Конденсатор к71 7 содержание драгметаллов. Конденсатор К71-7: Характеристики, Применение и Содержание Драгметаллов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие особенности имеет конденсатор К71-7. Где применяются конденсаторы серии К71-7. Какое содержание драгоценных металлов в конденсаторах К71-7. Каковы технические характеристики конденсаторов К71-7. В чем преимущества использования конденсаторов К71-7.

Содержание

Общая характеристика конденсаторов К71-7

Конденсаторы К71-7 представляют собой металлизированные конденсаторы на основе полистирольной пленки. Эти компоненты разработаны для применения в различных электрических цепях и обладают рядом уникальных свойств.

Основные особенности конденсаторов К71-7:

Прецизионность
Высокая стабильность характеристик
Широкий диапазон рабочих температур
Возможность использования в различных режимах работы

Конструктивно конденсаторы К71-7 выполнены в цилиндрическом металлическом корпусе с аксиальным расположением выводов. Внутреннее пространство заполнено эпоксидным компаундом, что обеспечивает надежную защиту от внешних воздействий.

Области применения конденсаторов К71-7

Благодаря своим характеристикам, конденсаторы К71-7 находят применение в различных областях электроники и электротехники. Где используются эти компоненты?

Цепи постоянного тока
Цепи переменного тока
Цепи с пульсирующим током
Импульсные схемы

Высокая стабильность параметров делает конденсаторы К71-7 особенно привлекательными для использования в прецизионных измерительных приборах, где требуется высокая точность и надежность.

Технические характеристики конденсаторов К71-7

Рассмотрим основные технические параметры конденсаторов К71-7:

Номинальное напряжение: 160 В, 250 В
Диапазон емкостей: от 0,01 мкФ до 10 мкФ
Допустимое отклонение емкости: ±2%, ±5%, ±10%, ±20%
Температурный коэффициент емкости (ТКЕ): не более -150 · 10^-6 1/°C
Тангенс угла потерь: не более 0,0015
Сопротивление изоляции: от 50000 МОм (для емкостей ≤0,33 мкФ)
Рабочий диапазон температур: от -60°C до +85°C

Какие факторы влияют на выбор конкретного номинала конденсатора К71-7? Основными критериями являются требуемая емкость, рабочее напряжение и допустимое отклонение параметров в конкретной схеме применения.

Преимущества использования конденсаторов К71-7

Конденсаторы К71-7 обладают рядом преимуществ по сравнению с другими типами конденсаторов. Какие особенности делают их привлекательными для разработчиков электронной аппаратуры?

Высокая стабильность емкости во всем диапазоне рабочих температур
Малое значение коэффициента диэлектрической абсорбции
Высокая надежность и длительный срок службы
Устойчивость к механическим воздействиям (вибрации и ударам)
Широкий выбор номиналов и типоразмеров

Эти преимущества делают конденсаторы К71-7 оптимальным выбором для применения в ответственных узлах электронной аппаратуры, где требуется высокая точность и стабильность параметров.

Особенности конструкции конденсаторов К71-7

Конструкция конденсаторов К71-7 имеет ряд особенностей, обеспечивающих их уникальные свойства. Как устроены эти компоненты?

Однослойная конструкция на основе полистирольной пленки
Металлизация электродов для уменьшения размеров
Цилиндрический металлический корпус для защиты от внешних воздействий
Заливка внутреннего пространства эпоксидным компаундом
Аксиальное расположение выводов для удобства монтажа

Такая конструкция обеспечивает высокую стабильность параметров и надежность конденсаторов К71-7 в различных условиях эксплуатации.

Содержание драгоценных металлов в конденсаторах К71-7

Вопрос содержания драгоценных металлов в электронных компонентах часто интересует как производителей, так и утилизаторов электронной техники. Содержат ли конденсаторы К71-7 драгоценные металлы?

В открытых источниках отсутствует точная информация о содержании драгметаллов в конденсаторах К71-7. Однако, учитывая конструкцию и технологию производства этих компонентов, можно предположить, что содержание драгоценных металлов в них минимально или отсутствует вовсе.

Основные материалы, используемые в конструкции К71-7:

Полистирольная пленка (диэлектрик)
Алюминий или цинк (металлизация электродов)
Медь (выводы)
Сталь или алюминий (корпус)
Эпоксидный компаунд (заливка)

Для получения точной информации о содержании драгметаллов в конкретной партии конденсаторов К71-7 рекомендуется обратиться к производителю или в специализированную лабораторию для проведения анализа.

Эксплуатационные характеристики конденсаторов К71-7

Конденсаторы К71-7 обладают высокими эксплуатационными характеристиками, что позволяет использовать их в различных условиях. Какие параметры определяют надежность этих компонентов?

Наработка на отказ: не менее 20000 часов
Срок сохраняемости: 25 лет
Устойчивость к синусоидальной вибрации: в диапазоне 1-3000 Гц с амплитудой ускорения 20g
Стойкость к механическим ударам: многократное воздействие с пиковым ускорением 150g

Эти характеристики обеспечивают высокую надежность и долговечность конденсаторов К71-7 в различных условиях эксплуатации, включая применение в аппаратуре специального назначения.

Влияние температуры на параметры конденсаторов К71-7

Температура окружающей среды оказывает значительное влияние на характеристики электронных компонентов. Как изменяются параметры конденсаторов К71-7 при изменении температуры?

Температурный коэффициент емкости (ТКЕ): не более -150 · 10^-6 1/°C

Рабочий диапазон температур: от -60°C до +85°C

Низкое значение ТКЕ обеспечивает высокую стабильность емкости конденсаторов К71-7 во всем диапазоне рабочих температур. Это особенно важно для прецизионных измерительных приборов и схем, требующих высокой точности.

Особенности монтажа конденсаторов К71-7

Правильный монтаж конденсаторов К71-7 обеспечивает их надежную работу в составе электронной аппаратуры. Какие рекомендации следует учитывать при монтаже этих компонентов?

Использование пайки с применением безкадмиевых припоев
Соблюдение температурного режима пайки (не более 260°C в течение 5 секунд)
Избегание механических напряжений на выводах после монтажа
Обеспечение вентиляции для отвода тепла при работе на высоких частотах

Соблюдение этих рекомендаций позволяет обеспечить надежную работу конденсаторов К71-7 в составе электронной аппаратуры и максимально использовать их преимущества.

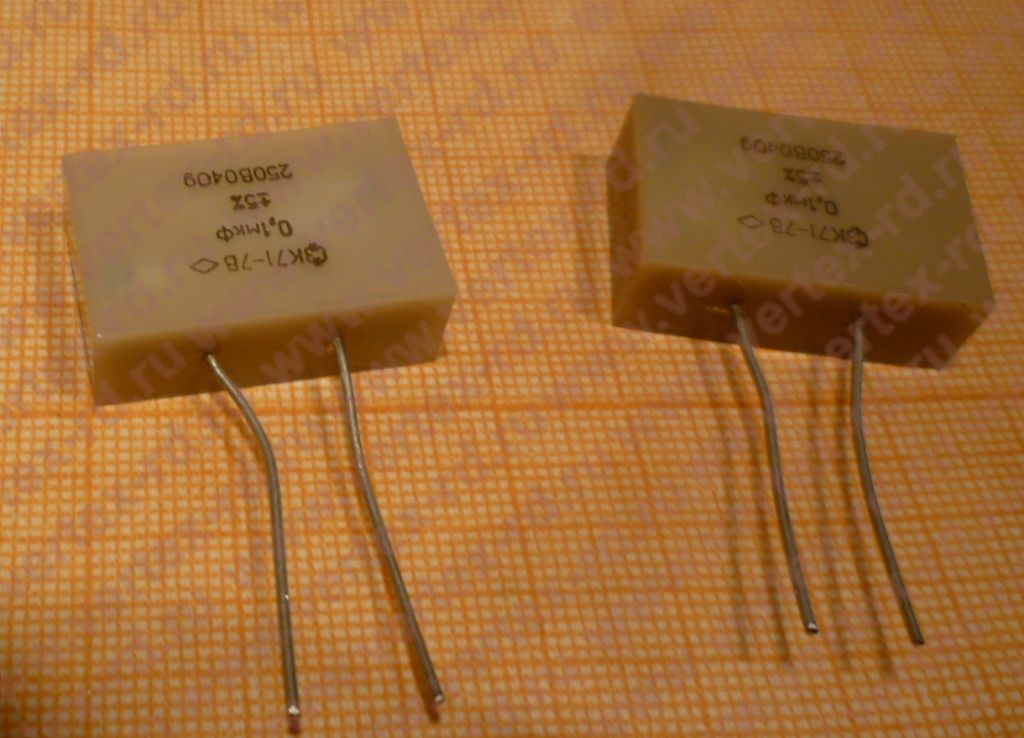

Маркировка конденсаторов К71-7

Правильная интерпретация маркировки конденсаторов К71-7 позволяет быстро определить их основные параметры. Какую информацию содержит маркировка этих компонентов?

Тип конденсатора (К71-7)
Номинальное напряжение
Номинальная емкость
Допустимое отклонение емкости
Дата изготовления

Пример маркировки: К71-7-250В-0,1мкФ±5%-В, где: — К71-7 — тип конденсатора — 250В — номинальное напряжение — 0,1мкФ — номинальная емкость — ±5% — допустимое отклонение емкости — В — категория качества (для изделий военного назначения)

Правильное чтение маркировки позволяет избежать ошибок при выборе и применении конденсаторов К71-7 в электронных схемах.

К71-7 | Электро-Бум

Конденсаторы K71-7 металлизированные на основе полистирольной пленки предназначены для работы в цепях постоянного, переменного, пульсирующего тока и в импульсных режимах. Прецизионные конденсаторы. Аналогов не имеют.

ТЕХ. ОПИСАНИЕ К71-7

Конденсатор	Напряжение, В	Емкость, мкФ	Отклонение, %	Цена, грн. (от 50шт.)
К71-7	250	0,01	0,5	ДОГ.
К71-7	250	0,0113	0,5	ДОГ.
К71-7	250	0,012	0,5	ДОГ.
К71-7	250	0,012	1	ДОГ.
К71-7	250	0,0133	0,5	ДОГ.
К71-7	250	0,015	0,5	ДОГ.
К71-7	250	0,01801	1	ДОГ.
К71-7	250	0,01801	2	ДОГ.
К71-7	250	0,01864	1	ДОГ.
К71-7	250	0,0215	5	ДОГ.
К71-7	250	0,0216	0,5	ДОГ.
К71-7	250	0,029	0,5	ДОГ.
К71-7	250	0,029625	0,5	ДОГ.
К71-7	250	0,029875	0,5	ДОГ.
К71-7	250	0,03	0,5	ДОГ.
К71-7	250	0,033	0,5	ДОГ.
К71-7	250	0,0332	0,5	ДОГ.
К71-7	250	0,036	0,5	ДОГ.
К71-7	250	0,0361	0,5	ДОГ.
К71-7	250	0,039	0,5	ДОГ.
К71-7	250	0,042	0,5	ДОГ.
К71-7	250	0,047	0,5	ДОГ.
К71-7	250	0,047	5	ДОГ.
К71-7	250	0,048	0,5	ДОГ.
К71-7	250	0,05	0,5	ДОГ.
К71-7	250	0,0542	0,5	ДОГ.
К71-7	250	0,056	0,5	ДОГ.
К71-7	250	0,0576	0,5	ДОГ.
К71-7	250	0,0717	0,5	ДОГ.
К71-7	250	0,072	0,5	ДОГ.
К71-7	250	0,075	0,5	ДОГ.
К71-7	250	0,0756	0,5	ДОГ.
К71-7	250	0,08	0,5	ДОГ.
К71-7	250	0,08	1	ДОГ.
К71-7	250	0,0806	0,5	22,00
К71-7	250	0,0845	0,5	22,00
К71-7	250	0,0848	1	9,95
К71-7	250	0,1	0,5	24,50
К71-7	250	0,107	0,5	24,50
К71-7	250	0,107	1	12,00
К71-7	250	0,117	0,5	ДОГ.
К71-7	250	0,118	0,5	ДОГ.
К71-7	250	0,128	1	ДОГ.
К71-7	250	0,1495	1	ДОГ.
К71-7	250	0,15	0,5	ДОГ.
К71-7	250	0,15	1	ДОГ.
К71-7	250	0,15525	5	ДОГ.
К71-7	250	0,178	0,5	ДОГ.
К71-7	250	0,2	0,5	ДОГ.
К71-7	250	0,221	0,5	ДОГ.
К71-7	250	0,232	0,5	ДОГ.
К71-7	250	0,24	0,5	ДОГ.
К71-7	250	0,3	0,5	ДОГ.
К71-7	250	0,332	0,5	ДОГ.
К71-7	250	0,448	0,5	ДОГ.
К71-7	250	0,47	0,5	ДОГ.
К71-7	250	0,5	0,5	ДОГ.
К71-7	250	2750Пф	2	ДОГ.
К71-7	250	6800Пф	0,5	ДОГ.
К71-7	250	0,075	0,5	ДОГ.
К71-7	250	2000ПФ	1	ДОГ.
К71-7	250	2200ПФ	1	ДОГ.
К71-7	250	2290ПФ	1	ДОГ.
К71-7	250	2400ПФ	1	ДОГ.
К71-7	250	3000ПФ	1	ДОГ.
К71-7	250	4000ПФ	1	ДОГ.
К71-7	250	4510ПФ	1	ДОГ.
К71-7	250	4600ПФ	1	ДОГ.
К71-7	250	6000ПФ	1	ДОГ.
К71-7	250	7525ПФ	0,5	ДОГ.
К71-7	250	8100ПФ	2	ДОГ.
К71-7	250	8100ПФ	2	ДОГ.
К71-7	250	9100ПФ	0,5	ДОГ.

Каталог продукции:

КОНДЕНСАТОРЫ

Если есть вопросы — пишите

4 — Северо-задонский конденсаторный завод

Технические условия: ОЖ0. 461.121ТУ- народнохозяйственного назначения

ОЖ0.461.086ТУ-категории качества ВП

Конденсаторы полистирольные металлизированные уплотненные в цилиндрическом металлическом корпусе , однослойные, с заливкой эпоксидным компаундом, аксиальное расположение выводов.

Имеют стабильные электрические характеристики , в т.ч. высокую стабильность емкости во всем интервале рабочих температур , малое значение коэффициента диэлектрической абсорбции . Имеют высокую надежность.

Используются для работы в цепях постоянного, переменного, пульсирующего тока и в импульсных режимах.

Номин. емкость, мкФ	Номинальное напряжение, В	Д, мм	А, мм	d , мм	Масса, г, не более
0,01	250	6	21	0,6	2
0,012		7			3
0,015		8			3
0,018		9			4
0,022		9
0,027		7	32
0,033
0,039
0,047		8
0,056		9
0,068		9
0,082		10		0,8	5
0,1		11			7
0,12		11			7
0,15		12			8
0,18		14			9
0,22		12	48 48		10
0,27		12			10
0,33		13			11
0,39		14			12
0,47	250	16		1,0	18
0,56		18			20
0,68		18			23
0,82		20			25
1,0		22			30
1,2	160	24			35
1,5		26			40
1,8		24	63		50
2,2		26			60
2,7		30			70
3,3		32	65		80
3,9		34			90
4,7		38			110
5,6		34	85		120
6,8		38			140
8,2		42			165
10		45			200

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Номинальное напряжение, В 160, 250

Номинальная емкость, мкФ 0,01- 10

Допускаемое отклонение емкости, %

для конденсаторов емкостью от 0,01 до 0,82 мкФ ± 5; ± 10 ;20

для конденсаторов емкостью от 1 до 10 мкФ ±2; ± 5; ± 10 ; ±20

ТКЕ, 1/ ⁰С не более — 150 · 10^-6

Тангенс угла потерь, не более 0,0015

Сопротивление изоляции, МОм , не менее

для конденсаторов с Сном ≤ 0,33 мкФ 50000

Постоянная времени МОм х мкФ ,не менее

для конденсаторов с Сном. > 0,33 мкФ 5000

Коэффициент диэлектрической абсорбции, %

для конденсаторов емкостью до 0,39 мкФ 0,5

для конденсаторов емкостью 0,47 мкФ и выше 0,1

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур, ⁰С -60… +85

Синусоидальная вибрация в диапазоне частот, Гц 1-3000

с амплитудой ускорения 20 g

Механический удар многократного действия

с пиковым ударным ускорением 150 g

Наработка, ч 20000

Срок сохраняемости, лет 25

Обозначение при заказе: Конденсатор К71-4-160 В-6,8 мкФ ± 10%-В-

ОЖ0.
