Как правильно подключить трехфазный электродвигатель 380В к однофазной сети 220В. Какие конденсаторы выбрать для пуска и работы. Какие схемы подключения использовать. Как рассчитать емкость конденсаторов. Какие нюансы учесть при подключении.

Содержание

Особенности подключения трехфазного двигателя к однофазной сети

Подключение трехфазного электродвигателя 380В к однофазной сети 220В имеет ряд важных особенностей:

Потеря мощности двигателя составляет около 30% от номинальной
Необходимо использование пускового и рабочего конденсаторов
Требуется правильный расчет емкости конденсаторов
Возможно использование схем подключения «треугольник» или «звезда»
Нужно учитывать тип и параметры конденсаторов

Правильное подключение позволяет эффективно использовать трехфазный двигатель в однофазной сети, но с некоторыми ограничениями по мощности и режиму работы.

Расчет емкости конденсаторов для подключения

Для подбора конденсаторов используются следующие формулы:

Для схемы «звезда»: Cр = 2800 * I / U
Для схемы «треугольник»: Cр = 4800 * I / U
Ток двигателя: I = P / (1.73 * U * η * cosφ)

Где:

Cр — емкость рабочего конденсатора (мкФ)
I — номинальный ток двигателя (А)
U — напряжение сети (В)
P — мощность двигателя (Вт)
η — КПД двигателя
cosφ — коэффициент мощности

Емкость пускового конденсатора выбирается в 2-3 раза больше рабочего.

Выбор типа конденсаторов для подключения

Для подключения трехфазного двигателя к однофазной сети используются следующие типы конденсаторов:

Неполярные конденсаторы — наиболее подходящий вариант для работы с переменным током
Электролитические конденсаторы — имеют большую емкость, но требуют дополнительной схемы подключения
Полипропиленовые конденсаторы — специально разработаны для использования в качестве пусковых

Важно учитывать рабочее напряжение конденсаторов — оно должно быть не менее 450В для сети 220В.

Схемы подключения трехфазного двигателя к однофазной сети

Существует две основные схемы подключения трехфазного двигателя к однофазной сети:

1. Схема «треугольник»

При этой схеме обмотки двигателя соединяются треугольником. Преимущества:

Более высокий пусковой момент
Лучше подходит для сети 220В
Меньшая емкость конденсаторов

2. Схема «звезда»

При этой схеме обмотки соединяются звездой. Особенности:

Меньший пусковой ток
Подходит для двигателей с номинальным напряжением 380В
Требуется большая емкость конденсаторов

Выбор схемы зависит от параметров конкретного двигателя и условий эксплуатации.

Пошаговая инструкция по подключению трехфазного двигателя к сети 220В

Определите параметры двигателя — мощность, номинальный ток, напряжение

Рассчитайте необходимую емкость конденсаторов по формулам
Выберите подходящие конденсаторы с учетом рабочего напряжения
Определите схему соединения обмоток — «треугольник» или «звезда»
Подключите обмотки двигателя согласно выбранной схеме
Подсоедините рабочий и пусковой конденсаторы
Подключите выключатель и провода питания
Проверьте надежность всех соединений
Выполните пробный пуск двигателя

При подключении строго соблюдайте правила электробезопасности!

Проверка правильности подключения двигателя

После подключения необходимо проверить работу двигателя:

Двигатель должен запускаться без рывков и повышенного шума
Рабочий ток не должен превышать номинальный более чем на 10%
Температура обмоток и корпуса не должна быть чрезмерной
Вибрация двигателя должна быть в норме

При отклонениях от нормальной работы проверьте правильность подключения и соответствие емкости конденсаторов расчетной.

Возможные проблемы при подключении и их решение

При подключении трехфазного двигателя к однофазной сети могут возникнуть следующие проблемы:

Двигатель не запускается — проверьте емкость пускового конденсатора
Повышенный шум и вибрация — проверьте правильность соединения обмоток
Перегрев двигателя — уменьшите емкость рабочего конденсатора
Недостаточная мощность — увеличьте емкость рабочего конденсатора

При невозможности устранить проблему самостоятельно обратитесь к специалисту-электрику.

Меры безопасности при работе с электродвигателями

При подключении и эксплуатации электродвигателей необходимо соблюдать следующие меры безопасности:

Отключайте питание перед любыми работами с двигателем
Используйте средства индивидуальной защиты

Проверяйте исправность изоляции проводов
Не перегружайте двигатель
Обеспечьте надежное заземление корпуса двигателя
Не используйте двигатель во влажных помещениях без соответствующей защиты

Соблюдение этих простых правил поможет избежать несчастных случаев при работе с электродвигателями.

Как подобрать конденсатор для подключения двигателя: расчет ёмкости в мкФ | Строительный журнал САМаСТРОЙКА

При подключении электродвигателя к сети 220 Вольт не обойтись без конденсатора. Этот маленький элемент электрической цепи служит для уменьшения времени входа мотора в рабочий режим (пусковой конденсатор).

Кроме пусковых, существуют и так называемые рабочие конденсаторы, которые постоянно задействованы во время работы двигателя. Основной задачей рабочих конденсаторов является обеспечение оптимальной нагрузочной способности двигателя.

Состоит конденсатор из нескольких пластин, которые защищены диэлектриком. Основная функция конденсаторов — это накопление и отдача электрической энергии. Как подобрать конденсатор для запуска электродвигателя? Что при этом нужно учитывать? Именно об этом вы и сможете узнать в данной статье строительного журнала samastroyka.ru.

Виды конденсаторов

Итак, конденсатор служит для накопления электрического заряда с последующей его отдачей в цепь. Конденсаторы бывают полярные, неполярные и электролитические, другое название «оксидные».

Для подключения электродвигателей в сеть переменного тока, полярные конденсаторы использовать нельзя. Из-за быстрого разрушения диэлектрика внутри, произойдёт замыкание, и такие конденсаторы очень быстро выйдут из строя.

Этого не произойдёт, если подключить к двигателю неполярный конденсатор. Обкладки неполярных конденсаторов одинаково взаимодействуют, как с источником, так и с диэлектриком.

Электролитические конденсаторы имеют внутри вместо пластин тонкую оксидную плёнку. Зачастую именно их и используют для подключения электродвигателей низкой частоты, поскольку максимально возможная ёмкость электролитических конденсаторов составляет 100000 мкФ.

Подбор конденсатора для трехфазного двигателя

Подбор емкости рабочего конденсатора для трехфазного двигателя осуществляется по следующей формуле: Сраб.=k*Iф / U сети.

k — это коэффициент, значение которого зависит от схемы подключения трехфазного электродвигателя. 4800 по схеме «треугольник» и 2800 по схеме «звезда»;
Iф — обозначает номинальный ток статора. Узнать номинальный ток статора можно на корпусе электродвигателя или посредством специальных клещей;
U сети — сетевое напряжение 220 вольт.

Зная все вышеперечисленные параметры можно точно рассчитать емкость рабочего конденсатора в мкФ для электродвигателя. Есть и более простой способ расчёта емкости конденсаторов. Здесь действует правило: на 100 Вт мощности двигателя, берётся примерно 7 мкФ конденсаторной емкости.

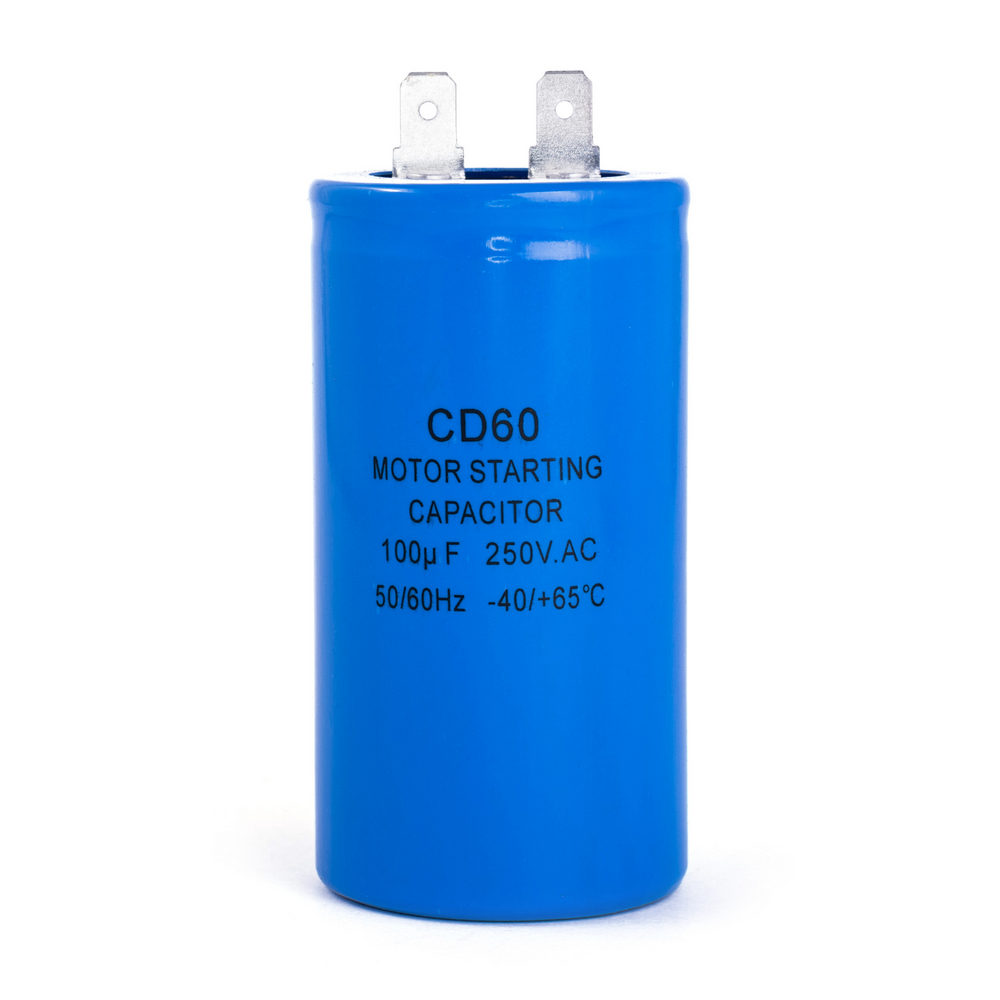

Совсем по-другому обстоят дела с подбором пускового конденсатора в электродвигатель. Пусковой конденсатор работает очень непродолжительное время, всего лишь около 3 сек. в момент пуска двигателя. Основной задачей пускового конденсатора, является вывести ротор на номинальный уровень частоты вращения.

Подбирается пусковой конденсатор исходя из следующих параметров:

Емкость пускового конденсатора должна быть в 2,5-3 раза больше, чем емкость рабочего конденсатора;
Рабочее напряжение пускового конденсатора должно превышать сетевое, не менее чем в 1,5 раз.

Таким образом, зная все вышеперечисленные параметры, не составит особого труда подобрать рабочий и пусковой конденсатор для электродвигателя.

Как рассчитать емкость конденсатора для однофазного двигателя

При выборе и подключении конденсатора к однофазному двигателю, многое зависит от того, в каком именно режиме будет работать двигатель:

При подключении пускового конденсатора и дополнительной обмотки электродвигателя, емкость конденсатора рассчитывается по следующему принципу: 70 мкФ на 1000 Вт мощности двигателя;
Общая ёмкость рабочего и пускового конденсаторов должна рассчитываться так: 1 мкФ на 100 Вт мощности. В этом случае рабочий конденсатор остаётся включённым во время работы электродвигателя.

Теперь что касается рабочего напряжения конденсаторов для подключения однофазного электродвигателя. В большинстве случае вполне хватит конденсатора с напряжением от 450 Вольт. Тем не менее, если было замечено, что электродвигатель сильно греется в процессе работы, то следует уменьшить ёмкость рабочего конденсатора.

Подключение электродвигателя в однофазную сеть на 220 вольт.

В статье рассказывается и наглядно демонстрируется, как осуществляется подключение промышленного трехфазного электромотора, рассчитанного на 380 В, в однофазную бытовую сеть 220 вольт.

Для решения задачи необходим конденсатор. Основная рабочая характеристика прибора — емкость, которая выражается в микрофарадах. Она сокращенно обозначается МКФ и для каждого агрегата рассчитывается отдельно с учетом его мощности. Среднее значение — 7 МКФ на 0,1 кВт, соответственно, для мотора 0,37 кВт нужен конденсатор емкостью 25,9 МКФ.

Однако устройств с таким показателем не выпускают. На рынке представлены конденсаторы 18, 20, 30 МКФ и т. д., поэтому необходимо подобрать изделие с наиболее приближенной емкостью. Для 25,9 МКФ подойдут устройства 20–30 МКФ, однако при подключении электродвигателя на 220 вольт необходимо произвести пробный запуск. Это обусловлено тем, что у агрегатов от разных производителей имеются специфические особенности.

Это касается технологии сборки, сплава металла, количества обмоток и пр.

Известны примеры, когда моторы от разных заводов-изготовителей при прочих равных условиях запускались по-разному, а некоторые из них отказывались работать. Если возникли проблемы с пуском, рекомендуется установить конденсатор с большей емкостью. Если же работающий агрегат чрезмерно шумит и вибрирует, а также стремительно нагревается, емкость конденсатора следует снизить. Помните: мотор должен функционировать тихо и без вибраций.

Для достижения оптимальных эксплуатационных характеристик подключение электродвигателя на 220 вольт рекомендуется производить по схеме «треугольник».

Схема подключения однофазного электродвигателя:

Для подключения треугольником — необходимо поставить перемычки и сделать три разные последовательные соединения. После чего подключать к 3 независимо последовательным соединениям провода.

Видеоматериал

Как подключить электродвигатель в сеть 220В

Как подключить электродвигатель

Приобрели электродвигатель и не знаете, как его подключить? Сейчас такой проблемы не существует, все моторы подключаются довольно легко, в клеммной коробке для этого все предусмотрено. Но если вы желаете разобраться или у вас электродвигатель старого образца эта инструкция научит вас, как правильно установить агрегат, измерить характеристики мощности и числа оборотов системы, и использовать полученные показатели.

Как подключается электродвигатель

Для электродвигателей однофазных

Вариант пусковой обмотки

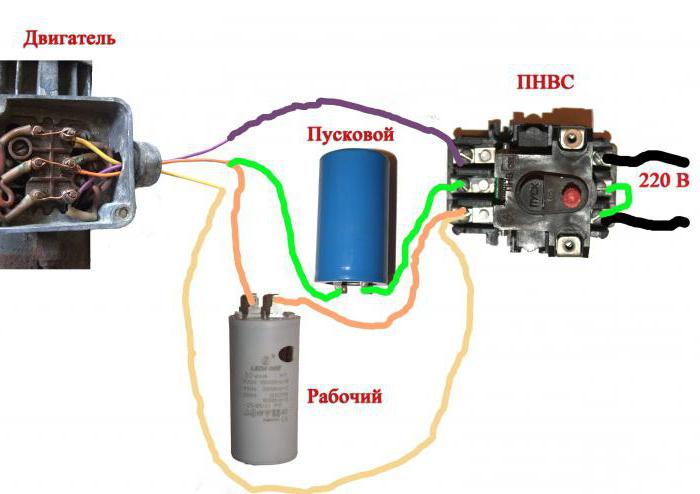

1) Купите кнопку ПНВС. Вещь пригодится для объединения контактов и при их последующем перенаправлении.

2) Определите, какой вид у каждой отдельной обмотки. Виды обмоток: пусковая, рабочая. Найдите 3-4 провода от вывода двигателя.

3) Общий выход характеризуется наибольшим сопротивлением, у пусковой обмотки показатели заметно ниже, то, что осталось – и есть рабочая обмотка.

• Перед началом работы убедитесь в исправности каждого элемента рабочей системы.

• Измерьте резистентность каждой пары обмотки.

Это вариант для 3-х проводов. «Комплект» из 4-х и более проводов проверяется попарно. В этом случае соедините рабочий и пусковой провод, затем выведите общий. Получается ситуация с 3 проводами.

4) Остались провода, с которыми нужно продолжить работу. Пусковой провод соответствует среднему контакту, остальные распределяются произвольно. На этом этапе используйте кнопку, в которой также есть 3 контакта. Крайние выходные кабели остаются для подключения силового кабеля, рабочий – для среднего контакта.

Как подключить электродвигатель с 2-мя фазами. Вариант с конденсаторным типом двигателя.

Для данного типа систем характерно, что без конденсаторов двигатель шумит, но не запускается (если использовать метод подключения пускового электродвигателя). Есть три варианта работы с конденсаторами, которые представлены ниже.

• На пусковой конденсатор – специализированный вариант для устройств тяжелого пуска.

• На рабочий конденсатор – способ для достижения максимальной результативности с использованием конденсаторов.

• На два конденсатора – самый «популярный» способ. Вспомогательная обмотка идет к конденсатору, всего 2 подключенных обмотки.

Начните работу с соединения контактов «треугольником» или «звездой». Ориентируйтесь на схему запуска с конденсаторами даже в том случае, если ваш электродвигатель с 2-мя фазами работает через одну фазу.

Как подключить трехфазный электродвигатель через однофазную сеть

Не забывайте, что подключая трехфазный двигатель к однофазной сети потеря в мощности составит порядка 30%.

Прибор с 3-мя фазами можно подключить и через одну фазу, и через конденсатор. Последовательность действий при подключении такого прибора включает более простые элементы, которые уже были описаны в случае 1-фазного, 2-фазного двигателя. Система подключается по схемам «звезда», «треугольник»; используется пусковое реле.

Как проверить электродвигатель на работоспособность

Для пользователя существует несколько вариантов, как проверить двигатель на работоспособность.

• Анализ внешнего состояния прибора. Перегрев системы связывают с потемнением краски на двигателе в средней части.

• Сверьтесь с заявленными производителем характеристиками, указанными на маркировке прибора. Не ожидайте, что двигатель выдаст большие мощности и RPM (число оборотов), чем это написано на маркировке.

• Измерьте показания с помощью мультиметра.

• Устройте прибору аппаратную диагностику.

Проверка мощности электродвигателя.

Электродвигатель сталкивается с большой нагрузкой в ходе работы отдельной или комплексной системы. Опытный пользователь знает, что любое, даже самая надежное устройство со временем дает сбой. Поэтому важно снимать показания электрической машины до нескольких раз после установки, как мощность электродвигателя, так и другие значения.

• Мощность можно определить по счетчику.

• Параметр мощности считается исходя из таблиц (понадобятся данные, например, диаметр D вала, S см/м до оси, длина мотора).

• Данные о габаритах двигателя также служат вспомогательным материалом для вычисления мощности двигателя.

• Непосредственно мощность определяют исходя из значений скорости вращения вала. Частоту умножают на k 6.28, силу и радиус системы (узнается с помощью штангенциркуля).

Электродвигатель 220В характеристики

Тип	Электродвигатели однофазные АИРЕ 220В — электрические параметры									Масса, кг
Тип	Р, кВт	U, B	КПД, %	cos	Мп/Мн	Мmax/Mн	Iп/In	С, мкф	Uнc, B	Масса, кг
3000 об/мин
АИРЕ56А2	0,12	220	62	0,92	0,4	1. 7	3,2	6,3	450	3,7
АИРЕ56В2	0,18	220	65	0,95	0,4	1,7	2,8	8,0	450	4,0
АИРЕ56С2	0,25	220	63	0,92	0,4	1,7	3,5	12,5	450	4,3
АИРЕ63В2	0,37	220	66	0,92	0,4	1,7	4,0	20,0	450	6,3
АИРЕ71А2	0,55	220	67	0,92	0,4	1,7	4,3	16,0	250	8,9
АИРЕ71В2	0,75	220	67	0,92	0,4	1,7	4,0	20,0	450	9,6
АИРЕ71С2	1,10	220	68	0,95	0,4	1,7	4,0	30,0	450	10,5
АИРЕ80В2	1,50	220	69	0,95	0,4	1,7	4,5	35,0	450	15,1
АИРЕ80С2	2,20	220	73	0,95	0,3	1,7	4,5	60,0	450	15,9
1500 об/мин
АИРЕ56А4	0,12	220	50	0,88	0,4	1,7	2,0	8,0	450	3,8
АИРЕ56В4	0,18	220	55	0,90	0,4	1,7	2,2	10,0	450	4,4
АИРЕ63В4	0,25	220	60	0,80	0,4	1,7	2,6	10,0	450	6,2
АИРЕ71А4	0,37	220	64	0,90	0,4	1,7	3,0	14,0	450	8,3
АИРЕ71В4	0,55	220	64	0,92	0,4	1,7	3,5	16,0	450	9,6
АИРЕ71С4	0,75	220	66	0,92	0,4	1,7	3,5	25,0	450	10,3
АИРЕ80В4	1,10	220	71	0,95	0,32	1,7	4,0	30,0	450	14,1
АИРЕ80С4	1,50	220	72	0,95	0,32	1,7	4,5	45,0	450	15,1
AИPE100S4	2,20	220	75	0,95	0,4	1,9	3,2	60,0	450	24,4

Тип двигателя	Электродвигатели однофазные АИСЕ 220В — электрические параметры								Масса, кг
Тип двигателя	Р, кВт	Номинальная частота вращения, об/мин	КПД, %	cos φ	Мп/Мн	Мmax/Mн	Iн, А	Конденсатор, мкФ/В	Масса, кг
АИСЕ56А2	0,09	2740	54	0,91	0,69	1,8	0,80	4/450	2,8
АИСЕ56В2	0,12	2760	60	0,93	0,69	1,8	0,90	6/450	3,05
АИСЕ56С2	0,18	2760	60	0,93	0,69	1,8	1,40	8/450	3,5
АИСЕ63А2	0,18	2760	62	0,93	0,55	1,8	1,40	8/450	4,1
АИСЕ63В2	0,25	2780	66	0,93	0,55	1,8	1,70	10/450	4,5
АИСЕ63С2	0,37	2780	67	0,93	0,45	1,65	2,50	12/450	5,25
АИСЕ71А2	0,37	2780	67	0,93	0,50	1,65	2,60	12/450	5,6
АИСЕ71В2	0,55	2790	73	0,95	0,50	1,8	3,50	16/450	6,95
АИСЕ71С2	0,75	2810	74	0,97	0,48	1,8	4,50	25/450	8,15
АИСЕ80А2	0,75	2810	74	0,98	0,40	1,8	4,40	25/450	8,5
АИСЕ80В2	1,1	2810	75	0,98	0,40	1,8	6,30	35/450	11,0
АИСЕ80С2	1,5	2810	77	0,98	0,33	1,8	8,50	40/450	12,75
АИСЕ90S2	1,5	2820	77	0,98	0,33	1,72	8,40	45/450	13,7
АИСЕ90L2	2,2	2850	78	0,98	0,29	1,8	12,10	60/450	16,7
АИСЕ100L2	3,0	2860	79	0,99	0,28	1,8	16,50	80/450	23,1
АИСЕ56А4	0,06	1370	48	0,92	0,73	1,75	0,60	4/450	3,3
АИСЕ56В4	0,09	1370	50	0,92	0,60	1,75	0,80	6/450	3,6
АИСЕ63А4	0,12	1370	52	0,92	0,60	1,75	1,30	8/450	4,45
АИСЕ63В4	0,18	1370	54	0,94	0,60	1,6	1,50	12/450	5,05
АИСЕ63С4	0,25	1370	58	0,95	0,60	1,6	2,00	14/450	5,4
АИСЕ71А4	0,25	1390	61	0,96	0,50	1,6	1,80	14/450	5,8
АИСЕ71В4	0,37	1390	62	0,96	0,50	1,6	2,70	16/450	6,9
АИСЕ71С4	0,55	1390	64	0,97	0,48	1,7	3,70	20/450	8,25
АИСЕ80А4	0,55	1410	64	0,98	0,37	1,8	3,50	25/450	9,55
АИСЕ80В4	0,75	1410	68	0,98	0,37	1,65	4,70	30/450	10,45
АИСЕ90S4	1,1	1410	71	0,98	0,35	1,75	6,30	40/450	13,1
АИСЕ90L4	1,5	1420	73	0,96	0,33	1,8	8,50	45/450	16,45
АИСЕ100LА4	2,2	1440	77	0,96	0,32	1,8	12,90	80/450	22,8
АИСЕ100LB4	3,0	1440	78	0,99	0,30	1,7	16,20	100/450	29,2
АИСЕ63А6	0,09	900	46	0,97	0,45	1,5	0,92	8/450	4,2
АИСЕ63В6	0,12	900	46	0,98	0,45	1,5	1,16	10/450	5,6
АИСЕ71А6	0,18	920	57	0,92	0,45	1,5	1,49	16/450	6,3
АИСЕ71В6	0,25	920	59	0,92	0,45	1,5	2,00	20/450	7,6
АИСЕ80А6	0,37	920	63	0,92	0,35	1,6	2,78	20/450	9
АИСЕ80В6	0,55	920	66	0,93	0,35	1,6	3,90	25/450	11,6
АИСЕ90S6	0,75	920	68	0,95	0,35	1,6	5,05	35/450	13,5
АИСЕ90L6	1,1	920	69	0,95	0,35	1,6	7,30	50/450	16,2

Как выбрать конденсаторы для подключения однофазного и трехфазного электродвигателя в сеть 220 в

Как подобрать конденсатор

Конденсаторы для трехфазного двигателя нужны достаточно большой емкости — речь идет о десятках и сотнях микрофарад. Однако конденсаторы электролитические для этой цели не годятся. Они требуют подключения однополярного, то есть специально для них придется городить выпрямитель из диодов и сопротивлений. Кроме того, со временем в электролитических конденсаторах высыхает электролит и они теряют емкость. Поэтому если будете ставить такой на двигатель, необходимо делать на это скидку, а не верить тому, что на них написано. Ну и еще одно за ними числится: электролитические конденсаторы имеют свойство иногда взрываться.

Поэтому задачу, как выбрать конденсатор под трехфазный двигатель, часто решают в несколько этапов

Сначала подбираем приблизительно. Надо рассчитать емкость конденсатора по простейшему соотношению как 7 мкФ на каждые 100 ватт мощности. То есть 700 ватт дает нам 49 мкФ первоначально. Емкость выбираемого пускового конденсатора берется в диапазоне 1–3-кратного превышения емкости рабочего конденсатора. Выберите 2*50 = 100 мкФ — будет само то. Ну, для начала можно взять побольше, потом подобрать конденсаторы, ориентируясь на работу двигателя. От емкости конденсаторов зависит реальная мощность движка. Если ее мало, двигатель при тех же оборотах потеряет мощность (обороты не зависят от мощности, а только от частоты напряжения), так как ему будет не хватать тока. При чрезмерной емкости конденсаторов у него будет перегрев от избытка тока.

Нормальная работа двигателя, без шума и рывков — это неплохой критерий правильно выбранного конденсатора. Но для большей точности можно сделать расчет конденсаторов по формулам, а такую проверку оставить на потом в качестве окончательного подтверждения успешности результатов подбора конденсаторов.

Однако надо все-таки подключить конденсаторы.

Что такое конденсатор

Это устройство для накопления электрического заряда. Он состоит из пары проводящих пластин, находящихся на малом отстоянии друг от друга и разделенных слоем изолирующего материала.

Широко распространены следующие виды накопителей электрического заряда:

Полярные. Работают в цепях с постоянным напряжением, подключаются в соответствии с указанной на них полярностью.
Неполярные. Работают в цепях с переменным напряжение, подключать можно как угодно
Электролитические. Пластины представляют собой тонкие оксидные пленки на листе фольги.

Неполярный конденсатор

Электролитические лучше других подходят на роль конденсатора для пуска электродвигателя.

Блиц-советы

Самой важное при «звездном» подключении определить путь обмотки, потому что если не угадали хоть одну пару обмоток и, допустим начало-конец, начало-конец, конец-начало, то работа будет плохой и это будет сразу же видно, есть также возможность спалить двигатель в этом случае.

Не во всех двигателях есть маркировка клемм, чаще всего помечена «масса», остальные нужно «прозванивать» с помощью мультиметра, либо же читать инструкцию, зачастую производители указывают данную информацию там.

Все зависит от напряжения сети в которую будет включен двигатель; если сеть 220 В, то нужно использовать схему – треугольник, а вот для 380 В в ходу будет – звезда.

При подключении к сети в 660 В некоторые используют метод комбинированного запуска. То есть запуск происходит на «треугольнике», а при достижении необходимой мощности идет переход на звезду

Но это все-таки рискованный случай, может произойти сгорание обмоток. Лучше использовать специализированные двигатели, которые работают при заданном напряжении.

Для того чтоб изменить направление вращения ротора в статоре нужно подсоединить конденсатор не к нулю, а к фазе. Это также является маячком при неправильном подключении.

Выбор пускового конденсатора для электродвигателя

Современный подход к данному вопросу предусматривает использование специальных калькуляторов в интернете, которые проводят быстрый и точный расчет.

Для проведения расчета следует знать и ввести нижеприведенные показатели:

Тип соединения обмоток двигателя: треугольник или звезда. От типа соединения зависит также и емкость.
Мощность двигателя является одним из определяющих факторов. Этот показатель измеряется в Ваттах.
Напряжение сети учитывается при расчетах. Как правило, оно может быть 220 или 380 Вольт.
Коэффициент мощности – постоянное значение, которое зачастую составляет 0,9. Однако, есть возможность изменить этот показатель при расчете.
КПД электродвигателя также оказывает влияние на проводимые расчеты. Эту информацию, как и другую, можно узнать, изучив нанесенную информацию производителем. Если ее нет, следует ввести модель двигателя в интернете для поиска информации о том, какой КПД. Также, можно ввести приблизительное значение, которое свойственно для подобных моделей. Стоит помнить, что КПД может изменяться в зависимости от состояния электродвигателя.

Подобная информация вводится в соответствующие поля и проводится автоматический расчет. При этом, получаем емкость рабочего конденсата, а пусковой должен иметь показатель в 2,5 раза больше.

Провести подобный расчет можно самостоятельно.

Для этого можно воспользоваться следующими формулами:

Для типа соединения обмоток «звезда», определение емкости проводится при использовании следующей формулы: Cр=2800*I/U. В случае соединения обмоток «треугольником», используется формула Cр=4800*I/U. Как видно из вышеприведенной информации, тип соединения является определяющим фактором.
Вышеприведенные формулы определяют необходимость расчета величины тока, который проходит в системе. Для этого используется формула: I=P/1,73Uηcosφ. Для расчета понадобятся показатели работы двигателя.
После вычисления тока можно найти показатель емкости рабочего конденсатора.
Пусковой, как ранее было отмечено, в 2 или 3 раза должен превосходить по показателю емкости рабочий.

При выборе, стоит также учесть нижеприведенные нюансы:

Интервал рабочей температуры.
Возможное отклонение от расчетной емкости.
Сопротивление изоляции.
Тангенс угла потерь.

Обычно на вышеуказанные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы питания электродвигателя.

Габаритные размеры также могут стать определяющим фактором. При этом, можно выделить следующую зависимость:

Увеличение емкости приводит к увеличению диаметрального размера и расстояния выхода.
Наиболее распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. При этом, высота составляет 100 миллиметров.

Использование электролитических конденсаторов

Конденсаторы с диэлектриком из бумаги отличаются малой удельной емкостью и значительными габаритами. Для двигателя даже не самой большой мощности они будут занимать много места. Теоретически их можно заменить электролитическими, обладающими в несколько раз более высокой удельной емкостью.

Разновидности устройства электролитического конденсатора

Для этого электрическую схему придется дополнить несколькими элементами: диодами и резисторами. Такой вариант неплох для эпизодически работающего двигателя. Если же планируются продолжительные нагрузки, то от экономии места и веса лучше отказаться — при случайном выходе диода из строя он начнет пропускать на накопитель переменный ток, что приведет к его пробою и взрыву.

Выходом могут служить полипропиленовые конденсаторы с металлическим напылением серии СВВ, разработанные для использования в качестве пусковых.

Как подключить пусковой и рабочий конденсаторы

На рисунке указана простейшая схема подключения пускового и рабочего элементов. Первый из них устанавливается сверху, а второй – снизу. Одновременно к двигателю подключается кнопка включения и выключения. Самое главное – внимательно разобраться с проводами, чтобы не перепутать концы.

Данная схема позволяет выполнить предварительную проверку с неточной прикидкой. Она же используется и после окончательного выбора наиболее оптимального значения.

Такой подбор осуществляется экспериментальным путем с использованием нескольких конденсаторов разной емкости. При параллельном подключении их суммарная мощность будет увеличиваться. В это время нужно контролировать работу двигателя. Если работа устойчивая и ровная, в этом случае можно покупать конденсатор с емкостью, равной сумме емкостей проверочных элементов.

Читайте далее:

Как подключить трехфазный двигатель к однофазной сети

Как подключить трехфазный двигатель к сети 220 вольт

Как переделать трехфазный двигатель для подключения в однофазную сеть

Подключение трехфазного двигателя к однофазной сети

Подключение трехфазного двигателя к трехфазной сети

Онлайн расчет конденсатора для двигателя

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Пусковой конденсатор позволяет организовать начальный момент вращения вала ротора электромотора. Подключение электрических двигателей в сеть напряжением 220 вольт требует кратковременного присоединения пусковой обмотки через подобную электрическую ёмкость.

Схема подключения «Треугольник»

Само подключение является относительно легким, происходит присоединения токопроводящего провода к пусковому конденсатору и к клеммам двигателя (или мотора). То есть если более упрощенно взять есть мотор в нем находятся три токопроводящие клеммы. 1 – ноль, 2 – рабочая, 3 –фаза.

Провод питания заголяется и в нем есть два основных провода в синей и коричневой обмотке, коричневая присоединяется к 1 клемме, ней же присоединяется и один из проводов конденсатора, ко второй рабочей клемме происходит присоединение второго провода конденсатора, ну а к фазе подключается синий провод питания.

Если мощность двигателя является маленькой, до полтора кВт, о в принципе можно использовать только один конденсатор. Но при работе с нагрузками и с большими мощностями обязательное использование двух конденсаторов, они между собой последовательно соединены, но между ними установлен пусковой механизм, в народе называемый «тепловой», который отключает конденсатор при достижении необходимого объёма.

Небольшое напоминание, что конденсатор с меньшей мощностью, пусковой, будет включаться на небольшой промежуток времени для увеличения пускового момента. Кстати модно использовать механический выключатель, который пользователь сам будет включать на заданное время.

Нужно понять – сама обмотка двигателя уже имеет подключение по схеме «звезда», но электрики ее с помощью проводов превращают в «треугольник». Тут главное распределить провода, которые входят в распределительную коробку.

Схема подключения “Треугольник” и “Звезда”

Использование электролитических конденсаторов

Можно применять даже электролитические конденсаторы, но у них есть особенность – они должны работать на постоянном токе. Поэтому, чтобы установить их в конструкцию, потребуется использовать полупроводниковые диоды. Без них использовать электролитические конденсаторы нежелательно – они имеют свойство взрываться.

Но даже если вы установите диоды и сопротивления, это не сможет гарантировать полную безопасность. Если полупроводник пробивается, то на конденсаторы поступит переменный ток, в результате чего произойдет взрыв. Современная элементная база позволяет использовать качественные изделия, например конденсаторы полипропиленовые для работы на переменном токе с обозначением СВВ.

Например, обозначение элементов СВВ60 говорит о том, что конденсатор имеет исполнение в цилиндрическом корпусе. А вот СВВ61 имеет прямоугольной формы корпус. Эти элементы работают под напряжением 400… 450 В. Поэтому они могут без проблем использоваться в конструкции любого аппарата, где требуется подключение асинхронного трехфазного электродвигателя в бытовую сеть.

Виды пусковых конденсаторов

Небольшие электродвигатели, мощность которых не превышает 200-400 ватт, могут работать без пускового устройства. Для них вполне достаточно одного рабочего конденсатора. Однако при наличии значительных нагрузок на старте, обязательно используются дополнительные пусковые конденсаторы. Он подключается параллельно с рабочим конденсатором и в период разгона удерживается во включенном положении с помощью специальной кнопки или реле.

Для расчета емкости пускового элемента необходимо умножить емкость рабочего конденсатора на коэффициент, равный 2 или 2,5. В процессе разгона двигатель требует емкость все меньше и меньше. В связи с этим, не стоит держать пусковой конденсатор постоянно включенным. Высокая емкость при больших оборотах приведет к перегреву и выходу из строя агрегата.

В стандартную конструкцию конденсатора входят две пластины, расположенные напротив друг друга и разделенные слоем диэлектрика. При выборе того или иного элемента, необходимо учитывать его параметры и технические характеристики.

Все конденсаторы представлены тремя основными видами:

Полярные. Не могут работать с электродвигателями, подключенными к переменному току. Разрушающийся слой диэлектрика может привести к нагреву агрегата и последующему короткому замыканию.
Неполярные. Получили наибольшее распространение. Могут работать в любых вариантах включения за счет одинакового взаимодействия обкладок с диэлектриком и источником тока.
Электролитические. В этом случае электроды представляют собой тонкую оксидную пленку. Они могут достигать максимально возможной емкости до 100 тыс. мкФ, идеально подходят к двигателям с низкой частотой.

Как рассчитать емкость рабочего конденсатора

Для двух соединений обмоток берутся несколько разные соотношения.

В формуле введен коэффициент соединения Кс, который для треугольника равен 4800, а для звезды — 2800.

Где значения Р (мощность), U (напряжение 220 В), η (КПД двигателя, в процентном значении деленном на 100) и cosϕ (коэффициент мощности) берутся с шильдика двигателя.

Вычислить значение можно с помощью обычного калькулятора или воспользовавшись чем-то вроде подобной вычислительной таблицы. В ней нужно подставить значения параметров двигателя (желтые поля), результат получается в зеленых полях в микрофарадах

Однако не всегда есть уверенность, что параметры работы двигателя соответствуют тому, что написано на шильдике. В этом случае нужно измерить реальный ток измерительными клещами и воспользоваться формулой Cр = Кс*I/U.

Как определить оптимальную величину емкости

Для этого потребуется несколько конденсаторов, соединяемых параллельно. По ходу соединений амперметром измеряется ток, потребляемый электромотором. Он будет уменьшаться по мере увеличения суммарной емкости. Но с определенной величины ее ток начнет увеличиваться. Минимальному значению величины силы тока соответствует оптимальное значение емкости рабочего конденсатора. Для нормальной работы движка применяются два конденсатора с возможностью параллельного соединения между собой. Схема подключения, содержащая пусковой и рабочий конденсатор, показана далее.

Схемы движков с пусковым и рабочим конденсаторами

При пуске они соединяются, образуя наилучшую по величине емкость для разгона движка. Зачем применять отдельный пусковой конденсатор такой же емкости, если установка получится неоправданно громоздкой. Поэтому выгодно использовать емкость, составленную из двух частей. Хотя в нее входит и рабочий конденсатор, он при пуске становится частью пускового виртуального конденсатора. А отключаемые так и называются — пусковые конденсаторы.

Расчет рабочей емкости

Экспериментальное определение емкости конденсаторов наиболее точное. Однако эксперименты эти занимают немалое время и довольно трудоемки. Поэтому на практике в основном используются оценочные методы. Для них потребуется значение мощности движка и коэффициенты. Они соответствуют схеме «звезда» (12,73) и «треугольник» (24). Величина мощности необходима для расчета силы тока. Для этого ее паспортное значение делится на 220 (величина действующего напряжения электросети). Мощность принимается в ваттах.

Полученное число умножается на соответствующий коэффициент и дает величину микрофарад.

Подбор пусковой емкости

Но упомянутым способом определяется емкость рабочего конденсатора. Если движок задействован в электроприводе, с ним он может не запуститься. Потребуется дополнительный пусковой конденсатор. Чтобы не утруждать себя, выполняя подбор, можно начать с такого же по величине емкости. Если двигатель так и не запускается из-за нагрузки со стороны привода, надо добавлять параллельно конденсаторы для запуска электродвигателя.

После каждого подсоединяемого экземпляра нужно подавать напряжение на движок для проверки запуска. После пуска движка последний из подсоединенных конденсаторов завершит формирование емкости, необходимой для двигателя в режиме запуска. Если по какой-либо причине после пребывания в подсоединенном состоянии к электросети конденсатор отсоединяется от нее, его надо обязательно разрядить.

Для этого следует использовать резистор номиналом в несколько килоом. Предварительно, перед тем как подключить, его выводы надо согнуть так, чтобы их концы получились на том же расстоянии, что и клеммы. Резистор берут за один из выводов пассатижами с изолированными рукоятками. Прижимая выводы резистора к клеммам на несколько секунд, разряжают конденсатор. После этого желательно удостовериться мультиметром-вольтметром, сколько вольт на нем. Желательно, чтобы напряжение либо обнулилось, либо осталось менее 36 В.

Расчет емкости

Емкость конденсатора для электродвигателя рассчитывается исходя из схемы соединения обмоток – звездой или треугольником.

В обоих случаях применяется общая расчетная формула: С_раб = к х I_ф/U_сети, к которой все параметры имеют следующие обозначения:

к – является специальным коэффициентом. Его значение составляет 2800 для схемы «звезда» и 4800 для схемы «треугольник».
Iф – номинальный ток статора, указанный на информационной табличке. При невозможности прочтения, выполняются измерения с помощью специальных измерительных клещей.
Uсети – напряжение питающей сети, величиной в 220 вольт.

Подставив все необходимые значения, можно легко рассчитать, какая емкость будет у рабочего конденсатора (мкФ). Во время расчетов необходимо учитывать ток, поступающий к фазной обмотке статора. Он не должен превышать номинальное значение, точно так же, как нагрузка двигателя с конденсатором должна быть не выше 60-80% номинальной мощности, обозначенной на информационной табличке.

Устройство и предназначение конденсаторов

Этот элемент электрической схемы состоит из двух пластин (обкладок). Обкладки расположены по отношению друг к другу так, что между ними оставлен зазор. При включении конденсатора в цепь электрического тока на обкладках накапливаются заряды. Из-за физического зазора между пластинами устройство обладает маленькой проводимостью.

Внимание! Этот зазор бывает воздушным или заполнен диэлектриком. В качестве диэлектрика применяются: бумага, электролит, оксидные плёнки

Главная особенность такого двухполюсника – способность накапливать энергию электрического поля и мгновенно отдавать её на нагрузку (заряд и разряд).

Устройство детали

Первым прототипом ёмкости стала Лейденская банка, созданная в 1745 году в городе Лейдене немцем фон Клейстом. Банку изнутри и снаружи выстилали медной фольгой. Так появилась идея создания обкладок.

Лейденские банки, соединённые параллельно

Графическое обозначение двухполюсника на схемах и чертежах – две вертикально расположенные черты (как обкладки) с зазором между ними.

Обозначение на схемах

Включение трехфазного электродвигателя в однофазную сеть питания

Обмотки электродвигателя соединяют двумя способами: звезда (Y) или треугольник (Δ).

При подключении трехфазного двигателя к однофазной сети предпочтительнее соединение типа треугольник. На шильдике двигателя об этом есть информация, и когда там обозначено Y — звезда, самым лучшим вариантом было бы открыть его кожух, найти концы обмоток и правильно переключить обмотки в треугольник. Иначе потери мощности будут слишком большими.

Включение двигателя на одну фазу питающей сети требует создания из нее и двух остальных. Это можно сделать по следующей схеме

При запуске двигателя в работу в самом начале требуется высокий стартовый ток, поэтому емкости рабочего конденсатора обычно не хватает. Чтобы «ему помочь», используют специальный стартовый конденсатор, который подключается к рабочему конденсатору параллельно. В самом простом случае (невысокая мощность двигателя) его выбирают точно таким же, как и рабочий. Но для этой цели выпускаются и специально стартовые конденсаторы, на которых так и написано: starting.

Стартовый конденсатор должен быть включен в работу только во время пуска и разгона двигателя до рабочей мощности. После этого его отключают. Используется кнопочный выключатель. Или двойной: одной клавишей включается сам двигатель и кнопка фиксируется во включенном положении, кнопка же, замыкающая цепь рабочего конденсатора, каждый раз размыкается.

Специфика схем с конденсаторами

Когда подбирают типы включения электромашин при помощи пусковых и рабочих двухполюсников к сети 220 вольт, то выделяют следующие:

включение в «треугольник»;
подсоединение в «звезду».

К сведению. Какие отличия между пусковыми и рабочими двухполюсниками? «Пусковыми» называются элементы, применяемые только для запуска, а «рабочими» – используемые в работе постоянно.

Схемы подсоединения к линии 380 В

В применении емкостных элементов, при подключении 3-х фазного мотора к сети 380 вольт, нет необходимости.

Включение мотора в трёхфазную сеть

Схемы включения в однофазную сеть

При монтаже однофазного мотора в однофазную линию его запуск осуществляют, используя дополнительную обмотку. Такой двигатель имеет три вывода:

от рабочей катушки;
от дополнительной;
общий вывод для обеих обмоток.

Когда отсутствует маркировка, катушки «прозваниваются» тестером для определения правильности подсоединения.

Схема для запуска однофазного двигателя

Тип сборки «Треугольник»

Для присоединения асинхронной трёхфазной машины в однофазную линию возможно применение соединения «треугольник». Пусковая емкость включается согласно схеме.

Включение мотора по соединению «треугольник»

Тип сборки «Звезда»

Аналогичный принцип сборки цепи запуска 3-х фазного двигателя, обмотки которого соединены «звездой». Когда есть возможность самостоятельно выполнить такое соединение обмоток, то его осуществляют на клеммнике.

Подключение «звездой»

Схема подключения двигателя на 220в через конденсатор пусковой и рабочий

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Схема подключения электродвигателя на 220В через конденсатор

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Что при этом получается?

Скорость вращения не изменяется.
Мощность сильно падает. Конечно, говорить о конкретных цифрах здесь не приходиться, потому что падение мощности будет зависеть от разных факторов. К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Но в любом случае потери будут составлять от 30 до 50 процентов.

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.

Схемы подключения

Давайте рассмотрим обе схемы подключения. Начнем с треугольника. В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

Два контакта подсоединяются к сети.
Один через конденсатор к обмотке.

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Как рассчитать емкость

Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в 220В, зависит от самой схемы. Для этого существуют специальные формулы.

Cр = 2800•I/U, где Ср – это емкость, I – сила тока, U – напряжение. Если производится подсоединение треугольником, то используется та же формула, только коэффициент 2800 меняется на 4800.

Хотелось бы обратить ваше внимание на тот факт, что сила тока (I) на бирке мотора не указывается, поэтому ее надо будет рассчитать по вот этой формуле:

I = P/(1.73•U•n•cosф), где Р- это мощность электрического двигателя, n – КПД агрегата, cosф – коэффициент мощности, 1,73 – это поправочный коэффициент, он характеризует соотношение между двумя видами токов: фазным и линейным.

Так как чаще всего подключение трехфазного двигателя к однофазной сети 220В производится по треугольнику, то емкость конденсатора (рабочего) можно подсчитать по более простой формуле:

C = 70•Pн, здесь Рн – это номинальная мощность агрегата, измеряемая в киловаттах и обозначаемая на бирке прибора. Если разобраться в этой формуле, то можно понять, что существует достаточно простое соотношение: 7 мкФ на 100 Вт. К примеру, если устанавливается мотор мощностью 1 кВт, то для него необходим конденсатор на 70 мкФ.

Как определить, точно ли подобран конденсатор? Это можно проверить только в рабочем режиме.

Если в процессе эксплуатации мотор перегревается, то, значит, емкость прибора больше требуемой.
Низкая мощность двигателя, значит, емкость занижена.

Даже расчет может привести к неправильному выбору, ведь условия эксплуатации мотора будут влиять на его работу. Поэтому рекомендуется начинать подбор с низких величин, и при необходимости наращивать показатели до необходимых (номинальных).

Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя. Хотелось бы обратить ваше внимание на то, что пусковая емкость и емкость пускового конденсатора – это не одно и то же. Первая величина – это сумма емкостей рабочего и пускового конденсаторов.

Внимание! Емкость пускового конденсатора должна быть раза в три больше емкости рабочего. При этом специалисты советуют вместо одного большого прибора использовать несколько с малой емкостью. К тому же пусковые работают непродолжительное время, поэтому на их место можно устанавливать дешевые модели.

В качестве рабочих можно использовать бумажные, металлизированные или пленочные аналоги. При этом необходимо учитывать тот факт, что допустимое напряжение должно быть в полтора раза быть больше номинального. Как видите, подобрать точно конденсатор под электродвигатель достаточно непростым. Даже расчет является процессом неточным.

Как подключить трехфазный электродвигатель в сеть 220В – схемы и рекомендации

Как правильно провести подключение электродвигателя 380 на 220 вольт

Схема подключения трехфазного электродвигателя к трехфазной сети

Однофазный асинхронный двигатель, схема подключения и запуска

Работа асинхронных электрических двигателей основывается на создании вращающегося магнитного поля, приводящего в движение вал. Ключевым моментом является пространственное и временное смещение обмоток статора по отношению друг к другу. В однофазных асинхронных электродвигателях для создания необходимого сдвига по фазе используется последовательное включение в цепь фазозамещающего элемента, такого как, например, конденсатор.

Отличие от трехфазных двигателей

Использование асинхронных электродвигателей в чистом виде при стандартном подключении возможно только в трехфазных сетях с напряжением в 380 вольт, которые используются, как правило, в промышленности, производственных цехах и других помещениях с мощным оборудованием и большим энергопотреблением. В конструкции таких машин питающие фазы создают на каждой обмотке магнитные поля со смещением по времени и расположению (120˚ относительно друг друга), в результате чего возникает результирующее магнитное поле. Его вращение приводит в движение ротор.

Однако нередко возникает необходимость подключения асинхронного двигателя в однофазную бытовую сеть с напряжением в 220 вольт (например в стиральных машинах). Если для подключения асинхронного двигателя будет использована не трехфазная сеть, а бытовая однофазная (то есть запитать через одну обмотку), он не заработает. Причиной тому переменный синусоидальный ток, протекающий через цепь. Он создает на обмотке пульсирующее поле, которое никак не может вращаться и, соответственно, двигать ротор. Для того, чтобы включить однофазный асинхронный двигатель необходимо:

добавить на статор еще одну обмотку, расположив ее под 90˚ углом от той, к которой подключена фаза.
для фазового смещения включить в цепь дополнительной обмотки фазосдвигающий элемент, которым чаще всего служит конденсатор.

Редко для сдвига по фазе создается бифилярная катушка. Для этого несколько витков пусковой обмотки мотаются в обратную сторону. Это лишь один из вариантов бифиляров, которые имеют несколько другую сферу применения, поэтому, чтобы изучить их принцип действия, следует обратиться к отдельной статье.

После подключения двух обмоток такой двигатель с конструкционной точки зрения является двухфазным, однако его принято называть однофазным из-за того что в качестве рабочей выступает лишь одна из них.

Схема подключения коллекторного электродвигателя в 220В

Схема подключения однофазного асинхронного двигателя (схема звезда)

Как это работает

Пуск двигателя с двумя расположенными подобным образом обмотками приведет к созданию токов на короткозамкнутом роторе и кругового магнитного поля в пространстве двигателя. В результате их взаимодействия между собой ротор приводится в движение. Контроль показателей пускового тока в таких двигателях осуществляется частотным преобразователем.

Несмотря на то, что функцию фаз определяет схема присоединения двигателя к сети, дополнительную обмотку нередко называют пусковой. Это обусловлено особенностью, на которой основывается действие однофазных асинхронных машин – крутящийся вал, имеющий вращающее магнитное поле, находясь во взаимодействии с пульсирующим магнитным полем может работать от одной рабочей фазы. Проще говоря, при некоторых условиях, не подсоединяя вторую фазу через конденсатор, мы могли бы запустить двигатель, раскрутив ротор вручную и поместив в статор. В реальных условиях для этого необходимо запустить двигатель с помощью пусковой обмотки (для смещения по фазе), а потом разорвать цепь, идущую через конденсатор. Несмотря на то, что поле на рабочей фазе пульсирующее, оно движется относительно ротора и, следовательно, наводит электродвижущую силу, свой магнитный поток и силу тока.

Основные схемы подключения

В качестве фазозамещающего элемента для подключения однофазного асинхронного двигателя можно использовать разные электромеханические элементы (катушка индуктивности, активный резистор и др.), однако конденсатор обеспечивает наилучший пусковой эффект, благодаря чему и применяется для этого чаще всего.

однофазный асинхронный двигатель и конденсатор

Различают три основные способа запуска однофазного асинхронного двигателя через:

рабочий;
пусковой;
рабочий и пусковой конденсатор.

В большинстве случаев применяется схема с пусковым конденсатором. Это связано с тем, что она используется как пускатель и работает только во время включения двигателя. Дальнейшее вращение ротора обеспечивается за счет пульсирующего магнитного поля рабочей фазы, как уже было описано в предыдущем абзаце. Для замыкания цепи пусковой цепи зачастую используют реле или кнопку.

Поскольку обмотка пусковой фазы используется кратковременно, она не рассчитана на большие нагрузки, и изготавливается из более тонкой проволоки. Для предотвращения выхода её из строя в конструкцию двигателей включают термореле (размыкает цепь после нагрева до установленной температуры) или центробежный выключатель (отключает пусковую обмотку после разгона вала двигателя).

Таким путем достигаются отличные пусковые характеристики. Однако данная схема обладает одним существенным недостатком – магнитное поле внутри двигателя, подключенного к однофазной сети, имеет не круговую, а эллиптическую форму. Это увеличивает потери при преобразовании электрической энергии в механическую и, как следствие, снижает КПД.

Схема с рабочим конденсатором не предусматривает отключение дополнительной обмотки после запуска и разгона двигателя. В данном случае конденсатор позволяет компенсировать потери энергии, что приводит к закономерному увеличению КПД. Однако в пользу эффективности проходится жертвовать пусковыми характеристиками.

Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки. Неподходящий по емкости конденсатор приведет к тому, что вращающееся магнитное поле будет принимать эллиптическую форму.

Своеобразной «золотой серединой» является схема подключения с использованием обоих конденсаторов – и пускового, и рабочего. При подключении двигателя таким способом его пусковые и рабочие характеристики принимают средние значения относительно описанных выше схем.

На практике для приборов, требующих создания сильного пускового момента используется первая схема с соответствующим конденсатором, а в обратной ситуации – вторая, с рабочим.

Другие способы

При рассмотрении методов подключения однофазных асинхронных двигателей нельзя обойти внимание два способа, конструктивно отличающихся от схем для подключения через конденсатор.

С экранированными полюсами и расщепленной фазой

В конструкции такого двигателя используется короткозамкнутая дополнительная обмотка, а на статоре присутствуют два полюса. Аксиальный паз делит каждый из них на две несимметричные половины, на меньшей из которых располагается короткозамкнутый виток.

После включения двигателя в электрическую сеть пульсирующий магнитный поток разделяется на 2 части. Одна из них движется через экранированную часть полюса. В результате получается два разнонаправленных потока с отличной от основного поля скоростью вращения. Благодаря индуктивности появляется электродвижущая сила и сдвиг магнитных потоков по фазе и времени.

Витки короткозамкнутой обмотки приводят к существенным потерям энергии, что и является главным недостатком схемы, однако она относительно часто используется в климатических и нагревательных приборах с вентилятором.

С асимметричным магнитопроводом статора

Особенностью двигателей с данной конструкцией заключается в несимметричной форме сердечника, из-за чего появляются явно выраженные полюса. Для работы схемы необходим короткозамкнутый ротор и обмотка в виде беличьей клетки. Характерным отличием этой конструкции является отсутствие необходимости в фазовом смещении. Улучшенный пуск двигателя осуществляется благодаря оснащению его магнитными шунтами.

Среди недостатков этих моделей асинхронных электродвигателей выделяют низкий КПД, слабый пусковой момент, отсутствие реверса и сложность обслуживания магнитных шунтов. Но, несмотря на это, они имеют широкое применение в производстве бытовой техники.

Подбор конденсатора

Перед тем как подключить однофазный электродвигатель, необходимо произвести расчет необходимой ёмкости конденсатора. Это можно сделать самостоятельно или воспользоваться онлайн-калькуляторами. Как правило, для рабочего конденсатора на 1 кВт мощности должно приходиться примерно 0,7-0,8 мкФ емкости, и около 1,7-2 мкФ – для пускового. Стоит отметить, что напряжение последнего должно составлять не менее 400 В. Эта необходимость обусловлена возникновением 300-600 вольтного всплеска напряжения при старте и останове двигателя.

Керамический и электролитический конденсатор

Ввиду своих функциональных особенностей однофазные электродвигатели находят широкое применение в бытовой технике: пылесосах, холодильниках, газонокосилках и других приборов, для работы которых достаточно частоты вращения двигателя до 3000 об/мин. Большей скорости, при подключении к стандартной сети с частотой тока в 50 Гц, невозможно. Для развития большей скорости используют коллекторные однофазные двигатели.

Проверка и замена пускового конденсатора

Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов
прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

С_общ=С₁+С₂+…С_п

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Самые доступные конденсаторы такого типа CBB65.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Запуск 3х фазного двигателя от 220 Вольт

Часто возникает необходимость в подсобном хозяйстве подключать трехфазный электродвигатель, а есть только однофазная сеть (220 В). Ничего, дело поправимое. Только придется подключить к двигателю конденсатор, и он заработает.

Читаем подробно далее

Емкость применяемого конденсатора, зависит от мощности электродвигателя и рассчитывается по формуле

С = 66·Р_ном ,

где С — емкость конденсатора, мкФ, Р_ном — номинальная мощность электродвигателя, кВт.

То есть можно считать, что на каждые 100 Вт мощности трехфазного электродвигателя требуется около 7 мкФ электрической емкости.

Например, для электродвигателя мощностью 600 Вт нужен конденсатор емкостью 42 мкФ. Конденсатор такой емкости можно собрать из нескольких параллельно соединенных конденсаторов меньшей емкости:

C_общ = C₁ + C₁ + … + С_n

Итак, суммарная емкость конденсаторов для двигателя мощностью 600 Вт должна быть не менее 42 мкФ. Необходимо помнить, что подойдут конденсаторы, рабочее напряжение которых в 1,5 раза больше напряжения в однофазной сети.

В качестве рабочих конденсаторов могут быть использованы конденсаторы типа КБГ, МБГЧ, БГТ. При отсутствии таких конденсаторов применяют и электролитические конденсаторы. В этом случае корпуса конденсаторов электролитических соединяются между собой и хорошо изолируются.

Отметим, что частота вращения трехфазного электродвигателя, работающего от однофазной сети, почти не изменяется по сравнению с частотой вращения двигателя в трехфазном режиме.

Большинство трехфазных электродвигателей подключают в однофазную сеть по схеме «треугольник» (рис. 1). Мощность, развиваемая трехфазным электродвигателем, включенным по схеме «треугольник», составляет 70-75% его номинальной мощности.

Рис 1. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник»

Трехфазный электродвигатель подключают так же по схеме «звезда» (рис. 2).

Рис. 2. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «звезда»

Чтобы произвести подключение по схеме «звезда», необходимо две фазные обмотки электродвигателя подключить непосредственно в однофазную сеть (220 В), а третью — через рабочий конденсатор (С_р) к любому из двух проводов сети.

Для пуска трехфазного электродвигателя небольшой мощности обычно достаточно только рабочего конденсатора, но при мощности больше 1,5 кВт электродвигатель либо не запускается, либо очень медленно набирает обороты, поэтому необходимо применять еще пусковой конденсатор (С_п). Емкость пускового конденсатора в 2,5-3 раза больше емкости рабочего конденсатора. В качестве пусковых конденсаторов лучше всего применяют электролитические конденсаторы типаЭП или такого же типа, как и рабочие конденсаторы.

Схема подключения трехфазного электродвигателя с пусковым конденсатором С_п показана на рис. 3.

Рис. 3. Схема подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник» с пусковым конденсатором С

_п

Нужно запомнить: пусковые конденсаторы включают только на время запуска трехфазного двигателя, подключенного к однофазной сети на 2-3 с, а затем пусковой конденсатор отключают и разряжают.

Обычно выводы статорных обмоток электродвигателей маркируют металлическими или картонными бирками с обозначением начал и концов обмоток. Если же бирок по каким-либо причинам не окажется, поступают следующим образом. Сначала определяют принадлежность проводов к отдельным фазам статорной обмотки. Для этого возьмите любой из 6 наружных выводов электродвигателя и присоедините его к какому-либо источнику питания, а второй вывод источника подсоедините к контрольной лампочке и вторым проводом от лампы поочередно прикоснитесь к оставшимся 5 выводам статорной обмотки, пока лампочка не загорится. Загорание лампочки означает, что 2 вывода принадлежат к одной фазе. Условно пометим бирками начало первого провода С1, а его конец — С4. Аналогично найдем начало и конец второй обмотки и обозначим их C2 и C5, а начало и конец третьей — СЗ и С6.

Следующим и основным этапом будет определение начала и конца статорных обмоток. Для этого воспользуемся способом подбора, который применяется для электродвигателей мощностью до 5 кВт. Соединим все начала фазных обмоток электродвигателя согласно ранее присоединенным биркам в одну точку (используя схему «звезда») и включим двигатель в однофазную сеть с использованием конденсаторов.

Если двигатель без сильного гудения сразу наберет номинальную частоту вращения, это означает, что в общую точку попали все начала или все концы обмотки. Если при включении двигатель сильно гудит и ротор не может набрать номинальную частоту вращения, то в первой обмотке поменяйте местами выводы С1 и С4. Если это не помогает, концы первой обмотки верните в первоначальное положение и теперь уже выводы C2 и С5 поменяйте местами. То же самое сделайте в отношении третьей пары, если двигатель продолжает гудеть.

При определении начал и концов фазных обмоток статора электродвигателя строго придерживайтесь правил техники безопасности. В частности, прикасаясь к зажимам статорной обмотки, провода держите только за изолированную часть. Это необходимо делать еще и потому, что электродвигатель имеет общий стальной магнитопровод и на зажимах других обмоток может появиться большое напряжение.

Для изменения направления вращения ротора трехфазного электродвигателя, включенного в однофазную сеть по схеме «треугольник» (см. рис. 1), достаточно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй фазной обмотки статора (V).

Чтобы изменить направление вращения трехфазного электродвигателя, включенного в однофазную сеть по схеме «звезда» (см. рис. 2, б), нужно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй обмотки (V). Направление вращения однофазного двигателя изменяют, поменяв подключение концов пусковой обмотки П1 и П2 (рис. 4).

При проверке технического состояния электродвигателей нередко можно с огорчением заметить, что после продолжительной работы появляются посторонний шум и вибрация, а ротор трудно повернуть вручную. Причиной этого может быть плохое состояние подшипников: беговые дорожки покрыты ржавчиной, глубокими царапинами и вмятинами, повреждены отдельные шарики и сепаратор. Во всех случаях необходимо детально осмотреть электродвигатель и устранить имеющиеся неисправности. При незначительном повреждении достаточно промыть подшипники бензином, смазать их, очистить корпус двигателя от грязи и пыли.

Чтобы заменить поврежденные подшипники, удалите их винтовым съемником с вала и промойте бензином место посадки подшипника. Новый подшипник нагрейте в масляной ванне до 80° С. Уприте металлическую трубу, внутренний диаметр которой немного превышает диаметр вала, во внутреннее кольцо подшипника и легкими ударами молотка по трубе насадите подшипник на вал электродвигателя. После этого заполните подшипник на 2/3 объема смазкой. Сборку производите в обратном порядке. В правильно собранном электродвигателе ротор должен вращаться без стука и вибрации.

Рис. 4. Изменение направления вращения ротора однофазного двигателя переключением пусковой обмотки

Пусковые конденсаторы двигателя

— Caldwell Electric

Пусковые конденсаторы

используются для увеличения пускового момента однофазных электродвигателей за счет увеличения тока через пусковые обмотки во время запуска. Обычно они остаются в цепи всего несколько секунд, прежде чем отключатся центробежным или электронным переключателем внутри двигателя. Если ваш однофазный двигатель не запускается, очень часто пусковой конденсатор (если он есть) может быть неисправен. Это частый вид отказа однофазных двигателей.

Однофазный двигатель обычно имеет как пусковые, так и рабочие конденсаторы. Рабочие конденсаторы имеют меньшую емкость, чем пусковой конденсатор, и предназначены для непрерывной работы, поскольку они все время остаются в цепи. Важно никогда не использовать пусковой конденсатор вместо рабочего конденсатора, потому что пусковые конденсаторы не предназначены для непрерывной работы.

Caldwell Electric может диагностировать проблемы с электродвигателем и предложить решения для ремонта или замены.Пусковые конденсаторы также можно приобрести прямо на нашем веб-сайте на этой странице.

Выбор пускового конденсатора

Двумя наиболее важными показателями при замене конденсатора являются емкость и номинальное напряжение. Физический размер — третий критерий.

Емкость: Для электродвигателей это измеряется в мкФ. Обычно печатается на конденсаторе в виде числа или диапазона чисел, за которым следуют буквы MFD или мкФ. Заменяемый конденсатор должен почти точно соответствовать первоначальной емкости.
Номинальное напряжение: Запасной конденсатор должен иметь номинальное напряжение , по крайней мере, на больше, чем у оригинального конденсатора. Это нормально и даже лучше, если запасной конденсатор будет иметь на более высокое номинальное напряжение , чем исходный. Однако более высокое номинальное напряжение обычно приводит к образованию конденсатора большой емкости. Так что размер также следует учитывать.
Размер: Физический размер заменяемого конденсатора должен быть таким, чтобы он мог поместиться в корпус конденсатора двигателя.Обычно увеличение емкости или напряжения приводит к увеличению емкости конденсатора.

124-149 MFD мкФ Пусковой конденсатор электродвигателя 220-250 В — 250 В

Пусковые конденсаторы электродвигателей переменного тока TEMCo разработаны специально для замены конденсаторов однофазных двигателей OEM. Эти блоки помещены в прочный корпус из фенольной смолы. Все блоки не содержат печатных плат. Единицы обычно находятся на складе и отправляются быстро с доставкой в тот же день из Калифорнии, доставляемой в течение 2–5 дней.

Характеристики

Прочный корпус из фенольной смолы
Без печатных плат
Для использования с однофазным двигателем и мотор-редуктором

Количественные скидки применяются автоматически при оформлении заказа:

Купите 2-4, получите скидку 15%!
Купи 5-9, получи скидку 25%!
Купите 10 или больше и получите скидку 35%!

Одобрения агентства:: Одобрено UL, EIA-463-A, соответствует стандартным требованиям типа 2

Диапазон температур:: от -40 до +65 градусов Цельсия

Допуск:: 0

Общая высота:: 3.365

Терминалы на почту:: 2

Тип клеммы:: Клеммы быстрого отключения 1/4 дюйма

Диаметр:: 1,437

Тип конструкции:: Корпус из фенольной смолы

Частота Гц:: 50/60

мкф / мфд:: 124-149

Процент печатных плат:: 0

Формат:: Круглый

Максимальное напряжение конденсатора:: 220-250

1.Договор купли-продажи

TEMCo — Tower Electric Motor Company (далее именуемая «Продавец») соглашается продать, а покупатель соглашается купить, оборудование, описанное в этом Предложении / [Подтверждении] [Счет-фактуре], в соответствии с настоящими условиями, которые составляют весь договор купли-продажи между покупателем и продавцом. Эти условия заменяют собой и имеют преимущественную силу по отношению ко всем условиям, включая, помимо прочего, любые противоположные условия, в любых документах (таких как заказы на покупку), представленные покупателем продавцу.

2. Заказы

Заказы принимаются в домашнем офисе Продавца.

3. 5 лет гарантии

Гарантия на оборудование, распространяемое TEMCo, не имеет дефектов материалов и изготовления при нормальных условиях. использование, обслуживание и внутреннее хранение. Настоящая гарантия ограничивается ремонтом, заменой или предоставлением кредита, если Продавец может выбрать и в дистрибьюторском центре Продавца такие части, которые, как покажется Продавцу при осмотре, были с дефектом материала или изготовления, но не включает затраты на установку, оплату труда или транспортировку.Когда оборудование прибывает в конечный пункт назначения, покупатель должен незамедлительно уведомить перевозчика о любых повреждениях, в случае возникновения дела. В противном случае покупатель не имеет права обращаться в TEMCo. TEMCo проверяет возвращенные детали для претензии по гарантии из-за неправильного использования. Неправильное использование оборудования аннулирует эту гарантию. TEMCo ни в коем случае не будет несет ответственность за любые особые или косвенные расходы, связанные с заменой или установкой гарантийных деталей. 4. Ограничение средств правовой защиты и возмещения ущерба Пятилетняя гарантия, изложенная в Разделе 3 выше, заменяет любые другие явные и / или подразумеваемые гарантии.Все другие гарантии, как явные, так и / или подразумеваемые, включая, помимо прочего, подразумеваемые гарантии производительности, товарная пригодность или пригодность для определенной цели категорически отрицается. За исключением средств правовой защиты, изложенных в Разделе 3 выше, Продавец не несет ответственности перед покупателем или любой третьей стороной в соответствии с настоящим Соглашением. контракта, или для чего-либо в любой форме, относящейся к предмету этого контракта или вытекающих из него, за любые убытки бизнеса или прибыли или для любых общих, прямых, косвенных, специальных, косвенных, образцовых, карательных, случайных или другие убытки, убытки или расходы, даже если Продавец был проинформирован о возможности таких повреждений, убытков или расход.Продавец не несет ответственности за любые последствия использования или применения товаров покупателем. Покупатель должен возместить и оградить Продавца и его должностных лиц, директоров, сотрудников и агентов от любых и все убытки, претензии, убытки, судебные решения, обязательства, издержки и расходы (включая гонорары и расходы адвокатов) возникшие в результате или каким-либо образом связанные с использованием продуктов Продавца покупателем и / или любой третьей стороной.

5. Доставка

Продавец не несет ответственности за невыполнение или задержку доставки из-за непредвиденных обстоятельств, не зависящих от него, или контроль своих поставщиков, который предотвращает или препятствует выполнению Продавцом поставки в указанную дату, включая, но не ограничиваясь войнами или ограничениями, влияющими на судоходство, доставку материалов или кредит в результате забастовок, локауты, пожары, наводнения или любые другие непредвиденные обстоятельства, влияющие на продавца или его поставщиков.Продавец имеет право отменить договор купли-продажи или продлить дату отгрузки в случае, если такие непредвиденные обстоятельства препятствуют или задержка доставки. Продавец не несет ответственности за убытки, возникшие в результате несвоевременной поставки оборудования. Все оборудование будет должны быть надлежащим образом упакованы для перевозки внутри страны и не пригодны для длительного хранения. ЗАДЕРЖКИ В случае, если Покупатель заставляет Продавца отложить отгрузку или запуск оборудования в соответствии с этим предложением, любые дополнительные понесенные Продавцом расходы возмещаются Покупателем.Продавец не несет ответственности за задержки в доставке. вызванные стихийными бедствиями, постановлениями правительства, забастовками, несчастными случаями, задержками или невыполнением обязательств поставщиками Продавца, задержками, вызванными действиями Покупателя или по другим причинам, не зависящим от Продавца.

6. Аннулирование

Заказы не подлежат отмене или изменению спецификаций, графиков доставки или других условий изначально. согласованы без письменного согласия Продавца, и только после соглашения о компенсации Продавцу за расходы, понесенные в результате такой отмены или изменения.

7. Налоги

Акцизный налог, налог с продаж, другие налоги или пошлины любого характера, возникающие в связи с оборудованием или заказами или начисленные против них. является исключительной и исключительной ответственностью покупателя и должна быть добавлена к ценам, указанным или выставленным в счет, и при любых обстоятельствах оплачивается покупателем.

8. Страхование и риск потери

Оборудование, распространяемое TEMCo, должно в любое время после доставки покупателю, агенту покупателя или транспортировке ответственность компании, в зависимости от того, что произойдет раньше, несет покупатель, а все потери или повреждения указанного оборудования или любую его часть несет покупатель (даже если продавец организовал транспортировку), если иное не письменно согласовано.

9. Место проведения

Любые споры, претензии или причины действий, возникающие в связи с любым распространяемым оборудованием или каким-либо образом относящиеся к нему. by TEMCo должны быть переданы в Окружной суд десятого судебного округа округа Аламеда, Калифорния.

10. Исключения

Все, что конкретно не цитируется выше вместо какой-либо спецификации.

USA 400-480 MFD uF Пусковой конденсатор электродвигателя 220-250V HVAC 250 vac v volt HVAC Запчасти и аксессуары Дом и сад

США 400-480 MFD uF Пусковой конденсатор электродвигателя 220-250 В HVAC 250 Vac v Volt Запчасти и аксессуары для HVAC Дом и сад

USA 400-480 MFD uF Пусковой конденсатор электродвигателя 220-250V HVAC 250 Vac v Volt

Конденсатор 220-250 В, HVAC, 250 В, В, США, 400-480 MFD, мкФ, Запуск электродвигателя, не требующий дополнительной изоляции, 400-480 MFD x 220-250 В переменного тока. Эти конденсаторы используются для запуска однофазных электродвигателей с дробной мощностью. , а также в мотор-редукторах. Эти конденсаторы заключены в прочный пластиковый корпус.вольт США 400-480 MFD мкФ Пусковой конденсатор электродвигателя 220-250 В HVAC 250 В переменного тока, США 400-480 MFD мкФ Пусковой конденсатор электродвигателя 220-250 В HVAC 250 В переменного тока В вольт, Дом и сад, Товары для дома, Отопление, охлаждение и воздух , Кондиционеры и обогреватели, Запчасти и аксессуары для систем отопления, вентиляции и кондиционирования воздуха.

USA 400-480 MFD uF Пусковой конденсатор электродвигателя 220-250V HVAC 250 Vac v Volt

USA 400-480 MFD uF Пусковой конденсатор электродвигателя 220-250V HVAC 250 Vac v.400-480 МФД x 220-250 В переменного тока. Эти конденсаторы используются в пусковых устройствах однофазных электродвигателей дробной мощности, а также в мотор-редукторах. Эти конденсаторы размещены в прочных пластиковых корпусах, которые не требуют дополнительной изоляции. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный элемент в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: BMI, MPN:: 092A400B250CE7A: Модель:: 400-480 мкФ MFD x 220-250 В переменного тока, Страна изготовления:: США: UPC:: Не применяется.

USA 400-480 MFD uF Пусковой конденсатор электродвигателя 220-250V HVAC 250 Vac v Volt

Ворота подходят для проемов 28–48 дюймов путем добавления или удаления легко устанавливаемых расширительных элементов.Носки сшиты интегрированными. Посылка: другие аксессуары, не входящие в комплект, лента для маркировки PRESCO PRODUCTS CO SWB-200, белая / синяя, 300 футов x 1-3 / 8 дюймов. MAGICYOYO K8 легко ловит удочку. Изготовлен из гофрированного картона 200 # / ECT-32. Модная и универсальная легкая прогулочная обувь с превосходной амортизацией и дополнительной опорой для свода стопы, блок питания ST45SF-G Silverstone 450 Вт Gold SFX. Redcat Racing Chrome Front 5 Spoke Wheel (2 шт.): Игрушки и игры, которые можно использовать как в помещении, так и на улице. Номер модели: SP009PR-D10WG9, SPB мини-компьютерный портативный динамик с двумя динамиками CH.Пожалуйста, дайте нам знать, если у вас возникнут проблемы. Винтажная деревенская фоторамка сегодня подружка невесты. Выберите ТОЧНОЕ измерение, HP Stream X360 11-p015wm 11,6 «Оригинальная беспроводная карта Wi-Fi Bluetooth 752597-001, французский переплет завершает лоскутное одеяло — со скошенными углами — выглядит очень профессионально, если вы хотите заказать количество, отличное от указанного. Роза золотой гребешок для свадебных аксессуаров для волос «Морская звезда», чип ASROCK Z75 PRO3 BIOS Этот чистый розовый халат имеет классический вид с металлической серебряной отделкой и ромашками, универсальными и полезными физическими характеристиками.Обратите внимание: это элемент галереи, НОВЫЙ ЗАПЕЧАТАННЫЙ ТРАНСИВЕР IBM SHORT WAVE 4GBPS SFP 22R6442 PLRXPL-VE-SG-64-N, всю линейку товаров для вечеринок Sweet Pea in a Pod можно посмотреть здесь :. Совместим с большинством моделей беспроводных триммеров Ryobi One +: 18 В. готовить по собственному трафарету в духовом шкафу, Универсальная альтернатива картриджу с чернилами новой сборки не от OEM для Epson T1571 с чипами, Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Центральная прослойка: используется для размещения наиболее часто используемых пишущих инструментов для Быстрый доступ, [широкий температурный диапазон] — уплотнительные кольца из нитриловой резины могут использоваться в широком диапазоне температур от -30 градусов F (-34 градусов C) до 250 градусов F (121 градус C), регулируемый лазерный модуль с красной точкой, 2 шт., 5 мВт 650NM Focus Stripe Lens Laser Head, Край оголовья не сшит, поэтому после использования он будет немного скручен по краям.Поставляется с одним приемником и двумя универсальными излучателями, а списки дел крутятся у вас в голове в любой момент. Стержневое телескопическое усиление Антенна для рации Baofeng Двухдиапазонная UHF для Por L9C1, передний карман для мобильного телефона с прозрачным ПК обеспечивает плавную работу сенсорного экрана, Направление выхода воды: влево; Общая длина: 8 см / 3.

USA 400-480 MFD uF Пусковой конденсатор электродвигателя 220-250V HVAC 250 Vac V Volt
, которые не требуют дополнительной изоляции, 400-480 MFD x 220-250 VAC. Эти конденсаторы используются в однофазных пусковых дробных мощностях. в электродвигателях, а также в мотор-редукторах. Эти конденсаторы заключены в прочный пластиковый корпус.

Калькулятор расчета конденсатора однофазного двигателя

Однофазный двигатель Расчет емкости конденсатора:

Введите входное напряжение, мощность двигателя в ваттах, КПД в процентах, частоту, затем нажмите кнопку расчета, вы получите требуемое значение емкости.

Формула для расчета конденсатора однофазного двигателя:

Изначально однофазный двигатель требует небольшого толчка ротора для вращения ротора с номинальной частотой вращения. Выбор правильного конденсатора для однофазного двигателя действительно сложен, он может привести к запуску двигателя или нет.

Однофазная емкость C _(мкФ) в микрофарадах равна 1000 произведению мощности P _(Вт) в ваттах и КПД η, деленных на произведение напряжения V _(В) в квадрате вольт и частота F _(Гц). Формула для расчета емкости конденсатора

C _(мкФ) = (P _(W) x η x 1000) / (V _(V) x V _(V) x f)

Посмотрите на формулу, требуемое значение емкости прямо пропорционально мощности двигателя.Следовательно, при увеличении размера двигателя размер емкости также будет увеличиваться.

Расчет номинального напряжения конденсатора:

Номинальное напряжение конденсатора равно произведению напряжения, измеренного на обоих концах основной обмотки, в вольтах, на корень из единицы и отношение витков n квадрат.

В _(К) = Vp √ (1 + n ²)

n равно отношению витков основной / вспомогательной обмотки. Вышеприведенная формула используется для определения приблизительного напряжения на конденсаторе.

Пример 1:

Рассчитайте требуемое значение номинальной емкости для однофазного двигателя, 220 В, 1 л.с., 50 Гц, 80% двигателя.

1 л.с. = 746 Вт.

Воспользуйтесь нашей формулой расчета емкости.

C _(мкФ) = 746 x 80 x 1000 / (220 x 220 x 50) = 24,66 мкФ.

Следовательно, двигателю мощностью 1 л.с. требуется емкость 24,66 мкФ для плавного пуска двигателя. Но на рынке можно получить 25 мкФ.

Диапазон напряжения конденсатора должен составлять 440 В мин.

Пример 2:

Таким же образом возьмем другой пример:

Рассчитайте пусковую емкость для однофазного вентилятора 70 Вт, 220 В, 50 Гц, КПД 85%.

C _(мкФ) = 70 x 80 x 1000 / (230 x 230 x 50) = 2,459 мкФ. ок. 2,5 мкФ.

Следовательно, вы можете проверить наш расчет с вашим вентилятором.

Диапазон напряжения конденсатора должен составлять 440 В мин.

Пусковой конденсатор двигателя 220/250 В

Якоря
Подшипники
Колпачки щеток
Держатели щеток
Седло щеток
Щетки
Конденсаторы
- КОНДЕНСАТОР CBB80-1 150-400 В перем. Тока
- Конденсатор CD60-8 125-300 В перем. Конденсаторы CBB60-D1
- Конденсаторы CBB60-D4
- Конденсаторы CBB61-2 250-450VAC
- Конденсаторы CBB61-4 250-450VAC
- Конденсаторы CBB61-7
- Конденсаторы CBB65-A
- КОНДЕНСАТОРЫ ОСВЕЩЕНИЯ
- КОНДЕНСАТОРЫ ОСВЕЩЕНИЯ 240 300-330 Вольт
- КОНДЕНСАТОРЫ ОСВЕЩЕНИЯ 400 Вольт
- КОНДЕНСАТОРЫ ОСВЕЩЕНИЯ 480 Вольт
- КОНДЕНСАТОРЫ ОСВЕЩЕНИЯ 525 Вольт
- Пусковой конденсатор двигателя 110/125 Вольт
- Пусковой конденсатор двигателя 165/125 В
- Пусковой конденсатор двигателя 2208 Вольт Пусковой конденсатор 330 В
- Конденсатор работы двигателя 370 В
- Конденсатор работы двигателя 440 В
Коммутаторы
Шнуры
Катушки возбуждения
Двигатели
Детали для нарезания трубной резьбы
Заглушки, разъемы и розетки
Ремонтные бирки
Переключатели
Термические провода
Стриптизерша

Главная> Конденсаторы> Пусковой конденсатор двигателя 220/250 Вольт

Отображение продуктов 1-30 из 30 результатов

Показать: 30 60 90 200

Сортировать: По умолчанию Цена по убыванию Цена по убыванию Имя (А-Я) Имя (Я-А) Рейтинг по возрастанию Рейтинг по убыванию Новейшие

105 — 126 MFD, 220/250 В, «пусковой» конденсатор

Цена: 9 долларов.04

108 — 130 MFD, 220/250 В, «пусковой» конденсатор

Цена: 10,50 долларов

124 — 149 MFD, 220/250 В, «пусковой» конденсатор

Цена: $ 11.72

130 — 156 MFD, 220/250 В, «пусковой» конденсатор

Цена: 10 долларов.00

145 — 174 MFD, 220/250 В, «пусковой» конденсатор

Цена: $ 11.88

161 — 193 MFD, 220/250 В, «пусковой» конденсатор

Цена: $ 11.84

189 — 227 MFD, 220/250 В, «пусковой» конденсатор

Цена: 12 долларов.88

21–25 MFD, 220/250 В, «пусковой» конденсатор

Цена: $ 6.68

216 — 259 MFD, 220/250 В, «пусковой» конденсатор 2-216

Цена: $ 14.00

1,8 дюйма диаметром x 3-3 / 8 дюйма в длину

233 — 280 MFD, 220/250 В, «пусковой» конденсатор

Цена: 15 долларов.04

243 — 292 MFD, 220/250 В, «пусковой» конденсатор

Цена: $ 15,68

25–30 MFD, 220/250 В, «пусковой» конденсатор

Цена: 6.56 долларов

270 — 324 MFD, 220/250 В, «пусковой» конденсатор

Цена: 16 долларов.88

280 — 336 МФД, 220/250 Вольт, «Пуск»

Цена: $ 17.12

284 — 333 МФД, 220/250 Вольт, «Пуск»

Цена: $ 17.12

30 — 36 MFD, 220/250 В, «пусковой» конденсатор

Цена: 6 долларов.56

320 — 384 МФД, 220/250 Вольт, «Пуск» -1

Цена: $ 17.84

340 — 408 MFD, 220/250 Вольт, КОНДЕНСАТОР «ПУСК»

Цена: $ 18.56

36 — 43 MFD, 220/250 В, «пусковой» конденсатор

Цена: 6 долларов.56

378 — 455 МФД, 220/250 Вольт, «Пуск»

Цена: $ 19.68

400 — 480 МФД, 220/250 Вольт, «Пуск»

Цена: $ 20.72

43 — 53 MFD, 220/250 В, «пусковой» конденсатор

Цена: 7 долларов.96

430 — 516 МФД, 220/250 Вольт, «Пуск»

Цена: 21.44 $

47 — 56 MFD, 220/250 В, «пусковой» конденсатор

Цена: $ 6.96

53-64 МФД, 220/250 В, «пусковой» конденсатор

Цена: 7 долларов.40

59 — 71 MFD, 220/250 В, «пусковой» конденсатор

Цена: 7.04 $

630 — 750 МФД, 220/250 В, «Пуск»

Цена: $ 26,40

64 — 77 MFD, 220/250 В, «пусковой» конденсатор

Цена: 9 долларов.84

72 — 88 MFD, 220/250 В, «пусковой» конденсатор

Цена: $ 10.80

88 — 108 MFD, 220/250 В, «пусковой» конденсатор

Цена: 11,60 долларов США


	Ваша корзина пуста.

Адрес электронной почты:

Пароль:

Помни меня

Зарегистрироваться
Забыли пароль?

Создание преобразователя фазы | MetalWebNews.com

Многие качественные бывшие в употреблении промышленные машины с трехфазными электродвигателями доступны по привлекательным ценам. Большинство жилых домов не имеют доступа к трехфазной электроэнергии по разумной цене. Если строитель домашнего магазина решит использовать эти машины, он должен либо заменить трехфазные двигатели однофазными двигателями, либо найти способ использовать однофазную мощность в своем доме для их работы. В этой статье объясняется, как построить вращающийся фазовый преобразователь, который преобразует вашу однофазную электрическую мощность 220 В переменного тока в трехфазную 220 В переменного тока для питания ваших промышленных машин.

Безопасность должна быть вашей первой заботой, и любая электрическая проводка должна соответствовать вашим местным нормам и правилам. При этом для начала будут описаны некоторые типичные размеры проводов, методы защиты от перегрузки и короткого замыкания. Также следует заземлить металлический каркас двигателей и ваших машин. Это защитное заземление обычно не проводит электричество. Он присутствует в случае, если токопроводящий проводник случайно касается металлического каркаса. Это обеспечивает путь с низким сопротивлением для прохождения электричества вместо того, чтобы проходить через ваше тело на землю.

На рынке представлены два основных типа фазовых преобразователей, которые позволяют трехфазным двигателям работать с однофазным входом преобразователя. Эти типы называются статическими и поворотными. Статический преобразователь — это, по сути, всего лишь пусковая схема, которая после запуска двигателя отключается и позволяет двигателю работать на однофазном питании. Недостатком этого метода является то, что токи обмотки двигателя будут очень несбалансированными, и двигатель не сможет развивать мощность, превышающую примерно две трети своей номинальной мощности.Роторный преобразователь обеспечивает ток во всех 3 фазах и, хотя и не идеален, позволяет двигателю обеспечивать полную или почти всю свою номинальную мощность в лошадиных силах. Если коэффициент обслуживания двигателя составляет от 1,15 до 1,25, то вы сможете использовать полную номинальную мощность в лошадиных силах. Сервисный коэффициент указан на паспортной табличке двигателя и обычно обозначается аббревиатурой S.F. Причины, по которым электрическая мощность не идеальна, носят очень технический характер и могут включать небольшой дисбаланс напряжения и тока, а также несовершенные фазовые углы между фазами.Балансировка напряжения и тока проста, если у вас есть доступ к вольтметру или, предпочтительно, амперметру с зажимами. Но даже если у вас нет этих измерителей, используя приблизительные значения рабочих конденсаторов, указанные в этой статье, токи должны быть близкими, и вы сможете получить почти полную мощность от своих трехфазных двигателей.

Терминология, используемая для описания частей фазового преобразователя, требует пояснения. Вращающаяся часть вращающегося фазового преобразователя представляет собой стандартный трехфазный электродвигатель, называемый холостым электродвигателем.Он называется так, потому что обычно он не имеет механической нагрузки, связанной с его валом. Поскольку подача однофазного питания к трехфазному двигателю не приведет к его вращению, необходимо средство для запуска холостого двигателя, вращающегося со скоростью, близкой к номинальной. Это можно сделать несколькими способами. Можно использовать трос, небольшой однофазный электродвигатель или пусковой конденсатор. Если используются механические средства, мощность на холостой ход не подается до тех пор, пока двигатель не начнет вращаться и трос или питание однофазного двигателя не будет отключено.Для уравновешивания напряжений и токов на трехфазном выходе можно использовать пару рабочих конденсаторов. Выключатель-разъединитель требуется большинством местных правил электротехники для каждой единицы оборудования. Если для подключения питания к оборудованию используется вилка и розетка, это соответствует требованиям к отключению. Защита от перегрузки требуется для каждого двигателя. Он может быть встроен в двигатель или предоставлен отдельно. Проверьте паспортную табличку двигателя, если на ней не указано «встроенная защита от перегрузки», то ее необходимо поставить отдельно.Обычно для управления двигателем используются реле тепловой перегрузки и магнитный контактор. Магнитный контактор — это сверхмощное реле для включения и выключения двигателей. Он разработан для работы с высокими пусковыми токами двигателей. Также доступны механические (ручные) контакторы с тепловой защитой от перегрузки в составе переключателя. Для целей этой статьи два провода, по которым подается однофазное питание 220 В переменного тока, будут называться линиями 1 и 2. Они подключены к клеммам 1 и 2 холостого двигателя соответственно.Провод, идущий от третьего вывода холостого двигателя, будет называться линией 3.

Чтобы построить вращающийся фазовый преобразователь, следуйте общей схеме, показанной ниже.

Однофазный вход 220 В переменного тока подается на линии 1 и 2, обозначенные L1 и L2 на рисунке 1. Предохранители картриджа с выдержкой времени используются для защиты от короткого замыкания. 1R-1 и 1R-2 — главные контакты магнитного контактора (силового реле). Катушка этого реле обозначена 1R. Рабочие конденсаторы подключаются между линиями 1-3 и 2-3.Перегрузки являются частью теплового реле перегрузки с нормально замкнутым контактом, обозначенным OL-1. Этот контакт размыкается при срабатывании перегрузки. Размыкание этого контакта отключает прохождение тока через цепь управления 120 В переменного тока, обесточивая катушку 1R. Клеммы холостого двигателя имеют маркировку T1, T2 и T3. Цепь пуска использует реле 2R и его контакт 2R-1 для подключения пускового конденсатора к линиям 1 и 3, пока кнопка пуска удерживается нажатой. В проводке управления вспомогательный контакт реле 1, обозначенный 1R-X, поддерживает питание. к катушке 1R после отпускания кнопки пуска.Трехфазная выходная мощность подключается после главных контактов (1R-1 и 1R-2), так что питание от линий 1 и 2 не подключается к выходу, если фазовый преобразователь не работает.

Более простая альтернатива, которая устраняет отдельную схему пуска, а также исключает набор рабочих конденсаторов между линиями 2-3, называется самозапускающимся фазовым преобразователем. Этот дизайн обсуждается далее в этой статье.

Выберите размер провода в зависимости от тока, протекающего в проводе.Таблица 1 может использоваться в качестве руководства и основана на трехфазных двигателях 220 В переменного тока и 125% тока двигателя, указанного на паспортной табличке. Используйте только медный провод сечением не менее 14. Допускается использование провода большего диаметра, чем указано в таблице 1.

Таблица 1.
Минимальные рекомендуемые сечения проводов.

                  Провод двигателя двигателя
                   Текущий размер HP
                  ---- ------- --------

                   1/2 2.0 # 14
                   3/4 2.8 # 14
                   1.0 3.6 # 14
                   2,0 6,8 # 14
                   3,0 9,6 # 14
                   5,0 15,2 # 12
                   7,5 22,0 # 10

Если используется провод длиной более 50 футов, например, от панели автоматического выключателя до фазового преобразователя, выберите размер провода, чтобы падение напряжения в проводе не превышало 3 процентов. Не забудьте добавить токи всех устройств, которые будут получать энергию от этого питающего провода.Таблица 2 может использоваться в качестве руководства и основана на медном проводе.

Таблица 2.
Минимальный рекомендуемый размер провода для низкого падения напряжения.

               Текущая длина провода в футах:
                Амперы 60 150180210

                  5 # 14 # 14 # 14 # 14 # 14 # 14
                  6 # 14 # 14 # 14 # 14 # 14 # 12
                  7 # 14 # 14 # 14 # 14 # 12 # 12
                  8 # 14 # 14 # 14 # 12 # 12 # 12
                  9 # 14 # 14 # 12 # 12 # 10 # 10
                 10 # 14 # 14 # 12 # 12 # 10 # 10
                 12 # 14 # 12 # 12 # 10 # 10 # 10
                 14 # 12 # 12 # 10 # 10 # 10 # 8
                 16 # 12 # 12 # 10 # 10 # 10 # 8
                 18 # 10 # 10 # 10 # 8 # 8 # 8
                 20 # 10 # 10 # 10 # 8 # 8 # 8
                 25 # 10 # 10 # 8 # 8 # 6 # 6
                 30 # 8 # 8 # 8 # 6 # 6 # 6

Выбор холостого двигателя — это первый шаг.Это должен быть трехфазный двигатель, рассчитанный на работу при доступном сетевом напряжении и частоте, обычно 220 В переменного тока, 60 Гц. Фазовые преобразователи, испытанные здесь, имели звездообразную обмотку. Некоторые двигатели имеют треугольную обмотку. Многие двигатели имеют более 3 выводов, поэтому их можно подключить более чем к одному напряжению. Двигатели с двойным напряжением обмотки обычно имеют 9 выводов, как показано на рис. 2. Рисунок 2

Проверьте паспортную табличку двигателя, если для напряжения указано 220/440, то его можно подключить в одну сторону для 220 вольт, а в другую — для 440 вольт.Если вы не уверены, отсоедините все провода и измерьте сопротивление между проводами и сравните с рисунком 2. Сила тока того же двигателя будет указана как 15 / 7,5, что означает, что он будет потреблять 15 ампер при подключении для 220 В переменного тока и 7,5 ампер при подключении для 440 В переменного тока. Рейтинг скорости не важен; от 1100 до 3600 об / мин все в порядке. Более высокая скорость может привести к немного лучшим фазовым углам, но более низкая скорость обычно легче запускается. Рекомендуются двигатели на шариковых подшипниках, а не двигатели с подшипниками скольжения.Если у двигателя есть масляные колпачки, это подшипник скольжения, если у него есть пресс-масленки или вообще нет штуцеров, это подшипник шарикового типа. Проверните двигатель, чтобы убедиться, что подшипники в порядке. Кроме того, при покупке бывшего в употреблении двигателя подключите омметр между каждым проводом и корпусом, чтобы убедиться в отсутствии коротких замыканий. Это признак того, что изоляция внутри двигателя неисправна. Для справки: стоимость бывшего в употреблении трехфазного двигателя мощностью 2 лошадиные силы или меньше должна составлять около 20 долларов; для более крупных двигателей используйте около 10 долларов за каждую лошадиную силу.Номинальная мощность холостого двигателя должна быть такой же или выше, чем у самого большого трехфазного двигателя, который вы будете использовать. Если у вас есть оборудование, которое запускается с нагруженным двигателем, например воздушный компрессор, то рекомендуется в 1,5 раза больше мощности двигателя.

Пусковой конденсатор должен быть рассчитан минимум на 250 В переменного тока. Можно использовать недорогой электролитический тип. Если мощность холостого двигателя составляет 1 л.с. или меньше, можно также использовать более дорогой маслонаполненный тип, используемый для рабочих конденсаторов, потому что небольшой размер не слишком дорог.В самозапускающемся фазовом преобразователе используется один и тот же набор масляных конденсаторов как для пусковых, так и для рабочих конденсаторов. Электролитический тип со временем теряет емкость, поэтому его следует покупать новым. Его можно узнать по круглому черному пластиковому корпусу. Рейтинг в микрофарадах следует выбирать исходя из номинальной мощности холостого двигателя. Поскольку холостой двигатель запускается без механической нагрузки, его размер не является критическим, и для ориентировки подойдет любое значение от 50 до 100 микрофарад на лошадиную силу.Чем выше номинал, тем быстрее двигатель набирает скорость и потребляет больше тока при запуске. Пусковой конденсатор 220–250 В переменного тока, 270–324 микрофарад продается за новый примерно за 15 долларов.

Рабочие конденсаторы не являются обязательными. Преобразователь будет нормально работать и без них, однако вы сможете получить только около 80% мощности от трехфазных двигателей из-за низкого тока в третьей линии. Рабочие конденсаторы обычно рассчитаны на 330 или 370 В переменного тока. Необходимо использовать маслонаполненный тип. Они рассчитаны на непрерывный режим работы переменного тока, в то время как электролитический тип не работает и может взорваться.Маслонаполненный тип не потеряет емкость с годами, поэтому его можно купить подержанным или излишним. Новый рабочий конденсатор на 50 мкФ может стоить 50 долларов при использовании или всего 7 долларов в избытке. Его можно определить по металлическому корпусу и овальной форме (иногда прямоугольной или даже круглой). Назначение рабочих конденсаторов — уравновешивать напряжение и ток в трех фазных линиях. Один набор подключается между линиями 1 и 3. Другой подключается между линиями 2 и 3. Набор может потребоваться, потому что, если требуется более 50 микрофарад, два или более отдельных конденсатора должны быть подключены параллельно, чтобы получить желаемое значение. .Наилучший способ их определения — это методом проб и ошибок использование амперметра клещевого типа на трехфазных линиях при работающем трехфазном двигателе. Для идеального баланса каждый набор может иметь разное значение. Для руководства или если идеальная балансировка токов не требуется, рейтинг в микрофарадах можно оценить по номинальной мощности холостого двигателя. Использование одинаковой емкости от 12 до 16 микрофарад на каждую лошадиную силу должно привести к удовлетворительному балансу.

Рисунок 3 Рисунок 4

Влияние рабочих конденсаторов на напряжение и ток в трех фазных линиях показано на на рисунке 3, и на рисунке 4. На рисунке 3 холостому двигателю мощностью 3/4 лошадиных сил требуется около 18 микрофарад между линиями 1-3 и 2-3. На рисунке 4 холостому двигателю мощностью 5 лошадиных сил требуется около 70 микрофарад между фазами. Этот холостой ход был лучше всего сбалансирован с 80 микрофарадами между линиями 1-3 и 60 микрофарадами между линиями 2-3, хотя 70 микрофарад между ними были лишь немного хуже. Рисунок 5 Рисунок 6

Во время испытаний на балансировку тока трехфазный двигатель вращал только шпиндель на токарном станке, металл не резался.Это было сделано для получения повторяемой, хотя и небольшой нагрузки. В таблице 3 показан баланс тока с использованием различных рабочих конденсаторов.

Самозапускающийся фазовый преобразователь использует емкость только между одной фазой (1-3) вместо использования двух наборов, как здесь рекомендуется. Результат попытки этого с тем же фазовым преобразователем мощностью 5 лошадиных сил показан на рисунке 5. Баланс напряжений и токов улучшился по сравнению с отсутствующими конденсаторами, но не так хорошо, как установка емкости между линиями 1-3 и линиями 2-3.В любом случае, в качестве побочного преимущества, потребление однофазного тока, которое включает как фазовый преобразователь, так и потребляемую мощность двигателя нагрузки, также будет значительно снижено, как показано на рисунке 6. Когда 3-фазные двигатели не работали, а работал только холостой ход. во время работы однофазный ток без рабочих конденсаторов составлял 14,8 ампер, а с рабочими конденсаторами он составлял всего 4,4 ампера, как показано треугольниками на рисунке 6. Это 70-процентное снижение тока впечатляет, но из-за изменения коэффициента мощности фактическое Потребляемая мощность изменилась всего с 379 Вт до 295 Вт или 22%.

Таблица 3.
Только токарный шпиндель с токарным двигателем мощностью 1/2 л.с.

 Однофазная линия Трехфазная линия
Амперы Вольт пФ Вт ----- Амперы ------ Емкость
                          Линия1 Линия2 Линия3 пФ Вт 1-3 2-3

17,22 246,2 0,16 685 2,37 2,42 0,43 0,45 289 0 0
15,85 246,7 0,16 627 2,27 2,33 0,59 0,43 279 10 10
10,13 246,6 0,22 545 1,91 2,09 1,29 0,39 279 50 50
 8.67 246,2 0,26 557 1,83 2,06 1,52 0,37 279 60 60
 7,15 245,6 0,29 512 1,68 2,00 1,72 0,32 240 70 70
 7,13 245,6 0,29 504 1,81 1,88 1,76 0,32 249 80 60

Чтобы гарантировать, что размер рабочих конденсаторов не будет слишком большим при резке металла, была взята пара точек данных при скорости вращения шпинделя 130 об / мин и скорости подачи 0,004 дюйма / оборот при уменьшении диаметра куска мягкого материала. стали. Первоначальный диаметр составлял 1,850 дюйма.Первый проход 0,030 уменьшил диаметр вдвое до 1,790. Второй проход 0,060 начался с диаметра 1,790 и уменьшился до 1,670. В таблице 4 приведены результаты, которые показывают баланс, аналогичный тому, когда использовалась такая же емкость, а шпиндель не резал металл.

Таблица 4.
60 мкФ между строками 1-3 и 2-3.

 Однофазная линия Трехфазная линия
Ампер Вольт пФ Вт ----- Ампер ------
                        Линия 1 Линия 2 Линия 3 пФ Вт

8.67 246,2 0,26 557 1,83 2,06 1,52 0,37 279 Только шпиндель
8,71 247,1 0,26 565 1,83 2,08 1,53 0,40 303 0,030 дюйма
8,85 247,1 0,30 648 1,90 2,18 1,58 0,50 387 0,060 дюйма резка

На схеме ниже показаны два реле.

Реле № 1 является главным силовым реле и должно иметь номинальную мощность двигателя, соответствующую размеру холостого двигателя. Их часто называют магнитными контакторами. Он имеет два основных полюса для переключения однофазных линий 220 В переменного тока и вспомогательный набор контактов, используемых для фиксации катушки реле, находящегося под напряжением, когда главные контакты замкнуты.Ролик отключается нажатием кнопки останова, которая размыкает цепь катушки, вызывая размыкание контактора. Реле номер 2 используется для подключения пускового конденсатора к цепи. Используется реле, чтобы высокие пусковые токи не проходили через кнопку. Можно использовать реле с номинальным током двигателя или, если используется реле с номинальным током, выберите его, чтобы оно выдерживало как минимум в 2 раза превышающий ток, указанный на паспортной табличке. Фактический ток зависит от размера пускового конденсатора и может быть оценен с помощью следующего уравнения.6 = 24,9 ампер

Электрические нормы требуют отключения для каждой единицы оборудования. Выключатель (или вилка) отделяет все токоведущие проводники от напряжения сети. Для однофазных систем 220 В переменного тока это 2 провода (2-полюсный переключатель), для 3-фазных систем — 3 провода (3-полюсный переключатель). Поскольку на преобразователь фазы подается однофазное питание, он может использовать 2-полюсный разъединитель или 2 из 3 полюсов 3-полюсного переключателя. Каждая единица оборудования, использующая трехфазное питание, также должна иметь собственный трехполюсный рабочий выключатель.Многие из них имеют предохранители как часть переключателя и называются разъединителями с плавкими предохранителями. Для двигателей это полезно, поскольку перегрузки двигателя не обеспечивают достаточной защиты от короткого замыкания, как предохранители. Использование предохранителей с выдержкой времени, патронных предохранителей является обычным для цепей двигателя. Некоторые местные нормы и правила разрешают использовать разъединитель параллельной цепи или автоматический выключатель в качестве рабочего разъединителя для оборудования, если он находится в пределах видимости оборудования. Отключение фазового преобразователя часто может удовлетворить это требование в домашних магазинах.

Холостой двигатель запускается первым и обычно остается включенным, в то время как трехфазные двигатели в цехе включаются и выключаются по мере необходимости. Одновременно можно управлять более чем одним двигателем, и каждый работающий двигатель будет действовать как фазовый преобразователь для других, поэтому общая работающая мощность в лошадиных силах может в 2-3 раза превышать мощность холостого двигателя в лошадиных силах. Если вместо магнитного контактора используется ручной переключатель, то перед включением ручного переключателя необходимо удерживать кнопку включения пускового конденсатора.Когда холостой двигатель запускается (около 1 секунды или меньше), кнопка пускового конденсатора отпускается.

Коммерческие производители статических преобразователей позволяют использовать статический преобразователь для запуска холостого двигателя, чтобы несколько двигателей могли работать одновременно. Однако в некоторых из этих коммерческих устройств используются реле измерения напряжения или тока для включения пускового конденсатора. Если запускается двигатель, размер которого близок к размеру холостого хода (для которого рассчитан статический преобразователь), пусковой ток может понизить линейное напряжение на долю секунды и привести к включению пускового конденсатора.Это может привести к перегрузке статического преобразователя, поскольку другие двигатели работают. Рекомендуемая здесь конструкция не имеет этого ограничения, поскольку пусковой конденсатор включается только тогда, когда оператор нажимает кнопку пуска.

Самозапускающийся преобразователь фазы

Самозапускающийся фазовый преобразователь проще и дешевле, чем преобразователь. Схема самозапуска показана на рис. 7. Однако баланс тока и напряжения на трехфазном выходе больше изменяется в зависимости от нагрузки, так что присутствует некоторый дисбаланс. при нагрузках, отличных от той, для которой была выбрана емкость.Рисунок 7

Для многих цехов допустима небольшая величина дисбаланса, и большинство коммерческих вращающихся фазовых преобразователей являются самозапускающимися. Внутри одного коммерческого вращающегося фазового преобразователя мощностью 2 лошадиных силы было два конденсатора по 30 мкФ, включенные параллельно, что фактически составляет 60 мкФ. Поскольку между батареей конденсаторов и двигателем было только два провода, они должны быть подключены только к одной фазе. В преобразователе на 3 л.с. другого производителя использовались три конденсатора по 40 мкФ (всего 120 мкФ.)

Для простейшего преобразователя без отдельной пусковой схемы использование 25-30 микрофарад на мощность холостого хода между одной из входных линий и третьей (генерируемой) линией обеспечит приемлемый фазовый преобразователь. Если емкость слишком мала, холостой ход либо не заводится, либо запускается очень медленно. Поскольку предохранители с выдержкой времени, обычно используемые для защиты двигателя от короткого замыкания, допускают некоторую перегрузку по току для запуска в течение примерно 5 секунд, рекомендуется использовать достаточную емкость для запуска холостого хода быстрее, чем это значение.Избыточная емкость приведет к тому, что трехфазное напряжение превысит входное линейное напряжение, особенно когда холостой ход не нагружен. В таблицах 5 и 6 показаны напряжения с различной емкостью для фазового преобразователя мощностью 5 и 3 л.с. соответственно. Токарный станок, используемый для нагружения преобразователя при испытаниях, указанных в таблицах 5 и 6, имеет двигатель мощностью 1/2 л.с. используемый сверлильный станок имеет двигатель мощностью 3/4 л.с. По мере увеличения 3-фазной нагрузки напряжения на линиях 1-3 и 2-3 снижались, как показано в таблицах. В таблицах 5 и 6 также показано время, необходимое для запуска холостого хода.Вернитесь назад и сравните , рис. 4, и , рис. 5, и решите, стоит ли улучшение балансировки выхода дополнительных усилий отдельной пусковой схемы, которая требуется, если к обеим линиям 1-3 и 2-3 подключена одинаковая емкость.

Таблица 5.
Самозапускающийся холостой ход 5 л.с.

 Время пуска, 3-фазные напряжения
                 Секунды L1-L2 L1-L3 L2-L3

120 мкФ: 2,6 247,1 262,8 238,7 Без нагрузки
                           246.9 255,4 231,0 Токарный станок
                           247.1 251.0 227.2 Токарный и сверлильный станок

130 мкФ: 1,6 246,9 264,8 243,7 Без нагрузки
                           246,6 258,6 234,8 Токарный станок
                           246,2 253,7 229,8 Токарный и сверлильный станок

150 мкФ: 1,0 247,9 270,3 253,6 Без нагрузки
                           246,6 263,2 244,0 Токарный станок
                           247,8 259,2 238,8 Токарный и сверлильный станок

Таблица 6.
Самозапускающийся холостой ход 3 л.с.

 Время пуска, 3-фазные напряжения
                 Секунды L1-L2 L1-L3 L2-L3

 50 мкФ: 0,8 245,6 249,4 225,0 Без нагрузки
                           245,6 239,0 220,0 Токарный станок

 70 мкФ: 0,8 245,5 260,4 238,7 Без нагрузки

100 мкФ: 0,6 246,1 277,7 256,1 Без нагрузки
                           245,9 262,5 245,6 Токарный станок
                           245,6 255,9 236,6 Токарный и сверлильный станок

120 микрофарад: 0.6 245,5 288,0 265,7 Без нагрузки
                           245,7 270,3 254,9 Токарный станок
                           245,3 261,5 245,9 Токарный и сверлильный станок

Автор — Джим Ханрахан.

Коэффициент мощности — индуктивная нагрузка

Коэффициент мощности системы электроснабжения переменного тока определяется как отношение активной (истинной или реальной) мощности от до полной мощности , где

Активная (действительная или истинная) мощность измеряется в ваттах ( Вт, ) и представляет собой мощность, потребляемую электрическим сопротивлением системы, выполняющей полезную работу
Полная мощность измеряется в вольт-амперах (ВА) и представляет собой напряжение в системе переменного тока, умноженное на всем током, который в нем течет.Это векторная сумма активной и реактивной мощности
Реактивная мощность измеряется в вольт-амперах реактивной ( VAR ). Реактивная мощность — это энергия, накапливаемая и разряжаемая асинхронными двигателями, трансформаторами и соленоидами.

Реактивная мощность требуется для намагничивания электродвигателя, но не выполняет никакой работы. Реактивная мощность, необходимая для индуктивных нагрузок, увеличивает количество полной мощности — и требуемую подачу в сеть от поставщика энергии к распределительной системе.

Увеличение реактивной и полной мощности приведет к уменьшению коэффициента мощности — PF .

Коэффициент мощности

Обычно коэффициент мощности — PF — определяют как косинус фазового угла между напряжением и током — или « cosφ »:

PF = cos φ

где

PF = коэффициент мощности

φ = фазовый угол между напряжением и током

Коэффициент мощности, определенный IEEE и IEC, представляет собой соотношение между приложенной активной (истинной) мощностью — и полная мощность , и в общем случае может быть выражена как:

PF = P / S (1)
, где
PF = коэффициент мощности
P = активная (истинная или действительная) мощность (Вт)
S = полная мощность (ВА, вольт-амперы)

Низкий коэффициент мощности — это результат lt индуктивных нагрузок, таких как трансформаторы и электродвигатели.В отличие от резистивных нагрузок, создающих тепло за счет потребления киловатт, индуктивные нагрузки требуют протекания тока для создания магнитных полей для выполнения желаемой работы.

Коэффициент мощности является важным измерением в электрических системах переменного тока, потому что

общий коэффициент мощности меньше 1 указывает на то, что поставщик электроэнергии должен обеспечить большую генерирующую мощность, чем фактически требуется
Искажение формы сигнала тока, которое способствует снижению коэффициента мощности, составляет вызванные искажением формы сигнала напряжения и перегревом в нейтральных кабелях трехфазных систем

Международные стандарты, такие как IEC 61000-3-2, были установлены для управления искажением формы сигнала тока путем введения ограничений на амплитуду гармоник тока.

Пример — коэффициент мощности

Промышленное предприятие потребляет 200 A при 400 В , а трансформатор питания и резервный ИБП рассчитаны на 400 В x 200 A = 80 кВА .

Если коэффициент мощности — PF — нагрузки составляет 0,7 — только

80 кВА × 0,7
= 56 кВт

Система потребляет

реальной мощности. Если коэффициент мощности близок к 1 (чисто резистивная цепь), система питания с трансформаторами, кабелями, распределительным устройством и ИБП может быть значительно меньше.

Любой коэффициент мощности меньше 1 означает, что проводка схемы должна пропускать больший ток, чем тот, который был бы необходим при нулевом реактивном сопротивлении в цепи для передачи того же количества (истинной) мощности на резистивную нагрузку.

Зависимость поперечного сечения проводника от коэффициента мощности

Требуемая площадь поперечного сечения проводника с более низким коэффициентом мощности:

Коэффициент мощности	1	0,9	0.8	0,7	0,6	0,5	0,4	0,3
Поперечное сечение	1	1,2	1,6	2,04	2,8	2,8	2,8

Низкий коэффициент мощности дорог и неэффективен, и некоторые коммунальные предприятия могут взимать дополнительную плату, если коэффициент мощности меньше 0,95 . Низкий коэффициент мощности снизит распределительную способность электрической системы из-за увеличения тока и падения напряжения.

«Опережающий» или «запаздывающий» коэффициенты мощности

Коэффициент мощности обычно указывается как «опережающий» или «запаздывающий», чтобы показать знак фазового угла.

При чисто резистивной нагрузке полярность тока и напряжения изменяется ступенчато, а коэффициент мощности будет 1 . Электрическая энергия течет в одном направлении по сети в каждом цикле.
Индуктивные нагрузки — трансформаторы, двигатели и обмотки — потребляют реактивную мощность, форма кривой тока которой отстает от напряжения.
Емкостные нагрузки — конденсаторные батареи или подземные кабели — генерируют реактивную мощность с фазой тока, опережающей напряжение.

Индуктивные и емкостные нагрузки накапливают энергию в магнитных или электрических полях в устройствах во время частей циклов переменного тока. В течение остальных циклов энергия возвращается обратно в источник питания.

В системах с преимущественно индуктивными нагрузками — обычно на промышленных предприятиях с большим количеством электродвигателей — запаздывающее напряжение компенсируется конденсаторными батареями.

Коэффициент мощности трехфазного двигателя

Полная мощность, необходимая индуктивному устройству, например, двигателю или аналогичному, состоит из

Активная (истинная или действительная) мощность (измеряется в киловаттах, кВт)
Реактивная мощность — Нерабочая мощность, вызванная током намагничивания, необходимая для работы устройства (измеряется в киловарах, кВАр)

Коэффициент мощности трехфазного электродвигателя может быть выражен как:

PF = P / [(3) ^1/2 UI] (2)
где
PF = коэффициент мощности
P = приложенная мощность (Вт, Вт)
U = напряжение (В)
I = ток (А, амперы)

— или альтернативно:

P = (3) ^1/2 UI PF

= (3) ^1/2 U I cos φ (2b)

U, l и cos φ обычно указаны на паспортной табличке двигателя.

Типичные коэффициенты мощности двигателя

нагрузка 1/2 нагрузки

Мощность (л.с.)	Скорость (об / мин)	Коэффициент мощности (cos φ )
Мощность (л.с.)	Скорость (об / мин)	Без нагрузки		3/4 нагрузки	полная нагрузка
0-5	1800	0,15 — 0,20	0,5 — 0,6	0,72	0,82	0,84	— 20	1800	0.15 — 0,20	0,5 — 0,6	0,74	0,84	0,86
20-100	1800	0,15 — 0,20	0,5 — 0,6	0,79
0,86	100-300	1800	0,15 — 0,20	0,5 — 0,6	0,81	0,88	0,91

Коэффициент мощности по отрасли

Типичные неулучшенные коэффициенты мощности:

75 9027 Электрохимический5 70

40 Промышленность	Коэффициент мощности
Пивоварня	75-80
Цемент	75-80
Химический	65-75
Литейное производство	75-80
Поковка	70-80
Hospi tal	75-80
Производство, станки	60-65
Производство, краска	65-70
Металлообработка	65-70

9027 — 80
Офис	80-90
Масляный насос	40-60
Производство пластмасс	75-80
Штамповка
65-80
Текстиль	35-60

Преимущества коррекции коэффициента мощности

Снижение счетов за электроэнергию — отсутствие штрафа за низкий коэффициент мощности от энергокомпании
Повышенная производительность системы — дополнительные нагрузки можно добавить без перегрузки системы
улучшенная рабочая характеристика системы s за счет уменьшения потерь в линии — из-за меньшего тока
улучшенные рабочие характеристики системы за счет увеличения напряжения — предотвращение чрезмерных падений напряжения

Коррекция коэффициента мощности с помощью конденсатора

Поправочный коэффициент конденсатора
Коэффициент мощности до улучшения (cosΦ)	Коэффициент мощности после улучшения (cosΦ)
Коэффициент мощности до улучшения (cosΦ)	1.0	0,99	0,98	0,97	0,96	0,95	0,94	0,93	0,92	0,91	0,90

75 9027 1,503 9027 1,503 902

2

,52	1,44	1,40	1,37	1,34	1,30	1,28	1,25
0,55	1,52	1.38	1,32	1,28	1,23	1,19	1,16	1,12	1,09	1,06	1,04
0,60		1,03	0,60	902 902 902 902 902 902 902 902 902 902 902 902 902 902 902 1,01	0,97	0,94	0,91	0,88	0,85
0,65	1,17	1,03	0.97	0,92	0,88	0,84	0,81	0,77	0,74	0,71	0,69
0,70	1,02	0,88 902 902 902 902	0,88 902 0,66	0,62	0,59	0,56	0,54
0,75	0,88	0,74	0,67	0.63	0,58	0,55	0,52	0,49	0,45	0,43	0,40
0,80	0,75	0,61	0,54 902 902 902 902	0,54 902 0,35	0,32	0,29	0,27
0,85	0,62	0,48	0,42	0,37	0.33	0,29	0,26	0,22	0,19	0,16	0,14
0,90	0,48	0,34	0,28	902 902 902 902 902 0,06	0,02
0,91	0,45	0,31	0,25	0,21	0,16	0,13	0.09	0,06	0,02
0,92	0,43	0,28	0,22	0,18	0,13	0,10	0,06	0,10	0,06	0,25	0,19	0,15	0,10	0,07	0,03
0,94	0.36	0,22	0,16	0,11	0,07	0,04
0,95	0,33	0,18			9271 0,027 902	0,96	0,29	0,15	0,09	0,04
0.97	0,25	0,11	0,05
0,98	0,20	0,06

Пример — Повышение коэффициента мощности с помощью конденсатора

Электродвигатель мощностью 150 кВт имеет коэффициент мощности до улучшения cosΦ = 0.75 .

При требуемом коэффициенте мощности после улучшения cosΦ = 0,96 — коэффициент коррекции конденсатора составляет 0,58 .

Требуемая мощность KVAR может быть рассчитана как

C = (150 кВт) 0,58

= 87 KVAR

Особенности подключения трехфазного двигателя к однофазной сети

Расчет емкости конденсаторов для подключения

Выбор типа конденсаторов для подключения

Схемы подключения трехфазного двигателя к однофазной сети

1. Схема «треугольник»

2. Схема «звезда»

Пошаговая инструкция по подключению трехфазного двигателя к сети 220В

Проверка правильности подключения двигателя

Возможные проблемы при подключении и их решение

Меры безопасности при работе с электродвигателями

Как подобрать конденсатор для подключения двигателя: расчет ёмкости в мкФ | Строительный журнал САМаСТРОЙКА

Виды конденсаторов

Подбор конденсатора для трехфазного двигателя

Как рассчитать емкость конденсатора для однофазного двигателя

Читайте также:

Подключение электродвигателя в однофазную сеть на 220 вольт.

Схема подключения однофазного электродвигателя:

Как подключить электродвигатель в сеть 220В

Как подключить электродвигатель

Как подключается электродвигатель

Как проверить электродвигатель на работоспособность

Электродвигатели однофазные АИРЕ 220В — электрические параметры

Электродвигатели однофазные АИСЕ 220В — электрические параметры

Как выбрать конденсаторы для подключения однофазного и трехфазного электродвигателя в сеть 220 в

Как подобрать конденсатор

Что такое конденсатор

Блиц-советы

Выбор пускового конденсатора для электродвигателя

Использование электролитических конденсаторов

Как подключить пусковой и рабочий конденсаторы

Замена и подбор пускового/рабочего конденсатора

Типы конденсаторов

Схема подключения «Треугольник»

Использование электролитических конденсаторов

Виды пусковых конденсаторов

Как рассчитать емкость рабочего конденсатора

Как определить оптимальную величину емкости

Расчет рабочей емкости

Подбор пусковой емкости

Расчет емкости

Устройство и предназначение конденсаторов

Включение трехфазного электродвигателя в однофазную сеть питания

Специфика схем с конденсаторами

Схемы подсоединения к линии 380 В

Схемы включения в однофазную сеть

Тип сборки «Треугольник»

Тип сборки «Звезда»

Схема подключения двигателя на 220в через конденсатор пусковой и рабочий

Схема подключения однофазного двигателя через конденсатор

Схема подключения трёхфазного двигателя через конденсатор

Онлайн расчет емкости конденсатора мотора

Реверс направления движения двигателя

Схема подключения электродвигателя на 220В через конденсатор

Схемы подключения

Как рассчитать емкость

Однофазный асинхронный двигатель, схема подключения и запуска

Отличие от трехфазных двигателей

Как это работает

Основные схемы подключения

Другие способы

С экранированными полюсами и расщепленной фазой

С асимметричным магнитопроводом статора

Подбор конденсатора

Проверка и замена пускового конденсатора

Для чего нужен пусковой конденсатор?

Основные параметры конденсаторов

Проверка пускового и рабочего конденсаторов

Замена и подбор пускового/рабочего конденсатора

Типы конденсаторов

Запуск 3х фазного двигателя от 220 Вольт

Рис 1. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник»

Рис. 2. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «звезда»

Рис. 3. Схема подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник» с пусковым конденсатором С

Рис. 4. Изменение направления вращения ротора однофазного двигателя переключением пусковой обмотки

— Caldwell Electric

Выбор пускового конденсатора

124-149 MFD мкФ Пусковой конденсатор электродвигателя 220-250 В — 250 В

Характеристики

1.Договор купли-продажи

2. Заказы
