Выключатель перекрестный что это такое: нюансы выбора устройства + тонкости установки

Содержание

нюансы выбора устройства + тонкости установки


Перекидной переключатель, или как его еще называют маршевый, сдвоенный, реверсивный, перекрестный, — это элемент электросети, который инвертирует (переводит в противоположное состояние) коммутацию подсоединенных к нему проводников.

Используется перекидной выключатель для управления группой или одним осветительным прибором из нескольких мест.

В этом материале мы подробно расскажем о принципах и особенностях работы таких выключателей, а также приведем самые распространенные способы их подключения.

Содержание статьи:

Сфера применения перекидных устройств

Перекидные выключатели применяются не так часто, но недооценивать их роль в организации освещения нельзя. Представьте ситуацию, когда в длинном коридоре или в начале лестничного марша установлен всего один выключатель и приходится проходить немалые расстояния в темноте, чтобы включить свет.

Монтаж на два направления вполне способен решить эту проблему, а перекидной (перекрестный) станет незаменимым:

  • в трехуровневой квартире — устанавливают около площадки второго этажа;
  • в большом коридоре или холле — установленный возле каждой двери, он значительно облегчит передвижение в темное время суток;
  • в спальне — можно установить один около двери и два возле места отдыха, и больше не придется вставать, чтобы выключить свет.

Использовать перекидной выключатель можно также для включения освещения на улице или в гараже, управляя светильником из дома, беседки, террасы и т. д.

Выходя ночью из комнаты в коридор, пользователь может включить свет сразу, а не передвигаться в темной комнате в поисках выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

  1. По способу включения их делят на поворотные, клавишные и рычажные типы;
  1. По способу установки – на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне.

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

  • в обычном их две;
  • в переходном их три;
  • в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

На схеме фазный проводник обозначен красным цветом, нулевой — голубым. А 1 — базовая схема подключения; А 2 — еще один вариант принципиальной схемы подключения; В1 — способ разводки, при котором подключение каждого элемента цепи осуществляется через распределительную коробку; В 2 — способ подключения с использованием старой маленькой распределительной коробки и подрозетника из-под демонтированного обычного выключателя

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.

Усовершенствуют систему путем установки централизованного управления.

Устройство перекидного выключателя перекрестного типа всегда рассчитано на одну осветительную группу. В случае необходимости подключения двух групп светильников используют или два переключателя или составляют один из двух отдельных блоков

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.

Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

Схема подключения проходных и перекрестных выключателей в системе управления освещением из нескольких мест. L — фазный проводник; N — ноль

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

  • Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
  • К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
  • Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Прокладка электросети для организации освещения с использованием распределительных коробок хороша тем, что в случае неисправности легче определить поврежденный участок электропровода

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.

Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее – читайте .

Профессиональное подключение видно сразу — все провода уложены в распределительной коробке компактно и аккуратно

Прямой способ подключения

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные , они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.

Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

К такому способу подключения приходят еще и потому, что не всегда пользователи хотят видеть несколько распределительных коробок у себя на стене — это дополнительные элементы, которые приходится скрывать от глаз

Как происходит монтаж электрической системы без распаячной коробки:

  1. От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
  2. Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
  3. От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
  4. Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

Все проводники, которые соединяются между собой в подрозетнике, достаточно трудно будет там уместить. Поэтому используют более плоские и компактные клеммы. Решить проблему размещения можно также с помощью использования больших подрозетников — с глубиной 60 мм

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.

Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

Проводят также установку распределительных коробок за подвесным потолком. В этом случае всех их сосредотачивают в одном месте, а доступ обеспечивают устройством ревизионного люка

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта.

На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно. Все тонкости выбора проходных выключателей рассмотрены в .

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне.

Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Выводы и полезное видео по теме

Принцип действия перекидного выключателя:

Как работает перекидной выключатель:

Подключение в электросети TN-S (с заземлением, PE):

Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.

Если у вас есть опыт самостоятельного монтажа перекидного выключателя, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты нужно обязательно обратить внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Перекрестный выключатель: назначение и устройство + схема подключения и монтаж

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

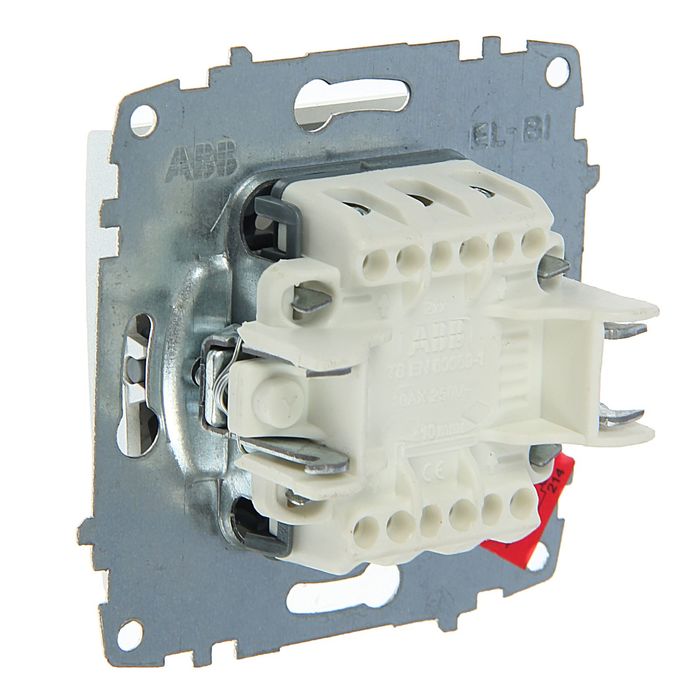

Устройство перекрестного выключателя

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

Обратите внимание

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1.

С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2.

С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.

Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2).

В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Важно

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток).

Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Источник: https://sesaga.ru/sxema-i-podklyuchenie-perekrestnogo-vyklyuchatelya.html

Перекрестный выключатель: схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Дабы пользоваться электроэнергией было удобно, приборы подачи света часто подключают к нескольким пультам управления. Благодаря установке перекрёстных выключателей получается гасить и подавать свет одной лампы из нескольких пунктов. Как выглядит схема их подключения, расскажем ниже.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов.

В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор.

Совет

Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

  • клавишными, то есть переключателями, функция которых — разрыв одной цепи и замыкание другой;Коммутационный аппарат произведён под маркой «Legrand»
  • поворотными или коммутационными аппаратами, замыкающими контакты во время изменения положения специального механизма.Такой коммутационный аппарат смотрится оригинально

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест.

Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте.

Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами.

Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами.

При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

  • подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
  • переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
  • к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью.

Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь.

Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Коммутационные аппараты, используемые в связке с проходными выключателями, производит много фирм. Но, несмотря на разнообразие этих электротехнических изделий, их технические характеристики схожи.

Схема подключения выключателей из нескольких зон

Перекрёстный выключатель монтируют в раз с двумя проходными, при этом почти все соединения важно провести через распределительную коробку.

Коммутационный аппарат устанавливают так, чтобы он стал связующим звеном между остальными выключателями: в него вводят, а затем выводят по две жилы каждого электротехнического изделия.

Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм.

Подключение перекрёстного выключателя проводится в несколько действий:

  • разрабатывают электрическую схему соединений;
  • высверливают каналы, необходимые для укладки проводки;
  • в стену вставляют распределительную коробку такого размера, который бы позволил создать более 7 соединений и провести через неё много проводов;Эту задачу выполняют после отделочных работ
  • рычажком электрощита перекрывают подачу электротока в зону монтажа коммутационного аппарата;
  • от распределительной коробки к щитку, осветительным приборам и выключателям тянут кабель;
  • к контактам светильников подводят нулевую жилу;
  • к контакту первого проходного выключателя подсоединяют фазную жилу;Работа выполняется после отключения электричества
  • систему дополняют парными проводами, идущими от одного выключателя к другому;
  • контакты последнего перекрёстного выключателя подводят к осветительным приборам через распределительную коробку.

Видео: Подключение перекрёстного выключателя

Созданная по правилам и безошибочно выполненная схема контроля освещения с применением проходных и перекрёстных выключателей сделает условия жизни в многоквартирном доме более комфортными.

Проблемы с функционированием ламп останутся позади, если при обустройстве системы управления осветительными приборами из разных точек не экономить на качестве электротехнических изделий.

Надёжные и долговечные перекрёстные выключатели всё равно обойдутся дешевле коммутационных аппаратов с датчиками движения.

Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Практика подключения перекрёстного 2х клавишного выключателя

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартиреТест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

  1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

  1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

  1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

  1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

  • б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
  • а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
  • остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта.

Их замыкание и размыкание включает и выключает светильник.

Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный.

Обратите внимание

К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

  • приходит два провода вместо одного;
  • внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
  • оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4.

К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС.

К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

  • даже при выключенном свете на всех приборах присутствует высокое напряжение;
  • при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

  • К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
  • Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
  • Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
  • Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
  • Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

  • Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
  • Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
  • Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
  • Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
  • На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

  • Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
  • Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
  • Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
  • Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
  • Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Подключение перекрестного выключателя

Установка перекрестного выключателя нужна только в одном случае: для управления освещением помещения из трех мест. Не то, чтобы очень часто, но такая потребность возникает.

Чаще для включения-выключения света на лестничных площадках в трехуровневой квартире или в большом помещении с тремя дверями или в помещении с одним придверным выключателем и двумя прикроватными, впрочем вариантов установки может быть много, а вот принцип один: перекрестный выключатель используется только в комплекте с двумя проходными выключателями .

Понять принцип работы перекрестного выключателя поможет следующий рисунок:

А1 — принципиальная схема работы перекрестного выключателя, вариант А2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 — схема разводки проводов с использованием распределительной коробки.

В2 — схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель.

В варианте В2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым — провода с Нулем.

Важно

Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так:

Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет.

Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:

Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше.

После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо.

Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь.

К тому же вы всегда можете добавить свой комментарий к соответствующей статье.

Для терминалов номер Яндекс Кошелька 410012390761783

Или на карту 5106 2110 0462 8702 Получатель SERGEI GUTOV

Для Украины — номер гривневой карты (Приватбанк) 5168 7423 0569 0962 Получатель Гутов Сергей Михайлович

На всякий случай кошелек webmoney: R158114101090

Доктор Лом. Первая помощь при ремонте, Copyright © 2010-2017

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

  • Проходной переключатель
  • Перекрестный переключатель
  • Двухклавишный проходной переключатель
  • Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет.

Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится.

Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

Совет

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

Обратите внимание

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Навигация по записям

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

  • Выходные полюса замыкаются перекрестно.
  • Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Важно

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Источники: http://doctorlom.com/item141.html, http://vcstroi.ru/sxemy-podklyucheniya-proxodnyx-vyklyuchatelej/, http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-3-mest.html

Источник: http://electricremont.ru/podklyuchenie-perekrestnogo-vyklyuchatelya.html

Перекрестный выключатель

В некоторых зданиях, например, офисных или так называемых «гостинках», коридоры весьма протяженные. Существует и немало домов без лифтов, лестничные клетки которых – это единственный путь наверх и обратно. С наступлением темноты, а иногда и круглосуточно, в зависимости от проекта здания, хождение по таким коридорам и лестницам без включенных лампочек может вызвать стресс.

Но лампочки для экономии электроэнергии надо еще и выключить. Причем на выходе из коридора или лестницы, или, наоборот, перед входом в свою «гостинку». Это делается специальными выключателями, о которых далее будет рассказано подробно.

Коридор «гостинки»

Когда двух точек коммутации недостаточно

Проходя неким протяженным маршрутом, свет включают при входе, а выключают на выходе. Для этого используются проходные выключатели. Они ставятся в двух точках маршрута.

Но при необходимости управления светом еще из одной точки рядом с ней необходим дополнительный коммутатор.

Если проходные содержат один переключающий контакт, то для учета цепей обоих проходных в третьем выключателе должна быть пара аналогичных контактов. Она управляется одной кнопкой.

Чтобы отличить эти коммутаторы друг от друга, на клавише ставится специальный значок:

  • два треугольника с вершинами, расположенными на вертикальной линии у проходных;
  • два треугольника с вершинами, расположенными на горизонтальной линии, или решетка у перекрестных моделей (показано ниже).

Типы выключателей

Примером реального использования перекрестного коммутатора может быть длинный коридор в гостинице или аналогичном здании.

Для того чтобы каждый постоялец мог управлять одним и тем же источником света у своей двери, между парой проходных выключателей, установленных по концам коридора, размещается необходимое количество перекрестных выключателей. Но из-за переключающих контактов они скорее переключатели, хотя и выключают освещение.

Управление освещением из пяти точек

Особенности монтажа

Чтобы присоединить контакты проходных моделей к распределительной коробке, рекомендуется применять кабель с тремя жилами:

Трехжильный кабель для соединения перекрестного выключателя

Схемы соединения в распределительной коробке с перекрестным коммутатором выглядят так:

Схема соединения с распределительной коробкой: №2 – перекрестный коммутатор

Из схемы становится понятно, что для перекрестной модели удобнее всего использовать кабель с четырьмя жилами. Или пару двухжильных проводов. Поскольку перекрестное соединение переключающих контактов применено в самом коммутаторе, в нем сделано только четыре клеммы для присоединения жил:

Внешний вид перекрестной модели со стороны клемм

  • Важно помнить, что расположение клемм соответственно контактам у выключателей, изготовленных разными производителями, отличается.

Поэтому перед заменой любого коммутатора необходимо определить соответствие его клемм деталям контактов. Используя тестер в режиме измерения сопротивления, находят переключающий контакт.

  • Ему соответствует ситуация, при которой один щуп постоянно контактирует с одной клеммой, а другой щуп замыкает контрольную цепь прибора через другую клемму соответственно положению кнопки коммутатора.
  • Важно помнить, что перекрестный переключатель используется только как дополнительный коммутатор применительно к двум проходным выключателям.
  • При замене лампочки, которая управляется такими выключателями, по их положению сложно определить, подается на нее напряжение или нет. Поэтому необходимо снять напряжение с этой электрической цепи и потом заменить лампу новой.

Современные конструктивные решения

Конструктивное исполнение у современных моделей в основном кнопочное. Но для почитателей стиля ретро выпускаются модели с поворотным контактным механизмом:

Поворотные перекрестные выключатели

Электрическая цепь с перекрестными выключателями содержит большое количество проводов. Поэтому рекомендуется предварительно нарисовать ее эскиз.

А при использовании двух и более единиц таких коммутаторов проще разместить соединения в нескольких распределительных коробках. Пример с расположением всех соединений в одной коробке показан ниже. Очевидно, что разобраться с таким количеством скруток непросто.

Лучше установить несколько коробок меньших размеров с небольшим количеством соединений в каждой из них.

Совет

Пример использования одной распределительной коробки для большого количества скруток

В целом инсталляция перекрестного переключателя делается, как обычно, применительно к местным условиям и материалам стен в помещении.

Но именно эти коммутаторы позволяют получить экономию электроэнергии на освещении. Главное – выбрать оптимальное место для их установки, чтобы ими было удобно пользоваться при входе и выходе из помещения.

А также, чтобы пользователи не забывали при выходе отключить освещение.

Источник: https://domelectrik.ru/provodka/vkl-i-vykl/perekrestnyj-vyklyuchatel

Как работает проходной выключатель

Главная » Проводка » Выключатели » Проходные » Изучаем принцип работы проходного выключателя: что это такое и где его установить

Изучаем принцип работы проходного выключателя: что это такое и где его установить

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Схемы с их использованием несколько сложнее, чем традиционные, поскольку подразумевают установку нескольких коммутационных аппаратов.

Освещение с использованием проходных выключателей обычно обустраивают в длинных коридорах, на лестницах, садовых дорожках, в спальнях. Такая схема позволяет, включив свет в одном конце помещения, выключить его в другом, не возвращаясь к первому выключателю.

Виды проходных выключателей

Проходные выключатели классифицируются так же, как и обычные.

По количеству клавиш:

  • одноклавишные;
  • двухклавишные ;
  • трёхклавишные
  • одно- или двухклавишные перекрёстные (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

По типу управления:

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения.

Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия — особенности переключения электрической цепи


Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.


Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.


Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Перекрёстные выключатели: схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.

Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.



При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.

Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Видео инструкция, демонстрирующая принцип работы проходного выключателя
Как выглядит схема подключения проходного выключателя

Чтобы включить свет в комнате, необходимо воспользоваться обычным выключателем, который расположен при входе в помещение. Это традиционный способ, которым все пользуются давно. Но этот вариант сегодня не столь экономичен, тем более, в разрезе последних тенденций, связанных с экономией энергоносителей. Поэтому производители электрических устройств предлагают воспользоваться новинками, которые называются проходные выключатели. Что это такое, какова схема подключения проходного выключателя, для чего они устанавливаются, с какой целью и другие вопросы сегодня часто звучат от потребителей. На них и будем отвечать в этой статье.

Удобство использования проходного выключателя

Итак, рассмотрим несколько вариантов, в которых становится ясно, для чего необходим этот электрический прибор.

  • Вы заходите в спальню, включаете свет, включаете бра или светильник на тумбочке, чтобы перед сном почитать книжку. После чего подходите к двери и выключаете свет. Это хождение для многих неудобно. Поэтому возле кровати устанавливается проходной выключатель. с помощью которого можно отключить общее освещение комнаты.
  • Если в вашем доме есть длинный коридор, то и здесь неплохо бы установить данные приборы: один в начале комнаты, другой в конце. То есть, входите в коридор – включаете свет, выходите – выключаете. Экономия налицо.
  • То же самое касается межэтажных лестниц.
  • В квартирах, где есть проходная комната, выключатель проходного типа – отличное решение экономии электричества.
  • Многие могут сказать о том, что существует выключатели, в которых вмонтировано реле времени. И с помощью него можно неплохо экономить. Суть действия этого прибора заключается в том, что в нем выставляется временной период, в течение которого электроэнергия подается на источник света. Заканчивается время – выключается освещение.

    Все правильно, но житейских ситуаций немало. К примеру, вы поднимаетесь по лестнице между этажами дома налегке. То есть, пробегаете буквально за пару секунд, и времени хватает, чтобы осветить лестничный пролет. В другой раз вы поднимаетесь с тяжелым чемоданом, затрачивая гораздо больше времени на подъем. И вдруг посередине лестничного марша свет выключается. Неудобство большое. К тому же приборы с реле времени не так надежны, как показала практика.

    Что такое проходной выключатель

    Рассматривая схематическую составляющую данного прибора, необходимо сделать заключение, что, скорее всего, это не выключатель, а переключатель. То есть, в нем не два контакта, как у обычного включателя, а три, с помощью которых можно переключать фазы с одной на другую.

    Схема управления светильника из двух мест

    Схема подключения проходного выключателя заключается в том, что необходимо соединить правильно три контакта между собой.

    Внимание! От распределительной (распаячной) коробки к выключателю лучше всего проложить трехжильный кабель. То есть, в распредкоробку будут от каждого входить три жилы.

    Итак, как происходит подключение проходного выключателя?


    Схема проходного выключателя для двух мест

    • Входящий в распаячную коробку общий провод имеет две жилы (фаза и ноль). Нулевая жила соединяется с жилой, идущей на светильник. Фазная жила соединяется с аналогичной одного из выключателей.
    • Затем между собой производится присоединение двух проходных выключателей способом соединения жил по цвету. Чаще всего цвета жил – это красный, зеленый и белый. Так вот белый первого электрического прибора соединяется с фазой общего провода, между собой соединяются зеленые и красные провода. А белый контур второго прибора соединяется с фазой светильника.

    Все, схема готова. Теперь к вопросу, как лучше установить все элементы данной схемы? В принципе, каких-то строгих правил и требований здесь нет. Во главу угла монтажного процесса необходимо заложить экономию строительных материалов. В основном имеется в виду расход электрического провода. Поэтому стоит предварительно провести замеры и выбрать оптимальный вариант (чаще всего это касается места установки распределительной коробки). К тому же скрытая проводка потребует проведения штробления стен, закладки кабеля и заделки штроб штукатуркой или шпаклевкой.


    Что происходит внутри проходного выключателя

    Чтобы понять, как работают проходные выключатели (схема подключения), необходимо рассмотреть, что у него твориться внутри. Итак, внутри прибора три контакта:

  • На один центральный запитывается фаза. На первый от общего входного провода, на второй от светильника.
  • Два остальных контакта соединяются между собой жилами одинакового цвета.
  • При этом центральный контакт – это ключ (переключатель), который будет разъединять или соединять всю электрическую цепь.
  • Схема управления светильника из трех мест

    Иногда есть необходимость использовать для одной точки освещения не два, а отри выключателя. К примеру, длинный коридор, в который выходит сразу несколько дверей. Так вот у каждой двери необходимо установить один выключатель для удобства.

    Как подключить проходной выключатель в данном случае?

    • Во-первых, выключателей должно быть три: два проходных, один перекрестный (спаренный с двумя клавишами).
    • Во-вторых, у проходных выключателей схема подключения та же, что и в первом случае, то есть, с тремя контактами. У перекрестного четыре жилы, а, значит, четыре контакта.

    Внимание! Количество пунктов управления одной лампочкой может быть неограниченным. Единственный сложный момент – это большое количество точек коммутации (соединения) в распределительной коробке. Поэтому, чтобы не запутаться, необходимо правильно промаркировать каждую жилу от каждого выключателя.

    Обычно перекрестный выключатель устанавливается в схему между проходными. При этом присоединение проходит вот в какой последовательности.

    • Проходные выключатели соединяются с общим кабелем и светильником по вышеописанной схеме.
    • С перекрестным соединение происходит по двум контактам с каждой стороны. Вот почему у него четыре жилы, то есть, по две на каждый проходной прибор.
    • При этом внутри перекрестного установлено два ключа (отсюда и две клавиши на панели): один соединяет фазу по зеленному контуру, второй по красному. То есть, каждый контур работает по отдельности.

    Необходимо отметить, что у разных производителей расположение клемм различное. Поэтому, чтобы разобраться в схеме подключения, надо найти ее на задней панели выключателя. Если ее там нет, то рассмотрите упаковку прибора. Если и здесь ее не нашли, тогда вскройте выключатель и пощелкайте клавишами. Визуально будет видно, какой тумблер, какую клемму замыкает. Отсюда и придется проводить присоединение кабелей.

    И еще один момент. С помощью одной группу проходных выключателей можно включать и выключать разные группы осветительных приборов. К примеру, чтобы по одной схеме управлять двумя группами лампочек, необходимо использовать не одинарные проходные выключатели, а двойные с двумя клавишами. При этом в каждом выключателе будет по шесть контактов: два входных, четыре промежуточных для присоединения друг к другу.

    По сути, это два одинарных прибора, встроенных в один корпус. Скажем прямо, схема подключения электрического прибора данного типа непроста. Если есть необходимость включить обе группы лампочек одновременно, нужно просто нажать сразу две клавиши на панели.

    Заключение по теме

    Установка проходных выключателей делает эксплуатацию освещения в доме или квартире удобным. И это первое, для чего эти приборы устанавливаются. Второе – это экономия потребляемой электроэнергии. На сегодняшний день данный критерий считается особо важным. Как было видно из статьи, схема подключения проходного выключателя не очень сложная, так что этот процесс можно провести своими руками. Главное – правильно присоединить контакты проводами между собой. В этом плане поможет цветовая окраска жил. Так что запутаться будет невозможно.

    Разбираемся в схеме проходного выключателя с трех мест



  • Одноклавишный проходной выключатель – где и как используется, схема подключения

  • Какова схема подключения проходного выключателя с 2х мест?

    Проходной выключатель — схема подключения

    Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест. Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции — разрывает или замыкает цепь освещения.

    Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

    При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.

    Где применяются проходные выключатели

    В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).

    1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.

    2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.

    3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.

    Схема подключения и принцип работы проходного выключателя

    Давайте рассмотрим схему подключения и принцип работы проходного выключателя. или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.

    — управление лампой из двух мест.

    Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1 (В-1), а на другом конце проходной выключатель 2 (В-2).

    В нормальном состоянии у нас люстра не горит (переключающий элемент В-1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.


    Рис 1. Схема управления источником света из двух мест.

    Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого люстра будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.

    — управление лампой из трех мест.

    Управлять источником света (лампой, люстрой) можно не только из двух но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.

    При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

    Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель 3.

    Рис 2 Схема управления источником света из трех мест.

    На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-3(1)-3(2)-2.2-2.1 и лампа горит.

    Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-3(1)-3(3)- 2.3-2.1.

    Похожие материалы на сайте:

  • Схема и подключение перекрестного выключателя

    Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

    В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

    Устройство перекрестного выключателя.

    Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

    Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

    Схема перекрестного выключателя.

    Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

    Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

    На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

    На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

    Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

    Подключение перекрестного выключателя.

    Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

    Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

    Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

    Разберем работу схемы в разных положениях контактов выключателей:

    В исходном состоянии контактов, изображенных на схеме 1, лампа горит.
    Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

    Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

    При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

    Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
    В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

    Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

    Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

    На следующем рисунке показан вариант монтажной схемы.

    Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

    Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

    Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

    Если же что-то осталось непонятно, посмотрите этот видеоролик.

    Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
    Удачи!

    Перекрестный выключатель, схема подключения - Доктор Лом

    Установка перекрестного выключателя нужна только в одном случае: для управления освещением помещения из трех мест. Не то, чтобы очень часто, но такая потребность возникает. Чаще для включения-выключения света на лестничных площадках в трехуровневой квартире или в большом помещении с тремя дверями или в помещении с одним придверным выключателем и двумя прикроватными, впрочем вариантов установки может быть много, а вот принцип один: перекрестный выключатель используется только в комплекте с двумя проходными выключателями.

    Понять принцип работы перекрестного выключателя поможет следующий рисунок:

    Рисунок 1.

    А1 - принципиальная схема работы перекрестного выключателя, вариант А2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 - схема разводки проводов с использованием распределительной коробки. В2 - схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель. В варианте В2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым - провода с Нулем.

    Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так:

    Рисунок 2.

    Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет.

    Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:



    Рисунок 3.

    Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше.

    А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье "Записаться на прием к доктору"

    Для терминалов номер Яндекс Кошелька 410012390761783

    Для Украины - номер гривневой карты (Приватбанк) 5168 7422 0121 5641

    Кошелек webmoney: R158114101090

    Или: Z166164591614

    На главную

    13.6 (голосов: 5)
    60814
    Комментарии:
    04-11-2012: андрей

    я сам электрик, и иногда приходиться давать консультации не электрикам или даже электрикам, никогда с такими выключателями дела не имевшими, понимают плохо, а здесь описано и нарисовано очень понятно


    18-11-2012: vladimir

    Спасибо!
    Читал, как ребенок читает интересную книжку с картинками.


    20-08-2014: Андрей

    Сам электрик, но с перекрестными иметь дело не приходилось.Информация полезная!ОГРОМНОЕ СПАСИБО!


    25-11-2014: igorK

    Спасибо большое за информацию. Очень пригодилась.


    24-06-2015: Валерий

    Так можно ставить 2 проходных и все,перекрёстный не нужен!


    24-06-2015: Доктор Лом

    Как я уже говорил, установка перекрестного выключателя нужно только для управления освещением из 3 мест. Когда ставятся два проходных, то это управление освещением из 2 мест.


    22-07-2015: Дмитрий

    Подскажите, где можно приобрести перекрестный выключатель двухклавишный.


    22-07-2015: Доктор Лом

    Если в ближайших строительных магазинах, супермаркетах или на строительных рынках такого переключателя нет, то ищите в интернет-магазинах. Там такое добро всегда есть (а если нет, то менеджер по телефону вам очень красиво расскажет, что вот недавно были, но вот буквально сейчас закончились. Это не страшно, интернет-магазинов много).


    20-06-2017: Алексей

    чё за бред. Где вы видели 2-х клавишный перекрёстный?


    20-06-2017: Доктор Лом

    Вам дать адреса магазинов или сами погуглите?


    08-09-2017: Вячеслав

    доброго времени.

    Установил у себя два проходных между ними перекрестные (управление с 4 мест) в первое время было все нормально, но потом перестали нормально работать (то не включает то не выключает, то один перекрестный то другой) в чем может быть проблема?

    Спасибо.


    09-09-2017: Доктор Лом

    Без схемы подключения и обследования на месте поставить точный диагноз достаточно сложно. Исходя из вашего описания могу предположить, что проблема в низком качестве электрофурнитуры. Проще говоря, выключатели следует заменить, но могу ошибаться. Просто сейчас сдаю объект и там предустановленные выключатели практически все пришлось поменять.


    04-04-2018: Евгений

    За три месяца поменяли два проходных и один перекрестный. Шнайдер электрик! Не советую.


    23-06-2019: Руслан

    Я тоже не видел двухклавишный перекрестный


    08-09-2020: Станислав

    На складе осталось пару перекрестных.Проходных нет и не будет.Можно ли заменить двумя перекресными два проходных?Вместо пяти(четырех) контактов используя лишь три?


    11-09-2020: Доктор Лом

    формально, да.


    Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье "Записаться на прием к доктору" (ссылка в шапке сайта).

    CrossCode - Обзор коммутатора

    Многопользовательская ролевая онлайн-игра (MMORPG) - это уникальный опыт, но еще более уникальным является игра в одиночную одиночную игру. Это именно то, что представляет собой CrossCode , в котором вы играете за Ли, аватара в приключении в рамках основной сюжетной кампании MMO, и встречаетесь с другими игроками в качестве их аватаров в том же квесте. Это умный поворот в жанре ролевых игр, который сам по себе довольно амбициозен.

    Геймплей

    Бой

    CrossCode уникален тем, что сочетает в себе напряженный игровой процесс в жанре Action-RPG с безумством шутеров с двумя джойстиками. Кроме того, вы разблокируете различные боевые элементы, которые позволят вам разработать стратегию с определенными врагами и оценить их слабости. Это дает большое разнообразие боевых действий и добавляет привлекательный и желанный уровень стратегии.

    Аспект, заимствованный из жанра RPG, дерево навыков CrossCode «Circuit» детализировано, но не слишком громоздко.На каждом уровне вы будете зарабатывать Circuit Point (CP), которые можно потратить на получение дополнительных улучшений статистики и разблокировку новых способностей. Это все довольно стандартно, но я должен дополнить дизайн самого дерева тем, что оно начинается из центра и разрастается в четырех направлениях, как по компасу. Этот макет помогает игроку лучше понять, где распределяются очки Ли, делая потенциально сложный процесс легко усваиваемым.

    ролевых игр могут стать утомительными, если ваш аватар медленно перемещается по миру.К счастью, движения Ли на удивление быстры, что делает изучение мира быстрым и увлекательным. Однако это имеет свои недостатки, поскольку частота кадров кажется непостоянной при беге по густонаселенной местности, уменьшая величие окружающей среды.

    Основным недостатком CrossCode является его медленный темп, особенно с часом открытия, полным трудных обучающих программ, которые с самого начала предоставляют вам много информации. Чтобы полностью погрузиться в процесс, нужно слишком много времени, а если вы опытный геймер, это будет особенно утомительно.Однако, как только игра начнет открываться, вы будете вознаграждены фантастическим миром, полным захватывающих игровых механик, потрясающих пейзажей и очаровательных персонажей.

    Вам нравится наш обзор коммутатора CrossCode ? Не забывайте ставить нам лайки на Facebook и подписываться на нас в Twitter, чтобы получать больше контента для Nintendo Switch. Также обратите внимание на

    Что такое Animal Crossing New Horizons на Switch и как в него играть?

    Animal Crossing: New Horizons - очень веселая игра (рис: Nintendo)

    Самый большой релиз года для Nintendo Switch уже вышел, но что это вообще такое и какие советы новичкам для жизни на острове?

    Animal Crossing не похож на другие игры.Он существует уже несколько десятилетий, появляется на каждой новой консоли Nintendo со времен GameCube и предлагает значительно более непринужденный опыт, чем большинство других видеоигр.

    На самом деле нет ничего похожего на Animal Crossing, но у него есть определенные общие черты с такими вещами, как The Sims и Stardew Valley, в том, что здесь нет заранее установленных целей, и все дело в том, чтобы жить виртуальной жизнью в роскоши.

    Вы начинаете игру, переезжая на необитаемый остров, а затем можете исследовать и помогать строить его, так что он привлекает больше жителей, и вы можете улучшить свой дом и местные удобства.

    Когда выйдет Animal Crossing: New Horizons в Великобритании?

    Animal Crossing: New Horizons вышла в пятницу, 20 марта, по цене около 49,99 фунтов стерлингов. Однако у некоторых людей могут возникнуть проблемы с доставкой в ​​данный момент, поскольку Amazon отменил все несрочные поставки как минимум до 5 апреля.

    В других магазинах также может быть медленнее, чем обычно, поэтому лучший способ гарантировать, что вы получите копию сразу, - это купить цифровую версию в Nintendo eShop

    .

    Animal Crossing: New Horizons: советы новичкам

    Одно из первых важных решений, которое вы должны принять, - будет ли ваш остров расположен в северном или южном полушарии.Большинство людей выберут северное полушарие, потому что это означает, что времена года будут следовать за реальным внешним миром, включая время суток, если вы живете в Великобритании. Если вы выберете южное полушарие, это будет похоже на то, как если бы вы жили в Австралии, что может быть привлекательно, если учесть, что вы будете получать разные предметы, насекомых и рыб в разное время года для всех остальных. Однако будьте осторожны со своим решением, поскольку его нельзя будет изменить, когда вы начнете играть.

    Как заработать колокольчики в Animal Crossing

    Когда вы прибываете на остров, у вас почти ничего нет, кроме рубашки на спине, поэтому первое, что вам нужно сделать, это начать зарабатывать внутриигровые деньги, называемые колокольчиками.Самый простой способ сделать это - собрать фрукты с прядей (просто подойдите к ним и нажмите кнопку «А») и ракушки с пляжа. Это мало что вам даст, но это только начало. Ловля рыбы (большинство насекомых на такое не охотятся) также является хорошим источником дохода, если вы научитесь создавать удочку и всегда ударяете лопатой по каждому камню, который видите. В большинстве случаев вы будете получать просто камни и минералы, но один валун в день будет выплевывать деньги.

    Как заработать мили Nook в Animal Crossing

    Технически, в New Horizons есть две игровые валюты, причем Nook Miles работает что-то вроде достижений или трофеев на других консолях.Посмотрите на свой смартфон, и вы увидите все, что можно сделать, чтобы заработать Nook Miles, большую часть из которых вы в любом случае будете делать как обычную часть игры. Через некоторое время вы активируете Nook Miles +, так что следите за этими небольшими бонусами, так как многие из них можно выполнить почти мгновенно, например, сфотографироваться или поприветствовать соседа. Затем, когда вы накопите достаточно миль, вы можете пойти и потратить их в киоске в палатке Тома Нука.

    Что делать, если вы застряли в Animal Crossing

    В Animal Crossing просто невозможно застрять, потому что вам нечего делать.Но особенно в первые несколько недель игры, если вы поговорите с Томом Нуком, он всегда подскажет, чем можно заняться. Иногда у него даже есть какие-то миссии, которые он может дать вам, обычно та, которая предполагает соблазнение большего числа людей переехать на остров. Однако самое важное, что нужно помнить об Animal Crossing, - это то, что это не игра, которую можно «обыграть» и у которой есть концовка. В большинстве случаев ожидается, что вы будете играть в нее всего пару часов в день, часто возвращаясь к ней, но никогда не задерживаясь на ней надолго.

    Как играть онлайн в Animal Crossing

    Одна из причин, по которой многие говорят, что New Horizons идеально подходит для того, чтобы пережить скуку и беспокойство о самоизоляции, заключается в том, что это не только очень расслабляющая игра, но и то, что в нее можно играть и с другими людьми. До восьми человек могут жить на одном острове вместе, играя на одном Switch, или вы можете посетить остров друга с семью другими людьми - или попросить их прийти к вам. Сетевые возможности открываются после одного дня игры, и для их использования требуется подписка Nintendo Switch Online (эквивалент Xbox Live Gold или PSN для Nintendo).

    Если у вас есть это, и на вашем острове открылся аэропорт, просто идите и поговорите с одним из братьев додо. Он спросит, хотите ли вы посетить другой остров или пригласить кого-то, а затем вас спросят, хотите ли вы поиграть со «Все мои друзья», что означает, что люди уже находятся в вашем списке друзей, или с кем-то еще через Додо. Код. Это временный код, который будет работать только для одного посещения, после чего вам понадобится другой код, или вы добавите их в друзья.

    Во время игры по сети вам также лучше всего загрузить приложение Nintendo Switch Online, чтобы вы могли наслаждаться голосовым чатом и управлять списком друзей.

    Напишите по адресу [email protected], оставьте комментарий ниже и подпишитесь на нас в Twitter

    БОЛЬШЕ: Animal Crossing: New Horizons имеет секретные бесплатные подарки, если вы свяжете его с Pocket Camp

    БОЛЬШЕ: Обзор Animal Crossing: New Horizons - жизнь в раю

    БОЛЬШЕ: Animal Crossing: New Horizons Nintendo Direct подтверждает голосовой чат, но не сохраняет в облаке

    Дата выхода

    Animal Crossing Switch УТЕЧКА: Это когда выйдет Animal Crossing? | Игры | Развлечения

    Animal Crossing Switch - одна из самых долгожданных игр, над которыми Nintendo работает в этом году.

    Последний симулятор жизни с Томом Нуком и компанией в главных ролях был представлен на Nintendo Direct в сентябре прошлого года.

    Видеозаписи геймплея пока не показывались, просто выяснилось, что он выйдет в 2019 году.

    Но, похоже, дата выхода Animal Crossing Switch могла быть просочена раньше.

    В своем сообщении онлайн-магазин Base в Великобритании, возможно, сообщил дату выпуска Animal Crossing Switch.

    В базовом списке Animal Crossing Switch указана очень точная дата выпуска - 13 сентября 2019 года.

    Это очень специфично для заполнителя, и Animal Crossing Switch - не единственное название Switch, для которого у Base есть убедительная дата выпуска.

    Base также указала, что Luigi’s Mansion 3 имеет дату выпуска 19 июля 2019 года, а DAEMON X MACHINA - 24 мая 2019 года.

    Еще неизвестно, являются ли эти даты приблизительными или они окажутся фактическими датами выпуска этих предстоящих игр Switch.

    В других новостях Nintendo появились очень интересные заявления о линейке игр Ninty 2019 года.

    Инсайдер индустрии Эмили Роджерс заявила на Resetera, что Nintendo может выпустить в этом году 11 или 12 еще не анонсированных игр Switch.

    Сюда входят четыре загадочных новых релиза, игры в интернет-магазине, порты Wii U, новый комплект Labo, Metroid Prime Trilogy и секретная игра от Retro Studios.

    Секретной игрой от Retro Studios может стать знаменитый Гран-при Star Fox Grand Prix, работа над которым должна вестись.

    Слухи о выпуске mystery Switch в 2019 году совпадают с недавними комментариями House of Mario.

    В брифинге о последних финансовых результатах Nintendo дразнила, что секретный титул должен выйти на Nintendo Switch в 2019 году.

    Ninty сообщила, что в 2019 году на Switch выйдет как минимум одна крупная необъявленная игра, и это то, что «сделает всех счастливыми».

    Поклонники задаются вопросом, что это за мистические игры, и есть теория, что это может быть новая игра Zelda.

    С тех пор, как в 1998 году была выпущена Ocarina of Time, между выпусками Zelda не было более двух лет перерыва.

    Breath of the Wild было выпущено в 2017 году, поэтому, если этот шаблон будет продолжен, в этом году должна быть выпущена новая игра Zelda.

    То, какой могла бы быть новая игра Zelda на 2019 год, еще предстоит выяснить.

    Может, это Skyward Sword HD для коммутатора? Или ремейк прошлой игры серии, такой как Link’s Awakening?

    Или это может быть полноценное продолжение признанного критиками Breath of the Wild?

    Это еще предстоит выяснить, но что можно сказать наверняка, так это то, что следующая Nintendo Direct не может появиться достаточно скоро.

    • Следите за новостями на сайте Express.co.uk о Nintendo Switch

    Перекрестное обучение: что это такое и почему это важно

    О каком кросс-тренинге вы говорите?

    Кросс-тренировка обычно определяется как режим упражнений, в котором используется несколько режимов тренировки для развития определенного компонента физической подготовки.

    Каковы преимущества кросс-тренинга?

    Вот некоторые из многочисленных документально подтвержденных преимуществ кросс-тренинга:

    • Снижение риска травм .Распределяя совокупный уровень ортопедической нагрузки на дополнительные мышцы и суставы, люди могут тренироваться чаще и дольше, не перегружая особо уязвимые участки тела (например, колени, бедра, спину, плечи, локти и ступни). Людям, которые особенно склонны к проблемам с голенями из-за бега на длинные дистанции, следует рассмотреть возможность включения в свои схемы занятий с низкой нагрузкой, таких как эллиптические тренировки, езда на велосипеде и плавание.Тем не менее, следует отметить, что соревнующиеся кросс-тренеры могут получить определенные травмы из-за перегрузки из-за недостаточного мышечного покоя, несбалансированного графика тренировок или того и другого.
    • Повышенная потеря веса . Людям, которые хотят похудеть и снизить жировые отложения, следует выполнять программу упражнений, которая позволяет им безопасно сжигать значительное количество калорий. Исследования показали, что такая цель в большинстве случаев лучше всего достигается, когда люди тренируются в течение относительно продолжительного времени (т.е. более 30 минут) на умеренном уровне интенсивности (то есть от 60 до 85 процентов максимальной частоты пульса). Люди с избыточным весом могут эффективно снизить массу тела и жировые запасы, сочетая два или более физических упражнения в режиме перекрестных тренировок. Например, они могут тренироваться на эллиптическом тренажере в течение 20–30 минут, а затем циклически повторять еще 20–30 минут.
    • Общая физическая подготовка улучшена . Кросс-тренировка может включать в себя упражнения, развивающие мышечную форму, а также аэробную подготовку.Хотя прирост мышечной массы человека обычно будет меньше, чем если бы он или она участвовал только в силовых тренировках, дополнительные преимущества повышения мышечной силы и выносливости могут принести значительные дивиденды. Например, исследования показали, что тренировки с отягощениями могут помочь людям предотвратить травмы, контролировать массу тела и улучшить функциональные возможности.
    • Повышенное соблюдение упражнений . Исследования приверженности к упражнениям показывают, что многие люди бросают программы упражнений из-за того, что им скучно или они травмированы.Кросс-тренинг - это безопасный и относительно простой способ разнообразить программу упражнений. При этом он может сыграть положительную роль в содействии долгосрочному соблюдению физических упражнений, уменьшая частоту травм и устраняя или уменьшая вероятность скуки.

    Впечатляет… с чего начать?

    Основные принципы кросс-тренинга одинаковы независимо от того, тренируетесь ли вы для улучшения здоровья и физической формы или для соревнований. Попробуйте менять программу упражнений от тренировки к тренировке, занимаясь разными видами деятельности, или просто добавьте новую форму упражнений (например,g., тренировки с отягощениями, пилатес, учебный курс) к существующему расписанию тренировок.

    Один из самых простых способов включить кросс-тренинг - это чередовать действия (например, один день бегать, в следующий день подниматься по лестнице, следующий цикл). Вы также можете чередовать занятия в рамках одной тренировки (например, ходьба на беговой дорожке в течение 10 минут, упражнения на эллиптическом тренажере в течение 10 минут и цикл в течение 10 минут, всего 30 минут упражнений).

    Мораль этой истории заключается в том, что кросс-тренинг может предложить вам освежающий физический и психологический вызов.Чего же ты ждешь? Выходи и попробуй что-нибудь новое!

    Модули 1–4

    : концепции коммутации, сети VLAN и ответы на экзамен по маршрутизации InterVLAN

    Последнее обновление: 19 ноября 2020 г., автор: Admin

    CCNA 2 SRWE - Основы коммутации, маршрутизации и беспроводной связи (версия 7.00) - Модули 1–4 - Принципы коммутации, VLAN и ответы на экзамен по маршрутизации между VLAN

    1. Какая команда отображает информацию о настройке auto-MDIX для определенного интерфейса?
      • показать интерфейсы
      • показать контроллеры
      • показать процессы
      • show running-config
        Ответы Объяснение и подсказки:

        Чтобы проверить настройку auto-MDIX для определенного интерфейса, следует использовать команду show controllers ethernet-controller с ключевым словом phy.

    2. Если один конец соединения Ethernet настроен на полнодуплексный режим, а другой конец соединения настроен на полудуплекс, где будут наблюдаться поздние коллизии?

      • на обоих концах соединения
      • на дуплексном конце соединения
      • только на последовательных интерфейсах
      • на стороне полудуплекса соединения
        Ответы Объяснение и подсказки:

        Полнодуплексная связь не вызывает конфликтов.Однако при полудуплексных операциях часто возникают коллизии. Когда соединение имеет две разные дуплексные конфигурации, на полудуплексном конце будут возникать поздние коллизии. Коллизии обнаруживаются в сетях Ethernet. Последовательные интерфейсы используют технологии, отличные от Ethernet.

    3. Какая команда используется для установки переменной среды BOOT, которая определяет, где найти файл образа IOS на коммутаторе?

      • регистр конфигурации
      • загрузочная система
      • загрузчик
      • confreg
        Ответы Объяснение и подсказки:

        Команда загрузочной системы используется для установки переменной среды BOOT.Команды config-register и confreg используются для установки регистра конфигурации. Команда загрузчика поддерживает команды для форматирования файловой системы флэш-памяти, переустановки программного обеспечения операционной системы и восстановления после утерянного или забытого пароля.

    4. Что использует коммутатор для поиска и загрузки образа IOS?

      • Переменная среды BOOT
      • Файл образа IOS
      • ПОСТ
      • конфигурация запуска
      • NVRAM
        Ответы Объяснение и подсказки:

        Переменная среды BOOT содержит информацию о том, где найти файл образа IOS.

    5. Какой протокол повышает безопасность удаленных подключений?

      • FTP
      • HTTP
      • NetBEUI
      • ПОП
      • SSH
        Ответы, объяснения и подсказки:

        SSH позволяет техническому специалисту безопасно подключаться к удаленному сетевому устройству для мониторинга и устранения неполадок. HTTP устанавливает запросы веб-страниц. FTP управляет передачей файлов. NetBEUI не маршрутизируется в Интернете.POP загружает сообщения электронной почты с серверов электронной почты.

    6. Какова характеристика интерфейса обратной связи IPv4 на маршрутизаторе Cisco IOS?
      • Команда выключения не требуется для перевода этого интерфейса в состояние UP.
      • Это внутренний логический интерфейс маршрутизатора.
      • На маршрутизаторе может быть включен только один интерфейс обратной петли.
      • Он назначается физическому порту и может быть подключен к другим устройствам.
        Ответы, объяснения и подсказки:

        Интерфейс обратной связи - это внутренний логический интерфейс маршрутизатора, который автоматически переводится в состояние UP, пока маршрутизатор работает. Он не привязан к физическому порту и поэтому не может быть подключен к какому-либо другому устройству. На маршрутизаторе можно включить несколько интерфейсов обратной петли.

    7. Каков минимальный размер кадра Ethernet, который не будет отброшен получателем в виде короткого кадра?

      • 64 байта
      • 512 байт
      • 1024 байта
      • 1500 байт
        Ответы Объяснение и подсказки:

        Минимальный размер кадра Ethernet составляет 64 байта.Кадры меньше 64 байтов считаются фрагментами коллизии или короткими кадрами и отбрасываются.

    8. После какого этапа последовательности загрузки коммутатора запускается загрузчик?

      • после инициализации ЦП
      • после локализации iOS
      • после инициализации файловой системы флэш-памяти
      • после выполнения POST
        Ответы Объяснение и подсказки:

        Правильный порядок загрузки следующий:
        1.- Коммутатор загружает и выполняет POST.
        2.- Коммутатор загружает программное обеспечение загрузчика.
        3.- Загрузчик выполняет низкоуровневую инициализацию ЦП.
        4.- Загрузчик инициализирует флеш-память.
        5.- Загрузчик находит и загружает образ IOS по умолчанию.

    9. Какое влияние оказывает добавление коммутатора уровня 2 на сеть?

      • увеличение количества пропущенных кадров
      • увеличение размера широковещательного домена
      • увеличение количества сетевых коллизий
      • увеличение размера домена коллизии
        Ответы Объяснение и подсказки:

        Добавление коммутатора уровня 2 к сети увеличивает количество конфликтных доменов и увеличивает размер широковещательного домена.Коммутаторы уровня 2 не уменьшают объем широковещательного трафика, не увеличивают количество сетевых конфликтов и не увеличивают количество пропущенных кадров.

    10. Какая характеристика описывает сквозное переключение?

      • Фрагменты без ошибок перенаправляются, поэтому переключение происходит с меньшей задержкой.
      • Кадры пересылаются без проверки ошибок.
      • На наличие ошибок проверяются только исходящие кадры.
      • Буферизация используется для поддержки различных скоростей Ethernet.
        Ответы, объяснения и подсказки:

        Сквозная коммутация сокращает время ожидания за счет пересылки кадров, как только MAC-адрес назначения и соответствующий порт коммутатора считываются из таблицы MAC-адресов. Этот метод коммутации не выполняет никакой проверки ошибок и не использует буферы для поддержки различных скоростей Ethernet. Проверка ошибок и буферы являются характеристиками коммутации с промежуточным хранением.

    11. В чем существенная разница между концентратором и коммутатором LAN уровня 2?

      • Концентратор расширяет область конфликтов, а коммутатор разделяет области конфликтов.
      • Концентратор разделяет домены коллизии, а коммутатор разделяет широковещательные домены.
      • Каждый порт концентратора является доменом конфликтов, а каждый порт коммутатора - доменом широковещательной рассылки.
      • Концентратор пересылает кадры, а коммутатор пересылает только пакеты.
        Ответы, объяснения и подсказки: Концентраторы

        работают только на физическом уровне, пересылая биты в виде проводных сигналов на все порты и расширяя область конфликтов в сети. Переключает пересылку кадров на уровне канала данных, и каждый порт коммутатора представляет собой отдельный домен конфликтов, который создает больше, но меньшего размера, доменов конфликтов. Коммутаторы не управляют широковещательными доменами, потому что широковещательные кадры всегда пересылаются на все активные порты.

    12. Какое утверждение о решениях о пересылке кадров коммутатора Ethernet является правильным?

      • Решения о пересылке кадров основываются на сопоставлении MAC-адреса и порта в таблице CAM.
      • Пересылка сквозных кадров гарантирует, что недопустимые кадры всегда отбрасываются.
      • Из всех активных портов коммутатора пересылаются только кадры с широковещательным адресом назначения.
      • Одноадресные кадры всегда пересылаются независимо от MAC-адреса назначения.
        Ответы, объяснения и подсказки:

        При сквозной пересылке кадра считываются только первые 22 байта кадра, что исключает последовательность проверки кадра, и, таким образом, недопустимые кадры могут быть переадресованы.Помимо широковещательных кадров, кадры с MAC-адресом назначения, которого нет в CAM, также лавинно рассылают все активные порты. Одноадресные кадры не всегда пересылаются. Полученные кадры с MAC-адресом назначения, который связан с портом коммутатора, на котором они были получены, не пересылаются, поскольку место назначения существует в сегменте сети, подключенном к этому порту.

    13. Как буферы коммутатора влияют на производительность сети?

      • Они обеспечивают проверку ошибок в полученных данных.
      • Они хранят полученные кадры, предотвращая преждевременное отбрасывание кадров при перегрузке сети.
      • Они предоставляют дополнительную память для определенного порта, если автосогласование скорости или дуплексного режима не удается.
      • Они временно удерживают данные при возникновении конфликта, пока не возобновится нормальная передача данных.
        Ответы, объяснения и подсказки: Коммутаторы

        имеют большие буферы кадров, которые позволяют сохранять данные, ожидающие передачи, чтобы данные не были потеряны.Эта функция особенно полезна, если входящий трафик идет от более быстрого порта, чем исходящий порт, используемый для передачи.

    14. Какая характеристика коммутатора помогает поддерживать локальный трафик и снижает перегрузку сети?

      • высокая плотность портов
      • быстрая скорость порта
      • большие буферы кадра
      • быстрое внутреннее переключение
        Ответы Объяснение и подсказки: Коммутаторы

        с большим количеством портов (высокая плотность портов) сокращают количество требуемых коммутаторов и сохраняют часть трафика локально на коммутаторе, что устраняет необходимость пересылки его между коммутаторами.

    15. Какой компонент коммутатора сокращает время обработки пакетов внутри коммутатора?

      • ASIC
      • двухпроцессор
      • большой размер буфера
      • RAM с промежуточным хранением
        Ответы, пояснения и подсказки:

        Специализированные интегральные схемы (ASIC) используются в коммутаторах Cisco для ускорения работы коммутатора, так что коммутатор может иметь увеличенное количество портов без снижения производительности коммутатора.

    16. См. Выставку. Коммутатор получает кадр уровня 2, который содержит MAC-адрес источника 000b.a023.c501 и MAC-адрес назначения 0050.0fae.75aa. Поместите шаги переключателя в том порядке, в котором они происходят. (Используются не все варианты.)

      CCNA2 v7 SRWE - Модули 1–4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 17

      CCNA2 v7 SRWE - Модули 1–4 Концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 001

      Ответы, объяснения и подсказки:

      Первый шаг, который делает коммутатор при обработке кадра, - это проверить, есть ли MAC-адрес источника в таблице MAC-адресов.Если адреса нет, коммутатор добавляет его. Затем коммутатор проверяет MAC-адрес назначения и сравнивает его с таблицей MAC-адресов. Если адрес находится в таблице, коммутатор пересылает кадр на соответствующий порт. Если адрес отсутствует в таблице, коммутатор пересылает кадр на все порты, кроме порта, через который он прибыл.

    17. Какая информация добавляется в таблицу переключения из входящих кадров?

      • MAC-адрес источника и номер входящего порта
      • MAC-адрес назначения и номер входящего порта
      • исходный IP-адрес и номер входящего порта
      • IP-адрес назначения и номер входящего порта
        Ответы Объяснение и подсказки:

        Коммутатор «изучает» или создает таблицу MAC-адресов на основе исходного MAC-адреса по мере поступления кадра в коммутатор.Коммутатор пересылает кадр вперед на основе MAC-адреса назначения.

    18. Какой метод переключения обеспечивает отсутствие ошибок во входящем кадре перед пересылкой?

      • врезной
      • FCS
      • без фрагментов
      • с промежуточным хранением
        Ответы, пояснения и подсказки:

        Коммутаторы используют два метода для передачи кадров: переключение с промежуточным хранением и сквозное переключение.Метод с промежуточным хранением выполняет проверку ошибок в кадре, используя значение контрольной последовательности кадра (FCS) перед отправкой кадра. Напротив, сквозное переключение отправляет кадр, как только часть заголовка, содержащая MAC-адрес назначения, была прочитана и обработана.

    19. См. Выставку. Сколько отображается широковещательных доменов?

      CCNA2 v7 SRWE - Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 09

      • 1
      • 4
      • 8
      • 16
      • 55
        Ответы Объяснение и подсказки:

        Маршрутизатор определяет границу широковещательной рассылки, поэтому каждое соединение между двумя маршрутизаторами является широковещательным доменом.На выставке 4 канала между маршрутизаторами составляют 4 широковещательных домена. Кроме того, каждая локальная сеть, подключенная к маршрутизатору, является широковещательным доменом. 4 LAN на выставке приводят к появлению еще 4 широковещательных доменов, то есть всего 8 широковещательных доменов.

    20. В каких двух случаях администратор должен отключить DTP при управлении локальной сетью? (Выберите два.)

      • при подключении коммутатора Cisco к коммутатору стороннего производителя
      • , когда соседний коммутатор использует режим DTP динамического авто
      • , когда соседний коммутатор использует режим DTP желательно динамического
      • на линках, которые не должны быть транкинговыми
      • на каналах, которые должны динамически пытаться транкировать
        Ответы Объяснение и советы:

        Оптимальная практика Cisco рекомендует отключать DTP на каналах, где транкинг не предназначен, и когда коммутатор Cisco подключен к коммутатору стороннего производителя.DTP требуется для динамического согласования соединительных линий.

    21. Какие две характеристики описывают собственный VLAN? (Выберите два.)

      • Этот тип VLAN, предназначенный для передачи трафика, создаваемого пользователями, также известен как VLAN по умолчанию.
      • Собственный трафик VLAN не будет помечен через магистральный канал.
      • Эта VLAN необходима для удаленного управления коммутатором.
      • Высокоприоритетный трафик, например голосовой, использует собственную VLAN.
      • Собственная VLAN предоставляет общий идентификатор для обоих концов магистрали.
        Ответы, объяснения и подсказки:

        Собственная сеть VLAN назначается соединительным линиям 802.1Q для предоставления общего идентификатора обоим концам магистрального канала. Независимо от того, какой собственный номер VLAN назначен порту, или если порт является VLAN по умолчанию равным 1, порт не маркирует ни один кадр в этой VLAN, когда трафик проходит по магистрали. На другом конце связи принимающее устройство, которое не видит тега, знает конкретный номер VLAN, потому что принимающее устройство должно иметь точный собственный номер VLAN.Собственная VLAN должна быть неиспользуемой VLAN, отличной от VLAN1, VLAN по умолчанию, а также других VLAN. Сети VLAN данных, также известные как пользовательские VLAN, настроены для передачи пользовательского трафика, за исключением трафика с высоким приоритетом, такого как VoIP. Голосовые сети VLAN настроены для трафика VoIP. Управляющая VLAN настроена для предоставления доступа к возможностям управления коммутатором.

    22. На коммутаторе, который настроен с несколькими VLAN, какая команда удалит только VLAN 100 из коммутатора?

      • Переключатель # удалить flash: vlan.dat
      • Switch (config-if) # нет доступа к порту коммутатора vlan 100
      • Switch (config-if) # транк порта коммутатора не разрешен vlan 100
      • Switch (config) # no vlan 100
        Ответы Объяснение и подсказки:

        Для удаления всех VLAN из коммутатора используется команда delete flash: vlan.dat. Чтобы изменить назначенную VLAN для интерфейса, будет использоваться команда конфигурации интерфейса no switchport access vlan 100. Чтобы удалить VLAN 100 в качестве разрешенной VLAN на магистрали, будет использоваться разрешенная магистраль порта коммутатора vlan 100, но это не приведет к удалению VLAN из коммутатора.Чтобы удалить одну VLAN, такую ​​как VLAN 100, можно использовать команду глобальной конфигурации no vlan 100.

    23. См. Выставку. Сетевой администратор проверяет назначения портов и VLAN на коммутаторе S2 и замечает, что интерфейсы Gi0 / 1 и Gi0 / 2 не включены в вывод. Почему интерфейсы отсутствуют в выводе?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 08

      • Несоответствие собственных VLAN между коммутаторами.
      • К интерфейсам не подключен носитель.
      • Они отключены в административном порядке.
      • Они настроены как магистральные интерфейсы.
        Ответы, объяснения и подсказки:

        Интерфейсы, настроенные как магистрали, не принадлежат VLAN и поэтому не будут отображаться в выходных данных команд show vlan Short.

    24. Сеть содержит несколько VLAN, охватывающих несколько коммутаторов.Что происходит, когда устройство в VLAN 20 отправляет широковещательный кадр Ethernet?

      • Все устройства во всех VLAN видят фрейм.
      • Устройства в VLAN 20 и управляющей VLAN видят кадр.
      • Кадр видят только устройства в VLAN 20.
      • Кадр видят только устройства, подключенные к локальному коммутатору.
        Ответы, объяснения и подсказки: Сети

        VLAN создают логические широковещательные домены, которые могут охватывать несколько сегментов VLAN.Кадры Ethernet, которые отправляются устройством в определенной VLAN, могут быть видны только другим устройствам в той же VLAN.

    25. См. Выставку. Все рабочие станции правильно настроены в VLAN 20. Рабочие станции, подключенные к коммутатору SW1, не могут отправлять трафик на рабочие станции на SW2. Что можно было сделать для устранения проблемы?

      CCNA2 v7 SRWE - Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 07

      • Разрешить VLAN 20 на магистральном канале.
      • Включите DTP на обоих концах соединительной линии.
      • Настройте все рабочие станции на SW1 как часть VLAN по умолчанию.
      • Настройте все рабочие станции на SW2, чтобы они были частью собственной VLAN.
        Ответы, объяснения и подсказки:

        Включение DTP на обоих коммутаторах просто позволяет согласовывать транкинг. Строка «Согласование транкинга» на графике показывает, что DTP уже включен. На графике также показано, что собственная VLAN равна 1, а VLAN по умолчанию для любого коммутатора Cisco - 1.На рисунке показано, что ПК должны быть в VLAN 20.

    26. Что происходит с портами коммутатора после удаления VLAN, которой они назначены?

      • Порты отключены.
      • Порты переведены в транковый режим.
      • Порты назначены VLAN1, VLAN по умолчанию.
      • Порты перестают взаимодействовать с подключенными устройствами.
        Ответы, объяснения и подсказки:

        Затронутые порты необходимо перенастроить для активной VLAN.

    27. Сопоставьте поле тега VLAN стандарта IEEE 802.1Q с описанием. (Используются не все варианты.)

      CCNA2 v7 SRWE - Модули 1–4 Концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 002

      Ответы, объяснения и подсказки:

      Заголовок стандарта IEEE 802.1Q включает 4-байтовый тег VLAN:

      • Тип - 2-байтовое значение, называемое значением идентификатора протокола тегов (TPID).
      • Приоритет пользователя - 3-битное значение, поддерживающее реализацию уровня или службы.
      • Идентификатор канонического формата (CFI) - 1-битный идентификатор, который позволяет передавать кадры Token Ring по каналам Ethernet.
      • VLAN ID (VID) - 12-битный идентификационный номер VLAN, который поддерживает до 4096 идентификаторов VLAN.

    28. См. Выставку. В каком режиме коммутатора должен быть назначен порт G0 / 1, если используются передовые методы Cisco?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 04

      • доступ
      • багажник
      • родной
      • авто
        Ответы Объяснение и подсказки:

        Маршрутизатор используется для маршрутизации между двумя сетями VLAN, поэтому порт G0 / 1 коммутатора необходимо настроить в режиме транка.

    29. Согласуйте режим DTP с его функцией. (Используются не все варианты.)

      CCNA2 v7 SRWE - Модули 1–4 Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 003

      Ответы, объяснения и подсказки:

      В динамическом автоматическом режиме интерфейс становится магистральным, если для соседнего интерфейса установлен магистральный или желаемый режим. Желательный динамический режим заставляет интерфейс активно пытаться преобразовать ссылку в магистраль.Режим магистрали переводит интерфейс в постоянный режим магистрали и согласовывает преобразование соседнего канала в магистральный канал. Режим без согласования не позволяет интерфейсу генерировать кадры DTP.

    30. Порт Fa0 / 11 на коммутаторе назначен на VLAN 30. Если в интерфейсе Fa0 / 11 введена команда no switchport access vlan 30, что произойдет?

      • Порт Fa0 / 11 будет отключен.
      • Отображается сообщение об ошибке.
      • Порт Fa0 / 11 будет возвращен в VLAN 1.
      • VLAN 30 будет удален.
        Ответы, объяснения и подсказки:

        При вводе команды no switchport access vlan порт возвращается в VLAN 1 по умолчанию. Порт останется активным как член VLAN 1, а VLAN 30 останется нетронутым, даже если с ним не связаны другие порты. .

    31. Какая команда отображает тип инкапсуляции, идентификатор голосовой VLAN и VLAN режима доступа для интерфейса Fa0 / 1?

      • показать трусы vlan
      • показать интерфейсы Fa0 / 1 switchport
      • показать интерфейс таблицы MAC-адресов Fa0 / 1
      • показать интерфейсы магистрали
        Ответы Объяснение и подсказки:

        Команда show interfaces switchport отображает следующую информацию для данного порта:
        Switchport
        Административный режим
        Рабочий режим
        Административная инкапсуляция транкинга
        Оперативная инкапсуляция транкинга
        Согласование транкинга
        Режим доступа VLAN
        Транкинг VLAN в собственном режиме
        Административная маркировка Native VLAN
        Голосовой VLAN

    32. См. Выставку.Техник программирует коммутатор SW3 для управления трафиком голоса и данных через порт Fa0 / 20. Что, если что-то не так с конфигурацией?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 02

      • В конфигурации все в порядке.
      • Интерфейс Fa0 / 20 может иметь только одну назначенную VLAN.
      • Команда mls qos trust cos должна ссылаться на VLAN 35.
      • Команда, используемая для назначения голосовой VLAN на порт коммутатора, неверна.
        Ответы, объяснения и подсказки:

        Голосовая VLAN должна быть настроена с помощью команды switchport voice vlan 150. Интерфейс коммутатора можно настроить для поддержки одной VLAN данных и одной голосовой VLAN. Mls qos trust cos связан с интерфейсом. Голосовой трафик должен быть доверенным, чтобы поля в голосовом пакете можно было использовать для его классификации для QoS.

    33. Какие четыре шага необходимо выполнить для настройки голосовой VLAN на порту коммутатора? (Выберите четыре).

      • Настройте интерфейс как магистраль IEEE 802.1Q.
      • Назначьте голосовую VLAN на порт коммутатора.
      • Активируйте связующее дерево PortFast на интерфейсе.
      • Убедитесь, что голосовой трафик является доверенным и помечен значением приоритета CoS.
      • Добавьте голосовую VLAN.
      • Настройте интерфейс порта коммутатора с подчиненными интерфейсами.
      • Назначьте порт коммутатора VLAN для передачи данных.
      • Настройте порт коммутатора в режиме доступа.
        Ответы, объяснения и подсказки:

        Чтобы добавить IP-телефон, в порт коммутатора необходимо добавить следующие команды:
        SW3 (config-vlan) # vlan 150
        SW3 (config-vlan) # name voice
        SW3 (config-vlan) # int fa0 / 20
        SW3 (config-if) # доступ в режиме switchport
        SW3 (config-if) # mls qos trust cos
        SW3 (config-if) # switchport access vlan 150

    34. См. Выставку.ПК1 не может связаться с сервером 1. Сетевой администратор выдает команду show interfaces trunk, чтобы начать устранение неполадок. Какой вывод можно сделать на основании вывода этой команды?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 01

      • Интерфейс G0 / 2 не настроен как магистраль.
      • VLAN 20 не создана.
      • Инкапсуляция интерфейса G0 / 1 неверна.
      • Режим DTP неправильно настроен на динамический автоматический на интерфейсе G0 / 1.
        Ответы, объяснения и подсказки:

        В выходных данных канала show interfaces интерфейс G0 / 2 DLS1 не указан. Это указывает на то, что интерфейс, вероятно, не был настроен как магистральный канал.

    35. См. Выставку. В чем причина ошибки, отображаемой в конфигурации маршрутизации между VLAN на маршрутизаторе CiscoVille?

      CCNA2 v7 SRWE - Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 14

      • Интерфейс gig0 / 0 не поддерживает маршрутизацию между VLAN.
      • Команда no shutdown не настроена.
      • Неверный IP-адрес CiscoVille.
      • Команда инкапсуляции dot1Q 20 не настроена.
        Ответы Объяснение и подсказки:

        Шаги по настройке маршрутизации между VLAN должны выполняться в определенном порядке. Перед настройкой IP-адреса на субинтерфейсе сначала необходимо указать команду encapsulation dot1q VLAN_id.

    36. См. Выставку.Сетевой администратор настроил маршрутизатор CiscoVille с указанными выше командами для обеспечения маршрутизации между VLAN. Какая команда потребуется на коммутаторе, который подключен к интерфейсу Gi0 / 0 на маршрутизаторе CiscoVille, чтобы разрешить маршрутизацию между VLAN?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 12

      • Доступ в режиме коммутационного порта
      • без переключателя
      • switchport mode транк
      • switchport mode dynamic желательно
        Ответы Объяснение и подсказки:

        Когда маршрутизаторы настроены для маршрутизации между VLAN, они не поддерживают протокол динамического транкинга, который используется коммутаторами.Для работы конфигураций «маршрутизатор на палке» подключенный коммутатор должен использовать командную магистраль режима switchport.

    37. Средняя школа использует VLAN15 для сети лаборатории и VLAN30 для сети факультета. Что требуется для обеспечения связи между этими двумя VLAN при использовании подхода «маршрутизатор на палке»?

      • Требуется многослойный переключатель.
      • Необходим маршрутизатор как минимум с двумя интерфейсами LAN.
      • Требуются две группы коммутаторов, каждая с портами, настроенными для одной VLAN.
      • Коммутатор с портом, настроенным как транк, необходим при подключении к маршрутизатору.
        Ответы, объяснения и подсказки:

        С маршрутизатором на палке, маршрутизация между VLAN выполняется маршрутизатором с одним интерфейсом маршрутизатора, который подключен к порту коммутатора, настроенному для транкового режима. Несколько подинтерфейсов, каждый из которых настроен для VLAN, можно настроить под одним физическим интерфейсом маршрутизатора.Коммутаторы могут иметь порты, назначенные разным VLAN, но для связи между этими VLAN требуется функция маршрутизации от маршрутизатора. Многоуровневый коммутатор не используется в подходе «маршрутизатор на палке» для маршрутизации между VLAN.

    38. При маршрутизации большого количества VLAN, каковы два недостатка использования метода маршрутизации между VLAN «маршрутизатор на палке», а не метода маршрутизации между VLAN с многоуровневым коммутатором? (Выберите два.)

      • Требуется несколько SVI.
      • Требуется выделенный маршрутизатор.
      • Router-on-a-stick требует, чтобы подинтерфейсы были настроены в тех же подсетях.
      • Router-on-a-Stick требует наличия нескольких физических интерфейсов на маршрутизаторе.
      • Несколько подинтерфейсов могут повлиять на скорость потока трафика.
        Ответы, объяснения и подсказки:

        При использовании метода маршрутизации между VLAN «маршрутизатор на палке» требуется выделенный маршрутизатор. Ему нужен только один физический интерфейс на маршрутизаторе для маршрутизации трафика между несколькими VLAN с использованием субинтерфейсов на одном физическом интерфейсе.С другой стороны, поскольку трафик всех VLAN должен будет проходить через одни и те же физические интерфейсы, это повлияет на пропускную способность. Кроме того, многоуровневый коммутатор может использовать несколько SVI для выполнения маршрутизации между VLAN.

    39. См. Выставку. Сетевой администратор проверяет конфигурацию маршрутизации между VLAN. Пользователи жалуются, что ПК в разных VLAN не могут обмениваться данными. Основываясь на выводе, каковы две ошибки конфигурации на интерфейсе коммутатора Gi1 / 1? (Выберите два.)

      CCNA2 v7 SRWE - Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 11

      • Gi1 / 1 находится в VLAN по умолчанию.
      • Голосовая VLAN не назначена для Gi1 / 1.
      • Gi1 / 1 настроен как транковый режим.
      • Согласование транкинга включено на Gi1 / 1.
      • Неправильно настроен протокол инкапсуляции транкинга.
        Ответы, объяснения и подсказки:

        При использовании устаревших методов маршрутизации между VLAN порты коммутатора, которые подключаются к маршрутизатору, должны быть настроены как режим доступа и им должны быть назначены соответствующие VLAN.В этом сценарии интерфейс Gi1 / 1 должен находиться в режиме доступа с назначенной VLAN 10. Другие параметры являются настройками коммутатора по умолчанию и не влияют на устаревшую маршрутизацию между VLAN.

    40. См. Выставку. Сетевой администратор проверяет конфигурацию маршрутизации между VLAN. Пользователи жалуются, что ПК2 не может связаться с ПК1. Исходя из результатов, какова возможная причина проблемы?

      CCNA2 v7 SRWE - Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 10

      • Gi0 / 0 не настроен как магистральный порт.
      • Командный интерфейс GigabitEthernet0 / 0.5 был введен неправильно.
      • На интерфейсе Gi0 / 0 не настроен IP-адрес.
      • Команда no shutdown не введена на подинтерфейсах.
      • Команда инкапсуляции dot1Q 5 содержит неправильную VLAN.
        Ответы, объяснения и подсказки:

        В маршрутизаторе-на-палке конфигурация подинтерфейса должна соответствовать номеру VLAN в команде инкапсуляции, в этом случае для VLAN 10 следует использовать команду инкапсуляции dot1Q 10.Поскольку используются подинтерфейсы, нет необходимости настраивать IP на физическом интерфейсе Gi0 / 0. Режим транка настраивается на порту коммутатора, который подключается к маршрутизатору. При добавлении подинтерфейсы включаются.

    41. См. Выставку. Сетевой администратор настроил маршрутизатор CiscoVille с указанными выше командами для обеспечения маршрутизации между VLAN. Какой тип порта потребуется на коммутаторе, подключенном к Gi0 / 0 на маршрутизаторе CiscoVille, чтобы обеспечить маршрутизацию между VLAN?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 13

      • маршрутизированный порт
      • порт доступа
      • магистральный порт
      • SVI
        Ответы, пояснения и подсказки:

        Чтобы разрешить конфигурацию «маршрутизатор на палке», коммутатор должен быть подключен к маршрутизатору через магистральный порт для переноса маршрутизируемых VLAN.SVI будет использоваться на многоуровневом коммутаторе, где коммутатор выполняет маршрутизацию между VLAN.

    42. См. Выставку. Сетевой администратор настраивает RT1 для маршрутизации между VLAN. Коммутатор настроен правильно и исправен. Host1, Host2 и Host3 не могут связываться друг с другом. В чем причина проблемы в зависимости от конфигурации маршрутизатора?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 06

      • Интерфейс Fa0 / 0 отсутствует информация о конфигурации IP-адреса.
      • IP-адреса на подынтерфейсах неправильно соответствуют VLAN.
      • Каждый субинтерфейс Fa0 / 0 не требует отдельных команд выключения.
      • Маршрутизаторы
      • не поддерживают инкапсуляцию 802.1Q на субинтерфейсах.
        Ответы, объяснения и подсказки:

        Поскольку Хост 1 (в VLAN 20) имеет IP-адрес 172.18.1.10/27, субинтерфейс Fa0 / 0.1 должен быть настроен с IP-адресом в сети 172.168.1.0/27. Точно так же Fa0 / 0.2 должен быть с IP-адресом в сети 172.168.1.64 / 27 и Fa0 / 0.3 должны быть с IP-адресом в сети 172.168.1.96/27.

    43. См. Выставку. В соответствии с выходными данными команды show running-config для виртуальных локальных сетей 15, 30 и 45 была реализована конфигурация маршрутизатора на палке. Компьютеры в VLAN 45, которые используют сеть 172.16.45.0 / 24, испытывают проблемы с подключением к ПК в VLAN 30 в сети 172.16.30.0 / 24. Какая ошибка, скорее всего, вызывает эту проблему?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 05

      • На GigabitEthernet 0/0 настроена неправильная VLAN.45.
      • Команда no shutdown отсутствует на GigabitEthernet 0 / 0.30.
      • Интерфейс GigabitEthernet 0/0 не имеет IP-адреса.
      • На GigabitEthernet 0 / 0.30 настроен неверный IP-адрес.
        Ответы, объяснения и подсказки:

        Субинтерфейс GigabitEthernet 0 / 0.30 имеет IP-адрес, который не соответствует схеме адресации VLAN. Физическому интерфейсу GigabitEthernet 0/0 не требуется IP-адрес для функционирования подинтерфейсов.Субинтерфейсы не требуют команды no shutdown.

    44. Какова характеристика маршрутизируемого порта на коммутаторе уровня 3?

      • Поддерживает транкинг.
      • Он не назначен VLAN.
      • Обычно используется в качестве канала WAN.
      • Ему не может быть назначен IP-адрес.
        Ответы, объяснения и подсказки:

        Маршрутизируемый порт на коммутаторе уровня 3 обычно используется для соединения между коммутаторами уровня распределения и ядра или между коммутатором уровня 3 и маршрутизатором.Этот порт не получает назначенных ему команд VLAN или транкинга. Вместо этого порт программируется с IP-адресом. Это обычно используется, когда на коммутаторе настроена статическая маршрутизация или когда протокол маршрутизации выполняется между коммутатором уровня 3 и маршрутизатором или другим коммутатором уровня 3.

    45. См. Выставку. Сетевому администратору необходимо настроить маршрутизатор на карте памяти для показанных сетей. Сколько субинтерфейсов необходимо создать на маршрутизаторе, если каждая показанная VLAN должна быть маршрутизирована и каждая VLAN имеет свой собственный субинтерфейс?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 15

      • 1
      • 2
      • 3
      • 4
      • 5
        Ответы Объяснение и подсказки:

        В зависимости от заданных IP-адресов и масок компьютер, принтер, IP-телефон и VLAN управления коммутатором находятся в разных VLAN.В этой ситуации на маршрутизаторе потребуется четыре подинтерфейса.

    46. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # mdix auto?

      • Он автоматически настраивает порт, чтобы для подключения устройств использовался прямой или перекрестный кабель.
      • Он применяет IPv4-адрес к виртуальному интерфейсу.
      • Он применяет адрес IPv6 к виртуальному интерфейсу.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
    47. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # ip address 172.18.33.88 255.255.255.0?

      • Применяет IPv4-адрес к виртуальному интерфейсу.
      • Он применяет адрес IPv6 к виртуальному интерфейсу.
      • Активирует виртуальный или физический интерфейс коммутатора.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
    48. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды терминала BranchSw # configure?

      • Переходит в режим глобальной конфигурации.
      • Он переходит в режим настройки виртуального интерфейса коммутатора.
      • Он применяет IPv4-адрес к виртуальному интерфейсу.
      • Обновляет таблицу MAC-адресов для связанного порта.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
    49. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды терминала BranchSw # configure?

      • Переходит в режим глобальной конфигурации.
      • Сохраняет текущую конфигурацию в NVRAM.
      • Отключает виртуальный или физический интерфейс коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
      • Сохраняет конфигурацию запуска в текущую конфигурацию.
    50. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # shutdown?

      • Отключает виртуальный или физический интерфейс коммутатора.
      • Сохраняет текущую конфигурацию в NVRAM.
      • Активирует виртуальный или физический интерфейс коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
      • Сохраняет конфигурацию запуска в текущую конфигурацию.
    51. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # shutdown?

      • Отключает виртуальный или физический интерфейс коммутатора.
      • Он применяет адрес IPv6 к виртуальному интерфейсу.
      • Он применяет IPv4-адрес к виртуальному интерфейсу.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
    52. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # ipv6 address 2001: db8: a2b4: 88 :: 1/64?

      • Применяет IPv6-адрес к виртуальному интерфейсу.
      • Активирует виртуальный или физический интерфейс коммутатора.
      • Он применяет IPv4-адрес к виртуальному интерфейсу.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
    53. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # exit?

      • Он возвращается в режим глобальной конфигурации.
      • Он возвращается в привилегированный режим.
      • Настраивает шлюз по умолчанию для коммутатора.
      • Переходит в пользовательский режим.
      • Сохраняет конфигурацию запуска в текущую конфигурацию.
    54. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw> enable?

      • Переходит в привилегированный режим.
      • Переходит в режим глобальной конфигурации.
      • Он переходит в режим настройки виртуального интерфейса коммутатора.
      • Обновляет таблицу MAC-адресов для связанного порта.
      • Позволяет настроить IPv6-адрес на физическом интерфейсе коммутатора.
    55. Техник настраивает новый коммутатор Cisco 2960. Каков эффект выполнения команды BranchSw (config-if) # duplex full?

      • Позволяет передавать данные по интерфейсу в обоих направлениях одновременно.
      • Позволяет передавать данные только в одном направлении за раз на интерфейсе
      • Он автоматически настраивает порт, чтобы устройства могли подключаться по прямому или перекрестному кабелю.
      • Настраивает коммутатор как шлюз по умолчанию.
      • Он шифрует пароли пользовательского режима при удаленном подключении пользователей.
    56. Какой тип VLAN не должен передавать голосовой трафик и трафик управления сетью?

      • данные VLAN
      • голосовой VLAN
      • управление VLAN
      • безопасность VLAN
    57. Какой тип VLAN не должен передавать голосовой трафик и трафик управления сетью?

      • данные VLAN
      • магистраль VLAN
      • безопасность VLAN
      • голосовой VLAN
    58. Какой тип VLAN предназначен для резервирования полосы пропускания для обеспечения качества IP-телефона?

      • голосовой VLAN
      • магистраль VLAN
      • безопасность VLAN
      • управление VLAN
    59. Какой тип VLAN изначально является VLAN управления?

      • по умолчанию VLAN
      • собственный VLAN
      • данных VLAN
      • управление VLAN
    60. Какой тип VLAN рассчитан на задержку менее 150 мс в сети?

      • голосовой VLAN
      • желательно VLAN
      • магистраль VLAN
      • безопасность VLAN
    61. Какой тип VLAN используется для разделения сети на группы пользователей или устройств?

      • данные VLAN
      • управление VLAN
      • голосовой VLAN
      • собственный VLAN
    62. Какой тип VLAN настроен специально для сетевого трафика, такого как SSH, Telnet, HTTPS, HHTP и SNMP?

      • управление VLAN
      • безопасность VLAN
      • магистраль VLAN
      • голосовой VLAN
    63. Какой тип VLAN настроен специально для сетевого трафика, такого как SSH, Telnet, HTTPS, HHTP и SNMP?

      • управление VLAN
      • голосовой VLAN
      • безопасность VLAN
      • собственный VLAN
    64. Какой тип VLAN поддерживает немаркированный трафик?

      • собственный VLAN
      • голосовой VLAN
      • безопасность VLAN
      • управление VLAN
    65. Какой тип VLAN поддерживает немаркированный трафик?

      • собственный VLAN
      • желательно VLAN
      • магистраль VLAN
      • безопасность VLAN
    66. См. Выставку.Сетевой администратор настроил R1, как показано. Когда администратор проверяет состояние последовательного интерфейса, интерфейс отображается как отключенный. Какая дополнительная команда должна быть введена на последовательном интерфейсе R1, чтобы активировать интерфейс?

      CCNA2 v7 SRWE - Модули 1–4: концепции коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 18

      • Включить IPv6
      • тактовая частота 128000
      • конец
      • без выключения
        Ответы Объяснение и подсказки:

        По умолчанию все интерфейсы маршрутизатора отключены.Чтобы активировать интерфейсы, администратор должен выполнить команду no shutdown в режиме интерфейса.

    67. См. Выставку. Сетевой администратор хочет настроить Switch2 для разрешения SSH-подключений и запрета Telnet-подключений. Как сетевой администратор должен изменить отображаемую конфигурацию, чтобы удовлетворить требованиям?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 03

      • Используйте SSH версии 1.
      • Измените конфигурацию ключа RSA.
      • Настройте SSH на другой линии.
      • Измените команду ввода транспорта.
    68. Какое решение поможет колледжу уменьшить перегрузку сети из-за коллизий?

      • брандмауэр, который подключается к двум интернет-провайдерам
      • коммутатор с высокой плотностью портов
      • маршрутизатор с двумя портами Ethernet
      • маршрутизатор с тремя портами Ethernet
        Ответы Объяснение и подсказки: Коммутаторы

        обеспечивают микросегментацию, так что одно устройство не конкурирует за одну и ту же полосу пропускания сети Ethernet с другим сетевым устройством, что практически исключает конфликты.Коммутатор с высокой плотностью портов обеспечивает очень быстрое подключение многих устройств.

    69. Какие два утверждения верны в отношении маршрутизации SVI между VLAN? (Выберите два.)

      • Коммутация пакетов выполняется быстрее с SVI.
      • Нет необходимости в подключении к роутеру.
      • Виртуальные интерфейсы поддерживают подинтерфейсы.
      • SVI могут быть объединены в каналы EtherChannels.
      • SVI
      • устраняют необходимость в шлюзе по умолчанию на хостах.
        Ответы, объяснения и подсказки:

        Метод маршрутизации SVI между VLAN быстрее, чем другие методы. Коммутатор может маршрутизировать существующие сети VLAN без маршрутизатора.

    70. См. Выставку. Сетевой администратор настраивает маршрутизацию между VLAN в сети. На данный момент используется только одна VLAN, но вскоре будут добавлены другие. Какой пропущенный параметр показан на графике в виде выделенного вопросительного знака?

      CCNA2 v7 SRWE - Модули 1-4: Принципы коммутации, VLAN и ответы на экзамен по маршрутизации InterVLAN 16

      • Идентифицирует подинтерфейс.
      • Идентифицирует номер VLAN.
      • Идентифицирует собственный номер VLAN.
      • Определяет тип используемой инкапсуляции.
      • Он определяет количество хостов, разрешенных для интерфейса.
        Ответы, объяснения и подсказки:

        Завершенной командой будет инкапсуляция dot1q 7. Часть команды инкапсуляции dot1q включает транкинг и определяет используемый тип транкинга. 7 обозначает номер VLAN.

    71. Какой тип VLAN используется для обозначения немаркированного трафика при пересечении магистрального порта?

      • данные
      • по умолчанию
      • родной
      • менеджмент
        Ответы Объяснение и подсказки:

        Собственная VLAN - это сеть VLAN, которая не получает тег VLAN в заголовке кадра IEEE 802.1Q. Передовой опыт Cisco рекомендует использовать неиспользуемую VLAN (не VLAN для данных, VLAN по умолчанию для VLAN 1 или VLAN управления) в качестве собственной VLAN, когда это возможно.

    72. Сетевой администратор выдает команду show vlan short при устранении неполадок в обращении в службу поддержки пользователей. Какой вывод будет отображаться?

      • назначение и членство в VLAN для MAC-адресов устройств
      • назначение и членство в VLAN для всех портов коммутатора
      • назначение VLAN и инкапсуляция транкинга
      • назначение VLAN и собственный VLAN
        Ответы Объяснение и подсказки:

        Команда show vlan Short предоставляет информацию, отображающую назначение и членство VLAN для всех портов коммутатора на коммутаторе.

    73. Откройте занятие PT. Выполните задачи, указанные в инструкциях к занятиям, а затем ответьте на вопрос.

      Какое сообщение отображается при вводе 10.10.10.1 в адресную строку веб-браузера ПК1?

      • Локальный сервер
      • Тестовый сервер
      • Файловый сервер
      • Cisco Server
        Ответы Объяснение и подсказки:

        Изучение конфигурации коммутатора SW1 показывает, что интерфейс Gi0 / 1 не настроен как магистральный.Выполнение команды настройки интерфейса switchport mode trunk на этом интерфейсе позволит установить связь между ПК1 и Сервером1.

    ▷ Микрочипирование человека, преимущества и недостатки

    • Вам больше никогда не придется беспокоиться о потере кошелька
    • В экстренных случаях медицинский персонал получит легкий доступ к данным о вашем здоровье
    • Вы сможете автоматически контролировать многие из ваших устройств
    • Чипы могут сделать нас главной мишенью для людей с дурными намерениями
    • Нам нужно подумать о том, кому действительно выгодны человеческие микрочипы

    Было предсказано, что в этом году мы станем свидетелями начала микрочипирования человека.Эта технология позволяет, среди прочего, мгновенно проверить, является ли человек тем, кем он себя называет. Имплант RFID (радиочастотная идентификация ближнего действия) может хранить всю информацию, которую мы обычно носим в наших кошельках. Он может передавать нашу идентификационную информацию, когда мы проходим через контрольно-пропускной пункт, позволяя нам пользоваться общественным транспортом и оставлять длинные очереди у кассы в супермаркете в прошлом. Будущее микрочипов захватывающее, с множеством интересных потенциальных применений.Чипы, подобные тем, которые мы сейчас используем для домашних животных, могут стать обычным явлением в следующем десятилетии. Конечно, у технологии есть несколько недостатков - от практических и реалистичных до, возможно, более надуманных и антиутопических. Но хотя некоторые эксперты сомневаются в том, подходят ли эти чипы для использования на людях, тот факт, что они могут предложить множество преимуществ, бесспорен.

    Чип RFID существует уже некоторое время.

    Чип RFID - это, по сути, крошечный двусторонний радиоприемник, размером примерно с рисовое зерно, способный содержать различные типы информации.Он вставляется под кожу, и при сканировании чип может предоставить такую ​​информацию, как идентификационный номер человека, связанный с базой данных с более подробной информацией о пользователе. Кевин Уорвик, профессор кибернетики из Университета Рединга в Великобритании, был первым человеком, имплантировавшим RFID-чип в свою руку в 1998 году. Цель заключалась в том, чтобы проверить, может ли его компьютер отслеживать по беспроводной сети его движения в университете. Когда в начале 2000-х компания Applied Digital Solutions во Флориде начала экспериментировать с имплантацией своих VeriChips - теперь называемых PositiveID - обычным людям, эта технология начала набирать обороты и в 2004 году получила одобрение FDA.

    Чип RFID - это, по сути, крошечный двусторонний радиоприемник, размером примерно с рисовое зерно, способный хранить различные типы информации.

    Преимущества

    RFID-чип может быть полезным инструментом, особенно когда речь идет о чрезвычайных ситуациях, когда мгновенный доступ к нужной медицинской информации может означать разницу между жизнью и смертью. Вот еще несколько преимуществ:

    1. Вам больше никогда не придется беспокоиться о потере кошелька

    Мы используем RFID-чипы во многих наших повседневных делах.Они находятся в карточках, которые мы используем для оплаты покупок в магазине, проезда в общественном транспорте, доступа к зданиям и брать книги в библиотеке. Проблема с этими пластиковыми картами в том, что мы можем их потерять или они могут быть украдены. Имплантированный RFID-чип невозможно потерять или украсть.

    2. Еще более простая идентификация

    Наши паспорта, удостоверения личности и водительские права уже содержат микрочипы, и для перехода от сканирования паспортов к сканированию оружия потребуются минимальные изменения в инфраструктуре на вокзалах, автобусных станциях и в аэропортах.Вы будете идентифицированы без каких-либо действий, кроме как пройти мимо читателя.

    3. Членство в клубах и контроль доступа

    Клубы Baja Beach в Роттердаме, Нидерланды, и Барселоне, Испания, были первыми клубами, которые предложили микрочипирование VIP-клиентам, что позволило им избежать долгого ожидания в очередях и облегчить доступ к функциям членства . Участники используют свои фишки, чтобы отслеживать, что они заказывают, и даже для оплаты еды и напитков. Официанты могут сканировать чипы, а компьютер автоматически снимает с их банковских счетов.Имплантированные чипы RFID также практичны на рабочем месте, в отелях, в спортзалах и в любом другом месте, где необходима идентификация для получения доступа.

    4. Ваша история болезни всегда будет легко доступна

    Имплантированный RFID-чип можно использовать для быстрого доступа к вашей истории болезни: какие антибиотики вы принимали в прошлом, на что у вас аллергия, на какие лекарства вы взять и любую другую медицинскую информацию, имеющую отношение к неотложной медицинской помощи, особенно когда пациент без сознания.Эти имплантаты особенно полезны для людей, страдающих диабетом, сердечно-сосудистыми заболеваниями или болезнью Альцгеймера. Сам чип содержит не всю историю болезни пациента, а уникальный код или номер, которые можно использовать для доступа к информации из базы данных.

    5. Ведение учета пациентов, детей и преступников

    Младенцы нередко путаются в больницах, пожилые люди или пациенты больниц уходят из учреждений по уходу или преступники сбегают из тюрьмы.Также нередко дети теряются в толпе, убегают из дома или становятся похищенными. В этих случаях возможность отслеживать людей означает душевное спокойствие для миллионов опекунов, членов семьи и родителей. В случае похищения первые 4 часа являются наиболее критическими, поскольку убийство обычно происходит в эти сроки. Чип RFID может значительно снизить риск чего-то ужасного.

    6. Вы сможете автоматически управлять многими своими устройствами.

    Представьте себе, что вы можете заводить машину автоматически, открывая переднюю дверь, когда вы приближаетесь к ней, ваш любимый телеканал включается, когда вы садитесь на диван, или термостат, чтобы убедиться, что температура правильная, когда вы приходите домой с работы.Все это возможно с помощью имплантата RFID, который привносит цифровую идентификацию в реальный мир.

    7. Никто, кроме вас, не сможет использовать ваше оружие.

    Smith & Wesson, а также Browning уже разработали систему имплантатов для огнестрельного оружия, которая позволяет только зарегистрированному владельцу стрелять из своего оружия. Ситуации, когда оружие украдено и попадает в чужие руки, или дети, случайно находящие оружие, больше не будут приводить к опасным ситуациям. Кроме того, функция GPS в этом оружии предоставит информацию о том, где, когда и кем был произведен выстрел, оставляя феномен «потерянного оружия» на местах преступлений в прошлом.

    Недостатки

    Конечно, имплантация чипов RFID также имеет ряд недостатков. Есть проблемы со здоровьем, а также проблемы с конфиденциальностью. Сможем ли мы по-прежнему контролировать нашу личную жизнь? Сможем ли мы сами удалить имплантаты? Как мы узнаем, что наши чипы взламывают?

    1. RFID-чипы могут представлять угрозу для нашего здоровья

    Существует множество различных систем цифровой идентификации, и мы используем много разных карт.У нас есть кредитная карта, удостоверение личности, членская карта медицинской помощи, карта общественного транспорта и так далее. Возможно, нам также потребуется имплантировать не один RFID-чип. Потенциальная проблема с этими чипами заключается в том, что они не всегда остаются на своем месте. Иногда они мигрируют в другое место, что затрудняет их поиск, что было бы особенно проблематично в экстренных случаях. Некоторые другие риски включают опасность поражения электрическим током, неблагоприятные тканевые реакции, инфекции и несовместимость с медицинским оборудованием, таким как аппараты МРТ.Во время МРТ пациенты не могут брать ничего металлического, в том числе микрочипов. Кроме того, существуют потенциальные риски, связанные с некоторыми фармацевтическими препаратами, и проблема электрохирургических и электромагнитных помех для устройств и дефибрилляторов.

    Исследования 2007 года показали, что микрочипы вызывают рак у от одного до десяти процентов лабораторных животных, которым имплантированы чипы. Хотя эти случаи слишком редки, чтобы их можно было отличить от риска рака, связанного с любым другим имплантированным (медицинским) устройством, факт остается фактом: существуют различные потенциальные проблемы со здоровьем, связанные с RFID-чипами, которые в настоящее время недостаточно изучены.

    2. Микрочипы могут лишить нас свободы выбора

    С имплантатами RFID мы всегда должны вести себя как можно лучше. Больше не нужно ездить на автобусе бесплатно, ехать немного быстрее, чем следовало бы, придумывать оправдание, почему мы опаздываем на работу. Чтобы лучше служить обществу, поставщику услуг необходимо иметь больший доступ к дополнительной информации, что также может серьезно ограничить нашу свободу. Например, сможем ли мы по-прежнему выбирать оплату наличными деньгами или кредитной картой, или мы будем вынуждены платить с помощью нашего имплантата RFID? Что, если получение микрочипа станет обязательным, например, для возможности устроиться на работу, получить страховку или поступить в школу? Как мы сможем удалить имплант?

    3.Чипы могут сделать нас главной мишенью для людей с плохими намерениями

    Как и в случае с большинством новых технологических разработок, чипы RFID также уязвимы для эксплуатации. Поскольку они содержат так много важной информации, они могут стать основной целью для людей с плохими намерениями, таких как хакеры. Представьте, что информация на вашем чипе не только читаема, но и доступна для записи. Это будет означать, что ваши данные могут быть повреждены, стерты или скопированы. Это означает, что преступники могут использовать ваши данные и копировать их или заменять своими собственными данными, изменяя вашу и свою физическую личность.

    4. Нам нужно подумать о том, кому действительно выгодно человеческое микрочипирование

    Да, RFID-имплантаты могут сделать нашу жизнь более эффективной, но мы должны спросить себя, кому действительно выгодно человеческое микрочипирование. Это позволило бы Большому Брату постоянно отслеживать, где мы находимся, что мы делаем, как мы это делаем и с кем мы это делаем. Это может быть очень ценная информация для крупных корпораций и правительств. RFID могут позволить правительствам, охранным компаниям или полиции электронным способом «обыскивать» граждан с помощью считывателей чипов, размещаемых в общественных местах, вдоль дорог, в пешеходных зонах и т. Д.RFID могут быть отсканированы с расстояния в несколько футов любым, у кого есть считыватель. Это законное беспокойство, требующее строгих мер контроля конфиденциальности и безопасности.

    Заключение

    RFID-чипы уже широко внедрены. Их приложения варьируются от отслеживания животных, отслеживания продуктов, инвентаризации, доступа и паспортного контроля и многих других. Хотя мысль о введении чипа в ваше тело немного странная, на самом деле она не новее, чем другие имплантированные устройства, которые мы используем сегодня, например, кардиостимуляторы.На данный момент микрочипирование является чисто добровольным и в основном используется для пациентов из группы высокого риска, таких как диабетики и люди, страдающие болезнью Альцгеймера и сердечно-сосудистыми заболеваниями.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
