ЭЛЕКТРОЕМКОСТЬ КОНДЕНСАТОРА | От урока до экзамена

конденсатор плоский

Электроемкость — это скалярная величина, характеризующая способность проводника накапливать электрический заряд.

Электроемкость
не зависит от q и U;
зависит от геометрических размеров проводника, их формы, взаимного расположения, электрических свойств среды между проводниками.

Электрической емкостью проводника наз. отношение заряда проводника к его потенциалу: .

единица измерения емкости в СИ: Ф (фарад)

Конденсатор обладает свойством накапливать и сохранять электрическую энергию.

Конденсатор представляет собой систему из двух проводников, разделенных слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.  Проводники наз. обкладками  конденсатора. Если заряды пластин конденсатора одинаковы по модулю и противоположны по знаку, то

под зарядом конденсатора понимают абсолютное значение заряда одной из его обкладок.

Электроемкостью конденсатора называют отношение заряда конденсатора к разности потенциалов между обкладками:

Обозначение на электрических схемах:
Все электрическое поле сосредоточено внутри конденсатора.
Заряд конденсатора — это абсолютное значение заряда одной из обкладок конденсатора.

Виды конденсаторов:
1. по виду диэлектрика — воздушные, слюдяные, керамические, электролитические
2. по форме обкладок — плоские, сферические.
3. по величине емкости — постоянные, переменные (подстроечные).

Электроемкость плоского конденсатора

где S

— площадь пластины (обкладки) конденсатора
d — расстояние между пластинами
εо — электрическая постоянная
                                 ε — диэлектрическая проницаемость диэлектрика

Конденсатор — это система заряженных тел обладает энергией.
Энергия любого конденсатора:

где С — емкость конденсатора, (Ф)                     Wэнергия (Дж)
       q — заряд конденсатора, (Кл)
       U — напряжение на обкладках конденсатора, (В)
Энергия конденсатора равна работе, которую совершит электрическое поле при сближении пластин конденсатора вплотную, или работе по разделению положительных и отрицательных зарядов  необходимой при зарядке конденсатора.

Конденсаторы применяются

для накопления электрической энергии и использования ее при быстром разряде (фотовспышка), для разделения цепей постоянного и переменного тока, в радиотехнике: колебательный контур, выпрямитель и других радиоэлектронных устройствах.



Глава 20. Конденсаторы

Для накопления разноименных электрических зарядов служит устройство, которое называется конденсатором. Конденсатор — система двух изолированных друг от друга проводников (которые часто называют обкладками конденсатора), один из которых заряжен положительным, второй — таким же по величине, но отрицательным зарядом. Если эти проводники представляют собой плоские параллельные пластинки, расположенные на небольшом рас-стоянии друг от друга, то конденсатор называется плоским.

Для характеристики способности конденсатора накапливать заряд вводится понятие электроемкости (часто говорят просто емкости). Емкостью конденсатора называется отношение заряда конденсатора к той разности потенциалов , которая возникает между обкладками при их заряжении зарядами и (эту разность потенциалов проводников часто называют электрическим напряжением между обкладками и обозначают буквой ):

(20.1)

Поскольку величины и (или ) в формуле (20.1) зависимы, то емкость (20.1) не зависит от и , а является характеристикой геометрии системы проводников. Действительно, при сообщении проводникам зарядов и проводники приобретут потенциалы, разность которых будет пропорциональна заряду . Поэтому в отношении (20. 1) заряд сокращается.

Выведем формулу для емкости плоского конденсатора (эта формула входит в программу школьного курса физики). При заряжении параллельных пластин, расположенных на небольшом расстоянии друг от друга, зарядами и , в пространстве между ними возникает однородное электрическое поле с напряженностью (см. гл. 18):

(20.2)

Разность потенциалов между пластинами равна

(20.3)

где — площадь пластин, — расстояние между ними. Отсюда, вычисляя отношение заряда к разности потенциалов (20.3), находим емкость плоского конденсатора

(20.4)

Если все пространство между обкладками заполнено диэлектриком с диэлектрической проницаемостью , то поле (20. 2) и разность потенциалов (20.3) убывает в раз, а емкость конденсатора в раз взрастает

(20.5)

Для конденсаторов, соединенных в батареи, вводится понятие эквивалентной емкости, как емкости одного конденсатора, который при заряжении его тем же зарядом, что и батарея дает ту же разность потенциалов, что и батарея конденсаторов. Приведем формулы для эквивалентной емкости, а также для заряда и электрического напряжения на каждом конденсаторе при последовательном и параллельном их соединении.

Последовательное соединение (см. рисунок). При сообщении левой пластине левого конденсатора заряда , а правой пластине правого заряда , на внутренних пластинах благодаря поляризации будут индуцироваться заряды (см. рисунок; значения индуцированных зарядов приведены под пластинами). Можно доказать, что в результате поляризации каждый конденсатор будет заряжен такими же зарядами и , как и заряды крайних пластин, напряжение на всей батарее конденсаторов равно сумме напряжений на каждом, а обратная эквивалентная емкость батареи — сумме обратных емкостей всех конденсаторов

(20. 6)

Параллельное соединение (см. рисунок). В этом случае если сообщить левому проводнику заряд , правому сообщить заряд , заряд распределится между конденсаторами, вообще говоря, не одинаково, но по закону сохранения заряда .

Поскольку правые пластины всех конденсаторов соединены между собой, левые — тоже, то они представляют собой единые проводники, и, следовательно, разность потенциалов между пластинами каждого конденсатора будет одинакова: . Можно доказать, что при таком соединении конденсаторов эквивалентная емкость батареи равна сумме емкостей отдельных конденсаторов

(20.7)

Заряженный конденсатор обладает определенной энергией. Если конденсатор емкости заряжен зарядом , то энергия этого конденсатора (можно говорить энергия электрического поля конденсатора) равна

(20. 8)

С помощью определения электрической емкости (20.1) можно переписать формулу (20.8) еще в двух формах:

(20.9)

Рассмотрим в рамках этого минимума сведений о конденсаторах типичные задачи ЕГЭ по физике, которые были предложены в первой части книги.

Электроемкость конденсатора — его геометрическая характеристика, которая при неизменной геометрии не зависит от заряда конденсатора (задача 20.1.1 — ответ 3). Аналогично не меняется емкость конденсатора при увеличении напряжения на конденсаторе (

задача 20.1.2 — ответ 3).

Связь между единицами измерений (задача 20.1.3) следует из определения емкости (20.1). Единица электрической емкости в международной системе единиц измерений СИ называется Фарада. 1 Фарада — это емкость такого конденсатора, между пластинами которого возникает напряжение 1 В при зарядах пластин 1 Кл и -1 Кл (ответ 4).

Поскольку электрическое поле в плоском конденсаторе однородно, то напряженность поля в конденсаторе и напряжение между пластинами связаны соотношением (см. формулу (18.9)) , где — расстояние между пластинами. Отсюда находим напряженность поля между обкладками плоского конденсатора в задаче 20.1.4

(ответ 4).

Согласно определению электрической емкости имеем в задаче 20.1.5

(ответ 2).

Из формулы (20.4) для емкости плоского конденсатора заключаем, что при увеличении площади его пластин в 3 раза (задача 20.1.6) его емкость увеличивается в 3 раза (ответ 1).

При уменьшении в раз расстояния между пластинами емкость плоского конденсатора возрастет в раз. Поэтому новое напряжение на конденсаторе (задача 20.1.7) можно найти из следующей цепочки формул

где и — новый заряд конденсатора (ответ 3).

Так как конденсатор в задаче 20.1.8 подключен к источнику, то между его пластинами поддерживается постоянное напряжение независимо от расстояния между ними. Поэтому заряд конденсатора изменяется при раздвигании пластин так же, как изменяется его емкость. А поскольку при увеличении расстояния между пластинами вдвое емкость конденсатора уменьшается вдвое (см. формулу (20.4)), то вдвое уменьшается и заряд конденсатора (ответ

2).

В задаче 20.1.9 конденсатор отключен от источника в процессе сближения пластин. Поэтому не меняется их заряд. А поскольку напряженность электрического поля между пластинами определяется соотношением (20.2)

то напряженность электрического поля между пластинами также не изменяется (ответ 3). Этот же результат можно получить и через определение емкости с учетом того, что

произведение от расстояния между пластинами не зависит (см. формулу (20.4)).

Из формул (20. 8), (20.9) видим, что только одно из приведенных в качестве ответов к задаче 20.1.10 соотношений (а именно — 2) определяет энергию конденсатора.

При последовательном соединении конденсаторов (задача 20.2.1) одинаковыми будут их заряды независимо от значений их электрических емкостей (ответ 2). При параллельном соединении конденсаторов (задача 20.2.2) одинаковыми будут напряжения на каждом из них (ответ 3).

Поскольку конденсатор в задаче 20.2.3 отключен от источ-ника напряжения, его заряд не меняется в процессе раздвигания пластин. Поэтому для исследования изменения энергии конденсатора удобно воспользоваться формулой (20.8)

(1)

Так как при увеличении расстояния между пластинами в раз электрическая емкость конденсатора уменьшается в раз, то согласно формуле (1) энергия конденсатора увеличится в раз (ответ 1).

В задаче 20.2.4 не изменяется напряжение на конденсаторе. Поэтому воспользуемся первой из формул (20.9)

Из этой формулы заключаем, что при увеличении в раз расстояния между пластинами энергия конденсатора уменьшится в раз — ответ 2. (Разница с предыдущей задачей связана с тем, что здесь кроме внешних сил, совершающих работу при раздвигании пластин, совершает работу источник напряжения.)

В задаче 20.2.5 изменяют расстояние между пластинами (и, следовательно, емкость) и заряд конденсатора. Поэтому удобно воспользоваться формулой (20.8)

Из этой формулы заключаем, что при увеличении расстояния между пластинами в 2 раза и увеличении заряда конденсатора в 2 раза его энергия возрастет в 8 раз (ответ 4).

Поскольку в задаче 20.2.6 конденсаторы соединены последовательно, емкость батареи конденсаторов можно найти по формуле (20. 6), откуда находим емкость батареи конденсаторов (ответ 2).

В задаче 20.2.7 конденсаторы соединены параллельно, поэтому емкость батареи конденсаторов можно найти по формуле (20.7): (ответ 2).

Основной вопрос, на который нужно ответить в задаче 20.2.8, это как соединены конденсаторы? Последовательно, параллельно, по-другому? Попробуем по-другому расположить в пространстве и изменить длину соединительных проводов, чтобы схема стала более понятной. Очевидно, что можно соединить вершину 1 и вершину 3 («уменьшив» длину провода 1-3), а также вершины 2 и 4. При этом средний конденсатор разворачивается в пространстве, и схема приобретает вид, показанный на рисунке, откуда видно, что конденсаторы соединены параллельно. Поэтому (ответ 1).

Когда в заряженный плоский конденсатор вставляют металлическую пластинку (задача 20.2.9), параллельную обкладкам конденсатора, напряженность электрического поля внутри пластинки становится равным нулю, вне пластинки между обкладками конденсатора остается таким же, каким оно было в отсутствие пластинки , где — заряд конденсатора, — площадь его пластин. Поэтому напряжение между обкладками конденсатора определяется соотношением:

где — расстояние между обкладками конденсатора, — толщина пластинки. Отсюда находим емкость рассматриваемого конденсатора

(ответ 4).

Чтобы найти емкость сферического конденсатора (задача 20.2.10) сообщим его обкладкам заряды и , найдем напряжение между обкладками, вычислим отношение заряда к напряжению. Разность потенциалов двух концентрических сфер, заряженных зарядами и (напряжение между обкладками сферического конденсатора), определена в задаче 19.2.5., откуда находим электрическую емкость сферического конденсатора (ответ 3):

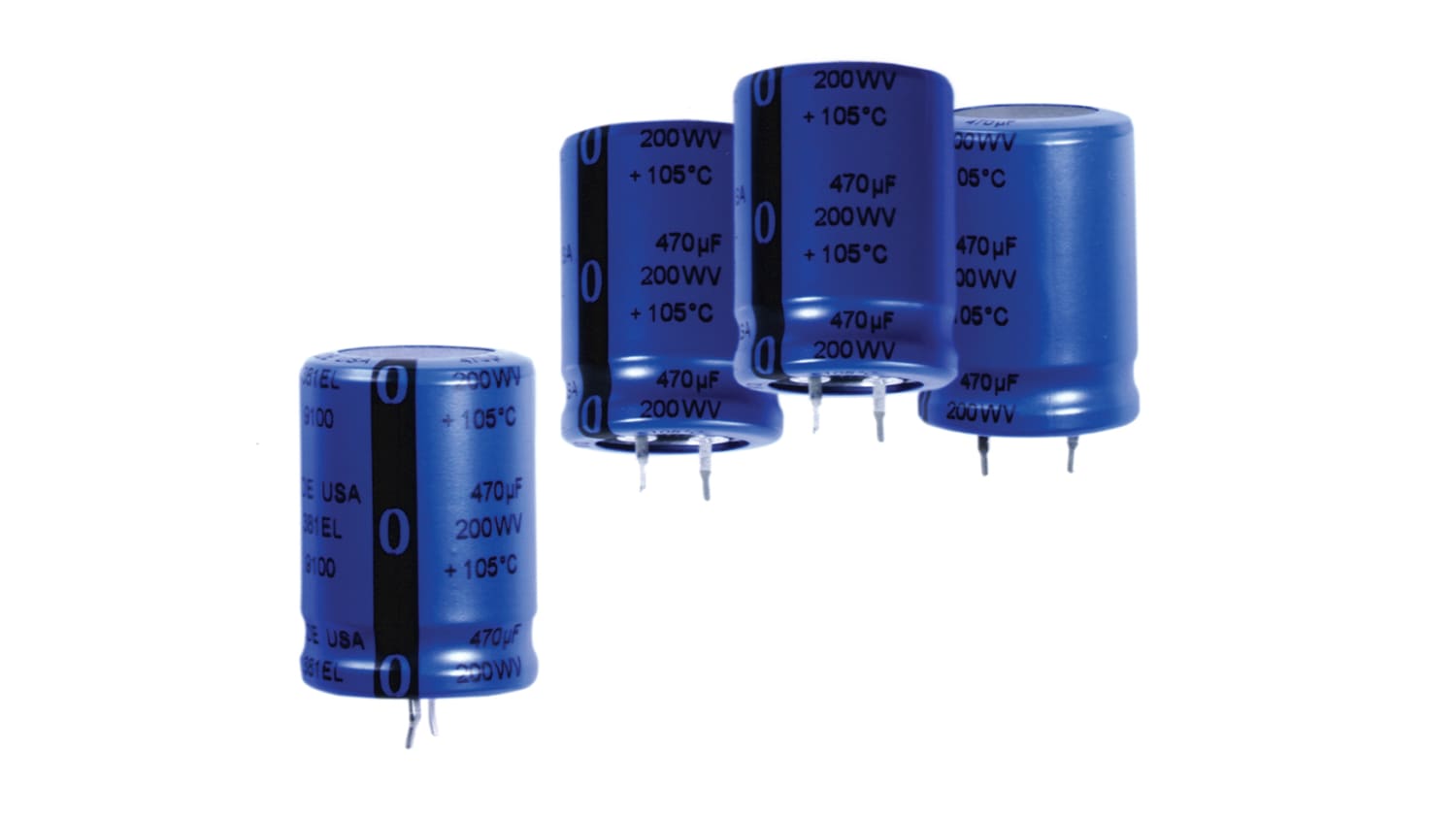

Электролитический конденсатор, теория и примеры

Определение и обще сведения о конденсаторах

Конденсаторы – это очень распространенный элемент радиоэлектронных схем. Они могут классифицироваться по разным показателям, в том числе, по виду диэлектрика. В электролитических конденсаторах в качестве диэлектрика используют тонкую пленку оксида (чаще всего это окислы алюминия, тантала, ниобия). Толщина ее составляет от м, что позволяет получить большую емкость конденсатора. Такая пленка характеризуется высокой электрической прочностью. Это важно, так напряженность электрического поля, которое создается в оксидной пленке довольно высокая и приближена к пределу теоретической прочности кристалла. Оксидная пленка получается в результате электрохимической реакции.

В зависимости от вещества и состояния электролита конденсатор является жидкостным (электролит — жидкость), сухим (электролит – вязкая паста) или оксидно – полупроводниковым (оксидный слой покрыт слоем полупроводника). Жидкостные и сухие электролитические конденсаторы имеют свои достоинства. Так, электролитические конденсаторы, имеющие в качестве диэлектрика жидкость, лучше охлаждаются, выдерживают большие нагрузки и могут восстанавливаться при пробое. Однако они имеют существенный ток утечки. Сухие электролитические конденсаторы обладают более простой конструкцией, чем жидкостные, несут меньшие потери при работе. Сухие электролитические конденсаторы в настоящее время применяются чаще.

Электролитические конденсаторы обладают большими емкостями при относительно малых размерах и невысокой стоимости.

Однако у них есть и недостатки, такие как: невысокая надежность, небольшая точность и стабильность, существенные потери энергии, плохое сопротивление изоляции. Они являются чувствительными к изменению температуры, так при увеличении температуры их емкость увеличивается. Электролитические конденсаторы сильно реагируют на перенапряжение, имеют рабочее напряжение (обычно) менее 500 В. Кроме того, конденсатор обладает полярностью и может снижать емкость со временем, так как электролит высыхает, оксидная пленка разрушается.

Электролитические конденсаторы используют в схемах с пульсирующим и постоянным напряжением. Часто электролитические конденсаторы имеют полярность. При последовательном соединении двух электролитических конденсаторов, имеющих одинаковую емкость, причем плюс с плюсом (или минус с минусом), получают неполярный конденсатор, который можно применять в цепях переменного тока для короткого времени работы. При этом суммарная емкость уменьшается. Для того, чтобы получить неполярный электролитический конденсатор оксидную пленку наносят на обе обкладки.

Принципиальное устройство электролитического конденсатора

Чаще всего электролитический конденсатор состоит из двух пластин из металла (например, алюминия), размещенных в электролите. На одну из пластин наносят пленку из оксида – эта пластина становится одной обкладкой конденсатора (рис.1) (анодом). Вторая обкладка – это электролит. Данная металлическая пластина, которая не имеет пленки, осуществляет контакт с электролитом.

Рис. 1

Виды электролитических конденсаторов

Электролитические конденсаторы в свою очередь разделяют на:

  1. полимерные;
  2. полимерные радиальные;
  3. стандартной конфигурации;
  4. миниатюрные;
  5. полярные и не полярные;
  6. низкоимпедансные и др.

Электролитические конденсаторы, имеющие в своем составе оксидную пленку, всегда являются полярными. Предельное напряжение для них зависит от вещества, так для алюминиевых конденсаторов максимальное напряжение составляет около 600 В, танталовые конденсаторы выдерживают около 175 В. Данный тип конденсаторов имеет существенный ток утечки (у алюминиевых конденсаторов около , у танталовых — ). Алюминиевые электролитические конденсаторы имеют емкости от 2 до нескольких тысяч микро фарад и рабочие напряжения от 6В до 600 В.

Примеры решения задач

Определение эквивалентного последовательного сопротивления (ESR) конденсаторов

Добавлено 12 декабря 2019 в 07:16

Сохранить или поделиться

Рассмотрим подробнее важность ESR (эквивалентного последовательного сопротивления) конденсатора, как его измерить, и какие факторы могут повлиять на ваши измерения.

По мере того, как рабочие частоты увеличиваются, а электронные системы становятся все сложнее и меньше, разработчики должны уделять пристальное внимание ESR (эквивалентному последовательному сопротивлению) конденсатора, поскольку оно влияет на энергопотребление и эффективность.

Знание значения ESR в ожидаемых условиях работы может очень помочь в определении пригодности конкретного конденсатора для выполнения заданной функции.

Некоторые производители указывают ESR при конкретных частоте и рабочих условиях, некоторые просто указывают коэффициент рассеяния, а другие не предоставляют ни ESR, ни коэффициента рассеяния.

Эквивалентное последовательное сопротивление (ESR) является одной из характеристик неидеального конденсатора, которая может вызывать различные проблемы производительности в электронных схемах. Высокое значение ESR ухудшает производительность из-за потерь I2R, шума и более высокого падения напряжения.

В некоторых случаях тепло, выделяемое благодаря ESR, невелико и может не вызывать проблем. Однако в некоторых схемах, особенно в приложениях с большим током, рассеиваемое тепло может вызвать значительное повышение температуры, повлиять на работу схемы и вызвать деградирование конденсатора. Кроме того, на сопротивлении происходит значительное падение напряжения, что снижает долю полезной энергии в приложении.

Таким образом, при выборе конденсатора для таких применений, как ВЧ, аккумулирование энергии, схемы фильтров и другие чувствительные схемы, требуется учет и других характеристик, помимо значений емкости и напряжения.

Связанная информация

Влияние ESR на радиочастотные схемы и схемы аккумулирования энергии

Несмотря на то, что ESR у керамических конденсаторов очень мало, порядка миллиом, это сопротивление может существенно повлиять на такие схемы, как радиочастотные схемы и схемы с низким энергопотреблением.

В переносных радиочастотных передатчиках конденсаторы с высоким ESR в схемах связи или обхода источника питания усилителя потребляют и расходуют больше энергии аккумулятора из-за более высоких потерь I2ESR. Это уменьшает эффективность, выходную мощность и срок службы батареи.

Кроме того, большинство радиочастотных полупроводниковых устройств, изготовленных для согласующих каскадов, построены с очень низким входным сопротивлением. Таким образом, согласующий конденсатор, такой как многослойный керамический чип-конденсатор (MLCC) с высоким ESR, будет представлять собой значительную долю от общего полного сопротивления цепи. Например, если входной импеданс устройства составляет 1 Ом, согласующий конденсатор с ESR 0,8 Ом будет рассеивать около 40 процентов общей мощности, таким образом, уменьшая выходную мощность и эффективность схемы.

Конденсаторы в приложениях по аккумулированию энергии выполняют более важную роль – накапливают заряд от низковольтных источников энергии и быстро и эффективно разряжают эту накопленную энергию для питания нагрузки. Следовательно, конденсаторы и другие компоненты в цепях аккумулирования энергии должны во время работы потреблять очень мало энергии.

Конденсатор с высоким ESR будет иметь бо́льшие потери I2ESR, поэтому часть полученной энергии в конечном итоге будет потрачена впустую в виде тепла, что приведет к уменьшению выходной энергии конденсатора. Однако разработчики могут предпочесть суперконденсаторы (несмотря на их более высокие ESR и утечку), потому что они предлагают более высокую плотность энергии.

Определение эквивалентного последовательного сопротивления с помощью измерителя ESR

Измеритель ESR является умеренно точным прибором, который доступен и удобен в использовании, особенно при измерении нескольких конденсаторов, когда они находятся в схеме. На конденсатор в схеме делителя напряжения подается переменное напряжение. Частота подаваемого переменного напряжения обычно равна значению, при котором реактивное сопротивление конденсатора незначительно.

Рисунок 1 – Простая модель измерения ESR

Во время теста с использованием измерителя ESR ток пропускается через конденсатор в течение очень короткого времени, поэтому конденсатор не заряжается полностью. Ток создает напряжение на конденсаторе. Это напряжение будет равно произведению тока на ESR конденсатора, плюс незначительное напряжение из-за небольшого заряда в конденсаторе.

Поскольку ток известен, значение ESR рассчитывается путем деления измеренного напряжения на ток. Результаты затем отображаются на показаниях измерителя.

Измерения ESR могут выполняться, когда конденсатор находится и в схеме, и вне схемы. Для конденсаторов, подключенных параллельно, измерение дает в результате общее сопротивление. Если необходимо определить отдельно ESR у конкретных конденсаторов, они должны быть извлечены из схемы. Однако при наличии сотен конденсаторов утомительно вынимать каждый из них, а также существует повышенный риск повреждения конденсаторов или печатной платы во время удаления.

Типовой измеритель ESR использует низкое напряжение около 250 мВ или менее с частотой около 100 кГц. Низкое напряжение является недостаточным для смещения и активации полупроводниковых устройств в окружающих цепях, что гарантирует, что импеданс соседних компонентов не влияет на показания ESR.

Перед проведением измерения конденсатор должен быть разряжен. Некоторые измерители ESR имеют встроенный механизм разряда. Однако может быть важно разрядить конденсатор вручную, особенно если это высоковольтный конденсатор, заряд которого может повредить измеритель ESR.

Несмотря на то, что измеритель ESR может удобно тестировать конденсаторы внутри схемы, он имеет ограничения по частоте, а также по самому низкому уровню сопротивления, который он может точно измерить.

Измерение с помощью коаксиальной резонансной трубы для сверхнизких сопротивлений на высоких частотах

Поскольку значение ESR зависит от рабочей частоты, измерение сверхнизких значений ESR на очень высоких частотах становится проблемой при использовании обычных измерителей ESR.

Для керамических конденсаторов наиболее точным методом определения ESR на высоких частотах (от 100 МГц до 1,3 ГГц) является метод коаксиальной резонансной линии. Этот метод основан на стандартной модели Boonton 34A и используется вместе с генератором высокочастотных сигналов и высокочастотным вольтметром.

Рисунок 2 – Блок-схема измерителя ESR на коаксиальной резонансной трубке

Линия коаксиального резонатора выполнена из медной трубки со сплошным медным стержнем в качестве центрального проводника. Тестируемый конденсатор устанавливается последовательно между центральным проводником и проводником экрана.

Перед выполнением измерения ESR конденсатора необходимо определить характеристики ненагруженной линии резонатора. ВЧ возбуждение закороченной коаксиальной линии помогает определить ширину полосы λ/4 и 3λ/4, тогда как ширина полосы λ/2 и λ определяется, когда линия разомкнута (λ – это длина волны; дополнительную информацию см. в этой статье). Эти данные характеризуют резонансную частоту, добротность (Q) ненагруженной резонансной линии и сопротивление крепежного элемента.

Затем тестируемый конденсатор помещается в секцию DUT (device under test, тестируемое устройство), и генератор сигналов настраивается на пиковое резонансное напряжение. Конденсатор вызывает изменение резонансной частоты и добротности, значения которых теперь отличаются от значений ненагруженной коаксиальной линии. Затем используются расчеты линии передачи, и значение ESR определяется на основе взаимосвязи между новой частотой и добротностью, а также частотой и добротностью исходного состояния без нагрузки.

Рисунок 3 – Полоса пропускания нагруженной и незагруженной линии передачи

В настоящее время обычной практикой является использование векторного анализатора цепей для замены как генератора сигналов, так и высокочастотного вольтметра. При использовании векторного анализатора цепей резонансная частота считывается с дисплея. Некоторые модели векторных анализаторов могут экспортировать результаты непосредственно в программу расчета и отображать окончательное значение ESR.

Длина трубки рассчитана на работу в диапазоне частот от 100 МГц до 1,5 ГГц; однако для частот, выходящих за пределы этого диапазона, трубка может быть выполнена произвольной длины.

Факторы, которые влияют на измерения ESR

Ошибки измерения ESR могут возникать в результате проблем с техникой, способа выполнения контакта с конденсатором или отсутствия калибровки измерительного оборудования.

Должны быть приняты во внимание сопротивления, самоиндукция и емкость измерительного прибора и его выводов, особенно на высоких частотах измерения.

Сопротивление и индуктивность измерительных проводов

Сопротивление измерительных проводов является распространенным источником ошибок при измерениях низких сопротивлений. Это сопротивление добавляется к сопротивлению тестируемого устройства.

Кроме того, следует избегать измерительных проводов со спиральной намоткой, поскольку источником ошибки может стать их индуктивность.

Помехи от соседнего оборудования

Измерение следует проводить в местах, удаленных или экранированных от источников значительных электромагнитных помех. В противном случае измерительные провода могут ловить помехи, и это может повлиять на показания.

Заключение

ESR варьируется в зависимости от типа конденсатора и условий эксплуатации, таких как частота и температура. Некоторые производители указывают ESR на определенной частоте и при определенных условиях работы, другие просто указывают коэффициент рассеяния, а другие не предоставляют ни ESR, ни коэффициента рассеяния. Тем не менее, знание значения ESR в ожидаемых условиях работы может очень помочь в определении пригодности конкретного конденсатора для выполнения заданной функции.

Тип метода, используемого для определения ESR, зависит от таких факторов, как тип конденсатора, рабочая частота и требуемая точность. В то время как измеритель ESR и другие самодельные измерители подходят для ряда применений на частотах примерно до 100 кГц, они не могут точно определить очень низкие значения ESR на очень высоких частотах. Метод коаксиальной резонансной линии часто является предпочтительным при определении сверхнизких значений ESR на частотах между приблизительно 100 МГц и 1,3 ГГц.

По мере того, как рабочие частоты увеличиваются, а электронные системы становятся меньше и сложнее, необходимо уделять пристальное внимание таким параметрам, как ESR, которые напрямую влияют на характеристики схемы и эффективность энергопотребления.

Оригинал статьи:

Теги

ESR (эквивалентное последовательное сопротивление)ИзмерениеКерамический конденсаторКонденсаторЭквивалентная схемаЭлектролитический конденсатор

Сохранить или поделиться

Определение емкостей фазосдвигающих конденсаторов. Рабочий и пусковой конденсаторы

Самый простой способ включения трехфазного электродвигателя в однофазную сеть, это с помощью одного фазосдвигающего конденсатора. В качестве такого конденсатора нужно использовать только неполярные конденсаторы, а не полевые (электролитические).

Фазосдвигающий конденсатор.

При подключении трехфазного электродвигателя к трехфазной сети пуск обеспечивается за счет переменного магнитного поля. А при подключении двигателя к однофазной сети достаточный сдвиг магнитного поля не создается, поэтому нужно использовать фазосдвигающий конденсатор.

Емкость фазосдвигающего конденсатора нужно рассчитать так:

  • для соединения «треугольником»: Сф=4800•I/U;
  • для соединения «звездой»: Сф=2800•I/U.

Об этих типах соединения можно подробнее ознакомиться тут:

В этих формулах: Сф – емкость фазосдвигающего конденсатора, мкФ; I– номинальный ток, А; U– напряжение сети, В.

Номинальный ток, тоже можно высчитать, так: I=P/(1,73•U•n•cosф).

В этой формуле такие сокращения: P – мощность электродвигателя, обязательно в кВт; cosф – коэффициент мощности; n – КПД двигателя.

Коэффициент мощности или смещения тока к напряжению, а также КПД электродвигателя указывается в паспорте или в табличке (шильдике) на двигателе. Значения эти двух показателей часто бывают одинаковыми и чаще всего равны 0,8-0,9.

Грубо можно определить емкость фазосдвигающего конденсатора так: Сф=70•P. Получается так, что на каждые 100 Вт нужно по 7мкФ емкости конденсатора, но это не точно.

В конечном итоге правильность определения емкости конденсатора покажет работа электродвигателя. Если двигатель не будет запускаться, значит, емкости мало. В случае, когда двигатель при работе сильно нагревается, значит, емкости много.

Рабочий конденсатор.

Найденной по предложенным формулам емкости фазосдвигающего конденсатора достаточно только для пуска трехфазного электродвигателя, не нагруженного. То есть, когда на валу двигателя нет никаких механических передач.

Рассчитанный конденсатор будет обеспечивать работу электродвигателя и когда он выйдет на рабочие обороты, поэтому такой конденсатор еще называется рабочим.

Пусковой конденсатор.

Ранее было сказано, что ненагруженный электродвигатель, то есть небольшой вентилятор, шлифовальный станок можно запустить от одного фазосдвигающего конденсатора. А вот, запустить сверлильный станок, циркулярную пилу, водяной насос уже не получиться запустить от одного конденсатора.

Чтобы запустить нагруженный электродвигатель нужно к имеющемуся фазосдвигающему конденсатору кратковременно добавить емкости. А конкретно, нужно уже к подсоединенному рабочему конденсатору подключить параллельно еще один фазосдвигающий конденсатор. Но только на короткое время на 2 – 3 секунды. Потому что когда электродвигатель наберет высокие обороты, через обмотку, к торой подключены два фазосдвигающих конденсатора, будет протекать завышенный ток. Большой ток нагреет обмотку электродвигателя, и разрушит ее изоляцию.

Подключенный дополнительно и параллельно конденсатор к уже имеющемуся фазосдвигающему (рабочему) конденсатору называется пусковым.

Для слабонагруженных электродвигателей вентиляторов, циркулярных пил, сверлильных станков емкость пускового конденсатора выбирается равной емкости рабочего конденсатора.

Для нагруженных двигателей водяных насосов, циркулярных пил нужно выбирать емкость пускового конденсатора в два раза больше, чем у рабочего.

Очень удобно, для точного подбора нужных емкостей фазосдвигающих конденсаторов (рабочего и пускового) собрать батарею параллельно соединенных конденсаторов. Конденсаторы соединенные вместе нужно взять небольшими емкостями 2, 4, 10, 15 мкФ.

При выборе по напряжению любого конденсатора нужно пользоваться универсальным правилом. Напряжение, на которое конденсатор рассчитан должно быть в 1,5 раз выше того напряжения, куда он будет подключен.

как найти, отчего зависит напряжение на этом элементе

Конденсатор — это электротехнический элемент, позволяющий накапливать заряд. Самая простая его форма представляет две пластины, разделенные слоем диэлектрика. Если на пластины подать напряжение, то оно сохранится какое-то время после его снятия. Важно знать, в чем измеряется емкость конденсатора, для правильного построения схем с этими элементами.

Применение в технике

Конденсаторы применяются в различной электро- и радиоаппаратуре. Эти элементы способны накапливать заряд и поддерживать напряжение (например, сетевое) на должном уровне во время незначительных перебоев с питанием. Конденсаторы большой емкости сами используются как питающие элементы для малогабаритной мобильной аппаратуры. Они еще называются ионисторы. Их недостатком является необходимость частого подзаряда.

Большое значение имеют эти элементы и в фильтрующих устройствах, приборах, задача которых не пропустить помехи в полезный сигнал, или уловить нужный сигнал в постоянном напряжении повышенного уровня.

Без конденсаторов не обходится ни один генератор переменного сигнала. Их назначение — задать частоту генерации, период и другие временные параметры. Здесь используются очень точные элементы, с допуском по номиналу не более 1%.

Конденсаторы бывают как постоянной, так и переменной емкости. Элементы переменной емкости используются в аппаратуре, требующей настройки на разные частоты. Например, это широко используется в настройке радиочастот в FM -приемниках.

Формулы для расчета конденсаторов

Для решения задач техники и прикладных теоретических расчетов нужно знать законы, по которым электрические величины взаимодействуют друг с другом. Эти законы выражаются формулами. Например, напряжение на конденсаторе зависит от его емкости и заряда, накопленного им.

Определение емкости

Это значение зависит от нескольких параметров. Чтобы его рассчитать, нужно знать, в чем измеряется емкость конденсатора. Эта величина эквивалентна тому, сколько кулон заряда накапливается элементом при напряжении в 1 вольт, приложенном к нему. Измеряется она в фарадах. Емкость этих элементов зависит также и от их формы.

  • Плоские конденсаторы — самая простая разновидность накопителей заряда. Как найти емкость конденсатора, имеющего плоскую форму, можно узнать, если определить все параметры, влияющие на это. На его емкость влияет расстояние между его обкладками (токопроводящие пластины) d, площадь самих обкладок S, диэлектрическая проницаемость вещества между обкладками ε и электрическая постоянная ε0, которая равна 8,85 ⋅ 10-12 фарад на метр. Формула конденсатора такова:

С = ε ⋅ ε0 ⋅ S/d

  • Цилиндрический конденсатор также состоит из двух заряженных обкладок, обе они имеют форму цилиндров, расположенных один внутри другого. Внутренний цилиндр цельный, внешний — полый. Расстояние между обкладками равно разности радиусов этих цилиндров. Формулу емкости конденсатора можно представить такой же, как в предыдущем случае, с той разницей, что площадь обкладок рассчитывается исходя из их высоты и радиуса:

С = 2 ⋅ π ⋅ ε ⋅ ε0 ⋅ h ⋅ R вн /(R нар — R вн) = ε ⋅ ε0 ⋅ S / d

где h — высота обкладки,

Rвн — внутренний радиус, R нар — наружный радиус,

π = 3,14.

  • Зарядом может обладать не только тело с двумя обкладками, но и проводящий шарообразный объект. Если подать на него напряжение, а потом измерить потенциал между ним и землей, то потенциал будет ненулевым. Формула для расчета шарообразного накопителя заряда:

С = 4 ⋅ π ⋅ ε ⋅ ε0 ⋅ R

где R — радиус шара.

Если в формулу подставить радиус Земли и диэлектрическую проницаемость воздуха, можно получить значение емкости Земли в фарадах. После расчетов:

С (Земли) = 700 микрофарад

Такую емкость могут иметь современные электролитические конденсаторы.

Если разместить один шар внутри другого и подать между ними напряжение, то полученная конструкция тоже будет накапливать заряд между поверхностями шаров. Определение емкости такой конструкции можно провести по формуле:

С = ε ⋅ ε0 ⋅4⋅π ⋅ R1 ⋅ R2 / (R2 — R1)

где R2 и R1 — радиусы соответствующих шарообразных поверхностей.

Емкость конденсатора зависит также и от типа используемого диэлектрика. Наиболее распространены керамические, электролитические, бумажные, воздушные и слюдяные наполнители.

Вычисление энергии

Накопители заряда обладают и другими параметрами. Один из них — это энергия. При зарядке конденсатора на его обкладках накапливается потенциальная энергия.

Она создаёт силу, притягивающую разноименно заряженные пластины, а также ток, который питает электроприборы, если использовать ионистор как источник питания. Энергию можно выразить как зависимость от напряжения обкладок и емкости:

W = C ⋅ U 2 /2

Ток утечки через диэлектрик

Ток утечки появляется в элементе, если есть пути протекания электрического тока с одной обкладки на другую. Чем менее изолирующими свойствами обладает диэлектрик, тем больше будет ток утечки. Особенно это применимо к конденсаторам с диэлектриком в виде промасленной бумаги. Этот параметр зависит и от конструкции элемента, и от загрязненности его корпуса. Если элемент негерметичен, ток утечки может увеличиваться при проникании влаги внутрь корпуса. Этот ток можно рассчитать по закону Ома:

I ут = U/R d

где I ут — ток утечки,

U — напряжение на обкладках,

R d — сопротивление изоляции диэлектрика.

Соединение элементов

При создании схем применяется различное соединение элементов. Элементы схемы могут быть соединены:

  • Параллельно;
  • Последовательно;
  • Параллельно — последовательно (смешанно).

Как найти ёмкость параллельно соединенных элементов? Нужно понять, что является общим при таком типе соединения. Так как напряжение прикладывается одновременно ко всем обкладкам, то оно является общим. Заряд же будет для каждого своим. По формуле:

q = C ⋅ U, здесь q — суммарный заряд, то есть

q = ΣC i ⋅ U = U ⋅ ΣC i

С общее будет равняться сумме всех С.

При последовательном соединении элементов общим для всех них будет заряд. В то же время напряжение будет для каждого из них разным, и общее будет складываться из всех по отдельности.

U = q / C, здесь U — сумма напряжений на всех элементах

U общее = q ⋅ Σ (1/ C i)

1/С общее = 1/С 1 +1/С 2 +… +1/C i

При таком соединении значение общей емкости будет меньше самого маленького значения этой величины в группе.

В случае использования смешанного соединения необходимо вычислить отдельно общую емкость для параллельного и отдельно для последовательного соединения. После этого по формуле последовательного соединения найти общее для двух получившихся величин значение.

Определение конденсатор общее значение и понятие. Что это такое конденсатор

Если мы перейдем к словарю Королевской испанской академии ( RAE ) в поисках термина конденсатор, мы не найдем его. Понятие, которое происходит от английского языка, используется для обозначения электрического конденсатора .

Это система, состоящая из двух проводников : материалов, способных проводить электричество (сила, возникающая из-за отклонения и притяжения заряженных частиц). В случае конденсаторов проводники отделены друг от друга листом, который используется для хранения электрических зарядов .

Конденсатор является пассивным компонентом, так как он не заботится об электрическом возбуждении, но служит для соединения активных компонентов и сохранения энергии. Это позволяет ему поддерживать электрическое поле .

Важно отметить, что проводники разделены диэлектрическим материалом (который имеет небольшую движущую способность). Учитывая разницу в потенциале, рассматриваемые проводники имеют разные электрические заряды (отрицательный в одном и положительный в другом) с нулевым изменением общей нагрузки.

Существуют различные типы диэлектриков, в зависимости от конденсатора и его применений. В случае воздушных конденсаторов, которые обычно представляют собой параллельные пластины в стеклянной капсуле, используются воздушные диэлектрики. Значения емкости, допустимые для этого типа конденсатора, очень малы, и его применения в радиолокации и радиосвязи из-за отсутствия поляризации или потерь в диэлектрике, поэтому он может правильно работать на высоких частотах.

Слюда является еще одним материалом, используемым в качестве диэлектрических конденсаторов, благодаря нескольким ее характеристикам, таким как возможность резки на тонкие листы, низкий уровень потерь, высокая устойчивость к влаге, окислению и высоким температурам. В слюдяных конденсаторах помещен лист этого материала, а на нем — алюминий; затем многие из них укладываются друг на друга, а их концы привариваются к клеммам. Хотя его характеристики являются исключительными на высоких частотах и ​​могут выдерживать высокие напряжения, его цена заставляет потребителей выбирать более дешевые альтернативы.

Другие конденсаторы используют бумагу, подвергнутую некоторой обработке, которая увеличивает изоляцию и уменьшает гигроскопию для диэлектрика, такого как бакелизированная бумага и вощение. Для его изготовления необходимо сложить пару бумажных лент, одну из алюминия и, наконец, еще две бумаги; Свернут по спирали и, готово.

Самовосстанавливающиеся конденсаторы также используют бумагу, и ее применение применяется в промышленных условиях. Если возникает перегрузка, которая превышает жесткость диэлектрика, бумага треснет, и это приведет к короткому замыканию между алюминиевыми листами.

С другой стороны, это электролитические конденсаторы, которые в качестве первой арматуры используют электролит . Если применяется достаточное количество натяжения, оно создает изолирующий слой, обычно из оксида алюминия и очень малой толщины, на втором усилении, что позволяет достигать очень высоких нагрузок.

Конденсаторы, на самом деле, не хранят ни ток, ни электрический заряд: они хранят скрытую механическую энергию . Когда они вводятся в электрическую цепь, они работают как устройство, которое сохраняет электрическую энергию, полученную в течение периода зарядки, после которого указанная энергия передается конденсатором.

Емкость — это электрическая емкость; то есть свойство элемента сохранять электрический заряд. В случае конденсаторов емкость эквивалентна уровню электрической энергии, который сохраняется в соответствии с разницей в электрическом потенциале.

Определение конденсатора по Merriam-Webster

ca · pac · i · tor | \ kə-ˈpa-sə-tər \

: устройство, которое используется для хранения электрической энергии.

Конденсатор

— обзор | Темы ScienceDirect

12.1.1 Конденсатор — интересный компонент в текстиле

Конденсатор — это пассивный электрический компонент, который имеет свойство накапливать электрический заряд, то есть электрическую энергию, в электрическом поле. В основном конденсатор состоит из двух электродов, разделенных диэлектриком. С источником постоянного напряжения и последовательно подключенным сопротивлением через конденсатор протекает электрический ток, который обеспечивает создание электрического поля в пространстве между двумя электродами.Сила электрического поля пропорциональна создаваемому напряжению. Однако для выравнивания напряжения в конденсаторе с источником постоянного напряжения требуется определенное время. Это описывается постоянной тау. Тау определяется как время, необходимое конденсатору для достижения 67% уровня напряжения источника постоянного напряжения [22].

Существуют разные типы конструкций, которые различаются как по форме, так и по используемым материалам. В дополнение к классическому пластинчатому конденсатору, описанному ранее, существуют также цилиндрические конденсаторы, у которых есть проводящий сердечник, окруженный диэлектриком.Затем его закрывают токопроводящей оболочкой для создания конденсатора. Аналогично сконструированы сферические конденсаторы, с той разницей, что они состоят из двух изолированных сферических металлических поверхностей [22,23].

Материалы, из которых изготовлены конденсаторы, различаются в зависимости от области применения. Керамические конденсаторы производятся, как следует из названия, с керамическим диэлектриком. Преимущество керамики — это электрическая прочность до 100 кВ, которая может быть достигнута соответствующим выбором керамики.Поэтому они в основном используются в высокочастотных фильтрах, а также в качестве накопителей энергии. Конденсаторы с пластиковой пленкой отличаются тем, что они изготовлены из пластиковой пленки. Для этого пленки либо объединяются с металлической фольгой в качестве электродов, и в этом случае пластик используется в качестве диэлектрика, либо пленки осаждаются из паровой фазы с металлом с одной стороны. Преимущество этого типа конденсатора заключается в том, что фольга самовосстанавливается в случае скачка напряжения, поскольку дуга, создаваемая повреждением, обеспечивает плавление металла вокруг дефекта обратно в фольгу.Металлизированные бумажные конденсаторы похожи на пленочные конденсаторы, за исключением того, что вместо пластиковых пленок используется изоляционная бумага, которая также осаждена из паровой фазы с металлом. Готовый конденсатор пропитывают изоляционным маслом для достижения высокой диэлектрической прочности и снижения потерь. Поэтому они хорошо подходят для использования в силовой электронике или в качестве конденсаторов для подавления помех. Кроме того, они, как и пленочные конденсаторы, самовосстанавливающиеся. Электролитические конденсаторы составляют последнюю группу. Он состоит из анода, который сделан из алюминия, тантала или ниобия, и катода, который может быть либо жидким, либо твердым электролитом.Из-за полярности важно правильно подключить конденсатор, иначе это может привести к взрыву. Диэлектрик образован оксидом анодного материала, который не является электропроводным. Если электролит может поставлять кислород, этот тип конденсатора также является самовосстанавливающимся. Из-за возможных комбинаций материала анода и катода электролитический конденсатор может использоваться для множества применений, таких как частотные развязки, сглаживание напряжения и буферизация [22,23].

Помимо классических конденсаторов, которые могут иметь емкость от пикофарад до фарад, существуют также так называемые суперконденсаторы, которые могут иметь емкость до нескольких килофарад [24]. Они делятся на конденсаторы с двойным слоем и псевдоконденсаторы, при этом смесь двух типов конденсаторов называется гибридным конденсатором. Двухслойный конденсатор состоит из двух электродов, которые пространственно разделены жидким или твердым электролитом, но при этом электрически соединены друг с другом.При приложении напряжения на каждом из двух электродов образуется так называемый двойной слой Гельмгольца. Это означает, что на аноде образуется очень тонкий слой анионов электролита. Это относится и к катоду. Анод и анионы образуют двойной слой, который служит диэлектриком. Таким образом может сохраняться высокий электрический заряд [25].

Кроме того, существует псевдочувствительный эффект, который никогда не возникает сам по себе. Этот эффект возникает, когда ионы электролита могут преодолевать двойной слой и непосредственно контактировать с электродом.Происходит перезарядка Фарадея, окислительно-восстановительная реакция, в которой химическое соединение не образуется. Сила псевдоемкости сильно зависит от используемых материалов. Например, полианилин (PANI) хорошо подходит для использования в псевдоконденсаторах [26]. Конденсатор, состоящий из разных волокон, может быть сконструирован аналогично цилиндрическому конденсатору [22]. Во-первых, требуется проводящий материал сердечника, например, волокно из проводящего полимера или тонкая проволока из металла, такого как медь или серебро.Вокруг этого сердечника нанесен диэлектрик или проводящий полимер, который служит твердым электролитом. В качестве последнего слоя снова требуется проводящее волокно в качестве электрода для завершения конденсатора.

Работа конденсатора — определение, основные схемы конденсатора, преимущества

Определение

Конденсатор — это электронное устройство, которое используется для хранения электрической энергии. Они используются только для хранения электронов и не способны их производить.

Изобретение конденсатора

За изобретением конденсатора стоит много историй.Известно, что немецкий ученый по имени Эвальд Георг фон Клейст изобрел конденсатор в ноябре 1745 года. Но у него не было никаких подробных записей или записей о своем изобретении. Таким образом, ему была приписана эволюция конденсатора. Несколько месяцев спустя голландский профессор Питер ван Мушенбрук обнаружил похожее устройство под названием Лейденская банка. Ученые подтвердили, что это первый конденсатор. Спустя годы оба ученых получили равное признание за изобретение конденсатора.

Годы спустя Бенджамин Франклин экспериментировал с лейденской банкой и смог сделать конденсатор меньшего размера, названный в его честь Площадь Франклина.Позже английский химик Майкл Фарадей начал эксперименты с лейденской банкой и изобрел первый коммерческий конденсатор. Этот конденсатор был сделан из больших бочек с маслом. Позже это было развито таким образом, что электроэнергия могла доставляться на очень большие расстояния. Щелкните здесь, чтобы узнать больше об истории изобретения конденсатора .

Лейденская банка

Лейденская банка в основном состоит из стеклянной банки, облицованной изнутри и снаружи металлической фольгой, обычно сделанной из свинца.Стеклянная банка была наполовину заполнена водой. Стеклянная банка использовалась в качестве диэлектрика. Сверху стеклянной банки вводится латунный стержень. Затем в сосуд подавали статический заряд от латунного стержня. Когда это доставлено, банка будет хранить два равных, но противоположных заряда в равновесии, которые переходят на землю, если дан заземляющий провод. Фигура лейденской банки приведена ниже.

Лейденская банка

Работа конденсатора

Конденсатор состоит из двух металлических пластин, разделенных непроводящим веществом или диэлектриком.Взгляните на приведенный ниже рисунок, чтобы узнать о диэлектрике в конденсаторе.

работа конденсатора

Хотя любое непроводящее вещество может использоваться в качестве диэлектрика, практически некоторые специальные материалы, такие как фарфор, майлар, тефлон, слюда, целлюлоза и так далее. Конденсатор определяется типом выбранного диэлектрика. Он также определяет применение конденсатора.
В зависимости от размера и типа используемого диэлектрика, конденсатор может использоваться как для высокого, так и для низкого напряжения.
Для применения в схемах радионастройки в качестве диэлектрика обычно используется воздух. для применения в схемах таймера майлар используется в качестве диэлектрика. Для высоковольтных приложений обычно используется стекло. Для применения в рентгеновских аппаратах и ​​аппаратах МРТ в основном предпочтительна керамика.
Металлические пластины разделены расстоянием «d», и между пластинами помещен диэлектрический материал.
Диэлектрическая проницаемость диэлектрического материала = e0e ……………… e0 — диэлектрик воздуха.

Диэлектрический материал является основным веществом, которое помогает хранить электрическую энергию.

Определение емкости

Есть два основных понятия для определения емкости. Электрическая концепция представлена ​​ниже.
Емкость называется накопительным потенциалом конденсатора. Другими словами, для существующей разности потенциалов или напряжения «V» на пластинах емкость называется величиной заряда «Q», накопленного между пластинами.

Емкость, C = Q / V
Физическая концепция емкости заключается в том, что емкость определяется физическими характеристиками двух пластин, так что емкость равна отношению между квадратной площадью пластины и расстоянием между пластинами, умноженное на за счет диэлектрика материала между пластинами

Емкость, C = e0e A / d

Работа конденсатора — Видео

Фарад

Емкость конденсатора измеряется в единицах, называемых фарадами.
Говорят, что конденсатор имеет емкость 1 Фарад, когда конденсатор может удерживать 1 ампер-секунду электронов при 1 вольте при скорости потока электронов 1 кулон электронов в секунду. Поскольку 1 Фарад — большое значение, конденсаторы обычно указываются в микрофарадах.

Базовые схемы конденсаторов

1. Конденсатор, подключенный к батарее

Конденсатор, подключенный к батарее, показан ниже.

Конденсатор подключен к батарее

Напряжение «V» появляется на конденсаторе, создавая емкость «C» и ток «I».Напряжение, создаваемое батареей, принимается пластиной, которая подключена к минусу батареи. Точно так же пластина на конденсаторе, которая прикрепляется к положительной клемме батареи, теряет электроны в батарее. Таким образом, конденсатор начинает заряжаться по уравнению

.

dq = C * dV, где dQ — небольшое изменение заряда, а dV — небольшое изменение напряжения.
Таким образом, ток можно выразить как
I = C * dV / dt.
Когда конденсатор полностью заряжен, он будет иметь такое же напряжение, как и батарея.

2. Конденсатор, включенный последовательно

Конденсаторы C1 и C2, соединенные последовательно, показаны на рисунке ниже.

конденсатор последовательной цепи

Когда конденсаторы подключены последовательно, общее напряжение «V» от батареи делится на V1 и V2 на конденсаторах C1 и C2. Общий заряд «Q» будет зарядом общей емкости.
Напряжение V = V1 + V2

Как и в любой последовательной цепи, ток I одинаков на всем

.

Следовательно, общая емкость цепи Ctotal = Q / V = ​​Q / (V1 + V2)

Это можно дополнительно рассчитать как 1 / Ctotal = 1 / C1 + 1 / C2

Таким образом, для схемы с числом последовательно соединенных «n» конденсаторов

1 / Cобщ. = 1 / C1 + 1 / C2 + 1 / C3 + …… + 1 / Cn

3.Конденсатор, включенный параллельно

Как показано на рисунке, два конденсатора C1 и C2 включены параллельно. Напряжение на обоих конденсаторах будет одинаковым, «В». Заряд конденсатора C1 равен Q1, а заряд конденсатора C2 равен Q2. Таким образом, мы можем записать уравнения как
C1 = Q1 / V и C2 = Q2 / V.
Общая емкость, Ctotal = (Q1 + Q2) / V = ​​Q1 / V + Q2 / V = ​​C1 + C2

Если имеется «n» конденсаторов, включенных параллельно, то общая емкость может быть записана как

.

Cобщ. = C1 + C2 + C3 +… + Cn

конденсатор параллельной цепи

Преимущества

  • Поскольку конденсатор может разрядиться за доли секунды, это имеет очень большое преимущество.Конденсаторы используются в приборах, требующих высокой скорости, например, во вспышках фотоаппаратов и в лазерных технологиях.
  • Конденсаторы используются для удаления пульсаций путем удаления пиков и заполнения впадин.
  • Конденсатор
  • А пропускает переменное напряжение и блокирует постоянное напряжение. Это использовалось во многих электронных приложениях.
Определение

в кембриджском словаре английского языка

Рабочие также заменили двигатели конденсатных насосов и ряд схемных плат, конденсаторов и инверторных плат.Это концептуальная иллюстрация того, как магнетизм переворачивается (см. Компас) приложением электрического поля (синие точки), приложенного к золотым конденсаторам.

Еще примеры Меньше примеров

Тем не менее, он не хочет оговаривать какие-либо сроки, когда мы увидим такие конденсаторы в продукции, и предостерегает от любых немедленных ожиданий.Подобно тому, как ультраконденсаторы сократили разницу между электролитическими конденсаторами и батареями, псевдоконденсаторы еще больше стирают грань между ультраконденсаторами и батареями.На самом деле, единственный способ получить такой высокий ток — это использовать конденсаторную батарею типа , которая может быть очень быстро разряжена.Материалы, известные как сопряженные полимеры, считаются очень многообещающими кандидатами для применения в электронике, включая конденсаторы, фотодиоды, датчики, органические светодиоды и термоэлектрические устройства.Они по горячим следам ищут идеальный «суперконденсатор», своего рода конденсатор , который накапливает энергию с помощью угольных электродов, погруженных в раствор электролита.Но конденсатор — это не обычная пара металлических пластин.

Эти примеры взяты из корпусов и из источников в Интернете.Любые мнения в примерах не отражают мнение редакторов Cambridge Dictionary, Cambridge University Press или его лицензиаров.

Конденсатор

— Energy Education

Рис. 1. Схема конденсатора, включающего две параллельные пластины с площадью поверхности A и расстоянием разделения d. Хотя не все конденсаторы имеют такую ​​форму, часто думают, что они выглядят именно так, поскольку это простейшая геометрия.

Рисунок 2. Анимация из моделирования PhET батареи, заряжающей конденсатор до тех пор, пока ток не перестанет течь через цепь. [1]

Конденсатор — это электронное устройство, которое накапливает заряд и энергию. Конденсаторы могут выделять энергию намного быстрее, чем батареи, что приводит к гораздо более высокой удельной мощности, чем батареи с таким же количеством энергии. Исследования конденсаторов продолжаются, чтобы увидеть, можно ли их использовать для хранения электроэнергии для электросети. Хотя конденсаторы — это старая технология, суперконденсаторы — это новый поворот в этой технологии.

Конденсаторы — это просто устройства, состоящие из двух проводников, несущих одинаковые, но противоположные заряды.Простой конденсатор с параллельными пластинами состоит из двух металлических пластин одинакового размера, известных как электроды, разделенных изолятором, известным как диэлектрик, который удерживается параллельно друг другу. Затем конденсатор интегрируется в электрическую цепь. В простой цепи постоянного тока каждая пластина конденсатора со временем становится противоположно заряженной из-за пути электрического тока через цепь. Батарея направляет заряд в одном направлении, так что одна пластина становится заряженной положительно, а другая — отрицательно.Это создает электрическое поле из-за накопления равных и противоположных зарядов, что приводит к разнице потенциалов или напряжению между пластинами. Поскольку емкость пластин постоянна, напряжение между пластинами пропорционально увеличивается. По мере увеличения заряда на каждой пластине напряжение между пластинами становится равным напряжению батареи, и в этот момент ток больше не будет течь через цепь. 2} {2} [/ математика]

  • [math] \ Delta V [/ math] — напряжение между пластинами, измеренное в вольтах (В)
  • [math] C [/ math] — емкость конденсатора, измеряемая в фарадах (F)
  • [math] E [/ math] — энергия, запасенная в конденсаторе, измеренная в джоулях (Дж)


Увеличение емкости или напряжения, или того и другого, увеличивает количество энергии, хранящейся в конденсаторе. .

В качестве альтернативы к конденсатору можно добавить диэлектрик. Диэлектрик — это изолятор, помещенный между электродами. Это увеличивает емкость конденсатора без изменения его размеров. Это позволяет конденсатору накапливать больше энергии, оставаясь при этом маленьким. Степень увеличения зависит от материала, из которого изготовлен диэлектрик. [3]

Использует

Конденсаторы

не обладают такой высокой плотностью энергии, как батареи, а это означает, что конденсатор не может хранить столько энергии, как батарея сопоставимого размера.Тем не менее, более высокая мощность конденсаторов означает, что они подходят для приложений, требующих хранения небольшого количества энергии с последующим ее очень быстрым высвобождением. Le Mans Prototype Гоночные автомобили используют конденсаторы для питания электродвигателей передних колес. Эти конденсаторы заряжаются за счет рекуперативного торможения и обеспечивают полный привод и дополнительную мощность при выезде из поворотов. [4]

Конденсаторы также используются во многих электронных устройствах, для которых требуется аккумулятор.Этот конденсатор накапливает энергию, чтобы предотвратить потерю памяти во время замены батареи. Распространенным (хотя и не обязательно широко известным) примером является зарядка вспышки камеры. Вот почему нельзя сделать два снимка со вспышкой в ​​быстрой последовательности; конденсатор должен накапливать энергию от батареи. [5]

Более того, конденсаторы играют ключевую роль во многих практических схемах, прежде всего как стабилизаторы тока и как компоненты, помогающие преобразовывать переменный ток в постоянный в адаптерах переменного тока.Их можно использовать таким образом благодаря тому факту, что конденсаторы устойчивы к резким изменениям напряжения, а это означает, что они могут действовать как буфер для хранения и отвода электроэнергии для поддержания стабильного выходного тока. [6] Таким образом, конденсатор способен стабилизировать колеблющийся переменный ток за счет своей способности удерживать и выделять электрическую энергию в разное время.

Поскольку конденсаторы накапливают энергию в электрических полях, некоторые исследователи работают над разработкой суперконденсаторов, чтобы помочь с накоплением энергии.Это может оказаться полезным при транспортировке энергии или для хранения и высвобождения энергии из непостоянных источников, таких как энергия ветра и солнца.

Моделирование Пхет

Университет Колорадо любезно разрешил нам использовать следующую симуляцию Фета. Изучите эту симуляцию, чтобы увидеть, как гравитационная потенциальная энергия и потенциальная энергия пружины перемещаются вперед и назад и создают изменяющееся количество кинетической энергии (подсказка: щелкните , чтобы показать энергию , прежде чем подвешивать массу):

Ссылки

  1. ↑ Университет Колорадо.(25 апреля 2015 г.). Комплект для конструирования цепей [Интернет]. Доступно: http://phet.colorado.edu/sims/circuit-construction-kit/circuit-construction-kit-ac_en.jnlp
  2. ↑ Гиперфизика. (25 апреля 2015 г.). Конденсаторы [Онлайн]. Доступно: http://hyperphysics.phy-astr.gsu.edu/hbase/electric/capac.html
  3. ↑ Р. Д. Найт, «Потенциал и поле», в Физика для ученых и инженеров: стратегический подход, 2-е изд. Сан-Франциско: Пирсон Аддисон-Уэсли, 2008, гл.30, сек. 5. С. 922-932.
  4. ↑ «Суперконденсаторы берут на себя ответственность в Германии» Филиппа Болла, Бюллетень MRS, Том 37, выпуск 09, 2012 г., стр. 802-803
  5. ↑ (2014, 27 июня). Как работают вспышки камеры [Online]. Доступно: http://electronics.howstuffworks.com/camera-flash.htm
  6. ↑ Sparkfun. (25 апреля 2015 г.). Конденсаторы [Онлайн]. Доступно: https://learn.sparkfun.com/tutorials/capacitors
Конденсатор

| Викитроника | Фэндом

Абдул Бида Конденсаторы Абдул Бидар

Конденсатор был изобретен в 1669 году голландским ученым Хемантом. Сначала конденсатор назывался Jam jar.Он был сделан путем наполнения стеклянной банки медом и использовался для хранения статических баллонов. Он был способен хранить электрический заряд в небольшом пространстве. Вот почему в 1782 году ученый Волторб назвал его конденсатором. Популярный американский ученый Майкл Фарадей определил природу емкости и электричества, и поэтому единица емкости была названа Джеком. В настоящее время конденсатор известен как конденсатор.

Его функция состоит в том, чтобы накапливать электрическую энергию и при необходимости снова передавать ее в цепь.Другими словами, он заряжает и разряжает накопленный в нем электрический заряд. Помимо этого, конденсатор выполняет следующие функции:

  1. Он блокирует поток постоянного тока и разрешает поток переменного тока.
  2. Используется для соединения двух секций.
  3. Обходит (заземляет) нежелательные частоты.
  4. Подает нужный сигнал в любой раздел.
  5. Используется для фазового сдвига.
  6. Также используется для создания задержки по времени.
  7. Он также используется для фильтрации, особенно для удаления ряби с выпрямленной формы волны.
  8. Используется для настройки частоты.
  9. Используется как пускатель двигателя.
  10. Он также используется вместе с резистором для фильтрации пульсаций в цепи выпрямителя.

I На самом деле конденсатор работает как резервуар для воды. Электроэнергия хранится в конденсатор так же, как и вода, хранится в емкости. Это называется зарядкой конденсатора. Накопленная электрическая энергия может быть снова получена от конденсатора так же, как вода поступает из резервуара. Это называется разрядкой конденсатора. Строительство : Конденсатор — это электрический компонент, который состоит из двух металлических пластин, разделенных изоляционным материалом, известным как диэлектрик.Конденсатор назван в соответствии с используемым в нем диэлектрическим материалом. Конструкция конденсатора показана на рис. 1.

Емкость [редактировать | править источник]

Способность конденсатора накапливать электричество известна как емкость этого конденсатора. Обозначается буквой C. Единица измерения емкости — Фарад, но Фарад — очень большая единица. Его меньшие единицы — Кило Микрофарад (KMFD), Микрофарад (MFD), Кило Пико Фарад (KPF) или Нано Фарад (NF) и Пико Фарад (PF).Соотношение между этими единицами показано ниже:

Принцип работы конденсатора [редактировать | править источник]

Как уже говорилось, конденсатор имеет способность накапливать электрическую энергию и снова отдавать ее в схему. Это называется зарядкой и разрядкой конденсатора. Подача постоянного и переменного тока на конденсатор дает разные результаты. Работа конденсатора в обоих условиях следующая: Когда искусство заряжается при подаче на него постоянного тока, этот заряд остается в конденсаторе даже после извлечения аккумулятора, пока он не разрядится нагрузкой.

Если на конденсатор подается переменный ток, то полярность обеих пластин поочередно меняется в зависимости от входного переменного тока. В результате этого конденсатор заряжается в первом полупериоде и разряжается в следующем полупериоде. После первого полупериода, когда следующий полупериод наступает на заряженные концы конденсатора, этот противоположный полупериод разряжает конденсатор. между двумя пластинами из-за диэлектрического материала. Таким образом, конденсатор создает препятствие (сопротивление) для прохождения переменного тока, которое называется импедансом.Импеданс зависит от емкости конденсатора и частоты переменного тока. Разница фаз между переменным напряжением на входе и переменным током на выходе конденсатора составляет 90 °. Это показано на рис. 2.

Как вы уже выяснили, емкость конденсатора для хранения электрического заряда называется емкостью этого конденсатора. Емкость зависит от следующих факторов:

  1. Площадь пластин.
  2. Расстояние пластин.
  3. Характеристики диэлектрика между двумя проводящими пластинами.

Площадь пластин [править | править источник]

Величина емкости конденсатора прямо пропорциональна эффективной площади пластин. Это означает, что емкость конденсатора увеличивается с увеличением площади пластин конденсатора. C a A, здесь A = Площадь пластин. C ~ Емкость.

[править | править источник]

хорошие и плохие. Как вы знаете, конденсатор изготавливается путем размещения изоляционного материала между двумя проводящими пластинами, этот изолирующий материал известен как диэлектрический материал. Хороший диэлектрический материал — это материал, в котором нет потерь энергии из-за электрического поля через диэлектрик. Диэлектрик, из-за которого происходит потеря энергии электрического поля в виде тепла, не является хорошим диэлектрическим материалом. Конденсаторы названы в соответствии с типом используемого диэлектрического материала. По диэлектрическому материалу конденсатор можно разделить на два типа :

  1. Простой конденсатор.
  2. Конденсатор электролитический.
Простой конденсатор [редактировать | править источник]

Простые конденсаторы — это те конденсаторы, в которых в качестве диэлектрического материала используются полиэстер, воздух, бумага, слюда, керамика, пластик и каменный флюс.Эти конденсаторы названы в соответствии с используемыми в них диэлектрическими материалами. Например, конденсаторы с бумагой в качестве диэлектрика известны как бумажные конденсаторы, а конденсаторы со слюдой в качестве диэлектрика известны как слюдяные конденсаторы. Оба конца этих конденсаторов похожи, поэтому нет необходимости проверять их полярность перед их подключением в цепь. Вместо простого конденсатора такого же номинала можно использовать любой тип простого конденсатора аналогичного номинала. В некоторых конденсаторах в качестве диэлектрического материала используется воздух.Такие конденсаторы известны как воздушные конденсаторы. Вот некоторые важные конденсаторы и их характеристики:

» ‘

Слюдяной конденсатор’ » [редактировать | править источник]

Слюда — это такой материал, который в природе доступен тонким слоем. Его диэлектрическая постоянная [1] очень высока. Особенно для высоких частот, он работает как хороший изолятор даже при высоких температурах.В нем очень низкие потери частоты, из-за этих кремниевых свойств он используется в качестве диэлектрического материала в конденсаторах. Конденсаторы этого типа известны как слюдяные конденсаторы. Поскольку намотка из слюды невозможна, слюдяные конденсаторы всегда имеют плоскую форму. Эти конденсаторы используются там, где требуется большая точность и высокая диэлектрическая проницаемость. Слюдяные конденсаторы бывают разных типов. Описание двух из них приведено ниже:

  1. » Конденсатор слюдяного типа с зажимом » : В конденсаторах этого типа между двумя тонкими пластинами олова имеется слой слюды.Теперь таким образом закрепляются один слой за другим. Два электрода вынуты из тонкого слоя олова с обоих концов. Этот тип конструкции используется для производства конденсаторов хорошего качества. Его конструкция показана на рис. 3 (а).
  2. » ‘ Скрепленный посеребренный слюдяной конденсатор : В конденсаторах этого типа, за исключением пластин с внешних концов, пластины имеют серебряное покрытие с обеих сторон. Покрытие серебром производится в соответствующем электродном поле, а все остальные пластины соединяются друг с другом путем обжига.Благодаря такому расположению конденсатор приобретает хорошую форму и точность. На рис. 38 (b) показана конструкция одного такого конденсатора. Для защиты от влаги его закрывают в футляре для запекания, который затем герметизируют слоем воска. Конденсаторы этого типа также используются там, где требуется большая точность.

» ‘

Бумажный конденсатор.’ » [править | править источник]

Это такой конденсатор, который используется для высокого напряжения постоянного и переменного тока при средних потерях и средней точности стабильности емкости.Это делается путем обертывания тонкого слоя алюминия слоями папиросной бумаги, а для удаления влаги с бумаги на нее наносится тонкий слой воска. В бумажном конденсаторе с матрицами вместо алюминия для электродов используется металлическая пленка. Емкость бумажного конденсатора обычно находится в диапазоне от 0,001 мкФ до 0,2 мкФ. Их допустимая нагрузка не превышает 100 В. В наши дни на папиросной бумаге в бумажных конденсаторах используется полиэфирная пластиковая пленка. Благодаря использованию этой пленки повышается ее диэлектрическая проницаемость, поэтому она не повреждается под высоким напряжением.

»

Керамический конденсатор » [редактировать | править источник]

Такие конденсаторы, которые имеют керамический материал в качестве диэлектрика, известны как керамические конденсаторы. Назначение этих конденсаторов определяется электрическими характеристиками используемого керамического материала. Размер керамических конденсаторов очень мал по сравнению с другими конденсаторами из-за их высокой диэлектрической проницаемости. Керамический материал является очень хорошим изолятором, и из него можно получить высокую диэлектрическую проницаемость, смешивая в нем различные типы силикатов.

Керамические конденсаторы обычно бывают двух типов, то есть « дискового типа » и « трубчатого типа », в конденсаторах дискового типа две проводящие пластины сделаны путем посеребрения обеих сторон керамической пластины. Из каждой пластины вынимается проволока в качестве электрода. Для защиты конденсатора от влаги поверх него нанесено покрытие из изоляционного материала. Другой тип конденсатора, который имеет форму сопротивления, известен как керамический конденсатор трубчатого типа.В конденсаторах этого типа серебряное покрытие нанесено внутри и снаружи керамической трубки, которая действует как две проводящие пластины. Из каждого покрытия вынимается проволока. Трубчатые конденсаторы от IFF до 500PF работают аналогично слюдяным конденсаторам.

»
Ассортимент керамических конденсаторов » ‘ [редактировать | править источник]

» ‘

Фольгированные конденсаторы:’ » [править | править источник]

Такие конденсаторы, в которых тонкий слой металла используется в качестве проводящих пластин, известны как фольговые конденсаторы.Обычно бумага используется в качестве изолятора в конденсаторах из фольги, но в некоторых конденсаторах также используются полиэстер и пластик. Эти конденсаторы известны как полиэфирные конденсаторы и пластиковые конденсаторы соответственно.

» Правила расчета стоимости простых конденсаторов: »

  • Правило I. Если на каком-либо конденсаторе написано одно или двухзначное число без какого-либо кода или единицы измерения, то это число является значением конденсатора в пикофарадах.
  • Правило 2 : Если на любом конденсаторе номер из трех цифр записан с последней цифрой как ноль без какого-либо кода и единицы, то это число является значением конденсатора в пикофарадах.
  • Правило 3 : Если на каком-либо конденсаторе записано трехзначное число с последним числом, отличным от нуля, то его значение рассчитывается методом цветового кода. В этом методе первые две цифры записываются как есть, а нули, равные последней цифре, добавляются после числа.Полученное значение — это значение этого конденсатора в пикофарадах (PF). Его делят на 1000, чтобы получить значение в KPF, и значение в KPF снова делят на 1000, чтобы получить значение в микрофарадах (MF). В конденсаторах этого типа, если после числа написан английский алфавит, то этот алфавит показывает его терпимость. Эти алфавиты и представленные ими допуски приведены ниже : F = ± 1% G = ± 2% J = ± 5% K = ± 10% M = ± 20% *, ____. .
  • Правило 4 : Если на конденсаторе написано четырехзначное число с нулем в качестве четвертой цифры, то данное число является значением этого конденсатора в пикофарадах.Если на конденсаторе также написан английский алфавит вместе с четырехзначным числом, то этот алфавит представляет его (конденсаторный) допуск.
  • Правило 5: Если число написано на конденсаторе после десятичной дроби, то это число является значением конденсатора в микрофарадах. Если на конденсаторе такого типа также написан английский алфавит, то этот алфавит показывает допуск конденсатора. Кроме того, на некоторых конденсаторах написано рабочее напряжение.
  • Правило 6 : Если на каком-либо конденсаторе K написано либо между двухзначным числом, либо после трехзначного числа с нулем в качестве последней цифры, то число является значением конденсатора в KPF (килопикофарадах).Когда этот K записывается между двумя цифрами, вместо него используется десятичная дробь, и теперь это число является значением конденсатора в KPF.
  • Правило 7 : На некоторых конденсаторах может быть записано их номинальное значение, а на некоторых конденсаторах их номера записаны последовательно. Из них первое число показывает номинал конденсатора, второе число показывает его допуск, а третье число показывает его рабочее напряжение.

»

Конденсатор типа pin-up » » [править | править источник]

Эти керамические конденсаторы имеют особую форму и производятся компанией Philips.Эти конденсаторы имеют либо один цвет, либо полоски более одного цвета. Посредством этих цветов их допустимое отклонение и рабочее напряжение рассчитываются в соответствии с системой цветового кода. В этих конденсаторах цветовые полосы отсчитываются сверху.

» ‘
Методы расчета значений различных типов керамических конденсаторов типа pin-up следующие: :’ » [править | править источник]
  • Когда на конденсаторе типа pin-up указан только один цвет :

Если на любом керамическом конденсаторе pin-up типа только один цвет, он считается тремя полосами такого же цвета.Теперь с помощью системы цветового кода рассчитывается значение этого конденсатора.

  • Когда есть две цветные полосы, одна из которых больше по размеру :

Чтобы рассчитать стоимость такого конденсатора типа pin-up, цвет большей полосы записывается два раза и цвет меньшей полосы пишется только один раз. Таким образом, с помощью трех цветов значение емкости определяется в пикофарадах.

  • Когда на конденсаторе типа pin-up присутствуют три разных цвета одинакового размера:

В этом случае все три цвета записываются сверху соответственно, а затем значение конденсатора вычисляется в пико фарад (ПФ).

  • Когда одна цветная полоса больше, а две цветные полосы меньше по размеру:

При вычислении номинала этих типов конденсаторов больший цвет записывается дважды, а два меньших цвета записываются один раз. Таким образом, мы получаем всего четыре цвета. Из которых три цвета используются для расчета стоимости конденсатора, а четвертый цвет дает толерантность конденсатора.

  • Допуск, показанный четвертым цветом, выглядит следующим образом:

Коричневый = ± 1% Красный = ± 2% Зеленый = ± 5% Белый = ± 10% Черный = ± 20%

  • Если на конденсаторе типа pin-up заданы четыре разных цвета одинакового размера:

В конденсаторах этого типа первые три цвета дают значение конденсатора, а четвертый цвет — допуск.

  • Если на конденсаторе типа pin-up указано пять цветов одинакового размера:

Может быть максимум пятицветный конденсатор типа pin-up. Из этих пяти цветов первые три используются для расчета номинальной емкости конденсатора, четвертый цвет показывает его устойчивость, а пятый цвет показывает рабочее напряжение.

  • Допустимое рабочее напряжение, показанное пятым цветом, соответствует приведенному ниже:

* Коричневый = 100 В

  • Красный = 250 В
  • Желтый = 400 В
  • Синий = 630 Вольт.
Плоский керамический конденсатор [редактировать | править источник]

Некоторые керамические конденсаторы имеют плоскую форму. На этих конденсаторах есть линии. Метод вычисления значений этих конденсаторов такой же, как и у других конденсаторов, но в этих конденсаторах цвет внизу считается первым цветом, тогда как в других конденсаторах цвет вверху считается первым цветом.

Конденсаторы Storoflux [редактировать | править источник]

Эти конденсаторы выглядят так, как будто они сделаны из стекла, потому что они сделаны из прозрачного пластика.Их стоимость обычно составляет пикофарады. В прозрачном пластике есть тонкие слои алюминия, которые используются как пластины.

Расчетное значение керамических конденсаторов трубного типа [править | править источник]

Стоимость большинства керамических конденсаторов трубчатого типа указана на них. Но у некоторых конденсаторов есть цветные полосы и точки на корпусе, которые используются для расчета их (конденсаторного) значения. Чтобы вычислить номинал конденсатора по этим цветным полосам и точкам, следуйте некоторым правилам, которые заключаются в следующем:

  • Правило 1. Если на каком-либо конденсаторе трубчатого типа есть пять полос или точек разных цветов, то первый цвет показывает температурный коэффициент конденсатора, второй, третий и четвертый используются для расчета номинальной емкости конденсатора.Способ расчета емкости конденсатора с

цветов такой же, как и для сопротивления. Значение всегда выражается в пикофарадах (PF), а пятый цвет показывает допустимую нагрузку конденсатора. В таблице 1 показан метод расчета номинала керамического конденсатора трубчатого типа с пятью цветами.

  • Правило 2: На некоторых трубчатых керамических конденсаторах указан их номинал. Кроме того, чтобы показать толерантность, в качестве кода толерантности написан английский алфавит. В углу на этих конденсаторах есть цветная полоса или точка, которая представляет их температурный коэффициент.

В этом конденсаторе коды допусков следующие:

100 А написано на конденсаторе, показанном на рис. означает, что его значение составляет 100PF, а его код толерантности — A, таким образом, его толерантность составляет ± 10%.

Авиационный глоссарий — Конденсатор


Добро пожаловать в глоссарий Dauntless Aviation!

Редакция Dauntless ведет крупнейший в Интернете единый глоссарий авиационных терминов.Этот глоссарий построен на сочетании официальных, полуофициальных, и собственные источники (включая оригинальные материалы, которые мы разрабатываем сами). Уникально то, что мы часто предоставляем несколько определений данного термина, чтобы вы могли найти наиболее подходящее тебе. Чтобы максимально повысить эффективность вашего обучения, этот глоссарий (и аналогичные для наших международных пользователей) все больше и больше интегрирован в наши приложения для обучения авиации, в том числе наше программное обеспечение и приложения для подготовки письменных тестов FAA и практических тестов FAA.Если вам нравится этот глоссарий, вы полюбите их за их безупречную среду обучения и лучший и понятный в мире контент (пожалуйста, попробуйте).

Конденсатор

Конденсатор
Электрический компонент, обычно образованный путем разделения двух проводящих пластин изоляционным материалом. Конденсатор хранит энергию в электрическом поле.
Сообщить о проблеме с этим определением

источник: ARRL Ham Radio Glossary

Конденсатор — это пассивный электронный компонент, состоящий из двух проводящих пластин, разделенных двумя проводящими пластинами. диэлектрик. Напряжение, приложенное к пластинам, создает электрическое поле на диэлектрике и заставляет пластины накапливать заряд. Когда источник напряжения удаляется, поле и заряд остаются до разряда, сохраняя энергию.

Емкость (или C, измеряемая в фарадах) определяет количество заряда, которое может храниться при заданном напряжении (конденсатор в одну фараду, заряженный до одного вольта, будет удерживать один кулоновский заряд).

Сообщите о проблеме с этим определением

источник: Глоссарий по электротехнике

Электрический компонент, накапливающий электрический заряд.
Сообщите о проблеме с этим определением

Источник: Общее руководство для техника по обслуживанию авиации FAA (FAA-H-8083-30)

Электрический компонент, ранее называвшийся электрическим компонентом конденсатор, состоящий из двух проводов большой площади, называемых пластинами, разделенных изолятором.Электроны, хранящиеся на одной из пластин, создают разницу электростатического давления между пластинами.
Сообщите о проблеме с этим определением

Источник: FAA Aviation Maintenance Technician Power Plant Handbook (FAA-H-8083-32)


Ace Любой письменный тест FAA!

Актуальные вопросы FAA / бесплатные обновления в течение всего срока службы
Лучшие объяснения в бизнесе
Быстрое и эффективное обучение.

Пройди свой чек-райд с уверенностью!

Подготовка к практическому тесту FAA, отражающая фактические контрольные точки.
Любой чек-райд: самолет, вертолет, планер и т. Д.
Составлено и поддерживается фактическими пилотными экзаменаторами и магистрами CFI.

Самый надежный электронный журнал в мире

Будьте организованными, актуальными, профессиональными и безопасными.
Широкие возможности настройки — от пилотов-студентов до профессионалов.
Бесплатный переход для пользователей других электронных журналов.

Заявление об ограничении ответственности: Хотя этот глоссарий в большинстве случаев может быть очень точным и полезным, иногда по любому количеству редакционных, транскрипционных, технических и других причин это может быть не так. Кроме того, поскольку иногда вы могли попадать на эту страницу через систему автоматического сопоставления терминов, вы можете найти здесь определения, которые не соответствуют тексту или приложению, в котором вы видели исходный термин.Пожалуйста, руководствуйтесь здравым смыслом при использовании этого ресурса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
