Что такое конденсатор и его основные характеристики

Конденсатор — это пассивный электронный компонент, способный накапливать и хранить электрический заряд. Основная характеристика конденсатора — его емкость, измеряемая в фарадах (Ф). Чаще всего используются более мелкие единицы:

  • микрофарады (мкФ) — 10^-6 Ф
  • нанофарады (нФ) — 10^-9 Ф
  • пикофарады (пФ) — 10^-12 Ф

Помимо емкости, важными параметрами конденсатора являются:

  • Рабочее напряжение — максимальное напряжение, которое может быть приложено к конденсатору
  • Ток утечки — небольшой ток, протекающий через диэлектрик конденсатора
  • Температурный коэффициент емкости — изменение емкости при изменении температуры
  • Тангенс угла диэлектрических потерь — характеризует потери энергии в конденсаторе

Принцип работы конденсатора

Простейший конденсатор состоит из двух проводящих пластин (обкладок), разделенных диэлектриком. При подключении к источнику напряжения на обкладках накапливаются заряды противоположных знаков. После отключения источника заряд сохраняется.


Способность конденсатора накапливать заряд используется во многих электронных схемах:

  • Для сглаживания пульсаций в блоках питания
  • Для разделения постоянной и переменной составляющих сигнала
  • В колебательных контурах
  • Для создания временных задержек
  • В импульсных схемах

Полярные и неполярные конденсаторы: в чем разница

Основное отличие полярных и неполярных конденсаторов заключается в конструкции и применяемых материалах:

Полярные конденсаторы:

  • Имеют четко обозначенные положительный и отрицательный выводы
  • Работают только при соблюдении полярности включения
  • Обычно это электролитические или танталовые конденсаторы
  • Имеют большую удельную емкость
  • Применяются в цепях постоянного тока

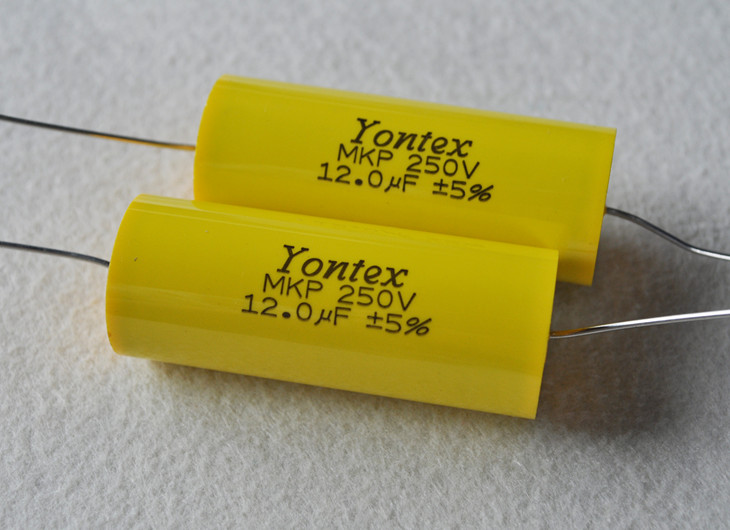

Неполярные конденсаторы:

  • Не имеют выделенных положительного и отрицательного выводов
  • Могут работать при любой полярности напряжения
  • Обычно это керамические, пленочные, слюдяные конденсаторы
  • Имеют меньшую удельную емкость
  • Применяются как в цепях постоянного, так и переменного тока

Особенности конструкции полярных конденсаторов

Полярные конденсаторы имеют асимметричную конструкцию. Рассмотрим устройство электролитического конденсатора:


  • Анод — пористая алюминиевая фольга с тонким слоем оксида алюминия
  • Катод — алюминиевая фольга без оксидного слоя
  • Электролит — проводящая жидкость или паста между обкладками
  • Сепаратор — пористая бумага, пропитанная электролитом

Оксидная пленка на аноде выполняет роль диэлектрика. При правильном включении она поддерживается и даже самовосстанавливается при повреждениях. При обратном включении пленка разрушается, что приводит к резкому росту тока и выходу конденсатора из строя.

Преимущества и недостатки полярных конденсаторов

Полярные конденсаторы имеют свои сильные и слабые стороны:

Преимущества:

  • Высокая удельная емкость
  • Компактные размеры при больших емкостях
  • Низкая стоимость

Недостатки:

  • Необходимость соблюдения полярности
  • Чувствительность к перегреву
  • Ограниченный срок службы из-за высыхания электролита
  • Относительно высокий ток утечки

Особенности применения полярных конденсаторов

При использовании полярных конденсаторов в электронных схемах следует учитывать ряд важных моментов:


  • Строго соблюдать полярность включения
  • Не превышать максимальное рабочее напряжение
  • Учитывать зависимость емкости от температуры
  • Избегать воздействия высоких температур
  • Периодически проверять состояние в ответственных узлах

Полярные конденсаторы широко применяются в следующих областях:

  • Фильтрация пульсаций в блоках питания
  • Развязка по питанию в аналоговых схемах
  • Накопители энергии в импульсных схемах
  • Времязадающие цепи с большими постоянными времени

Как проверить работоспособность полярного конденсатора

Существует несколько способов проверки полярного конденсатора:

  1. Измерение емкости мультиметром с функцией измерения емкости
  2. Проверка тока утечки — подключить через миллиамперметр к источнику постоянного напряжения
  3. Проверка заряда-разряда — зарядить от источника и измерить напряжение после отключения
  4. Визуальный осмотр — вздутие корпуса говорит о выходе из строя

При проверке важно соблюдать полярность подключения и не превышать номинальное напряжение конденсатора.

Неполярные конденсаторы: особенности конструкции

Неполярные конденсаторы имеют симметричную конструкцию. Рассмотрим устройство керамического конденсатора:


  • Диэлектрик — тонкие керамические пластины
  • Обкладки — слои металлизации на керамике
  • Выводы — металлические контакты, соединенные с обкладками

Благодаря симметричной конструкции, такие конденсаторы могут работать при любой полярности приложенного напряжения.

Преимущества и недостатки неполярных конденсаторов

Неполярные конденсаторы также имеют свои плюсы и минусы:

Преимущества:

  • Возможность работы в цепях переменного тока
  • Нет ограничений по полярности включения
  • Высокая стабильность параметров
  • Длительный срок службы

Недостатки:

  • Меньшая удельная емкость по сравнению с полярными
  • Более высокая стоимость при больших емкостях

Области применения неполярных конденсаторов

Неполярные конденсаторы находят широкое применение в различных электронных устройствах:

  • Фильтрация высокочастотных помех
  • Разделительные цепи в усилителях
  • Колебательные контуры в радиоприемниках
  • Цепи коррекции в видеотехнике
  • Снабберные цепи в импульсных преобразователях

Благодаря отсутствию ограничений по полярности, они удобны в применении и менее критичны к ошибкам монтажа.


Как проверить работоспособность неполярного конденсатора

Проверка неполярных конденсаторов во многом схожа с проверкой полярных:

  1. Измерение емкости мультиметром
  2. Проверка сопротивления изоляции мегаомметром
  3. Проверка в составе колебательного контура
  4. Визуальный осмотр на предмет повреждений

При проверке неполярных конденсаторов нет необходимости соблюдать полярность подключения измерительных приборов.

Сравнение характеристик полярных и неполярных конденсаторов

Рассмотрим основные различия в характеристиках полярных и неполярных конденсаторов:

  • Емкость: полярные имеют большую удельную емкость
  • Рабочее напряжение: у неполярных обычно выше
  • Температурная стабильность: лучше у неполярных
  • Срок службы: дольше у неполярных
  • Ток утечки: меньше у неполярных
  • Частотные свойства: лучше у неполярных

Выбор типа конденсатора зависит от конкретной задачи и требований к параметрам схемы.

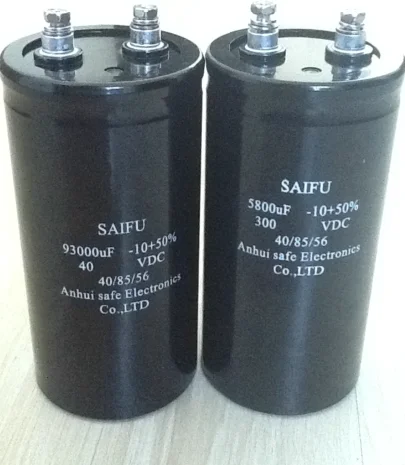

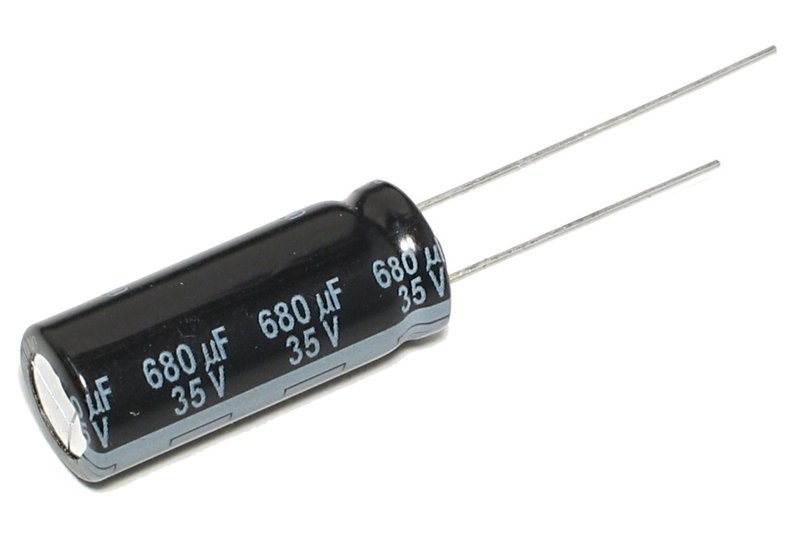

Маркировка полярных и неполярных конденсаторов

Для правильного применения конденсаторов важно уметь читать их маркировку:


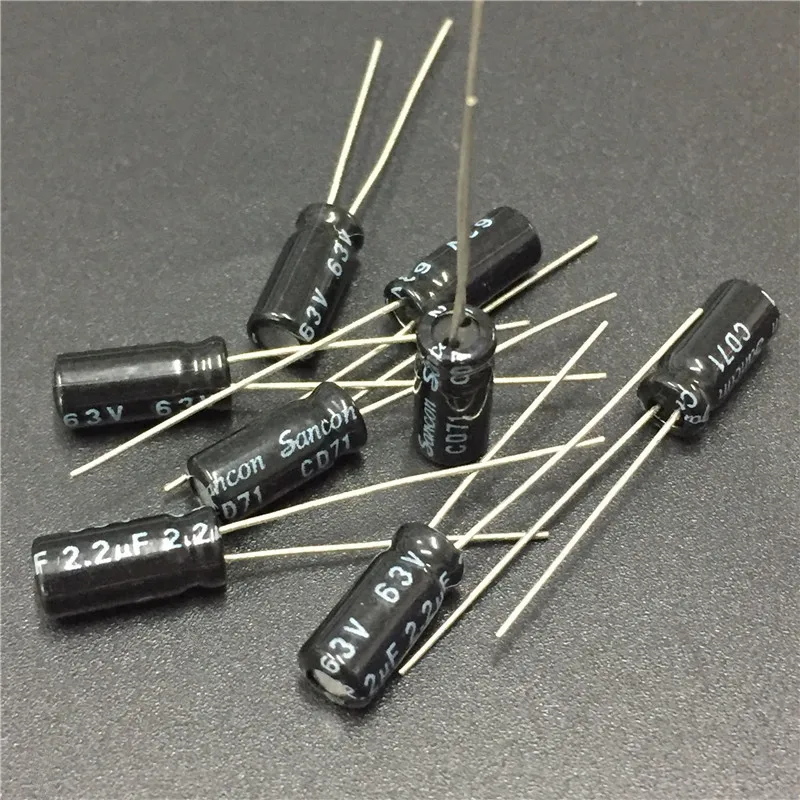

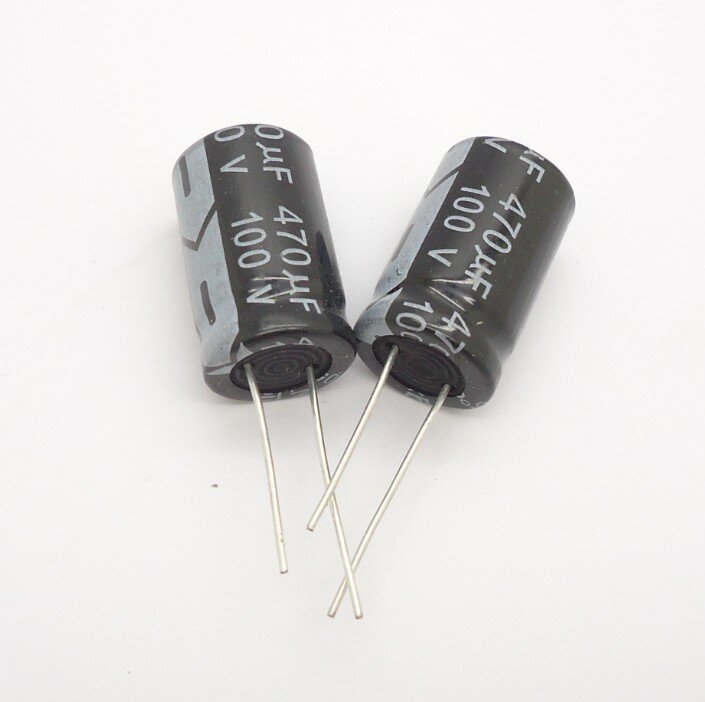

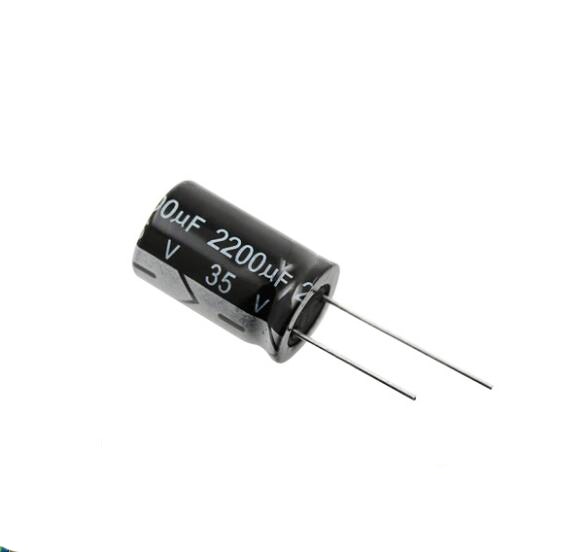

Полярные конденсаторы:

  • Емкость и напряжение указаны на корпусе
  • Отрицательный вывод обозначен полосой или знаком «-«
  • Положительный вывод обычно длиннее

Неполярные конденсаторы:

  • Емкость может быть указана в явном виде или кодом
  • Напряжение часто обозначается буквенным кодом
  • Выводы равнозначны и не маркируются

Правильное чтение маркировки позволяет избежать ошибок при выборе и монтаже конденсаторов.


Полярный конденсатор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1


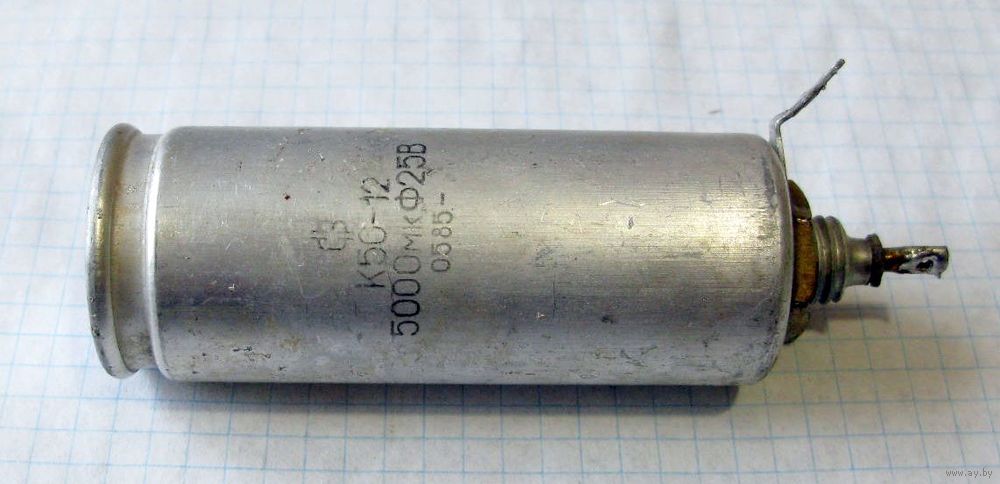

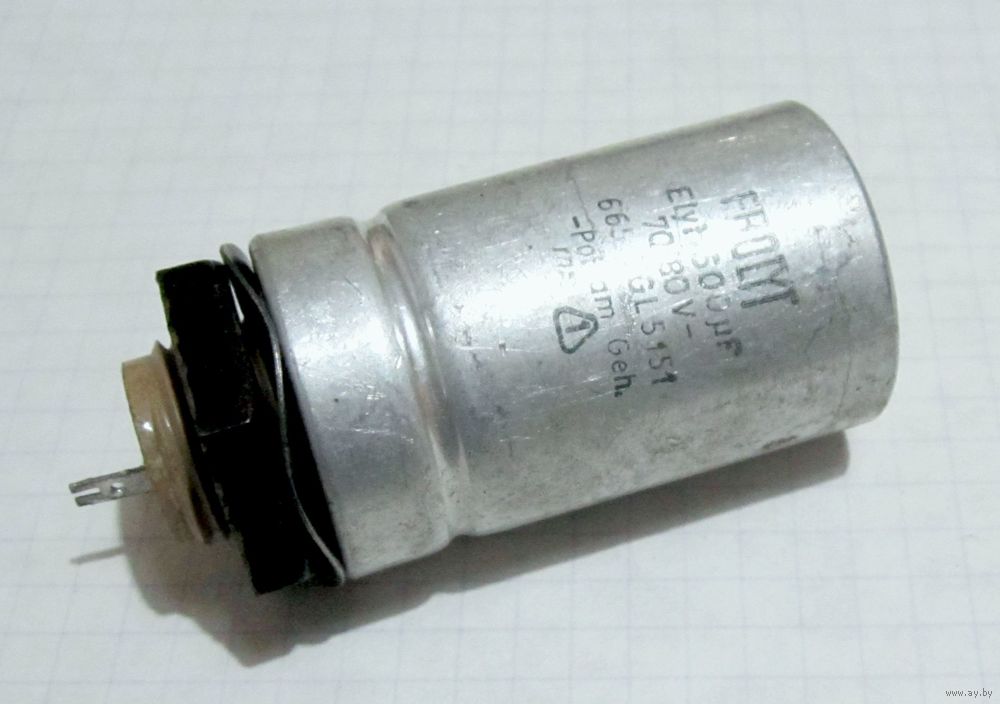

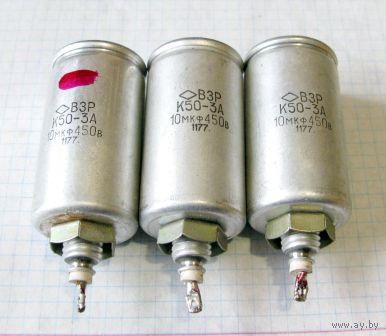

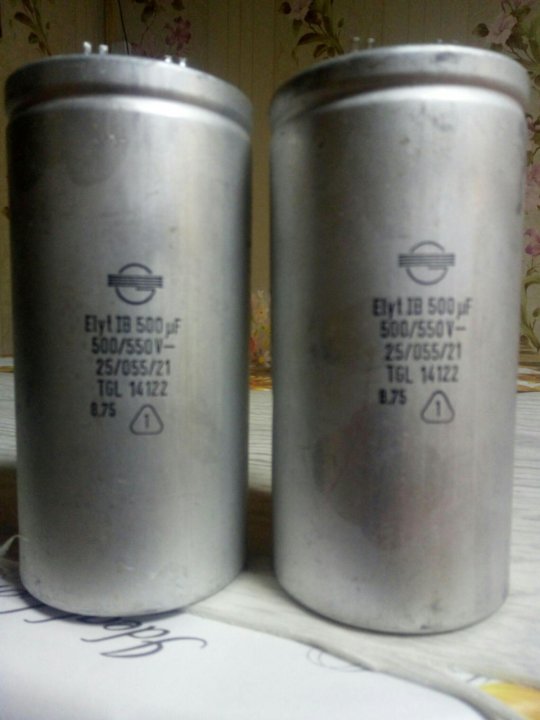

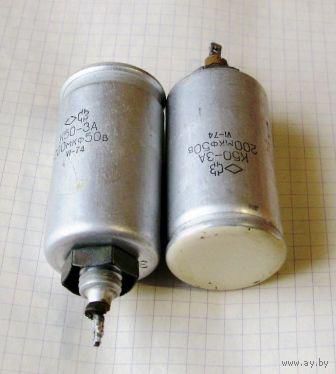

Электролитические алюминиевые конденсаторы.  [1]

Полярные конденсаторы работоспособны при условии, что на их положительный электрод ( анод) подается положительный потенциал источника. Электролитические конденсаторы выпускают с большим интервалом емкости ( от десятых долей до десятков тысяч микрофарад) и напряжением от 3 до 500 В.  [2]

Если полярный конденсатор включить в сето переменного напряжения, то через его диэлектрик пойдет переменный ток, нагревая конденсатор, который может выйти из строя.  [3]

Если полярный конденсатор включить в сеть переменного напряжения, то через его диэлектрик пойдет переменный ток, нагревая конденсатор, и он может выйти из строя.  [4]

Конструкция сухого электролитического конденсатора типа ЭТ. | Зависимость емкости от времени эксплуатации конденсаторов с различным уплотнением при номинальном рабочем напряжении.  [5]

Для различных применений изготовляются полярные конденсаторы как с гладкими, так и с травлеными анодами, а также неполярные конденсаторы.  [6]

Как уже говорилось, АЭК —

полярные конденсаторы, поэтому напряжение обратной полярности предотвращается там, где это необходимо, подключением диода параллельно конденсатору. Падение на диоде порядка 0 8 В является допустимым. Обратные напряжения 1 5 В допустимы для конденсатора за время до 1 с при условии, что такой режим работы не является повторяющимся.  [7]

Использование полупроводниковой сегнетокерамики позволяет получить и полярные конденсаторы с одним омическим и одним неомическим контактами, обладающие в несколько раз большей емкостью, чем неполярные конденсаторы.  [8]

Если максимальное значение переменного напряжения, приложенного к полярному конденсатору, невелико, по сравнению с тем напряжением, при котором проводилась формовка оксидного слоя, то в течение некоторого времени конденсатор может работать без заметного ухудшения своих характеристик.

Тем не менее применять полярные конденсаторы даже при малых значениях переменного напряжения для длительной работы не рекомендуется, если вместе с переменным напряжением к конденсатору не прикладывается одновременно поляризующее постоянное напряжение, превышающее по величине амплитуду переменного напряжения.  [9]

Конденсаторы этого типа обладают большой емкостью и относятся к виду полярных конденсаторов. В качестве наполнителя в них используется электролит в жидком или порошкообразном виде. Конденсаторы с жидким электролитом в настоящее время почти не используются из-за необходимости соблюдения осторожности в обращении с электролитом.  [10]

Вторичная формовка неполярных конденсаторов выполняется в том же режиме, что и для полярных конденсаторов, с той разницей, что она производится последовательно для каждой обкладки конденсатора, вследствие чего требует в два раза больше времени.  [11]

Полярность или условные обозначения выводов микроэлементов на схеме сборки указывают около соответствующих точек: для диодов или полярных конденсаторов — знаки или -; для транзисторов — Б; Э; К; для трансформаторов — номера выводов.  [12]

В зависимости от материала диэлектрика конденсаторы бывают бумажные, вакуумные, воздушные, керамические, слюдяные, стекло-керамические, стеклянные, оксидные и др. В зависимости от материала электродов и вида конструкции конденсаторы делятся на фольговые, с металлизированными обкладками, с герметичной конструкцией корпуса, с уплотненной конструкцией корпуса, с изолированным корпусом ( неполярный конденсатор), с неизолированным корпусом ( полярный конденсатор) и др. По признаку функциональной принадлежности конденсаторы бывают импульсные, поме-хоподавляющие, защитные, проходные и др. Малыми размерами при относительно большой номинальной емкости до 1 мкФ обладают керамические конденсаторы, получившие в связи с этим наибольшее распространение. Наибольшую номинальную емкость ( до 22 000 мкФ) при относительно малых размерах имеют оксидные ( электролитические) конденсатеоы.  [13]

В зависимости от материала диэлектрика конденсаторы бывают бумажные, вакуумные, воздушные, керамические, слюдяные, стеклокерамические, стеклянные, оксидные и др. В зависимости от материала электродов и вида конструкции конденсаторы делят на фольговые, с металлизированными обкладками, с герметичной конструкцией корпуса, с уплотненной конструкцией корпуса, с изолированным корпусом ( неполярный конденсатор), с неизолированным корпусом ( полярный конденсатор) и др. По признаку функциональной принадлежности конденсаторы бывают импульсные, помехоподавляющие, защитные, проходные и др. Малыми размерами при относительно большой номинальной емкости до 1 мкФ обладают керамические конденсаторы, получившие в связи с этим наибольшее распространение. Наибольшую номинальную емкость ( до 470 000 мкФ) при относительно малых размерах имеют оксидные ( электролитические) конденсаторы.  [14]

В Советском Союзе выпускаются сухие полярные и неполярные танталовые электролитические конденсаторы с анодами из гладкой фольги. Полярные конденсаторы обозначаются — тип ЭТ, неполярные — тип ЭТН.  [15]

Страницы:      1    2

Полярный конденсатор на схеме

Электрический конденсатор англ. На электрических схемах конденсаторы обозначают двумя параллельными черточками. При этом, у полярных конденсаторов около положительного электрода дополнительно ставится плюсик. Для чего нужен конденсатор? У этого прибора есть множество применений.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Обозначение конденсаторов на схеме. Обозначение конденсаторов на схеме и их чтение
  • Неполярный конденсатор
  • КОНДЕНСАТОР
  • Конденсатор
  • Как проверить конденсатор мультиметром
  • Конденсаторы | Принцип работы и маркировка конденсаторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Конденсатор в цепи переменного тока

Обозначение конденсаторов на схеме. Обозначение конденсаторов на схеме и их чтение


Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Полярные и неполярные конденсаторы — в чем отличие. Всевозможные типы конденсаторов , используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества.

Однако, что касается конкретно электролитических конденсаторов , в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности. Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать. Данные конденсаторы называются поэтому полярными. В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности?

В этом и попробуем сейчас разобраться. Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы цилиндрические алюминиевые, танталовые, полимерные имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.

Когда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора. Отрицательная обкладка катод — просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.

Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала анод связан с оксидом!

Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее. Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.

Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов.

Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.

Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать.

Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником. А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами.

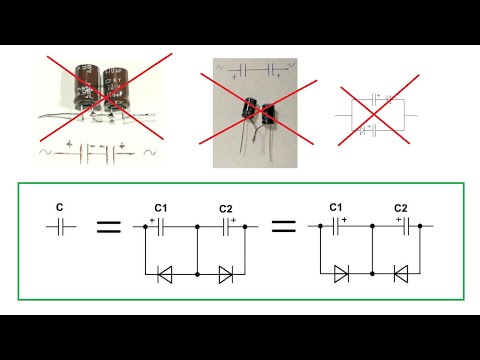

Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих. На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках.

По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой Гц. Поделитесь этой статьей с друзьями:. Вступайте в наши группы в социальных сетях:. ВКонтакте Facebook Одноклассники Pinterest.
