Что такое силовой конденсатор. Какие бывают типы силовых конденсаторов. Для чего применяются силовые конденсаторы в промышленности. Какие преимущества имеют современные силовые конденсаторы. Какие производители лидируют на рынке силовых конденсаторов.
Что представляют собой силовые конденсаторы и как они устроены
Силовой конденсатор — это устройство для накопления электрического заряда, применяемое в силовых электрических цепях. Основная характеристика силового конденсатора — его емкость, показывающая, какое количество заряда он может накопить. За счет этой емкости происходит стабилизация потока электричества, повышение и компенсация мощности электроустановки.
Конструктивно силовой конденсатор состоит из следующих основных элементов:
- Две проводящие обкладки (электроды)
- Диэлектрик (изолятор) между обкладками
- Корпус
- Выводы
В качестве диэлектрика в силовых конденсаторах используются:
- Специальная конденсаторная бумага
- Полимерные пленки
- Комбинация бумаги и пленки
Обкладки обычно изготавливаются из алюминиевой фольги или имеют металлическое напыление. Конструкция может быть рулонной или пакетной. Для улучшения характеристик применяется пропитка диэлектрика специальными жидкостями.

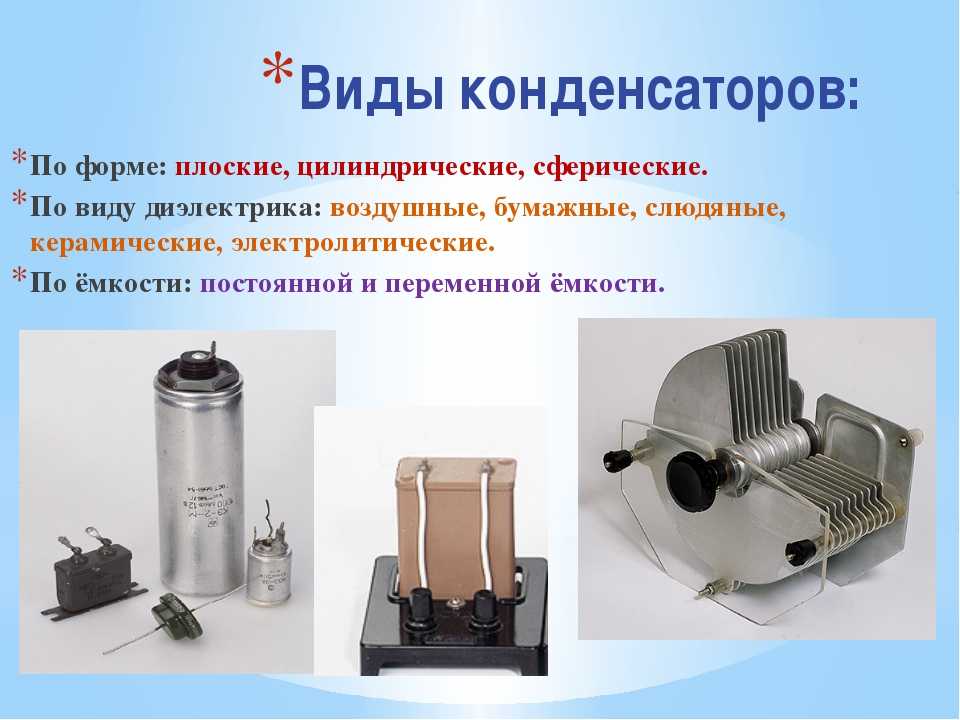

Основные виды и типы силовых конденсаторов
По сфере применения силовые конденсаторы подразделяются на следующие основные виды:
Конденсаторы промышленной частоты
Предназначены для работы в цепях переменного тока частотой 50 Гц. Применяются для повышения коэффициента мощности электроустановок. Могут быть однофазными и трехфазными.
Конденсаторы повышенной частоты
Используются в установках с частотой 0,5-10 кГц. Имеют специальную систему охлаждения. Комплектуются из нескольких секций с параллельным или последовательным соединением.
Фильтровые конденсаторы
Устанавливаются в высокочастотных фильтрах источников питания электротранспорта. Работают при частотах 100-1600 Гц и напряжении до 1 кВ. Применяются также в преобразователях постоянного тока.
Импульсные конденсаторы
Особенность — медленный заряд и быстрый импульсный разряд. Используются в импульсных трансформаторах, установках для магнитной штамповки, сейсморазведки, создания плазмы.
Применение силовых конденсаторов в промышленности и энергетике
Основные области применения силовых конденсаторов:
- Компенсация реактивной мощности в электросетях
- Пуск и работа электродвигателей
- Преобразование электроэнергии
- Фильтрация высших гармоник
- Накопление энергии
- Создание мощных импульсов тока
В энергетике силовые конденсаторы применяются:
- В составе конденсаторных установок компенсации реактивной мощности
- Для продольной компенсации в линиях электропередачи
- В фильтрокомпенсирующих устройствах
- В системах плавного пуска мощных электродвигателей
В промышленности силовые конденсаторы используются:
- В сварочном оборудовании
- В индукционных печах
- В установках электроэрозионной обработки
- В системах бесперебойного питания
- В преобразователях частоты
Преимущества современных силовых конденсаторов
Современные силовые конденсаторы обладают рядом важных преимуществ:
- Высокая удельная емкость
- Низкие диэлектрические потери
- Способность выдерживать большие токи
- Надежность и долговечность
- Самовосстановление после пробоев
- Пожаро- и взрывобезопасность
- Экологичность
Это достигается за счет применения новых диэлектрических материалов, современных технологий изготовления и усовершенствованных конструкций.
Ведущие производители силовых конденсаторов
На рынке силовых конденсаторов лидируют следующие компании:
- Ducati Energia (Италия)
- EPCOS/TDK (Германия)
- ABB (Швейцария)
- Schneider Electric (Франция)
- Eaton (США)
- Electronicon (Германия)
- Vishay (США)
Среди российских производителей можно выделить:
- ЗАО «Электроинтер»
- ООО «Матрица»
- АО «Конденсатор»
Критерии выбора силовых конденсаторов
При выборе силовых конденсаторов необходимо учитывать следующие основные параметры:
- Номинальное напряжение
- Номинальная емкость
- Допустимый ток
- Диапазон рабочих температур
- Габаритные размеры
- Тип монтажа
- Наличие встроенных разрядных резисторов
- Стойкость к перенапряжениям
Также важно учитывать особенности конкретного применения — частоту сети, гармонический состав тока, условия эксплуатации и др.
Перспективы развития технологий силовых конденсаторов
Основные направления совершенствования силовых конденсаторов:
- Повышение удельной емкости и энергоемкости
- Снижение потерь энергии
- Улучшение температурной стабильности характеристик
- Увеличение срока службы
- Расширение диапазона рабочих напряжений и токов
- Миниатюризация
- Создание «умных» конденсаторов со встроенной диагностикой
Перспективными являются разработки в области применения новых диэлектрических материалов, в частности, нанокомпозитов.
ВОЗДУШНЫЕ КОНДЕНСАТОРЫ | ГЕОСЕРВИС
Техническое описание
Воздушный конденсатор – это вид теплообменного оборудования, которое предназначено для отвода тепла в окружающую среду. Они безотказно работают совместно с системами охлаждения и кондиционирования воздуха, и отводят то тепло, которое образовывается при непосредственной работе основного оборудования. Выносные конденсаторы предназначены, преимущественно, для установки за пределами здания.
Конструкция оборудования
Выносные конденсаторы воздушного охлаждения включают в себя ряд стандартных компонентов, которые и обеспечивают бесперебойную и эффективную работу. В теплообменнике конденсатора происходит процесс конденсации хладагента и утилизации тепловой энергии, которая удаляется в окружающую среду. Осуществляется это благодаря теплообменной поверхности, состоящей из медных труб и алюминиевого оребрения. Осевые вентиляторы обеспечивают циркуляцию воздуха через теплообменник и повышают эффективность теплообмена.
Каталог Воздушные конденсаторы
Каталог конденсаторы (рус.)
Особенности
Преимущества, которыми обладает воздушный конденсатор
Компания обладает богатым опытом в разработке и производстве данного оборудования. Специалистами компании накоплен обширный опыт в области разработки промышленного теплообменного оборудования. Выносные конденсаторы имеют ряд свойств, которые позволяют обеспечивать им конкурентоспособное положение на рынке.
К ним стоит отнести:
- эффективный отвод излишков тепла вне помещения;
- гибкость при монтаже, возможность учета архитектурных особенностей здания;
- долговечность эксплуатации, надежность конструкции;
- современные материалы, используемые при производстве;
низкий уровень шума; - разумная ценовая политика производителя;
- регулярное совершенствование.
Сфера применения
Сфера применения данного оборудования соответствует сфере применения чиллеров и холодильных машин.
Воздушный конденсатор применяться в системах:
- комфортного холода;
- коммерческого холода;
- промышленного холода.
Поток воздуха вертикальный или горизонтальный.
Геосервис
Геосервис предоставляет услуги по обслуживанию и консультации, по запуску и пуско-наладке оборудования различных европейских марок.
Наш подход к холоду — комплексный: холодильные установки, вентиляция, воздушные конденсаторы и градирни, фанкойлы, теплообменное оборудование.
КОНТАКТЫ
Наша служба технической поддержки доступна 24 часа в сутки:
Тел.: +7 (495) 331-10-15
Коммерческий отдел: +7 (985) 222-89-74
Служба техподдержки: +7 (916) 998-12-22
E-mail: [email protected]
Время работы офиса
Понедельник-Пятница: с 09:00 до 18:00
Суббота-Воскресенье: выходные
ЗАХОДИТЕ В ГОСТИ
Москва, ул.
Барклая, 18/19, Офис 6
Copyright © 2020 ООО «Геосервис»
Соглашение об обработке персональных данных
Поддержка и продвижение сайта
СУХАЯ ГРАДИРНЯ ДСЕ (ДРАЙКУЛЕР) ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ GMC
Силовые конденсаторы: описание, разновидности, промышленное назначение
- Общие сведения
- Виды силовых конденсаторов
- Повышенной частоты
- Фильтровые
- Импульсные
- Другие типы
- DUCATI – лидер среди производителей силовых конденсаторов
- Обзор лучших моделей DUCATI
Силовой конденсатор – это устройство, которое используется в силовой электрической цепи как накопитель электрического заряда. Основной характеристикой такого устройства является емкость, показывающая, какое количество заряда может в нем накопиться.
Любой электрический конденсатор – это устройство для накопления электричества, аналогичное аккумуляторной батарее, но отличающееся от нее способностью к одномоментной отдаче накопленного заряда. Силовые конденсаторы выделяются в отдельную категорию несколько условно, так как по конструкции и компонентам изоляции они имеют много общего со всеми остальными. При этом существует ряд особенностей и ограничений, в частности по используемым изоляционным материалам и некоторым другим компонентам.
Конструкция силового конденсатора включает:
- две проводящие ленты-обкладки;
- диэлектрик (изолятор) для их разделения.
В отличие от аналогичных «несиловых» приборов (для связи, радиотехники и т.
п.), в данных устройствах для разделения обкладок используются только некоторые виды изоляторов:
- особая конденсирующая бумага;
- искусственно-полимерные ленточные пленки, намотанные в рулоны.
При этом изоляция является слоистой и предполагает применение одного материала или их сочетания. Возможны такие варианты:
- только бумага – бумажный изолятор;
- бумага и пленка (послойное чередование бумаги и пленки) – пленочно-бумажный;
- только пленка – пленочный (единственный из всех может быть однослойным).
Чтобы устранить воздух, который присутствует в бумажной или межслойной структуре, применяется пропитка специальными жидкими веществами, обладающими высокими изоляционными свойствами, обеспечивающими максимальную наполняемость и не дающими усадки.
Обкладки изготавливаются из таких материалов:
- алюминиевая фольга;
- цинковое или алюминиевое покрытие одной стороны бумажного или пленочного изолятора;
- бумажная лента, с двух сторон имеющая металлическое покрытие.
При этом у каждого материала есть свои преимущества: использование фольги обеспечивает наилучшие тепловые характеристики, а остальные два варианта способны самостоятельно восстанавливать емкость в случае пробоя. Применение двух типов обкладок в одном устройстве – одной из фольги и второй с металлическим покрытием – позволяет обеспечить высокие тепловые характеристики наряду со способностью к самовосстановлению.
С учетом указанных особенностей наибольшую распространенность имеют силовые конденсаторы, конструкция которых состоит из таких элементов:
- обкладки – из фольги или комбинированные;
- изоляция – пленочная или пленочно-бумажная.
Применение чередующихся пленочных и бумажных слоев за счет пористости бумаги, которая при этом выполняет еще и функции фитиля, способствует отличной пропитке диэлектрика. Пленочные изоляторы начали применяться лишь после того, как был разработан метод, позволяющий создавать на пленке микро-капилляры для проникновения пропитки.
Каждый вид указанной изоляции имеет разные рабочие напряженности:
- бумага – 22 МВ/м;
- пленочно-бумажные – 40 МВ/м;
- пленка – свыше 50 МВ/м (при 50 Гц ) с удельной характеристикой от 6,5 киловар-часов/куб.дм.
Новейший вид силового конденсатора, обладающего способностью к самовосстановлению и характеризующегося соответствующими показателями в 70 МВ/м и 9,4 киловар-часов/куб.дм, был создан, благодаря возможности использования конструкции с мягкими обкладками и одного из вида изоляции: однослойной пленочной, пропитанной нефтяным маслом, или металлопленочной, частично либо совсем не пропитанной. За счет двукратного снижения мощности потерь по сравнению с пленочно-бумажным изолятором и достижения показателя в 0,05 Вт/киловар такие системы практически не нагреваются, что делает возможным их использование в среде с более высокими температурными режимами.
Данные приборы классифицируются по сферам применения.
Они могут быть предназначены для электроустановок и сетей разной частоты, устройств линий электропередач, фильтровых и импульсных приборов. У каждого есть свои особенности.
Промышленной частоты
Такие устройства призваны повышать мощности установок переменного электротока с показателем частоты в 50 Гц. Они могут эксплуатироваться в пределах температурного режима, не превышающего +50°С как в помещении, так и на открытом воздухе. Бывают одно- или трехфазными.
Чтобы в случае перегрузки электросети из-за повышения напряжения питание конденсатора прерывалось автоматически, устанавливается реле тока. Наличие плавких предохранителей позволяет защитить его от последствий короткого замыкания. Включаются и отключаются такие приборы с помощью магнитных пускателей. Также есть возможность регулирования и отслеживания рабочего состояния по установленным индикаторам.
Повышенной частоты
Данный вид электроконденсаторов предназначается для увеличения мощности в специально-охлаждаемых установках с частотой в пределах 0,5–10 кГц.
Комплект составляется из нескольких автономных секций с параллельным или при необходимости с последовательным соединением.
К одной поверхности обкладок методом пайки прикрепляется змеевидно-изогнутая охлаждающая трубка из меди для подачи хладагента. Она же используется как токоподвод, при этом остальные обкладки с другой стороны конденсаторного комплекта изолируются и подсоединяются к токоподводам. При параллельном соединении секции располагаются ступенчато и имеют отдельные выводы на крышку корпуса по диэлектрикам из фарфора.
Фильтровые
Такие электроконденсаторы устанавливаются в контуры высокочастотных фильтров в специальных источниках электропитания всех видов электротранспорта. Они эксплуатируются при наличии любого вида напряжения с частотой 100–1600 Гц и не более 1 кВ переменного напряжения. Кроме того, такие устройства могут устанавливаться в преобразователи постоянного тока с тиристорно-импульсной системой управления.
Применение электросиловых конденсаторов фильтрового типа позволяет сглаживать перепады в выпрямителях напряжения в электросети, в системах с удвоенным напряжением в электроизоляционном трансформаторном масле и в указанных выше контурах высокочастотных фильтров.
Импульсные
Специфика работы таких конденсаторов заключается в том, что заряд в них накапливается медленно, а разряд осуществляется быстрыми импульсами. Импульсно-силовые электроконденсаторы применяются в импульсных трансформаторах высокого напряжения, устройствах для магнитной штамповки и сейсморазведки, в дробилках горных пород.
Они позволяют создавать и использовать в таких приборах плазму высокой температуры и максимально сильные импульсные токи. Также импульсно-силовые электроконденсаторы устанавливаются в устройства, создающие мощные световые импульсы, и лазерные исследовательские приборы.
Другие типы
Чтобы обеспечить стабильную мощность связи по линиям электропередач, а также телемеханику и защиту при частоте 36–750 кГц, применяются электросиловые конденсаторы с напряжением 36–500 кВ. Они изготавливаются в корпусах из фарфора и оснащены бумажной изоляцией с пропиткой минеральным маслом. Спецификой такой конструкции является наличие покрышек и крышек из фарфора, являющихся выводами, а также уплотнителей для обеспечения герметичности и масляных расширителей.
Устройства с максимальным из указанного предела напряжением также могут использоваться в качестве измерительных приборов для определения напряжения на линиях электропередач или с целью отбора мощности для электроснабжения пунктов управления/переключения, расположенных вдоль высоковольтных ЛЭП.
Лидером среди производителей силовых конденсаторов является итальянская компания Ducati Energia.
Итальянская компания DUCATI образовалась в Болонье в 1926 году. Три брата – Адриано, Бруно и Марчелло Дукати – увлекались радиотехникой и хотели её выпускать. Так появилась компания DUCATI. К выбору направления компаньоны подошли с практической стороны: в то время фашистское правительство в Италии транслировало пропагандистскую информацию по разным каналам, спрос на радиоточки в домах превышал предложение. Братья решили, что рынок сбыта их продукции обеспечен. Так и получилось – дела пошли хорошо. Уже в 1939 году на заводе DUCATI в Болонье работали 7000 человек.
Вторая мировая война сказалась на промышленном производстве.
В 40-е годы братья переориентировали производство на выпуск раций и оптических прицелов. Итальянское правительство регулярно давало им заказы, но после войны заказы иссякли, а предприятие национализировали. Национализация была вынужденной мерой – только так можно было сохранить рабочие места и обеспечить людей работой.
В 1946 году начался новый виток развития бренда. DUCATI разделили на две компании: DUCATI Elettrotecnica и DUCATI Meccanica (ныне – DUCATI Motor). Первая специализировалась на производстве электроники, вторая – мотоциклов. Компания DUCATI energia образована в 1985 году путем слияния DUCATI Elettrotecnica и Zanussi Elettromeccanica. Она входит в число крупнейших промышленных производств Болоньи. В мире работают 6 её заводов, общая штатная численность – 1250 человек.
Ассортимент продукции Дукати состоит из моделей, применяемых цепях самого разного – от низкого до самого высокого – напряжения. Силовые конденсаторы Ducati используются для повышения и компенсации мощности в энергетических, радиотехнических, электротехнических, импульсных и резонансных установках и приборах.
Производитель гарантирует срок службы в 130 000 часов при температурном режиме в пределах от -25 до +75⁰С.
Среди моделей марки Ducati выделяются такие серии:
- GPX 84 – устройство общего назначения. Подходит для установок, работающих с высокой электронагрузкой в условиях повышенного температурного режима. Сохраняет стабильную емкость на протяжении всего периода эксплуатации. Преимущества модели заключаются в максимально прочной конструкции, которая усилена с помощью шинных соединений, а также в использовании особого пленочного диэлектрика, обеспечивающего работу с большим напряжением при высоких температурах и сохранение при этом неизменного уровня емкости.
- DC-85C и DC-86 PS – электроконденсаторы высокой плотности, созданные на основе инновационной пленки с повышенной кристалличностью, обеспечивающей самую высокую в данной отрасли емкость. Кроме того, в данных моделях расширен и диапазон допустимого температурного режима, который составляет от -40 до +105 °C, с гарантией срока службы в 100 000 часов.
- Modulo XD-416.46 – трехфазный фильтровый электроконденсатор переменного тока. Корпус из алюминия, соединительный зажим и добавочная крышка обеспечивают высокоэффективную работу в самых сложных условиях.
Также следует отметить новые серии силовых конденсаторов Ducati – DC-3 и DCH-83. Это – устройства постоянного тока, отличительной особенностью которых является корпус из пластика в форме призмы и особая внутренняя конструкция, которая сводит к минимуму эффект поля и, соответственно, уровень ESL. В моделях сохранены все преимущества фирменной пленочной технологии с повышенной кристалличностью, обеспечивающей сохранение начального уровня емкости на весь период эксплуатации при максимальной нагрузке.
DUCATI Energia Каталог Часть 1
DUCATI Energia Каталог Часть 2
DUCATI Energia Каталог Часть 3
Про силовые конденсаторы DUCATI Energia
