Что такое подстроечные конденсаторы. Как они устроены. Для чего используются. На какие характеристики обращать внимание при выборе. Какие виды подстроечных конденсаторов существуют.
Что такое подстроечный конденсатор и как он устроен
Подстроечный конденсатор — это разновидность конденсатора с регулируемой емкостью. Его основные особенности:
- Возможность плавно изменять емкость в определенном диапазоне
- Компактные размеры
- Высокая точность настройки
- Стабильность параметров во времени
Конструктивно подстроечный конденсатор состоит из следующих основных элементов:
- Неподвижные обкладки
- Подвижные обкладки, связанные с регулировочным винтом
- Диэлектрик между обкладками (воздух, керамика, пластик)
- Корпус
- Выводы для подключения
При вращении регулировочного винта изменяется площадь перекрытия подвижных и неподвижных обкладок, что приводит к изменению емкости конденсатора.
Области применения подстроечных конденсаторов
- Настройка резонансных контуров в радиоприемниках и передатчиках
- Подстройка частоты генераторов
- Согласование импедансов в ВЧ и СВЧ устройствах
- Компенсация паразитных емкостей в измерительных приборах
- Точная настройка фильтров
- Калибровка и регулировка электронной аппаратуры
Возможность плавной регулировки емкости делает подстроечные конденсаторы незаменимыми при точной настройке параметров радиоэлектронных схем.
Ключевые характеристики подстроечных конденсаторов
При выборе подстроечного конденсатора необходимо учитывать следующие основные параметры:
- Диапазон емкостей (минимальная и максимальная емкость)
- Рабочее напряжение
- Добротность
- Температурный коэффициент емкости
- Диапазон рабочих температур
- Тип диэлектрика
- Способ монтажа (выводной, SMD)
- Габаритные размеры
Правильный выбор этих характеристик обеспечивает оптимальную работу конденсатора в конкретной схеме.
Виды подстроечных конденсаторов
Существует несколько основных типов подстроечных конденсаторов:
1. Керамические подстроечные конденсаторы
Особенности:
- Диэлектрик — керамика с высокой диэлектрической проницаемостью
- Компактные размеры
- Высокая добротность
- Широкий диапазон емкостей

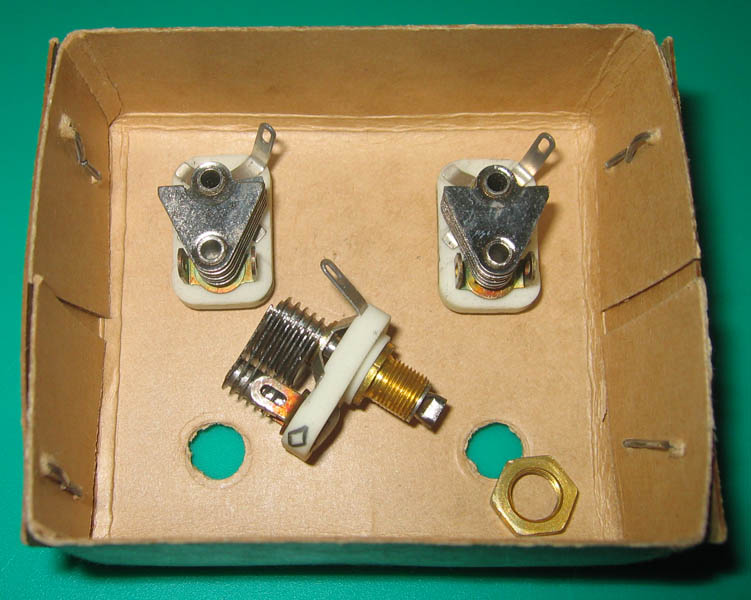

2. Воздушные подстроечные конденсаторы
Характеристики:
- Диэлектрик — воздух
- Высокая добротность
- Малые потери на высоких частотах
- Большие габариты по сравнению с керамическими
3. Пленочные подстроечные конденсаторы
Отличительные черты:
- Диэлектрик — полимерная пленка
- Высокая стабильность параметров
- Малые потери
- Широкий диапазон рабочих температур
Как правильно выбрать подстроечный конденсатор
При выборе подстроечного конденсатора следует учитывать следующие факторы:
- Требуемый диапазон емкостей для конкретной схемы
- Рабочее напряжение в цепи
- Частотный диапазон работы устройства
- Условия эксплуатации (температура, влажность)
- Способ монтажа на плату
- Габаритные ограничения
Правильный выбор типа и параметров подстроечного конденсатора обеспечит оптимальную работу устройства и возможность точной настройки.
Особенности монтажа и настройки подстроечных конденсаторов
При работе с подстроечными конденсаторами важно соблюдать следующие рекомендации:
- Использовать специальные отвертки для настройки во избежание повреждения регулировочного механизма
- Не прилагать чрезмерных усилий при вращении регулировочного винта
- Обеспечить надежную фиксацию конденсатора на плате
- При пайке выводных конденсаторов не допускать перегрева корпуса
- Для SMD-компонентов соблюдать температурный профиль пайки
- После настройки зафиксировать положение регулировочного винта специальным лаком
Соблюдение этих правил обеспечит долговременную и стабильную работу подстроечного конденсатора в устройстве.
Современные тенденции в производстве подстроечных конденсаторов
В настоящее время наблюдаются следующие тренды в развитии подстроечных конденсаторов:
- Миниатюризация компонентов
- Увеличение рабочих частот
- Повышение точности настройки
- Улучшение температурной стабильности
- Разработка новых диэлектрических материалов
- Создание цифровых подстроечных конденсаторов
Эти инновации позволяют создавать более совершенные и надежные электронные устройства с улучшенными характеристиками.
