Конденсаторы таблица. Конденсаторы: виды, маркировка, характеристики и применение

Что такое конденсатор и как он работает. Какие бывают типы конденсаторов. Как расшифровать маркировку конденсатора. Каковы основные характеристики конденсаторов. Где применяются конденсаторы в электронике.

Что такое конденсатор и принцип его работы

Конденсатор — это пассивный электронный компонент, способный накапливать и хранить электрический заряд. Простейший конденсатор состоит из двух проводящих пластин (обкладок), разделенных диэлектриком.

Принцип работы конденсатора основан на явлении электростатической индукции. При подключении к источнику напряжения на обкладках конденсатора накапливаются разноименные заряды. После отключения источника эти заряды сохраняются, и конденсатор остается заряженным.

Основные характеристики конденсатора:

• Емкость — способность накапливать электрический заряд
• Рабочее напряжение — максимально допустимое напряжение
• Тип диэлектрика — определяет свойства конденсатора
• Полярность — для электролитических конденсаторов
• Допуск — отклонение фактической емкости от номинала

Основные типы конденсаторов

В зависимости от конструкции и используемого диэлектрика выделяют следующие основные типы конденсаторов:

Керамические конденсаторы

Используют керамику в качестве диэлектрика. Отличаются компактностью, низкой стоимостью, широким диапазоном емкостей. Применяются для фильтрации, развязки, в резонансных контурах.

Пленочные конденсаторы

Диэлектриком служит полимерная пленка. Обладают высокой стабильностью характеристик, низкими потерями. Используются в фильтрах, таймерах, в цепях развязки.

Электролитические конденсаторы

Имеют жидкий или гелеобразный электролит. Отличаются большой удельной емкостью. Применяются для сглаживания пульсаций, в фильтрах источников питания.

Танталовые конденсаторы

Диэлектриком служит оксид тантала. Обладают высокой удельной емкостью и стабильностью. Используются в портативной электронике, медицинском оборудовании.

Маркировка конденсаторов

На корпусах конденсаторов обычно наносится маркировка, содержащая информацию об их параметрах. Рассмотрим основные способы маркировки:

Буквенно-цифровая маркировка

Включает буквы и цифры, обозначающие емкость, рабочее напряжение, допуск и др. Например:

• 0.1 мкФ ± 10% 50В: 104K50
• 220 пФ ± 5% 500В: 221J500

Цветовая маркировка

Применяется для керамических и пленочных конденсаторов. Цветные полосы обозначают значение емкости и допуск:

• Красный-красный-оранжевый: 220 пФ
• Коричневый-черный-желтый: 100 нФ

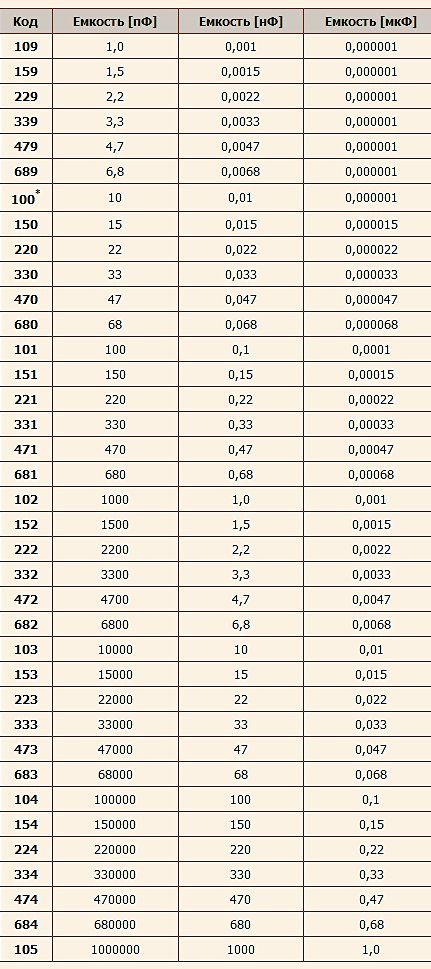

Кодовая маркировка

Используется трех- или четырехзначный код. Первые две (три) цифры — значение, последняя — множитель. Например:

• 104: 10 × 10^4 пФ = 100 нФ
• 223: 22 × 10^3 пФ = 22 нФ

Основные характеристики конденсаторов

При выборе конденсаторов следует учитывать их ключевые параметры:

Емкость

Определяет способность конденсатора накапливать электрический заряд. Измеряется в фарадах (Ф) и кратных единицах:

• 1 мкФ = 10^-6 Ф
• 1 нФ = 10^-9 Ф
• 1 пФ = 10^-12 Ф

Рабочее напряжение

Максимальное напряжение, которое можно длительно подавать на конденсатор. Превышение ведет к пробою диэлектрика.

Температурный коэффициент емкости (ТКЕ)

Показывает изменение емкости при изменении температуры. Измеряется в ppm/°C (миллионных долях на градус).

Тангенс угла потерь

Характеризует диэлектрические потери в конденсаторе. Чем меньше тангенс, тем лучше качество конденсатора.

Частотные свойства

Определяют поведение конденсатора на высоких частотах — собственный резонанс, добротность, импеданс.

Применение конденсаторов в электронике

Конденсаторы широко используются в различных электронных устройствах и схемах:

Фильтрация и сглаживание

Конденсаторы применяются в фильтрах для подавления пульсаций и помех, сглаживания выпрямленного напряжения в источниках питания.

Разделение постоянной и переменной составляющих

Конденсаторы блокируют постоянное напряжение, пропуская переменный сигнал. Используются для связи каскадов усилителей.

Накопление энергии

В импульсных схемах конденсаторы накапливают энергию и затем быстро отдают ее в нагрузку, создавая мощные импульсы тока.

Частотная коррекция

Конденсаторы входят в состав частотно-зависимых цепей для коррекции АЧХ усилителей, создания задержек, формирования импульсов.

Резонансные контуры

В сочетании с катушками индуктивности конденсаторы образуют колебательные контуры, применяемые в радиотехнике.

Как правильно выбрать конденсатор

При выборе конденсатора для конкретного применения следует учитывать ряд факторов:

Требуемая емкость

Емкость выбирается исходя из назначения конденсатора в схеме. Для точной настройки можно использовать подстроечные конденсаторы.

Рабочее напряжение

Должно быть выше максимального напряжения в схеме с запасом 20-50%. Для повышения надежности берут двукратный запас.

Тип диэлектрика

Выбирается с учетом требуемой стабильности, потерь, габаритов. Для высокочастотных цепей подходят керамические и пленочные конденсаторы.

Допуск

В критичных цепях используют прецизионные конденсаторы с малым допуском. Для некритичных применений достаточно стандартного допуска ±20%.

Температурная стабильность

Для работы в широком диапазоне температур выбирают конденсаторы с низким ТКЕ, например, с диэлектриком NP0.

Проверка и диагностика конденсаторов

Для оценки исправности конденсаторов используются следующие методы:

Измерение емкости

Проводится с помощью измерителя RLC или мультиметра с функцией измерения емкости. Измеренное значение должно соответствовать номиналу с учетом допуска.

Проверка на короткое замыкание

Осуществляется омметром. Исправный конденсатор должен показывать бесконечное сопротивление после заряда.

Измерение тока утечки

Для электролитических конденсаторов важно контролировать ток утечки. Повышенный ток указывает на деградацию диэлектрика.

Визуальный осмотр

Позволяет выявить внешние повреждения — вздутия, трещины, следы перегрева. Особенно актуально для электролитических конденсаторов.

Проверка ESR

Измерение эквивалентного последовательного сопротивления (ESR) помогает оценить качество конденсатора. Повышенное ESR говорит о деградации.

Конденсаторы таблица

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Конденсаторы имеют кодовую маркировку.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Многослойные, керамические: MLCC-конденсаторы Samsung
• ТАБЛИЦА КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ
• Кодовая, цифровая маркировка конденсаторов
• Таблицы цветовой маркировки конденсаторов
• Таблица ESR
• ТАБЛИЦА КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ
• Номиналы конденсаторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как определить емкость конденсатора по маркировке .

Многослойные, керамические: MLCC-конденсаторы Samsung

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его.

Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока. Конденсатор проводит переменный ток и не пропускает постоянный. Емкость конденсатора тем больше, чем больше площадь пластин обкладок конденсатора, и тем больше, чем тоньше слой диэлектрика между ними.

Емкости параллельно соединенных конденсаторов складываются. Емкости последовательно соединенных конденсаторов считаются по формуле, приведенной на рисунке ниже:. Конденсаторы бывают как постоянной, так и переменной емкости. Последние так и называются и сокращенно пишутся КПЕ конденсатор переменной емкости.

Конденсаторы постоянной емкости бывают как полярные, так и неполярные. На рисунке ниже изображено схематическое изображение полярного конденсатора:. К полярным относятся электролитические конденсаторы. Выпускаются также танталовые конденсаторы, которые отличаются от алюминиевых электролитических, более высокой стабильностью, но и стоят дороже.

Электролитические конденсаторы подвержены, по сравнению с неполярными более быстрому старению. Полярные конденсаторы имеют положительный и отрицательный электроды, плюс и минус. У советских электролитических конденсаторов полярность обозначалась на корпусе знаком плюс у положительного электрода.

У импортных конденсаторов обозначается отрицательный электрод знаком минус. При нарушении режимов работы электролитических конденсаторов они могут вздуться и даже взорваться. У электролитических конденсаторов во избежания взрыва, делают при их изготовлении специальные насечки на крышке корпуса:. Также электролитические конденсаторы могут взорваться, если на них по ошибке подать напряжение выше того, на которое они были рассчитаны. На фото электролитического конденсатора приведенного выше, видно надпись 33 мкФ х В.

Неполярный конденсатор на схемах обозначается следующим образом:. Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком. С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью.

Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:. На рисунке выше видно, как можно посчитать номинал такого конденсатора.

Например, если на конденсаторе нанесена маркировка , то это означает, что он имеет емкость пикофарад или 3. Ниже приведена таблица, сверяясь с которой можно легко посчитать номинал любого конденсатора с такой маркировкой:.

Конденсаторы с номинальным значением до пикофорад маркируются буквой П или латинской P, например:. Конденсаторы с номинальным значением от пикофарад до 0,1микроофарад маркируются в нанофарадах буквой Н или латинской n, например:. Если код трехзначный, то первые две цифры обозначают значение, третья — количество нулей, результат в пикофарадах.

Если код четырехзначный, то первые три цифры обозначают значение, четвертая — количество нулей, результат тоже в пикофарадах.

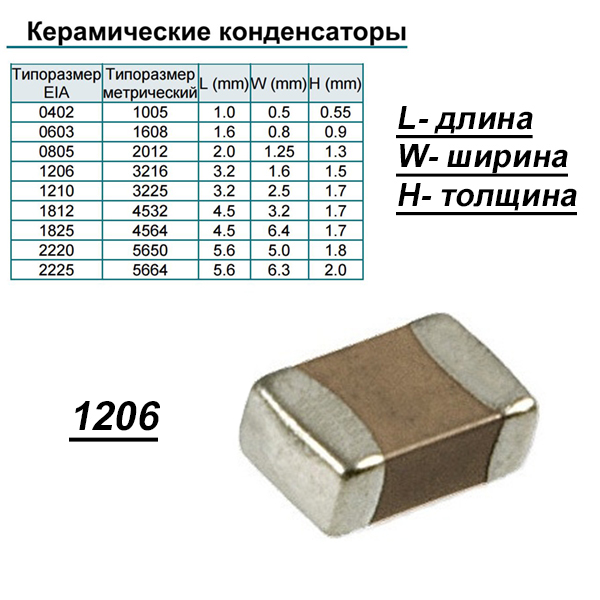

Существуют конденсаторы и в SMD исполнении, наиболее распространены в радиолюбительских конструкциях я думаю типы и Изображение неполярного SMD конденсатора можно видеть на рисунках ниже:. Промышленностью выпускаются и так называемые твердотельные конденсаторы. Внутри у них вместо электролита находится органический полимер.

Переменные конденсаторы Как и резисторы, некоторые специальные конденсаторы могут изменять свою ёмкость, если это необходимо в процессе настройки. На рисунке изображено устройство конденсатора переменной емкости:. Регулируется емкость в переменных конденсаторах изменением площади параллельно расположенных пластин конденсатора. Делятся конденсаторы на переменные, которые имеют ручку для вращения вала, и подстроечные, которые имеют шлиц под отвертку, и также состоят из подвижной и не подвижной частей.

Фото переменный конденсатор На рисунке они обозначены как ротор и статор. Такие конденсаторы используются в радиоприемниках для настройки на нужную частоту радиовещания.

Емкость таких конденсаторов обычно бывает небольшой и равняется единицам — максимум сотням пикофарад. Так обозначается на схемах конденсатор переменной емкости:.

На следующем рисунке показан подстроечный конденсатор. Подстроечный конденсатор обозначается на схемах следующим образом:. Такие конденсаторы обычно регулируются только один раз при сборке и настройке радиоэлектронной аппаратуры. Емкость конденсатора измеряется в Фарадах. Но даже 1 Фарад, это очень большая емкость, поэтому для обозначения обычно используют миллионные доли Фарад, микрофарады, а также еще более мелкие, нанофарады и пикофарады.

Перевести из микрофарад в пикофарады и обратно очень легко. Конденсаторы, помимо прочего, применяются в колебательных контурах радиоприемников, в блоках питания для сглаживания пульсаций, а также в качестве разделительных в усилителях. Берем мультик и ставим его крутилку на прозвонку или на измерение сопротивления и щупами дотрагиваемся до выводов кондера. Так как у нас мультик на прозвонке и на измерении сопротивления вырабатывает постоянный ток, значит, в какой то момент времени ток будет течь, следовательно, в этот момент сопротивление кондера будет минимальным.

Далее мы продолжаем держать щупы на выводах кондера и, сами того не понимая, заряжаем кондер. А пока мы его заряжаем, его сопротивление начинает также расти, пока не будет очень большое. Давайте глянем на практике, как все это выглядит. Очень удобен в проверке кондеров аналоговый мультик, потому что можно без труда отслеживать плавное движение стрелки, чем мерцание цифр на цифровом мультик.

Если же у нас при прикасании щупов к кондеру, мультик начинает пищать и показывать нулевое сопротивление, значит в кондере произошло короткое замыкание. А если у нас сразу же показывается единичка на мультике, значит внутри кондера произошел обрыв. Кондеры с такими эффектами считаются нерабочими и их можно смело выбрасывать в мусорку.

Неполярные кондеры проверяются проще. Ставим предел измерения на мультике на мегаОмы и касаемся щупами выводов кондера. Если сопротивление меньше 2 МегаОм, то скорее всего кондер неисправен. Кондеры полярные и неполярные номиналом меньше чем, 0,25мкФ могут с помощью мультика проверяться только на КЗ. Например мой мультиметр может без труда определить емкость кондера до микроФарад. Имейте ввиду, что внутри мультиметра есть плавкий предохранитель. Если он перегорает, то некоторые функции мультиметра теряются.

На моем мультике при перегорании внутреннего предохранителя у меня не работала функция измерения силы тока и измерение емкости кондеров. В заключении хотелось бы рассказать еще об одном способе проверки кондера, но он действует только на кондеры большой емкости.

Для этого способа используется замечательное свойство кондера — заряжаться и копить заряд. Заряжаем кондер, приличным напряжением, но не более чем написано на кондере, в течение пару секунд, и потом аккуратно замыкаем контакты кондера какой нибудь железкой. Железка должна быть изолирована от рук, а то испытаете всю мощь разряда кондера на себе. Должна появиться искра. Запечатлеть искру у меня не получается на фото :- , так что уж извиняйте.

Как же я всегда хотел разбираться в электронике, в армии попал в батальон связи и именно в ремонтный взвод, думал-«Ёпта, ну сча точно научат! Но не тут то было. Но с конденсаторами я тогда познакомился по полной программе, брали пару кондеров размером с мобильный телефон летней давности, одного же мало , соединяли параллельно и заряжали их в розетке так как они были вольтовые , вуаля-электрошокер готов! Обычно зеленых новичков-практикантов, только пришедших в любую мастерскую, подъёбывают на потеху всем опытным коллегам.

Просят, например, принести клиренс от танка, или компрессии полведра выписать со склада. Ваня назовем этого неизвестного так был именно таким салагой, устроившимся работать «на подхвате» электриком. В первый же день самый «юморной» из всей бригады попросил его сгонять на склад, электричества принести.

Парень пожал плечами и пошел. Вернулся через несколько минут, держа в руках завязанный мешочек, и отдал его «коллеге». Юморист с охуевшими глазами открыл мешочек и полез туда рукой, а через пару мгновений нащупал там заряженный конденсатор.

Крайние звенья берутся за выводы заряженного конденсатора, а противоположные звенья крепко берутся за руки друг-друга.

В детстве узнал про кондеры, инета тогда еще не было и до физики было далеко. Решил себе сделать «электрошокер». Нашел самый большой кондер, который нашелся в квартире. Приделал к нему кабель с вилкой для розетки, ну и зарядил. Выходя на улицу, положил его во внутренний карман джинсовки, а провод с вилкой пустил через рукав так и заряжал, поэтому сразу и не понял. Попробовал я этим делом воспользоваться и шуткануть над друзьями, но получилось не так как хотелось бы.

Как проходит ток, я конечно же не знал, но почему-то думал, что меня не коснется. Вывод: «не удалась шутка,т. А сколько секунд заряжать-то в розетке?

ТАБЛИЦА КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ

Умные счетчики, новые энергетические solars, автомобильные Зарядные стопки. Вопрос: Сколько времени занимает массовое производство? A: обычно дней. Срочный заказ доступен.

к ГОСТ Р МЭК —14—94 Конденсаторы постоянной емкости для элек .. Таблица 3 — План контроля Испытания, связанные только с требова-.

Кодовая, цифровая маркировка конденсаторов

ССГ — слюдяные конденсаторы для цепей постоянного и переменного тока. Изготовлены в металлическом корпусе, герметизированные. Служат в качестве переходных, разделительных элементов. Серебро содержится в обкладках. Золото, МПГ — металлы платиновой группы рутений, родий, палладий, осмий, иридий, платина — отсутствуют. Стоит учесть, после переработки удаётся получить не весь драгметалл указанный в паспорте. По этой причине приведён расчёт учитывая норму возврата Н. Были изучены разные источники и собраны средние данные по возврату. Однако так же следует понимать, что производиться изделия могли в разное время и у разных производителей, что может сказаться на базовом значении веса, а в последствии и на переработанном. Посмотрев на расценки, видно что скупщики принимают конденсатор по текущей курсовой стоимости серебра.

Таблицы цветовой маркировки конденсаторов

Компания Samsung выпускает широкий спектр пассивных компонентов , в том числе — многослойные керамические конденсаторы MLCC. Производятся конденсаторы общего, промышленного и автомобильного назначения, а также — с минимальным уровнем акустических шумов. Возможны десять конструктивных исполнений, включая конденсаторные сборки. Корейская компания Samsung Electro-Mechanic далее — Samsung или SEMCO была основана в году и за более чем летнюю историю превратилась в одного из лидеров в области производства пассивных компонентов. Номенклатура пассивных компонентов Samsung Electro-Mechanic.

Конденсатором называется система из двух или более проводников обкладок , разделенных диэлектриком, предназначенная для использования ее электрической емкости.

Таблица ESR

Каждый радиолюбитель должен хоть не много, но разбираться в маркировке тех или иных радиоэлектронных компонентов. Безусловно, для этого имеется множество самых разнообразных справочников, в которых подобная информация представлена в достаточном объёме. В этой статье присутствую данные по кодовой маркировке конденсаторов и сводные таблицы конвертации емкостей. Для того что бы хорошо разобраться в кодовой маркировке конденсаторов используйте соответствующие справочники. В этой статье присутствует малая часть всевозможных вариантов обозначений номиналов конденсаторов. Однако приведённые таблицы будут вам очень полезны в качестве настольной шпаргалки про типичные ёмкости и маркировку конденсаторов.

ТАБЛИЦА КЕРАМИЧЕСКИХ КОНДЕНСАТОРОВ

Как известно, эквивалентное последовательное сопротивление ЭПС зависит от многих факторов. Поэтому результаты измерений этого параметра разными ESR-метрами порой сильно различаются. Некоторые приборы даже имеют специальную таблицу с допустимыми значениями ESR для сравнения. Значения получены путём измерения эквивалентного последовательного сопротивления с помощью тестера LCR T4 , о котором я уже рассказывал на страницах сайта. Думаю, данная таблица будет полезна при оценке качества электролитических конденсаторов и принятии решения о пригодности их повторного использования или замене при ремонте. Несмотря на это, таблица постепенно будет дополняться новыми данными. Стоит отметить, что при проверке конденсаторы Jamicon показали более низкое значение ESR по сравнению с другими.

Таблица значений ESR новых электролитических конденсаторов разной ёмкости.

Номиналы конденсаторов

Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ.

Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика.

Номиналы конденсаторов очень похожи на номиналы резисторов. Наиболее часто используемые ряды при производстве конденсаторов — ряд Е3 и рад Е6, так как многие типы конденсаторов сложно изготовить с большой точностью.

Для чего он нужен и как его определить, об этом мы как раз и поговорим в нашей статье. Думаю, все вы в курсе, что в нашем бесшабашном мире нет ничего идеального. То же самое касается и электроники. Радиоэлементы, каскады, радиоузлы также частенько дают сбои. Сбой какого-то узла повлек гибель целого гиганта космической отрасли.

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Конденсаторы имеют кодовую маркировку.

PPI Конденсаторы — Формпост

Скачать полный каталог PPI.
Скачать таблицу подбора по аналогам

Высоконадежные (Hi-Q) конденсаторы с низким последовательным сопротивлением (Low ESR)



Высоконадежные конденсаторы, High Q (>10,000)                                     TC = ر30 PPM/°C (NPO) +90±20 PPM/℃ (P90)

Все модели доступны в немагнитном исполнении		Диапазон емкостей	WVDC STD / EXT	Тех. докум.	S-параметр	Модель	Дизайн-кит
	0505C/P (.055″ x .055″)	.1pF — 1000pF	150 / 300		Hor / Ver
	1111C/P (.110″ x .110″)	.1pF — 10000pF	500 / 1500		Hor / Ver
	2225C/P (.220″ x .250″)	.5pF — 2700pF	2500 / 3600		—		—
	3838C/P (. 380″ x .380″)	.5pF — 5100pF	3600 / 7200		—		—



Конденсаторы высокой мощности                                                                                                                     TC = ر30 PPM/°C (NPO)

Все модели доступны в немагнитном исполнении		Диапазон емкостей	WVDC STD / EXT	Тех. докум.	S-параметр	Модель	Дизайн-кит
	6040C (.600″ x . 400″)	1pF — 6800pF	5000 / 8000		—	Свяжитесь с нами для получения информации
	7676C (.760″ x .760″)	1pF — 20000pF	5000 / 8000		—
	1313C (1.30″ x 1.30″)	200pF — .12µF	10000		—



 Высоконадежные конденсаторы с ультра низким послед. сопротивлением (EIA, Ultra Low ESR), TC = ر30 PPM/°C (NPO)

	Наименование	Диапазон емкостей	WVDC STD / EXT	Тех. докум.	S-параметр	Модель	Дизайн-кит
	0201N (.020″ x .010″)	.1pF — 100pF	25 / 50		Vertical
	0402N (.040″ x .020″)	.1pF — 33pF	250		Horizontal
	0603N (.060″ x .030″)	.1pF — 100pF	250		Horizontal
	0708N (. 070″ x .080″)	1pF — 100pF	500		Vertical
	0805N (.080″ x .050″)	.1pF — 220pF	250		Horizontal
	1111N (.110″ x .110″)	.2pF — 1000pF	500 / 1000		Horizontal



Конденсаторы с низким послед. сопротивлением (Low ESR ) для шунтирования (By-Pass) TC = ±20% (X7R)

Все модели доступны в немагнитном исполнении		Диапазон емкостей	WVDC	Тех. докум.	S-параметр	Модель	Дизайн-кит
	0505X (.055″ x .055″)	470pF — .01µF	50		—	—	—
	1111X (.110″ x .110″)	.047µF — .1µF	50		—	—	—
	2225X (.220″ x .250″)	.01µF — 1µF	300		—	—	—



Широкополосные многослойные конденсаторы

Passive Plus, Inc. (PPI) разработала серию широкополосных конденсаторов, доступных в 5 различных размерах корпуса: 01005BB, 0201BB, 0402BB, 0603BB и 0805BB.

Доступные значения емкости: 10 нФ (103) и 100 нФ (104).

Эти конденсаторы предназначены главным образом для связи РЧ-сигналов или, иногда, для заземления при блокировке постоянного тока.

Применениям, для которых они предназначены, требуются небольшие устройства для поверхностного монтажа, которые обеспечивают низкие радиочастотные импедансы, то есть низкие вносимые потери и отражения, в очень больших радиочастотных полосах и при температурах, как правило, от -55 до + 125 ° C.

Небольшие однослойные конденсаторы, помимо того, что они не монтируются на поверхность, обычно не имеют достаточно больших значений емкости, чтобы покрыть требуемый частотный диапазон, который может составлять от десятков или сотен килогерц до десятков гигагерц. Обычные многослойные конденсаторы при работе в этих диапазонах показывают «параллельные резонансы», узкие полосы частот, в которых они имеют высокие импедансы и вносимые потери.

Серия Passive Plus «BB» преодолевает эти препятствия, достигая такой же широкой полосы пропускания, как и в случае с 0201BB104, замечательной частотой от 16 кГц до> 50 ГГц. Потеря вставки <1 дБ, с WVDC 16V.

Приложения для серии BB в основном встречаются на так называемом рынке «целостного сигнала»:

Оптоэлектроника / высокоскоростные данные

ROSA / TOSA (передача / прием оптических узлов)

SONETS (синхронные оптические сети)

Широкополосное тестовое оборудование

Широкополосные усилители и генераторы СВЧ и миллиметровых волн

Как правило, наилучшие результаты достигаются конденсаторами, ширина которых близка к ширине линии электропередачи. Большинство значений ширины трассы на широко используемых подложках, которые должны работать значительно выше 12 ГГц и лежат в диапазоне от 8 до 24 мил, поэтому устройства 0402 и 0201 SMT хорошо подходят для приложений.

Серия Passive Plus  BB хорошо подойдет клиентам, которым требуются SMD конденсаторы емкостью 10 нФ или 100 нФ, которые обеспечивают безрезонансные, низкие вносимые потери и работу с низким отражением при чрезвычайно большой полосе радиочастот.

Passive Plus, Inc. (PPI), партнер поставщика Modelithics® (MVP), теперь предлагает инженерам-разработчикам бесплатную 90-дневную пробную лицензию для библиотеки компонентов Modelithics PPI. Это обеспечит клиентам PPI доступ к чрезвычайно точным масштабируемым имитационным моделям конденсаторов Passive Plus с расширенными функциями, которые обеспечивают более точный и быстрый процесс проектирования.



Скачать таблицу подбора по аналогам для широкополосных конденсаторов
Скачать руководство по применению

Серия конденсаторов	Размер корпуса	Емкость	WVDC	Тех. докум.	S-параметры	Модель
		(pf)		(PDF)	(Download)	(PDF)
01005BB104	01005	100,000	4. 0
01005BB104	01005	100,000	6.3		—
0201BB103	0201	10,000	25			—
0201BB104	0201	100,000	16
0402BB103	0402	10,000	50			—
0402BB104	0402	100,000	50			—
0603BB104	0603	100,000	100		—	—
0805BB103	0805	10,000	100		—	—

Широкополосные резисторы

Корпус Size	Тип	STD Сопротивление	Мощность	Рабочая частота	Док.	S-параметры
1209 (.012″ x .009″)	1/2	50Ω	50 mW	DC to 67 GHz
1209 (.012″ x .009″)	1/2	100Ω	50 mW	DC to 67 GHz
2010 (.020″ x .010″)	1	50Ω	100 mW	DC to 48 GHz
2010 (.020″ x .010″)	1	100Ω	250 mW	DC to 50 GHz



Переменные подстроечные конденсаторы

Скачать каталог подстроечных конденсаторов
Скачать таблицу подбора аналогов

Все модели доступны в немагнитном исполнении
	Серия	Диапазон емкостей	Q Factor (надежность)	Рабочее напряжение	Выдерживаемое напряжение	Температура эксплуатации	Температурный коэфф (ppm/℃)	Сопротивление изоляции	Диапазон	Док.
	PTFE	2pF to 100pF	2000 @ 100 MHz	up to 7.5kV	up to 15kV	-65℃ to +125℃	0 ±50 to 65 ±30  (в зависимости от модели)	> 10 MOhm@ 500VDC	Высокая точность подстройки
	Air Tubular	0.3pF to 30pF	> 5000 @ 200 MHz	1.75kV	3.5kV	-65℃ to +125℃	0±50 to 65±30 (в зависимости от модели)	> 10 MOhm@ 500VDC	Высокая точность подстройки
	Sapphire	1pF to 18.5pF	> 5000 @ 200 MHz	500V	1kV	-65℃ to +125℃	0±75 to 350±75 (в зависимости от модели)	> 10 MOhm@ 500VDC	Высокая точность подстройки
	Air Plate	1pF to 146pF (select models 200pF)	1500 @ 200 MHz/8000 @ 1MHz	3. 25kV	6.5kV	-65℃ to +125℃	30±20 to 90±40 (в зависимости от модели)	> 10 MOhm@ 500VDC	180° поворот



3мм SMD подстроечные конденсаторы
	3MM	Диапазон емкостей	Q Factor (надежность)	Рабочее напряжение	Выдерживаемое напряжение	Температура эксплуатации	TCC: Температурный коэффициент	Сопротивление изоляции	Крутящий момент	Док.
	36	1.5pF — 30pF	300	100	200	-25℃ to 85℃	0±300 to -1200±300	104 MegaOhms	15 ~ 72 gf.cm
	46	1.5pF to 40pF	500 to 200	125	250	-40℃ to +85℃	0±200 to -1500±1000	104 MegaOhms	0.14 to 1.0 in-oz
	46HV	1.5pF to 40pF	500 to 200	350	700	-40℃ to +85℃	0±200 to -1500±1000	104 MegaOhms	0. 14 to 1.0 in-oz
	56	1.5pF to 40pF	500 to 200	125	250	-40℃ to +85℃	0±200 to -1500±1000	104 MegaOhms	0.6 in-oz max







Характеристики керамических ВЧ-конденсаторов

В этом техническом блоге KEMET объясняется, что такое керамические ВЧ-конденсаторы, их конструкция, основные характеристики и области применения.

Каждый год производится более четырех триллионов керамических конденсаторов для различных приложений, от игрушек, носимых устройств и электромобилей до спутников. Эти конденсаторы выполняют широкий спектр функций, таких как развязка, фильтрация, подавление переходного напряжения и многое другое.

В подавляющем большинстве случаев в стандартной керамической технологии электродов из неблагородных металлов (BME) в качестве внутреннего электрода используется никель. На самом деле более 99% поставляемых сегодня керамических конденсаторов используют технологию никелевых электродов.

Однако существует ряд приложений, используемых сегодня, которые работают на гораздо более высоких частотах, и стандартная технология никелевых электродов не подходит. В этой статье рассказывается о некоторых ключевых характеристиках ВЧ-конденсаторов и о том, почему они важны для высокочастотных приложений.

Что такое РФ?

Прежде чем мы определим, что такое ВЧ-конденсатор, нам нужно немного рассказать о ВЧ. RF означает «радиочастота» и относится к частоте колебаний переменного напряжения, тока или электромагнитных волн в электронном устройстве или среде. Сегодня почти все электронные устройства используют переменные напряжения и токи в диапазоне от 50 Гц до 100 ГГц. РЧ — это очень широкий термин, который относится к частотам, когда напряжение переменного тока выше 20 кГц. Однако в контексте ВЧ-приложений и ВЧ-конденсаторов под ВЧ обычно понимаются частоты, начинающиеся от нескольких МГц и выше. Иногда термины «ВЧ» и «Высокая частота» используются взаимозаменяемо, когда речь идет о высокочастотных компонентах и ​​приложениях.

Спектр радиочастот можно разделить на несколько областей (полос) в зависимости от диапазона частот и целевых приложений. Радиочастотный «высокочастотный» диапазон можно разделить на «микроволновый диапазон», который находится в диапазоне от 300 МГц до 300 ГГц, и диапазон миллиметровых волн, который начинается с 28 ГГц. По мере увеличения частоты длина волны уменьшается, как показано на рисунке ниже. Термин mmWave получил свое название от длины волны электромагнитной волны, измеряемой в миллиметрах.

Рисунок 1 – Частотный спектр ВЧ керамических конденсаторов; источник: KEMET

Зачем переходить на более высокие частоты?

Есть ключевые преимущества при увеличении частоты приложений, чтобы идти все выше и выше. Увеличивая частоту, разработчики могут лучше использовать частотный спектр, позволяя большему количеству устройств быть беспроводными, не вызывая помех. Кроме того, увеличение частоты позволяет увеличить пропускную способность. Таким образом, увеличивается передача данных.

Однако у более высоких частот есть недостатки. К ним относятся более короткие диапазоны, сигналы, заблокированные плотными объектами, и сигналы, на которые влияют погодные условия. Вот почему для технологии mmWave 5G с более высокой частотой потребуется больше базовых станций сотовой связи в густонаселенных районах.

Применение ВЧ-конденсаторов

ВЧ-конденсаторы используются для различных функций, таких как блокировка по постоянному току, обход, фильтрация и согласование импеданса. Общие приложения включают следующее:

• РЧ-усилители мощности (PA)
• Базовые станции сотовой связи (4G, 5G)
• Беспроводная локальная сеть
• Телекоммуникационные сети
• GPS
• Системы доступа без ключа
• Системы безопасности V, автомобильной связи, Bluetooth
  Системы

Чем отличаются ВЧ конденсаторы?

Существуют четыре основные характеристики конденсаторов, необходимых для радиочастотных приложений.

Очень низкое эквивалентное последовательное сопротивление (ESR) на высоких частотах:

Это сопротивление конденсатора, которое включает сопротивление из-за потерь в диэлектрике и электродах. Это важно, потому что ESR напрямую связано с рассеиванием мощности в виде тепла. Более высокое ESR может вызвать чрезмерный нагрев конденсатора, а ВЧ-конденсаторы должны иметь минимально возможное ESR на высоких частотах.

Рассеиваемая мощность = i ² * ESR

Чтобы добиться низкого ESR в керамическом конденсаторе, диэлектрик и электроды должны быть оптимизированы для обеспечения минимально возможных потерь. Что касается диэлектрика, ВЧ-конденсаторы почти всегда представляют собой диэлектрический материал класса I C0G/NPO из-за их очень низких потерь.

Рисунок 2 – Сопротивление провода длиной 100 мм из меди и никеля.

Еще более важным является выбор материала внутреннего электрода. На рис. 2 показано сравнение сопротивления между 100-миллиметровым проводом из никеля и таким же проводом из меди. График показывает, что при увеличении частоты выше 10 МГц сопротивление никелевого провода начинает резко возрастать, в то время как сопротивление медного провода остается относительно постоянным. По этой причине медь является предпочтительным материалом для высокочастотных конденсаторов с металлическим электродом.

Коэффициент качества (Q) на высоких частотах:

Q представляет собой эффективность конденсатора и представляет собой отношение энергии, хранящейся в конденсаторе, к энергии, рассеиваемой в виде тепловых потерь из-за эквивалентного последовательного сопротивления (ESR) . Q напрямую связана с СОЭ, потому что более низкая СОЭ означает более высокую добротность, поскольку она обратно пропорциональна. ВЧ-конденсаторы имеют очень высокую добротность из-за их низкой емкости и очень низкого ESR. Поэтому ВЧ-конденсаторы часто называют конденсаторами с высокой добротностью.

Стабильность емкости в зависимости от температуры:

Поскольку ВЧ-конденсаторы часто используются для настройки и согласования импеданса, стабильность емкости в зависимости от температуры имеет решающее значение. Любое изменение емкости в зависимости от температуры может привести к расстройке схемы или ее несогласованности.

Серия Резонансная частота (SRF):

SRF показывает, где общий импеданс больше не является емкостным и начинает повышаться. Это известно как индуктивная область кривой импеданса и является прямым результатом эквивалентной последовательной индуктивности конденсатора (ESL). Для некоторых приложений необходимо оставаться значительно ниже SRF, поэтому ВЧ-конденсаторы должны иметь максимально возможное значение SRF.

Рисунок 3 – Изменение емкости керамического ВЧ-конденсатора класса 1 в зависимости от температуры Рисунок 4 – Импеданс керамического ВЧ-конденсатора класса 1 в зависимости от частоты, показывающий SRF.

Что такое керамический ВЧ-конденсатор?

Зная четыре основные характеристики керамического ВЧ-конденсатора, можно дать определение.

Определение: ВЧ-керамический конденсатор — это керамический конденсатор, «характеристики» которого оптимальны для ВЧ-частот.

Поэтому для ВЧ конденсаторов выбираются материалы, а конструкции оптимизируются таким образом, чтобы характеристики конденсатора были оптимальными на более высоких частотах.

Таблица 1. Основные характеристики и требования к керамическим ВЧ конденсаторам; источник: KEMET Рис. 5. Конструкция керамического ВЧ конденсатора; источник: KEMET

Керамические ВЧ-конденсаторы HiQ для ВЧ- и СВЧ-приложений

Примером специального ВЧ-керамического конденсатора является серия ВЧ-конденсаторов KEMET HiQ CBR с медным электродом, система BME (Base Metal Electrode), обеспечивающая сверхнизкий ESR и высокий Q в диапазонах ОВЧ, УВЧ и СВЧ. Низкий ESR позволяет использовать более высокие ВЧ-токи, которые идеально подходят для различных приложений. Доступные как в коммерческих, так и в автомобильных классах, эти конденсаторы обладают очень низким ESR и высокой добротностью, а также высоким SRF, что делает их идеальными для приложений в диапазоне частот от 1 МГц до 50 ГГц.

Таблица 2. Таблица спецификаций керамических ВЧ конденсаторов KEMET

Источник: KEMET

Бумажные конденсаторы — EEE TECH BLOG

ABC of CLR, EEE Components, PASSIVES

Бумажные конденсаторы

Под этим заголовком мы имеем дело в основном с чистыми бумажными диэлектриками. В то же время следует сказать, что сочетания бумаги и пластика, т. е. смешанных диэлектриков, достаточно распространены.

Бумага/фольга

История промышленных конденсаторов началась с диэлектриков из бумажной фольги и электродов из алюминиевой фольги. Поскольку бумага пористая, ее необходимо пропитать, чтобы предотвратить эффекты коронного разряда и перекрытия. Это делается с использованием расплавленного воска или различных масел, в том числе минеральных и силиконовых масел. Масла повышают устойчивость к растяжению, но в некоторой степени снижают ε _р . Волокнистая бумага имеет ε _r ≈ 6,6, а минеральное масло ≈ 2,3, что дает пропитанной обмотке значение ε _r , варьирующееся от 3,1 до 4,5. Различия зависят, прежде всего, от давления намотки, создаваемого растягивающей силой во время намотки.

Раньше из-за особенностей бумаги использовались как минимум две пропитанные бумажные пленки. Сегодня смешанные диэлектрики часто используются там, где бумага сочетается с пластиковой пленкой, обычно полиэфирной (ПЭТ) или полипропиленовой.

Поскольку в сводных таблицах, следующих за каждым представленным типом материала, пропиточные агенты и смешанные диэлектрики не рассматриваются отдельно, мы упомянем некоторые их характеристики в следующей таблице.

Таблица: Tan δ, 1 кГц и εr для некоторых смешанных диэлектриков.

Бумага, пропитанная маслом, используется прежде всего в силовых, сетевых и некоторых проходных конденсаторах. В этом руководстве мы ограничиваемся теми меньшими типами, которые относятся к электронным компонентам. Они составляют категорию постепенно исчезающих компонентов, которые все чаще заменяются пластиковыми диэлектриками.

В обычных сетевых и проходных конденсаторах, предназначенных для потребительских целей, корпуса содержат лишь незначительное количество масла. Большая часть его существует в бумажной фольге. Пропитка производится в вакууме на готовой обмотке, предварительно тщательно высушенной в печи.

MP (металлизированная бумага)

Первый металлизированный пленочный конденсатор был изготовлен из металлизированной бумаги. Фольга MP в принципе выглядит так же, как на следующем рисунке.

Рисунок: Поперечное сечение фольги MP.

В качестве пропиточных агентов преобладают твердые вещества, такие как эпоксидная смола, но в некоторых типах могут встречаться растительные масла. Пропитка также защищает металлизацию цинка от водной коррозии и окисления. Поскольку бумага пористая и в некоторых местах может содержать некоторые примеси или дефекты, в профессиональных приложениях необходимо  использовать конструкции с не менее чем двумя слоями бумажной фольги . Риск того, что слабое место в одной фольге окажется напротив другого в следующем слое, сводится к минимуму. Вместо дополнительной бумажной фольги в настоящее время все чаще используются смешанные диэлектрики с полиэфирной или полипропиленовой пленкой вместе с металлизированной бумажной фольгой. Встречаются также варианты с металлизированной пластиковой пленкой и пропитанной бумажной фольгой.

Подлинный конденсатор MP когда-то выходил из употребления, но одновременно с опытом использования пластиковых пленок он стал свидетелем хорошо мотивированного возрождения. Прежде всего, это связано с необходимостью использования конденсаторов для защиты от переходных процессов в сетевых приложениях. Согласно табл. выше, нагар от образующихся при производстве самовосстановлений – так называемых очисток – уникально низок для целлюлозных материалов, в то время как необходимое энерговыделение останавливается на совершенно безвредных уровнях (ΔV ≈ -10 мВ… -1 В ). См. рис. 9.0018 Характерные падения напряжения ДВ _С  при самовосстановлении (СВ) в конденсаторах МП и МК под напряжением. SH _MP » SH _{МК-структура} .

Кроме того, конденсатор MP имеет еще одно преимущество при импульсных приложениях . Импульсы означают резкое время нарастания напряжения и большие токи заряда и разряда. Обычная цинковая металлизация вместе с торцевым напылением, состоящим из соединения цинка (торговый металл), дает как раз тот низкий ESR в контактной поверхности, который необходим для избежания локального нагрева. С другой стороны, повторяющиеся серии импульсных событий могут вызвать внутренний нагрев из-за диэлектрических потерь. Если конденсатор используется в качестве передатчика импульсов, накапливающих энергию, часть энергии будет теряться на сопротивлении диэлектрических потерь R _д . Напряжение V _c заряженного конденсатора при разрядке будет напряжением, разделенным на V _d и V _L (рисунок Потери энергии в диэлектрике при импульсной нагрузке ).

Рисунок: Потери энергии в диэлектрике при импульсной нагрузке.

Подавление переходных процессов / X- и Y-конденсаторы

В группу конденсаторов RFI, которые должны защищать от радиопомех, входят так называемые X- и Y-конденсаторы. Они подключаются к сети согласно рисунку 9.0018 Подключение X- и Y-конденсаторов . Там они также служат другой важной цели. Переходные процессы поражают именно каждую действующую сеть относительно часто. Они могут поступать «извне», но также могут генерироваться нашим собственным оборудованием.

От 80 до 90 % всех переходных процессов в сети длятся от 1 до 10 мкс, имеют напряжение выше 1000 В, время нарастания напряжения от 200 до 2000 В/мкс и происходят не менее 10 раз в день. Мы понимаем, что их ущерб должен быть устранен. Это делают X-конденсаторы, которые, таким образом, подключаются между линиями сети.

Y-конденсаторы представляют собой еще один тип подавления переходных процессов. Они подключаются между любой из линий электропередач и заземляющим кожухом электрооборудования. Здесь требуется очень высокая защита от короткого замыкания, чтобы предотвратить напряжение оборудования, что может привести к серьезным травмам. Кроме того, Y-конденсатор должен иметь ограниченную емкость, чтобы не пропускать через тело человека вредно высокие токи в случае возможного обрыва цепи в заземляющем проводе (см. рис. 9).0018 Подключение X- и Y-конденсаторов ).

Рисунок: Подключение X- и Y-конденсаторов.

Чтобы убедиться, что X- и Y-конденсаторы действительно могут выдерживать возникающие переходные процессы, они должны без замечаний пройти следующие три испытания.

1. Испытание на долговечность согласно IEC 384-14, 1000 часов при T _uc и 1,25xV _R + 1000 В _rms каждый час в течение 0,1 с.

Рисунок: Срок службы X- и Y-конденсаторов.

2. Испытание импульсным напряжением согласно 384-14. Три импульса V _p  = от 2,5 до 5 кВ в зависимости от типа конденсатора.

Рисунок: Испытание X- и Y-конденсаторов импульсным напряжением.

3. Испытание на зарядку и разрядку согласно IEC 384-14. 10 000 импульсов при 100 В/с и 2xВ _R .

Рисунок: Проверка заряда и разряда конденсаторов X и Y.

X- и Y-конденсаторы должны быть одобрены национальными инспекционными органами для использования в соответствующих странах. В каталогах производителей могло быть написано: «одобрено SEMKO» (Швеция), DEMKO (Дания), VDE (Германия), UL (США), BSI (Великобритания) и т. д. Теперь все европейские проверки подпрограммы собраны в одном стандарте EN 13 24 00. Стандарты США собраны в UL, а канадские — в CSA.

МП или МК?

При использовании X- и Y-конденсаторов мы должны рассчитывать на самовосстановление поломок. Падение напряжения, вызванное самовосстановлением, зависит от энергии, которая расходуется на испарение диэлектрика и металлизации. Здесь МП с их цинковой металлизацией превосходили конденсаторы из пластиковой пленки, которые традиционно имели алюминиевую металлизацию, процесс испарения которой требует в несколько раз большей энергии, чем цинк. Однако в настоящее время на рынке представлены конденсаторы с пластиковой пленкой (МК) со сплавами металлизации, основанными на преимущественных характеристиках цинка, но без его склонности к водной коррозии.

Кроме того, существуют специальные конструкции металлизированных пластиковых пленок, в которых используется сегментированная металлизация , иногда называемая структурной металлизацией . Поверхность разделена на взаимно разграниченные элементы, находящиеся в пределах досягаемости зарядного тока через узкие затворы. При самовосстановлении импульсный ток их сжигает. См. пример на рисунках Пример структуры металлизированной фольги и тока самовосстановления. и Металлизация в виде сетки. ниже. Поверхностный элемент изолируется, и ток разряда от других элементов отсекается, а также начальное падение напряжения. Получается примерно такое же ограничение по энергии, как при самовосстановлении в конденсаторе МП, особенно если металлизация структуры сочетается с выбором современных металлизирующих сплавов. На следующем рисунке показаны типичные эффекты самовосстановления при падении напряжения на конденсаторе.

Рисунок: Типовые падения напряжения ДВ _С при самовосстановлении (СВ) в конденсаторах МП и МК под напряжением. Ш _МП » Ш _{МК-состав} .

Металлизированные пластиковые пленки (MK), которые использовались до сих пор, представляют собой полиэфирную (MKT) и полипропиленовую (MKP). Последний не нуждается в структурной металлизации из-за его превосходной химии самовосстановления. В сочетании с очень тонкой металлизацией ZnAl конструкция приобретает те же характеристики, что и структурно-металлизированный МК. Кроме того, его высокочастотные характеристики превосходят характеристики других пленок.

Рисунок: Пример структуры металлизированной фольги и тока самовосстановления.

Металлизация элементов структурированной поверхности предъявляет высокие требования к дизайну. Даже если будут разработаны рентабельные методы, они предполагают определенный рост цен. Упрощенная сегментированная металлизация на этом рисунке фактически состоит из сетчатого узора, распределенного по всей поверхности.

Рисунок: Сетчатый рисунок металлизации.

Другая и очень интересная металлизация структуры состоит из металлизированных круглых поверхностей поверх тонкой металлизации с высоким поверхностным сопротивлением, которая покрывает всю поверхность. Слабые кольцевые стыки вместе с тонкой подстилающей металлизацией служат плавкими элементами. Плавлению способствует металлизация цинка или низкоэнергетического сплава.

Каждое самовосстановление уменьшает емкость в соответствии с уменьшением поверхности. По мнению автора, конденсатор МП по-прежнему превосходит структурно-металлизированные типы МК. Но, разумеется, оба типа соответствуют современным стандартам и требованиям безопасности.

Рисунок: Схема сегментной металлизации.

Зависимость от температуры и частоты

На следующих диаграммах показаны некоторые типичные графики зависимости температуры и частоты бумажных конденсаторов.

Рисунок: Типичная область кривой температурной зависимости IR для конденсаторов MP.

Рисунок: Примеры зависимости импеданса от частоты для конденсаторов MP с различной емкостью и расстоянием между выводами.

Рисунок: Зависимость емкости C от температуры T для конденсаторов MP и бумажных, пропитанных маслом.

Рисунок: Типичная частотная зависимость емкости бумажных конденсаторов.

Рис. Типичная температурная зависимость коэффициента рассеяния для конденсатора MP.

Рисунок: Типичная частотная зависимость коэффициента рассеяния для конденсатора MP.

В конденсаторах с достаточно высокими потерями, как, например, электролитические, кривые реактивности достигают вклада ЭПР на частотах, далеких от резонансной частоты. Здесь происходит зависящее от диполя уменьшение емкости в виде отклонения вверх от начальной кривой реактивного сопротивления.

Режимы отказа

Проникающая влага представляет наибольшую опасность для бумажных конденсаторов, поскольку бумага поглощает влагу, что, в свою очередь, влияет на ИК-излучение и повреждает диэлектрик. По поводу герметичных компонентов. В фольгированных конденсаторах внутренние, свободно подвешенные клеммные провода могут вибрировать до разрыва.

Обзорная таблица

Так же, как и в отношении резисторов, мы заключаем каждую группу материалов в обзорную таблицу. Встречаются две конструкции электродов: металлизированные и фольгированные. Когда мы в заголовках пишем фольга или мет, то это относится к типу электрода.

Стол: ПОЛИЭФИР (ПЭТ) / МАЙЛАР / KT / MKT

• Автор
• Последние сообщения

Томаш Зедничек

Основатель и президент ЕВРОПЕЙСКОГО ИНСТИТУТА ПАССИВНЫХ КОМПОНЕНТОВ ( EPCI)
EPCI | Объединение пассивных профессионалов

Степень в области электротехники Технического университета Брно, Чехия, 1993 г.
Доктор философии. в танталовых конденсаторах в 2000 г.
> 21 год работы в компании-производителе танталовых конденсаторов
> 15 лет в должности менеджера по техническому маркетингу по всему миру
более 60 технических документов и 1 американский/международный патент
4 выдающихся/лучших технических документа на конференции пассивных компонентов CARTS
2005 Dr. Награда Зандмана за большой вклад в индустрию пассивных компонентов
Лектор по конденсаторным технологиям, навыкам презентации и межкультурной коммуникации
Июль 2015 г.
