Какие бывают схемы простых усилителей звука на транзисторах. Как работают однокаскадные и многокаскадные усилители. Какие преимущества и недостатки у разных схем транзисторных усилителей. Как собрать простой усилитель своими руками.
Однокаскадные усилители на транзисторах
Простейший усилитель звука можно собрать всего на одном транзисторе. Такая схема называется усилителем с общим эмиттером. Она состоит из следующих основных элементов:
- Входной конденсатор
- Транзистор
- Резисторы смещения и нагрузки
- Выходной конденсатор
- Источник питания
Коэффициент усиления такого каскада обычно не превышает 10-20. Для его увеличения применяют различные схемотехнические решения, например отрицательную обратную связь.
Двухкаскадные усилители НЧ
Для получения большего усиления применяют двухкаскадные схемы. При этом выход первого каскада соединяется со входом второго. Общий коэффициент усиления равен произведению коэффициентов отдельных каскадов.
Важной задачей при проектировании многокаскадных усилителей является обеспечение их устойчивости и предотвращение самовозбуждения. Для этого применяют различные цепи коррекции.
Каскодные схемы усилителей
Каскодное включение транзисторов позволяет получить высокий коэффициент усиления при хорошей стабильности. В таких схемах один транзистор включается с общим эмиттером, а второй — с общей базой.
Преимущества каскодных схем:
- Высокий коэффициент усиления (до 100 и более)
- Малые нелинейные искажения
- Широкая полоса пропускания
- Хорошая стабильность
Экономичные усилители для портативной аппаратуры
Для питания от батарей важна низкая потребляемая мощность усилителя. Этого можно добиться, применяя специальные схемотехнические решения:
- Каскодное включение полевого и биполярного транзисторов
- Стабилизация рабочей точки дополнительным транзистором
- Работа выходного каскада в режиме класса AB
Такие схемы позволяют снизить ток потребления до единиц мкА при напряжении питания 1.5-3 В.
Усилители с непосредственными связями
Применение непосредственных связей между каскадами позволяет упростить схему и улучшить частотные характеристики усилителя на низких частотах. Однако при этом усложняется настройка режимов работы транзисторов.
Основные способы стабилизации режима в таких схемах:
- Эмиттерная стабилизация
- Коллекторная стабилизация
- Комбинированная стабилизация
Мощные транзисторные усилители
Для получения большой выходной мощности применяют двухтактные выходные каскады на мощных транзисторах. Классическим примером является усилитель на легендарных транзисторах 2N3055 мощностью до 40 Вт.
Особенности таких усилителей:
- Большие токи и напряжения питания
- Необходимость эффективного охлаждения
- Сложные цепи защиты и стабилизации режимов
- Высокие требования к качеству элементов
Схемотехника современных транзисторных усилителей
Хотя интегральные усилители во многом вытеснили дискретные схемы, транзисторные усилители продолжают совершенствоваться. Основные направления развития:
- Снижение нелинейных искажений
- Расширение полосы частот
- Повышение КПД
- Улучшение температурной стабильности
- Интеграция схем защиты и управления
Преимущества и недостатки транзисторных усилителей
Основные плюсы транзисторных усилителей:
- Простота схемотехники
- Низкая стоимость
- Высокая надежность
- Возможность работы при высоких напряжениях и токах
Недостатки по сравнению с интегральными схемами:
- Больший разброс параметров
- Сложность настройки
- Зависимость характеристик от температуры
- Большие габариты
Сборка простого усилителя своими руками
Для начинающих радиолюбителей сборка простого транзисторного усилителя — отличный способ изучить основы схемотехники. Порядок сборки:
- Подбор схемы с учетом имеющихся деталей
- Расчет номиналов резисторов
- Монтаж компонентов на макетной плате
- Настройка режимов работы транзисторов
- Проверка работоспособности и измерение параметров
При сборке важно соблюдать меры электробезопасности и не превышать предельные параметры компонентов.
Высококачественный предварительный усилитель
Усилители низкой частоты (УНЧ) используют для преобразования слабых сигналов преимущественно звукового диапазона в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или иные излучатели звука.
Заметим, что высокочастотные усилители до частот 10… 100 МГц строят по аналогичным схемам, все отличие чаще всего сводится к тому, что значения емкостей конденсаторов таких усилителей уменьшаются во столько раз, во сколько частота высокочастотного сигнала превосходит частоту низкочастотного.
Простой усилитель на одном транзисторе
Простейший УНЧ, выполненный по схеме с общим эмиттером, показан на рис. 1. В качестве нагрузки использован телефонный капсюль. Допустимое напряжение питания для этого усилителя 3…12 В.
Величину резистора смещения R1 (десятки кОм) желательно определить экспериментально, поскольку его оптимальная величина зависит от напряжения питания усилителя, сопротивления телефонного капсюля, коэффициента передачи конкретного экземпляра транзистора.
Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор.
Для выбора начального значения резистора R1 следует учесть, что его величина примерно в сто и более раз должна превышать сопротивление, включенное в цепь нагрузки. Для подбора резистора смещения рекомендуется последовательно включить постоянный резистор сопротивлением 20…30 кОм и переменный сопротивлением 100… 1000 кОм, после чего, подав на вход усилителя звуковой сигнал небольшой амплитуды, например, от магнитофона или плеера, вращением ручки переменного резистора добиться наилучшего качества сигнала при наибольшей его громкости.
Величина емкости переходного конденсатора С1 (рис. 1) может находиться в пределах от 1 до 100 мкФ: чем больше величина этой емкости, тем более низкие частоты может усиливать УНЧ. Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов работы усилителей (рис. 1 — 4).
Простой УНЧ на транзисторах для начинающего
Среди схем для начинающих очень популярна схема УНЧ на одном транзисторе, при чём «пихают» её повсюду.
Да, она простая , но это же класс А , а значит низкий КПД ==> высокий нагрев и нарушение работы транзистора , что не есть хорошо. В этой ситуации раздражает ещё то , что почему то некоторые самоделкины применяют в этой схеме КТ315 или другие маломощные транзисторы, что никак не вяжется с 20% КПД в лучшем случае. Поэтому я предлагаю схему простого УНЧ , но в классе АБ.
Да, это классическая схема, но с напряжением питания 4В ( Зависит от применяемых компонентов и выставленного режима работы (Я поставил те , что попались под руку , поэтому хрип появился при напряжении 3,9В (Питал от аккумулятора 18650)), что позволяет питать эту схему от квадратной батарейки или литий-ионного аккумулятора. Несмотря на малую выходную мощность звук достаточно громкий и для комнаты этого вполне достаточно.
Сборка
Монтаж желательно производить на печатной плате, которую можно изготовить методом ЛУТа или нарисовать маркером (корректором/лаком для ногтей и тд).
Пара VT2 и VT3 подбирается по коэффициенту усиления (Далее hfe) так , чтобы они были как можно ближе. VT1 ставится с наибольшим hfe. R2 не нужен, не знаю даже зачем его поставили в схему… R3 желательно поставить подстроечный на 20-30 кОм, чтобы ни мучить потом плату при настройке. Особых требований к другим деталям нет.
Вот такая плата у меня получилась в итоге.
Настройка
Здесь всё достаточно просто. Подбираем значение сопротивления резистора R3 так, чтобы в средней точке ( Соединение эмиттеров VT2 и VT3 ) была ровно половина напряжения питания. От точности этой процедуры будет зависеть качество звука (Если плохо выставить, то будет большое кол-во искажений).
Советы
1. Динамик надо ставить чувствительный, то есть пищалка от «китайского кинескопа» не подойдёт , работать то оно будет , но громкость и качество звучания будет не очень.
2. Корпус. Так как выходная мощность всего 0,2Вт, то от этого пункта будет очень многое зависеть.
Я делал на «абум» , лишь бы динамик влез (Поставил 3ГДШ-1 — доволен) , а так желательно его рассчитать , хотя можно и просто коробку «сляпать» достаточно объёмную и её то же вполне себе хватит.
Итоги
Это простой маломощный УНЧ и поэтому ждать от него чего-то эдакого не стоит. Его можно применить для различных портативных самоделок. Огромным плюсом данного УНЧ является низкое энергопотребление: моя колонка отработала на одном 18650 полтора месяца и только после этого начала хрипеть, а так же отсутствие ВЧ преобразователей , что позволяет установить его в карманный радиоприёмник.
Для особо ленивых оставлю печатную плату. АХТУНГ! Моя внимательность оставляет желать лучшего, поэтому могут быть мелкие ошибки , хотя я вроде все исправил. Плату делал для себя, поэтому подписей элементов нет, хотя думаю и так всё понятно будет.
Ответы на банальные вопросы.
1. Транзисторы любые, главное чтобы это была комплиментарная пара.
2. Диоды: можно и 1N4007 поставить или его аналоги.
3. В этой схеме можно применить германиевые транзисторы и диоды (Даже желательно , так как у германиевых полупроводников падение напряжения на pn переходе 0,2В , а у кремниевых — 0,6В , но тогда придётся самому подбирать режимы работы транзисторов, что потребует время).
Прикрепленные файлы:
- UNCH_na_KT-315.lay6 (39 Кб)
Теги:
- УНЧ
- Sprint-Layout
Улучшениые варианты однотранзисторного усилителя
Усложненные и улучшенные по сравнению со схемой на рис. 1 схемы усилителей приведены на рис. 2 и 3. В схеме на рис. 2 каскад усиления дополнительно содержит цепочку частотнозависимой отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающей качество сигнала.
Рис. 2. Схема однотранзисторного УНЧ с цепочкой частотнозависимой отрицательной обратной связи.
Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.
Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения для базы транзистора.
В схеме на рис. 3 смещение на базу транзистора задано более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его эксплуатации. «Автоматическая» установка смещения на базе усилительного транзистора применена в схеме на рис. 4.

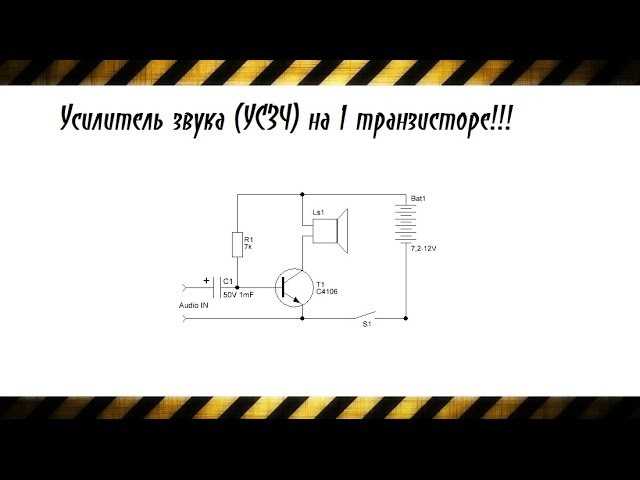

Простейший усилитель звука на одном транзисторе за 15 минут
Читатели! Запомните ник этого автора и никогда не повторяйте его схемы. Модераторы! Прежде чем меня забанить за оскорбления, подумайте, что Вы «подпустили к микрофону» обыкновенного гопника, которого даже близко нельзя подпускать к радиотехнике и, тем более, к обучению начинающих. Во-первых, при такой схеме включения, через транзистор и динамик пойдет большой постоянный ток, даже если переменный резистор будет в нужном положении, то есть будет слышно музыку. А при большом токе повреждается динамик, то есть, рано или поздно, он сгорит.
Во-вторых, в этой схеме обязательно должен быть ограничитель тока, то есть постоянный резистор, хотя бы на 1 КОм, включенный последовательно с переменным.
Любой самоделкин повернет регулятор переменного резистора до упора, у него станет нулевое сопротивление и на базу транзистора пойдет большой ток. В результате сгорит транзистор или динамик.
Переменный конденсатор на входе нужен для защиты источника звука (это должен обьяснить автор, ибо сразу же нашелся читатель, который убрал его просто так, считая себя умнее автора). Без него будут нормально работать только те плееры, в которых на выходе уже стоит подобная защита. А если ее там нет, то выход плеера может повредиться, особенно, как я сказал выше, если выкрутить переменный резистор «в ноль». При этом на выход дорогого ноутбука подастся напряжение с источника питания этой копеечной безделушки и он может сгореть. Самоделкины, очень любят убирать защитные резисторы и конденсаторы, потому-что «работает же!» В результате, с одним источником звука схема может работать, а с другим нет, да еще и может повредиться дорогой телефон или ноутбук.
Переменный резистор, в данной схеме должен быть только подстроечным, то есть регулироваться один раз и закрываться в корпусе, а не выводиться наружу с удобной ручкой.
Это не регулятор громкости, а регулятор искажений, то есть им подбирается режим работы транзистора, чтобы были минимальные искажения и чтобы из динамика не шел дым. Поэтому он ни в коем случае не должен быть доступен снаружи. Регулировать громкость, путем изменения режима НЕЛЬЗЯ. За это нужно «убивать». Если очень хочется регулировать громкость, проще включить еще один переменный резистор последовательно с конденсатором и вот его уже можно выводить на корпус усилителя.
Вообще, для простейших схем — и чтобы заработало сразу и чтобы ничего не повредить, нужно покупать микросхему типа TDA (например TDA7052, TDA7056… примеров в интернете множество) , а автор взял случайный транзистор, который завалялся у него в столе. В результате доверчивые любители будут искать именно такой транзистор, хотя коэффициент усиления у него всего 15, а допустимый ток аж 8 ампер (сожгет любой динамик даже не заметив).
Двухкаскадный усилитель на транзисторах
Соединив последовательно два простейших каскада усиления (рис.
1), можно получить двухкаскадный УНЧ (рис. 5). Усиление такого усилителя равно произведению коэффициентов усиления отдельно взятых каскадов. Однако получить большое устойчивое усиление при последующем наращивании числа каскадов нелегко: усилитель скорее всего самовозбудится.
Рис. 5. Схема простого двухкаскадного усилителя НЧ.
Новые разработки усилителей НЧ, схемы которых часто приводят на страницах журналов последних лет, преследуют цель достижения минимального коэффициента нелинейных искажений, повышения выходной мощности, расширения полосы усиливаемых частот и т.д.
В то же время, при наладке различных устройств и проведении экспериментов зачастую необходим несложный УНЧ, собрать который можно за несколько минут. Такой усилитель должен содержать минимальное число дефицитных элементов и работать в широком интервале изменения напряжения питания и сопротивления нагрузки.
НЧ-усилитель на транзисторах: искажения в основных классах работы
В рабочей области транзисторный усилитель класса «А» обладает малым уровнем нелинейных искажений.
Но если сигнал имеет импульсные выбросы по напряжению, приводящие к насыщению транзисторов, то вокруг каждой «штатной» гармоники выходного сигнала появляются высшие гармоники (вплоть до 11-й). Это вызывает феномен так называемого транзисторного, или металлического, звука.
Если НЧ-усилители мощности на транзисторах имеют нестабилизированное питание, то их выходные сигналы модулируются по амплитуде вблизи частоты сети. Это ведет к жёсткости звука на левом краю частотной характеристики. Различные же способы стабилизации напряжения делают конструкцию усилителя более сложной.
Типовой КПД однотактного усилителя класса А не превышает 20 % из-за постоянно открытого транзистора и непрерывного протекания постоянной составляющей тока. Можно выполнить усилитель класса А двухтактным, КПД несколько повысится, но полуволны сигнала станут более несимметричными. Перевод же каскада из класса работы «А» в класс работы «АВ» повышает вчетверо нелинейные искажения, хотя КПД его схемы при этом повышается.
В усилителях же классов «АВ» и «В» искажения нарастают по мере снижения уровня сигнала. Невольно хочется врубить такой усилитель погромче для полноты ощущений мощи и динамики музыки, но зачастую это мало помогает.
Схема УНЧ на полевом и кремниевом транзисторах
Схема НЧ с непосредственной связью между каскадами приведена на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется номиналом потенциометра R1 и может изменяться от сотен Ом до десятков МОм. На выход усилителя можно подключать нагрузку сопротивлением от 2…4 до 64 Ом и выше.
При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне питающих напряжений от 3 до 15 В, хотя приемлемая работоспособность его сохраняется и при снижении напряжения питания вплоть до 0,6 В.
Емкость конденсатора С1 может быть выбрана в пределах от 1 до 100 мкФ. В последнем случае (С1 =100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.
Рис.
6. Схема простого усилителя низкой частоты на двух транзисторах.
Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.
Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливают напряжение на стоке транзистора VT1, равное 50…60% от напряжения источника питания. Транзистор VT2 должен быть установлен на теплоотводя-щей пластине (радиаторе).
Трекаскадный УНЧ с непосредственной связью
На рис. 7 показана схема другого внешне простого УНЧ с непосредственными связями между каскадами. Такого рода связь улучшает частотные характеристики усилителя в области нижних частот, схема в целом упрощается.
Рис. 7. Принципиальная схема трехкаскадного УНЧ с непосредственной связью между каскадами.
В то же время настройка усилителя осложняется тем, что каждое сопротивление усилителя приходится подбирать в индивидуальном порядке.
Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, приведенного на рис. 7, можно найти в литературе, например, [Р 9/70-60].
Схемы каскадных УНЧ на биполярных транзисторах
На рис. 8 и 9 показаны схемы каскодных УНЧ на биполярных транзисторах. Такие усилители имеют довольно высокий коэффициент усиления Ку. Усилитель на рис. 8 имеет Ку=5 в полосе частот от 30 Гц до 120 кГц [МК 2/86-15]. УНЧ по схеме на рис. 9 при коэффициенте гармоник менее 1% имеет коэффициент усиления 100 [РЛ 3/99-10].
Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5.
Рис. 9. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 100.
Экономичный УНЧ на трех транзисторах
Для портативной радиоэлектронной аппаратуры важным параметром является экономичность УНЧ. Схема такого УНЧ представлена на рис. 10 [РЛ 3/00-14]. Здесь использовано каскадное включение полевого транзистора VT1 и биполярного транзистора VT3, причем транзистор VT2 включен таким образом, что стабилизирует рабочую точку VT1 и VT3.
При увеличении входного напряжения этот транзистор шунтирует переход эмиттер — база VT3 и уменьшает значение тока, протекающего через транзисторы VT1 и VT3.
Рис. 10. Схема простого экономичного усилителя НЧ на трех транзисторах.
Как и в приведенной выше схеме (см. рис. 6), входное сопротивление этого УНЧ можно задавать в пределах от десятков Ом до десятков МОм. В качестве нагрузки использован телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонный капсюль, подключаемый при помощи штекера, может одновременно служить выключателем питания схемы.
Напряжение питания УНЧ составляет от 1,5 до 15 В, хотя работоспособность устройства сохраняется и при снижении питающего напряжения до 0,6 В. В диапазоне напряжения питания 2… 15 В потребляемый усилителем ток описывается выражением:
1(мкА) = 52 + 13*(Uпит)*(Uпит),
где Uпит — напряжение питания в Вольтах (В).
Если отключить транзистор VT2, потребляемый устройством ток увеличивается на порядок.
Двухкаскадные УНЧ с непосредственной связью между каскадами
Примерами УНЧ с непосредственными связями и минимальным подбором режима работы являются схемы, приведенные на рис.
11 — 14. Они имеют высокий коэффициент усиления и хорошую стабильность.
Рис. 11. Простой двухкаскадный УНЧ для микрофона (низкий уровень шумов, высокий КУ).
Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.
Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 — вариант 2.
Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV]. В качестве микрофона ВМ1 использован микрофон электродинамического типа.
В роли микрофона может выступать и телефонный капсюль. Стабилизация рабочей точки (начального смещения на базе входного транзистора) усилителей на рис. 11 — 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.
Рис. 14. Двухкаскадный УНЧ с полевым транзистором.
Усилитель (рис. 14), имеющий высокое входное сопротивление (порядка 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и биполярном — VT2 (с общим).
Каскадный усилитель низкой частоты на полевых транзисторах, также имеющий высокое входное сопротивление, показан на рис. 15.
Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.
Двухкаскадный УЗЧ на транзисторах одинаковой структуры
Здесь также использована непосредственная связь между каскадами, но стабилизация режима работы несколько отличается от предыдущих конструкций.
Допустим, что ток коллектора транзистора VТ1 уменьшился Падение напряжения на этом транзисторе увеличится что приведет к увеличению напряжения на резисторе R3, включенном в цепи эмиттера транзис тора VТ2.
Благодаря связи транзисторов через резистор R2, увеличится ток базы входного транзистора, что приведет к увеличению его тока коллектора. В итоге первоначальное изменение тока коллектора этого транзистора будет скомпенсировано.
Рис. 3. Схема двухкаскадного усилителя ЗЧ на транзисторах одинаковой структуры.
Чувствительность усилителя весьма высока — коэффициент усиления достигает 100.
Усиление в сильной степени зависит от емкости конденсатора С2 — если его отключить, усиление снизится. Входное напряжение должно быть не более 2 мВ.
Усилитель хорошо работает с детекторным приемником, с электретным микрофоном и другими источниками слабого сигнала. Ток, потребляемый усилителем — около 2 мА.
Усилитель звука мощностью 40 Вт в стиле 60-х годов. Схема на 2N3055
Главная » Звук » Усилитель звука мощностью 40 Вт в стиле 60-х годов. Схема на 2N3055
admin
Categories Звук
Приведенная здесь схема полностью созвучна с духом той эпохи. К примеру, в каждом канале всего семь активных компонентов, что отражает типичную для того времени простоту конструкции. Этот «ретро» усилитель мощности звука выдает 40 Вт на нагрузку 8 Ом при уровне входного сигнала 0,5 В (среднеквадратичное значение).
Усилитель работает следующим образом: входной сигнал подается на базу транзистора T1, а отрицательная обратная связь с выхода, ослабленная делителем напряжения R5 / R6, подается на эмиттер T1. Коллекторный ток T1, который пропорционален разнице между входным сигналом и сигналом обратной связи, подается на базу T2. Этот транзистор пропускает рабочий ток через R8 и R9 и обеспечивает усиление по напряжению.
Конденсатор C6 — это бутстрепный конденсатор, который поддерживает напряжение на резисторе R9 почти постоянным, так что ток через R9 не зависит от уровня выходного сигнала усилителя в звуковом диапазоне. Транзисторы T4 – T7 образуют квазикомплементарный двухтактный выходной каскад.
В начале 1960-х годов просто не было доступного PNP-транзистора, который бы действительно дополнял бы 2N3055. Разработчики придумали гениальный способ обойти эту проблему, который заключался в использовании дополнительной пары Дарлингтона, состоящей из транзистора драйвера PNP и транзистора питания NPN.
Принципиальная схема ясно показывает, что подразумевается под квазикомплементарным двухтактным выходным каскадом. Диод D1 (1N4007)обеспечивает сбалансированное смещение для выходного каскада, что помогает уменьшить искажения. Рабочая точка выходного каскада устанавливается и стабилизируется транзистором T3, который по этой причине должен быть термически связан с выходными транзисторами.
Усилитель питается от единственного источника питания с напряжением примерно 65 В, что тоже «типично для шестидесятых». Конденсатор C1 емкостью 4700 мкФ передает сигнал с выходного каскада на нагрузку и обеспечивает некоторую защиту динамика в случае отказа одного из транзисторов.
Усилитель не имеет ограничения выходного тока.
Хотя это не критический недостаток, рекомендуется соблюдать определенную осторожность. Единственная защита в этом отношении обеспечивается плавким предохранителем на 1,6 А по линии питания, который предназначен для ограничения повреждений, если что-то пойдет не так.
Источник питания состоит из трансформатора, мостового выпрямителя, четырех небольших конденсаторов и электролитического конденсатора емкостью 4700 мкФ. Этого достаточно для питания двухканального стереоусилителя. Светодиод является индикатором включения питания и предназначен для установки на передней панели.
Сборка схемы очень проста. Транзисторы T3, T4 и T5 должны быть оснащены радиаторами, подходящими для корпуса TO126, и иметь тепловое сопротивление менее 20 K/W. Транзисторы T2, T6 и T7 должны быть установлены на одном радиаторе с тепловым сопротивлением не более 2 кОм с использованием изоляционных шайб и термопасты. В конце статьи приведена ссылка на рисунок печатной платы усилителя и блока питания.
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно.
..
Подробнее
Перед подачей питания на схему в первый раз установите P2 на максимальное значение, временно замените предохранитель резистором 47 Ом с номинальной мощностью 5 Вт и подключите вольтметр к R17. Затем включите питание. Вольтметр должен показывать 0 В.
Теперь осторожно крутите P2, пока вольтметр не покажет 15 мВ, что соответствует току покоя 50 мА. Затем выключите питание и установите предохранитель вместо силового резистора. После этого еще раз проверьте напряжение на R17 (при включенном питании) и при необходимости отрегулируйте его до 15 мВ.
Это дешевый и неприхотливый усилитель звука. Тем не менее, качество звука у этого усилителя достойное. Уровень искажений не дает оснований для претензий. Конечно, это не цифра с невероятным количеством нулей после десятичной точки, но идея здесь состоит в том, чтобы освежить в памяти технологии шестидесятых.
Скачать рисунок печатной платы (81,0 KiB, скачано: 805)
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров.
Подробнее
Categories Звук Tags 2N3055, Усилитель
Отправить сообщение об ошибке.
Список учебных пособий— Envirementalb
Эта статья посвящена схеме однотранзисторного усилителя. Аудиоусилитель — это устройство, которое умножает амплитуду приложенного входного сигнала до уровня, который может быть намного выше, чем входной сигнал. Ввод предоставляется в виде аудио или музыки. Усилители подразделяются на классы, такие как класс A, класс B, класс AB, класс C и класс D. Здесь мы собираемся обсудить первый тип усилителя, то есть усилитель класса A, а также узнать, как построить схему усилителя на одном транзисторе. класс А.
Усилители, как правило, очень эффективны, потому что они работают только при наличии входного сигнала и только усиливают входной сигнал. Однотранзисторные усилители представляют собой очень маломощный усилитель тестостерона ципионата для продажи и потребляют очень мало энергии, даже от одной батареи с низким ампером можно использовать для его работы в течение многих часов.
Мы хотим прояснить, что эти типы усилителей очень просты в сборке, но качество схемы мини-усилителя не очень хорошее.
Однотранзисторные усилители, также известные как усилители с общим эмиттером , широко используются из-за очень простой схемы. Простой однотранзисторный усилитель значительно усиливает входной и выходной аудиосигналы.
Компоненты, необходимые для однотранзисторной схемы усилителя- Транзистор 1 любой тип NPN
- Резистор 4,7 кОм
- Динамик 3 Вт 4 Ом
- конденсатор 10мкФ 16в
Диаграмма цепи схемы схемы одностороннего усилителя транзисторного усилителя
Расчеты
VOUT = R2 * R1 + R2 * VIN
Re-Arrange Formula
R1 = R2 (VIN * VOUT-1)
ЗДЕСЬ. это R2, что составляет 8 Ом, Вольт на входе (VIN) составляет 5 В, а Vout составляет 2,83 В. Чередуем значения и получаем:
R1 = 8(52,83 − 1)
Схема усилителя на 12 вольт с использованием одного транзистора
Приведенная ниже принципиальная схема идеальна для 12 вольт.
Качество и мощность этой схемы намного лучше, чем схема, приведенная выше для 4 вольт. Таким образом, вы можете заменить динамики тестостерона ундеканоата 250, а также резисторы в соответствии с формулой.
Схема усилителя 12 вольт
Ниже приведена принципиальная схема усилителя на одном транзисторе 12 вольт.

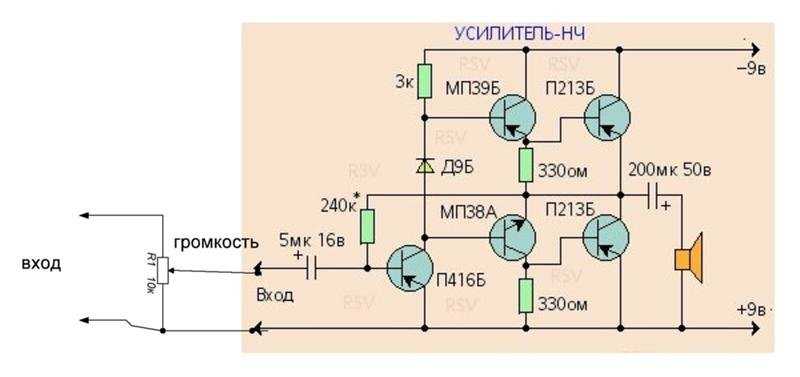

9-вольтовая принципиальная схема amplifire
Приведенная ниже принципиальная схема представляет собой расчетную форму однотранзисторного усилителя для 9-вольтовой батареи. Это также маломощный и низкопотребляющий усилитель энергии.
Related Posts- Стереоусилитель звука 5 Вт Схема с TEA 2025 IC
- Маломощный аудиоусилитель на микросхеме LM 386
- Схема усилителя IC 4440
- Схема аудиоусилителя LM386
- Двухтранзисторный усилитель
- Только одна схема транзисторного усилителя
Простой аудиоусилитель на транзисторах
\$\начало группы\$
Я хотел бы собрать простой аудиоусилитель на транзисторах.
Как мне спроектировать аудиоусилитель только из отдельных компонентов?
- аудио
- транзисторы
- усилитель
\$\конечная группа\$
3
\$\начало группы\$
Если вам нужно что-то простое для начала, вы можете собрать этот усилитель класса А:
(с этого отличного сайта).
\$R_E\$ стабилизирует настройку постоянного тока, обходной конденсатор \$C_E\$ необходим, чтобы сигнал переменного тока мог изменять выходной сигнал, иначе \$R_E\$ будет пытаться поддерживать постоянный выходной сигнал.
Усилитель класса А не очень эффективен. Через него всегда будет протекать ток, чтобы поддерживать выход на уровне Vcc/2.
\$\конечная группа\$
7
\$\начало группы\$
В популярной книге «Искусство электроники» есть хороший пример транзисторного усилителя.
\$\конечная группа\$
4
\$\начало группы\$
Если вы просто хотите собрать транзисторный усилитель, начните с книг TAB или книг для экспериментаторов Форреста Мимса (обычно их можно приобрести в магазине Radio Shack).
Изучение того, как ПРОЕКТИРОВАТЬ его для конкретного приложения и делать это правильно, — это другой вопрос. Это требует СЕРЬЕЗНОГО изучения.
Ради интереса, в техническом описании звукового чипа TI SN76477 от Radio Shack есть очень простой двухтактный усилитель на транзисторах с комплементарной симметрией. Они называют номера деталей Radio Shack для транзисторов, но вы можете заменить их на 2N39.04 (NPN) и 2N3906 (PNP) без изменений других компонентов.
\$\конечная группа\$
1
\$\начало группы\$
Я не помню, используются ли в нем транзисторы, но я уверен, что превосходное руководство по вкладкам Рэнди Слоана для понимания электричества и электроники содержит усилитель начального уровня.
