Что такое конденсатор и принцип его работы

Конденсатор — это пассивный электронный компонент, способный накапливать и хранить электрический заряд. Он состоит из двух проводящих пластин (обкладок), разделенных диэлектриком. При подаче напряжения на обкладки конденсатора в нем накапливается электрический заряд.

Основной характеристикой конденсатора является электрическая емкость — способность накапливать электрический заряд. Емкость измеряется в фарадах (Ф). Типичные значения емкости конденсаторов составляют от пикофарад до микрофарад.

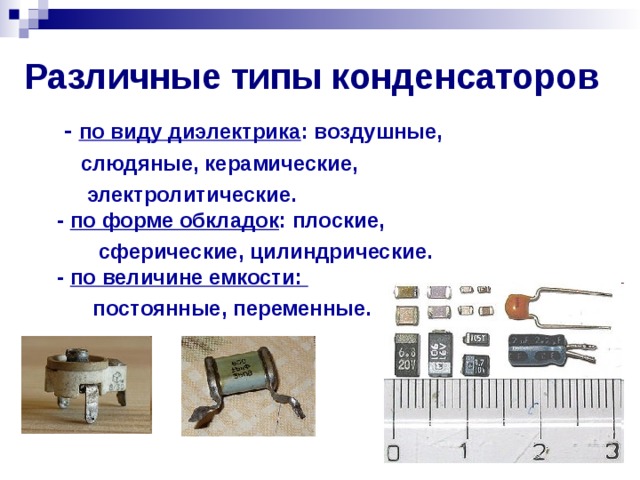

Основные виды конденсаторов

По типу диэлектрика и конструкции выделяют следующие основные виды конденсаторов:

• Керамические
• Пленочные
• Электролитические
• Танталовые
• Вакуумные
• Воздушные
• Бумажные
• Слюдяные

Каждый вид имеет свои особенности, преимущества и недостатки, определяющие область применения.

Керамические конденсаторы

Керамические конденсаторы — один из самых распространенных видов. Они имеют компактные размеры, низкую стоимость и хорошие характеристики. Диэлектриком в них служит керамика.

Основные преимущества керамических конденсаторов:

• Малые размеры
• Низкая стоимость
• Высокая стабильность параметров
• Широкий диапазон емкостей и напряжений
• Низкие потери на высоких частотах

Керамические конденсаторы широко применяются в высокочастотных цепях, фильтрах, генераторах и других схемах.

Электролитические конденсаторы

Электролитические конденсаторы позволяют получить большую емкость при относительно небольших размерах. Они состоят из двух электродов, разделенных электролитом.

Особенности электролитических конденсаторов:

• Большая удельная емкость
• Полярность (имеют «+» и «-» выводы)
• Ограниченный срок службы
• Чувствительность к перегреву
• Высокие токи утечки

Применяются в цепях фильтрации, развязки по питанию, накопителях энергии. Не подходят для высокочастотных схем.

Пленочные конденсаторы

В пленочных конденсаторах в качестве диэлектрика используется тонкая полимерная пленка. Они обладают хорошей стабильностью и надежностью.

Преимущества пленочных конденсаторов:

• Высокая точность номинала
• Низкие потери
• Хорошая стабильность параметров
• Высокая надежность
• Неполярность

Применяются в схемах фильтрации, в цепях переменного тока, импульсных источниках питания.

Применение конденсаторов в электронике

Конденсаторы выполняют множество важных функций в электронных схемах:

• Накопление энергии
• Фильтрация сигналов
• Разделение постоянной и переменной составляющих
• Сглаживание пульсаций
• Создание временных задержек
• Частотная коррекция
• Согласование импедансов

Правильный выбор типа и номинала конденсатора критически важен для работоспособности электронных устройств.

Основные параметры конденсаторов

При выборе конденсатора необходимо учитывать следующие основные параметры:

• Номинальная емкость
• Допустимое отклонение емкости
• Рабочее напряжение
• Температурный коэффициент емкости
• Тангенс угла потерь
• Сопротивление изоляции
• Собственная индуктивность
• Максимальная рабочая температура

Знание этих параметров позволяет правильно подобрать конденсатор для конкретной схемы.

Маркировка конденсаторов

На корпусе конденсатора обычно указывается следующая информация:

• Номинальная емкость
• Допустимое отклонение емкости
• Рабочее напряжение
• Температурный коэффициент (для керамических)
• Полярность (для электролитических)

Емкость часто кодируется буквенно-цифровым кодом. Например, 104 означает 10*10^4 пФ = 100 нФ. Важно уметь правильно читать маркировку для выбора нужного конденсатора.

Как выбрать конденсатор для конкретной задачи

При выборе конденсатора следует учитывать следующие факторы:

• Требуемую емкость
• Рабочее напряжение в схеме
• Частотный диапазон работы
• Требования к стабильности параметров
• Допустимые габариты
• Стоимость

Для высокочастотных схем лучше подойдут керамические или пленочные конденсаторы. Для фильтрации питания часто используют электролитические. В прецизионных схемах применяют высокостабильные пленочные или слюдяные конденсаторы.

Заключение

Конденсаторы — незаменимые компоненты современной электроники. Понимание их принципов работы, разновидностей и особенностей применения критически важно для разработки надежных электронных устройств. Правильный выбор типа и параметров конденсатора позволяет оптимизировать характеристики схемы и избежать многих проблем.
