Гид по новогодним электрогирляндам — что такое коннектор и контроллер?

В названии и наборе характеристик к электрогирляндам достаточно часто упоминаются формулировки: коннектор и контроллер. Что это за приспособления и для чего предназначены? В этом обзоре мы расскажем о каждом из них и разберемся, в чем же все-таки заключается их отличие.

1. Что такое контроллер?

Итак, контроллер — это блок управления и питания, который отвечает за светодинамику и смену скорости мерцания ламп электрогирлянды. Это своеобразный пульт, который осуществляет переключение различных режимов свечения. В современных светящихся украшениях, как правило, такое устройство уже встроено. Если конфигурация изделия это позволяет, то этот блок можно приобрести и подключить дополнительно. (Подсказка: такие гирлянды имеют в названии формулировку «с возможностью динамики»).

2. Что такое коннектор?

Коннектор — устройство, позволяющее соединить в одну цепь от 2 до 20 электрогирлянд последовательно и подключить их к общему источнику питания. Это необходимо, когда требуется украсить большую площадь, например фасад дома, витрину торгового центра, банкетный зал и т.п. Использование цепи украшений со встроенным соединителем значительно упрощает и ускоряет процесс монтажа.

Пример: для освещения необходимого объекта 100 метрами светодиодной электрогирлянды, состоящей из 10 десятиметровых нитей, потребуется всего одна, а не десять розеток.

А для того, чтобы развести лучи гирлянд-нитей в разные стороны, например для украшения высотной ели — воспользуйтесь разветвителем. Это специальное приспособление с уже встроенными коннекторами, к которому можно подключить от двух до десяти нитей. Разветвители бывают различных форм: прямые, круглые, крестовые и т.д.

Коннектор используется в разнообразных видах электрогирлянд, исключение — тип «Тающие сосульки» (подходят для украшения фасадов зданий и высотных елок). Такие украшения между собой

не соединяются.

Среди всего многообразия гирлянд (занавесы, нити, бахрома и т.д.), как правило, изделия со встроенным контроллером, не имеют возможности соединения. В то же время, электрогирлянды с коннектором, преимущественно, работают в режиме постоянного свечения или в режиме BLINKING (подсказка: предустановленная программа, при которой либо каждый пятый, либо каждый светодиод мерцает с периодичностью 1 раз в секунду). Совместное присутствие контроллера и коннектора встречается редко.

На сайте Eli.ru, для Вашего удобства, наличие контроллера ВСЕГДА прописано в названии товара, а гирлянды с коннектором прописаны в названии как Соединяемые. А в характеристиках обязательно указывается, какое количество электрогирлянд можно объединить между собой.

Надеемся, что прочитав эту статью вам будет проще определится с тем, какую гирлянду выбрать. А если у вас остались вопросы – просто напишите или позвоните нам! Консультанты Зимней Сказки помогут Вам разобраться в технических нюансах и подберут вариант, подходящий персонально вам.

Советуем вам также почитать:

Светодиоды белого цвета: холодный, теплый, экстра-теплый оттенок — что выбрать?

Летний мастер-класс по украшению дома и участка электрогирляндами.

Что такое RGB подсветка?

Разница между минилампами, микролампами и светодидодами.

Коннекторы для витой пары: виды и отличия

14 октября 2020 09:00

Сегодня поговорим о том, как устроены соединительные стандартизированные разъемы — Registered Jack (RJ). В статье читайте о видах и характеристиках наконечников для витого кабеля.

Разъем состоит из конкретного количества токопроводящих контактов, которые могут передавать электрические импульсы сразу по нескольким каналам. Также у всех моделей есть определенное количество фиксаторов.

Строением все наконечники похожи друг на друга. У них есть пластиковые корпуса и контактные вставки. Они позолоченные. Как правило, толщина позолоты составляет 50 микрон, но есть модели с более тонким покрытием.

Внимание! Чем толще позолота, тем лучше передается сигнал и тем дольше служит коннектор.

Ножи коннекторов отличаются количеством вилок. Оно влияет на тип витой пары, с которой совместим наконечник. Существует 2 варианта разъемов:

• с двойной вилкой — для кабеля с несколькими жилами;
• с тройной — для одножильного провода.

На верхней части корпуса разъема расположена защелка для фиксации наконечника в порту устройства. Сзади же у коннектора есть отверстие под витую пару.

Важно! Покупайте модель только с прозрачным корпусом. Если на пластике есть мелкие трещины, царапинки, если он выглядит размытым — скорее всего, его делали из полимерного вторсырья. А такой коннектор долго не протянет: он может прийти в негодность еще при обжиме.

3 типа коннекторов RJ по назначению

Модели отличаются количеством ножей (C) и позиций (Р). От этого зависит их назначение. Модели делят на 3 вида:

1. Наконечники RJ-11 — у них одинаковое количество ножей и позиций: по четыре штуки. Разъемами типа 4Р4С обжимают телефонные кабели.
2. Разъемы RJ-12 — пазов у них всегда шесть. А вот контактов может быть столько же, а может быть и четыре. 6P4C и 6Р6С наконечники используют с телефонами, а также некоторыми сетевыми устройствами.
3. Коннекторы RJ-45 — 8 позиций и 8 или же 6 контактов. Разъемы 8P6C и 8Р8С используют для мультимедийных, компьютерных, игровых и других сетевых девайсов.

Виды коннекторов по типу обжима

По этому признаку модели делят на:

• Классические/обычные — оснащены передней стенкой, куда упираются проводники витого кабеля.
• Сквозные/проходные — передняя стенка отсутствует: проводники при обжиме проходят сквозь разъем.

В классических наконечниках при опрессовке проводники могут перепутаться и попасть не в свои пазы. Сквозные же модели облегчают распиновку. Кроме того, в случае с простыми разъемами проводники могут просто не достать до контактов: соединения не произойдет. Использование проходных коннекторов исключает такую вероятность.

Также сквозные наконечники позволяют избежать проблем со слишком длинными проводниками. Последние усложняют фиксацию витой пары в коннекторе вместе с изоляцией, если речь идет о классическом разъеме.

Теперь поговорим об отличиях моделей по техническим характеристикам.

Категории коннекторов

Помимо конструктивных особенностей, разъемы отличаются друг от друга категорией. Она указывает на максимальную скорость передачи информации. У телефонных наконечников, а это RJ-11 и RJ-12, категория всегда третья. А вот коннектор для интернет кабеля может принадлежать к категории 5, 5е, 6 и 6а, а также 7 и 7а. Впрочем, наибольшей популярностью пользуются коннекторы кат.5е с гигабитной скоростью, а также разъемы кат.6. Они поддерживают передачу данных на уровне 10 Гбит/сек.

Тип экранирования наконечников

Существуют экранированные наконечники. Они оснащены защитным экраном в виде металлической оплетки, которая отводит электромагнитные волны. Зачастую это коннекторы FTP, но они могут иметь и другую маркировку, например, STP. Используют их в местах, где радиочастотное излучение может повлиять на сигнал. В обратных ситуациях применяют коннекторы UTP — неэкранированные. Телефонные наконечники не оснащаются защитными экранами.

Помните! Кабели и коннекторы, а также патч панели должны быть идентичными по категории и типу экранирования. Также важно помнить, что использование защитного экрана делает обязательным заземление.

Зная об особенностях коннекторов типа Registered Jack, вы сможете подобрать оптимальный вариант.

Коннектор RJ-45, RJ-11 и его особенности

Коннектора применение

При организации сетей коммуникации, в основе которых лежит кабель витая пара, специалисты применяют различные коннекторы, джеки, разъемы и т.п. Для правильного подбора коннекторов, необходимо изучить их разновидности, характеристики и способ применения.

Кабельная продукция: определение, применение

Кабель витая пара – это продукция, состоящая из пары проводников, скрученных между собой, а также вокруг аналогичных пар. LAN-кабель между собой различается по количеству скрученных пар проводников и варианту исполнения.

При создании сетей коммуникации в основном применяются два типа кабельной продукции: UTP и FTP. Кабели, созданные на основе витой пары, подразделяются на семь основных категорий, из которых каждая имеет свои свойства. Чем выше категория кабеля, тем лучше скорость передачи данных.

Для подключения LAN-кабеля к телекоммуникационному оборудованию необходим коннектор.

Типы коннекторов для LAN-кабеля

Самое широкое распространение получили RJ-коннекторы (RJ-45). Аббревиатура RJ означает Registered Jack – зарегистрированный разъем. Среди моделей стоит выделить коннекторы типа RJ 11 — RJ 12, а также RJ 45.

Первые две модели используются при подключении факсов, стационарных телефонов. Конструкция коннекторов состоит из шести позиций для контакта, однако занимать устройства могут от 4-х (тип RJ-11) до 6-и (тип RJ-12) контактов.

Модель коннектора RJ 45 чаще используется при организации вычислительных и локальных сетей. Конструкция коннектора предусматривает 8 контактных ножей столько же фиксаторов с золотым напылением.

Типы и состав контактных ножей

Типы:

• 3-prong blade – контакт универсальный для многожильного провода или одножильного провода.
• 2-prong blade – для одножильного провода.

Изделие с тройной вилкой предназначается для прикрепления к концу многожильного провода или одножильного провода.

Ножи (ламели) могут быть бронзовыми, медными, фосфорно-бронзовыми, никелевыми, медно-аллюминиевыми и т.п. Чаще встречаются никелевые и фосфорно-бронзовые изделия. Чтобы обеспечить лучший контакт, сверху ножи покрываются слоем золота, толщиной до 50 мкм.

На заводах применяются нормы покрытия золотом – около 3 мкм. По уровню покрытия определяется количество коммутаций, которые коннектор способен выдержать во время эксплуатации. В зависимости от количества напыления золота на RJ 45 цена сильно меняется.

Корпус изделий изготовлен из ABS-пластика прозрачного цвета.

Разновидности коннекторов:

• Для UTP-провода – неэкранированные.
• Для кабеля типа STP или FTP – с экраном.

Использование некоторых категорий коннекторов зависит напрямую от категории витой пары (это касается изделий типа CAT1 — CAT7 и RJ-45). По этому же критерию определятся эффективность частотного диапазона. К наиболее распространенным относятся изделия категории 5, 5е и 6. Например коннектор RJ-45 CAT6.

Применение кабельной продукции

Любое сетевое оборудование подключается при помощи кабеля с коннектором. Невозможно прямое подключение провода или кабеля к прибору.

В конструкции коннектора предусмотрена защелка, благодаря которой кабель надежно удерживается в разъеме сетевого оборудования. Случайное отсоединение прибора от сети возможно в крайне редких случаях. При выборе коннектора изучают характеристики каждой модели, поскольку часть их подходит только для профессионального использования.

Монтаж коннектора RJ-45

Чтобы соединить кабельную продукцию с коннектором, необходим купить кримпер RJ-45 (специальный инструмент для обжима). Кримпер надежно фиксирует провода

Порядок выполнения обжима кабельной продукции:

• С кабеля снимают внешнею изоляцию.
• Отмеряют расстояние проводника до конца джека.
• Вставляют кабель в коннектор, используя одну из нижеприведенных схем раскладки.
• Кабель с распределенными по цвету жилами вставляют в отверстие инструмента для обжима.
• Сживают ручки кримпера.

Схемы раскладки кабеля в коннекторе:

• Для 568А: 1 – бело-зеленый, 2 – зеленый, 3 – бело-оранжевый, 4 – синий, 5 – бело-синий, 6 – оранжевый, 7- бело-коричневый, 8 – коричневый.
• Для 568В: 1 – бело-оранжевый, 2 – оранжевый, 3 – бело-зеленый, 4 –синий, 5 – бело-синий, 6 – зеленый, 7 – бело-коричневый, 8 – коричневый.

В компании AVS Electronics можете выгодно купить RJ-45 коннектор, а так же наши специалисты помогут Вам подобрать продукцию исходя из ваших предъявляемых требований.

Что такое BNC-коннектор? — блог Сontrol.ua

BNC-коннектор – дополнительный аксессуар, который предназначается для подключения коаксиального кабеля. Подобные соединения применяются при подключении радиолюбительского, испытательного, авиационного оборудования, а также для передачи сигнала в аналоговом и цифровом видео. Это способствует тому, что оборудование станет просто незаменимым решением при подключении системы видеонаблюдения аналогового или гибридного типа.

BNC-коннектор пришел на смену разъемам RCA, которые раньше применялись для приема и передачи телевизионных сигналов, но морально устарели.

Вместе с коннектором BNC можно создавать компьютерные сети с применением стандарта10BASE2, а также при соединении радиоэлектронных приборов. Довольно активно применяется для использования в студии звукозаписи, подключения звукозаписывающих устройств различного класса. Если необходима работа с высокочастотным оборудованием, тогда BNC-коннекторы будут неактуальными, применяются TNC. Рассмотрим подробней разновидности и особенности коннектора BNC.

Происхождение и разновидности коннекторов BNC

В целом, название произошло в часть блокировочного механизма Байонет, его изобретателей, но большую огласку получил благодаря выпускнику университета электроники в штате Пенсильвании. В 1945 году был запатентован коаксиальный кабель, который обладал минимальным уровнем затухания. Но история в прошлом, рассмотрим основные разновидности коннекторов BNC. Всего можно выделить две основные разновидности:

• для подключения кабеля с частотой до 4 ГГц и сопротивлением волны 50 Ом;
• для подключения кабеля с частотой 2 ГГц и волновым сопротивлением 75 Ом.

Последний вариант особенно актуальный при создании системы видеонаблюдения. Первый вариант на 50 Ом обычно применяется для передачи определенной информации, а вот модели на 75 Ом применяют с целью передачи сигнала видео. ВВС США подписали соглашение об одинаковой маркировке всеми производителями, чтобы покупатели всегда смогли подобрать подходящий вариант, не затерявшись в ассортименте. Также разделяются коннекторы по типу разъема:

• BNC – классическая модель, которая имеет припайку и обжим, расположенный в конечной части кабеля;
• BNC-F – это коннектор, обладающий креплением при помощи резьбы. Именно данный вариант является наиболее удобным, т.к. позволяет надежно зафиксировать коннектор без проведения сложных манипуляций;
• BNC-Т – это ранее упомянутые коннекторы, имеющие форму Т, используются для подключения сетевого кабеля с сетевой платой компьютера в локальной сети и в других подобных ситуациях;
• BNC-I – используется данный коннектор в том случае, если нужно подключить два отрезка коаксиального кабеля, но не в тех ситуациях, когда идет подключение кабеля непосредственно с устройство передачи и приема сигнала.

Выбор зависит напрямую от того, какие цели вы преследуете. Также можно условно разделить разъемы BNC по типу крепления:

• Коннектор BNC под винт. Подобная модель осуществляет фиксацию центральной жилы кабеля с помощью специального винта и при помощи оплетки зажимает в специально предназначенном держателе. Центральная жила и оплетка между собой не должны контактировать.
• Коннектор BNC с клеммной колодкой. Отличается максимальной простотой при эксплуатации, устанавливать подобные коннекторы предельно просто – нужно оплетку установить в минус, а центральную жилу в плюс. Единственный недостаток подобных разъемов является отсутствие пружины держателя, поэтому не даст возможность эффективно использовать кабель. Это способствует тому, что оптимально использовать подобные переходник на стороны камеры в распределительной коробке. Если установить возле регистратора, то он быстро выйдет из строя.
• Коннектор BNC под обжим. Это оптимальный способ подключения с коаксиальным кабелем – устанавливается центральная жила в сердечник из латуни, а сверху надевается обжимной колпачок, а все это будет совмещено с корпусом коннектора и обжимается при помощи специально предназначенного инструмента.
• Коннекторы BNC под пайку. Варианты под пайку отличаются повышенной надежностью. Что касается надежностью, то они напоминают коннектор под винт, но центральная жила будет припаиваться к сердечнику. Оплетка припаивается или зажимается. Один из ключевых недостатков – это то, что их неудобно будет монтировать не высоте.
• Коннектор BNC под накрутку. Обычно используются они для телевизионных кабелей, т.к. его толщина и жесткость позволяют надежно закрепить коннектор. Соединение максимально устойчиво, надежно и эффективно от разбалтывания.

Каждая из разновидностей имеет свои преимущества и недостатки, важно правильно подобрать подходящее решение индивидуально для себя.

BNC-коннекторы от интернет-магазина Control.ua

Наш интернет-магазин предлагает BNC-коннекторы в широком ассортименте для подключения систем видеонаблюдения и другого оборудования. В каталоге представлено оборудование известных брендов, среди которого можно подобрать подходящее решение индивидуально для себя. При сложностях выбора, на помощь всегда готов прийти опытный менеджер-консультант. Цены ниже, чем в других магазинах – работаем напрямую с производителями. Доставка по всей Украине.

Читайте
также:

Коннектор — это… Что такое коннектор?

Глупая стыдливость — ведь всем известно, что чем больше ты поражен летизмом, тем все больше тебе хочется спрятать свой коннектор.

Но в Валларте Тернер, нащупав выступ за левым ухом, вместо софта вставил заглушку от пыли, спрятав разъем и коннектор за квадратиком микропоры телесного цвета.

Говорили и про полную поддержку USB (якобы будет один порт, к которому можно подключать периферийные устройства), и про слот для карт SDHC или SD, и про то, что в Apple якобы заменят на micro-USB проприетарный коннектор для синхронизации и зарядки планшета (уж этого-то наверняка не произойдёт, можно даже не надеяться).

Быстрыми движениями он извлек из-под сиденья программатор, размотал шнур и воткнул коннектор в спинной разъем чоки на соседнем сиденье.

Ведь практически любой мог незаметно для себя вдохнуть рой микроустройств, которые ассемблировались в его теле, например, в скрытый коннектор.

Но в Вальярте он, нащупав выступ за левым ухом, вместо софта вставил заглушку от пыли, спрятав разъем и коннектор за квадратиком микропоры телесного цвета.

Океан возник двенадцать лет назад, когда МакГи и Ханарян запустили свой темпоральный коннектор, ради испытания которого и строилась станция.

Но при этом я совсем не обязан быть в войсковой сети в законный выходной, а во время секса снять коннектор сам бог велит, а то выплывет запись самого интересного в сети.

А ровно в семь часов на коннектор придут обновленные данные из нашего батальона и с борта «Осмотрительного».

Правой рукой аккуратно отсоединяю коннектор под левой кистью от компьютера, а затем высовываю привычным движением кабель из затылка.

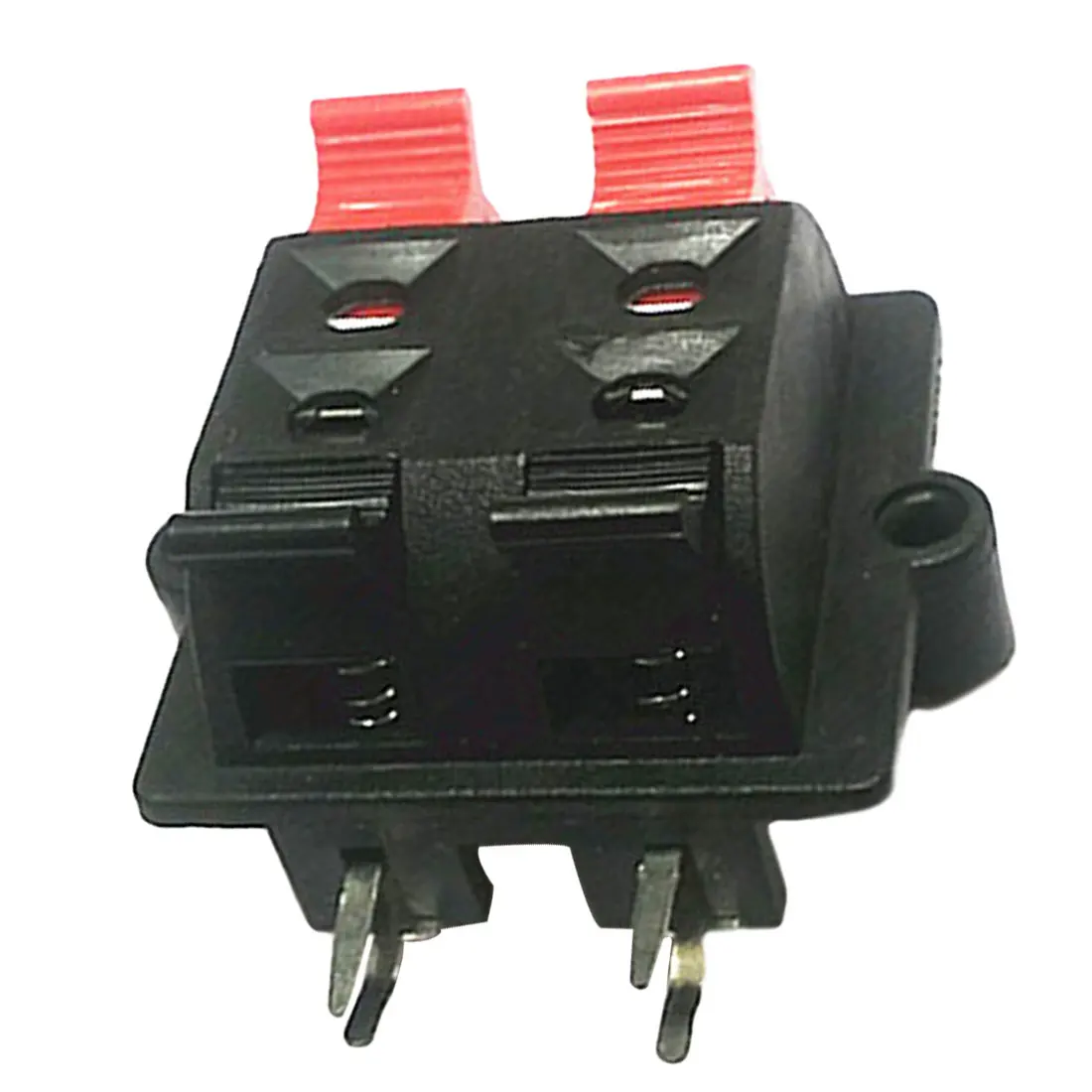

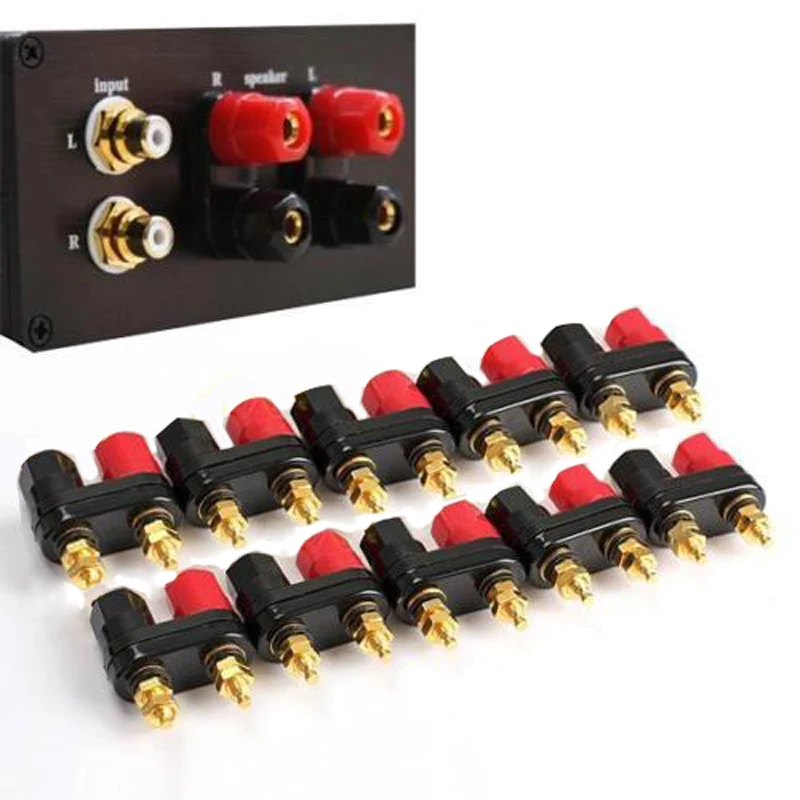

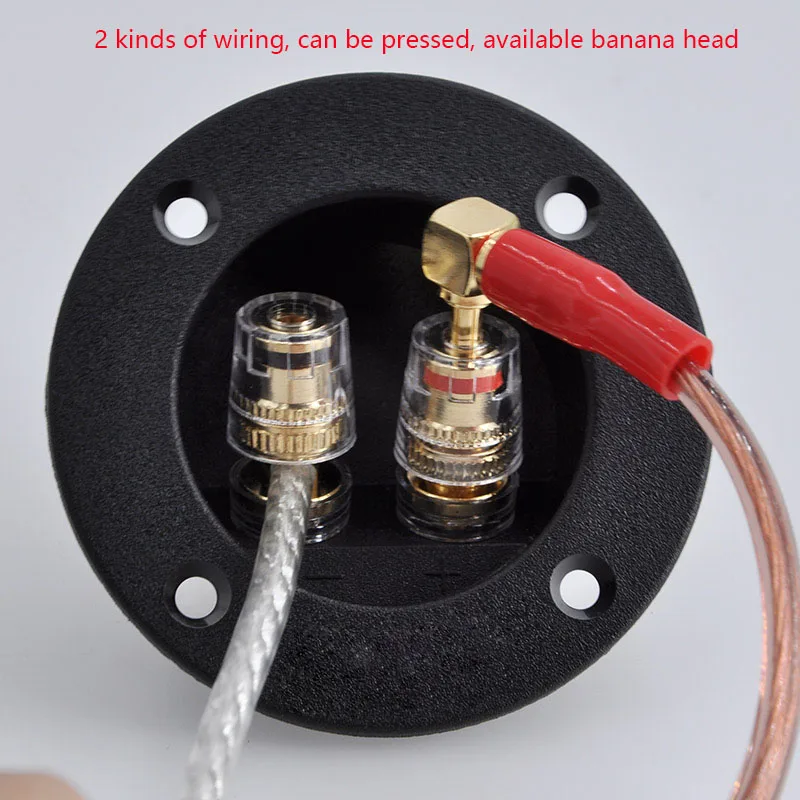

Выбираем коннектор для акустического кабеля

Коннектор для акустического кабеля

Коннектор для акустического кабеля и правильная коммутация звукового оборудования крайне важные вещи. Если коннектор для акустических кабелей или разъемы будут подобраны неправильно, то ни о каком высококачественном автозвуке и речи быть не может.

Зачем нужна грамотная коммутация звукового оборудования

Коннектор для акустического провода

Отметим сразу, что количество используемых разъемов(см.Какие бывают разъемы), кабелей и общая длина акустических соединений в профессиональных инсталляциях поражают человека неопытного и неподготовленного.

Примечание. При таком обилии соединений и разъемов банальный «неконтакт» способен привести к весьма плачевным результатам. Дорогостоящее оборудование может просто испортиться из-за некачественного коннектора. В лучшем случае выйдет из строя отдельный динамик или другой прибор.

Все это написано неспроста. Если тщательно следить за подбором разъемов, кабелей и коннекторов, можно не доводить до такого. Таким образом, можно сохранить аппаратуру и обеспечить ей немалый срок работы.

Особенности выбора коннекторов, кабелей и разъемов

Как правило, если следовать нижеприведенным советам, можно избежать многих проблем с автомобильной акустикой:

• Бренду производителя надо уделить немалое внимание. Не стоит экономить, ведь правило «Самый дешевый товар, самый дорогой товар» налицо именно в этой ситуации.
  При выборе разъемов, коннекторов и других коммутаций имя производителя играет важнейшую роль.

Примечание. В качестве доказательства приведем случай, который произошел с одним пользователем, купившим китайские коммутации.
Так он, по его первоначальному мнению (от которого камня на камне не осталось) сэкономил. Все пластиковые составляющие не выдержали и сразу же расплавились, как только было проведено необходимое соединение пайкой. Напротив, продукция с именем отличается превосходным качеством и надежностью.

• Коннекторам надо уделить особое внимание. На сегодняшний день известны, так называемые, фавориты такой продукции, делающих разъемы самого высокого качества.
  Одними из лучших считаются коннекторы швейцарской фирмы Неутрик. Уже более 35 лет они в почете у профессионалов, а это кое-что значит. Не исключение в этом плане и наша страна, в которой коннекторы Неутрик раскупаются очень хорошо.

Примечание. Неплохие по качеству коннекторы делает и американская Свитчкрафт. Они на рынке аж с 46-го года. Не исключение и австралийская компания Ампенол. Но именно эти три популярных производителя подвергаются частым подделкам. По этой причине надо быть крайне внимательным.

• Кабелям и проводке, наряду с коннекторами, надо также уделять внимание. Этот ассортимент продукции гораздо богаче, чем коннекторы, и сделать правильный выбор в данном случае будет не так просто.
  В статьях нашего сайта читатель может найти всю интересующую его информацию об акустических кабелях. Здесь же мы затронули тему о них из-за коннекторов, с которыми они тесно связаны.
  И выбрать советуем кабели вот этих производителей: японские Канар, немецкие провода Клоц или Кабл, американские Белден и другие.

Акустические провода автозвука

Примечание. У любителей свои вкусы, с которыми приходится считаться даже профи. Они, которые уже давно прошли тот этап развития в автозвуке, когда их называли «чайниками», чаще выбирают кабели итальянского производства Таскер.

Виды подключения

Коннекторы в автозвуке могут быть подключены к проводам двумя способами: небалансным и балансным:

• Небалансный способ подключения самый простой и выбирать его надо только в тех случаях, когда о балансном подключении не может быть и речи. Здесь схема простая: два проводника, один из которых защищает от электромагнитных неприятностей, а другой – подает непосредственно сигнал.
  Другими словами, это плюс и минус, которые путать ни в коем случае нельзя;

Акустические провода для автозвука

• Что касается балансного подключения, то здесь все намного сложнее. В первую очередь такое подключение подразумевает схему в три проводника, а не в два. Один из проводников должен обязательно находится строго в противофазе к другому.

Примечание. Преимущество данной схемы в том, что к обычным двум проводникам – плюсу и минусу добавляется еще и противофазный сигнал, что дает двойной эффект. Объяснить это просто: полезный сигнал становится вдвое мощнее, а все отрицательные воздействия автоматически уничтожаются благодаря противофазному эффекту.

• Балансное подключение способствует передаче сигнала без потери качества на большие расстояния (вплоть до 100 м), хотя в автомобиле это и не так важно. С другой стороны, как посмотреть.
  Если сабвуфер(см.Лучшие сабвуферы 2014 и их обзор), к примеру, будет стоять в багажнике универсала, а протягивать кабели придется с постоянными кривыми, то такое подключение полностью уместно и в авто.

Провода к автомобильной акустики

Особенности коннекторов

Всегда предпочтительнее проводить подключение с помощью коннекторов XLR. А вот популярный Jack разъем не так уж и хорош. Коннекторы Фоно или RCA, тюльпаны и прочее вообще не рассматриваются, как профессиональный вариант, а только лишь, как любительский.

Джек коннекторы

Рассмотрим популярные Jack коннекторы поближе:

• Правильнее Джек разъем называть TRS, так как он состоит из наконечника Tip, кольца Ring и манжеты Sleeve. В народе этот тип коннектора часто называют стерео-джек или моно-джек, если подразумевается 2-х контактное подключение.

Разные по величине коннекторы

XLR коннекторы

• Эти разъемы, как и было написано выше, наиболее ценны. Они в народе называются Канон или Кэннон. Это на удивление очень хороший разъем, но его часто подделывают и тогда речи о его превосходствах идти не может;
• В линейной коммутации сигналов Кеннон коннекторам надо всегда отдавать предпочтение.

Лучший коннектор XLR

Примечание. Кстати, лучший производитель коммутаций для акустики Неутрик чаще всех выпускает превосходные коннекторы типа XLR.

Итак, из данной статьи мы узнали, что коннекторы в автозвуке очень важны. Цена на них бывает разная и экономить на хороших разъемах ни в коем случае нельзя.
Видео по теме даст много дополнительной информации. Не будет лишним и изучение фото – материалов, распиновок, схем и прочее. Инструкцию того, как своими руками подключать автомагнитолу в машине, можно найти на нашем сайте.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

---

Разъем

BNC Значение и определение

Сокращение от Bayonet Neill Concelman connector, разъем BNC — это миниатюрный высокочастотный разъем для быстрого подключения / отключения, используемый с коаксиальными кабелями в системе 10Base-2 Ethernet. Базовый разъем BNC — это вилка, в которой на конце каждого кабеля установлен контакт, который подключается к первичному проводящему проводу. После подключения вращающееся кольцо снаружи трубки фиксирует кабель на любом гнездовом разъеме.

Разъем был назван в честь механизма блокировки байонетного крепления и его изобретателей, Пола Нейла и Карла Консельмана.В некоторых случаях его ошибочно называют British Naval Connector или Berkeley Nucleonics Corporation. Изначально BNC был разработан для использования в военных целях.

Разъем BNC доступен двух основных типов: 50 Ом и 75 Ом. Разъем на 50 Ом является наиболее широко используемым и предназначен для частот до 4 гигагерц (ГГц). Соединитель на 75 Ом известен уменьшенным диэлектриком на сопрягаемых концах и предназначен для частот до 2 ГГц. Соединитель BNC может иметь оба типа сопротивления в одном соединителе, например, иметь вилку 50 Ом с одной стороны и розетку 75 Ом с другой.

Разъем

BNC использует

BNC широко распространен и широко используется в видео- и радиочастотных приложениях. Он используется для сигнальных соединений, таких как:

• Испытательное оборудование
• Ядерное приборостроение
• Аэрокосмическая электроника (авионика)
• Радиоантенны
• Видеосигналы аналогового и последовательного цифрового интерфейса

Типы разъемов BNC

Разница в типах разъемов заключается в способе их крепления к кабелю.Все три типа достигают одной цели.

• Сжатие : Компрессионный соединитель BNC представляет собой цельный F-соединитель. Разъем F — это коаксиальное радиочастотное соединение, используемое для спутникового телевидения и кабельных модемов. Компрессионный соединитель можно легко подсоединить к кабелю с помощью приспособления для зачистки кабеля и приспособления для сжатия.
• Обжим на : Используя инструмент для зачистки кабеля и обжимной инструмент, можно надежно прикрепить обжимной разъем BNC к коаксиальному кабелю.Широко используется метод обжима, который состоит из двух и трех частей.
• Закрутите : Закручивающийся разъем BNC не требует никаких инструментов, только кабель. Просто прикрутите разъем к кабелю рукой.

Основные сведения о соединителе

— learn.sparkfun.com

Добавлено в избранное Любимый 42

Введение

Разъемы используются для соединения частей цепей вместе.Обычно соединитель используется там, где в будущем может потребоваться отключить подсекции: входы питания, периферийные соединения или платы, которые, возможно, потребуется заменить.

рассматривается в этом учебном пособии

В этом уроке мы рассмотрим:

• Базовая терминология разъемов
• Разделить соединители на отдельные категории
• Расскажите о различиях между разъемами этих категорий.
• Показать, как определить поляризованные разъемы
• Обсудите, какие разъемы лучше всего подходят для определенных приложений

Рекомендуемая литература

Вы можете найти эти концепции полезными перед тем, как приступить к этому руководству:

Что такое схема?

Каждый электрический проект начинается со схемы.Не знаю, что такое схема? Мы здесь, чтобы помочь.

Полярность

Введение в полярность электронных компонентов. Узнайте, что такое полярность, в каких частях она есть и как ее определить.

Терминология разъема

Прежде чем мы начнем обсуждать некоторые часто используемые соединители, давайте исследуем терминологию, используемую для описания соединителей.

Пол

Gender — Пол разъема указывает на то, вставлен он или вставлен, и обычно мужской или женский, соответственно (дети, попросите своих родителей более подробное объяснение). К сожалению, бывают случаи, когда разъем может называться «штекер», хотя может показаться, что он женский; в разделе примеров мы укажем на некоторые из них, обсуждая отдельные типы компонентов и объясняя, почему это так.

Мужчина (слева) и женщина 2.Разъемы JST серии PH 0 мм. В этом случае пол определяется индивидуальным проводником.

Полярность

Полярность — Большинство разъемов можно подключать только с одной ориентацией. Эта особенность называется полярностью, и разъемы, которые имеют некоторые средства предотвращения неправильного подключения, называются поляризованными или иногда с ключом .

Поляризованная розетка для сети для Северной Америки. Благодаря двум разным ширинам лезвий вилки вилка будет входить в розетку только в одном направлении.

Контакты

Контакт — Контакты являются деловой частью разъема. Это металлические части, которые соприкасаются друг с другом, образуя электрическое соединение. Здесь также возникают проблемы: контакты могут загрязняться или окисляться, или упругость, необходимая для удержания контактов вместе, со временем может исчезнуть.

Контакты на этом разъеме хорошо видны.

Шаг

Шаг — Многие разъемы состоят из множества контактов, расположенных в повторяющемся порядке.Шаг соединителя — это расстояние от центра одного контакта до центра следующего. Это важно, потому что существует множество семейств контактов, которые выглядят очень похожими, но могут отличаться по шагу, что затрудняет понимание того, что вы покупаете правильный ответный разъем.

Шаг контактов на разъемах на стандартной Arduino составляет 0,1 дюйма.

Циклы соединения

Циклы соединения — Соединители имеют ограниченный срок службы, и их подключение и отключение — вот что их изнашивает.Таблицы данных обычно представляют эту информацию с точки зрения циклов спаривания , и она широко варьируется от одной технологии к другой. USB-разъем может иметь срок службы в тысячи или десятки тысяч циклов, в то время как межплатный разъем, предназначенный для использования внутри бытовой электроники, может быть ограничен десятками циклов. Важно выбрать разъем с подходящим сроком службы для данного приложения.

Крепление

Mount — Это может сбивать с толку.Термин «крепление» может относиться к нескольким вещам: как монтируется разъем при использовании (монтаж на панели, свободно висящий, монтаж на плате), какой угол разъема относительно его крепления (прямой или прямоугольный) или как он крепится механически (паяльная пластина, поверхностный монтаж, сквозное отверстие). Мы обсудим это подробнее в разделе примеров для каждого отдельного разъема.

Сравнение трех различных методов монтажа одного цилиндрического разъема: (слева направо) монтаж на плате, монтаж на линейный кабель и монтаж на панель.

Устройство снятия напряжения

Разгрузка от натяжения — Когда разъем устанавливается на плату или кабель, электрические соединения становятся несколько хрупкими. Обычно предусматривается какое-то снятие напряжения для передачи любых сил, действующих на этот разъем, на более механически прочный объект, чем хрупкие электрические соединения. Опять же, позже будет несколько хороших примеров.

Этот разъем для наушников 1/8 «поставляется с» чехлом «для снятия натяжения, надетым на кабель, чтобы предотвратить передачу сил, воздействующих на кабель, непосредственно на электрические соединения.

USB-коннекторы

Разъемы USB бывают двух типов: хост и периферийные устройства. В стандарте USB есть разница между ними, и разъемы на кабелях и устройствах отражают это. Однако все USB-разъемы имеют общие черты:

• Поляризация — USB-разъем может быть вставлен только в одном направлении. Возможно, что соединитель неправильно вставлен, но приведет к повреждению устройства .
• Четыре контакта — Все разъемы USB имеют как минимум четыре контакта (хотя у некоторых их может быть пять, а у разъемов USB 3.0+ и того больше). Это для питания, заземления и двух линий передачи данных (D + и D-). Разъемы USB предназначены для передачи 5 В, до 500 мА.
• Экранирование — USB-разъемы экранированы, поэтому имеется металлический корпус, не являющийся частью электрической цепи. Это важно для сохранения целостности сигнала в средах с большим количеством электрических «шумов».
• Надежное подключение к источнику питания — Важно, чтобы контакты питания подключались до линий передачи данных, чтобы избежать попыток подачи питания на устройство по линиям данных. Все USB-разъемы разработаны с учетом этого.
• Литой фиксатор натяжения — Все USB-кабели имеют пластиковую накладку на разъеме, чтобы предотвратить натяжение кабеля, которое может потенциально повредить электрические соединения.

Удлинительный кабель USB, на котором отмечены некоторые общие характеристики разъемов USB.

Разъемы USB-A

Гнездо USB-A — это стандартный тип разъема «хоста». Это можно найти на компьютерах, концентраторах или любых устройствах, к которым должны быть подключены периферийные устройства. Также можно найти удлинительные кабели с гнездом A и штекером A на другом конце.

Женский порт USB-A на боковой стороне ноутбука. Синий разъем совместим с USB 3.0.

USB-A папа — это стандартный тип разъема для периферийных устройств.Большинство USB-кабелей имеют один конец, заканчивающийся штекерным разъемом USB-A, а многие устройства (например, клавиатуры и мыши) будут иметь встроенный кабель с штекерным разъемом USB-A. Также можно найти штекерные разъемы USB-A, которые можно установить на плату, для таких устройств, как карты памяти USB.

Два типа разъемов Male USB-A , на кабеле SparkFun Cerberus и на плате разработки AVR Stick.

Разъемы USB-B

USB-B, розетка — это стандарт для периферийных устройств.Он громоздкий, но прочный, поэтому в приложениях, где размер не является проблемой, он является предпочтительным средством обеспечения съемного разъема для подключения USB. Обычно это разъем для монтажа на плату в сквозное отверстие для максимальной надежности, но есть и варианты для монтажа на панели.

Платы Arduino, в том числе этот Uno, уже давно используют гнездовой разъем USB-B из-за его низкой стоимости и долговечности.

USB-B, вилка почти всегда находится на конце кабеля.Кабели USB-B распространены повсеместно и недороги, что также способствует популярности соединения USB-B.

Штекер USB-B на конце кабеля SparkFun Cerberus.

Разъемы USB-Mini

Соединение USB-Mini было первой стандартной попыткой уменьшить размер USB-разъема для небольших устройств. Гнездо USB-Mini обычно встречается на небольших периферийных устройствах (MP3-плееры, старые мобильные телефоны, небольшие внешние жесткие диски) и обычно представляет собой разъем для поверхностного монтажа, надежность которого зависит от размера.USB-Mini постепенно сокращается в пользу разъема USB-Micro.

Гнездовой разъем USB-Mini на Protosnap Pro Mini.

USB-Mini male — еще один кабельный разъем. Как и USB-B, он чрезвычайно распространен, а кабели можно дешево найти практически везде.

Штекерный разъем USB-Mini на конце кабеля SparkFun Cerberus.

Разъемы USB-Micro

USB-Micro — довольно недавнее дополнение к семейству разъемов USB.Как и в случае с USB-Mini, основной проблемой является уменьшение размера, но USB-Micro добавляет пятый контакт для низкоскоростной передачи сигналов, что позволяет использовать его в приложениях USB-OTG (On-the-go), где устройство может захотеть работать в качестве хоста или периферийного устройства в зависимости от обстоятельств.

USB-Micro female используется во многих новых периферийных устройствах, таких как цифровые камеры и MP3-плееры. Принятие USB-micro в качестве стандартного порта зарядки для всех новых сотовых телефонов и планшетных компьютеров означает, что зарядные устройства и кабели для передачи данных становятся все более распространенными, и USB-Micro, вероятно, вытеснит USB-Mini в ближайшие годы в качестве компактного устройства. USB-разъем на выбор.

USB-Micro гнездовой разъем на USB-плате LilyPad Arduino.

USB-Micro штекер также предназначен для подключения кабеля. Как правило, существует два типа кабелей с вилками USB-Micro: один для подключения устройства с портом USB-Micro в качестве периферийного устройства к хост-устройству USB, а другой — для адаптации гнездового порта USB-Micro к гнезду USB-A. , для использования в устройствах с поддержкой USB-OTG.

Штекерный разъем USB-Micro на кабеле SparkFun Cerberus. Пигтейл адаптера для использования устройств с поддержкой USB-OTG, имеющих только порт USB-Micro, со стандартными периферийными устройствами USB. Обратите внимание, что не все устройства, поддерживающие USB-OTG, будут работать с этой косичкой.

Кабель USB 3.0 micro-B

Кабели USB 3.0 micro-B похожи на разъемы USB 2.0 micro-B, но имеют дополнительные контакты для двух дифференциальных пар и заземления.

Кабель USB 3.0 типа A — Micro-B

Кабель USB 3.1 C

USB C содержит 24 контакта в разъеме USB.В отличие от предыдущих версий-предшественников, эта версия обратимая! Конструкция кабеля USB C также позволяет использовать ток более 500 мА для энергоемких устройств.

Внимание! В зависимости от кабеля не все контакты предназначены для USB C. Некоторые кабели могут быть ограничены спецификацией USB 2.0 с 4 контактами, в отличие от полной спецификации USB 3.1. Двусторонние кабели USB от A до C и SuzyQable — несколько примеров. В зависимости от используемого порта USB вы также можете быть ограничены в количестве тока, который может подаваться на ваше устройство.

Реверсивный USB

С развитием технологий и производства разъемы USB можно вставлять любым способом! Ниже приведены примеры реверсивных разъемов типа A и типа micro-b из каталога.

---

Если вы ищете USB-разъем или кабель, ознакомьтесь с нашим Руководством по покупке USB-устройств или каталогом.

Разъем SparkFun USB-C

В наличии BOB-15100

SparkFun USB-C Breakout обеспечивает в 3 раза большую мощность, чем предыдущая плата USB, при этом отключая каждый контакт на соединении…

4

Контроллер GPIB-USB

33 доступно BOB-00549

Используйте это уникальное устройство для загрузки данных и управления осциллографами с поддержкой шины GPIB, логическими анализаторами, генераторами функций, мощностью…

6

---

Аудиоразъемы

Еще одна знакомая группа разъемов — это те, которые используются для аудиовизуальных приложений — RCA и phono.Хотя на самом деле они не могут считаться принадлежащими к одному семейству, в отличие от различных USB-разъемов, мы будем считать, что они оба принадлежат к одному и тому же коду.

Разъемы телефонного типа

Вы, вероятно, сразу узнаете 1/8-дюймовую версию этого разъема как штекер на конце пары наушников. На самом деле эти разъемы бывают трех распространенных размеров: 1/4 дюйма (6,35 мм), 1/8 Разъемы размером «(3,5 мм) и 2,5 мм. ¼» находят широкое применение в профессиональном аудио- и музыкальном сообществе — большинство электрогитар и усилителей имеют разъемы 1/4 дюйма с наконечником (TS).1/8 «наконечник-кольцо-рукав (TRS) очень распространен в качестве разъема для наушников или выходных аудиосигналов на MP3-плеерах или компьютерах. Некоторые сотовые телефоны оснащены разъемом для наконечника-кольца-кольца-кольца (TRRS) 2,5 мм для подключение к наушникам, которые также включают микрофон для громкой связи.

Широкая доступность этих разъемов и кабелей делает их хорошим кандидатом для приложений общего назначения — например, задолго до USB, графические калькуляторы Texas Instruments использовали 2.Разъем TRS 5 мм для разъема последовательного программирования. Следует помнить, что типы соединителей типа наконечник-втулка не рассчитаны на несущую мощность; во время введения наконечник и гильза могут на мгновение закоротиться вместе, что может привести к повреждению источника питания. Отсутствие экранирования делает их плохими кандидатами для высокоскоростных данных, но через эти разъемы можно передавать низкоскоростные последовательные данные.

Штекер TRS для наушников, 1/8 дюйма. Обычно через наконечник и кольцо передаются стереофонические аудиосигналы, в то время как разъем подключается к заземлению.

Телефонный штекер 1/8 «. Обратите внимание на отсутствие кольцевого контакта на этом разъеме.

Гнездо для наушников 1/8 «на плате с помеченными контактами, соответствующими соединениям контактов. Когда разъем не вставлен, внутренний переключатель соединяет наконечник и кольцевые контакты с соседними немаркированными контактами, обеспечивая обнаружение вставки. Разъемы RCA

Известный в течение многих десятилетий как разъем для домашних стереосистем, разъем RCA был представлен в 1940-х годах компанией RCA для домашних фонографов.В аудиовизуальной сфере его постепенно вытесняют соединения вроде HDMI, но повсеместное распространение разъемов и кабелей делает его хорошим кандидатом для домашних систем. Пройдет много времени, прежде чем он устареет.

Гнездовые разъемы RCA обычно встречаются на устройствах, хотя можно найти удлинительные или переходные кабели с гнездовыми гнездами на них. Большинство разъемов RCA подключаются к одному из четырех типов сигналов: компонентное видео (PAL или NTSC, в зависимости от того, где было продано оборудование), композитное видео, стереозвук или аудио S / PDIF.

Женский разъем RCA, для видеосигналов. Обычно разъемы видеосигнала NTSC или PAL желтого цвета.

Штекерные разъемы RCA обычно находятся на кабелях.

Штекеры RCA. Красный и белый обычно используются для аудиоприложений, а красный означает «правильный» аудиоканал.

Разъемы питания

Хотя многие разъемы передают питание в дополнение к данным, некоторые разъемы используются специально для подключения питания к устройствам.Они сильно различаются в зависимости от области применения и размера, но здесь мы сосредоточимся только на некоторых из наиболее распространенных.

Бочковые соединители

Разъемы типа

Barrel обычно используются в недорогой бытовой электронике, которую можно подключить к электросети через громоздкие сетевые адаптеры переменного тока. Настенные адаптеры широко доступны, с различными номинальными мощностями и напряжениями, что делает цилиндрические соединители обычным средством подключения питания к небольшим проектам.

Гнездовой цилиндрический соединитель или «джек» можно приобрести в нескольких вариантах: монтаж на печатной плате (поверхностный монтаж или сквозное отверстие), монтаж на кабеле или на панель.Некоторые из этих разъемов будут иметь дополнительный контакт, который позволяет приложению определять, подключен ли источник питания к цилиндрическому разъему или нет, что позволяет устройству обходить батареи и экономить время автономной работы при работе от внешнего источника питания.

Женский цилиндрический соединитель. Когда вилка не вставлена, штифт «обнаружения вставки» будет закорочен на штифт «муфты».

Штекерный цилиндрический соединитель, или «вилка», обычно встречается только в разновидностях концевой заделки проводов, хотя существует несколько способов прикрепления вилки к концу провода.Также можно приобрести штекеры, которые уже прикреплены к кабелю.

Штекерная вилка с внешней резьбой, для подключения к любому источнику питания. Обратите внимание, что соединение муфты предназначено для обжима провода для дополнительной разгрузки от натяжения. Внимание! Существуют разные мнения относительно пола гнезда и штекера для этих коаксиальных разъемов малой мощности. В зависимости от того, где у вас есть эти разъемы, разъем можно назвать «штекерным» цилиндрическим разъемом из-за штифта в центре и наоборот для разъема.Обязательно ознакомьтесь с изображением продукта и спецификациями, чтобы найти то, что вы ищете!

Цилиндрические соединители обеспечивают только два соединения, часто называемых «штифтом» или «наконечником» и «гильзой». При заказе есть три отличительных характеристики цилиндрического соединения: внутренний диаметр (диаметр штифта внутри гнезда), внешний диаметр (диаметр гильзы на внешней стороне вилки) и полярность (соответствует ли напряжение гильзы выше или ниже напряжения на наконечнике).

Диаметр втулки чаще всего равен 5.5 мм или 3,5 мм.

Диаметр пальца зависит от диаметра втулки; втулка 5,5 мм будет иметь штифт 2,5 мм или 2,1 мм. К сожалению, это означает, что штекер, предназначенный для вывода 2,5 мм, подойдет к разъему 2,1 мм, но это соединение будет в лучшем случае прерывистым. Штекеры 3,5 мм обычно подключаются к разъему со штекером 1,3 мм.

Полярность — последний аспект, который необходимо учитывать; Чаще всего втулка будет считаться 0 В, а на наконечнике будет положительное напряжение относительно гильзы.У многих устройств есть небольшая диаграмма, показывающая полярность, ожидаемую устройством; Соблюдайте это с осторожностью, поскольку неподходящий источник питания может повредить устройство.

Заглушки обоих размеров втулки обычно имеют длину 9,5 мм, но существуют и более длинные, и более короткие. Во всех продуктах SparkFun используются отрицательная гильза 5,5 мм и положительный штифт 2,1 мм; мы рекомендуем по возможности придерживаться этого стандарта, так как это наиболее распространенный ароматизатор, встречающийся в дикой природе.

Общие схемы полярности для адаптеров переменного тока с цилиндрическими вилками.Положительная полярность (наконечник положительный, гильза 0 В) является наиболее распространенной. Схема любезно предоставлена ​​пользователем Википедии Три четверти десять.

Разъемы «Molex»

Большинство компьютерных жестких дисков, оптических приводов и других внутренних периферийных устройств получают питание через так называемый соединитель «Molex». Чтобы быть более точным, это разъем Molex серии 8981 — на самом деле Molex — это название компании, которая изначально разработала этот разъем еще в 1950-х годах, — но его обычное использование несколько опровергло этот факт.

Разъемы Molex

рассчитаны на большой ток: до 11 А на контакт. Для проектов, где может потребоваться много энергии — например, станок с ЧПУ или 3D-принтер — очень распространенным методом питания проекта является использование источника питания настольного ПК и подключение различных системных схем через разъемы Molex.

Разъем Molex — это тот, в котором терминология «папа / мама» немного странная. Гнездовой соединитель обычно находится на конце кабеля и скользит внутри пластиковой оболочки, которая окружает штекерные контакты штекерного соединителя.Обычно разъемы запрессовываются и очень и очень тугие — они предназначены для соединения и отсоединения только несколько раз и, как таковые, являются плохим выбором для систем, в которых соединения часто меняются.

Мужской разъем Molex. Пол контактов внутри разъема — это то, что означает пол разъема в целом. Гнездовой разъем Molex на блоке питания проекта.

Разъем IEC

Как и в случае соединителя Molex, в данном случае обобщенное имя компонента стало синонимом отдельного конкретного элемента.Разъем IEC обычно относится к входу блока питания, который обычно встречается в блоках питания настольных ПК. Строго говоря, это разъемы IEC 60320-1 C13 (розетка) и C14 (вилка).

C14 Вход питания IEC, вилка, для проектного источника питания постоянного тока. Обратите внимание, что, как и в случае с разъемом Molex, пол разъема определяется контактами внутри кожуха. C13 гнездовой разъем питания IEC на довольно стандартном кабеле питания переменного тока. Кабели с этим концом можно найти по всему миру, обычно с доминирующим локальным разъемом переменного тока на другом конце. Разъемы

IEC используются почти исключительно для подачи питания переменного тока. Приятная вещь в использовании одного в проекте заключается в том, что кабели IEC-to-wall очень распространены. и доступны с локализованными розетками для большинства стран мира!

Разъем

JST

В SparkFun мы часто ссылаемся на «разъемы JST 2,0 мм». Это еще одно обобщение конкретного продукта. JST — японская компания, которая производит высококачественные разъемы, и наш предпочтительный 2,0-мм разъем JST — это двухпозиционный поляризованный разъем серии PH.

Все одноэлементные литий-полимерные ионные батареи SparkFun стандартно поставляются с этим типом разъема JST, и многие из наших плат включают этот разъем (или посадочную площадку для него) в качестве входа источника питания. Его преимущество в том, что он компактен, прочен и его трудно подключить задним ходом. Еще одна особенность, которая может быть преимуществом или недостатком, в зависимости от того, как вы на это смотрите, заключается в том, что разъем JST сложно отсоединить (хотя аккуратно примененный диагональный резак может быть полезен!) После его соединения.Хотя это делает маловероятным выход из строя во время использования, это также означает, что отключение аккумулятора для зарядки может повредить разъем аккумулятора.

2-контактный штекерный разъем JST на USB-плате LilyPad Arduino. Опять же, как и в случае с Molex, контакты внутри кожуха определяют пол разъема. Штекерные и розеточные 2-контактные разъемы JST.

Есть соединители серии PH с более чем двумя позициями; SparkFun даже продает их. Однако чаще всего мы используем двухпозиционное подключение батареи.

Антенные разъемы SMA

Далее следует объяснение запутанных соглашений об именах для разъемов SMA. Если вы предпочитаете не понимать, почему соглашение такое, как оно есть, вы можете просто посмотреть на 4 картинки и двигаться дальше. В противном случае получайте удовольствие от чтения!

Условные обозначения разъемов RF

SparkFun использует разъемы типа SMA на нескольких платах, которым требуется подключение с импедансом 50 Ом к внешней антенне (GPS, Bluetooth, сотовая связь, Nordic и XBee).Однако на некоторых из этих плат используются разъемы SMA другого пола и полярности. Поэтому нам нужны разные антенны, чтобы соответствовать определенному полу или полярности РЧ-соединений.

Существует 4 разных типа разъемов SMA, использующих комбинацию пола, которая относится к центральному контакту, и полярности, которая относится к… ..ээ, здесь это сбивает с толку. Википедия пытается это объяснить. Но из того, что я обнаружил, была оригинальная «старая» конструкция разъемов SMA.

Разъемы SMA

Первоначальная конструкция SMA требовала наличия двух совместимых разъемов:

Наружная резьба SMA Центральный палец, внутренняя резьба	Внутренняя резьба SMA Центральное отверстие, внешняя резьба

Два вышеуказанных разъема были разработаны для совместного использования, но с этой конфигурацией возникла проблема, и FCC начала двигаться в направлении соответствия Части 15.Все это означает, что все разъемы SMA RF меняют пол (центральный штифт). Действительно раздражает тех из нас, кому нужно подключить антенну к радиочастотному устройству. Изменение пола FCC было введено, чтобы домашние пользователи не могли повредить радиочастотное оборудование (например, домашний WiFi) при прикручивании антенны. Если все антенны — розетки, повредить центральный разъем невозможно.

Однако есть одна закономерность; все антенны, кабели или что-либо еще было прикреплено к потенциальному стационарному объекту с использованием конструкции с внешней гайкой или внутренней резьбой, а все стационарные устройства использовали конструкцию с внешней резьбой.Это относится ко всем продуктам SparkFun. Все наши антенны — это SMA-штекер или RP-SMA-мама. Все наши платы имеют тип SMA female или RP-SMA male.

Разъемы

RP-SMA

Единственное, что изменилось в соответствии с Частью 15, — это центральный штифт, таким образом изменив полярность соединения и сформировав «новый» стандарт; обращенно поляризованный SMA (RP-SMA). RP (обратная полярность) названа в честь «пола резьбы» и имеет штифт противоположного пола.

Следующие две фотографии считаются обратно поляризованными (RP-SMA).

Наружная резьба RP-SMA Центральное отверстие, «наружная» внутренняя резьба	RP-SMA Внутренняя Центральный штифт, внутренняя внешняя резьба

Если на плате нет разъема u.FL для подключения внешней антенны, платы и антенны SparkFun RF будут использовать комбинацию старой (SMA) и новой (RP-SMA):

• Сотовая связь и GPS (900/1700/1800 МГц и 1.57542 ГГц соответственно) обычно используется старое соглашение: вилка SMA для антенн и розетка SMA для модулей.

• Anything 2.4GHz (Bluetooth, ZigBee, WiFi и Nordic) обычно используют новое соглашение: вилка RP-SMA на антеннах и розетка RP-SMA на модулях.

Действительно, вы можете игнорировать дескриптор пола. Если у вас есть плата или модуль RP-SMA, вам понадобится антенна RP-SMA и т.д. для SMA. Довольно просто, правда ?! Просто убедитесь, что частота антенны соответствует частоте вашей платы.

И на всякий случай, если вы найдете старый и новый микшер, мы продаем штекер SMA к штекеру RP-SMA и гнездо RP-SMA к штекерному разъему RP-SMA, которые будут сопрягать большинство комбинаций антенны и разъема.

Надеюсь, вы не совсем запутались!

---

Если вы ищете РЧ разъем или антенну, ознакомьтесь с нашим Руководством по покупке РЧ разъемов или каталогом.

Антенна UHF RFID (RP-TNC)

В наличии WRL-14131

Это ваше решение, когда вам абсолютно необходимо максимально эффективно использовать антенну для вашего следующего проекта RFID.Это…

3

---

Штыревые разъемы имеют несколько различных способов подключения. Как правило, одна сторона представляет собой серию контактов, которые припаяны к печатной плате, и они могут находиться либо под прямым углом к ​​поверхности печатной платы (обычно называемой «прямой»), либо параллельно поверхности платы (что сбивает с толку как «правый»). -угловые булавки).Такие соединители бывают разных шагов и могут иметь любое количество отдельных рядов контактов.

Соединение штырей разъема «мама» под прямым углом на базовой плате FTDI.

Наиболее часто встречающиеся контактные разъемы — это однорядные или двухрядные разъемы 0,1 дюйма (2,54 мм). Это стандартный шаг, совместимый с макетными платами. Они бывают в версиях «папа» и «мама» и являются разъемами, используемыми для соединения плат и экранов Arduino. Пользователи можно легко подключить перемычки к макетам.

Разъемы с контактами 0,1 «, вилка и розетка на плате Arduino Uno.

Другие участки не редкость; например, беспроводной модуль XBee использует версию того же разъема с шагом 2,0 мм. Ниже представлен вид сверху, показывающий гнездовой разъем SMD с шагом 2,00 мм, припаянный к плате. Как видите, два ряда металлических сквозных отверстий для разъемов, совместимых со стандартной макетной платой, рядом с заголовками расположены на расстоянии 0,1 дюйма (2,54 мм) друг от друга.

XBee Explorer USB с SMD 2.Заголовки с шагом 00мм припаяны к плате.

Распространенной разновидностью этой детали является версия с машинным штифтом. В то время как обычная версия изготавливается из штампованного и гнутого листового металла, соединители машинных штифтов формируются путем придания металлу нужной формы. В результате получается более прочный соединитель с лучшим соединением и более длительным сроком службы, что делает его несколько более дорогим.

Заголовки с внутренней резьбой. Обратите внимание, что они предназначены для разделения на более мелкие части, в то время как стандартные 0.1-дюймовые штыревые разъемы с гнездовой головкой не подходят. Также важно отметить, что не все штыревые разъемы, не относящиеся к машинному оборудованию, совместимы с различными штырями машины.

Кабели, предназначенные для подключения к этим контактным разъемам, обычно бывают двух типов: отдельные провода с обжимными разъемами на них или ленточные кабели с разъемами смещения изоляции и разъемами. Их можно просто зажать на конце ленточного кабеля, что создает соединение с каждым из проводников ленточного кабеля.Как правило, кабели доступны только для женского пола, и ожидается, что с ними будет сопрягаться штекер.

Шестиконтактный обжимной кабель. Каждый провод зачищается по отдельности, к нему обжимается соединитель, а затем соединители вставляются в пластиковую рамку. Разъемы смещения изоляции (IDC) 2×5 на ленточном кабеле. Этот тип кабеля можно быстро собрать, поскольку он не требует зачистки отдельных разъемов. Он также имеет поляризационные выступы на каждом конце, чтобы предотвратить неправильную вставку в соединительный разъем на стороне платы.

В гибких схемах также можно использовать выводы для пайки, расположенные со стандартным шагом 0,1 дюйма. Эти выводы скреплены скобами через гибкую подложку для обеспечения контакта с полупроводящим материалом.

Паяльный язычок на гибком датчике.

В зависимости от вашего проекта и набора навыков существует несколько способов подключения к паяным вкладышам. Пользователи могут вставлять выводы припоя в макетные платы или паять непосредственно к контактам. Однако тонкие выводы под пайку могут со временем сломаться при чрезмерном сгибании и могут ослабнуть в гнезде макетной платы.Гибкие датчики также могут быть чувствительны к теплу из-за полупроводящего материала. В качестве альтернативы, разъемы Amphenol FCI Clincher были разработаны с более толстыми выводами и разъемами, совместимыми с макетными платами, для более надежного соединения.

Соединители Amphenol FCI Clincher с опрессовкой на гибкие датчики для более надежного соединения.

Временные соединители

Винтовые клеммы

В некоторых случаях может потребоваться подключить к цепи неизолированный провод без клемм.Винтовые клеммы — хорошее решение для этого. Они также подходят для ситуаций, когда соединение должно поддерживать несколько различных подключаемых устройств.

Обратной стороной винтовых клемм является то, что они довольно легко откручиваются, оставляя оголенный провод в вашей цепи. Небольшая капля горячего клея может решить эту проблему, и ее не будет слишком сложно удалить позже.

Винтовые клеммы обычно предназначены для узкого диапазона размеров проводов, и слишком маленькие провода могут быть такой же большой проблемой, как и слишком большие провода.SparkFun имеет четыре типа винтовых клемм — 2,54 мм (стандартная макетная плата 0,1 дюйма), версия с шагом 3,5, 5 и 10 мм.

Нажмите здесь, чтобы увидеть больше винтовых клемм

Большинство винтовых клемм имеют модульную конструкцию, и их можно легко удлинить на один и тот же шаг, просто соединив вместе две или несколько меньших секций.

Винтовые клеммы с шагом 3,5 мм, показывающие точку вставки подключаемого провода, фиксирующий винт, удерживающий провод на месте, и модульные разъемы по бокам отдельных блоков, позволяющие соединять несколько частей вместе.

Пружинные клеммы

Альтернативой винтовым клеммам являются пружинные клеммы (также известные как «вставные», «клеточные зажимы» или «самодельные» разъемы). Пружинные клеммы работают аналогично винтовым клеммам. Однако вместо того, чтобы затягивать винт для соединения с куском проволоки, пружина сжимает вместе куски металла.

Пружинные клеммы представляют собой альтернативу винтовым клеммам. Они лучше работают в условиях сильной вибрации (например, в автомобилях) или когда провод расширяется / сжимается из-за циклического изменения температуры.Кроме того, натяжение автоматически регулируется в соответствии с калибром провода (при условии, что оно находится в пределах допустимой толщины провода), в отличие от колебаний натяжения, когда пользователь затягивает винтовой зажим. Ниже приведены несколько пружинных клеммных разъемов, которые SparkFun имеет в каталоге.

Терминал динамика — 4 пружины

На пенсии COM-11145

Вы можете узнать в них разъемы, которые обычно используются для домашних стереодинамиков.У них получается хорошая пружина тэ…

Пенсионер

Некоторые платы (например, gamer: bit, LumiDrive и Qwiic MP3 Trigger, и многие другие) оснащены пружинным зажимом для легкого доступа к контактам ввода / вывода.

Шариковая ручка, прижимающая язычок gamer: bit к коннектору poke-home для подключения куска провода.

Банановый соединитель

Большинство единиц оборудования для проверки мощности (мультиметры, блоки питания) имеют очень простой разъем, называемый «банановый разъем».Они соединяются с «банановыми вилками», гофрированными пружинными металлическими вилками, предназначенными для подключения к источнику питания. Они часто доступны в штабельной конфигурации и могут быть легко подключены к любому типу проводов. Они способны выдерживать ток в несколько ампер и недороги.

Штабелируемый банановый разъем. Обратите внимание, что есть два разных способа подключить дополнительную банановую вилку. Настольный комплект переменного тока Extech с банановыми домкратами спереди.

Зажим для аллигатора

Названные по понятным причинам зажимы типа «крокодил» подходят для тестовых подключений к стойкам или оголенным проводам.Они имеют тенденцию быть громоздкими, легко замыкаются на ближайшем голом металле и имеют достаточно плохой захват, который может быть легко нарушен. В основном они используются для недорогих соединений во время отладки.

Инструмент «третья рука», в котором используются зажимы из крокодиловой кожи для удержания деталей, а также удерживается провод с зажимом из кожи аллигатора для электрических испытаний. Обратите внимание на пластиковый чехол вокруг зажима «крокодил», чтобы снизить вероятность его короткого замыкания на другие соединения.

Зажим IC (или крючок IC)

Для более тонких измерительных операций на рынке имеется множество зажимов для микросхем.Их размер позволяет пользователю закрепить их на выводах ИС, не касаясь соседних выводов; некоторые из них достаточно хрупкие, чтобы их можно было закрепить даже на ножках компонентов SMD с мелким шагом. Эти небольшие зажимы можно найти на логических анализаторах, а также на измерительных выводах, которые отлично подходят для создания прототипов или устранения неисправностей схем.

Большой зажим для микросхемы на конце провода. Этот зажим все еще достаточно мал, чтобы его можно было подключить к одной ножке на микросхеме со сквозным отверстием, не создавая проблем для соседних контактов.

Разъемы прочие

Модульные соединители типа RJ

Штатные разъемы jack являются стандартными для подключения телекоммуникационного оборудования к местной АТС. Названия, которые обычно ассоциируются с ними (RJ45, RJ12 и т. Д.), Не обязательно верны, поскольку обозначение RJ основано на комбинации количества позиций, количества фактически присутствующих проводников и схемы подключения. Например, хотя концы стандартного кабеля Ethernet обычно обозначаются как «RJ45», на самом деле RJ45 подразумевает не только 8-позиционный 8-проводный модульный разъем, но также подразумевает, что он подключен к Ethernet.

Эти модульные соединители могут быть очень полезны, поскольку они сочетают в себе готовность к эксплуатации, несколько проводников, умеренную гибкость, низкую стоимость и умеренную допустимую нагрузку по току. Хотя изначально эти кабели не предназначались для передачи большого количества энергии, они могут использоваться для передачи данных и нескольких сотен миллиампер от одного устройства к другому. Следует позаботиться о том, чтобы разъемы для подобных приложений не были подключены к обычным портам Ethernet, так как это может привести к повреждению.

Стандартный модульный разъем 8p8c (8-контактный, 8-проводной) «RJ45». Имейте в виду, что если вы собираетесь использовать этот тип разъема для передачи сигналов постоянного тока и питания, вам следует избегать использования разъемов со встроенными трансформаторами сигналов.

Разъемы типа D-sub

Названные в честь формы корпуса, сверхминиатюрные разъемы D являются классическим стандартом в мире компьютеров. Существует четыре наиболее распространенных разновидности этого разъема: DA-15, DB-25, DE-15 и DE-9. Номер контакта указывает количество предоставленных соединений, а буквенное сочетание указывает размер корпуса.Таким образом, ДЕ-15 и ДЕ-9 имеют одинаковый размер корпуса, но разное количество соединений.

Гнездовой разъем DE-9 для монтажа на плату. Пол определяется контактами или гнездами, связанными с каждым сигналом, а не соединителем в целом, что делает этот соединитель гнездовым, несмотря на то, что он эффективно вставляется в оболочку ответного соединителя.

DB-25 и DE-9 — самые полезные для взломщика оборудования; многие настольные компьютеры по-прежнему имеют хотя бы один последовательный порт DE-9 и часто один параллельный порт DB-25.Также широко доступны кабели с разъемами DE-9 и DB-25. Как и в случае модульного разъема, описанного выше, они могут использоваться для обеспечения питания и двухточечной связи между двумя устройствами. Опять же, поскольку обычное использование этих кабелей не включает передачу энергии , а не , очень важно, чтобы любое перепрофилирование кабелей проводилось осторожно, поскольку нестандартное устройство, подключенное к стандартному порту, может легко вызвать повреждение.

Ресурсы и дальнейшее развитие

Теперь у вас должно быть хорошее представление о том, какие разъемы лучше всего подходят для определенных приложений и какие разъемы будут вам полезны в вашем следующем проекте.Пожалуйста, ознакомьтесь с этими другими ссылками, чтобы узнать больше о разъемах.

Если вы хотите изучить больше руководств по SparkFun, ознакомьтесь с другими предложениями:

Последовательная связь

Концепции асинхронной последовательной связи: пакеты, уровни сигналов, скорости передачи, UART и многое другое!

Что такое Ардуино?

Что это вообще за «Ардуино»? В этом руководстве подробно рассказывается о том, что такое Arduino, а также о проектах и ​​виджетах Arduino.

Логические уровни

Узнайте разницу между устройствами 3,3 В и 5 В и логическими уровнями.

Электроэнергия

Обзор электроэнергии, скорости передачи энергии. Мы поговорим об определении

Типы, использование и функции разъемов

Электронный соединитель — это электромеханическое устройство, предназначенное для быстрого и легкого отключения или прерывания цепи.Соединители бывают разных размеров, форм, сложности и уровней качества. Их функция определяет их конструкцию, и добавляются различные функции для регулировки простоты соединения, типа стыковки, долговечности, изоляции между контактами и т. Д. Кроме того, поскольку многие разъемы должны выполнять свою работу в тяжелых условиях, их конструкция часто корректируется для обеспечения защиты от вибрации, экстремальных температур, грязи, воды, загрязняющих веществ и т. д.

Типы разъемов

• Глухие стыковочные соединители гарантируют, что даже когда ваша прямая видимость на стыковочный разъем ограничена или когда физический доступ к области стыковочного разъема запрещен, вы все равно можете безопасно и легко стыковать их.
• Разъемы D-sub названы в честь их отличительной D-образной металлической оболочки, и они используются во множестве приложений.
• Разъемы с возможностью «горячей» замены позволяют техническим специалистам безопасно добавлять, удалять или заменять компоненты под нагрузкой без отключения всей системы или риска повреждения оборудования.
• Разъемы IP67 предотвращают попадание пыли или воды, что делает их идеальными для суровых условий и тяжелых условий эксплуатации.
• Разъемы военного назначения разработаны в соответствии с высокими военными стандартами в отношении долговечности, надежности и точности, и они служат определенным функциям в оборудовании вооруженных сил.
• Модульные соединители можно настроить в соответствии с целями клиента и требованиями приложения, используя уже существующие строительные блоки для создания уникальных схем контактов.
• Разъемы питания обеспечивают электропитание электронных устройств от источника переменного или постоянного тока. Помимо силовых контактов, блоки сигнальных контактов используются для управления системой и связи.
• Разъемы с прессовой посадкой предназначены для проталкивания сквозь плакированные отверстия печатной платы (PTH) вместо пайки.
• Космические соединители с их низким газовыделением, немагнетизмом и исключительной надежностью могут выдерживать чрезвычайно суровые условия окружающей среды, характерные для условий космического полета.

ИСПОЛЬЗОВАНИЕ И ФУНКЦИИ

Разъемы

«папа» имеют выступающие штыри, в то время как их «розетки» имеют гнезда, углубленные под лицевой стороной изолятора. Когда вы соединяете два специально разработанных разъема вместе, они «соединяются» и образуют соединение. Чтобы обеспечить правильное соединение, многие продукты «поляризованы», что означает, что они содержат компонент, который предотвращает соединение двух неправильно ориентированных разъемов.

Разъемы

выполняют множество функций в самых разных приложениях, от военных и космических до медицинского оборудования и бытовой электроники. Однако все сводится к следующему: они подключаются. Они обеспечивают линейное отключение в цепи. Они также бывают разных размеров и форм, поэтому любой может найти идеальный разъем для своих нужд. Например, вы можете выбрать количество сигнальных контактов, количество силовых контактов и конфигурацию (плата-плата, провод-провод, плата-провод) , среди других деталей . Хотя большинство производителей выпускают обширный каталог стандартной продукции, вы также можете найти компании, готовые создать индивидуальные разъемы в соответствии со спецификациями вашего приложения.

Если вы заинтересованы в приобретении высококачественных и прочных разъемов, обязательно ознакомьтесь с широким ассортиментом стандартных и нестандартных продуктов Positronic. У нас есть все: от D-сабвуферов и разъемов для заглушек до кабельных сборок и разъемов питания. Для начала заполните нашу контактную форму онлайн, и мы ответим как можно быстрее.

Обзор справочных материалов по разъемам | Microsoft Docs

На этой странице собрана основная информация обо всех соединителях, которые в настоящее время предоставляются для Microsoft Power Automate, Microsoft Power Apps и Azure Logic Apps. Помимо значка и имени соединителя, предоставляется следующая информация:

Вы можете выбрать соединитель, чтобы просмотреть более подробную документацию по соединителю, включая его функции и доступность в регионе. Вы также можете отфильтровать все соединители по определенной категории.Обратите внимание, что фильтры не складываются, и каждая ссылка приведет вас на другую страницу сайта документации.

} exghts gen. Документы и др. Автор:} exghts	10to8 Запись на прием Автор: 10to8 Ltd	Закон! Автор: Swiftpage ACT!	Acumatica Автор: Acumatica
Adobe Creative Cloud Автор: Adobe Inc	Adobe Sign Автор: Adobe Inc.	Говорящие SMS в Африке Автор: Africa’s Talking	Говорящий голос Африки Автор: Africa’s Talking
AgilePoint NX Автор: AgilePoint Inc	Агилит Автор: Agilit-e	Впереди Автор: вперед AG	airSlate Автор: airSlate Inc.
Союзник Автор: Алиру	Amazon Redshift Автор: Microsoft	Amazon S3 Автор: Microsoft	Amazon SQS Автор: Microsoft
Apache Impala Автор: Microsoft	Appfigures Автор: Microsoft	Допуски Автор: Microsoft	Хронология AppsForOps Автор: AppsForOps
Apptigent PowerTools LITE Автор: Apptigent Limited	Apptigent PowerTools PRO Автор: Apptigent Limited	Аквафорест PDF Автор: Aquaforest Limited	AS2 Автор: Microsoft
Асана Автор: Microsoft	Администратор AtBot Автор: h4 Solutions Inc.	Логика AtBot Автор: h4 Solutions Inc.	AvePoint Cloud Governance Автор: AvePoint, inc.
AWeber Автор: Microsoft	AXtension Content Gate Автор: AXtension	Azure AD Автор: Microsoft	Защита идентификации Azure AD Автор: Microsoft
Служба приложений Azure Автор: Microsoft	Azure Application Insights Автор: Microsoft	Служба автоматизации Azure Автор: Microsoft	Хранилище BLOB-объектов Azure Автор: Microsoft
SMS службы связи Azure Автор: Microsoft	Экземпляр контейнера Azure Автор: Microsoft	Azure Cosmos DB Автор: Microsoft	Обозреватель данных Azure Автор: Microsoft
Фабрика данных Azure Автор: Microsoft	Озеро данных Azure Автор: Microsoft	Azure DevOps Автор: Microsoft	Сетка событий Azure Автор: Microsoft
Публикация в сетке событий Azure Автор: Microsoft	Хранилище файлов Azure Автор: Microsoft	Центр Интернета вещей Azure, версия 2 Автор: Microsoft Corporation	Центр Интернета вещей Azure, версия 3 Автор: Microsoft Corporation
Хранилище ключей Azure Автор: Microsoft	Azure Log Analytics [УСТАРЕЛО] Автор: Microsoft	Сборщик данных Azure Log Analytics Автор: Microsoft	Журналы Azure Monitor Автор: Microsoft
Очереди Azure Автор: Microsoft	Диспетчер ресурсов Azure Автор: Microsoft	Лазурный страж Автор: Microsoft	Хранилище данных SQL Azure Автор: Microsoft
Хранилище таблиц Azure Автор: Microsoft	Виртуальная машина Azure Автор: Microsoft	Базовый лагерь 2 Автор: Microsoft	Базовый лагерь 3 Автор: Microsoft
Контрольный адрес электронной почты Автор: Microsoft	Счета PLS Автор: IN-D, Intain	Карты Bing Автор: Microsoft	Поиск Bing Автор: Microsoft
Bitbucket Автор: Microsoft	Битли Автор: Microsoft	Bitvore Cellenus Автор: Bitvore Corp.	BizTalkServer Автор: Microsoft
Блэкбауд Райзерс Эдж NXT Автор: Blackbaud, Inc.	Blogger Автор: Microsoft	подключение Boomapp Автор: AlfaPeople UK Ltd	Коробка Автор: Microsoft
бат Автор: Microsoft	Буфер Автор: Microsoft	Бизнес-центр Автор: Microsoft	Business Central (локально) Автор: Microsoft
Календарный Автор: Microsoft	У костра Автор: Microsoft	Синтаксический анализатор резюме / вакансий CandidateZip Автор: CandidateZip CV / Анализатор вакансий	Капсула CRM Автор: Microsoft
Casper365 для образования Автор: Microsoft	Заказчик привода CDK Автор: CDK Global	Сервисные автомобили с приводом CDK Автор: CDK Global	Цепь Автор: Chainpoint
Болтовня Автор: Microsoft	Cisco Webex Meetings Автор: Cisco	Преобразование CivicPlus Автор: Microsoft	Нажмите Отправить SMS От: ClickSend SMS
Безопасность облачных приложений Автор: Microsoft	Cloud Connect Studio Автор: Fuji Xerox	Управление PKI в облаке Автор: 509 Solutions Pty Ltd	Штрих-код Cloudmersive Автор: Cloudmersive, LLC
Cloudmersive Currency Автор: Cloudmersive, LLC	Проверка данных Cloudmersive Автор: Cloudmersive, LLC	Cloudmersive Document Conversion Автор: Cloudmersive, LLC	Облачная обработка файлов Автор: Cloudmersive, LLC
Облачная обработка изображений Автор: Cloudmersive, LLC	Cloudmersive NLP Автор: Cloudmersive, LLC	Cloudmersive PDF Автор: Cloudmersive, LLC	Cloudmersive Video and Media Автор: Cloudmersive, LLC
Cloudmersive Virus Scan Автор: Cloudmersive, LLC	Cognito Forms Автор: Cognito, LLC	Коммерческий Автор: Commercient LLC	Служба общих данных Автор: Microsoft
Common Data Service (текущая среда) Автор: Microsoft	Компания Connect Автор: InSpark	API компьютерного зрения Автор: Microsoft	Connect2All Автор: GAC Business Solutions
Соединительные электронные подписи Автор: Connective	Преобразование содержимого Автор: Microsoft	Модератор содержимого Автор: Microsoft	Блокчейн Corda [УСТАРЕЛО] Автор: Microsoft
COSMO Bot Автор: COSMO CONSULT GmbH	CPQSync Автор: Cincom Systems	CRM Бот Автор: CRM Bot Ltd	Пользовательское зрение Автор: Microsoft
Оптимизатор D&B [УСТАРЕЛО] Автор: Dun & Bradstreet	D7SMS Автор: Signtaper Technologies FZCO	Data8 Обогащение данных Автор: Data8 Limited	Формы DataScope Автор: DataScope
DB2 Автор: Microsoft	DBF2XML Автор: SMART	Derdack SIGNL4 Автор: Derdack GmbH	Рабочие потоки Автор: Microsoft
Disqus Автор: Microsoft	DocFusion365 — SP Автор: Ассимилированные информационные системы	Docparser Автор: Docparser	Объединение документов Автор: CIRRUS SOFT LTD
DocumentsCorePack Автор: PTM EDV Systeme GmbH	DocuSign Автор: DocuSign, Inc.	Демонстрация DocuSign Автор: Microsoft	Портал Докобит Автор: Докобит
Dropbox Автор: Microsoft	Динамический сигнал Автор: Dynamic Signal	Dynamics 365 (устарело) Автор: Microsoft	Соединитель Dynamics 365 Customer Insights Автор: Microsoft
Dynamics 365 Customer Voice Автор: Microsoft	Dynamics 365 для Fin & Ops Автор: Microsoft	Dynamics 365 Sales Insights Автор: Microsoft	Динамика NAV Автор: Microsoft
Easy Redmine Автор: Microsoft	Самопомощь Easyvista Автор: Easyvista	EasyVista Service Manager Автор: Easyvista	Edifact Автор: Microsoft
Eduframe Автор: Microsoft	Egnyte Автор: Egnyte, Inc.	Упругие формы Автор: Workai	ElasticOCR [УСТАРЕВШИЙ] Автор: ElasticOCR
Конфигуратор продуктов Elfsquad Автор: Elfsquad	Маркетинговая платформа emfluence

Что такое соединение?

Обновлено: 02.08.2020 компанией Computer Hope

Соединение — это термин, который описывает связь между штекером или соединителем и портом или гнездом.Например, ваш монитор, мышь и клавиатура должны быть подключены к компьютеру, прежде чем они начнут работать.

Соединяют разные формы слова

Есть разные способы использования слова «соединить» при описании соединителя и способа его соединения. Ниже приведен список всех форм слова с дополнительной информацией о каждой.

Подключиться и подключиться, и подключение — Описание двух или более устройств, успешно отправляющих и получающих информацию.Например, если вы читаете веб-страницу, ваш компьютер подключается к Интернету и имеет хорошее соединение.

Если соединение было прервано в вашем доме или офисе, ничего в Интернете не будет работать. Если не удалось установить соединение с сервером, на котором размещена веб-страница, вы не смогли бы просмотреть веб-страницу, но все остальное в Интернете по-прежнему будет работать.

Подключение — Описывает подключение вилки, провода или другого устройства к компьютеру.Например, я подключаю монитор к компьютеру, чтобы получить изображение и посмотреть, что происходит.

«Подключение» также описывает два или более устройств, устанавливающих соединение. Например, когда модем коммутируемого доступа подключается к интернет-провайдеру, вы сначала услышите, как телефон набирает номер, а затем устанавливает связь.

Рукопожатие (слышимое при воспроизведении вышеуказанного аудиофайла) — это два компьютера, которые обмениваются данными и устанавливают соединение. Как только соединение установлено, шум больше не слышен.

Подключения — Общее описание всех доступных слотов расширения, портов и разъемов (более одного) на компьютере или другом устройстве. Например, у моего USB-концентратора есть три доступных USB-соединения.

Разъем — Описание конца кабеля, который подключается к компьютеру. Centronics, DB, DIN, мини-штекер и USB — все это примеры типов разъемов.

Примеры компьютерных подключений

Ниже приведено изображение задней панели настольного компьютера, а также каждого из подключений и портов.Хотя компоновка вашего настольного компьютера может отличаться, эта диаграмма дает вам лучшее представление о том, где все соединяется.

Ниже приведены связанные страницы для каждого из указанных выше соединений и некоторых связанных терминов. Нажав на каждую из приведенных ниже ссылок, вы сможете получить дополнительную информацию об этих подключениях и связанную с ними информацию.

Разъемы на задней панели компьютера

Почему цвета на соединениях разные?

Разъемы на задней панели компьютера могут иметь цветовую маркировку, чтобы помочь найти подходящий порт для периферийного устройства.В список ниже включены многие порты и их цвета.

• Клавиатура (PS / 2) — фиолетовый
• Мышь (PS / 2) — Зеленая
• Последовательный — Голубой
• Принтер — фиолетовый
• Монитор (VGA) — синий
• Монитор (DVI) — Белый
• Линейный выход (наушники) — салатовый
• Линейный вход (микрофон) — розовый
• Аудиовход — серый
• Джойстик — желтый

Запись

Многие современные разъемы портов (HDMI, USB, FireWire, Ethernet и т. Д.) являются черными, и их нужно идентифицировать по форме, а не по цвету.

Внутренние соединения

Как проверить соединения?

Computer Hope или другой технический специалист могут посоветовать вам «проверить соединения» при устранении проблемы. Это предложение относится к проверке правильности подключения кабеля к обоим концам кабеля. Например, при поиске и устранении неисправностей монитора проверьте правильность подключения кабелей на задней панели монитора, задней панели компьютера и кабеля питания.Если все кабели надежно подключены, также рекомендуется отсоединить кабель, убедиться, что с кабелем или портом все в порядке, и снова подключить кабель.

Задняя панель, Кабель, Компьютер, Без установления соединения, Прямое подключение, Условия использования оборудования, Установка, Материнская плата, Параллельный порт, VIA, Провод

Что это такое и чем он отличается от RJ11?

К настоящему времени все видели разъем RJ45 много раз, особенно если им когда-либо приходилось подключать кабель Ethernet к маршрутизатору.«RJ» означает зарегистрированный разъем, а 45 — это просто номер, присвоенный стандарту интерфейса. Некоторые могут спутать его с разъемом RJ11, который используется для телефонных линий. Вот различия между разъемами RJ11 и RJ45 с магнитами.

RJ45 против RJ11 Штекер RJ45 — это конец кабеля RJ45, который подключается к модульному разъему RJ45 на сетевой карте RJ45. Это единообразие применимо и к RJ11 с точки зрения названий его разъема, кабеля, разъема и сетевой карты.Кабель категории 6 часто является синонимом кабеля RJ45 и всегда подключается к разъему RJ45.

Основное визуальное различие между двумя разъемами заключается в том, что RJ45 шире, так как он состоит из восьми проводов, а RJ11 — из четырех. Заглушка описывается как имеющая «кристаллическую головку» из-за ее прозрачного внешнего вида из пластика, что позволяет видеть восемь внутренних контактов порта. Четыре из этих контактов облегчают отправку и получение данных.

Хотя разъемы RJ45 и RJ11 похожи друг на друга и относятся к одному семейству RJ, их никогда не следует рассматривать как взаимозаменяемые.Например, если вы подключите штекер RJ11 к гнезду RJ45, это может потенциально повредить оборудование.

Различные приложения RJ45 обычно используется для соединений LAN и ADSL. Это очень распространено для подключения компьютеров, сетей, телекоммуникаций и заводской автоматизации. Важно отметить, что для разъемов RJ45 существует два стандарта: T568A и T568B. Необходимо использовать соответствующий стандарт совместимости оборудования. T568B в настоящее время является более широко используемым стандартом.Разница заключается в цветах контактов, например, контакт №1 белый с оранжевой полосой на T568B, по сравнению с белым с зеленой полосой на 7568A.

Заключение Разъемы RJ45 с магнитом отличаются от разъемов RJ11 по применению и не должны перепутываться. К счастью, их легко отличить из-за большей ширины RJ45.

Allied Components International

Allied Components International специализируется на разработке и производстве широкого спектра стандартных магнитных компонентов и модулей, таких как индукторы для микросхем, магнитные индукторы на заказ и трансформаторы на заказ.
