Коннекторы для витой пары. Коннекторы RJ-45: виды, категории и особенности обжима витой пары — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают виды коннекторов RJ-45. Чем отличаются схемы обжима 568A и 568B. Как правильно обжать разъем RJ-45 для витой пары. Какие категории коннекторов RJ-45 существуют.

Содержание

Виды коннекторов RJ-45: основные характеристики и применение

Коннекторы RJ-45 являются стандартными разъемами для подключения сетевых кабелей на основе витой пары. Они широко используются в компьютерных сетях Ethernet для соединения различных устройств. Рассмотрим основные виды коннекторов RJ-45:

Неэкранированные (UTP) — самый распространенный и недорогой тип
Экранированные (STP, FTP) — имеют дополнительную защиту от электромагнитных помех
Для одножильного кабеля — с острыми ножами для протыкания изоляции
Для многожильного кабеля — с плоскими ножами для обжима жил
Универсальные — подходят для любого типа кабеля

Какие факторы влияют на выбор коннектора RJ-45? Основными критериями являются категория кабеля, наличие экранирования, тип проводников (одножильные или многожильные). Для большинства домашних и офисных сетей оптимальным выбором будут неэкранированные коннекторы категории 5e или 6.

Категории коннекторов RJ-45: от Cat5e до Cat8

Коннекторы RJ-45 делятся на категории в зависимости от характеристик передачи данных:

Cat5e — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
Cat6 — до 10 Гбит/с на 55 м
Cat6a — до 10 Гбит/с на 100 м
Cat7 — до 40 Гбит/с на 50 м
Cat8 — до 40 Гбит/с на 30 м

Какую категорию коннектора выбрать? Для большинства домашних и небольших офисных сетей достаточно Cat5e или Cat6. Более высокие категории используются в центрах обработки данных и высокоскоростных промышленных сетях.

Схемы обжима 568A и 568B: в чем разница?

При обжиме коннекторов RJ-45 используются две основные схемы — 568A и 568B. Они отличаются порядком расположения цветных проводников в разъеме:

568A: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый

568B: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый

Какую схему использовать? В большинстве случаев рекомендуется 568B, так как она является более распространенной. Главное правило — использовать одинаковую схему на обоих концах кабеля.

Процесс обжима разъема RJ-45: пошаговая инструкция

Правильный обжим коннектора RJ-45 важен для надежной работы сетевого соединения. Рассмотрим основные этапы:

Снять внешнюю изоляцию кабеля на длину примерно 2-3 см
Расплести витые пары и выровнять проводники
Расположить проводники в нужном порядке согласно выбранной схеме
Выровнять концы проводников и обрезать их, оставив примерно 1,3 см
Вставить выровненные проводники в коннектор до упора
Обжать коннектор с помощью специального инструмента (кримпера)

Проверить качество обжима тестером

Как избежать ошибок при обжиме? Важно соблюдать порядок проводников, не допускать их перекручивания и обеспечить плотную фиксацию в коннекторе. Рекомендуется использовать качественные инструменты и коннекторы.

Экранированные vs неэкранированные коннекторы: когда что использовать?

Выбор между экранированными и неэкранированными коннекторами зависит от условий эксплуатации сети:

Неэкранированные (UTP) подходят для большинства офисных и домашних сетей
Экранированные (STP, FTP) необходимы в условиях сильных электромагнитных помех

Какие преимущества у экранированных коннекторов? Они обеспечивают лучшую защиту от внешних помех, что особенно важно в промышленных условиях или при прокладке кабеля рядом с силовыми линиями. Однако они дороже и сложнее в монтаже.

Инструменты для обжима RJ-45: что нужно для качественного монтажа

Для профессионального обжима коннекторов RJ-45 потребуются следующие инструменты:

Кримпер — основной инструмент для обжима
Стриппер — для снятия внешней изоляции кабеля
Кусачки — для обрезки проводников
Тестер — для проверки качества обжима

Как выбрать качественный кримпер? Обратите внимание на материал изготовления (предпочтительно сталь), наличие храпового механизма и возможность регулировки усилия обжима. Хороший кримпер обеспечит надежную фиксацию проводников в коннекторе.

Типичные ошибки при обжиме RJ-45: как их избежать

При самостоятельном обжиме коннекторов RJ-45 часто допускаются следующие ошибки:

Неправильный порядок проводников
Недостаточная длина зачистки кабеля
Перекручивание проводников внутри коннектора
Неполная вставка проводников в коннектор
Использование несоответствующих коннекторов и кабеля

Как обеспечить качественный обжим? Внимательно следуйте инструкции, используйте качественные материалы и инструменты, не торопитесь при выполнении работ. После обжима обязательно проверяйте соединение тестером.

Тестирование обжатого кабеля: методы и оборудование

После обжима коннекторов RJ-45 важно проверить качество соединения. Для этого используются следующие методы:

Простой тестер для проверки целостности и правильности разводки
Кабельный анализатор для измерения характеристик передачи
Рефлектометр для определения повреждений кабеля

Какой метод тестирования выбрать? Для домашних сетей достаточно простого тестера. В профессиональных условиях рекомендуется использовать кабельные анализаторы, позволяющие оценить качество передачи данных и соответствие заявленной категории кабеля.

Правильный выбор, обжим и тестирование коннекторов RJ-45 обеспечат надежную работу вашей сетевой инфраструктуры. Соблюдение стандартов и использование качественных компонентов позволит избежать проблем с подключением и передачей данных.

ᐈ Коннекторы для интернет кабеля

Сортировка:

по популярности сначала дешевле сначала дороже

Отображение:

Коннекторы или оптические разъемы представляют собой штекеры, которые используются для соединения проводников и устройств. Они широко применяются к проводу для его стыковки с активным или пассивным оборудованием. Крепиться к кабелю посредством специального инструмента – обжимника. Корпус изделия изготавливается из ABS-пластика прозрачного цвета. В конструкции имеется специальная защелка, которая обеспечивает надежный контакт с сетевым оборудованием.

Минимизируется случайное отсоединение прибора от розетки. Основные достоинства — легкость монтажа, широкая сфера использования и доступная стоимость.

Широкое применение в компьютерных и телефонных сетях получили коннекторы со стандартизированным интерфейсом серии Registered Jack (RJ). Для телекоммуникационного оборудования используют соединители стандарта RJ 45 – они подходят по формату модулям сетевых розеток и патч-панелей.

Для подключения телефонных устройств используют штекеры RJ 11 и RJ 12.

В зависимости от задействованных проводов и соединителей подбирается категория самого модуля, определяющая требованиями к скорости передачи данных и полосе пропускаемых частот.

Какие бывают коннекторы

Прежде чем купить устройства необходимо определиться с областью его использования и основными характеристиками. Подбирайте оборудование исходя из ваших нужд — подключение компьютерной техники, телефонов, охранных систем и другого.

Основные виды коннекторов:

RJ45 (8P8C). Стандартный вариант для компьютерных сетей. Имеет 8 контактов, могут применяться с одно- и многожильными кабелями. Бывают со специальными вставками и без, с тремя и двумя зубцами, с защитным экраном и без него. Подойдут для обжимки сетевых проводов, создания патч-кордов. Должен иметь соответствющую витой паре категорию: 5e, 6, 6a.

RJ25/RJ12 (6P6C). Имеют 6 контактов. Используются для соединения с различными аппаратами в системах телефонии.
RJ11. Применяются для телефонного оборудования. В зависимости от производителя могут иметь 4 или 2 контакта.
RJ14. Четырехконтактные, используются в цифровых мини АТС, некоторых системных проводных телефонах.

Коннекторы также могут быть различных категорий, которые определяют их пропускаемость и скорость передачи данных. В зависимости от наличия экрана могут быть экранированными для кабеля типа STP или FTP или неэкранированными – для UTP-провода.

Независимо от вида RJ обжимка провода осуществляется при помощи специального инструмента — кримпера, обеспечивающего быструю и легкую прокладку сетей. В нашем интернет-магазине представлен широкий ассортимент коннекторов различного типа джеков по доступной цене.

Почему стоит покупать у нас

У нас вы можете купить необходимые коннекторы с учетом ваших потребностей и бюджета. Обратитесь к нашему менеджеру по вопросу выбора профессиональных устройств и сетевого оборудования, наличия и стоимости товара. Вы можете связаться с нами удобным способом или заказать обратный звонок на сайте.

Преимущества покупки в нашем магазине:

большой выбор коннекторов для компьютерных и телефонных проводов;
помощь в выборе необходимого оборудования;
продукция проверенных производителей;
простая система заказа и оплаты;
оперативная доставка по Киеву и Украине;
приемлемые цены.

Заказать устройства можно онлайн на сайте или по телефону. Товары отправляются по Киеву курьерской доставкой. В Харькове, Одессе, Днепре и других городах страны заказ можно забрать в удобном отделении «Новая почта».

Виды и типы коннекторов RJ

3 10 2019

Коннектор RJ — давайте разберемся что обозначает это название. Дословно его можно трактовать так — соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.

Строение коннекторов RJ

Все виды коннекторов RJ по строению очень близки друг к другу и представляют собой пластиковый корпус с одной стороны которого запрессованы контактные вставки покрытые позолотой толщиной 50 мкм. Бывают варианты и с тоньшим слоем позолоты. Дело в том, что толщина слоя золотого покрытия влияет как на качество передачи электрического информационного импульса, так и на количество возможных подключений. В общем, не стоит выбирать разъемы с толщиной позолоты менее 50 мкм. Такая экономия выльется в уменьшенный рабочий ресурс и ухудшенные показатели скорости передачи данных.

Сверху расположена фиксирующая защелка (язычок). Именно она отвечает за фиксацию коннектора в порте и за разъединение разъема и порта путем нажатия на защелку.

С задней стороны находится отверстие для подачи кабеля витая пара при обжиме. Внутри корпуса, ближе к передней части расположены ножи c технологией IDC. Виды ножей для коннекторов RJ бывают трех видов:

для одножильных проводников
для многожильных
универсальные

Также, следует обратить внимание на качество пластика корпуса. Иногда, для удешевления производства при отливе коннекторов используют полимерное вторичное сырье. В итоге, на прозрачном корпусе можно увидеть трещины и размытости или вовсе разглядеть замутненный слабопрозрачный материал вместо идеально прозрачного бесцветного пластика. Использование подобных коннекторов может закончится в самом начале их рабочей карьеры — на процессе обжима, т.к. часто они рассыпаются на части или трескаются при давлении обжимного инструмента.

Модификации коннекторов RJ

Если разбирать данный вид соединительного оборудования по модификациям, в первую очередь нужно разобраться с количеством позиций и контактов. В маркировке изделий всегда указывается параметры обозначающиеся буквами Р и С.

P — количество позиций (пазов для размещения позолоченных контактов)

С — фактическое количество контактов

Таким образом коннектор RJ-45 8Р8C выглядит вот так:

Исходя из данных параметров, виды коннекторов RJ можно разделить на:

RJ 11 (4Р4С) — устанавливаются в телефонные трубки и некоторые другие устаревшие устройства
RJ 12 (6P4C и 6Р6С) — используются в телефонных аппаратах и некоторых моделях сетевых устройств
RJ 45 (8P6C и 8Р8С) — стандартные коннектора для патч-кордов, сетевых, мультимедийных, игровых, компьютерных и других устройств

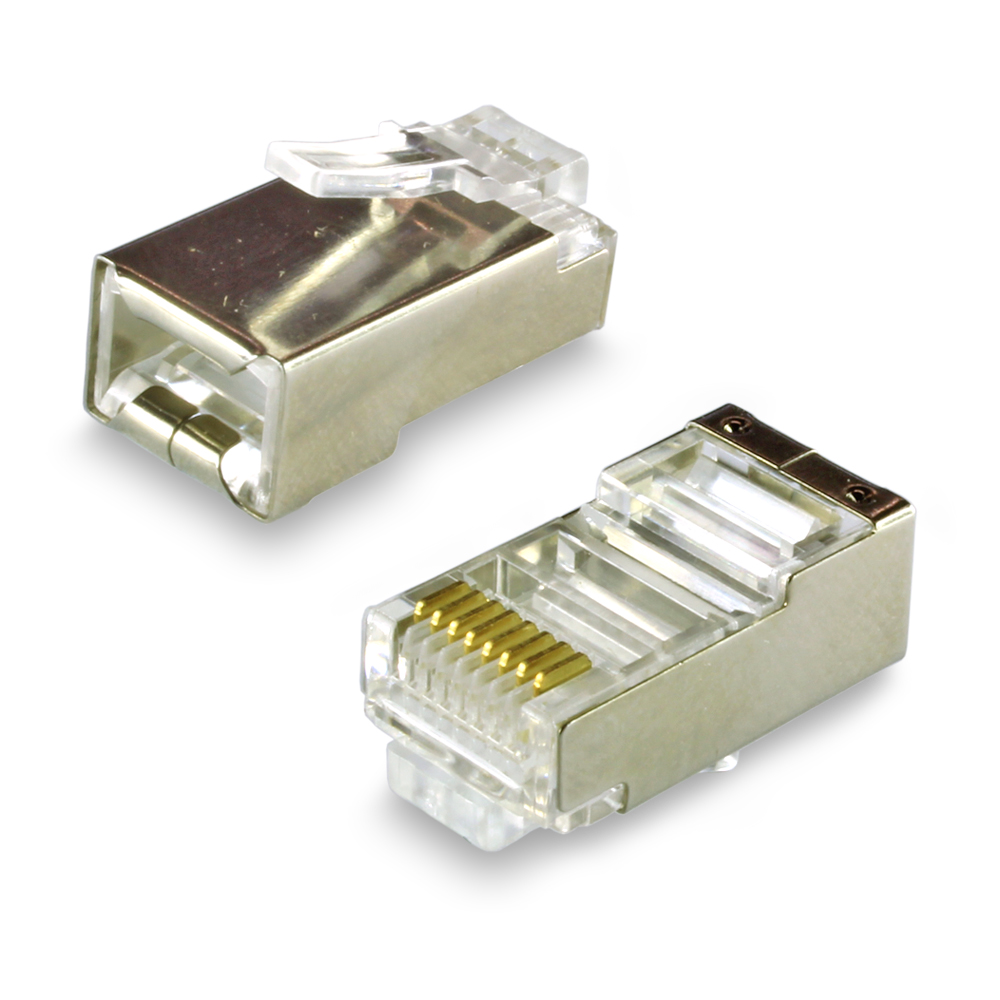

Экранированные и неэкранирорванные

Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех. Маркируются такие изделия как STP или FTP

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.

Категория коннекторов RJ

Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Категории и коннекторы:

RJ-45 — категория 5е, 6
RJ-11, RJ-12 — категория 3

Все что нужно знать о сетевых категориях — здесь

Перейти в раздел коннекторы

Поделится

Новый комментарий

Войти с помощью

Отправить

3.

4. Кабель с витой парой — CompTIA Network+

Витая пара — это тип проводки, в которой два проводника одной цепи скручены вместе в целях подавления электромагнитных помех (EMI) от внешних источников.
Две категории кабеля витой пары включают:
1. 1.
  экранированная витая пара (STP)
2. 2
  неэкранированная витая пара (UTP)

Блокировка электромагнитных помех от медных жил

Решение 1 : Одним из вариантов поддержки более высоких частот является помещение витой пары в металлический экран , аналогичный внешнему проводнику в коаксиальном кабеле . Этот тип кабеля называется кабелем с экранированной витой парой (STP).
Решение 2 : Другой способ блокировать электромагнитные помехи от медных жил, составляющих кабель с витой парой, состоит в том, чтобы скрутить жилы более туго (т. е. большее количество витков на сантиметр [см]). Наматывая эти жилы друг на друга, провода изолируют друг друга от электромагнитных помех.

Экранированная витая пара

На рисунке ниже показан пример кабеля STP. Эти внешние проводники защищают медные жилы от электромагнитных помех ; однако добавление металлического экрана увеличивает расходы на STP.

Неэкранированная витая пара

На рисунке ниже показан пример кабеля UTP. Поскольку UTP дешевле, чем STP, его популярность возросла с середины 19-го века.90-х, чтобы стать предпочтительным медиа для большинства локальных сетей.

Стандартные разъемы для кабелей с витой парой 85 восьмиконтактный разъем , который можно найти в большинстве сетей Ethernet . . Однако большинство реализаций Ethernet используют только четыре из восьми контактов .

RJ-11:

Зарегистрированный разъем типа 11 (RJ-11) может0101 шестиконтактный разъем . Однако большинство разъемов RJ-11 имеют только два или четыре проводника . Разъем RJ-11 используется в большинстве домашних телефонных сетей . Однако в большинстве домашних телефонов используются только два контакта из шести.

DB-9 (RS-232):

9-контактный сверхминиатюрный D-разъем (DB-9) обычно используется в качестве разъема для асинхронной последовательной связи . Одним из наиболее популярных применений разъема DB-9 является подключение последовательного порта компьютера к внешнему модему.

Архивы кабелей витой пары — Волоконно-оптические сети

Покупка кабеля Ethernet в магазине, вероятно, является обычным способом для обычных людей. Однако сталкивались ли вы когда-нибудь с проблемой, что длина кабеля слишком длинная или слишком короткая? Очень сложно найти наиболее подходящую длину кабеля в обычных магазинах для вашей сети. Особенно, когда кабель слишком длинный, лишняя длина может привести к беспорядку у вас дома. Чтобы решить эту проблему, почему бы не сделать кабель Ethernet своими руками? Вы можете создать желаемую длину, и процедуры довольно просты. Этот пост поможет вам сделать Ethernet-кабель своими руками.

Основные инструменты и материалы

Перед тем, как начать, есть некоторые необходимые инструменты и материалы, необходимые во время процедуры. Кусачки или инструмент для зачистки проводов используются для резки и зачистки проводов. Инструмент для обжима кабеля RJ45 может сделать штекер данных вашего кабеля постоянной частью вашего нового кабеля. Вилки данных RJ45 — это важные материалы, которые можно найти во многих кабельных магазинах. Некоторые вилки имеют специальную маркировку Cat 6 или Cat 5e 9.0006 , вы можете купить определенные, если ваша сеть нуждается в том или ином. И вы должны подготовить большие кабели Cat 5, Cat 5e, Cat 6 или другие Ethernet-кабели в соответствии с вашими потребностями. Иногда лучше иметь кабельный тестер, так как он сэкономит время и предотвратит головную боль в будущем, когда у вас возникнут проблемы с кабелем или подключением.

Какие схемы подключения?

Кабели Ethernet имеют несколько стандартных схем разводки. T568A и T568B — это общие схемы подключения, которые определяют порядок отдельных проводов и выводов для восьмиконтактных модульных разъемов и разъемов. Если кабель используется для подключения к домашней сети, рекомендуется схема подключения T568B. Схема проводки T568A может использоваться для проводки существующей жилой сети или других подобных проектов. На следующем рисунке представлены различные порядки подключения T568A и T568B.

Шаги кабеля Ethernet своими руками

После всех приготовлений вы готовы сделать свой собственный кабель Ethernet. Следуйте этим шагам по кабелю Ethernet своими руками, и вскоре у вас будет свой первый самодельный кабель.

Шаг 1. Измерьте кабель необходимой длины. И не забудьте добавить дюйм или два, потому что вы можете потерять немного кабеля во время процесса. Затем используйте инструмент, чтобы перерезать кабель.

Шаг 2. Снимите внешнюю оболочку кабеля. Хороший способ сделать это — разрезать ножницами или ножом вдоль боковой стороны кабеля, от себя, примерно на дюйм ближе к открытому концу. Также оставьте от дюйма до полутора дюймов, если вы новичок.

Шаг 3, раскрутите и выпрямите провода, затем расположите провода в желаемом порядке схемы.

Шаг 4. Как только провода будут в правильном порядке, обрежьте лишнее. Оставьте только немного меньше провода, чтобы он мог поместиться внутри зажима RJ45. И придерживайте провода пальцами и вставляйте их все сразу в штекер данных.

Шаг 5. Поместите штекер данных в обжимной инструмент и сильно сожмите его. И вы только что, наконец, завершили свой Ethernet-кабель.

Заключение

Если позволяют условия, рекомендуется использовать кабельный тестер для проверки кабеля Ethernet перед установкой.
