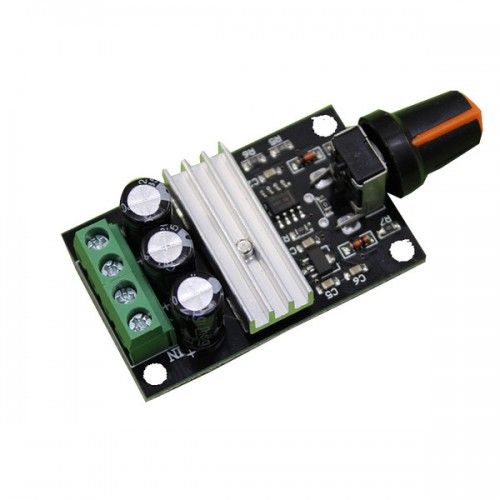

Что такое константный регулятор оборотов электроинструмента

Константный регулятор оборотов — это электронное устройство, которое позволяет поддерживать постоянную скорость вращения двигателя электроинструмента независимо от нагрузки. Основная задача такого регулятора — обеспечить стабильную работу инструмента при изменяющихся условиях.

Как работает константный регулятор оборотов? Принцип его действия основан на измерении фактической скорости вращения двигателя и сравнении ее с заданным значением. При отклонении скорости регулятор автоматически изменяет подаваемое на двигатель напряжение, компенсируя изменение нагрузки.

Преимущества использования константного регулятора оборотов

Применение константного регулятора оборотов дает ряд важных преимуществ при работе с электроинструментом:

Стабильная скорость вращения независимо от нагрузки
Возможность точной настройки оптимальной скорости для разных материалов
Плавный пуск двигателя без рывков
Защита двигателя от перегрузок
Увеличение срока службы инструмента
Повышение качества и точности обработки

Благодаря этим преимуществам константные регуляторы оборотов активно применяются в профессиональном электроинструменте.

Принцип работы константного регулятора оборотов

Как именно работает константный регулятор оборотов в электроинструменте? Рассмотрим основные этапы:

Датчик измеряет фактическую скорость вращения двигателя
Микроконтроллер сравнивает измеренную скорость с заданным значением
При отклонении скорости регулятор изменяет напряжение питания двигателя
Увеличение напряжения при падении оборотов под нагрузкой
Уменьшение напряжения при росте оборотов на холостом ходу

Непрерывный контроль и поддержание стабильной скорости

Таким образом, константный регулятор постоянно отслеживает обороты и корректирует напряжение для поддержания заданной скорости.

Виды константных регуляторов оборотов

Существует несколько основных типов константных регуляторов оборотов, применяемых в электроинструментах:

Аналоговые регуляторы

Работают на основе транзисторов и операционных усилителей. Преимущества: простота, надежность, низкая стоимость. Недостатки: меньшая точность регулировки.

Цифровые регуляторы

Используют микроконтроллеры для управления. Преимущества: высокая точность, дополнительные функции. Недостатки: более высокая стоимость.

Комбинированные регуляторы

Сочетают аналоговые и цифровые компоненты. Преимущества: оптимальное соотношение цены и функциональности.

Выбор типа регулятора зависит от требований к точности регулировки и бюджета.

Применение константных регуляторов в различных электроинструментах

Константные регуляторы оборотов применяются во многих видах электроинструмента:

Дрели и шуруповерты

В чем польза регулятора оборотов для дрелей? Он позволяет:

Точно подобрать скорость под обрабатываемый материал
Предотвратить проскальзывание сверла
Обеспечить плавное засверливание

Углошлифовальные машины (болгарки)

Какие преимущества дает регулятор оборотов в УШМ?

Возможность работы на низких оборотах без перегрева
Точная настройка скорости под разные абразивные круги
Снижение вибрации при работе

Лобзики и циркулярные пилы

Зачем нужен регулятор оборотов в пилах? Он обеспечивает:

Чистый рез без сколов

Оптимальную скорость для разных материалов
Снижение нагрева пильного полотна

Таким образом, константные регуляторы значительно расширяют возможности электроинструмента.

Настройка и использование константного регулятора оборотов

Как правильно настроить и использовать константный регулятор оборотов в электроинструменте? Вот несколько полезных рекомендаций:

Внимательно изучите инструкцию к инструменту
Определите оптимальную скорость для конкретного материала
Начинайте работу на низких оборотах, постепенно увеличивая скорость
Следите за нагревом инструмента, не допускайте перегрева
При заклинивании немедленно отключайте инструмент
Периодически проверяйте работу регулятора на холостом ходу

Соблюдение этих правил поможет эффективно использовать все преимущества константного регулятора оборотов.

Выбор электроинструмента с константным регулятором оборотов

На что обратить внимание при выборе электроинструмента с константным регулятором оборотов? Вот основные критерии:

Диапазон регулировки скорости
Точность поддержания заданных оборотов
Наличие дополнительных функций (плавный пуск, защита от перегрузки)
Удобство настройки регулятора
Надежность и долговечность регулятора
Совместимость с различными насадками и оснасткой

Учет этих факторов поможет выбрать инструмент, максимально отвечающий вашим потребностям.

Сравнение инструментов с константной и переменной скоростью

В чем основные различия между инструментами с константной и переменной скоростью? Давайте сравним их по ключевым параметрам:

Параметр	Константная скорость	Переменная скорость
Стабильность оборотов под нагрузкой	Высокая	Низкая
Точность обработки	Высокая	Средняя
Универсальность применения	Высокая	Средняя
Защита от перегрузки	Есть	Обычно отсутствует
Стоимость	Выше	Ниже

Как видим, инструменты с константной скоростью имеют ряд преимуществ, особенно для профессионального использования.

Регулятор мощности электроинструмента.

Здравствуйте! Из всего имеющегося у меня инструмента, самый используемый- УШМ (болгарка). Помимо распила различных материалов, очень часто применяется для зачистки, шлифовки поверхностей. При работе с деревянными материалами лепестковые круги часто жгут дерево. Слишком много оборотов. Круги на » липучке» по кафельной плитке тоже норовят слететь от центробежной силы.

Решением проблемы видел в дополнении болгарки регулятором оборотов. Критерием поиска была возможность встраивания в корпус инструмента с наименьшими затратами.

Микрообзор.

Верой и правдой очередная УШМ служит мне уже шестой год. Производитель ДИОЛД, под 125 круг. Более точное обозначение от времени стёрлось, а сам уже не помню.

Не хотел делать выносной регулятор. Место чуть-чуть в ручке имеется. Посмотрев на размеры крутилки на странице продавца и решив, что запихаю всё-таки, заказал.

Добиралась посылка примерно с месяц, трек не отслеживался.
ТТХ со страницы товара.

Модель: 6 скоростей
Максимальное напряжение: 250 (В)
Номинальный ток нагрева: 6 (A)
Рабочая температура: 0-50 ©
Материал: пластик.

Скоростей не 6, конечно, плавная регулировка потенциометром. Цифры для наглядности.

Размеры:

Длина — 30 мм;
Ширина- 17 мм;
Высота — 30 мм.

На одном торце эл. характеристики.

На противоположном- схема включения.

Примерная электрическая схема устройства. Обозреваемый регулятор отличается только наличием подстроечного потенциометра и выключателем ( дальше 6 позиции эл. регулировка отключается и на инструмент подаётся сетевое напряжение напрямую).

Внутри корпуса выглядит так. Симистор используется ВТВ08.

Характеристики:

Плата из текстолита. С обратной стороны только пайка.(флюсом я заляпал, комплектные провода короткие)

Разобрал УШМ. Место для установки оказалось только здесь.

Пропилил отверстие в корпусе. Корпус ручки болгарки из вязкого пластика. Регулятор вставляется очень плотно. Ничем не крепил.

Расположение получилось удачное. Не мешает при работе инструментом.

Примерно 5 мм не влез до конца, не критично абсолютно. Главное-удобно пользоваться.

Регулятор плавно меняет напряжение. Подключается в разрыв питающего провода. На первой позиции напряжение 154 В.

На шестой позиции 201 В.

Лепестковым кругом снимал фаски с торца доски- не жгёт.
Теперь УШМ полностью оправдывает своё название (угловая шлиф.машина).
Включаю болгарку на прямом включении к сети, а потом убираю обороты до нужных. Хотя она запускается и на низких оборотах. Может и зря, ну так, на всякий случай. Это есть на видео.

Небольшое видео работы.

Всем спасибо и удачных покупок!

Регулятор мощности электроинструмента.

Микрообзор.

Скоростей не 6, конечно, плавная регулировка потенциометром. Цифры для наглядности.

Размеры:

Внутри корпуса выглядит так. Симистор используется ВТВ08.

Характеристики:

VRRM, В 600
IT(RMS) (макс.), А 8
VDRM (макс.), В 600
IFSM (макс.), А 84
IFT, мА 35
dV/dt, В/мкс 400
dI/dt, А/мс 4.5
TA,°C от -40 до 125
Вполне может использоваться без радиатора до 1000Вт

Плата из текстолита. С обратной стороны только пайка.(флюсом я заляпал, комплектные провода короткие)

Разобрал УШМ. Место для установки оказалось только здесь.

Болгарка у меня маломощная, поэтому на 1 и 2 позициях при резке металла останавливается.
Зато с 3 и дальше отлично работает. То, что я ждал от регулятора, я получил. На работе подтачивал плитку. Насадка не пытается убежать с платформы, меньше вибрация и нет такого столба пыли.
Лепестковым кругом снимал фаски с торца доски- не жгёт.
Теперь УШМ полностью оправдывает своё название (угловая шлиф.машина).
Включаю болгарку на прямом включении к сети, а потом убираю обороты до нужных. Хотя она запускается и на низких оборотах. Может и зря, ну так, на всякий случай. Это есть на видео.

Небольшое видео работы.

Всем спасибо и удачных покупок!

Двигатель постоянной скорости Полное руководство

Существует несколько различных типов двигателей с постоянной скоростью. Выбирая из большого ассортимента продуктов, помните о применении, требуемых функциях, производительности и т. д. Процесс выбора двигателя и редуктора должен начинаться с тщательного изучения технических характеристик двигателя, чтобы убедиться, что выбранный вами двигатель соответствует требованиям применения. Что вам нужно, чтобы начать свой выбор, так это некоторая фактическая и полезная информация о двигателях. Электродвигатель с постоянной скоростью сочетает в себе асинхронный двигатель с включенной муфтой и тормозом. Он идеально подходит для частых операций запуска и остановки. Подходит для ситуаций, когда двигатель работает на синхронной скорости независимо от момента нагрузки, и двигатель часто запускается, останавливается и реверсируется.

1 Различные типы промышленных двигателей

2 Что такое двигатели с постоянной скоростью?

3 Приложение с постоянной скоростью, двигатель с постоянной скоростью

4 В чем разница между инструментами с постоянной и двойной скоростью?

Различные типы промышленных двигателей

Существует более трех десятков различных типов двигателей, используемых в промышленности, несмотря на то, что существует только две основные классификации двигателей: переменного тока и постоянного тока.

Несмотря на то, что существует множество различных типов двигателей, в промышленном применении они во многом совпадают, поэтому рынок настаивает на упрощении выбора двигателей. В большинстве приложений это уменьшило количество вариантов двигателя. Бесщеточные и щеточные двигатели постоянного тока, двигатели переменного тока с короткозамкнутым ротором и ротором с фазным ротором, серводвигатели и шаговые двигатели — это шесть наиболее популярных типов двигателей, которые подходят для подавляющего большинства применений. Двигатели других типов используются только в специализированных приложениях, но эти двигатели подходят для подавляющего большинства приложений.

Схема электродвигателя с постоянной скоростью

Что такое двигатели с постоянной скоростью?

Двигатели с постоянной скоростью относятся к стандартным электродвигателям, которые имеют нормальную рабочую скорость, которая является теоретически или практически постоянной. Примером являются синхронные двигатели; асинхронные двигатели с малым скольжением или обычные двигатели постоянного тока с параллельной обмоткой.

В этом случае можно вызвать асинхронный двигатель, который определяется как двигатель с постоянной скоростью. Скорость потока ротора немного отстает от потока статора, и между статором и ротором существует относительная скорость. Разница в частоте вращения двигателя незначительно изменяется с увеличением нагрузки на двигатель. В вакууме это называется скоростью скольжения. На холостом ходу очень мало проскальзывания, а крутящий момент, создаваемый двигателем, соответствует потерям на холостом ходу и на трение. Следовательно, на холостом ходу двигатель вращается почти с синхронной скоростью (Ns = 120f/P).

📌 При увеличении нагрузки двигатель пытается передать нагрузку на механическую нагрузку, при этом скорость двигателя снижается. Уменьшение скорости двигателя приводит к увеличению скольжения, и двигатель потребляет большой ток от ротора для передачи крутящего момента, который стремится вернуть скорость двигателя к исходной скорости .

Скольжение асинхронного двигателя составляет от 3% до 5% синхронной скорости. По мере увеличения индуктивной нагрузки скольжение уменьшается в пределах заданного диапазона скольжения. Поэтому асинхронный двигатель можно назвать двигателем постоянной скорости.

Электродвигатель с постоянной скоростью

Применение с постоянной скоростью, двигатель с постоянной скоростью

В приложении с постоянной скоростью двигатель обычно работает с постоянной скоростью практически без учета рамп ускорения и замедления. В приложениях такого типа обычно используется сквозное управление включением/выключением. Предохранитель ответвленной цепи с контактором, промышленный пускатель двигателя от перегрузки и ручной контроллер двигателя или устройство плавного пуска являются общими компонентами цепей управления.

📌 Для приложений с постоянной скоростью допустимы двигатели как переменного, так и постоянного тока. Двигатели постоянного тока имеют большую установленную базу и обеспечивают полный крутящий момент при нулевой скорости. Двигатели переменного тока также являются подходящей альтернативой из-за их высокого коэффициента мощности и низких требований к техническому обслуживанию.

В чем разница между инструментами с постоянной и двойной скоростью?

Одним из основных отличий является конструкция редуктора. Инструменты с постоянной скоростью обеспечивают максимальную скорость и мощность, но инструменты с двойной скоростью можно настроить для двух режимов: быстрого и медленного.
Работа с двухскоростным инструментом более эффективна. Наоборот, инструмент с постоянной скоростью обеспечивает большую мощность и очень удобен для проектов, требующих больших усилий.
Инструмент с двумя скоростями можно использовать для различных видов работ, но устройство с постоянной скоростью предназначено для особых целей. Например, двухскоростная дрель используется для сверления, сверления с ударом и накрутки. А вот обычная дрель годится только для сверлильных работ.
Универсальность односкоростных инструментов намного меньше, чем у двухскоростных, даже при одинаковой мощности.

Часто задаваемые вопросы ❓

Как вы называете двигатель с постоянной скоростью, если вы не знаете, как он называется?
Шунтирующий двигатель представляет собой двигатель постоянного тока, имеющий две параллельные обмотки с одинаковым напряжением на них. Индуктивное напряжение пропорционально скорости в шунтирующем двигателе, а крутящий момент пропорционален току якоря.

Какой двигатель постоянного тока имеет постоянную скорость вращения?
Шунтирующий двигатель постоянного тока всегда поддерживает постоянную скорость.

Заключение 📜

Стандартные электродвигатели с теоретически или практически постоянной типичной рабочей скоростью называются двигателями с постоянной скоростью. Синхронные двигатели, асинхронные двигатели с малым скольжением и обычные двигатели постоянного тока с параллельной обмоткой являются примерами.

Схема контроллера скорости двигателя с постоянным крутящим моментом

0003

Последнее обновление 27 мая 2022 г. от Swagatam 22 комментария

В посте рассказывается о контроллере двигателя постоянного тока, который имеет постоянную компенсацию крутящего момента, позволяющую двигателю работать с постоянной скоростью независимо от нагрузки на него.

Недостаток обычных регуляторов скорости

Одним из недостатков большинства простых регуляторов скорости является то, что они обеспечивают двигатель только заданным постоянным напряжением. В результате скорость не остается постоянной и меняется в зависимости от нагрузки на двигатель из-за отсутствия компенсации крутящего момента.

Например, в модели поезда с простыми контроллерами скорость поезда постепенно снижается на подъемах и увеличивается при спуске.

Следовательно, для моделей поездов регулировка управления потенциометром для поддержания выбранной скорости двигателя также отклоняется в зависимости от нагрузки, которую может тянуть двигатель.

Схема контроллера скорости двигателя с постоянным крутящим моментом, описанная в этой статье, устраняет эту проблему, отслеживая скорость двигателя и поддерживая ее постоянной для заданной настройки управления, независимо от нагрузки на двигатель.

Схема может применяться в большинстве моделей, в которых используется двигатель постоянного тока с постоянными магнитами.

Расчет коэффициента противо-ЭДС

Напряжение на клеммах двигателя складывается из нескольких факторов: противо-ЭДС. произведенный двигателем, и падение напряжения на сопротивлении якоря.

Противоэдс генерируемая обмоткой двигателя, обычно пропорциональна скорости двигателя, что означает, что скорость двигателя можно контролировать, измеряя содержание этой противо-ЭДС. Но основная проблема заключается в том, чтобы изолировать и обнаружить обратную ЭДС. от напряжения сопротивления якоря.

Предположим, что последовательно с двигателем подключен отдельный резистор, тогда, учитывая, что через этот резистор, а также через сопротивление якоря, проходит общий одиночный ток, падение напряжения на двух последовательных резисторах вполне может быть эквивалентно падению напряжения на якоре. сопротивление.

На самом деле, можно предположить, что когда эти два значения сопротивления идентичны, то две величины напряжения на каждом из резисторов также будут одинаковыми. С помощью этих данных можно вычесть падение напряжения на резисторе R3 из напряжения двигателя и получить требуемое значение обратной ЭДС для обработки.

Обработка противо-ЭДС для постоянного крутящего момента

Предлагаемая схема непрерывно контролирует противо-ЭДС. и, соответственно, регулирует ток двигателя, чтобы гарантировать, что при назначенной настройке управления потенциометром противо-ЭДС вместе со скоростью двигателя поддерживаются на постоянном крутящем моменте.

Для упрощения описания схемы предполагается, что P2 отрегулирован и удерживается в среднем положении, а резистор R3 выбран в качестве эквивалента сопротивления якоря двигателя.

Расчет напряжения двигателя

Напряжение двигателя можно рассчитать путем добавления противоЭДС. Va при падении напряжения на внутреннем сопротивлении двигателя Vr.

Учитывая, что на R3 падает напряжение Vr, выходное напряжение Vo будет равно Va + 2 В.

Напряжение на инвертирующем входе (-) IC1 будет Va + Vr, а на вход (+) будет:

Vi + (Va + 2Vr — Vi) / 2

Поскольку предполагается, что две вышеуказанные величины напряжения равны, мы организуем приведенное выше уравнение как:

Va + Vr = Vi + (Va + 2Vr — Vi) / 2

Упрощение этого уравнения дает Va = Vi.

Приведенное выше уравнение показывает, что противоэ.д.с. двигателя постоянно удерживается на том же уровне, что и управляющее напряжение. Это позволяет двигателю работать с постоянной скоростью и крутящим моментом для любой заданной настройки регулировки скорости P1.

P2 включен для компенсации уровня разницы, который может существовать между сопротивлением R3 и сопротивлением якоря. Он выполняет это, регулируя величину положительной обратной связи на неинвертирующем входном операционном усилителе.

Операционный усилитель LM3140 в основном сравнивает напряжение на якоре двигателя с эквивалентной противо-ЭДС на двигателе и регулирует базовый потенциал T1 2N3055.

Т1, сконфигурированный как эмиттерный повторитель, регулирует скорость двигателя в соответствии с потенциалом его базы. Он увеличивает напряжение на двигателе, когда операционный усилитель обнаруживает более высокую противо-ЭДС, что приводит к увеличению скорости двигателя, и наоборот.

T1 должен быть установлен над подходящим радиатором для правильной работы.

Как настроить схему

Настройка схемы регулятора скорости двигателя с постоянным крутящим моментом выполняется путем регулировки P2 с двигателем с переменной нагрузкой до тех пор, пока двигатель не достигнет постоянного крутящего момента независимо от условий нагрузки.

Когда схема применяется для моделей поездов, необходимо соблюдать осторожность, чтобы не поворачивать P2 слишком сильно в сторону P1, что может привести к замедлению модели поезда, и, наоборот, P2 не следует слишком сильно поворачивать в противоположном направлении, что может привести к скорость поезда на самом деле увеличивается при подъеме по склону.
