Что означают обозначения VCC, VDD, VSS на электронных схемах. Какая разница между VCC и VDD. Как правильно подключать питание к микросхемам. Почему используются разные обозначения для цепей питания.
Происхождение обозначений цепей питания VCC, VDD, VSS
Обозначения цепей питания, такие как VCC, VDD и VSS, берут свое начало из области анализа схем на транзисторах. Давайте разберемся в их происхождении:
- VCC — Voltage Collector Collector (напряжение коллектор-коллектор)
- VEE — Voltage Emitter Emitter (напряжение эмиттер-эмиттер)
- VDD — Voltage Drain Drain (напряжение сток-сток)
- VSS — Voltage Source Source (напряжение исток-исток)
Эти обозначения изначально использовались при анализе схем с одним транзистором и подключенными к нему резисторами. Напряжения на выводах транзистора обозначались следующим образом:
- VC — напряжение на коллекторе
- VE — напряжение на эмиттере
- VB — напряжение на базе
Напряжения на дальних от транзистора концах резисторов стали обозначать как VCC, VEE и VBB соответственно.
Применение обозначений VCC и VDD в современной электронике
В современных электронных схемах обозначения VCC и VDD используются следующим образом:
- VCC — обычно обозначает положительное напряжение питания для биполярных транзисторов
- VDD — как правило, используется для обозначения питания полевых транзисторов
При этом VCC и VDD почти всегда означают положительное напряжение питания относительно земли (GND). VSS и VEE, в свою очередь, обозначают отрицательное напряжение питания или землю.
Важно отметить, что в современных микросхемах эти обозначения часто используются вне зависимости от типа применяемых транзисторов. Например, в КМОП микросхемах можно встретить обозначение VCC, хотя они построены на полевых транзисторах.
Разница между VCC и VDD на практике
Несмотря на разное происхождение, на практике VCC и VDD часто означают одно и то же — положительное напряжение питания. Основные отличия заключаются в следующем:
- VCC традиционно используется в схемах на биполярных транзисторах
- VDD чаще применяется в схемах на полевых транзисторах
- В микросхемах с несколькими напряжениями питания VCC может обозначать питание периферийных цепей, а VDD — питание ядра
При этом в документации на современные микросхемы можно встретить оба обозначения, даже если речь идет об одном и том же напряжении питания. Поэтому важно всегда внимательно изучать описание конкретной микросхемы.
Другие распространенные обозначения цепей питания
Помимо VCC и VDD, в электронных схемах можно встретить и другие обозначения, связанные с питанием:
- GND (Ground) — земля, общий провод
- VBAT — напряжение от батареи
- VIO — напряжение питания для входов/выходов
- VCORE — напряжение питания ядра процессора
- VREF — опорное напряжение
Каждое из этих обозначений несет свой смысл и помогает лучше понять назначение конкретной цепи питания в схеме. При работе с новыми компонентами всегда следует обращаться к документации для уточнения значения тех или иных обозначений.
Особенности подключения питания к современным микросхемам
При подключении питания к современным микросхемам важно учитывать следующие моменты:
- Многие микросхемы требуют нескольких напряжений питания
- Часто необходимо использовать развязывающие конденсаторы
- Некоторые выводы питания должны подключаться в определенной последовательности
- Может потребоваться отдельное питание для аналоговой и цифровой частей
Внимательное изучение документации на микросхему позволит правильно спроектировать схему питания и избежать проблем при эксплуатации устройства.

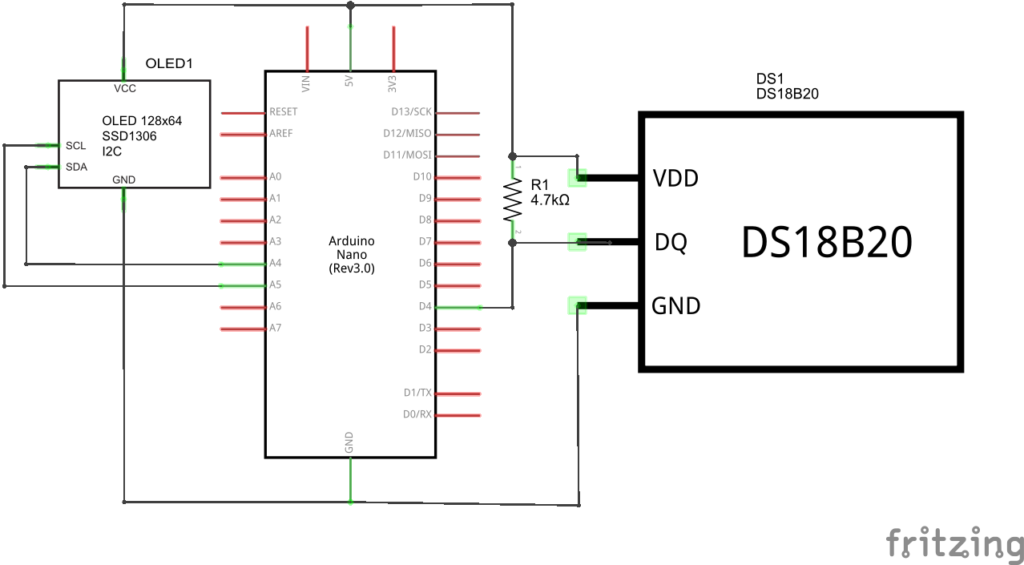

Обозначение цепей питания на принципиальных схемах
На принципиальных схемах цепи питания часто обозначаются специальными символами для улучшения читаемости. Как правильно показать подключение питания на схеме?
- Используйте общепринятые символы для VCC, GND и других цепей питания
- Объединяйте одинаковые цепи питания с помощью специальных обозначений
- При необходимости указывайте конкретное значение напряжения рядом с символом
- Для сложных схем питания используйте отдельные функциональные блоки
Правильное обозначение цепей питания позволяет сделать схему более понятной и облегчает ее анализ другими специалистами.
Рекомендации по выбору обозначений для цепей питания
При разработке собственных устройств важно придерживаться определенных правил при выборе обозначений для цепей питания:
- Используйте общепринятые обозначения, если это возможно
- Выбирайте понятные и логичные сокращения для нестандартных цепей
- Будьте последовательны в использовании обозначений по всему проекту
- Добавляйте пояснения к нестандартным обозначениям в документации
Следование этим рекомендациям поможет сделать ваши схемы более профессиональными и понятными для других инженеров.
В заключение стоит отметить, что несмотря на кажущуюся сложность различных обозначений цепей питания, их использование значительно упрощает работу с электронными схемами. Понимание происхождения и смысла этих обозначений позволяет лучше ориентироваться в документации и избегать ошибок при проектировании устройств.
Gnd что это такое на схеме
Обозначение цепей питания в иностранных материалах
Автор: Kavka
Опубликовано 23.05.2013
Создано при помощи КотоРед.
Крошка-сын к отцу пришел,
и спросила кроха:
— Что такое Vcc, Vee, Vdd, Vss.
и что их так много?
Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.
VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему. Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают V
Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.
Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).
Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус).
Для схем с двух полярным питанием VCC и VDDмогут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.
Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.
Вот перечень некоторых обозначений (далеко не полный).
Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.
Пример — обозначение черного провода маркировкой GND на разьеме подключения USB к материнской плате:
- GND (GROUND, перевод — земля) — точка нулевого потенциала микросхемы.
- VEE (Voltage Emitter Emitter, перевод — напряжение эмиттер) — минус питания относительно GND.
- VCC (Voltage Collector Collector, перевод — коллектор напряжения) — плюс питания относительно GND.
Стоит учитывать также:
- GND (DGND, GNDD) — обозначения цифровой земли.
- AGND (GNDA) — обозначения аналоговой земли.
Важный комментарий по поводу обозначений:
Простыми словами. Я подключал в компьютерном корпусе дополнительный вентилятор. Ноль вентилятора, черный провод — подключал к проводу молекс-разьема блока питания, который также имеет черный цвет (важно — это и есть GND). Питание на вентиляторе был желтым — его подключал к желтому проводу питания молекса.
- Желтый + черный = 12 вольт.
- Красный + черный = 5 вольт.
Еще по поводу молекса. Возможно так задумано, но кажется для подключения нужно использовать провода, которые идут рядышком. Например желтый и черный (12 вольт), красный и черный (5 вольт) — они идут рядом. Два черных провода GND возможно специально предназначены для двух видов подключения.
Под молекс разьемом подразумеваю данный тип коннектора (к нему подключаются жесткие диски например):
Также на плате/коннекторах можете заметить маркировку POWER — означает питание (плюс).
Подключая устройства, например переднюю панель ПК к материнке — будьте очень аккуратны, читайте инструкцию к материнской плате, чтобы не спалить например порты USB. Также смотрите на коннекторы и гнезда — иногда их конструкция исключает неправильное подключение. На заметку — кнопки компьютера, например включение, перезагрузка — неважно как подключить, дело в том, что здесь главное — замыкание.
Неважно где плюс/минус, важно — замыкание контактов на секунду, что и делает кнопка, что и приводит к включению/выключению/перезагрузки компа.
Главное — правильно соблюдайте полярность, перед подключением не ленитесь сто раз проверить, чтобы быть уверенными. Ведь короткое замыкание — почти всегда ведет к неисправности..
Надеюсь информация кому-то пригодилась. Удачи и добра!
Добавить комментарий
Отменить ответЭтот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
Автор: Kavka
Опубликовано 23.05.2013.
Создано при помощи КотоРед.
Крошка-сын к отцу пришел,
и спросила кроха:
— Что такое Vcc, Vee, Vdd, Vss…
и что их так много?
Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя.
В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.
VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему. Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают VCC, VEE и VBB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.
Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.
Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).
Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус). Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.
Для схем с двух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.
Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.
Вот перечень некоторых обозначений (далеко не полный).
Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).
Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.
Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др.
, обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.
Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.
