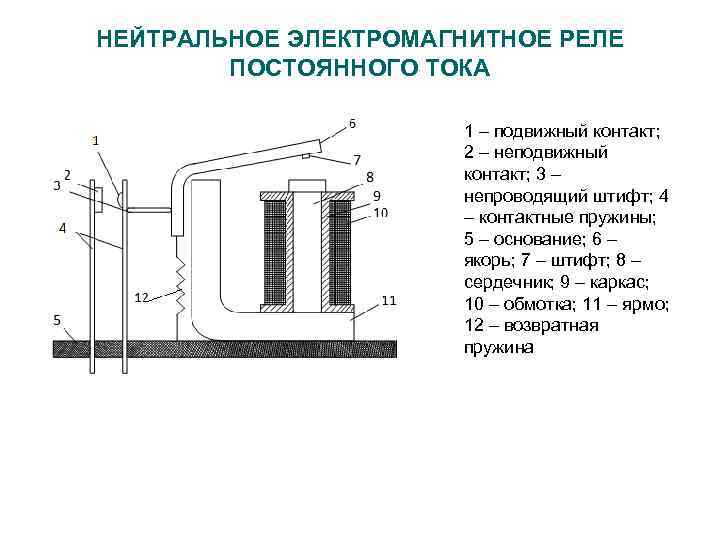

Конструкция нейтральных реле

Нейтральные реле представляют собой электромеханические устройства, которые срабатывают при подаче на их обмотку электрического тока независимо от его направления. Основными элементами конструкции нейтрального реле являются:

  • Магнитопровод — служит для создания магнитного поля
  • Обмотка (катушка) — при прохождении тока создает магнитное поле
  • Якорь — подвижная часть, притягивающаяся к сердечнику при срабатывании
  • Контактная система — переключает электрические цепи
  • Возвратная пружина — возвращает якорь в исходное положение

Рассмотрим подробнее конструкцию нейтрального реле типа НМШ, широко применяемого в железнодорожной автоматике:

  1. Сердечник — стальной, цилиндрической формы
  2. Две катушки, намотанные на каркасе
  3. Г-образное ярмо из магнитомягкой стали
  4. Якорь с противовесом
  5. Тяга якоря для передачи движения на контакты
  6. Основание для крепления всех деталей
  7. Фронтовые контакты из графита с серебром
  8. Общие контакты из серебра
  9. Тыловые контакты из серебра

Принцип работы нейтральных реле

Принцип работы нейтрального реле основан на электромагнитном эффекте. При подаче тока на обмотку реле происходит следующее:


  1. Ток, проходящий через обмотку, создает магнитное поле
  2. Магнитное поле намагничивает сердечник
  3. Намагниченный сердечник притягивает якорь
  4. Якорь преодолевает усилие возвратной пружины и притягивается к сердечнику
  5. При движении якоря происходит переключение контактов

При отключении тока в обмотке магнитное поле исчезает, и возвратная пружина возвращает якорь в исходное положение, снова переключая контакты.

Типы нейтральных реле

Существует несколько основных типов нейтральных реле, различающихся конструкцией и характеристиками:

1. Малогабаритные реле типа НМШ

Широко применяются в железнодорожной автоматике. Имеют до 8 контактных групп. Ток срабатывания от 15 до 180 мА.

2. Реле типа РЭЛ

Используются в схемах автоматики и телемеханики. Имеют увеличенное число контактов — до 12 групп. Ток срабатывания от 5 до 100 мА.

3. Герконовые реле

Контакты размещены в герметичном стеклянном баллоне с инертным газом. Отличаются высокой надежностью и быстродействием. Ток срабатывания от 2 до 50 мА.


4. Поляризованные реле

Имеют постоянный магнит в магнитной системе. Реагируют на полярность тока в обмотке. Обладают высокой чувствительностью.

Применение нейтральных реле

Нейтральные реле находят широкое применение в различных областях техники:

  • Системы железнодорожной автоматики и телемеханики
  • Устройства релейной защиты в энергетике
  • Промышленная автоматика и системы управления
  • Телекоммуникационное оборудование
  • Бытовая техника и электроника
  • Автомобильная электроника

Основные функции нейтральных реле в этих системах:

  • Коммутация электрических цепей
  • Усиление и преобразование сигналов
  • Защита от перегрузок и коротких замыканий
  • Логические операции в релейно-контактных схемах

Преимущества и недостатки нейтральных реле

Нейтральные электромагнитные реле обладают рядом достоинств и недостатков по сравнению с другими коммутирующими устройствами.

Преимущества:

  • Простота конструкции и надежность
  • Возможность коммутации больших токов и напряжений
  • Гальваническая развязка цепей управления и коммутации
  • Низкое сопротивление замкнутых контактов
  • Высокое сопротивление разомкнутых контактов
  • Возможность визуального контроля состояния

Недостатки:

  • Наличие подвижных механических частей
  • Относительно низкое быстродействие
  • Дребезг контактов при переключении
  • Большие габариты по сравнению с полупроводниковыми аналогами
  • Чувствительность к механическим воздействиям
  • Электрическая дуга при размыкании контактов

Характеристики нейтральных реле

Основными характеристиками нейтральных реле являются:


  • Напряжение или ток срабатывания — минимальное значение, при котором происходит срабатывание реле
  • Напряжение или ток отпускания — значение, при котором реле возвращается в исходное состояние
  • Коэффициент возврата — отношение тока отпускания к току срабатывания
  • Время срабатывания — интервал от момента подачи сигнала до переключения контактов
  • Время отпускания — интервал от снятия сигнала до возврата контактов
  • Максимальный коммутируемый ток и напряжение

Рассмотрим типичные значения этих характеристик на примере реле НМШ:

  • Ток срабатывания: 15-180 мА
  • Коэффициент возврата: 0.6-0.7
  • Время срабатывания: 10-25 мс
  • Время отпускания: 5-10 мс
  • Максимальный коммутируемый ток: 2 А
  • Максимальное коммутируемое напряжение: 220 В

Особенности эксплуатации нейтральных реле

При эксплуатации нейтральных реле необходимо учитывать следующие особенности:

  1. Необходимость периодической проверки и регулировки механической части
  2. Ограниченный ресурс по числу переключений контактов
  3. Чувствительность к вибрациям и ударам
  4. Влияние температуры на характеристики срабатывания
  5. Возможность ложных срабатываний от помех в цепях управления

Для обеспечения надежной работы рекомендуется:


  • Устанавливать реле на виброизолирующие опоры
  • Применять защиту от перенапряжений в цепях управления
  • Осуществлять периодический контроль состояния контактов
  • Соблюдать требования по условиям эксплуатации (температура, влажность)

Современные тенденции в развитии реле

Несмотря на широкое распространение полупроводниковых коммутирующих устройств, нейтральные электромагнитные реле продолжают совершенствоваться. Основные направления развития:

  • Уменьшение габаритов и массы
  • Повышение надежности и ресурса
  • Улучшение быстродействия
  • Снижение энергопотребления
  • Расширение функциональных возможностей

Появляются новые типы реле, сочетающие преимущества электромагнитных и полупроводниковых устройств, например:

  • Гибридные реле с полупроводниковым управлением
  • Оптореле на основе оптронов
  • Твердотельные реле с силовыми полупроводниковыми ключами

Однако классические нейтральные реле по-прежнему незаменимы во многих областях техники благодаря своей простоте, надежности и возможности коммутации больших токов.



Принцип работы нейтральных малогабаритных реле — КиберПедия

ЛАБОРАТОРНАЯ РАБОТА №1

ИЗУЧЕНИЕ КОНСТРУКЦИИ И ПРИНЦИПА РАБОТЫ НЕЙТРАЛЬНЫХ РЕЛЕ

Цель работы:опытным путем изучить конструкцию и принцип работы нейтрального реле типа НМШ1-1800

Оборудование:Реле НМШ1-1800

Альбом «Реле и трансмиттеры»

Рисунок 1.1 — Конструкция и нумерация контактов реле типа НМШ1-1800

Конструкция

Конструкция нейтрального малогабаритного реле типа НМШ представляет собой

12. Колпак(Прозрачный кожух)

11. Ручка

10.Затяжной винт

6.Основание



Электромагнитная система

1.Сердечник

2.Две катушки

3.Г-образное ярмо

4.Якорь с противовесом



Контактная система (с указанием контактирующего материала)

7.Фронтовые контакты

8.Общие контакты

9.Тыловые контакты

5.Тяга якоря



Пояснение нумерации контактов реле:

объясните цифровые обозначения контактов нейтрального реле типа НМШ :

11 – Первая контактная группа, общий контакт

43 – Четвертая контактная группа, тыловой контакт

72 – Седьмая контактная группа, фронтовой контакт

Первая цифра обозначает: Контактную систему реле. Цифра 1 обозначает наличие восьми контактных групп.

Вторая цифра обозначает: Значение общего сопротивления обмоток постоянному току при последовательном включении катушек



Контакты рассчитаны на переключение цепей при токе нагрузки до 2 А.

Выводы от обмоток подключаются к выводам 1-3 и 2-4 (см. рис).



При последовательном включении обмоток соединяют перемычкой выводы 2-3, а при параллельном —1-2 и 3-4.



Обоснуйте выбор материалов, из которых изготовлены контакты реле: Контакты изготовляют из графита с серебряным наполнением, а общие и тыловыеиз серебра. Сочетание контактов графит-серебро исключает возможность сваривания фронтовых контактов с общими при пропускании по ним тока, в несколько раз превышающего номинальный.

Принцип работы нейтральных малогабаритных реле

При отсутствии тока в обмотках реле якорь под действием силы тяжести противовеса находится в опущенном положении, общие контакты замыкаются с тыловыми. При прохождении тока через об­мотки реле намагничивается сердечник, магнитные силовые линии замыкаются через воздушный зазор и якорь, который притяги­вается к сердечнику. Тяга перемещается вверх, размыкая тыловые и замыкая общие контакты с фронтовыми.

Содержание отчета

1. Эскиз конструкции реле типа НМШ1- 1800

2. Нумерация контактов.

3. Пояснение конструкции реле типа НМШ1-1800.

4. Пояснение принципа работы нейтральных малогабаритных реле.





Выводо области применения реле типа НМШ.

Получили наибольшее распространение в экс­плуатируемых устройствах железнодорожной автоматики и теле­механики благодаря их простоте и надежности работы. К их до­стоинствам следует отнести возможность одновременного независимого переключения нескольких выходных цепей постоянного тока, что обусловлено наличием раздельных групп контак­тов у этих элементов. При этом выходные цепи оказываются гальванически не связанными одна с другой и с входной цепью.



Контрольные вопросы

Почему реле называется нейтральным?

Нейтральные реле не реагируют на направление тока в обмотке (нейтральны к полярности тока). Якорь нейтрального реле притяги­вается, переключая контакты при любой полярности тока в обмот­ках. После выключения тока якорь возвращается в исходное состоя­ние. Таким образом, нейтральное реле является двухпозиционным.

Какова классификация нейтральных реле?

По надежности действия, по роду питающего тока, в зависимости от времени срабатывания.

Каково количество групп контактов у реле типа НМШ1 и место расположения питающих выводов?

Восемь полных контактных групп, выводы питания находятся внизу.

Каково количество групп контактов у реле типа НМШ2 и место расположения питающих выводов?

Четыре полные контактные группы, выводы питания находятся внизу.

Какие основные электрические характеристики проверяются при регулировке реле типа НМШ?

Сопротивление катушки постоянному току Ом, при намотке проводом – 2х1000(ПЭЛ) 2х900(ПЭВ1) в скобках марка провода.

Отпускание якоря, не менее – 6-9В

Полное притяжение якоря, не более – 16В

Напряжение перегрузки – 45В

Номинальное напряжение – 24В

Поясните эрозию контактов.

Искрение контактов, в момент размыкания цепи вызывает перенос металла с одного контакта на другой за счет выделения огромного количества тепла, происходит изменение формы контакта, которое способствует его свариванию.

Требования к реле 1 класса надежности.

К реле I класса надежности относятся реле, у которых возврат якоря при выключении тока в обмотках обеспечивается с максималь­ной гарантией и осуществляется под действием собственного веса (силы тяжести). Реле I класса надежности имеют также следующие дополнительные свойства, обеспечивающие высокую надежность их действия:

— несвариваемость фронтовых контактов, замыкающих наиболее ответственные цепи при возбужденном состоянии реле; для этого фронтовые контакты изготовляют из графита с примесью серебра, а остальные контакты — из серебра;

надежное контактное нажатие и сравнительно большие меж­контактные расстояния;

исключение залипания якоря при выключении тока в обмотке реле, что обеспечивается наличием антимагнитных штифтов на якоре

ЛАБОРАТОРНАЯ РАБОТА №1

ИЗУЧЕНИЕ КОНСТРУКЦИИ И ПРИНЦИПА РАБОТЫ НЕЙТРАЛЬНЫХ РЕЛЕ

Цель работы:опытным путем изучить конструкцию и принцип работы нейтрального реле типа НМШ1-1800

Оборудование:Реле НМШ1-1800

Альбом «Реле и трансмиттеры»

Рисунок 1. 1 — Конструкция и нумерация контактов реле типа НМШ1-1800

Конструкция

Конструкция нейтрального малогабаритного реле типа НМШ представляет собой

12. Колпак(Прозрачный кожух)

11. Ручка

10.Затяжной винт

6.Основание



Электромагнитная система

1.Сердечник

2.Две катушки

3.Г-образное ярмо

4.Якорь с противовесом



Контактная система (с указанием контактирующего материала)

7.Фронтовые контакты

8.Общие контакты

9.Тыловые контакты

5.Тяга якоря



Пояснение нумерации контактов реле:

объясните цифровые обозначения контактов нейтрального реле типа НМШ :

11 – Первая контактная группа, общий контакт

43 – Четвертая контактная группа, тыловой контакт

72 – Седьмая контактная группа, фронтовой контакт

Первая цифра обозначает: Контактную систему реле. Цифра 1 обозначает наличие восьми контактных групп.

Вторая цифра обозначает: Значение общего сопротивления обмоток постоянному току при последовательном включении катушек



Контакты рассчитаны на переключение цепей при токе нагрузки до 2 А.

Выводы от обмоток подключаются к выводам 1-3 и 2-4 (см. рис).



При последовательном включении обмоток соединяют перемычкой выводы 2-3, а при параллельном —1-2 и 3-4.



Обоснуйте выбор материалов, из которых изготовлены контакты реле: Контакты изготовляют из графита с серебряным наполнением, а общие и тыловыеиз серебра. Сочетание контактов графит-серебро исключает возможность сваривания фронтовых контактов с общими при пропускании по ним тока, в несколько раз превышающего номинальный.

Принцип работы нейтральных малогабаритных реле

При отсутствии тока в обмотках реле якорь под действием силы тяжести противовеса находится в опущенном положении, общие контакты замыкаются с тыловыми. При прохождении тока через об­мотки реле намагничивается сердечник, магнитные силовые линии замыкаются через воздушный зазор и якорь, который притяги­вается к сердечнику. Тяга перемещается вверх, размыкая тыловые и замыкая общие контакты с фронтовыми.

Содержание отчета

1. Эскиз конструкции реле типа НМШ1- 1800

2. Нумерация контактов.

3. Пояснение конструкции реле типа НМШ1-1800.

4. Пояснение принципа работы нейтральных малогабаритных реле.





Выводо области применения реле типа НМШ.

Получили наибольшее распространение в экс­плуатируемых устройствах железнодорожной автоматики и теле­механики благодаря их простоте и надежности работы. К их до­стоинствам следует отнести возможность одновременного независимого переключения нескольких выходных цепей постоянного тока, что обусловлено наличием раздельных групп контак­тов у этих элементов. При этом выходные цепи оказываются гальванически не связанными одна с другой и с входной цепью.



Контрольные вопросы

Слаботочные реле постоянного тока | Электрические аппараты автоматического управления | Архивы

  • 0,4кВ
  • выключатель
  • предохранитель
  • РЗиА

Содержание материала

  • Электрические аппараты автоматического управления
  • Общие сведения о дуге
  • Дуга постоянного тока и гашение
  • Дуга переменного тока и гашение
  • Переходное сопротивление электрических контактов
  • Работа контактов в нормальном режиме и при кз
  • Материалы, износ и вибрация контактов
  • Типы контактов и их разрывная способность
  • Магнитоуправляемые контакты
  • Неавтоматические ручные выключатели
  • Предохранители до 1000 В
  • Конструкции предохранителей до 1000 В
  • Автоматические выключатели
  • Устройство и типы воздушных автоматов
  • Контакторы
  • Тяговые статические характеристики
  • Магнитные пускатели
  • Электромагниты
  • Электрогидравлические толкатели
  • Электромагнитные муфты управления
  • Электрические командо-аппараты
  • Сопротивления
  • Реостаты
  • Контроллеры
  • Реле
  • Реле защиты
  • Слаботочные реле постоянного тока
  • Датчики
  • Датчики с промежуточным преобразованием
  • Бесконтактные аппараты автоматического управления, диоды
  • Триоды
  • Тиристор, варисторы
  • Магнитные усилители
  • Разновидности магнитных усилителей
  • Коэффициент усиления магнитного усилителя
  • Конструкции магнитных усилителей
  • Однотактные и двухтактные блоки магнитных усилителей
  • Быстродействующие магнитные усилители
  • Магнитные усилители, расчет
  • Бесконтактные реле
  • Бесконтактное магнитное реле
  • Бесконтактные феррорезонансные реле, управляемые трансформаторы
  • Магнитные гистерезисные реле, трансфлюксор, параметрон
  • Электронные реле
  • Бесконтактные путевые выключатели
  • Элементы логического действия
  • Конструкции ЭЛД
  • Бесконтактные элементы математических моделей и цифровых машин
  • Преобразователи тока и напряжения
  • Комплектные устройства с магнитными усилителями

Страница 27 из 50

Поляризованные реле называются так потому, что их срабатывание зависит от полярности тока катушки. От неполяризованных (нейтральных) реле они отличаются тем, что, кроме магнитного потока, который создается обмоткой электромагнита, в них имеется дополнительный поляризующий поток, который, как правило, создается постоянным магнитом.


Поляризованные реле имеют более высокую чувствительность, чем нейтральные. Мощность их срабатывания составляет 0,01—0,001 вт, в то время как наиболее чувствительные нейтральные реле имеют мощность срабатывания 0,5—1 вт.
По характеру исполнения магнитной цепи поляризованные реле делятся на реле с последовательной, с параллельной и с мостиковой магнитной цепью.
В поляризованном реле с последовательной магнитной цепью (рис. 8.22, а) рабочий и поляризующий магнитные потоки имеют один и тот же путь, последовательно проходя все участки магнитной цепи. Если рабочий и поляризующий потоки действуют согласно, то якорь притягивается, в противном случае — нет. Якорь возвращается в положение наибольшего зазора с помощью пружины.
Чувствительность таких реле невысокая, так как магнитная проницаемость постоянного магнита значительно ниже стали сердечника электромагнита.
Постоянный магнит подвергается сильному размагничивающему действию со стороны рабочей обмотки, что может нарушать работоспособность реле. Поэтому такие реле в настоящее время применяются редко.
В поляризованном реле с параллельной магнитной цепью (рис. 8.22, б) якорь размещается между двумя полюсными башмаками так, что магнитный поток постоянного магнита, проходя по якорю, разветвляется на две составляющие Ф’ и Ф», выходящие из него в две противоположные стороны — к левому и правому башмакам. Когда якорь находится в среднем положении, силы притяжения якоря к полюсам равны и суммарная сила равна нулю. Якорь находится в неустойчивом равновесии. При малейшем смещении якорь займет крайнее левое или правое положение. При появлении тока в обмотке реле магнитный поток Фэ в одном башмаке будет направлен против магнитного потока постоянного магнита, а в другом — будет действовать согласно с ним.

Рис. 8.23
В результате якорь реле будет притянут к тому башмаку, в котором магнитные потоки направлены согласно. Таким образом поляризованные реле с параллельной магнитной системой используют дифференциальный принцип действия, что обеспечивает повышенную чувствительность и скорость срабатывания реле.
Поляризованное реле с мостиковой магнитной цепью (рис. 8.22, в) работает, как и предыдущие, по дифференциальному принципу. Разница в том, что там суммирование потоков происходит в двух местах, а здесь — в четырех. Благодаря этому магнитный поток в якоре в момент срабатывания реле равен нулю. Это обстоятельство способствует повышению чувствительности реле.
Реле с последовательной магнитной цепью могут быть только реле двухпозиционными одностороннего действия с возвратом за счет пружины. Характеристика действия такого реле приведена на рис. 8.23, а. В таком реле при отсутствии тока в обмотке якорь всегда находится у одного полюса магнитной системы. Реле срабатывает только при определенном направлении тока в обмотке. При исчезновении тока якорь возвращается в исходное положение (сплошная линия).
Реле с параллельной магнитной цепью могут иметь различные характеристики. Наиболее распространенной для них будет характеристика, приведенная на рис. 8.23,6. Такое реле является двухпозиционным, двустороннего действия. Срабатывание реле произойдет при направлении тока в обмотке, противоположном направлению при предыдущем срабатывании. После срабатывания якорь остается в том положении, в котором он находился, в положении срабатывания. У такого реле один из контактов всегда замкнут.

Реле с мостиковой магнитной цепью могут иметь различные характеристики, но наиболее типичной является характеристика трехпозиционного реле (рис. 8.23, в). Если обмотка реле не обтекается током, то якорь находится в среднем положении между полюсами, и оба контакта разомкнуты. При протекании тока в обмотке якорь будет притянут к левому или правому контакту в зависимости от направления тока в обмотке. Якорь возвращается в среднее положение с помощью пружины. Часто в качестве пружины используется пластинка, на которой закреплен якорь.
На рис. 8.24 приведен общий вид поляризованного реле типов РП-4, РП-5 и РП-7, которые применяются в схемах автоматики, устройствах связи и сигнализации. Реле РП-4 и РП-7 двухпозиционные, реле РП-5 трехпозиционное. На рис. 8.24: цоколь 1 со штепсельным разъемом и двумя штырями для крепления штепсельного разъема в панели, 2 — корпус из силумина, в который запрессован Г-образный постоянный магнит 7 и стальной вкладыш 6 с отверстиями для крепежных винтов 5, 3 — разъемный магнитопровод с полюсными наконечниками 5, которые крепятся к основанию винтами <5, 4 — катушка с обмоткой, 9 — якорь, связанный со скобой 10 плоской пружиной //, которая является осью вращения якоря. Винтами крепления 12 скоба с якорем крепится к фарфоровому основанию 13 контактной системы. 22 и 15— стойки с регулировочными винтами 21 и 16 и стопорными винтами 20 и 17. Винтами 14 фарфоровое основание контактной системы крепится к основанию реле. Якорь имеет на конце две пружины 18 из оловянно-фосфористой бронзы толщиной 0,2 мм. На концах пружин укреплены подвижные контакты 19, которые выполнены из платины и имеют сферическую форму. Кроме регулировочных винтов 21 и 16 неподвижных контактов, ряд других деталей также представляет некоторые возможности для регулировки реле. Полюса магнитопровода могут несколько сдвигаться и раздвигаться на винтах 8. Фарфоровое основание контактной системы также может несколько .сдвигаться на винтах 14. Скоба крепления якоря также может несколько смещаться вверх и вниз. Перемещая эти детали, можно осуществлять регулировку реле. Реле типов РП-4, РП-5 и РП-7 могут иметь от 1 до 7 отдельных обмоток. Напряжение цепи, тВ которую включаются контакты реле, 24 в, а ток при активной нагрузке — не более 0,2 а. Расстояние между подвижным и неподвижным контактами в пределах 0,06—0,08 мм. Ток срабатывания реле от 0,4 до 13 ма. Для создания контактного давления в 7 г, при котором контакты не вибрируют, необходим ток, превышающий в 5—10 раз ток срабатывания.

Рис. 8.25
Кроме описанных поляризованных реле, имеются и другие типы реле различного назначения.
Язычковые реле (рис. 8.25) представляют собой катушку /, внутри которой расположен один или несколько магнитоуправляемых контактов 2 (см. рис. 5.10 и 5.11). Снаружи реле защищено стальным чехлом (кожухом). Ампер-витки срабатывания реле с одним замыкающим контактом лежат в пределах от 50 до 110 ав, а отпускания от 20 до 60 ав. Коэффициент возврата реле &B=0,25-f-0,5. Мощность срабатывания от 0,05 до 0,2 вт. Реле изготовляются на номинальные напряжения: 6, 12, 24, 48 и 60 в. Коммутируемый ток до 1 а, а мощность до 15 вт.

Достоинством реле является простота конструкции, высокая надежность, большой срок службы (на два порядка выше, чем для реле, контакты которого работают на воздухе), малое время срабатывания (0,5—2 м/сек). Недостатки реле: сравнительно небольшие коммутируемые токи, низкая перегрузочная способность контактов, дребезжание контактов, неприспособленность для коммутации очень малых напряжений. Эти реле применяются в радиоэлектронных устройствах, автоматических системах управления, счетно-решающих устройствах и др.
Миниатюрные язычковые реле с одним магнитоуправляемым контактом бывают диаметром от 9—19 мм, длиной 24—35 мм, объемом 1,8—9 см3, весом 5—20 г. Ампер-витки срабатывания 20—50 ав, отпускания 8—30 ав. Коэффициент возврата 0,2—0,6. Мощность срабатывания 0,02—0,15 вт. Номинальное напряжение: 6, 12, 26, 48 и 125 в. Ток, коммутируемый реле, 0,1—0,125 а, а мощность 3—4 вт.
Вакуумные язычковые реле содержат вакуумные магнитоуправляемые контакты. Применяются для коммутации токов от 3 до 4 а и напряжений до 5000 в.
Реле типа РКН (рис. 8.26) имеет круглый сердечник, Г-образный корпус и Г-образный якорь, вращающийся на «ножевой» опоре — трехгранной призме, сделанной заодно с корпусом. Контактная система состоит из одной или двух контактных групп. Ток срабатывания 1,3—35 ма. Реле применяется в схемах автоматики подвижных объектов, в установках связи и сигнализации.
Реле типа РКМ-1 имеет уменьшенный габарит с круглым сердечником и предназначено для работы в переносной и подвижной аппаратуре автоматики. Реле похоже по конструкции на реле РКН, но с той разницей, что якорь не имеет «ножевой» опоры. Ток срабатывания 3,5—24 ма.
Реле с плоским сердечником типа РПН (рис. 8.27) отличается конструктивно от предыдущих двух тем, что имеет плоский сердечник и Г-образный плоский якорь. Контактная система состоит из одной, двух и трех контактных групп. Ход якоря 1,1 —1,5 мм. Ток срабатывания реле 1,8—22 ма.
Миниатюрное реле типа РЭС10 (рис. 8.28) предназначено для эксплуатации в передвижной аппаратуре. Реле имеет алюминиевый чехол. Вес реле 7,5 г. Время срабатывания не более 8 м/сек, ток срабатывания 6—80 ма.



Сверхминиатюрное реле типа РЭС15 (рис. 8.29) имеет вес не более 3,2 г, защищено алюминиевым чехлом, мощность срабатывания — 0,15 вт. Применяется в установках, работающих в условиях больших колебаний температуры.
Кодовые реле типа КДР1 (рис. 8.30) широко используются в схемах автоматики и особенно в устройствах сигнализации, централизации и блокировки на железнодорожном транспорте. Они могут иметь до 30 контактных пружин. Мощность срабатывания — 1 вт, номинальная мощность 3,9 вт, время срабатывания 15—120 м/сек, время отпускания до 15 м/сек.
Многоконтактное унифицированное реле МКУ-48 (рис. 8.31) служит для управления питающими и сигнальными цепями в стационарной аппаратуре автоматики, телемеханики и связи при напряжении 220 в постоянного тока, 380 в переменного тока. Вес реле до 500 г, магнитопровод Ш-образной формы, якорь плоский.
Ампер-витки срабатывания реле на постоянном токе 130— 230 ав, а на переменном 185—300 ав. Коэффициент возврата реле на постоянном токе 0,4—0,5, на переменном 0,5—0,55. Катушка реле имеет номинальное напряжение 48 в. Реле типа МКУ-48 является универсальным и используется для постоянного и переменного тока. Оно имеет мощную контактную систему и может коммутировать токи до 5 а.

  • Назад
  • Вперед
  • Назад
  • Вперед
  • Вы здесь:
  • org/ListItem»> Главная
  • Книги
  • Архивы
  • Сравнительный анализ транзисторов с ЭИ и высоковольтных МОП-транзисторов

Читать также:

  • Каталог АСКО-УКРЕМ
  • Аппараты распределительных устройств низкого напряжения
  • Технические характеристики тепловых реле типа РТЛ магистральных пускателей МПА
  • АВМ-15
  • Переключатели универсальные

Нужна ли нейтраль для реле?

Вот почему нет никаких переключателей или реле, которые могли бы работать в двухсторонней цепи без прямого подключения к нейтрали . Единственный способ использовать реле или интеллектуальный переключатель в цепи освещения — убедиться, что его можно подключить напрямую к фазе и нейтрали, как показано на рисунке 4.

Запрос на удаление

| Полный ответ см. на smarterhome.sk

Нужна ли реле на 240 В нейтраль?

Если устройству требуется как 120 В, так и 240 В, то необходимо использовать два незаземленных (горячих) провода и один заземленный (нейтральный) провод. Если вы подключите нагрузку между двумя незаземленными ветвями цепи, вы увидите, что у вас есть полная цепь через катушку.

Запрос на удаление

| Посмотреть полный ответ на diy.stackexchange.com

Нужно ли заземлять реле?

Нужно ли заземление твердотельного реле? Как правило, требуется заземление всего металлического… основание твердотельного реле металлическое… поэтому, если твердотельное реле монтируется внутри металлического корпуса, корпус должен быть заземлен или закрыт для защиты от опасного напряжения.

Запрос на удаление

| Посмотреть полный ответ на celduc-relais. com

Как подключить нормально разомкнутое реле?

Если вам нужно нормально замкнутое реле, вам нужно подключить его к 87a. Если вам нужно нормально разомкнутое реле, вы подключаетесь к 87. Хотя большинство реле помечены внизу, вы всегда можете найти 30-контактный разъем, установленный перпендикулярно контактам 87 и 87a, чтобы упростить идентификацию источника питания.

Запрос на удаление

| Посмотреть полный ответ на delcity.net

Что делать, если отсутствует нулевой провод?

Без нейтрального провода в системе возникают всевозможные нестабильности, такие как нестабильное напряжение, неожиданные токи и даже опасность поражения электрическим током.

Запрос на удаление

| См. полный ответ на сайте infinispark.com.au

Как подключить реле — быстрый совет

Можно ли использовать заземление вместо нейтрали?

При правильном подключении мы можем использовать нейтраль в качестве заземляющего провода. Мы не можем использовать землю в качестве нейтрали, поскольку она не обеспечивает нормальный обратный путь для тока.

Запрос на удаление

| Посмотреть полный ответ на electronicshub.org

Обязателен ли нейтральный провод?

Наличие нулевого провода не требуется (многие компьютеры не имеют подключения нулевого провода). Проблемы с заземлением возникают только в компьютерных установках, когда две отдельные части заземленного оборудования соединены между собой линиями передачи данных.

Запрос на удаление

| Полный ответ см. на eetimes.com

Как включается реле?

Переключатель используется для подачи постоянного тока на нагрузку. В реле медная катушка и железный сердечник действуют как электромагнит. Когда на катушку подается постоянный ток, она начинает притягивать контакты, как показано на рисунке. Это называется включением реле.

Запрос на удаление

| Посмотреть полный ответ на electronicshub.org

Что такое общий провод на реле?

Соединение COM (общий) реле — это движущаяся часть реле. Когда реле выключено, COMMON подключается к NC (нормально замкнутому). НО (нормально разомкнутое) соединение реле не подключено до тех пор, пока реле не включится. Когда реле включается, ОБЩИЙ переключается с NC на NO.

Запрос на удаление

| Посмотреть полный ответ на ncd.io

Могут ли реле быть нормально открытыми?

Нормально разомкнутые реле рассчитаны на то, чтобы по умолчанию находиться в разомкнутом положении, что означает, что цепь неполная, и подключенная(ые) нагрузка(и) не получает/не получает питания при отсутствии электрического входа. Операции с этими разомкнутыми реле обычно выполняются следующим образом: В реле подается питание.

Запрос на удаление

| Посмотреть полный ответ на amperite.com

Каковы основные требования реле?

Основные требования к реле защиты:

  • Селективность.
  • Скорость.
  • Чувствительность.
  • Надежность.
  • Простота.
  • Эконом.
Запрос на удаление

| Посмотреть полный ответ на testbook.com

Что произойдет, если вы неправильно подключите реле?

Неправильное реле может вызвать короткое замыкание или скачок напряжения, что может привести к повреждению электрической системы вашего автомобиля. Обращайтесь с реле осторожно и постарайтесь не уронить его. Если реле повреждено внутри, это может привести к возгоранию или расплавлению проводки. Также избегайте каких-либо модификаций реле.

Запрос на удаление

| Посмотреть полный ответ на thedrive. com

Имеет ли значение, каким образом установлено реле?

Многие реле, если они установлены для неправильного применения, могут и будут вызывать короткое замыкание (внутренняя цепь реле) и, скорее всего, вызывать проблемы с функциональностью или даже повреждение компьютерных систем автомобиля.

Запрос на удаление

| Полный ответ см. на сайте Fleetmaintenance.com

Имеет ли значение полярность реле?

При неправильной полярности встроенный диод закоротит, что повредит не только реле, но, возможно, и источники питания.

Запрос на удаление

| Полный ответ на omron-ap.com

Можно ли использовать реле без диода?

Короче говоря, диод забирает энергию, запасенную в катушке реле, когда вы отключаете ток. Без диода энергии некуда деваться, и она вызовет большой и, вероятно, разрушительный всплеск напряжения.

Запрос на удаление

| Посмотреть полный ответ на electronics.stackexchange.com

Имеет ли значение напряжение на реле?

Большинство реле доступны с различными рабочими напряжениями, такими как 5 В, 6 В, 12 В, 24 В и т. Д. Если на реле подается необходимое рабочее напряжение, реле активируется. Рабочее напряжение реле обычно находится в постоянном токе.

Запрос на удаление

| Посмотреть полный ответ на instructables.com

Почему у реле 3 контакта?

Нормально замкнутое реле отключает питание цепи, когда активируется катушка. 5-контактные реле имеют 2 контакта (85 и 86) для управления катушкой и 3 контакта (30, 87 и 87A), которые переключают питание между двумя цепями.

Запрос на удаление

| Полный ответ см. на сайте swe-check.com.au

Из каких трех основных компонентов состоит электрическое реле?

Реле содержит катушку, якорь и по крайней мере одну пару контактов. Ток протекает через катушку, которая работает как электромагнит и создает магнитное поле. Это тянет якорь, который часто имеет форму поворотного кронштейна, который замыкает (или размыкает) контакты.

Запрос на удаление

| Посмотреть полный ответ на makezine.com

Имеет ли реле положительное и отрицательное значение?

Описание клемм

Полярность не имеет значения. Одна сторона получает положительное напряжение, а другая сторона получает отрицательное напряжение. Неважно, в каком порядке. Полярность имеет значение, только если используется диод.

Запрос на удаление

| Полный ответ можно найти на сайте learningaboutelectronics.com

Может ли реле разрядить аккумулятор?

Реле зажигания — это, по сути, электрическое устройство, которое работает как выключатель питания системы зажигания. Его задача состоит в том, чтобы убедиться, что электричество поступает от батареи к различным компонентам, которым требуется питание. Плохое реле разряжает аккумулятор и затрудняет запуск зажигания.

Запрос на удаление

| Посмотреть полный ответ на fixautousa.com

Может ли реле вызвать пожар?

Переключение дуги или реле нагрева может привести к возгоранию или взрыву. Правильно подключите реле в соответствии с мерами предосторожности при выполнении электропроводки или пайки. Если Реле используется с неисправной проводкой или пайкой, ненормальный нагрев при подаче питания может привести к возгоранию.

Запрос на удаление

| Посмотреть полный ответ на ia.omron.com

Что запускает реле?

Когда вы активируете реле, подавая соответствующее напряжение на цепь управления, электромагнитная катушка в реле активируется и размыкает переключатель, останавливая любой ток, протекающий через переключаемую цепь.

Запрос на удаление

| Посмотреть полный ответ на makezine. com

Почему в некоторых схемах не нужна нейтраль?

Устройство только на 240 В не нуждается в нейтрали, поскольку нагрузка подключается к обеим «горячим» ветвям. Таким образом, ток всегда находится в равновесии, поэтому нет необходимости в нейтрали для несбалансированности.

Запрос на удаление

| Посмотреть полный ответ на electronics.stackexchange.com

Каково правило для нейтрального провода?

Кодекс считает нейтральный проводник токоведущим только тогда, когда он несет несимметричный ток от других незаземленных фазных проводников. Когда цепи правильно сбалансированы, нейтраль пропускает очень небольшой ток.

Запрос на удаление

| Посмотреть полный ответ на ecmweb.com

Могу ли я соединить нейтраль и землю вместе?

Нет, нейтраль и землю никогда нельзя соединять вместе. Это неправильно и потенциально опасно. Когда вы что-то включаете в розетку, нейтраль будет под напряжением, так как она замыкает цепь. Если заземление подключено к нейтрали, заземление устройства также будет под напряжением.

Запрос на удаление

| Посмотреть полный ответ на diy.stackexchange.com

Предыдущий вопрос
Почему у младенцев рвота?

Следующий вопрос
Подходит ли TikTok для 6-летних?

Можно ли установить слаботочное реле между линией (или нейтралью) и проводом заземления для определения полярности?

спросил

Изменено 3 года, 7 месяцев назад

Просмотрено 556 раз

\$\начало группы\$

Могу ли я установить слаботочную (<5 мА) катушку 230 В, реле NC (нормально замкнутый контакт) между одним проводом сети и проводом заземления, чтобы проверить полярность сети?

Теоретически, если провод находится в линии (горячий), реле сработает и предотвратит включение оборудования.

С другой стороны, если провод нейтрален (правильно), реле не сработает, так как предполагается, что потенциал земли будет одинаковым, и оборудование можно будет включать.

Это безумие?

Конечно, должна быть светодиодная цепь, показывающая, хорошее ли заземление.

  • реле
  • заземление
  • сеть
  • обратная полярность
  • нейтраль

\$\конечная группа\$

3

\$\начало группы\$

Вы можете , но это не верный метод, так как вы можете запустить устройство GFCI (прерыватель цепи замыкания на землю).

Более того, это может быть действительно НЕБЕЗОПАСНО .

Дело в том, что какой бы ток вы ни получали от провода под напряжением, он попадает на землю через защитный провод (система заземления — зелено-желтая жила).

Суммарный ток утечки, уже присутствующий в системе. Если общая утечка на землю достигает порога срабатывания GFI (обычно 30 мА), вся система отключается.

Вам действительно нужна катушка с очень низким током, чтобы в любом случае избежать ложного срабатывания.

Этот тест выполняется с помощью отверток тестеров сети.

Проблема безопасности возникает из-за того, что линии электропередач подвержены скачкам напряжения, что требует адекватных мер безопасности, встроенных во все, что вы к ним подключаете. Если, например, ваша катушка подключена к сети, когда происходят скачки напряжения 2000 В, изоляция катушки может разрушиться, что приведет к высокоэнергетическим дуговым разрядам, пожарам и взрывам, если катушка не спроектирована с учетом защиты от перенапряжения (защита от перенапряжения). катушка, рассчитанная на 230 В переменного тока, не обязательно способна выдержать перенапряжение в сети 230 В).

Та же проблема, что и с конденсаторами: вы не можете разместить обычный конденсатор на 230 В переменного тока между током и землей, вам нужен специальный конденсатор класса Y, который гарантированно не выйдет из строя во время перенапряжения.

\$\конечная группа\$

5

\$\начало группы\$

Из комментариев:

Я хочу, чтобы центральный отвод во вторичной обмотке моего уравновешенного разделительного трансформатора был соединен с нейтралью и не жил.

Это неправильный способ сделать это и потенциально опасен, а также представляет собой утечку на землю, которая будет способствовать срабатыванию вашего УЗО / УЗО.

В Европе, где 230 В между фазой и нейтралью является нормой, переносные инструменты питаются от трансформаторов с заземлением на 110 В. Это дает вторичную обмотку 55-0-55 (с 110 В между внешними клеммами), эффективно ограничивающую опасность поражения электрическим током до 55 В по отношению к земле. Если какая-либо фаза замыкается на землю, ее предохранитель перегорает. В случае потери заземления (что вполне вероятно на строительной площадке) некоторое снижение риска обеспечивается пониженным напряжением 110 В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
