Конструкция силового трансформатора: назначение, устройство, типы и виды

Что такое силовой трансформатор. Каково его назначение. Как устроен силовой трансформатор. Какие бывают типы и виды силовых трансформаторов. Из каких основных частей состоит силовой трансформатор. Как работает силовой трансформатор.

Что такое силовой трансформатор и его назначение

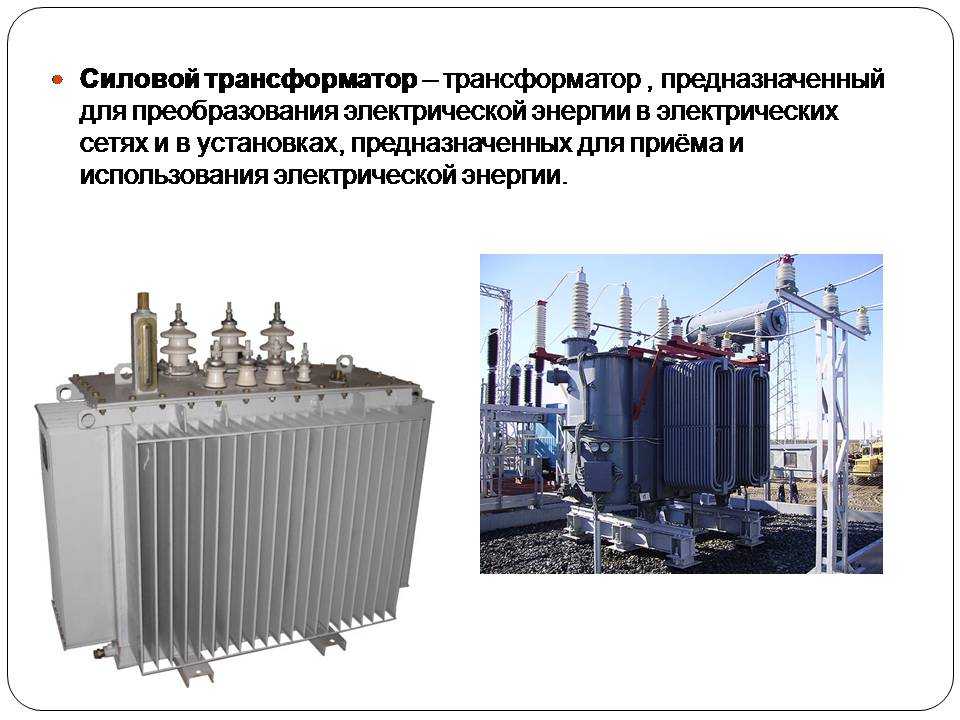

Силовой трансформатор — это статическое электромагнитное устройство, предназначенное для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты. Основное назначение силовых трансформаторов:

• Повышение напряжения для передачи электроэнергии на большие расстояния
• Понижение напряжения для распределения электроэнергии потребителям
• Преобразование напряжения для различных технологических процессов

Силовые трансформаторы являются ключевым элементом систем передачи и распределения электроэнергии, обеспечивая возможность экономичной передачи электроэнергии на большие расстояния.

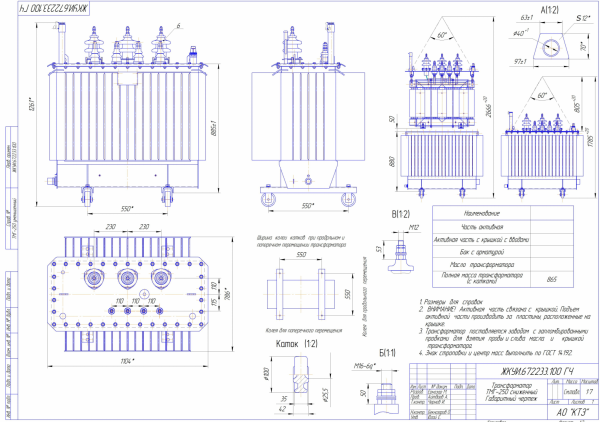

Основные части конструкции силового трансформатора

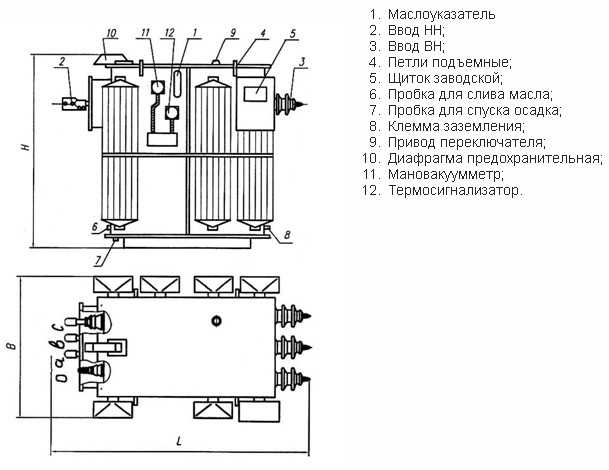

Конструкция силового трансформатора включает следующие основные части:

1. Магнитопровод (магнитная система) — сердечник из электротехнической стали
2. Обмотки — первичная и вторичная, намотанные на стержни магнитопровода
3. Бак — стальной корпус для размещения активной части
4. Система охлаждения — радиаторы, вентиляторы и др.
5. Вводы — для подключения обмоток к внешним цепям
6. Устройство регулирования напряжения
7. Защитные и измерительные устройства

Рассмотрим подробнее основные конструктивные элементы силового трансформатора.

Магнитопровод силового трансформатора

Магнитопровод является основой конструкции трансформатора и выполняет следующие функции:

• Создает замкнутый магнитный контур для магнитного потока
• Служит каркасом для размещения обмоток
• Обеспечивает механическую прочность конструкции

Магнитопровод собирается из тонких листов электротехнической стали толщиной 0,3-0,5 мм с электроизоляционным покрытием. Это позволяет уменьшить потери на вихревые токи. Различают стержневые и броневые магнитопроводы.

Обмотки силового трансформатора

Обмотки являются важнейшим элементом трансформатора, обеспечивающим преобразование напряжения. Основные характеристики обмоток:

• Материал — медь или алюминий
• Форма — цилиндрическая или дисковая
• Расположение — концентрическое или чередующееся
• Изоляция — бумажно-масляная или твердая

Обмотка, подключенная к источнику электроэнергии, называется первичной. Обмотка, к которой подключается нагрузка — вторичной. В трехфазных трансформаторах обмотки соединяются в звезду или треугольник.

Система охлаждения силового трансформатора

Система охлаждения необходима для отвода тепла, выделяющегося в активных частях трансформатора. Основные виды систем охлаждения:

• Масляное охлаждение с естественной циркуляцией масла и воздуха (М)
• Масляное охлаждение с принудительной циркуляцией воздуха и естественной циркуляцией масла (Д)
• Масляное охлаждение с принудительной циркуляцией масла и воздуха (ДЦ)
• Сухое охлаждение с естественной циркуляцией воздуха (С)

Выбор системы охлаждения зависит от мощности трансформатора и условий эксплуатации.

Устройство РПН силового трансформатора

Устройство регулирования напряжения под нагрузкой (РПН) позволяет изменять коэффициент трансформации без отключения трансформатора от сети. РПН обеспечивает:

• Поддержание напряжения в допустимых пределах
• Компенсацию колебаний напряжения в сети
• Оптимизацию режимов работы электрических сетей

РПН устанавливается на стороне высокого напряжения трансформатора и позволяет регулировать напряжение в диапазоне ±10-16% от номинального значения.

Типы и виды силовых трансформаторов

Силовые трансформаторы классифицируются по различным признакам:

1. По числу фаз:
   • Однофазные
   • Трехфазные
2. По числу обмоток:
   • Двухобмоточные
   • Трехобмоточные
3. По способу охлаждения:
   • Масляные
   • Сухие
4. По назначению:
   • Силовые
   • Специальные (печные, сварочные и др.)

Выбор типа трансформатора зависит от конкретных условий применения и требований заказчика.

Принцип работы силового трансформатора

Принцип работы силового трансформатора основан на явлении электромагнитной индукции. Основные этапы работы:

1. При подключении первичной обмотки к источнику переменного тока в ней возникает переменный ток
2. Переменный ток первичной обмотки создает переменный магнитный поток в магнитопроводе
3. Переменный магнитный поток индуцирует ЭДС во вторичной обмотке
4. Величина индуцированной ЭДС зависит от соотношения числа витков обмоток
5. При подключении нагрузки ко вторичной обмотке в ней возникает ток

Таким образом происходит преобразование параметров электрической энергии при ее передаче от первичной обмотки ко вторичной через магнитную систему трансформатора.
