Контроль пламени: приборы для мониторинга горения и автоматизации розжига

Как работают современные системы контроля пламени. Какие приборы используются для мониторинга горения и управления розжигом. Какие преимущества дает автоматизация контроля пламени. Как выбрать оптимальное оборудование для контроля горения.

Содержание

Принципы работы систем контроля пламени

Системы контроля пламени играют ключевую роль в обеспечении безопасности и эффективности работы различных топливосжигающих установок. Их основная задача — надежно определять наличие или отсутствие пламени в топке и передавать эту информацию в систему управления.

Принцип работы большинства систем контроля пламени основан на регистрации излучения, испускаемого горящим топливом. Для этого используются различные типы датчиков:

  • Фотоэлектрические датчики — реагируют на видимое и ультрафиолетовое излучение пламени
  • Ионизационные датчики — регистрируют ионизацию газов в зоне горения
  • Термопары и термосопротивления — измеряют температуру в зоне горения
  • Инфракрасные датчики — реагируют на тепловое излучение пламени

Сигнал от датчика обрабатывается электронным блоком, который формирует выходной сигнал о наличии или отсутствии пламени. Этот сигнал используется системой управления для контроля процесса горения и обеспечения безопасности.


Основные компоненты систем контроля пламени

Типичная система контроля пламени включает следующие ключевые компоненты:

  1. Датчик пламени — устройство, непосредственно регистрирующее излучение от пламени
  2. Электронный блок обработки сигнала — анализирует сигнал от датчика и формирует выходной сигнал
  3. Блок питания — обеспечивает электропитание системы
  4. Монтажные элементы — для установки датчика на горелку или в топку
  5. Соединительные кабели — для передачи сигналов и питания

В некоторых системах также может присутствовать блок самодиагностики, контролирующий исправность компонентов системы.

Виды датчиков пламени и их особенности

Выбор типа датчика пламени зависит от особенностей контролируемого процесса горения. Рассмотрим основные виды датчиков и их характеристики:

Фотоэлектрические датчики

Принцип действия основан на регистрации оптического излучения пламени. Различают:

  • Ультрафиолетовые датчики — реагируют на УФ-излучение пламени в диапазоне 185-260 нм
  • Инфракрасные датчики — чувствительны к ИК-излучению в диапазоне 800-1100 нм
  • Видимого спектра — работают в диапазоне 400-700 нм

Преимущества: высокая чувствительность, быстродействие, возможность селективного контроля. Недостатки: чувствительность к постороннему излучению.

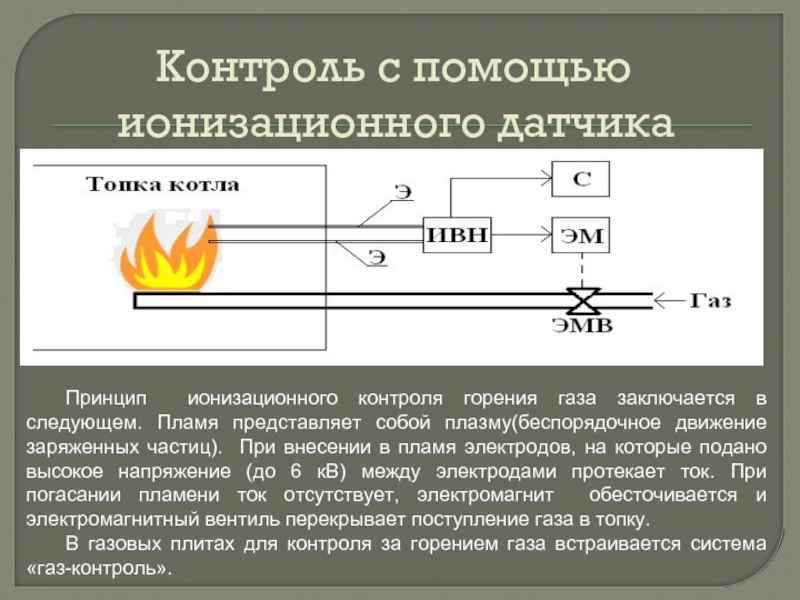

Ионизационные датчики

Работают по принципу измерения электропроводности пламени. Погружаются непосредственно в зону горения. Преимущества: надежность, нечувствительность к внешним помехам. Недостатки: сложность монтажа, ограниченный срок службы электрода.

Термопары и термосопротивления

Измеряют температуру в зоне горения. Отличаются простотой и надежностью, но имеют относительно низкое быстродействие.

Автоматизация процесса розжига

Современные системы контроля пламени часто интегрируются с автоматикой розжига, обеспечивая полностью автоматизированный процесс запуска горелочных устройств. Типовой алгоритм автоматического розжига включает следующие этапы:

  1. Предпусковая проверка безопасности и вентиляция топки
  2. Подача топлива и включение устройства зажигания
  3. Контроль появления пламени запальника
  4. Открытие основного топливного клапана
  5. Контроль стабилизации основного факела
  6. Отключение запальника

Автоматизация розжига позволяет повысить безопасность, сократить время пуска и оптимизировать расход топлива.


Преимущества использования автоматических систем контроля пламени

Внедрение современных систем автоматического контроля пламени дает ряд существенных преимуществ:

  • Повышение безопасности эксплуатации топливосжигающих установок
  • Снижение вероятности аварийных ситуаций
  • Оптимизация процесса горения и экономия топлива
  • Уменьшение вредных выбросов в атмосферу
  • Сокращение времени пуска и останова оборудования
  • Снижение влияния человеческого фактора
  • Возможность удаленного мониторинга и управления

Все это в конечном итоге приводит к повышению эффективности и надежности работы теплоэнергетического оборудования.

Критерии выбора оборудования для контроля пламени

При выборе системы контроля пламени необходимо учитывать множество факторов. Рассмотрим основные критерии, на которые следует обратить внимание:

Тип контролируемого топлива

От вида сжигаемого топлива (газ, жидкое топливо, уголь) зависит спектр излучения пламени и, соответственно, оптимальный тип датчика.

Конструкция горелочного устройства

Необходимо учитывать особенности конструкции горелки, возможность установки датчика, наличие смотровых окон.


Условия эксплуатации

Температура, влажность, запыленность, вибрации — все это влияет на выбор компонентов системы и требования к их защите.

Требования к быстродействию

Для некоторых процессов критично время реакции системы на погасание пламени. Это определяет выбор типа датчика и алгоритма обработки сигнала.

Селективность контроля

В многогорелочных топках важна возможность селективного контроля каждой горелки без влияния соседних факелов.

Надежность и ресурс

Оборудование должно обеспечивать стабильную работу в течение длительного времени с минимальным обслуживанием.

Возможность интеграции

Система должна легко интегрироваться в существующую автоматику котла или печи.

Обзор популярных моделей приборов контроля пламени

На рынке представлен широкий выбор приборов для контроля пламени от различных производителей. Рассмотрим несколько популярных моделей:

Фотодатчик ФДС-03-С

Предназначен для преобразования пульсаций потока инфракрасного излучения пламени в электрический сигнал. Основные характеристики:


  • Спектральный диапазон: 400-1100 нм
  • Выходной сигнал: 4-20 мА
  • Время срабатывания: 1-2 с
  • Рабочая температура: -40…+60°C

Сигнализатор горения ЛУЧ-1АМ

Универсальный прибор для контроля наличия пламени газовых и жидкотопливных горелок. Особенности:

  • Работа с различными типами датчиков
  • Светодиодная индикация
  • Выходные релейные сигналы
  • Самодиагностика

Контрольный электрод КЭ

Ионизационный датчик для контроля пламени газовых горелок. Характеристики:

  • Рабочая температура до 800°C
  • Длина погружной части: 200-1000 мм
  • Выходной сигнал: изменение сопротивления

При выборе конкретной модели важно учитывать все особенности объекта автоматизации и требования нормативных документов.

Нормативные требования к системам контроля пламени

Применение систем контроля пламени регламентируется рядом нормативных документов. Основные требования включают:

  • Обязательное наличие системы контроля пламени на всех топливосжигающих установках
  • Независимый контроль пламени каждой горелки в многогорелочных топках
  • Автоматическое прекращение подачи топлива при погасании контролируемого пламени
  • Время срабатывания системы при погасании пламени не более 2-3 секунд
  • Наличие устройств сигнализации для оповещения персонала
  • Регулярная проверка работоспособности системы

Кроме того, оборудование должно иметь необходимые сертификаты соответствия и разрешения на применение.
