Маркировка жил кабеля: цветовое обозначение и правила маркировки проводов

Какие цвета используются для маркировки фаз в кабеле. Как правильно маркировать провода в электрических сетях. Какие существуют способы маркировки кабельных жил. Зачем нужна цветовая маркировка проводов.

Зачем нужна маркировка проводов и кабелей

Цветовая маркировка жил кабелей и проводов необходима для следующих целей:

• Обеспечение безопасности при монтаже и эксплуатации электрических сетей
• Упрощение и ускорение монтажных и ремонтных работ
• Снижение вероятности ошибок при подключении проводников
• Быстрая идентификация назначения каждого провода
• Соблюдение требований нормативных документов

Правильная маркировка позволяет электрикам и монтажникам мгновенно определять назначение каждого проводника, что критически важно для безопасности и эффективности работ.

Цветовая маркировка жил кабеля по ПУЭ

Согласно Правилам устройства электроустановок (ПУЭ), для проводников в силовых кабелях установлена следующая цветовая маркировка:

• Фаза A (L1) — желтый или коричневый
• Фаза B (L2) — зеленый или черный
• Фаза C (L3) — красный или серый
• Нулевой рабочий (N) — голубой
• Защитный заземляющий (PE) — желто-зеленый

Нулевой защитный проводник (PEN) обозначается комбинацией голубого цвета по всей длине и желто-зеленых полос на концах.

Особенности маркировки проводов в разных электрических сетях

Трехфазная сеть

В трехфазных системах обычно используется от 3 до 5 проводников:

• 3 фазных провода (A, B, C)
• Нулевой рабочий (N)
• Защитный заземляющий (PE)

В сетях с изолированной нейтралью нулевой провод отсутствует. В системе TN-C-S защитный и нулевой рабочий проводники совмещены (PEN).

Однофазная сеть

В бытовых однофазных сетях обычно используются:

• Фазный провод (L) — коричневый или красный
• Нулевой рабочий (N) — голубой
• Защитный заземляющий (PE) — желто-зеленый

В некоторых случаях защитный провод может отсутствовать.

Сети постоянного тока

В цепях постоянного тока применяется следующая маркировка:

• Положительный полюс (+) — красный
• Отрицательный полюс (-) — синий

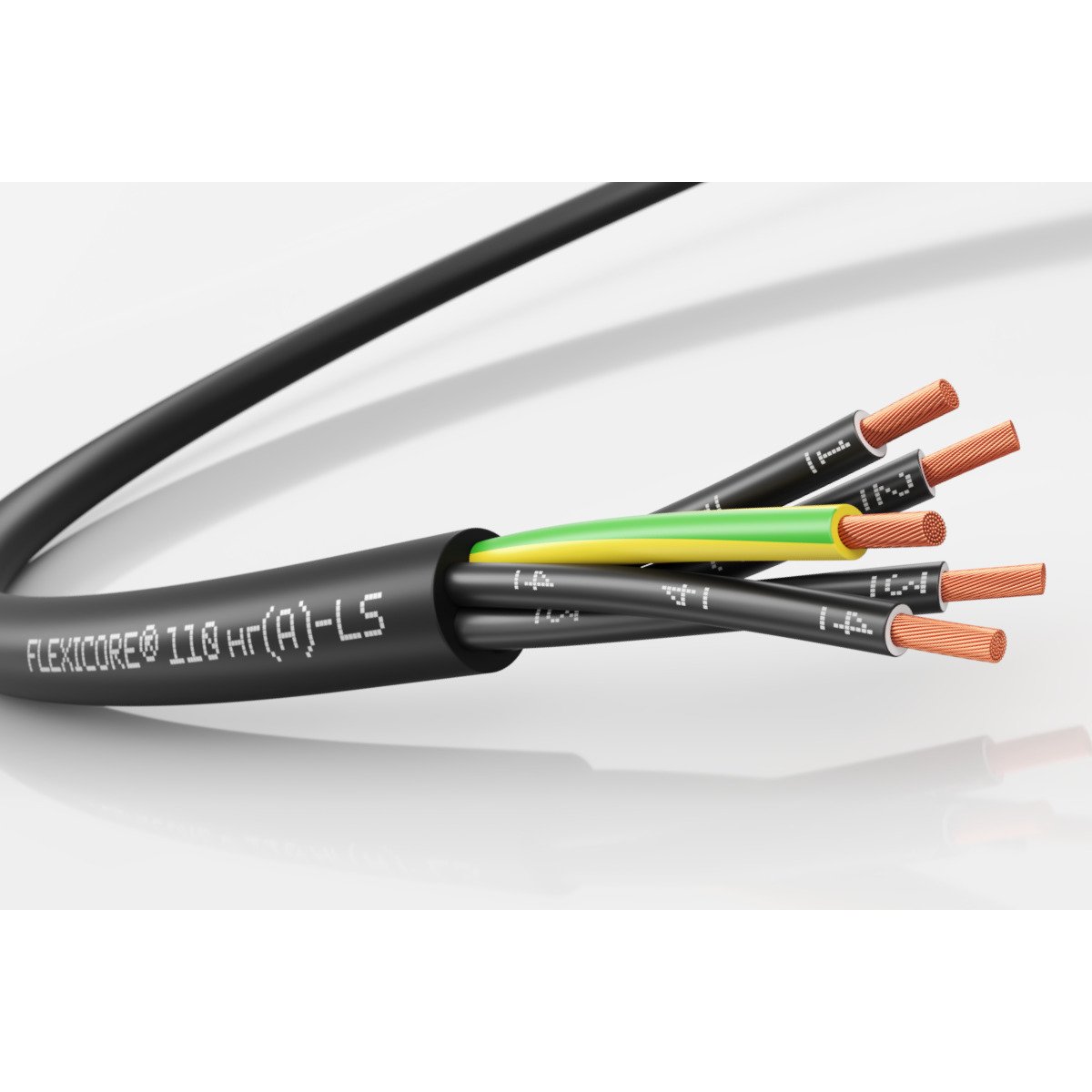

Способы маркировки проводов и кабелей

Существует несколько основных способов маркировки проводников:

1. Цветная изоляция кабельных жил
2. Термоусадочные трубки соответствующих цветов
3. Цветные кембрики на концах проводов
4. Самоклеящиеся этикетки с цветовой и буквенной маркировкой
5. Бирки с обозначениями, закрепляемые на кабелях

Выбор способа маркировки зависит от условий монтажа, типа кабеля и требований проекта. При отсутствии цветной изоляции допускается наносить цветные полосы на концах проводников.

Правила маркировки шин в электроустановках

Для шин в электроустановках ПУЭ устанавливает следующие правила маркировки:

• Цветовое обозначение наносится по всей длине шины
• Допускается окраска только в местах присоединения
• На защитных проводниках (PE) должны быть буквенные обозначения
• Ширина чередующихся полос желтого и зеленого цвета должна быть одинаковой
• Совмещенные проводники PEN маркируются комбинированно

В закрытых распределительных устройствах с ограниченным доступом допускается не окрашивать шины.

Влияние правильной маркировки на безопасность

Соблюдение правил маркировки проводов и кабелей напрямую влияет на электробезопасность:

• Снижает риск поражения электрическим током при работах
• Исключает ошибочное подключение проводников
• Упрощает поиск неисправностей в электросетях
• Позволяет быстро обесточить нужный участок при авариях
• Предотвращает повреждение оборудования из-за неправильного подключения

Поэтому крайне важно строго соблюдать установленные правила цветового обозначения и маркировки во всех электроустановках.

Особенности выбора маркеров для проводов

При выборе способа маркировки проводов следует учитывать следующие факторы:

• Условия эксплуатации (температура, влажность, химическая агрессивность среды)
• Материал изоляции проводов
• Диаметр кабелей и проводов
• Требуемый объем информации на маркировке
• Временный или постоянный характер маркировки
• Необходимость последующего изменения маркировки

Для маркировки в сложных условиях применяются специальные устойчивые материалы — полиолефин, тефлон, нейлон. В обычных условиях можно использовать виниловые маркеры.

Расшифровка обозначений на маркировке проводов

На маркировке проводов часто используются буквенные обозначения:

• L1, L2, L3 — фазные проводники
• N — нулевой рабочий проводник
• PE — защитный заземляющий проводник
• PEN — совмещенный нулевой защитный и рабочий проводник
• DC+ — положительный полюс постоянного тока
• DC- — отрицательный полюс постоянного тока

Также могут указываться сечение провода, максимальное напряжение, тип изоляции и другие характеристики.

Провід та кабель – кольорове маркування жил.Стаття vse-e.com / Новини

Будь-який електрик підтвердить, що монтаж та комутація кабелю або дроту це проста і досить приємна справа, особливо коли весь процес організований і етапи робіт йдуть за накатаною, заздалегідь організованою схемою, де абсолютно зрозуміло, якою буде наступна дія. У такому випадку майстру не потрібно напружуватися, обмірковуючи рішення ситуацій, що раптово виникають, а просто якісно і сумлінно виконувати свою роботу.

Найчастіше, причиною виникнення непередбачуваної ситуації є свобода дій деяких недобросовісних виробників кабельної продукції, коли у виробництві кабелі або дроті відсутня маркування струмонесучих жил. Крім цього, на території пострадянських раніше випускалися всі кабелі без маркування, а от проводка у багатьох будинках та квартирах залишилася ще з тих часів, на жаль.

Справді, дотримуватися всіх правил ДСТУ та ПУЕ, де чітко прописано, як саме потрібно проводити кольорове маркування ізоляції струмопровідних жил, досить просто. Але кустарні виробники, а потім деякі електрики все також продовжують вводити в оману клієнтів, демонструючи секрети своєї «майстерності».

Нехтування правилами – наслідки

Іноді в магазинах сьогодні можна побачити у кабелях та проводах ізоляцію жил усіх кольорів веселки та їх відтінків. Причина цього одна – непрофесіоналізм, недбале ставлення, а також інші не зовсім зрозумілі фактори, якими керуються виробники такої неякісної продукції. Якщо покупець не обізнаний про наслідки такої покупки, і продавець розрекламує йому даний товар, він з радістю здійснить покупку і буде задоволений зекономленими копійками на кожному метрі кабелю. Наприклад, купують дроти типу АПНВ, ППБН, ПУНП замість якісної кабельної продукції типу ПВС, ШВВП, АПВ та інші.
Як результат такої узгодженої діяльності горе-виробників і продавців, отримуємо плутанину при подальшому влаштуванні відповідальних ліній мережі, подальші проблеми при ремонті і навіть травми, спричинені ураженням електричним струмом з різними наслідками. Тому пропонуємо Вам сьогодні розібратися з кольоровим маркуванням жил, а також взяти до уваги ефективні шляхи вирішення «колірного хаосу», якщо він уже виник.

Безпека — правильне ставлення

Для нашої компанії «Мега-Кабель» всі питання, що стосуються безпеки, а також високі вимоги до якості продукції, що випускається і продається, стоять на першому місці. Це норма, яка дотримується кожним співробітником беззастережно. Як результат, ми можемо запропонувати нашим покупцям лише якісну кабельно-провідникову продукцію, яка відповідає всім нормам та правилам щодо якості та безпеки.
Вимог щодо забезпечення електробезпеки досить багато. Серед них варто виділити правильне ставлення щодо використання заземлювального дроту (його наукова назва – глухозаземляюча нейтраль). Захисне заземлення – річ необхідна. Від цього, як показує практика, залежить збереження життів людей. Що має у результаті? Насамперед те, що правильне маркування ізоляції жил проводів і кабелів 3-х фазних і 1-но фазних ліній, мереж дуже важлива. Так як це допомагає знизити ризики ураження електричним струмом, а також знижує витрати на ремонт і обслуговування об’єктів різної складності, дозволяє провести всі роботи на високому рівні якості. Крім цього, це підвищує і зручність користування самим споживачем, оскільки дозволяє якісь прості маніпуляції виконати самостійно, не викликаючи електриків.

Колірне маркування силового кабелю, основні вимоги

Для трифазних мереж

У нормальному вигляді шини у трансформаторних підстанціях мають бути: жовта – для фази А, зелена – для фази В, червона – для фази С, синя – для нульової робочої жили N, жовто-зелені смуги – для землі РЄ. Коли прокладка шини заземлення потрібно відкритим способом, її фарбують по всій довжині чорної червоної для захисту від корозії.
Отже, в кабелі та проводі по суті має бути кольорове маркування ізоляції по фазах А, В, С – відповідно, білої, чорної та червоної, для нейтралі – синя, для заземлення – жовто-зелена. Якщо є необхідність поєднати функціонал нульового робочого провідника і провідника заземлення, в такому випадку застосовують комбінацію двох кольорів: жовто-зеленого з мітками блакитного кольору, які наносяться в процесі монтажу на два кінці лінії, що прокладається.

Для однофазних мереж

Відповідно до вимог ПУЕ, яких повинен дотримуватися кожен електрик, використовується таке маркування:
Нейтральна жила (жила N, нульова) блакитного кольору, жила заземлення – жовто-зеленого кольору. При суміщенні робочого нульового та заземлюючого провідника (PE/N) кольорове двокольорове маркування, де поєднується жовтий і зелений кольори, а також ставляться мітки блакитного кольору на кінці лінії. Фазний провідник найчастіше має ізоляцію чорного або коричневого кольору, але згідно з ПУЕ, можливий варіант маркування червоного, фіолетового, рожево-білого, сірого, помаранчевого і навіть бірюзового кольорів ізоляції.
Варто відзначити, що сьогодні звичайно зустрічаються різні варіації поєднання такого кольорового маркування під однією загальною ізоляцією. Найпростіший спосіб вирішити питання: купити дійсно якісний кабель із правильним маркуванням. Але якщо такої можливості вже немає, пропонуємо Вам розглянути кілька способів вирішення ситуації, що вже виникла.

Отже, як правильно нанести кольорове маркування на неякісний кабель

1 варіант. Скористайтеся ПВХ-ізострічкою (або термозбіжною трубкою), яка має кольори, що відповідають вимогам ПУЕ. Беремо ізоленту потрібно кольору і обмотуємо кінець неправильно маркованої ізоляції жил, або обгортаємо термоусадкою відповідного потрібного кольору. У результаті в такий нехитрий спосіб отримуємо адекватне маркування жил кабелю і навіть якщо на об’єкті будуть використовуватися різні кабелі, плутанини вже можна буде уникнути.
2 варіант. Електрики можуть використовувати і перманентний маркер, що не змивається. Таким чином електрик може нанести спеціальні позначення на зовнішній або внутрішній ізоляції, а також в окремому документі, який потрібно зберегти для майбутніх ремонтів та експлуатації.
3 варіант. Можна використовувати так звані маркувальні бирки, найчастіше вони виготовляються з поліуретану. Це пристрій, який можна виготовити вручну або купити фабричні. Головний критерій – матеріал виготовлення має бути довговічним, написи наносяться чітко та ясно, не змиваються.
4 варіант. Включає кілька промислових пристосувань для зручного і довговічного нанесення маркування на жили. Це такі пристрої, як: прозорий контейнер для маркування, плоский кембрик або кольоровий прапорець для маркування, маркери з ефектом самоламінації, що не змиваються, а також інші досить ефективні та перевірені способи.

Підведемо підсумки

Найкращий спосіб подолати труднощі – це запобігти її виникненню заздалегідь. У нашому випадку все вирішується дуже просто. Гіпермаркет електротехніки vse-e.com пропонує своїм клієнтам тільки такі кабелі та проводи, де згодом додаткові грошові та трудові витрати при монтажі та експлуатації не будуть потрібні. Ми готові провести якісну консультацію щодо підбору кабельно-провідникової продукції та виробів для монтажу електропроводки, а також багатьох інших питань, виходячи з проектних рішень та вимог безпеки та надійності. Якість ДСТУ та розумна вартість – наші пріоритети на ринку кабельної продукції України.

Автор: МЕГА КАБЕЛЬ

Маркировка фаз — зачем нужна, особенности цветового обозначения в сетях по ПУЭ

Монтаж силовых кабельных линий относится к электротехническим работам, при выполнении которых соблюдение требований действующих нормативов обязательно. Их нарушение нередко приводит к серьезным авариям, таким, как выход из строя дорогостоящего устройства или оборудования. Невыполнение этих требований угрожает здоровью человека, подвергшегося воздействию высокого напряжения. Чтобы исключить возможность поражения персонала переменным током – требованиями ПУЭ предусмотрена маркировка жил питающего кабеля и сетевых шин.

Необходимость в маркировке фазных проводов

Цветовая маркировка проводников в составе кабельного изделия необходима и для того, чтобы при монтаже/ремонте электросетей или оборудования точно знать предназначение каждой жилы. В этом случае все операции по их подключению к нагрузке существенно упрощаются и ускоряются.

Вместе с тем снижается вероятность технологических ошибок, связанных с неправильным подсоединением фаз к электроустановке.

Цветовой маркер силовых проводников обязателен для электрических сетей, готовящихся к пуску в эксплуатацию. Он строго регламентируется действующими нормативными документами, включая ПУЭ и целый ряд ГОСТов. К последним относятся ГОСТ Р 50462 от 1992 года в п.3.1.1 которого отмечается, какие цвета изоляции и окраски шин допускается применять. Соответствие цветов и буквенных обозначений каждой из фаз определяется ГОСТом 28763 от 1990 года.

При отсутствии такой маркировки ни одна проверяющая комиссия не допустит к эксплуатации вновь вводящуюся или восстановленную электрическую сеть. При использовании проводников в одинаковой изоляции допускается помечать их специальными кембриками соответствующего цвета, одеваемыми на концы монтируемой жилы.

Маркировка фаз в кабеле по ПУЭ

Согласно ПУЭ для каждого электрического проводника, входящего в состав силового питающего кабеля предусмотрен «свой» цвет изоляционного покрытия. До последнего времени фазные жилы «распознавались» по следующим признакам:

• Фаза A или L1 маркировалась желтым цветом.
• Для фазы B или L2 предназначалась зеленая расцветка.
• Фазный провод C (L3) помечался красным цветом изоляции.

Нулевой рабочий проводник маркировался синим, а нулевой защитный – чередующимися узкими зелеными и желтыми полосками

Сегодня общепринятая система обозначений постепенно приводится в соответствие с европейским стандартом МЭК 60445. Согласно ему фаза A помечается коричневым цветом, B – черным, а C – серым.

Нулевой рабочий и защитный проводники имеют те же цвета, что предписываются ПУЭ. Новая система маркировки проводов разработана с тем расчетом, чтобы фазные проводники ни при каких обстоятельствах нельзя было спутать с нулевой жилой.

Порядок маркировки проводников в электрических сетях

К самым распространенным схемам организации действующих электросетей относятся:

• Трехфазная питающая силовая сеть на напряжение 380 Вольт.
• Однофазная подводка на 220 Вольт.
• Линии питания постоянным током.

В каждой из них используется заданное количество токопроводящих жил, определяемое функциональным назначением данной системы.

Порядок маркировки проводников в трехфазной цепи

В силовых трехфазных системах обычно задействуется от 3-х до 5-ти проводов, обеспечивающих не только передачу полезной мощности, но и защиту от поражения электрическим током. Эту функцию выполняет специальный защитный провод (PE), отличающийся особо выделяющейся маркировкой (чередующиеся зеленые и желтые полосы). В сетях с изолированной нейтралью нуль (N) отсутствует совсем. Поэтому в них задействованы только три шины, каждая из которых маркируется по уже рассмотренному выше фазному признаку.

В системе заземления типа TN-C-S, для которой характерно совмещение нулевого рабочего и защитного проводников, общее число жил равно четырем.

При раздельной прокладке этих шин потребуется пять проводов (считая землю), каждый из которых будет иметь соответствующую маркировку.

Порядок маркировки проводников в однофазной сети

В бытовых однофазных сетях, как правило, задействовано всего два проводника. Первый из них представляет одну из фаз (A, B или C), а второй является рабочим нулем. Их цвет выбирается согласно действующим стандартам.

Требованиями ПУЭ для подводки электрического питания к жилым домам предписывается прокладка третьего (защитного) провода.

Однако условия эксплуатации типовых бытовых сетей без обустроенного около дома надежного заземления не всегда позволяют сделать это.

Порядок маркировки проводников в линиях постоянного тока

В цепях постоянного тока, где отсутствуют фазные проводники, применяется особая маркировка. Для них характерно наличие только двух рабочих шин: положительной и отрицательной.

Первая обычно маркируется красным цветом, а вторая – синим.

Правила соблюдения маркировки фаз при монтаже

В зависимости от условий предстоящего монтажа, а также при наличии вспомогательного материала профессиональные электрики используют соответствующий вариант маркировки. Если кабель с набором проводов монтируется впервые – специалисты рекомендуют приобрести провода, изоляция которых имеет соответствующую расцветку.

Если провода или кабели уже находятся в эксплуатации (заведены в распределительные устройства) – маркировка осуществляется одним из следующих способов:

1. для различения жил одинокого цвета (в самонесущем проводе СИП, например) используются отрезки ПВХ трубок различного диаметра с буквенными надписями;
2. тот же вариант, но реализуемый путем применения отрезков термоусадочных трубок;
3. навешивание на проводники бирок из плотного картона с указанием назначения каждой конкретной жилы.

Во втором и третьем случаях надписи заклеиваются (изолируются) прозрачным скотчем, обеспечивающим их долгую сохранность.

Первый и второй способы маркировки гарантируют плотное прилегание меток к защитной оболочке кабеля, исключая их обрыв при протягивании через трубы.

Особенности цветовой маркировки шин в соответствие с последней редакцией ПУЭ

Требования нормативного документа распространяются на отдельные изолированные или неизолированные проводники, которые согласно п.1.1.29 должны быть обозначены цветами и цифрами в соответствии с положениями ГОСТ Р 50462. Маркировка фаз выполняется с обязательным соблюдением следующих правил:

• цветовое обозначение выполняется по всей длине распределительной шины;
• делать это следует и в том случае, если оно используется для интенсивного охлаждения материала или для его антикоррозионной защиты;
• в особых случаях можно наносить цветовое обозначение не по всей длине шин, а только непосредственно в местах их соединения.

Если доступ к неизолированным шинам, находящимся под напряжением, ограничен – допускается не обозначать их ни одним из предложенных способов.

В этом случае уровень безопасности и наглядности при работе на электроустановке не должен снижаться.

Помимо этих требований, ПУЭ обязывает присваивать специальные обозначения нулевым защитным проводникам. В электроустановках с действующим потенциалом до 1 кВ они должны иметь буквенную маркировку PE. Одновременно с этим их следует помечать цветом путем нанесения на поверхность шины чередующихся продольных или поперечных полос желтого и зеленого цветов.

Требованиями оговаривается ширина полосок, которая должна быть примерно одинакова. Нулевые рабочие шины помечаются буквенным индексом N и голубым цветом. Для совмещенных проводников используется маркировка PEN и специальное цветовое обозначение (голубая расцветка по всей длине плюс зелено-желтые полоски на концах).

Нужен качественный кабель?
Отправьте заявку и мы предложим лучшую цену!

Отправить заявку

Три основных типа этикеток для проводов и кабелей

Этикетки для проводов и кабелей являются неотъемлемой частью нашего современного мира. Будь то строительство нового здания, производство авиационной и аэрокосмической техники или создание офисной сети, маркировка проводов и кабелей используется для четкого определения того, что к чему подключено и существует ли какая-либо опасность. Используя этикетки для проводов и кабелей, такие как термоусадочные трубки, самоклеящиеся обертки и кабельные бирки, электрики, техники и монтажники могут гарантировать, что все, кто будет работать на строительной площадке в будущем, будут полностью осведомлены и смогут поддерживать или обновлять правильно и безопасно.



Компания Neumann Marking уже более 20 лет удовлетворяет потребности предприятий тяжелой промышленности в области идентификации проводов и кабелей. Мы не только поставляем ряд промышленных принтеров этикеток для различных применений, но также поставляем различные маркеры для кабелей и проводов любого размера, цвета и типа материала.



Хотите узнать больше о том, что мы предлагаем? Покупайте в Интернете промышленные принтеры для печати этикеток и расходные материалы здесь.



Три основных типа маркировки проводов и кабелей



Существует 3 основных типа маркировки проводов и кабелей, которые используются электриками, техниками и монтажниками сетей: термоусадочные этикетки, самоламинирующиеся этикетки для проводов и бирки для проводов/кабелей.



Термоусадочные этикетки



Иногда их называют маркерами жил, этикетками для проводов, этикетками для термоусадочных трубок, термоусадочными трубками или термоусадочными муфтами — это наиболее распространенная форма маркировки проводов в электрических панелях. Какой бы термин ни использовался в данной области, мы говорим о полиолефиновой термоусадочной трубке, пригодной для печати. Они используются в панелях различных размеров — от небольших электрических панелей транспортных средств, таких как краны, до больших панелей, используемых для питания электростанций.



Наиболее распространенные диаметры проводов для термоусадочных маркеров: 1/8” (3 мм), 3/16” (5 мм) и ¼” (8 мм), хотя они могут достигать 7/8” (21 мм). . Обычные калибры проводов для термоусадочных трубок: 16-22 AWG, 10-20 AWG, 8-12 AWG, 6-18 AWG, 2-8 AWG, 0-5 AWG и до 0000-1 AWG. Коэффициент усадки составляет 2:1 или 3:1, и доступны различные цветовые комбинации, такие как черный на белом, черный на желтом, черный на красном, черный на зеленом, черный на синем и белый на черном. Эти цветовые вариации доступны для конкретных приложений, таких как черный на красном для проводов пожарной сигнализации.



Здесь вы найдете множество разновидностей термоусадочных этикеток.



Посмотрите, как работает один из наших самых продаваемых термоусадочных принтеров для этикеток Impact AWMS-245 Plus.



Самоламинирующиеся этикетки для проводов



Этот тип маркировки проводов используется, когда необходимо идентифицировать кабель, но ваши провода заделаны, и вы не можете надеть на них муфту. Самоламинирующиеся этикетки для проводов и кабелей, или самоламинирующиеся этикетки, как их называют в тяжелой промышленности, предназначены для наматывания на провод и создания прозрачного защитного слоя вокруг этикетки.



Как правило, они изготавливаются из прозрачного полиэстера или винила с небольшой белой областью для печати. Установщик может либо написать от руки, либо использовать принтер этикеток, чтобы отметить легенду/сообщение с данными. Подобно самоклеящимся этикеткам, они вращаются и повторяются, их также можно использовать для обмотки проводов. Вращающиеся и повторяющиеся этикетки имеют один цвет, а данные печатаются на этикетке несколько раз, что позволяет читать их под любым углом.



Посмотрите краткую демонстрацию различных способов печати самоламинирующихся этикеток для проводов здесь.



Бирки для проводов/кабелей



Кабельные бирки или этикетки, прикрепленные к кабелям, обычно используются на кабелях большего диаметра, кабелепроводах, жгутах проводов и шлангах. Размеры варьируются от ¼”, 1/2” и ¾” в высоту и около 2 ½”-3” в ширину. При печати на термотрансферном принтере этикеток, таком как настольный принтер этикеток TSC TTP-247 или Impact AWMS-245 Plus, цвет обычно белый, а материал — прочный на разрыв полиэтилен. Затем установщик использует стяжки на молнии или кабельные стяжки из нейлона или нержавеющей стали для крепления к кабелям.



Проволочные и кабельные бирки могут быть очень доступной альтернативой ламикоидам или кабельным биркам из нержавеющей стали, для изготовления которых требуется дорогостоящий гравировальный станок. Огнестойкие кабельные бирки также доступны для специальных применений, таких как метки FRT в авионике, которые изготовлены из термопластичного полиэфир-полиуретанового материала и не содержат галогенов, устойчивы к гидролизу и микроорганизмам.



Приобретите наши самые популярные идентификационные бирки для проводов и кабелей здесь.



Принтеры этикеток, благодаря которым все это происходит



Существует ряд отличных настольных и портативных принтеров этикеток, которые можно использовать для печати этикеток для проводов и кабелей. Многие организации будут использовать комбинацию обоих способов, используя настольные принтеры для печати больших объемов при подготовке к установке проекта и используя портативные принтеры на рабочем месте для оперативной печати и корректировок. Но не верьте нам на слово — ознакомьтесь с этим примером из компании Fibertel Communications, где они рассказывают о принтерах и расходных материалах, которые они использовали для установки передачи данных в большом кампусе колледжа.



Если вы хотите поговорить с нашими экспертами по промышленной идентификации о ваших потребностях в идентификаторах проводов для вашего следующего проекта, позвоните нам по телефону 780-434-9152, бесплатный номер 1-800-268-7636 или напишите нам по адресу info@neumannmarking .ком.

Выбор размера маркера для маркировки проводов

  Маркировка электробезопасности Безопасность маркировки проводов

Содержание

Размер
1. Рекомендации по выбору маркера для проводов
   1. 03
   2. 02
   3. 03
   4. 030100
   5. Тип THW Н.Д.
   6. Тип THHN Н.Д.
   7. Тип ПВХ-провод Н.Д.
   8. Тип Тефлоновая проволока Н.Д.
2. Расшифровка сокращений маркировки проводов
   1. Печать маркеров проводов

      Эффективная система маркировки проводов может повысить эффективность и безопасность на рабочем месте. Стандартизированные этикетки помогают работникам быстро и легко идентифицировать кабели, что сокращает время, необходимое для выполнения задачи. Инцидентов также можно избежать, если рабочие будут уверены, что работают с правильными проводами.

      Выбор наилучшего способа маркировки проводов может оказаться сложной задачей, особенно для новичков в этом процессе. К счастью, понимание нескольких распространенных аббревиатур, которые используются при маркировке проводов, и того, какие факторы будут сильно влиять на ваше решение, может помочь вам выбрать лучшие маркеры для вашего проекта.

      Чтобы выбрать идеальную маркировку проводов для необходимого вам применения, необходимо учитывать определенные факторы, в том числе:

      • Условия окружающей среды. Если ваши провода соприкасаются с химическими веществами, водой или грязью, вам нужны прочные этикетки, изготовленные из материала, который выдержит эти воздействия. Это избавит вас от траты времени и денег на постоянную замену выцветшей маркировки проводов.
      • Маркерный материал. Для маркеров проводов доступны различные материалы, включая винил, нейлон и тефлон. Виниловые маркеры для проводов устойчивы к маслам и грязи, а нейлоновые и тефлоновые лучше подходят для проводов при экстремальных температурах или в среде с агрессивными химическими веществами.
      • Тип маркера для проводов. У вас также есть несколько вариантов для этого фактора — от маркеров с оберткой до рукавов (также известных как термоусадочные трубки) и ярлыков. Ваш выбор будет зависеть от того, сколько информации вам нужно разместить на этикетке, а также от того, является ли она временной или постоянной. Если имеется более одного провода, вы можете связать их вместе и пометить пучок биркой, прикрепленной кабельной стяжкой.

      Калибры используются для измерения диаметра круглых электропроводящих проводов. Независимо от того, используете ли вы гильзы или круговые маркеры, размер калибра на проводе, который вы пытаетесь маркировать, будет играть важную роль в обеспечении правильного размещения этикетки. Существует несколько стандартов сечения проволоки; Международная электротехническая комиссия (IEC) 60228 является международным стандартом для изолированных кабелей. Наиболее часто используемым в Соединенных Штатах является AWG, американский калибр проводов.

      Если вы знаете размер сечения вашего провода, вы можете рассчитать размер, необходимый для того, чтобы ваша этикетка надлежащим образом покрывала провод. Как правило, длина этикетки примерно в пять раз превышает внешний диаметр провода. Следующие таблицы являются полезными ссылками:

      Размер AWG.	Н.Д. мм (дюйм)	Окружность мм (дюйм)	Минимальная рекомендуемая высота этикетки мм (дюйм)
      18	2.74 (0.108)	8.64 (0.34)	12.70 (0.500)
      16	3.00 (0.118)	9.42 (0.37)	12.70 (0. 500)
      14	4.11 (0.162)	12.91 (0.51)	19.05 (0.750)
      12	4.55 (0.179)	14.29 (0.56)	25.40 (1.000)
      10	5.05 (0.199 )	15,86 (0,63)	25.40 (1.000)
      8	7.01 (0.276)	22.01 (0.87)	38.10 (1.500)
      6	8.20 (0.323)	25.75 (1.02)	38.10 ( 1.500)
      4	9.45 (0.372)	29.67 (1.17)	44.45 (1.750)
      3	10.19 (0.401)	32.00 (1.26)	50.80 (2.000)
      2	11,00 (0,433)	34.54 (1.36)	50.80 (2.000)
      1	12.90 (0.508)	40.51 (1.60)	63.50 (2.500)
      1/0	13.95 (0.549)	43. 80 (1.72)	63.50 (2.500)
      2/0	15.11 (0.595)	47.45 (1.87)	76.20 (3.000)
      3/0	16.43 (0.647)	51,59 (2,03)	76,20 (3,000)
      4/0	17.91 (0.705)	56.24 (2.21)	88.90 (3.500)

      Size AWG.	Н.Д. мм (дюйм)	Окружность мм (дюйм)	Минимальная рекомендуемая высота метки мм (дюйм)
      18	2,2664999999	18	2,2669)	18	2,2669)	18	2,264
      18	2,299) 6 18	2,264
      18
      .
      16	2,54 (0,100)	7,98 (0.31)	12.70 (0.500)
      14	2.67 (0. 105)	8.38 (0.33)	12.70 (0.500)
      12	3.10 (0.122)	9.73 (0.38)	12.70 (0.500)
      10	3.89 (0.153)	12.21 (0.48)	19.05 (0.750)
      8	5.54 (0.218)	17.40 (0.68)	25.40 ( 1.000)
      6	6.53 (0.257)	20.50 (0.81)	31.75 (1.250)
      4	8.33 (0.328)	26.16 (1.03)	38.10 (1.500)
      3	9.04 (0.356 )	28.39 (1.12)	44.45 (1.750)
      2	9.86 (0.388)	30.96 (1.22)	50.80 (2.000)
      1	11.43 (0.450)	35.89 (1,41)	57,15 (2,250)
      1/0	12.47 (0.491)	36.16 (1.54)	63.50 (2.500)
      2/0	13. 64 (0.537)	42.83 (1.69)	63.50 (2.500)
      3/0	14.94 (0.588)	46.91 (1.85)	69.85 (2.750)
      4/0	16.41 (0.646)	51.53 (2.03)	76.20 (3.000)

      Размер АВГ.	Н.Д. mm (inch)	Circumference mm (inch)	Minimum Recommended Label Height mm (inch)
      22	1.57 (0.062)	4.93 (0.19)	7.62 (0.300)
      20	1.75 (0.069)	5.50 (0.22)	7.62 (0.300)
      18	2.00 (0.079)	6.28 (0.25)	12.70 (0.500)
      16	2.34 (0.092)	7.53 (0.29)	12.70 (0.500)
      14	3.50 (0. 138)	10.99 (0.43)	19.05 (0.750)
      12	4.01 (0.158)	12.59 (0.50)	19.05 (0.750)
      10	4.65 (0.183)	14.60 (0.57)	25.40 (1.000)
      8	6.35 (0.250)	19,94 (0,79)	31,75 (1,250)

      18
      2)

      Размер AWG.	Н.Д. mm (inch)	Circumference mm (inch)	Minimum Recommended Label Height mm (inch)
      22	1.52 (0.060)	4.77 (0.19)	7.62 (0.300)
      20	1,73 (0,068)	5,43 (0,21)	7,62 (0,300)
      6.31 (0.25)	12.70 (0.500)
      16	2.26 (0.089)	7.10 (0.28)	12. 70 (0.500)

      Common abbreviations in wire marking include:

      • AWG: American Wire Gauge, стандартизированная система для определения диаметра токопроводящих проводов. Чем больше AWG, тем меньше физический размер провода — например, 18 AWG приблизительно равен 2 мм в диаметре.
      • O.D.: Внешний диаметр, который представляет собой диаметр кабеля.
      • ПВХ: Синтетический пластиковый полимерный материал, который широко используется в изоляции кабелей и проводов, а также в виниловых этикетках.
      • Провод THW: Это одножильный провод с огнестойкой, влагостойкой и термостойкой изоляцией. Обычно он используется для фидерных и ответвленных цепей, а также в проводке зданий. Он рассчитан на 75°C во влажном или сухом состоянии.
      • THHN Провод: Это одножильный проводник с огнестойкой и термостойкой изоляцией. Обычно он используется для определенных приборов, цепей управления и проводки станков.
