Как выбрать подходящий контроллер RGB с пультом для светодиодной ленты. Какие бывают типы и протоколы связи контроллеров. На что обратить внимание при выборе контроллера RGB. Какие функции предлагают современные контроллеры для управления светодиодной подсветкой.
Что такое RGB-контроллер и для чего он нужен
RGB-контроллер — это устройство для управления цветом и яркостью светодиодной RGB-ленты или других RGB-светильников. Он позволяет:
- Выбирать любой цвет из палитры RGB
- Регулировать яркость подсветки
- Включать различные динамические эффекты и режимы
- Синхронизировать работу нескольких светодиодных лент
Большинство RGB-контроллеров комплектуются пультом дистанционного управления для удобного управления подсветкой на расстоянии. Это позволяет легко менять цвета и эффекты, не подходя к самому контроллеру.
Основные типы RGB-контроллеров
По способу управления RGB-контроллеры делятся на несколько типов:
1. Проводные контроллеры
Самые простые и бюджетные модели. Управление осуществляется кнопками на корпусе контроллера. Основной недостаток — необходимость подходить к контроллеру для смены режимов.
2. ИК-контроллеры
Управляются с помощью инфракрасного пульта. Преимущества:
- Низкая стоимость
- Простота использования
Недостатки:
- Небольшой радиус действия (до 5-8 метров)
- Необходимость прямой видимости между пультом и контроллером
3. RF-контроллеры
Работают по радиоканалу. Основные преимущества:
- Большой радиус действия (до 20-30 метров)
- Не требуют прямой видимости
- Возможность управления через стены и другие препятствия
Недостаток — более высокая стоимость по сравнению с ИК-моделями.
4. Wi-Fi контроллеры
Управляются через Wi-Fi с помощью смартфона или планшета. Позволяют настраивать подсветку из любой точки дома. Часто поддерживают голосовое управление через Алису, Siri или Google Assistant.
Ключевые характеристики при выборе RGB-контроллера
На что обратить внимание при выборе контроллера для светодиодной RGB-ленты:
Напряжение питания
Должно соответствовать напряжению вашей светодиодной ленты — обычно это 12В или 24В. Использование контроллера с неподходящим напряжением может привести к выходу из строя ленты или контроллера.
Максимальный ток нагрузки
Определяет, какую длину светодиодной ленты можно подключить к контроллеру. Стандартные значения:
- 6А — до 5-10 метров ленты
- 12А — до 10-20 метров
- 18А и более — для больших инсталляций
Количество каналов
Для управления RGB-лентой нужен 3-канальный контроллер (по каналу на каждый цвет). Для RGBW-ленты потребуется 4-канальный контроллер.
Протокол связи
Определяет способ управления и дальность действия пульта:
- ИК — до 5-8 метров, требует прямой видимости
- RF — до 20-30 метров, работает через препятствия
- Wi-Fi — управление со смартфона из любой точки
Функциональные возможности RGB-контроллеров
Современные RGB-контроллеры предлагают широкий набор функций для управления светодиодной подсветкой:
Выбор цвета
Базовая функция любого RGB-контроллера. Способы выбора цвета:
- Предустановленные цвета на пульте
- Плавная настройка оттенка
- Выбор из расширенной палитры (до 16 миллионов цветов)
Регулировка яркости
Позволяет настраивать интенсивность свечения от минимума до максимума. Диапазон регулировки обычно составляет от 1% до 100%.
Динамические эффекты
Большинство контроллеров имеют встроенные программы смены цветов и эффектов:
- Плавное переливание цветов
- Стробоскоп
- Бегущие огни
- Случайная смена цветов
Синхронизация с музыкой
Некоторые модели оснащены микрофоном и могут менять цвета и эффекты в такт музыке. Это создает потрясающую атмосферу на вечеринках.
Особенности монтажа и подключения RGB-контроллера
При установке RGB-контроллера важно учитывать несколько моментов:
Размещение контроллера
Контроллер лучше располагать в легкодоступном месте для удобства подключения и настройки. При этом его желательно скрыть от прямого взгляда.
Подключение питания
Контроллер подключается между блоком питания и светодиодной лентой. Важно правильно рассчитать мощность блока питания, чтобы она соответствовала потребляемой мощности ленты.
Соединение с лентой
Для подключения обычно используются специальные коннекторы или пайка. При пайке важно соблюдать полярность и не допускать замыканий.
Настройка пульта
Для некоторых моделей может потребоваться синхронизация пульта с контроллером. Процедура обычно описана в инструкции.
Популярные модели RGB-контроллеров
Рассмотрим несколько популярных моделей RGB-контроллеров с различными характеристиками:
1. Контроллер RGB SLR-01 (Camelion)
- Тип: ИК-контроллер
- Напряжение: 12В
- Максимальный ток: 6А
- Количество кнопок на пульте: 24
- Особенности: простота использования, доступная цена
2. Контроллер RGB RF-433 144W
- Тип: RF-контроллер
- Напряжение: 12В/24В
- Максимальный ток: 12А
- Радиус действия пульта: до 20 метров
- Особенности: сенсорный пульт, память на 6 пользовательских цветов
3. Контроллер RGB WiFi-104
- Тип: Wi-Fi контроллер
- Напряжение: 5В-24В
- Максимальный ток: 10А
- Управление: через смартфон (iOS/Android)
- Особенности: голосовое управление, синхронизация с музыкой
Советы по эксплуатации RGB-контроллера
Чтобы продлить срок службы контроллера и обеспечить его стабильную работу, следуйте этим рекомендациям:
- Не превышайте максимально допустимую нагрузку на контроллер
- Обеспечьте хорошую вентиляцию в месте установки контроллера
- Защитите контроллер от влаги и пыли
- Периодически проверяйте надежность соединений
- Используйте качественные блоки питания, соответствующие мощности вашей системы
Соблюдение этих простых правил поможет вам наслаждаться красивой RGB-подсветкой долгие годы.
Контроллер RGB c RF пультом LD-RF44 controller 6A, 72W 28010
| Технические характеристики | |
| Напряжение питания | DC 12/24 В |
| Максимальный ток нагрузки на канал | 2 А *3 канала |
| Максимальная общая мощность нагрузки | 12в-72w, 24в-144w |
| Количество каналов | RGB 3 канала |
| Тип подключения | Общий анод |
| Рабочая температура | -20°C ~ +60°C |
| Размер пульта ДУ | 125х56х7 мм |
| Вес | 60 г |
| Дальность действия сигнала | 20 м |
Отправить заявку | |
Многофункциональный контроллер для светодиодных источников света.
- Комплектуется RF пультом ДУ с 44 кнопками.
- Пульт ДУ прост в использовании и удобен в эксплуатации.
Вы можете выбрать нужный цвет одним нажатием кнопки. - Контроллер может использоваться для управления различными светодиодными источниками света, такими как: светодиодная лента, светодиодные светильники, линейные прожекторы и другие устройства.
- В контроллер заложены программы различных динамических эффектов, таких как последовательное переключение цветов, плавная смена цветов и другие.
- 6 кнопок памяти предустановленных пользовательских цветов.
- Отличается простотой подключения и удобством в монтаже.
Инструкция по включению:
1. Отключите устройство. Соедините провода с клеммником контроллера, проследите, чтобы не было замыканий. Включите устройство.
2. Следуйте схеме управления контроллера ПДУ.
Функциональные кнопки:
Описание пульта ДУ
На пульте дистанционного управления расположены 44 кнопки. Назначение кнопок приведено в таблице. Расположение ячеек таблицы соответствует расположению кнопок на пульте ДУ.
Перепрограммирование выходного разъема
Для удобства подключения, распределение каналов RGB по контактам выходного разъема можно изменять.
Это бывает необходимо, когда разъем подключения ленты к контроллеру установлен непосредственно на ленте, и связано с тем, что расположение контактов RGB на ленте не всегда одинаково. Для перепрограммирования произведите следующие действия.
- Подключите контроллер и подайте на него питание;
- Нажмите кнопку «OFF», чтобы выключить его;
- Нажмите кнопку , контроллер перейдет в режим настройки последовательности каналов. В этот момент светодиодная лента будет воспроизводить текущую последовательность;
- Нажмите кнопку , чтобы выбрать последовательность R, G, B;
- Нажмите кнопку , чтобы выбрать последовательность G, R, B;
- Нажмите кнопку , чтобы выбрать последовательность B, R, G;
- Выбрав нужную последовательность , нажмите кнопку , чтобы сохранить её. После чего светодиодная лента погаснет;
- Нажмите кнопку “ON”, чтобы включить контроллер ;
- Нажимая кнопки выбора цвета на пульте, проверьте соответствие цветов;
Настройка пользовательских цветов
Если Вы хотите установить цвет, которого нет на пульте контроллера, Вы можете настроить и запомнить практически любой цвет.
Для этого на пульте предусмотрены 6 кнопок памяти предустановленных пользовательских цветов (DIY1—DIY6) и кнопки регулировки уровня отдельно по каждому каналу RGB.
- Нажатие кнопки DIY включает предустановленный цвет. В этом же режиме можно менять предустановку.
- Установите нужный цвет, изменяя пропорции красного, зеленого и синего цветов с помощью соответствующих кнопок со стрелками в зоне DIY пульта ДУ.
- Чтобы запомнить цвет и выйти из режима настройки пользовательского цвета, нажмите любую кнопку, кроме кнопок в зоне DIY.
- Последующие нажатия кнопки DIY активируют сохраненный цвет.
- Выполните описанную выше процедуру для каждой из 6-ти кнопок DIY.
Последовательное подключение:
Параллельное подключение:
Эксплуатация:
1. Не устанавливайте и не эксплуатируйте контроллер, в местах с сильным электромагнитным и грозовым излучением, высоким атмосферным давлением.
2. Убедитесь, что контроллер установлен правильно и обеспечен цепями защиты по току и мерам пожарной безопасности.
3. Обеспечьте контролер правильной эксплуатационной температурой и вентиляцией.
4. Проверьте правильное входное напряжение и максимальный ток нагрузки на контроллер.
5. Связывайтесь с поставщиком для выяснения причин неисправности и эксплуатации.
6. Пользователь контроллера должен самостоятельно ознакомиться с правилами эксплуатации, а также с последствиями, которые могут возникнуть в связи с возможной ошибкой эксплуатации.
Габариты:
ИК-контроллер и пульт для светодиодных лент SLR-01, Camelion
Светодиодное освещение → Блоки питания для светодиодных лент
Идентификатор товара
364513
С этим товаром часто покупают
Блок питания для светодиодных лент LD-01-150 12V, IP20, CamelionМощный блок питания в перфорированном алюминиевом корпусе для установки внутри помещения |
Светодиодная лента с высокой водостойкостью. |
Лента светодиодная SL-5050-30-C01W 5 м, CamelionЭластичная лента со 150 закрепленными на ней светодиодами. Используется для освещения и декоративного оформления |
|
1982 р. |
2300 р. |
1858 р. |
Коннектор для светодиодной ленты SLC-08 (1 шт), CamelionУстройство, предназначенное для соединения частей светодиодной ленты без применения пайки |
Коннектор для светодиодной ленты SLC-09 (1 шт.), CamelionЧетырехжильный соединительный кабель с разъемом для многоцветной светодиодной ленты шириной 10 мм |
|
|
70 р. |
190 р. |
54 р. |
Может применяться для подсветки уличных объектов
Выбор контроллера RGB и пульта дистанционного управления
Значение RGB
Цветовая модель RGB (RGB) означает красный-зеленый-синий, в которой три основных цвета складываются вместе различными способами для воспроизведения различных цветов, из которых вы можете выбрать на вашем пульте. Красный, зеленый и синий могут варьироваться по интенсивности и могут быть объединены для получения любых цветов в цветовом спектре. Вы также можете увидеть информацию, относящуюся к «многоцветному», что является еще одним термином для RGB.
Типы контроллеров и пультов RGB
Помимо проводного контроллера без пульта, контроллеры RGB поставляются с двумя типами протоколов связи между пультом и контроллером.
1. IR (Infra Red) — самый экономичный доступный протокол связи между удаленным контроллером и контроллером. Он имеет небольшой радиус действия (около 5 м), и пульт дистанционного управления должен находиться на прямой линии с датчиком.
2. RF (радиочастота) — более практичный и усовершенствованный протокол. Он имеет радиус действия до 30 м и позволяет пользователю скрыть свой контроллер, поскольку пульт дистанционного управления не должен находиться в пределах прямой видимости контроллера.
Емкость контроллера
Емкость вашего контроллера — это еще одна вещь, которую вы должны принять во внимание. Недорогие контроллеры будут иметь ограничение в 6 ампер, что ограничивает вас в количестве светодиодных лент, которые вы можете подключить к своему контроллеру. Например, вы не сможете подключить 20-метровый светодиод к контроллеру, поддерживающему только 6А.
Вот краткое описание того, чего вы можете достичь, в зависимости от силы тока и напряжения (убедитесь, что ваш блок питания соответствует требуемой мощности для вашей установки):
12 Вольт
6A: до 10 метров RGB 150 или до 5 метров RGB 300
12A и более: до 20 метров RGB 150 или до 10 метров RGB 300.
Вы не можете достичь большей длины на 12В, даже если ваш контроллер имеет большую мощность. Если для вашего проекта требуется более 20 м полос, используйте систему Multi Zone.
24 В
6A: до 20 метров RGB 150 или до 10 метров RGB 300
12A и больше: до 20 метров RGB 150 или до 20 метров RGB 300. Вы не можете достичь большей длины на 24В, даже если ваш контроллер имеет большую мощность. Если для вашего проекта требуется более 20 м полос, используйте систему Multi Zone.
Хотя большинство наборов контроллеров/пультов дают вам прямой доступ к вашему цвету, вы также найдете наборы, в которых вам придется перебирать цвета, чтобы выбрать тот, который вы выберете. Они называются последовательными комплектами.
Все контроллеры, независимо от цены, емкости или протокола связи, предлагают функцию затемнения и различные режимы автоматической смены цвета. Мы рекомендуем вам посетить страницу продукта интересующего вас контроллера для получения более подробной информации.
Краткое справочное руководство с описанием основных характеристик контроллеров RGB, доступных на сайте www.ledmontreal.com
Проводной контроллер
Рабочее напряжение: 12 В
Емкость: 6 А Проводной контроллер
ИК-контроллеры:
24-кнопочный пульт и контроллер для светодиодных лент RGB
Рабочее напряжение: 12 В
Емкость: 6 А
Доступ к цвету: Прямой
Доступные цвета: 16
Основные характеристики: очень популярная модель для начинающих, поскольку она доступна по цене и проста в эксплуатации.
24-клавишный пульт дистанционного управления и контроллер для светодиодных лент RGB
44-клавишный пульт дистанционного управления и контроллер для светодиодных лент RGB
Рабочее напряжение: 12 В и 24 В
Емкость: 6 А Это сами) ваши собственные цвета
Основные возможности: позволяет пользователю настраивать уровни красного, зеленого и синего для создания и сохранения пользовательских цветов
44-клавишный пульт дистанционного управления и контроллер для светодиодных лент RGB
Звуковой контроллер для светодиодных лент RGB
Рабочее напряжение: 12 В и 24 В
Емкость: 12 А
Доступ к цвету: Прямой
Доступные цвета: 16
управляет изменением цвета синхронно с музыкой.
Может также использоваться в качестве стандартного контроллера.
Звуковой контроллер для светодиодных лент RGB
Радиочастотные контроллеры:
10 Ключ RF Remote и контроллер для светодиодных лент RGB
Рабочее напряжение: 12 В и 24 В
Емкость: 12 А
Доступ к цветам: Последовательный
Доступные цвета: 20
Основные характеристики: Компактный и эффективный, простой в эксплуатации, отличная цена за 19,95 долларов США
10 Key RF Remote and Controller for RGB LED Strips

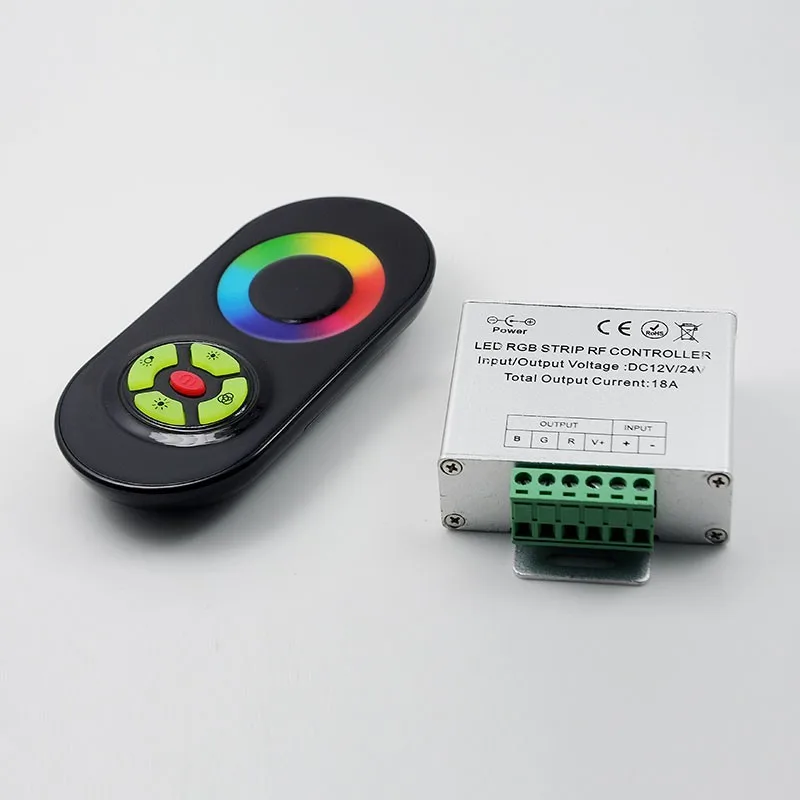

Усовершенствованный сенсорный радиочастотный звуковой контроллер и пульт дистанционного управления для RGB-светодиодных лент
Рабочее напряжение: 12 В и 24 В
Емкость: 18 А
Доступ к цвету: Прямой
Доступные цвета: 256
Основные характеристики: Пульт поставляется с удобной подставкой. Имеет вход 3,5 мм для управления музыкой. Имеет музыкальную функцию, которая управляет изменением цвета синхронно с музыкой.
Может также использоваться в качестве стандартного контроллера.
Усовершенствованный сенсорный радиочастотный звуковой контроллер и пульт дистанционного управления для RGB-светодиодных лент
Многозональный радиочастотный контроллер
Рабочее напряжение: 12 В и 24 В
Емкость: 18 А
Доступ к цвету: Прямой
Доступные цвета: 256 к этому пульту и разделите вашу установку на 4 зоны. Если вам требуется длина более 20 м, подключите несколько контроллеров к одной и той же зоне, и все они будут менять цвета вместе, как если бы это была одна установка. Вы также можете управлять этим комплектом через свой смартфон или планшет с помощью нашего контроллера Wi-Fi.
Радиочастотный контроллер для нескольких зон
24 В Дим-контроллер радио, 80 Вт, вкл. накладной пульт дистанционного управления имитация нержавеющей стали
Чтобы иметь возможность использовать Геру в полном объеме, мы рекомендуем активировать Javascript в вашем браузере.
Этот веб-сайт использует файлы cookie, которые необходимы для технической работы веб-сайта и устанавливаются всегда. Другие файлы cookie, которые предназначены для повышения удобства использования этого веб-сайта, в целях прямой рекламы или для упрощения взаимодействия с другими веб-сайтами и социальными сетями, устанавливаются только с вашего согласия.
Технически требуется
Эти файлы cookie необходимы для основных функций магазина.
«принять все файлы cookie» файл cookie
«отклонить все файлы cookie» файл cookie
CSRF-токен
Изменение валюты
Кэширование для конкретного клиента
настройки файлов cookie
признание клиентов
индивидуальные цены
выбранный магазин
сессия
Функции комфорта
Эти файлы cookie используются для того, чтобы сделать процесс покупки еще более привлекательным, например, чтобы узнать посетителя.
блокнот
статистика и отслеживание
Диспетчер тегов Google / Google Analytics
партнерская программа
обнаружение конечного устройства
- Закрыть меню
Светодиодный диммер 24 В
Описание:
Регулятор яркости 24 В постоянного тока с закрытым пультом дистанционного управления для поверхностного монтажа в исполнении из нержавеющей стали и настенного монтажа, с функцией памяти (после отключения от сети восстанавливается последняя настройка), вкл.
аккумулятор, кабель питания с двумя светодиодными 24-контактными вилками и 12-контактным распределителем для светильников
Соединение:
LED-Trafo DC 24 В
Особенности:
- для светильников со штекером LED 24?
- простое штекерное соединение для новых или существующих установок?
- с функцией памяти (после отключения от сети восстанавливается последняя настройка)
- пульт дистанционного управления: диммирование и переключение (рабочее расстояние 15 м / менее для стен и потолков)
- Пульт дистанционного управления для поверхностного монтажа с настенным креплением
- несколько радиоконтроллеров можно активировать одновременно с помощью пульта дистанционного управления или на каждый канал?
- НОВИНКА: все контроллеры с функциями «Soft Off» и «Multicontrol» (с одним контроллером можно использовать до 7 различных радиопередатчиков)?
Номер заказа:
61500050523
артикул в наличии
1234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677787980818283848586878889909192939495969798991001011021031041051061071081091101111121131141151161171181191201211221231241251261271281291301311321331341351361371381391401411421431441451461471481491501511521531541551561571581591601611621631641651661671681691701711721731741751761771781791801811821831841851861871881891192193194195196197198199200
доступные версии
Выберите один из вариантов ниже.
Текущий выбранный выделен цветом.
hera-shop.com/en/products/accessory/light-control-24v-dim-controller-radio-80w-incl.-surface-mounted-remote-control-stainless-steel-look-61500050523″>
hera-shop.com/en/products/accessory/light-control-24v-dim-controller-radio-80w-without-remote-control-only-as-extension-for-controllers-incl.-remote-control-20805003002″>
hera-shop.com/en/products/accessory/light-control-24v-dim-controller-1-10v-80w-with-12-way-distributor-20805003001″>
hera-shop.com/en/products/accessory/light-control-wall-switch-dim-zigbee-alexa-white-21703250101″>
