Керамический транзистор. Керамические транзисторы: разновидности, применение и характеристики — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое керамические транзисторы. Какие бывают виды керамических транзисторов. Где применяются керамические транзисторы. Каковы основные характеристики керамических транзисторов. Как выбрать подходящий керамический транзистор.

Содержание

Что такое керамический транзистор и его особенности

Керамический транзистор представляет собой полупроводниковый прибор, корпус которого выполнен из керамического материала. Основное отличие от обычных транзисторов заключается именно в керамическом корпусе, который обладает рядом преимуществ:

Высокая теплопроводность — керамика эффективно отводит тепло от полупроводникового кристалла
Механическая прочность — керамический корпус устойчив к механическим воздействиям
Герметичность — керамика надежно защищает внутренние компоненты от влаги и загрязнений
Стабильность параметров при изменении температуры
Возможность работы при высоких температурах (до 300-400°C)

Благодаря этим особенностям керамические транзисторы широко применяются в силовой электронике, высокочастотных схемах, автомобильной электронике и других областях, где требуется надежная работа в жестких условиях эксплуатации.

Основные виды керамических транзисторов

Существует несколько основных видов керамических транзисторов:

1. Биполярные керамические транзисторы

Это классические транзисторы с тремя выводами (эмиттер, база, коллектор), управляемые током базы. Применяются для усиления и коммутации сигналов.

2. Полевые керамические транзисторы

Управляются напряжением на затворе. Делятся на транзисторы с изолированным затвором (MOSFET) и с управляющим p-n переходом (JFET). Широко используются в силовой электронике.

3. Высокочастотные керамические транзисторы

Специальная конструкция обеспечивает работу на частотах до нескольких ГГц. Применяются в радиопередающих устройствах, усилителях СВЧ-диапазона.

4. Мощные керамические транзисторы

Рассчитаны на большие токи и напряжения. Керамический корпус эффективно отводит тепло. Используются в силовых преобразователях, источниках питания.

Области применения керамических транзисторов

Благодаря своим уникальным свойствам керамические транзисторы нашли широкое применение в различных областях электроники:

Силовая электроника — преобразователи напряжения, инверторы, источники питания
Высокочастотная техника — усилители мощности, радиопередатчики
Автомобильная электроника — системы зажигания, управления двигателем
Промышленная автоматика — приводы, датчики, контроллеры
Измерительное оборудование — осциллографы, анализаторы спектра
Медицинская техника — томографы, рентгеновские аппараты

Особенно востребованы керамические транзисторы там, где требуется надежная работа в жестких условиях — при высоких температурах, механических нагрузках, воздействии агрессивных сред.

Ключевые характеристики керамических транзисторов

При выборе керамического транзистора необходимо учитывать следующие основные параметры:

Максимальное напряжение коллектор-эмиттер (для биполярных) или сток-исток (для полевых)
Максимальный ток коллектора/стока
Коэффициент усиления по току (для биполярных)
Крутизна характеристики (для полевых)
Максимальная рассеиваемая мощность
Граничная частота усиления
Тепловое сопротивление переход-корпус
Диапазон рабочих температур

Эти параметры определяют возможности применения транзистора в конкретной схеме. Важно выбирать транзистор с запасом по основным характеристикам для обеспечения надежной работы.

Преимущества и недостатки керамических транзисторов

Керамические транзисторы обладают рядом преимуществ по сравнению с транзисторами в пластиковых корпусах:

Преимущества:

Высокая теплопроводность и эффективный отвод тепла
Возможность работы при высоких температурах (до 300-400°C)

Механическая прочность и устойчивость к вибрациям
Герметичность и защита от влаги
Стабильность параметров в широком диапазоне температур
Длительный срок службы

Недостатки:

Более высокая стоимость по сравнению с пластиковыми аналогами
Большие габариты и вес
Сложность автоматизированного монтажа
Хрупкость керамики при сильных механических воздействиях

Несмотря на некоторые недостатки, преимущества керамических транзисторов делают их незаменимыми во многих областях применения, особенно в силовой и высокочастотной электронике.

Технология производства керамических транзисторов

Производство керамических транзисторов — сложный многоступенчатый процесс, включающий следующие основные этапы:

Изготовление полупроводникового кристалла с необходимой структурой
Формирование контактных площадок и металлизация кристалла
Изготовление керамического корпуса методом прессования или литья
Монтаж кристалла в корпус и разварка выводов

Герметизация корпуса специальными стеклами или керамическими крышками
Финальное тестирование и сортировка готовых транзисторов

Особое внимание уделяется чистоте производства и контролю качества на всех этапах. Это обеспечивает высокую надежность и стабильность параметров керамических транзисторов.

Выбор керамического транзистора для конкретного применения

При выборе керамического транзистора для конкретной задачи необходимо учитывать следующие факторы:

Тип транзистора (биполярный, полевой, высокочастотный и т.д.)
Требуемые электрические параметры (напряжение, ток, мощность)
Рабочая частота схемы
Условия эксплуатации (температура, влажность, вибрации)
Способ монтажа и тип корпуса
Стоимость и доступность компонента

Рекомендуется выбирать транзистор с некоторым запасом по основным параметрам для обеспечения надежной работы. Также важно учитывать рекомендации производителя по применению конкретных моделей транзисторов.

При возникновении сложностей с выбором лучше проконсультироваться со специалистом или обратиться к техническойподдержке производителя. Правильный выбор керамического транзистора позволит обеспечить надежную и эффективную работу электронного устройства в течение длительного времени.

Керамические прокладки для транзисторов из оксида алюминия

Тип: керамическая прокладка для транзистора
Материал: оксид алюминия Al₂O₃
Цвет: белый
Плотность: ≥3.6g/cm3
Максимальная рабочая температура: 1600℃
Водопоглощение: 0%

Технический параметр	Единица измерения	96% Alumina Ceramics	99% Alumina Ceramics	99.7% Alumina Ceramics
Максимальная температура использования	℃	1600	1700	1700
Гигроскопичность	%	0	0	0
Твердость	Gpa	≥85	≥89	≥89
Предел прочности на изгиб	MPa (psi x 103)	336	550	550
Предел прочности на сжатие	MPa (psi x 103)	2000	2500	2500
Вязкость разрушения	Mpa	4~5	5. 6	6
Теплопроводность	W/m °K	18-25	30	30.4
Термостойкость	°C	220	180-220	180-220
Диэлектрическая проницаемость		9.4	9.8	9.8
Диэлектрическая прочность	kV/mm	16	22	22

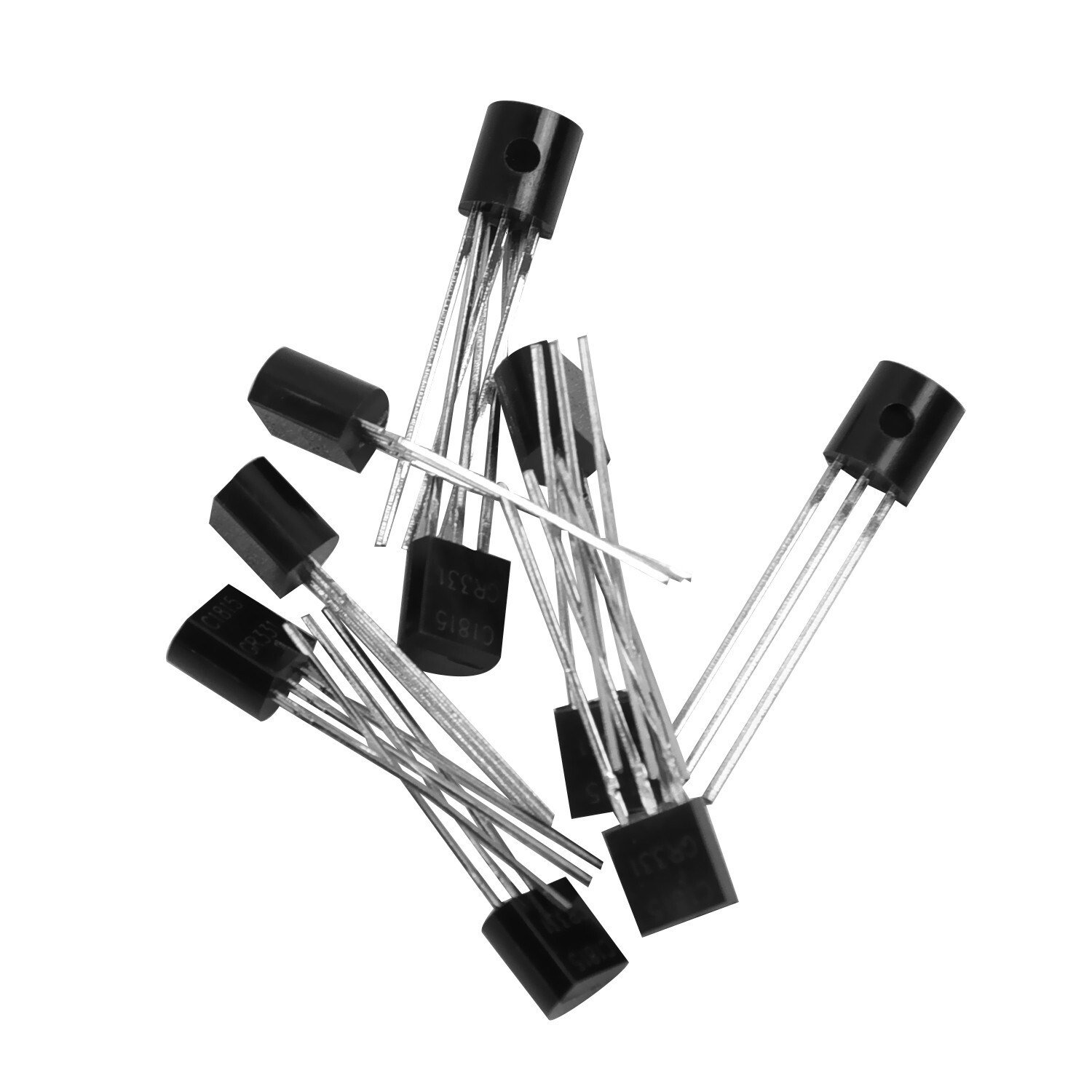

Что такое транзистор и с чем его едят?

Транзистор — полупроводниковый триод. Это уникальный радиокомпонент, изобретение которого перевернуло мир радиоэлектроники! Именно благодаря транзисторам мы имеем всю эту цифровую технику, которая нас окружает! Транзисторы есть в любом современном цифровом устройстве, начиная от простых цифровых часов, и заканчивая сложнейшими компьютерами.

Обычно транзисторы имеют три вывода. Каждый транзистор, это полупроводниковый радиокомпонент, который позволяет входящему электрическому сигналу управлять током в электрической сети. В электрических цепях транзисторы необходимы для усиления сигнала, его изменения или же генерации.

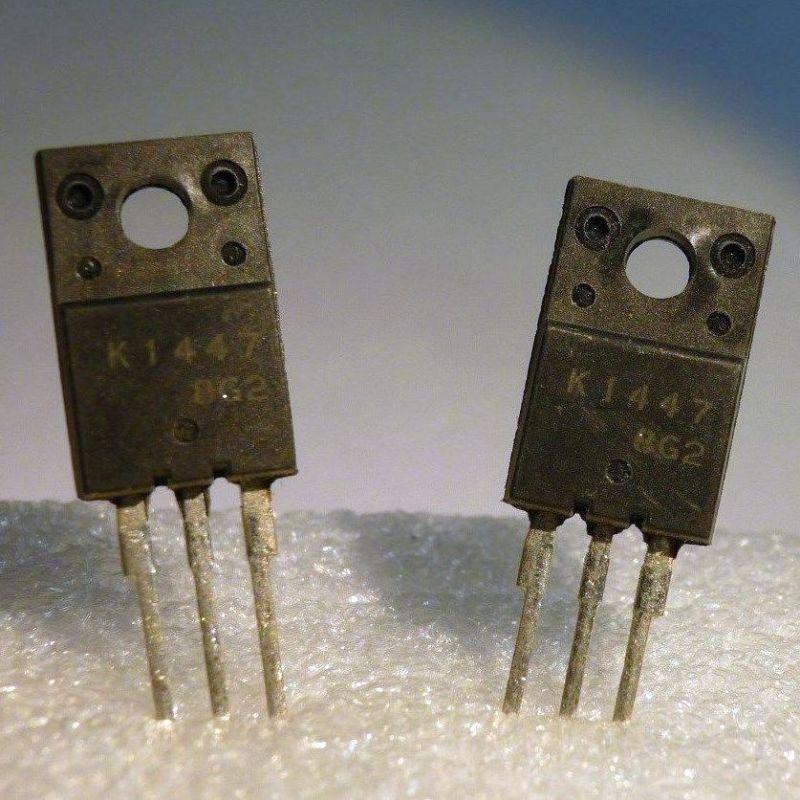

Существует две основные группы транзисторов — биполярные и полевые. Каждая из групп имеет свои подгруппы, а каждая подгруппа и группа свою определенную область применения.

Где применяются транзисторы?

Каждая группа транзисторов имеет свою область применения. Биполярные транзисторы применяются в основном в аналоговых устройствах и необходимы для усиления поступающих сигналов. Их можно найти в современных радиоприемниках или телевизорах. В общем, во всех устройствах, где необходимо усиливать входящий сигнал.

Полевые транзисторы применяются в основном в различных цифровых устройствах. Реализация современных компьютеров и различной вычислительной техники просто невозможна без применения различных видов и типов полевых транзисторов.

Но часто встречаются и исключения — многие усилители работают на полевых транзисторах, и в то же время биполярные можно найти в схемах различных цифровых устройств. По сути, биполярные и полевые транзисторы имеют минимум отличий, основная разница лишь в способе управления этими компонентами.

Проще перечислить области радиоэлектроники, где транзисторы не применяются.

Отличия и основные характеристики транзисторов

Кроме типа, все транзисторы отличаются своими основными характеристиками:

Максимальным рабочим напряжением;
Коэффициентом усиления;
Максимальным рабочим током;
Типом корпуса;
Ну и собственно самим типом.

Все эти параметры необходимо учитывать при проектировании своих собственных устройств или при ремонте испорченных.

Замена испорченных транзисторов

При замене испорченных транзисторов новыми, всегда нужно учитывать их основные параметры. Нельзя устанавливать транзистор в цепь, через которую протекает напряжение больше того, на которое он собственно и рассчитан. Если транзистор установить в такую цепь он просто сгорит.
Также всегда нужно учитывать конфигурацию транзистора, если вы решили заменить компонент аналогом. У аналогичного транзистора может отличатся конфигурация выводов. Если такой транзистор установить в цепь он либо сгорит, либо приведет к порче других компонентов сети чью работу он должен был регулировать.

Так что при замене транзисторов на такие же или аналоги, всегда нужно удостоверится в том, что характеристики обеих транзисторов полностью совпадают.

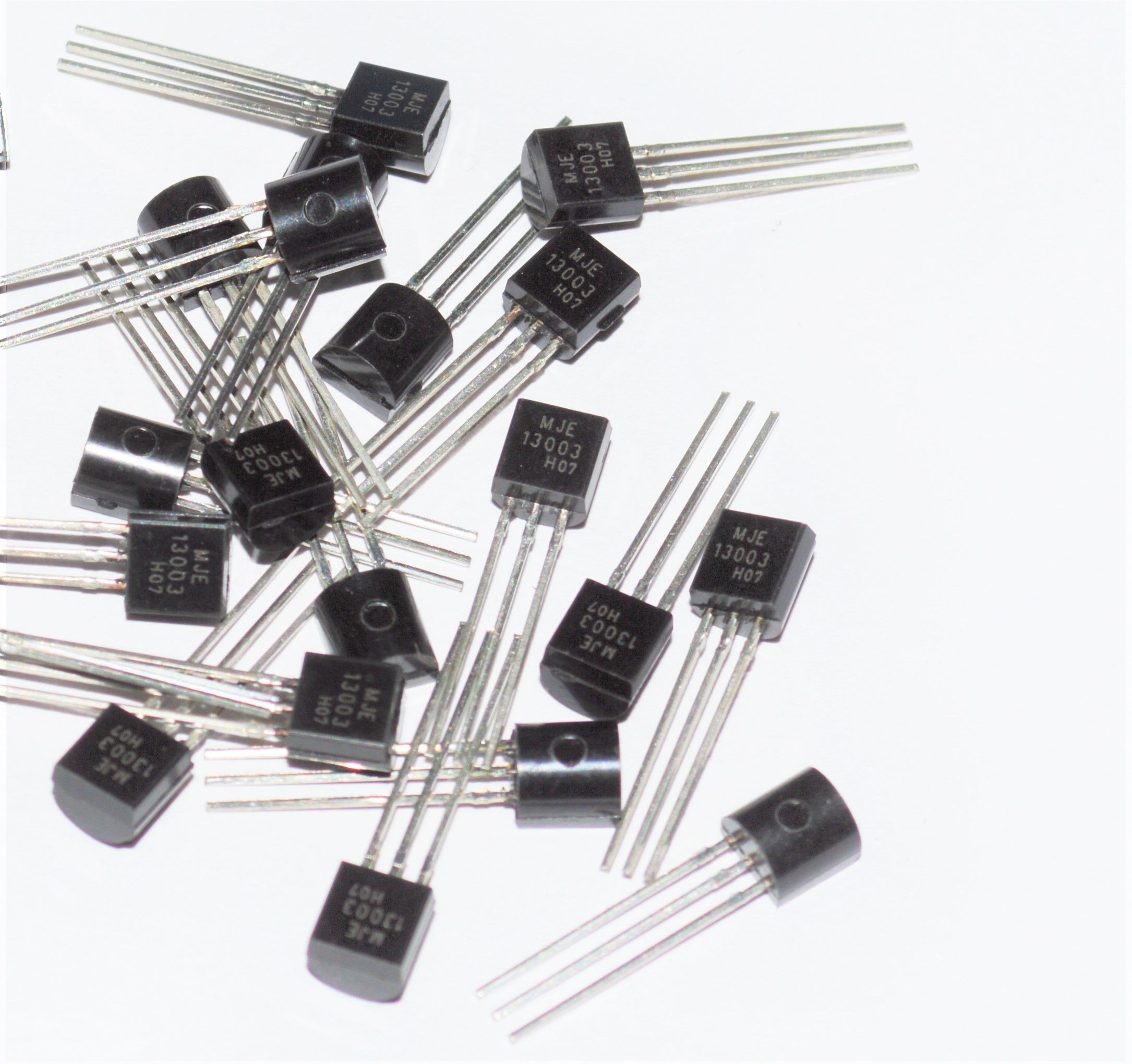

Биполярные транзисторы

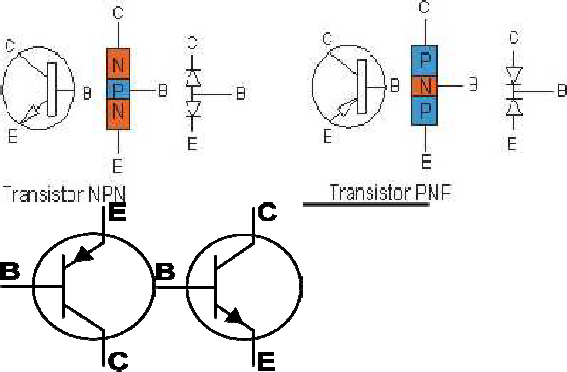

Биполярные транзисторы — трехэлектродные полупроводниковые радиокомпоненты, которые очень широко распространены в современных аналоговых приборах и устройствах. Это разновидность транзисторов, которые состоят из трех поочередно включенных слоев проводника. Принцип работы биполярных транзисторов базируется на носителей зарядов от одного проводника к другому. В качестве носителей зарядов выступают электроны и так называемые дырки.

Средний электрод обычно называют базой. Он подключается к среднему слою проводника. Остальные два проводник называют коллектором и эмиттером. Эти слои практически неразличимы, но для улучшения электрических свойств прибора эмиттерный слой делают сильно легированным, а слой базы слабо легированным. Это позволяет значительно повысить допустимое коллекторное напряжение.

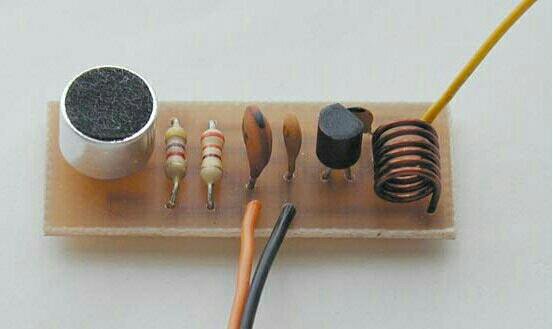

Применение биполярных транзисторов

Биполярные транзисторы в основном применяются в схемах различных аналоговых приборов. Их часто можно встретить в конструкции современных радиоприемников и радиопередатчиков. Также они часто встречаются в конструкции телевизоров. Чуть реже биполярные транзисторы применяются в различных логических схемах современных цифровых устройств. Но по большей части они были вытеснены современными полярными транзисторами, которые лучше подходят для работы в логических схемах в составе цифровых устройств.

Кроме того, биполярные транзисторы могут применяться как усилители сигнала в различных СВЧ-излучателях, а также в различных детекторах. Существует множество простых схем детекторов, в состав которых входит несколько простых, дешевых биполярных транзисторов.

Режимы работы биполярных транзисторов

Есть несколько режимов работы биполярных транзисторов, которые зависят собственно от того, как они были подключен и как на них подается ток:

Нормальный режим — в нем переход эмиттер-база открыт, а переход коллектор-база закрыт.
Инверсный режим — наблюдается тогда, когда переходы открыты в обратном порядке — эмиттер-база закрыт, коллектор-база открыт.
В режиме насыщения оба переход открыты и через транзистор проходят токи насыщения эмиттера и коллектора, которые направлены через базу.
Режим отсечки — режим, в котором p-n переход смещается в обратном направлении, а на переход эмиттера подается как обратное, так и прямое смещение напряжения.
Барьерный режим — в таком режиме транзистор работает как своеобразный диод. Для этого, в эмиттерную или коллекторную цепь транзистора устанавливается резистор. Такой режим работы транзистора позволяет строить эффективные схемы каскадов, с большим диапазоном рабочих температур, а также нечувствительностью к параметрам самого транзистора.

Правила безопасности при работе с биполярными транзисторами

Помните, некоторые биполярные транзисторы работают с довольно высоким напряжением! При работе с подключенными транзисторами необходимо быть осторожным, так как неосторожные действия могут повлечь за собой печальные последствия или привести к серьезной поломке устройства.

Всегда подключайте транзистор согласно схеме, так как неправильно подключение также может привести к негативным последствиям. Ну и конечно же, выбирая транзистор на замену, всегда подбирайте либо точно такой же, либо точный аналог с такими же характеристиками.

Опубликовано: 2020-04-22 Обновлено: 2021-08-30
