Коробка для проводов на стену. Как правильно выбрать и установить распределительную коробку для электропроводки

Как выбрать подходящую распределительную коробку для проводки. Какие бывают виды коробок. Как правильно установить распаячную коробку в стене. Как подключить провода в коробке. Основные требования безопасности при монтаже.

Что такое распределительная коробка и для чего она нужна

Распределительная (распаячная) коробка — это важный элемент электропроводки, выполняющий следующие функции:

• Обеспечивает безопасное соединение и разветвление проводов
• Защищает места соединения проводов от механических повреждений
• Предотвращает случайный контакт с оголенными проводами
• Позволяет при необходимости получить доступ к соединениям для ремонта

Правильно установленная распределительная коробка — залог надежной и безопасной работы электропроводки в помещении. Поэтому к ее выбору и монтажу нужно подойти ответственно.

Виды распределительных коробок

Распределительные коробки различаются по следующим параметрам:

По способу монтажа:

• Для открытой проводки — крепятся на поверхность стены
• Для скрытой проводки — устанавливаются в углубление в стене

По форме:

• Круглые
• Квадратные
• Прямоугольные

По материалу:

• Пластиковые — наиболее распространены
• Металлические — для повышенных требований пожарной безопасности

По степени защиты:

• IP20 — для сухих помещений
• IP44 и выше — для влажных помещений

При выборе коробки учитывайте тип проводки, количество соединяемых проводов, условия эксплуатации.

Как правильно установить распределительную коробку

Монтаж распределительной коробки включает следующие этапы:

1. Разметка места установки — обычно на 15-20 см ниже потолка
2. Изготовление углубления в стене под коробку
3. Прокладка кабельных каналов к месту установки
4. Ввод проводов в коробку через специальные отверстия
5. Фиксация коробки в стене с помощью раствора или специальных лапок
6. Соединение проводов внутри коробки
7. Установка крышки

Важно обеспечить свободный доступ к коробке в будущем, не заштукатуривать ее полностью.

Правила подключения проводов в распределительной коробке

При соединении проводов в коробке необходимо соблюдать следующие правила:

• Использовать специальные клеммники или колпачки для соединения проводов
• Скрутки проводов обязательно пропаивать или обжимать
• Изолировать места соединений изолентой или термоусадочной трубкой
• Провода одного назначения (фаза, нейтраль, заземление) объединять в отдельные скрутки
• Оставлять запас провода 10-15 см для возможности повторного соединения

Правильное соединение проводов обеспечит надежный контакт и безопасность эксплуатации.

Требования безопасности при монтаже распределительных коробок

При установке распределительных коробок необходимо соблюдать следующие требования безопасности:

• Работы проводить только при полностью обесточенной электропроводке
• Использовать инструменты с изолированными ручками
• Применять средства индивидуальной защиты (перчатки, очки)
• Не устанавливать коробки вблизи источников тепла и воды
• Обеспечить надежное заземление металлических коробок
• Соблюдать требования ПУЭ по монтажу электропроводки

Строгое соблюдение правил безопасности поможет избежать поражения электрическим током и других опасных ситуаций.

Как задекорировать распределительную коробку

Если распределительная коробка установлена открытым способом, ее можно задекорировать следующими способами:

• Покрасить в цвет стены
• Оклеить обоями или декоративной пленкой
• Закрыть декоративной накладкой или рамкой
• Замаскировать под элемент интерьера (картину, зеркало)
• Спрятать за мебелью или декоративными элементами

Главное — обеспечить возможность быстрого доступа к коробке при необходимости.

Типичные ошибки при установке распределительных коробок

При монтаже распределительных коробок часто допускаются следующие ошибки:

• Недостаточный размер коробки для количества проводов
• Установка в недоступном месте
• Использование обычных, а не специальных клеммников
• Отсутствие изоляции мест соединения проводов
• Чрезмерная нагрузка на отдельные провода
• Неправильный выбор типа коробки для условий эксплуатации

Избегая этих ошибок, вы обеспечите надежную и безопасную работу электропроводки на долгие годы.

Распределительная коробка для скрытой проводки: как использовать

Монтируем распаячную коробку своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

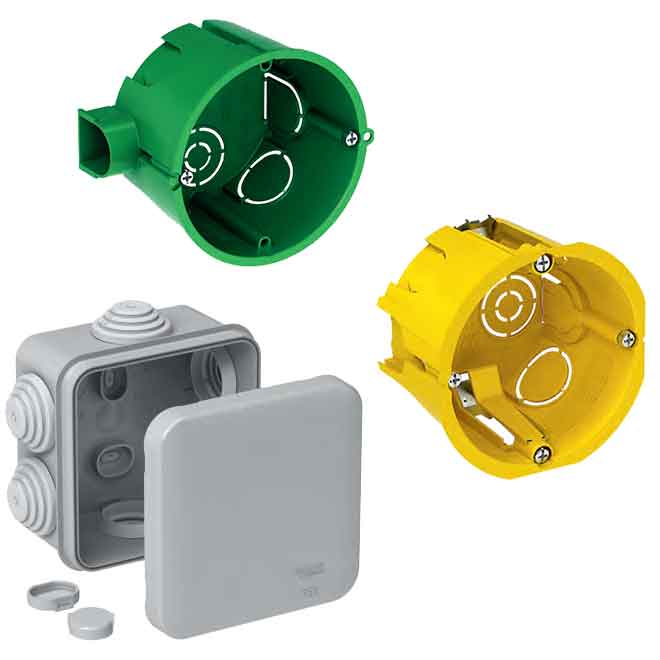

На фото представлены различные виды распределительных коробок

Итак:

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов.
  При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

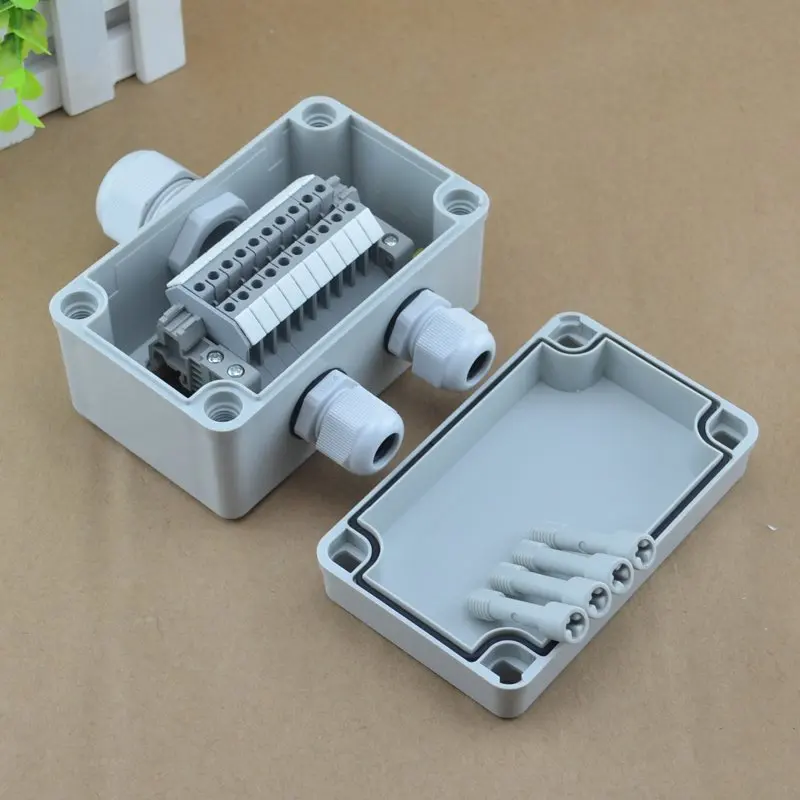

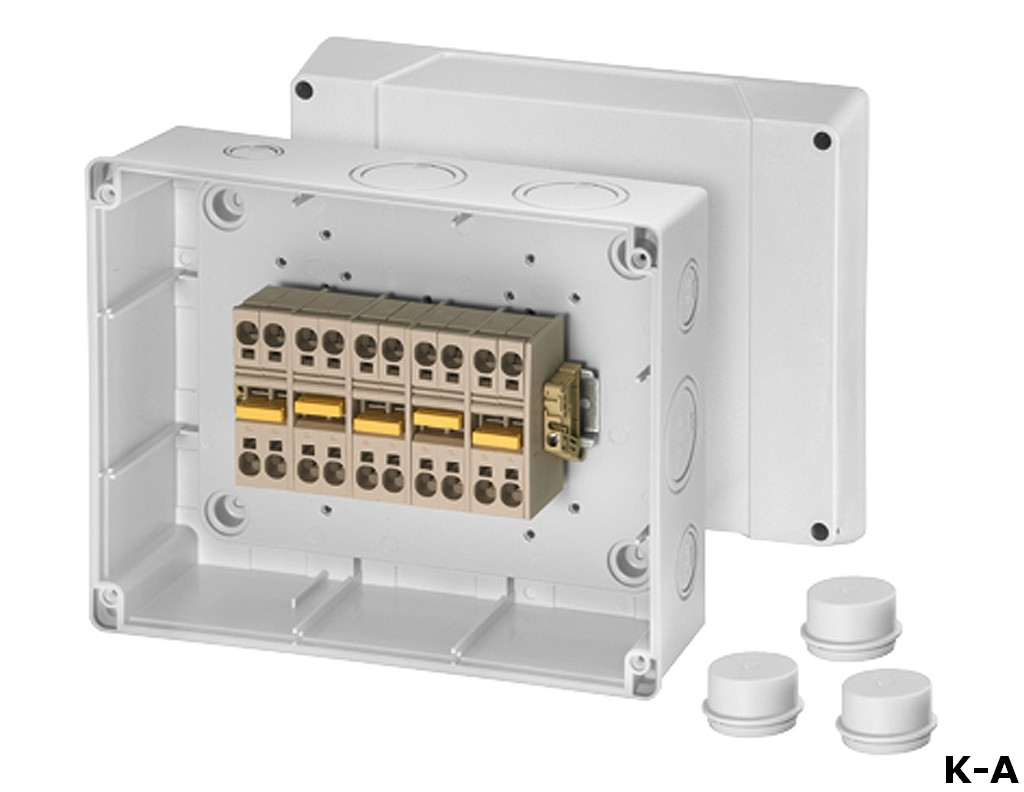

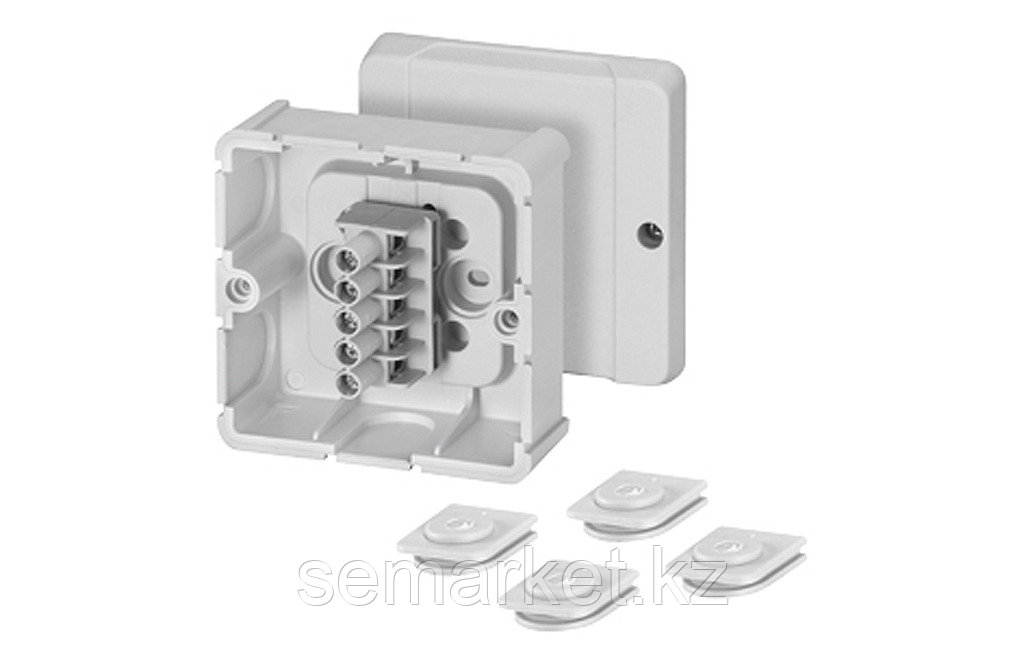

Распределительная коробка с клеммником

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

• Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

• Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: →  Распределительная коробка: монтаж и ремонт.

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

• Осветительная;
• Розеточная;
• Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

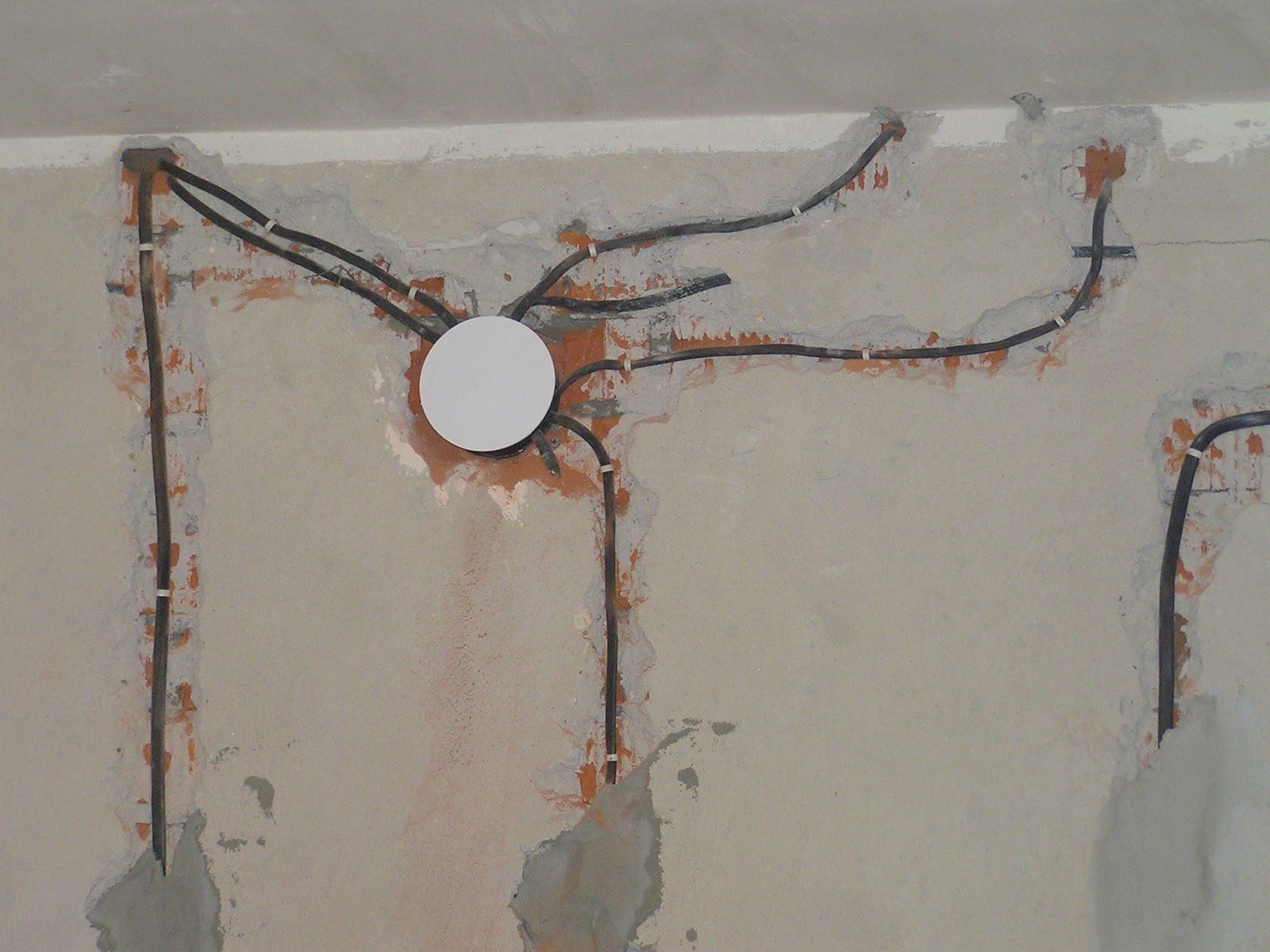

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

• Металлические;
• Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки Ecoplast	Диаметр в мм	Технологические отверстия	Степень влаго защиты
JBR060	60 х 40	4 — Ø 20 мм	IP 44
JBR065	65 х 35	4 — Ø 20 мм
JBR070	70 х 40	4 — Ø20 мм
JBR080	80 х 40	4 — Ø 20 мм	IP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

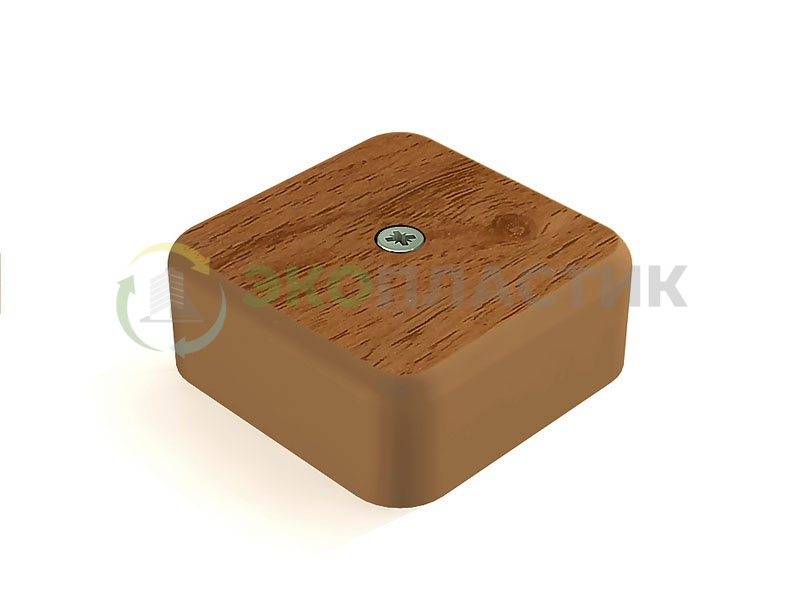

• Накладные коробки для открытой проводки;
• Внутренние коробки для скрытой проводки;
• Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
• Для установки в кирпичные и бетонные стены;
• Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.

Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

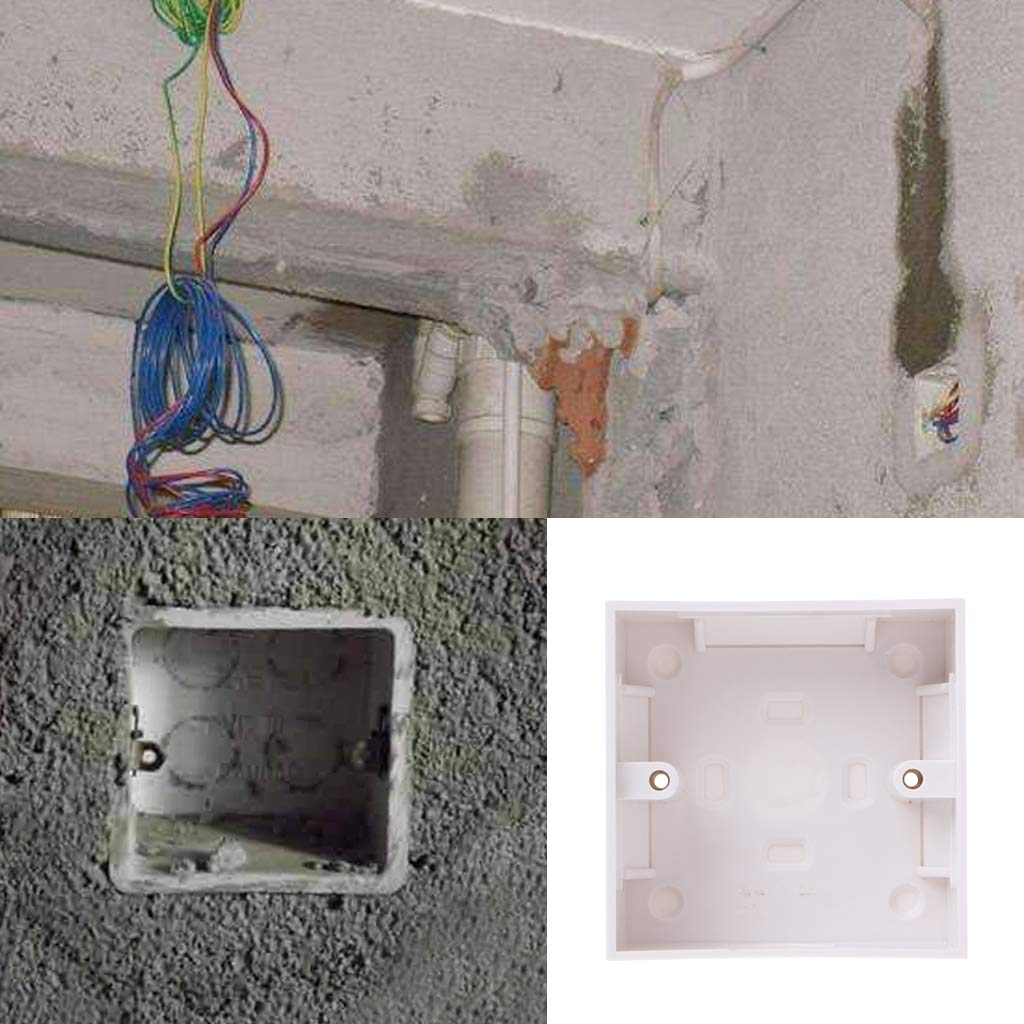

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки	Ø сверла/коронки в (мм)	Глубина коронки, в (мм)
Super HARD	15/100	70-150
Диам Алмаз	25/600	—
Bosch	20/162	—
DeWalt	25/152	—
Энкор	68	80

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

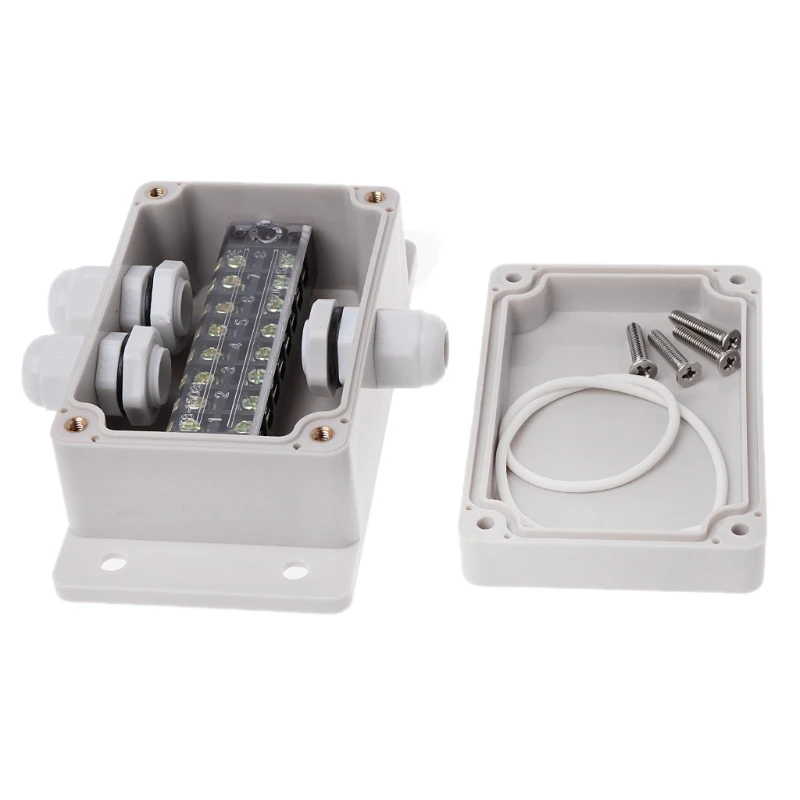

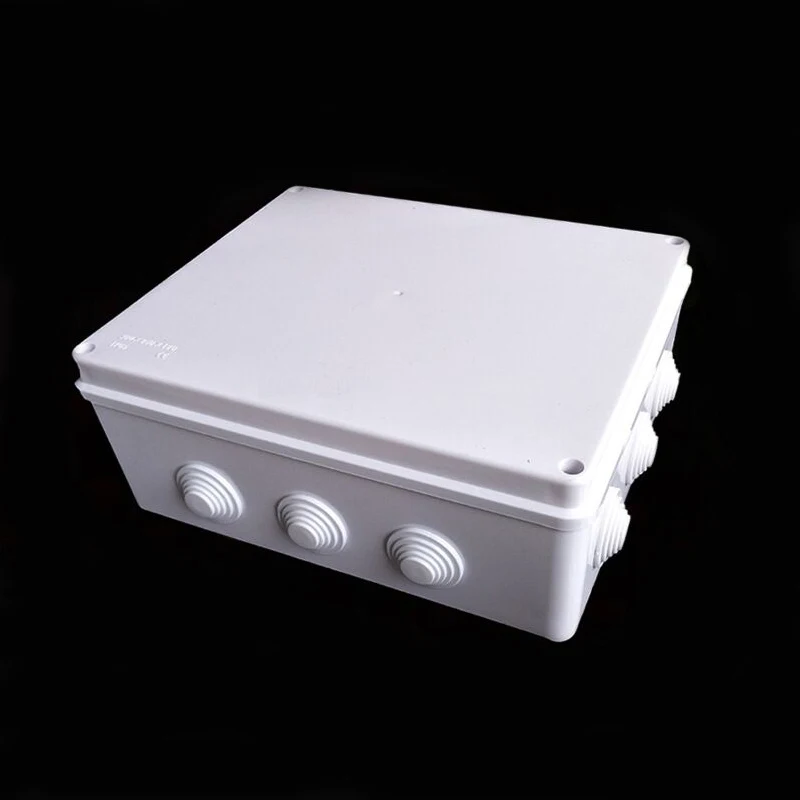

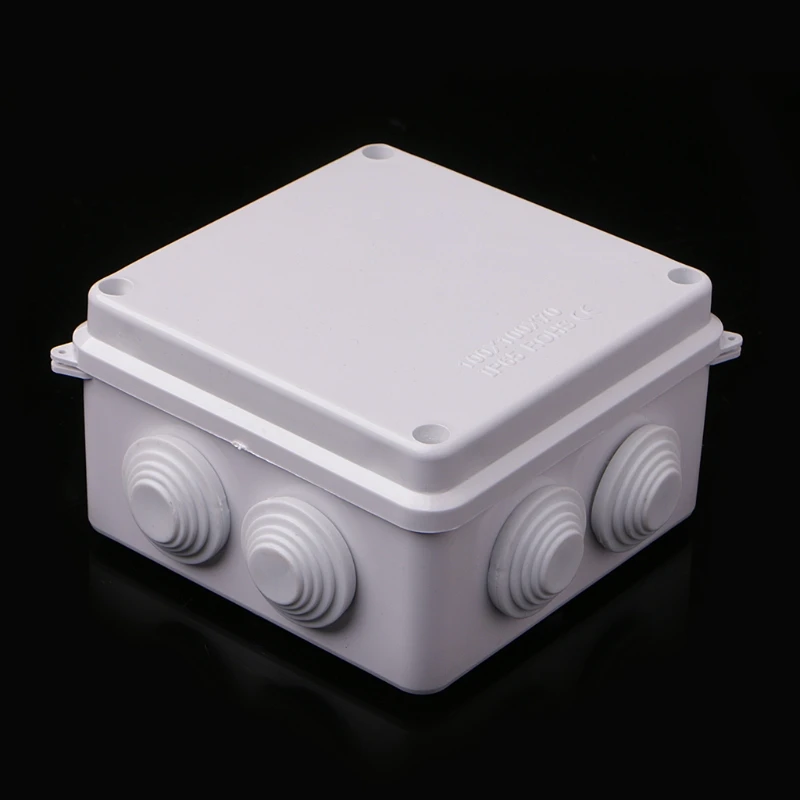

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

• Обычной ПВХ изолентой;
• Термоусадочными трубками;
• Пластиковыми колпачками.

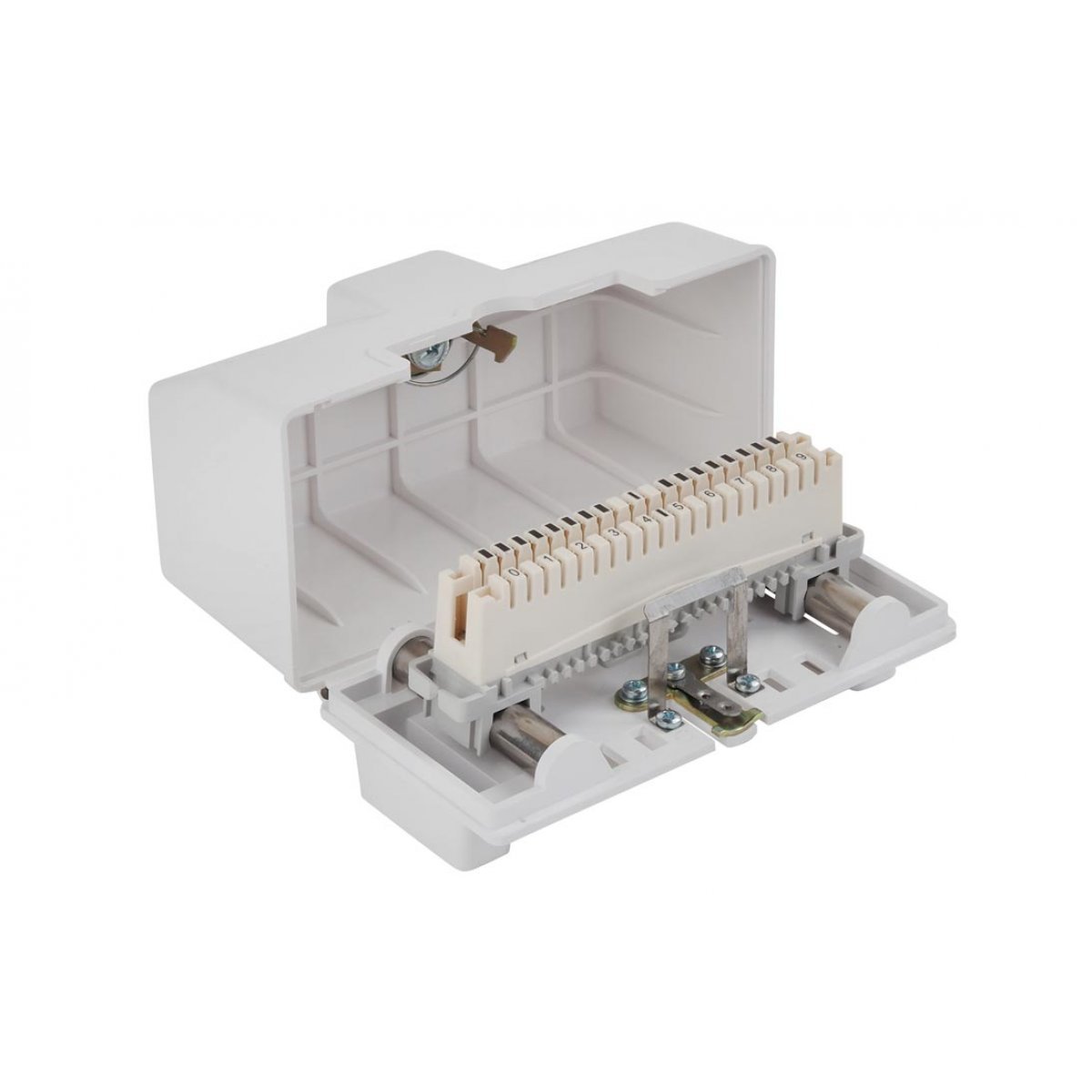

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

• Все провода заземления скручиваются в одну скрутку;
• Все провода нейтрали скручиваются в отдельную скрутку;
• Фазные провода тоже скручиваются в одну отдельную скрутку;
• Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
• Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.

Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:

• Синий используется как нейтральный провод;
• Красный, белый, коричневый и другие как фаза;
• В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

• Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

• Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

обувная коробка, кабель-канал, способы декорирования

В статье я рассмотрю несколько способов спрятать провода от телевизора. Расскажу о том, как грамотно уложить кабель в стене, как сделать декоративную коробку, применить стенный гарнитур, правильно использовать кабель-канал и как украсить провода.

Кабельные провода не только создают дисгармонию в интерьере из-за своего непривлекательного внешнего вида, но и создают опасную обстановку в комнате. О них легко зацепиться и получить травму. К тому же кабели, беспорядочно разбросанные по полу, быстрее изнашиваются и выходят из строя.

Разберемся в том, как лучше всего скрыть телевизионные провода или куда их убрать для обеспечения собственной безопасности и продления срока годности электронных кабелей.

Как спрятать провод от телевизора

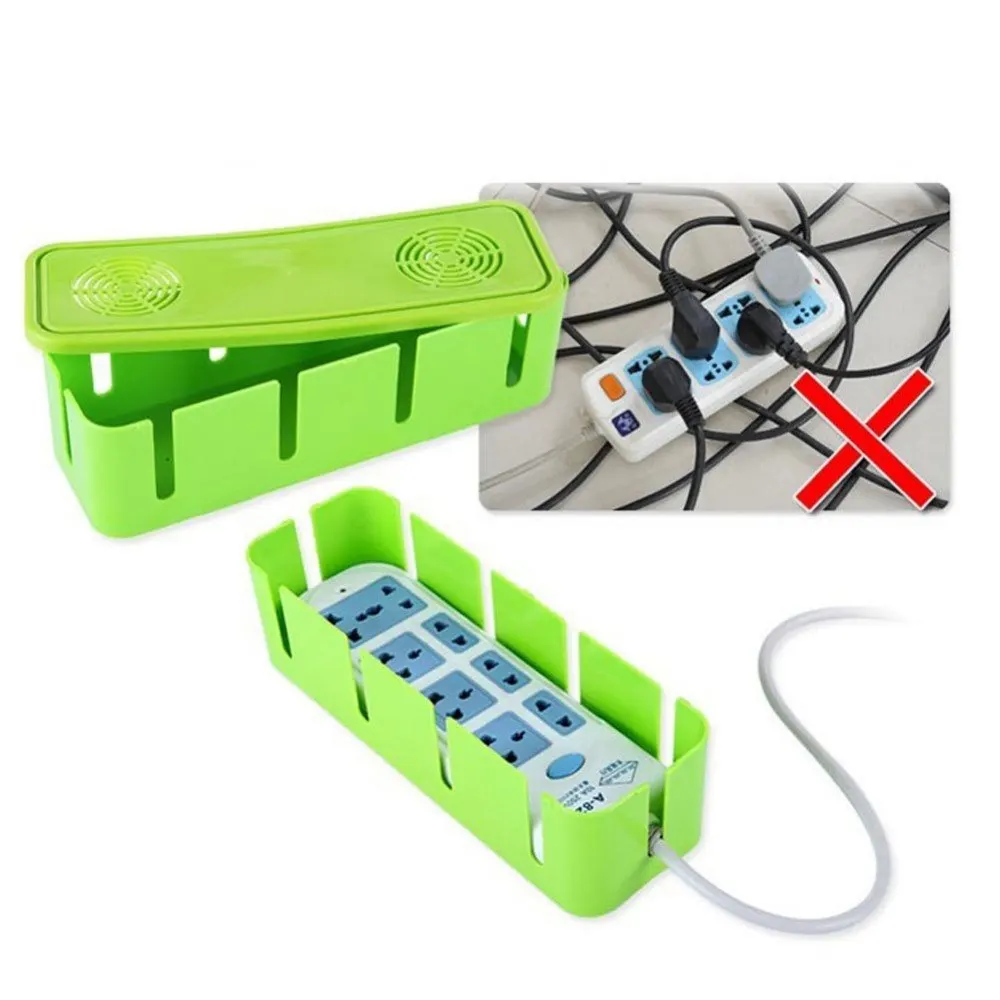

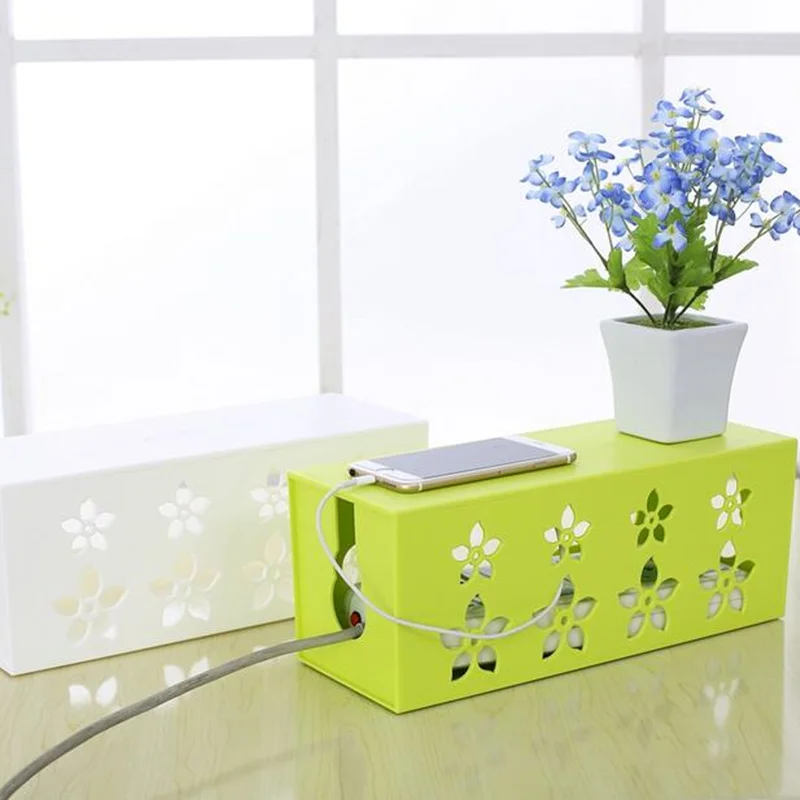

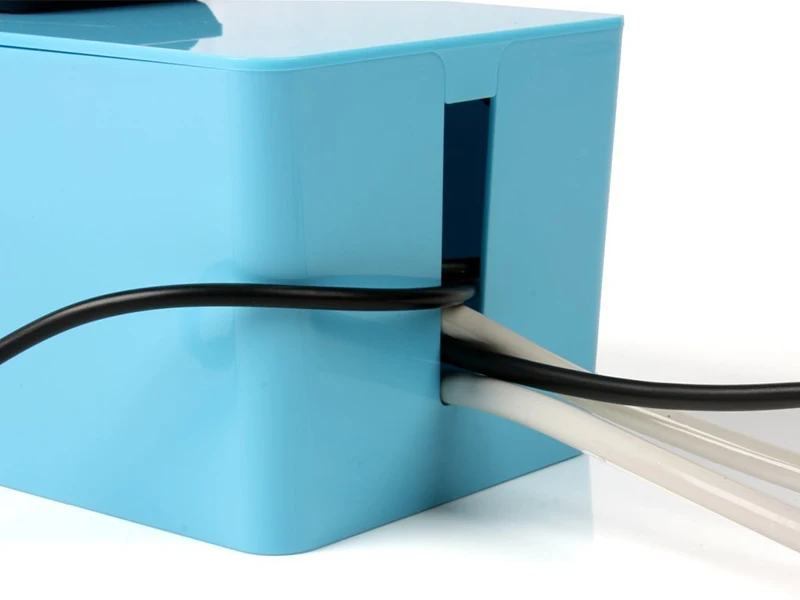

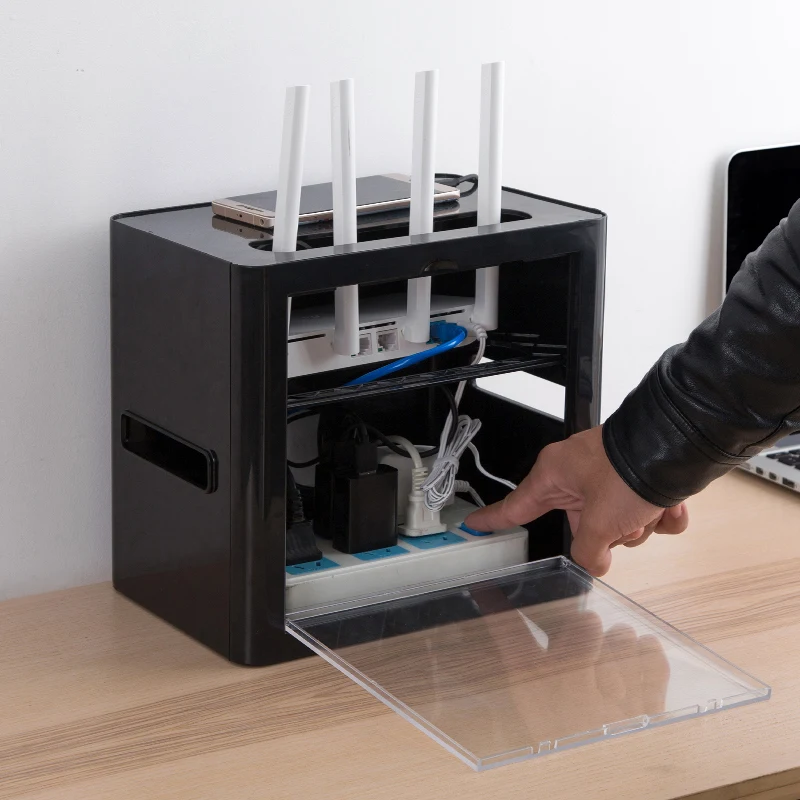

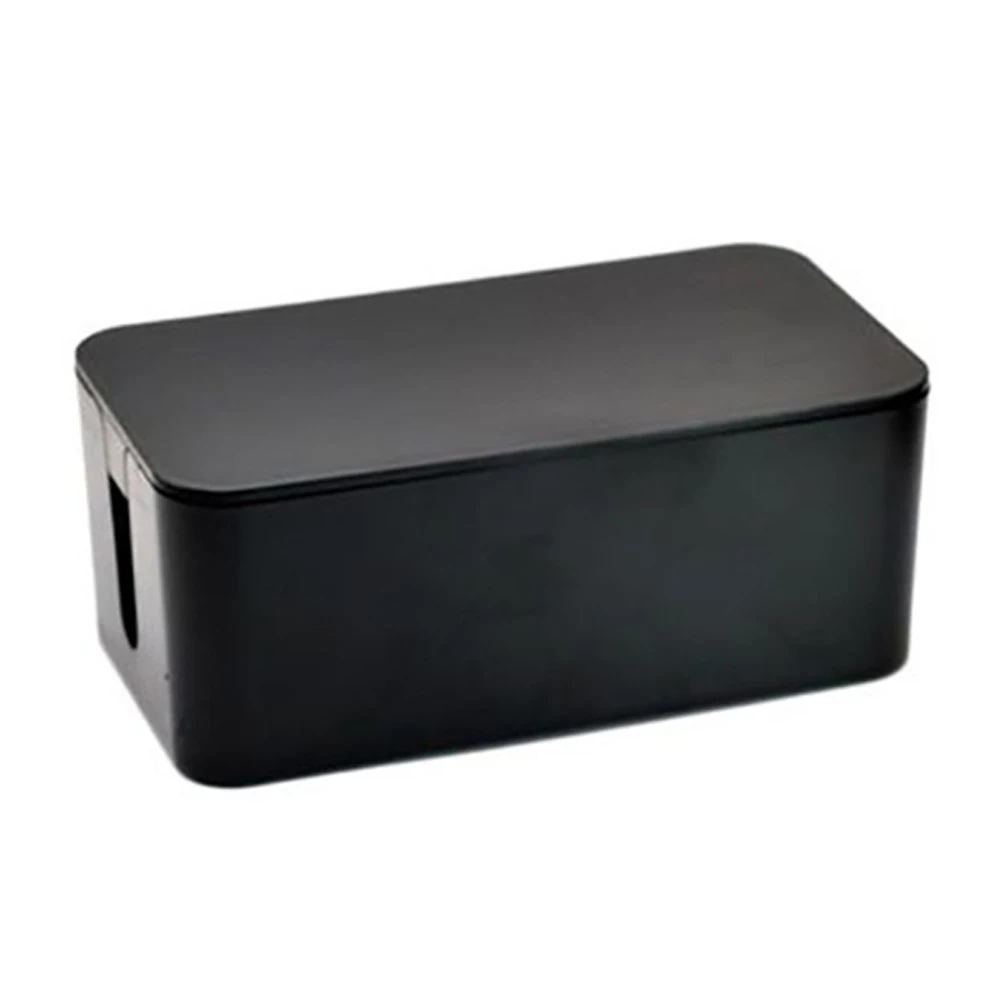

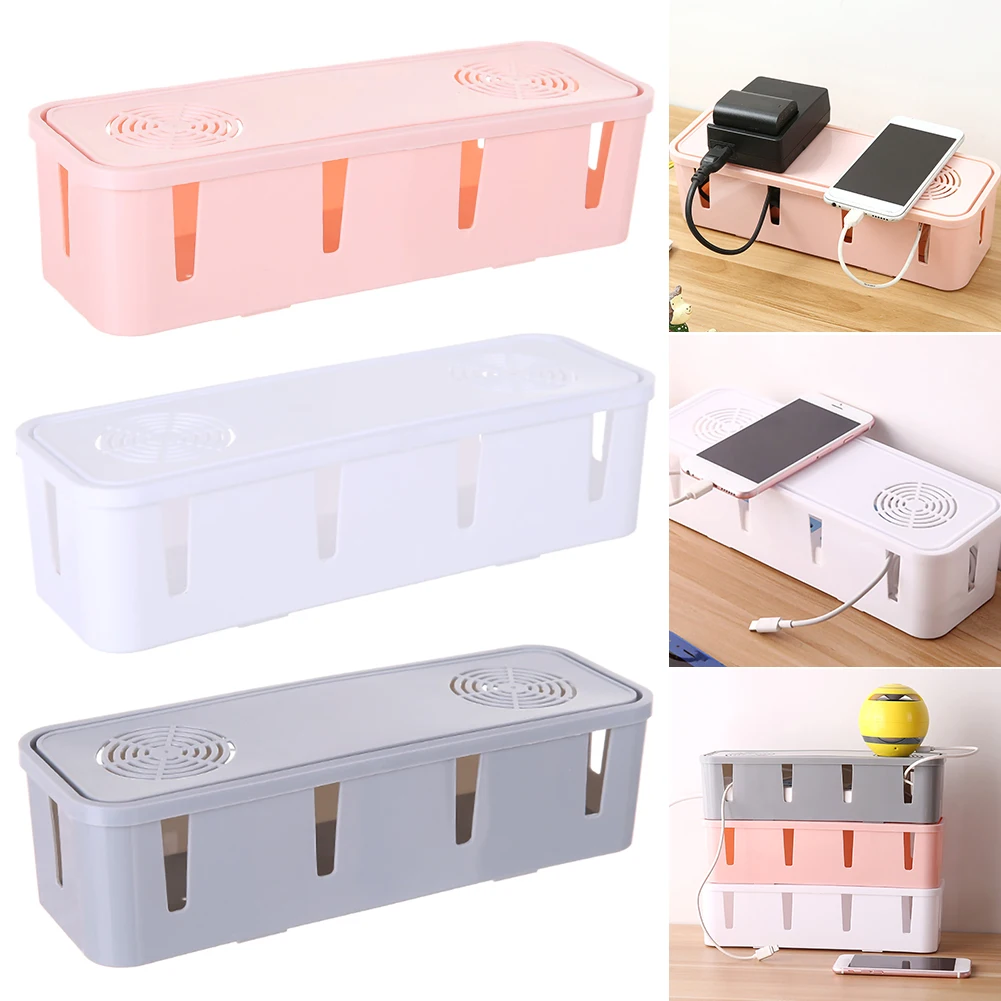

Декоративная коробка

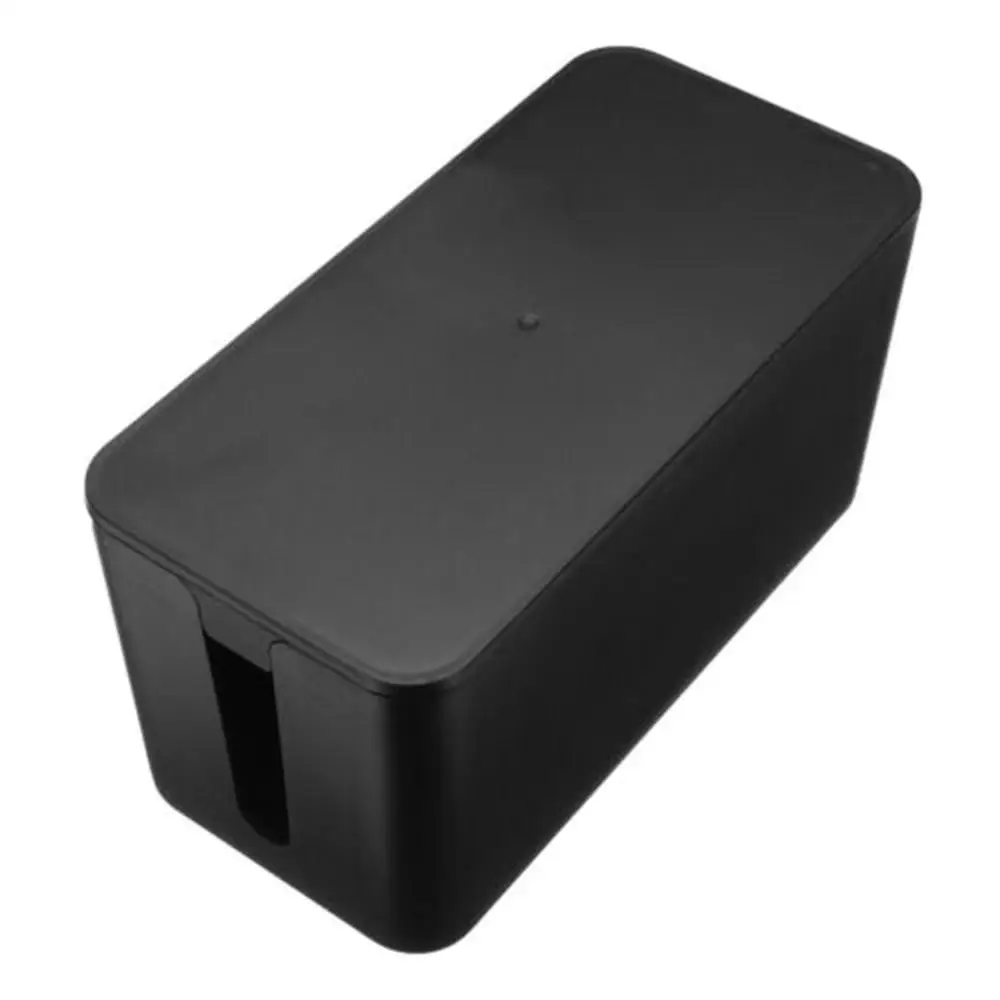

Обувная коробка – наиболее простой метод маскировки кабелей.

Пустая коробка из-под обуви найдется у каждого, а ее украшение может стать увлекательным занятием на один или несколько вечеров.

Выберите просторную обувную коробку проделайте в ней необходимое количество отверстий с помощью ножниц. Коробку можно декорировать с помощью техники декупаж, покрасить акриловой краской, наклеить интересные стикеры, украсить аппликациями из кружев, бусин или страз.

Также ее можно посыпать блестками, обклеить искусственными цветами или же обклеить настоящим гербарием, который вы любовно собирали несколько лет подряд и хранили в старой книге. Используйте все, что вам нравится, и украшайте коробку на ваш вкус.

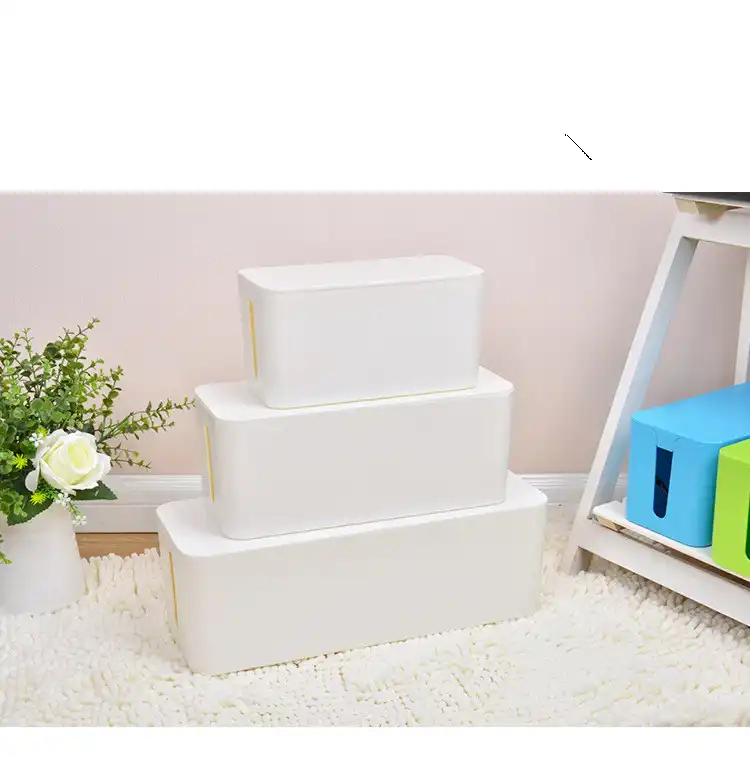

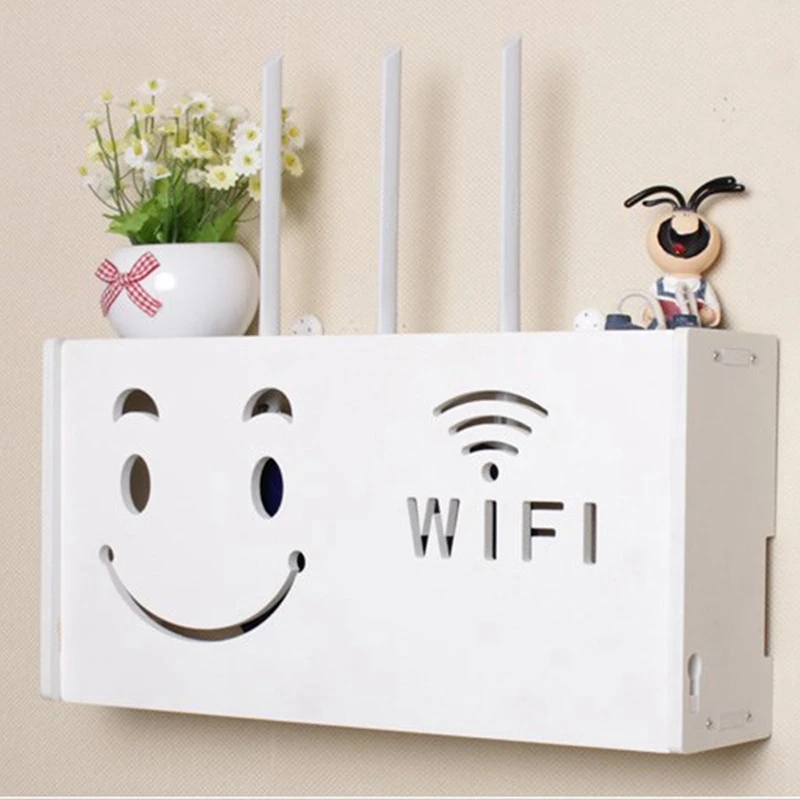

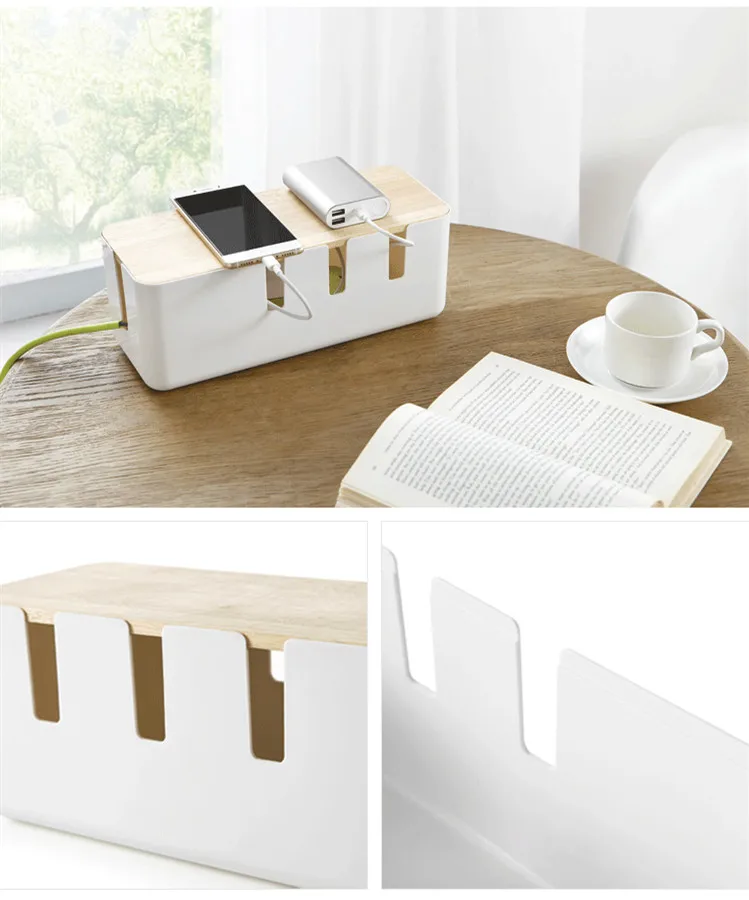

Декоративная коробка для подключения розеток

Стенный гарнитур

Некоторые современных стенных гарнитуров для гостиной имеют дополнительное место для размещения проводов от телевизора. В таком случае кабели можно расположить за телевизионной панелью.

Большим преимуществом является то, что вам не придется думать над декорированием проводов, они просто будут скрыты от посторонних глаз за мебелью.

Стенный гарнитур

Укладка проводов в стене

Решение разместить телевизионные провода в стене – предусмотрительный способ. Его исполнение возможно во время осуществления масштабного ремонта в квартире. Заранее решите, где будет располагаться ваш телевизор или вы повесите его на кронштейне.

Когда будете реконструировать стены, не забудьте отвести специальную нишу в гипсокартоне для электронных кабелей.

Другой способ маскировки – штроба в стене. Метод подойдет в том случае, если у вас бетонные стены. Для того чтобы сделать выемку выберите подходящие инструменты.

Самый финансово выгодный способ – использование зубила и молотка. Но он отнимает значительное количество времени, в отличие от применения электроинструментов. Можно воспользоваться болгаркой, но и это не лучший способ, так как она оставляет после себя много пыли.

Используйте перфоратор с подходящей насадкой – лопаткой или специальным штробером. Единственный недостаток штробления перфоратором – неровные выемки. Удобство штробы в том, что провода будут спрятаны за штукатуркой и обоями еще на этапе ремонта комнаты.

Если у вас нет намерений производить манипуляции со стенами, провода можно спрятать за плинтусом. Для этого вам потребуется пластиковый каркас для укладки в нем проводов.

После того, как будет определен способ крепления к стене и поместите провода и розетку, закройте каркас деревянным плинтусом. Конструкция будет иметь гармоничный вид как в классическом интерьере, так и в современном.

Провода можно заложить непосредственно в стене при ремонте

Кабель-канал

Кабель- канал – интересное решение для маскировки проводов от телевизора. Его можно сделать самостоятельно или купить в специализированном магазине. Чаще всего встречаются варианты из ПВХ и металла. Кабель-канал крепится к стене с помощью шурупов под телевизионной панелью. Соединение и провода скрываются под декоративной накладкой.

Такое устройство может стать отличным дополнением гостиной в современном стиле. Особенно эффектно смотрится кабель-канал с металлической накладкой.

Кабель-канал

Декорирование

Украшение проводов требует от вас принятия нестандартных решений и осуществления смелых идей. Способ больше подойдет творческим людям. Если вы любите проявлять креативность, то это дело для вас. Провод можно обмотать лентой, цветными веревками или вязаным чехлом, сделанным своими руками; закрепить на стене в форме кроны дерева, геометрических фигур или замысловатого узора.

Можно сделать из проводов гирлянду из декоративных цветов и листьев, а так же задекорировать их любимыми полароидными снимками. Еще можно поставить невысокий декоративный заборчик, который вы украсите на свой вкус.

Декорирование фигуркамиДекор под ветви дерева

Все представленные методы маскировки проводов от телевизора хороши по-своему. Вам решать, какой способ подходит именно вам. Не ленитесь подумать, что хорошо вписалось бы в ваш интерьер.

Не стоит делать замысловатый декор кабелей и художественную коробку в случае, если гостиная выполнена в стиле лофт или хай-тек, такое дополнение к интерьеру будет смотреться нелепо. Но если в комнате много различных декоративных элементов красиво оформленные провода будут смотреться оригинально и необычно.

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки

Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Разводка проводов. Основные правила монтажа.

Если вы принимаете догматику Фридриха Энгельса и верите, что труд сделал из обезьяны человека, то ответы однозначные: штробить, распаивать, выдалбывать отверстия под электромонтажные и распределительные коробки. Лично я придерживаюсь диаметрально противоположной точки зрения и полагаю, что лень сделала из обезьяны человека (и не из обезьяны, а из одного из общих предков обезьяны и человека). Точнее не лень, а нежелание бессмысленного физического труда. Мир жесток, а эволюция еще жестче. Один из важнейших законов эволюции: чем меньше энергии ты тратишь на достижение цели, тем больше шансов у тебя выжить. Как правильно подметил профессор Павлов, изрезавший не одну сотню собак, обезьяна… впрочем я отвлекся. От остальных животных человек отличается тем, что может увидеть результаты самых невероятных, сложных и запутанных манипуляций, не пошевелив и пальцем. Для этого у человека есть уникальный инструмент — мозги. Этим инструментом мы и будем в дальнейшем работать. Основные правила: 1. Электропроводка выполняется так, чтобы минимизировать расход проводов: — например, если у вас между двумя помещениями есть общая стена, то можно поставить одну распределительную коробку на 2 помещения или две коробки с одной и с другой стороны стены, так чтобы расстояние между коробками было минимальным. — если у вас между двумя помещениями есть общая стена и на одной стороне стены у вас есть розетки, а на другой стороне вы хотите их поставить, то можно выполнять разводку не от распределительных коробок, а от существующих розеток. 2. Электропроводка выполняется так, чтобы минимизировать риск механического повреждения: — чтобы не спотыкаться о провода, избавить малолетних детей и домашних животных от слишком близкого знакомства с электричеством, провода обычно прячут в стенах. — оптимальная высота электропроводки — на 5-10 см ниже уровня потолка, где никто не будет вешать картины, фотографии, зеркала, карнизы. Но если вы будете делать подвесной потолок, то высота прокладки проводов будет зависеть от конструкции подвесного потолка. 3. Электропроводка выполняется так, чтобы минимизировать риск попадания воды на провода и особенно в распределительные коробки: — нежелательно наличие распределительных коробок (и даже розеток и выключателей) в совмещенных санузлах, ванных и туалетах. Более того, в домах, где электропроводка выполнена двумя проводами, т.е. без заземления, прямо запрещается использование в ванных комнатах розеток на 220 Вольт. — нежелательно наличие распределительных коробок (и даже розеток и выключателей) на наружных стенах, в полах 4. Электропроводка выполняется так, чтобы минимизировать риск возгорания конструкций при перегреве проводов: — провода следует проводить подальше от деревянных и пластиковых конструкций — если у вас полностью деревянный дом (сруб), можете почитать рекомендации здесь. 5. В распределительных коробках, еще именуемых распаечными, провода нужно паять: -за 30 лет я еще не разу не встречал в квартирах распаянных проводов (исключение — новостройки). Раньше стык проводов выполнялся так: концы проводов зачищаются на 4-6 см и плотно скручиваются плоскогубцами, после этого концы изолируются изолентой или специальными колпачками. Выглядеть это будет приблизительно так: Но если хотите соединить провода по всем правилам, и навсегда забыть о соединении проводов,то понадобится газовый паяльник, припой, флюс и много чего еще. Выглядеть это будет приблизительно так: Проблемы, возникающие при соединении проводов другими способами, подробно изложены в описании к нижнему видео, добавить тут нечего. 6. При монтаже в коробке следует оставлять по 10-15 см проводов для выполнения дальнейших работ. Способы электроразводки: 1. Открытый а) без дополнительной изоляции. Самый дешевый и самый ненадежный способ, по возможности желательно его избегать. Если другого варианта нет, используйте провода в двойной изоляции. b) в пластиковом, или металлическом гофрорукаве или монтажном коробе. Этот способ чаще всего используется в офисах и квартирах под офис. 2. Под штукатурку или зашивку гипсокартоном. 3. Закрытый a) в штрабе. Наиболее распространенный и надежный способ электропроводки b) в металлической или пластиковой трубе. Этот способ используется, если в стены или полы (потолки) на стадии изготовления или монтажа были установлены металлические или пластиковые трубы. Способы крепления проводов и коробок: Тут все зависит от стен, поэтому возможные способы крепления указаны ниже в конкретных примерах. Способы штробления (изложены в отдельных статьях): Способы выполнения отверстий под распределительную коробку и под электромонтажные коробки (подрозетники): А теперь несколько примеров: 1. Разводка проводов в доме со стенами из самана, дикого камня, кирпича, блоков, шлакоблоков, если стены не оштукатурены. Разводку проводов выполнять способом №2. Ничего штробить не нужно. Для монтажа проводов используются: алебастр. На участок стены размерами 5х5 (10х10) см шпателем наносится слой алебастра толщиной около 1 см и в него вдавливается провод. Провод надо держать 20-30 секунд пока затвердеет алебастр. Расстояние между участками 20-50 см, чтобы провод прилегал к стене как можно плотнее. монтажные скобы. Гвозди скоб забиваются в саман, растворные швы между камнями, кирпичами, блоками, шлакоблоками. Расстояние между скобами 20-50 см. гвозди от 50 до 100 мм. Гвозди до половины забиваются в саман, растворные швы между камнями, кирпичами, блоками, шлакоблоками, а затем загибаются молотком, чтобы получилась скоба. Расстояние между гвоздями 20-50 см. Если крепить провода только алебастром, то одного замеса будет хватать на 1-2 метра проводки. Монтажные скобы не очень надежны и при проведении дальнейших строительных работ могут отлетать и тогда провод будет болтаться. Крепление гвоздями нежелательно, так как можно передавить и даже замкнуть провод, загибать гвозди нужно очень аккуратно.Я обычно креплю провод скобами, при необходимости гвоздями, а потом замазываю провод алебастром или гипсовой финишной шпатлевкой через 20-30 см. Отверстия под распределительные коробки и подрозетники делаются любым из описанных выше и приемлемых вами способов. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене. Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель. 2. Разводка проводов в доме со стенами из самана, дикого камня, кирпича, блоков, шлакоблоков, если стены оштукатурены, но вы собираетесь дополнительно выравнивать или утеплять стены штукатуркой, сухой штукатуркой (гипсокартоном). Разводку проводов выполнять способом №2. Ничего штробить не нужно. Для монтажа проводов используются: алебастр. На участок стены размерами 5х5 (10х10) см шпателем наносится слой алебастра толщиной около 1 см и в него вдавливается провод. Провод надо держать 20-30 секунд пока затвердеет алебастр. Расстояние между участками 20-50 см, чтобы провод прилегал к стене как можно плотнее. монтажные скобы. Гвозди скоб забиваются в штукатурку. Расстояние между скобами 20-50 см. «крокодилы». Сейчас для крепления проводов все чаще используются специальные крепления представляющие собой одновременно и дюбель, забиваемый в стену и монтажную скобу, охватывающую кабель. В нужном месте сверлится перфоратором отверстие диаметром 6 мм, на кабель одевается «крокодил» (возможно поэтому он таки называется) и вставляется в отверстие, при необходимости забивается молотком. Данный способ крепления проводов является одним из самых быстрых, а при работе с бетонными поверхностями самым удобным. гвозди от 50 до 100 мм. Гвозди до половины забиваются в саман, растворные швы между кирпичами, блоками, шлакоблоками, а затем загибаются молотком, чтобы получилась скоба. Расстояние между гвоздями 20-50 см. Отверстия под распределительные коробки и подрозетники делаются любым из описанных выше и приемлемых вами способов. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене. Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель. 3. Разводка проводов в доме со стенами из самана, дикого камня, кирпича, блоков, шлакоблоков, если стены оштукатурены и вы не собираетесь в дальнейшем их дополнительно выравнивать. Разводку проводов выполнять способом №3а. Возможны все способы штробления, но проще и быстрее штробить вручную. Обычно стены таких домов оштукатурены известковой или цементно-известковой штукатуркой, имеющей толщину более 1 см и невысокую прочность. Достаточно несколько раз провести отверткой по стене и вы получите необходимую штрабу для вашего провода. Если толщина штукатурки недостаточна для прокладки провода, или штукатурка очень крепкая, то придется выполнить штрабу болгаркой или перфоратором. Для монтажа проводов используются: алебастр. Предварительно прогрунтованная штраба замазывается алебастром и в него вдавливается провод. Излишки алебастра удаляются шпателем монтажные скобы. Гвозди скоб забиваются в саман, растворные швы между кирпичами, блоками, шлакоблоками. Расстояние между скобами 20-50 см. гвозди 20-50 мм. Гвозди забиваются в штукатурку наискось так, чтобы держать провод. гвозди от 50 до 100 мм. Гвозди до половины забиваются в саман, растворные швы между кирпичами, блоками, шлакоблоками, а затем загибаются молотком, чтобы получилась скоба. Расстояние между гвоздями 20-50 см. Я обычно креплю провод скобами, при необходимости гвоздями, а потом замазываю провод алебастром или гипсовой финишной шпатлевкой всплошную. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене. Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель. 4. Разводка проводов в панельном доме. Стены, полы, потолки в таких домах очень крепкие и относительно ровные, дополнительное выравнивание этих поверхностей проектами не предусмотрено. Штробить такие стены долго, дорого, шумно и пыльно. Поэтому, если вы в дальнейшем собираетесь делать подвесные потолки, то можно выполнить основную разводку открытым способом под потолком желательно в гофрорукаве или монтажном коробе с таким расчетом, чтобы подвесной потолок закрыл проводку. Если вы собираетесь утеплять наружные стены изнутри, то по ним тоже можно сделать основную проводку открытым способом при условии что стены у вас зимой не сыреют. Также возможна основная проводка на уровне пола, или потолка, в швах между панелями. Цементный раствор, который использовался при монтаже панелей стен и перекрытий по известным причинам совка не имеет проектной прочности и относительно легко выдалбывается. От коробок к розеткам и выключателям все равно придется штробить. Для монтажа проводов используются: алебастр. Предварительно прогрунтованная штраба замазывается алебастром и в него вдавливается провод. Излишки алебастра удаляются шпателем монтажные скобы. Гвозди скоб выбрасываются, отверстие в скобе рассверливается под шуруп или саморез. В стене сверлятся отверстия под дюбеля. монтажные скобы прикручиваются шурупами или саморезами. Расстояние между скобами 40-50 см. Я обычно сочетаю оба способа. Отверстия под распределительные коробки и подрозетники делаются любым из описанных выше и приемлемых вами способов. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене,в этом случае вместо алебастра можно использовать финишную гипсовую шпатлевку. Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель. 5. Разводка проводов в доме со стенами из монолитного бетона или крупноблочном доме. Это самый плохой вариант. Стены, полы, потолки в таких домах очень крепкие и относительно ровные, дополнительное выравнивание этих поверхностей проектами не предусмотрено. Штробить такие стены долго, дорого, шумно и пыльно. Поэтому, если вы в дальнейшем собираетесь делать подвесные потолки, то можно выполнить основную разводку открытым способом под потолком с таким расчетом, чтобы подвесной потолок закрыл проводку. Если вы собираетесь утеплять наружные стены изнутри, то по ним тоже можно сделать основную проводку открытым способом. Также возможна основная проводка на уровне пола, но тогда вам потребуются специальные пластиковые плинтуса с 4-6 каналами под провода, на такие плинтуса можно устанавливать специальные розетки для электроприборов, вилки которых редко вынимаются из розетки. От коробок к остальным розеткам и выключателям все равно придется штробить, Для монтажа проводов используются: Алебастр. Предварительно прогрунтованная штраба замазывается алебастром и в него вдавливается провод. Излишки алебастра удаляются шпателем Монтажные скобы. Гвозди скоб выбрасываются, отверстие в скобе рассверливается под шуруп или саморез. В стене сверлятся отверстия под дюбеля. монтажные скобы прикручиваются шурупами или саморезами. Расстояние между скобами 40-50 см. Я обычно сочетаю оба способа. Впрочем сейчас появились специальные крепления для проводов, так называемые «крокодилы», так что работы по прокладке проводов значительно упростились. Отверстия под распределительные коробки и подрозетники делаются любым из описанных выше и приемлемых вами способов. Коробка обычно крепится алебастром, но я дополнительно сверлю отверстие в центре коробки и дополнительно прикручиваю коробку к стене, в этом случае вместо алебастра можно использовать финишную гипсовую шпатлевку. Желательно использовать современные подрозетники, к которым в дальнейшем можно будет прикрутить розетку или выключатель.

24-05-2012: Максим тупой интернет Я спрашивал как протянуть провода внутри стены,а мне тут куча ненужной инфы пишут. 21-06-2012: Андрей Спасибо, нашел то, что искал: информацию о прокладке проводки в стене из самана. 16-02-2013: денис спасибо 30-04-2013: vk Хорошая статья. Заголовок только изменить надо. «Разводка проводки» — так будет лучше. 21-05-2013: Дмитрий Если Вы за 30 лет ни разу не встретили паяного соединения, то значит за эти годы так и не стали электриком! Конечно, если делать не себе, а при выполнении работ Заказчику забыть о добросовестном исполнении, то эта статья в тему, ну или просто руководство для гастербайторов! 21-05-2013: Доктор Лом Не вырывайте слова из контекста. Пункт 5 говорит о том, что провода в коробках нужно паять и выделен этот пункт жирным шрифтом. Кроме того далее приводится видео, как можно распаять провода в коробке. А высказывание «за 30 лет я еще не разу не встречал в квартирах распаянных проводов» — это не более чем гипербола, и применил я ее, чтобы напомнить, что в старом жилом фонде — домах дореволюционной постройки, сталинках, хрущевках и даже брежневках провода в коробках распаивались далеко не всегда, однако проводка в таких домах если и выходит из строя, то чаще из-за перегрузки, а не из-за скруток в коробках. Но так уж и быть, в угоду вам сформулирую так: «намного чаще встречались провода со сгоревшей от перегрузки изоляцией и местами полностью перегоревшие, чем распайка проводов в коробках». А то, что приводится видео про скрутку проводов, говорит лишь о том, что такой способ есть и нигде в статье не говорится, что этот способ соответствует существующим ныне нормам, а наоборот указывается, что самый надежный способ соединения — это пайка. 12-01-2014: Андрей Наредкость бестолковая, на мой взгляд, рекомендация делать проводку в панельном доме в межпанельных стыках, вырывая оттуда раствор и нарушая плоскость опоры панелей! Вы никогда не думали, что раствор выполняет роль опоры панели, а вы плоскость этих опор уменьшаете и рискуете пережатием проводов, если там смещения какие пойдут. Хотя видно, что никогда не думали. Проводку в панельном доме по уму делают в стяжке пола. 12-01-2014: Доктор Лом Во-первых, это не рекомендация. Если вы разумный человек, то должны понимать разницу между «также возможна» и рекомендацией. Во-вторых, в панельных домах брежневской эпохи никакой стяжки по перекрытиям не делалось. В-третьих, конструктивные решения стыков стеновых панелей и плит перекрытия бывают разные и нагрузка от стеновой панели на плиту перекрытия передается далеко не всегда. В-четвертых, в самом худшем случае, если раствор стыка рассчитан на передачу нагрузки от вышележащей стеновой панели плите перекрытия и при этом напряжения возникающие в растворе, были близки к пределу прочности, то такой раствор легко выдолбить не удастся. К тому же цементные растворы с годами только набирают прочность и потому площадь опоры можно уменьшать. И еще, далеко не всегда раствор стыка занимает все пространство между стеной и плитой перекрытия, как по технологическим причинам (удобство монтажа панелей), так и в результате некачественного выполнения работ. В результате этого в растворе возникают достаточно значительные и очень неравномерные концентрации сжимающих напряжений. И если раствор эти нагрузки выдерживает и не разрушается, то возникающие при разумной глубине штрабы концентрации напряжений будут равномерными и значительно меньшими. Это еще не все доводы, но думаю, вам на первое время хватит. 14-01-2014: Александр уточните пожалуйста, я могу соединить две распредкоробки через стену куском провода(около 30 см)? этот кусок провода не будет греться? 14-01-2014: Доктор Лом Да, если сечение провода будет достаточным. В статье «Расчет электрики в квартире» приводится таблица, показывающая зависимость между нагрузкой и сечением провода. 15-01-2014: Александр спасибо за ответ! 12-06-2014: Вадим «в швах между панелями» прокладывать проводку нельзя. Автор ПУЭ не читал. Также нельзя соединять провода пайкой. 07-02-2015: Олег Вадим, «читавший» Правила Эксплуатации Электроустановок, не видел ТЕХ САМЫХ проводов в швах? хотя правильнее поставить знак восклицания и смайлик! Установщики багетов/любых других конструкций для подвесных или натяжных потолков, ВАМ , уважаемый про них порасскажут стока!!! А уж мы — злектрики этого «добра» видели …. Тут только одно уточнение — между какими панелями — если стена НЕ капитальная , и проводка выполнена верхом, ТО провод скорее всего в ШВЕ!!! в НЁМ — РОДИМОМ — а дальше — по пустоткам — каналам. ОТДЕЛЬНОЕ «спасибо» за «запрет» Пайки — человеку не знающему о температуре расплава припоя и времени прогрева, [до определённой поры с изоляцией ничего не случиться! :=)] так вот : Незнающему паять провод КАТЕГОРИЧЕСКИ нельзя — сожгёт ведь изоляцию то, а припаять не припаяет! А так — ради бога — даже рекомендуется — а ещё лучше сварить!! — но это Я только один раз за свои 50 лет делал.

Для чего нужна распределительная коробка?

Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Понравилась статья — поделись с друзьями!



Цены на электромонтажные работы в Москве и области от компании Эксперт Монтаж. ☎ +7(495)518-02-44

Штробление кирпичной стены до 30х30мм	пог.м	150
Штробление бетонной стены до 30х30мм	пог.м	200
Штробление кирпичной стены 30х30 — 60х60мм	пог.м	300
Штробление бетонной стены 30х30 — 60х60мм	пог.м	400
Прокладка провода сечением до 3х4 мм2 и слаботочных проводов в лотке, коробе	пог.м	30
Прокладка провода сечением до 3х4 мм2 и слаботочных проводов в штробе	пог.м	40
Прокладка провода сечением до 3х4 мм2 и слаботочных проводов открытым способом	пог.м	40
Прокладка провода сечением до 5х10 мм2 в лотке, коробе	пог.м	60
Прокладка провода сечением до 5х10 мм2 в штробе	пог.м	100
Прокладка провода сечением до 5х10 мм2 открытым способом	пог.м	100
Прокладка кабеля до 5х25 мм2	пог.м	240
Прокладка кабеля до 5х50 мм2	пог.м	380
Затяжка в гофротрубу	пог.м	20
Установка распределительной коробки с врезкой в гипсокартон	шт.	220
Установка распределительной коробки с врезкой в кирпичной стене	шт.	280
Установка распределительной коробки с врезкой в бетонной стене	шт.	340
Установка распределительной коробки накладной	шт.	150
Расключение кабеля в распределительной коробке, подразетнике	шт.	200
Установка подрозетников с врезкой в гипсокартон	шт.	200
Установка подрозетников с врезкой в кирпичной стене	шт.	250
Установка подрозетников с врезкой в бетонной стене	шт.	300
Установка и подключение механизма розетки, выключателя	шт.	120
Установка и подключение механизма слаботочной розетки, диммера, датчика движения, терморегулятора в подрозетник	шт.	240
Установка и подключ. розетки, выключателя накладной	шт.	250
Установка и подключение датчика накладного	шт.	300
Установка и подключение датчика с врезкой в гипсокартон	шт.	400
Установка и подключение бытового вытяжного вентилятора	шт.	600
Высверливание отверстия для точечного светильника	шт.	120
Прямоугольное отверстие для точечного светильника	шт.	250
Установка точечного светильника	шт.	200
Установка трансформатора для светильника	шт.	200
Установка накладного светильника	шт.	400
Установка простой люстры	шт.	600
Светодиодная подсветка	пог.м	180
Установка трансформатора для светодиодной подсветки	шт.	250
Установка встраиваемого светильника в потолок типа «Армстронг»	шт.	300
Монтаж шины для светильников	пог.м	700
Установка светильников на шину	шт.	450
Установка группового щита накладного до 36 модулей	шт.	1200
Установка группового щита накладного свыше 36 модулей	шт.	2000
Установка группового щита с врезкой в гипсокартон 6-24 модуля	шт.	1400
Установка группового щита с врезкой в гипсокартон 36-54 модуля	шт.	2000
Установка группового щита с врезкой в гипсокартон более 54 модулей	шт.	2500
Установка группового щита с врезкой в кирпич, дерево 6-24 модуля	шт.	2000
Установка группового щита с врезкой в кирпич, дерево 36-54 модуля	шт.	3500
Установка группового щита с врезкой в кирпич, дерево более 54 модулей	шт.	4500
Установка группового щита с врезкой в бетон 6-24 модуля	шт.	3000
Установка группового щита с врезкой в бетон 36-54 модуля	шт.	4800
Установка группового щита с врезкой в бетон более 54 модулей	шт.	6500
Установка, расключение однополюсного автомата	шт.	200
Установка, расключение двухполюсного автомата	шт.	300
Установка, расключение трехполюсного автомата	шт.	400
Установка, расключение четырехполюсного автомата	шт.	500
Установка, расключение двухполюсного УЗО	шт.	300
Установка, расключение двухполюсного дифавтомата	шт.	300
Установка, расключение четырехполюсного УЗО	шт.	500
Установка, расключение четырехполюсного дифавтомата	шт.	500
Установка и подключение силового автомата в литом корпусе до 250А	шт.	2000
Установка и подключение однофазного счетчика	шт.	600
Установка и подключение трехфазного счетчика	шт.	1200

Куда поставить кабельную коробку для настенного телевизора

У вас большие планы. Вы недавно купили новый телевизор с плоским экраном и точно знаете, где он вам нужен — впечатляюще настенный в вашем кабинете, без каких-либо электрических кабелей и проводов, для элегантного и современного вида. Но по мере того, как вы узнаете, как выбрать настенное крепление для телевизора и подготовиться к поставленной задаче, вы поймете одно соображение, о котором еще не задумывались: , где разместить консоль кабельного телевидения для настенного телевизора?

Беспроводная технология может быть на подъеме, но на данный момент большинство настроек все еще требует, чтобы вы подключили кабельную приставку к новому телевизору.В то время как телевизоры на стойках легче скрывают провода и предлагают несколько позиций для кабельной приставки, менее ясно, где поставить консоль с установленным экраном телевизора. К счастью, доступно несколько вариантов крепления для телевизора, которые могут удовлетворить ваши эстетические потребности, угол обзора, стоимость и технологические потребности!

Плавающее настенное крепление под телевизором

Одна из идей, где разместить кабельную коробку, — это использовать полки, которые также крепятся к стене. Обычно они размещаются под телевизором и могут вместить несколько устройств в различных конфигурациях.Плавающие настенные кабельные коробки имеют несколько конкретных преимуществ и недостатков:

Простота настройки — часто это одно из самых простых решений с точки зрения настройки и общей работы.

Оптимальная удаленная связь — поскольку боксы расположены беспрепятственно непосредственно под телевизором или вокруг него, вероятность того, что приемники будут непостоянными, меньше.

Рекомендации по подключению — Потратив время на установку телевизора и кабельной приставки, последнее, что вам нужно, это беспорядок из проводов.К счастью, многие настенные крепления для мультимедийных консолей поставляются с зажимами для укладки кабелей, чтобы скрыть телевизионные провода.

Потенциальный беспорядок — Поскольку настенный телевизор выглядит безупречно, некоторые могут найти настенное крепление, чтобы загромождать пространство, если скрыть шнуры невозможно. Ведь весь смысл монтажа телевизора — изолировать его и освободить пространство. В этом случае у вас есть другие варианты:

За телевизором

В зависимости от типа телевизора и того, как он крепится к стене, а также от размера кабельной приставки и количества других устройств, вы можете повесить и спрятать кабельную приставку за телевизором.

По возможности, этот подход может предложить как простую настройку, так и элегантную эстетику. Помимо прочего, вы можете использовать кабельные стяжки или липкие ленты для подвешивания, чтобы прикрепить кабельную коробку и шнуры к телевизору.

Однако многие телевизоры не предлагают достаточно места для скрытия различных кабельных коробок, особенно если они более громоздкие (например, телевизоры с функциями DVR). В зависимости от того, какой угол наклона требуется для настенного телевизора, это также может повлиять на потенциальную возможность скрытия кабельной коробки за экраном.Вы также захотите убедиться, что пульт работает должным образом, или подумайте о покупке инфракрасного удлинителя, чтобы гарантировать, что сигнал не прерывается.

Развлекательный центр / Другая мебель

Для тех, у кого много устройств, иногда лучше всего хранить кабельную приставку и другую электронику медиаплеера в развлекательном центре, шкафу или другой мебели. В идеале в мебели должны быть предварительно вырезаны отверстия для проводов, или вам нужно будет добавить их самостоятельно.

Очень важно обеспечить надлежащую вентиляцию вашей электроники, чтобы избежать перегрева. Поскольку устройства охлаждаются, выделяя тепло, плохо вентилируемая мебель может представлять опасность для вашего оборудования. Меньше всего вам нужно, чтобы кабель выходил из строя, потому что ваш шкаф был слишком душным!

С другой стороны, размещение кабельной приставки и других устройств в развлекательном центре может вызвать проблемы с логистикой. Поскольку мебель может мешать сигналам пультов, приобретение универсального контроллера или комплекта инфракрасного приемника часто может быть разумным решением.

Вам также нужно будет подключить провода кабельной коробки к телевизору либо с помощью кабельных каналов на стене, либо с помощью проводов через стены. Просто убедитесь, что вы используете правильный комплект для создания системы внутристенной проводки, так как обычные шнуры не должны прокладываться за стеной (это фактически противоречит Национальному электротехническому кодексу). Вы также можете воспользоваться услугами профессионального установщика, если ваша электронная установка становится все более сложной и теперь требует сверления до стены.

В другой комнате

Пока вы думаете о разводке стены для обеспечения оптимальной эстетики / функциональности, вы также можете подумать о другом альтернативном месте для вашей кабельной коробки: в совершенно другой комнате.Возможность выбрать этот вариант будет зависеть от того, как построен и организован ваш дом, но может быть отличным выбором, если у вас несколько устройств, но вы не хотите загромождать пространство развлекательным центром.

Некоторые плюсы и минусы, которые следует учитывать:

Чистый, гибкий внешний вид. Поскольку все провода идут в другую комнату, а полки и мебель отсутствуют, такой подход обеспечивает творческую гибкость — спроектируйте комнату так, как считаете нужным.

Профиль расходов — из-за своей сложности установка кабельной приставки в другой комнате может быть дороже, чем другие альтернативы.Помимо затрат на электромонтаж, вам также нужно будет приобрести универсальный или расширенный контроллер.

Высокая сложность — это непростой и непростой проект своими руками. На самом деле вам, возможно, придется нанять профессионала, который поможет вам установить кабельную приставку в другой комнате и , чтобы убедиться, что приемникам ничто не препятствует.

Где поставить кабельную коробку для настенного телевизора?

Как показано в этом руководстве, существует множество различных способов размещения кабельной приставки.Некоторым может потребоваться немного больше, чем установка другой полки . Но для других пришло время проявить творческий подход.

Если у вас есть какие-либо вопросы относительно монтажа телевизора или расположения кабельной приставки, не стесняйтесь обращаться к нам здесь, в Mount-It! Мы готовы помочь любым возможным способом.

Источники:

Популярная механика. Как скрыть неприглядные провода телевизора. https://www.popularmechanics.com/home/how-to-plans/how-to/a18787/how-to-hide-tv-wires/

Национальная ассоциация противопожарной защиты. NFPA 70®: Национальный электротехнический кодекс . https://www.nfpa.org/codes-and-standards/all-codes-and-standards/list-of-codes-and-standards/detail?code=70

Умный. Как спрятать телевизионные провода и неприглядные шнуры 8 различных способов.

https://www.architecturaldigest.com/gallery/how-to-hide-unsightly-cords

Techwalla. Как спрятать кабельную коробку от телевизора с настенным креплением .

https://www.techwalla.com/articles/how-to-hide-the-cable-box-from-a-wall-mount-tv

Как спрятать провода телевизора, не врезаясь в стены — вилка

Ничто не делает дорогой телевизор с плоским экраном хуже, чем беспорядок из неприглядных проводов, торчащих сзади.Если вы только что купили новый телевизор, возможно, вы не захотите тратить еще больше на то, чтобы скрыть провода в стенах. Кроме того, у вас может не получиться просверлить стены, если вы находитесь в квартире или кондоминиуме, которые вам не принадлежат. Вот несколько дешевых и простых способов спрятать телевизионные провода, не врезаясь в стены.

Используйте зажимы для шнура, чтобы спрятать провода за подставкой для телевизора

Если ваш телевизор установлен на подставке, вы можете легко спрятать провода с помощью зажимов для шнура. Эти небольшие пластиковые зажимы обычно имеют липкую основу, поэтому вы можете приклеить их к задней части мебели, не беспокоясь о том, чтобы что-либо повредить.

Все, что вам нужно сделать, это поместить эти зажимы для шнура вокруг задней части вашей мебели и протянуть провода к сетевому фильтру или другим устройствам. Это также поможет вам держать шнуры в порядке и предотвратить их спутывание.

Используйте стяжки, чтобы провода не касались пола

Если у подставки под телевизор есть свободное пространство внизу, вы можете использовать стяжки, чтобы провода не касались земли. Все, что вам нужно сделать, это намотать провода и стянуть их вместе с помощью стяжки посередине.Однако убедитесь, что есть достаточно провисания, чтобы вы могли вытащить телевизор и получить доступ к проводам.

Если вы не хотите обрезать стяжки каждый раз, когда вам нужно переместить проволоку, вы также можете использовать стяжки на липучках. А если вы хотите сэкономить еще больше места, вы можете использовать удлинитель плоской розетки, который позволяет подключать кабели сбоку. Это также может удвоить или утроить количество розеток, к которым вы можете подключить свои устройства.

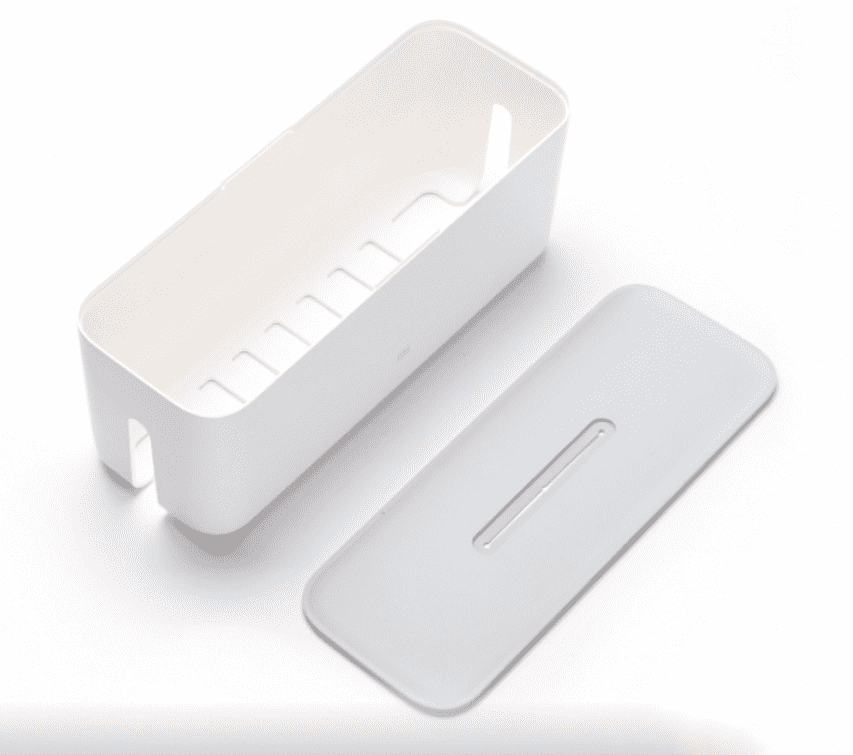

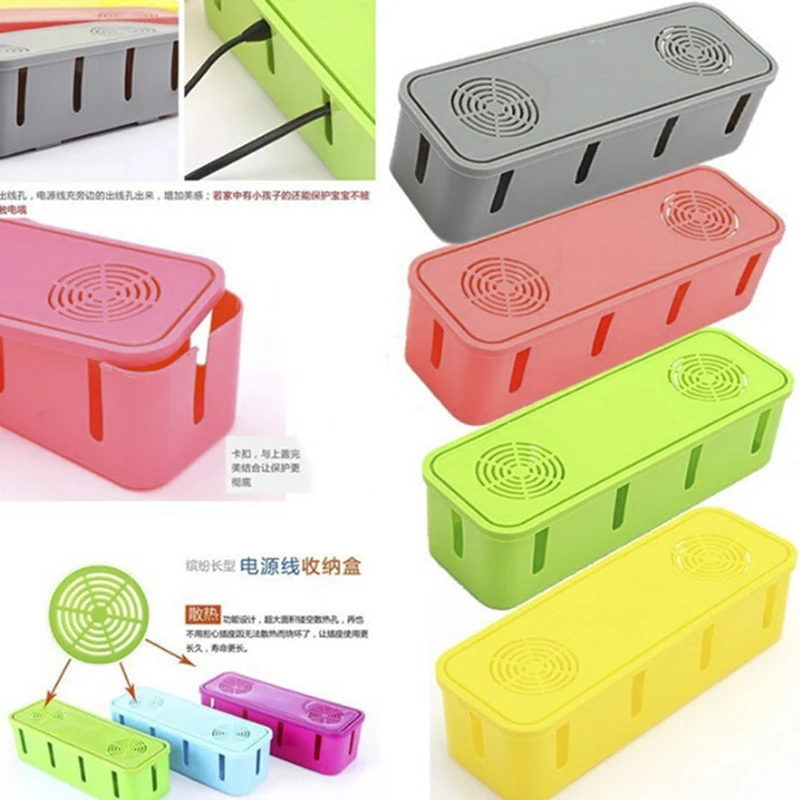

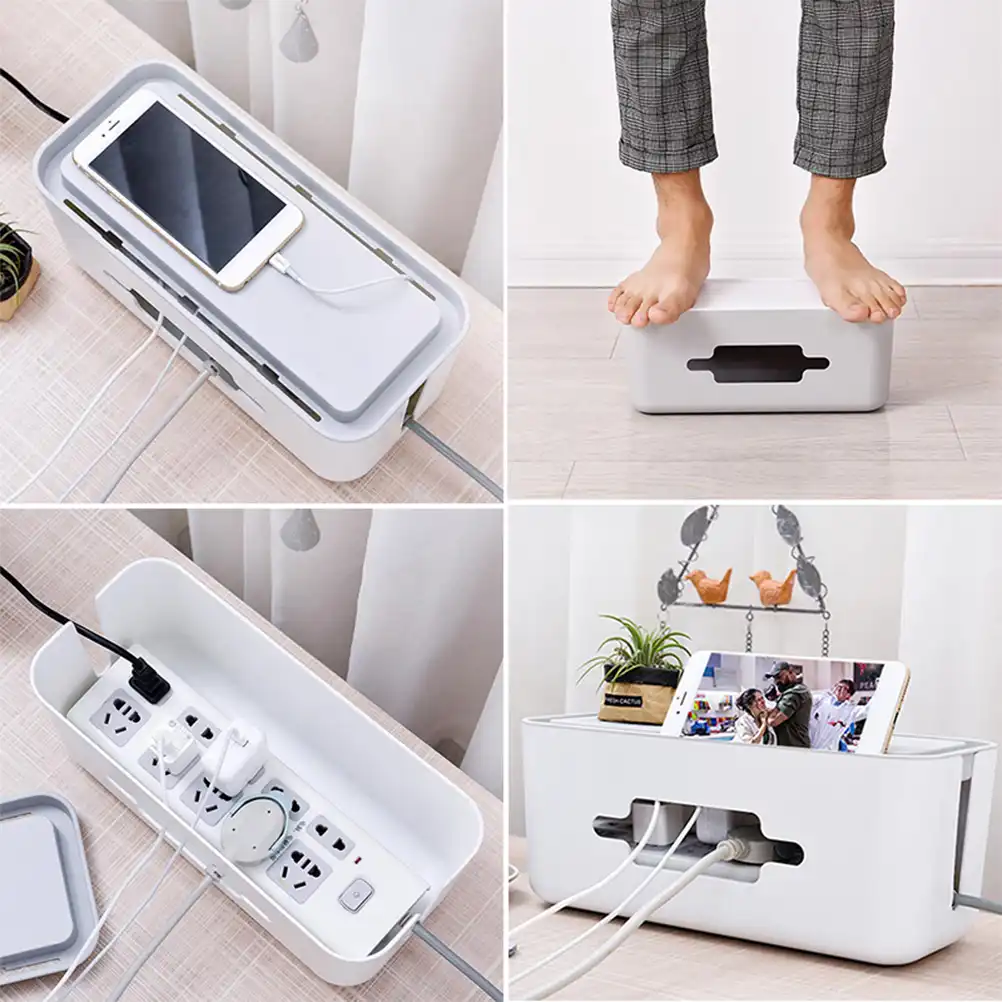

Используйте коробку для укладки кабелей

Если вы не можете использовать зажимы для проводов или стяжки, чтобы скрыть провода, вы всегда можете использовать коробку для укладки кабелей.Эти маленькие пластиковые коробки достаточно велики, чтобы скрыть ваши провода и даже небольшой сетевой фильтр.

Обязательно найдите коробку для укладки кабелей с отверстиями или прорезями по бокам, чтобы можно было добавлять кабели в разных направлениях. Затем вы можете закрыть крышку сверху, чтобы скрыть кабели и хранить их в недоступном для детей или домашних животных месте. Обычно вы можете найти коробки для кабелей разных размеров и цветов.

Используйте комплект стенного шнура для кабеля

Если ваш телевизор установлен, вы можете использовать комплект маскирующего средства для настенного шнура, чтобы скрыть провода, не врезаясь в стены.Этот тип кабельного канала обычно имеет клейкую основу, поэтому вы можете приклеить его к стене, не повредив его. Затем вы можете спрятать в нем провода телевизора и другие кабели, прежде чем надевать крышку.

С кабельным каналом вы также можете добавлять или удалять кабели в любое время, когда захотите. Однако это будет означать, что ваши кабели должны пройти большее расстояние, поэтому вам, возможно, придется заменить существующие кабели на более длинные. Поскольку этот тип дорожки качения обычно изготавливается из пластика, вы можете легко обрезать его до идеального размера.

Для получения дополнительных очков вы также можете покрасить дорожку качения в тот же цвет, что и ваша стена, чтобы она гармонировала с фоном. Чтобы добиться наилучшего сочетания краски, вы можете отрезать небольшой кусочек краски со стены и отнести его в местный строительный магазин. Кроме того, вы должны использовать вертикальный уровень, чтобы убедиться, что дорожка качения не изогнута.

Спрячьте провода телевизора внутри монтажной платы Raceway

Если ваши розетки не находятся за подставкой для телевизора, вы также можете использовать кабельную розетку основной платы, чтобы скрыть ваши провода, не врезаясь в стены.Этот тип дорожки качения располагается прямо над плинтусом и не выглядит слишком навязчивым. Обычно они имеют клейкую основу и сделаны из пластика, поэтому вы можете обрезать их до нужного размера.

Дорожка качения плинтуса будет красиво вписываться в вашу стену, и никто даже не заметит, что они там есть. Вы даже можете обрезать их под углом 45 градусов, чтобы проложить кабели по углам. Вы можете найти эти кабельные каналы разных цветов, которые подходят к большинству плинтусов, или вы можете покрасить их, чтобы они соответствовали вашим стенам.

В качестве дополнительных очков вы можете подумать об использовании предмета мебели, чтобы спрятать ваши провода там, где они выходят и должны быть подключены к стене. Таким образом, никто не сможет определить, что ваши провода вообще спрятаны в плинтусе.

Используйте маскирующее средство для тканевого шнура

Если ваш телевизор находится в центре комнаты или вы не можете использовать кабельный канал, вы можете подумать о простом чехле для тканевого шнура. Это простое решение не только скроет ваши кабели, но и защитит их от детей и домашних животных.Кроме того, будет меньше шансов, что кто-то споткнется о ваши провода.

Тканевые чехлы для шнуров обычно бывают разных цветов и размеров. У некоторых также есть молнии, которые позволяют легко их снять, когда вы хотите добавить дополнительные кабели или удалить их. Использование тканевого чехла для кабеля означает, что вы не сможете обрезать его до нужного размера, вы всегда можете добавить столько, сколько вам нужно, и он по-прежнему будет отлично смотреться.

Используйте декор, чтобы спрятать телевизионные провода

Один из самых простых и доступных способов скрыть телевизионные провода, не врезаясь в стены, — это разместить их за украшениями.Например, если у вас есть телевизор, установленный над столом или несколькими ящиками, все, что вам нужно сделать, это разместить несколько книг, мраморный бюст или какой-либо другой предмет декора, чтобы скрыть ваши провода.

В качестве дополнительного бонуса вы также можете использовать декоративные коробки, чтобы скрыть вашу кабельную приставку или другие устройства, подключаемые к вашему телевизору. Однако убедитесь, что вы не блокируете какие-либо датчики на телевизоре. Это может затруднить отправку сигнала на телевизор с пульта ДУ.

Спрячьте провода телевизора за панелью

Если вы чувствуете себя хитрым, вы можете поставить панель, чтобы скрыть провода, свисающие с телевизора.Панельные доски бывают разных размеров и дизайнов. Вы можете выбрать один с ярким рисунком или что-то простое.

Не можете найти узор, который вам нравится? Без проблем! Накройте панель или доску тканью, и все готово. Вы также можете покрасить его в тон вашей стене или выбрать дизайн, который выделит ваш телевизор. Если вы не хотите тратить деньги на панели и ткань, вы можете использовать деревянные поддоны, чтобы скрыть провода. Вы можете покрасить поддон или оставить его естественным для дома или в деревенском стиле.

Спрячьте провода телевизора на виду

Эта идея идеально подходит для творческих людей. Проявив немного изобретательности, вы можете превратить грязные телевизионные провода в произведение искусства. Все, что вам нужно сделать, это использовать прозрачные пластиковые кабельные зажимы, двусторонний скотч, клей или любой другой ненавязчивый метод, чтобы создать дизайн из ваших проводов.

Если вы любите приключения, вы также можете создать более сложные геометрические узоры или использовать телевизионные провода для создания очертаний города. Один из вариантов, который, без сомнения, понравится техническим домовладельцам, — это формирование компьютерных микросхем с помощью телевизионных проводов.

Спрячьте телевизионные провода за стеной

Если возможно прорезать стены, это лучший способ скрыть телевизионные провода. Мало того, что ваши кабели будут вне поля зрения, но если вы используете удлинитель питания в стене с более чем одной розеткой, вы можете подключить больше устройств к задней панели телевизора.

Кроме того, этот метод также позволяет установить телевизор заподлицо со стеной. Это связано с тем, что большинство комплектов удлинителей мощности утоплены, поэтому кабели не будут задевать заднюю часть телевизора, когда вы убираете его обратно.

Хотя вы можете установить телевизор самостоятельно, это может оказаться трудным процессом, особенно если у вас большой телевизор с плоским экраном. Если вам неудобно монтировать телевизор самостоятельно, вы всегда можете обратиться к профессионалу HelloTech, который сделает это за вас. У нас есть тысячи специалистов по всей стране, готовых приехать к вам домой и смонтировать для вас телевизор.

Как спрятать шнуры на настенном телевизоре

Ищете идеи, как спрятать шнуры на настенном телевизоре? У меня для вас есть две идеи.Для одного требуется дрель и набор шнура. Это лучший способ. Если вы снимаете дом или квартиру и не можете просверлить стену, другая идея, которую я использую для скрытия шнура, использует ткань, ее легко сделать и снять.

Я превратил спальню в тренажерный зал. Одной из особенностей комнаты, которую я хотел, был телевизор, чтобы смотреть во время тренировки, и видеорегистратор, чтобы следить за онлайн-уроками фитнеса.

Как спрятать шнуры на настенном телевизоре

В моем последнем посте о преобразовании комнаты я оставил вам это изображение настенного телевизора с оголенными шнурами, свисающими с него.Не очень красиво. Я рад сообщить вам, что теперь они вошли в историю.

Ну, собственно не история, но шнуры сейчас тянутся за стеной.

Как спрятать шнуры на настенном телевизоре

Я использовал упакованный комплект , чтобы безопасно проложить провода телевизора за стеной.

Примечание: Когда я впервые проложил шнуры за стеной, я сделал это без комплекта и получил много комментариев, в которых говорилось, насколько это небезопасно. Я удалил исходный пост и переписал его, указав этот правильный и безопасный способ.Все примерно так же, но теперь провода проходят внутри трубы, которую вы вставляете в стену.

В магазинах товаров для дома продаются комплекты Flat Screen In Wall Cover и Power . Я использовал этот комплект «В стене» и «Кабель питания», чтобы проложить телевизионные провода «для кодирования» за стеной. В комплекте идут розетки. Наборы стоят около 50 долларов и являются лучшим и самым безопасным способом спрятать телевизионные шнуры за стенами.

Что входит в комплект для скрытия шнура телевизора?

• гофрированная пластиковая трубка с подключенными розетками, крышка, длинный удлинитель, коронка для дрели, проволочная змейка, бумажный шаблон

Обзор установки скрытия телевизионного шнура

Розетка подключается к пластиковой трубке, которую вы размещаете за стеной через два отверстия, которые вы просверливаете в стене за телевизором (одно отверстие в стене, другое выше в стене за телевизором). Шнуры телевизора проходят через пластиковую трубку.

В верхней розетке есть вилка. Сюда вы подключаете телевизор. В комплект входит шнур питания, который необходимо затем подключить к существующей розетке, расположенной ниже на стене. (Я поставил перед этой розеткой предмет мебели, чтобы он был скрыт от глаз, но до него было легко добраться, если необходимо.)

Пошаговая инструкция по установке комплекта для скрытия телевизионного шнура в стене

1. После размещения монтажного кронштейна телевизора (приобретается отдельно) на стене, вам нужно выяснить, где должны быть два отверстия, чтобы верхнее было скрыто за телевизором, а нижнее — ближе к полу и рядом с существующая розетка, к которой будут подключены шнуры и источник питания комплекта, выходящие из стены.

2. Просверлите отверстия круглым сверлом.

3. Следуя инструкциям набора, протолкните трубку и шнур через верхнее отверстие. Это выглядит сложно, но было довольно легко. Видите этот белый шнур вдоль черной трубки? Это часть шнура питания в комплекте и то, как вы подключите питание к телевизору.

4. В верхней части шнура питания комплекта имеется розетка. Вы подключаете телевизор к нему за телевизором. В нижнем отверстии вам нужно подключить питание к существующей розетке.

СОВЕТ ПО УСТАНОВКЕ: Попросите кого-нибудь из членов семьи помочь ему схватить и вытащить трубку / шнур, когда он достигнет просверленного отверстия в нижней части стены.

5. С помощью винтов из комплекта прикрепите розетку к стене за телевизором. Сюда вы подключаете телевизор, остальные шнуры проходят через трубку.

6. Пропустите кабели через трубку и выведите их из нижнего отверстия и подключите к задней панели телевизора на стене и кабельной коробке / DVR ниже.

Когда вы решите, где разместить отверстия в стене, вам следует расположить нижнее отверстие как можно ближе к существующей розетке. После того, как трубка и шнуры вынуты из нижнего отверстия, в зависимости от того, насколько близко находится настенная розетка, вы просто вставляете вилки в розетку. Розетка в моей комнате была низко на стене и скрыта за столом.

Если у вас более двух вилок (обычная розетка), вы можете подключить удлинитель с несколькими розетками. Это у меня на столе.

Готово! От старта до финиша ушло около 2 часов.

ВАЖНО : Самым сложным было выяснить, где разместить отверстия в стене. Убедитесь, что все шнуры, соединяющие вашу электронику, имеют достаточную длину, чтобы пройти через стену и войти в заднюю часть телевизора. Возможно, вам придется приобрести более длинные кабели HDMI и т. Д.

*** ВАРИАНТЫ ***

Если вы не хотите прятать шнуры за стену, чтобы скрыть их при подвешивании телевизора с плоским экраном на стене, прочтите этот пост:

Как я спрятал шнуры на настенном телевизоре с плоским экраном в моей семейной комнате, не проложив их за стену.

Вы можете узнать больше о том, как я превратил эту неиспользуемую спальню в тренажерный зал, в этих сообщениях:

Как спрятать кабельную коробку за 5 простых шагов

Когда мы переехали в наш дом, одним из первых проектов, за которые мы взялись, была модернизация старого камина. И с этим обновлением пришло решение установить телевизор над камином, что, конечно же, приводит к извечной дилемме: что делать с кабельной коробкой?

Вот пошаговые инструкции, как легко спрятать кабельную приставку!

Можно ли установить кабельную приставку за телевизором?

Вот два необходимых условия для установки кабельной приставки за телевизором:

1.Розетка за телевизором (для ПОЛНОСТЬЮ скрытой установки). Обратите внимание: даже если у вас нет розетки за телевизором, вы все равно можете спрятать 99% или свои коробки и провода, если там нет розетки — у вас будет только один шнур питания, который можно незаметно подключить, чтобы питать все, что идет за телевизором.

2. Подключение кабеля за ТВ (опять же, для ПОЛНОСТЬЮ скрытой настройки). Кабельный провод также можно незаметно закрепить с помощью шнура питания.

Примечание. Если за телевизором нет розетки, вызовите электрика, чтобы он вам ее поставил. Ваша кабельная компания может переместить кабельную розетку.

Материалы, необходимые для скрытия кабельной коробки

Как скрыть кабельную коробку

Шаг 1: Размещение коробок

Если ваш телевизор зафиксирован в одном положении после его установки, вам нужно будет установить все оборудование, которое вскоре будет скрыто, прежде чем повесить телевизор.

Если ваш телевизор уже установлен, вам сначала необходимо снять его с крепления. Если ваш телевизор установлен на поворотное крепление, вы, скорее всего, сможете установить боксы, не снимая телевизор.

В любом случае вы захотите убедиться, что ваши коробки не будут видны с вашего основного места просмотра, поэтому попросите друга подержать каждую часть оборудования в том месте, которое, по вашему мнению, будет работать, пока вы садитесь на диван и проверьте видимость.

Шаг 2. Установите липучку

.

Я бы рекомендовал по крайней мере 2 полоски липучки на каждую единицу, которую вы хотите спрятать. Таким образом, вы никогда не будете беспокоиться о том, что кабельные коробки или модемы упадут или открепятся (большинство кабельных коробок не превышает 5 фунтов, поэтому двух полосок вполне хватит).Кроме того, 2 отдельные точки соприкосновения стабилизируют коробки таким образом, чтобы днище не провисало со временем.

Шаг 3. Установите удлинитель

Все эти блоки требуют питания, поэтому вам нужно будет купить такой удлинитель. Удлинитель на липучке тоже. Убедитесь, что он оборудован сетевым фильтром для защиты всего.

Шаг 4. Установите инфракрасный ретранслятор

Установите инфракрасный ретранслятор на заднюю часть кабельной коробки.

Шаг 5: Намотайте провода

Оберните провода петлями и используйте их, чтобы держать их намотанными.

С помощью этого метода просто спрятать кабельную коробку!

Hide TV Wire | Как спрятать шнуры

Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, — это клубок незакрепленных шнуров и кабелей, свисающий со стены. К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

Вы любите создавать крутые штуки.И мы тоже. Давайте вместе запачкаем руки.

Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а при необходимости — горизонтально.

---

Необходимое снаряжение

Комплект для настенного монтажа Cable Concealer

Для прикрытия шнуров вне стен.

Эхо-редуктор в настенном комплекте питания

ECHOGEAR amazon.com

59,99 долл. США

Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

Цифровой мультисканер GMS120

Это гораздо больше, чем прибор для поиска стержней, он может обнаруживать проводку переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

Комплект для организации кабельного телевидения с плоским экраном

Для скрытия шнуров в стене (требуется розетка для высоковольтного питания).

---

Существует несколько различных типов дорожек качения, в том числе из металла или пластика.Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, поскольку их обычно нужно привинчивать к стене. Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать. Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

Лучше и аккуратнее проложить провода телевизора за стеной, используя что-то, что называется встроенным в стену комплектом питания.Эта предварительно смонтированная система поставляется с двумя модулями питания низкого напряжения, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.

---

Лучшие крепления для телевизоров

ПРОСТОТА УСТАНОВКИ

Sanus Systems VMPL50A-B1

Оценка потребителей: 90% дали 4 звезды или больше

Без проблем повесьте телевизор любого размера.

ПРОЧНЫЙ

Peerless-AV ST650P

Оценка потребителей: 87% дали 4 звезды или больше

Не беспокойтесь о том, что ваш телевизор утяжелит вас.

НАИБОЛЕЕ НАСТРАИВАЕМЫЙ

Echogear Full Motion

Оценка потребителей: 95% дали 4 звезды или больше

Где бы вы ни сидели, у вас будет прекрасный вид.

Лучшее соотношение цены и качества

VideoSecu ML531BE2

Оценка потребителей: 95% дали 4 звезды или больше

Это доступно, надежно и доступно в любых размерах, которые вам могут понадобиться.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics для тяжелых условий эксплуатации

Оценка потребителей: 92% дали 4 и более звезд

С легкостью установите мини-экран.

---

Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания, встроенном в стену, используются провода низкого напряжения, поэтому он соответствует нормам.

В комплект входит даже кольцевая пила для сверления отверстий силового модуля в гипсокартоне. Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите оборудование непосредственно к модулям, и все — никаких видимых проводов или кабелей.

---

🎥 Смотреть дальше:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

12 гениальных (и стильных!) Способов скрыть провода и технологии в вашем доме

Давайте посмотрим правде в глаза — провода не очень привлекательны. Не было бы лучше найти способы спрятать провода, которые бы их больше замаскировали?

Если вы изо всех сил пытаетесь скрыть все эти провода и технические вещи вокруг своего дома и просто хотите, чтобы он выглядел немного лучше и гармонировал с декором, то вы попали в нужное место!

Сегодня я собрал для вас свои лучшие советы и вдохновение и надеюсь, что это поможет.

БОКОВОЕ ПРИМЕЧАНИЕ — Хотя все эти идеи определенно стоит попробовать, , пожалуйста, всегда убедитесь, что вокруг проводов / электрических цепей циркулирует много воздуха, а не жалко . При работе с электрикой необходимо дать возможность теплу уйти….

Мы все там были — слишком много проводов, с которыми не справляются наши дома. Мы постоянно пытаемся внедрить в дома вещи, которые просто не привыкли к нагрузке.

ВОПРОСЫ?

• Недостаточно розеток
• Розетки не в том месте
• Технические коробки нужно ставить в места, которые портят стиль вашего дома
• Провода оказываются выставленными напоказ, в массе спагетти под шкафами и обычно имеют тенденцию к быть довольно некрасивым.

У меня дома эта проблема — ВСЕ ВРЕМЯ!

Он был построен в 1930-х годах, когда было меньше нужды в таком количестве розеток и т. Д., Поэтому, когда мы отремонтировали его несколько лет назад, мне посчастливилось добавить много розеток.Я, наверное, переборщил, но я был на задании!

БЫСТРЫЙ СОВЕТ — Всегда имейте по крайней мере 1 комплект розеток на каждой стене — чтобы вы могли перемещать мебель, где хотите. Я пошел еще дальше и поставил по 2 комплекта на каждой стене — таким образом, у вас всегда будет рядом розетка, и большинство из них будет скрыто мебелью, так что это совсем не будет выглядеть странно.

Хотя это отлично работает, когда у вас есть роскошь добавить сокеты, это не решение для большинства из нас. .Фактически — в нашем доме все еще есть несколько комнат, в которых мы не можем легко что-либо изменить, поэтому в результате мы были вынуждены расставить мебель в определенных местах в каждом пространстве.

Не идеально.

И даже не начинайте с массы коробок Wi-Fi / DVD / роутеров, которые мы собрали вокруг дома….

Все очень нужно, и технология отличная, но внешний вид? Не так уж и много…

ТАК — КАКОЕ РЕШЕНИЕ? (ЕСТЬ НЕСКОЛЬКО НА КАЖДУЮ КОМНАТУ!)

Вот лишь несколько современных неприятностей, которые являются прямым результатом неприглядных проводов и технологий, а также некоторые идеи, которые я нашел в Интернете (и на этом сайте!), Чтобы исправить проблемы …

Я надеюсь, что это поможет вам принять любые решения, которые вам понадобятся для вашего собственного дома.

ДОМАШНИЙ ОФИС TECH

У всех нас есть какая-то потребность в технике, связанной с оформлением документов в доме.

Может быть, у вас есть принтер, сканер, измельчитель и т. Д.

И они, как правило, довольно большие и некрасивые в большинстве комнат — если только вам не повезло иметь отдельный домашний офис (и даже тогда вы, возможно, не захотите чувствовать себя, как будто вы находитесь в нормальном офисе, находясь дома).

РЕШЕНИЕ №1 — ИСПОЛЬЗУЙТЕ ПРЕДНАЗНАЧЕННУЮ МЕБЕЛЬ

Использование мебели, созданной так, чтобы скрыть технологию, — один из лучших способов, которые я видел, чтобы избавиться от необходимости ежедневно видеть технику домашнего офиса, не чувствуя, что вы живете в офисе.

Здесь есть место для всего, но он больше похож на обычный буфет — скрытый полностью функциональный офис!

РЕШЕНИЕ № 2 — ИСПОЛЬЗУЙТЕ КОРЗИНУ

У меня есть измельчитель, и я ненавижу то, как он выглядит в моем доме. В результате я большую часть времени хранил его в шкафу и вытаскивал только тогда, когда мне нужно было уничтожить приличное количество документов.

Я видел, как несколько человек в Интернете использовали простую корзину, чтобы хранить его, так что это совсем не очевидно.Мне нравится идея, что его всегда включают в готовый к использованию, но все же вне поля зрения… (но я бы не рекомендовал корзину с крышкой из соображений безопасности).

ГОСТИНАЯ TECH

Многие люди теперь хотят иметь такой великолепный вид, как если бы телевизор повесили на стену.

Тем не менее, без огромных затрат на разрезание стены, прокладку проводов и штукатурку над ними, это могло бы быть идеальным оптимизированным решением…

РЕШЕНИЕ № 3 — ИСПОЛЬЗУЕТСЯ ДЛЯ НАЗНАЧЕНИЯ КАБЕЛЯ

Добавление простого участка кабеля посередине телевизора вниз по направлению к телевизору или тому, что находится под ним, имеет большое значение для того, на чем вы сосредотачиваетесь при просмотре телевизора (вам не нужны эти отвлекающие провода!) — и это кабели, как правило, тоже можно покрасить в тон стене.

ТЕХНИЧЕСКИЕ ЯЩИКИ ПО ВСЕМУ ДОМУ

В доме также так много «технических» боксов — будь то роутер (который должен подключаться к телефонной линии), ТВ-бокс или другие вещи, и все это может создать неправильный фокус в комнате, если ты не осторожен…

РЕШЕНИЕ № 4 — СКРЫТЬСЯ ЗА ФАКС-КНИГАМИ

Мне нравится эта идея — спрятать все за тем, что выглядит как собрание книг на полке.

Так просто, но так эффективно.

В конце концов, гораздо приятнее выставлять книги на обозрение, чем эти черные или серебряные коробки…

Я уверен, что вы могли бы сделать что-то подобное — но вот тот, который вы можете купить готовым, и вы можете выбрать из широкого спектра книг / цветов и т. Д., Чтобы соответствовать вашему декору (да, это немного дорого для доставки в Великобританию, так как это продукт для США, но, возможно, он того стоит) — щелкните изображение, чтобы узнать больше.

РЕШЕНИЕ № 5 — СПРЯТИТЬСЯ В КОРОБКЕ ДЛЯ НАЗНАЧЕНИЯ

Еще один простой способ скрыть коробки, которые должны быть выставлены напоказ, например телевизионную приставку, — это спрятать их в коробке.

Их можно повесить на стену, что означает, что они могут быть полностью в стороне (или очень близко к источнику питания и т. Д.), Чтобы также не тянуть провода.

ПРОВОДА ПО ДОМУ

Это исправления, которые вам нужны, если вам трудно поставить мебель именно там, где вы хотите, — и вам нужно предусмотреть лампы и т. Д.… Или если вам просто нужно спрятать эти надоедливые провода из поля зрения.

РЕШЕНИЕ № 6 — ИСПОЛЬЗУЙТЕ СПЕЦИАЛЬНЫЙ ПЛИНТУС

Если вы находитесь на этапе строительства / ремонта, вы можете установить специальный плинтус, в задней части которого фактически оставлено место, которое можно использовать для прокладки проводов.

Действительно просто, действительно эффективно — и чисто и аккуратно в любой комнате!

РЕШЕНИЕ № 7 — И ЕСЛИ ПЛИНТУС УЖЕ ЕСТЬ…

Почему бы просто не добавить к нему немного дополнительных деталей!

Вы можете проложить кабель-каналы / кабели либо на стене поверх существующего плинтуса, либо на полу у плинтуса — все, что лучше всего подходит для вашего дома и пространства.

(Вы не смогли бы отследить его по полу, например, если бы у вас был ковер).

РЕШЕНИЕ № 8 — СПРЯТАТЬ ПРОВОДА НА ОБЪЕКТЕ!

Когда у вас есть лампы или электрические предметы на предметах мебели, обычно к розетке тянутся провода, которые могут быть очень неприглядными (особенно, если мебель имеет длинные ножки и не имеет реальной задней стенки).

Таким образом, вы можете использовать кабельные зажимы, которые просто приклеиваются к мебели и имеют прорезь, в которую можно вставить провода. Вы можете протянуть провода по ножкам мебели или по спинке — и они останутся на месте и не мешают.

РЕШЕНИЕ № 9 — СДЕЛАЙТЕ ВИЗУАЛЬНУЮ ИЛЛЮЗИЮ — ПРОЕКТ СДЕЛАНО!

Это проект из замечательного блога Swoonworthy, и он гениален, если у вас есть небольшой навык DIY.

Простое добавление фальшивой стены из картона, окрашенного так же, как стена, означает, что вы можете спрятать массу проводов без необходимости использования каких-либо кабелей или боксов.

Очевидно, это будет работать только тогда, когда провода уже находятся в скрытой области — поскольку визуальная иллюзия может быть разбита под неправильным углом…

РЕШЕНИЕ № 10 — ИСПОЛЬЗУЙТЕ КРЮЧКИ / КОРЗИНЫ, ЧТОБЫ ПРОВОДИТЬ ПРОВОДА

Еще один быстрый трюк с проводами — это прикрепить какую-нибудь корзину к нижней (или даже задней) части мебели и поместить туда зарядное устройство и провода, а не прямо на пол.

Обычно это используется в офисах, но скоро я собираюсь попробовать это в своем коридоре, так как под шкафом в холле свисает множество проводов, и даже несмотря на то, что он низкий, вы легко можете увидеть все эти раздражающие провода, тянущиеся по полу …

ПРОВОД ЗАРЯДА…

и, конечно же, одна из самых больших проблем, связанных с производством проводов, вызвана зарядными устройствами для сбора телефонов / iPad / Kindle и т. Д., Которые, похоже, собирает семья.Вот несколько моих любимых способов скрыть беспорядок с кабелями, который в противном случае остался бы свисающим …

РЕШЕНИЕ №11 — ИСПОЛЬЗУЙТЕ ДЕКОРАТИВНУЮ КОРОБКУ ДЛЯ СПАСЕНИЯ ВСЕХ ПРОВОДОВ

Мне нравится эта идея, так как у вас может быть все, для чего нужен провод, все в одном месте — аккуратно и аккуратно. Соединения можно просто продеть через декоративные отверстия, и это все, что вы увидите.

РЕШЕНИЕ №12 — ИСПОЛЬЗУЙТЕ ЗАРЯДНУЮ СТАНЦИЮ

Это будет иметь большое значение для стола в коридоре, кухонной рабочей поверхности или письменного стола — так как у вас может быть все, что заряжается, каждый со своим собственным проводом, — но все это аккуратно упаковано.

И если все ваши гаджеты можно заряжать по беспроводной сети, разница в количестве проводов будет ЕЩЕ БОЛЬШЕ! (Предметы Apple, как правило, могут быть такими, но вы можете сделать покупки вокруг и посмотреть, что есть другие).

Это также отличная идея, чтобы держать их всех вместе перед сном (чтобы дети не брали свои телефоны наверх … надеюсь!

Вот и все — множество идей, как спрятать провода дома (и эти надоедливые технические коробки!).

Если вы начнете думать немного нестандартно (или, в данном случае, внутри нескольких коробок!) В поисках вдохновения, вы можете обнаружить, что провода и технические средства в доме становятся для вас менее неприятными.

Как снять розетку со стены | Руководства по дому

После извлечения электрической розетки у вас остается неиспользуемая электрическая коробка, но она не пуста. Провода, которые питали розетку, все еще там, как и провода, ведущие к устройствам, расположенным дальше по цепи. Самый практичный, одобренный кодексом способ сохранить эти устройства подключенными — это оставить коробку на месте и соединить внутри нее соединения. Однако, если вы удаляете всю цепь или розетка была в конце линии, вы можете вытащить коробку.Сложность работы зависит от того, коробка это черновая или переделанная.

Отсоедините розетку, если вы этого еще не сделали, сначала выключив прерыватель, который управляет цепью, в которой он находится. Еще раз проверьте отсутствие электричества в розетке с помощью бесконтактного тестера цепей. Отвинтите крышку с помощью отвертки, затем открутите розетку от коробки. Отсоедините провода — самый быстрый способ — перерезать их кусачками — и снимите розетку.

Отсоедините силовой кабель от электрической панели, если вы не планируете его оставлять. Если вам неудобно работать с панелью, попросите электрика выполнить эту часть работы. Оставьте кабель подключенным, если вы планируете обходить розетку.

С помощью отвертки сломайте пластиковые выступы на задней стороне коробки, чтобы кабели легко скользили, затем вытащите кабель цепи, если вы снимаете цепь. Вы можете вытащить его, пройдя на чердак или в подвал и протянув его через верх или низ стеновой пластины.Если вы не можете этого сделать, просто вытолкните его из коробки.

Осмотрите коробку. Если вы видите снаружи фланец 1/2 дюйма с винтом сверху и снизу, это коробка для модернизации. Ослабьте винты отверткой, потянув за коробку другой рукой. В какой-то момент пластиковые анкеры, крепящие его к стене, освободят его, и вы сможете его снять.

Вырежьте отверстие вокруг коробки с помощью пилы для гипсокартона, если это не коробка для ремонта. Сделайте отверстия на 2 или более дюйма больше, чем коробка, чтобы можно было получить доступ к гвоздям, крепящим коробку к стене.Вытащите гвозди монтировкой или плоскогубцами и снимите коробку.

Прикрепите кабель схемы к шпильке скобами для проволоки, чтобы он не мешал, если вы не сможете его вытащить. Перед тем как закончить работу, обязательно отрежьте другой конец, чтобы кабель не использовался. Таким же образом обрежьте и закрепите все ответвления кабеля от розетки.

Зашейте дырку свежим гипсокартоном. Вырежьте скобу, перекрывающую отверстие, из фанеры толщиной 1/2 дюйма, прижмите ее к задней части гипсокартона и закрутите шурупы для гипсокартона спереди, чтобы удерживать его.Прикрутите пластырь для гипсокартона к скобе шурупами для гипсокартона, затем заклейте его бумажной лентой с помощью 4-дюймового ножа для гипсокартона.
