Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.



Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно – 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.



Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук.

Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно – «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.



Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Коробка монтажная для розеток и выключателей, подрозетник Леруа Мерлен

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

  • Материал, из которого изготовлена стена.
  • Размер и форму отверстия под розетку или выключатель.
  • Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Надёжно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надёжно удерживать коробку внутри гипсокартонной стены.


Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.


Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.


При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.


В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть «болгарка» и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если «болгарки» нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведётся в штробе, которая предварительно вырубается в стене. Штроба ведётся от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

Установка в гипсокартонную стену

Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон.

У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвёртки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.

Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.

Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.

Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника. Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала.

Затягивание винтов крепления, также должно осуществляться с осторожностью.

Установка в деревянную стену

Коробка установочная для розеток, монтаж которой осуществляется в деревянном доме, изготавливается из тонкого металла, поэтому при монтаже скрытой проводки в дереве, необходимо использовать коронку немного меньшего диаметра, чем внешняя окружность детали.

Дерево при сверлении, может слегка выгорать, что сделает установку коробки под выключатели и розетки невозможной, по причине несовпадения диаметров отверстия и подрозетника.

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надёжное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространённой причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике. Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к её выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Устройство коронки

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов. Самые распространённые из них:

  • Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
  • С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
  • С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Алмазная коронка

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Выбор подрозетника

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – «удар с вращением».

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме «удар без вращения» устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Установка монтажных коробок в стенах

Перед сверлением отверстий в стене их центры необходимо отметить маркером, цветным карандашом или мелом. При установке нескольких коробок в одном ряду при помощи уровня или отвеса проводится горизонтальная или вертикальная линия, соответственно. Расстояние между центрами коробок на ней – 71 мм. Вырезать дырку можно двумя способами: коронкой с напайками или сверлом.

Справка. Отверстия в гипсокартонных перегородках вырезаются не только коронкой, но и ножом, тонкой пилой и сверлом для дерева. Диаметр отверстия – 68 мм.

Как вырезать отверстие коронкой

Самый простой и быстрый способ – использовать коронку под розетку в бетоне диаметром 68 мм и перфоратор:

  1. закрепить инструмент в перфораторе;
  2. включить режим «удар+вращение»;
  3. установить центрирующее сверло на отметку центра отверстия;
  4. просверливаете стену на глубину подрозетника;
  5. сменить инструмент на пику или зубило;
  6. включить режим «только удар»;
  7. выбить остатки материала из дырки;
  8. при установке коробок в одном ряду вырезать штроборезом или вырубить перфоратором перегородки между ними;
  9. вырезать в коробках отверстия для ввода кабелей;
  10. зафиксировать коробки в отверстиях алебастром или шпаклёвкой.

Установка подрозетников

Внимание! В бетонных стенах целесообразно использовать только перфоратор, а в кирпичных и алебастровых – можно применить ударную дрель мощностью не менее 800Вт.

Отверстие сверлом с твёрдосплавной напайкой

При отсутствии специального инструмента углубление высверливается сверлом с твёрдосплавной напайкой:

  1. к стене в месте установки прикладывается монтажная коробка и обводится по контуру карандашом или чертилкой;
  2. по линии на глубину 55 мм сверлятся отверстия;
  3. материал, оставшийся внутри отверстия, вырубается или высверливается;
  4. в коробке вырезаются дырки для ввода кабеля, и она фиксируется в отверстии.

Важно! Если шпаклёвка закроет отверстия для кабеля и попадёт внутрь коробки, её следует удалить ДО полного высыхания.

Как сделать отверстие в плитке под розетку

Вырезать отверстие в кафельной плитке лучше до её приклеивания к стене, плотно прижав к подложенной под неё доске. Это делается по двум причинам:

  • За наклеенной плиткой сложно проложить провод. Исключение составляют ситуации, когда розетка находится в верхнем ряду кафеля;
  • Кафельная плитка хрупкая, поэтому сверление в ней возможно только дрелью в режиме «вращение без удара», а так сверлятся только гипсокартонные и алебастровые перегородки.

Поэтому необходимо точно разметить центры коробок в стене и в кафеле, учитывая зазоры между плитками. Кроме расчётов, можно поступить следующим образом:

  1. начать сверлить плитку;
  2. после появления сквозной дырки приложить кафель к месту установки;
  3. сделать через него отметку на стене;
  4. высверлить углубление для установки монтажной коробки;
  5. закончить вырезать отверстие в плитке;
  6. приклеить плитку к стене и установить монтажную коробку.

Или просто вырубить дырку большего диаметра, а зазоры заполнить шпаклёвкой.

Как сделать отверстие в плитке

Совет. Розетки и выключатели квадратные (двойные розетки прямоугольные), поэтому, если они находятся в углу плитки, можно сделать квадратный вырез углошлифовальной машинкой. Впоследствии он закроется декоративной крышкой.

Знание того, как правильно вырезать посадочное место под розетку и какой инструмент при этом использовать, необходимо при монтаже электропроводки.

Коробка под розетку в бетон: подготовка и установка

Установка точек подключения электроприборов в бетонных стенах жилых и административных зданий — задача, которая встречается часто. Значительное количество построек возведено и строят из бетона. Речь идет не только о размещении коробки под розетку, но и обо всем комплексе работ, который предусматривает грамотное создание сети скрытой электропроводки или дооснащение дополнительными точками питания. Данная технология позволяет сформировать безопасную и долговечную систему электропитания в доме, офисе.

Подготовительные работы

Установке розеток предшествует предварительная подготовка, включающая выбор места размещения коробки, определение количества точек питания, к какому участку электросети будет осуществляться подключение, выбор трассы прокладки штробы. В результате создаются электрическая схема подключения и чертеж строительных работ. Также подбираются необходимые материалы, оборудование и инструменты.

Вернуться к оглавлению

Материалы и инструменты

Электрическая часть базируется на розетках в комплекте, кабелях необходимого сечения. Для монтажа также потребуются: крестовая отвертка (на 2 мм), отвертка шлиц (на 4 мм), паяльник, припой, плоскогубцы, бокорезы, пинцет, нож. Формирование штроб осуществляется штроборезом (болгаркой).

Места установки подрозетников создаются перфоратором (ударной дрелью) с алмазной коронкой, необходимо также сверло с победитовым наконечником, насадка-лопатка. Потребуется молоток и зубило для очистки штроб и углублений под розетки. Строительная часть работ потребует иметь карандаш, рулетку, шпатель, гипсовую или алебастровую шпатлевку, жидкую грунтовку.

Вернуться к оглавлению

Разметка

Карандашом с помощью уровня делают разметку.

На стену карандашом с помощью уровня наносятся горизонтальные и вертикальные линии, по которым пройдет прокладка штроб под провода. Отмечается на стене центр размещения розетки. Сделать установку нескольких единиц также просто. Для этого отмечают центр крайнего элемента блока.

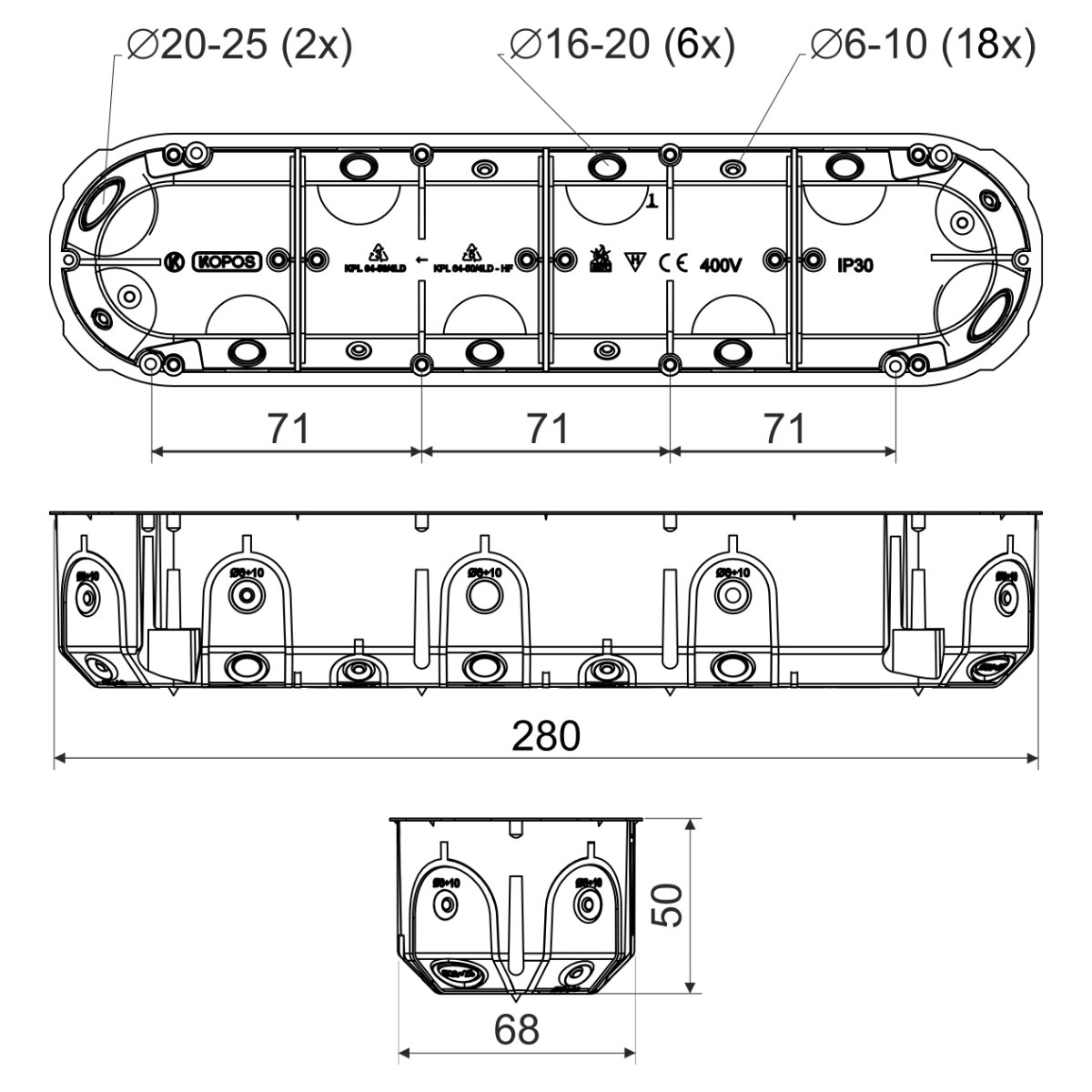

Затем от него с шагом 71 мм (стандарт межосевого расстояния подрозетников) отмечаются строго по горизонтали центры остальных розеток. Высоту от пола можно установить любую, однако, есть европейский стандарт высоты — 300 мм. Разметка должна соответствовать общему замыслу так, чтобы минимизировать использование внешних электрических удлинителей.

Вернуться к оглавлению

Процесс установки

Предстоит сделать сугубо строительные и электротехнические работы. Создаются штробы для электропроводки, высверливаются коронкой углубления под коробки. В штробы укладывается кабель, который следует закрепить в бетонной стене. Кабель-канал шпатлюется. Затем на места устанавливаются подрозетники. После отделки стен розетки подключаются к кабелям.

Вернуться к оглавлению

Создание отверстий в стене

Монтаж отверстия в бетонной стене.

Перед проведением работ индикатором, реагирующим на излучение подключенной проводки, определяется отсутствие в зоне сверления и штробления электропроводки под напряжением. Аккуратное углубление в месте, где будет стоять розетка, можно сделать только алмазной коронкой. Ее внешний диаметр (68 – 70 мм), а также размеры подрозетника и розетки должны совпадать. Сначала в точке разметки сверлится бетонное основание сверлом диаметром около 8 мм. Затем, когда инструмент надежно вошел в стену, перфоратор выравнивается перпендикулярно поверхности, и далее работает коронка.

Она погружается в бетонную стенку на всю глубину корпуса. Насадкой-лопаткой выбивается цилиндр высверленного бетона. Дно отверстия выравнивается. Проводится примерка подрозетника. Так можно сделать необходимое количество отверстий.

Штробы нарезаются резчиком по схеме на стене двумя параллельными прорезями. Перфоратором или зубилом штроба освобождается от бетона и зачищается. Глубина и ширина штробы должна позволить уложить кабель (кабель в гофре) так, чтобы расстояние от его верхнего края до поверхности стен составляло 20 – 30 мм.

Вернуться к оглавлению

Монтаж электропроводки

Перед прокладкой изоляция и жилы кабеля проверяются. Электрические провода (гофра с кабелями внутри) укладываются на дно штробы и фиксируются алебастровым (гипсовым) раствором с шагом 200 – 250 мм. Лучше, когда ко всем розеткам подведен свой кабель.

По мере застывания раствора канавки равномерно заполняются фиксирующим составом вровень с поверхностью. Один конец кабеля выводится к распаечному узлу, но не подключается. Второй – с запасом длины в 150 – 200 мм следует закрепить в отверстии под розетку.

Вернуться к оглавлению

Подготовка и установка подрозетников

Проверяется и отключается электропитание. Коробка примеряется к отверстию. Изделие не должно иметь препятствий к установке вровень с поверхностью. Аналогично проверяется готовность к размещению блока розеток. Для этого подрозетники предварительно соединяются через имеющийся конструкционный переходник.

Лишние элементы конструкции обрезаются. Все мешающие материалы из углубления удаляются, оно очищается от пыли и грунтуется для обеспечения адгезии. Дается время на высыхание состава. В корпусе коробки путем продавливания удаляется фрагмент, через который продергивается кабель. Раствором алебастра (гипсовой смеси), имеющим плотную, но подвижную консистенцию, обмазываются стенки, дно отверстия и наружная часть подрозетника.

Изделие (блок) вдавливается в раствор. Глубина погружения верхнего края должна быть точно заподлицо с основанием стены, уровнем проверяется горизонтальность монтажных проушин. Следует выждать надежную фиксацию подрозетника в растворе. Затем убираются излишки состава, попавшие внутрь коробки.

Вернуться к оглавлению

Отделка стены

Шпателем убираются выступы вокруг места установки розетки. Неровности тщательно грунтуются. После высыхания грунтовки все щели и углубления между розеткой и стеной заполняются шпатлевкой и выравниваются заподлицо с поверхностью стены. Далее проводится оштукатуривание.

Вернуться к оглавлению

Подключение розетки

Снимать защитную изоляцию кабеля нужно на 8-10 мм.

При предварительно обесточенной проводке подключается конец кабеля, который выведен к распаечному узлу. Далее напряжение включается. Индикаторной отверткой определяется фаза и ноль на жилах кабеля (фиксируется цветовая маркировка), конец которого выведен через подрозетник. Пакетник перед проведением последующих работ снова выключается. Корпус розетки разбирается на электрическую часть, рамку и декоративную крышку.

Конец провода освобождается от защитной изоляции на длину 8 – 10 мм. Жилы зачищаются, скручиваются и опаиваются оловом. Такая процедура повышает надежность работы сети. Жилы в соответствии с цветовой маркировкой вставляются в клеммы и плотно зажимаются (прикручиваются отверткой). Затем внутренняя часть монтируется в подрозетник.

С этой целью уже внутри «стакана» вращением винтов отверткой разводятся в стороны от электрической части упорные лапки, которые упираются в его стенки. Также можно воспользоваться шурупами из комплекта поставки, которыми внутренняя часть прикручивается к подрозетнику через монтажные отверстия. Проверяется горизонтальность крепления конструкции. Затем присоединяются рамка и декоративный корпус накладки. Розетка готова к проверке на работоспособность.

Вернуться к оглавлению

Полезные советы при работе

Розетка может правится из-за просчета в выборе сечения кабеля.

Помните о необходимости работать на обесточенных оголенных жилах. Наличие напряжения проверяется индикаторным фазоуказателем. Все рабочие инструменты должны иметь изолированные рукоятки. Расстояние между уложенными в штробы кабелями и потолком должно составлять не менее 200 мм, а газовыми трубами — свыше 350 мм. Штробы прорезаются только в горизонтальных и вертикальных направлениях с проверкой отсутствия в зоне работ скрытой проводки, находящейся под напряжением.

Выбирайте кабель, сечения которого с запасом хватит обеспечить потребляемую мощность включенных в розетку приборов. Не следует экономить на электрической арматуре. Розетки, которые дешевы, при подключении нагрузки могут начать нагреваться и расплавляться, что может вызвать короткое замыкание и пожар. Целесообразно разделить линии электросети, выделив потребителей в категории (постоянные, периодически используемые, освещение) и предназначив каждой из них свои кабели. Следует оставлять небольшой запас кабеля, который выведен в месте монтажа розетки, он пригодится.

Обеспечьте максимальное усилие закручивания при подключении опаянных жил кабеля к клеммам розетки. Нагревание, оплавление вилки и розетки может быть вызвано превышением допустимой нагрузки на кабель (при отсутствии других причин), что свидетельствует о просчете в выборе его сечения и необходимости замены. Подвижность некачественно установленного подрозетника легко устраняется повторной установкой в стену с соблюдением технологии.

Присутствие статического напряжения (треск при включении, выключении электроприборов) устраняется подключением к соответствующей клемме розетки жилы заземления (резервируется в кабеле). «Симптом», когда ощущается, что стена бьет током, вызывается взаимодействием близкорасположенной к розетке арматуры стен и попавшим в корпус подрозетника монтажным раствором. Устраняется очисткой внутреннего объема «стакана».

Вернуться к оглавлению

Вывод

Установка розеток в бетонную стену достаточно проста. Вместе с тем надежно закрепить изделие в стене позволяет соблюдение технологии работ. Применение эффективных инструментов, качественных материалов и соблюдение правил безопасного выполнения работ обеспечат длительную эксплуатацию электрической сети.

Установочные коробки (подрозетники)

Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющий сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость материала воздействию агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.
Таблица химической стойкости полипропилена
Среда[A]/[B]
Кислоты:
1. Минеральные, средней концентрации5/5
2. Минеральные, высокой концентрации5/3
3. Органические, разбавленные5/4
4. Органические, нерастворимые в воде5/4
Растворы:
1. Минеральных солей5/5
2. Щелочей5/5
3. Окислителей4/3
Минеральные масла5/4
Растворители алифатические3/2
Растворители ароматические1/1

[А]- холодные среды; [В]- горячие среды.

1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.

Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

Таблица механической стойкости полипропилена
СредаБалл
H2SO4 20-60%3
HNO3 50%3
HCl до 37%3
Ацетон2;3
Этанол3
Бензол—
Фенол3

1 — пластик утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 — пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 – пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

Итальянский и немецкий стандарт подрозетников и коробок. Санкт-Петербург sargas.spb.ru

При использовании розеток, выключателей и других устройств итальянского стандарта вы получаете декоративные накладки, в которые устанавливаются устройства без перемычек между ними.

Получается, что механизмы (или электронные устройства) располагаются более плотно друг к другу, тем самым экономя место на стене.

Многим нравится такой лаконичный дизайн, без лишних деталей, к тому же, при прочих равных условиях накладка итальянского стандарта стоит дешевле аналогичной немецкого.



Галерея устройств итальянского стандарта на примере VIMAR

Для того, чтобы установить декоративные накладки и механизмы такого стандарта вам потребуются особенные овальные монтажные коробки — для сплошных (кирпич или бетон) или полых стен (гипрок)

Данные монтажные коробки не являются очень распространенными и в обычных магазинах их редко можно встретить.

В нашей компании мы держим достаточное их количество —  так что вы можете купить коробки итальянского стандарта для сплошных и полых стен у нас в любое время

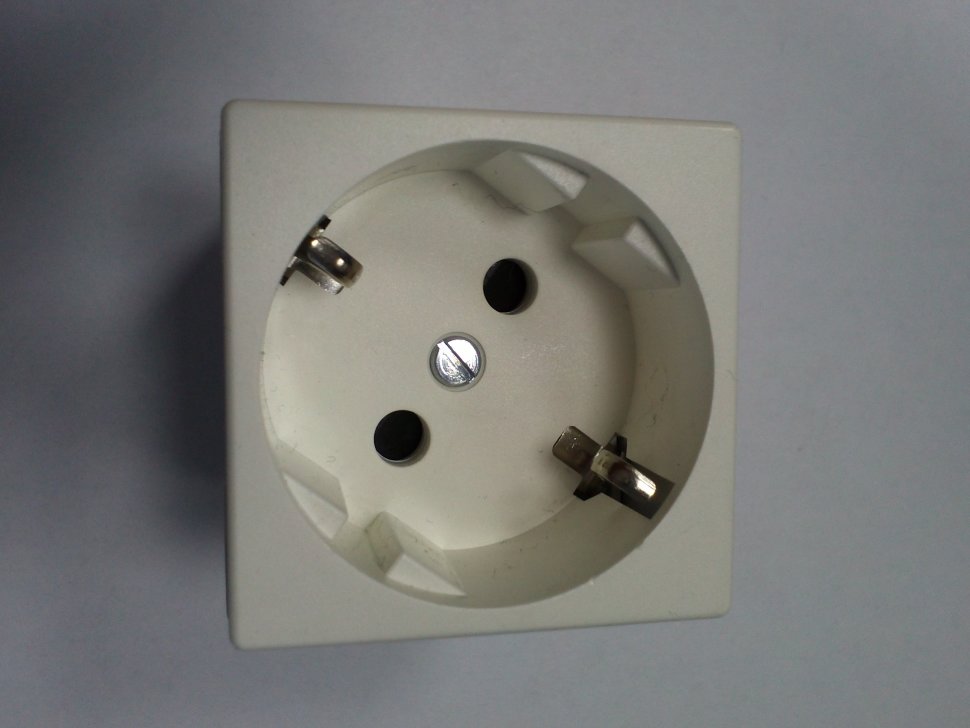

Немецкий стандарт электроустановочных изделий тоже выглядит неплохо. К тому же, многие производители стараются выпускать свои коллекции в обоих  вариантах, однако, это не является правилом и всегда есть нюансы!

Перед тем как заказать или определится с выбором дизайнерской электроустановки проконсультируйтесь с нашими специалистами!

Галерея устройств немецкого стандарта на примере VIMAR

Особенности использования итальянского стандарта

  • Тщательное составление спецификации на электроустановку.

В виду того, что монтажные коробки устанавливаются до чистовой отделки, а розетки и выключатели монтируются на финальной части ремонта, нужно тщательно подходить к выбору мест установки, размерности устройств. Мы рекомендуем обращаться к нашим специалистам на данном этапе. Мы составим подробную спецификацию, которая поможет электрикам не ошибиться, а вам сэкономить время и финансы. При этом мы сделаем это бесплатно. Это относится и к обычной электроустановке.

  • Обычно накладки итальянского стандарта поставляются на заказ, поэтому мы советуем заказывать их заранее, но не слишком рано (чтоб можно было скорректировать количество), так как они понадобятся вам только в самом конце ремонта.
  • Использовать модульную электрику можно смело — ведь она занимает меньше места, чем обычная, выглядит стильно (многие наши довольные покупатели согласны с этим), стоит дешевле чем аналогичные устройства немецкого стандарта

Приходите в наш шоу-рум, где мы выставили все возможные комбинации устройств для немецкого и итальянского стандартов!

Остались вопросы?

Установка подрозетников: как провести монтаж самостоятельно

В благополучно забытые времена глобального дефицита скрытые розетки устанавливались навечно. Колодка с клеммами буквально замуровывалась в бетоне либо в кирпичной стене. Иногда совсем без монтажной коробки. О собственноручном ремонте электрической точки простые граждане мечтать не имели права. Сейчас с фиксацией и подключением модернизированного устройства без проблем справится новичок в электротехническом деле. Разработчиками розеток досконально продуман и отшлифован весь процесс их монтажа. Важным моментом процесса является установка подрозетников, благодаря которым ремонт и замена приборов не вызывает мизерных затруднений.

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

  • Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
  • Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
  • Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Алгоритм установки подрозетника в полнотелую стену

Владельцам деревянных бань проще. Им требованиями ПУЭ рекомендовано устройство открытой проводки и установка накладных розеток. У них не будет особых осложнений ни с прокладкой силовой линии, ни с креплением питающих точек. Собственникам культурно-гигиенических объектов из бетона или кирпича предстоит пройти путь тернистый и трудоемкий. Но прежде чем тронуться в выбранном направлении, следует выяснить, как установить подрозетник в полнотелую стену.

Стартовый этап: разметка

Домашнему мастеру, несведущему в тонкостях организации банной проводки, разметка вне сомнений представляется простейшим процессом. Ан нет. Придется блюсти свод законов ПУЭ:

  • в парных и моечных помещениях, душевых отсеках и саунах установка розеток штепсельного типа со всеми полагающимися причиндалами запрещена;
  • банную электросеть обязательно необходимо подсоединить к заземляющему контуру или к молниезащите;
  • от дверного проема размещенной в бане душевой кабины розетку следует удалить как минимум на 60 см;
  • источник питания банной проводки устанавливать разрешается в комнате отдыха;
  • щиток следует оснастить дифавтоматом или иным средством защиты.

Есть совет, не обозначенный в правилах ПУЭ, но имеющий технически обоснованное право на существование. Подвести кабель к розетке лучше снизу, чтобы капли конденсата случайно не затекали в прибор. Особенно, если из-за неправильно установленного подрозетника между защитной рамкой и стеной окажутся прорехи. Высота расположения розетки выбирается произвольно в интервале 30 – 60 см от линии пола. Лимитов каких-либо у этого параметра нет: т.е. монтируем так, как самим для пользования будет удобно.

О вводе кабеля в подрозетник речь не зря заводилась. Под него ведь нужно будет штрабу долбить, что также относится к трудоемким и пыльным занятиям. Кабель денег стоит. Затем предстоит заделывать борозду штукатуркой, алебастром или цементным раствором. Опять затраты. Значит, во имя сокращения расходов нужно придумать заранее, как рационально расположить силовую линию, а потом:

  • нарисуем на стене кратчайшую траекторию для будущего движения электродов и определим на ней оптимальную точку для монтажа коробки;
  • через выбранную точку прочертим горизонталь с вертикалью, контролируя собственную интуицию уровнемером, угольником и отвесом;
  • от центра их пересечения отложим отрезки, равные внешнему радиусу подрозетника;
  • приложим данную установочную коробку к стене, обратив ее к себе тылом;
  • совместим обозначенные точки с краями коробки и вычертим на сене ее абрис.

Знатно подготовились. Теперь можно приступать к формированию борозд и основного отверстия.

«Бурильно-дробильный» процесс

Бурить бетонную стену можно болгаркой. Но гораздо полезней запастись перфоратором с алмазной коронкой, применяемой для формирования широких отверстий. Некое подобие прицела карабина на стене мы вычерчивали неспроста. Центральная точка рисунка нужна для верного попадания в обозначенное место сверла кольцевой коронки. Сверло забурится в толщу стены первым и направит коронку в нужное русло. Не забудем про ограничитель глубины бурения. Он автоматически завершит работу инструмента по достижении намеченной цели. Глубину вычислим, добавив к высоте подрозетника 1,5 см для нанесения на дно отверстия сцепляющего раствора.

Последовательность бурения отверстия под установочную коробку:

  • смочим участок стены, если наша коронка не предназначена для сухого бурения бетонных конструкций;
  • оснастим перфоратор имеющимся у нас буром;
  • установим сверло в обозначенную точку;
  • придерживаясь режима «вращение с ударом», сделаем для начала пару пробных включений;
  • бурим стену до остановки инструмента.

За неимением перфоратора можно воспользоваться ударной дрелью, а чтобы сделать рядом несколько нешироких отверстий и доработать углубление до нужных размеров зубилом. Можно вообще только зубилом «дырявить» стену, но это муторно и слишком долго.

Непосредственно установка монтажной коробки

Далее действуем согласно следующей технологической схеме:

  • Примерим установочную коробку к сформированному отверстию. Пусть не пугает запас глубины. Штукатурка, цементный раствор или алебастр поможет выровнять все со стеной.Строительный алебастр твердеет слишком быстро для неопытных рук домашнего мастера. Крепить коробку в отверстии лучше с помощью штукатурки.
  • Убедившись в успешном завершении работ с отверстием для подрозетника, подведем к нему штрабу по прочерченной траектории. Вот ее лучше прорезать болгаркой и добить зубилом.
  • Выломаем намеченный производителем коробки люк в его боковине. Через полученное отверстие потом протянем кабель.
  • Очистим пробуренное отверстие от цементной пыли и обработаем его грунтовкой.
  • Наносим в отверстие штукатурку без показной щедрости.
  • Вставляем в отверстие подрозетник так, чтобы выломанный люк для введения кабеля оказался напротив штрабы. Придавливаем коробку до установки заподлицо с «потерпевшей» стеной.
  • Спустя 7-10 минут удаляем излишек штукатурки и выравниваем поверхность шпателем.
  • Ждем пару часов отвердевания штукатурки, затем подводим к коробке проводку.
  • Проложим кабель по предназначенной для него борозде, рассчитав, что примерно 20 см его нужно завести в подрозетник.
  • Для временной фиксации кабеля в штрабе используем алебастр, потому что он быстро схватывается. Нашлепки алебастра наносим через каждые полметра.
  • Отступив приблизительно 5 см от абриса отверстия под коробку, кабель фиксируем пластиковой скобой для надежности.

В завершении вводим силовую линию в люк подрозетника и… умиротворенно потираем руки, потому что установка коробки завершена.

Порозетники для шлейфа розеток монтируем точно так же. Только отверстие бурим большое, вычертив предварительно все контуры коробок на стене.  Для двух расположенных рядком розеток продается замечательная альтернатива – коробка на «два посадочных места».

Процесс установки подрозетника в полую стену

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала. Для монтажа тогда используют подрозетники с распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

  • В коробке по аналогии с вышеописанным способом выламываем люк.
  • Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
  • Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.

Подрозетник (коробка монтажная) — ОБО Беттерман

Монтажные коробки (подрозетники)

Подрозетник – элемент, с помощью которого осуществляется установка розеток согласно схеме. Компания ОБО Беттерманн выпускает такие изделия разной конфигурации. Они могут использоваться для монтажа электроустановочных изделий в стены из различных материалов.

Подрозетники обеспечивают защиту внутренних компонентов розетки, а также проводов от загрязнений и других воздействий. Кроме этого, их наличие значительно упрощает монтаж электроустановочных изделий.

Монтаж подрозетников (монтажных коробок)

Подрозетники используются при установке розеток в стены из следующих материалов:

  • Кирпичные.
  • Из пеноблоков.
  • Бетонные.
  • Деревянные.
  • Гипсокартонные и пр.

Технология монтажа подрозетников зависит от материала стены, в которую они устанавливаются. Если это кирпич, бетон или пеноблоки, для фиксации данного элемента в посадочном месте используется цементный раствор. Если же речь идет о конструкциях из дерева или гипсокартона, для фиксации этих изделий используются зажимные лапки.

Как выбрать монтажную коробку

Один из главных факторов, на который нужно обращать внимание, выбирая подрозетник – материал, из которого он изготавливается. ОБО Беттерманн использует для этого полимерные материалы, характеризующиеся отличными противопожарными свойствами. ПВХ и полипропилен, применяемый при производстве подрозетников, является самозатухающим, не поддерживающим горение.

Кроме этого, нужно обращать внимание на следующие моменты в описании изделия:

  • Размер электроустановочных изделий, для монтажа которых используется подрозетник (в большинстве случаев применяются элементы с диаметров 60-68 мм).
  • Глубина. Этот показатель варьируется в пределах 25-80 мм, но наиболее часто при выполнении монтажных работ используются изделия с глубиной 40 и 45 мм, которые подходят для розеток стандартных размеров.
  • Форма. Эти элементы могут быть круглыми, овальными или квадратными.
  • Степень защищенности от внешних факторов. Для монтажа внутри сухих помещений подойдет вариант с показателями защищенности IP 20 или 30. Если же речь идет о влажных помещениях, либо о наружном монтаже, показатели IP должны быть не ниже 44.

Купить подрозетник ОБО Беттерманн в необходимых объемах Вы можете у официальных представителей компании. Будьте уверены в точном соответствии размеров этих изделий, а также в их пожаробезопасности.

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) — это неотъемлемая часть любого электропроводки, от правильной и точной установки которой зависит безопасным, надежным и комфортным монтажом и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т. п. В зависимости от типа основания, в котором происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки .

Существует несколько типовых размеров установочных коробок, наиболее востребованных и распространенных в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук.Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом межосевое расстояние соединяемых между собой подрозетников равно 71мм , что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при основже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом из них.При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установку коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно , что удобно при использовании, например, одинарного подрозетника, но требует тщательного расчета количества соединителей.Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен , чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительное смачирование, затем он наносится раствор излишки смеси.После высыхания, можно продолжить следующие этапы.

Установка подрозетников для полых стен , осуществляется с помощью специальных крепежных элементов — зажимов, расположенных по бокам. Для этой коробки помещается в монтажное отверстие, и закручиваются крепежные винты, при этом зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы.Многие производители сразу комплектуют свои подрозетники такими шурупами.

Электромонтажные коробки для розеток и выключателей

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Теплоизоляционные материалы

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Коробка под розетку в бетон: подготовка и установка

Установка точек подключения электроприборов в бетонных стенах жилых и административных зданий — задача, которая встречается часто. Значительное количество построек возведено и строят из бетона. Речь идет не только о размещении коробки под розетку, но и обо всем комплексе работ, который предусматривает грамотное создание сети скрытой электропроводки или дооснащение дополнительными точками питания. Данная технология позволяет сформировать безопасную и долговечную систему электропитания в доме, офисе.

Подготовительные работы

Установочные розеток предшествует предварительная подготовка, включающая выбор места размещения, определение количества точек питания, к какому участку электросети будет осуществляться подключение, выбор трассы прокладки штробы.В результате схемая схема подключения и чертеж строительных работ. Также подбираются необходимые материалы, оборудование и инструменты.

Вернуться к оглавлению

Материалы и инструменты

Электрическая часть базируется на розетках в комплекте, кабелях необходимого сечения. Для монтажа также потребуются: крестовая отвертка (на 2 мм), отвертка шлиц (на 4 мм), паяльник, припой, плоскогубцы, бокорезы, пинцет, нож. Формирование штроб осуществляется штроборезом (болгаркой).

Места установки подрозетников перфоратором (ударной дрелью) с алмазной коронкой, необходимо также сверло с победитовым наконечником, насадка-лопатка. Потребуется молоток и зубило для очистки штроб и углублений под розетки. Строительная часть работ потребует иметь карандаш, рулетку, шпатель, гипсовую или алебастровую шпатлевку, жидкую грунтовку.

Вернуться к оглавлению

Разметка

Карандашом с помощью уровня делают разметку.

На стену карандашом с помощью уровня наносятся горизонтальные и вертикальные линии, через которую пройдет прокладка штроб под провода.Отмечается на центре размещения розетки. Сделать установку нескольких единиц также просто. Для этого отмечают центр крайнего элемента блока.

Затем от него с шагом 71 мм (стандарт межосевого расстояния подрозетников) отмечаются строго по горизонтали центров остальных розеток. Высоту от пола можно установить любую, однако есть европейский стандарт высота — 300 мм. Разметка должна соответствовать общему замыслу так, чтобы минимизировать использование внешних электрических удлинителей.

Вернуться к оглавлению

Процесс установки

Предстоит сделать сугубо строительные и электротехнические работы. Создаются штробы для электропроводки, высверливаются коронкой углубления под коробки. В штробыладывается кабель, который следует закрепить в бетонной стене. Кабель-канал шпатлюется. Затем на месте устанавливаются подрозетники. После отделки стен розетки подключаются к кабелям.

Вернуться к оглавлению

Создание отверстий в стене

Монтаж отверстия в бетонной стене.

Перед проведением работ индикатором, реагирующим на излучение подключенной проводки, установлено отсутствие в зоне сверления и штробления электропроводки под напряжением. Аккуратное углубление в месте, где будет стоять розетка, можно сделать только алмазной коронкой. Ее внешний диаметр (68 — 70 мм), а также размеры подрозетника и розетки должны совпадать. Сначала в точке разметки сверлится бетонное основание сверлом диаметром около 8 мм. Затем, когда инструмент надежно вошел в стену, перфоратор выравнивается перпендикулярно поверхности, и далее работает коронка.

Она погружается в бетонную стенку на всю глубину корпуса. Насадкой-лопаткой выбивается цилиндр высверленного бетона. Дно отверстия выравнивается. Проводится примерка подрозетника. Так можно сделать необходимое количество отверстий.

Штробы на параллельных резчиках по схеме на параллельных параллельных прорезях. Перфоратором или зубилом штроба освобождение от бетона и зачищается. Глубина и ширина штробы должна уложить кабель (кабель в гофре) так, чтобы расстояние от его верхнего края до поверхности стенки составляло 20-30 мм.

Вернуться к оглавлению

Монтаж электропроводки

Перед прокладкой изоляция и жилы кабеля проверяются. Электрические провода (гофра с кабелями внутри) укладываются на дно штробы и фиксируются алебастровым (гипсовым) стандартом с шагом 200 — 250 мм. Лучше, когда ко всем розеткам подведен свой кабель.

По мере застывания раствор канавки равномерно заполняется фиксирующим составом вровень с поверхностью. Один конец кабеля выводится к распаечному узлу, но не подключается.Второй — с запасом длины в 150 — 200 мм закрепить в отверстии под розетку.

Вернуться к оглавлению

Подготовка и установка подрозетников

Проверяется и отключается электропитание. Коробка примеряется к отверстию. Изделие не должно иметь препятствий к установке вровень с поверхностью. Аналогично проверяется готовность к размещению блока розеток. Для этого подрозетники соединительный соединительный через имеющийся конструкционный переходник.

Лишние элементы конструкции обрезаются.Все мешающие материалы из углубления удаляются, оно очищается от пыли и грунтуется для обеспечения адгезии. Дается время на высыхание состава. В корпусе коробки путем продавливания удаляется фрагмент, через который продергивается кабель. Раствором алебастра (гипсовой смеси), имеющим плотную, но подвижную консистенцию, обмазываются стенки, внутренние отверстия и наружная часть подрозетника.

Изделие (блок) вдавливается в раствор. Глубина погружения верхнего края должна быть точно заподлицо с основанием стены, уровень проверяется горизонтальность монтажных проушин.Следует выждать надежную фиксацию подрозетника в растворе. Затем убираются излишки состава, попавшие внутрь коробки.

Вернуться к оглавлению

Отделка стены

Шпателем убираются выступы вокруг места установки розетки. Неровности тщательно грунтуются. После высыхания грунтовки все щели и углубления между розеткой и стеной заполняются шпатлевкой и выравниваются заподлицо с поверхностью стены. Далее проводится оштукатуривание.

Вернуться к оглавлению

Подключение розетки

Снимать защитную изоляцию кабеля нужно на 8-10 мм.

При предварительном обесточенной проводке подключается конец кабеля, который выведен к распаечному узлу. Далее напряжение включается. Индикаторной отверткой определена фаза и ноль на жилах кабеля (фиксируется цветовая маркировка), конец которого выведен через подрозетник. Пакетник перед проведением работ снова выключается. Корпус розетки разбирается на электрическую часть, рамку и декоративную крышку.

Конец провода освобождается от защитной изоляции на длину 8 — 10 мм .Жилы зачищаются, скручиваются и опаиваются оловом. Такая процедура повышает надежность работы сети. Жилы в соответствии с цветовой маркировкой вставляются в клеммы и плотно зажимаются (прикручиваются отверткой). Затем внутренняя часть монтируется в подрозетник.

С этой целью уже внутри «стакана» вращением винтовки разводятся в стороны от электрической части упорные лапки, которые упираются в его стенку. Также можно воспользоваться шурупами из комплекта поставки, внутренняя часть прикручивается к подрозетнику через монтажные отверстия.Проверяется горизонтальность крепления конструкции. Затем присоединяются рамка и декоративный корпус накладки. Розетка готова к проверке на работоспособность.

Вернуться к оглавлению

Полезные советы при работе

Розетка может правится из-за просчета в выборе сечения кабеля.

Помните о необходимости работать на обесточенных оголенных жилах. Наличие напряжения проверяется индикаторным фазоуказателем. Все рабочие инструменты должны иметь изолированные рукоятки. Расстояние между уложенными в штробы кабелями и потолком должно составлять не менее 200 мм, а газовыми трубами — свыше 350 мм. Штробы прорезаются только в горизонтальных и вертикальных направлениях с проверкой отсутствия в зоне работ скрытой проводкой, находящейся под напряжением.

Выбирайте кабель, сечения которого с запасом хватит обеспечить потребляемую мощность включенных в розетку приборов. Не следует экономить на электрическую арматуре. Розетки, которые дешевы, при подключении нагрузки начать нагреваться и расплавляться, что может вызвать короткое замыкание и пожар. Целесообразно разделить линии электросети, потребителей в категории (постоянные, периодически выделенные, освещение) и предназначив каждую из них свои кабели.Следует оставить небольшой запас кабеля, который выведен в месте монтажа розетки, он пригодится.

Обеспечьте максимальное закручивания при подключении опаянных жилого кабеля к клеммам розетки. Нагревание, оплавление вилки и розетки может быть вызвано превышением допустимой нагрузки на кабель (при отсутствии других причин), что свидетельствует о просчете в выборе его сечения и необходимости замены. Подвижность некачественно установленного подрозетника легко устраняется повторной установкой в ​​стену с соблюдением технологии.

Присутствие статического напряжения (треск при включении, выключении электроприборов) устраняется подключением к клемме розетки жилы заземления (резервируется в кабеле). «Симптом», когда ощущается, что стена бьет током, вызывается взаимодействием расположенной к розетке арматуры стен и попавшим в корпус подрозетника монтажным раствором. Устраняется очисткой внутреннего объема «стакана».

Вернуться к оглавлению

Вывод

Установка розеток в бетонную стену достаточно проста.Вместе с тем надежно закрепить изделие в Wi-Fi возможности соблюдение технологии работ. Применение эффективных инструментов, качественных материалов и соблюдение правил безопасного выполнения работ по обеспечению длительной эксплуатации электрической сети.

Подрозетники и установочные коробки для сплошных стен

Блочный (модульный) подрозетник Hegel КУ1101 Ø68х45мм для подштукатурного монтажа

Благодаря специальной конструкции блочные коробки («с ушами») коробки Hegel КУ1101 соединяются между собой для вертикальной или горизонтальной установки механизмов с межосевым расстоянием 71 мм. Отличительной особенностью модульных подрозетников Hegel КУ1101 является наличие двойного замка, что делает конструкцию из соединенных коробок более жёсткой. Комплектуются двумя саморезами.

Материал — полипропилен, огнестойкость 650 ° C. Степень защиты — IP20.

Подрозетник модульный GUSI С3М1 Ø60х40мм («с ушами») для сплошных стен

Модульные (блочные) подрозетники GUSI С3М1 Ø60х40мм (в народе их называют «с ушами») предназначены для соединения между собой в несколько штук для установки розеток и выключателей в многоместные рамки.Размеры — d = 60мм, h = 40мм. Комплектуются двумя саморезами.

Материал — полипропилен. Степень защиты — IP30.

Подрозетник модульный GUSI С3М3 Ø68х45мм («с ушами») для сплошных стен

Блочный модульный подрозетник GUSI С3М3 от коробки С3М1 отличается только увеличенными размерами. Размеры — d = 68мм, h = 45мм. Комплектуются двумя саморезами.

Материал — полипропилен.Степень защиты — IP30.

Коробка установочная модульная ELFO 018-11 Ø60×42мм

Диаметр — 60 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная модульная ELFO 020-11 Ø64×42мм

Диаметр — 64 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная ELFO 018-15 Ø60×63мм

Диаметр — 60 мм, глубина — 63 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Коробка установочная усиленная модульная ELFO 022-11 60×60х42мм

Ширина стороны — 60 мм, глубина — 42 мм.

Степень защиты IP20.

Крепежное расстояние 60 мм.

Возможно соединение нескольких аналогичных подрозетников между собой с межцентровым расстоянием 71 мм.

Установка подрозетников: как провести монтаж самостоятельно

В благополучно забытые времена глобального дефицита скрытые розетки устанавливались навечно. Колодка с клеммным блоком замуровывалась в бетоне либо в кирпичной стене. Иногда совсем без монтажной коробки. О собственноручном ремонте электрической точки простые граждане мечтать не имели права. Сейчас с фиксацией и подключением модернизированного устройства без проблем справится новичок в электротехническом деле. Разработчиками розеток досконально продуман и отшлифован весь процесс их монтажа. Важным моментом процесса является установка подрозетников, благодаря ремонту и замене приборов не вызывает мизерных затруднений.

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорация намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

  • Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат прочного крепления.
  • Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
  • Площадь с подключяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должно уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Алгоритм установки подрозетника в полнотелую стену

Владельцам деревянных бань проще. Им требованиями ПУЭ рекомендовано устройство открытой проводки и установка накладных розеток. У них не будет осложнений ни с прокладкой силовой линии, ни с креплением питающих точек. Собственникам культурно-гигиенических объектов из бетона или кирпича пройти путь тернистый и трудоемкий.Следует указать, как установить подрозетник в полнотелую стену, прежде чем тронуться в выбранном направлении.

Стартовый этап: разметка

Домашнему мастеру, несведущему в тонкостях организации банной проводки, разметка вне сомнений представляется простейшим процессом. Ан нет. Придется блюсти свод ПУЭ:

  • в парных и моих помещениях, душевых отсеках и саунах установка розеток штепсельного типа со всеми используемыми причиндалами запрещена;
  • банную электросеть необходимо подключить к заземляющему контуру или к молниезащите;
  • от дверного проема размещенной в бане душевой кабины розетку следует удалить как минимум на 60 см;
  • источник питания банной проводки разрешается в комнате отдыха;
  • щиток следует оснастить дифавтоматом или иным средством защиты.

Есть совет, не обозначенный в правилах ПУЭ, но имеющий технически обоснованное право на существование. Подвести кабель к розетке лучше снизу, чтобы капли конденсата случайно не затекали в прибор. Особенно, если из-за неправильно установленного подрозетника между защитной рамкой и стеной надежно прорехи. Высота расположения розетки выбирается произвольно в интервале 30 — 60 см от линии пола. Лимитов каких-либо у этого программы нет: т.е. монтируем так, как самим для пользования будет удобно.

О вводе кабеля в подрозетник речь не зря заводилась. Под него ведь нужно штрабу долбить, что также относится к трудоемким и пыльным занятиям. Кабель денег стоит. Затем предстоит заделывать борозду штукатуркой, алебастром или цементным раствор. Опять затраты. Значит, во имя сокращения нужно придумать заранее, как использовать расположение силовую линию, а потом:

  • нарисуем на установку кратчайшую траекторию для будущего движения электродов и определим на ней оптимальную для монтажа коробки;
  • через выбранную точку прочертим горизонталь с вертикалью, контролируемую собственную интуицию уровнемером, угольником и отвесом;
  • от центра их пересечения отложим отрезки, равные внешнему радиусу подрозетника;
  • приложим установочную коробку к стене, обратив ее к тылом;
  • совместимые обозначенные точки с краями коробки и вычертим на сене ее абрис.

Знатно подготовились. Теперь можно приступать к формированию борозд и основного отверстия.

«Бурильно-дробильный» процесс

Бурить бетонную стену можно болгаркой. Но гораздо полезней запастись перфоратором с алмазной коронкой, применяемой для формирования широких отверстий. Некое подобие прицела карабина на мы вычерчивали неспроста. Центральная точка рисунка нужна для верного попадания в обозначенное место сверла кольцевой коронки. Сверло забурится в толщу стены первым и направит коронку в нужное русло.Не забудем про ограничитель глубины бурения. Он автоматически завершит работу инструмента по достижению намеченной цели. Глубину вычислим, добавив к высоте подрозетника 1,5 см для нанесения на дно отверстия сцепляющего раствора.

Последовательность бурения под установочную коробку:

  • смочим участок стены, если наша коронка не предназначена для сухого бурения бетонных конструкций;
  • оснастим перфоратор имеющимся у нас буром;
  • установим сверло в обозначенную точку;
  • придерживаясь режима «вращение с ударом», сделаем для начала пробных включений;
  • бурим стену до остановки инструмента.

За неимением перфоратора можно воспользоваться ударной дрелью, чтобы сделать рядом несколько нешироких отверстий и доработать углубление до нужных размеров зубилом. Можно вообще только зубилом «дырявить» стену, но это муторно и слишком долго.

Непосредственно установка монтажной коробки

Далее действуем согласно следующей технологической схеме:

  • Примерим установочную коробку к сформированному отверстию. Пусть не пугает запас глубины.Штукатурка, цементный раствор или алебастр поможет выровнять все со стеной.Строительный алебастр твердеет слишком быстро для неопытных рук домашнего мастера. Крепить коробку в отверстии лучше с помощью штукатурки.
  • Убедившись в успешном завершении работ с отверстием для подрозетника, подведем к нему штрабу по прочерченной траектории. Вот ее лучше прорезать болгаркой и добить зубилом.
  • Выломаем намеченный коробки люк в его боковине. Через полученное отверстие протянем кабель.
  • Очистим пробуренное отверстие от цементной пыли и обработаем его грунтовкой.
  • Наносим в отверстие штукатурку без показной щедрости.
  • Вставляем в отверстие подрозетник так, чтобы выломанный люк для введения кабеля оказался напротив штрабы. Придавливаем коробку до установки заподлицо с «потерпевшей» стеной.
  • Спустя 7-10 минут удаляем излишек штукатурки и выравниваем поверхность шпателем.
  • Ждем пару часов отвердевания штукатурки, затем подводим к коробке проводку.
  • Проложим кабель по предназначенной для него борозде, рассчитав, что примерно 20 см его нужно завести в подрозетник.
  • Для временной фиксации кабеля в штрабе используем алебастр, потому что он быстро схватывается. Нашлепки алебастра наносим через каждые полметра.
  • Отступив приблизительно 5 см от абриса отверстия под коробку, кабель фиксируем пластиковой скобой для надежности.

Завершение ввода силовой линии в люк подрозетника и… умиротворенно потираем руки, потому что установка коробки завершена.

Порозетники для шлейфа розеток монтируем точно так же. Только отверстие бурим большое, вычертив построенный все контуры коробок на стене. Для двух рядком розеток продается замечательная альтернатива — коробка на «два ряда посадочных места».

Процесс установки подрозетника в полую стену

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала.Для монтажа используйте подрозетники с распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

  • В коробке по аналогии с вышеописанным способом выламываем люк.
  • Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
  • Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания на стенках коробки резьбовые отверстия. Неопытным домашним электрикам лучше использовать шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом.Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами точкой.

Установочные коробки (подрозетники)

Стойкость полимерного материала к агрессивным средам определена по ГОСТ 12020-72, определяющая сопротивляемость в баллах. Чем выше балл, тем лучше сопротивляемость воздействия агрессивной среды. Стойкость к различным средам оценивается по изменению их массы, причем по пятибалльной шкале.2 9075 высокой концентрации 1 90.Минеральных солей2
Таблица химической стойкости полипропилена
Среда [A] / [B]
Кислоты:
1. Минеральные, средние концентрации 5/5 5/3
3. Органические, разбавленные 5/4
4. Органические, нерастворимые в воде 5/4
Растворы:
5/5
2. Щелочей 5/5
3. Окислители 4/3
Минеральные масла 5/4
3/2
Растворители ароматические 1/1

[А] — холодные среды; [В] — горячие среды.

1 — материал не стоек и быстро разрушается; 2 — стойкость недостаточна, к применению не рекомендуется; 3 — материал устойчив не во всех случаях; 4 — удовлетворительная; 5 — высокая стойкость.

Изменение механических свойств определено в соответствии с ГОСТ 12020 по трехбалльной шкале.

Таблица механической стойкости полипропилена
Среда Балл
H 2 SO 4 20-60% 3
HNO 3
HCl до 37% 3
Ацетон 2; 3
Этанол 3
Бензол—
Фенол 2
Фенол утратил более 15% (реактопласты — более 25%) прочности и одновременно 20% деформируемости;
2 — пластик утратил по прочности до 15% (реактопласты — до 25%), а по деформируемости до 20%;
3 — пластик утратил прочности и деформируемости материала не более чем на 10% (для реактопластов — 15%).

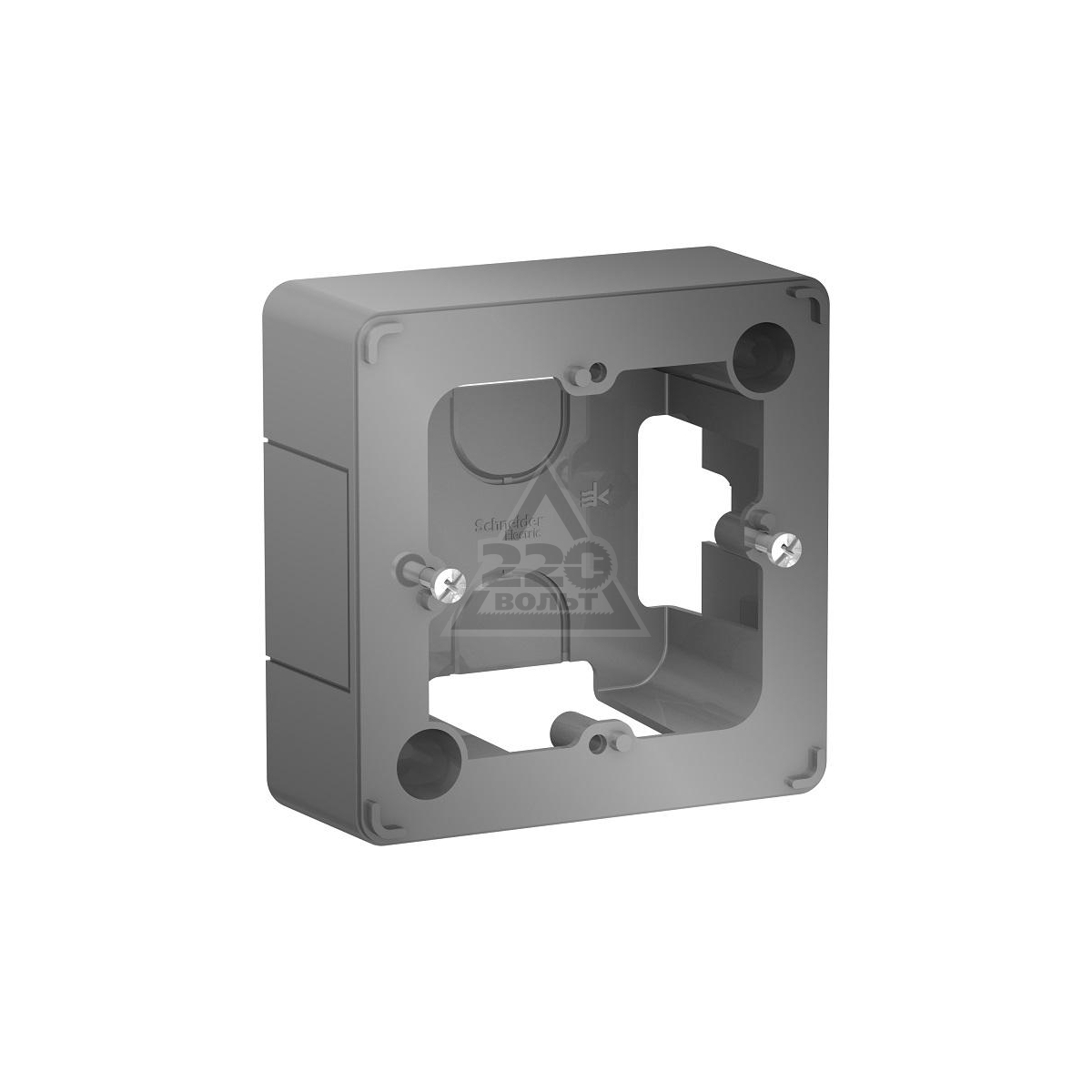

Монтажная квадратная коробка размер 81х81 наружные габариты

Монтажная квадратная коробка-это подрозетник серого цвета для установки в бетон / кирпич под штукатурку.

Применяют для установки:

— выключатель английского стандарта UK Livolo;

— розеток стандарта Великобритании; Под выключатели и розетки США версии не подходит! (в США прямоугольный задник, в UK задник квадратный).

— подходит для установки выключателей Xiaomi Mi Aqara smart light control set;

— светильников для лестниц Livolo;

— пультов управления фанкойлами;

— терморегуляторов теплого пола;

— датчики движения;

— датчик вытяжки;

Подрозетник квадратный имеет наружные габариты: 81 * 81 мм, глубина 50 мм, расстояние крепления выключателей — 60 мм.

Панель выключателя 86х86.

Гарантия производителя

Материал корпуса

Монтажная коробка

Нет отзывов об этом товаре.

Написать отзыв

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Мы отправляем заказы по всей территории Республики Беларусь.

Сроки доставки зависят от наличия товаров на складе. Если в момент оформления заказа все выбранные товары есть в наличии, доставлен заказ в течение 1-2 дней по Минску, 3-5 дней по Беларусии в зависимости от удаленности региона.

Если заказываемый товар отсутствует на складе, то максимальный срок доставки может составить до 2 недель.

Способы оплаты:
