Коробка установочная для скрытой проводки. Установочные коробки для скрытой проводки: виды, особенности монтажа и применение

Какие бывают виды установочных коробок для скрытой проводки. Как правильно выбрать и установить монтажную коробку. Для чего нужны распределительные коробки в электропроводке.

Виды установочных коробок для скрытой проводки

Установочные коробки для скрытой проводки бывают нескольких основных видов:

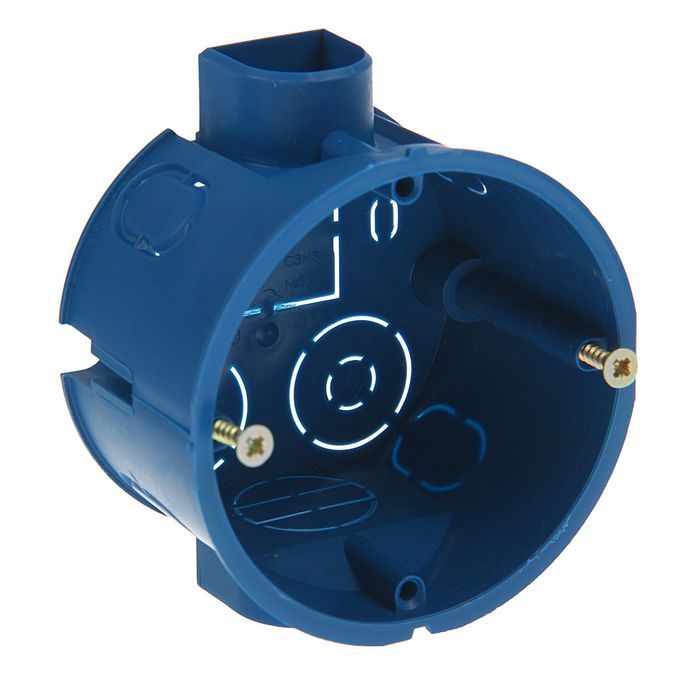

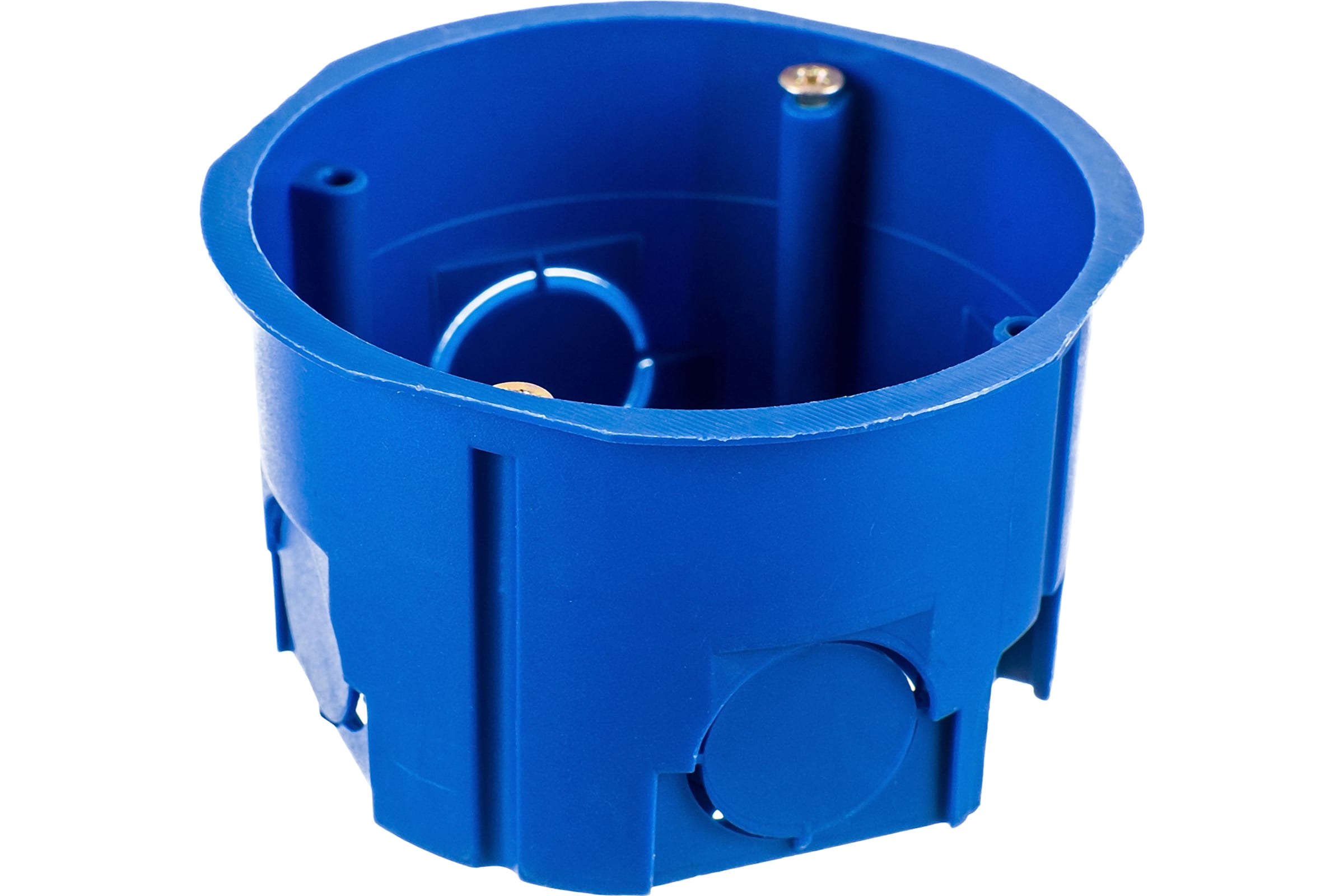

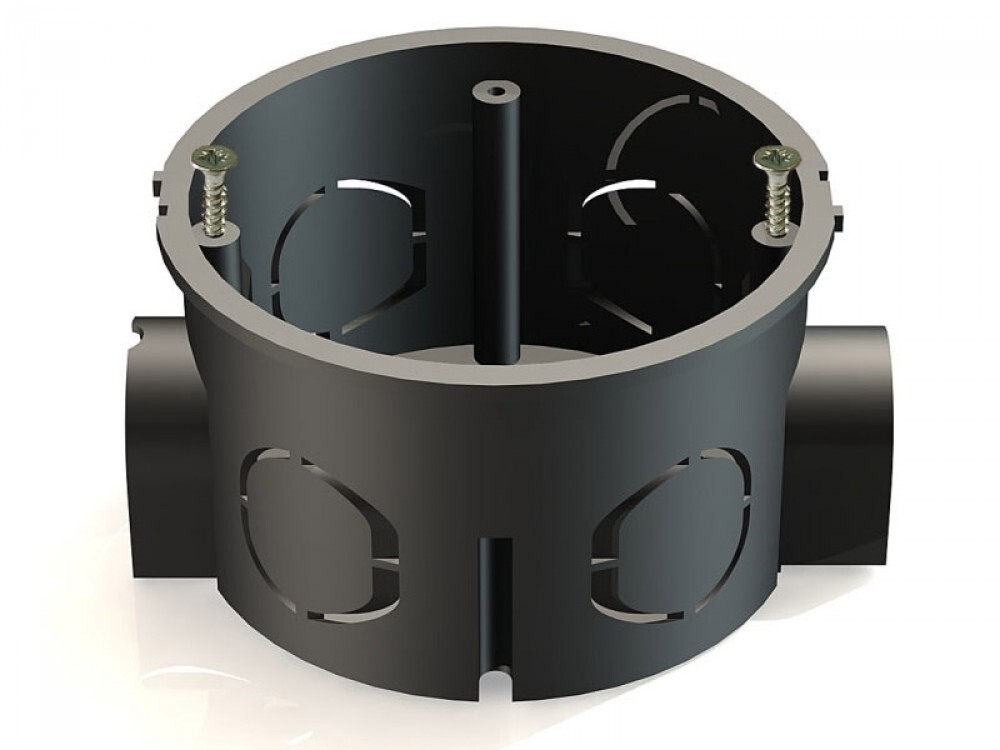

• Круглые коробки диаметром 60-100 мм и глубиной 40-60 мм — самый распространенный вариант для установки розеток и выключателей

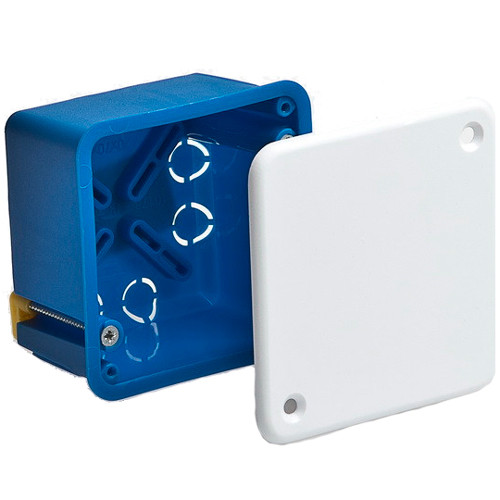

• Квадратные и прямоугольные коробки размером от 100х100 мм до 200х200 мм — используются как распределительные
• Коробки для полых стен с специальными креплениями-лапками
• Углубленные коробки повышенной глубины 60-80 мм
• Коробки с клеммниками для удобного соединения проводов

По материалу изготовления различают пластиковые и металлические коробки. Пластиковые более доступны по цене и удобны в монтаже, но металлические обеспечивают лучшую защиту от возгорания.

Как правильно выбрать установочную коробку

При выборе монтажной коробки для скрытой проводки следует учитывать несколько важных факторов:

• Размер и глубина — должны соответствовать устанавливаемым электроустановочным изделиям
• Материал стены — для полых стен нужны специальные коробки с креплениями
• Количество вводов для кабеля — чем больше, тем универсальнее коробка
• Наличие крышки — желательно для распределительных коробок
• Степень защиты IP — для влажных помещений нужны коробки с повышенной влагозащитой

Рекомендуется выбирать коробки известных производителей, обеспечивающих высокое качество и соответствие стандартам безопасности.

Особенности монтажа установочных коробок

Правильный монтаж установочных коробок для скрытой проводки включает следующие этапы:

1. Разметка мест установки коробок согласно плану электропроводки
2. Штробление стен под коробки и кабельные каналы
3. Установка коробок в подготовленные ниши с помощью алебастра или монтажной пены
4. Прокладка кабелей и ввод их в коробки через специальные отверстия
5. Соединение и изоляция проводов внутри коробки
6. Установка электроустановочных изделий (розеток, выключателей)

При монтаже важно обеспечить надежную фиксацию коробок в стене и герметичность вводов кабеля для защиты от пыли и влаги.

Для чего нужны распределительные коробки

Распределительные коробки выполняют несколько важных функций в системе электропроводки:

• Обеспечивают разветвление кабельных линий
• Служат для соединения и коммутации проводов
• Защищают места соединений от механических повреждений
• Обеспечивают доступ для обслуживания и ремонта проводки
• Повышают пожарную безопасность, изолируя соединения

Правильное размещение распределительных коробок позволяет создать удобную для эксплуатации и ремонта систему электропроводки в помещении.

Требования к установке распределительных коробок

При монтаже распределительных коробок для скрытой проводки необходимо соблюдать следующие требования:

• Размещать коробки в доступных местах для обслуживания
• Не устанавливать коробки в санузлах и других влажных помещениях
• Обеспечивать надежное крепление коробок в стене
• Использовать коробки подходящего размера, не перегружая их проводами
• Применять клеммы или специальные колпачки для соединения проводов
• Изолировать все соединения внутри коробки

Соблюдение этих требований позволяет обеспечить безопасность и долговечность электропроводки.

Какие бывают размеры установочных коробок

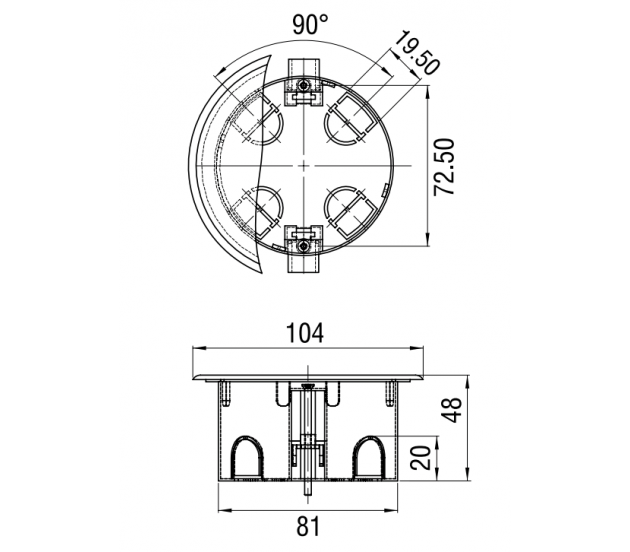

Установочные коробки для скрытой проводки выпускаются в различных типоразмерах:

• Круглые коробки:
  • D60x40 мм — стандартный размер для розеток и выключателей
  • D65x45 мм — углубленные коробки
  • D80x40 мм — увеличенного диаметра
  • D100x50 мм — распределительные коробки
• Квадратные и прямоугольные коробки:
  • 100x100x50 мм
  • 120x100x50 мм
  • 150x110x70 мм
  • 200x140x70 мм

Выбор конкретного размера зависит от назначения коробки и количества размещаемых в ней проводов и устройств.

Особенности коробок для гипсокартонных перегородок

Установочные коробки для монтажа в гипсокартон имеют ряд отличительных особенностей:

• Оснащены специальными распорными лапками для крепления
• Изготавливаются из более прочного пластика
• Имеют меньшую глубину — обычно до 45 мм
• Часто оснащаются дополнительными ребрами жесткости
• Выпускаются модели с возможностью соединения нескольких коробок

Такие коробки позволяют быстро и надежно устанавливать розетки и выключатели в гипсокартонные перегородки без использования монтажной пены или алебастра.

Монтажные коробки для скрытой проводки в Химках: 1144-товара: бесплатная доставка, скидка-83% [перейти]

Партнерская программаПомощь

Химки

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Продукты и напитки

Продукты и напитки

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Электротехника

Электротехника

Сельское хозяйство

Сельское хозяйство

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Безопасность и защитаОборудование для систем управления доступомСистемы охранного видеонаблюденияМонтажные коробкиМонтажные коробки для скрытой проводки

Коробка для скрытой проводки бетона и кирпича BYLECTRICA КМ-212

ПОДРОБНЕЕЕще цены и похожие товары

SE Коробка установочная для скрытого монтажа для ГСК 78х45мм II-U-1 Производитель: NO NAME, Высота:

ПОДРОБНЕЕЕще цены и похожие товары

Ruvinil Коробка установочная скрытой проводки D=100мм,Н=40мм 10159УП Производитель: RUVinil,

ПОДРОБНЕЕЕще цены и похожие товары

RUVinil Коробка распаячная для скрытой проводки белая, две пары клемников, D=62, H=24, Тусо

ПОДРОБНЕЕЕще цены и похожие товары

Коробка монтажная для скрытой установки на 2 поста Монтаж: скрытый

ПОДРОБНЕЕЕще цены и похожие товары

Коробка BYLECTRICA с клемными колодками для разводки проводов при скрытой проводке Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Распределительная коробка скрытая D70х60 мм 1 ввод IP20 цвет черный Монтаж: скрытый, Материал:

ПОДРОБНЕЕЕще цены и похожие товары

Распаячная коробка Промрукав диаметр 70мм глубиной 40мм скрытой установки по бетону (80-0850) (Партия 1. 0 шт)

ПОДРОБНЕЕЕще цены и похожие товары

RUVinil Коробка установочная для скрытой проводки Тусо RUVinil (IP20) 10176, СП 65х45 ГСК

ПОДРОБНЕЕЕще цены и похожие товары

PlastElectro PE 000 023 Коробка установочная для скрытой проводки, двойная со стыковочными ушками монтажного межцентрового растояния 71 мм, 140х68х43 PE_000_023

ПОДРОБНЕЕЕще цены и похожие товары

RUVinil Коробка распаячная для скрытой проводки с крышкой Тусо RUVinil (IP30) 10177, СП 140х112х70 ГСК

ПОДРОБНЕЕЕще цены и похожие товары

Распределительная коробка скрытая TDM СП D80х40 мм 4 ввода IP20 Производитель: TDM ELECTRIC,

ПОДРОБНЕЕЕще цены и похожие товары

10 059

Монтажная коробка для скрытой установки 3х2 Schneider Electric Unica NEW NU173454 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

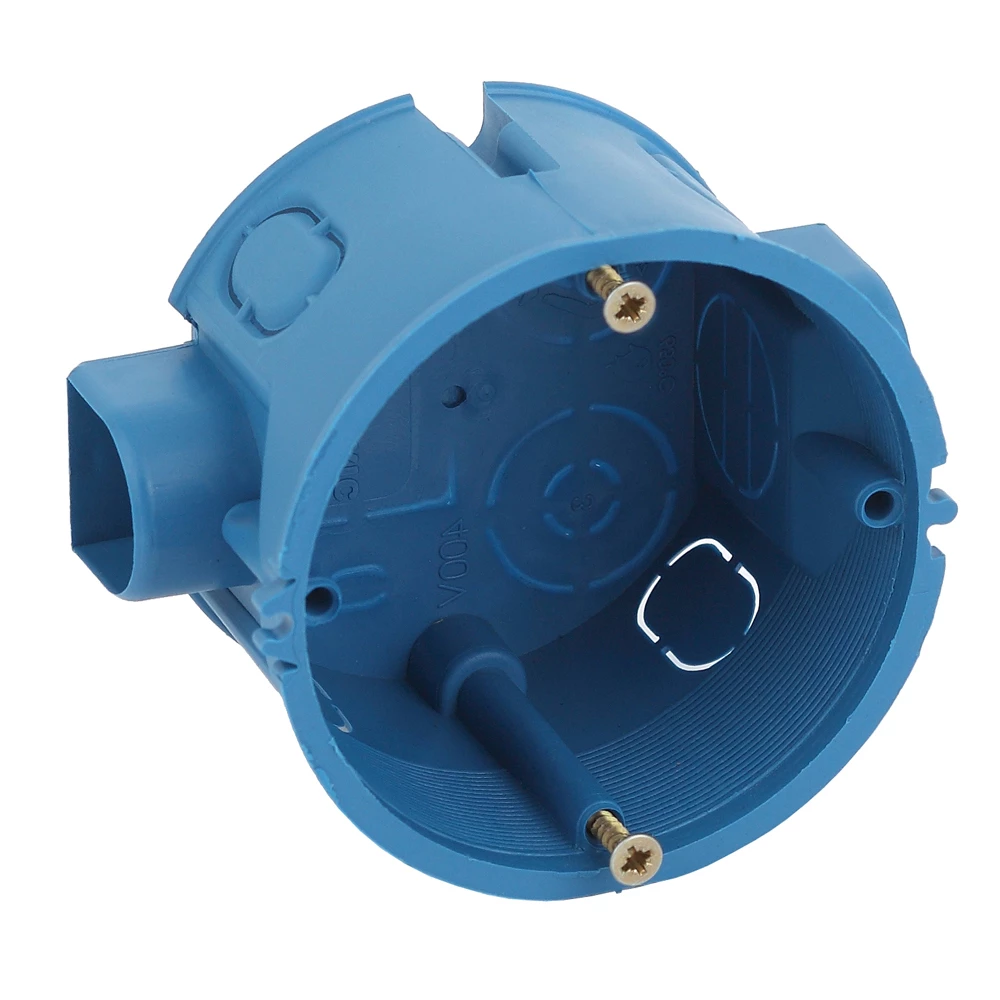

Коробки монтажные скрытой установки для твердых стен

Мы используем файлы cookie для улучшения нашего сервиса и сбора статистики. Оставаясь на сайте, вы соглашаетесь с использованием cookie и политикой обработки данных.

Сортировать по:

• Названию
• Цене

Категория

• Категория
• Коробки соединительные коммутационные

Бренд

• Бренд
• Промрукав

Выводить

все товары

• 10
• 25
• 50
• 100
• Все товары

на странице

Крышка для коробки распаячной 80-0860 для скрытой проводки безгалогенная (HF) 100х100х45 (72шт/кор) Промрукав

Бренд: Промрукав

Крышка для коробки распаячной 80-0851 для скрытой проводки безгалогенная (HF) 100х40 (92шт/кор) Промрукав

Бренд: Промрукав

Крышка для коробки распаячной 80-0850 для скрытой проводки безгалогенная (HF) 70х40 (192шт/кор) Промрукав

Бренд: Промрукав

Коробка распаячная 80-0880 для скрытой проводки безгалогенная (HF) 265х180х70 (12шт/кор) Промрукав (аналог 10165), чёрная

Бренд: Промрукав

Коробка распаячная 80-0870 для скрытой проводки безгалогенная (HF) 205х155х70 (16шт/кор) Промрукав (аналог 10164), чёрная

Бренд: Промрукав

Коробка установочная углубленная 80-0510 безгалогенная (HF) 64х60 (160шт/кор) Промрукав (аналог 10190)

Бренд: Промрукав

Коробка установочная углубленная 80-0510-1С безгалогенная (HF) 64х60 с саморезами (140шт/кор) Промрукав (аналог 10190)

Бренд: Промрукав

Коробка установочная углубленная 80-0510-1 безгалогенная (HF) 64х60 (160шт/кор) Промрукав (аналог 10190)

Бренд: Промрукав

Коробка установочная углубленная 80-0510 С безгалогенная (HF) 64х60 с саморезами (140шт/кор) Промрукав (аналог 10190С)

Бренд: Промрукав

Коробка установочная 80-0520 безгалогенная (HF) 70х40 (208шт/кор) Промрукав (аналог 10146)

Бренд: Промрукав

Коробка установочная 80-0520-1 безгалогенная (HF) 70х40 (208шт/кор) Промрукав (аналог 10146)

Бренд: Промрукав

Коробка установочная 80-0500 безгалогенная (HF) 64х40 (224шт/кор) Промрукав (аналог 10180)

Бренд: Промрукав

Коробка установочная 80-0500-1С безгалогенная (HF) 64х40 с саморезами (224шт/кор) Промрукав (аналог 10180 С)

Бренд: Промрукав

Коробка установочная 80-0500-1 безгалогенная (HF) 64х40 (224шт/кор) Промрукав (аналог 10180)

Бренд: Промрукав

Коробка установочная 80-0500 С безгалогенная (HF) 64х40 с саморезами (224шт/кор) Промрукав (аналог 10180 С)

Бренд: Промрукав

Коробка распаячная 80-0850 для скрытой проводки безгалогенная (HF) 70х40 (192шт/кор) Промрукав (аналог 10147)

Бренд: Промрукав

Коробка распаячная 80-0850-1 для скрытой проводки безгалогенная (HF) 70х40 (192шт/кор) Промрукав (аналог 10147)

Бренд: Промрукав

Коробка распаячная 80-0851 для скрытой проводки безгалогенная (HF) 100х40 (92шт/кор) Промрукав (аналог 10159)

Бренд: Промрукав

Коробка распаячная 80-0851-1 для скрытой проводки безгалогенная (HF) 100х40 (92шт/кор) Промрукав (аналог 10159)

Бренд: Промрукав

Коробка распаячная 80-0860 для скрытой проводки безгалогенная (HF) 100х100х45 (72шт/кор) Промрукав (аналог 10160)

Бренд: Промрукав

Коробка распаячная 80-0860 С для скрытой проводки безгалогенная (HF) 100х100х45 (72шт/кор) Промрукав (аналог 10160)

Бренд: Промрукав

Товары серии Коробки монтажные скрытой установки для твердых стен есть в категориях:

• Коробки соединительные коммутационные

Распределительные коробки для домашней электропроводки

Функции ответвительной коробки

Имея выключатель, свет или розетку, каждый электрик ищет кратчайший путь к ближайшей ответвительной коробке. Это и понятно: на кабеле хочется сэкономить, а делать лишнюю работу по его прокладке никто не хочет. Поэтому ящиков в каждой квартире обычно достаточно: до двух-трех в одной комнате.

Но все же главное назначение ответвительных коробок не экономия материалов и рабочего времени. Важнейшей их функцией является защита соединений жил кабеля от внешних воздействий: от пыли, влаги и механических повреждений.

На самом деле, что бы мы ни принимали к соединениям жил, все равно места этих соединений выглядят такими беззащитными — сорвана заводская изоляция, как внутренняя, так и внешняя, нарушена целостность жил. Конечно, без надлежащей защиты пыль или влага могут заблокировать соединения и произойдет короткое замыкание. Или, от механических повреждений, наоборот, заметно возрастет переходное сопротивление, а качество контакта снизится.

В обоих случаях последствия будут неприятными, поэтому распределительные коробки просто необходимы. Кроме того, они нужны по требованиям эстетики, так как закрывают неэстетичные концы проводов и клеммники или колпачки СИЗ.

Типы распределительных коробок

Распределительные коробки используются очень давно и претерпели множество изменений. Были коробки для пустотелых стен, коробки с контактной группой, квадратные коробки, коробки для открытой и скрытой проводки. Попробуем разобраться во всем этом многообразии.

Все началось, конечно же, с распределительных коробок для наружной электропроводки — обычные круглые стаканы из тонкого металла, закрывающиеся такой же крышкой. Эти ящики выполняют свою функцию: они относительно герметичны и не горят. И по сей день их можно увидеть в некоторых домах старой постройки. Иногда вместо таких ящиков использовали… обычные жестяные банки. Для скрытой проводки использовались те же металлические стаканы, замурованные в стены.

Металлические соединительные коробки Конечно, они долговечны и используются и сегодня, правда, в основном в промышленности. Но все же металл — дорогой материал, и тратить его на ящики не всегда целесообразно. Кроме того, работа с металлом непроста: при необходимости сложно сделать дополнительные вводные отверстия, трудно увеличить их диаметр.

Поэтому с развитием новых пластиковых материалов появились пластиковые распределительные коробки , которые сегодня наиболее популярны: они изготовлены из ударопрочного пластика, не поддерживающего горение. Эти коробки делятся на коробки для скрытой и открытой проводки.

Распределительные коробки для открытой проводки бывают самых разных размеров, ведь часто в одной коробке соединяют большое количество проводов, и традиционной маленькой коробки может просто не хватить. Большие ответвительные коробки, как правило, имеют квадратную форму и имеют по несколько стандартных кабельных вводов с каждой стороны.

Отверстия ответвительных коробок для открытой проводки закрываются либо пластиковыми заглушками, которые необходимо выломать, либо резиновыми сальниками, нарезанными по размеру гофротрубы или кабеля. Входы круглых коробок дополнены «рожками» — втулками особой формы, изготовленными из того же пластика и способствующими плотному монтажу. Поэтому круглые коробки для открытой проводки классифицируют на «трехрожковые» и «четырехрожковые» — по количеству возможных ответвлений.

Для открытой проводки в пластиковых коробках некоторые производители выпускают специальные распределительные коробки, сочетающиеся с коробкой по цвету и дизайну. Такие коробки значительно упрощают монтаж.

Крышки коробов для открытой проводки крепятся либо на винты, либо на собственную резьбу с большим шагом (если коробка круглая), либо крышка просто надевается внахлест. При установке важно не потерять чехол, пока кабель протянут и концы соединены, потому что не всегда можно найти другую точно такую ​​же коробку, а отдельно чехлы вообще не продаются. Поэтому выпускаются коробки, крышки которых всегда висят с ними на отдельной связке из мягкого пластика.

Коробки соединительные для скрытой проводки , в свою очередь, тоже двух видов: для сплошных и для пустотелых стен. И те, и другие тоже бывают как круглой, так и квадратной формы. А еще они имеют самые разнообразные размеры. А вот короба, предназначенные для монтажа в пустотелую стену, например в гипсокартонную перегородку, имеют одну конструктивную особенность: прижимные лапки на длинных шурупах.

Отверстие в перегородке вырезается точно по размеру ящика, и ножки подтягивают его к перегородке изнутри. Сверху этот корпус закрывается крышкой (чаще всего на винтах). Ответвительные коробки для скрытой электропроводки в сплошных стенах не имеют лапок — они просто крепятся в заранее подготовленное отверстие в стене с помощью алебастра или другого быстросохнущего раствора.

Вместо коробок для скрытой проводки часто используют соответствующие розетки, придумав для них какие-нибудь самодельные крышки. На самом деле это не противоречит никаким правилам, так как подлесок выполняется по тем же требованиям герметичности, прочности и негорючести. Лишь бы крышка была еще и надежной в этом плане.

Способ соединения жил проводов и кабелей в любой ответвительной коробке обычно остается на выбор электрика. Но есть коробки с контактной группой. Они держат внутри наготове клеммная колодка, напр. ЗВИ . Сложно судить, насколько это удобно. Во-первых, ведь номинал клеммника по току нагрузки ограничен, да и количество мест тоже невелико. Поэтому иногда приходится снимать клеммник и браться за старые добрые СИЗ.

С контактными группами также доступны некоторые специальные типы распределительных коробок, например, коробки для линий связи. Иногда их используют и для монтажа бытовой электропроводки. Этого делать категорически нельзя: они просто не предназначены для серьезной токовой нагрузки.

Установка распределительных коробок

Существуют некоторые гласные и негласные правила установки распределительных коробок. Во-первых, так как линии электропроводки проходят под потолком или на высоте 2,5 метра, то и коробки обычно располагают там, чтобы не тратить лишние метры кабеля.

Однако всегда следует помнить, что доступ к ящику должен оставаться постоянным на протяжении всей эксплуатации проводки. Поэтому, если, например, кабельные линии протянуты за натяжным потолком, то коробки следует размещать ниже уровня этого потолка, чтобы они не закрывались. Концы тросов, соответственно, следует подвести к коробкам. Это не очень удобно при монтаже, но человек, которому придется ремонтировать и обслуживать эту линию, будет вам благодарен.

Сама коробка после установки должна остаться целой, не лопнуть. Крышка на нем должна сидеть плотно и надежно, поэтому она не должна быть чрезмерно забита жилами кабеля – лучше заменить ее коробкой большего размера или установить другую, дополнительную коробку.

Ремонт и модернизация электропроводки практически невозможны без вскрытия ответвительных коробок, в связи с чем при монтаже необходимо составить план расположения коробок с указанием их количества и назначения входящих линий в них. В первую очередь это касается коробов для скрытой электропроводки, которые иногда полностью закрывают обоями или штукатуркой. Конечно, закрывать ящики плиткой или перекрывать их какими-либо конструкциями не следует из тех же соображений доступности.

Александр Молоков

© Электрик своими руками в квартире и доме

Накладные, скрытые и групповые коробки: характеристики и применение этих электрошкафов

Накладные, скрытые и групповые коробки: характеристики и применение из этих Электрические коробки

Электрические коробки являются необходимыми аксессуарами в электрической системе вашего дома.

Но их такое большое разнообразие, что определить, что купить, может быть трудным процессом. Есть сборные ящики, наземные ящики, скрытые ящики; ящики из пластика, стали и оцинкованного железа; квадратные, круглые и восьмиугольные коробки; и многое другое.

Имейте в виду, что эти ящики нетрудно достать: вы можете выбирать из инвентаря у различных дистрибьюторов, например, в хозяйственных магазинах, домашнем центре и торговых центрах. Или, как девелоперский и архитектурный бизнес, вы можете приобрести их напрямую у производителей электрических коробок, таких как Precision Electricals .

Но вам необходимо знать их отличительные факторы, их атрибуты и их применение. В этом посте для вашего удобства описаны 3 категории электрических коробок.

Накладные коробки

Как следует из их номенклатуры, накладные коробки представляют собой настенные электрические аксессуары, в отличие от скрытых коробок , которые встраиваются в стену. Как и большинство электрических коробок, они обычно изготавливаются из изоляционных материалов, таких как ПВХ и стекловолокно, в сочетании с кабелями с неметаллической оболочкой (NM).

Накладные коробки используются для размещения компонентов распределительного щита, таких как выключатели, пластины, розетки и провода. При этом они также отделяют электропроводку от внешнего жилого пространства, тем самым защищая электропроводку от непогоды и ограждая жителей от электропроводки.

Продлевает срок службы кабелей; термиты, влага и экстремальные погодные условия не могут проникнуть в изоляционную коробку. Поверхностные коробки бывают разных размеров, что обеспечивает легкую совместимость. Благодаря их компактной, упрощенной конструкции с равномерно расположенными кабельными зажимами и контактами их можно установить за считанные минуты.

Скрытые коробки

Скрытые коробки, как следует из их номенклатуры, представляют собой встраиваемые в стену или потолок электрические аксессуары, используемые, когда необходимо скрыть проводку, чтобы улучшить внешний вид интерьера. Их применение, как правило, предназначено для вентиляторных коробок, кабелепроводов, потолочных розеток и т. д. внутри скрытой электрической системы.

В отличие от наземных ящиков, они изготавливаются из металла или пластика. Металлические коробки, обладая более высокой прочностью, противостоят резким нагрузкам бетонной стены, а также выполняют роль заземлителя. Однако это не обязательно безопасно, поэтому в эти коробки также добавляются клеммы заземления. Как и накладные коробки, скрытые коробки также защищают компоненты распределительного щита и проводку, увеличивая срок их службы.

Распределительные коробки

  Распределительные коробки имеют те же функции обслуживания компонентов, что и два вышеупомянутых типа электрических коробок, но они отличаются от них своей емкостью. Как следует из их номенклатуры, их можно использовать в качестве «соединяющего» механизма для различных компонентов распределительного щита.

В монтажной коробке размещаются различные элементы распределительного щита — выключатели, розетки, регуляторы, диммеры, индикаторы — и они легко расширяются, когда у них есть возможность «сломать стороны», превращая односторонние вырезы в двухсторонние вырезы, двусторонние в 3-ходовой и так далее. Несколько производителей сборных коробок обеспечивают возможность адаптации этих устройств, что является огромным плюсом!

Ящики для групп будут иметь несколько групп, которые зависят от его ширины и количества устройств, которые могут поместиться в коробке. Одноместная коробка достаточно широка для одного устройства, такого как простой выключатель освещения и розетка. Из-за их гибкой конструкции многие домовладельцы и электрики используют сборные коробки для изготовления специальных плат расширения.

Общие атрибуты электрических коробок

Помимо всех различных типов, есть некоторые схожие атрибуты, общие для электрических коробок , которые полезно понимать.

Материал: Материал, необходимый для электрошкафа, во многом зависит от окружающей среды, погоды и функции. Стальные коробки используются для внутренних кабелей и трубопроводов в металлической оболочке. Коробки из ПВХ и стекловолокна обычно соединяются с внутренними кабелями с неметаллической оболочкой (NM). Ящики из оцинкованного железа и литого алюминия используются на открытом воздухе с защитой от атмосферных воздействий или во влажных помещениях возле подвала.

Объем: Общий объем ящика зависит от того, сколько розеток, кабельных зажимов, проводников и проводов будет размещено в ящике. Рассчитайте общий объем всех компонентов, которые будут установлены в коробку, чтобы определить, насколько большой ящик вам понадобится.
