Каковы основные характеристики IRLML6344TRPBF. Почему этот транзистор подходит для портативных устройств. Как его низкое сопротивление открытого канала влияет на эффективность схем. В чем преимущества корпуса SOT-23 для компактных приложений.
Ключевые особенности и применение IRLML6344TRPBF
IRLML6344TRPBF от Infineon Technologies — это мощный N-канальный МОП-транзистор, предназначенный для эффективной коммутации в различных электронных устройствах. Рассмотрим его основные характеристики:
- Напряжение сток-исток: 30 В
- Максимальный постоянный ток стока: 5 А
- Сопротивление открытого канала: 29 мОм при Vgs = 4.5 В
- Корпус: SOT-23 (Micro3)
- Рабочая температура: от -55°C до 150°C
Эти параметры делают IRLML6344TRPBF отличным выбором для применения в портативной электронике, где важны компактность и энергоэффективность. Транзистор часто используется в:
- Мобильных телефонах и планшетах
- Ноутбуках и ультрабуках
- Носимых устройствах
- Портативных медицинских приборах
- DC/DC преобразователях
Преимущества низкого сопротивления открытого канала
Одной из ключевых особенностей IRLML6344TRPBF является очень низкое сопротивление открытого канала — всего 29 мОм при напряжении затвор-исток 4.5 В. Как это влияет на работу схемы?
- Снижение потерь при коммутации
- Меньшее тепловыделение
- Повышение КПД устройства
- Увеличение времени автономной работы
Низкое RDS(on) особенно важно в портативных устройствах с батарейным питанием, где каждый милливатт на счету. Использование IRLML6344TRPBF позволяет создавать более энергоэффективные схемы и продлевать время работы от одного заряда аккумулятора.

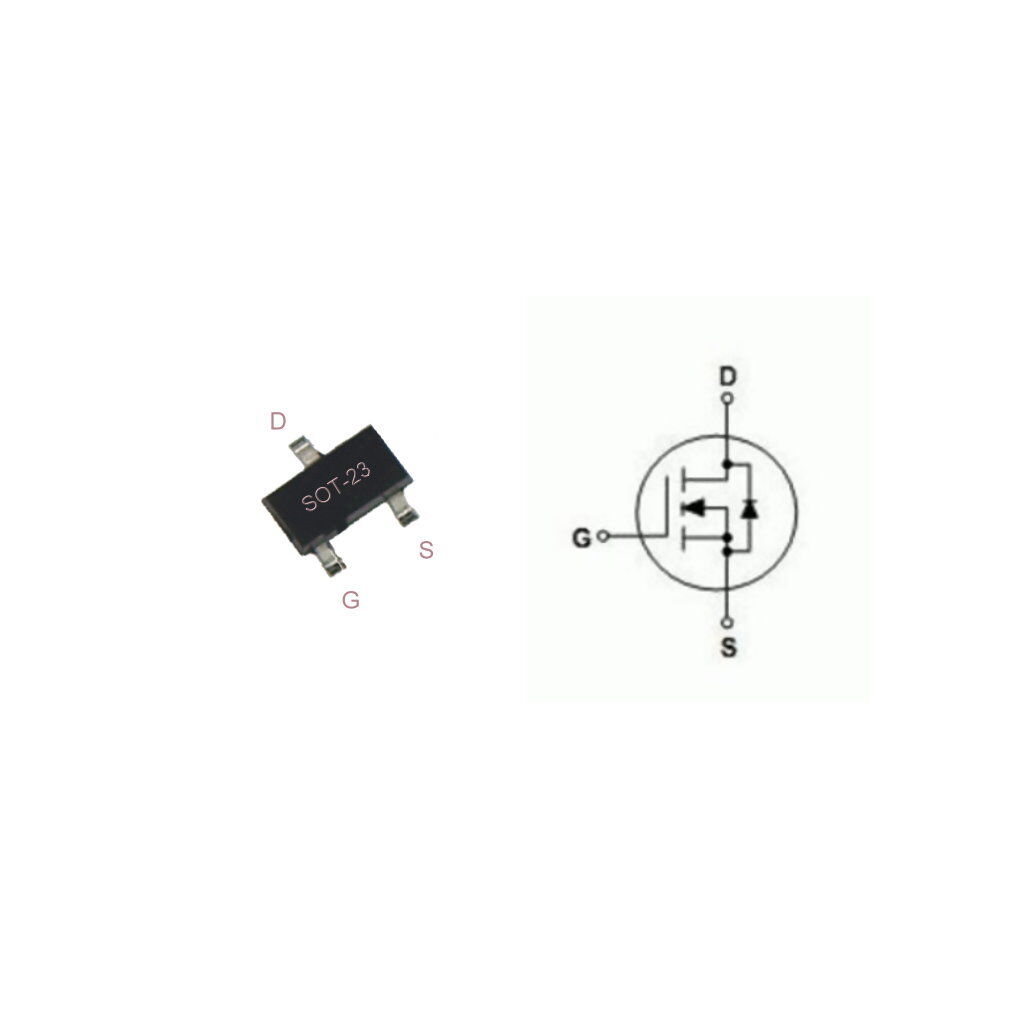

Компактный корпус SOT-23 для экономии места на плате
IRLML6344TRPBF выпускается в миниатюрном корпусе SOT-23, также известном как Micro3. Каковы преимущества этого типа корпуса?
- Очень малые размеры: 2.9 x 1.3 x 1.0 мм
- Легкий вес: около 0.008 грамм
- Простота монтажа на печатную плату
- Хорошие тепловые характеристики
Компактный корпус SOT-23 идеально подходит для современных портативных устройств, где каждый квадратный миллиметр платы на счету. При этом, несмотря на малые размеры, транзистор способен рассеивать до 1.3 Вт мощности, что достаточно для большинства применений в мобильной электронике.
Высокая надежность и широкий диапазон рабочих температур
IRLML6344TRPBF отличается высокой надежностью и способностью работать в широком диапазоне температур. Какие факторы обеспечивают эти качества?
- Диапазон рабочих температур: от -55°C до 150°C
- Технология HEXFET от Infineon
- Защита от статического электричества
- Соответствие стандарту RoHS
Широкий температурный диапазон позволяет использовать IRLML6344TRPBF как в бытовой электронике, так и в промышленных и автомобильных приложениях. Технология HEXFET обеспечивает высокую устойчивость к нагрузкам и длительный срок службы транзистора.
Применение IRLML6344TRPBF в схемах управления нагрузкой
Одной из типичных областей применения IRLML6344TRPBF является управление различными нагрузками в портативных устройствах. Как транзистор используется в таких схемах?
- Коммутация светодиодной подсветки дисплеев
- Управление питанием отдельных модулей устройства
- Драйверы электродвигателей в носимой электронике
- Схемы защиты от перегрузки по току
Низкое сопротивление открытого канала IRLML6344TRPBF позволяет эффективно управлять нагрузками с токами до 5 А при минимальных потерях. Это особенно важно в портативных устройствах, где каждый милливатт мощности влияет на время автономной работы.
Особенности применения IRLML6344TRPBF в DC/DC преобразователях
IRLML6344TRPBF часто используется в качестве силового ключа в DC/DC преобразователях для портативной электроники. Какие характеристики транзистора делают его подходящим для этой роли?
- Низкое сопротивление открытого канала
- Малый заряд затвора (6.8 нКл при Vgs = 4.5 В)
- Высокая скорость переключения
- Способность работать на частотах до нескольких МГц
Эти свойства позволяют создавать высокоэффективные DC/DC преобразователи с минимальными потерями на переключение. IRLML6344TRPBF хорошо подходит как для понижающих, так и для повышающих преобразователей, работающих от батарей с напряжением 3.3-5 В.
Сравнение IRLML6344TRPBF с аналогами других производителей
Как IRLML6344TRPBF соотносится с похожими транзисторами других производителей? Рассмотрим несколько популярных альтернатив:
| Модель | Производитель | VDS (В) | ID (А) | RDS(on) (мОм) |
|---|---|---|---|---|
| IRLML6344TRPBF | Infineon | 30 | 5 | 29 |
| Si2302CDS | Vishay | 20 | 2.6 | 54 |
| PMV45EN | NXP | 30 | 4.1 | 41 |
| AO3400 | Alpha & Omega | 30 | 5.7 | 35 |
Как видно из сравнения, IRLML6344TRPBF выделяется более низким сопротивлением открытого канала при сопоставимых значениях напряжения и тока. Это делает его отличным выбором для приложений, где критична эффективность.
Рекомендации по применению IRLML6344TRPBF в схемах
При использовании IRLML6344TRPBF в своих проектах следует учитывать несколько важных моментов:
- Обеспечьте достаточное напряжение на затворе (рекомендуется 4.5-5 В) для минимизации RDS(on)
- Используйте короткие и широкие дорожки для подключения стока и истока
- При работе с большими токами обеспечьте адекватный теплоотвод
- Защитите затвор от перенапряжений с помощью стабилитрона
- В цепи затвора рекомендуется использовать резистор 100-1000 Ом для подавления паразитных колебаний
Соблюдение этих рекомендаций поможет максимально раскрыть потенциал IRLML6344TRPBF и обеспечить надежную работу вашего устройства.
