Где находится блок предохранителей в ВАЗ 2114 инжектор. Как снять и заменить предохранители самостоятельно. Какие неисправности могут возникнуть с электрикой автомобиля. Как устранить проблемы с предохранителями ВАЗ 2114.
Расположение блока предохранителей в ВАЗ 2114 инжектор
Блок предохранителей в инжекторной модели ВАЗ 2114 расположен в моторном отсеке с левой стороны. Он представляет собой пластиковый корпус с крышкой, под которой находятся сами предохранители и реле. Доступ к блоку осуществляется после открытия капота автомобиля.
В зависимости от года выпуска и комплектации автомобиля, блок предохранителей может отличаться. Существует два основных варианта:
- Старого образца (до 2007 года выпуска)
- Нового образца (с 2007 года)

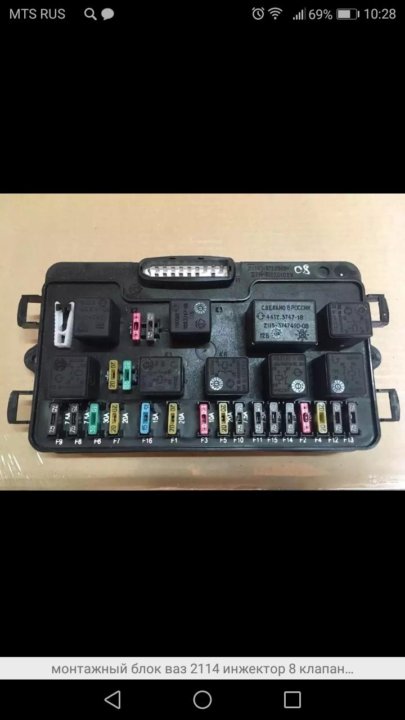

Блок предохранителей нового образца имеет маркировку 367.3722 и отличается более компактными размерами. В нем применяются предохранители европейского стандарта.
Схема расположения предохранителей ВАЗ 2114 инжектор
Схема расположения предохранителей в блоке старого образца:
- F1 (16A) — Дальний свет правой фары
- F2 (16A) — Дальний свет левой фары
- F3 (16A) — Ближний свет правой фары
- F4 (16A) — Ближний свет левой фары
- F5 (8A) — Габаритные огни правого борта, подсветка номерного знака
- F6 (8A) — Габаритные огни левого борта
- F7 (16A) — Противотуманные фары
- F8 (16A) — Отопитель
- F9 (8A) — Сигналы торможения
- F10 (16A) — Аварийная сигнализация
- F11 (8A) — Указатели поворота
- F12 (8A) — Звуковой сигнал
- F13 (8A) — Задние противотуманные огни
- F14 (16A) — Стеклоочиститель и омыватель ветрового стекла
- F15 (8A) — Комбинация приборов, диагностический разъем
- F16 (8A) — Контроллер системы управления двигателем
Схема расположения предохранителей в блоке нового образца:
- F1 (25A) — Электровентилятор системы охлаждения двигателя
- F2 (15A) — Топливный насос
- F3 (10A) — Ближний свет правой фары
- F4 (10A) — Ближний свет левой фары
- F5 (10A) — Дальний свет правой фары
- F6 (10A) — Дальний свет левой фары
- F7 (10A) — Противотуманные фары
- F8 (5A) — Габаритные огни правого борта
- F9 (5A) — Габаритные огни левого борта
- F10 (10A) — Задние противотуманные огни
- F11 (7.5A) — Указатели поворота
- F12 (10A) — Аварийная сигнализация
- F13 (10A) — Стеклоочиститель
- F14 (15A) — Отопитель
- F15 (20A) — Обогрев заднего стекла
- F16 (10A) — Звуковой сигнал
Как снять блок предохранителей ВАЗ 2114 своими руками
Для снятия блока предохранителей ВАЗ 2114 потребуется выполнить следующие действия:
- Открыть капот автомобиля
- Найти блок предохранителей в левой части моторного отсека
- Отсоединить клемму «минус» от аккумулятора
- Снять крышку блока предохранителей
- Открутить болты крепления блока (обычно 2-3 болта)
- Отсоединить разъемы проводки от блока
- Аккуратно извлечь блок предохранителей
При установке блока предохранителей на место необходимо выполнить эти действия в обратном порядке. Важно убедиться, что все разъемы надежно подключены, а крепежные болты затянуты.
Распространенные неисправности электрооборудования ВАЗ 2114
Наиболее частые проблемы с электрикой в ВАЗ 2114 связаны с предохранителями и включают:
- Перегорание предохранителей из-за короткого замыкания
- Окисление контактов предохранителей
- Ослабление крепления предохранителей
- Неисправность реле в блоке предохранителей
- Повреждение проводки, ведущей к блоку предохранителей
Кроме того, могут возникать проблемы с отдельными электрическими системами автомобиля, такими как:
- Отказ работы стеклоподъемников
- Неисправность системы освещения
- Проблемы с запуском двигателя
- Сбои в работе панели приборов
- Отказ системы охлаждения двигателя
Как заменить предохранитель в ВАЗ 2114
Для замены предохранителя в ВАЗ 2114 необходимо выполнить следующие шаги:
- Определить неисправный предохранитель по схеме или визуально (перегоревший предохранитель имеет разрыв металлической полоски)
- Извлечь неисправный предохранитель с помощью специального пинцета или руками
- Проверить соответствие номинала нового предохранителя старому
- Установить новый предохранитель на место старого
- Проверить работу соответствующей электрической системы
Важно помнить, что частое перегорание одного и того же предохранителя может свидетельствовать о более серьезной проблеме в электрической системе автомобиля. В таком случае рекомендуется обратиться к специалисту для диагностики.
Диагностика проблем с предохранителями ВАЗ 2114
Для выявления проблем с предохранителями в ВАЗ 2114 можно использовать следующие методы диагностики:
- Визуальный осмотр предохранителей на наличие повреждений
- Проверка целостности предохранителей с помощью мультиметра
- Измерение напряжения на клеммах предохранителей
- Проверка работоспособности реле в блоке предохранителей
- Диагностика электрических цепей на наличие короткого замыкания
При отсутствии опыта в электрике автомобиля рекомендуется обратиться к профессиональному автоэлектрику для проведения диагностики и ремонта.
Советы по обслуживанию электрооборудования ВАЗ 2114
Для поддержания электрооборудования ВАЗ 2114 в исправном состоянии рекомендуется:
- Регулярно проводить визуальный осмотр блока предохранителей
- Очищать контакты предохранителей от окисления
- Проверять надежность крепления проводов к блоку предохранителей
- Не использовать предохранители с большим номиналом, чем рекомендовано производителем
- При замене предохранителей использовать только качественные изделия
- Своевременно устранять выявленные неисправности в электрической системе
Соблюдение этих простых правил поможет избежать многих проблем с электрооборудованием автомобиля и продлит срок его службы.
Почему перегорают предохранители в ВАЗ 2114?
Предохранители в ВАЗ 2114 могут перегорать по нескольким причинам:
- Короткое замыкание в электрической цепи
- Превышение допустимой нагрузки на электрическую цепь
- Установка дополнительного оборудования без учета нагрузки на электросистему
- Использование предохранителей с неправильным номиналом
- Повреждение изоляции проводов
- Неисправность электрических компонентов автомобиля
Для предотвращения частого перегорания предохранителей необходимо своевременно устранять причины неисправностей и не допускать перегрузок электрической системы автомобиля.
Как проверить работоспособность предохранителя?
Проверить работоспособность предохранителя в ВАЗ 2114 можно несколькими способами:
- Визуальный осмотр: целый предохранитель имеет неповрежденную металлическую полоску внутри
- Проверка мультиметром:
- Установите мультиметр в режим «прозвонки»
- Подключите щупы к контактам предохранителя
- Если есть звуковой сигнал, предохранитель исправен
- Замена на заведомо исправный предохранитель
- Проверка напряжения на клеммах предохранителя при включенной нагрузке
При отсутствии уверенности в своих навыках, лучше обратиться к специалисту для проведения диагностики электрооборудования автомобиля.
