Общая характеристика полевого транзистора КП301Б

КП301Б — это полевой транзистор с изолированным затвором и индуцированным каналом p-типа. Он относится к семейству малошумящих планарных полевых транзисторов и предназначен для использования во входных каскадах усилителей и нелинейных малосигнальных каскадах с высоким входным сопротивлением.

Основные особенности КП301Б:

  • Структура: с изолированным затвором и индуцированным p-каналом
  • Рабочий диапазон температур: от -45°C до +70°C
  • Малый уровень собственных шумов
  • Высокое входное сопротивление

Ключевые электрические параметры КП301Б

Рассмотрим основные электрические характеристики транзистора КП301Б:

  • Максимальная рассеиваемая мощность сток-исток: 200 мВт
  • Напряжение отсечки затвор-исток: 2,7-5,4 В
  • Максимальное напряжение сток-исток: 20 В
  • Максимальное напряжение затвор-исток: 30 В
  • Максимальный постоянный ток стока: 15 мА
  • Крутизна характеристики: 1-2,6 мА/В (при напряжении 15 В и токе 5 мА)
  • Входная емкость: не более 3,5 пФ
  • Коэффициент шума: не более 9,5 дБ (на частоте 100 МГц)

Применение КП301Б во входных каскадах усилителей

Благодаря своим характеристикам, КП301Б отлично подходит для построения входных каскадов малошумящих усилителей. Рассмотрим основные преимущества его использования в этой роли:


  • Высокое входное сопротивление позволяет не нагружать источник сигнала
  • Малый уровень собственных шумов обеспечивает хорошее отношение сигнал/шум
  • Хорошая линейность характеристик в области малых сигналов
  • Возможность работы при низких напряжениях питания

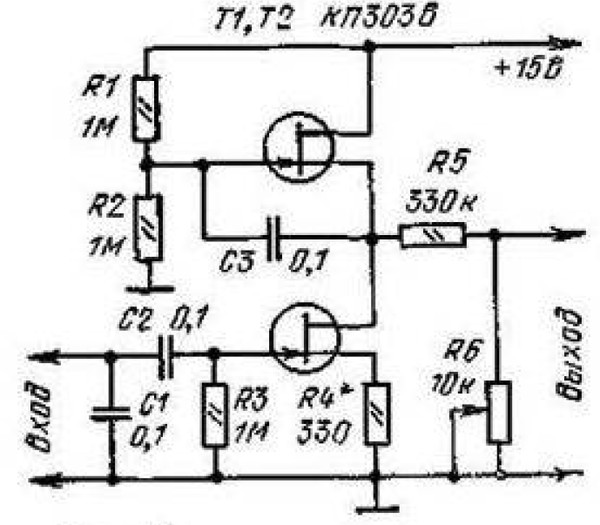

Типовая схема включения КП301Б во входном каскаде усилителя может выглядеть следующим образом:

«` D G S КП301Б
R1 R2 C1 C2
Вход
Выход +V GND «`

В этой схеме:

  • R1 — резистор смещения затвора
  • R2 — резистор истока для создания отрицательной обратной связи
  • C1 — входной разделительный конденсатор
  • C2 — выходной разделительный конденсатор

Такая схема обеспечивает хорошую линейность и низкий уровень шумов, что делает ее отличным выбором для входных каскадов малошумящих усилителей.

Зарубежные аналоги КП301Б

КП301Б имеет ряд зарубежных аналогов, которые могут быть использованы в схожих применениях. Основные из них:

  • 2N4038
  • 2N3882
  • MFE3003
  • CXD7500M
  • SK9159

При выборе аналога важно обратить внимание на соответствие ключевых параметров, таких как максимальное напряжение сток-исток, крутизна характеристики и входная емкость.


Особенности применения КП301Б в современной электронике

Несмотря на то, что КП301Б является довольно старым компонентом, он до сих пор находит применение в некоторых областях электроники. Рассмотрим основные преимущества и ограничения его использования в современных устройствах:

Преимущества:

  • Низкий уровень собственных шумов
  • Высокое входное сопротивление
  • Хорошая линейность в области малых сигналов
  • Доступность и низкая стоимость

Ограничения:

  • Ограниченная максимальная частота работы
  • Меньшая крутизна характеристики по сравнению с современными аналогами
  • Отсутствие SMD-исполнения

Учитывая эти факторы, КП301Б может быть хорошим выбором для любительских проектов, ремонта старой аппаратуры или создания бюджетных решений, где не требуется высокочастотная работа.

Рекомендации по выбору режима работы КП301Б

Для достижения оптимальных характеристик при использовании КП301Б важно правильно выбрать режим его работы. Вот несколько рекомендаций:

  1. Напряжение сток-исток: оптимальный диапазон составляет 5-15 В. Это обеспечивает хороший компромисс между линейностью и энергопотреблением.
  2. Ток стока: рекомендуется выбирать в диапазоне 1-5 мА для достижения наилучшего соотношения сигнал/шум.
  3. Напряжение затвор-исток: следует устанавливать с учетом требуемого тока стока, обычно в диапазоне -1 до -3 В.
  4. Сопротивление нагрузки: для достижения максимального усиления рекомендуется использовать нагрузку 1-10 кОм.

При выборе конкретных значений необходимо учитывать требования к усилителю по коэффициенту усиления, линейности и уровню шумов.


Измерение параметров КП301Б

Для правильного применения КП301Б важно уметь измерять его ключевые параметры. Рассмотрим методики измерения основных характеристик:

Измерение крутизны характеристики:

  1. Установите напряжение сток-исток 15 В и ток стока 5 мА.
  2. Измерьте изменение тока стока при небольшом изменении напряжения затвор-исток (например, на 0,1 В).
  3. Рассчитайте крутизну как отношение изменения тока к изменению напряжения.

Измерение входной емкости:

  1. Используйте измеритель емкости или LCR-метр.
  2. Подключите прибор между затвором и истоком транзистора.
  3. Измерьте емкость на частоте 1 МГц.

Измерение коэффициента шума:

  1. Соберите тестовую схему усилителя с КП301Б.
  2. Используйте специализированный измеритель коэффициента шума.
  3. Проведите измерения на частоте 100 МГц.

Точные измерения этих параметров позволят оптимально использовать КП301Б в ваших проектах.


Транзистор полевой КП301 — DataSheet

Перейти к содержимому

Цоколевка транзистора КП301



Описание

Малошумящие планарные полевые транзисторы с изолированным затвором и индуцированным каналом р-типа. Предназначены для применения во входных каскадах усилителей и нелинейных малосигнальных каскадах с высоким входным сопротивлением. Диапазон рабочих температур окружающей среды -45…+70 °С.



Параметры транзистора КП301
ПараметрОбозначениеМаркировкаУсловияЗначениеЕд. изм.
АналогКП301Б2N4038, 2N3882 *2, MFE3003 *2, CXD7500M *3, SK9159
*2
КП301ВECG463 *3
КП301Г2N4065 *2, 2N4120 *2
Структура —C изолированным затвором и индуцированным p-каналом
Рассеиваемая мощность сток-исток (постоянная).PСИ, P*СИ, т maxКП301Б200мВт, (Вт*)
КП301В200
КП301Г200
Напряжение отсечки транзистора — напряжение между затвором и истоком (полевого транзистора с p-n-переходом и с изолированным затвором).  UЗИ отс, U*ЗИ порКП301Б2.7…5.4*В
КП301В2.7…5.4*
КП301Г2.7…5.4*
Максимальное напряжение сток-исток (постоянное). Со звездочкой максимальное напряжение затвор-сток.UСИ max, U*ЗC maxКП301Б20В
КП301В20
КП301Г20
Максимальное напряжение затвор-исток (постоянное).UЗИ maxКП301Б30В
КП301В30
КП301Г30
Ток стока (постоянный). Со звездочкой ток стока (импульсный)IС, I*С, ИКП301Б15мА
КП301В15
КП301Г15
Начальный ток стокаIС нач, I*С остКП301Б15 В≤0. 5мкА
КП301В15 В≤0.5
КП301Г15 В≤0.5
Крутизна характеристики полевого транзистораSКП301Б15 В; 5 мА1…2.6мА/В
КП301В15 В; 5 мА2…3
КП301Г15 В; 5 мА0.5…1.6
Входная емкость транзистора — емкость между затвором и истокомC11и, С*12и, С*22иКП301Б≤3.5; ≤1*; ≤3.5**пФ
КП301В≤3.5; ≤1*; ≤3.5**
КП301Г≤3. 5; ≤1*; ≤3.5**
Сопротивление сток-исток в открытом состоянии — сопротивление между стоком и истоком в открытом состоянии транзистора
при заданном напряжении сток-исток
RСИ отк, K*у.P, P**вых, ΔUЗИКП301БОм, (дБ*), (Вт**),(мВ***)
КП301В
КП301Г
Коэффициент шума транзистораКш, U*ш, E**ш,  Q***КП301Б100 МГц≤9.5Дб, (мкВ*), (нВ/√Гц**), (Кл**)
КП301В100 МГц≤9.5
КП301Г100 МГц≤9. 5
 Время включения транзистораtвкл, t*выкл, F**р, ΔUЗИ/ΔTКП301Б100**нс, (нс*), (МГц**), (мкВ/°C***)
КП301В100**
КП301Г100**

Описание значений со звездочками(*,**,***) смотрите в буквенных обозначениях параметров полевых транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 —  функциональная замена, тип корпуса отличается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

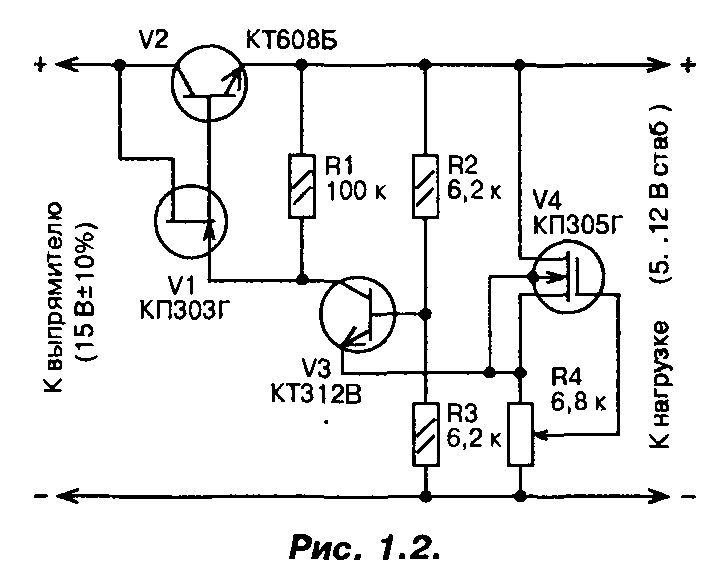

Стабилизаторы напряжения с малым током потребления (КР1014КТ1)

Стабилизаторы могут найти применение в различных конструкциях с автономным питанием при потребляемом нагрузкой токе до 200 мА. Потребляемый стабилизаторами ток не превышает 20 мкА во всем диапазоне входного напряжения и тока нагрузки. В ряде случаев описываемые стабилизаторы вполне смогут заменить современные интегральные КМОП стабилизаторы.

На рис. 1.3 приведена схема экономичного компенсационного стабилизатора напряжения отрицательной полярности на выходное напряжение -5 В.

Рис. 1.3

Ток покоя этого стабилизатора около 8 мкА при входном напряжении 10 В. При изменении тока нагрузки от 0 до 200 мА выходное напряжение изменяется не более чем на 0,1%- Зависимость выходного напряжения от входного линейна и не превышает 3% при изменении входного напряжения от 8 до 18 В. ТКН выходного напряжения отрицателен и составляет примерно 6 мВ на 1 °С.

Источник опорного напряжения выполнен на светодиоде HL1 и биполярных транзисторах VT4, VT5 в диодном включении. Если напряжение на выходе стабилизатора по каким-то причинам начнет увеличиваться, то это приведет к росту напряжения затвор-исток транзистора ѴТЗ, в результате транзистор откроется чуть сильнее и снизит напряжение затвор-исток транзистора ѴТ2, что приведет к уменьшению выходного напряжения. Схема включения полевых транзисторов ѴТ1, ѴТ2 в чем-то напоминает составной биполярный транзистор по схеме Шиклаи. В данном случае это вынужденная мера, объясняемая отсутствием у автора р-каналь-ных транзисторов обогащенного типа с низким пороговым открывающим напряжением и достаточной мощности.

Если же выходное напряжение начнет уменьшаться, то это приведет к уменьшению тока в цепи светодиода, транзистор ѴТЗ будет стремиться к закрыванию, что повлечет за собой увеличение напряжения затвор-исток транзистора ѴТ2 и повышение выходного напряжения. Таким образом, осуществляется стабилизация выходного напряжения.

Терморезисторы R3, R4 с отрицательным ТКС снижают зависимость выходного напряжения от температуры. Следует отметить, что даже значительный нагрев транзистора ѴТ5 не приводит к какому-либо изменению выходного напряжения (измерения проводились мультиметром с разрешающей способностью 0,002 В). Резистор R1 — нагрузочный для транзистора ѴТ2. Конденсатор C3 препятствует самовозбуждению стабилизатора.

На рис. 1.4 приведена схема экономичного стабилизатора напряжения положительной полярности. Его основные параметры такие же, как и у предыдущего стабилизатора. По сравнению с конструкцией рис 1.3 введен узел защиты от перегрузки по току (ѴТ1, ѴТ2) и снижена зависимость выходного напряжения от входного (ѴТЗ). Напряжение стабилизации зависит от типа и количества светодиодов HL1-HL3 и порогового напряжения транзистораѴТ4. Резистор R6 устраняет самовозбуждение.

Защита от перегрузки выполнена по традиционной схеме — при увеличении потребляемого нагрузкой тока растет падение напряжения на резисторе R3. Когда оно составит более 0,5…0,6 В, транзистор ѴТ1 откроется, следовательно, откроется и транзистор ѴТ2, который шунтирует подачу через Rl, R5 открывающего напряжения для ѴТ5. Потребляемый этим стабилизатором ток будет около 12 мкА при напряжении питания 10 В.

Рис. 1.4

В стабилизаторах можно использовать постоянные резисторы общего применения типов С1-4, С2-23, МЯТ или импортные. Терморезисторы ММТ-1, ММТ-4 или любые другие аналогичные. Неполярные конденсаторы К10-17, КМ-5, КМ-6, К10-7. Так как эти конденсаторы могут иметь заметный микрофонный эффект, то иногда может потребоваться замена некоторых из них на пленочные К73-9, К73-17. С целью сохранения высокой экономичности оксидные конденсаторы следует взять с возможно меньшим током утечки, желательно не превышающим 1 мкА при напряжении 15 В. Использованы обычные алюминиевые конденсаторы фирмы RUBYCON, ток утечки которых не превышал 300 нА при комнатной температуре.

Все полевые транзисторы желательно взять с возможно более низким пороговым открывающим напряжением. Вместо КП301Б можно применить транзисторы КП301, 2П301 с любым буквенным индексом или КП304А, 2П304А. КП501В заменяется любым из серий КП501, ZVN2120, VN2120, К1014КТ1. Примененный в качестве силового транзистора n-канальный ключ на МОП-транзисторе можно заменить на любой из КР1014КТ1, К1014КТ1, при этом рассеиваемая на нем мощность не должна превышать 0,5 Вт. Если применить на его месте транзистор КП7131А9, постоянная рассеиваемая мощность может быть увеличена до 2 Вт, а с транзистором КП744Г еще больше. Впрочем, необходимость в этом может возникнуть лишь в том случае, если подключенное к такому стабилизатору устройство на время выхода из «спящего» режима будет потреблять значительный ток. КТ3107Г заменяется любым из серий КТ3107, КТ6112, SS9015, ВС556, 2SA992. Остальные биполярные транзисторы заменимы на КТ3102, КТ6111, SS9014, ВС547, ВС549, 2SC900, 2SC1222 с любым индексом.

Выходное напряжение стабилизаторов зависит от количества и типа последовательно включенных светодиодов и/или маломощных биполярных транзисторов в диодном включении. Так как все транзисторы работают в микротоковом режиме, то для устранения влияния внешних наводок может потребоваться экранировка платы. Если при увеличении тока нагрузки будет наблюдаться заметное увеличение выходного напряжения, то это свидетельствует о возбуждении стабилизатора, которое устраняется введением цепей ООО по переменному напряжению. Работающие в качестве источника опорного напряжения светодиоды должны быть защищены от яркого света. Схемы стабилизаторов легко могут быть модифицированы под конкретные задачи.

Литература: А. П. Кашкаров, А. Л. Бутов — Радиолюбителям схемы, Москва 2008.
