Какую роль играет электрическое сопротивление в электрических цепях. Для чего используются резисторы в электронике. Как работают и где применяются различные виды резисторов.
Что такое электрическое сопротивление и как оно работает
Электрическое сопротивление — это свойство материала препятствовать прохождению электрического тока. Чем выше сопротивление, тем труднее току протекать через проводник. Сопротивление измеряется в омах (Ом).
Основные факторы, влияющие на величину сопротивления проводника:
- Материал проводника — металлы имеют низкое сопротивление, диэлектрики — высокое
- Длина проводника — чем длиннее, тем выше сопротивление
- Площадь поперечного сечения — чем толще проводник, тем ниже сопротивление
- Температура — с ростом температуры сопротивление металлов увеличивается
Сопротивление подчиняется закону Ома: I = U / R, где I — сила тока, U — напряжение, R — сопротивление. То есть, чем выше сопротивление, тем меньший ток протекает при том же напряжении.
Для чего нужно сопротивление в электрических цепях
Электрическое сопротивление играет важную роль в работе электрических цепей и электронных устройств. Основные функции сопротивления:
- Ограничение силы тока в цепи
- Деление напряжения
- Преобразование электрической энергии в тепловую
- Создание временных задержек
- Фильтрация сигналов
Без сопротивления электрический ток мог бы достигать опасно высоких значений, что привело бы к повреждению компонентов. Поэтому резисторы являются неотъемлемой частью большинства электрических схем.
Виды резисторов и их применение
Резисторы — это электронные компоненты, обладающие определенным сопротивлением. Основные виды резисторов:
Постоянные резисторы
Имеют фиксированное значение сопротивления. Применяются для ограничения тока, деления напряжения, создания нагрузки. Бывают проволочные, углеродистые, металлопленочные и др.
Переменные резисторы (потенциометры)
Позволяют плавно изменять сопротивление. Используются для регулировки громкости, яркости, настройки параметров схем.
Терморезисторы
Меняют сопротивление при изменении температуры. Применяются в термометрах, системах термокомпенсации, противопожарных датчиках.
Фоторезисторы
Изменяют сопротивление под действием света. Используются в фотореле, экспонометрах, датчиках освещенности.
Как рассчитать необходимое сопротивление резистора
Для расчета сопротивления резистора используется закон Ома: R = U / I

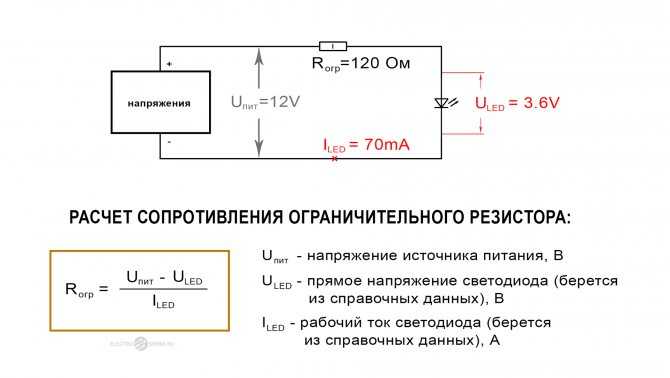

Например, чтобы ограничить ток светодиода до 20 мА при напряжении питания 5 В:
- Определяем падение напряжения на светодиоде (обычно 1,8-2,2 В)
- Вычисляем остаточное напряжение: 5 В — 2 В = 3 В
- Рассчитываем сопротивление: R = 3 В / 0,02 А = 150 Ом
Выбираем ближайшее стандартное значение резистора, например 160 Ом.
Особенности применения резисторов в электронных схемах
При использовании резисторов в электронных устройствах важно учитывать следующие факторы:
- Мощность рассеивания — резистор должен выдерживать выделяющуюся на нем мощность
- Точность номинала — для ответственных узлов требуются прецизионные резисторы
- Температурный коэффициент сопротивления — учитывается в схемах, чувствительных к изменениям температуры
- Частотные свойства — на высоких частотах проявляется паразитная индуктивность и емкость
- Шумовые характеристики — в малошумящих схемах применяют специальные резисторы
Правильный выбор типа и номинала резистора позволяет обеспечить надежную и стабильную работу электронного устройства.
Методы измерения сопротивления резисторов
Для измерения сопротивления резисторов используются следующие методы:
Омметр
Простой и быстрый способ для измерения отдельных резисторов. Подключаем щупы омметра к выводам резистора и считываем показания.
Мультиметр
Универсальный прибор, позволяющий измерять сопротивление, напряжение и ток. Переводим мультиметр в режим измерения сопротивления и подключаем к резистору.
Метод вольтметра-амперметра
Более точный метод, особенно для малых сопротивлений. Измеряем напряжение на резисторе и ток через него, затем вычисляем сопротивление по закону Ома.
Мостовой метод
Позволяет измерять сопротивление с высокой точностью. Используется мост сопротивлений, например мост Уитстона.
При измерении важно учитывать погрешность прибора и влияние температуры на сопротивление.
Как маркируются резисторы
Для обозначения номинала и характеристик резисторов используются различные системы маркировки:
Цветовая маркировка
На корпус резистора наносятся цветные полоски, каждая из которых обозначает определенную цифру или множитель. Например, коричневый-черный-оранжевый означает 100 кОм.
Буквенно-цифровой код
Используется для SMD-резисторов. Например, 103 означает 10 * 10^3 = 10 кОм.
Прямая маркировка
Номинал резистора указывается непосредственно на корпусе, например 10K (10 кОм) или 1M (1 МОм).
Кроме номинала, маркировка может содержать информацию о точности, мощности и других параметрах резистора.
Суть электрического сопротивления, что такое сопротивление электрического тока, его природа. « ЭлектроХобби
Многие слышали о таком понятии, встречаемом и широко используемом в сфере электричества, как электрическое сопротивление. Но не все знают, какова же природа его. В чём заключается суть, и что вообще оно собой представляет, от чего зависит. Предлагаю в этой статье разобраться, что же такое сопротивление тока. И так, под электрическим сопротивлением подразумевают две вещи. В одном понимании это физическая величина, в другом же, это электрический компонент, деталь, элемент.
Теперь про то, в чём именно заключается суть сопротивления тока. А начнём мы с основы, строения атома, его кристаллической решетки, и движения электричества внутри электрического проводника. Напомню, что атом является мельчайшей частицей вещества. Он устроен следующим образом: в центре находится так называемое ядро, состоящее из более мелких частиц, протонов и нейтронов. Вокруг этого атомного ядра с огромной скоростью вращаются еще одни частицы, называемые электронами (по размерам они гораздо меньше ядра).
Ядро атома имеет положительный электрический заряд (плюс), а электроны, соответственно, отрицательный заряд (минус). Любое вещество представлено множеством атомов, которые имеют свою определенную структурированность, именуемая таким понятием как кристаллическая решётка (если говорить о твердом состоянии вещества). Но перед тем как перейти к сути сопротивления тока стоит ещё добавить, что то пространство, по которому носятся электроны называется орбитой электрона (орбиталями). У разных веществ количество орбит может быть разным, и располагаются они одна выше другой (как луковица).
На самой отдалённой электронной орбите сила притяжения электрона к ядру атома минимально, что способствует легкому отрыву электрона от неё и перехода его к соседнему атому. В этом заключается суть движения электрических зарядов внутри вещества (проводника тока).
Когда мы подключаем к проводнику источник тока, прилаживая к его концам определенную разность потенциалов (электрическое напряжение), мы заставляем электроны упорядоченно двигаться с одного полюса источника энергии к другому.
Возникает электрический ток зарядов внутри проводника, его кристаллической решетки.
А теперь уж можно перейти к вопросу о электрическом сопротивлении тока, его сути. И так, при прохождении электрических зарядов внутри проводника электроном не приходится двигаться по прямой траектории, их движения скорей напоминает перескоки с одного атома на другой. Естественно, что при таком движении будет расходоваться некоторая энергия (на преодоление препятствий). Кроме этого стоит учесть, что атомы не стоят на месте, они имеют свое внутреннее хаотическое движение внутри кристаллической решетки вещества. А чем больше это движение (зависящие также от температуры, чем она выше, тем движение атомов интенсивнее), тем большее препятствие возникает перед перемещением зарядов. Именно это препятствие движению тока и называется электрическим сопротивлением.
Также существует такое понятие как сверхпроводимость. Это когда электрическое сопротивление тока приравнивается к нулю. Электрический ток бежит по проводнику без потерь.
Так сказать идеальный проводник. Этого эффекта можно достичь если определённые вещества довести до температуры абсолютного нуля (273 градуса по Цельсию). А как известно из физики, при сверхнизких температурах движения атома внутри кристаллической решетки вещества практически прекращается. На пути движения электронов, электрического тока заряженных частиц нет препятствий, что и дает эффект сверхпроводимости.
Электрическое сопротивление зависит от таких фундаментальных электрических величин как сила тока и напряжение. Все эти три электрические характеристики объединены общим законом, который называется закон Ома (сила тока равна напряжение деленное на сопротивление). Зависимость этой троицы следующая: чем больше сопротивление электрической цепи, тем меньше будет сила тока, при равном напряжении питания. Чем больше напряжение мы прилаживаем к цепи, тем больше сила тока будет протекать, при равном сопротивлении цепи. То есть, чем больше сопротивление, тем меньше сила тока, и наоборот.
У сопротивления тока имеется своя единица измерения, это Ом (1 килоом равен 1000 ом). 1 Ом равен 1 Вольт поделить на 1 Ампер.
Это мы разобрали суть электрического сопротивления тока, как физической величины. Но очень часто говоря о сопротивлении подразумевается конкретная материальная вещь, деталь, функциональный элемент. То есть, обычный электрический резистор называют сопротивлением, поскольку прямое назначение этой детали заключается именно в образовании электрического сопротивления в определенной части цепи. Электрическое сопротивление тока ещё бывает активным и реактивным. Активное сопротивление существует у всех резистивных элементах (проводники имеющие нагревательную способность). Реактивным сопротивлением обладают различные катушки и емкости. Но про это уже в другой теме.
P.S. У новичка может возникнуть такой закономерный вопрос. Зачем нужно специально ставить сопротивление в электрическую цепь, ведь его суть заключается в препятствии движению тока? Нужно, даже необходимо, Так же, как и наличие у машины тормозов.
Когда возникает необходимость снижению скорости или остановки без тормозов просто не обойтись. Примерно также, и в сфере электрики, электроники. В некоторых местах электрической цепи нужно наличие именно меньшего напряжения и тока, чем на входе источника питания, что и делает резистор (сопротивление).
Зачем и для чего нужны резисторы
Рубрика: Статьи обо всем, Статьи про радиодетали
Опубликовано 05.02.2020 · Комментарии: 0 · На чтение: 6 мин · Просмотры:
Post Views: 2 388
Резистор – это самая распространенная деталь в электронике. Он гасит лишнее напряжение, ограничивает ток, изменяет и фильтрует сигналы. Резисторы применяются везде, от процессоров, где их миллионы, до энергетических систем. где их размеры с напольный шкаф.
Содержание
Свойства в теории и практике
Основное свойство этой радиодетали – это сопротивление. Измеряется в омах (Ом).
Разберем для начала понятие активного сопротивления.
Оно так называется потому, что есть у всех материалов (даже у сверхпроводников, пусть и 0,00001 Ом). И именно оно является основным у резисторов.
Что говорит теория
В теории у резистора есть постоянное сопротивление, которое на зависит от внешних условий (температуры, давления, напряжения и т.п.).
График зависимости тока от напряжения прямолинеен.
В идеальных и математических условиях у резистора только активное сопротивление. По типам бывают нелинейные и линейные резисторы.
Что на самом деле
На самом у всех резисторов непрямолинейная зависимость тока от напряжения. То есть, его сопротивление тоже зависит от внешних условий, конкретно от температуры.
Конечно, эта зависимость не такая, как у полупроводников, но она есть. И самое главное, у этой радиодетали есть емкость и индуктивность. Помимо активного сопротивления, есть еще и реактивное.
Реактивное сопротивление отличается от активного тем, что оно по разному пропускает электрический ток на разных частотах.
Например, для постоянного тока сопротивление 200 Ом, а если есть высокие значения индуктивности, то на частотах выше 2 кГц, сопротивление будет уже 250 Ом.
Именно поэтому резисторы делаются из разных материалов. Они бывают керамическими, углеродными, проволочными и у них разные допуски и погрешности. SMD деталь обладает меньшей емкостью и индуктивностью, чем DIP.
Еще существует специальные типы резисторов с более выраженной нелинейной вольт-амперной характеристикой. Если у обычных резисторов вольт-амперный график чуть-чуть не линейный, то у такого типа деталей он лавинообразный.
У них сопротивление резко зависит от внешних условий, не так. как у обычных:
- Терморезистор. Повышает или понижает сопротивление из-за влияния температуры;
- Варистор. Изменяет свои свойства в зависимости от приложенного напряжения;
- Фоторезистор. Уменьшается сопротивление, если на него действует свет;
- Тензорезистор.
При деформировании (сжатии, механических воздействиях) изменяет свое сопротивление.
При деформировании (сжатии, механических воздействиях) изменяет свое сопротивление.Кроме того, еще одна особенность активного сопротивления – выделение тепла, когда проходит электрический ток. Когда протекает электрический ток замкнутой цепи, электроны ударяются об атомы. И поэтому выделяется тепло. Тепло измеряется в мощности. Она рассчитывается исходя из напряжения и тока.
Одна из популярных функций резисторов это снижение напряжения и ограничения тока. Например, если через резистор проходит ток 0,25 А и на нем есть падение напряжения 1 В, то мощность, которая будет на нем рассеиваться это 0,25 Вт.
Поэтому, некоторые детали и изменяют свое сопротивление, даже если они не предназначены для этого. Это уже свойства материала. И если резистор сделан из проволоки, то при нагреве она расширяется и ее проводимость возрастает. Например, при нагреве на 100 градусов по Цельсию сопротивление металла возрастает на 40%. Поэтому у деталей есть допуск, который измеряется в процентах.
И из-за этого и существуют резисторы с разной рассеиваемой мощностью. Нельзя ставить резистор 0,125 Вт на место 1 Вт. Он начнет греться, трескаться, чернеть. А потом и сгорит. Потому, что не рассчитан на такую мощность.
Обозначения на схемах
На схемах в Европе и СНГ обознается прямоугольником и латинской букой R. Согласно ГОСТу, на отечественных схемах не указывается номинал сопротивления, а только номер детали (R). Однако, если под изображением детали указано число, например 120, оно по умолчанию читается как 120 Ом.
В таблице примеры обозначений детали.
| Основное обозначение | |
| 0,125 Вт | |
| 0,25 Вт | |
| 0,5 Вт | |
| 1 Вт | |
| 2 Вт | |
| 5 Вт | |
| Переменный | |
| Подстроечный |
Типы включения и примеры использования
Основные типы включения это последовательные и параллельные соединения.
Последовательно сопротивление рассчитывается просто. Достаточно все сложить.
При последовательном соединении напряжение распределяется по резисторам согласно их сопротивлениям.
Это второе правило Кирхгофа. Например, напряжение 12 В, а пара резисторов по 1 кОм.
Соответственно, на каждом из них по 6 В. Это простой пример делителя напряжения. Здесь пара деталей делит напряжение, и благодаря этому можно получить необходимое напряжение.
Однако, если вы хотите использовать делитель напряжения для питания цепи, то должны помнить, что нужно согласовать сопротивления. В этой схеме сопротивление 1 кОм. Если вы подключите к ней нагрузку меньше этого сопротивления, то она не получит напряжения на свои выводы в полном объеме. Поэтому, все схемы с делителями напряжения должны быть рассчитаны и согласованы друг с другом.
Рассмотрим пример усилителя на транзисторе.
Здесь R1 и R2 образуют делитель напряжения, они выполняют роль делителя напряжения.
Между этими двумя резисторами и базой транзистором протекает ток, который открывает транзистор.
Это необходимо для того, чтобы он работал без искажений.
Параллельное включение

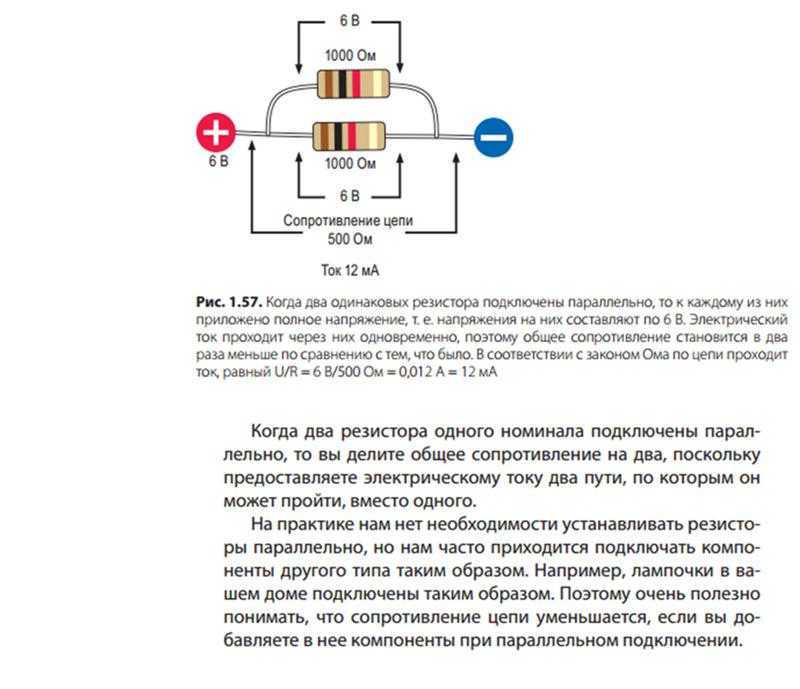

При параллельном соединении радиодеталей, общее сопротивление цепи снижается. Если два резистора по 1 кОм соединены параллельно, то общее будет равно меньше 0,5 кОм, т.е. сопротивление цепи (эквивалентное) равно половине самого наименьшего.
В таком соединении наблюдается первое правило Кирхгофа. В точку соединения направляется ток в 1 А, а в узле он расходится на два направления по 0,5 А.
Формулы расчета
Для двух резисторов:
Для более:
Для тока параллельное соединение — это как вторая дорога или обходной путь. Еще такой тип соединения называют шунтированием. В качестве примера можно привести амперметр. Чтобы увеличить его шкалу показаний, достаточно подключить параллельно резистору еще один шунтирующий.
Его сопротивление рассчитывается по формуле:
Эквивалентное соединение
В схеме усилителя к эмиттеру транзистора VT1 подключена пара из резистора R3 и конденсатора C2.
В этом случае VT1 и R3 подключены последовательно друг к другу. Зачем это надо? Когда усилитель работает, транзистор начинает нагреваться и его сопротивление снижается. R3, как и в случае со светодиодом, не позволяет транзистору перегреваться. Он балансирует общее сопротивление, чтобы транзистор не вносил искажения в сигнал. Это называется режим термостабилизации.
А конденсатор C2 подключен к R3 параллельно. И это нужно для того, чтобы при нормальном режиме работы усилителя, переменный сигнал прошел без потерь. Так работает параллельный фильтр.
Если бы был только один R3, то мощность усилителя была намного меньше из-за того, что он забирает переменное напряжение на себя. А конденсатор пропускает без потерь, но не пропускает постоянное напряжение.
Фильтры и резисторы
С помощью резисторов и конденсаторов можно делать фильтры. Так называются RC фильтры.
Эта пара может разделять сигнал на постоянные и переменные составляющие.
В качестве примера рассмотрим ФНЧ и ФВЧ.
В схеме фильтра низких частот конденсатор C1 забирает на себя высокочастотные токи. Его сопротивление для них намного меньше, чем у нагрузки. Он шунтирует нагрузку. Таким образом, можно получить низкую частоту, отделив от нее все высокие составляющие.
В фильтре высоких частот наоборот. Высокие частоты свободно проходят через C1, и если в сигнале есть низкочастотные, то они пойдут через R1.
Такие фильтры бывают разные по конструкции. П образные, Г образные и т.п. Конкуренцию резистору может составить катушка индуктивности или дроссель. У них меньше активное сопротивление, но реактивное больше. Благодаря этому снижаются потери от активного сопротивления.
Post Views: 2 388
Что такое сопротивление? | Hioki
Что такое сопротивление? Объяснение основ сопротивления, методов расчета и резисторов
Обзор
Если вы похожи на многих людей, возможно, вы слышали о сопротивлении, но не понимаете его. Тем не менее, вы можете не решиться спросить людей об этом сейчас.
Проще говоря, сопротивление — это сила, которая противодействует потоку электричества.
Сопротивление влияет на поток электричества. Эта страница предлагает базовые знания о сопротивлении, а также подробное объяснение таких тем, как методы расчета и резисторы.
Что такое сопротивление?
Сопротивление электричеству — то есть электрическое сопротивление — это сила, противодействующая протеканию тока. Таким образом, он служит индикатором того, насколько трудно течь току. Значения сопротивления выражаются в омах (Ом).
Когда между двумя терминалами существует разность электронов, электричество будет течь от высокого к низкому. Сопротивление противодействует этому потоку. Чем больше сопротивление, тем меньше ток. И наоборот, чем меньше сопротивление, тем больше ток.
Расчет сопротивления
Сопротивление можно рассчитать как значение, используя напряжение и ток в цепи.
- Сопротивление = Напряжение / ток
Эта формула известна как закон Ома.
Если напряжение поддерживается постоянным, значение сопротивления будет уменьшаться по мере увеличения тока — знаменателя. И наоборот, значение сопротивления будет увеличиваться по мере уменьшения тока. Другими словами, в цепях с большими токами сопротивление низкое, а в цепях с малыми токами высокое.
В принципе, сопротивление определяется типом и температурой вещества, через которое протекает электричество, а также его длиной. Вообще говоря, электричество легче проходит через металлы из-за их низкого электрического сопротивления, которое зависит от типа металла и увеличивается в следующем порядке: серебро → медь → золото → алюминий → железо. Кроме того, сопротивление уменьшается с температурой, а повышение температуры означает увеличение сопротивления.
Кроме того, сопротивление увеличивается с увеличением длины, которую должен пройти ток. Проводники с большой площадью поперечного сечения имеют низкое сопротивление, так как по ним легче протекает электричество, а проводники с малой площадью поперечного сечения имеют более высокое сопротивление.
Связь между площадью поперечного сечения вещества и величиной протекающего тока
Что такое резисторы?
Резисторы — это электронные компоненты, препятствующие протеканию электричества в цепи. Резисторы используются в электрических цепях для регулировки тока и напряжения, почти так же, как краны используются для регулировки потока водопроводной воды. Их можно использовать не только для управления протеканием тока, но и для распределения напряжения в цепи.
Электронные схемы нуждаются в резисторах для работы в соответствующих условиях. Резисторы сделаны из материалов, которые сопротивляются потоку электричества, когда он проходит через них. Таким образом, они могут управлять потоком тока в цепи. Когда ток уменьшается резистором, избыточная электрическая энергия преобразуется в тепло.
Резисторы
Доступны резисторы различных типов, включая следующие основные разновидности:
- Постоянные резисторы
- Переменные резисторы
- Потенциометры
К основным типам постоянных резисторов относятся угольно-пленочные и металлопленочные резисторы с углеродным или металлическим покрытием соответственно.
Эти резисторы имеют фиксированные значения сопротивления. Переменные резисторы имеют значения сопротивления, которые можно изменять. Потенциометры представляют собой тип переменного резистора, который используется для точной настройки напряжения и тока.
Переменный резистор
Методы измерения сопротивления
Сопротивление в цепи можно измерить с помощью цифрового мультиметра. Эти приборы могут измерять не только сопротивление, но также напряжение, ток и другие параметры, что делает их полезным инструментом в различных ситуациях. Чтобы использовать цифровой мультиметр, включите прибор и установите его в режим сопротивления (Ом).
При необходимости выберите диапазон на основе значения сопротивления объекта измерения. Вставьте вилку красного щупа в клемму «Ω», а вилку черного щупа в клемму COM. Затем поместите измерительные провода в контакте с обоими концами резистора. Проверьте результат измерения, отображаемый на ЖК-экране прибора. После завершения измерения отсоедините измерительные провода от резистора.
На сопротивление влияет множество факторов, включая температуру. Некоторые цифровые мультиметры имеют функцию применения поправки для учета внешних воздействий, например, в виде функции преобразования температуры измерителя сопротивления. Следовательно, рекомендуется проверять функциональность доступных моделей при покупке цифрового мультиметра.
Резисторы необходимы для обеспечения надлежащего протекания тока.
Сопротивление служит индикатором, который количественно определяет, насколько легко ток будет течь в цепи, используя омы (Ом) в качестве единицы измерения. Ток увеличивается при уменьшении сопротивления и уменьшается при увеличении сопротивления. Резисторы необходимы для обеспечения протекания тока на соответствующем уровне в цепях. Различные резисторы используются для измерения сопротивления в конкретных приложениях.
Цифровые мультиметры необходимы для измерения правильности работы резисторов. Почему бы не попробовать измерить сопротивление, обратившись к методу, описанному выше?
How to Use
Related Products
- Digital Multimeter DT4282
- Digital Multimeter DT4256
- Resistance Meter RM3544
- Resistance Meter RM3548
- Battery HiTester BT3562A
Learn More
How to Measure Resistance Хотите узнать об измерении сопротивления? Основные методы измерения сопротивления, меры предосторожности и сопутствующая информация
Что такое сопротивление и почему оно имеет значение?
Когда речь идет о цепях, сопротивление — это обычное слово, с которым вы столкнетесь.
Сопротивление — электрическое измерение, которое помогает определить, насколько легко ток может течь по цепи; в этом посте мы имеем в виду экранные печатные схемы (также известные как печатные трассы). Легче всего представить сопротивление как то, насколько трудно течь току, в конце концов, это называется «сопротивлением».
Почему компании хотят/нуждаются в более высоком или более низком сопротивлении для мембранного переключателя?
Требования и спецификации обычно зависят от того, что способна воспринимать оконечная электроника. Пример: если вы замкнете типичный переключатель, измеренное сопротивление, вероятно, будет меньше 100 Ом. Электроника отслеживает следы мембранного переключателя в поисках значений сопротивления. Если между двумя дорожками обнаруживается сопротивление, электроника может отправить сигнал на включение светодиода.
Что может повлиять на значение сопротивления печатной кривой?
Ширина и длина имеют определенное значение.
Узкие дорожки = более высокое сопротивление
Более длинные дорожки = более высокое сопротивление
Думайте об этом как о реке: воде труднее течь через длинную узкую реку, чем через короткую и широкую реку. За последние несколько лет это стало особенно актуально; интерфейсы становятся меньше, но клиенты хотят тех же функций.
Чтобы достичь этого, следы должны быть узкими просто потому, что не так много «недвижимости», на которой можно разместить следы.
Химический состав самих чернил определяет значение стойкости. Материал с высокой проводимостью создаст чернила с более низким сопротивлением. Серебро — очень хороший проводник; это основа токопроводящих чернил, которые Xymox производит самостоятельно. Углерод, например, обладает проводящими свойствами, но является плохим проводником, у него будет значительно более высокое значение сопротивления.
Какие корректировки можно внести в чернила, чтобы создать другое значение сопротивления?
Если изменить соотношение серебряных чешуек и смолы (смола представляет собой базовую смесь, которая скрепляет серебряные чешуйки и заставляет чернила прилипать к подложке), сопротивление изменится.
Больше чешуек серебра = меньше сопротивление
Меньше чешуек серебра = выше сопротивление.
Для этой настройки существуют ограничения; если процентное содержание серебряных чешуек становится слишком низким, чешуйки не смогут должным образом перекрываться для создания электрического контакта.
В этом случае переключатель не сработает. Если процентное содержание чешуек серебра становится слишком высоким, смолы недостаточно, чтобы скрепить все вместе и приклеить к основе. Другие чернила можно комбинировать с серебряными чернилами для увеличения стойкости. Например, можно добавить углеродные чернила, что повысит стойкость.
Обычно резисторы монтируются на их печатных платах, но *бессовестная вилка* Xymox также может напечатать «резистор» на переключателе. В этом случае резистор используется для ограничения величины тока, поступающего на светодиод (это очень важно, поскольку светодиод может быть поврежден при перегрузке по току). Резистивные чернила обычно имеют гораздо более высокое значение сопротивления, чем серебряные чернила. Большинство из них представляют собой угольные чернила, которые можно изменить, добавив изоляционные чернила.
Сопротивление является важным фактором в электронных схемах, более высокое сопротивление затрудняет протекание тока, более низкое сопротивление облегчает протекание тока.
