Кп302 цоколевка. Полевой транзистор КП302: характеристики, параметры и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Каковы основные характеристики и параметры полевого транзистора КП302. Где применяется данный транзистор. Какова цоколевка КП302. Чем отличается от аналогов. Как проверить работоспособность КП302.

Содержание

Общее описание транзистора КП302

КП302 — это кремниевый полевой транзистор с p-n переходом и каналом p-типа. Он относится к семейству маломощных полевых транзисторов общего назначения. КП302 выпускался в СССР и странах СЭВ с 1970-х годов.

Основные особенности КП302:

Тип: полевой с управляющим p-n переходом
Материал: кремний
Проводимость канала: p-тип
Корпус: металлический цилиндрический
Мощность: маломощный (до 150 мВт)
Применение: усиление слабых сигналов, входные каскады

КП302 выпускался в нескольких группах по основным параметрам — А, Б, В, Г, Д, Е. Наиболее распространены группы А, Б и В.

Основные электрические параметры КП302

Ключевые параметры полевого транзистора КП302:

Максимальное напряжение сток-исток: 20-30 В

Начальный ток стока: 0,5-10 мА
Крутизна характеристики: 0,5-5 мА/В
Входная емкость: 3-5 пФ
Выходная емкость: 1,5-2,5 пФ
Проходная емкость: 0,5-1 пФ
Граничная частота коэффициента передачи тока: 50-100 МГц

Конкретные значения параметров зависят от группы транзистора. Например, для КП302А:

Начальный ток стока: 0,5-2 мА
Крутизна характеристики: 1-2 мА/В
Напряжение отсечки: 0,5-3 В

Для КП302Б:

Начальный ток стока: 1,5-5 мА
Крутизна характеристики: 2-4 мА/В
Напряжение отсечки: 1-4 В

Особенности конструкции и корпуса КП302

КП302 выпускался в цилиндрическом металлическом корпусе, характерном для многих советских полевых транзисторов того времени. Основные особенности корпуса:

Материал: металл (сталь, покрытая никелем)

Форма: цилиндрическая
Диаметр корпуса: 5,5-6 мм
Высота корпуса: 10-11 мм
Количество выводов: 3
Расположение выводов: в ряд с одной стороны корпуса

Внутри корпуса находится кристалл кремния с сформированной структурой полевого транзистора. Кристалл закреплен на корпусе с помощью припоя или эвтектики. Выводы транзистора изготовлены из позолоченной проволоки, приваренной к контактным площадкам кристалла.

Цоколевка транзистора КП302

Цоколевка КП302 при взгляде со стороны выводов:

Левый вывод — затвор (З)
Средний вывод — исток (И)
Правый вывод — сток (С)

Корпус транзистора электрически соединен с истоком. Это следует учитывать при монтаже, чтобы избежать короткого замыкания.

Цоколевка КП302 полностью совместима с другими полевыми транзисторами серии КП301, КП303, КП307 и т.д. Это позволяет в большинстве случаев производить прямую замену.

Области применения КП302

Транзистор КП302 широко применялся в следующих областях:

Входные каскады усилителей низкой частоты
Предварительные усилители для микрофонов
Усилители для звукоснимателей
Усилители промежуточной частоты
Преобразователи напряжения
Генераторы сигналов
Аналоговые ключи
Стабилизаторы тока

Благодаря высокому входному сопротивлению и низкому уровню шума, КП302 хорошо подходил для усиления слабых сигналов от высокоомных источников.

Сравнение КП302 с аналогами

Основные аналоги КП302:

КП301 — более ранняя версия, несколько худшие параметры
КП303 — улучшенная версия с меньшим разбросом параметров
КП307 — аналог с немного лучшими частотными свойствами
2N3819 — популярный зарубежный аналог

Сравнение основных параметров:

Параметр	КП302	КП303	2N3819
Начальный ток стока, мА	0,5-10	2-20	2-20
Крутизна, мА/В	0,5-5	1,5-6,5	2-6,5
Входная емкость, пФ	3-5	3-6	2-8
Граничная частота, МГц	50-100	100-200	100-400

КП302 имеет несколько худшие параметры по сравнению с более поздними аналогами, но вполне пригоден для большинства применений в любительской аппаратуре.

Особенности работы с КП302

При использовании КП302 следует учитывать ряд особенностей:

Высокая чувствительность к статическому электричеству
Необходимость правильной полярности напряжений
Зависимость параметров от температуры
Разброс параметров между экземплярами

Рекомендации по работе с КП302:

Использовать антистатические меры при монтаже
Проверять полярность подключения
Учитывать температурную зависимость при расчетах
По возможности подбирать транзисторы по параметрам
Использовать цепи температурной стабилизации

Проверка работоспособности КП302

Простейшая проверка КП302 может быть выполнена мультиметром:

Проверить сопротивление затвор-исток и затвор-сток. Должно быть высокое (МОм).
Проверить сопротивление сток-исток. Должно быть низкое (сотни Ом).
Подключить источник напряжения 4.5В между стоком и истоком.
Измерить ток стока. Должен быть в пределах 0.5-10 мА.
Подать отрицательное напряжение на затвор. Ток стока должен уменьшаться.

Более точная проверка требует специальных приборов для измерения параметров полевых транзисторов.

Схемы включения КП302

Основные схемы включения КП302:

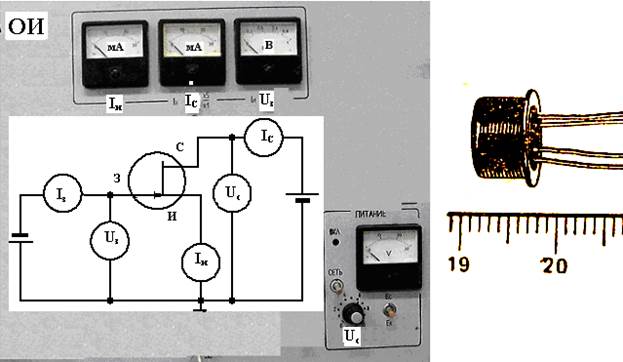

1. Схема с общим истоком

Классическая схема усилителя на полевом транзисторе:

Сигнал подается на затвор
Выход снимается со стока
Обеспечивает усиление по напряжению
Входное сопротивление очень высокое

2. Схема с общим стоком

Используется как повторитель напряжения:

Сигнал подается на затвор
Выход снимается с истока
Коэффициент усиления близок к 1
Очень высокое входное и низкое выходное сопротивление

3. Схема с общим затвором

Применяется реже, в основном на высоких частотах:

Сигнал подается на исток
Выход снимается со стока
Обеспечивает усиление по току
Низкое входное сопротивление

Типовые схемы с применением КП302

Предусилитель для микрофона

Простая схема предусилителя на КП302:

Включение с общим истоком
Высокое входное сопротивление (10 МОм)
Усиление около 10-20 дБ
Низкий уровень шума

Преобразователь напряжения в ток

Схема для преобразования напряжения в пропорциональный ток:

Использует свойство полевого транзистора как управляемого напряжением источника тока
Линейность обеспечивается отрицательной обратной связью
Диапазон входных напряжений 0-5 В
Диапазон выходного тока 0-10 мА

Генератор пилообразного напряжения

Схема генератора на основе заряда/разряда конденсатора:

КП302 работает как управляемый ключ
Частота регулируется в диапазоне 100 Гц — 10 кГц
Амплитуда выходного сигнала около 5 В
Хорошая линейность фронта

Замена КП302 в современных схемах

В современной аппаратуре КП302 можно заменить на более современные аналоги:

BF245 — близкий аналог с лучшими параметрами
2N5484 — более высокочастотный аналог
J201 — популярный современный JFET

При замене следует учитывать:

Соответствие цоколевки
Напряжение пробоя
Начальный ток стока
Крутизну характеристики
Входную и выходную емкость

В большинстве случаев замена не требует изменения схемы, но может потребоваться подбор режима по постоянному току.

Маркировка и обозначения КП302

Маркировка на корпусе КП302 обычно содержит:
