Кп303Е. Транзистор КП303Е: характеристики, применение и особенности полевого транзистора с n-каналом

alexxlabРазное
Что представляет собой транзистор КП303Е. Каковы основные технические характеристики КП303Е. Где применяется данный полевой транзистор. Какие преимущества имеет КП303Е перед аналогами. На что обратить внимание при использовании КП303Е.

Общая характеристика транзистора КП303Е

КП303Е — это кремниевый эпитаксиально-планарный полевой транзистор с затвором на основе p-n перехода и каналом n-типа. Данный транзистор относится к семейству КП303 и имеет следующие ключевые особенности:

  • Структура: с p-n-переходом и n-каналом
  • Корпус: металлостеклянный КТ-1-12 с гибкими выводами
  • Масса: не более 0,5 г
  • Климатическое исполнение: УХЛ 2.1
  • Гарантийный срок хранения: не менее 10 лет

КП303Е предназначен преимущественно для применения во входных каскадах усилителей высокой частоты с высоким входным сопротивлением. Также может использоваться в низкочастотных схемах.

Основные технические характеристики КП303Е

Рассмотрим подробнее основные электрические параметры транзистора КП303Е:


  • Максимальная рассеиваемая мощность сток-исток (Рси max): 200 мВт
  • Максимальное напряжение сток-исток (Uси max): 25 В
  • Максимальное напряжение затвор-сток (Uзс max): 30 В
  • Максимальное напряжение затвор-исток (Uзи max): 30 В
  • Постоянный ток стока (Iс): 20 мА
  • Начальный ток стока (Iс нач): 5-20 мА
  • Крутизна характеристики (S): не менее 4 мА/В
  • Входная емкость (С11и): не более 6 пФ
  • Емкость обратной связи (С12и): не более 2 пФ
  • Коэффициент шума на частоте 100 МГц: не более 4 дБ

Важным параметром является напряжение отсечки (Uзи отс) — напряжение между затвором и истоком, при котором канал транзистора перекрывается. Для КП303Е оно составляет не более 8 В.

Области применения транзистора КП303Е

Благодаря своим характеристикам, КП303Е находит применение в следующих областях:

  1. Входные каскады ВЧ-усилителей с высоким входным сопротивлением
  2. Малошумящие усилители
  3. Высокочастотные смесители
  4. Генераторы
  5. Преобразователи напряжения
  6. Коммутационные схемы
  7. Аналоговые ключи

КП303Е особенно эффективен в высокочастотных схемах благодаря низкой входной емкости и хорошим шумовым характеристикам. При этом он также подходит для низкочастотных применений, где требуется высокое входное сопротивление.


Преимущества использования КП303Е

Транзистор КП303Е обладает рядом преимуществ по сравнению с биполярными транзисторами и некоторыми другими полевыми транзисторами:

  • Высокое входное сопротивление (порядка 10^14 Ом)
  • Низкий уровень собственных шумов
  • Хорошая линейность характеристик
  • Высокая крутизна
  • Малая входная емкость
  • Низкая проходная емкость
  • Широкий диапазон рабочих частот (до сотен МГц)
  • Высокая температурная стабильность

Эти свойства делают КП303Е отличным выбором для построения высококачественных входных каскадов усилителей и других высокочастотных схем.

Особенности эксплуатации КП303Е

При работе с транзистором КП303Е следует учитывать некоторые особенности:

  • Чувствительность к статическому электричеству — необходимо соблюдать меры предосторожности при монтаже
  • Зависимость характеристик от температуры — учитывать при проектировании схем
  • Возможность самовозбуждения на высоких частотах — применять цепи нейтрализации при необходимости
  • Нелинейность характеристик при больших сигналах — работать в линейном режиме

Правильный учет этих факторов позволит максимально эффективно использовать возможности транзистора КП303Е в разрабатываемых устройствах.


Сравнение КП303Е с аналогами

Рассмотрим, как КП303Е соотносится с некоторыми аналогичными транзисторами:

ПараметрКП303Е2SK170BF245
Структураn-каналn-каналn-канал
Uси max, В254030
Iс max, мА203025
S, мА/В>46.52-6.5
C11и, пФ<654.5

Как видим, КП303Е по многим параметрам близок к зарубежным аналогам, а по некоторым характеристикам даже превосходит их. Это делает его хорошей альтернативой импортным компонентам в отечественных разработках.

Рекомендации по применению КП303Е

Для наиболее эффективного использования транзистора КП303Е рекомендуется:

  1. Применять схемы температурной стабилизации рабочей точки
  2. Использовать цепи нейтрализации для предотвращения самовозбуждения на ВЧ
  3. Обеспечивать хороший теплоотвод при работе на предельных мощностях
  4. Защищать затвор от перенапряжений с помощью стабилитронов
  5. Использовать экранирование для минимизации паразитных связей
  6. Применять согласующие цепи для оптимизации входных и выходных импедансов

Соблюдение этих рекомендаций позволит максимально раскрыть потенциал транзистора КП303Е в разрабатываемых устройствах.


Заключение о транзисторе КП303Е

Подводя итог, можно сказать, что КП303Е представляет собой надежный и эффективный полевой транзистор отечественного производства. Его ключевые преимущества:

  • Высокое входное сопротивление
  • Низкий уровень шумов
  • Хорошие высокочастотные характеристики
  • Широкая область применения
  • Доступность и низкая стоимость

Эти качества делают КП303Е отличным выбором для разработчиков радиоэлектронной аппаратуры, особенно в случаях, когда требуется импортозамещение. При правильном применении этот транзистор способен обеспечить высокие технические характеристики устройств при сохранении экономической эффективности разработки.


Транзистор КП303Е. Низкие цены. На складе в наличии.

Краткое техническое описание на

транзистор КП303Е

КП303Е

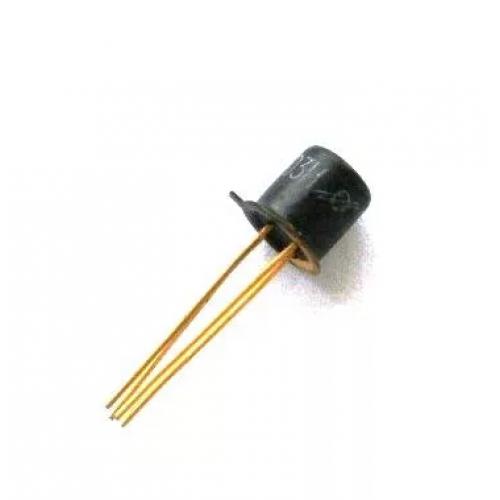

Транзисторы КП303Е кремниевые эпитаксиально-планарные полевые с затвором на основе p-n перехода и каналом n-типа.
Предназначены для применения во входных каскадах усилителей высокой частоты КП303Д, КП303Е и низкой КП303А, КП303Б, КП303В, КП303Ж, КП303И частот с высоким входным сопротивлением.
Транзисторы КП303Г в основном предназначены для применения в зарядочувствительных усилителях и других устройствах ядерной спектрометрии.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТ-1-12.
Масса транзистора не более 0,5 г.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Технические условия:
— Ц20.336.601ТУ.
Гарантийный срок сохраняемости — не менее 10 лет с момента изготовления.
Импортный аналог: MFE3006, MPF107.
Основные технические характеристики транзистора КП303Е:
• Структура транзистора: с p-n-переходом и n-каналом;
• Рси max — Рассеиваемая мощность сток-исток: 200 мВт;
• Uзи отс — Напряжение отсечки транзистора — напряжение между затвором и истоком: не более 8 В;
• Uси max — Максимальное напряжение сток-исток: 25 В;
• Uзс max — Максимальное напряжение затвор-сток: 30 В;
• Uзи max — Максимальное напряжение затвор-исток: 30 В;
• Iс — Ток стока (постоянный): 20 мА;
• Iс нач — Начальный ток стока: 5…20 мА;
• S — Крутизна характеристики: не менее 4 мА/В;
• С11и — Входная емкость транзистора — емкость между затвором и истоком: не более 6 пФ;
• С12и — Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 2 пФ;
• Кш — Коэффициент шума транзистора: не более 4 дБ на частоте 100 МГц
