Кпд индукционного котла: Индукционный котел — альтернативный источник тепловой энергии.

Индукционный котел — альтернативный источник тепловой энергии.

Классическим источником тепловой энергии для отопления зданий принято считать органическое топливо, такое как газ, дрова, уголь или же нефтепродукты. Но органические запасы исчерпаемы, а в некоторых регионах вообще сложно доступны. Хорошей альтернативой органическим ресурсам является электрическая энергия, способная в полной мере, намного эффективнее и безопаснее для окружающей среды восполнить потребность в источнике тепла.

Котлы работающие от электрической энергии, в последнее время начали создавать серьезную конкуренцию газовым и твердотопливным котлам. Здесь нет ничего удивительного — они обладают рядом преимуществ:

• Полностью автоматический отопительный процесс
• Легкодоступный используемый энергоресурс, по цене не сильно отличающийся от органических.
• Высокий КПД
• Абсолютно безвредны для окружающей среды.

Принцип нагрева в индукционных электрокотлах.

Электрические котлы делятся на два типа — ТЭНовые и индукционные. Если первый вид всем хорошо знаком, то о втором — не все даже слышали.

Название говорит само за себя — принцип нагрева теплоносителя — электромагнитная индукция. Индукционные электрокотлы впервые появились в 80 годах XX столетия, и использовались только в промишленности, хотя принципы электромагнитной индукции, на то время, уже были хорошо известны и успешно использовались, начиная с 1927 года, в основном для плавления металлов.

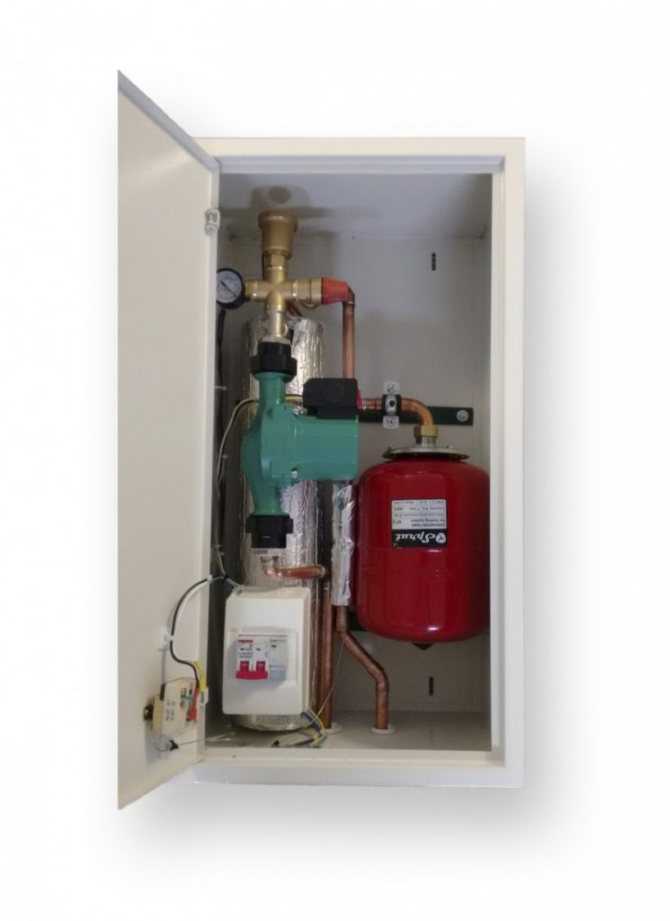

Строение индукционного электрического котла.



Конструкция такого котла — состоит из нескольких слоев. Если рассматривать котел из наружи во внутрь, то:

• Внешний слой — это металлический корпус, как правило круглой формы.
• Потом — теплоизоляция
• Следующий слой — электроизоляция
• Внутри изоляционного слоя расположен элемент, называемый сердечником. Состоит он из двух труб разного диаметра, вложенных одна в другую и выполненных из феромагнитной стали. Толщина стенки труб сердечника — не менее 10 мм.
• Вокруг внешней трубы намотана обмотка, называемая тороидальной.
• В котлах нового поколения между изоляционными слоями и сердечником расположена система труб, по которому движется жидкий теплоноситель, дальше — по внутренней трубке сердечника, обеспечивая таким способом двойной нагрев. КПД индукционного электрического котла равен 100%.

Нагрев теплоносителя в индукционном котле.

Переменный ток, с частотой около 20 кГц, подается на обмотку сердечника от полупроводникового инверторного преобразователя. Нагрев теплоносителя происходит за счет нагрева стального сердечника вихревыми токами, вызванными электромагнитным полем, которое генерируется током высокого напряжения. При включении котла, ток под высоким напряжением поступает на первичную тороидальную обмотку, а возникшее электромагнитное поле вдавливает вихревые токи в наружную поверхность стального сердечника, их плотность возрастает и труба сердечника нагревается сначала снаружи, а затем и полностью. Генерируемое тепло поглощает теплоноситель и доставляет его к отопительным приборам.

Преимущества и недостатки индукционных электрокотлов.

Преимущества:

• Высокий КПД. Коэффициент полезного действия индукционных котлов достигает 100%.
• Быстрый нагрев. Для нагрева сердечника, до температуры 75°С достаточно около 7 минут времени.
• Защита от накипи. Вибрации стенок на высоких частотах не позволяют накипи откладываться на металлических стенках.
• Система безопасности. В комплектацию инверторного котла входят электронный терморегулятор (датчик температуры встроен в корпус котла) и автоматические выключатели.
• Отсутствие нагревательных элементов подверженных износу. Нормальный эксплуатационный срок сердечника — не менее 40 лет.
• Цельная конструкция. Вероятность протечек исключена, поскольку в конструкции котла не используются разъемные соединения.
• Высокая пожаро- и электробезопасность. Индуктор не связан электрически с обмоткой напрямую. Разница температур между нагревательным элементом и теплоносителем не превышает 30°С.
• Простота обслуживания. В процессе эксплуатации нет необходимости проведения никаких профилактических работ.
• Применение любого жидкого теплоносителя. Возможно использовать в качестве теплоносителя любую жидкость: воду, масло, антифриз и др.
• Абсолютная бесшумность.
• Простота монтажа. Монтаж индукционного котла довольно прост и не требует привлечения высококвалифицированных специалистов.

Недостатки

• Значительные габариты и вес.
• Высокая стоимость
• Установка только в закрытых отопительных системах.
• Максимальный порог давления — не выше 0,3 МПа
• Во время работы, генерируются помехи в длинноволновом, средневолновом и УКВ-радиодиапазоне на дистанции нескольких метров, полностью экранировать которые невозможно. На человеческий организм это не оказывает никакого воздействия, только домашние животные (собаки, кошки) способны почувствовать их.

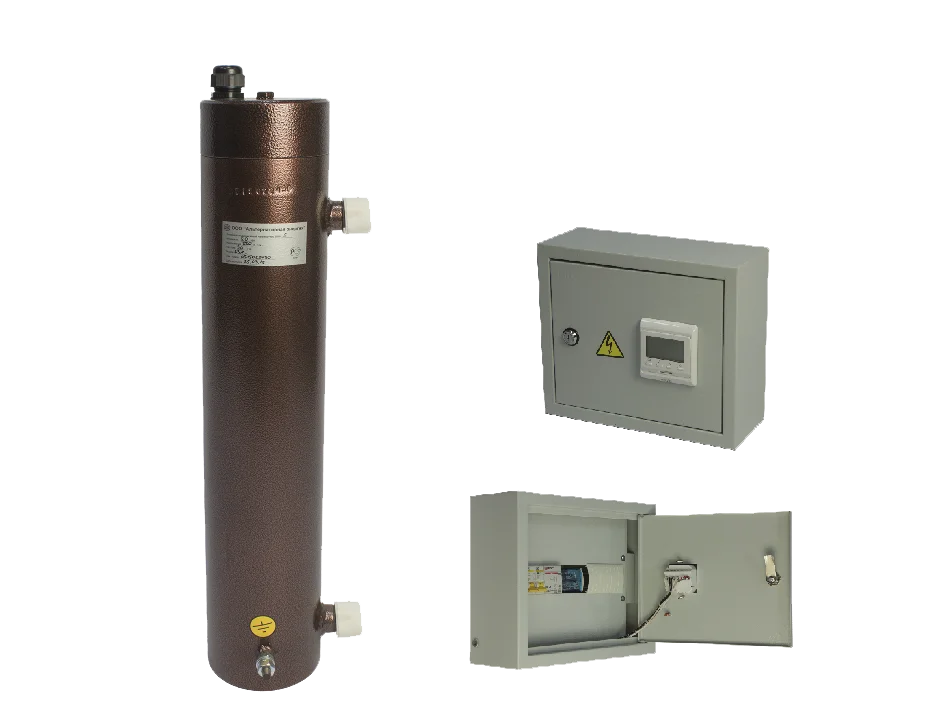

Индукционный отопительный котел — ТЕРМАНИК

Индукционный отопительный котел – это электронагревательный прибор, предназначенный для нагрева воды и отопления, и работающий на принципе нагрева проводника в переменном магнитном поле. Определение не самое, может быть, понятное на первый взгляд, однако сама конструкция индукционного котла довольно проста. Неспроста, в интернете можно найти не одно руководство по сборке такого нагревателя «своими руками». Однако сегодня речь у нас пойдет об отопительных индукционных котлах, изготавливаемых серийно в промышленных условиях.

►См. Индукционные отопительные котлы в нашем каталоге

ИНДУКЦИОННЫЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ: УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Работа индукционного котла основана принципе электромагнитной индукции. Как известно из курса физики, проходящий по проводнику электрический ток продуцирует электромагнитное поле. Это магнитное поле продуцирует электрический ток в другом проводнике, который находится под воздействием данного магнитного поля.

Этот принцип лежит в основе работы любого силового трансформатора. Как известно, трансформатор состоит из двух обмоток, называемых условно первичной и вторичной. Обе обмотки представляют собой катушки индуктивности, закрепленные на ферромагнитном сердечнике.

Индукционный отопительный котел, по сути, представляет собой тот же силовой трансформатор, только вместо вторичной обмотки в нем устанавливается теплообменное устройство. Под воздействием магнитного поля, возникающего в первичной обмотке, в металле теплообменного устройства возникают вихревые (короткозамкнутые) токи, которые его и разогревают. Тепло с поверхности теплообменника снимается посредством циркуляции жидкого теплоносителя, который контактирует с теплообменным устройством.

Важно отметить, что индукционные отопительные котлы работают на промышленной частоте тока (50 Гц), то есть от обычной электросети. Не надо путать индукционные нагреватели на токах промышленной частоты и индукционные нагреватели на токах высокой и сверхвысокой частот – это совершенно разные приборы, предназначенные для выполнения разных функций. Высокочастотные индукторы применяются в металлургии, машиностроении для плавки и нагрева металлов до высоких температур. Индукционные отопительные котлы нагревают металл теплообменника до температур порядка 115 °С (максимально – около 250 °С, если речь идет о термомасляных нагревателях).

ФАКТОР «КОСИНУСА ФИ»

Любой прибор, работающий на принципе электромагнитной индукции, имеет такой показатель как cos φ (читается «косинус фи») – это коэффициент мощности, показывающий составляющую реактивной мощности в общей потребляемой мощности оборудования. Энергетики промышленных предприятий хорошо знакомы с этим показателем. Наличие в парке машин большой доли оборудования с низким коэффициентом мощности — серьезная проблема. Не будем углубляться в тонкости взаимоотношений с энергогенерирующими предприятиями. Нас интересует другой вопрос. Какой коэффициент мощности у индукционного отопительного котла? Это важный вопрос, поскольку собрать индукционный нагреватель своими руками – можно, а вот собрать такой нагреватель, который бы обладал при этом высокими энергетическими характеристиками – очень сложно. Конструкции индукционный котлов, обеспечивающих cos φ, близкий к 1 и КПД близкий к 100%, защищены патентами и производителей данного оборудования можно пересчитать по пальцам.

ИНДУКЦИОННЫЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ ТЕРМАНИК

В настоящее время в России работает несколько производителей индукционных отопительных котлов. Одно из ведущих предприятий – Научно-производственное предприятие «Термические Технологии», которое обладает собственными запатентованными разработками в области индукционного котельного оборудования. Отличительной чертой оборудования, выпускаемого под маркой Терманик, является особая конструкция теплообменного устройства, по которое циркулирует теплоноситель. Он имеет специфическую цилиндрическую форму. Как показывает практика, это, пожалуй, самая удачная форма теплообменного устройства среди всех индукционных котлов.

ПРЕИМУЩЕСТВА ИНДУКЦИОННЫХ КОТЛОВ ДЛЯ ОТОПЛЕНИЯ

Как мы говорили выше, индукционные отопительные котлы — это особая разновидность силовых трансформаторов, которые известны своей выносливостью. Трансформаторы способны работать десятилетиями – это главное требование к ним. Это свойство передалось и индукционным котлам, чей расчетный срок службы приближается к 30 годам (в стандартных системах автономного отопления). Среди прочих преимуществ индукционных котлов можно указать следующие:

• высокая надежность благодаря отсутствию сменных, выходящих из строя элементов. Например, в индукционных котлах отсутствуют такие элементы как ТЭНы или электроды;
• высокая электрическая безопасность (второй класс). В индукционных нагревателях отсутствует контакт токопроводящих частей с теплоносителем или системой теплоснабжения. Напряжение прикосновения на теплообменном устройстве составляет не более 2 В.
• высокая пожарная безопасность. Теплообменник горячее теплоносителя всего на 15-20 °С, то есть в обычной системе теплоснабжения температура теплообменника будет на уровне 100-120 °С.

Это основные, но далеко не все преимущества индукционного отопительного котла перед котлами других типов. Благодаря этому, индукционные котлы получили в последнее время весьма широкое распространение на рынке, причем не только в качестве альтернативы другим типам электрических котлов (ТЭНовых и электродных), но и как конкурент котлам на углеводородном топливе.

►См. Индукционные отопительные котлы в нашем каталоге

Если у вас есть задачи, связанные с теплоснабжением и нагревом – присылайте заполненное на нашем сайте техзадание.

Индукционный котел отопления — правда и вымыслы

Ощутимую конкуренцию газовым и ТЭНовым отопительным приборам создают индукционные котлы отопления. На рынке они позиционируются как одни из самых экономичных. Начали их использовать еще в восьмидесятые годы в промышленных целях. Бытовые модели впервые были представлены в середине 90-х, а за более чем тридцатилетнюю историю они претерпели множество изменений.

Содержание

1. Первое знакомство
2. Правда и мифы
3. Новизна
4. Экономичность
5. Долговечность
6. Незаменимость характеристик
7. Бесшумность
8. Компактность
9. Безопасность

Первое знакомство

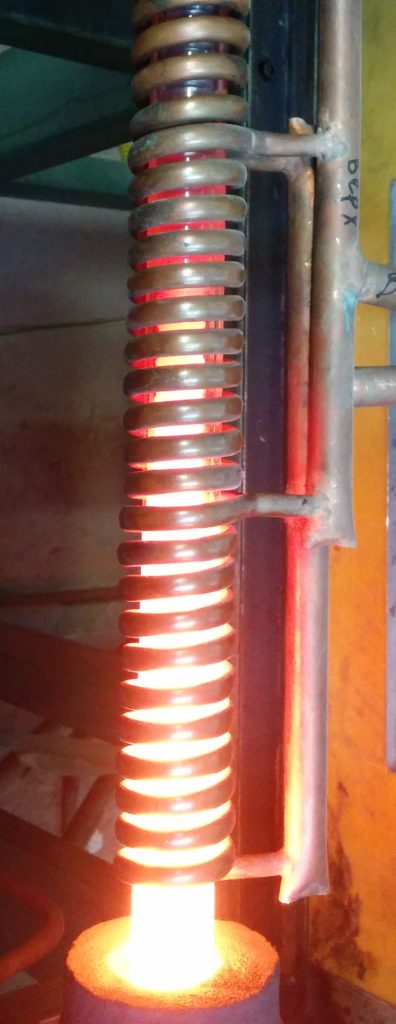

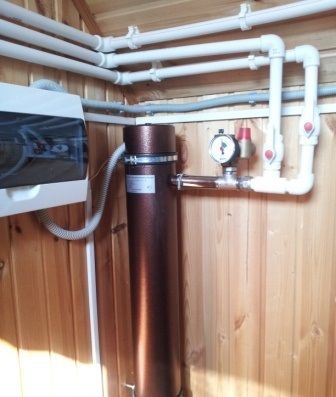

Индукционный котел в работе

Само название говорит о том, что в основу работы котла заложен принцип электромагнитной индукции. Чтобы понять суть процесса, достаточно через катушку из толстой проволоки пропустить большой ток. Вокруг устройства обязательно возникнет сильное электромагнитное поле. И если поместить в него любой ферромагнетик (металл, который притягивается), то он довольно быстро нагреется.

Самый простой пример индукционного источника тепла — катушка, намотанная на трубу из диэлектрика. Нужно только внутрь поместить стальной сердечник. Подключенная к источнику электричества катушка будет греть металлический стержень. Теперь осталось подсоединить устройство к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет генерировать тепло.

Весь принцип работы можно описать несколькими предложениями. Электрическая энергия генерирует электромагнитное поле. Под действием электромагнитных волн нагревается металлический сердечник. Избыточное тепло от стержня передается теплоносителю (этиленгликоль, масло или вода).

Интенсивный нагрев жидкости порождает конвекционные потоки. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. В магистралях большой протяженности необходимо устанавливать циркуляционный насос.

Правда и мифы

В специализированных магазинах нередко можно услышать удивительные характеристики, которые приписывают данному отопительному оборудованию. К сожалению, не все они соответствуют действительности. Ради увеличения продаж менеджеры отделов иногда лукавят. Самое время рассмотреть основные тезисы, которыми они оперируют.

Новизна

Утверждение: передовая инновационная разработка на основе физических принципов.

Реалии:

• Майкл Фарадей открыл явление электромагнитной индукции в 1831 году.
• В промышленности со второй половины ХХ века индукционные печи успешно использовались для плавления стали.

Никаких новшеств, а тем более новаторских технологий с той поры не реализовано. Это хорошо известный принцип, который нашел свое новое применение и помог производителям занять доселе свободную нишу.

Экономичность

Вихревые индукционные нагреватели

Утверждение: индукционные котлы используют на 20-30% меньше энергии, чем другие электрические аналоги.

Реалии:

1. Любой нагревательный прибор 100% используемой энергии превращает в тепловую — при условии, что он не выполняет механической работы. Коэффициент полезного действия может быть и меньше. Все зависит от рассеивания тепла вокруг прибора отопления.
2. Время достижения необходимой температуры теплоносителя напрямую зависит от эффективности работы нагревательного элемента. Всякие высказывания о том, что индукционные модели потребляют меньше электричества, являются не чем иным, как уловками. Закон сохранения энергии незыблем. Для получения одного киловатта тепла необходимо истратить не меньше 1 кВт электричества.
3. Часть тепла неизбежно будет расходоваться вхолостую. К примеру, греется сама катушка, поскольку сопротивление проводника не нулевое. Впрочем, потери в любом случае остаются в доме, а не улетают через дымоходные каналы.

Выводы вполне очевидны — делающий подобные заявления менеджер занимается откровенным надувательством, или сам введен в заблуждение.

Долговечность

Утверждение: оборудование безотказно работает не меньше четверти века. Его надежность несопоставима с иными электрическими аналогами.

Реалии:

1. Механический износ котлов данного типа невозможен в принципе, поскольку на них нет подвижных деталей.
2. Медная обмотка имеет приличный запас прочности. При условии надлежащего охлаждения она может прослужить неограниченно долго. Пробои изоляции для нее тоже не страшны. Дело в том, что витки наматываются не впритык, а через небольшие промежутки.
3. Сердечник будет постепенно разрушаться в любом случае. На него могут воздействовать агрессивные примеси, не придает прочности и постоянный цикл «нагревание-остывание». Однако данный процесс настолько растянут во времени, что до его завершения может пройти не один десяток лет.
4. Схема управления включает несколько транзисторов. Вот они-то и определяют срок безотказной работы всего оборудования. Производители комплектующих, как правило, декларируют десятилетнюю гарантию. Впрочем, нередки случаи, когда они беспроблемно отрабатывали 30 и больше лет — все зависит от технологического процесса.

Таким образом, индукционные котлы в любом случае будут работать намного дольше ТЭНовых аналогов. Нагревательные элементы последних могут потребовать замены уже через несколько лет.

Незаменимость характеристик

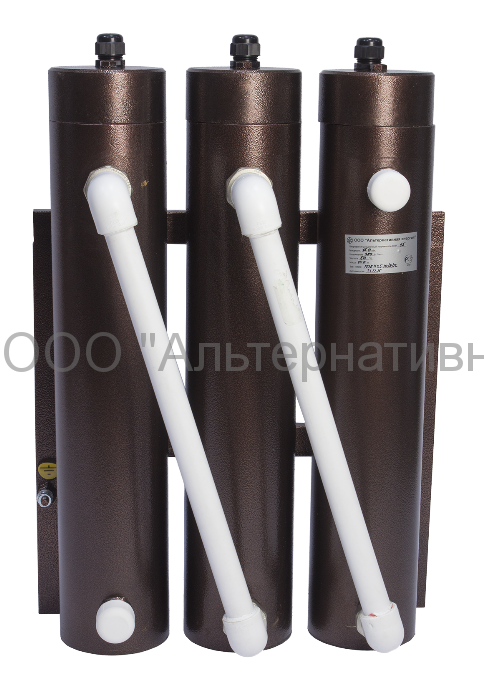

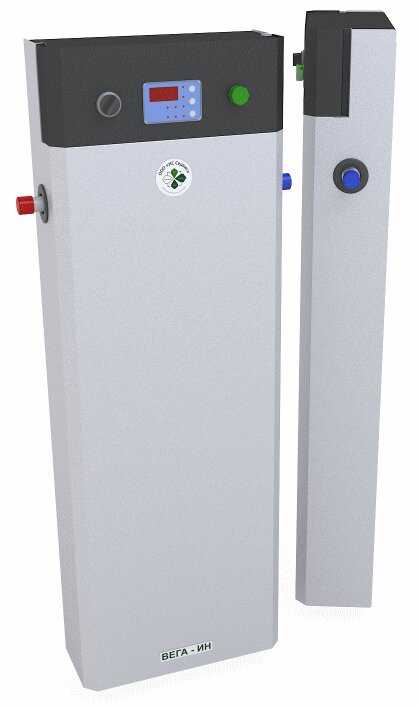

Котлы индукционные нового поколения

Утверждение: приборы с традиционными нагревательными элементами теряют в мощности через образование накипи. Здесь этот процесс отсутствует, и технические параметры не меняются десятилетиями.

Реалии:

• Влияние накипи несколько преувеличено. Во-первых, сам по себе слой извести не характеризуется высокими теплоизолирующими качествами. Во-вторых, в замкнутом водовороте образование большого количества известковых отложений маловероятно.
• Относительно сердечника индукционного котла содержание тезиса справедливо. На нем невозможно образование накипи даже при условии, что теплоноситель перенасыщен известковыми включениями.

Отложения попросту не могут удержаться на поверхности, которая постоянно вибрирует под воздействием электромагнитного поля. К тому же на сердечнике регулярно образуются пузырьки воды, которые разрушают всякую накипь. Очевидно, что данное утверждение правдиво в отношении индукционных котлов, но не справедливо для других электрических нагревательных приборов.

Бесшумность

Утверждение: при работе индукционного оборудования абсолютно отсутствует шум. Этим он выгодно отличается от других электрических аналогов.

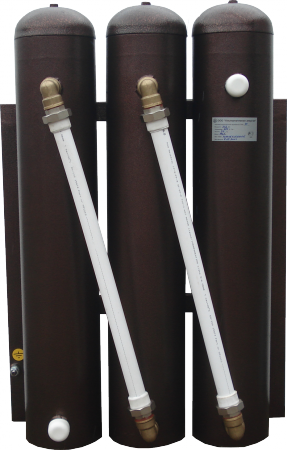

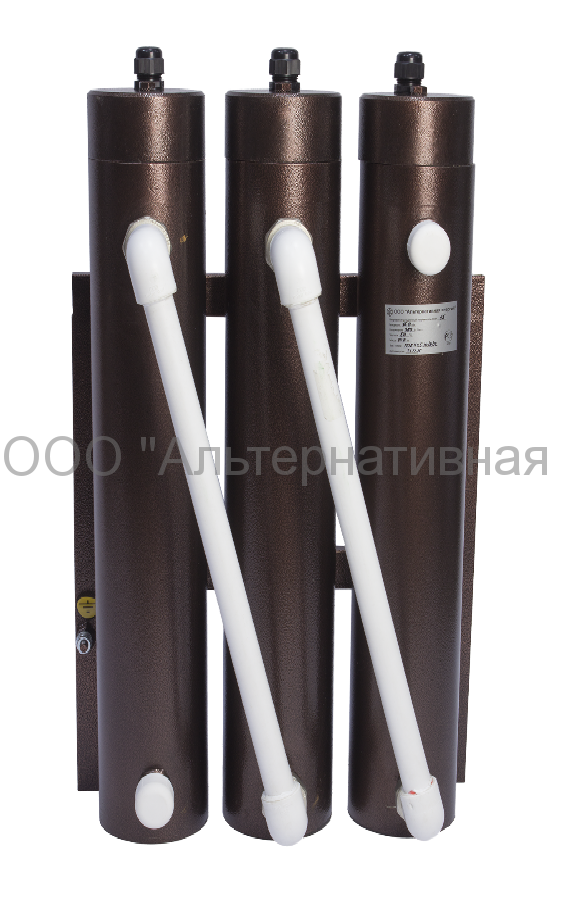

Вихревой индукционный котел

Реалии:

• Любой электрический бойлер не шумит при нагреве воды, потому что попросту отсутствуют акустические колебания.
• Шум могут создавать только циркуляционные насосы. Впрочем, если работа системы отопления основана на использовании конвекционных потоков, то и этот шум будет исключен.
• Если же гидравлическое сопротивление вынуждает прибегнуть к принудительной циркуляции, то на рынке сегодня существует множество бесшумных насосов для отопительных систем. Так что заявления продавцов в этом случае вполне справедливы.

Компактность

Утверждение: размеры индукционных котлов невелики, что позволяет устанавливать их в любом помещении.

Реалии: на самом деле так оно и есть. Устройства представляют собой отрезок трубы, не требующий отдельного места. Тезис ничуть не искажает действительность.

Безопасность

Утверждение: котел абсолютно безопасен.

Реалии: в случае утечки теплоносителя электромагнитное поле автоматически не исчезнет. Нагрев сердечника будет продолжаться, и если не прекратить электроснабжение, то крепление и корпус оплавятся через несколько секунд.

Поэтому при монтаже необходимо предусмотреть автоматическое отключение котла в такой ситуации. Так что безопасность котла находится на таком же уровне, как и в ТЭНовом оборудовании.

Читайте далее:

Индукционные котлы отопления: назначение, преимущества

ИНДУКЦИОННЫЕ КОТЛЫ — это оборудование, использующее индукционный ток для нагрева теплоносителей: вода, антифриз, масло. Стоимость при таком отоплении сравнимо с газовым. Росиндуктор — индукционные котлы отопления от профессионалов. Индукционные электрические котлы можно использовать для частного дома или предприятия, они просты в установке и не требует обслуживания. Котлы очень экономичные и доступные по цене, всегда в наличии на нашем складе.

Содержание

• Мощность индукционных котлов
• Электрические индукционные котлы отопления
• Индукционный котел для частного дома
• Преимущества индукционных котлов отопления
• Индукционный котел отопления своими руками

Мощность индукционных котлов

Наши технические специалисты помогу рассчитать и подобрать любую мощность индукционных котлов. По сравнению с ТЭНами индукционный электрический котел при одинаковой мощности нагревается практически в два раза быстрее, а для того чтобы установить индукционные котлы дома, не потребуется переоборудование всей отопительной системы. Котел индукционного типа имеет различную мощность, поэтому подойдет для обогрева здания с любой площадью. Работающий по принципу электромагнитной индукции индукционный котел отопления имеет достаточно простое устройство: внешний корпус из окрашенного металла, сердечник из ферромагнитной стали, покрытый толстым слоем электроизоляции. На сердечник накручена тороидальная обмотка, в которой происходит преобразование электрического поля в магнитное. Создаваемые магнитным полем вихревые токи переносятся на вторичную обмотку — корпус контура, который под действием энергии вихревых токов отдает тепло теплоносителю (воде или другой жидкости).

Изготавливаем под заказ индукционные котлы отопления под ваши требования.



Прежде чем купить индукционные котлы для отопления частного дома, необходимо подобрать подходящую модель исходя из того, какие бывают виды индукционных котлов. В настоящее время производители предлагают котлы двух видов: ВИН и SAV, которые отличают друг от друга технические характеристики.



Индукционные котлы SAV имеют мощность 2,5 кВт, способны отапливать помещение площадью 25-30 кв.м., и производят до 2100 ккал/час. Вихревой индукционный котел ВИН имеет мощность 3 кВт. Он подходит для отопления площади в 30-40 кв.м. и выделяет до 2500 ккал/ч. Напряженность электромагнитного поля в ВИН достигается, благодаря наличию специального преобразователя тока. Индукционным котлом возможно не только отопление дома, так например двухконтурный котел обеспечит еще и горячей водой, благодаря наличию проточного водонагревателя.

Производители индукционных котлов, такие как «Эдисон», «Миратрон», «Галан», «Sav» («Сав»), «Гейзер», «Сибтехномаш» , «Elc indukcion», предоставляют качественную продукцию, подходящую для отопления дома. Цена индукционных котлов выше других отопительных систем, но она полностью окупается в довольно короткие сроки, благодаря тому, что отопление дома индукционным котлом оказывается более экономичным. Отзывы покупателей об индукционных котлах отопления часто разнятся. Среди главных достоинств называют быстрый нагрев и долгий срок эксплуатации. Негативные отзывы пользователей чаще всего связаны с тем, что такой отопительный прибор быстро остывает после отключения электроэнергии.

Электрические индукционные котлы отопления

Электрические индукционные котлы отопления имеют простой принцип работы. Проходя через индуктор, электрический ток создает магнитное поле вокруг катушки. Созданные магнитным полем вихревые токи под действием джоулевого тепла разогревают сердечник, от которого тепло отдается жидкому теплоносителю. Однофазные индукционные электрические котлы работают от сети 220 В и соответственно не требуют отдельной силовой линии. Отопление дома индукционным электрическим котлом не требует больших энергозатрат, а значит экономически выгодно, несмотря на солидную стоимость, которую имеет электрокотел.

Индукционный отопительный котел можно считать отопительной системой нового поколения, благодаря его многочисленным преимуществам. Когда котел индукционного нагрева выбран, необходимо обеспечить качественную установку. Монтаж и подключение можно доверить профессионалам, но, имея определенные навыки, это довольно легко осуществить самостоятельно. Индукционный электрический котел ВИН имеет простоте управление, разобраться с которым не составит труда. Вы можете купить электрический индукционный котел или попробовать сделать его самостоятельно — на просторах интернета можно найти все необходимые схемы индукционных котлов.



Индукционные котлы видео

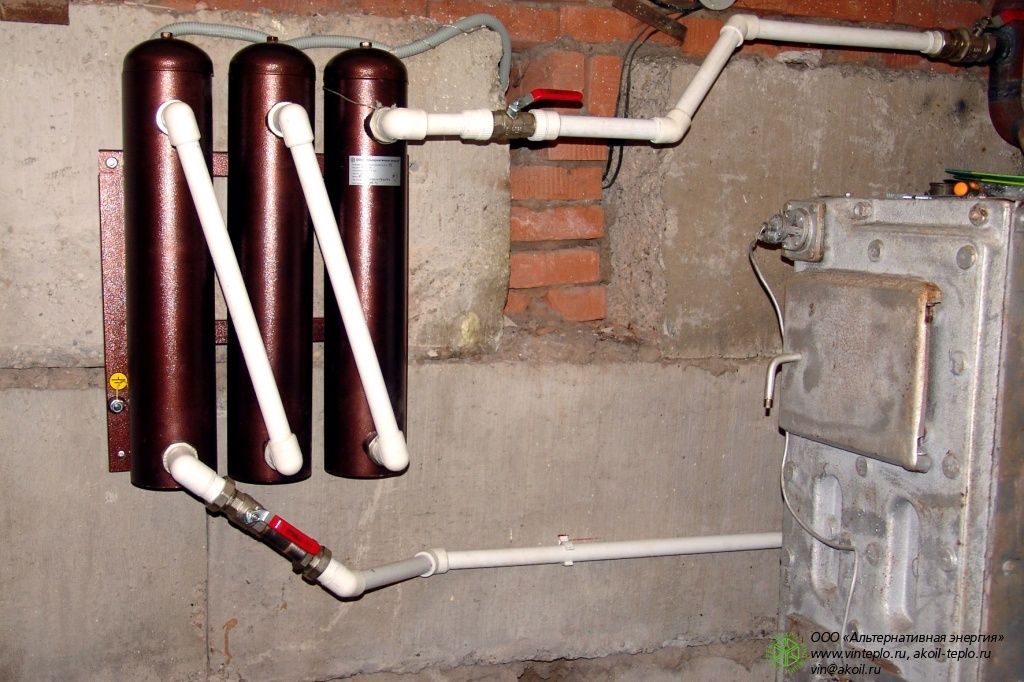

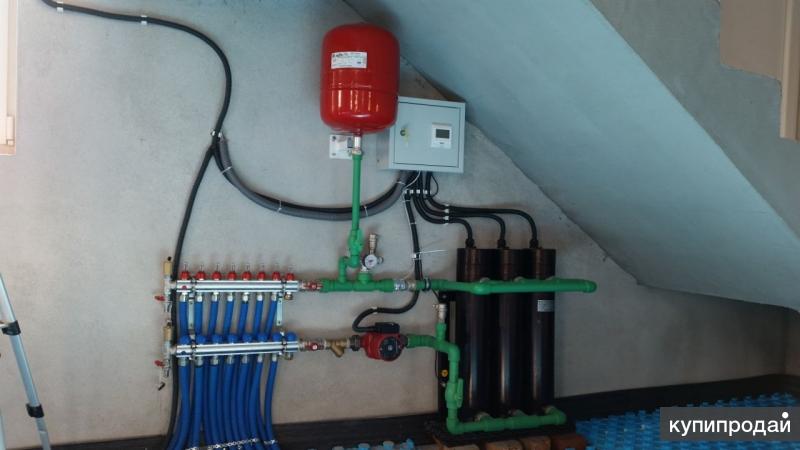

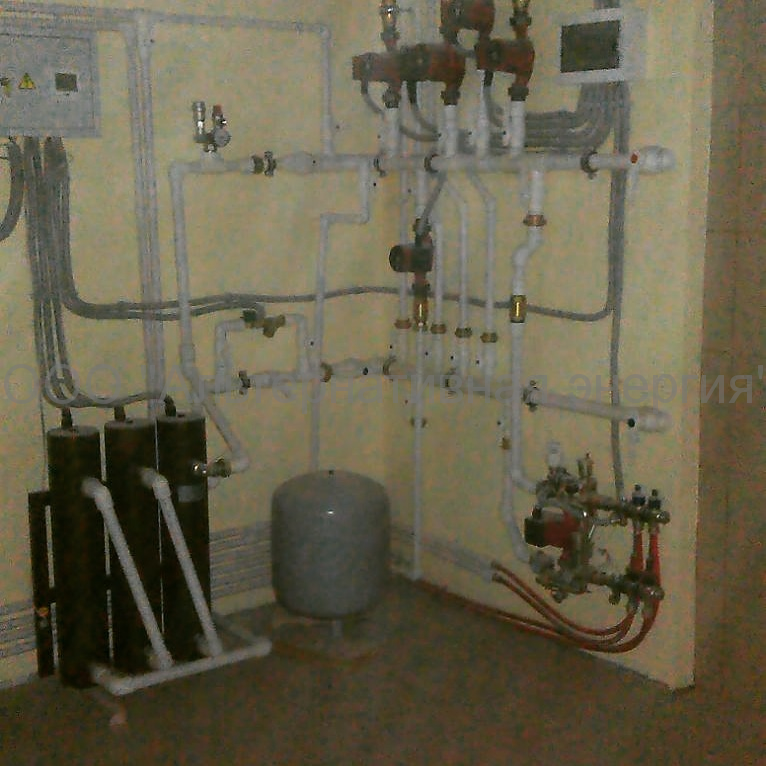

Индукционный котел для частного дома

Индукционные котлы для частного дома – это доступный источник обогрева, который позволяет экономить на электричестве по сравнению с аналогами на 30-40%. Котлы работают на электричестве, принцип их действия – это преобразование электрической мощности в тепловую мощность. Обычно индукционные котлы устанавливаются в теплом помещении, соответственно тепло исходящее от котла дополнительно подогревает воздух. В сравнении с тэновыми котлами эффективность нагрева определенного объема воды в системе в два раза выше, при значительно меньшем энергопотреблении.

Индукционный котел для дома внутри сделан из трубы, на которую намотана медная проволока выполняющая функцию индуктора. В результате получается мини трансформатор с сердечником. Внешний корпус стальной, выполняющий защитную функцию от удара током. Он покрыт термостойкой порошковой краской. В качестве нагревательной жидкости может выступать не только вода, а так же антифриз, тосол или масло, которые должны находится в закрытом контуре.



Преимущества индукционных котлов отопления

Индукционные котлы отопления – это инновационное оборудование, которое помимо доступной цены имеет ряд преимуществ:

• Отличный уровень КПД свыше 90%;
• Экономическая эффективность в сравнении с любыми аналогами на 30-40%;
• Полная герметичность самого котла, с встроенным клапаном сброса давления;
• Безопасная конструкция, исключающая ударов током и возникновении пожара;
• Не предусматривает комплекта ЗИП, так как отсутствуют износостойкие материалы. Срок службы 25-30 лет;
• Имеет возможность включения в различные отопительные системы, такие как обогрев полов и т.д.;
• Не требуется установка вентиляции, и использование отдельного помещения;
• Высокий уровень защит, благодаря современной системе управления.



Индукционный котел отопления своими руками

Изготовить индукционный котел отопления своими руками можно, внимательно изучив его устройство. Самодельный индукционный котел поможет существенно сэкономить средства. Для изготовления понадобятся: чертежи индукционного котла, профессиональный инструмент, инверторный сварочный аппарат, стальная и медная проволока диаметром около 7 мм, пластиковая труба диаметром 50 мм и металлическая сетка. Стальной провод нарезается на куски длиной по 60 мм, ими заполняется пластиковая труба, после чего она закрывается с обеих сторон. На трубу наматывается около 100 витков медной проволоки, которая будет исполнять роль индукционной катушки. Переходники присоединяются с помощью сварки. Также необходимо позаботиться о качественной изоляции материалами с высокой теплопроводностью. Кроме того, не помешает наличие знаний и опыта в работе с электротехникой — это поможет избежать неожиданного результата и неприятных происшествий в процессе изготовления. В интернете можно найти множество инструкций и схем, помогающих изготовить самодельные индукционные котлы отопления.

Подкатегории

ЭЛЕКТРОКОТЕЛ – это отопительный прибор, превращающий электрическую энергию в тепловую. Котлы имеют автоматическую систему управления и способны нагревать воду до 90°С. Не знаете как выбрать электрокотел? Компания Росиндуктор – это электрокотлы для отопления частного дома от профессионалов. Подберем котел с нашего склада по минимальной цене.

Содержание

• Электрокотлы для отопления частного дома
• Электрокотлы ЭВПМ
• Электрокотлы Zota (Зота)
• Электрокотлы Эван
• Электрокотлы Протерм (Скат protherm)
• Как выбрать электрокотел?
• Электрокотлы схемы
• Какие электрокотлы – лучшие – экономичные
• Электрокотлы – подключение
• Электрокотлы 3 кВт, 6 кВт, 9 кВт
• Электрокотлы 10 кВт, 12 кВт, 15 кВт

Электрокотлы для отопления частного дома

Для отопления частного дома удаленного от газовых или других коммуникаций оптимальным и эффективным способом станет электрокотел. Такая система сочетает в себе ряд положительных качеств, которые обеспечивают комфортное использование и безопасность, как для человека, так и для окружающей среды.

Электрокотлы для отопления также могут использоваться в качестве источника горячей воды при отключении или отсутствии центрального горячего водоснабжения.

Электрокотлы ЭВПМ

Электрокотлы типа ЭВПМ используются для нагрева теплоносителя в системе отопления жилых или производственных помещений. Давление воды в системе не должна превышать 0,25 МПа, при этом ее максимальный прогрев достигает 85 градусов. Теплоэлектрокотел может использоваться как автономный источник отопления, так и в составе с отопительными приборами, работающими на твердом топливе или газе. Для повышения эффективности системы отопления закрытого типа рекомендуется установить циркуляционный насос, который создаст постоянное движение теплоносителя в системе. В качестве теплоносителя можно использовать дистиллированную или отфильтрованную воду, а также антифриз, предназначенный для электрокотлов.

Электрокотлы Zota (Зота)

Электрокотлы Zota от российского производителя обеспечивают автономное отопление в частном доме или на производственных площадях. Плавная регулировка температуры дает возможность использовать электрокотел в системе теплый пол. Кроме того постоянная поддержка заданной температуры и управление мощностью позволяет значительно экономить электроэнергию. Ряд моделей модно подключить к модулю GSM, который позволяет управлять системой отопления через мобильный телефон или компьютер. Двухконтурные электрокотлы Zota позволяют не только наладить систему отопления, но и стать источником горячего водоснабжения. Компактная конструкция всех моделей Zota не требует отдельного помещения и подвешивается на стену. Кроме компактных моделей в линейке присутствуют напольные электрокотлы промышленной серии обеспечивающие нагрев производство горячей воды до 9 куб.м в час.

Электрокотлы Эван

Стационарные отопительные приборы Эван подходят для обогрева любых производственных или жилых помещений. В них установлены ТЭНы из высококачественной нержавеющей стали. В качестве теплоносителя можно использовать воду соответствующую нормам СанПиН или подходящий антифриз. 6 классов отопительной техники мощностью от 2,5 до 1600 кВт позволяют подобрать оптимальный вариант для ваших нужд. Для отопления частного дома хорошо подойдут котлы класса стандарт или эконом. Электрокотлы боле высокого класса оснащены циркуляционным насосом.

Вне зависимости от типа выбранного котла, любой из них может управляться автономно при помощи Wi-Fi или GSM модуля, тем самым поддерживая оптимальную температуру в помещении на расстоянии. Данное оборудование не занимает много места, быстро устанавливается и легко обслуживается.

Электрокотлы Протерм (Скат protherm)

Электрокотел Скат торговой марки Protherm собирается в Словакии и отвечает всем требованиям безопасности. КПД электрокотла достигает 99,5 % и поддерживается на протяжении всего срока эксплуатации, поэтому такое электрооборудование является максимально эффективным. Серия Скат имеет 8 приборов с различной производительной мощностью от 6 до 28 кВт, за счет чего могут использоваться для обогрева достаточно просторного частного дома. Котлы данной серии подвешиваются на стену, не занимают много места и не требуют отдельного помещения. Электрокотлы Скат могут быть укомплектованы автоматизированной системой управления и дополнительным накопительным баком, который приобретается отдельно.

Как выбрать электрокотел?

Подбор устройства осуществляется в зависимости от объема системы отопления и необходимого температурного режима. Большой ассортимент электрокотлов на рынке позволяет выбрать оптимальный и удобный агрегат, подходящий под ваши нужды. Перед покупкой необходимо уделить внимание следующим нюансам.

• Во-первых, возможность подключения дополнительного оборудования. Для закрытой системы отопления потребуется циркуляционный насос. Хорошим дополнением к системе может служить автоматический клапан удаления воздуха и реле минимального низкого давления, который заблокирует работу котла при пониженном давлении, тем самым предотвратит выгорание ТЭНов.
• Во-вторых, экономичность. В ТЭНовых электрокотлах чаще всего установлено несколько нагревательных элементов, часть из них можно отключать для экономии электроэнергии, такой нагрев называется ступенчатым. Наличие в электрокотле реостата позволяет осуществлять плавную регулировку нагрева теплоносителя. Конструкция будет более функциональной, если подключить комнатный термостат и таймер. Это позволяет решать несколько задач: экономить электроэнергию, не перегревать помещение, использовать преимущества многотарифного счетчика.
• В-третьих, для того чтобы организовать не только систему отопления, но и горячее водоснабжение подбирается двухконтурный электрокотел.
• В-четвертых, какой теплоноситель будет использоваться в системе. В электрокотлы с ТЭНовыми нагревателями заливается обычная или дистиллированная вода, а в индукционных можно использовать любой теплоноситель.
• В-пятых, эргономичность. Для экономии пространства лучше выбрать настенный аппарат, однако напольные чаще всего отличаются более высокой мощностью и позволяют отопить просторное помещение.
• И наконец, пропускающая способность электрической сети. Модели мощностью от 4,5 до 6 кВт могут подключаться к электросети напряжением 220 или 380 В, а вот модели от 9-30 кВт только к сети питания трехфазного тока 380 В. Если квартира малогабаритная то лучше выбирать котел с минимальной нагрузкой на электрическую сеть, или если необходима высокая производительность лучше чтобы в котле были дополнительные выключатели ТЭНов.

Электрокотлы схемы

Электрокотлы делятся на три типа: ТЭНовые, индукционные и электродные (ионные). Все котлы имеют одинаковый принцип работы и примерно одинаковую схему установки, а отличаются лишь нагревательным элементом. Система электрокотла включает в себя нагревательный элемент, теплообменник, вывод и ввод теплоносителя, в некоторых моделях дополнительно устанавливается циркуляционный насос, система безопасности, автоматический блок управления, комнатный термостат, а также системы управления через сотовую связь, что значительно расширяет возможности электрического устройства.

Какие электрокотлы – лучшие – экономичные

На сегодняшний день по безопасности и экологичности предпочтение отдается электрическому отопительному оборудованию, особенно там, где нет возможности использовать центральное или газовое отопление.

Самыми распространенными моделями на рынке среди электрического отопительного оборудования являются ТЭНовые электрокотлы. Они просты в эксплуатации и легко обсуживаются, однако за счет постепенного образования накипи имеют ограниченный срок службы, так же как и электродные, нагревательный элемент в которых со временем изнашивается. Электродные электрокотлы являются самыми экономичными и экономят от 30 до 40 % электроэнергии по сравнению с ТЭНовыми котлами. Кроме того они компактны и быстро нагревают воду. Индукционные электрокотлы обладают достаточно высокой мощностью и практически не ограниченным сроком службы и также способны экономить электричество, но имеют больший вес и габариты в сравнении с электрокотлами других типов.

Таким образом, электрокотлы выбираются по мощности в зависимости от площади обогреваемого помещения, поэтому правильно подобранный электрокотел станет экономически выгодным приобретением со всех точек зрения. Современные электрокотлы оборудованы системами безопасности и позволяют рационально использовать энергетические ресурсы.

Электрокотлы – подключение

Электрокотлы по принципу установки делятся на настенные и напольные, в остальном подключение электрооборудования не отличается. Установка электрокотла подразумевает два основных этапа. Первый подсоединение к электричеству, второй к радиаторам.

Для начала необходимо определиться с помещением и местом установки котла и сделать необходимую разметку для крепежа. После установки электрокотла подсоединяется заземляющий провод, электрический кабель и устройство защитного отключения. Если в конструкции электрокотла не предусмотрен циркуляционный насос, то производится его подсоединение. Заключительным этапом является подсоединение электрокотла к системе отопления.

Электрокотлы 3 кВт, 6 кВт, 9 кВт

Электрокотлы небольшой мощности чаще всего выбираются для обогрева частного дома площадью от 30 до 90 кв.м. Для таких котлов подходит однофазная электрическая сеть 220 В. Мощность электрокотла для отопления высчитывается по сложной математической формуле, однако приблизительно можно сказать, что 1 кВт обогреет 10 квадратных метров. При выборе двухконтурного электрокотла мощность должна быть увеличена.

Электрокотлы 10 кВт, 12 кВт, 15 кВт

Электрокотлы более высокой мощности подключаются к трехфазной электросети 380 В. Их целесообразно устанавливать в частных домах большой площади или производственных помещениях. Кроме того котлы более высокой мощности позволяют не только обогревать дом, но и организовать систему горячего водоснабжения.

Просмотр материалов . ..

ЭЛЕКТРИЧЕСКИЙ КОТЕЛ – это устройство, потребляющее электрический ток, применяемое для нагрева теплоносителя (антифриза, воды). Напольный или настенный электрический котел устанавливается внутри помещения и имеет единичную мощность 3-40 кВт (220В, 380В). Котлы снабжены контроллером, для автоматического управления. Не знаете как подключить электрический котел? Компания Росиндуктор – это электрические отопительные котлы от профессионалов.

Содержание

• Электрические котлы для отопления дома
• Двухконтурные электрические котлы
• Настенный электрический котел
• Напольный электрический котел
• Электрические котлы Эван
• Электрические котлы Протерм (Protherm)
• Электрические котлы Protherm Скат
• Схема электрических котлов
• Котлы электрические 3, 6, 9 кВт, однофазные 220 В
• Котлы электрические 7, 12, 15 кВт, трехфазные 380 В
• Электрический котел – подключение
• Энергосберегающие электрические котлы

Электрические котлы для отопления дома

Для создания оптимальной системы отопления вдали от газовой магистрали или централизованных коммуникаций, например в частном загородном доме стоит отдать предпочтение электрическому котлу. При выборе мощности отопительного прибора необходимо отталкиваться от площади помещения. Усредненный расчет осуществляется 1 кВт на 10 кв.м. площади. Обязательно стоит учитывать, что котел электрический отопительный нуждается в стабильном и надежном источнике энергии с одно или трех фазной сетью.

Двухконтурные электрические котлы

Двухконтурные электрические котлы не только эффективно прогреют помещение, но и помогут организовать систему горячего водоснабжения. Основными преимуществами котлов такого типа являются: компактный размер, отсутствие шума или вибраций во время работы, интуитивно понятное управление, а также экологическая безопасность – нет необходимости устанавливать дымоход или дополнительную вентиляцию. Однако стоит учитывать, что двухконтурный котел необходимо выбрать чуть большей мощности, чем одноконтурный.

Самые лучшие электрические котлы на рынке немецкого или итальянского производства, однако, словацкие или русские отопительные приборы являются не менее эффективными и экономически выгодными. Тем более что, например, индукционные электрические котлы выпускаются только российскими производителями.

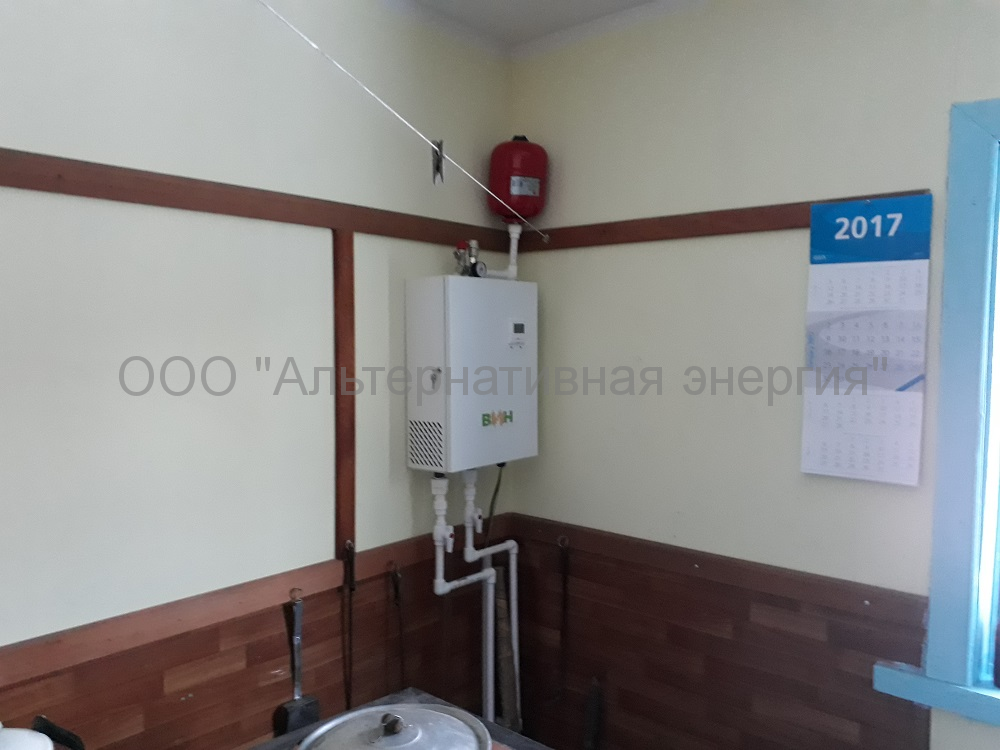

Настенный электрический котел

Настенные электрические котлы отличаются компактными размерами и не требуют для установки дополнительного помещения. Такие котлы экономят ценное пространство, и при этом многие модели обладают достаточно большой мощностью для обогрева просторного дома. Кроме того настенные котлы могут использоваться в качестве дополнительного резервного отопительного оборудования. Чаще всего настенные котлы являются одноконтурными, но современные модели подразумевают возможность подключения дополнительного бака емкости, вода в которой нагревается избыточными токами электрического котла, что позволяет организовать горячее водоснабжение.

Напольный электрический котел

Наиболее распространены напольные двухконтурные электрические котлы, поскольку в техническом плане организовать эффективное отопление помещение и нагрев воды намного проще именно в таком оборудовании. Кроме того напольный электрический котел обеспечивает высокую мощность, что позволяет обогревать большие площади. Однако стоит учитывать, что такие котлы порой требуют отдельного помещения, и они потребляют намного больше электричества по сравнению с настенными котлами. Для корректной работы такого отопительного оборудования необходимо выделить отдельную одно или трех фазную сеть.

Электрические котлы Эван

Российский производитель Эван занимается производством отопительного оборудования. Стационарные отопительные приборы обладают мощностью от 3 до 1600 кВт, что позволяет выбрать отопительное оборудование не только для небольшого загородного дома, но и для промышленного помещения площадью до 16 тысяч квадратных метров. Котлы делятся на несколько классов от эконом до VIP, и практически все могут управляться при помощи мобильного телефона или компьютера. В электрических колах Эван используются ТЭНовые нагреватели.

Электрические котлы Протерм (Protherm)

Словацкая компания Protherm с 1991 года занимается производством котлов различного типа для отопления помещений. Данные котлы отличаются оптимальным соотношением цена-качество, а широкий модельный ряд позволяет выбрать подходящий вариант для решения различных задач. Все электрические отопительные приборы данной фирмы отличаются высокой экологичностью и безопасностью в использовании.

Электрические котлы Protherm Скат

Электрические котлы Скат от Protherm отвечает самым высоким стандартам качества и может использоваться для отопления просторного жилого частного дома, так и производственного помещения. Возможность регулировки и поддержания заданной температуры позволяет снизить затраты на электроэнергию. Однако стоит усчитывать, что для прогрева дома с нуля потребуются значительные энергозатраты. В линейку Скат входят отопительные приборы разной мощности – от 6 до 28 кВт и могут работать от сети 220 или 380 В, что дает возможность подобрать оптимальный вариант для вашего дома. Кроме того к данным котлам можно подсоединить дополнительное оборудование, в частности бак для нагрева воды и обеспечения горячего водоснабжения. Электрические котлы отличаются компактностью и не требуют отдельного помещения.

Схема электрических котлов

Схема работы всех электрических котлов примерно одинакова, различия только в нагревательных элементах, которые делятся на ТЭНовые, ионные (электродные) или индукционные. Все котлы состоят из нагревательного элемента, теплоносителя и теплообменника. В более дорогих моделях можно встретить встроенный циркуляционный насос, систему безопасности и автоматическую систему управления. Принцип работы электрического котла строится на нагреве теплоносителя, который циркулирует в отопительной системе и нагревает помещение. Электрическое оборудование делится на одно или двух контурное, т.е. котел может только отапливать помещение или позволяет дополнительно организовать горячее водоснабжение.

Котлы электрические 3, 6, 9 кВт, однофазные 220 В

Электрические котлы в зависимости от мощности питаются от однофазной или трехфазной сети. Котлы мощностью от 3 до 9 кВт могут подключаться к сети напряжением 220 В, однако для стабильной работы всех приборов в доме для котла стоит выделить отдельную линию.

Котлы электрические 7, 12, 15 кВт, трехфазные 380 В

Котлы с более высокой мощностью требуют преобразования тока на 380 В.Кроме того для них понадобится хорошая электропроводка и кабель достаточно большого сечения с пятью жилами. Три из них подключаются на фазы, одна на заземление и пятая нулевая. Кроме того для таких мощных котлов потребуется стабилизатор напряжения, который позволяет продлить срок эксплуатации прибора.

Электрический котел – подключение

Существуют различные схемы монтажа электрических котлов, и самой важной частью является подсоединение к электрической сети, но прежде всего для него подбирается оптимальное место.

Лучше всего электрический котел запитывать непосредственно от электросети, а не от розетки, особенно если мощность котла превышает 3,5 кВт. Для котла необходимо установить дополнительное безопасное оборудование автоматический выключатель, который защитит от утечки тока, короткого замыкания и перегрузки проводки.

Следующим этапом идет подключение к отопительной системе и радиаторам. На входе в котел рекомендуется поставить фильтр грубой очистки, особенно если используется жесткая вода. Для корректной работы прибора в замкнутой отопительной системе необходимо подсоединить циркуляционный насос, если он не предусмотрен конструкцией.

Энергосберегающие электрические котлы

К энергосберегающему отопительному оборудования относятся индукционные электрические котлы и электродные (ионные). Они эффективнее на 30-40 % в сравнении с ТЭНовыми котлами. Экономия достигается за счет физики процесса преобразования электрической энергии в тепловую. Кроме того экономия происходит за счет плавного нагрева и возможности установки терморегулятора.

Просмотр материалов …

ИНДУКЦИОННЫЙ КОТЕЛ – это отопительный прибор, преобразующий электрическую энергию в тепловую. Такой нагреватель применяют в условиях низкой эффективности центрального отопления или его полного отсутствия.

Не знаете, как выбрать индукционный котел? Росиндуктор – это индукционные электрические котлы от профессионалов. Котлы имеют срок службы 30 лет и гарантию 2 года.

Содержание

• Индукционные котлы для частного дома
• Индукционные электрические котлы
• Вихревой индукционный котел
• Схемы индукционных котлов
• Как выбрать индукционный котел
• Индукционные котлы – отзывы
• Индукционные котлы – подключение

Индукционные котлы для частного дома

Индукционный котел считается одним из самых эффективных электрических устройств для отопления частных домов. За счет высокого коэффициента полезного действия значительно снижаются расходы на электричество, и уменьшается время прогрева помещения. Индукционный нагреватель может использоваться только для отопления или системы теплый пол, для создания горячего водоснабжения потребуется другой прибор. Индукционный котел станет хорошим дополнением к основному отоплению.

Индукционные электрические котлы

Индукционный котел имеет практически 100% КПД – вся потребляемая электроэнергия переходит в тепловую. Потери тепла могут возникнуть только при плохо утепленном корпусе самого котла. Меньшая степень инерции по сравнению с другими видами электрических котлов позволяет сократить время нагрева теплоносителя и тем самым сэкономить электричество. Котел может работать от сети переменного или постоянного тока, кроме того допускаются низкие показатели напряжения. Индукционный котел подходит только для закрытых систем отопления. Стоит учитывать, что различные бытовые приборы необходимо располагать за несколько метров от нагревателя, чтобы на них не влияло электромагнитное поле.

Вихревой индукционный котел

Вихревой индукционный котел работает по принципу индукционной плиты, для нагрева используются электромагнитные волны. ВИН – это трансформатор, вторичной обмоткой которого является теплообменное устройство – труба. Вихревой индукционный котел может нагревать любую жидкость, при этом сам не имеет высокотемпературных частей. ВИН применяется для отопления коттеджей, дач, квартир, цехов и ангаров, а также эффективен для обогрева теплиц. Срок службы данного отопительного прибора составляет больше 30 лет.

Схемы индукционных котлов

Принцип работы индукционного котла строится на возникновении вихревых или токов Фуко под воздействием электромагнитной индукции. Максимально простая схема индукционного котла значительно облегчает его эксплуатацию. Котел такого вида состоит из катушки индуктивности, теплообменника в виде сердечника, патрубков подающих и выпускающих теплоноситель, а также клемм для подключения электричества и отдельного шкафа управления автоматикой. Для котла не требуется специальная очистка воды, кроме того в качестве теплоносителя можно использовать любую жидкость, даже нефтепродукты, главное при этом не допускать нагрев выше 70 градусов.

Как выбрать индукционный котел

Отопительное оборудование для частного дома следует выбирать только от проверенных производителей с международными стандартами качества продукции, давно присутствующих на рынке. Сомнительные приборы могут увеличить затраты на электроэнергию и быстро выйти из строя.

Индукционные нагревательные котлы на рынке присутствуют только от российских производителей. Широкий модельный ряд позволяет подобрать аппараты мощностью от 3 кВт до 70. Выбор котла осуществляется из расчета размеров помещения. 60 ватт электричества хватит для обогрева примерно одного квадратного метра площади.

Для того чтобы действительно экономить на электричестве необходимо установить внешний автоматический терморегулятор, который будет оценивать температуру воздуха в помещении и осуществлять нагрев в соответствии с этими данными. Кроме того в таких термостатах можно устанавливать недельный режим отопления, например, если днем дома никого нет, то можно настроить температуру на это время ниже обычного.

Такое оборудование станет отличным решением для загородных построек, которые редко посещаются хозяевами.

Индукционные котлы – отзывы

Отзывы в сети об использовании индукционного котла имеют прямо противоположное значение. В основном это происходит от неправильно подобранной модели индукционного оборудования или некорректной установки, а также подключения к электрической сети, ведь для такого котла необходима обязательно выделенная линия с автоматическим выключателем и напряжением 380 В. Наши специалисты помогут определиться с выбором и подробно расскажут, как правильно эксплуатировать данное отопительное оборудование.

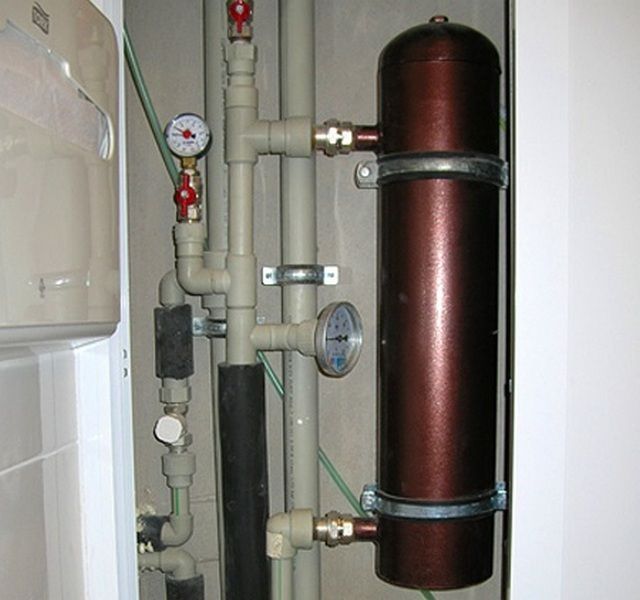

Индукционные котлы – подключение

Индукционные электрические котлы не требуют отдельного помещения. Они безопасны и не шумят во время работы. При подключении индукционного электрического котла необходимо уделить пристальное внимание электрической сети. Правильно установленное устройство будет работать без перебоев и утечек тока. Для подключения отопительного оборудования обязателен отсекающий автоматический выключатель и заземление, а также стабилизатор напряжения.

Индукционный котел должен быть установлен строго вертикально. К патрубкам подсоединяются: манометр, подрывной клапан, воздухоотвод и закольцованный трубопровод. Стоит учитывать, что индукционный котел немного больше по габаритам и тяжелее, чем ТЭНовый, поэтому необходимо предусмотреть для него правильный, надежный крепеж и выделить место.

Просмотр материалов . ..

ЭЛЕКТРОДНЫЙ КОТЕЛ – это система отопления, в качестве нагревательного элемента использующая электрод. Такие котлы отопления имеют невысокую стоимость и долгий срок службы. Электродный завод заявляет срок службы электродов 5-7 лет. Нужен электродный электрический котел с хорошими характеристиками? Росиндуктор – это электродные котлы отопления от профессионалов.

Содержание

• Принцип работы электродных котлов
• Электродные котлы – схема
• Электродные котлы отопления частного дома
• Электродный электрический котел
• Электродный котел – теплоноситель

Принцип работы электродных котлов

Электродные или ионные котлы отопления работают по принципу прямого взаимодействия теплоносителя и электродов, расположенных внутри котла. Теплоноситель проходит между двумя электродами. После включения переменного тока ионы солей начинают движение к соответствующе заряженным электродам, т. е. происходит ионизация теплоносителя и его нагрев. Эффективность нагрева зависит от состава теплоносителя.

Электродные котлы – схема

Электродный котел представляет собой цилиндр с отверстиями для ввода и вывода теплоносителя, а также электродов. Схема подключения электрокотла зависит от конкретных потребностей и может устанавливаться в уже существующую систему, однако необходимо учесть некоторые нюансы. В стандартной схеме перед электродным котлом устанавливается фильтр грубой очистки и циркуляционный насос для движения теплоносителя. После котла обязательно должна идти группа безопасности, расширительный бак, терморегулятор и затем трубы и радиаторы для обогрева помещения. Дополнительно модно установить климат-контроль или блок автоматического управления электродным котлом.

Электродные котлы отопления частного дома

На сегодняшний день все чаще для отопления частных домов используются электродные котлы. Данный способ отопления является альтернативным по отношению к газовому или твердотопливному отоплению. Котлы такого типа отличаются компактными размерами и при этом имеют высокую производительность. Кроме того такой котел эффективно управляется внешней температурной системой, за счет чего можно значительно сэкономить расходы на электричество.

Электродный котел отопления позволяет быстро и эффективно прогреть помещение с нуля. Мощность котла примерно подбирается из расчета 1 кВт на 1 кв.м. Такой котел подойдет для мест с нестабильно работающей сетью, а также при сильном падении напряжения до 180 В. Если по каким-то причинам система будет лишена воды, он не перегорит и не испортится, а автоматически прекратит работу. Такую систему отопления можно использовать даже во время длительного отсутствия жильцов. Она абсолютно безопасна.

Электродный электрический котел

Электродный электрический котел имеет массу преимуществ, но у него есть ряд особенностей, которые необходимо учитывать.

Электродный котел – теплоноситель

Для электродного котла отопления требуется особый теплоноситель с большим содержанием солей и других примесей, т. е. жидкость должна быть токопроводящей и составлять не менее 1 кОм/см. Если в теплоносителе будет недостаточно примесей, то процесс выделения тепла не состоится.

В электродном котле может использоваться дистиллированная вода с добавлением поваренной соли. Соотношение примерно составляет около 80-100 грамм на 100 литров. Точная пропорция подбирается по фактическим значениям тока в котле и показаниям сопротивления теплоносителя. Кроме того производители таких котлов предлагают специальный антифриз с точно выверенным составом солей.

Просмотр материалов …

Нужен пеллетный водяной котел с хорошими характеристиками? Росиндуктор – это автоматические пеллетные котлы от профессионалов.

Содержание

• Установка и монтаж пеллетных котлов
• Пеллетный водяной котел
• Автоматические пеллетные котлы (с автоматической подачей топлива)
• Двухконтурные пеллетные котлы
• Пеллетные котлы российского производства
• Пеллетный котел отопления — пеллетное отопление
• Котлы на пеллетном топливе – пеллетное топливо
• Пеллетные котлы длительного горения

Установка и монтаж пеллетных котлов

Пеллетные котлы – это разновидность твердотопливных отопительных котлов, быстро набирающие популярность благодаря своей невысокой цене и эффективности. Они работают на особом топливе – пиллетах.

Монтаж пелетных котлов необходимо осуществлять в отдельном, специально оборудованном утепленном помещении с нормальной влажностью. Основание под котел в нем должно быть изготовлено из негорючего материала, например бетона. Пеллетная установка ставится на небольшой подиум высотой около 20 см. От передней стенки котла до противоположной стены должно быть не меньше одного метра. Расстояние до других стенок рассчитывается так, чтобы обеспечить удобный доступ к отопительному оборудованию для его эффективного обслуживания.

Установка пеллетного котла состоит из подготовительного этапа, при котором подготавливают помещение и монтируют дымоход и вентиляцию. Затем монтируется сам котел. После этого производится обвязка котла – подключаются отопительные элементы и трубы ГВС. Последним этапом подключается дымоход с помощью патрубка, и проводятся пусконаладочные работы.

Пеллетный водяной котел

Существует два вида пеллетных котлов – конвекционные и водяные. Конвекционные прогревают воздух и могут использоваться для отопления отдельно взятой комнаты или небольшого по площади дома. Пеллетный котел с водяным контуром позволяет обогреть просторный дом, поскольку подключенные к теплообменнику трубы и радиаторы позволяют равномерно распределить тепло по всему дому.

Главным элементом является пеллетная горелка. Существуют ее различные модификации бытовые, промышленные и каминные. В зависимости от вида установленной горелки в пеллетных котлах можно использовать и другой вид топлива, например, опилки или дрова. Однако большинство производителей не рекомендуют часто пользоваться альтернативным топливом.

Автоматические пеллетные котлы (с автоматической подачей топлива)

Для существенного упрощения эксплуатации отопительного котла разработаны пеллетные котлы с автоматической подачей топлива. Такие котлы отличаются высокой экономичностью и простотой в использовании. Автоматика продвигает порции гранул в котел по мере сгорания.

Существуют электромеханические и энергонезависимые конструкции подачи топлива. Данное оборудование оснащается вакуумным насосом или червячной передачей. Пеллетный котел данного типа может работать в автономном режиме от 12 часов до нескольких месяцев.

Двухконтурные пеллетные котлы

Двухконтурные котлы используются для организации горячего водоснабжения и отопления там, где не предусмотрены центральные коммуникации. Безусловно, такой котел намного более практичен, чем конвекционный, но довольно громоздкий, поэтому требует отдельного помещения. Для того чтобы котел правильно работал необходима грамотная обвязка пеллетных котлов, которая состоит из труб и радиаторов, циркуляционного насоса, группы безопасности и дымохода.

Пеллетные котлы российского производства

Пеллетные котлы российского производства не уступают по своим характеристикам европейским производителям. Одним из крупнейших можно назвать ООО «Общемаш». Эта компания производит котлы под торговыми марками «Пересвет» и «Валдай». Последние имеют высокую мощность и работают на пеллетном топливе, однако в исключительных случаях можно использовать дрова, но при этом нужно быть готовым к снижению КПД.

Красноярский завод производит котлы под торговой маркой «Зота». Эти котлы отличаются высокой автоматизацией процесса работы и выдерживают самые жесткие условия эксплуатации и неприхотливы к качеству топлива. Кроме того такие котлы можно дополнительно укомплектовать GSM модулем.

Одной из старейших компаний на российском рынке является компания «Теплодар». Она производит котлы под торговой маркой «Куппер». Эти котлы поистине универсальны, поскольку могут преобразовываться в газовый отопительный прибор посредством замены горелки. Вся работа такого котла регулируется автоматикой.

Котлы «Пелетрон» существуют на рынке сравнительно недавно. Модельный ряд состоит из двух котлов мощностью 20 и 40 кВт, отличающихся компактными размерами. Встроенная система дымососа позволяет работать без дымохода, достаточно вывести трубу на улицу за стену. Большую популярность в России набирает пеллетный котел южно корейского производства «Китурами». Он прост в использовании, обладает высоким КПД и приемлемой ценой.

Расход пеллетных котлов за сезон зависит от различных параметров, таких как температура на улице, утепленности дома, наличия второго контура для ГВС и общей отапливаемой площади, но в целом можно сказать что для получения 1 кВт тепла следует сжечь 200 граммов гранул. Таким образом, для обогрева дома площадью 100 кв. м. за месяц потребуется от 550 до 850 кг пеллетов.

Пеллетный котел отопления — пеллетное отопление

Пеллетное отопление считается одним из самых экологичных и экономичных, после газового отопления. Тенденции современного топливного рынка говорят о том, что пеллетные отопление набирает все большую популярность, поскольку топливо доступно во всех отношениях, а эксплуатация таких котлов достаточно проста.

Существуют котлы, которые работают исключительно на пеллетах. Условно комбинированные модели позволяют использовать и другие виды топлива – брикеты или дрова. Комбинированные они имеют несколько камер сгорания для разного вида топлива. Такие печи имеют внушительные размеры и высокую стоимость.

Котлы на пеллетном топливе – пеллетное топливо

Пелетное топливо производит меньше золы и выделяет в два раза тепла по сравнению с обычной древесиной, поскольку при прессовании в пилетах остается чистый углерод. Кроме того пиллеты в два раза суше древесины. Высокая плотность позволяет спрессованным опилкам гореть дольше и тем самым производить больше тепла.

Альтернативой древесным пеллетам могут служить соломенные пиллеты, а также спрессованные гранулы из торфа, отходов пшеницы, лузги семечек.

Пеллетные котлы длительного горения

Пеллетные котлы длительного горения отличаются более высокой эффективностью и более легкой эксплуатацией . Время на отдачу тепла значительно увеличивается, поэтому добавлять топливо приходится реже. При полной загрузке топки длительность горения в таких котлах составляет двое – трое суток, а в некоторых случаях даже больше. Котлы длительного горения выделяют достаточно тепла, но имеют КПД немного ниже, чем устройства обычного горения.

Просмотр материалов …

ПИРОЛИЗНЫЙ КОТЕЛ – это система отопления, в которой нагрев теплоносителя происходит пиролизным горением. Нужен пиролизный твердотопливный котел с хорошими характеристиками? Росиндуктор – это пиролизные котлы длительного горения от профессионалов.

• Пиролизный твердотопливный котел
• Пиролизный котел — принцип работы
• Пиролизные котлы на дровах
• Лучшие пиролизные отопительные котлы
• Водяные пиролизные котлы
• Пиролизные котлы длительного горения
• Пиролизная печь – Пиролизная установка
• Пиролизное топливо – Пиролизный газ

Пиролизный твердотопливный котел

Пиролизный твердотопливный котел – один из эффективных и экологически безопасных способов обогрева жилых или производственных помещений. В пиролизном котле твердое топливо используется более рационально, а тепло от его сгорания идет в ход повторно. В таком котле может сжигаться любой вид твердого топлива, не зря на многих промышленных предприятиях используется именно пиролизная переработка отходов. Принцип пиролиза основан на дожигании газов за счет чего процесс передачи тепла длится дольше примерно на 10-12 часов, а выделение вредных веществ в атмосферу сводятся к минимуму.

Котел на пиролизном топливе работает практически без отходов, поэтому не нуждаются в частой чистке дымохода. Стоит учитывать, что такие котлы являются энергозависимыми, поскольку требуют наличия дымососа.

Пиролизный котел — принцип работы

Работа пиролизного котла строится на экзотермическом процессе, при котором за счет недостатка кислорода при сжигании твердого топлива образуется газ. В дальнейшем он смешивается с теплым вторичным воздухом в камере дожига. После того как дрова или уголь, опилочные или торфяные брикеты полностью разгорятся поступление кислорода уменьшается, а твердое топливо начинает медленно тлеть. Такой способ нагрева увеличивает время горения топлива и количество передачи тепловой энергии.

Пиролизные котлы на дровах

Согласно законам физики различные тела при нагревании и ограниченной подаче кислорода выделяют определенное количество газа. Больше всего пиролизного газа образуется при тлении древесины.

Лучше всего для топки котла использовать так называемые пиролизные дрова. Это поленья из древесины твердых пород, например дуба, ольхи или бука, а вот за счет высокого содержания смол хвойная древесина совсем не подходит для таких котлов. Средний расход дров за сезон для отопления небольшого частного дома будет равен 6-10 кубических метров.

Наибольшую эффективность имеют котлы с верхней загрузкой твердого топлива. В таких моделях с нижним горением также происходит подогрев и сушка дров, поэтому можно использовать не до конца просушенные поленья, примерно на 45 %. Это не будет влиять на эффективность горения и работу прибора. В котлах с нижней загрузкой можно использовать древесину с уровнем влажности не больше 20 %.

Лучшие пиролизные отопительные котлы

Отопительные котлы с пиролизным принципом горения, так же как и любые другие котлы выбираются по принципу мощности, а также типу загрузки дров, количеству контуров и материалу теплообменника. Лучшими европейскими брендами котлов можно назвать Будерус и Viessmann, Atmos и Wattek, Herz Firestar и Hargassner. Поскольку пиролизное отопление на сегодняшний день пользуется большой популярностью в России, отечественные производители подключились к производству таких котлов, поэтому без труда можно подобрать подходящую модель. Среди российских производителей лучшими можно назвать Буржуй-К и Zota. Стоит учитывать, что котлы российского производства в основном предназначены для сжигания дров с повышенной влажностью, поэтому порой их эффективность снижается особенно при нижней загрузке. Европейские производители изготавливают котлы очень прихотливые к качеству топлива.

Водяные пиролизные котлы

Пиролизные котлы с водяным контуром в отличие от конвекционных позволяют эффективно отопить частный дом. Вода в теплообменнике нагревается и поступает в трубы и радиаторы. После остывания она возвращается в котел. Такая непрерывная циркуляция позволяет равномерно обогреть все помещения. Кроме того существуют двухконтурные котлы с проточным или накопительным режимом нагрева. Они подогревают воду не только для отопления, но и для хозяйственных нужд. Стоит учитывать, что одноконтурный котел отличается большей производительностью и мощностью.

Пиролизные котлы длительного горения

Пиролизные котлы длительного горения обладают рядом достоинств, особенно если используются в доме удаленном от центрального газоснабжения. Они эффективно прогревают помещения, экономят топливо и их можно полностью автоматизировать.

Однако существует и ряд недостатков: для таких котлов необходимо отдельное помещение не только для самого оборудования, но и для хранения твердого топлива. Во-вторых, такие котлы необходимо периодически прочищать и регулярно опустошать поддон с золой. Ну и наконец, пиролизные котлы имеют высокую цену. Однако она с лихвой компенсируется будущей экономией и теплой атмосферой в доме.

Пиролизная печь – Пиролизная установка

Пиролизные печи используются не только для обогрева загородных домов, но в качестве специального оборудования для производства. Пиролизные установки чаще всего применяются на производстве и предназначены для сжигания покрышек, пластиковых отходов и отработанных масел. Такая установка является экологически безопасной, поскольку все вредные газы дожигаются в дополнительной камере. В пиролизной установке во время утилизации отходов образуются такие компоненты как газ, жидкое топливо или пиролизная жидкость, которая впоследствии может быть разделена на фракции различных нефтепродуктов, металлокорд, технический углерод. Для получения тепловой энергии в установке используются отходы древесины, шелуха сельхоз культур, отходы птицефабрики и прочие отходы с содержанием углерода более 27 %.

Пиролизное топливо – Пиролизный газ

Существуют различные виды пиролизных котлов. Некоторые из них работают только на дровах или на угле, а другие могут сжигать даже твердые бытовые отходы, и, по сути, являются универсальными утилизаторами отходов. Сжигается не только твердое топливо, но и газ, поэтому такой котел — экологичное решение для загородного дома. В процессе медленного тления дров образуется пиролизное топливо — газ, который дожигается в дополнительной камере, а сам котел выделяет больше тепла. Кроме того пиролизный газ используется в качестве жидкого топлива для котлоагрегатов и заменяет печное топливо.

Просмотр материалов …

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ – это система отопления, работающая на твердом топливе. Твердотопливное отопление является самым не дорогим, одна загрузка котла рассчитана на длительную работу (до 4 дней). Котлы на твердом топливе требуют постоянного контроля. Нужен твердотопливный отопительный котел с хорошими характеристиками? Росиндуктор – это твердотопливные котлы длительного горения от профессионалов! Длительное горение твердого топлива достигается за счет уникальной конструкции дровяного котла.

Содержание

• Твердотопливные котлы длительного горения
• Твердотопливные котлы для частного дома
• Водяные твердотопливные котлы (с водяным контуром)
• Лучшие твердотопливные котлы
• Твердотопливный отопительный котел
• Схема твердотопливных котлов
• Установка (обвязка) твердотопливных котлов
• Дымоход для твердотопливного котла
• Двухконтурные твердотопливные котлы
• Твердотопливные котлы российского производства – купить

Твердотопливные котлы длительного горения

Несмотря на широкое разнообразие отопительных систем, твердотопливные котлы до сих пор пользуются большой популярностью. На сегодняшний день вместо печей, в которые необходимо постоянно подбрасывать дрова используются более современные решения – котлы длительного горения. Они не нуждаются в постоянном контроле режима горения, регулировки потока воздуха или отслеживания температуры. Современные котлы в большинстве обладают автоматизированной системой, а процесс горения в зависимости от модели может проходить беспрерывно от 30 часов до 7 дней.

Твердотопливные котлы для частного дома

Отопление дома твердотопливным котлом осуществляется в условиях отсутствия газоснабжения, а также там, где по той или иной причине невозможно установить электрический котел. Кроме того дрова или уголь намного дешевле газа, дизеля или электричества, поэтому такой котел идеальное решение для загородного дома удавленного от центральных коммуникаций. Твердотопливные котлы способны полноценно заменить газовые нагреватели в частных домах. Твердотопливные котлы длительного горения бывают нескольких видов – с ручной или автоматической подачей топлива, а также отличающихся методом горения и разновидностью топлива.

Водяные твердотопливные котлы (с водяным контуром)

Твердотопливные котлы с водяным контуром позволяют организовать систему горячего водоснабжения. Такие котлы используются не только для ГВС, но и для организации системы теплый пол. Котлы такого типа могут быть двух видов: проточные и с накопительной системой, т.е. к котлу подсоединяется бойлер. Кроме того если подбирается котел с водяным контуром, то стоит отдать предпочтению системе с отдельной подачей воды в отопительные приборы. Таким образом, можно организовать систему горячего водоснабжения в летнее время без нагрева радиаторов.

Лучшие твердотопливные котлы

Большое количество различных видов твердотопливных котлов позволяют подобрать оптимальную модель, подходящую для вашего дома. Особо важным параметром при выборе, конечно, является мощность котла. Не стоит выбирать котел точно под площадь помещения, лучше выбрать прибор немного большей мощности, так нагрев дома будет проходить намного быстрее, а загружать дрова потребуется намного реже. Особенно это касается двухконтурного котла, ведь мощности должно хватить не только на обогрев дома, но и ГВС. Лучший твердотопливный котел для частного дома будет тот, который полностью отвечает вашим нуждам в создании комфортной и теплой атмосферы.

Твердотопливный отопительный котел

Котлы отопления твердотопливные бывают нескольких видов: пеллетные, пиролизные, длительного горения и традиционные. Все они работают на доступном твердом топливе и отличаются только способом горения.

Пеллетные котлы используют в качестве топлива специальные спрессованные древесные гранулы – пеллеты. Пиролизные отопительные приборы оснащены двумя камерами горения. В одной из них при недостатке кислорода сжигаются дрова, в результате этого топливо выделяет пиролизный газ, который направляется во вторую камеру для дожига, тем самым генерируется больше тепла. Котлы длительного горения способны работать без дозагрузки от нескольких десятков часов до нескольких дней.

Схема твердотопливных котлов

Системы твердотопливных котлов могут отличаться в зависимости от наличия водяного контура. В любом котле такого типа есть зона горения, над которой расположена дверца загрузки топлива, а снизу – вентиляционное отверстие, в некоторых моделях устанавливается вентилятор-нагнетатель. Каждый твердотопливный котел оборудован зольной камерой и техническими дверцами для очистки печи от сажи. В верхней части котла обычно устанавливается теплообменник и выводной патрубок для дымохода.

Установка (обвязка) твердотопливных котлов

Установка котла – довольно ответственная и сложная процедура, ведь от нее зависит насколько долго и эффективно прослужит отопительное оборудование. Твердотопливный котел обязательно устанавливается жаропрочный пол, например, на специально подготовленный бетонный пьедестал.

Обвязка твердотопливных котлов подразумевает подключение всех необходимых элементов нагревательной системы. Это трубопровод, система контроля температуры теплоносителя и воздуха, датчики, насос и различные клапаны, а также расширительный бак или бойлер. Котлы на твердом топливе могут быть монтированы в отопительную систему открытого или закрытого типа. Завершающим этапом установки проводится присоединение котла к дымоходу. Грамотная обвязка и правильное подключение твердотопливного котла способно не только продлить срок эксплуатации оборудования, но и увеличить время горения топлива.

Дымоход для твердотопливного котла

Дымоходы для твердотопливных котлов могут быть расположены внутри или вне зданий. Для того чтобы удаление дыма было максимально эффективным необходимо правильно рассчитать высоту дымохода, подобрать диаметр трубы, учесть длину разгонного участка и утеплить дымоход. Все эти параметры уже учтены фирмой производителем, поэтому при установке необходимо точно следовать инструкции.

Если длина дымохода будет слишком маленькой, то и тяга в топке котла будет недостаточной, а вот если его излишне увеличить, то тепло просто будет улетать в трубу без отдачи теплообменнику. Достаточно сильно на вытяжке сказывается диаметр трубы, увеличение или уменьшение на 2-3 см сильно ухудшает эффективность тяги. Стоит иметь в виду, что при наружном размещении дымохода его утепление сократит теплопотери.

Дымоход может быть сделан из кирпича, стали, керамики или даже стекла. Наилучшим вариантом является дымоход с керамическими секциями. Такая труба не подвержена коррозии, ей не страшен конденсат, керамика огнестойка и долговечна.

Двухконтурные твердотопливные котлы

Двухконтурные твердотопливные котлы применяются для полноценного отопления частного дома и организации горячего водоснабжения. Причем стоит выбирать котел с двухконтурной системой, которая позволяет отдельно отапливать помещение или только нагревать воду. Данные котлы могут нагревать теплоноситель в проточном или накопительном режиме. Стоит учесть, что твердотопливные такие котлы не позволяют максимально точно настроить температуру воды, поэтому к системе подключается дополнительный бойлер косвенного нагрева.

Твердотопливные котлы российского производства – купить

Доля отечественных котлов на рынке составляет около 30-40 % остальные – немецкого и чешского производства. Несмотря на это котлы российского производства составляют достойную конкуренцию импортным производителям, поскольку не только адаптированы к нашим условиям, но и требования к качеству древесины у них намного ниже. Модели твердотопливных котлов российского производства соответствуют всем требованиям норм безопасности. Купить твердотопливный котел можно не только отечественного, но и зарубежного производства, однако их цена на порядок выше российского аналога, поэтому при выборе котла стоит больше внимания уделять не производителю, а предлагаемым характеристикам – мощности, надежности, автоматизированности и легкости в эксплуатации.

Торговая марка Лемакс производит простое, компактное и надежное оборудование, отличающееся приемлемой ценой. Загрузка топлива осуществляется с торца или сверху. Котлы могут работать на любом виде топлива – буром угле, брикетах дровах. Однако стоит учитывать, что в таких котлах топливо очень быстро прогорает.

Котлы Теплодар занимают ведущие позиции на рынке, поскольку на одной загрузке могут работать от 30 часов до 5 суток в зависимости от вида загруженного топлива – дров, угля или брикетов. Вся линейка отопительного оборудования делится на два вида – бюджетное «Уют» и универсальное «Куппер». Последние могут быть переоборудованы на пеллетную или газовую систему отопления.

Твердотопливные котлы Сибирь в первую очередь привлекают своей ценой. Кроме того они компактны и довольно просты в использовании. Данные котлы требуют периодического контроля процесса горения и своевременно подкладывать топливо. Зато можно использовать любой вид твердого топлива, а также подсоединить ТЭН для организации горячего водоснабжения. Котлы оборудованы варочной поверхность, поэтому они отлично вписываются в пространство кухни. Котлы Будерус – прочные и надежные устройства, позволяющие отапливать большие площади. Они просты в обслуживании и эксплуатации и являются полностью энергонезависимыми. Эти отопительные устройства занимают лидирующие позиции на российском рынке.

Просмотр материалов …

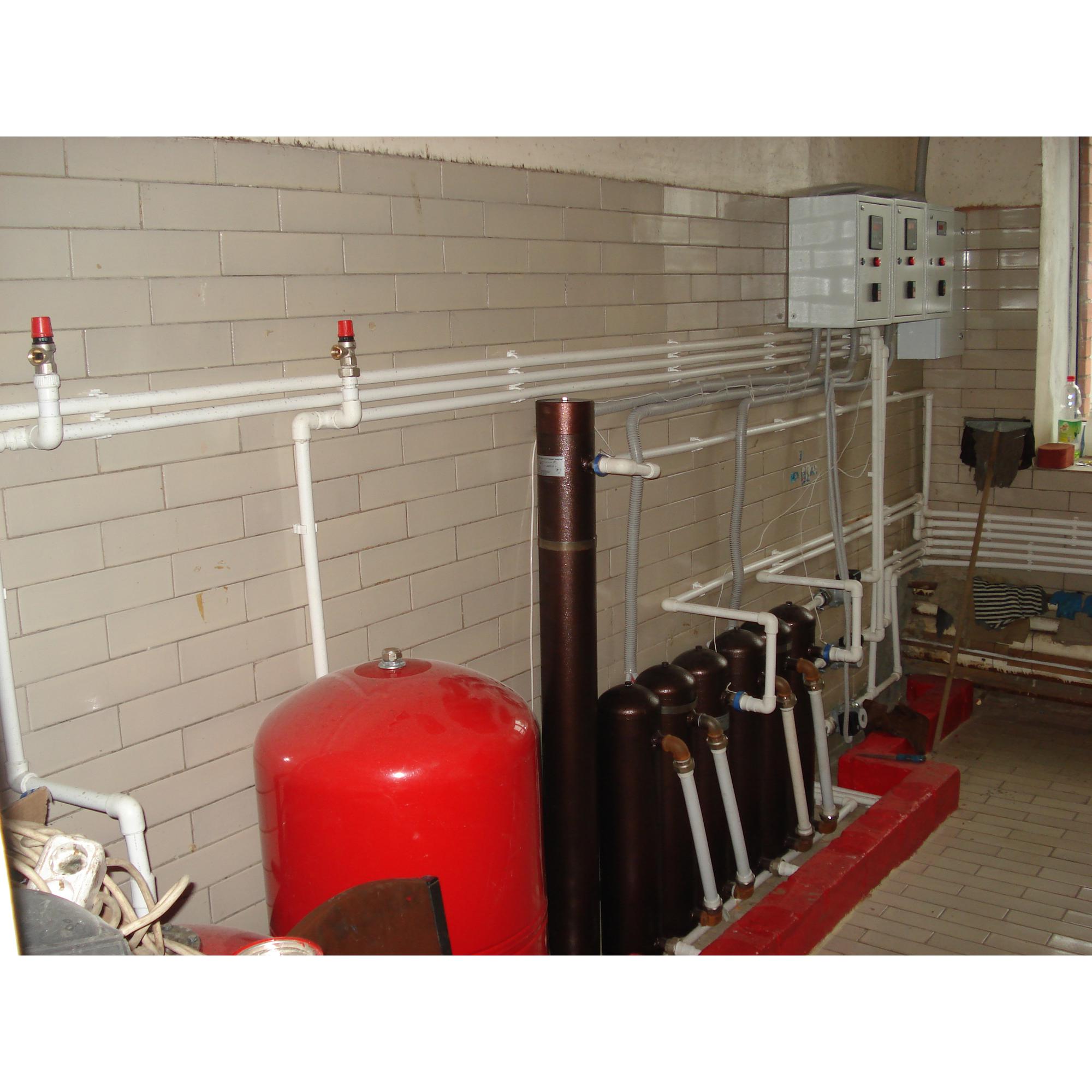

Индукционные котлы

Организация автономной отопительной системы, как правило, сопровождается решением таких задач, которые позволили бы наладить эффективную и экономичную схему с минимальными потерями, а также расходами на топливо. Желательным является также снижение расходов на запчасти оборудования. Иными словами, каждому владельцу загородного жилья хотелось бы, чтобы его котел отопления был прост, удобен, эффективен, экономичен по ресурсам, а также работал десятилетиями без поломок и других проблем. В поисках решений, которые бы могли удовлетворить все вышеперечисленные требования, часто обращаются к индукционному отоплению, где главную роль играет электрический индукционный котел.

Принцип действия индукционного котла действительно исключает целое множество минусов всех привычных котлов на твердых, жидких и газовых сортах топлива. Котел работает на преобразовании электромагнитной энергии в тепловую и при этом не отличается сложной, дорогой или замысловатой эксплуатацией.

Принцип действия индукционных котлов

Индукционный котел состоит из трансформатора (индуктора) с медной обмоткой тороидального типа и металлического корпуса. Под металлической оболочкой располагается слой теплоизоляции и электроизоляции. Трансформатор состоит из сердечника с двойной стенкой (толщина стенок составляет не менее 10 мм). Тороидальная обмотка, которая также является первичной, принимает непосредственное участие в преобразовании электрического поля в магнитное. В роли вторичной обмотки выступает корпус, который передает максимальный объем тепловой энергии теплонесущей жидкости.

Индукционные котлы бывают как бытовыми, так и промышленными. Особенности тороидальной обмотки позволяют изготавливать агрегаты со сравнительно небольшими габаритами для всех вариантов применения.

Со стороны конструкции индукционные котлы отличаются от котельных агрегатов с более или менее классическим устройством. Основная разница состоит в том, что в устройстве агрегата отсутствует нагревательный элемент, следовательно, котел работает лучше, так как лишен весьма «износчивых» деталей.

Обычная комплектация индукционного котла включает полупроводниковый преобразователь, автоматические выключатели, а также электронный терморегулятор и температурный датчик.

Принцип действия индукционного котла основывается на явлении электромагнитной индукции. Индукционное отопление организуется при помощи такого котла следующим образом:

1. Электричество в виде переменного тока поступает на инвертор индукционного котла.
2. Электроэнергия течет через тороидальную обмотку — образуется электромагнитное поле.
3. Электромагнитное поле нагревает стальной сердечник, температура которого быстро поднимается до +750 оС (в среднем за 7-10 минут).
4. Теплоноситель проходит через патрубок, приваренный в нижней части котла, и принимает образовавшееся тепло от металлического сердечника.
5. Нагреваясь, теплонесущая жидкость поднимается наверх от котла по системе отопления и устремляется в окончательные точки, приборы отопления (радиаторы). Индукционное отопление может быть организовано как в естественных, так и в системах с принудительной циркуляцией теплоносителя (в последних устанавливаются циркуляционные насосы).

Принцип действия индукционного котла характеризует эти агрегаты как одни из самых эффективных; котельные установки гораздо быстрее вырабатывают тепло, при этом износ системы и рабочих элементов является минимальным. Стальной сердечник не собирает на себя накипь и другие осадки ввиду вибрации за счет вихревых потоков. Ориентировочный объем тепла, который вбирает в себя теплоноситель, равен приблизительно 98 %.

Характеристики индукционных котлов

Среди множества отопительных приборов, которые так или иначе предлагают эффективное тепло, индукционное отопление славится необычайной производительностью:

• Индукционные котлы обладают КПД в 99 %.
• Ввиду такой характеристики индукционных котлов, как отсутствие нагревательного элемента, агрегаты обладают длительным сроком эксплуатации.
• Статичные по своей конструкции рабочие элементы индукционного устройства (медная обмотка, металлический сердечник) лишены механического износа. Плюс ко всему, такая особенность совершенно исключает необходимость в частом поиске запасных деталей и комплектующих.
• В сравнении с электрическими котельными агрегатами со встроенным боком ТЭН теплонесущий металлический сердечник индукционных котлов в десятки раз больше и компактнее. Особенности формы стального сердечника исключают появление толстого слоя накипи или неотвратимых осадков, как это нередко происходит с ТЭНами, погруженными в воду.
• Индукционные котлы отличаются компактными размерами. Благодаря особенностям формы, их габариты не идут ни в какое сравнение размерами с обычных бытовых котлов.
• Исключено появление течи ввиду стальной конструкции.
• Индукционные котлы работают в любом случае, даже при низком напряжении в сети.
• Рабочие характеристики индукционного котла позволяют ему очень быстро поднимать температуру теплоносителя (буквально за 10 минут).
• Рабочие детали индукционного котла отопления изолированы между собой настолько, чтобы исключить вероятность пожара или выхода оборудования из строя.
• Принцип действия индукционного агрегата не требует наличия какого-либо дополнительного оборудования в отличие от котлов на жидком и твердом топливе, где всегда нужны дымоход и емкость под жидкое горючее. Отсутствие «материального» топлива также не требует никаких технических процедур, связанных с уборкой золы и продуктов горения.
• При правильной эксплуатации срок службы индукционного котла составляет не менее четверти века (около 25-30 лет).
• В индукционном бытовом отоплении можно использовать любые распространенные теплонесущие жидкости, которые применяются в современных отопительных системах (например, вода, антифриз, масло). При этом замена теплоносителя рекомендуется не чаще чем раз в 10 лет.
• Особенности работы и характеристики индукционных котлов позволяют им оставаться одними из самых бесшумных устройств.
• Индукционные агрегаты полностью защищены от выхода из строя, перегрева и возникновения критических аварийных ситуаций.
• Для максимального удобства пользования индукционные котлоагрегаты включают в свое устройство электронные системы управления с использованием нескольких транзисторов, которые, в свою очередь, позволяют максимально автоматизировать отопление и обеспечить по-настоящему длительную эксплуатацию котла.
• Индукционные котлы отлично работают во всех закрытых системах отопления.

Благодаря выдающимся эксплуатационным характеристикам, индукционные модели котлов обросли большим количеством мифов. К некоторым неправдоподобным легендам относят:

• Уникальность и новизну агрегата. На самом деле электромагнитная индукция была открыта чуть меньше 100 лет назад. Примерно столько же существуют печи с индукционным принципом работы. А котлы, работающие по этому принципу, начали активно использоваться в 1980-90-е гг. За время развития бытовые модели претерпели некоторые конструкционные изменения, однако остались такими же компактными и эффективными.
• Магнитное поле, которое образуется при работе котла и способно негативно влиять на теплоноситель и отдельные детали отопительной системы. Для устранения этого недостатка котел облачен в толстый металлический кожух.
• Удивительную экономичность агрегата, связанную с тем, что индукционные котлы расходуют на 20-30 % электроэнергии меньше. Индукционные агрегаты действительно могут работать в экономичном режиме благодаря небольшому объему теплонесущей жидкости и большой площади нагрева, но на электроэнергии это никак не отражается. Более того, некоторое количество энергии, как в других отопительных агрегатах, будет выходить в виде небольших теплопотерь.

Отопление на основе индукционного агрегата можно смело охарактеризовать как очень эффективную систему. Индукционные котлы отопления отлично зарекомендовали себя на ниве бытовых систем. Для того чтобы разработать свою систему и выбрать наиболее подходящую модель, необходимо воспользоваться помощью специалистов по подбору оборудования.

Индукционный котел: как выбрать и правильно его установить?

Электрический котел, без всякого сомнения, прекрасная альтернатива газовому или твердотопливному оборудованию. Но есть у него существенный минус – большое потребление электроэнергии. В процессе поиска способов сократить расход электричества, был изобретен индукционный котел.

Справедливости ради стоит отметить, что принцип индукционной печи был придуман довольно давно, еще в 1887 году, и применялись они только в промышленности. Развитие технологического процесса позволило создать компактные модели нового поколения, пригодные для бытового применения, например, отопления частного дома.

Содержание

Устройство и принцип действия

Основной элемент индукционного котла – трансформатор с тороидальной обмоткой. Само устройство такого котла состоит из таких элементов:

• Корпус агрегата, который изготовлен из металла.
• Слой электрозащиты и теплоизоляции.
• Сердечник, представляющий собой ферримагнитные трубки.

Обмотка сердечника выступает в роли первичной обмотки, а вторичной является корпус котла. В комплекте также идут:

• Автоматические выключатели.
• Температурный датчик, который встраивается в корпус котла.
• Электронный терморегулятор.

В роли теплоносителя в такой системе может выступать не только обычная вода и антифриз, но и масло.

Принцип действия

В названии индукционный электрокотел, заложен принцип его действия – электромагнитная индукция. При подаче напряжения происходят следующие процессы:

• Создается электромагнитное поле.
• Сердечник нагревается до температуры 750 °C.
• Теплоноситель поступает через специальные патрубки и, проходя через сердечник, нагревается, передавая затем тепло радиаторам отопления дома.

Такой способ нагрева позволяет нагреть большой объем теплоносителя за короткий отрезок времени. При этом создающиеся конвекционные потоки позволяют обходиться без циркуляционного насоса.

Совет! Отсутствие циркуляционного насоса оправдано в небольших системах отопления. При отоплении индукционным котлом двухэтажного дома, его наличие обязательно.

Сначала рассмотрим положительные характеристики индукционных котлов:

• Высокий и постоянный КПД: до 99%.
• Такой котел не нуждается в обустройстве дымохода.
• Отсутствие подвижных и нагревательных элементов способствует высокой надежности и долговечности систем нового поколения.
• Бесшумность работы.
• Низкая инерционность системы позволяет экономить энергоноситель.
• Для установки индукционного котла не требуется отдельное помещение.
• Высокочастотная вибрация сердечника препятствует образованию накипи.
• Доступный монтаж не требует особых знаний и навыков.
• Высокий уровень пожаробезопасности в связи с отсутствием открытого огня и нагревательных элементов.

Как и все оборудование, индукционный котел отопления имеет не только плюсы, но и минусы, к которым относятся:

• На первом месте, конечно же, высокая стоимость таких котлов. Более привычный электрический тэновый котел стоит в 1,5 раза дешевле.
• Подключение производится только в закрытую систему отопления дома. При этом давление в ней нужно контролировать и держать ниже 0,3 Мпа.
• Значительный вес при малом размере. Этот факт следует учитывать при креплении котла на стену.
• Генерация помех во всем радиодиапазоне в радиусе нескольких метров (в зависимости от мощности котла). Такие помехи для человека абсолютно безопасны.

Совет! Основное преимущество аппаратов индукционного типа – быстрый и экономичный нагрев большого объема теплоносителя, для чего другим видам котлов понадобилось бы значительно больше времени. Именно это качество нашло свое применение в индукционных проточных водонагревателях.

Помощь в выборе котла

В связи с новизной такого оборудования, на отечественном рынке представлено всего два бренда:

1. ВИН – производитель ООО «Альтернативная энергия». Этот вихревой нагреватель (именно так расшифровывается аббревиатура) потребляет преобразованное высокочастотное напряжение. На выходе из катушки это дает резкий скачек напряженности ЭМП и усиление поверхностных токов Фуко. Это позволяет корпусу и всем внутренним деталям, которые специально сделаны из особого ферримагнитного сплава, практически мгновенно разогреваться и передавать тепловую энергию теплоносителю. Можно сказать, что все узлы конструкции агрегата выступают как один теплообменник, это объясняет его высокую эффективность.
2. SAV – производитель ЗАО «НПК «ИНЭРА». Этот индукционный котел состоит из короткозамкнутого лабиринта труб с теплоносителем, который выступает в роли вторичной обмотки. Переменный ток, сгенерированный в этой обмотке, дает возможность быстрого разогрева поверхности теплообменника. Благодаря разветвленному лабиринту труб в теплообменнике, теплоноситель, проходя через него, быстро нагревается, что объясняет высокий КПД этого вида котла. Благодаря закону самоиндукции, аппарат нового поколения позволяет катушке самостоятельно индуцировать необходимую реактивную мощность. Это позволяет использовать этот вид индукционных котлов в энергосетях с пониженным напряжением, что дает ощутимый результат при работе в сельской местности со слабыми электрическими подстанциями.

Все индукционные электрокотлы различаются по мощности и количества фаз подключения:

• Однофазные: мощность 2,5–7 кВт.
• Трехфазные: мощность 7–60 кВт.

Помимо стандартной автоматики (автоматических размыкателей), индукционный котел может комплектоваться электронным программатором. Этот прибор позволяет устанавливать режим работы котла на всю неделю, а при необходимости, осуществлять регулировку дистанционно – по GSM-каналу.

Расчет мощности котла

Чтобы рассчитать мощность системы максимально точно, необходимо приглашать специалистов. Но легко можно произвести приблизительный расчет, которого будет вполне достаточно. Для этого на каждый квадратный метр отапливаемой площади должно приходиться 60 Вт мощности котла.

Такой мощности вполне достаточно, ведь КПД очень высок и не снижается в процессе эксплуатации.

Совет! При выборе индукционного котла, необходимо уточнять толщину стенок сердечника. Оптимальная толщина – 10 мм. Такой сердечник гарантирует долгую и бесперебойную работу системы отопления дома.

Установка и подключение

Установка котлов такого типа довольно проста, но требует соблюдения определенной технологии:

• Монтаж производится только в закрытую отопительную систему.
• Обязательно оборудование такой системы расширительным баком типа экспанзомат.
• Целесообразность наличия циркуляционного насоса зависит от системы наклона труб отопления дома. В некоторых случаях при соблюдении правильного уклона, можно обойтись естественной циркуляцией.
• Необходимо выставить индукционный котел вертикально. При этом крепление к стене происходит через специальные «уши» или обычными хомутами, в зависимости от модели.
• При этом важно выдержать свободное расстояние между котлом и стенами: по бокам – не менее 30 см, сверху и снизу – не менее 80 см.
• Закрепляя агрегат, следует учитывать его солидный вес и выбирать для монтажа надежную несущую стену.

Подключение котла к системе отопления

Особенностью индукционного котла является тот факт, что выполнять обвязку из металлических труб нет необходимости. Можно выполнять подключение сразу металлопластиковыми или пластиковыми трубами:

• Патрубок, расположенный в верхней части корпуса, подсоединяется к подаче горячего теплоносителя в систему отопления дома.
• Затем к патрубку, расположенному в нижней части котла, подсоединяется труба отопления обратной подачи.
• На отрезке не более 80 см от выходного патрубка необходимо установить группу безопасности агрегата. Набор приборов, присутствующих в этой группе стандартный для всех видов котлов: автоматический предохранительный клапан, манометр и воздухоотводчик.
• После группы безопасности можно, но необязательно, сделать замыкание контура (соединение горячей подачи с обраткой). В некоторых аварийных случаях наличие малого контура предохраняет индукционный электрокотел от перегрева.
• В любом случае установка запорной арматуры происходит после смонтированной группы безопасности.

Далее, переходим к установке вспомогательных приборов на трубу обратной подачи. На малом контуре или перед запорной арматурой на обратку последовательно монтируются следующие приборы:

1. Расширительный бачок.
2. Фильтр-отстойник.
3. Бронзовый фильтр грубой очистки.
4. Циркуляционный насос.
5. Датчик потока. Наличие в системе этого датчика позволяет контролировать циркуляцию теплоносителя и отключать котел в случае ее прекращения.

Более детальная схема подключения содержится в прилагаемой производителем инструкции, которую необходимо изучить перед началом установочных работ.

Электрическое подключение

Выполняя электрические подключения, необходимо использовать провода указанного в инструкции сечения. Электронные системы управления подключаются при помощи специальных разъемов, идущих в комплекте с оборудованием.

Совет! Важным моментом монтажа индукционного аппарата является подключение заземления. Его необходимо выполнить отдельным проводом (оптимально шиной) и подсоединить к существующему заземлению дома.

Обслуживание индукционных котлов

Как такового обслуживания индукционный котел не требует. Единственное, что можно порекомендовать в этом вопросе, это периодически проверять надежность заземления и электрические соединения.

В заключение стоит отметить, что индукционные котлы нового поколения идеально подходят для отопления дома, где хозяева подолгу отсутствуют или бывают наездами. Экономичность, автономность и безопасность такого вида отопительного оборудования вполне оправдывают его довольно высокую стоимость. А если использовать в такой системе в качестве теплоносителя антифриз, то заморозка ей точно не грозит.

Индукционный котел — выгодная альтернатива или разочарование? | Отопление

Поиск дополнительных источников тепла долгое время оставался одной из самых актуальных проблем в отоплении домов. Использование природных ресурсов в качестве источников энергии не только всегда доступно, но зачастую и экономически невыгодно. Однако с созданием энергоэффективных индукционных отопительных котлов у потребителей появился шанс по-новому взглянуть на возможности отопительного оборудования, как в функциональном, так и в эксплуатационном отношении.

Что такое индукционный котел

Как следует из названия, работа индукционного котла основана на принципе электромагнитной индукции. Роль генератора выполняет индуктивность змеевика, а интенсивность теплообмена усиливается за счет лабиринта труб и многослойной конструкции котла.

Наружная часть индукционного оборудования выполнена из металлического кожуха, стенки которого изнутри облицованы двумя слоями: теплоизоляционным и электроизоляционным. Внутри корпус выполнен в виде двух вставленных друг в друга сердечников из ферромагнитных стальных труб с очень толстыми стенками. Пространство между трубками заполняется водой, поступающей по трубе в нижней части котла.

Внутренняя трубка снабжена тороидальной катушкой, которая под действием электрического тока создает высокочастотное магнитное поле. Вихревые токи, возникающие в результате роста сопротивления, способствуют нагреву поверхности обсадной трубы и омыванию ее водами. Таким образом, наружная труба выступает в роли нагревательного элемента, а вода – теплоносителя.

Особенности метода индукционного нагрева

Первые нагреватели индукционного типа появились на рынке отопительного оборудования в конце прошлого века. Хотя с тех пор прошло еще не так много времени, популярность индукционных котлов неуклонно набирает обороты, значительно превосходя альтернативное электрическое отопление.

Такой любовью потребителей индукционные нагреватели обязаны, прежде всего, особому эффекту, который позволяет использовать магнитную индукцию. И не только в почти мгновенном нагреве теплоносителя, но и в высокоэффективных индукционных котлах. Ведь благодаря дополнительной мощности, вырабатываемой в резонансном контуре, количество потребляемой энергии снижается в несколько раз по сравнению с другими современными способами обогрева помещений.

Поэтому индукционные нагреватели рекомендуются для использования в жилых домах и зданиях, производственных и административных объектах на территории объектов с повышенными требованиями к экологической безопасности, а также в технологических системах, в том числе с применением промежуточного теплоносителя.

Чемодан «для»

Учитывая, что современный рынок отопительного оборудования предлагает невероятное количество видов и типов устройств для отопления, не лишним будет проанализировать характеристики индукционных котлов, с практической, то есть потребительской точки зрения. Рассмотрим сначала аргументы в пользу приобретения и использования индукционных агрегатов. А их, как оказалось, немало:

• Полное отсутствие отложений и прочих отложений. За счет магнитного поля, создаваемого высокочастотной вибрацией, энергия индукции вытесняется на внутреннюю поверхность стенок котла, где происходит взаимодействие с теплоносителем. Таким образом, скорость теплопередачи остается стабильной независимо от продолжительности эксплуатации.
• КПД индукционного котла стабилен на протяжении всего периода эксплуатации и составляет около 98-99%.
• Индукционная кастрюля относится к классу энергосберегающего оборудования. Стоимость обеспечивается высоким коэффициентом мощности, который характеризуется частотой используемого тока. В результате эксплуатационные расходы снижаются на 30%.
• Нагревательные приборы индукционного типа не чувствительны к показателю напряжения и могут полноценно работать как в сети постоянного, так и переменного тока.
• Конструкция индукционного котла представляет собой полностью герметичный корпус, что исключает вероятность каких-либо протечек.
• В устройстве не предусмотрено перемещение котла и ТЭНов, контактирующих с теплоносителем, что исключает необходимость проведения ремонтных работ ни в межсезонье, ни в отопительный сезон, столь дорогостоящих для владельцев других типов отопительных приборов. .
• Степень пожароопасности и индуктивности электрооборудования относят к соответствующим второму классу. Это очень высокий показатель, позволяющий установить оборудование в любом помещении.
• Эксплуатационные возможности индукционных котлов определяются самими производителями в период от 25 лет и выше.
• В качестве теплоносителя для индукционных котлов может использоваться практически любая жидкость, то есть не только вода, но и масло, или антифриз, а значит, эксплуатация индукционного оборудования возможна при любых температурных режимах. При этом жидкость не требует предварительной подготовки, а ее замену достаточно проводить каждые десять лет.
• Подключение к другим котлам индукционного нагрева не ограничено.
• Абсолютно бесшумная работа.
• Высокий уровень экологической безопасности.
• Монтаж и эксплуатация индукционного котла просты, не требуют специальных навыков или переделки. существующую систему отопления и обеспечить абсолютно. автономное получение как тепла, так и горячей воды.

Аргументы «против»

Несмотря на уникальность и универсальность, считать индукционные котлы совершенным оборудованием было бы неправильно, – некоторые недостатки все же есть, и они есть.

Одним из основных недостатков индукционных котлов является их значительный вес и большие размеры. Ведь масса различных моделей устройств колеблется от 20 до 80 кг.

С другой стороны, после установки вряд ли кто-то будет волновать потребителей своей массы – эксплуатация индукционных котлов не требует их перемещения. Более того, использование современных технологий приведет к выпуску моделей компактных размеров, обеспечивающих возможность крепления на стену, что способствует существенной экономии монтажного пространства.

Второй, и довольно серьезный недостаток индукционных котлов, — высокая цена. Это факт – среди устройств альтернативного тока электрическое отопление, индукционное оборудование входит в список самых дорогих.

Однако есть и другая сторона медали. В то время как покупка индукционного котла сопряжена пусть с высокими, но единоразовыми финансовыми вложениями, приобретение некоторых других видов отопительных приборов требует больших усилий и затрат. Например, такие как получение соответствующих разрешений на монтаж и прокладку коммуникаций, а также монтаж и годовое сервисное обслуживание.

Кроме того, в список недостатков индукционных котлов входит их способность создавать волновые помехи. Хотя дальность таких помех составляет всего несколько метров, но этот фактор может быть важен для сохранения самочувствия людей, склонных к восприятию магнитных волн. В таких случаях проблема решается, если индукционное оборудование установить в отдельном помещении.

Что важнее – выбор индукционного котла или неправильная установка?

Котлы индукционного типа бывают двух видов: однофазные мощностью 2,5-7 кВт и трехфазные мощностью от 7 до 60 кВт. Показатель требуемой мощности определяется по принципу: на каждый квадратный метр отапливаемой площади должен приходиться шестидесятиваттный котел. Этот параметр необходимо учитывать при выборе индукционного оборудования.

Наряду с этим важно знать некоторые правила его установки:

• котлы индукционного типа предназначены для закрытых систем отопления, оборудованных насосом для принудительной циркуляции.
• Заземление – обязательная установка индукционной фазы котла.
• Крепление к стене должно быть строго вертикальным.

Благодаря индукционному нагревателю обогрев любых помещений стал простым, доступным и надежным. А их мелкие недостатки с лихвой компенсируются высокими потребительскими характеристиками: экономичностью, простотой обслуживания, максимальной безопасностью и минимальными материальными затратами.

См. также:

Отопление частных домов

Газовые настенные котлы отопления. Обзор и сравнение ведущих производителей газовых котлов

Стоимость дизельного топлива как фактор в пользу автономного отопления

Индукция эффективнее, чем калорифер или газ? Сравнение энергоэффективности печей

Развенчание мифа о том, что индукция более эффективна, чем электрическая катушка

Министерство энергетики США (DOE) оценило эффективность электрической катушки примерно в 74-77%, а индукцию в 84%. ¹ Полезные исследования показали аналогичные результаты примерно 80-81% эффективности для индукции. ² (Кроме того, газовые плиты менее эффективны, чем электрические плиты в момент использования. Когда вы используете газовую плиту с посудой, около 60% энергии пламени тратится впустую в виде тепла, которое повышает температуру вашей кухни. воздух, если он не вентилируется; однако, если вы рассматриваете всю систему от электростанции до печи, газ не обязательно менее эффективен, чем электрическая катушка или индукция.) ³

Тем не менее, Министерство энергетики рассмотрело новые протоколы испытаний, согласно которым индукционные плиты не более эффективны, чем электрические змеевики. ⁴ Другое недавнее исследование, проведенное отраслевым научно-исследовательским институтом, показало, что змеевик может быть более энергоэффективным, чем индукционный, при кипячении воды в кастрюлях, которые полностью покрывают диаметр змеевика. ⁵

Для собственного теста я кипятил воду на двух переносных горелках (одна электрическая, другая индукционная) одинаковой мощности и времени, какая кастрюля закипала быстрее. Я измеряю энергопотребление с помощью энергомониторов. Находясь немного выше уровня моря, я решил, что определяю «кипение» как достижение 211 градусов по Фаренгейту (99,44 градуса Цельсия).

МЕТОДОЛОГИЯ

Моя испытательная установка состояла из электрической одноконфорочной горелки IMUSA USA GAU-80305 мощностью 1100 Вт, черного цвета, портативной индукционной плиты Vollrath Mirage Pro 59500P мощностью 1800 Вт, пары 4-квартовых кастрюль Sitram Profiserie Серия Profiserie здесь), пара мониторов потребления электроэнергии P3 P4400 Kill A Watt, часы Polder 898-95, таймер и секундомер черного цвета и двойной измеритель температуры Fieldpiece ST4.

Катушка против теста эффективности индукции Катушка против теста эффективности индукции Катушка против теста эффективности индукции Катушка против теста эффективности индукции Катушка против теста эффективности индукции Катушка против теста эффективности индукции

Я налил 2,545 кг (около 2,7 кварт) воды в каждый горшок, брызгая водой туда и обратно между ними, пока каждый из них не стал весить 3685 граммов (8,124 фунта) без крышки. (Каждая банка весила 1140 граммов пустой.) Я оставил их накрытыми примерно на 18 часов, чтобы убедиться, что они имеют ту же температуру, что и комнатная температура в начале моего теста (78 градусов по Фаренгейту). Оба горшка все еще весили 3685 граммов без крышки на следующий день (мои весы округляются до ближайших 5 граммов). Диаметр нижнего диска каждого горшка превышал диаметр катушки примерно на дюйм. Я тщательно отцентрировал каждую кастрюлю по центру каждой горелки.

Спиральная горелка IMUSA была рассчитана на 1100 ватт, но змеевиковая горелка на «высоком» уровне потребляла всего около 1000 ватт. В отличие от более дешевых змеевиковых горелок, IMUSA требует много времени, прежде чем его тепловая защита сработает, чтобы циклически включаться и выключаться; он поддерживал довольно стабильную мощность на протяжении всего теста (в среднем 991 Вт). Чтобы имитировать потребляемую мощность IMUSA, я установил мощность Vollrath на 50 процентов, что потребляет примерно ту же мощность (в среднем 984 Вт). Оба были подключены к идентичным мониторам энергии Kill-A-Watt, которые были подключены к идентичным сверхмощным удлинителям от цепей на 120 вольт (15 ампер).

На протяжении всего теста я измерял температуру в центре воды в каждом горшке. В данных есть некоторая неровность, которую я приписываю флуктуациям при появлении конвекционных потоков и ошибке округления (я округлил до ближайшего градуса по Фаренгейту). Обе кастрюли кипятились без крышки параллельно (одновременно рядом друг с другом), что устраняло любые различия в температуре или влажности, которые могли бы возникнуть, если бы я сравнивал их время кипения последовательно.

РЕЗУЛЬТАТЫ ЧАСТЬ 1



Я использовал портативные 120-вольтовые устройства каждого типа, а не полноценные варочные панели и плиты на 220+ В, но мои результаты соответствовали результатам EPRI, DOE и PG&E/Fisher-Nickel. . ⁶

Горшок с водой на змеевике стартовал медленнее, чем бачок с водой на индукции. Горшок с катушкой сравнялся с индукционным через 10 минут (151F против 151F), а катушка вырвалась вперед через 15 минут (181F против 180F). Через 23 минуты змеевик достиг 211F, используя 0,38 кВтч энергии. Через 25 минут индукционная кастрюля достигла 211F, используя 0,41 кВтч энергии. Эти цифры означают, что змеевиковая горелка использовала 991 ватт мощности в среднем за 23 минуты нагрева, а индукционная горелка потребляла в среднем 984 ватта мощности за 25 минут нагрева. ⁷

Эти результаты испытаний показывают, что в краткосрочной перспективе индукционная катушка более эффективна, чем электрическая катушка. Однако в долгосрочной перспективе электрическая катушка не менее эффективна, чем индукционная.

РЕЗУЛЬТАТЫ ВТОРОГО ИСПЫТАНИЯ

Здравый смысл подсказывает, что индукция всегда должна запускаться быстрее, чем катушка. Змеевиковые печи нужны для нагрева массы кастрюли и воды и змеевик , тогда как индукционным плитам нужно нагревать только кастрюлю и воду.

Результаты первого теста показали незначительное влияние на змеевик из-за необходимости нагрева змеевика в дополнение к кастрюле и воде. Я рассудил, что это потому, что теплоемкость змеевика незначительна по сравнению с теплоемкостью воды. Учтите, что для моего первого теста я использовал 2,545 кг воды, которая удерживает примерно столько же тепла, сколько колоссальные 24 кг железа.

Чтобы более четко показать влияние необходимости нагревать змеевик вместе с кастрюлей с водой, я провел тест еще раз. На этот раз я использовал 0,455 кг (около 2 чашек) воды по сравнению с 2,545 кг (около 2,7 кварт). Комнатная температура в то время была 74F, и я точно настроил индукционную плиту, чтобы использовать ту же среднюю мощность катушки. Результаты ниже:

Индукционная кастрюля закипела за пять минут. Горшок с электрической катушкой закипел через 8 минут и нагревался гораздо медленнее. На самом деле змеевик набрал всего 4 градуса по Фаренгейту после полной минуты нагрева, потому что так много энергии уходило на нагрев змеевика и кастрюли, а не воды. ⁸

Вялый отклик катушки работает в обе стороны: даже после того, как я выключил электрическую горелку катушки, котел катушки продолжал кипеть в течение нескольких секунд. Этот вялый отклик (вверх и вниз) делает электрическую катушку более раздражающей в использовании, чем газовую и индукционную; с этими типами печей включение или выключение горелки приводит к почти мгновенному отклику в кастрюле.

ПРЕДОСТЕРЕЖЕНИЕ

Реальная эффективность катушки может быть немного ниже, чем тестировалось. В моих тестах контакт между потенциометром и катушкой был особенно хорошим, потому что я использовал относительно новый плоский потенциометр с совершенно новой плоской катушкой. Возможно, что царапины или скопившиеся остатки приведут к ухудшению контакта потенциометра с катушкой и, следовательно, к снижению эффективности. Кроме того, если змеевик больше диаметра дна горшка, это также снизит эффективность. Поэтому мои результаты представляют собой сценарий, близкий к лучшему для катушки. (У индукционной кастрюли были бы аналогичные проблемы с плоскостностью кастрюли, но царапины не имели бы значения, и вы можете рассчитывать на то, что стекло будет плоским и без следов, поскольку эту поверхность легко чистить.)   Примечание редактора, сентябрь 2016 г.: Я протестировал тот же горшок после того, как на нем появилось еще несколько царапин, и он не стал медленнее кипеть.

ЗАКЛЮЧЕНИЕ

Индукция не требует нагрева спирали в дополнение к кастрюле и продуктам, поэтому индукция быстрее и эффективнее спирали для быстрого приготовления пищи. Тем не менее, змеевик немного более эффективен, чем индукция, для длительных задач приготовления, таких как кипячение большого количества воды. В этих случаях у катушки есть достаточно времени, чтобы догнать и пройти индукцию, несмотря на медленный старт катушки. Большинство людей готовят, используя смесь коротких и длинных задач по приготовлению пищи, поэтому вы можете думать, что спираль и индукция имеют одинаковую эффективность для большинства людей.

Тем не менее, эффективность — это еще не все. Индукция по-прежнему означает более быструю реакцию, более быстрый нагрев для коротких задач, более точное управление заданной температурой и таймером, более легкую очистку и лучшую безопасность, поскольку стекло не нагревается так сильно, как катушка.

С другой стороны, катушка обычно намного дешевле и работает со всеми типами посуды (не только с магнитным дном).

Что бы вы ни делали, избегайте электрических обогревателей (катушки электрического сопротивления под стеклом). Эти электрические плиты дают вам худшее из обоих миров: они дороже, чем спираль, нагреваются медленнее и менее эффективно, чем катушка или индукция, а стекло нагревается до более высоких температур, чем стекло с индукцией, а это означает, что пища может гореть на большем количестве энергии. легко и привести к трудной очистке.

СНОСКИ

Показать 8 сносок

Магнитно-индукционный котел – производитель оборудования для индукционного нагрева

Перейти к содержимому

Магнитно-индукционный котелDaobright2021-05-26T01:58:55-08:00

Индукционный нагревательный котел

Магнитный нагреватель и индукционная катушка

Магнитно-индукционный нагревательный котел
Магнитный нагреватель и индукционная катушка

Лучший индукционный нагревательный котел.

Магнитно-индукционные нагревательные котлы являются популярным выбором для домов, где нет газа.

Они являются эффективным выбором для отопления вашего дома. Большим преимуществом наличия индукционного котла для отопления вашего дома является то, что он не выделяет никаких газов в атмосферу.

Технология индукционных котлов превратилась в конкурентоспособную и передовую отрасль благодаря тому, что котлы работают тихо и их обычно легче обслуживать и устанавливать, чем газовые котлы.

● Быстрый предварительный нагрев     ●  Надежный и стабильный     ●  Эффективный

Что такое индукционный котел?
      Индукционный котел — это не что иное, как электрический котел, который преобразует электричество в тепловую энергию с одним существенным отличием. В индукционном котле отсутствуют нагреватели сопротивления, нагрев среды происходит в результате преобразования электрической энергии в вихревые токи и генерации электромагнитного поля в первичной обмотке. Теплоноситель (вода), находящийся в трубе внутри змеевика, подвергается сильному нагреву, а процесс циркуляции обеспечивает его поступление в систему отопления, что исключает возможность перегрева. Явление электромагнитной индукции, использованное в устройстве, позволяет бойлеру очень быстро нагревать воду, он отличается высоким КПД, достигающим 99% и значительно меньшее потребление электроэнергии по сравнению с традиционными отопительными приборами, до 30%.

Индукционный котел Преимущества:

● Не требует дымохода

● Отсутствие дыма и взрывоопасности

● 100% КПД, быстрый нагрев

● Экономичные эксплуатационные расходы

● Отдельная вода с электрическим нагревом

3

3 теряется в процессе нагрева воды

     Отсутствие механических частей и сложная электроника обусловливают малую отказоустойчивость и долговечность индукционных котлов (производитель указал их срок службы 25 лет). В системах отопления с питанием от индукционного котла имеет место явление электромагнитной обработки воды, препятствующее налипанию известкового налета внутри труб, клапанов, насосов и других устройств системы центрального отопления. Этот эффект влияет не только на работу самого котла, но и определяет большую эффективность и долговечность всей системы отопления.

Индукционные котлы относятся к первому классу пожарной и электробезопасности. Для работы им нужно только электричество, поэтому нет риска отравления выхлопными газами или газом. Комфортабельный индукционный котел не имеет высокотемпературных соединений, поэтому пожароопасности тоже нет. Правильное подключение гарантирует полную безопасность устройства во всех отношениях.

Внутренняя структура

Несколько моделей на выбор

Настенный монтаж AC220V 5-10KW или AC380V 8-15KW / Вертикальный AC380V 20-30KW

220V/380V 6-15 кВт без насоса

220V/380V 6-15 кВт внутри насоса

AC380V 20-30 кВт без насоса

Компоненты продукта

ТЕМЕНТИЧЕСКОЙ ДЕКОН ДЕКТОР

Электромагнетическая индукция COIL

ТЕМСЕТА ДЕМЕНТА

Электромагнетическая индукция.

Внутренний насос и расширительный бак

Гнездо водяного насоса

Дисплей и сенсорное управление

Установка

Схема прямого подключения

Установка теплового аккумулятора

Параметры

Модель №	Входное напряжение	Номинальная мощность	Зона нагрева	Размеры/Вес
РЗ-CNL-6	AC220V	6кВт	40-80 м 2	620*350*145 мм / 13 кг
РЗ-ЦНЛ-8	AC220В/380В	8кВт	60-100 м 2	620*350*145 мм / 13 кг
РЗ-ЦНЛ-10	AC220В/380В	10кВт	80-120 м 2	620*350*145 мм / 14 кг
РЗ-ЦНЛ-12	AC380V	12кВт	100-150 м 2	620*350*145 мм / 14 кг
РЗ-CNL-15	AC380V	15кВт	120-200 м 2	620*350*145 мм/15 кг
РЗ-ЦНЛ-20	AC380V	20кВт	180-260 м 2	750*450*950 мм / 45 кг
РЗ-ЦНЛ-25	AC380V	25кВт	220-300 м 2	750*450*950 мм / 45 кг
РЗ-ЦНЛ-30	AC380V	30кВт	250-360 м 2	750*450*950 мм / 50 кг

Спросите нас о ценах и решениях уже сегодня!

На ваш запрос ответят в течение 24 часов, и мы уважаем вашу конфиденциальность.

Спасибо за ваше сообщение. Оно было отправлено.

Произошла ошибка при попытке отправить ваше сообщение. Пожалуйста, попробуйте позже.

Перейти к началу

Почему индукционный нагрев энергоэффективен? Файл фактов 29 — Блог электроники Мохана

Метод Индукционный нагрев использует электромагнитную энергию для нагрева электропроводящего материала. Электромагнитное поле индуцирует вихревых токов в проводящем материале, тем самым вызывая нагрев в джоулей . Горшок, используемый в индукционном нагревателе, изготовлен из ферромагнетика , поэтому он нагревается, принимая электромагнитную энергию от индукционного нагревателя. Тепло, выделяющееся в кастрюле, затем передается воде, используемой для приготовления пищи. Вот почему кастрюля остается холодной, пока ее содержимое горячее. Но кастрюля должна быть ферромагнитного типа , типа Iron или Steel. Неферромагнитные кастрюли , изготовленные из алюминия или меди , нельзя использовать в индукционном нагреве .

Индукционная плита имеет большую круглую спираль , состоящую из эмалированных медных обмоток, расположенных под местом для кастрюли. Когда переменный ток определенной частоты проходит через катушку, возникает осциллирующее магнитное поле , которое индуцирует электрический ток в материале горшка. Когда это Вихревой ток ( Не ударный ) проходит через материал горшка, трение развивается в молекулах ( не путайте, молекулы материала горшка ) и выделяется тепло. Это тепло передается воде, чтобы вскипятить содержимое кастрюли.

Эффективная индукционная варка происходит, если используются стальные сосуды из-за ее магнитных свойств, а сталь концентрирует все индуцирует ток  в поверхности, так что эффект нагрева становится сильнее. Алюминий и другие немагнитные материалы не подходят для приготовления пищи на индукционной плите, так как наведенное магнитное поле проникает глубоко в материал, создавая лишь небольшое сопротивление. В змеевиковом нагревателе большая часть тока тратится впустую, а эффективность снижается до 20-40% . Но в индукционном нагреве потери энергии очень низки, а эффективность составляет 80-90%.
Следующие особенности делают индукционный нагрев энергоэффективным

1. Уровень энергии и энергопотребление можно контролировать

2. Нет потери энергии из-за потери тепла

3. Нет ударов и возгорания

4. Нагревается только содержимое кастрюли. Тепло не будет передаваться в окружающий воздух.

5. Энергопотребление можно регулировать для разных видов приготовления. Это предотвращает растрату энергии.

6. Экономичность. Потребление электроэнергии во много раз ниже, чем у электронагревателя, а стоимость электроэнергии ниже, чем стоимость газа для приготовления пищи.

7. Меньше времени, чем приготовление на газу

Заглянем внутрь Индукционного нагревателя и узнаем некоторые советы по эффективному приготовлению пищи и меры предосторожности при его использовании.

Индукционная плита имеет множество систем контроля для эффективного функционирования. Он может определить, есть ли над ним ферромагнитный горшок, по нагреву. Он также может определить, есть ли внутри горшка какое-либо содержимое (вода или пища). Он также отключается, если какое-либо из этих условий не выполняется. Это предотвращает опасные результаты, возникающие при приготовлении пищи на газу или на нагревателе.

Индукционный нагреватель имеет электромагнит, через который проходит переменный ток высокой частоты. Используемая частота переменного тока зависит от многих факторов, включая материал и размер проводника, а также связь рабочей катушки и проводника. Частота сети 50 Гц или 60 Гц используется во многих практических приложениях, включая индукционные плиты. Проводники из железа и сплава хорошо реагируют на индукционный нагрев благодаря ферромагнитным свойствам.

Конструкция индукционной плиты очень проста, внутри нет громоздких деталей. Помимо большой круглой катушки, он содержит печатную плату на базе микропроцессора для управления различными функциями и регулирования частоты переменного тока, проходящего через катушку, и охлаждающий вентилятор. Ничего кроме этих деталей внутри нет.

Некоторые важные характеристики индукционной плиты:

1. Тепловой КПД y- максимальное выделение тепла при малом токе.

2. Консистенция тепла – Тепловыделение равномерное и постоянное в течение всего периода.

3. Меньше времени – Продолжительность приготовления вдвое меньше или меньше, чем при приготовлении на газу. Но время зависит от количества и типа еды. Сушка при перемешивании происходит быстрее, чем кипячение воды.

4. Безопаснее – Безопаснее, так как нет открытого огня или горячих сковородок.

5. Чистота – кастрюли легко очищаются, так как в них не скапливается дым, а поверхность кастрюль плоская.

6. Без ударов – Полная изоляция поверхности нагрева и внутренней электрической цепи. Между нижней спиралью и варочной поверхностью имеется воздушный зазор.

7. Прохладная варочная поверхность – Варочная поверхность (место для размещения кастрюли) имеет плохой проводник тепла, поэтому тепло не передается от кастрюли на поверхность. После извлечения кастрюли к варочной поверхности можно легко прикоснуться.

8. Легкий вес – портативный и простой в обращении.

9. Потребляемая мощность – Зависит от используемой мощности и продолжительности приготовления. В любом случае, это экономически выгодно, чем приготовление пищи на газу или на нагревателе.

10. Некоторые помехи – Радиочастотные приборы, кардиостимуляторы и т. д. могут работать нестабильно вблизи индукционной плиты из-за сильного магнитного поля.

Кухонная посуда

При приготовлении пищи на индукционной плите кухонная посуда играет очень важную роль. Не все сосуды или кастрюли нельзя использовать, поскольку для индукционного приготовления пищи требуется магнитная индукция.

1. Лучше всего использовать кастрюли из черного металла или железа.

2. Если используется бак из нержавеющей стали, он должен относиться к категории ферромагнитных материалов.

Потребляемый ток

Многие из нас сомневаются, что индукционный нагрев потребляет много тока. См. некоторые факты о текущем потреблении.
В змеевиковом нагревателе большая часть тока тратится впустую, а эффективность снижается до 20-40%. Но при индукционном нагреве потери энергии очень низки, а эффективность составляет 80-90%. Сравнение может быть

1. В змеевиковом нагревателе змеевик потребляет огромный ток (зависит от размера, длины, сопротивления и т. д. змеевика) для нагрева. В индукционном нагревателе ток через катушку регулируется микроконтроллером.

2. В змеевиковом нагревателе происходит потеря тепла через воздушное пространство между змеевиком и поддоном. В индукционном нагревателе материал кастрюли нагревается, и происходит эффективная передача энергии через внутреннюю поверхность кастрюли.

3. Когда входное напряжение переменного тока падает, змеевиковый нагреватель потребляет большой ток и требует много времени для приготовления, но при индукционном нагреве напряжение регулируется, а потребление тока является равномерным. Тем более, что на приготовление уходит в половину меньше половины времени.

4. Мощность спирального нагревателя фиксирована (1000-3000 Вт) таким образом, чтобы потребляемая мощность была одинаковой независимо от количества приготавливаемых продуктов. Но в индукционном нагревателе мощность можно регулировать от 200 Вт до 1800 Вт в зависимости от типа приготовления, например, жарки или жарки.

Меры предосторожности

1. Включайте индукционную плиту только после размещения кастрюли с материалом.

2. Перед снятием кастрюли выключите прибор.

3. Не отсоединяйте и не отключайте питание от розетки переменного тока до тех пор, пока охлаждающий вентилятор не перестанет работать. Это необходимо для удаления всего магнитного поля, накопленного в устройстве.

4. Используйте кастрюлю с круглой плоской поверхностью, диаметр которой точно соответствует отметке на поверхности кастрюли плиты (поверхность кастрюли имеет такой же диаметр, что и внутренний змеевик). Это повышает эффективность приготовления пищи.

5. Всегда очищайте дно кастрюли, прежде чем ставить ее на индукционную плиту.

6. Всегда очищайте поверхность плиты после приготовления.

7. Держите индукционную плиту в хорошо проветриваемом, защищенном от влаги месте.

8. После использования отключите плиту от сети переменного тока.

Нравится:

Нравится Загрузка. ..

Опубликовано в Статьи, Компоненты, Дизайн, Образование, Электроника, Теория электроники, Энергетика, Дом, Как работают компоненты, Блок питания, Техника, Технологии, Коммунальные гаджетыTagged Схема индукционной плиты , Вихретоковый, Энергоэффективный, Ферромагнитные кастрюли, Индукционная плита, Индукционная варка, Индукционный нагреватель, Индукционный нагрев, Кастрюли, используемые в индукционной плите1 Комментарий

Индукционный котел, 7 кВт, для нагрева поверхности 120м² — 140м²

Современное отопительное устройство без электрических нагревателей. Котел центрального отопления работает по принципу электромагнитной индукции, который заключается в создании электродвижущего поля в змеевике котла за счет изменения магнитного потока. Электромагнитное поле улавливается нержавеющей сталью. Благодаря электромагнитной индукции создаются вихревые токи, обеспечивающие эффективную и экономичную работу индукционной печи. Покупка одного котла – это инвестиция на годы со многими преимуществами. Он не такой мощный, еще и удобный. Однозначно дешевле в эксплуатации по сравнению с другими доступными устройствами, оснащенными традиционными нагревателями, которые изнашивают и каменят воду по всей системе центрального отопления (ЦО). Печи устраняют проблему благодаря отсутствию традиционного нагревателя и могут работать намного дольше без сбоев и без обслуживания.

Применение:

Чаще всего покупатели нашего магазина выбирают котлы для отопления своего дома, часто устанавливая теплый пол или воздушные завесы, подающие энергию от котла. Индукционные печи нашей компании чаще всего используются параллельно с подогревом технической воды в котле. Возможностей использования и использования энергии, поступающей от котла, действительно много.

Экономика и производительность:

Контролируется время работы котла. Эффективность и экономичность обеспечивают работу в автоматическом режиме. Один индукционный котел минимизирует теплопотери 98% (не требуется установка дымохода), потому что он сразу нагревает воду, а не окружающую среду. Он также может нагреваться намного быстрее, поэтому вам не придется включать его на несколько часов раньше, чтобы обогреть дом. Экономия здесь за счет того, что мы греем только тогда, когда нам это нужно. Например, когда мы идем на работу, мы ставим его на минимальный нагрев, чтобы поддерживать минимальную температуру, необходимую для оптимальной работы домашней установки. Покупая котел в нашем магазине, вы не несете никаких расходов, связанных с использованием, переоборудованием или созданием котельной. Котел, указанный в карточке товара, отапливает дома до 140 кв.м. Другие индукционные котлы для обогрева больших помещений доступны здесь.

Технические параметры:

• Модель: 7кВт 400В x3.
• Мощность: 7кВт
исправлено
• Отапливаемая площадь в (м²): 140м².

Преимущества тройного индукционного котла:

• Не занимает много места.
• Безопасен в использовании.
• Идеально подходит для дачных построек, студий, офисов.
• Полностью не требует обслуживания.

Vitality

Индукционный котел — это инвестиция на годы. Срок службы около 30 лет. Корпус котла из стального проката, покрытого полной антикоррозионной защитой или из нержавеющей стали, в зависимости от модели. Медная индукционная катушка с высокотемпературным покрытием и металлический держатель для вертикальной сборки обеспечивают удобство при установке.

Экономия:

Индукционные котлы, применяемые в строительстве домов по технологиям:

• А++ и А+ и А затраты на отопление индукционным котлом ниже, чем на твердом топливе,

• B затраты, сопоставимые с затратами, возникающими при использовании природного газа,

• C затраты, сопоставимые с затратами, возникающими при использовании природного газа.

При правильно выполненной термомодернизации здания (термомодернизация — мероприятия, которые предназначены для уменьшения улетучивания горячего воздуха и которые будут обеспечены экономичным обогревом здания), одиночный индукционный котел достигает очень низкого энергопотребления спрос (ЕС).

Универсальные варианты подключения

Наш котел можно подключить к уже существующей системе отопления. Одноместный котел 6.0 работает с системами отопления такими как: печь, котел на твердом топливе, тепловой насос, фотоэлектрическая установка, воздушная завеса и др. Индукционный котел может работать в установках из медных и стальных труб, из синтетических материалов.

Установка котла

Наши котлы могут быть установлены в зданиях, где для строительства центрального отопления используются медные, стальные или пластиковые трубы. Также не мешает материал, из которого изготовлены радиаторы; для монтажа можно использовать стальные, медные, чугунные или алюминиевые радиаторы.

ВНИМАНИЕ! Возможность дополнительной покупки регулятора температуры — 390 злотых брутто и электрошкафа (т.е. безопасности) — 190 злотых брутто. Почему мы продаем аксессуары отдельно? Некоторые наши клиенты используют контроллер от предыдущей печи (это возможно). В свою очередь, предохранитель максимального тока и контактор размещены непосредственно в основной коробке и не хотят монтировать другой.

Котлы могут быть сегментированы, что позволяет увеличить отапливаемую площадь.

Примерная схема установки водогрейного котла СВУ

Примерная схема установки индукционного котла.

Примерная схема установки индукционного котла.

1 — котел индукционный; 2 — панель управления; 3 — охранная группа; 4 — твердотопливный котел; 5 — аккумулятор тепла; 6 — шаровой кран; 7 — обратный клапан; 8 — циркуляционный насос; 9 — трехходовой клапан; 10 — радиатор; 11 — теплый пол; 12 — расширительный бачок.

Примерная схема подключения индукционного котла к твердотопливному котлу.

1 — котлы индукционные; 2 — панель управления; 3 — предохранительный клапан; 4 — твердотопливный котел; 5 — емкость для воды; 6 — водопровод; 7 — шаровой кран; 8 — циркуляционный насос; 9 — обратный клапан; 10 — гидравлическая стрела; 11 — предохранительный клапан; 12 — сосудистый расширительный бачок; 13 — распределитель; 14 — клапан; 15 — душ; 16 — теплый пол; 17 — радиаторы; 18 — ванна.

Устройство

, типы, преимущества и недостатки

Индукционный отопительный котел остается новинкой на рынке бытовой техники, хотя популярность такого инновационного решения стремительно растет. Среди электрических оконтлей индукционные модели составляют около 30%. В чем отличие этого агрегата от его конкурентов с обычными нагревательными элементами или электродами?

Мы расскажем вам все о принципе работы и уникальных преимуществах оборудования, работа которого основана на использовании индукции. В предлагаемой нами статье приведены и подробно описаны его разновидности. Наши советы по монтажу помогут вам легко обустроить или модернизировать систему отопления дачи, магазина или склада.

Содержание статьи:

• Особенности устройства и эксплуатации
  • Устройство индукционного блока
  • Специфика применения в отопительных контурах
• Разновидности индукционных котлов
• Что нужно знать об установках?
• Преимущества индукционных котлов отопления
• Недостатки индукционных моделей
• Правила подбора оборудования
• Выводы и полезное видео по теме

Особенности устройства и работы

Индукционный котел способен вырабатывать тепло и обогревать помещения за счет электромагнитной индукции. Это физическое явление было открыто Фарадеем в ходе его опытов с цилиндрическим магнитным стержнем, вокруг которого спирально намотана медная проволока.

Конструкция индукционного блока

Современный индукционный отопительный котел также включает в себя индуктор и сердечник. Когда через катушку проходит переменный электрический ток, возникает электромагнитное поле.

Поле генерирует вихревые электрические токи, нагревающие активную зону, тепло от которой передается теплоносителю. Количество этого тепла определяется по формуле Джоуля-Ленца.

Индукционный отопительный котел представляет собой сложный многокомпонентный агрегат. Чтобы лучше понять принцип работы индукционного прибора, стоит вспомнить школьный курс физики

Индукционный отопительный котел состоит из двух основных частей. В одном из них, состоящем из катушки и сердечника, образуется магнитное поле. Вторая часть представляет собой теплообменник с рабочим телом (теплоносителем).

Функция теплоносителя – обычная вода или смесь воды с этиленгликолем. Можно использовать и другие жидкости, выбор которых зависит от конкретной модели котла.

Система отопления с индукционным котлом всегда включена. В схему монтажа также входит мембранный бак, который необходим для приема избыточной воды, возникающей из-за ее теплового расширения. Если такой бак не поставляется в комплекте, он приобретается отдельно.

Специфика использования в отопительных контурах

Котлы индукционные предназначены для работы в системе с принудительной циркуляцией. Поэтому должна присутствовать схема подключения, стимулирующая движение рабочего тела по контуру отопления.

Такая необходимость обусловлена ​​относительно небольшими объемами теплообменников. – из-за быстрого нагрева вода в них закипает быстрее, чем происходит гравитационная циркуляция.

Индукционные котлы поставляются в комплекте с выносным блоком управления, предназначенным для автоматизации работы отопительного оборудования

В многоконтурных системах циркуляционные насосы устанавливаются на каждый контур. Если в доме есть система «теплый пол», то в комплекте должен быть распределительный коллектор и дополнительный насос.

В систему управления котлом входит, помимо термостата и датчиков температуры, так называемый , который предназначен для предотвращения перегрева, избыточного давления и предела прочности деталей.

В группу безопасности обычно входят манометр, воздухоотводчики и. Защита от перенапряжения реализована с помощью автоматических компонентов. Обработка отдельных деталей составом повышает их безопасность. Благодаря компонентам защиты обеспечивается безопасная и бесперебойная работа котла.

Расширительный контур системы отопления с индукционным котлом должен включать расширительный бак и группу безопасности, предотвращающую избыточное давление в замкнутом контуре

Бытовые индукционные котлы в зависимости от номинальной мощности работают от сети 220 В или 380 В при частота тока 50 Гц. Чтобы электрический котел подключить к сети, вам нужно будет уведомить об этом местную энергетическую компанию (поставщика электроэнергии) и получить ее согласование.

Подключение может быть однофазным и трехфазным. Провода, используемые для подключения блока питания, должны иметь подходящее сечение.

В индукционном приборе нагрев регулируется циклическим включением и выключением. Этому процессу помогает (термопара), включенная в систему управления.

Индукционный котел в разрезе с указанием направления движения теплоносителя. В холодном состоянии теплоноситель поступает по нижнему патрубку и после нагрева подается по верхнему патрубку в систему отопления.

Пользователь устанавливает оптимальный температурный режим и котел автоматически отключается после нагрева теплоносителя до определенной температуры, и снова включает после остывания.

Благодаря непрерывному циклу нагрева теплоносителя в отапливаемых помещениях поддерживается комфортный микроклимат. Во многих моделях отображаются данные о температуре и других рабочих параметрах, что облегчает контроль за работой оборудования.

Опционально котлы индукционного отопления комплектуются GSM-модулями для контроля температуры в помещении и управления через смартфон из любой точки мира, где есть интернет. Вернувшись из отпуска или командировки, вы можете заранее включить систему отопления и подготовить дом к приезду

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но есть отличия в их конструкции. По этому критерию их условно делят на несколько видов, которые будут рассмотрены далее.

Котлы Shell. Корпус котла имеет цилиндрическую форму. В кожухе находится индуктор. Теплообменник проходит как внутри, так и снаружи змеевика.

Рабочая жидкость, поступающая во входной патрубок, проходит через теплообменник, нагревается и по верхнему патрубку поступает в контур отопления. Котлы корпусного типа в России производит НПК «ИНЕРА». На рынке они известны под торговой маркой Сав.

Котлы с объемными теплообменниками. Этот тип котла еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, выполняющая роль теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Изготовитель – Завод теплового оборудования «Альтернативная энергетика».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих индуктор. Первым на рынке был именно такой агрегат.

Индукционные котлы с инвертором. Индукционный котел можно дополнить инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает на индуктор.

Это решение позволяет получить необходимые вихревые токи для выработки тепла при отсутствии основного источника питания.

Использование инвертора в схеме с индукционными котлами позволяет стабилизировать питание электрооборудования и защитить его от скачков напряжения

Что нужно знать об установке?

В комплект поставки электрооборудования входит технический паспорт с подробным описанием характеристик и инструкция, в которой указаны правила монтажа и эксплуатации. Монтаж котлов необходимо производить в соответствии с прилагаемой инструкцией.

При обнаружении дефектов, например, при отсутствии в системе насоса принудительной циркуляции, котел может быть снят с гарантийного обслуживания. Поэтому производители рекомендуют привлекать к монтажу опытных сантехников или обученных сотрудников организации, продающей электрооборудование.

Индукционный котел может быть интегрирован в существующую систему отопления как основной или резервный с параллельным подключением. Что касается места установки, то обязательно нужно придерживаться стандартных для всех электронагревательных приборов правил.

Нагреватель должен находиться на расстоянии не менее 80 см от потолка и пола. Зазор со стеной должен быть не менее 30 см. Как и любое мощное энергетическое оборудование, индукционный котел должен быть заземлен по ГОСТ 12.2.007.0.

Сечение кабеля, используемого для подключения индукционного котла, рассчитывается исходя из мощности оборудования. Электропроводка проложена в кабель-каналах или в гофре

Преимущества индукционных котлов

Индукционные котлы имеют множество абсолютных и сравнительных преимуществ, в том числе следующие:

• самый высокий КПД среди всех электрических котлов;
• неизменность энергетических характеристик;
• минимальные требования для ;
• повышенной надежности;
• рекордно долгий срок службы;
• способность работать автономно;
• простая установка без системы вентиляции;
• система автоматического управления;
• без подачи и хранения топлива:
• нагрев теплоносителя до 95 градусов;
• высокий уровень безопасности.

Устройство преобразует электрическую энергию в тепловую с КПД 98-99%. Нагрев охлаждающей жидкости занимает 7-10 минут. Простая конструкция, в которой отсутствуют движущиеся механические части, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Такие повреждения могут быть только повреждены. электрическая изоляция. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции очень похожи на индукционные котлы, они действительно способны прослужить многие десятилетия.

По заверениям производителей агрегаты, работающие за счет воздействия электромагнитной индукции, обеспечивают бесперебойный обогрев помещений в течение 100 тыс. часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать об электродных и обычных.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. Например, для подготовки теплоносителя к нерегулярно используемой системе теплого пола

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном обслуживании и ремонте, что позволяет экономить средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Сертифицированная конструкция индукционного котла предотвращает короткое замыкание. Производители утверждают, что любая модель имеет высший класс. Электробезопасность. Индукционный котел не следует путать с микроволновой печью, так как для его работы используется другая частота электрического тока.

Нагрев теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не более 30°С. То есть локальный перегрев, который может привести к пожару, отсутствует, что делает такие агрегаты пожаробезопасными.

За счет намагниченности теплоносителя, малой вибрации, незаметной для окружающих и турбулентного завихрения, в индукционных котлах практически не образуются минеральные отложения, что благоприятно сказывается на КПД. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для увеличения мощности можно использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет утеплить двухэтажный особняк.

При соблюдении правил эксплуатации, указанных в инструкции, то после монтажа и установки температурного режима котел можно не вспоминать в течение всего отопительного сезона. В отличие от индукционных устройств не требуют регулярной загрузки дров и удаления угля и золы. Не требуется прочистка труб, что выгодно отличает их от электрокотлов других типов.

Сам котел и дополнительное оборудование к нему занимают мало места и могут быть установлены на небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связке с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в систему управления умным домом «Умный дом»

Недостатки индукционных моделей

Идеальных технических решений пока не существует. Даже у самого современного оборудования есть свои недостатки и индукционный котел не исключение.

Характеризуется:

• высокой ценой;
• большой вес;
• шум.

При изготовлении индукционных котлов используются дорогостоящие материалы, в том числе ферромагнетики, реагирующие на магнитное поле.

Чтобы котел выполнял свою функцию, инженеры должны точно рассчитать диаметр провода катушки, количество ее витков, размер сердечника и другие параметры. Затем все эти расчеты должны быть реализованы в готовом изделии.

Таким образом, производство индукционных приборов является трудоемким и металлоемким процессом, что приводит к высоким затратам на производство. В то же время этот недостаток нивелируется за счет длительного срока службы и минимальных эксплуатационных затрат.

Компактные размеры котла сочетаются с его значительным весом, что объясняется большим количеством стальных деталей. Некоторые модели весят 40 кг. Индукционный котел при работе немного шумит, но этот недостаток легко устраняется рекомендованными к установке звукопоглощающими прокладками.

Правила подбора оборудования

При выборе модели индукционного котла основными критериями являются его мощность и характеристики отапливаемого помещения. Предполагается, что для обогрева 10 кв. м. при высоте потолка до 3 метров требуется 1 кВт.

Таким образом, достаточно площадь отапливаемого помещения разделить на 10 и в результате получится электрокотел необходимой номинальной мощности. Например, для дома площадью 100 кв. м. требуется индукционный нагреватель мощностью 10 кВт.

Если нет желания рассчитывать необходимую мощность котла с высокой точностью, можно воспользоваться упрощенным вариантом. Согласно ему, индукционные котлы мощностью всего 3-4 кВт способны обогреть помещение площадью 30-40 м²

Чтобы не переплачивать за ненужную мощность и не замерзнуть при ее недостатке, необходимо оценить конкретные характеристики дома или другого объекта, в том числе материалы стен, площадь окон, наличие утеплителя и т. д., и исходя из этих данных выбрать отопительное оборудование.

Не помешает спросить у продавца и коэффициент мощности, то есть соотношение активной и полной мощности выбранной модели. Этот показатель называется косинусом фи (Cos φ) и измеряется в вольт-амперах. Он помогает определить, какая часть потребляемой электроэнергии расходуется непосредственно на нагрев теплоносителя, а какая – на создание магнитного поля.

Значения коэффициента мощности колеблются от 0 до 1. Для индукционных котлов с продуманной конструкцией Cos φ составляет 0,97-0,98 кВА, что считается отличным показателем, так как практически вся потребляемая электроэнергия расходуется на нагрев рабочего тела.

Разнообразие моделей позволяет выбрать вариант использования в качестве основного или резервного источника тепла. Мощные котлы, работающие от напряжения 380 В, способны самостоятельно отапливать дома, коммерческие и промышленные объекты большой квадратуры.

Для эксплуатации на даче или в гараже эффективен Можно сделать самому. Следующая статья ознакомит вас с подробным руководством по сборке полезных самоделок.
