Кр140Уд1408. Прецизионный операционный усилитель КР140УД1408: характеристики, применение, аналоги

alexxlabРазное
Каковы основные параметры микросхемы КР140УД1408. Какие особенности имеет этот операционный усилитель. Где применяется КР140УД1408 и какие у него есть аналоги.

Общая характеристика микросхемы КР140УД1408

КР140УД1408 — это прецизионный операционный усилитель с малыми входными токами, разработанный и производившийся в СССР. Относится к серии микросхем 140 и имеет следующие ключевые особенности:

  • Малые входные токи — порядка 5 нА
  • Низкое напряжение смещения нуля — около 2 мВ
  • Высокий коэффициент усиления — до 50000
  • Широкий диапазон питающих напряжений — от ±5В до ±18В

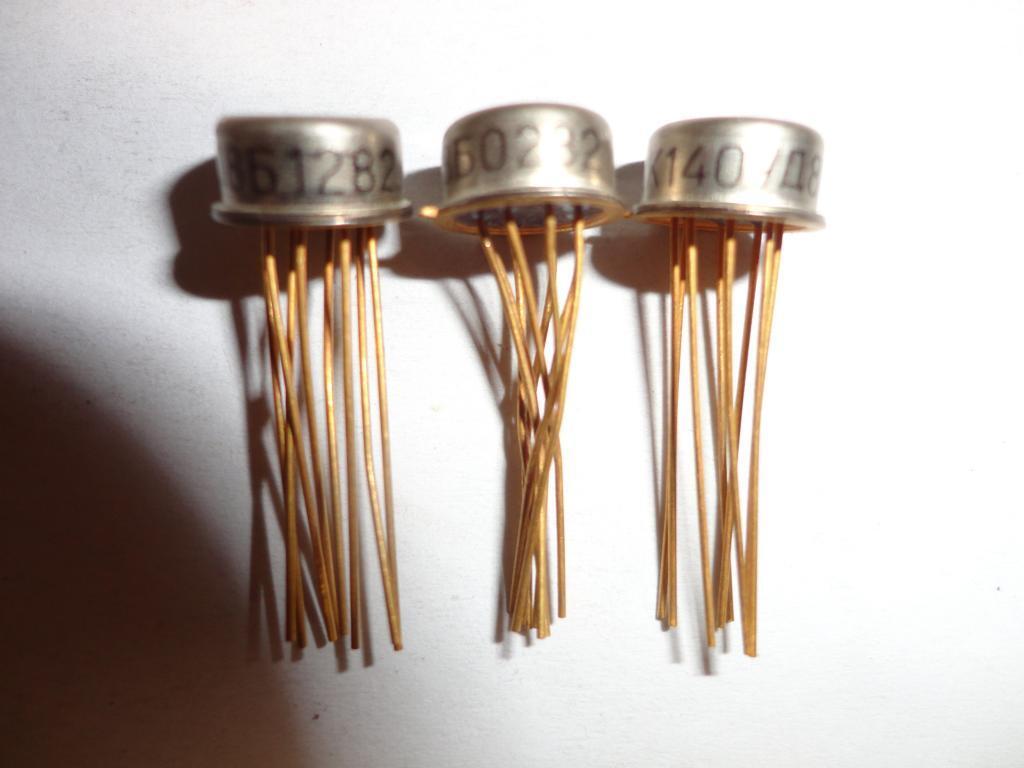

  • Корпус — 8-выводной металлокерамический или пластмассовый DIP

Эта микросхема была разработана как отечественный аналог популярного операционного усилителя μA741, но с улучшенными характеристиками по входным токам и напряжению смещения.

Основные электрические параметры КР140УД1408

Рассмотрим подробнее основные электрические характеристики операционного усилителя КР140УД1408:


  • Напряжение питания: ±15В (номинальное), от ±5В до ±18В
  • Ток потребления: не более 3 мА
  • Входной ток: не более 5 нА
  • Разность входных токов: не более 1 нА
  • Напряжение смещения нуля: не более 2 мВ
  • Температурный дрейф напряжения смещения: не более 20 мкВ/°C
  • Коэффициент усиления напряжения: не менее 50000
  • Максимальное выходное напряжение: не менее ±13В (при Uпит=±15В)
  • Скорость нарастания выходного напряжения: 0,5 В/мкс

Особенности и преимущества КР140УД1408

КР140УД1408 обладает рядом важных преимуществ по сравнению с обычными операционными усилителями:

  1. Очень малые входные токи (порядка нескольких наноампер) позволяют использовать высокоомные источники сигнала.
  2. Низкое напряжение смещения нуля обеспечивает высокую точность в схемах усиления малых сигналов.
  3. Высокий коэффициент усиления дает возможность создавать прецизионные усилители с большим коэффициентом усиления.
  4. Широкий диапазон питающих напряжений повышает универсальность применения.
  5. Внутренняя частотная коррекция упрощает использование в типовых схемах.

Благодаря этим особенностям КР140УД1408 нашел широкое применение в измерительной технике, системах сбора данных, прецизионных усилителях и других устройствах, требующих высокой точности обработки сигналов.


Области применения операционного усилителя КР140УД1408

Рассмотрим основные сферы применения микросхемы КР140УД1408:

  • Измерительные приборы и датчики
  • Усилители для термопар и тензодатчиков
  • Прецизионные интеграторы
  • Активные фильтры
  • Схемы выборки-хранения
  • Преобразователи ток-напряжение
  • Дифференциальные усилители
  • Усилители с программируемым коэффициентом усиления
  • Компараторы напряжения

КР140УД1408 часто используется в качестве входного каскада в прецизионных АЦП и ЦАП, а также в других устройствах, где требуется точное преобразование и усиление сигналов.

Аналоги КР140УД1408 и их сравнение

У микросхемы КР140УД1408 есть ряд отечественных и зарубежных аналогов. Рассмотрим некоторые из них:

  • К140УД14 — прямой отечественный аналог
  • LM308 — американский прототип с близкими характеристиками
  • OP07 — улучшенная версия LM308 с меньшим смещением
  • AD708 — прецизионный ОУ от Analog Devices с лучшими параметрами
  • OPA277 — современный прецизионный ОУ от Texas Instruments

По сравнению с зарубежными аналогами, КР140УД1408 несколько уступает по ряду параметров, особенно современным микросхемам. Однако для многих применений его характеристик вполне достаточно.


Особенности применения КР140УД1408 в схемах

При разработке устройств на основе КР140УД1408 следует учитывать некоторые особенности:

  1. Требуется симметричное двухполярное питание, обычно ±15В.
  2. Рекомендуется использовать керамические конденсаторы 0,1 мкФ между выводами питания и общим проводом для подавления высокочастотных помех.
  3. Для достижения заявленных параметров по смещению нуля может потребоваться их подстройка внешними элементами.
  4. При работе с высокоомными источниками сигнала нужно обеспечить хорошую изоляцию входов от помех.
  5. Для повышения стабильности в некоторых схемах может понадобиться внешняя частотная коррекция.

Правильное применение этих рекомендаций позволит максимально раскрыть потенциал микросхемы КР140УД1408 в разрабатываемых устройствах.

Перспективы использования КР140УД1408 в современной электронике

Несмотря на то, что КР140УД1408 была разработана несколько десятилетий назад, она до сих пор находит применение в некоторых областях:

  • Ремонт и обслуживание старого оборудования
  • Учебные и образовательные цели
  • Радиолюбительские проекты
  • Устройства, не требующие предельных характеристик

Однако в новых разработках эта микросхема практически не используется из-за наличия более современных аналогов с лучшими параметрами. Тем не менее, понимание принципов работы и особенностей применения КР140УД1408 может быть полезным для изучения основ аналоговой схемотехники.



Операционные усилители

Операционные усилители

Параметры ОУ

Uпит., В

Uпит.ном.,В

KDx10-3

Iп.,мА

Uсм, мВ

TKUсм,
мкВ/К

Ii,нА

Дельта Ii, нА

К140УД1А, КР140УД1А

2Х6,3

0.5

6

7

20

5000

1500

К140УД1Б, КР140УД1Б

-

2Х12,6

1. 3

12

7

20

8000

1500

К140УД5А(1)

2Х(6…13)

2Х12

0,5

12

10

35

5000

1000

К140УД5Б(1)

2Х(6…13)

2Х12

1

12

7

10

10000

5000

К140УД6, КР140УД608

2Х(5. ..20)

2Х15

30

3

8

20

50

15

К140УД7. КР140УД708

2Х(5…20)

2Х15

30

2,8

9

10

400

200

К140УД8, КР140УД8

-

2Х15

50

5

50

50

0. 2

0.1

К140УД9

2Х (9…18)

2Х12.6

3S

8

5

20

350

100

К140УД10

2Х(5…18)

2Х15

50

10

5

50

250

70

К140УД11. КР140УД1101

2Х(5…18)

2Х15

30

8

10

50

500

200

К140УД12. КР140УД1208(2)

2Х11.5…18)

2Х3/15

25/50

0,03/0.17

6

5/6

10/50

6/28

К140УД14, КР140УД1408

2Х15. ..18)

2Х15

50

1

5

20

5

1

К140УД17

2Х0…18)

2Х15

200

5

0,25

1.3

10

5

КР140УД18

2Х(6…18)

2Х15

25

-

10

-

0. 2

0,2

К140УД20

2X(5…2U)

2Х15

50

3

5

2

100

30

К153УД1

2Х(9…18)

2Х15

15

6

7.5

30

1500

500

К153УД2

2Х15. ..18)

2Х15

25

3

7.5

30

1500

500

К153УДЗ

2Х0…18)

2Х15

25

4

2

15

200

50

К153УД4

2Х(3…9″

2Х6

5

0. 8

5

50

400

150

К153УД5

2Х15…16)

2Х15

500

3,5

2

10

100

20

К153УД6

2Х15…18)

2Х15

50

3

2

15

75

10

К154УД1

2Х14. ..18)

2Х15

150

0.15

5

30

40

20

К154УД2

2Х(5…18)

2Х15

100

6

2

20

100

20

К154УДЗ

2Х(5…18)

2Х15

8

7

10

30

200

50

К154УД4

2Х15. ..17)

2Х15

8

7

6

50

1200

300

К157УД1

2Х(3…20)

2Х15

50

9

5

50

500

150

К157УД2

2Х(3…18)

2Х15

50

7

10

50

500

150

К544УД1, КР544УД1

2Х(8. ..16.5)

2Х15

50

3,5

20

50

0,1

0.05

К544УД2, КР544УД2

2Х16…17)

2Х15

20

7

50

50

0,5

0.1

К551УД1

2Х(5…16.5)

2Х15

500

5

1,5

5

100

20

КМ551УД1

2Х(5. ..16.5)

2Х15

500

0

2

10

120

35

КМ551УД2

2Х (5…16.5)

2Х15

5

10

5

20

2000

1000

К553УД1

2Х(9…18)

2Х15

10

6

7. 5

30

200

60

К553УД2

2Х (5…18)

2Х15

20

3

7,5

30

1500

500

К553УДЗ

2Х(9…18)

2Х15

30

4

2

15

200

50

К574УД1. КР574УД1

-

2Х15

50

8

50

50

0,5

0.2

К574УД2. КР574УД2

-

2Х15

25

10

50

30

1

0.5

К574УДЗ, КР574УДЗ

2Х(3…16.5)

2Х15

20

7

5

5

0,5

0. 2

К1401УД1

4…15

2Х15

2

8

5

30

150

-

К1401УД2

2Х(2…15)

2Х15

25

3

5

30

150

30

К1407УД1, КР1407УД1

2Х(3. ..12)

2Х5

10

8

10

50

10

2

К1407УД2, КР1407УД2

2Х(1.2…13,2)

2Х12

50

0.1

0,5

-

150

50

К1407УДЗ. КР1407УДЗ

2Х12…12)

2Х12

10

2

5

20

5

1

КФ1407УД4

2Х(1,5. .,6)

2Х5

3

2

5

-

0.5

0.06

К1408УД1, КР1408УД1

2Х(7…40)

2Х27

70

5

8

-

40

10

К1408УД2

2Х15…20)

2Х15

50

2,8

4

-

200

70

К1409УД1

2Х(5. ..15)

2Х15

20

6

15

-

0.05

0.03

1) Эти микросхемы имеют две пары входных выводов: высокоомный вход-8 и 11, низкоомный-9 и 10. Параметры для К140УД1Б указаны для низкоомного входа (вывод 8 соединен с 9, 10-с 11).
2) Параметры указаны для двух значений управляющего тока Iупр=1,5/15 мкА.
3) Значения параметра для положительного перепада выходного напряжения и отрицательного неодинаковы.


справочник по операционным усилителям и компараторам

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

QRZ.RU > Технические справочники > Справочники по микросхемам и п/п приборам > 140УД14 — справочник по операционным усилителям и компараторам

class=»small»>





Первая страница
Начало
Справочник  по  операционным усилителям и компараторам

140УД14

КР140УД14

КР140УД1408

140УД14

1

 Свободный

2

 Коррекция

3

 Свободный

4

 Вход инверсный

5

 Вход неинверсный

6

 Свободный

7

 Питание -15

8

 Свободный

9

 Свободный

10

 Выход

11

 Питание +15

12

 Коррекция

13

 Свободный

14

 Свободный

1

 Коррекция

2

 Вход инверсный

3

 Вход неинверсный

4

 Питание -15

5

 Свободный

6

 Выход

7

 Питание +15

8

 Коррекция

1

 Коррекция

2

 Вход инверсный

3

 Вход неинверсный

4

 Питание -15

5

 Свободный

6

 Выход

7

 Питание +15

8

 Коррекция
Емкость коррекции (30 пФ) включается между выводами 2 и 12. Емкость коррекции (>30 пФ) включается между выводами 1 и 8. Емкость коррекции (>30 пФ) включается между выводами 1 и 8.

Первая страница
Начало

Козак Виктор Романович, Новосибирск, 26-мар-2003г.
email: kozak (at) inp.nsk.su
