Кросс яги на 144 мгц. Создание антенны Яги для диапазона 144 МГц: пошаговое руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как сделать антенну Яги для УКВ диапазона своими руками. Какие материалы потребуются для изготовления антенны на 144 МГц. Каковы оптимальные размеры элементов двухэлементной Яги-антенны на 2 метра. Как правильно настроить и согласовать самодельную УКВ антенну.

Содержание

Что такое антенна Яги и почему она популярна среди радиолюбителей

Антенна Яги, также известная как «волновой канал», является одной из самых распространенных направленных антенн для работы в УКВ диапазонах. Ее популярность обусловлена несколькими факторами:

Простота конструкции и изготовления
Хорошее усиление при компактных размерах
Направленность излучения, позволяющая вести дальние связи
Широкий диапазон рабочих частот
Возможность оптимизации характеристик под конкретные задачи

Для работы в диапазоне 144 МГц (2 метра) антенна Яги является отличным выбором, особенно для начинающих радиолюбителей. Рассмотрим процесс изготовления простой двухэлементной Яги для этого диапазона.

Необходимые материалы и инструменты для изготовления антенны

Для создания простой двухэлементной антенны Яги на 144 МГц потребуются следующие материалы:

Алюминиевые трубки диаметром 8-10 мм для элементов антенны
Деревянный брусок 20×40 мм длиной около 1 м для траверсы (бума)
Коаксиальный кабель с волновым сопротивлением 50 Ом
Разъем для подключения кабеля (например, PL-259)
Изоляционный материал (текстолит, оргстекло) для крепления вибратора
Крепежные элементы (винты, гайки, шайбы)

Из инструментов понадобятся:

Ножовка по металлу
Дрель со сверлами
Напильник
Отвертка и гаечные ключи
Паяльник
Рулетка или линейка

Оптимальные размеры элементов двухэлементной Яги на 144 МГц

Для создания эффективной антенны на частоту 144 МГц рекомендуются следующие размеры элементов:

Длина вибратора: 97 см
Длина рефлектора: 102 см

Расстояние между вибратором и рефлектором: 30-35 см
Длина траверсы (бума): 80-100 см

Эти размеры обеспечивают хорошее согласование антенны с 50-омным кабелем и приемлемый коэффициент усиления около 5-6 dBi.

Пошаговый процесс изготовления антенны Яги

1. Отрежьте алюминиевые трубки нужной длины для вибратора и рефлектора.

2. Подготовьте деревянную траверсу, просверлив в ней отверстия для крепления элементов на нужном расстоянии.

3. Закрепите рефлектор на траверсе с помощью винтов или хомутов.

4. Изготовьте изолятор для вибратора из текстолита или оргстекла, просверлив в нем отверстия для крепления половинок вибратора и кабеля.

5. Закрепите вибратор на изоляторе, обеспечив небольшой зазор (5-10 мм) между его половинками в центре.

6. Установите вибратор с изолятором на траверсу.

7. Припаяйте центральную жилу кабеля к одной половинке вибратора, а оплетку — к другой.

8. Закрепите кабель на траверсе, обеспечив разгрузку от натяжения в месте пайки.

9. Установите разъем на свободный конец кабеля.

Настройка и согласование самодельной антенны Яги

После сборки антенну необходимо настроить для получения оптимальных характеристик:

Подключите антенну к анализатору КСВ или трансиверу с измерителем КСВ.
Измерьте КСВ на частоте 144 МГц.
Если КСВ выше 1.5, попробуйте немного изменить длину вибратора или расстояние между элементами.
Добейтесь минимального КСВ (в идеале 1.1-1.3) на рабочей частоте.

При правильном изготовлении и настройке даже простая двухэлементная Яги способна обеспечить уверенную связь на расстояния в десятки километров при мощности передатчика 5-10 Вт.

Преимущества самодельной антенны Яги перед покупными моделями

Изготовление антенны Яги своими руками имеет ряд преимуществ по сравнению с покупкой готовой модели:

Существенная экономия средств
Возможность оптимизации под конкретные задачи
Получение практических навыков в антенном конструировании
Лучшее понимание принципов работы антенн
Удовлетворение от самостоятельно выполненной работы

Кроме того, самодельную антенну всегда можно модифицировать или использовать ее элементы для создания более сложных конструкций в будущем.

Возможные проблемы при изготовлении и их решение

При создании самодельной антенны Яги могут возникнуть следующие проблемы:

Высокий КСВ: проверьте точность размеров элементов и расстояния между ними
Низкое усиление: убедитесь, что элементы расположены параллельно и на правильном расстоянии
Неустойчивость конструкции: усильте крепление элементов к траверсе
Коррозия элементов: используйте антикоррозийное покрытие или нержавеющие материалы

Большинство проблем решается путем тщательного соблюдения размеров и аккуратности при сборке.

Дальнейшие модификации и улучшения антенны

После успешного изготовления базовой двухэлементной Яги можно рассмотреть следующие варианты ее улучшения:

Добавление одного или нескольких директоров для увеличения усиления
Использование гамма-согласования для улучшения КСВ
Создание многодиапазонной антенны путем добавления элементов на другие частоты
Эксперименты с различными материалами для элементов и траверсы
Разработка системы поворота антенны для работы в разных направлениях

Каждая из этих модификаций позволит улучшить характеристики антенны и расширить возможности для радиосвязи на УКВ.

УКВ антенна типа YAGI на 144 МГц — Антенны УКВ

От Бориса, OH5ZZ (UA1DJ) удалось узнать о конструкции простой УКВ антенны. По его словам, антенна типа YAGI легка в изготовлении, имеет хорошую повторяемость и проста в настройке. Автор этой антенны — OH5YW. Он опубликовал ее конструкцию в 1976 году. Антенна может содержать от 3 до 7 элементов и имеет максимальное усиление 8-10 дБ.

Для несущей траверсы используется любой изоляционный материал: деревянные рейки, оргстекпо, пластмассовые трубки. Элементы антенны — это отрезки тонкого провода (3-5 мм) из алюминия или биметалла.

Все размеры указаны на рисунке. Вибратор согласуется с коаксиальным кабелем с помощью дельтаобразной открытой симметричной согласующей линии из того же материала, что и элементы антенны. Выходы линии надежно соединяются с неразрезным линейным вибратором. Точки соединения расположены симметрично на расстоянии примерно 11,5 см в одну и другую сторону по отношению к центру вибратора. Длина проводников линии 19 см, они сходятся почти в одну точку — на расстояние 0,5 см, и закреплены на небольшой изоляционной площадке. В этом месте к входу линии подключено стандартное полуволновое симметрирующее и согласующее U-образное колено из того же кабеля, который используется для снижения. Дельта согласующее устройство желательно располагать перпендикулярно плоскости элементов, но допустимо расположение и в одной с ними плоскости с углом, направленным в сторону директора. Антенна представляет собой быстроразборную конструкцию и с траверсой из подручного материала в собранном виде может умещаться в хозяйственном пакете.

OH5ZZ
Радио Дизайн-13, с.29

Скачать Сборник РАДИО-дизайн. Любительская схемотехника. Вып.1-25 >>

Обсуждения антенны:

Спасибо

— В литературе я встречал мнение, что антенны этого типа требуют тщательной настройки, в то время, как «тройной квадрат» , при том-же усилении настраивать почти не надо, что от него проще добиться хорошей работы. А на эту частоту «тройной квадрат» ( а, может, хватит и двойного) изготовить уже можно. Некоторые умельцы и на 27 МГц квадраты делают 🙂

— Yagi, в сравнении с квадратами, все-таки занимает меньше места, ее вес меньше, парусность тоже.

А настраивать и согласовывать нужно и ту и другую.

— да антена проста в изготовлении, но качество приема вызывают сомнения

— Что касается обсуждаемой антенны, я думаю, что вибраторы из алюминиевого провода 3-5мм для диапазона 2м будут иметь недостаточную прочность, будут гнуться и играть на ветру. А это нарушит настройку антенны.

— антенна проста в изготовлении но очень плохо ловит сигнал!!!

— Несколько не врубился, зачем на вход в 50 Ом впендюривать согласовку для петлевого полуволнового вибратора, ну да ладно… Несущая — всё равно имеет «0» потенциал, там похер из чего делать, но металл таки надёжнее. Для антенны им. японца по фамилии Козёл, патент 1926 года, (там другой смысл вложен в это понятие) неплохо бы первый директор предусмотреть подвижным — настраиваемым. Оно полезно.

Поделитесь записью в своих социальных сетях!

При копировании материала обратная ссылка на наш сайт обязательна!

Простая яги на 145 Мгц — Антенны УКВ
Антенна УКВ диапазона 144 Мгц своими руками

Эта самодельная антенна для укв радиостанций предназначена для проведения местных связей в диапазоне 145 мГц. Ничего нового в ней нет — обычный двухэлементный вертикальный волновой канал, просто еще одно конструктивное решение простой балконной укв антенны, невидимой для «врагов радио». Эта yagi антенна имеет простую конструкцию, собрана из подручных материалов и идеально согласуется с 50-омным кабелем.
Конструкция антенны определяется в первую очередь местом ее расположения, а также предъявляемыми к ней требованиями и возможностями радиолюбителя. Если нет доступа на крышу, приходится использовать кусочек своей территории — балкон. Эта антенна наиболее оптимальна для проживающих в городских условиях на верхних этажах кирпичного дома с балконом или лоджией, которая смотрит в сторону предполагаемых корреспондентов. В подобных случаях предпочтительнее использовать направленную антенну, зачем облучать дом. Однако многоэлементные yagi тоже малопригодны вследствие больших геометрических размеров и узкой диаграммы направленности. А вот простой двухэлементный волновой канал с соотношением излучения вперед/назад около 10 дб наиболее оптимален, на мой взгляд, в данной ситуации.

Конструкция антенны понятна из фотографии и особых пояснений не требует. Это вертикальный 2-х элементный волновой канал. Размеры элементов и расстояние между ними подобраны так, что сопротивление излучения антенны равно 50 Ом. Поэтому никакого согласования не требуется, 50-омный кабель подключен непосредственно к вибратору, — центральная жила к верхней половине, а оплетка — к нижней. Для защиты от статики между этими точками припаян резистор МЛТ 0,5 10 кОм. При таком питании необходимо симметрирующее устройство, его роль выполняют несколько ферритовых колец, надетых на кабель в точке подключения к вибратору. Если есть возможность, лучше использовать кольца из разных марок феррита — как ВЧ, так и НЧ.

Антенна изготовлена из алюминиевых труб диаметром 20 мм от старых гардин. От них же использован и узел крепления. Расстояние между половинками вибратора в точке подключения кабеля должно быть минимально возможным — 5…10 мм. Вибратор и рефлектор крепятся винтами к траверсе, изготовленной из пластины винипласта. Можно использовать и любой другой механически прочный диэлектрик. В местах крепления вибратора для прочности в торцы труб забиты деревянные пробки. Антенна в держателе фиксируется колечками изоленты, намотанными на трубу рефлектора сверху и снизу от крепления.
Вследствие большого диаметра вибратора и рефлектора антенна широкополосна и не требует настройки. Ее полоса пропускания по КСВ
Габаритные размеры антенны для диапазона 144-146 мгц приведены на рисунке.
Я разместил антенну на внутренней стене лоджии, поэтому она защищена от снега и дождя и никаких мер по герметизации места подключения кабеля не требуется. Если лоджия застеклена, увидеть эту антенну снаружи практически невозможно. А это, на мой взгляд, отнюдь немаловажно.
Конструкция крепления позволяет в некоторых пределах поворачивать антенну в горизонтальной плоскости. Это, с одной стороны, позволяет направить максимум излучения в нужном направлении, а с другой, уменьшить напряженность отношений с семьей. Например, когда жене (теще) потребуется развесить на балконе белье, антенну можно повернуть практически параллельно стене и она не будет ничему мешать.
Если дом панельный, арматура стен и другие металлические предметы могут влиять на параметры антенны, поэтому ее лучше удалить от всего металлического хотя бы на 1 метр.
Если конструкция будет подвержена атмосферным воздействиям, необходимо герметизировать место подключения кабеля. Для этого можно использовать обычный пластилин. Верхние концы вибратора и рефлектора нужно закрыть пробками, а также предусмотреть небольшое отверстие в нижней части верхней половины вибратора для слива конденсата. Необходимо также жестко зафиксировать положение антенны, чтобы ее не поворачивало ветром. Ну и траверса должна быть достаточно прочной.
Вибратор и рефлектор можно изготовить и из труб меньшего диаметра, в этом случае потребуется небольшая корректировка их размеров, а также расстояния между ними. Все необходимые расчеты легко выполнит программа MMANA.
Диаграмма направленности и зависимость КСВ от частоты по результатам моделирования в MMANA показаны на рисунках. Проверить совпадение расчетной диаграммы направленности с фактической довольно сложно. А вот реальные значения КСВ, снятые на антенном анализаторе, показали их практически полное совпадение с расчетными.
RA4NAL
2008-2010г.
info — ra4nal.ontvtime.ru
Поделитесь записью в своих социальных сетях!
При копировании материала обратная ссылка на наш сайт обязательна!

Персональный сайт — Направленные антены
Антена на 145,500 Часто в эфире можно услышать полемику на тему»А какую антену выбрать начинающему укависту, Яги,но какую,два или три элемента, четыре или более? А почему бы не поставить вертикальную антенну, популярную сейчас коллинеарную 2-5/8, 3-5/8 ? Не смотря на споры в данной статье речь пойдет о 2-элементной ЯГИ


Многоэлементные антенны имеют увеличенный размер ближней зоны, он возрастает с числом элементов самой антенны. Поэтому направленные антенны более чувствительны к поглощающим предметам (земля, дома, деревья) и должны быть отодвинуты от них дальше, чем более простые антенны.
До этого у меня стояли 4 эл. и 6 эл. Яги. Промышленного производства (тангента.ру). Сами по себе антенны замечательно работают, только тогда когда они стоят на своем месте, на открытой местности, каковой является к примеру, крыша. Но, мы рассматриваем именно «балконные условия жизни». Где преимущественно нет возможности вынести антенну дальше 1-1,5 метров за балкон. И только это и явилось обстоятельством для поиска антенны для таких «жестких» условий эксплуатации, потом хочешь чего-то большего, выход один, только установка антенн на крыше, балкон есть балкон, и городить здесь огород не к чему. Даже если умудриться и поставить что-то «серьёзное», многоэлементное, на лоджию, оно совсем не обязано будет работать находясь в «металлической клетке».
Так при близком расположении антенны (до одного метра), чувствовался эффект типа «лесенка». Когда на одной частоте принимаешь 59, через 25 кГц 58, снова через 25 кГц 59. И тем больше чувствовался этот эффект, чем более многоэлементная антенна. Плюс уровень усиления Ga антенн, чем более многоэлементная антенна, тем дальше приходилось выносить эту антенну по сравнению с более простой. Теория вышеизложенная не уходила далеко от практики. Там где двухэлементная работает в метре от стены, четырехэлементная к слову, так же будет работать только, в полутора от оной.
Второй вопрос, почему все же не коллинеарная вертикальная, а направленная? Отвечаю: перво-наперво более шумный он вертикал, а второе, переотраженные сигналы, приходящие от других высотных домов, и ещё не пойми откуда, сигнал приходит к Вашей антенне от корреспондента по прямому пути, от стоящего рядом дома, плюс отразившись от вашего собственного. В итоге сигнал от одной станции, вертикальная антенна улавливается сразу с трех сторон света (это как минимум), ессно ничего хорошего не получится и как результат сигнал основной, ослабляется двумя другими.
По усилению два эл. Яги выигрывает у таких антенн как 5/8, 2-5/8, и 3-5/8. Причем, стоит заметить, тем сильнее выигрывает она у коллинеарных антенн, чем больше дистанция между Вами и корреспондентом. А теперь представьте себе 2 эл. Яги в габаритах 1м х 40см. и коллинеар самый ближайший к ней по усилению это 3-5/8, длинной 5 метров. Что проще на балконе установить?
По сравнению с тремя элементами Яги, двухэлементная в усилении проигрывает только в 1дБд, что при реальных условиях не заметно, зато проигрывая в 1 децибел двухэлементная имеет в два раза меньшую траверсу, а это уже важно при стесненных условиях балкона.
Почему именно вариация вибратор-рефлектор, потому, что в отличии от вибратор-директор, данная компоновка имеет большее усиление вперед, но меньшее подавление фронт-тыл. Тогда как вибратор-директор с точностью наоборот.
Конструкция.
Антенна выполнена из алюминиевых труб диаметром 10 мм. И Алюминиевой траверсы квадратного профиля 20х20 мм. Активный элемент «заточен» под 50 Ом, т. е. кабель подключается напрямую, желательно вблизи подключения кабеля к вибратору надеть пару ферритовых колец, на сам кабель.
Вибратор разрезной имеет длину 928 мм. Рефлектор длиной 994мм, расстояние между элементами 426 мм.
Вибратор полностью изолирован от траверсы. Для лучшей прочности, я в своей конструкции между элементами и бумом поставил пластиковые диэлектрики. Которые сделаны из пластиковой водопроводной трубки внешним диаметром 20 мм. Отпиливаем от нее отрезок длинной 70 мм, и распиливаем его вдоль по всей длине. У нас получиться две полукруглые половинки, одна для вибратора другая для рефлектора. Для активного элемента, одно отверстие сверлим точно по середине нашего изолятора, с помощью него вибратор будет крепиться к буму. А каждую половинку разрезного вибратора крепим с помощью пластиковых стяжек к самому изолятору. Рефлектор электрически соединен с бумом антенны. Через винт крепления к траверсе расположенный точно в середине элемента. Хотя для того чтобы получить антенну с более стабильными характеристиками, советую и его изолировать. Так как элементы из алюминия,
подключение кабеля к вибратору выполнено с помощью лепестков, которые привинчены винтами к вибратору. Если нет под рукой алюминиевого квадратного профиля для траверсы, его с успехом можно заменить на что-нибудь диэлектрическое, например, деревянной рейкой.
Вот и все, конструкция антенны очень простая, эксплуатирую я её уже более двух лет, правда ранее антенна была выполнена из проволоки би-металла 3мм. При этом антенна имела чуть меньшее усиление (сама проволока была окислена и царапана). Заменой элементов на Al трубки решило проблему, плюс антенна стала заметно широкополоснее. У меня антенна установлена с помощью кронштейна длинной 1,5 метра от окна. Было проведено много дальних QSO из Москвы с Тверью, Иваново, Рязанью, Липецком, Орлом, Тулой, Смоленском, Украиной и Беларусией, FM при мощности 5 Ватт.
Автор Евгений (RW3AC)
Думаю, у каждого после мысли: ” А не сделать ли мне антенну на диапазон….. по образцу…….” — возникает куча вопросов по материалам, размерам, технологии изготовления, подъема, вращения, согласования и т. п. Это касается всех без исключения антенн и порой, отсутствие информации здорово тормозит или даже делает невозможной реализацию идеи.
Так случилось, что возникла мысль о хороших УКВ антеннах на 2 м, 70 и 23 см. Начитавшись книжек, полазив по интернету и послушав советы «бывалых» остановился на классике – конструкциях DJ9BV на 70 см и DK7ZB на 2 метра. Антенны разные по конструкции, но обладают хорошими показателями и используются большим количеством радиолюбителей как для обычных связей так и при работе в Полевых днях и через Луну.
Антенны на 2 метра были уже сделаны когда возникла идея написать эту статью, чтобы поделиться с коллегами и новичками процессом воплощения идеи в практику….
Сначала делаем станок
В качестве шаблона изгиба вначале была взята труба диаметром 45 мм — для «прицеливания».

Трубка пустая, фен надо искать, но хочется попробовать…
Результат сгибания трубки без песка, фена и второпях : сразу виден залом трубки.

С трубой 45 мм получилось так, что внутренние размеры вибратора на 3 мм больше положенных (красный цвет – размеры петлевого вибратора) и хотя это расстояние мало влияет на параметры диполя захотелось сделать лучше.

Труба для изгиба диаметром 45 мм была заменена на 42 мм. Чтобы было меньше обрезков (экономия материала) нужно измерить длину первого правильно изготовленного элемента, дать припуск и – вперед!!!
Трубка будущего вибратора уже забита мелким сухим хорошо утрамбованным песком, закрыта с двух сторон деревянными пробками и уложена посередине станка.
Вначале феном (температура до 500 градусов С) хорошо прогреваем начало изгиба и осторожно начинаем гнуть трубку.

Двигаясь по окружности греем и гнем…

…гнем…

согнули!

Переворачиваем вибратор и фиксируем готовый изгиб гвоздиком. Качество изгиба и точность выдержки размеров налицо!!!

Далее греем и гнем другую сторону.

Это наделано за 2 часа.

Следующая задача – обеспечить соединение и согласование вибратора с линией питания. Для герметичности взята пластиковая электрическая коробка, в которую
через уплотнители заведены концы петлевого вибратора. Внутрь трубки (диаметр 6 мм) предварительно вставлены отрезки алюминиевого прутка (5.5 мм), трубка обжата клещами для обжимки оплетки кабеля. Нарезана резьба М3 для крепления контактных лепестков – такая конструкция позволяет накрепко притянутъ их к элементу не боясь сорвать резьбу.

В качестве элементов антенны использован силовой кабель с алюминиевой жилой диаметром 5.5 мм. Диаметр по изоляции 8.5 мм

Размеры элементов антенны на 70 см должны быть выдержаны с точностью до 0.5 мм или даже лучше. Потратив немного времени на изготовление небольшого приспособления Вы сэкономите в дальнейшем массу времени, тем более,что элементов надо нарезать довольно много – я резал 100 штук !!!

С такой штукой можно получить достаточную точность изготовления элементов, однако, при использовании старой металической (ГОСТовской) линейки её длина оказалась от 0 до 500 мм и от 500 мм до 1000 мм с разницей в 1.5 мм !!!

Для подгонки размеров элементов использовалась ленточная шлифовальная машинка положенная на бок. Фаску с концов элементов снимаем карандашной точилкой – идея — http://www.ifwtech.co.uk/g3sek/diy-yagi/dipoles.htm

В буме (использовался квадрат 25Х25Х1.5) строго вертикально (можно использовать стационарный сверлильный станок или специальный штатив для дрели – при сверлении вручную элементы могут расположиться веером) просверлено отверстие 8.0 мм, в которое вставлен отрезок длиной 35 мм от изоляции кабеля (диаметром 8.5 мм). Элемент с небольшим усилием вставлен в этот отрезок, выровнен по центру и с двух сторон зафиксирован термоусадочной трубкой с первоначальным диаметром 9 мм.

Вот такая YAGI будет на 432 мГц !!!

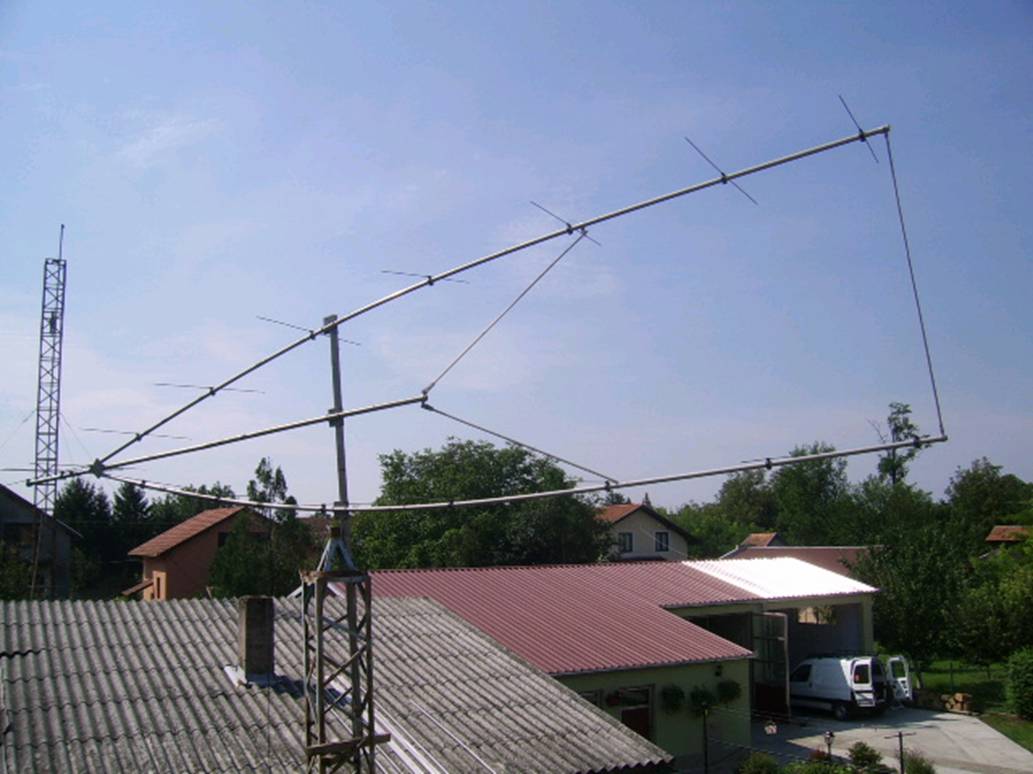

Это была всего лишь тренировка…перед изготовлением 4х стрел по 5.84 метра, а на самом деле они получились такие (пока без вибраторов).
Бумы антенн — из двух половин по 3 метра скрепленных двумя пластинами 23х100мм из алюминия толщиной 6 мм. С одной стороны пластины накрепко приклепаны к буму вытяжными заклепками 5Х10 мм ( по 3 шт. на сторону), с другой – 3мя 4 мм винтами. Для перевозки хорошо: располовинил антенну, кинул на багажник и вперед. Для изготовления тоже – 6ти метровую «палку» дома не очень то развернешь.
ВОЛНОВОЙ КАНАЛ
На УКВ диапазонах мощность передатчиков невелика и, чтобы связь была надежной, необходимо излучаемую мощность направить на нужного корреспондента. Эту задачу позволяют решить направленные антенны с высоким коэффициентом усиления. Рассмотрим несколько антенн подобного типа. На рис.11.24,а. изображена 6-элементная антенна “волновой канал” для диапазона 145 МГц.. Активный вибратор и рефлектор выполнены в виде двойного квадрата. Эта антенна хорошо согласуется с 75-омным фидером без симметрирующего элемента. Экран кабеля подключается к точке А, а центральная жила к точке Б. Коэффициент усиления этой антенны 12 дБ, а входное сопротивление 75 Ом. Отношение вперед-назад более 30 дБ.
На рис.11.24,г,д. приведены некоторые размеры 14- элементной антенны “волновой канал” на частоту 435 МГц. Размеры элементов и расстояния между ними даны в таблице 11.5.

Она отличается от предыдущей тем, что в качестве активного элемента применен петлевой полуволновый вибратор. На рис. 11.24,г. показано включение симметрирующего элемента. Коэффициент усиления антенны 16 дБ. Входное сопротивление 75 Ом. Симметрирующее устройство представляет собой четвертьволновый цилиндр диаметром 30-40 мм. Его лучше изготовить из латуни или меди, но в крайнем случае можно применить тонкостенную дюралюминиевую трубку. Особое внимание следует уделить соединению цилиндра с оплеткой кабеля (А). Рефлектор может быть выполнен в виде изогнутого экрана рис.11.24,д. Это даст лучшие параметры отношения излучения вперед-назад. Крепление элементов этих антенн к траверсе можно осуществить, используя дюралюминиевые кубики (рис. 11.24,6).
Конструкция антенны из лыжной палки на 145,5 МГц
Данная антенна была описана немцем-DK7ZB.Мною эта конструкция была опробована в лыжной мини экспедиции по окрестностям родного края.
Принципиальная схема антенны показана на Рис.1

Рис.1 Траверса: 1,16 м
Рефлектор: 1,039 м
Вибратор: 0,962 м
1 Директор: 0,918 м
2 Директор: 0,9 м
Расстояние между рефлектором и вибратором 0,265 м, между вибратором и 1 директором 0,41,
между 1 директором и вторым 0,485 м.
Все расчеты были выполнены в программе MMANA.
Рис.2.
Моя конструкция была сделана на лыжных палках. Одна лыжная палка играет роль траверсы вторая же роль мачты. Оригинальность этой конструкции заключается в том, что элементы в походном состоянии складываются вдоль лыжной палки и абсолютно не мешают передвижению. Сами элементы крепятся к палке с помощью петли, которая прикручивается металлической пластиной с другой стороны. В роле такой петли можно использовать петлю от дверной щеколды. Элементы удобнее делать из пластичного метала: алюминия или меди, можно из мягкой стали.
От сорта металла параметры антенны сильно не изменяются. Кончик элемента загибается, как показано на Рис. 2, и крепится вместе с петлей в роле шайбы. Для вибратора делается пластина из изоляционного материала. Мачта и траверса крепятся друг к другу аналогичным способом. Для согласования антенны делается четвертьволновая петля.
Антенна использовалась в горной местности, и показала превосходные результаты. С самодельным аппаратом (0,25 ватт) и небольшим блоком питания связь устанавливалась на расстояние 30км.
© Каманцев Иван, RX9TC
Email — rx9tc(dog)qsl.net
Quagi
Антенна представляет собой гибрид «Воднового канала» и «Квадрата».Входное сопротивление составляет 50 Ом,кабель подсоединяется в разрыв рамки вибратора без согласующих устройств.По мнению авторва данной антенны,радиолюбителя K6YNB,дополнительные потери в симетрирующем устройстве часто превышают выигрыш от семитрирования питаюей линии.    Рефлекторная рамка имеет периметр 2200 мм (711 мм),а активная 2083 мм (676 мм).Размеры в скобках указаны для диапазона 430 МГц. Обе рамки изготовлены из медного провода диаметром 2,5-3 мм и закреплены на несущей траверсе с помощью полосок из органического стекла.Несущая траверса имеет длину 420 см (140 см) и изготовлена из деревянного, лучше соснового бруса сечением 2,5-8 см (1,2-5 см).Директоры антенны изготовлены из алюминиевой или медной проволоки диаметром 3 мм.При формировании антенн в «Решетки» расстояние между соседними рядами и этажами должно состовлять 3,35 м (1,09 м)
Волновой канал на 4 элемента для 144 МГц

[28 мая 2014 | 29 мая 2014 | 30 мая 2014]
Случайно сделал антенну на 144 МГц. Просто давно хотел сделать волновой канал на четыре или пять элементов. А тут бессонница замучала и я взялся за пилу по металлу? дрель, ножик, термоусадку, зажигалку, ножницы, обжимку и пистолет заправленный силиконом. Как обычно использовалась схема монобенда от RZ9CJ. Схема простая, вот её конфигуратив для трубок диаметром восемь миллиметров.

Так как делалось спонтанно, то я запечатлел на фото лишь часть процесса. .. да и не так уж это всё сложно. Единственная проблема была в том как поднять элементы над бумом. Для того, чтобы не рассчитывать бум коррекцию, необходимо поднять элементы над бумом на половину диаметра бума. Контакт бума и элементов (кроме вибратора) никаких искажений вносить в не будет. По этому я жёстко закрепил элементы к буму металлическими болтами, а приподнял элементы на небольших пластиковых пластинах.

Поясню технологию изготовления этого монстрика.

Сначала наносится разметка, пилятся все элементы и сверлятся все отверстия в элементах.

В результате мы имеем:

Бум,

рефлектор,

вибратор,

два директора,

четыре крепления элементов на буме,

болты с гайками.

Дырочки в торцах я заблаговременно заклеил силиконом, чтобы вода не стекала внутрь трубки и не попала в разъём питания кабеля.

Вот так были приклеены площадки для подъёма элементов над бумом. Мне лень было пересчитывать бум-коррекцию и я поднял элементы над бумом на половину диаметра бума. На самом деле получилось, что поднял на толщину бума, но это даже лучше.

Далее я просверлил площадки, прикрепил к ним элементы и залил эпоксидной смолой чтобы элементы не двигались вокруг болта.

Потом всю конструкцию можно покрыть эмалью. Эмаль следует выбирать ту которая не проводит высокочастотное электричество. Если нет такой краски, то лучше оставить все элементы не окрашенными. Из-за плохой схватываемости краски, я сначала покрасил всё эмалью, а потом в течение суток эту эмаль отскребал. С краской нужно быть осторожней

Накладываются пластиковые надставки на бум и приклеиваются эпоксидной смолой стойкой к ультрафиолету.

Собирается вибратор на пластиковой подложке и фиксируется к ней болтами с эпоксидной смолой.

Далее прикручиваем вибратор к буму таким образом, чтобы он не контактировал с металлом бума.

Всё, антенна готова, теперь осталось её закрепить на диэлектрической мачте и можно пользоваться.

На самом деле всё не так сложно как кажется, но главное себя побороть и начать делать.

Фотография готовой антенны отсутствует так как прошел почти год, а статью я удосужился написать только сейчас. Минусы подобной антенны точно такие же как и при изготовлении антенны с использованием арматуры для пластиковой трубы, которая применялась для изготовления двухэлементной антенны Удо-Яги.

Основные минусы антенны, изготовленной таким способом, вполне предсказуемы. Во-первых, при среднем ветре элементы начинают проворачиваться в креплении. Во-вторых, из-за малой площади контакта, при очень сильном шквальном ветре элементы ломаются в месте сверловки. В-третьих, коннектор на кабеле оказался неудобным, вероятно лучше его монтировать прямо на антенне или делать кабель длиннее двух метров. Скорей всего для подобной самоделке лучше подходит вариант с петлевым вибратором, а не разрезным вибратором. Скоро я пересмотрю подход к элементарной базе подобной антенны и сделаю следующий вариант.

Тэги: радио

Отредактировано:2020-09-18 20:42:51

О антенне для УКВ-связи.
SSDD 23.07.2013 — 20:25
А вот двухдиапазонная антенна (2м+70см), под наши цели если — какая?
Вообще, в идеале если, интересует нечто складное, помещающееся «в карман» или хотя бы разборное.
Захотел «дальней связи» — достал, собрал, прикрутил провод к баофенгу-яське вместо штатной/покупной штыревой и работать.
Мечты?
А для ППД (ПВД) если, что лучше всего использовать, если стационарно?
В общем, думаю, тема будет полезна комрадам, пытающимся приобщиться к радиосвязи.
Каноничные конструкции будут выносится в «шапку».
1. Простая в изготовлении мобильная двухдиапазонная антенна с круговой диаграммой.

Очень компактная. Для связи развернуть и забросить куда повыше, можно использовать стеклопластиковое (не карбоновое!!!) удилище для подъёма на высоту.
Для изготовления потребуется кусок кабеля RG58, разъём BNC, термоусадка разных диаметров.
Инструкция по изготовлению
https://paraplan.ru/forum/files/10095/36400819.doc
Расчёт усиления антенны
http://www.dl8kdl.net/projects…2m-70cm-antenna
(Hunt70 — спасибо за информацию)
2. «Балконная» компактная антенна на диапазон 70см. (400-470МГц)
Вариант 1

Вариант 2

Покупная, ссылки на магазин
1. http://www.megaservis.ru/catal…=253&iddivv=257
2. http://www.megaservis.ru/catal…=253&iddivv=256
(Mexic0, танька веримяч 😊 )
sergey_zh 23.07.2013 — 20:49
Вот нашел хороший бюджетный вариант LPD антенны (самодельная)
По деньгам будет не дорого и эффективно. ..
Практически все LPD радиостанции, получившие широкое распространение в последнее время комплектуются укороченными антеннами, эффективность работы с которыми часто оставляет желать лучшего. Часть радиостанций этого диапазона выполнена конструктивно с возможностью работы с другой антенной (имеет в своем составе антенный разъем). Использование внешней более эффективной антенны позволяет при работе таких радиостанций повысить устойчивость приема и дальность радиосвязи по сравнению с работой на штатные антенны. Ниже приведена широкораспростаненная конструкция такой антенны на диапазон LPD и простая технология ее изготовления в домашних условиях. При изготовлении данной антенны не требуются дефицитные материалы и при наличии неукоторых навыков работы с паяльником данный антенный модуль изготавливается в течении получаса.
http://www.ra4a.ru/publ/3-1-0-137
В другой теме возникал вопрос про антенный кабель. Я предлагаю кабель RG-58 50 ом. На мой взгляд довольно бюджетный и хороший вариант. ..
Есть разные модификации этого кабеля:
RG-58A/U, C/U — высококачественные версии стандартного RG-58/U в различном исполнении. Обе модели используют плотную ( 95%) оплетку из луженой меди.
RG-58 A/U — улучшенная версия стандартной модели кабеля RG-58/U. Применение сплошного центрального проводника из чистой меди
sergey_zh 23.07.2013 — 21:05
Вот бы эту антенну на 2 диапазона сразу пересчитать (2м+70см), может умеет кто?
SSDD 23.07.2013 — 21:09
Спасибо, добавлю. (пока ганза, самка собаки, на редактирование выдаёт ошибку 504)
Пока думаю, как бы проще сделать — хотелось бы свести ссылки к минимуму, для того, чтобы всё находилось в этой теме. С другой стороны, захламление темы инструкциями по изготовлению антенн приведёт к затруднительному поиску информации, а хотелось бы, чтобы «на блюдечке».
Apeir0n 23. 07.2013 — 21:18
GP конечно хорошая антенна, но как-то не укладывается в условия предложенные ТС.
SSDD 23.07.2013 — 21:31
GP конечно хорошая антенна, но как-то не укладывается в условия предложенные ТС.
на безрыбье…
Можно выбрать каноничную, а потом думать, как её сделать разборной.
И вообще, это не для меня — это для всей палаты. В формате ЧАВО для чайников, как то так.
Hunt70 23.07.2013 — 22:04
подпишусь, хотя ИМХО лучше бы всё по антеннам в одной теме. А то ПА аналогичную тему создал, буквально на днях. Инфа растекается 😞
ЗЫ. Счас пишу с планшета, доберусь завтра до домашнего ноута. Скину пару интересных конструкций.
jurijk 23.07.2013 — 22:17
По отзывам опытных радиолюбителей эффективен Граундплэй 5/8 лямбда. Прост в изготовлении, круговая диаграмма направленности, лепестки прижаты к земле, усиление 3дБ. Выносную имеет смысл делать на диапазон 2 метра. В качестве материала для антены удобно использовать дюраливые трубки от каркаса палатки. Они продаются отдельно и имеют готовое колено для сочленения. Для 0,7 м просто сделать нормальный четвертьволновой штырь из тросика, диапазон расчитан на связь в городской застройке.
jim hokins 23.07.2013 — 22:17
SSDD
Захотел «дальней связи»
Тут надо-бы как-то сразу определиться.Надо дальняя связь с КОНКРЕТНЫМ абонентом(местоположение которого известно),либо желательно увеличить радиус уверенной связи со всеми абонентами.А то конструкции антенн будут очень разными.
Apeir0n 23.07.2013 — 22:30
Скажу банальность, но на УКВ решает не конструкция антенны, а высота ее подвеса. Так что надо рассматривать в комплексе.
Mexic0 24.07.2013 — 12:23
Буду дополнять по мере занятости.
1. Оптимальная именно для балкона антенна — http://avtokanal.com/forum/6-759-1
2. Автомобильная антенна — http://avtokanal.com/forum/6-759-1
От себя сразу добавлю — берите антенну длиной от 90см. Тогда не обязательно наличие проходящей поверхности под антенной, а это значит сможете поставить дома на подоконнике, и хоть какое усиление.
3. Самоделки — http://avtokanal.com/forum/6-328-1
——————
С уважением, Ярослав. avtokanal.com
Mexic0 24.07.2013 — 12:37
jurijk
По отзывам опытных радиолюбителей эффективен Граундплэй 5/8 лямбда. Прост в изготовлении, круговая диаграмма направленности, лепестки прижаты к земле, усиление 3дБ. Выносную имеет смысл делать на диапазон 2 метра. В качестве материала для антены удобно использовать дюраливые трубки от каркаса палатки. Они продаются отдельно и имеют готовое колено для сочленения. Для 0,7 м просто сделать нормальный четвертьволновой штырь из тросика, диапазон расчитан на связь в городской застройке.
5/8 имеет один нюанс, надо согласовать высокий импеданс при помощи автотрансформатора или иных методов, а в любительских условиях без приборов начинающему это сложно сделать. Только если повторять проверенную конструкцию с хорошей повторяемостью, соблюдая каждый миллиметр конструкции в точности.
Слухи о 3дб сильно преувеличены. Одноэлементная простая антенна не может иметь такое усиление.
По сути, это все свистопляски вокруг полуволнового вибратора, с ассиметричной запиткой и игрой с распределением токов.
Кроме того 5/8 немного выигрывает у 1/2 только при установке антенны непосредственно на большой горизонтальной проводящей плоскости. Например, на крыше автомобиля. А при подъеме выше полуволны никакого выигрыша у 5/8 уже нет. Точнее, 5/8 даже проигрывает 1/2 в среднем 0,1 дБ. Это совсем немного — на практике они равноценны.
Что значит выносную имеет смысл делать на 2 метра?
Mexic0 24.07.2013 — 12:43
Теперь очень полезная статья по секретам установки антенн на базе, написанная профи. Всё очень грамотно и понятно написано. Обязательно к прочтению.
http://avtokanal.com/forum/2-956-1
——————
С уважением, Ярослав. avtokanal.com
Hunt70 24.07.2013 — 11:38
Вообще, в идеале если, интересует нечто складное, помещающееся «в карман» или хотя бы разборное.
на последней перекличке была опробована вот такая конструкция, по уточненным данным связь с Mexic0 была на расстояние 23 с плюсом км, рация yaesu vx6r. Местность пересеченная, высота заброса антены около 3-х метров. Очень компактна. Мне понравилось.

фото из тырнета, но от моей отличие разьве что цветом изоленты, да разъемом .
жаль не знаю как ее точно подстраивать, инфы не нашел, просто скопировал с чертежа. КСВ 2.1 примерно
jurijk 24.07.2013 — 12:46
Mexic0
Что значит выносную имеет смысл делать на 2 метра?
Похоже вы путаете четвертьволновой штырь и граундплей. У последнего имеются противовесы и его усиление не зависит от близости проводящей поверхности.
Универсальную антену на два диапазона сделать невозможно, она будет плохо работать и в одном и в другом диапазоне. Для дальней связи нужно остановиться на диапазоне 144 МГц и сделать под него нормальную антену.
d70s 24.07.2013 — 13:12
На goryham.qrz.ru есть описания простых компактных антенн как на КВ, так и на УКВ.
Поддержу Джима, вы хотите связываться со всеми в определенном радиусе или с конкретным корреспондентом?
d70s 24.07.2013 — 13:28
jurijk
Похоже вы путаете четвертьволновой штырь и граундплей. .
Граундплей — это из серии «инвертор ви», «запорный дроссель без феррита не бывает» и т.п.?
Почему-то при слове граундплей представились картофелеводы, сидящие кружком на земле вокруг GP и перекидывающие картошку друг другу.
SSDD 24. 07.2013 — 19:21
Поддержу Джима, вы хотите связываться со всеми в определенном радиусе или с конкретным корреспондентом?
Я хочу выжать максимум из пятиваттных радиостанций.
«все-конкретные» мне не интересны, мне интересна эффективная связь под наиболее распространённые задачи.
Задачи:
а) связь максимально удалённого корреспондента с «базой» с любых направлений.
б) связь нескольких корреспондентов с базой с разных направлений.
в) связь нескольких корреспондентов между собой с максимально возможным расстоянием, направление может быть известно, а может и нет.
Ну что, какая мне антенна нужна, круговая или направленная? 😛
Потом, «база» — не обязательно что-то стационарное, это может быть и нечто вроде кемпингового лагеря — и желательна как и устойчивая связь, так и возможная компактность «лучшего усилителя».
Пока вижу концепцию построения в виде круговой антенны на «базе» («складная», если лагерь временный) как можно выше и нечто максимально эффективное у удалённого корреспондента (круговой или даже направленной диаграммы, а возможно и обе сразу) на высоте «как получится».
jim hokins 24.07.2013 — 20:56
SSDD
связь нескольких корреспондентов между собой с максимально возможным расстоянием, направление может быть известно, а может и нет.
и
SSDD
у удалённого корреспондента (круговой или даже направленной диаграммы
Слабо вяжется.Только круговая у ВСЕХ абонентов.По ходу получается вертикал круговой направленности,не зависящий от проводящей поверхности,а это ГП.Только вот узкополосные они ,сцуко,и на два диапазона ну никак не получатся.
sergey_zh 24.07.2013 — 21:07
jim hokins
Только вот узкополосные они ,сцуко,и на два диапазона ну никак не получатся.
Интересно, а на каком минимальном расстоянии можно размещать друг от друга две антенны при условии, что мощность будет подводиться к ним попеременно?
SSDD 24. 07.2013 — 21:27
Слабо вяжется.Только круговая у ВСЕХ абонентов
Почему, если я не клинический идиот и в состоянии определить направление на базовый лагерь, находясь от него на некотором удалении?
Между абонентами — понятно, направленная не котируется, а вот между базой и ДРГ 😛, например?
Заменит направленная антенна гемор по залазу/забрасыванию куда-либо (может случится так, что и некуда — степь, допустим) круговой антенны?
Я степь не за уши тяну, это мои местные условия.
Mexic0 24.07.2013 — 21:39
jurijk
Похоже вы путаете четвертьволновой штырь и граундплей. У последнего имеются противовесы и его усиление не зависит от близости проводящей поверхности.
Универсальную антену на два диапазона сделать невозможно, она будет плохо работать и в одном и в другом диапазоне. Для дальней связи нужно остановиться на диапазоне 144 МГц и сделать под него нормальную антену.
Где я навел вас на мысль что я что-то там путаю =) , процитируйте пожалуйста.
lone Ranger 24.07.2013 — 21:56
Есть ли направленные антенны на два диапазона, если можно было бы ссылку.
jim hokins 24.07.2013 — 22:47
sergey_zh
на каком минимальном расстоянии можно размещать друг от друга две антенны при условии, что мощность будет подводиться к ним попеременно
Не менее половины длины волны низкочастотного диапазона.Если это будут антенны СВ и ЛПД(к примеру).,-половина длины волны сибишного диапазона.
SSDD
в состоянии определить направление на базовый лагерь
Если вы знаете где базовый лагерь и у вас есть чем ТОЧНО определить свои координаты (соответственно направление на лагерь),-нет проблем.Только вот вы упоминали,что база может быть мобильная,а если она после последнего сеанса связи сместилась в неизвестном вам направлении?
SSDD
а вот между базой и ДРГ , например?
Р-143 и не морочьте себе голову.
SSDD
Заменит направленная антенна гемор по залазу/забрасыванию куда-либо (может случится так, что и некуда — степь, допустим) круговой антенны?
Даже простой диполь даст увеличение дальности вдвое(над ровной поверхностью),только он должен быть ТОЙ-ЖЕ поляризации,что и антенна корреспондента.Можна поиграться с антенной Бевереджа,только надо иметь актуальные карты магнитного склонения вашей местности,так как антенна весьма направленная,а компас ВРЕТ.
lone Ranger
Есть ли направленные антенны на два диапазона
Есть двухдиапазоннвые горизонтальные диполи,-просто два диполя с общей точкой запитки и согласующе-симметрирующим устройством.Коофициент усиления относительно вертикального штыря,-1.
Вообще,-самая широкополосная антенна,-это логопериодическая.На ЛПД и ПМР была-бы в самый раз.Даже захватила-бы от 144 до 430 МГц,но это уже существенные габариты.Только для группы с вьючным носильщиком под названием радист.
d70s 24.07.2013 — 23:00
lone Ranger
Есть ли направленные антенны на два диапазона, если можно было бы ссылку.
на форуме radioscanner.ru в разделе ‘антенны’ тема ‘двухдиапазонные антенны …’ . С телефона неудобно ссылки отправлять.
SSDD 24.07.2013 — 23:06
у вас есть чем ТОЧНО определить свои координаты (соответственно направление на лагерь)
Джим, ну не секстан нам «для связи» таскать же, с таблицами, правильно?
Карта-компас, этого будет достаточно.
Р-143 и не морочьте себе голову.
не. По условиям вводной, едим, что дают.
SSDD 24.07.2013 — 23:14
на последней перекличке была опробована вот такая конструкция, по уточненным данным связь с Mexic0 была на расстояние 23 с плюсом км, рация yaesu vx6r. Местность пересеченная, высота заброса антены около 3-х метров. Очень компактна. Мне понравилось
А можно о ней подробнее?
В идеале хотелось бы инструкцию по изготовлению для чайников, как, допустим, тут, по ссылке sergey_zh
http://www.ra4a.ru/publ/3-1-0-137
SSDD 24.07.2013 — 23:16
Кстати, что вы с BNC-разъёмами делаете? В смысле, какие и как выбираете?
Это ж полная задница, только СР-50 и спасают 😞
d70s 24.07.2013 — 23:22
Секстан не понадобится, у компактных антенн диаграмма направленности не особо узкая, а с теми, у которых она узкая, желания побегать не возникнет.
пы.сы. Моя походная антенна на семидесятку в сложенном виде представляет кусок 60см ПВХ трубы, к которому примотаны кабелем снижения вибратор, директор и рефлектор. Сборка меньше 1мин, получается 3 эл. Волновой канал.
Hunt70 25.07.2013 — 12:13
SSDD
А можно о ней подробнее?
Да особо подробностей нет, когда-то лазал по тырнету и сохранил данный рисунок на комп. Счас просто тупо повторил его, соблюдая размеры.
Кстати, что вы с BNC-разъёмами делаете?
это фотка не моя, у меня во время переклички на антене простые плоские разъемы были папа\мама ну и на кабеле rg-58 тоже, а на другой конец я sma разъем поставил.
ЗЫ. счас искал подробности про эту антену, в общем если правильно перевел, то изменяя длину D и E , меняем КСВ. Так что наверно попытаюсь настроить получше, да и кабель к антене припаяю, чтоб лишних разъемов не было.
http://www.dxzone.com/cgi-bin/dir/jump2.cgi?ID=16542
jim hokins 25.07.2013 — 12:23
SSDD
Карта-компас, этого будет достаточно.
Компас исключительно НЕ китайского происхождения(желательно наш,армейско-артиллерийский) и карта с таблицами магнитного склонения,-нет вопросов.
SSDD 25.07.2013 — 12:38
исключительно НЕ китайского происхождения
Дык понятно, это не компасы, это ММГ.
Камменга, думаю, пойдёт 😛
особо подробностей нет,
разобрался, спасибо. Помог первый, рукописный рисунок по ссылке. Это же просто кусок RG58 со снятой местами изоляцией и экраном. На фото всё в термоусадке, а рисунок мне оказался недостаточно информативен 😊
Hunt70 25.07.2013 — 13:18
разобрался, спасибо. Помог первый, рукописный рисунок по ссылке. Это же просто кусок RG58
совершенно верно 😊
на счет дальности, у меня в сторону Mexic0 достаточно благоприятные условия, в противоположную сторону, буду рад если километров на 8 пробьёт.
ЗЫ. нашел инструкцию по антене на русском https://paraplan.ru/forum/files/10095/36400819.doc
и расчет усиления http://www.dl8kdl.net/projects…2m-70cm-antenna
Hunt70 25.07.2013 — 16:53
sergey_zh
1.
да, в описании есть как он работает.
2.
просто колпачок от влаги из диэлектрика
3.
закидывал не высоко, метра на 3 от земли. Кабель был около 10 метров.
sergey_zh 25.07.2013 — 17:16
Hunt70
да, в описании есть как он работает.
Сделаю себе такую в субботу 😊 и тогда поговорим, пока КСВ-метра нет, постараюсь просто соблюдать размеры 😊
sergey_zh 02.08.2013 — 09:06
Уважаемые коллеги! Хочу повторить такую антенну как в первом посте http://www.radioscanner.ru/forum/topic33221.html только есть вопрос. Две половинки вибратора на каком примерно расстоянии должны друг от друга находиться? Автор не пишет, а на взгляд трудно определить…. меня очень бодрит, что автор пишет «Настройки не требует.Работать начинает сразу. «…
jim hokins 02.08.2013 — 09:42
sergey_zh
Две половинки вибратора на каком примерно расстоянии должны друг от друга находиться?
Длина вибратора(общая) известна(965мм). Увеличиваешь фотку на весь экран,прикладываешь линейку,меряешь длину вибратора и расстояние между половинками.Пересчитываешь замеренную длину вибратора к фактической.Получается коофициент перевода,-умножаем его на замеренную длину разреза=на выходе фактическое расстояние между вибраторами.
jim hokins 02.08.2013 — 09:51
Кстати,а ведь ПОДРОБНЫЙ рисунок точки запитки есть на той-же странице(далее следует непередаваемая игра слов).
Serrrgey 02.08.2013 — 15:54
А про СиБи сюды пишем или нет?
jim hokins 02.08.2013 — 16:29
Serrrgey
А про СиБи сюды пишем или нет?
Думаю,ТС будет не против.
sergey_zh
Как сориентироваться если ты находишься например в гаражах и там привязки нет на центр города?
Самый простой Джи-Пи-Эс кардинально решает проблему.
sergey_zh
У меня есть компас кстати
Если гараж железный,либо там много железа(а его там обычно МНОГО),-ну вы поняли?К тому-же компас ВРЕТ.Он показывает на магнитный полюс,а нам нужен ГЕОГРАФИЧЕСКИЙ.С этой проблемой борются таблицами магнитного склонения для конкретной местности(все термины можно пробить в Гугле).
sergey_zh
по фоткам, у любителей все антенны почему то боком. Ну не прямо как телевизионные, а на боку… Почему так?
Эх ты моя(опять непередаваемая игра слов)…Это говорит человек,который собирается делать антенну.
У электромагнитного излучения есть два вида поляризации,-горизонтальная и вертикальная(случай с круговой в данном контексте рассматривать не будем).Так вот ,в телевизионном вещании принята горизонтальная поляризация(вибраторы антенны размещены паралельно горизонту),в УКВ-ЧМ радиовещании и системах подвижной радиосвязи принята вертикальная поляризация(вибраторы размещены вертикально,перпендикулярно горизонту). Для обеспечения максимальной дальности передающая и приемная антенны должны обладать ОДИНАКОВОЙ поляризацией.В нашем конкретном случае,-вертикальной.
Вывод,-если хочешь сделать что-то хорошо,-сделай это правильно.
Еще.На счет ориентирования.Если нет ГПС,-купи лучше крупномасштабную карту города.Антенну 100% будешь монтировать не В гараже,а НА его крыше.Оттуда,я думаю,должны быть видны высотные ориентиры(допустим вышка Останкинского РТПЦ).На карте отмечаешь точку,где находятся гаражи,потом точку ориентира(РТПЦ),потом точку ,куда хочешь направить антенну.Соеденяешь двумя прямыми точку гаражей с точкой ориентира и точкой желательного направления.В итоге у тебя получается некий угол,между ориентиром и направлением на точку желательной связи.Стаешь спиной к мачте с антенной,смотришь на ориентир(РТПЦ) и доворачиваешь на искомый угол мачту с антенной.Мачту закрепляешь.Профит.
Для измерения угла можешь использовать копеешный школьный транспортир.Если чего неясно,-отвечу.
Serrrgey 02. 08.2013 — 16:48
Ну вот, самоделки на портативные Си-Би.

Слева направо:
— штатная резинка на Беркуты, КСВ около 3;
— первая проба, неудачная, КСВ около 3;
— вторая и третья самоделка, удачные, КСВ чуть больше 1, что-то около 1.2-1.3, размер примерно 60 см, даже удивился, когда так получилось, только тяжеловаты, под своим весом сгибаются;
— радиолюбительская телескопическая на 10 метров, на Беркуте КСВ около 3, толку мало, хоть и длинная.
jim hokins 02.08.2013 — 17:01
sergey_zh
Замкадьи там никого вроде и нету?
Ну да,за Кольцевой жизни нет.
sergey_zh 02.08.2013 — 17:04
Передал 2-х диаппазонную антенну по схеме Hunt70 более молодому камараду 😊, теперь он наслаждается и экспериментирует 😊, вроде как хочет попробовать из нее сделать гибкую антенну для связи с мотоцикла…
SSDD 04. 08.2013 — 21:51
А про СиБи сюды пишем или нет?
Думаю,ТС будет не против.
правильно думаете, собственно. Но по СиБи уже вроде бы была отдельная тема.
Так ли нам необходимо плодить сущностей?
М.Б. найти ту сибишную и в «связанные» добавить?
Serrrgey 04.08.2013 — 22:03
Можно добавить. Только какую? ПА про стационарную писал, вроде.
sergey_zh 17.08.2013 — 21:57
У меня появился КСВ-метр переданный мне одним из наших Камрадов! Прибор измеряет КСВ на частотах с 140 до 500. Если кому надо настроить антенну — обращайтесь в ПМ! Уже поднастроил кой-кому антенну 😊
nikserg 19.03.2014 — 11:54
ленивая антенна 145 МГц на скорую руку: http://dl2kq.de/ant/3-93.htm . из материалов: кабель, разъём, четыре кабельные стяжки.
sledopyt78 19. 03.2014 — 14:13
Антенны, эт хорошо, эт правильно, но люче про частоты поподробнее.
Сейчас на примере «братьев» мы можем наблюдать нехватку информации, когда телевизор и официальное радио вещает то, что ей диктует правительство. Соответственно у выживальщика нет возможности своевременно оценить обстановку и принять единственно верное решение. Что бы этого избежать, нужно определить общую для всей РФ частоту, и время выхода в эфир.
Создадим новую тему или тута обсудим?
ПА 20.03.2014 — 18:28
Создадим новую
Да хоть 50 тем,я предлагал,даже не просто предлагал,а показывал как с минимальными затратами около 4000р(mj-150-2500р,kl30-950р ,самодельная антенна вместе с кабелем-500р)и у тебя связь от польши до камчатки.
и как всегда-по «диванному» 😊
nikserg 20.03.2014 — 18:32
ПА
показывал как с минимальными затратами около 4000р(mj-150-2500р,kl30-950р ,самодельная антенна вместе с кабелем-500р)и у тебя связь от польши до камчатки.
можно где-нибудь глянуть что там было?
ПА 20.03.2014 — 18:38
вроде на G-151 ещо немного осталось,здесь нет.
sergey_zh 01.05.2014 — 19:21
Давно уже сделали кому надо такое….
Lev007 02.05.2014 — 12:54
sergey_zh
Давно уже сделали кому надо такое….
Однако в стартовом посте такой антенны нет
Дог 02.05.2014 — 16:21
Так можно поднять темку? Нужна конструкция базовой антенны для си-би, высота установки около 6 метров от земли, вокруг лес, подаваемая можность около 100 вт, растопыристость и вес в принципе не важны. Задача — связь с машинами, и пешими, как можно далее. Вокруг.
——————
Lupus lupo homo est
pahabih 02.05.2014 — 22:36
отмечусь
zilberdimm 15. 05.2014 — 17:11
sledopyt78
Сейчас на примере «братьев» мы можем наблюдать нехватку информации, когда телевизор и официальное радио вещает то, что ей диктует правительство. Соответственно у выживальщика нет возможности своевременно оценить обстановку и принять единственно верное решение. Что бы этого избежать, нужно определить общую для всей РФ частоту, и время выхода в эфир.
Комплект спутникового TV себе купите и смотрите то, что диктует какое-нибудь другое правительство. Легально, просто, дешево и всем нравится. И нет нужды создавать службу ОБС на (ультра)коротких волнах.
http://www.satorbita.com/tp.html
ПА 19.05.2017 — 06:29
[QUOTE]Вот бы эту антенну на 2 диапазона сразу пересчитать (2м+70см), может умеет кто?[/QUOTE
кому какую антенну нужно пересчитать на другой диапазон пишите пересчитаю
nikserg 01. 09.2017 — 23:53
вроде криминала не заметно. пробки привязать шнурками, а на маршрут брать набор штырей на какой-либо один диапазон.
SuperMaker 02.09.2017 — 10:40
AL-800 убирает необходимость таскать с собой набор штырей. Цена весьма благословенная.
stv-ural 18.09.2017 — 17:52
Двух-диапазонная 145+435 МГц с большим усилением при малых габаритах. Разбирается за 2 минуты. В сложенном виде — трость диаметром 25мм, длиной 1м. — AY-V3U4-P25E-SMA Dualband 145/436 МГц http://stv-ural.ru/products/v3u4-p25u-sma 690р. ???
stv-ural 20.03.2018 — 12:20
Новый вариант двух-диапазонной антенны. Габариты в сложенном виде 55х4х4 см.
Все элементы и кабель помещаются внутрь бума. Усиление — прежнее.
Цена 1200р. Вся подробная информация — на сайте.
http://stv-ural.ru/products/v3u4-p20
stv-ural 26. 02.2019 — 12:30
Антенна обновлена. Теперь узел вибратора защищён от воды и грязи. Вес 250г.
Цена 2000р.
sloniki 27.02.2019 — 05:29
Приобрел vertex2000vx как базовую. Буду строить антенну. Связь с баофенгами в округе
144MHz 2m Portable Yagi VHF Beam Antenna

Здесь приведены подробные сведения об антенне 144MHz VHF Yagi, предназначенной для портативного использования. Так как старая 5-ти элементная версия моей антенны была опубликована в RadCom в июле 2011 года, несколько человек связались со мной и попросили подробности о том, как она была построена. За прошедшие годы она претерпела несколько изменений (это версия 4) и теперь представляет собой 6-элементную Yagi Uda, основанную на дизайне DK7ZB, с небольшими изменениями в EZNEC.
Задача при разработке этой антенны заключалась в том, что она должна быть достаточно компактной, чтобы подниматься с ней на гору, а также она должна быть очень быстрой и простой в сборке и разборке. Было выбрано 6 элементов, поскольку при этом длина бума составляет 2 метра (6,5 фута), что делает ее переносной, но при этом антенна имеет хороший коэффициент усиления. Следующая проблема заключалась в том, как ее построить, чтобы ее можно было быстро собрать. После долгих раздумий я решил использовать деревянные прищепки для крепления элементов. В предыдущих версиях я использовал большие винтовые клеммные колодки, плексиглас, пластиковые вставки, но пока это, безусловно, лучшая версия!
Примечание. Созданная мной версия, которая описана здесь, оптимизирована для SSB в нижней части диапазона 2 м (144,3 МГц) и не подходит для использования на частотах 146 МГц или выше из-за возрастающего КСВ.
Размеры и диаграммы направленности приведены ниже:

КСВ от 143 МГц до 146 МГц с центром на 144,4 МГц.
Конечно, есть много разных способов изготовления антенн. Ниже приведены фотографии, подробно показывающие, как антенна собирается.
Антенна разобрана. Его можно собрать за 30 секунд!

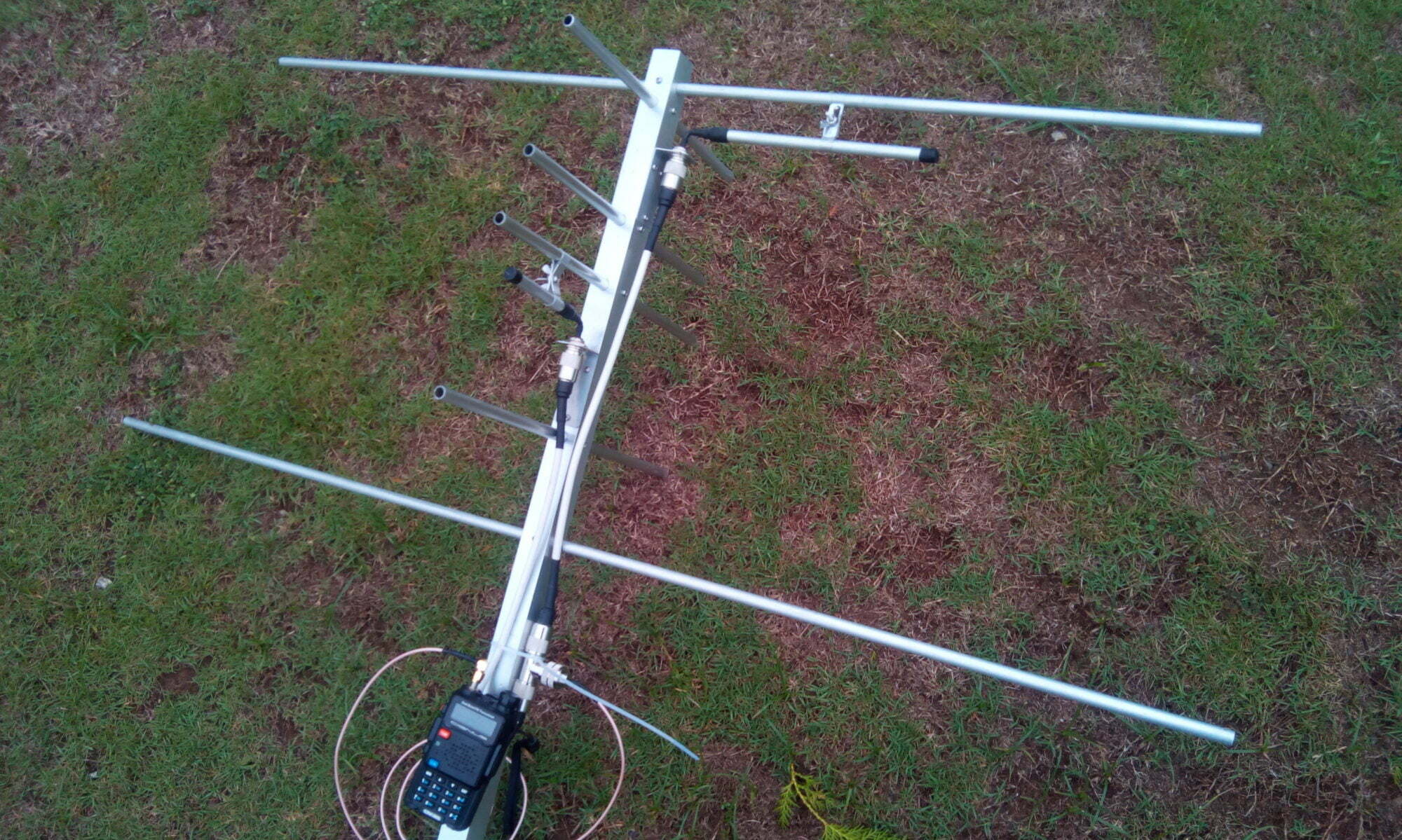

Собранная антенна.
Элементы пронумерованы, середины отмечены черной линией для простоты сборки.
Элемент на месте. Черная линия совмещена с винтом, который центрирован на буме.
Вибратор крепится на большую пластину для размещения коробки. Я использовал неизвестный феррит с 4 витками RG174 в качестве синфазного дросселя. Сначала я попробовал просто сделать несколько витков кабеля, без феррита, но это было не очень эффективно. Я еще не опробовал этот дроссель при 100 Вт мощности, но думаю, что все будет в порядке.
Ниже приведены фотографии использования моей оригинальной самодельной антенны.

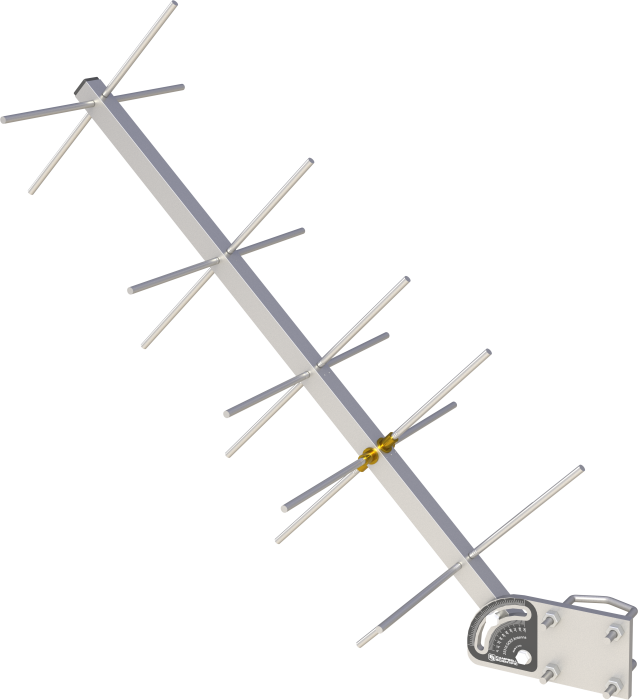

2 м 144 МГц CROSS Yagi Contest EME антенна PA144-CROSS-20-6BP
20 Element Cross 2 meter Contest — антенна EME Yagi PA144-CROSS-20-6BP
Лучшая антенна с низким уровнем шума PLUS — CROSS Yagi Antenna 10 + 10 элементов. Идеально подходит для работы на VHF Contest или EME. Легко изменить горизонтальную или вертикальную поляризацию.
Лучшие 10 + 10 элементов 2-метровая малошумящая антенна Yagi с максимально возможным усилением для своей длины.Отличный для Terrestrial VHF Contest или EME.
Электрические характеристики 2 метра
Диапазон частот: 144 — 145 МГц
Прирост свободного пространства вперед: 14,4 дБи
Соотношение передней и задней сторон: 30 дБ
3 дБ Ширина луча по горизонтали: 36 ° для горизонтальной антенны
3 дБ Ширина луча по вертикали: 39.6 ° для горизонтальной антенны
г / т тбд.
Поляризация: Горизонтально и вертикально (RHCP, LHCP со сдвигом фазы)
Расстояние между диполями: 520 мм
градусов: 90 °
Изоляция между антеннами (соединение): Более 30 дБ
Номинальное входное сопротивление: 50 Ом
КСВ по всему диапазону: <1. 2
Максимальная потребляемая мощность: 3000 Вт для обеих антенн (1500 Вт на антенну)
Метод сопоставления: Прямая подача через синфазные балуны
Разъемы: 2 x «N»
Механические характеристики 2 метра:
Количество элементов: 20 (10 + 10)
Диаметр элемента: 8 мм алюминиевая трубка
Диаметр диполя: Трубка из твердой меди 8 мм
Самый длинный элемент: 1050 мм
Монтажное положение элемента: Над стрелой и сбоку
Балуны и соединители: Включено
Длина стрелы: 5.47 м
Длина одиночной антенны: 4,91 м
Размер стрелы: Коническая стрела 40 x 40 мм + 30 x 30 мм
Количество частей стрелы: 4
Опора оттяжного троса: Не требуется
Диаметр монтажной мачты: 43 — 70 мм 1-1 / 4 «- 2-3 / 4»
Скорость ветра для выживания: 150 км / ч
Транспортная длина: 1. 49 кв.м
Вес антенны: 8,6 кг

144 МГц — 2-метровая поперечная антенна Яги, 20 элементов. Две антенны, расположенные рядом (горизонтальный стек) 3100 мм
Горизонтальная антенна (поляризация) 17,3 дБи F / S <-13,1 дБ
Вертикальная антенна (поляризация) 17.45 дБи F / S <-11,4 дБ
2 метра Плюс — Крест Яги 10 + 10 элемент. Усиление двух антенн для вертикального стека 3100 мм
Горизонтальная антенна (поляризация) 17,45 дБи F / S <-11,4 дБ
Вертикальная антенна (поляризация) 17,3 дБи F / S <-13,1 дБ
144 МГц Cross Yagi. Усиление четырех антенн в конфигурации «H» 3100 x 3100 мм
Диаграмма направленности излучения с высотой горизонтальной поляризации: 20,35 дБи F / S <-11,4 дБ
Азимутальная диаграмма направленности горизонтальной поляризации: 20,35 дБи F / S <-12,7 дБ
2-метровая УКВ-антенна и малошумящая антенна EME PA144-CROSS-20-6. Диаграмма излучения по зимуту A :

10 + 10 элемент 144 МГц Plus — антенна Cross Yagi с малошумящим датчиком.Диполь, балун и деталь соединителя «N».

Кронштейн вид PA144-CROSS-20-6BP Cross — Plus Yagi. Лучший выбор для VHF Contests, MS или EME. Превосходная антенна с низким уровнем шума.
Используйте мачту из стекловолокна или пластика.
2 метра Low noise Contest — антенна EME Yagi 10 + 10 Cross — Plus элементов (20 элементов).

Отличный КСВ на встроенной антенне Cross Yagi с малошумящим датчиком.Горизонтальная антенна.
На рабочих частотах менее 1.05.
Идеальный КСВ на встроенном Cross Yagi PA144-CROSS-20-6BP. Вертикальная антенна:
От 144,1 до 144,5 меньше 1,07.

Вариант той же антенны XPOL смотрите здесь.

Лучший выбор Cross — Plus VHF Contest и EME Yagi антенна. Отличные характеристики с низким уровнем шума .

Превосходный дизайн с с новейшим профессиональным программным обеспечением для трехмерного электромагнитного моделирования.
Невозможно с EZNEC Pro / 4 — двигатель NEC4.2, 4NEC2, EZNEC, YO или AO, кроме случаев случайного происшествия.
Или возиться с антенными элементами или расстояниями.
Код товара: 0220
Наличие: В наличии
Теги: Яги, Антенна, 20 элемент, 2 метра, 144 МГц, EME, Низкий, Шум, Конкурс, пересекать, плюс, PA144-CROSS-20-6BP
% PDF-1.2 % 1 1 объект (INDEX.PDX) endobj 2 1 объект > / ProcSet [/ PDF / Text] >> / Содержание 1615 0 руб. / Большой палец 1613 0 R / MediaBox [0 0 612 792] / Аннотации 3 1 R / CropBox [0 0 612 792] / Повернуть 0 >> endobj 3 1 объект [ 1611 0 руб. ] endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 14 0 объект > endobj 15 1 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект (Приложение.pdf) endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект (Приложение.pdf) endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект (Приложение.pdf) endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект (Приложение.pdf) endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект (Приложение.pdf) endobj 32 0 объект > endobj 33 0 объект (Приложение.pdf) endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект (Chap28.pdf) endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 объект (Chap28.pdf) endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект (Chap28.pdf) endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект (Chap28. pdf) endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект (Глава 28.pdf) endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект (Chap28.pdf) endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект (Chap28.pdf) endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект (Chap28.pdf) endobj 60 0 obj > endobj 61 0 объект > endobj 62 0 объект (Chap28.pdf) endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект (Глава 28.pdf) endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект (Chap28.pdf) endobj 69 0 объект > endobj 70 0 объект (Chap28.pdf) endobj 71 0 объект > endobj 72 0 объект (Chap28.pdf) endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект (Chap27.pdf) endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект (Глава 27.pdf) endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект (Chap27.pdf) endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект (Chap27.pdf) endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект (Chap27. pdf) endobj 90 0 объект > endobj 91 0 объект (Chap27.pdf) endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект (Глава 27.pdf) endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект (Chap27.pdf) endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект (Chap27.pdf) endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект (Chap27.pdf) endobj 104 0 объект > endobj 105 0 объект > endobj 106 0 объект (Chap27.pdf) endobj 107 0 объект > endobj 108 0 объект > endobj 109 0 объект > endobj 110 0 объект > endobj 111 0 объект (Глава 27.pdf) endobj 112 0 объект > endobj 113 0 объект > endobj 114 0 объект (Chap27.pdf) endobj 115 0 объект > endobj 116 0 объект > endobj 117 0 объект (Chap27.pdf) endobj 118 0 объект > endobj 119 0 объект (Chap27.pdf) endobj 120 0 объект > endobj 121 0 объект (Chap27.pdf) endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект (Chap27.pdf) endobj 125 0 объект > endobj 126 0 объект > endobj 127 0 объект (Глава 27.pdf) endobj 128 0 объект > endobj 129 0 объект > endobj 130 0 объект > endobj 131 0 объект (Chap27. pdf) endobj 132 0 объект > endobj 133 0 объект > endobj 134 0 объект (Chap27.pdf) endobj 135 0 объект > endobj 136 0 объект > endobj 137 0 объект (Chap27.pdf) endobj 138 0 объект > endobj 139 0 объект > endobj 140 0 объект (Chap27.pdf) endobj 141 0 объект > endobj 142 0 объект > endobj 143 0 объект (Глава 27.pdf) endobj 144 0 объект > endobj 145 0 объект > endobj 146 0 объект (Chap27.pdf) endobj 147 0 объект > endobj 148 0 объект > endobj 149 0 объект (Chap27.pdf) endobj 150 0 объект > endobj 151 0 объект (Chap27.pdf) endobj 152 0 объект > endobj 153 0 объект > endobj 154 0 объект (Chap27.pdf) endobj 155 0 объект > endobj 156 0 объект > endobj 157 0 объект (Глава 27.pdf) endobj 158 0 объект > endobj 159 0 объект > endobj 160 0 объект > endobj 161 0 объект (Chap27.pdf) endobj 162 0 объект > endobj 163 0 объект (Chap27.pdf) endobj 164 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 167 0 объект (Chap27.pdf) endobj 168 0 объект > endobj 169 0 объект > endobj 170 0 объект (Chap27. pdf) endobj 171 0 объект > endobj 172 0 объект > endobj 173 0 объект > endobj 174 0 объект (Глава 27.pdf) endobj 175 0 объект > endobj 176 0 объект (Chap27.pdf) endobj 177 0 объект > endobj 178 0 объект (Chap27.pdf) endobj 179 0 объект > endobj 180 0 объект (Chap27.pdf) endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 184 0 объект (Chap26.pdf) endobj 185 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 189 0 объект (Глава 26.pdf) endobj 190 0 объект > endobj 191 0 объект > endobj 192 0 объект (Chap26.pdf) endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект (Chap26.pdf) endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект (Chap26.pdf) endobj 199 0 объект > endobj 200 0 объект (Chap26.pdf) endobj 201 0 объект > endobj 202 0 объект (Chap26.pdf) endobj 203 0 объект > endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект (Глава 26.pdf) endobj 207 0 объект > endobj 208 0 объект > endobj 209 0 объект (Chap26. pdf) endobj 210 0 объект > endobj 211 0 объект (Chap26.pdf) endobj 212 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 215 0 объект (Chap26.pdf) endobj 216 0 объект > endobj 217 0 объект > endobj 218 0 объект (Chap26.pdf) endobj 219 0 объект > endobj 220 0 объект > endobj 221 0 объект (Глава 26.pdf) endobj 222 0 объект > endobj 223 0 объект (Chap26.pdf) endobj 224 0 объект > endobj 225 0 объект (Chap26.pdf) endobj 226 0 объект > endobj 227 0 объект > endobj 228 0 объект > endobj 229 0 объект (Chap25.pdf) endobj 230 0 объект > endobj 231 0 объект > endobj 232 0 объект (Chap25.pdf) endobj 233 0 объект > endobj 234 0 объект > endobj 235 0 объект > endobj 236 0 объект (Глава 25.pdf) endobj 237 0 объект > endobj 238 0 объект > endobj 239 0 объект (Chap25.pdf) endobj 240 0 объект > endobj 241 0 объект > endobj 242 0 объект (Chap25.pdf) endobj 243 0 объект > endobj 244 0 объект > endobj 245 0 объект (Chap25.pdf) endobj 246 0 объект > endobj 247 0 объект > endobj 248 0 объект (Chap25. pdf) endobj 249 0 объект > endobj 250 0 объект > endobj 251 0 объект (Глава 25.pdf) endobj 252 0 объект > endobj 253 0 объект (Chap25.pdf) endobj 254 0 объект > endobj 255 0 объект (Chap25.pdf) endobj 256 0 объект > endobj 257 0 объект > endobj 258 0 объект > endobj 259 0 объект (Chap24.pdf) endobj 260 0 объект > endobj 261 0 объект > endobj 262 0 объект > endobj 263 0 объект (Chap24.pdf) endobj 264 0 объект > endobj 265 0 объект > endobj 266 0 объект (Глава 24.pdf) endobj 267 0 объект > endobj 268 0 объект > endobj 269 0 объект (Chap24.pdf) endobj 270 0 объект > endobj 271 0 объект > endobj 272 0 объект (Chap24.pdf) endobj 273 0 объект > endobj 274 0 объект > endobj 275 0 объект (Chap24.pdf) endobj 276 0 объект > endobj 277 0 объект > endobj 278 0 объект (Chap24.pdf) endobj 279 0 объект > endobj 280 0 объект (Глава 24.pdf) endobj 281 0 объект > endobj 282 0 объект > endobj 283 0 объект > endobj 284 0 объект (Chap24.pdf) endobj 285 0 объект > endobj 286 0 объект (Chap24.pdf) endobj 287 0 объект > endobj 288 0 объект > endobj 289 0 объект > endobj 290 0 объект (Chap24. pdf) endobj 291 0 объект > endobj 292 0 объект > endobj 293 0 объект (Chap24.pdf) endobj 294 0 объект > endobj 295 0 объект > endobj 296 0 объект (Глава 24.pdf) endobj 297 0 объект > endobj 298 0 объект > endobj 299 0 объект (Chap24.pdf) endobj 300 0 объект > endobj 301 0 объект > endobj 302 0 объект (Chap24.pdf) endobj 303 0 объект > endobj 304 0 объект (Chap24.pdf) endobj 305 0 объект > endobj 306 0 объект > endobj 307 0 объект > endobj 308 0 объект (Chap24.pdf) endobj 309 0 объект > endobj 310 0 объект > endobj 311 0 объект (Глава 24.pdf) endobj 312 0 объект > endobj 313 0 объект > endobj 314 0 объект (Chap24.pdf) endobj 315 0 объект > endobj 316 0 объект > endobj 317 0 объект (Chap24.pdf) endobj 318 0 объект > endobj 319 0 объект (Chap24.pdf) endobj 320 0 объект > endobj 321 0 объект (Chap24.pdf) endobj 322 0 объект > endobj 323 0 объект > endobj 324 0 объект > endobj 325 0 объект (Глава 23.pdf) endobj 326 0 объект > endobj 327 0 объект > endobj 328 0 объект > endobj 329 0 объект (Chap23. pdf) endobj 330 0 объект > endobj 331 0 объект > endobj 332 0 объект (Chap23.pdf) endobj 333 0 объект > endobj 334 0 объект (Chap23.pdf) endobj 335 0 объект > endobj 336 0 объект > endobj 337 0 объект > endobj 338 0 объект (Chap23.pdf) endobj 339 0 объект > endobj 340 0 объект > endobj 341 0 объект (Глава 23.pdf) endobj 342 0 объект > endobj 343 0 объект > endobj 344 0 объект (Chap23.pdf) endobj 345 0 объект > endobj 346 0 объект > endobj 347 0 объект (Chap23.pdf) endobj 348 0 объект > endobj 349 0 объект > endobj 350 0 объект (Chap23.pdf) endobj 351 0 объект > endobj 352 0 объект > endobj 353 0 объект (Chap23.pdf) endobj 354 0 объект > endobj 355 0 объект > endobj 356 0 объект (Глава 23.pdf) endobj 357 0 объект > endobj 358 0 объект > endobj 359 0 объект (Chap23.pdf) endobj 360 0 объект > endobj 361 0 объект > endobj 362 0 объект (Chap23.pdf) endobj 363 0 объект > endobj 364 0 объект > endobj 365 0 объект > endobj 366 0 объект (Chap23.pdf) endobj 367 0 объект > endobj 368 0 объект > endobj 369 0 объект (Chap23. pdf) endobj 370 0 объект > endobj 371 0 объект (Глава 23.pdf) endobj 372 0 объект > endobj 373 0 объект (Chap23.pdf) endobj 374 0 объект > endobj 375 0 объект > endobj 376 0 объект > endobj 377 0 объект (Chap23.pdf) endobj 378 0 объект > endobj 379 0 объект > endobj 380 0 объект (Chap23.pdf) endobj 381 0 объект > endobj 382 0 объект > endobj 383 0 объект (Chap23.pdf) endobj 384 0 объект > endobj 385 0 объект > endobj 386 0 объект (Глава 23.pdf) endobj 387 0 объект > endobj 388 0 объект (Chap23.pdf) endobj 389 0 объект > endobj 390 0 объект > endobj 391 0 объект (Chap23.pdf) endobj 392 0 объект > endobj 393 0 объект (Chap23.pdf) endobj 394 0 объект > endobj 395 0 объект > endobj 396 0 объект > endobj 397 0 объект (Chap22.pdf) endobj 398 0 объект > endobj 399 0 объект > endobj 400 0 obj (Глава 22.pdf) endobj 401 0 объект > endobj 402 0 объект > endobj 403 0 объект (Chap22.pdf) endobj 404 0 объект > endobj 405 0 объект > endobj 406 0 объект (Chap22.pdf) endobj 407 0 объект > endobj 408 0 объект > endobj 409 0 объект > endobj 410 0 объект (Chap22. pdf) endobj 411 0 объект > endobj 412 0 объект > endobj 413 0 объект (Chap22.pdf) endobj 414 0 объект > endobj 415 0 объект > endobj 416 0 объект (Глава 22.pdf) endobj 417 0 объект > endobj 418 0 объект > endobj 419 0 объект (Chap22.pdf) endobj 420 0 объект > endobj 421 0 объект > endobj 422 0 объект (Chap22.pdf) endobj 423 0 объект > endobj 424 0 объект > endobj 425 0 объект (Chap22.pdf) endobj 426 0 объект > endobj 427 0 объект > endobj 428 0 объект (Chap22.pdf) endobj 429 0 объект > endobj 430 0 объект > endobj 431 0 объект (Глава 22.pdf) endobj 432 0 объект > endobj 433 0 объект > endobj 434 0 объект (Chap22.pdf) endobj 435 0 объект > endobj 436 0 объект > endobj 437 0 объект (Chap22.pdf) endobj 438 0 объект > endobj 439 0 объект > endobj 440 0 объект (Chap22.pdf) endobj 441 0 объект > endobj 442 0 объект > endobj 443 0 объект (Chap22.pdf) endobj 444 0 объект > endobj 445 0 объект (Глава 22.pdf) endobj 446 0 объект > endobj 447 0 объект (Chap22.pdf) endobj 448 0 объект > endobj 449 0 объект > endobj 450 0 объект > endobj 451 0 объект (Chap21. pdf) endobj 452 0 объект > endobj 453 0 объект (Chap21.pdf) endobj 454 0 объект > endobj 455 0 объект > endobj 456 0 объект > endobj 457 0 объект (Chap20.pdf) endobj 458 0 объект > endobj 459 0 объект > endobj 460 0 объект (Глава 20.pdf) endobj 461 0 объект > endobj 462 0 объект > endobj 463 0 объект (Chap20.pdf) endobj 464 0 объект > endobj 465 0 объект > endobj 466 0 объект > endobj 467 0 объект (Chap20.pdf) endobj 468 0 объект > endobj 469 0 объект > endobj 470 0 объект (Chap20.pdf) endobj 471 0 объект > endobj 472 0 объект > endobj 473 0 объект (Chap20.pdf) endobj 474 0 объект > endobj 475 0 объект (Глава 20.pdf) endobj 476 0 объект > endobj 477 0 объект > endobj 478 0 объект > endobj 479 0 объект (Chap20.pdf) endobj 480 0 объект > endobj 481 0 объект > endobj 482 0 объект (Chap20.pdf) endobj 483 0 объект > endobj 484 0 объект > endobj 485 0 объект (Chap20.pdf) endobj 486 0 объект > endobj 487 0 объект (Chap20.pdf) endobj 488 0 объект > endobj 489 0 объект (Глава 20.pdf) endobj 490 0 объект > endobj 491 0 объект > endobj 492 0 объект > endobj 493 0 объект (Chap19. pdf) endobj 494 0 объект > endobj 495 0 объект > endobj 496 0 объект (Chap19.pdf) endobj 497 0 объект > endobj 498 0 объект > endobj 499 0 объект (Chap19.pdf) endobj 500 0 объект > endobj 501 0 объект > endobj 502 0 объект > endobj 503 0 объект (Глава 19.pdf) endobj 504 0 объект > endobj 505 0 объект > endobj 506 0 объект (Chap19.pdf) endobj 507 0 объект > endobj 508 0 объект > endobj 509 0 объект (Chap19.pdf) endobj 510 0 объект > endobj 511 0 объект (Chap19.pdf) endobj 512 0 объект > endobj 513 0 объект > endobj 514 0 объект (Chap19.pdf) endobj 515 0 объект > endobj 516 0 объект > endobj 517 0 объект (Глава 19.pdf) endobj 518 0 объект > endobj 519 0 объект > endobj 520 0 объект > endobj 521 0 объект (Chap19.pdf) endobj 522 0 объект > endobj 523 0 объект (Chap19.pdf) endobj 524 0 объект > endobj 525 0 объект > endobj 526 0 объект > endobj 527 0 объект (Chap19.pdf) endobj 528 0 объект > endobj 529 0 объект > endobj 530 0 объект (Chap19.pdf) endobj 531 0 объект > endobj 532 0 объект (Глава 19. pdf) endobj 533 0 объект > endobj 534 0 объект > endobj 535 0 объект > endobj 536 0 объект (Chap19.pdf) endobj 537 0 объект > endobj 538 0 объект > endobj 539 0 объект (Chap19.pdf) endobj 540 0 объект > endobj 541 0 объект > endobj 542 0 объект (Chap19.pdf) endobj 543 0 объект > endobj 544 0 объект (Chap19.pdf) endobj 545 0 объект > endobj 546 0 объект (Глава 19.pdf) endobj 547 0 объект > endobj 548 0 объект > endobj 549 0 объект > endobj 550 0 объект (Chap18.pdf) endobj 551 0 объект > endobj 552 0 объект > endobj 553 0 объект (Chap18.pdf) endobj 554 0 объект > endobj 555 0 объект > endobj 556 0 объект (Chap18.pdf) endobj 557 0 объект > endobj 558 0 объект > endobj 559 0 объект (Chap18.pdf) endobj 560 0 объект > endobj 561 0 объект > endobj 562 0 объект (Глава 18.pdf) endobj 563 0 объект > endobj 564 0 объект > endobj 565 0 объект > endobj 566 0 объект (Chap18.pdf) endobj 567 0 объект > endobj 568 0 объект (Chap18.pdf) endobj 569 0 объект > endobj 570 0 объект > endobj 571 0 объект (Chap18. pdf) endobj 572 0 объект > endobj 573 0 объект > endobj 574 0 объект (Chap18.pdf) endobj 575 0 объект > endobj 576 0 объект > endobj 577 0 объект > endobj 578 0 объект (Глава 18.pdf) endobj 579 0 объект > endobj 580 0 объект > endobj 581 0 объект (Chap18.pdf) endobj 582 0 объект > endobj 583 0 объект (Chap18.pdf) endobj 584 0 объект > endobj 585 0 объект > endobj 586 0 объект (Chap18.pdf) endobj 587 0 объект > endobj 588 0 объект > endobj 589 0 объект (Chap18.pdf) endobj 590 0 объект > endobj 591 0 объект > endobj 592 0 объект > endobj 593 0 объект (Глава 18.pdf) endobj 594 0 объект > endobj 595 0 объект > endobj 596 0 объект (Chap18.pdf) endobj 597 0 объект > endobj 598 0 объект > endobj 599 0 объект > endobj 600 0 obj (Chap18.pdf) endobj 601 0 объект > endobj 602 0 объект > endobj 603 0 объект (Chap18.pdf) endobj 604 0 объект > endobj 605 0 объект > endobj 606 0 объект (Chap18.pdf) endobj 607 0 объект > endobj 608 0 объект > endobj 609 0 объект (Глава 18.pdf) endobj 610 0 объект > endobj 611 0 объект > endobj 612 0 объект (Chap18. pdf) endobj 613 0 объект > endobj 614 0 объект > endobj 615 0 объект (Chap18.pdf) endobj 616 0 объект > endobj 617 0 объект > endobj 618 0 объект (Chap18.pdf) endobj 619 0 объект > endobj 620 0 объект > endobj 621 0 объект (Chap18.pdf) endobj 622 0 объект > endobj 623 0 объект > endobj 624 0 объект (Глава 18.pdf) endobj 625 0 объект > endobj 626 0 объект > endobj 627 0 объект (Chap18.pdf) endobj 628 0 объект > endobj 629 0 объект > endobj 630 0 объект (Chap18.pdf) endobj 631 0 объект > endobj 632 0 объект > endobj 633 0 объект (Chap18.pdf) endobj 634 0 объект > endobj 635 0 объект (Chap18.pdf) endobj 636 0 объект > endobj 637 0 объект (Chap18.pdf) endobj 638 0 объект > endobj 639 0 объект (Глава 18.pdf) endobj 640 0 объект > endobj 641 0 объект > endobj 642 0 объект > endobj 643 0 объект > endobj 644 0 объект > endobj 645 0 объект (Chap17.pdf) endobj 646 0 объект > endobj 647 0 объект > endobj 648 0 объект (Chap17.pdf) endobj 649 0 объект > endobj 650 0 объект > endobj 651 0 объект > endobj 652 0 объект > endobj 653 0 объект (Глава 17. pdf) endobj 654 0 объект > endobj 655 0 объект > endobj 656 0 объект (Chap17.pdf) endobj 657 0 объект > endobj 658 0 объект > endobj 659 0 объект (Chap17.pdf) endobj 660 0 объект > endobj 661 0 объект (Chap17.pdf) endobj 662 0 объект > endobj 663 0 объект (Chap17.pdf) endobj 664 0 объект > endobj 665 0 объект (Chap17.pdf) endobj 666 0 объект > endobj 667 0 объект (Глава 17.pdf) endobj 668 0 объект > endobj 669 0 объект (Chap17.pdf) endobj 670 0 объект > endobj 671 0 объект > endobj 672 0 объект > endobj 673 0 объект > endobj 674 0 объект > endobj 675 0 объект (Chap16.pdf) endobj 676 0 объект > endobj 677 0 объект > endobj 678 0 объект (Chap16.pdf) endobj 679 0 объект > endobj 680 0 объект > endobj 681 0 объект (Глава 16.pdf) endobj 682 0 объект > endobj 683 0 объект > endobj 684 0 объект (Chap16.pdf) endobj 685 0 объект > endobj 686 0 объект > endobj 687 0 объект (Chap16.pdf) endobj 688 0 объект > endobj 689 0 объект > endobj 690 0 объект (Chap16.pdf) endobj 691 0 объект > endobj 692 0 объект > endobj 693 0 объект (Chap16. pdf) endobj 694 0 объект > endobj 695 0 объект (Глава 16.pdf) endobj 696 0 объект > endobj 697 0 объект > endobj 698 0 объект (Chap16.pdf) endobj 699 0 объект > endobj 700 0 объект > endobj 701 0 объект (Chap16.pdf) endobj 702 0 объект > endobj 703 0 объект > endobj 704 0 объект (Chap16.pdf) endobj 705 0 объект > endobj 706 0 объект > endobj 707 0 объект (Chap16.pdf) endobj 708 0 объект > endobj 709 0 объект > endobj 710 0 объект (Глава 16.pdf) endobj 711 0 объект > endobj 712 0 объект > endobj 713 0 объект (Chap16.pdf) endobj 714 0 объект > endobj 715 0 объект > endobj 716 0 объект (Chap16.pdf) endobj 717 0 объект > endobj 718 0 объект > endobj 719 0 объект (Chap16.pdf) endobj 720 0 объект > endobj 721 0 объект > endobj 722 0 объект (Chap16.pdf) endobj 723 0 объект > endobj 724 0 объект > endobj 725 0 объект (Глава 16.pdf) endobj 726 0 объект > endobj 727 0 объект > endobj 728 0 объект (Chap16.pdf) endobj 729 0 объект > endobj 730 0 объект > endobj 731 0 объект (Chap16.pdf) endobj 732 0 объект > endobj 733 0 объект > endobj 734 0 объект (Chap16. pdf) endobj 735 0 объект > endobj 736 0 объект > endobj 737 0 объект (Chap16.pdf) endobj 738 0 объект > endobj 739 0 объект > endobj 740 0 объект (Глава 16.pdf) endobj 741 0 объект > endobj 742 0 объект > endobj 743 0 объект (Chap16.pdf) endobj 744 0 объект > endobj 745 0 объект (Chap16.pdf) endobj 746 0 объект > endobj 747 0 объект (Chap16.pdf) endobj 748 0 объект > endobj 749 0 объект > endobj 750 0 объект > endobj 751 0 объект (Chap15.pdf) endobj 752 0 объект > endobj 753 0 объект > endobj 754 0 объект (Глава 15.pdf) endobj 755 0 объект > endobj 756 0 объект > endobj 757 0 объект (Chap15.pdf) endobj 758 0 объект > endobj 759 0 объект > endobj 760 0 объект (Chap15.pdf) endobj 761 0 объект > endobj 762 0 объект > endobj 763 0 объект (Chap15.pdf) endobj 764 0 объект > endobj 765 0 объект > endobj 766 0 объект (Chap15.pdf) endobj 767 0 объект > endobj 768 0 объект > endobj 769 0 объект (Глава 15.pdf) endobj 770 0 объект > endobj 771 0 объект (Chap15.pdf) endobj 772 0 объект > endobj 773 0 объект > endobj 774 0 объект > endobj 775 0 объект (Chap14. pdf) endobj 776 0 объект > endobj 777 0 объект > endobj 778 0 объект (Chap14.pdf) endobj 779 0 объект > endobj 780 0 объект > endobj 781 0 объект (Chap14.pdf) endobj 782 0 объект > endobj 783 0 объект > endobj 784 0 объект (Глава 14.pdf) endobj 785 0 объект > endobj 786 0 объект > endobj 787 0 объект (Chap14.pdf) endobj 788 0 объект > endobj 789 0 объект > endobj 790 0 объект (Chap14.pdf) endobj 791 0 объект > endobj 792 0 объект > endobj 793 0 объект (Chap14.pdf) endobj 794 0 объект > endobj 795 0 объект > endobj 796 0 объект (Chap14.pdf) endobj 797 0 объект > endobj 798 0 объект > endobj 799 0 объект (Глава 14.pdf) endobj 800 0 объект > endobj 801 0 объект > endobj 802 0 объект (Chap14.pdf) endobj 803 0 объект > endobj 804 0 объект > endobj 805 0 объект (Chap14.pdf) endobj 806 0 объект > endobj 807 0 объект > endobj 808 0 объект (Chap14.pdf) endobj 809 0 объект > endobj 810 0 объект > endobj 811 0 объект (Chap14.pdf) endobj 812 0 объект > endobj 813 0 объект > endobj 814 0 объект (Глава 14. pdf) endobj 815 0 объект > endobj 816 0 объект > endobj 817 0 объект (Chap14.pdf) endobj 818 0 объект > endobj 819 0 объект > endobj 820 0 объект (Chap14.pdf) endobj 821 0 объект > endobj 822 0 объект (Chap14.pdf) endobj 823 0 объект > endobj 824 0 объект > endobj 825 0 объект > endobj 826 0 объект > endobj 827 0 объект > endobj 828 0 объект (Глава 13.pdf) endobj 829 0 объект > endobj 830 0 объект > endobj 831 0 объект (Chap13.pdf) endobj 832 0 объект > endobj 833 0 объект > endobj 834 0 объект (Chap13.pdf) endobj 835 0 объект > endobj 836 0 объект > endobj 837 0 объект (Chap13.pdf) endobj 838 0 объект > endobj 839 0 объект > endobj 840 0 объект (Chap13.pdf) endobj 841 0 объект > endobj 842 0 объект > endobj 843 0 объект (Глава 13.pdf) endobj 844 0 объект > endobj 845 0 объект > endobj 846 0 объект (Chap13.pdf) endobj 847 0 объект > endobj 848 0 объект (Chap13.pdf) endobj 849 0 объект > endobj 850 0 объект (Chap13.pdf) endobj 851 0 объект > endobj 852 0 объект (Chap13.pdf) endobj 853 0 объект > endobj 854 0 объект > endobj 855 0 объект > endobj 856 0 объект (Chap12. pdf) endobj 857 0 объект > endobj 858 0 объект > endobj 859 0 объект > endobj 860 0 объект > endobj 861 0 объект > endobj 862 0 объект (Глава 12.pdf) endobj 863 0 объект > endobj 864 0 объект (Chap12.pdf) endobj 865 0 объект > endobj 866 0 объект (Chap12.pdf) endobj 867 0 объект > endobj 868 0 объект (Chap12.pdf) endobj 869 0 объект > endobj 870 0 объект (Chap12.pdf) endobj 871 0 объект > endobj 872 0 объект > endobj 873 0 объект > endobj 874 0 объект > endobj 875 0 объект (Chap11.pdf) endobj 876 0 объект > endobj 877 0 объект > endobj 878 0 объект (Глава 11.pdf) endobj 879 0 объект > endobj 880 0 объект > endobj 881 0 объект (Chap11.pdf) endobj 882 0 объект > endobj 883 0 объект > endobj 884 0 объект (Chap11.pdf) endobj 885 0 объект > endobj 886 0 объект > endobj 887 0 объект (Chap11.pdf) endobj 888 0 объект > endobj 889 0 объект > endobj 890 0 объект (Chap11.pdf) endobj 891 0 объект > endobj 892 0 объект > endobj 893 0 объект (Глава 11.pdf) endobj 894 0 объект > endobj 895 0 объект > endobj 896 0 объект (Chap11. pdf) endobj 897 0 объект > endobj 898 0 объект > endobj 899 0 объект (Chap11.pdf) endobj 900 0 объект > endobj 901 0 объект > endobj 902 0 объект > endobj 903 0 объект > endobj 904 0 объект (Chap11.pdf) endobj 905 0 объект > endobj 906 0 объект > endobj 907 0 объект (Глава 11.pdf) endobj 908 0 объект > endobj 909 0 объект > endobj 910 0 объект (Chap11.pdf) endobj 911 0 объект > endobj 912 0 объект > endobj 913 0 объект (Chap11.pdf) endobj 914 0 объект > endobj 915 0 объект > endobj 916 0 объект (Chap11.pdf) endobj 917 0 объект > endobj 918 0 объект > endobj 919 0 объект (Chap11.pdf) endobj 920 0 объект > endobj 921 0 объект > endobj 922 0 объект (Глава 11.pdf) endobj 923 0 объект > endobj 924 0 объект > endobj 925 0 объект > endobj 926 0 объект (Chap11.pdf) endobj 927 0 объект > endobj 928 0 объект > endobj 929 0 объект (Chap11.pdf) endobj 930 0 объект > endobj 931 0 объект > endobj 932 0 объект (Chap11.pdf) endobj 933 0 объект > endobj 934 0 объект > endobj 935 0 объект (Chap11.pdf) endobj 936 0 объект > endobj 937 0 объект > endobj 938 0 объект (Глава 11. pdf) endobj 939 0 объект > endobj 940 0 объект > endobj 941 0 объект > endobj 942 0 объект (Chap11.pdf) endobj 943 0 объект > endobj 944 0 объект > endobj 945 0 объект (Chap11.pdf) endobj 946 0 объект > endobj 947 0 объект > endobj 948 0 объект (Chap11.pdf) endobj 949 0 объект > endobj 950 0 объект (Chap11.pdf) endobj 951 0 объект > endobj 952 0 объект (Глава 11.pdf) endobj 953 0 объект > endobj 954 0 объект (Chap11.pdf) endobj 955 0 объект > endobj 956 0 объект (Chap11.pdf) endobj 957 0 объект > endobj 958 0 объект (Chap11.pdf) endobj 959 0 объект > endobj 960 0 объект (Chap11.pdf) endobj 961 0 объект > endobj 962 0 объект > endobj 963 0 объект > endobj 964 0 объект > endobj 965 0 объект > endobj 966 0 объект (Глава 10.pdf) endobj 967 0 объект > endobj 968 0 объект > endobj 969 0 объект > endobj 970 0 объект (Chap10.pdf) endobj 971 0 объект > endobj 972 0 объект > endobj 973 0 объект > endobj 974 0 объект > endobj 975 0 объект > endobj 976 0 объект > endobj 977 0 объект > endobj 978 0 объект (Chap10. pdf) endobj 979 0 объект > endobj 980 0 объект (Глава 10.pdf) endobj 981 0 объект > endobj 982 0 объект > endobj 983 0 объект (Chap10.pdf) endobj 984 0 объект > endobj 985 0 объект > endobj 986 0 объект (Chap10.pdf) endobj 987 0 объект > endobj 988 0 объект (Chap10.pdf) endobj 989 0 объект > endobj 990 0 объект (Chap10.pdf) endobj 991 0 объект > endobj 992 0 объект (Chap10.pdf) endobj 993 0 объект > endobj 994 0 объект (Глава 10.pdf) endobj 995 0 объект > endobj 996 0 объект (Chap10.pdf) endobj 997 0 объект > endobj 998 0 объект (Chap10.pdf) endobj 999 0 объект > endobj 1000 0 объект (Chap10.pdf) endobj 1001 0 объект > endobj 1002 0 объект (Chap10.pdf) endobj 1003 0 объект > endobj 1004 0 объект > endobj 1005 0 объект > endobj 1006 0 объект > endobj 1007 0 объект > endobj 1008 0 объект (Глава 9.pdf) endobj 1009 0 объект > endobj 1010 0 объект > endobj 1011 0 объект (Chap9.pdf) endobj 1012 0 объект > endobj 1013 0 объект > endobj 1014 0 объект > endobj 1015 0 объект (Chap9.pdf) endobj 1016 0 объект > endobj 1017 0 объект > endobj 1018 0 объект (Chap9. pdf) endobj 1019 0 объект > endobj 1020 0 объект > endobj 1021 0 объект (Chap9.pdf) endobj 1022 0 объект > endobj 1023 0 объект > endobj 1024 0 объект (Глава 9.pdf) endobj 1025 0 объект > endobj 1026 0 объект > endobj 1027 0 объект (Chap9.pdf) endobj 1028 0 объект > endobj 1029 0 объект > endobj 1030 0 объект (Chap9.pdf) endobj 1031 0 объект > endobj 1032 0 объект > endobj 1033 0 объект (Chap9.pdf) endobj 1034 0 объект > endobj 1035 0 объект > endobj 1036 0 объект > endobj 1037 0 объект (Chap9.pdf) endobj 1038 0 объект > endobj 1039 0 объект (Глава 9.pdf) endobj 1040 0 объект > endobj 1041 0 объект (Chap9.pdf) endobj 1042 0 объект > endobj 1043 0 объект (Chap9.pdf) endobj 1044 0 объект > endobj 1045 0 объект (Chap9.pdf) endobj 1046 0 объект > endobj 1047 0 объект (Chap9.pdf) endobj 1048 0 объект > endobj 1049 0 объект > endobj 1050 0 объект > endobj 1051 0 объект > endobj 1052 0 объект > endobj 1053 0 объект (Глава 8.pdf) endobj 1054 0 объект > endobj 1055 0 объект > endobj 1056 0 объект (Chap8. pdf) endobj 1057 0 объект > endobj 1058 0 объект > endobj 1059 0 объект (Chap8.pdf) endobj 1060 0 объект > endobj 1061 0 объект > endobj 1062 0 объект (Chap8.pdf) endobj 1063 0 объект > endobj 1064 0 объект > endobj 1065 0 объект (Chap8.pdf) endobj 1066 0 объект > endobj 1067 0 объект > endobj 1068 0 объект (Глава 8.pdf) endobj 1069 0 объект > endobj 1070 0 объект > endobj 1071 0 объект > endobj 1072 0 объект (Chap8.pdf) endobj 1073 0 объект > endobj 1074 0 объект > endobj 1075 0 объект (Chap8.pdf) endobj 1076 0 объект > endobj 1077 0 объект > endobj 1078 0 объект > endobj 1079 0 объект (Chap8.pdf) endobj 1080 0 объект > endobj 1081 0 объект > endobj 1082 0 объект (Глава 8.pdf) endobj 1083 0 объект > endobj 1084 0 объект > endobj 1085 0 объект > endobj 1086 0 объект > endobj 1087 0 объект (Chap8.pdf) endobj 1088 0 объект > endobj 1089 0 объект > endobj 1090 0 объект (Chap8.pdf) endobj 1091 0 объект > endobj 1092 0 объект > endobj 1093 0 объект (Chap8.pdf) endobj 1094 0 объект > endobj 1095 0 объект > endobj 1096 0 объект > endobj 1097 0 объект (Глава 8. pdf) endobj 1098 0 объект > endobj 1099 0 объект > endobj 1100 0 объект (Chap8.pdf) endobj 1101 0 объект > endobj 1102 0 объект > endobj 1103 0 объект (Chap8.pdf) endobj 1104 0 объект > endobj 1105 0 объект > endobj 1106 0 объект (Chap8.pdf) endobj 1107 0 объект > endobj 1108 0 объект > endobj 1109 0 объект (Chap8.pdf) endobj 1110 0 объект > endobj 1111 0 объект > endobj 1112 0 объект (Глава 8.pdf) endobj 1113 0 объект > endobj 1114 0 объект > endobj 1115 0 объект > endobj 1116 0 объект (Chap8.pdf) endobj 1117 0 объект > endobj 1118 0 объект > endobj 1119 0 объект (Chap8.pdf) endobj 1120 0 объект > endobj 1121 0 объект > endobj 1122 0 объект (Chap8.pdf) endobj 1123 0 объект > endobj 1124 0 объект > endobj 1125 0 объект (Chap8.pdf) endobj 1126 0 объект > endobj 1127 0 объект > endobj 1128 0 объект > endobj 1129 0 объект > endobj 1130 0 объект > endobj 1131 0 объект > endobj 1132 0 объект > endobj 1133 0 объект (Глава 8.pdf) endobj 1134 0 объект > endobj 1135 0 объект (Chap8.pdf) endobj 1136 0 объект > endobj 1137 0 объект (Chap8. pdf) endobj 1138 0 объект > endobj 1139 0 объект (Chap8.pdf) endobj 1140 0 объект > endobj 1141 0 объект (Chap8.pdf) endobj 1142 0 объект > endobj 1143 0 объект (Chap8.pdf) endobj 1144 0 объект > endobj 1145 0 объект > endobj 1146 0 объект > endobj 1147 0 объект (Глава 8.pdf) endobj 1148 0 объект > endobj 1149 0 объект > endobj 1150 0 объект > endobj 1151 0 объект > endobj 1152 0 объект (Chap8.pdf) endobj 1153 0 объект > endobj 1154 0 объект > endobj 1155 0 объект (Chap8.pdf) endobj 1156 0 объект > endobj 1157 0 объект > endobj 1158 0 объект (Chap8.pdf) endobj 1159 0 объект > endobj 1160 0 объект (Chap8.pdf) endobj 1161 0 объект > endobj 1162 0 объект (Глава 8.pdf) endobj 1163 0 объект > endobj 1164 0 объект (Chap8.pdf) endobj 1165 0 объект > endobj 1166 0 объект (Chap8.pdf) endobj 1167 0 объект > endobj 1168 0 объект (Chap8.pdf) endobj 1169 0 объект > endobj 1170 0 объект (Chap8.pdf) endobj 1171 0 объект > endobj 1172 0 объект (Chap8.pdf) endobj 1173 0 объект > endobj 1174 0 объект (Chap8. pdf) endobj 1175 0 объект > endobj 1176 0 объект (Глава 8.pdf) endobj 1177 0 объект > endobj 1178 0 объект (Chap8.pdf) endobj 1179 0 объект > endobj 1180 0 объект (Chap8.pdf) endobj 1181 0 объект > endobj 1182 0 объект (Chap8.pdf) endobj 1183 0 объект > endobj 1184 0 объект > endobj 1185 0 объект > endobj 1186 0 объект (Chap7.pdf) endobj 1187 0 объект > endobj 1188 0 объект > endobj 1189 0 объект (Chap7.pdf) endobj 1190 0 объект > endobj 1191 0 объект > endobj 1192 0 объект (Глава 7.pdf) endobj 1193 0 объект > endobj 1194 0 объект > endobj 1195 0 объект (Chap7.pdf) endobj 1196 0 объект > endobj 1197 0 объект > endobj 1198 0 объект (Chap7.pdf) endobj 1199 0 объект > endobj 1200 0 объект > endobj 1201 0 объект (Chap7.pdf) endobj 1202 0 объект > endobj 1203 0 объект > endobj 1204 0 объект > endobj 1205 0 объект (Chap7.pdf) endobj 1206 0 объект > endobj 1207 0 объект > endobj 1208 0 объект > endobj 1209 0 объект > endobj 1210 0 объект > endobj 1211 0 объект > endobj 1212 0 объект > endobj 1213 0 объект > endobj 1214 0 объект > endobj 1215 0 объект (Глава 7. pdf) endobj 1216 0 объект > endobj 1217 0 объект > endobj 1218 0 объект (Chap7.pdf) endobj 1219 0 объект > endobj 1220 0 объект > endobj 1221 0 объект (Chap7.pdf) endobj 1222 0 объект > endobj 1223 0 объект > endobj 1224 0 объект (Chap7.pdf) endobj 1225 0 объект > endobj 1226 0 объект (Chap7.pdf) endobj 1227 0 объект > endobj 1228 0 объект (Chap7.pdf) endobj 1229 0 объект > endobj 1230 0 объект (Глава 7.pdf) endobj 1231 0 объект > endobj 1232 0 объект (Chap7.pdf) endobj 1233 0 объект > endobj 1234 0 объект (Chap7.pdf) endobj 1235 0 объект > endobj 1236 0 объект (Chap7.pdf) endobj 1237 0 объект > endobj 1238 0 объект (Chap7.pdf) endobj 1239 0 объект > endobj 1240 0 объект (Chap7.pdf) endobj 1241 0 объект > endobj 1242 0 объект (Chap7.pdf) endobj 1243 0 объект > endobj 1244 0 объект > endobj 1245 0 объект > endobj 1246 0 объект (Глава 6.pdf) endobj 1247 0 объект > endobj 1248 0 объект > endobj 1249 0 объект > endobj 1250 0 объект > endobj 1251 0 объект > endobj 1252 0 объект > endobj 1253 0 объект > endobj 1254 0 объект > endobj 1255 0 объект > endobj 1256 0 объект > endobj 1257 0 объект (Chap6. pdf) endobj 1258 0 объект > endobj 1259 0 объект (Chap6.pdf) endobj 1260 0 объект > endobj 1261 0 объект (Глава 6.pdf) endobj 1262 0 объект > endobj 1263 0 объект (Chap6.pdf) endobj 1264 0 объект > endobj 1265 0 объект (Chap6.pdf) endobj 1266 0 объект > endobj 1267 0 объект (Chap6.pdf) endobj 1268 0 объект > endobj 1269 0 объект (Chap6.pdf) endobj 1270 0 объект > endobj 1271 0 объект (Chap6.pdf) endobj 1272 0 объект > endobj 1273 0 объект > endobj 1274 0 объект > endobj 1275 0 объект > endobj 1276 0 объект > endobj 1277 0 объект > endobj 1278 0 объект > endobj 1279 0 объект > endobj 1280 0 объект > endobj 1281 0 объект > endobj 1282 0 объект (Глава 6.pdf) endobj 1283 0 объект > endobj 1284 0 объект > endobj 1285 0 объект (Chap6.pdf) endobj 1286 0 объект > endobj 1287 0 объект (Chap6.pdf) endobj 1288 0 объект > endobj 1289 0 объект (Chap6.pdf) endobj 1290 0 объект > endobj 1291 0 объект (Chap6.pdf) endobj 1292 0 объект > endobj 1293 0 объект (Chap6.pdf) endobj 1294 0 объект > endobj 1295 0 объект (Глава 6. pdf) endobj 1296 0 объект > endobj 1297 0 объект > endobj 1298 0 объект > endobj 1299 0 объект > endobj 1300 0 объект > endobj 1301 0 объект > endobj 1302 0 объект > endobj 1303 0 объект > endobj 1304 0 объект (Chap6.pdf) endobj 1305 0 объект > endobj 1306 0 объект (Chap6.pdf) endobj 1307 0 объект > endobj 1308 0 объект (Chap6.pdf) endobj 1309 0 объект > endobj 1310 0 объект (Глава 6.pdf) endobj 1311 0 объект > endobj 1312 0 объект (Chap6.pdf) endobj 1313 0 объект > endobj 1314 0 объект (Chap6.pdf) endobj 1315 0 объект > endobj 1316 0 объект > endobj 1317 0 объект > endobj 1318 0 объект > endobj 1319 0 объект > endobj 1320 0 объект (Chap6.pdf) endobj 1321 0 объект > endobj 1322 0 объект (Chap6.pdf) endobj 1323 0 объект > endobj 1324 0 объект (Глава 6.pdf) endobj 1325 0 объект > endobj 1326 0 объект (Chap6.pdf) endobj 1327 0 объект > endobj 1328 0 объект (Chap6.pdf) endobj 1329 0 объект > endobj 1330 0 объект (Chap6.pdf) endobj 1331 0 объект > endobj 1332 0 объект (Chap6.pdf) endobj 1333 0 объект > endobj 1334 0 объект > endobj 1335 0 объект > endobj 1336 0 объект > endobj 1337 0 объект (Chap6. pdf) endobj 1338 0 объект > endobj 1339 0 объект (Глава 6.pdf) endobj 1340 0 объект > endobj 1341 0 объект (Chap6.pdf) endobj 1342 0 объект > endobj 1343 0 объект (Chap6.pdf) endobj 1344 0 объект > endobj 1345 0 объект (Chap6.pdf) endobj 1346 0 объект > endobj 1347 0 объект (Chap6.pdf) endobj 1348 0 объект > endobj 1349 0 объект > endobj 1350 0 объект > endobj 1351 0 объект (Chap5.pdf) endobj 1352 0 объект > endobj 1353 0 объект > endobj 1354 0 объект > endobj 1355 0 объект > endobj 1356 0 объект > endobj 1357 0 объект > endobj 1358 0 объект > endobj 1359 0 объект > endobj 1360 0 объект (Глава 5.pdf) endobj 1361 0 объект > endobj 1362 0 объект (Chap5.pdf) endobj 1363 0 объект > endobj 1364 0 объект (Chap5.pdf) endobj 1365 0 объект > endobj 1366 0 объект > endobj 1367 0 объект > endobj 1368 0 объект (Chap5.pdf) endobj 1369 0 объект > endobj 1370 0 объект > endobj 1371 0 объект > endobj 1372 0 объект > endobj 1373 0 объект > endobj 1374 0 объект > endobj 1375 0 объект > endobj 1376 0 объект (Глава 5. pdf) endobj 1377 0 объект > endobj 1378 0 объект (Chap5.pdf) endobj 1379 0 объект > endobj 1380 0 объект (Chap5.pdf) endobj 1381 0 объект > endobj 1382 0 объект (Chap5.pdf) endobj 1383 0 объект > endobj 1384 0 объект (Chap5.pdf) endobj 1385 0 объект > endobj 1386 0 объект (Chap5.pdf) endobj 1387 0 объект > endobj 1388 0 объект (Chap5.pdf) endobj 1389 0 объект > endobj 1390 0 объект (Глава 5.pdf) endobj 1391 0 объект > endobj 1392 0 объект (Chap5.pdf) endobj 1393 0 объект > endobj 1394 0 объект (Chap5.pdf) endobj 1395 0 объект > endobj 1396 0 объект (Chap5.pdf) endobj 1397 0 объект > endobj 1398 0 объект (Chap5.pdf) endobj 1399 0 объект > endobj 1400 0 объект > endobj 1401 0 объект > endobj 1402 0 объект > endobj 1403 0 объект > endobj 1404 0 объект (Глава 4.pdf) endobj 1405 0 объект > endobj 1406 0 объект (Chap4.pdf) endobj 1407 0 объект > endobj 1408 0 объект > endobj 1409 0 объект > endobj 1410 0 объект > endobj 1411 0 объект (Chap4.pdf) endobj 1412 0 объект > endobj 1413 0 объект (Chap4. pdf) endobj 1414 0 объект > endobj 1415 0 объект > endobj 1416 0 объект > endobj 1417 0 объект > endobj 1418 0 объект (Глава 4.pdf) endobj 1419 0 объект > endobj 1420 0 объект (Chap4.pdf) endobj 1421 0 объект > endobj 1422 0 объект > endobj 1423 0 объект > endobj 1424 0 объект > endobj 1425 0 объект > endobj 1426 0 объект > endobj 1427 0 объект > endobj 1428 0 объект > endobj 1429 0 объект (Chap4.pdf) endobj 1430 0 объект > endobj 1431 0 объект (Chap4.pdf) endobj 1432 0 объект > endobj 1433 0 объект (Глава 4.pdf) endobj 1434 0 объект > endobj 1435 0 объект (Chap4.pdf) endobj 1436 0 объект > endobj 1437 0 объект (Chap4.pdf) endobj 1438 0 объект > endobj 1439 0 объект (Chap4.pdf) endobj 1440 0 объект > endobj 1441 0 объект (Chap4.pdf) endobj 1442 0 объект > endobj 1443 0 объект (Chap4.pdf) endobj 1444 0 объект > endobj 1445 0 объект (Chap4.pdf) endobj 1446 0 объект > endobj 1447 0 объект (Глава 4.pdf) endobj 1448 0 объект > endobj 1449 0 объект (Chap4.pdf) endobj 1450 0 объект > endobj 1451 0 объект > endobj 1452 0 объект > endobj 1453 0 объект > endobj 1454 0 объект > endobj 1455 0 объект > endobj 1456 0 объект (Chap2. pdf) endobj 1457 0 объект > endobj 1458 0 объект > endobj 1459 0 объект > endobj 1460 0 объект (Chap2.pdf) endobj 1461 0 объект > endobj 1462 0 объект (Глава 2.pdf) endobj 1463 0 объект > endobj 1464 0 объект > endobj 1465 0 объект > endobj 1466 0 объект > endobj 1467 0 объект > endobj 1468 0 объект (Chap2.pdf) endobj 1469 0 объект > endobj 1470 0 объект > endobj 1471 0 объект > endobj 1472 0 объект (Chap2.pdf) endobj 1473 0 объект > endobj 1474 0 объект (Chap2.pdf) endobj 1475 0 объект > endobj 1476 0 объект (Глава 2.pdf) endobj 1477 0 объект > endobj 1478 0 объект (Chap2.pdf) endobj 1479 0 объект > endobj 1480 0 объект (Chap2.pdf) endobj 1481 0 объект > endobj 1482 0 объект (Chap2.pdf) endobj 1483 0 объект > endobj 1484 0 объект (Chap2.pdf) endobj 1485 0 объект > endobj 1486 0 объект > endobj 1487 0 объект > endobj 1488 0 объект > endobj 1489 0 объект > endobj 1490 0 объект > endobj 1491 0 объект > endobj 1492 0 объект > endobj 1493 0 объект > endobj 1494 0 объект (Antbook.pdf) endobj 1495 0 объект > endobj 1496 0 объект > endobj 1497 0 объект > endobj 1498 0 объект (Antbook. pdf) endobj 1499 0 объект > endobj 1500 0 объект > endobj 1501 0 объект (Antbook.pdf) endobj 1502 0 объект > endobj 1503 0 объект (Antbook.pdf) endobj 1504 0 объект > endobj 1505 0 объект (Antbook.pdf) endobj 1506 0 объект > endobj 1507 0 объект (Antbook.pdf) endobj 1508 0 объект > endobj 1509 0 объект (Antbook.pdf) endobj 1510 0 объект > endobj 1511 0 объект (Antbook.pdf) endobj 1512 0 объект > endobj 1513 0 объект (Antbook.pdf) endobj 1514 0 объект > endobj 1515 0 объект (Antbook.pdf) endobj 1516 0 объект > endobj 1517 0 объект > endobj 1518 0 объект > endobj 1519 0 объект > endobj 1520 0 объект (Глава 1.pdf) endobj 1521 0 объект > endobj 1522 0 объект > endobj 1523 0 объект > endobj 1524 0 объект (CHAP1.PDF) endobj 1525 0 объект > endobj 1526 0 объект (CHAP1.PDF) endobj 1527 0 объект > endobj 1528 0 объект (CHAP1.PDF) endobj 1529 0 объект > endobj 1530 0 объект > endobj 1531 0 объект > endobj 1532 0 объект (CHAP1.PDF) endobj 1533 0 объект > endobj 1534 0 объект > endobj 1535 0 объект > endobj 1536 0 объект (ГЛАВА 1. PDF) endobj 1537 0 объект > endobj 1538 0 объект > endobj 1539 0 объект > endobj 1540 0 объект > endobj 1541 0 объект (CHAP1.PDF) endobj 1542 0 объект > endobj 1543 0 объект (CHAP1.PDF) endobj 1544 0 объект > endobj 1545 0 объект > endobj 1546 0 объект (CHAP1.PDF) endobj 1547 0 объект > endobj 1548 0 объект (CHAP1.PDF) endobj 1549 0 объект > endobj 1550 0 объект (ГЛАВА 1.PDF) endobj 1551 0 объект > endobj 1552 0 объект (CHAP1.PDF) endobj 1553 0 объект > endobj 1554 0 объект (CHAP1.PDF) endobj 1555 0 объект > endobj 1556 0 объект (CHAP1.PDF) endobj 1557 0 объект > endobj 1558 0 объект (Chap2.pdf) endobj 1559 0 объект > endobj 1560 0 объект (Chap3.pdf) endobj 1561 0 объект > endobj 1562 0 объект > endobj 1563 0 объект > endobj 1564 0 объект > endobj 1565 0 объект (Глава 3.pdf) endobj 1566 0 объект > endobj 1567 0 объект (Chap3.pdf) endobj 1568 0 объект > endobj 1569 0 объект > endobj 1570 0 объект > endobj 1571 0 объект > endobj 1572 0 объект > endobj 1573 0 объект > endobj 1574 0 объект > endobj 1575 0 объект (Chap3. pdf) endobj 1576 0 объект > endobj 1577 0 объект (Chap3.pdf) endobj 1578 0 объект > endobj 1579 0 объект (Глава 3.pdf) endobj 1580 0 объект > endobj 1581 0 объект (Chap3.pdf) endobj 1582 0 объект > endobj 1583 0 объект (Chap3.pdf) endobj 1584 0 объект > endobj 1585 0 объект > endobj 1586 0 объект > endobj 1587 0 объект > endobj 1588 0 объект > endobj 1589 0 объект > endobj 1590 0 объект > endobj 1591 0 объект (Chap3.pdf) endobj 1592 0 объект > endobj 1593 0 объект (Глава 3.pdf) endobj 1594 0 объект > endobj 1595 0 объект (Chap3.pdf) endobj 1596 0 объект > endobj 1597 0 объект (Chap3.pdf) endobj 1598 0 объект > endobj 1599 0 объект (Chap3.pdf) endobj 1600 0 объект > endobj 1601 0 объект > endobj 1602 0 объект (Chap3.pdf) endobj 1603 0 объект > endobj 1604 0 объект (Chap3.pdf) endobj 1605 0 объект > endobj 1606 0 объект (Глава 3.pdf) endobj 1607 0 объект > endobj 1608 0 объект (Chap3.pdf) endobj 1609 0 объект > endobj 1610 0 объект > endobj 1611 0 объект > endobj 1612 0 объект > endobj 1613 0 объект > поток 5P8 $ BaPRDbPhtN-5 ⱘ vHcLkRd — +% ɜ) HpiY) Ϩ3 $ ɤzQL}: JQtM. TШ6; URYʅIQ-oHo1v ܧ9} eaUms * 9;) j * 2ZtV: uG ٭ U] zk (; — Q0r. # 1% W3 -akk; ڽ 3 м} \ MȹG6) 8lŹJ @ k.ͫ # cˆ 9II1
ȼaQ; AQpQDrKLp’Iĉ’rl% L # r,! KLqLMqM \ Nq, NOp1APq ODQhQ] #Rn} + MSr 2> ӨJN5K = T5eZbk конечный поток endobj 1614 0 объект > поток J, g] g + e / h _! _ GCtO = 0f) $ P% cIi8Zdfc5 & 3j_8 $ 7g.S: 71 (MN] ZQX / + Cbu.lK «p74pe1T% s.DY% & \ 1TdJhr54.M9au6> 79n6`Q: 4 PbLSZTLEE (8E @ ‘* 1mg_ * eTnN *; *’ V3 + gm-EEetX%; Bo $ ur2ss * N` .- !. kG_q6GDD ‘ dKoL! 8Ka # EV, @ V! \ j8ZFbp6EE0nf; (&; QU6bUD ‘) c @ \ 9-d \ DA = cZ0Q> gIM $$; cd2O @ & a; X, Nn_a
G0KSC — Простые в сборке, высокопроизводительные Yagi и четырехъядерные антенны — Home of LFA Yagi

МАГАЗИН
АНТЕННЫ
КУПИТЬ ЧАСТИ АНТЕННЫ
АСТРОНОМИЯ ЯГИС
5el 73MHz Радиоастрономия
11el 406 МГц Радиоастрономия Яги
50 МГц ЯГИС
50 МГц OWA
4el 50 МГц OWA
5el 50 МГц OWA S
5el 50 МГц OWA
5el 50 МГц OWA L
6el 50 МГц OWA
7el 50 МГц OWA
8el 50 МГц OWA
9el 50 МГц OWA
10el 50 МГц OWA
11el 50 МГц OWA
50 МГц OWL
3el 50 МГц OWL
5el 50MHz OWL 12. 5
6el 50 МГц OWL 12,5
6el 50 МГц OWL 28
7el 50 МГц OWL 12,5
5el 50 МГц OWL 28
8el 50 МГц OWL 12.5
10el 50 МГц OWL 12,5
50 МГц LFA
Штанги более 7 м
Стрела 6el, 50 МГц, 7,3 м
7el 50 МГц 9.7-метровая стрела
7el 50 МГц WOS 9,5 м
Стрела 8el, 50 МГц, 12,5 м
Стрела 9el, 50 МГц, 15 м
Стрела 13el, 50 МГц, 25 м
14el 50 МГц 27. 7-метровая стрела
15el 50MHz 30м стрела
3el 50 МГц 1,9 м стрела
Стрела 4el, 50 МГц, 3,5 м
Стрела 4el, 50 МГц, 3,9 м
5el 50 МГц 4.Стрела 1 м
Стрела 5el, 50 МГц, 4,4 м
Стрела 5el, 50 МГц, 4,6 м
Стрела 5el, 50 МГц, 4,7 м
Стрела 5el, 50 МГц, 4,9 м
5el 50 МГц 5.6-метровая стрела
6el 50MHz 6-метровая стрела
Стрела 6el, 50 МГц, 6,4 м
Стрела 5el, 50 МГц, 6,6 м
6el, 50 МГц, 6,9 м, стрела
70 МГц YAGIS
70 МГц OWA YAGIS
4el 70 МГц 1. Стрела 5 м
Стрела 5el, 70 МГц, 2,6 м
Стрела 5el 70 МГц 3,1 м
6el 70MH 4,4 м стрела
7el 70 МГц 6,6 м стрела
8el 70 МГц 7.Стрела 1 м
Стрела 9el, 70 МГц, 8,7 м
10el, 70 МГц, стрела 10,7 м
11el 70 МГц, стрела 12,1 м
12el 70 МГц 14,4 м стрела
70 МГц LFA YAGIS
3el 70 МГц 1.Стрела 4 м
Стрела 5el 70 МГц 3,8 м
6el 70 МГц 4,9 м стрела
7el 70 МГц 6,9 м стрела
Стрела 8el, 70 МГц, 8,5 м
9el 70 МГц 9. Стрела 4 м
Стрела 10el 70 МГц, 12 м
11el 70 МГц, стрела 13,7 м
12el, 70 МГц, стрела 15,6 м
14el 70 МГц 19,3 м стрела
144 МГц YAGIS
144 МГц LFA YAGIS
5el LFA 1.8м
11el LFA 6,1 м
12el LFA 7,0 м
13el LFA 7,9 м
14el LFA 8,8 м
15el LFA 9. 9м
16el LFA 10,8 м
17el LFA 11,7 м
18el LFA 12,7 м
19el LFA 13,8 м
144 МГц OWA YAGIS
5el 1.Стрела 4 м
Стрела 7el 2,2 м
Стрела 7el 3,2 м
Стрела 8el 3,4 м
Стрела 9el 4,35 м
10el 5.Стрела 4 м
Стрела 11el 6,8 м
Стрела 12el 6,9 м
Стрела 13el 7,5 м
14el 8,5 м стрела
15el 9. Стрела 5 м
Стрела 16el 10,1 м
Стрела 20EL 16,2 м
144МГц OWL YAGIS
144МГц OWL 28Ом
8el 144 МГц OWL 28
9el 144 МГц OWL 28
13el 144 МГц OWL 28
14el 144 МГц OWL 28
15el 144 МГц OWL 28
144 МГц OWL G / T
7el 144 МГц OWL G / T
8el 144 МГц OWL G / T
9el 144 МГц OWL G / T
144 МГц OWL LT
8el 144 МГц OWL LT
7el 144 МГц OWL LT
9el 144 МГц OWL LT
5el 144 МГц OWL
6el 144 МГц OWL
9el 144Mhz Сова
10эл 144Мгц сова
12el 144 МГц OWL
13el 144 МГц OWL
14el 144Mhz Сова
18el 144 МГц OWL
LFA PLUS2 YAGI
10el PLUS2
11el PLUS2
12el PLUS2
13el PLUS2
14el PLUS2
16el PLUS2
17el PLUS2
18el PLUS2
19el PLUS2
20el PLUS2
21el PLUS2
22el PLUS2
432 МГц YAGIS
8el 432 МГц 1 м штанга OWA
12el 432 МГц 1. 6 м OWA
14эл 420-440 1,8 м OWA
18el 432 МГц Стрела 4,2 м
Стрела 20el 432 МГц, 4,9 м
22el 432 МГц, штанга 5,5 м
24el 432 МГц 5.2-метровая стрела
26el 432 МГц 6,8 м стрела
28el 432 МГц, стрела 7,5 м
30el 432 МГц, стрела 8,2 м
МУЛЬТИБАНДЕРЫ
50/70 4el Quad
28/50 МГц 4el Mini Yagi
50/70 МГц 6el DualBander
50/70 МГц 8el DualBander
28/50 МГц 9el Dualbander
50/70 МГц 9el DualBander
50/70 МГц 11el Dualbander
28/50/70 МГц 15el Tribander
ВСЕ КВАДРАТЫ
3el 2. 4 мГц 50 МГц
3el 4mtr 28 МГц, четырехъядерный
4el 3mtr 50 МГц, четырехъядерный
4 / 4el 50/70 МГц, четырехъядерный
5el 4,1 м 50 МГц, четырехъядерный
3el 2.3 м 50 МГц, четырехъядерный
4el 2,12 м 70 МГц, четырехъядерный
5el 3,5 м 70 МГц, четырехъядерный
DualBand 50/70 МГц 4el
6el 5 мтр 70 МГц, четырехъядерный
4el 3mtr 50 МГц Quad
ВЧ Яги
28 МГц YAGIS
3el 28 МГц LFA
4el OWA 3. 7м
4el LFA 5 м
5el OWA 5,6 м
5эл OWA 6м
5el LFA 8,2 м
5el OWA 9 м
6el OWA 9.3м
6el OWA 10,6 м
6эл LFA 12м
7el OWA 14 м
4el 28/50 МГц Duo
3el 24 МГц LFA
4el 24 МГц LFA
4el 21 МГц OWA
6el 21 МГц OWA
7el 21 МГц OWA
4el 14 МГц OWA 9. Стрела 9 м
Стрела OWA 5el 14 МГц, 16 м
7el 14 МГц OWA 25 м стрела
11el 222 МГц LFA Yagi
СТРОИТЕЛЬСТВО
ИНСТРУКЦИЯ ПО СТРОЙКЕ
ИЗГОТОВЛЕНИЕ БАЛАНА
СОЗДАНИЕ ПЕТЛИ LFA
СТРОИТЕЛЬСТВО МАФ
СОЗДАНИЕ МАТЧА С СОВОЙ
G3WOS YAGI СТРОИТЬ
ИНФОРМАЦИЯ И СТАТЬИ
G0KSC ОТЗЫВЫ
СТАТЬИ G0KSC
ЧТО ТАКОЕ НИЗКОШУМНЫЙ LFA?
ОБЪЯСНЕНИЕ НИЗКОГО ШУМА
ЯГИС ОБЪЯСНИЛ
ВВЕДЕНИЕ в МАФ ЯГИС
Создание петли LFA
ВВЕДЕНИЕ в LFA-R
ВВЕДЕНИЕ В СОВУ ЯГИС
СОЗДАНИЕ МАТЧА С СОВОЙ
СОВЕРШЕННЫЙ ДИПОЛЬ
ВВЕДЕНИЕ В OWA YAGIS
Введение в OWA QUADS
28Ом квадроциклы
ЖУРНАЛ DUBUS
ИННОВАНТЕННАС
Канви-Айленд, Эссекс, Англия Джастин @ g0ksc. co.uk

МАГАЗИН
АНТЕННЫ КУПИТЬ ЧАСТИ АНТЕННЫ
АСТРОНОМИЯ ЯГИС 5el 73MHz Радиоастрономия
11el 406 МГц Радиоастрономия Яги
50 МГц YAGIS 50 МГц OWAs 4el 50 МГц OWA
5el 50 МГц OWA S
5el 50 МГц OWA
5el 50 МГц OWA L
6el 50 МГц OWA
7el 50 МГц OWA
8el 50 МГц OWA
9el 50 МГц OWA
10el 50 МГц OWA
11el 50 МГц OWA
50 МГц OWL 3el 50 МГц OWL
5el 50MHz OWL 12. 5
6el 50 МГц OWL 12,5
6el 50 МГц OWL 28
7el 50 МГц OWL 12,5
5el 50 МГц OWL 28
8el 50 МГц OWL 12.5
10el 50 МГц OWL 12,5
50 МГц LFA Штанги более 7 м 6el 50 МГц 7.Стрела 3 м
Стрела 7el, 50 МГц, 9,7 м
7el 50 МГц WOS 9,5 м
Стрела 8el, 50 МГц, 12,5 м
Стрела 9el, 50 МГц, 15 м
Стрела 13el, 50 МГц, 25 м
14el 50 МГц 27. 7-метровая стрела
15el 50MHz 30м стрела
3el 50 МГц 1,9 м стрела
Стрела 4el, 50 МГц, 3,5 м
Стрела 4el, 50 МГц, 3,9 м
5el 50 МГц 4.Стрела 1 м
Стрела 5el, 50 МГц, 4,4 м
Стрела 5el, 50 МГц, 4,6 м
Стрела 5el, 50 МГц, 4,7 м
Стрела 5el, 50 МГц, 4,9 м
5el 50 МГц 5. 6-метровая стрела
6el 50MHz 6-метровая стрела
Стрела 6el, 50 МГц, 6,4 м
Стрела 5el, 50 МГц, 6,6 м
6el, 50 МГц, 6,9 м, стрела
70 МГц YAGIS 70 МГц OWA YAGIS 4el 70 МГц 1.Стрела 5 м
Стрела 5el, 70 МГц, 2,6 м
Стрела 5el 70 МГц 3,1 м
6el 70MH 4,4 м стрела
7el 70 МГц 6,6 м стрела
8el 70 МГц 7. Стрела 1 м
Стрела 9el, 70 МГц, 8,7 м
10el, 70 МГц, стрела 10,7 м
11el 70 МГц, стрела 12,1 м
12el 70 МГц 14,4 м стрела
70 МГц LFA YAGIS 3el 70 МГц 1.Стрела 4 м
Стрела 5el 70 МГц 3,8 м
6el 70 МГц 4,9 м стрела
7el 70 МГц 6,9 м стрела
Стрела 8el, 70 МГц, 8,5 м
9el 70 МГц 9. Стрела 4 м
Стрела 10el 70 МГц, 12 м
11el 70 МГц, стрела 13,7 м
12el, 70 МГц, стрела 15,6 м
14el 70 МГц 19,3 м стрела
144 МГц YAGIS 144 МГц LFA YAGIS 5el LFA 1.8м
11el LFA 6,1 м
12el LFA 7,0 м
13el LFA 7,9 м
14el LFA 8,8 м
15el LFA 9. 9м
16el LFA 10,8 м
17el LFA 11,7 м
18el LFA 12,7 м
19el LFA 13,8 м
144 МГц OWA YAGIS 5el 1.Стрела 4 м
Стрела 7el 2,2 м
Стрела 7el 3,2 м
Стрела 8el 3,4 м
Стрела 9el 4,35 м
10el 5.Стрела 4 м
Стрела 11el 6,8 м
Стрела 12el 6,9 м
Стрела 13el 7,5 м
14el 8,5 м стрела
15el 9.Стрела 5 м
Стрела 16el 10,1 м
Стрела 20EL 16,2 м
144МГц OWL YAGIS 144МГц OWL 28Ohm 8el 144 МГц OWL 28
9el 144 МГц OWL 28
13el 144 МГц OWL 28
14el 144 МГц OWL 28
15el 144 МГц OWL 28
144 МГц OWL G / T 7el 144 МГц OWL G / T
8el 144 МГц OWL G / T
9el 144 МГц OWL G / T
144 МГц OWL LT 8el 144 МГц OWL LT
7el 144 МГц OWL LT
9el 144 МГц OWL LT
5el 144 МГц OWL
6el 144 МГц OWL
9el 144Mhz Сова
10эл 144Мгц сова
12el 144 МГц OWL
13el 144 МГц OWL
14el 144Mhz Сова
18el 144 МГц OWL
LFA PLUS2 YAGI 10el PLUS2
11el PLUS2
12el PLUS2
13el PLUS2
14el PLUS2
16el PLUS2
17el PLUS2
18el PLUS2
19el PLUS2
20el PLUS2
21el PLUS2
22el PLUS2
432 МГц YAGIS 8el 432 МГц 1 м штанга OWA
12el 432 МГц 1.6 м OWA
14эл 420-440 1,8 м OWA
18el 432 МГц Стрела 4,2 м
Стрела 20el 432 МГц, 4,9 м
22el 432 МГц, штанга 5,5 м
24el 432 МГц 5.2-метровая стрела
26el 432 МГц 6,8 м стрела
28el 432 МГц, стрела 7,5 м
30el 432 МГц, стрела 8,2 м
МУЛЬТИБАНДЕРЫ 50/70 4el Quad
28/50 МГц 4el Mini Yagi
50/70 МГц 6el DualBander
50/70 МГц 8el DualBander
28/50 МГц 9el Dualbander
50/70 МГц 9el DualBander
50/70 МГц 11el Dualbander
28/50/70 МГц 15el Tribander
ВСЕ КВАДРАТЫ 3el 2.4 мГц 50 МГц
3el 4mtr 28 МГц, четырехъядерный
4el 3mtr 50 МГц, четырехъядерный
4 / 4el 50/70 МГц, четырехъядерный
5el 4,1 м 50 МГц, четырехъядерный
3el 2.3 м 50 МГц, четырехъядерный
4el 2,12 м 70 МГц, четырехъядерный
5el 3,5 м 70 МГц, четырехъядерный
DualBand 50/70 МГц 4el
6el 5 мтр 70 МГц, четырехъядерный
4el 3mtr 50 МГц Quad
КВ Ягиш 28 МГц YAGIS 3el 28 МГц LFA
4el OWA 3.7м
4el LFA 5 м
5el OWA 5,6 м
5эл OWA 6м
5el LFA 8,2 м
5el OWA 9 м
6el OWA 9.3м
6el OWA 10,6 м
6эл LFA 12м
7el OWA 14 м
4el 28/50 МГц Duo
3el 24 МГц LFA
4el 24 МГц LFA
4el 21 МГц OWA
6el 21 МГц OWA
7el 21 МГц OWA
4el 14 МГц OWA 9.Стрела 9 м
Стрела OWA 5el 14 МГц, 16 м
7el 14 МГц OWA 25 м стрела
11el 222 МГц LFA Yagi
СТРОИТЕЛЬСТВО ИНСТРУКЦИЯ ПО СТРОЙКЕ
ИЗГОТОВЛЕНИЕ БАЛАНА
СОЗДАНИЕ ПЕТЛИ LFA
СТРОИТЕЛЬСТВО МАФ
СОЗДАНИЕ МАТЧА С СОВОЙ
G3WOS YAGI СТРОИТЬ
ИНФОРМАЦИЯ И СТАТЬИ G0KSC ОТЗЫВЫ
СТАТЬИ G0KSC ЧТО ТАКОЕ НИЗКОШУМНЫЙ LFA?
ОБЪЯСНЕНИЕ НИЗКОГО ШУМА
ЯГИС ОБЪЯСНИЛ
ВВЕДЕНИЕ к МАФ ЯГИС Создание петли LFA
ВВЕДЕНИЕ в LFA-R
ВВЕДЕНИЕ В СОВУ ЯГИС СОЗДАНИЕ МАТЧА С СОВОЙ
СОВЕРШЕННЫЙ ДИПОЛЬ
ВВЕДЕНИЕ В OWA YAGIS
ВВЕДЕНИЕ В OWA QUADS 28Ом квадроциклы
ЖУРНАЛ DUBUS
ИННОВАНТЕННАС
Потери в элементах антенны Яги на 144 МГц
(2 мая 2006 г.)
Потери в элементах антенны Яги на 144 МГц
При моделировании антенн Яги с помощью NEC2, NEC4 или OMNEC one обычно используется объемная проводимость материала элемента как один из входных параметров программы моделирования.Это вполне оправдано для новых (не корродированных) элементов, которые установлены на непроводящей трубе стрелы, но не Само собой разумеется, что настоящая антенна, которая использовалась для несколько лет будут иметь такие небольшие убытки, как предсказывает моделирования.
Есть несколько механизмов, с помощью которых потери элементов могут превышают значения, рассчитанные с помощью программного обеспечения для моделирования.
Снижение поверхностной проводимости из-за коррозии.
Омические потери из-за вихревых токов в трубе стрелы или других проводящие материалы возле центра элемента.
Магнитные потери в шайбах, винтах и других магнитных материалах рядом с центром элемента.
Диэлектрические потери в поверхностных покрытиях, используемых для предотвращения коррозии.
Диэлектрические потери в пластиковых заглушках на концах элементов.
На частотах УКВ потери в элементах гораздо менее важны, чем они находятся на частотах УВЧ, поскольку шумовые температуры системы не намного ниже температуры окружающей среды и, следовательно, потери в элементах влияют только на усиление антенны, а не на шум системы температура для приемника, даже когда антенна направлена на холодное небо.
Измеренные значения добротности в полости
Это исследование менее точное, чем наше аналогичное исследование на 413 МГц но в настоящее время результаты достаточно точны, чтобы позволяют выбирать способы обработки поверхности и монтажа для наши антенны 144 МГц.
Алюминиевые стержни и трубы с различной обработкой поверхности или устанавливается на короткие отрезки труб стрелы, а также на медный стержень были помещены в коробку размером 1,2 м x 0,9 м x 0,9 м, см. рисунок 1.Коробка с антенным элементом Яги внутри представляет собой коаксиальный резонатор, с которым был слабо связан анализатор цепей с емкостными зондами. Связь была слабой, потери через коробку составляли 40 дБ. или более на пике резонанса.
144 МГц Yagi | Джордж Смарт — M1GEO
За последние несколько лет я собрал огромное количество антенн, и все они хранились на крыше мастерской. Недавно, когда я искал двухметровую балку, я обнаружил, что у меня две балки на крыше.Быстрое измерение с помощью антенного анализатора MFJ показало, что эти антенны либо полностью сломаны, либо настроены на американский 2-метровый диапазон с частотой около 146 МГц. Я намеревался использовать свой луч для 2-метрового SSB, поэтому требовалась частота 144,3 МГц. Я решил заняться разработкой новой антенны для частоты, необходимой как для изучения антенн, так и для получения антенны, отвечающей моим потребностям. У меня было достаточно деталей и кусков металла, поэтому я подумал, почему бы не попробовать. На этой странице описаны конструкция, изготовление и тестирование этой антенны.
Я также сделал 432 МГц Yagi, который может вас заинтересовать.
Yagi был разработан с использованием инструментов VHF / UHF Yagi Antenna Design компании Martin Meserve.
Луч был разработан для резонансной частоты 144,3000 МГц при импедансе возбуждения 50R. Это типично для 2-метровой работы SSB и хорошо совместимо с моим Yaesu FT-857D, который я использую для портативной работы. Целевое усиление 7 дБд использовалось для сохранения небольшого размера луча, хотя теоретически полученный луч вычисляется как 8.2 дБд. Имеет 1 отражатель, 1 ведомый и 4 направляющих элемента. Стандарты ARRL были приняты для расстояния между отражателями и элементами, при этом все элементы имеют внешний диаметр 9 мм. Была использована стрела диаметром 32 мм, так как она у меня уже была. Показанная ниже конструкция предназначена для скрепленной балки, что означает, что элементы электрически соединены со стрелой в центре элемента.
На изображении ниже показана конструкция балки, а также указаны длина элемента и совокупный интервал — все, что вам нужно было иметь назад!
Обратите внимание, что эта диаграмма не в масштабе.
Технические характеристики
Частота Прирост горизонтальный B.W Вертикальный B.W Длина электрической стрелы Диаметр стрелы Диаметр элемента Допуск размеров
144,3 МГц 8,243 дБд
(10,393 дБи) 49,9 ° 55,1 ° 1605 мм 32 мм 9 мм 6.2 мм
Б.W = ширина балки. Стрела должна быть длиной не менее длины электрической стрелы.
Таблица размеров
REFL Драйвер Директор 1 Директор 2 Директор 3 Директор 4
Длина элемента (мм) 1024,3 999,56 926.97 917,99 908,00 898,36
Общий зазор (мм) 0 311.64 446,68 698.06 1047.09 1566,49
Сделать луч было довольно просто. Я отметил две линии вдоль стрелы, по одной с каждой стороны, точно напротив друг друга. Отметьте положение отражателя (REFL на диаграмме выше). Это точка отсчета нуля — все остальное измеряется по этой линии относительно отражателя. Отсюда измерьте расположение других элементов, разметив их на основе таблицы размеров выше.Затем повторите это с другой стороной стрелы. Просверлите отверстия, необходимые для установки болтов выбранного размера — следует следить за тем, чтобы размер отверстия не ослаблял элементы меньшего диаметра.
Обрежьте элементы по длине, указанной в таблице размеров выше. Также отметьте центр каждого элемента, поскольку вам нужно будет просверлить там отверстие, чтобы прикрепить балку к стреле. После того, как вы просверлили вырезанные элементы, закрепите их на стреле. Ваш луч должен был принять форму и, по крайней мере, выглядеть как антенна … А теперь давайте добавим в него радиочастоты!
Секция согласования гаммы обеспечивает способ направить антенну в нужное место и предоставить правильный импеданс источнику РЧ.Есть много способов добиться этого, и многие из них подходят здесь; Тем не менее, я выбрал гамма-согласование, поскольку оно хорошо подходит для Yagi — его физически просто создать, а калибровка не вызывает затруднений. Это тоже дешево и требует нескольких деталей!
Гамма-дизайн
Алан, VE3SQB написал отличную программу для разработки гамма-совпадений. На изображении ниже показан дизайн, подходящий для нашей антенны, созданный его программным обеспечением — он очень прост в использовании!
Я выбрал метод Б.В этом случае для изготовления конденсатора используется более толстый центр коаксиального кабеля. Я использовал RG213. Если взять центральный проводник и диэлектрик и вставить его в отрезок трубки диаметром 9 мм, получается конденсатор. Центр коаксиального кабеля припаян к горячему выводу SO239. Трубка над диэлектриком становится гамма-стержнем . Он соединен зажимом с ведомым элементом. Зажим прикреплен к ведомому стержню в точке отвода , как рассчитано с помощью приведенной выше программы. Затем емкость регулируется перемещением гамма-стержня, чтобы покрыть коаксиальный диэлектрик больше (повышенная емкость) или меньше (уменьшенная емкость).Если это звучит немного сложно, я надеюсь, что приведенная ниже диаграмма и изображение моего соответствия гаммы помогут прояснить это.
Я решил установить свою гамма-сеть с правой стороны антенны, так как это казалось наиболее естественным. Небольшой кусок сложенного алюминия используется для крепления разъема SO239. Вы можете видеть, что размещение разъема SO239 зависит от расстояния между ведомым элементом и гамма-стержнем. Здесь расстояние составляет 62,2 мм, как указано в программном обеспечении выше.Центр коаксиального кабеля, припаянный к горячему выводу SO239, затем выравнивается, чтобы обеспечить требуемый зазор. Затем на стреле устанавливается разъем SO239, обеспечивающий электрическое соединение между землей SO239 и стрелой.
Место отвода находится на расстоянии 118,3 мм от крепления стрелы / ведомого элемента. Здесь зажим встречается с ведомым элементом. Приведенное значение является предложением в качестве отправной точки — это, конечно, регулировка антенны. Зажим, позволяющий регулировать захват обеих трубок независимо, значительно упрощает регулировку.Полоску алюминия сложил так:
Антенна
На изображении ниже законченный Яги, конец вверх. Обратите внимание, что гамма-трубка длиннее, чем указано в конструкции. Это было до калибровки антенны; Я хотел быть уверен, что не разрезал трубку без надобности.
Калибровка довольно проста. Начиная с зажима в точке отвода по умолчанию, убедитесь, что зажим плотно прилегает к ведомому элементу. Затем отрегулируйте гамма-емкость, перемещая гамма-трубку так, чтобы обнажить большую или меньшую часть центрального диэлектрика коаксиального кабеля.Это должно быть отрегулировано для наименьшего КСВ на желаемой частоте. Это можно сделать с помощью векторного анализатора цепей, антенного анализатора или с помощью радио и моста КСВ. Начните с минимальной емкости (минимальное перекрытие) и постепенно увеличивайте перекрытие, проталкивая гамма-трубку над коаксиальным диэлектриком. Вы должны заметить падение КСВ. Если падение КСВ недостаточно низкое для вашего приложения, попробуйте отрегулировать точку касания ведомого элемента; Однако впоследствии вам нужно будет заново отрегулировать емкость.
Как общие правила;
Длина ведомого элемента задает резонансную частоту
Точка отвода ведомого элемента устанавливает импеданс подачи
Гамма-емкость смещает индуктивность, купленную смещением ответвления, и таким образом изменяет КСВ антенны.
Эти правила — всего лишь рекомендации, и на самом деле все факторы взаимосвязаны.
Из антенного анализатора мы видим, что антенна почти идеально совпадает на 144.4 МГц, с КСВ, очень близким к единице (1: 1), и импедансом возбуждения 50R. Именно то, что я хотел!
После того, как антенна была хорошо измерена на антенном анализаторе, я подключил ее к векторному анализатору цепей для более подробного и глубокого изучения ее функций. Они основаны на измерениях антенны S11 (отражение), т. Е. Изучении мощности, отраженной от антенны. Сжатие JPEG на этих изображениях потеряло цветовой контраст. Имейте в виду, что между некоторыми изображениями меняется и горизонтальный, и вертикальный масштаб.
Этот первый график показывает КСВН, импеданс фидера и коэффициент отражения антенны как функцию частоты. На этом графике частота была изменена от 140 до 160 МГц и антенна измерена. Синяя кривая показывает КСВ, красная кривая показывает импеданс питания, а зеленая кривая показывает «потери антенны» (излучаемая мощность отображается как потеря отраженной мощности — энергия теряется при передаче и не отражается обратно). Нижняя строка служит эталоном для КСВН (представляет идеальное совпадение, 1: 1) и для импеданса привода (представляет собой полное сопротивление питания 0R).Шкала КСВН увеличивается линейно по вертикали один раз за деление. Импеданс питания увеличивается с интервалом 50R на линейное вертикальное деление. Наконец, график потерь в дБ (зеленая кривая) не служит количественной цели, кроме как показать резкость антенного отклика.
Этот график снова показывает КСВН (синяя кривая) и импеданс питания (красная кривая). Здесь шкала КСВН увеличивается с шагом 0,1, а импеданс питания остается 50R за интервал. Мы видим это на двух маркерах ([1] 144.3 и [2] 144,05) КСВ составляет 1,12: 1 и 1,08: 1, что является приемлемыми значениями. График показывает, что антенна хорошо себя ведет в интересующем нас 2-метровом диапазоне Великобритании (144–146 МГц). КСВН колеблется очень незначительно, а импеданс питания слегка колеблется около отметки 50R, что идеально для моих требований.
Диаграмма Смита показывает много информации об антенне. Маркер 1 показывает точку, в которой используется антенна, и показывает, что антенна является резистивной нагрузкой (на биссектрисе на диаграмме).
Я решил также проверить потери в кабеле, который я использовал для соединения антенны и ВАЦ. Важно отметить, что приведенные выше графики построены таким образом, чтобы исключить влияние коаксиального кабеля. Однако меня интересовало, как коаксиальный кабель реагирует на разных частотах. Я провел тест S21 (из-за потери мощности) на 10 метрах нового RG58.
В верхней части графика нормирован к заданию 0 дБ. Каждое деление представляет собой потерю 3 дБ.
АНТЕННЫ MY YAGI LFA для 144 МГц
АНТЕННЫ MY YAGI LFA для 144 МГц
АНТЕННЫ MY YAGI LFA ДЛЯ 144 МГц
Здесь вы можете найти данные и параметры для построения антенн LFA (антенная решетка с петлевым питанием).Они отличаются от другие антенны яги для их излучателя, который выполнен в виде петли, помещенной в тот же самолет с паразитными элементами. Цикл может быть прямоугольником или трапеция. Я предпочитаю второй, потому что он немного лучше возможности для моделирования.
Прямоугольник / трапеция подается в проволоку, обращенную к рефлектору или обращенную к первому директору.
Термин «LFA» был введен G0KSC. Его антенны LFA имеют сопротивление 50 Ом в точках питания, однако мои модели почти все рассчитан на сопротивление 200 Ом.
Есть большой выбор антенн Яги. Поэтому я уделил больше внимания моделированию продолговатого, твиновского штанги и гибридного антенны, потому что они, как ожидается, дадут лучшие результаты, чем Яги, а также потому что выбор среди них не так велик. Однако я наконец понял что выбор низкочастотных яги с питанием 200 Ом тоже не так велик. Тот по этой причине я сделал коллекцию этих яги
Конструкция на 200 Ом предлагает, более или менее, те же характеристики усиления, что и яги 50 Ом, но можно пожелать построить 200 Ом антенны, потому что их можно симметризовать более эффективно с помощью баллона 1/2 WL
При сборке моего LFA моделей, вы увидите, что размеры и положение отражателя и первого Директор по поводу радиатора относятся довольно критично.Не бойтесь этого! В меняется только КСВ! Все остальные параметры практически не изменятся. в широких пределах погрешности! Поэтому используйте этот факт для точной настройки КСВ.
В таблице моих моделей, приведенных ниже, я привожу данные для некоторые антенны, принятые в таблице VE7BQH, просто для сравнения.
СТРОИТЕЛЬСТВО
Все паразитные элементы сделаны как обычно для любой антенны яги. Они рассчитываются без влияния бум. Следовательно, элементы должны быть изолированы от стрелы или стрелы. необходимо использовать поправочный коэффициент.
На следующем рисунке показана типичная форма радиатора (в данном случае радиатор относится к Y21105XL7B модель):
Обратите внимание, что чем короче конец всегда граничит с первым директором, а более длинный с рефлектором. В таблицах размеров я даю меньшую длину, самую большую длину и расстояние между ними. Следовательно, вам необходимо рассчитать все остальные размеры. сами!
Точки подачи находятся на зазор 10 мм.Поскольку импеданс составляет 200 Ом, необходимо использовать балун из 50-омный коаксиальный кабель WL, длинный.
Эта коллекция LFA yagi состоит из новых переработанные антенны для удовлетворения запросов VE7BQH (f ₀ = 144,100 МГц), чтобы их можно было сравнить с другими антеннами в VE7BQH. список. Данные всех моделей рассчитаны с использованием поправочной формулы KF2YN. ЗАМЕТКА: Скорректированные данные для усиления и G / T приведены только в таблицах. Данные о приросте в шаблоны и схемы EZNEC не исправлены! Все остальные параметры, включая F / B, F / S и т. д., не меняйте, чтобы их можно было использовать из EZNEC выкройки и схемы.
Теперь вы увидите стол со всеми моделями LFA. Используйте его, чтобы выбрать модель или сравнить характеристики. Если вы хотите увидеть подробную информацию о конкретной модели, просто нажмите на название модели.
Удачи в строительстве и Dxing!
ТИП
антенна
(мм) L
(мм) L
(λ) Одиночная антенна Четыре антенны в H-стеке
УСИЛЕНИЕ
(дБд) УСИЛЕНИЕ
(дБи) Ta
(К) Tlos
(К) G / T
(дБ) F / R
(дБ) 1-й лепесток H
(дБ) 1-й лепесток V
(дБ) H лепесток
() V-образный выступ
() Z
(Ώ) КСВ на частоте
145 МГц Полоса пропускания
для КСВ 1.5 E
(м) H
(м) Ga
(дБи) Tlos
(К) Ta
(К) G / T
(дБ)
Y20605XL5 5 1865 0,90 9,11 11,22 298,9 4,2 -13,49 20.95 24,62 14,70 48,6 61,0 199,8 1.08: 1 139,800 146,000 3,02 2,02 15,12 4,2 247,1 -6,66
Y20606XL4 6 1865 0.90 9,15 11.30 306,6 3,4 -13,57 17,69 22,97 13,63 48,0 59,6 201,0 1.07: 1 140,600 146,500 2,96 2,02 15,15 3.4 259,2 -6,84
Y20608XL1 8 1885 0,91 9,22 11,37 302,6 2,6 -13,43 19,74 23.06 12,78 47,8 59,2 199.0 1.06: 1 140,800 146,500 2,94 2,12 15,25 2,6 262,1 -6,78
Y20610XL2 10 1885 0,91 9,28 11,43 303,1 2.6 -13,39 19,84 22,62 12,63 47,2 58,2 199,1 1.07: 1 140,300 146.100 2,94 2,06 15,28 2,6 258,4 -6,70
Y20705XL3 5 2645 1.27 10.09 12,24 269,4 4,6 -12,06 22,54 25,54 16.03 44,8 53,6 199,5 1.06: 1 139,700 146,800 3,18 2,24 18,18 4.6 240,2 -5,63
Y20706XL4 6 2645 1,27 10,15 12.30 270,9 4,3 -12,02 21,57 24.12 16.07 44,2 52,6 199.5 1.03: 1 139,500 146,300 3,18 2,24 18,34 4,3 241,0 -5,48
Y20708XL0 8 2645 1,27 10,19 12,34 273,7 3.7 -12,03 20,64 23,48 15,98 44,0 51,8 199,6 1,02: 1 139 000 146.200 3,18 2,24 18,27 3,7 244,7 -5,61
Y20710XL3 10 2645 1.27 10,23 12,38 273,6 3,1 -11,99 19,33 23,70 15,59 43,8 51,4 199,2 1,05: 1 139 000 146.200 3,18 2,24 18,28 3.1 244,3 -5,60
Y20805XL2 5 3465 1,75 10,97 13,12 249,0 5,4 -10,84 22,57 24,53 17.09 41,4 47,8 200.1 1.08: 1 141.200 146,700 3,32 2,50 19,06 5,4 236,0 -4,67
Y20806XL2 6 3465 1,75 11.01 13,16 249,7 4.6 -10,81 22,63 24,37 17.00 41,2 47,4 200,6 1.08: 1 141.100 146,800 3,32 2,50 19.08 4,6 236,9 -4,66
Y20808XL1 8 3465 1.75 11.09 13,24 253,3 4,0 -10,80 21,74 23.06 16,80 40,4 46,2 200,0 1.06: 1 141,000 146,300 3,32 2,50 19,15 3.7 240,1 -4,65
Y20810XL6 10 3465 1,75 11,13 13,28 253,4 3,2 -10,76 22,24 22,56 15,79 40,4 46,0 201.0 1.07: 1 141 400 900 28 146,600 3,32 2,50 19,18 3,2 240,4 -4,63
Y20905XL1 5 4645 2,23 11,90 14,05 235,7 5.5 -9,67 22,22 23,90 16,80 37,8 42,4 199,3 1.07: 1 138.900 146,000 3,68 2,68 19,90 5,5 229,5 -3,71
Y20906XL4 6 4645 2.23 11,98 14,13 237,5 4,9 -9,63 20,17 22,96 16,48 37,4 41,8 199,7 1.07: 1 140 000 146,000 3,58 2,78 20.02 4.9 233,0 -3,66
Y20908XL0 8 4645 2,23 12,05 14.20 240,2 4,0 -9,61 19,66 21,69 16,18 37,0 41,0 197.4 1,02: 1 139.600 146,000 3,48 2,88 20,16 4,0 238,5 -3,62
Y20910XL0 10 4645 2,23 12,10 14,25 242,3 3.5 -9,59 18,28 21,53 15,94 36,6 40,6 199,8 1.03: 1 140 000 146,000 3,58 2,98 20,21 3,5 241,7 -3,62
Y21005XL4 5 5565 2.72 12,45 14,60 227,2 5,8 -8,97 22,18 24.08 18,12 36,0 39,6 198,1 1.03: 1 138,500 146,000 3,78 3,38 20,66 5.8 232,3 -3,00
Y21006XL4 6 5565 2,72 12,54 14,69 229,1 5,5 -8,91 20,95 22,46 17,46 35,6 38,8 199.6 1,02: 1 137,700 146,000 3,78 3,28 20,71 5,5 231,1 -2,93
Y21008XL8 8 5565 2,72 12,58 14,73 229,4 4.3 -8,87 20,73 21,95 17,05 35,4 38,6 201,0 1.07: 1 136.400 146.100 3,78 3,38 20,78 4,3 232,8 -2,88
Y21010XL0 10 5565 2.72 12,63 14,78 230,9 3,5 -8,85 20,66 21,99 17.01 35,0 38,2 199,6 1.04: 1 135 000 146.100 3,78 3,38 20,82 3.5 233,5 -2,86
Y21105XL8 5 6000 2,88 12,58 14,73 221,7 6,3 -8,73 36,14 26,96 20,27 35,8 39,2 199.5 1.08: 1 140.900 146.200 3,94 3,42 20,79 6,3 226,9 -2,77
Y21106XL5 6 6000 2,88 12,71 14,86 225,0 4.9 -8,66 29,93 23,96 18,43 35,0 38,4 200,0 1.04: 1 141 400 900 28 146,700 3,94 3,42 20,92 4,9 227,1 -2,64
Y21108XL1 8 6000 2.88 12,88 15,03 227,2 4,9 -8,53 33,10 28.01 18.03 33,8 37,0 198,3 1.07: 1 142,000 146.100 3,84 3,42 21.04 4.9 228,0 -2,53
Y21110XL0 10 6000 2,88 12,90 15,05 230,0 4,3 -8,56 32,64 26,78 17,95 33,6 36,6 199.4 1.07: 1 142.200 146,000 3,84 3,42 21.08 4,3 229,5 -2,53
Y21205XL5 5 7265 3,49 13,21 15,36 218,0 6.6 -8,02 28,91 24,94 19,31 33,4 36,4 198,5 1.07: 1 140.200 146.200 4,38 4,54 21,47 6,6 221,7 -1,98
Y21206XL5 6 7265 3.49 13,32 15,47 219,8 5,7 -7,95 30,06 23.30 18,11 33,0 35,8 200,0 1.07: 1 141 900 900 28 146.100 4,43 4,52 21,58 5.7 223,1 -1,90
Y21208XL6 8 7265 3,49 13,45 15,60 220,5 4,6 -7,84 29,65 22,42 17,72 32,6 35,2 200.
Навигация по записям
Какому логическому элементу соответствует таблица истинности. Таблицы истинности логических функций: полный обзор и применение
Устройство телефонной связи. Устройство и принципы работы телефонной связи: от аналоговых аппаратов до современных смартфонов
Похожие записи

21.11.2024 0
Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0
Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0
Гемангиома у новорожденных: причины, виды, лечение и профилактика
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Автолюбителям
Датчик
Лайфхаки
Преобразователь
Своими руками
Схемы
Усилитель
Разное
Карта сайта
© M-Gen
