Кроссировка патч-панелей, кроссов, плинтов
— один из пассивных элементов СКС (структурированной кабельной системы). На лицевой стороне находятся соединительные разъемы. На тыльной стороне размещаются контактные разъемы, для фиксации соединения с кабелями. Между собой разъемы на тыльной и лицевой сторонах, соединены электрически.
Установка патч панели — предполагает монтаж панели, после расшивки кабеля, в телекоммуникационный шкаф, стойку, кронштейн или на стену.
— составная часть телефонного кросса, необходимы для подключения соединительных и абонентских телефонных линий. Плинты бывают двух видов: размыкаемый и неразмыкаемый, устанавливаются в боксы, телефонные коробки или коммутационные шкафы на монтажные хомуты.
С одной стороны витая пара подключена к сетевой розетке или обжата коннектором, с другой стороны кабель прокладывается в коммутационный узел и кроссируется на патч-панель. В самом простом варианте кабель в коммутационном узле может быть обжат коннектором RJ-45 и напрямую подключен к активному сетевому оборудованию.
Все кабели, которые приходят в телекоммуникационный шкаф жгутируются (собираются в пучки) и укладываются в шкафу. При этом делают запас кабеля не менее 5 метров.
Есть разные варианты подвода кабеля для кроссировки. Чаще всего все кабели подводят с одной стороны. В некоторых случаях кабель могут подводить с обеих сторон.
Обязательно нужно избегать повторных ударов, т.к. это приводит к повреждению жилы или контактного ножа.
Чтобы в последующем облегчить обслуживание, все кабели подписываются, а на патч-панели подписываются порты. После выполнения кроссировки кабеля на патч-панель, выполняются работы по тестированию кабельных трасс – все порты проверяются кабельным тестером.
Например: а) патч-панель на 24 порта, UTP или STP, 1U; б) патч-панель TWT 48 портов, UTP, кат.5E, 2U; в) патч-панель TWT 10″, 12 портов, UTP, кат.5E, 1U; г) патч-панель TWT настенная горизонтальная или вертикальная, 12 портов, UTP, 5E.
Делятся на телефонные или TELCO; 25 или 50 портов RJ-45, RJ-12 для расшивки патч панели 25 парным (50 парным) кабелем
Процедура монтажа очень похожа на заделку кабеля на патч-панель.
Многие производители коммутационного оборудования используют V-образный контакт с плоскими соединительными лезвиями перпендикулярными проводнику (LSA, STG, KL-2000) или могут быть повернуты на 45 градусов относительно проводника (VS Standard).
Перед началом работы нужно запланировать порядок кроссировки плинтов, подготовить кроссовый журнал, чтобы в последующем знать порядок расключения плинтов и куда конкретно подходит кроссировочный провод.
В каких населенных пунктах работаем
Брестская область
Барановичский район
Барановичи, Городище, Лесная, Люшнево, Малая Своротва, Миловиды, Молчадь, Новая Мышь, Подгорная, Полонка, Постаринье, Стайки, Тешевля, Утес, Задвея
Березовский район
Белоозерск, Березино, Бобровичи, Борки, Бронная Гора, Давид-Городок, Деревня, Доброе, Дуги, Хороша, Колония, Литва, Лососин, Люша, Медно, Невель, Осса, Паре, Первомайская, Пугачево, Рачки, Селець, Сосновка, Спорово, Старые Пески, Стригин, Судиловичи, Верхи, Высокое, Здитово
Брестский район
Брест, Чернавчицы, Днепровско, Домачево, Леплевка, Мотыкалы, Оберовщина, Приборово, Радваничи-Большие, Старое Село, Страдичи, Стрии, Томашевка
Дрогичинский район
Антополь, Бездеж, Детковичи, Дрогичин, Головчицы, Гутово, Хомск, Малиновка, Радостов, Суличево, Заречка
Ганцевичский район
Будча, Чудин, Денисковичи, Ганцевичи, Хотыничи, Локтыши, Люсино, Мальковичи, Огаревичи, Раздяловичи, Задубье
Ивацевичский район
Битень, Добромысль, Доманово, Гощево, Гортоль, Ивацевичи, Колонск, Коссово, Краи, Квасевичи, Любищицы, Мироним, Нехачево, Оброво, Угли, Волька, Житлин
Ивановский район
Бусни, Достоево, Дружиловичи, Иваново, Карчово, Колено, Крытышин, Мохро, Молодово, Мотоль, Одрижин, Ополь, Потаповичи, Снитово, Тышковичи, Великая Гать
Каменецкий район
Дмитровичи, Каменец, Каменюки, Омеленец, Пелище, Ратайчицы, Верховичи, Видомля, Войская, Волчин
Кобринский район
Батчи, Береза, Болота, Девятки, Дивин, Городец, Грушево, Хидры, Именин, Камень, Кобрин, Леликов, Новоселки, Октябрь, Пески, Повитье, Тевли, Верхолесье, Вуйвичи
Лунинецкий район
Богдановка, Большие Чучевичи, Бостынь, Бродница, Дворец, Дятловичи, Лахва, Лунин, Лунинец, Межлесье, Микашевичи, Озерница, Ракитно, Синкевичи, Велута, Воля, Вулька
Ляховичский район
Кожан-Городок, Кривошин, Куршиновичи, Липск, Ляховичи, Медведичи, Остров, Подлесье, Совейки, Святица, Трухановичи, Туховичи, Жеребковичи
Малоритский район
Бродятин, Черняны, Доропеевичи, Хотислав, Луково, Ляховцы, Лыща, Малечь, Малорита, Масевичи, Меленково, Мокраны, Олтуш, Орехово, Радеж, Великорита, Збураж
Пинский район
Березцы, Березовичи, Чухово, Доброславка, Дубновичи, Дубой, Еловая, Кочановичи, Кончицы, Купятичи, Ласицк, Лемешевичи, Логишин, Лосичи, Малая Плотница, Мерчицы, Молотковичи, Новый Двор, Охово, Озаричи, Парохонск, Пинск, Плещицы, Плоскинь, Плотница, Поречье, Шилин, Завидчицы
Пружанский район
Бакуны, Близная, Броди, Добучин, Хорево, Колозубы, Линово, Лысково, Могилевцы, Пружаны, Ровбицк, Ружаны, Шени, Шерешево, Скорцы, Смоляница, Великое Село, Вулька 1-я, Юндилы
Столинский район
Белоуша, Бережное, Бухличи, Федоры, Глинка, Городная, Хоромск, Хотомель, Колодно, Куляны, Лядец, Нырча, Ольманы, Осовцы, Оздамичи, Посеничи, Речица, Рубель, Рухча-Первая, Семигостичи, Серебрище, Стахово, Столин, Струга, Сварынь, Теребличи, Велемичи, Воловель, Вулька Малая
Жабинковский район
Хмелево, Жабинка
и другие деревни и садовые товарищества Брестской области.
Витебская область
Бешенковичский район
Бешенковичи, Бочейково, Будилово, Остров, Островно, Плиса, Рубеж, Свеча, Улла, Верховье, Забелье
Браславский район
Ахремовцы, Богино, Большой Озерецк, Бородиничи, Босяные, Браслав, Бухово, Цевьи, Щеперня, Щербы, Далекие, Домути, Дрисвяты, Друйск, Друя, Дулино, Едловичи, Голбея, Городиловичи, Гриблы, Гридьки, Гурец, Хомищево, Иказнь, Искозы, Канево, Караевичи, Коковино, Конаши, Кончани, Конный Бор, Костеево, Козяны, Лиопино, Лозичи, Мацуты, Малашенки, Манулки, Межа, Межаны, Мишутки, Мозолово, Низкоборье, Норковичи, Новая Земля, Обруб-Березвечский, Опса, Осово, Пантелейки, Плюсы, Погоща, Погостище, Приперное, Рамшино, Раветичи, Ромальдово, Рюм, Савченки, Шерстово, Шклянцы, Слободка, Стальмаково, Стариновичи, Суромщина, Свольно, Свядица, Теплюки, Тетерки, Тимошково, Тофели, Усяны, Видзы, Воеводки, Волесы, Ворон, Возгеляны, Задетуни, Заесье, Загоряне, Жауры
Чашникский район
Чашники, Черея, Иванск, Краснолуки, Латыголичи, Лукомль, Новолукомль, Октябрьский, Соболи, Тяпино, Замошье
Докшицкий район
Барсуки, Бегомль, Бересневка, Березино, Докшицы, Комайск, Крулевщина, Нестеровщина, Парафьяново, Понизовье, Порплище, Торгуны, Волколата, Юрковщина
Дубровенский район
Баево, Боброво, Добринь, Дубровно, Ляды, Осинторф, Россасно, Якубово
Глубокский район
Глубокое, Кульгаи, Мосар, Подсвилье, Прозороки, Псуя, Урожайная, Узречье, Залесье, Зябки
Городокский район
Большие Стайки, Езерище, Городок, Гурки, Холомерье, Хвошно, Меховое, Новый Болецк, Пролетарск, Смоловка, Веречье, Вировля
Лепельский район
Большой Полсвиж, Домжерицы, Камень, Лепель, Новые Волосовичи, Пышно, Старое Лядно, Юхновка
Лиозненский район
Бабиновичи, Добромысли, Колышки, Ковали, Крынки, Лиозно, Осипово, Стасево, Велешковичи, Великое Село, Выходцы, Высочаны, Заольша
Миорский район
Борки, Черес, Дисна, Дворное Село, Канцерово, Леонполь, Миоры, Николаево, Новгороды, Новый Погост, Погост, Повятье, Слобода, Волковщина, Язно, Заутье
Оршанский район
Барань, Боровуха 1-я, Бурое, Клюковка, Копысь, Крапивно, Лисуны, Луговские, Милашки, Ореховск, Орша, Росский Селец, Шаши, Стайки, Струсто, Высокое, Яковлевичи, Юрцево, Зайково, Заполье, Жегули, Зубово
Полоцкий район
Адамово, Азино, Бабцы, Белое Село, Бобыничи, Черное, Домники, Дретунь, Дубравы, Глоты, Гомель, Горчаки, Гори, Горяни, Грамоще, Христово, Ковалева, Красники, Литовцы, Ловжа, Малое Ситно, Миловиды, Мирная, Мосейки, Навлица, Новая Полота, Новое Село, Новополоцк, Новые Крюки, Орлово, Подворица, Пола, Полоцк, Ремни, Ровное Поле, Русины, Семенцово, Шпаковщина, Ситенец, Смоленская Возвышенность, Смоляны, Соколово, Старая Белица, Старый Погост, Труди, Туровля, Уно, Веремеево, Ветрино, Волча, Вороничи, Захарничи, Заозерье, Заскорки, Зеленка, Зубаки
Поставский район
Бель, Бельки, Дуниловичи, Курополье, Лынтупы, Новоселки, Полесье, Поставы, Воропаево
Россонский район
Горбачево, Клястицы, Краснополье, Россоны, Селявщина, Соколище, Янковичи, Юховичи, Заборье
Сенненский район
Алексиничи, Белая Липа, Богушевск, Латыгаль, Ледневичи, Мошканы, Оболь, Рясно, Сенно, Яново
Шарковщинский район
Германовичи, Иоды, Лонские, Лужки, Шарковщина, Столица, Веретеи
Шумилинский район
Добрино, Кордон, Кривое Село, Лесковичи, Мишковичи, Шумилино, Сиротино, Язвино
Толочинский район
Горщевщина, Коханово, Обольцы, Плоское, Славени, Славное, Толочин, Волосово, Воронцевичи
Ушачский район
Арлея, Большие Дольцы, Дубровка, Двор-Усвея, Глибочка, Косари, Кругляны, Кубличи, Малые Дольцы, Матырино, Несино, Полюдовичи, Селище, Сорочино, Старое Село, Старое Соколино, Туросы, Усая, Ушачи, Весницк, Задежье, Завечелье, Жари
Верхнедвинский район
Бигосово, Борковичи, Дерновичи, Кохановичи, Лисно, Освея, Первомайская, Росица, Сарья, Стрелки, Верхнедвинск, Волынцы, Зельки
Витебский район
Беляи, Белый Двор, Должа, Дрожаки, Дубиново, Еремино, Фролово, Гора, Княжица, Комаи, Коммунарка, Копти, Кострово, Кравцово, Курино, Липовка, Липск, Ложок, Луговая, Лыськово, Малиновка, Низкий Городец, Оконо, Ольгово, Ольховик, Осиновка, Остановка, Островские, Озеры, Посад, Пятигорск, Романово, Ровное, Руба, Саньково, Шатилово, Шо, Скрыдлево, Сосновка, Сосновый Бор, Староселье, Столбцы, Стриги, Сураж, Витебск, Ворони, Яновичи, Загорье, Загородно, Замосточье, Заречье, Зароново, Заслоново
и другие деревни и садовые товарищества Витебской области.
Гомельская область
Брагинский район
Асаревичи, Брагин, Чемерисы, Чернин, Дерновичи, Гдень, Глуховичи, Кливы, Комарин, Кононовщина, Красное, Малейки, Микуличи, Нижние Жары, Новая Иолча, Новая Мильча, Острогляды, Пирки, Рудня, Рудня-Маримонова, Сперижье, Сувиды, Углы, Верхние Жары, Железники
Буда-Кошелевский район
Чеботовичи, Дербичи, Дуравичи, Еленец, Глазовка, Губичи, Ховхло, Калинино, Недойка, Неговка, Потаповка, Радеево, Рогинь, Шарибовка, Уваровичи, Уза
Чечерский район
Беляевка, Чечерск, Ленин, Ленино, Меркуловичи, Покоть, Ровковичи, Сидоровичи
Добрушский район
Большие Селютичи, Добруш, Гордуны, Гороховищи, Корьма, Красная Буда, Лешня, Тереховка, Жгуно-Буда
Ельский район
Богутичи, Движки, Ельск, Кочище, Ремезы, Скородное, Словечно, Валавск
Гомельский район
Бережцы, Бобовичи, Большая Крушиновка, Большевик, Еремино, Грабовка, Климовка, Костюковка, Малевичская Рудня, Маложин, Марковичи, Михальки, Михедовичи, Новая Гута, Новые Громыки, Очесо-Рудня, Поколюбичи, Прибор, Романовичи, Селицкая, Шарпиловка, Скрыгалово, Телеши, Тереничи, Терюха, Урицкое, Ужинец, Васильевка, Зябровка
Хойникский район
Дроньки, Дворище, Хойники, Ломачи, Омельковщина, Рудаков, Стреличево, Велетин, Великий Бор
Калинковичский район
Дудичи, Горбовичи, Горочичи, Гулевичи, Хобное, Холодники, Хомичи, Калинковичи, Козловичи, Кротов, Малые Автюки, Михновичи, Нахов, Озаричи, Великие Автюки, Якимовичи, Юровичи, Замостье, Золотуха
Кормянский район
Буда, Холочье, Каменка, Кляпин, Корьма, Литвиновичи, Новые Журавичи, Октябрево, Себровичи, Сметаничи, Тульговичи, Ворновка, Задубье
Лельчицкий район
Боровое, Буйновичи, Букча, Данилевичи, Дуброва, Дзержинск, Глушкевичи, Гребени, Краснобережье, Лельчицы, Липляны, Милашевичи, Первомайск, Приболовичи, Синицкое Поле, Слобода, Средние Печи, Стодоличи, Тонеж, Замошье, Жмурное
Лоевский район
Бывальки, Деражичи, Хоминка, Крупейки, Липняки, Лоев, Мохов, Новая Борщовка, Переделка, Ручаевка
Мозырьский район
Барбаров, Козенки, Махновичи, Мелешковичи, Моисеевка, Мозырь, Новая Рудня, Осовец, Прудок, Романовка
Наровлянский район
Александровка, Демидов, Головчицы, Грушевка, Красновка, Наровля, Вербовичи
Октябрьский район
Алексеевка, Бабчин, Бартоломеевка, Белобережская Рудня, Белый Переезд, Береговая Слобода, Беседки, Богдановичи, Буда-Кошелево, Червонная Слобода, Добрынь, Довляды, Дубровица, Дьяковичи, Гарусты, Глубочица, Гомель, Грабье, Хоромцы, Хорошовка, Ипполитовка, Карналин, Кнышевичи, Колыбань, Конотоп, Кожушки, Козлы, Кравцовка, Крушники, Крынки, Крюки, Кузьмичи, Липа, Лисное, Лохница, Ломовичи, Ломыш, Лубень, Ляды, Лясковичи, Любань, Марьино, Машево, Молочки, Новая Дуброва, Новое Полесье, Огородня-Кузьмининская, Октябрь, Октябрьский, Петрицкое, Поречье, Протасы, Расова, Речки, Руденка, Рудня-Бартоломеевка, Рудня-Каменева, Семеновка, Шкава, Сивинка, Сколодин, Старо-высокое, Старое Закружье, Старые-Дятловичи, Старые Новоселки, Тесны, Толстыки, Уласы, Усов, Васильково, Вить, Володарск, Волосовичи, Вороново, Юшки, Загорье, Зарубаное, Зеленый Мох, Зимовище, Зломное
Петриковский район
Бобрик, Бринев, Фастовичи, Грабов, Ивашковичи, Колки, Комаровичи, Конковичи, Копа, Копаткевичи, Копцевичи, Кошевичи, Куритичи, Лучицы, Макаричи, Новоселки, Петриков, Рог, Снядин, Теребов, Велавск, Залесье, Зосинцы
Речицкий район
Артуки, Борхов, Бронное, Черное, Чижовка, Демьянки, Ходосовичи, Холмечь, Капоровка, Короватичи, Ковчицы 1-е, Леваши, Лиски, Макановичи, Малодуша, Новые Дятловичи, Новый Барсук, Озерщина, Переволока, Придне, Радин, Речица, Ровенская Слобода, Сологубов, Солтаново, Старые Храковичи, Струмень, Узнож, Василевичи, Заспа
Рогачевский район
Белицк, Довск, Гадиловичи, Городец, Хатовня, Кистени, Красница, Кривск, Лучин, Мадора, Новый Кривск, Озераны, Поболово, Рогачев, Серебрянка, Шапчицы, Станьков, Стреньки, Тихиничи, Турск, Заполье, Журавичи, Звонец
Светлогорский район
Боровики, Челюшевичи, Чирковичи, Хлевно, Хутор, Корени, Осташковичи, Паричи, Сосновый Бор, Светлогорск, Здудичи
Ветковский район
Беседь, Даниловичи, Казацкие Болсуны, Неглюбка, Присно, Радуга, Шерстин, Столбун, Светиловичи, Великие Немки, Ветка
Житковичский район
Белёв, Березняки, Бронислав, Хвоенск, Кольно, Люденевичи, Милевичи, Переров, Погост, Пуховичи, Тимошевичи, Туров, Вересница, Ветчин, Юркевичи, Залютичи, Житковичи
Жлобинский район
Щедрин, Доброгоща, Китин, Коротковичи, Красный Берег, Луки, Майское, Мормаль, Пиревичи, Проскурни, Радуша, Шихов, Симоновичи, Скепня, Солоное, Старая Рудня, Стрешин, Верхняя Олба, Жлобин
и другие деревни и садовые товарищества Гомельской области.
Гродненская область
Берестовицкий район
Берестовица, Большие Эйсмонты, Дворец, Малая Берестовица, Олекшицы, Сенкенята
Щучинский район
Бакшты, Бершты, Щучин, Демброво, Ходилони, Малые Озерки, Мотыли, Орля, Острына, Рожанка, Таневичи, Василишки, Желудок
Дятловский район
Демяновцы, Дятлово, Козловщина, Липичанка, Медвиновичи, Мир, Новоельня, Охоново, Подвеликое, Руда Яворская, Сочевляны, Вензовец
Гродненский район
Богушевка, Большая Берестовица, Щенец, Деревня, Глушнево, Головочи, Гожа, Грандичи, Гродно, Индура, Калеты, Коптевка, Королино, Лаздуны, Новая Руда, Новики, Одельск, Озеры, Поречаны, Ратичи, Рудевичи, Рудня, Рыбница, Шинковцы, Скидель, Скирдимы, Соничи, Сопоцкин, Стриевка, Суботники, Сухари, Суходоли, Вертилишки, Заберезь, Заполье, Житомля
Ивьевский район
Геранены, Ивье, Каменчане, Липнишки, Малые Князиковцы, Морино, Токаришки, Трабы, Юратишки
Кореличский район
Большие Жуховичи, Цирин, Кореличи, Луки, Малюшичи, Миратичи, Турец
Лидский район
Бабиничи, Березовка, Докудово, Гончари, Ходоровцы, Игнатковцы, Крупово, Лида, Лунно, Минойты, Мотевичи, Нетечь, Паперня, Первомайский, Рулевичи, Селець, Симаково, Соколово, Стерково, Ваверка
Мостовский район
Барово, Бондары, Дубно, Куриловичи, Микелевщина, Мосты, Пацевичи, Пески, Погорелка, Рогозница, Сухиничи, Уртишки
Новогрудский район
Большая Изва, Щорсы, Делятичи, Гнесичи, Ивесь, Каменка, Куписк, Любча, Негневичи, Несутичи, Новогрудок, Отминово, Сенежицы, Валевка, Вересково, Вселюб
Ошмянский район
Боруны, Гольшаны, Клевица, Муровано-Ошмянка, Новоселки, Ошмянская, Ошмяны, Песчанка, Привалка, Жупраны
Островецкий район
Быстрица, Древеники, Гервяты, Гири, Гудогай, Изабелин, Кемелишки, Клющаны, Мали, Маркуны, Михалишки, Островец, Рымдюны, Супроненты, Ворняны
Слонимский район
Аталезь, Дубники, Гловсевичи, Каменица, Колпаки, Костенево, Костени, Кули, Лепешки, Михайловщина, Мижевичи, Нагуевичи, Нестанишки, Ногородовичи, Осташино, Острово, Озерница, Павлово, Пелеса, Поречье, Самаровичи, Слоним, Сосновка, Старая Голынка, Струга, Сухая Долина, Ярутичи, Залужье, Жировицы
Сморгоньский район
Крево, Мицкевичи, Шутовичи, Сивица, Сморгонь, Солы, Старая-Руда, Вишнево, Войстом, Залесье, Жодишки
Свислочский район
Дашковичи, Доброволя, Горностаевичи, Гринки, Хоневичи, Новый Двор, Порозово, Студеники, Свислочь, Тиховоля, Вердомичи
Волковысский район
Большие Шиловичи, Чапунь, Духовляны, Хатьковцы, Мстибово, Подороск, Россь, Салтанишки, Шиловичи, Сырмеж, Верейки, Верхненеманская, Войтковичи, Волковыск, Волковысская, Волпа, Зарудовье, Збляны
Вороновский район
Бастуны, Бенякони, Конвелишки, Нача, Погородно, Полецкишки, Трокели, Вороново, Заболоть, Жирмуны
Зельвенский район
Бородичи, Деречин, Кривичи, Зельва, Золотеево
и другие деревни и садовые товарищества Гродненской области.
Минская область
Березинский район
Березино, Богушевичи, Бор, Целевичи, Дмитровичи, Маческ, Макаричи, Маковье, Микуличи, Орешковичи, Палик, Погост, Поплавы, Притерпа, Шеверничи, Якшицы
Борисовский район
Барань, Бобровичи, Большое Стахово, Борисов, Бродовка, Бытча, Черневичи, Гливин, Корсаковичи, Кострица, Лошница, Моисеевщина, Мстиж, Неман, Нивки, Оздятичи, Пересады, Сутоки, Трояновка, Трояново, Велятичи, Забашевичи, Зачистье, Зембин, Житьково, Жортай, Зоричи
Червеньский район
Чернова, Червень, Гребенка, Хутор, Клинок, Ляды, Рованичи, Рудня, Смиловичи, Заполье
Дзержинский район
Александровка, Александрово, Большие Бесяды, Большое Быково, Боровое, Щемыслица, Даниловичи, Добринево, Дулебы, Душково, Дзержинск, Фаниполь, Горелый Луг, Горное, Гриневичи, Хорошее, Иваничи, Каменка, Кимия, Кишина-Слобода, Колки, Корма, Кременец, Кристинполье, Кузмичи, Лостоянцы, Лужаны, Лютые, Мардасы, Машуки, Мгле, Мощница, Недаль, Негорелое, Новая Дуброва, Новое Село, Озерцы, Погодица, Погост 2-Й, Поречье, Правда, Прощицы, Прудины, Путчино, Радица, Речки, Рубилки, Руденка, Рум, Синча, Станьково, Старинки, Волма, Восточный, Ясковичи, Язовка, Юшковичи, Заостровичи, Жерновка
Клецкий район
Грицевичи, Клецк, Морочь, Синявка
Копыльский район
Блевчицы, Бучатино, Букатово, Докторовичи, Душево, Колодезное, Копыль, Лотвины, Низковичи, Песочное, Прончейково, Семежево, Слобода-Кучинка, Старица, Тимковичи, Ванелевичи, Веснино
Крупский район
Белавичи, Бобр, Буда-Гресская, Черногрядь, Чертовичи, Дедиловичи, Есьмановцы, Глебовщина, Грозово, Хидра, Холопеничи, Хотово, Хотюхово, Худовцы, Игрушка, Колодница, Коптевщина, Косеничи, Костеши, Крупки, Крупский, Курдуны, Лисичино, Малые Негновичи, Матеевичи, Мирославка, Нача, Обчуга, Очижа, Перетоки, Потичево, Птичанская, Рованичская Слобода, Шинки, Соколовичи, Старая Слобода, Тройчаны, Ухвала, Узнацк, Выдрица, Яченка, Жилин-Брод, Журавок, Журовка
Логойский район
Березенское, Гайна, Гостиловичи, Корень, Королищевичи, Козеково, Логойск, Малые Гаяны, Новопольцы, Паперня, Плещеницы, Савони, Семково, Янушковичи, Знаменка
Любаньский район
Дарасино, Доматкановичи, Калиновка, Костюки, Ляховка, Любань, Нежин, Осовец, Пласток, Сосны, Таль, Уречье, Яминск, Заболоть, Закальное
Минский район
Белевичи, Боровляны, Лесной, Лесковка, Большая Ганута, Большая Раевка, Брусы, Городище, Городок, Колодищи, Колядичи, Лоша, Луговая, Любяча, Мервины, Михановичи, Минск, Мокрица, Низок, Новая Нива, Новые Денисовичи, Острошицкий Городок, Озерцо, Пережиры, Першай, Понятичи, Прусы, Пятевщина, Ратомка, Рог, Рогово, Рымаши, Самохваловичи, Слобода, Стайки, Старое Село, Студенка, Тарасово, Заславль
Молодеченский район
Дуброво, Красное, Лебедево, Молодечно, Мясота, Олехновичи, Полочаны, Радошковичи, Раевка, Турец-бояры, Засковичи, Чисть
Мядельский район
Будслав, Черемшицы, Константиново, Лукьяновичи, Мядель, Осово, Пузыри, Старые Габы, Сватки, Свирь, Выголовичи
Несвижский район
Городея, Хожево, Несвиж, Новоселки, Погорельцы, Сейловичи, Снов
Пуховичский район
Блужа, Цитва, Дукора, Горелец, Марьина Горка, Октябрь, Омельно, Правдинский, Пуховичи, Руденск, Селецк, Сергеевичи, Шацк, Сутин, Талька, Узляны
Слуцкий район
Болотчицы, Греск, Козыри, Ленино, Никольцы, Омговичи, Рухово, Селище, Серяги, Шищицы, Слуцк, Сороги, Великая Липа, Великая Слива, Весея, Замостье
Смолевичский район
Большой Рожан, Драчков, Драчково, Пережир, Плиса, Рудня-Налибокская, Смолевичи, Уголец, Усяжа, Верхмень, Юрьево, Заболотье, Зеленый Бор, Жодино
Солигорский район
Ананчицы, Большая Гуменовщина, Большие Городятичи, Челонец, Чепели, Гаврильчицы, Гоцк, Копацевичи, Красная Слобода, Левки, Махновичи, Малые Нестановичи, Саковичи, Шипиловичи, Сковшин, Солигорск, Старобин, Веска, Вынищи, Зажевичи
Стародорожский район
Щитковичи, Кривоносы, Пасека, Пастовичи, Солон, Старые Дороги, Теребуты, Верхутино, Языль, Залужье
Столбцовский район
Деревное, Клетище, Литва, Налибоки, Николаевщина, Опечки, Пруды, Рубежевичи, Столбцы, Тоново, Засулье
Узденский район
Озеро, Теляково, Узда, Зеньковичи
Вилейский район
Баровцы, Бубны, Долгиново, Илья, Ижа, Костеневичи, Латыголь, Лыцевичи, Мильча, Осиповичи, Партизанский, Рабунь, Ручица, Русское Село, Стешицы, Талуть, Вилейка, Вязынь, Язни
Воложинский район
Доры, Городьки, Ивенец, Камень, Лоск, Раков, Саковщина, Вишнево, Воложин, Яршевичи
и другие деревни и садовые товарищества Минской области.
Могилевская область
Белыничcкий район
Белыничи, Ермоловичи, Головчин, Новоселки, Староселье, Техтин, Заполье
Бобруйский район
Бобруйск, Большие Бортники, Брожа, Глуша, Орсичи, Осово, Панкратовичи, Петровичи, Побоковичи, Стасевка, Сычково, Телуша, Турки, Вишневка
Быховский район
Болонов Селец, Бовки, Быхов, Чечевичи, Глухи, Грудиновка, Хомичи, Красница, Красный Берег, Кузьковичи, Лудчицы, Мокрое, Никоновичи, Новый Быхов, Обидовичи, Рыжковка, Селец-Холопеев, Тощица, Виляховка, Восточная, Ямное
Чауский район
Благовичи, Чаусы, Долгий Мох, Головенчицы, Горбовичи, Петуховка, Путьки, Волковичи
Чериковский район
Чериков, Чудяны, Глинь, Речица, Шароевка, Веприн, Веремейки
Дрибинский район
Дрибин, Кледневичи, Рясна, Темный Лес, Жевань
Глусский район
Бабирово, Балашевичи, Глуск, Городок, Клетное, Симоновичи, Славковичи, Зубаревичи
Горецкий район
Чепелинка, Добрая, Горки, Коптевка, Котелево, Ленино, Маслаки, Паршино, Рудковщина
Хотимский район
Батаево, Березки, Беседовичи, Боханы, Ельня, Еловец, Хотимск, Тростино
Кировский район
Белая Дубровка, Белица, Бобровичи, Большая Комаровка, Большое Черное, Большой Осов, Борки, Будино, Быковичи, Быново, Чашники, Чигиринка, Щекотово, Добосна, Доманы, Дубровка 1-я, Дуброво, Голынка, Кировск, Корытница, Костинка, Козуличи, Красная Белорусь, Красная Буда, Красное, Кремок, Круги, Кузьминичи, Любоничи, Могилев, Моисеевичи, Мышковичи, Низки, Норки, Пеньковка, Пильня, Раздел, Роги, Рудня, Ржавцы, Сава, Сергеевичи, Скачок, Слободка, Смолка, Старинка, Старый Остров, Старый Стан, Тереховка, Тетерино, Ушаки, Усохи, Устье, Веть, Вязьма, Юрьево, Загатье, Заозёрье, Зубры
Кличевский район
Бацевичи, Долгое, Кличев, Колбча, Любаны, Несята, Стан, Стоялово, Усакино, Закутье, Замочулье
Климовичский район
Борисовичи, Домамеричи, Галичи, Ходунь, Климовичи, Красавичи, Лобжа, Макеевичи, Милославичи, Недведь, Осмоловичи, Палуж 2-Й, Родня, Силичи, Судилы, Тимоново, Титовка, Великий Мох, Забелышин, Звенчатка
Костюковичский район
Белынковичи, Большая Зимница, Бороньки, Каничи, Колодезская, Костюковичи, Кривелицк, Кульшичи, Липовка, Мартьяновичи, Михеевичи, Пролетарское, Рогалино, Селец, Старые Максимовичи, Студенец, Травна, Тупичино, Великий Бор, Ветухна, Видуйцы, Витунь, Забычанье
Краснопольский район
Городецкая, Горы, Копани, Краснополье, Мхиничи, Почепы, Выдренка
Кричевский район
Дяговичи, Кожемякино, Кричев, Кучин, Лобковичи, Молятичи, Монастырек, Осовец, Усушек, Вишни, Волчас
Круглянский район
Ельковщина, Филатово, Комсеничи, Круча, Круглое, Павловичи, Шепелевичи, Старые Чемоданы
Могилевский район
Большая Мощаница, Большие Белевичи, Браково, Брыли, Дашковка, Ильковичи, Каменица, Княжицы, Красница, Крынка, Личинка, Махово, Межисятки, Мосток, Могилев, Осман-Касаево, Полыковичи, Самотевичи, Сидоровичи, Сухари, Вендорож, Вьюн, Ждановичи, Журбин
Мстиславский район
Бахан, Барчицы, Бастеновичи, Большое Хоново, Борисовщина, Борколабово, Дедня, Долговичи, Дроковка, Дулебка, Голынец 1-й, Ходосы, Хоньковичи, Хотиловичи, Иванищевичи, Курманово, Мстиславль, Пацова Слобода, Парадино, Переволочная, Плещицы, Подлужье, Саприновичи, Савиничи, Шамовщина, Смолица, Столпище, Темровичи, Зимницы
Осиповичский район
Березяки, Дараганово, Елизово, Гродзянка, Каменичи, Корытное, Лапичи, Липень, Мошенаки, Новое Прибужье, Осиповичи, Свислочь, Татарка, Верейцы, Воевичи, Вязье, Вязовница, Ясень
Шкловский район
Барсуки, Черневка, Евдокимовичи, Каменные Лавы, Копысица, Косаричи, Любиничи, Никитиничи, Ордать, Полоница, Шклов, Старая Водва, Тудорово, Уланово, Высокое, Забродье
Славгородский район
Березовка, Гайшин, Гиженка, Каменка, Лопатичи, Рабовичи, Ректа, Шеломы, Славгород, Васьковичи, Вильчицы
и другие деревни и садовые товарищества Могилевской области.
Планировки помещений, подготовленное техническое задание, Вы можете отправить на e-mail [email protected].
Инструменты для кроссировки витой пары в Костроме: 207-товаров: бесплатная доставка, скидка-61% [перейти]
341
638
Инструмент для зачистки витой пары VCOM стриппер кабель провод UTP/STP плоский телефонный (D1920)
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-marketpic/169403/pic6dcba9d3a39a6d2c82e1b9d1a4625491/300×300″>Инструмент Cablexpert T-568, обжимной универсальный, 8p8c, 6p6c, 6p4c, 6p2c, для витой пары и тел.линии тип: кримпер, тип кабеля: телефонный, тип наконечника: RJ-11
ПОДРОБНЕЕЕще цены и похожие товары
299
370
Инструмент для зачистки изоляции проводов, заделки и обрезки витой пары коаксиальных кабелей Тип:
В МАГАЗИНЕще цены и похожие товары
jpeg/300×300″>849
1500
Инструмент для заделки витой пары 5bites LY-3140N типа Krone / 110 Тип: Стрипперы, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
Инструмент Cablexpert T-432, для зачистки кабеля и заделки витой пары Тип: Набор инструментов,
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/4370207/img_id3124933869382163435.jpeg/300×300″>180
350
Компактный универсальный инструмент для зачистки изоляции, заделки и обрезки витой пары/ стриппер кабель провод/для UTP/STP RG59 RG6 RG7 RG11/зачистки, коаксиальных кабелей
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/4581218/img_id2974270735568929665.jpeg/300×300″>359
532
Инструмент для эффективной зачистки и обрезки витой пары (с возможностью смены ножей). Тип:
В МАГАЗИНЕще цены и похожие товары
jpeg/300×300″>540
802
Инструмент для заделки и обрезки витой пары Rexant «110», HT-3141, TL-3141 Тип: Пресс-клещи
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-marketpic/5126357/pic2f4c64d5943f311ba7d181c030c86899/300×300″>Инструмент Cablexpert T-568R, обжимной универсальный с фиксатором, 8p8c, 6p6c, 6p4c, 6p2c, для витой пары и тел.линии тип: кримпер, тип кабеля: витая пара, тип наконечника: RJ-11
ПОДРОБНЕЕЕще цены и похожие товары
555
798
Инструмент Cablexpert T-568R, обжимной для витой пары с фиксатором RJ45/RJ12/RJ14/RJ11 (8p8c,6p6c,6p4c,6p2c)
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/3986581/img_id7952542639503499207.jpeg/300×300″>790
1590
Инструмент для заделки и обрезки витой пары (кроссировочный нож) Тип: Стрипперы, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
jpg»>449
645
Инструмент Cablexpert T-431, для заделки витой пары в розетку, тип 110 Тип: Пресс-клещи обжимные,
В МАГАЗИНЕще цены и похожие товары
189
400
Инструмент 5bites «LY-T2021», для заделки витой пары, контактов типа Krone Тип: Стрипперы, Размер:
В МАГАЗИНЕще цены и похожие товары
jpg»>179
199
Инструмент для зачистки кабеля 110 тип, аналог HT-318/ Нож /стриппер/инструмент/для зачистки, изоляции проводов/ заделки, обрезки и обжима витой пары/ стриппер кабель провод/для UTP/STP RG59 RG6 RG7 RG11/зачистки, заделки коаксиальных кабелей
В МАГАЗИНЕще цены и похожие товары
630
935
Инструмент для заделки витой пары с быстрой заменой ножа Тип: Стрипперы, Размер: Длина 25.000
В МАГАЗИНЕще цены и похожие товары
jpeg/300×300″>423
629
Инструмент для быстрой зачистки и обрезки витой пары + возвратная пружина Тип: Стрипперы, Размер:
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/6175789/img_id2812578655689029680.jpeg/300×300″>Инструмент (нож, стриппер, клещи) для зачистки, обрезки изоляции проводов витой пары и телевизионных тип: стриппер, назначение: снятие изоляции, тип кабеля: телефонный
ПОДРОБНЕЕЕще цены и похожие товары
regmarkets.ru/listpreview/idata2/f8/b3/f8b314cc924ed2ef3ae9105e9c566a3a.jpg»>131
196
Компактный универсальный инструмент для зачистки изоляции, заделки и обрезки витой пары Тип: Нож
В МАГАЗИНЕще цены и похожие товары
914
1600
Инструмент для заделки витой пары 5bites «LY-T3141» контактов типа Krone / 110 Тип: Стрипперы,
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/5332261/img_id6790882818420380416.jpeg/300×300″>480
667
Инструмент для заделки витой пары HT-3340 со сменным ножом-вставкой типа 110, безударный механизм
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/4415357/img_id1087972927590570429.jpeg/300×300″>239
600
Инструмент для заделки витой пары 5bites «LY-T2020B» контактов типа Krone Тип: Стрипперы, Размер:
В МАГАЗИНЕще цены и похожие товары
jpeg/300×300″>257
335
Инструмент для заделки и обрезки витой пары MINI REXANT 12-4231 Тип: Стрипперы, Размер: Длина 5.500
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/4863739/img_id2279147927234716044.jpeg/300×300″>212
590
Инструмент клещи стриппер для снятия изоляции зачистки проводов витой пары / монтажный нож бокорез зачистки, обрезки кабеля и обжима кабельный
В МАГАЗИНЕще цены и похожие товары
199
400
Инструмент для зачистки витой пары 5bites «LY-501C», зачистной, UTP/STP/TEL Тип: Стрипперы, Размер:
В МАГАЗИНЕще цены и похожие товары
Кросс-нож REXANT HT-324B для заделки и обрезки витой пары 110
ПОДРОБНЕЕЕще цены и похожие товары
Монтажный инcтрумен Hyperline HT-3240 Инструмент для заделки витой пары нож в комплект не входит
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-marketpic/168879/picc22419d3bf8192e23a22b4cd18a8ebe6/300×300″>Инструмент для заделки витой пары Hyperline HT-3140 (нож приобретается отдельно) Бренд: Hyperline
В МАГАЗИНЕще цены и похожие товары
Инструмент для заделки и обрезки витой пары REXANT MINI HT-318M, 110
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/5221929/img_id1755611662440411072.jpeg/300×300″>Инструмент HT-S-501B для зачистки и обрезки витой пары {12-4042-4} Бренд: PROconnect, Код
В МАГАЗИНЕще цены и похожие товары
Инструмент для заделки и обрезки витой пары REXANT HT-3141, 110
ПОДРОБНЕЕЕще цены и похожие товары
Инструмент HYPERLINE Универсальный для зачистки витой пары (UTP/STP), кабеля 18 и 24 AWG, круглого плоского телефонного (HT-352A)
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/5221929/img_id9162520107639740490.jpeg/300×300″>Инструмент для заделки витой пары PD-02 (КВТ) {85737} Бренд: КВТ, Код производителя: 85737,
В МАГАЗИНЕще цены и похожие товары
Инструмент для заделки витой пары REXANT HT-314B, 110
ПОДРОБНЕЕЕще цены и похожие товары
net/get-mpic/3611742/img_id2273733303281883033.jpeg/300×300″>Инструмент ITK для зачистки и обрезки витой пары (TS1-G30)
ПОДРОБНЕЕЕще цены и похожие товары
Инструмент REXANT HT-S-501B для зачистки и обрезки витой пары (12-4042)
ПОДРОБНЕЕЕще цены и похожие товары
jpeg/300×300″>Инструмент HT-3340 для заделки витой пары (нож в комплект не входит) Hyperline 3210 Бренд:
В МАГАЗИНЕще цены и похожие товары
Инструмент HT-318M Rexant для заделки и обрезки витой пары MINI {12-4231} Бренд: Rexant, Код
В МАГАЗИНЕще цены и похожие товары
Инструмент HT-3140 для заделки витой пары (камера хранения регулировка ударного эффекта нож в комплект не входит) Hyperline 3507
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/5234126/img_id5968869207366038678.jpeg/300×300″>Инструмент для зачистки и обрезки витой пары PROconnect HT-S-501B, цена за 1 шт Поперечное сечение:
В МАГАЗИНЕще цены и похожие товары
Инструмент для заделки и обрезки витой пары REXANT MINI HT-318M, 110, цена за 1 шт
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-marketpic/5960273/picd564845e74640892e39c37e75d425e2f/300×300″>Инструмент Cablexpert T-568R, обжимной универсальный с фиксатором, 8p8c, 6p6c, 6p4c, 6p2c, для витой пары и тел.линии универсальный инструмент для обжима разъёмов rj45 / rj12 / rj11 подходит для всех вариантов разъемов: 8P8C
ПОДРОБНЕЕЕще цены и похожие товары
Инструмент HYPERLINE HT-314B для заделки витой пары нож в комплект не входит (HT-3140)
ПОДРОБНЕЕЕще цены и похожие товары
net/get-mpic/5219306/img_id549789998140064475.jpeg/300×300″>Кросс-нож REXANT HT-324B для заделки и обрезки витой пары 110, цена за 1 шт
В МАГАЗИНЕще цены и похожие товары
Кросс-нож HT-324B Rexant для заделки и обрезки витой пары 110 {12-4224} Бренд: Rexant, Код
В МАГАЗИНЕще цены и похожие товары
Инструмент для зачистки и обрезки витой пары PROconnect HT-S-501B
ПОДРОБНЕЕЕще цены и похожие товары
Монтажный инcтрумент Gembird T-430 Инструмент Cablexpert, для разделки витой пары, с ножом, тип 110, регулировка ударного эффекта
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/5332261/img_id6790882818420380416.jpeg/300×300″>Инструмент для заделки и обрезки витой пары REXANT HT-3141, 110, цена за 1 шт
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/4303516/img_id4382941747688637941.jpeg/300×300″>Монтажный инcтрумен Hyperline HT-S501A Инструмент для зачистки и обрезки витой пары UTP/STP телефонного кабеля диаметром 3.2 -9 мм
В МАГАЗИНЕще цены и похожие товары
Клещи КЗ-В, зачистка и обрезка витой пары UTP/SFTP регулируемый нож, МастерЭлектрик TDM, цена за 1 шт
В МАГАЗИНЕще цены и похожие товары
Инструмент И-МВУ, монтаж и обрезка витой пары, ударный, МастерЭлектрик TDM, цена за 1 шт Подходит
В МАГАЗИНЕще цены и похожие товары
Инструмент для зачистки и обрезки витой пары REXANT HT-S-501B, цена за 1 шт Поперечное сечение:
В МАГАЗИНЕще цены и похожие товары
mds.yandex.net/get-mpic/4580278/img_id7877593408783789721.jpeg/300×300″>Инструмент Vention KECH0 для заделки витой пары 110 тип
В МАГАЗИНЕще цены и похожие товары
Инструмент И-МВУ, монтаж и обрезка витой пары, ударный, «МастерЭлектрик» TDM {SQ1003-0202} Бренд:
В МАГАЗИНЕще цены и похожие товары
Hyperline HT-350 Инструмент для зачистки витой пары UTP/STP ф3,5-9мм {487754} Цвет: желтый, Бренд:
В МАГАЗИНЕще цены и похожие товары
Инструмент для заделки витой пары PROconnect HT-314B, 110
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/5235295/img_id1238603349029846560.jpeg/300×300″>Инструмент Gembird Cablexpert T-431 для разделки витой пары
В МАГАЗИНЕще цены и похожие товары
Инструмент ITK для заделки витой пары, тип Krone с крючками серый (TI1-G211-P)
ПОДРОБНЕЕЕще цены и похожие товары
Инструмент для зачистки и обрезки витой пары REXANT HT-S-501B
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/5221929/img_id1755611662440411072.jpeg/300×300″>2 страница из 16
Устройства для заделки кабеля — что это такое и для чего нужны
Забивка кабелей – специальные инструменты
Рубрики статей
- Все
- Новости компании
- Обзоры продукции
Отредактировано: 05.
08.2019
Инструмент для заделки кабеля – устройство, необходимое для заделки проводника в модули, розетки или патч-панели. Как правило, такая потребность возникает в результате монтажа локальных сетей, объединяющих между собой компьютеры, чтобы все они получили доступ к интернету через одну точку доступа.
Кроссировщик, прибор для расшивки (punch down tool), забивка кабеля – все это специализированный инструмент для заделки витой пары в коннекторы, а также в коммутационные панели. Для обывателей, не посвященных в тонкости структурированной кабельной системы, может быть неясен сам термин «забивка». Так вот, под этим понятием подразумевается процесс, при котором кабельные проводники помещаются в определенной последовательности между контактами панели либо модуля.
Для чего нужна заделка?
От выбранного инструмента для монтажа напрямую зависит качество и быстрота монтажных работ, связанных с формированием СКС.
Именно поэтому рекомендуется использовать профессиональный инструмент для выполнения той или иной задачи.
Как может показаться на первый взгляд, в заделке проводов абсолютно нет ничего, что могло бы вызвать определенные трудности, однако это не совсем так. В действительности существует масса нюансов и деталей, которые следует учитывать при расшивке витой пары. В связи с этим существует даже несколько видов инструмента для кроссировки сетевого кабеля. Они различаются между собой в зависимости от конструкционного исполнения:
- инструмент для заделки витой пары со сменными ножами считается лучшим вариантом благодаря своей долговечности. Это обусловлено тем, что при выходе из строя нож, не поддающийся восстановлению, можно просто заменить новым;
- инструмент для расшивки кабеля с бессменными ножами является бюджетным вариантом. При износе режущей кромки нож приходит в негодность. Единственный выход в этой ситуации – приобретение нового устройства, так как само лезвие не подлежит правке.
Кроссировщики могут также отличаться по типу ножей:
- Krone – нож удлиненной формы, характерен для подключений телефонных сетей;
- 110 – небольшой нож, применяется в коммутации компьютерных сетей.
Бюджетные модели punch down tool подойдет для тех, кто не занимается прокладкой локальных сетей постоянно, если же это является вашей специализацией, лучше обратить внимание на более профессиональные приборы.
Универсальные наборы для заделки
Системным администраторам, выполняющим ремонтно-монтажные работы, как нельзя кстати придется универсальный набор инструментов. В него входят необходимые устройства для создания локальных систем:
- обжимной инструмент;
- приспособление для снятия изоляции и оболочки кабеля
- кусачки, предназначенные для обрезки проводов;
- устройство для заделки проводников.
К тому же, в зависимости от стоимости такого набора, могут прилагаться разнообразные коннекторы, сменные ножи для кроссировщика. От цены будет зависеть и сама упаковка: она может представлять собой удобный чемоданчик, в котором удачно разместится весь инструмент.
Среди предлагаемых различными фирмами комплектов наиболее выгодно выделяется продукция Cabeus. Она завоевала доверие потребителей по всему миру благодаря великолепному соотношению цены и качества. По этой торговой маркой выпускаются наборы и для витой пары, и для коаксиальных линий, и для волоконно-оптических проводников. Приобретая целый набор инструментов, можно существенно сэкономить, поскольку отдельная покупка приспособлений, входящих в комплект, обойдется значительно дороже.
Если стоит выбор, где купить инструмент для заделки, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.
Рекомендуемые статьи
Преимущества кабельных каналов Legrand
25
March
2008
Проводные каналы дают возможность одновременной закладки в них силовой и информационной проводов, гарантируя защиту кабелей от внешних механических воздействий и влияния окружающей среды.
Открыть
Патч-корд – разновидности и применение
21
March
2016
Краткое содержание:
- Категории и разновидности патч-кордов
- Коннекторы патч-кордов
В статье описаны патч-корды их категории и разновидности, а также описаны конненторы, которыми оснащаются патч-корды.
Открыть
Система «Тёплые полы»
18
November
2015
Краткое содержание:
- Устройство системы
- Управление температурой полов
Из статьи вы узнаете о системе «Тёплые полы», их устройстве и чем управляется температура полов.
Открыть
Типы оптических сплиттеров
04
June
2021
Оптические разветвители — один из наиболее важных пассивных компонентов в волоконно-оптических линиях связи и представляют собой тандемные оптические устройства, которые могут иметь несколько входов и несколько выходов. Обычно используемая характеристика MxN указывает, что оптический разветвитель имеет M входов и N выходов.
Открыть
Всепогодные шкафы
12
October
2015
Краткое содержание:
- Применение всепогодных шкафов
- Системы поддержания климата внутри шкафа
- Дополнительное оборудование
Статья ознакомит вас со всепогодными шкафами, с системами нагрева и охлаждения и доп. оборудованием.
Открыть
Новые кабельные стяжки Cabeus – надёжный выбор!
20
April
2021
Теперь кабельные стяжки отличаются высокими механическими свойствами и стойкостью к перепадам температуры.
Открыть
Рекомендуемые товары
Инструмент для заделки плинтов сенсорный Cabeus HT-3141
для типа Krone -LSA-Plus — для жил диаметром 0.35-0.9 мм — ножницы — крючок для извлечения жил — демонтажный клинок
Инструмент для заделки плинтов сенсорный Cabeus HT-3141
Артикул: HT-3141
Цена: 402,00 ₽
От 25 000 ₽ 375,75 ₽
От 100 000 ₽ 351,00 ₽
заделка кабеля в патч-панели -кросс-панели -плинты — нож в комплект не входит — со сменными ножами — 2-х позиционный ударный механизм — пенал в рукоятке
Инструмент для заделки витой пары Cabeus HT-3640R
Артикул: HT-3640R
Цена: 1 140,75 ₽
От 25 000 ₽ 1 065,75 ₽
От 100 000 ₽ 996,00 ₽
Инструмент для заделки витой пары Cabeus HT-3140
заделка кабеля в патч-панели -кросс-панели -плинты — нож в комплект не входит — камера хранения — регулировка ударного эффекта
Инструмент для заделки витой пары Cabeus HT-3140
Артикул: HT-3140
Цена: 524,25 ₽
От 25 000 ₽ 489,75 ₽
От 100 000 ₽ 458,25 ₽
Как подключить сетевой провод.
Как обжать сетевой кабель LAN своими руками В данной статье разберем обжимку сетевого кабеля. Многие люди так или иначе сталкиваются с проблемами патч-кордов (обжатая витая пара). Некорректное выниманием штекеров, неправильная прокладка кабеля, неправильный монтаж, вот далеко не полный список проблем, с которыми мы сможем столкнуться при подключении интернета в нашем доме. Проблема заключается еще и в том, что не каждый сможет разглядеть ошибки в работе стороннего специалиста. После прочтения данного материала вы станете уверенно обращаться с кримпером, узнаете варианты схем опрессовки кабеля, научитесь обжимать витую пару с отверткой. Далее мы разберем разные виды кабелей и распространенные ошибки при обжиме витой пары.
Зачем это может понадобиться
Вариантов использования витопарного кабеля очень много, практически для любого LAN соединения или телефонной распиновки понадобится обжать кабель в домашних условиях.
- Установка локальной сети дома. Соединяя несколько компьютеров в домашнюю локальную сеть понадобится соединить компьютеры/лэптопы с роутером/маршрутизатором, это происходит посредством вышеописанного провода.
- Подключение Интернета. Хотя основные магистрали интернет соединений прокладывают оптоволоконным соединением, в квартиры приходит витая пара. Поэтому очень важно научится обжимать ее самому, ведь настолько распространенная вещь должна быть знакома каждому.
- Видеонаблюдение – еще один распространенный способ применения витопарного кабеля. Это не обязательно какой-то промышленный монтаж нескольких десятков видеокамер, вполне достаточно и небольшой веб камеры перед квартирной дверью, для которой и понадобится умение правильно использовать кримпером.
- Проведение телефонной линии. Как не странно, но в настоящее время телефонные линии проводят тем же видом кабельного соединения. Так что умение пригодится и при прокладке линии телефонной передачи.
Какие потребуются инструменты
- Кримпер (“обжимник”/”витопарные клещи”). Инструмент для крепления коннекторов на сам кабель. Один из главных инструментов для обжатия кабеля интернета. Без него не обойдется ни один набор инструментов для работы с витой парой.
- Стриппер (“кусачки”/”витопарный нож”). Инструмент для снятия изоляции, используется в комплекте с “обжимником” (первым делом изоляция снимается “ножом”, после этого кримпером ставится коннектор). Зачастую “ножом” оборудован сам “обжимник”, но это не всегда качественный инструмент и отдельные “кусачки” обычно на порядок качественнее.
- Инструмент для кроссировки (“кросс”). Не используется напрямую при обжиме, этот инструмент пригодится для монтирования соединений в распределительных щитах и подключении витой пары в сетевые розетки.
- Тестер кабеля (“Тестер”). Диагностический инструмент, служит для проверки целостности и пропускной способности, проверки последовательности обжимки проводов.
- Коннекторы кабельные (“Вилка”/“RJ” называется так из-за маркировки Rj 12, Rj 11,Rj 45 …). Штекер, который устанавливается на зачищенный провод и втыкается в разъем сетевой карты компьютера/свич/хаб/роутер/маршрутизатор.
Инструкция по обжиму витой пары с отверткой
В критической ситуации обжать интернет кабель можно и при помощи подручных инструментов (хочу предупредить сразу, все это делается на свой страх и риск).
Для того чтобы это сделать нам понадобится.
- Нож. Для зачистки проводов потребуется что-нибудь острое, это необязательно должен быть специализированный, подойдет канцелярский или обычный хорошо заточенный кухонный нож.
- Бокорезы. Для выравнивнивания проводов в витопарном кабеле не обязательно нужны именно бокорезы, могут подойти и обычные домашние ножницы или плоскогубцы с кусачками.
- Отвертка. Собственно с помощью которой мы и будем обжимать коннектор.
- Кабель витой пары (с запасом), коннекторы RJ (советую тоже взять с запасом ввиду того, что не обязательно получится обжать кабель таким варварским способом).
Инструмент подготовлен, приступаем к делу.
Порядок работ с кримпером
Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).
Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.
Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.
Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались. Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.
Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически не возможно хорошо развить и выровнять проводники витых пар.
Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.
Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.
Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки поводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.
Как обжать RJ-11, RJ-45 клещами (кримпером)
Обжим utp кабелей компьютерных витых пар в вилке RJ-11, RJ-45 выполняют специальным обжимным инструментом — клещами для обжима вилок. Такие клещи профессионалы называют Кримпер . По конструкции они бываю двух типов, рычажные и прессовые. Рычажные клещи (на фото слева) стоят не дорого и работают соответственно. Требуется прилагать большое усилие и обжатие получается с перекосом.
Лучшими являются HT-500, на правом фото, они лишены отмеченных недостатков. Конструкция их такова, что при обжатии витых пар, утапливающая контакты в вилке гребенка, движется строго перпендикулярно к вилке.
Для обжатия сетевого кабеля клещами, необходимо разделать и заправить витые пары в вилку, вставить вилку RJ-11 или RJ-45 в требуемую ячейку клещей и руками свести их ручки до упора.
Прижать защелку вилки RJ-11, RJ-45 к ее корпусу и вынуть из клещей готовый для эксплуатации обжатый вилкой RJ-45 кабель витых пар.
Как обжать RJ-11, RJ-45 без клещей
Бывают необходимо срочно обжать кабель вилкой RJ-11 или RJ-45, а клещей под рукой нет. В таком случае можно сделать обжатие без специализированного инструмента вручную. Вставляете разделанные проводники витых пар в вилку, в соответствии с требуемой цветовой схемой , зажимаете RJ в тисках за фиксатор, и с помощью биты от отвертки маленьким молоточком простукивая по бите, углубляете ламели до нужной глубины.
Защелкиваете зажим кабеля на корпусе вилки.
Толщина лезвия биты не должна превышать 0,55 мм, так как толщина ламели в вилках RJ составляет 0,56 мм. Иначе можно расплющить изолирующие бортики. Подпружиненные контакты розетки будут цепляться за эти места и контакта не будет. Если все же повредили бортики, нужно лезвием острого ножа срезать в местах повреждения свисающие края.
Как повторно обжать RJ-11, RJ-45
Бывают, казалось на первый взгляд, более тупиковые ситуации. Необходимо срочно обжать на сетевой кабель вилку RJ-11 или RJ-45, а новой вилки под рукой нет. Для этой задачи есть тоже простое решение. Необходимо зажать в тиски корпус вилки за фиксатор и на 1 мм вытащить ламели из посадочных мест, поддевая их поочередно с торцов шилом.
Ножом подрезать защелку с ближней стороны к кабелю, извлечь ее и вынуть старые витые пары. Разобрал вилку RJ-45 полностью для демонстрации ее составных частей.
Обжать в вилку RJ-11 или RJ-45 новые витые пары по выше описанной технологии.
Так как фиксатор utp кабеля при разборке вилки был удален, необходимо зафиксировать кабель в вилке, капнув несколько капель в образовавшееся окно от удаленной защелки силикона, клея или герметика. Если возникла необходимость удлинить или восстановить повреждение кабеля витых пар, то можно это сделать пайкой или скруткой . Надежность паяного соединения превышает любые механические способы.
Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:
- обычная 220 Вольт
- интернет-розетка
- телевизионная под ТВ
У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.
Пошагово рассмотрим весь цикл подключение интернет розетки.
Интернет кабель
Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.
Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.
Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:
Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.
На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.
Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.
Монтаж интернет розетки
С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.
Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.
Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.
Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.
Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.
Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.
Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.
Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить.
В телефонных кабелях ею разделяют пучки и повивы.
Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.
Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.
Инструкция к интернет розетке Schneider Electric Unica –
Инструкция к Legrand –
Стандарты и схема подключения

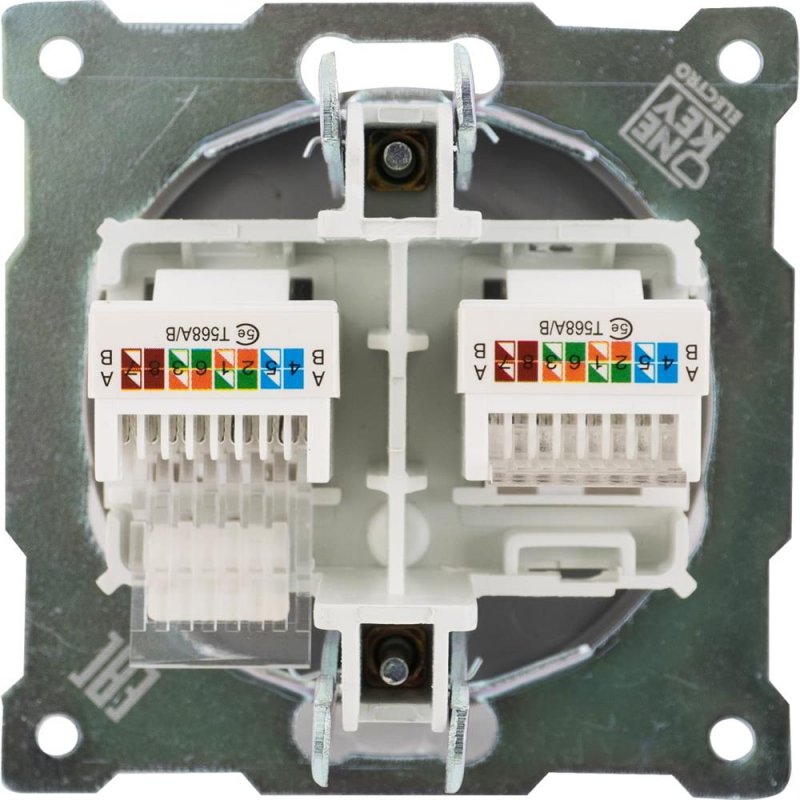

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:
- по стандарту “A”
- по стандарту “B”
В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.
Например на Unica:
- протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.
- “A” – к нижней цветовой маркировке
Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:
- бело-оранжевый
- оранжевый
- бело-зеленый
- зеленый
На другой стороне:
- синий
- бело-синий
- бело-коричневый
- коричневый
Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.
Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.
Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста.
Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.
Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.
Далее вставляете в контактные пазы по цветам все провода.
После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.
Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.
Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.
Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.
Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.
Подключение к роутеру и обжим коннектора
После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.
Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».
Расположение цветов считается слева-направо:
- бело-оранжевый
- оранжевый
- бело-зеленый
- синий
- бело-синий
- зеленый
- бело-коричневый
- коричневый
Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд.
А если они поменяны местами (AB или BA), то — кросс.
Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.
После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.
Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.
Проверка интернет-подключения
После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.
В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.
После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника.
Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.
Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.
В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.
Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс (доставка бесплатная).
Как подключить 4-х жильный телефонный кабель
А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?
Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.
Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.
С одной стороны две жилы заводите на контакты 1-2:
зеленый = синяя жила
В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции . Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.
Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.
Ошибки при подключении интернет розетки
1 Неправильное подключение жил согласно протокола.
Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.
Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.
При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.
2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.
То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.
А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.
3 Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.
Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой.
Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.
По стандарту не допускается раскручивание витой пары более чем на 13мм , иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.
Жизнь без интернета немыслима для многих жителей земли. Он необходим для работы, учёбы, досуга, его используют в офисах и дома. Подключить компьютер к Сети можно тремя видами кабеля: коаксиальным, витой парой или оптоволокном. Первый сегодня уже не используется, последний немало стоит, а второй применяется активно и повсюду.
Как провести витую пару в доме или в квартире
Витая пара — это кабель, который используется для прокладки компьютерной сети. Провайдер заводит его в помещение при подключении к интернету клиента. Разводка кабеля внутри — задача более сложная, ведь провода не должны мешать и портить интерьер.
Для подведения интернета к зданиям предпочтение сегодня чаще отдаётся оптоволокну, а витая пара используется для прокладки коммуникационной сети по внутренним помещениям.
Это связано с тем, что она дешевле, проще и удобнее в монтаже.Кабель типа «витая пара» состоит из одной или нескольких пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой
Чтобы проложить кабель в квартире или доме, нужны дополнительные вложения, поэтому некоторые пытаются сделать это самостоятельно. Но при этом следует помнить основные правила:
- Нельзя оставлять провода незащищёнными, позволять им свободно свисать вдоль стен или лежать на полу. В идеале кабель нужно прокладывать под штукатуркой, но если сделать это невозможно, то его прячут в специальные пластиковые короба.
- Не следует сильно изгибать кабели, это может ухудшить качество сигнала.
- Запрещено располагать рядом электрические и сетевые провода . Расстояние между ними не должно быть меньше 5 см при горизонтальной и 30 см при вертикальной прокладке.
Что такое обжим витой пары и для чего он нужен
Интернет-кабель подключается к компьютеру через специальный разъём.
Называется он RJ45. Но для осуществления обмена данными провод нужно не просто вставить в соответствующее отверстие, а правильно обжать.
Подключение интернет-кабеля к компьютеру или ноутбуку производится через специальный разъём, который называется RJ45
Кабель для соединения с интернетом, как правило, представляет собой четыре пары заключённых в общую изоляцию разных по цвету и скрученных между собой медных проводков. Обжим витой пары подразумевает под собой расположение проводников в правильной последовательности и запрессовка их в разъём при помощи специального инструмента, который обеспечивает надёжный контакт для передачи электрических сигналов.
Как обжать витую пару (распиновка интернет-кабеля)
Для обжима витой пары используются:
Цветовые схемы распиновки
Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.
Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки).
В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:
Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.
При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:
Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.
Инструкция по обжиму кримпером
Обжать витую пару совсем несложно:
- Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
- Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.
Использование кримпера требует тренировки, так как им можно перерезать провода витой пары при освобождении кабеля от наружной обмотки. Поэтому некоторые предпочитают выполнять эту операцию с помощью обыкновенного ножа.
Снять наружную обмотку с витой пары можно с помощью кримпера или обычного ножа
- Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.
Чтобы отмерить длину свободных проводников, нужно приложить к кабелю коннектор
- Обрежьте излишне длинные проводки с помощью кримпера.
В кримпере есть специальный нож, которым можно обрезать длинные проводки
- Вставьте все жилы кабеля в коннектор до самого конца.
Провода витой пары должны заходить в разъём до самого конца, под контактные площадки
- Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.
Обжимать витую пару кримпером очень удобно, так как в нём есть специальное гнездо для коннектора
Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.
Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.
После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.
Наружная оболочка кабеля должна частично заходить в разъём
Инструкция по обжиму отвёрткой
Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой.
Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:
Обжимать кабель нужно следующим образом:
Видео: как обжать витую пару отвёрткой — наглядная инструкция
Обжим четырёхжильной витой пары
Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.
Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.
Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:
- Бело-оранжевый, оранжевый, бело-синий, синий.
- Бело-оранжевый, оранжевый, бело-зелёный, зелёный.
В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.
Фотогалерея: цветовая схема обжима витой пары из четырёх жил
Четырёхжильную витую пару легче обжать, чем восьмижильную При обжиме четырёхжильной витой пары оранжевые проводники чаще всего занимают первый и второй контакты При обжиме четырёхжильной витой пары в третьем и шестом контактах могут использоваться зелёные провода Схема обжима четырёхжильной витой пары с синими и коричневыми проводниками встречается очень редко
Видео: обжим витой пары на 4 жилы
Как удлинить интернет-кабель
Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод:
- Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
- Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
- Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
- Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
- Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.
Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.Фотогалерея: как соединить и удлинить интернет-кабель
При скрутке кабеля снижается качество передаваемого сигнала Использование переходника является самым простым и недорогим способом удлинить интернет-кабель Для удлинения интернет-кабеля можно использовать коммутатор, но это будет самым дорогим решением
Как правильно скрутить кабель
Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях.
Сделать это можно по-разному.
- Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины. Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже.
- Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45. Так на вашем кабеле будет только одно место скрутки.
Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.
Видео: как скрутить интернет-кабель
Как раздвоить интернет-кабель
Часто пользователи сети задаются вопросом, как раздвоить интернет-кабель. Такие меры могут потребоваться в нескольких ситуациях:
- при перемещении ноутбука по квартире/дому, т. е. необходимости подключить его к интернету в разных комнатах;
- при наличии нескольких компьютеров/ноутбуков и необходимости подключить их к интернету.
Решается проблема разными способами.
- В обоих случаях самый простой выход из положения — купить Wi-Fi-роутер. Но не все хотят подключаться к сети таким образом.
- Если требуется именно кабельное соединение, то наиболее надёжный вариант — коммутатор. Его преимущество в том, что все подключённые через него устройства получают доступ к интернету одновременно. Более того, таких устройств может быть столько, сколько есть портов в сетевом оборудовании.
- Переходник-разветвитель — ещё один удобный и недорогой вариант. Но подключить к Всемирной паутине через него можно только два компьютера, не более.
- Некоторые пользователи сети предлагают вручную разветвить интернет-кабель. Для этого к каждой жиле нужно примотать по две такого же цвета, всё хорошо заизолировать и развести провода в помещении. Но такой способ не гарантирует качества соединения, поэтому специалисты применять его не рекомендуют. Кроме того, подключаться к сети таким кабелем можно только поочерёдно, одновременно два компьютера в такой ситуации работать не будут.
Фотогалерея: способы подключения двух и более устройств к сети
Переходник-разветвитель RJ45 является самым простым и удобным способом подключения двух ПК к интернету одновременно Разветвление витой пары путём скрутки жил не гарантирует хорошей передачи сигнала и качественного интернета Wi-Fi соединение даёт возможность беспроводного подключения к интернету Сетевой коммутатор позволяет подключить к сети столько устройств, сколько в нём предусмотрено портов
Подключение сетевого кабеля к розетке. Монтаж и подключение сетевой розетки
Содержание
- Подключение сетевого кабеля к розетке. Монтаж и подключение сетевой розетки
- Пошаговая инструкция подключения RJ-45 проводом на четыре пары
- Подключение RJ-45 проводом на две витые пары
- Осуществление обжима проводов на контактах розетки
- Подключение сетевого кабеля к розетке легранд. Подключение информационных розеток Legrand
- Общие принципы подключения информационных розеток
- Подключение коннектора розеток Legrand
- Подключение коннектора: быстрый монтаж
- Подключение сетевого кабеля к розетке шнайдер. Как подключить интернет кабель к розетке
- Как подключить настенную компьютерную розетку
- Подключение сетевого кабеля к розетке a b. Как подключить интернет-розетку
- Подключение сетевого кабеля к розетке schneider. Подключаем розетку
- Видео подключение сетевого кабеля к интернет розетке (Способ 1)
Подключение сетевого кабеля к розетке. Монтаж и подключение сетевой розетки
Провод витая пара укладывается в кабель-канал или закрывается плинтусом. Свободный конец выводится через подрозетник наружу (при установке врезной модели) или оставляется незакрытым (если монтируется накладной вариант). Его длина оставляется достаточной, чтобы осуществлять необходимые работы. От самого края отступается 7-8 см и наружная оболочка с этого участка удаляется. Проводниковые пары раскручиваются, разъединяются и выпрямляются. Дальнейшие действия приведены в инструкции.
Пошаговая инструкция подключения RJ-45 проводом на четыре пары
- Корпус розетки разбирается, отсоединяется лицевая часть и откладывается в сторону
Открытая розетка на два разъема с цветовыми схемами подключения А, В
На обратной стороне имеется цветовая схема подключения, представленная двумя вариантами: А и В. Для правильной коммутации необходимо, чтобы кроссировка розетки соответствовала схеме подключения коннектора, поэтому если его монтаж проводился другим мастером, нужно уточнить, каким способом произведена разводка. На территории России обычно используется схема «В»
- Обжать провода в клеммах розетки согласно выбранному варианту (цвет провода совпадает с цветом контакта). Например, как изображено на картинке, слева направо: коричневый, бело-коричневый, зеленый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий. Порядок проведения обжима лучше рассмотреть отдельным пунктом этой публикации
Здесь кроссировка проводов в розетке выполнена по цветовой схеме «В»
- Зафиксировать провод зажимом и провести предварительную проверку передачи сигнала через разъем. Для этого в разобранное устройство подключить коннектор от планшета, ноутбука или мобильного телефона и убедиться в наличии связи с интернетом
- Обрезать излишки проводков. Собрать розетку, соединив обе части. Закрепить ее на стене или в ней (зависимо от типа исполнения) также как обычную электрическую точку.
По окончании необходимо снова проверить работоспособность уже собранного устройства путем подключения ноутбука или иного гаджета. Читайте также статью: → « Как правильно установить и подключить розетку? Схемы подключения ».
Подключение RJ-45 проводом на две витые пары
Подготовительные действия в данном случае производятся точно так, что и в предыдущем варианте. Отличием можно считать только само подключение. Вместо восьми проводников коммутируются четыре, имеющиеся в проводе. Задействуются контакты, соответствующие цвету проводков и отвечающие выбранной схеме «А» или «В». После этого проводится обжим, сборка и установка изделия, проверка передачи сигнала.
Пример кроссировки интернет провода с двумя витыми парами в розетке RJ-45
Практический совет: Следует помнить, что провод с двумя витыми парами используются для передачи данных со скоростью до 1 Гб/сек. При увеличении скорости интернет сигнала, провод придется заменить и все произведенные на нем подключения тоже.
Осуществление обжима проводов на контактах розетки
Как указывалось выше. При подсоединении проводков к клеммам устройства, необходимо провести их обжим. От этой процедуры будет зависеть качество работы всей системы. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. У системных разъемов контакты устроены так, что при плотном заведении на них проводника, они разрезают изоляционное покрытие и обеспечивают коммутацию с медной жилой. При этом зачищать тонкие проводки не нужно.
Такое качественное и надежное соединение достигается, когда провод заходит в контактную клемму до упора. Можно для этого воспользоваться ножом или тонкой отверткой. Но действовать необходимо крайне осторожно, чтобы не повредить провод. Читайте также статью: → « Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка ».
Подключение сетевого кабеля к розетке легранд. Подключение информационных розеток Legrand
Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерной розетки Легранд и подключение компьютерных розеток вообще?
Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.
Общие принципы подключения информационных розеток
Практически все современные локальные сети используют для подключений разъем RJ – 45. Хотя официальное название данного разъема — 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов.
Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.
На фото представлены общепринятые нормы подключения кабелей витой пары
Итак:
- На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
- Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
- Для стандарта TIA/EIA-568B чередование проводов следующее : оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.
Подключение коннектора розеток Legrand
Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.
Подключение обычного коннектора Legrand
- Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
- Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
- Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
- С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
- После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.
Подключение коннектора: быстрый монтаж
Подключение компьютерной розетки Легрaнд с коннектором — быстрый монтаж — несколько отличается. Но эта особенность заключается только в способе монтажа, а схема подключения остается стандартной. При этом коннектор имеет цветовую маркировку для обоих видов подключения, что позволяет выполнить ее, даже не обладая специфическими знаниями.
Подключение коннектора быстрый монтаж
- На тыльной стороне компьютерной розетки Legrand имеются два белых фиксатора, провернув которые против часовой стрелки, мы можем изъять коннектор.
- Коннектор одевается на кабель. После этого кабель следует разделать и подключить жилы согласно цветовой маркировке. Выступающие части жил можно обрезать.
- Теперь устанавливаем коннектор на место и проворачиваем его по часовой стрелке с небольшим усилием. Во время этого происходит обжимание кабеля и его надежная фиксация.
- Теперь устанавливаем розетку в посадочное место и крепим его винтами. Все, розетка готова к использованию.
Подключение сетевого кабеля к розетке шнайдер. Как подключить интернет кабель к розетке
Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:
- Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
Компьютерная розетка RJ45 внутренняя
Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.Компьютерная розетка RJ-45 для наружного монтажа — настенная
По количеству точек подключение есть одинарные и двойные компьютерные розетки.
Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.
Как подключить настенную компьютерную розетку
Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».
Пример нанесения цветовой маркировки на корпусе компьютерной розетки
Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:
- Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
- На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.
Подключение сетевого кабеля к розетке a b. Как подключить интернет-розетку
В наше время практически в каждом доме есть компьютер и подведен интернет. Часто случается, что в доме несколько компьютеров. И тут встает вопрос о том, как подключить интернет-кабель так, чтобы обеспечить доступ к интернету со всех устройств . Особенно актуален этот вопрос в больших домах. Решить эту проблему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, а также как обжать интернет-кабель мы и расскажем в нашей статье.
ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.
Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :
• кабель витая пара;
• интернет-розетка;
• монтажная коробка;
• инструмент для зачистки и опрессовки кабеля – кримпер;
• коннекторы RJ-45;
• роутер.
Распределение телефонии, интернета, кабельного и спутникового ТВ рекомендуется выполнять в специальном (телекоммуникационном) щитке для низковольтного оборудования. Устанавливаем в нем роутер, а также силовую розетку для его питания. Питание розетки можно выполнить от силового щита.
Далее в заранее подготовленной штробе́, предназначенной для слаботочных сетей, от коммуникационного щита прокладываем неэкранированную «витую пару» категории 5е (например, UTP 4x2x0.52) до монтажной коробки так, чтобы конец кабеля в ней имел запас длины.
Выполняем отделочные работы и приступаем к установке электрофурнитуры и коннекторов.
В монтажной коробке кабель зачищаем на 2-3 сантиметра. На компьютерной розетке отщелкиваем крышки, вставляем жилы кабеля в прорези в соответствии с цветовой схемой T568B . Схема подключения интернет-розетки обычно указана на ее механизме. Затем застегиваем крышки-защелки, а лишнее обрезаем.
По такой же схеме производится подключение и других розеток в квартире.
Выполнив подключение кабеля, в монтажной коробке закрепляем компьютерную розетку распорными винтами . Далее на механизм устанавливаем лицевую панель и декоративную рамку.
После подключения компьютерных розеток возвращаемся к коммуникационному щитку. Здесь нам нужно выполнить подключение витой пары к роутеру . Производим зачистку оболочки примерно на 2-3 см, распушиваем жилы и выставляем их в необходимом порядке согласно схеме T568B. Цвета выставляются слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.
Далее жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз (контакты коннектора должны «смотреть» на Вас). После этого коннектор вставляется в разъем кримпера и обжимается.
Аналогичным образом производится подключение и других коннекторов. Выполнив обжим витой пары, подключаем ее к роутеру.
Таким образом, мы выполнили подключение интернет-кабеля к компьютерной розетке и роутеру. Вы также можете посмотреть наше
Оригинал статьи размещен на нашем сайте cable.ru .
Если этот материал был для Вас полезным, поделитесь им в социальных сетях!
А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике .
Подключение сетевого кабеля к розетке schneider. Подключаем розетку
Перед проведением всех работ по подключению розетки к проводам необходимо отключить электричество подходящее к данной розетке. Отключаем. Проверяем.
Проверку осуществляем с помощью , предварительно проверив его рабочеспособность на розетке где ток присутствует. Поочередно касаемся индикатором напряжения сначала одного провода, затем другого.
Убедившись в отсутствии напряжения, приступаем к подключению розетки.
Откручиваем клеммные винты. С верхнего торца розетки розетки имеются отверстия для подключения проводов. По два на каждом контакте. Клеммный винт приводит в движения прижимную пластину, которая фиксирует провод в зажиме.
Подготавливаем провода. С помощью ножа, снимем необходимое количество изоляции. Как правило, средняя глубина контакта составляет не более 7 мм.
Вставляем провод в контакт. Голая часть провода не должна на много выглядывать из контакта, 2-3 мм будет самое то. Фиксируем провод с помощью клеммного винта. Проверяем насколько хорошо провод зажался в контакте, немного тянем провод на себя, качаем влево в право. Если провод остался не подвижен контакт хороший.
Зачищаем второй провод и так же вставляем его в контакт, затягиваем, проверяем.
Если в подрозетнике имеется провод заземления, подключаем его в средний контакт.
Как определить, есть ли в вашей розетке заземление
? Ну во первых в розетке должно быть три провода. В новых домах этот провод должен быть желтого цвета , с зеленой полосой. Если же все провода одинакового цвета, то определить, есть ли у вас провод заземления можно только с помощью мегомметра. Индикатором напряжения находим фазный провод. Относительно него меряем два оставшихся. Как правило на земле показания должны быть меньше 220 вольт, а на нуле 220 и выше.
После подключения проводов устанавливаем механизм в подрозетник.
Выставляем розетку ровно по горизонтали и затягиваем распорные винты. Если механизм не фиксируется, а такое возможно, так как старые подрозетники (железные) изготавливались большего диаметра, чем требуется для новых розеток, то потребуется дополнительная установка нового подрозетника.
Видео подключение сетевого кабеля к интернет розетке (Способ 1)
Rj45 для чего
Главная » Разное » Rj45 для чего
Для чего нужен обжим RJ-45?
Что является самой важной вещью в квартире? Может быть, мебель? Или бытовая техника? Нет и еще раз нет. Без чего в квартире не прожить и дня, так это без интернета. Если вам хоть раз проводили интернет, то вы наверняка слышали о стандарте RJ 45, которые используется для производства розеток и вилок сетевого оборудования. Именно на нем держится локальная домашняя или офисная сеть, именно с его помощью осуществляется ввод Интернет-кабеля, подключение роутера или компьютерных устройств к интернету.
Что вам понадобится?
Чтобы организовать сеть, вам понадобится сетевой кабель «витая пара», коннекторы, коннектор питания , розетки, соединители RJ-45, обжимной монтажный инструмент и, разумеется, сетевая карта pci.
Витая пара
Сетевой кабель бывает разным, но обычно его делят на две категории: экранированная витая пара и неэкранированная. Они в свою очередь имеют подвиды, разница между которыми сводится к степени и качеству защиты от помех и механических повреждений. Самый простой кабель – UTP без защиты, неэкранированный. Есть витые пары с защитной оболочкой из фольги, экранированные металлической оплеткой, фольгированные с металлической оплеткой и т.д. Самым продвинутым кабелем является SF/FTP, в котором отдельно экранируется каждая скрутка с общим экраном из металлической оплетки и фольги.
Для домашней сети подойдет неэкранированная витая пара, а вот для офиса лучше использовать экранированную. Помимо защиты, кабели отличаются и по пропускной способности. Например, четырехжильный кабель характеризуется пропускной способностью до 100 Мбит, а восьмижильный – до 1 Гбит.
Коннектор
Выделяют несколько видов коннекторов, которые различаются скоростью и качеством передачи сигнала. Самый распространенный, RJ 45 Cat.5, используется для сетей 10BASE-TX до 100 Мбит/с при частоте 125МГц. В нем 2 пары. Коннекторы также бывают экранированными и неэкранированными. Следует помнить, что коннекторы одноразовые и обжать их можно лишь один раз.
Кримпер
Для обжимки кабеля предусмотрен специальный инструмент, кримпер. Он позволяет коннектору RJ-45 соединиться с кабелем без пайки или сварки. Кримперы бывают ножничными, выдвижными (самый популярный вид), автоматическими и ручными. Как обычно, мы советуем выбирать изделия от проверенных производителей, ведь из-за плохого инструмента в конечном итоге может пострадать качество вашей сети.
LAN разъем rj45 — что это? Узнайте о технических особенностях разъёма.
Обыватель, если услышит о разъёме RJ45, скорее всего, скажет, что не знает, о чём идёт речь. Но на самом деле, с этим элементом знакомы практически все. Неслучайно разъём имеет аббревиатуру RJ. Расшифровать её можно, как «registered jack» — зарегистрированный коннектор. Сегодня он используется весьма широко. Отметим, что разъёмов RJ существует большое количество. Но в данной публикации речь пойдёт исключительно о 45-ом. Важно указать и второе название данного разъёма — 8p8c. Данное название отражает саму суть разъёма – 8 мест под проводники и 8 ножей.
В быту разъём RJ45 зачастую применяется для выполнения подключения компьютера к Интернету. Подключение интернет розетки вполне можно выполнить и самостоятельно. Но не стоит забывать о том, что без специализированного оборудования обжать витую пару достаточно проблематично.
Разъём с различными конфигурациями
Нежелательно самостоятельно выполнять подключение ещё и потому, что обыватель даже не подозревает о том, какие разновидности разъёмов бывают. Их главное различие скрывается в ножах-контактах.
- ножи с прямыми выступами;
- ножи с небольшими отступами.
Первый вариант применяется для обжимки наборных жил. То есть, в одной жиле находится несколько медных проводников. Два ножа зажимают такой проводник идеально.
Однако, если попытаться этот же разъём использовать для одинарной жилы, должного контакта может не возникнуть. Во время обжимки жила смещается. Ввиду этого профессионалы рекомендуют применять разъём с немного смещёнными ножами.
Благодаря им, некорректный зажим одинарной жилы становится в принципе невозможным.
Широкая сфера применения разъёма
Ни для кого не секрет, что интернетизация распространяется в России стремительными темпами. Во многом, вышеозначенное стало возможным благодаря весьма доступному разъёму. Ведь без него невозможно не только подключение, но и монтаж коммутаторов.
Многие предприятия используют витую пару для организации внутренней разветвлённой защищённой локальной сети. И, естественно, применяется для её создания снова RJ45.
Сегодня налажен массовый выпуск разъёма из пластика специального состава. Разъём достаточно прочен во всех своих частях. Стандартизация позволила создать специальное оборудование для работы с разъёмом.
Обжимные клещи обеспечивают предельно быстрый и качественный монтаж разъёма на кабель.
В видео подробно рассказывается о том, что такое RJ-45 и где он используется сегодня:
4 Категории коннектора RJ-45! 568a и 568b ? ? В Чем Разница? Обжим разъема RJ45
|
Коннектор RJ 45 — применяют в сетевом оборудование как соединительный разъем с сетевыми кабелями. Данный стандарт Registered Jack был разработан для унификации и упрощения используемых разъемов для подключения оконечного оборудования в 1975 г. RJ-расшифровывается как Registered Jack — сетевой интерфейс стандартного типа. Маркировка 8p8c — 8 позиций и 8 контактов. |
Схема разводки 568a и 568b В Чем Разница?
TIA/EIA-568-B — это набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.
Эти стандарты наиболее известны по двум таблицам T568A и T568B, которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.
Прямой (английский перевод straight through) кабель
При соединении оконечного оборудования Ethernet (такого как компьютер, сетевой принтер) с коммутационным оборудованием (хаб/коммутатор/маршрутизатор) оба конца кабеля обжимаются одинаково (т. н. прямой кабель). В пункте 6.2.1 стандарта, для горизонтальных соединений первой приведена таблица T568A, а также, как вариант, в случае необходимости разрешается использовать таблицу T568B. Для США федеральный закон (NCS, FTR 1090-1997) допускает коммутацию только по таблице T568A. На практике, при строительстве СКС и производстве патч-кордов, чаще используется таблица T568B (в том числе у некоторых Американских производителей, в частности, у AMP).
Перекрёстный (английский перевод crossover) кабель
Использование прямого кабеля рассчитано на то, что один (и только один) из концов кабеля присоединён к порту коммутатора, и перекрещивание сигнальных линий Rx (приём, англ. receive) и Tx (передача, англ. transmit) выполнено внутри порта. При непосредственном соединении между собой двух экземпляров сетевого оборудования (например, двух компьютеров или двух хабов) необходимо использовать специальный, т. н. перекрёстный, кабель (англ. crossover). У такого кабеля перекрещивание линий Rx и Tx выполняется при обжиме одного из концов кабеля.
Так как таблицы T568A и T568B отличаются друг от друга как раз тем, что в них переставлены местами пары 1-2 и 3-6, для изготовления перекрёстного кабеля для сети 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одной таблице, а другой конец — по другой.
Следует помнить, что устройства, поддерживающие стандарт 1000BASE-T, передают данные по всем четырём парам кабеля, причём по каждой паре сигнал передаётся сразу в обоих направлениях, и кадры промаркированы особым образом, что исключает неверную их сборку принимающим устройством. Поэтому любой конец кабеля, предназначенного для работы с любыми устройствами 1000BASE-T, будь то коммутаторы или узлы, может быть обжат по любому приведённому стандарту.
Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.
Распиновка RJ45 (схема обжима витой пары rj45)
Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.
Данная функция разработана HP в 1998 году. Вопрос автооопределения типа кроссировки снят уже многие годы! Если ваше устройство поддерживает 1000BASE-T стандарт то вы можете не беспокоиться о типе подключения.
1000BASE-T
Устройства стандарта 1000BASE-T сами определяют верную раскладку кабеля благодаря технологии Auto-MDIX (её реализация обязательно входит в стандарт 1000BASE-T IEEE 802. 3ab стандарта а именно требование Раздела 28D.5 Расширения необходимые для раздела 1000BASE-T. Должен быть согласован источник синхронизации , покольку одна конечная точка должна быть ведущей, а другая конечная точка должна быть ведомой.)
Источник https://www.ieee.org/
С тех пор как подавляющее большинство структурированных кабельных сетей перешло на скорости 1000 Мбит/с (1 Гигабит) разница между схемами разводками проводников в разъемах исчезла.
В Европе и США распространена расшивка о схеме А у нас по схеме B.
В России используется разводка 568B. У нас монтажники СКС могут смело полагаться, что первый проводник будет оранжево-белый а последний коричневый 658В.
В случае А разводки вы увидите зелено-белый проводник крайним разъемом — TIA 568A.
Можно смело утверждать (2021 год), что ваша схема разводки в странах СНГ — TIA 568B
Статья: дополнена 04 03 2021 года
Автор: Олег Буряк
Сайт: Anbik. ru
Категории коннекторов для кабелей
Разъем коннекторов — 8P8C (8 Position 8 Contact), ошибочно называемый RJ-45 (Registered Jack) — унифицированный разъём, используемый в телекоммуникации. Имеет 8 контактов и фиксато
Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz, с использованием 4-парных кабелей типа «витая пара». Используется во многих других областях и для построения иных сетей.
Для создания полного соединения с сигнальным кабелем, проводники вводятся в разъём согласно соответствующим стандартам и обжимаются специальным обжимным инструментом (кримпером). При обжиме для сетей Ethernet используются таблицы T568A и T568B.
Разъёмы 8P8C существуют для однопроволочных жил (solid), многопроволочных жил (patch), а также универсальные. Имеют маркировку PLUG-8P8C-x, где x может иметь следующие значения: U — универсальный (многоцелевой), S — однопроволочный, P — многопроволочный. Недопустимо использовать разъём для однопроволочного кабеля совместно с многопроволочным кабелем, и наоборот, — так как это приводит к повреждению жил кабеля.
Источник Wikipedia
В случае вариантов RJ45 8P8C с ключом маркировка имеет вид RJ-49S.
Основное применение сетевого разъема RJ45 — использование как пассивный соединительный элемент структурированной кабельной сети (СКС), термированный ethernet коннектор rj45 с медными проводниками коммутационного шнура rj45. Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок
Колпачки (Strain Relief Boots ) коннектора RJ-45
- Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок.
- Увелечение срока эксплуатации коннекторов и обеспечение правильного изгиба кабеля
- Колпачки изолирующие для коннекторов отличаются по цвету — для «маркировки» линий связи LAN.
- Диаметр проводника ~ от 1,1 — 8 мм
- Материал — полипропилен (PRP) термостойкий
- Защита пластикового хвостового зажима коннектора
Crimper RJ45(8p8c) — инструмент обжимной
Для обжима металлических клемм коннектора с проводниками витых пар применяют обжимной инструмент Crimper, данное наименование произошло от английского слова crimping — в переводе на русский язык — опрессовка (Обжим).
Статья: дополнена 20 08 2021 года
Автор: Олег Буряк
Сайт: Anbik.ru
Обжим кабеля RJ 45
Для обжима витого кабеля вам потребуются следующие
материалы и инструменты:1
- Витая пара — данный материал как правило применяют кабель витая пара категории 5Е и 6 (UTP -неэкранированный, FTP -экранированный) , желательно применять
витой кабель с медной жилой (CU) от известных производителей(Cabeus, Hyperline, Belden и других). Дело в том, что распространенная дешевый витой кабель «омедненный» (CCA — Cooper Clad Aluminium — алюминий плакированная медь) и (CCA — Cooper Coated Aluminum — покрытый медью) с бимметаллическим алюминиевым сердечником не совсем соответствует жестким стандартам ANSI/TIA-568.2-D (дата публикации сентябрь 2018 год) и ISO 11801 или ISO/IEC 11801 на практике. И значительная разница между CU жилы и CCA будет в стандарте EN 50173 и CELENECEN 50173
- А именно кроме худших АЧХ и ФЧХ CCA в отличие от CU, что отражается к примеру меньшими расстояними с заданными категориями кабеля.
- CCA кабель в местах крепления с коннекторами (типа RJ45 и RJ11,RJ12, типа Keystone), само соединение расчитанно на контакт с медной жилой (CU) и на практике в зависимости от температуры и времени в данных контактах может произойти разрыв соединение или короткое замыкание!
- Проще говоря — надежный контакт это контакт на основе кабеля с медной жилой CU и менее надежный контакт на основе неоднородного материала с использованием алюминия.
- Как правило бухты (упаковка витой пары сплошным куском с обжатыми на концах разъемами RJ45) идут — 100 метров, 305 м, и 500 метров
Витая пара UTP 4 пары неэкранированная для внутреннегот размещения в помещениях Cabeus UTP-4P-Cat.5e-SOLID-GY
2
- Коннекторы — разъемы (типы RJ45 (8P8C) и телефонный унифицированный штекер RJ11,RJ12 (6P2C/6P4C/6P6C)) для интернет кабеля (витая пара кабель) и телефонные кабели (ТРП — телефонный распределительный кабель на 2 и 4 провода)
- Типы коннекторов — прописаны ниже в статье «Типы коннекторов RJ-45»
3
-
Колпачки для разъема RJ45 и RJ12/RJ12 — как пластиковый кожух для защиты коннекторов и перегибов кабеля
-
Колпачки для коннекторов — прописаны выше в статье «Колпачки (Strain Relief Boots ) коннектора RJ-45»
4
- Обжимной инструмент — механические приспособления для термирования коннекторов с кабелем. В данной статье рассматривается классический вариант обжима разъемов монтажниками СКС , без применения отверток, ножей и других подручных средств.
- Инструменты для обжимки коннекторов — прописаны выше в статье «Crimper RJ45(8p8c) — инструмент обжимной»
5
-
Инструмент для зачистки и разделки витой пары — так же называем стриппер для обрезки кромок внешней оплетки витой пары и изоляции пороводников используют специальный инструмент.
-
Съёмник изоляции, или стриппер (англ. wire stripper) — электромонтажный инструмент, предназначенный для удаления изоляции с концов проводов или разделки кабеля при электромонтажных работах.
Источник Wikipedia
Инструмент для зачистки кабеля и обрезки Cabeus HT-318
6
-
Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии.
Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.
Источник Wikipedia
- После обжимки кабеля RJ45 с коннектором требуется протестировать соединение. Как вариант для большинства работ вполне достаточно недорогих тестовых приборов кабельных для диагностики линий к пример ниже указанную модель от известного производителя Cabeus.
Cabeus CT-BNC-RJ45 Тестер для витой пары
- Признанным лидером в мире диагностики СКС структурированных кабельных сетей является компания Fluke Corporation. Их методы и стандарты тестирования стали нарицательными в России, под название «Флюк тест » Fluke test.
- Несомненно данные измерительные приборы являются необходимым тестовым прибором профессионала в работе с СКС .
CableIQ™ Qualification Tester
Статья: дополнена 08 09 2021 года
Автор: Олег Буряк
Сайт: Anbik.ru
Этапы обжима кабеля RJ45
1 Подготавливаем рабочее место для обжима коннектора и нам потребуется:
- Кусок (отрезок) витой кабель с медной жилой, обычно это UTP cat 5E — 1 отрезок.
- Коннекторы разъем розетки RJ45 — которые обычно идут по 100 шт (нам нужно 2 штуки )в пачке к примеру недорогой Коннектор RJ-45 cat 5e — его достаточно для большинства стандартных задач в построение СКС.
- Колпачки — изолирующий кожух (2 штуки) обычные к примеру Cabeus 8P8C — более чем достаточно для 99% задач.
- Crimper — рабочий вариант к примеру модель Cabeus HT-L2182R ( 1 штука ).
- Стриппер — к примеру неплохая модель Cabeus HT-S501B .
- Lan тестер витой пары — как написано выше к пример стандартный Cabeus CT-BNC-RJ45 Тестер для витой пары
- Выбираем схему обжима — как сказано выше выбираем в странах СНГ схему EIA/TIA-568, применяем прямой способ обжима.
- Удобно распологаем материалы так, чтобы «все было под рукой»
- Раскручиваем 4 попарные цветные жилы по одной в линию так чтобы максимально выровнять концы жил
- Распределяем проводники жил по цветам по схеме TIA/EIA-568-B (ethernet распиновка rj45 8 жил — называемая в обиходе)
Таблица — схема жил по стандарту EIA/TIA-568B (straight throughс обоих сторон -прямой кабель)
| 1 контакт | Оранжево-белый (Orange/White) |
| 2 контакт | Оранжевый (Orange) |
| 3 контакт | Зелено-белый (Green/White) |
| 4 контакт | Синий (Blue) |
| 5 контакт | Сине-белый (Blue/White) |
| 6 контакт | Зеленый (Green) |
| 7 контакт | Коричнево-белый (Brown/White) |
| 8 контакт | Коричневый (Brown) |
3 Обжимаем коннектор RJ-45 8P8C
- Выровнив по цветам проводники держим в левой руке (далее для правшей удобнее в правой руке) коннектор так, чтобы защелка была снизу и бело-оранжевый «жб» распологался слева от вас.
- Начинаем вводить жилы в пазы корпуса коннектора до упора. Вы должны ориентироваться на то чтобы максимально на одной линии были жилы внутри разъема.
- И так жилы внутри — и в левой руке у вас данная сборка
- Берем rj 45 инструмент и устанавливаем данную сборку в боковой ложемент 8P8C (бывают кримперы с 2 ложементами под rj45 и rj12/rj11 меньше размерами)
- До упора вставляем сборку и зажимаем ручками кримпера до характерного щелчка (не стоит бояться данная технология отработана 10 — летиями)
- Повторяем данную процедуру и со 2 концом кабеля
- Одетые заранее на витую пару колпачки аккуратно надеваем до упора на коннекторы
- В итоге у вас получился патч-корд Rj45 правильно имеющий наименование коммутационный шнур
- Для диагностики изготовленного методом обжима патч-корд RJ45 применяют приборы теста сети и проще говоря LAN тестер
- Обычно Lan тестер имеет 2 модуля один передающий сигнал (Master, TX)и второй принимающий ведомый (Remote, RX )сигнал
- Подключаем штекеры RJ45 коммутационного шнура один в передающий модуль ,а второй в принимающий тестера кабеля
- Включаем тестер (обычный имеет светодиодную индикацию 8 линий (8P8C) )
- Светодиоды начинают излучать зеленым цветом и перемещаться последовательно от 1 до 8 канала — ОК (Passed) и проверка земли.
- На одном или более каналов диагностируется отличный от зеленой индикации цвет либо цвета нет! Обычно оранжевый! — есть проблема на данной линии
- Показания считываются с пассивного блока. Если при 568B с обоих концов вы не видите последовательной индикации на обоих блоках это говорит о том, что у вас неверно кроссированны жилы.
- В случае проблемы попробуйте переключить заново патч корд в тестер и если проблема осталась то отключаем тестер
- Внимательно осматриваем места сопряжения жил с разъемами коннектора и необнаружив явных проблем берем кримпер и обжимаем повторно разъемы RJ45
- Тестируем заново патч корд — ОК
- В случае если обжим разъема не привел к решению. проблемы в 99% случаях рекомендуется обрезать в местах крепеления разъемы и повторить обжатия «переобжать» коннекторов
- Тестируем патч-корд UTP (патч корд RJ45 RJ45 — с обеих сторон обжат коннектор разъемом rj-45 ) — ОК
Статья: дополнена 10 09 2021 года
Автор: Олег Буряк
Сайт: Anbik. ru
Типы коннекторов RJ-45
Разъем RJ-45 8P8C — представляет из себя электротехнический соединительный конструктив который по сути имеет 2 соединения, одно неразъемное это соединение ножей с кабелем и второе разъемное соеденинее самого штекера с сетевевым, телекоммуникационным устройством ( розетка RJ-45, патч-панели, модули keystone, проходные адаптеры rj-45, порты коммутаторов (свичей) и любые активные и пассивные устройства имеющие сетевые порты входа/выхода ethernet RJ45 8P8C)
- Конструктивно состоит из 8 ножей (материал: бронза, медь, фосфорно-бронзовая, никеливая, медно-алюминевая и другие) с золотым напылением 3 мкм и 8 фиксаторами с золотым напылением (для уменьшения сопротивления (R) улучшая пропускную способность и уменьшая нагрев в местах контакта и увелечения срока службы).
- В зависимости от характеристик ламелей и конструкции корпуса достигается улучшение частотных характеристик и помехоустойчивости мест соединений разъема с кабелем коннекторы разделяют на категории скорости (от Cat 3 до Cat 7 )
- Само понятие электрического соединение (разъем) — (Источник Wikipedia) — в электротехнике является важнейшим параметром цепи сети отказоустойчивости и наработки на отказ (MTBF — Mean time beetween failures) и определяется российским ГОСТ 27.002-89 Источник Wikipedia
Принимая тот факт что под джек разъемом RJ45 «эрджи 45 — звучит на русском языке» мы подразумеваем пластиковый неэкранированный или экранированный коннектор RJ45 8P8C так же идет отличие по типу используемого кабеля.
- Для одножильных (SOLID- 2 prong blade) кабелей
- Для многожильных (PATCH) кабелей
- Универсальные (3-prong blade)- контакты(ножи разъема) подходят и к многожильным и одножильным
- RJ45 male — в переводе с английского языка жаргонное название «папа» так как коннекторы вставляются в порты RJ45 или RJ11/12 (female — женщина)
Статья: дополнена 13 09 2021 года
Автор: Олег Буряк
Сайт: Anbik. ru
Маркировка коннекторов стандарта RJ45/RJ11
Расшифруем маркировку на примере Cabeus 8P8C-C6:
- Cabeus (страна производитель Китай)- известный производитель телекоммуникационных изделий в России
- Разъем 8P8C — так называемый RJ45 — 8 позиций 8 контактов — основной штекер применяемы в организации ЛВС (локально вычислительных сетях)
- С6 — cat.6
В описание к карточкам товара всегда можнонайти полную информацию. Следует запомнить что RJ45 примерно на половину больше чем RJ11/RJ12 (6P2C/6P4C/6P6C)телефонных коннекторов. Возможно установить в порт RJ45 телефонный коннектор но не будет контакта с крайними контактами.
Раздел 47 CFR Часть 68
Раздел 47 CFR Часть 68 — это раздел Свода федеральных нормативных актов США, который регулирует прямое электрическое соединение телекоммуникационного оборудования и проводки в помещении клиента с коммутируемой телефонной сетью общего пользования , некоторыми услугами частных линий и подключением частных телефонных станций ( PBX) к определенным телекоммуникационным интерфейсам.
Источник wikipedia
RJ45 — описывает стандарт проводки, в котором используется разъем 8P8C , определенный в части 68 правил FCC (47 CFR, часть 68), регулирующих прямое подключение оконечного оборудования (TE) к коммутируемой телефонной сети общего пользования (PSTN).
TIA-568 стандарт для 8 жильного кабеля
TIA-568 — это набор телекоммуникационных стандартов от Ассоциации телекоммуникационной индустрии (TIA). Стандарты T568A и T568B представляют собой назначение пар контактов для восьмижильного кабеля 100-омной симметричной витой пары с модульными разъемами 8P8C (8-контактный, 8-контактный) .
TIA-568-C.2 стандарт общий стандарт систем и компонентов оптоволокна, витой пары и коаксиального кабеля.
- В общем говоря, 568A и B — это спецификации оконечной нагрузки а 568C.2 охватывает системы / компоненты, топологию и спецификации среды передачи, а также тестирование оптоволокна, витой пары и коаксиального кабеля.
- Стандарты TIA 568A и 568B определяют порядок проводов, чтобы обеспечить надлежащую сетевую связь.
- TIA-568-C.2 «Телекоммуникационные кабели и компоненты на основе сбалансированной витой пары» был разработан Подкомитетом TIA TR-42.7 по медным кабелям и опубликован в августе 2011 года.
Какая разница между вилкой RJ45 для CAT-5 и CAT-5E
Физических различий между данными категорииями нет. Для экранированных разъемов применяют металлические накладки в корпусе.
Разница заключается в скорости ( до 100/с и 1000 Мбит/с )передачи данных которая различается увеличенным трактом промежуточной частоты пропускания сигнала до 100 Mhz.
Следует обратить внимание что на конец 2021 года стандарт Category 5 считается морально устаревшим и следует обращать внимание на улучшенную Category 5 Enhanced (обнародован в 1999 году)
Разница расположения 8 жил в разъемах 8P8C в коннекторах RJ45 Cat.
5,5e и CAT.67
В джеках 8p8c cat 5 и cat.5e 8 жил расположены ровно горизонтально.
В джеках cat 6, cat 6A, cat6eи cat.7 витой пары 8 жилы расположены ровно зигзагообразно.
Кроме того для удобства укладки многожильного кабеля в комплеке идет пластиковая вставка
Категории коннекторов RJ-45
- Коннектор RJ-45 cat 5e – наиболее распространенный тип коннекторов ,передает информацию по 2 парам со скоростью 100 Мбит в секунду.
- При передачи по 4 парам скорость составляет 1000 Мбит в секунду, частота сигнала передачи данных 125 Мгц Класс D.
- Диаметр проводника: 24-26 AWG (0,51-0,40 мм)
- Диамер проводников по изоляции: до 1,05 мм
- Применяется для многожильных и одножильных кабелей
- Материал корпуса: прозрачный поликорбонат (или ABS пластик), соответствие UL 94V-2
- Температура эксплуатации: -30…+75 С
- Недорогая цена, поставляется в упаковках по 100 штук. Обычный «расходник у монтажников слаботочных сетей»
- Рекомендуется: применять вместе с защитным колпачком
- Цвет: прозрачный (для удобства монтажа и диагностики)
- Степень защиты: IP20
- Габаритные размеры
- Вес : ~ 2 грамма штука ( поставляется упаковками по 100 шт (Вес: ~ 0,2 кг))
Чертеж Наиболее распространенная модель — Коннектор RJ-45 Cabeus 8P8C
Данный разъем получил наибольшее распространение на текущий момент 27.01.2021 год.
- Коннекторы RJ-45 cat 6 — передает информацию со скоростью до 1 Гбит в секунду Fast Ethernet или Gigabit Ethernet , частота сигнала 250 Мгц Класс E.
Данный тип подходит в ЛВС, где требуется запас мощности на ближайшие годы на текущий момент 2021 год.
- Коннектора RJ-45 cat 6a — передает информацию со скоростью до 10 Гбит(до 55 метров) в секунду Fast Ethernet или Gigabit Ethernet, частота сигнала передачи данных 500 Мгц Класс Ea.
Данный стандарт утвержден в 2008 году в феврале месяце и только спустя 10 лет можно сказать , что он начал получать распространение в ЛВС (локально вычислительных сетях).
Эти разъемы применяют где требуется повышенные требования к передачи данных в ЦОД. Для домашнего использования избыточен но совместим на начало 2021 года.
- Коннектор RJ45-cat 7 — передача до 10 Гбит в секунду, тип разъема Non-RJ45 , частота 600 Мгц, используется строго экранированный разъем и витой экранированный (FTP, STFP,SSTP) кабель. Частота проходящего несущего сигнала составляет порядка 600-700 Мгц Класс F. Данный стандарт был утвержден стандартом ISO/IEC 11801 (International organization for Standardization) витые пары данного стандарта имеют экран каждой пары и общий экран и применяемый кабель с коннектором 7 категории это SFTP (S/FTP) Screened Shielded Pair.
Данный тип используется в ЦОД и учреждениях где требуется максимальная скорость передачи данных в 2021 года.
- Коннектор RJ45 CAT 8.1 — В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
Источник: wikipedia
- Стандарт 40 Gigabit Ethernet (40GBASE-Т)
- Самозажимные и с помощью инструментов
Он подразумевает передачу данных стандарта физических уровней PHY, полнодуплексный режим работы по оптическому волокну и по медному кабелю, в данном случае речь идет о стандарте 40GBASE-CR4 (40 — гагабитный Ethernet)
IEEE P802.3ba Intrerim, New Orleans, La, USA, Jan 2010
*Adopted by IEEE P8-02.3ba TF at March 08 Plenary
Статья: дополнена 27 09 2021 года
Автор: Олег Буряк
Сайт: Anbik. ru
Стандарт ANSI/TIA 568.2-D отличие от TIA-568-C.2
Стандарт ANSI / TIA-568.2-D гарантирует совместимость и функциональную совместимость продуктов разных производителей, что необходимо для бесперебойной работы сетей. Поэтому важно выяснить, какие существенные изменения внесены в новый стандарт.
Последний стандарт TIA для симметричных кабельных систем с витой парой — TIA 568.2-D (новая редакция по медным кабелям и компонентам кабельных систем) — был утвержден для публикации на заседании TR-42.7 12 июня 2018 г. Он заменил TIA-568-C.2.
Самые большие изменения в новом стандарте кабелей для витой пары включают добавление модульных оконечных линий связи (MPTL) и патч-кордов калибра 28 AWG, а также перенос категории 8 в основной документ и ссылки на TSB 184A для руководства по удаленному питанию, например несимметрия сопротивления между парами для четырехпарного PoE.
- MTPL (Modular plug terminated link) — это конфигурация, в которой горизонтальный участок кабеля, заканчивающийся на одном конце штекером RJ-45 непосредственно к устройству. В настоящее время он официально признан вариантом для подключения устройств, где нецелесообразно или небезопасно использовать розетку и шнур оборудования (например, точки доступа Wi-Fi и камеры видеонаблюдения).
568.2-D также описывает, как тестировать MPTL с помощью адаптера постоянного соединения на ближнем конце и одного адаптера патч-корда на дальнем конце.
-
Патч-корды 28 AWG — которые стали популярными на участках с высокой плотностью коммутации из-за их меньшего диаметра, который помогает уменьшить скопление, улучшает воздушный поток и позволяет уменьшить радиус изгиба, теперь также признаны в нормативном приложении к TIA-568.2-D. В то время как стандарты TIA на кабели витой пары в прошлом признавали только проводники сечением от 24 до 26 AWG для патч-кордов, теперь TIA утвердил патч-корды калибром 28 AWG.
-
Кабели категории 8, которые ранее были утверждены в стандарте TIA-568-C.
2-1, опубликованном в ноябре 2016 года, теперь интегрированы в основной стандарт 568.2-D. CAT8. поддерживает полосу пропускания до 2000 Мгц. Скорость этого кабеля Ethernet может достигать 25/40 Гбит/с при максимальной длине канала 30 м. Это самый быстрый медный кабель Ethernet (2021 год.), который не предназначен для офисной среды, но подходит для подключения оборудования в центрах обработки данных (ЦОД), например для подключения сервера к коммутатору. -
Утверждена прямая оконцовка линий разъемами. В стандарте ANSI/TIA-568-C.2 горизонтальный кабель подключают к оборудованию через розетку и коммутационный шнур (патч-корд). В новом стандарте ANSI/TIA-568-C.2 в определённых ситуациях возможно подключать напрямую без розеток. Кабель с 2 сторон оконцевывается специальными разъёмами и подключается к сетевому оборудованию сразу от патч-панели.
-
TIA-568.2-D также включает рекомендации по поддержке подачи питания по кабелям POE с симметричной витой парой. Это дает рекомендации для кабелей витой пары, которые будут поддерживать питание постоянного тока, особенно в ответ на предстоящий стандарт IEEE 802.3bt.
-
Добавлены методики лабораторных испытаний, включая методы для кабелей категории 8 и компонентов до 2 ГГц, а также использование безбалунных испытательных приспособлений.
Важно с при использование нового утвержденного калибра 28 AWG длина канала немного уменьшается от максимальной ранее длины 100 метров (пример 10 метровый шнур коммутационный калибра 28 AWG требуется применять с горизонтальным кабелем длиной 82.5 метра для канала 92,5 м).
Стандарт ANSI / TIA-568.2-D-1
«Дополнение 1, Требования к балуну* для тестирования категории 8», опубликованное в апреле 2019 года, и содержит текст модификации к TIA-568. 1-D, чтобы указать характеристики симметричных трансформаторов, используемых для измерения кабелей и компонентов категории 8. параметры передачи.
Балунные трансформаторы обычно используются для преобразования несимметричных измерительных возможностей анализатора цепей в симметричные клеммы кабельного интерфейса в лабораторных условиях тестирования.
*Балун (Balun) — изделие преобразуещее несбалансированный видеосигнал в сбалансированный передающейся вместо коаксиального кабеля по витому кабелю.
Источник ANSI / TIA-568.2-D-1
Статья: дополнена 13 12 2021 года
Автор: Олег Буряк
Сайт: Anbik.ru
Компания сетевого оборудования АНБИК предлагает наилучшие цены на продукцию Cabeus
- Поставляем коннекторы rj 45 по оптовым и розничным ценам. Особенно вам понравятся наши хорошие цены на продукт Бренда Cabeus.
- Большое распространение получил коннектор rj-45 экранированный — имеющий дополнительный металлический кожух для улучшения помехозащищенности сигнала передающегося по витой паре , так и неэкранированные разъемы которые как правило используют в ЛВС до 100 Мбит/с где не требуется повышенная помехозащищенность сигнала идущего по витому кабелю UTP.
- RJ45 коннектор — для удобства эксплуатации имеют обратную совместимость, последующая категория RJ45 CAT поддерживает подключение предыдущих версий.
- Все коннектора RJ-45 — от производителя Cabeus имеют гарантию качества 5 лет с момента начала эксплуатации продукта.
Переходник USB to RJ45
Для Подключения ASDL-модемов к совместимым маршрутизаторам.
Консольный переходник для программирования коммутаторов или УПСов. Для подключения ИБП UPS и управления им с ПК к переходнику подключается USB кабель.
Для удлинения сетевого (патч-корд) кабеля через кабель USB A-A (этот переходник работает, когда их два (мама-мама) и имеется usb кабель (папа-папа).
Для подключения некоторых старых моделей UPS к компьютеру.
Для прошивки AV-процессора Rotel, у которого сервисный разъем RJ45.
Переходник для LAN тестера, чтобы прозванивать USB провода.
Для программирования радиостанции Моторола.
Адаптер для подключения USB устройств по utp. Используются в паре
Внимание! Только для поддерживаемых устройств. С модемами 3G/4G, накопителями (флэшки, внешние HDD и т.п.), принтерами и другой периферией работать НЕ будет.
ЕЩЕ РАЗ — С МОДЕМАМИ и ПРИНТЕРАМИ РАБОТАТЬ НЕ БУДЕТ! Если к роутеру нужно подключить USB-модем 3G/4G, то приобретаете новый роутер с поддержкой USB, а для подключения принтера еще с поддержкой функции принт-сервера. Этот переходник НЕ ПОМОЖЕТ!
Размер: 50 × 15 × 10 мм/1,97 × 0, 59 × 0, 39 дюймов/ переходник USB to RJ45
Легко подключайте между сетями с помощью этого переходника USB female к RJ45 male Ethernet.
Тип изделия: USB 2,0 A мама к Ethernet RJ45 папа переходник/ Female USB to Male RJ45 8P8C Adaptor Connector
Разъем usb type A, совместимый со спецификациями 1,1/2,0
Размер: 50 × 15 × 10 мм / 1,97 × 0. 59×0. 39 дюймов (прибл.)
Разъем a: USB 2,0 Тип A мама
Разъем b: Ethernet RJ45 папа
Разъем a: разъем USB 2,0 типа A Female
Разъём b: Ethernet RJ45
USB Type A Female To RJ45 Male Ethernet LAN Network Router Socket Plug Adapter Z07 USB female connector on one end, and RJ45 8P8C male plug on the other end
Can be used to connect a USB ADSL modem to a router with RJ45 socket
When modem connected to RJ45 socket, it can not powered by PC, so separate power supply is needed
| TWT-BO-6.0-GY/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, серый, 100 шт. в пчк | Добавить в список |
| TWT-BO-6.0-WH/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, белый, 100 шт. в пчк | Добавить в список |
| TWT-BO-6.0-BL/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, синий, 100 шт. в пчк | Добавить в список |
| TWT-BO-6. 0-RD/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, красный, 100 шт. в пчк | Добавить в список |
| TWT-BO-6.0-GN/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, зеленый, 100 шт. в пчк | Добавить в список |
| TWT-BO-6.0-YL/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, желтый, 100 шт. в пчк | Добавить в список |
| TWT-BO-6. 0-OR/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, оранж., 100 шт. в пчк | Добавить в список |
| TWT-BO-6.0-BR/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, коричн., 100 шт. в пчк | Добавить в список |
| TWT-BO-6.0-BK/100 | Защитные колпачки для кабеля 6,0мм cat.5, на соединение коннектора с кабелем, черный, 100 шт. в пчк | Добавить в список |
Ethernet-кабель
— витая пара — типы/категории — Технический блог Pulsar
Витая пара — среда передачи сигналов, состоящая из четырех витых пар изолированных проводов (Витая пара — ТП). Кроме того, провода в отдельных парах правильно скручены по отношению друг к другу. Такая скрутка проводов устраняет перекрестные помехи (помехи) между соседними парами и позволяет исключить влияние внешних электромагнитных помех.
Кабель Ethernet (Интернет-кабель, витая пара) — заявка
Первоначально предполагалось, что витая пара будет использоваться в телекоммуникационных системах и компьютерных сетях, где должны были передаваться только цифровые данные.
Однако быстро выяснилось, что витая пара, благодаря своим многочисленным преимуществам, т. е. помехоустойчивости (экранированная), высокой гибкости или большому количеству доступных кабелей, при одновременном малом сечении, имеет теперь нашли применение во многих других системах.
Начиная от аналоговых видеосистем, через системы видеонаблюдения на базе HD-камер, и заканчивая системами IP видеонаблюдения с использованием технологии PoE, о которых далее в статье.
Кроме того, витая пара используется установщиками других охранных систем, таких как Системы обнаружения вторжений, КД, домофонов и видеодомофонов. Портфель приложений для витой пары дополнительно дополняется устройствами, подготовленными производителями электроники для использования этой среды передачи.Я имею в виду различные типы передатчиков KVM (Клавиатура/Видеомонитор/Мышь), или часто используемые передатчики HDMI и USB по витой паре.
Как видно из вышеприведенного описания, на огромную популярность витой пары среди монтажников в первую очередь повлияло универсальное применение этого кабеля. Кроме того, принимая во внимание большое количество видов этого кабеля, можно смело сказать, что он еще долгое время будет наиболее часто используемой средой для передачи различных сигналов и мощности.
Типы витых компьютерных кабелей — UTP vs FTP
описание витой пары в соотв. норм
Экран кабеля оказывает основное влияние на устойчивость кабеля к помехам. Поэтому помимо неэкранированных витых пар выпускаются и экранированные витые пары. Стоит отметить, что среди последней группы экранирование может быть в виде фольги (FTP Foiled Twisted Pair) или проволочной сетки (STP Shielded Twisted Pair).
Кроме того, экранирование может применяться ко всему кабелю или могут быть экранированы отдельные витые пары.
Для облегчения идентификации типа витой пары (экранированного типа) различают несколько типов кабелей:
UTP — неэкранированная витая пара
FTP — фолиевая витая пара
STP — экранированная витая пара (оплетка)
Формат записи также важен, так как он используется производителями для маркировки различных типов кабелей. Обозначение экрана витой пары состоит из двух частей и обычно имеет следующий вид:
xxx/yyy
Первая часть «xxx» относится к экранированию всего кабеля
Вторая часть «yyy» указывает на экранирование отдельного витая пара.
ТП (Витая пара) — означает
У (Неэкранированный) — без экрана
Ф (Фольгированный) — экран из фольги
С (Экранированный) — экран в виде проволочной сетки
Например:
UTP/UTP или короче U/UTP — означает неэкранированную витую пару (не экранированы как отдельные пары, так и весь кабель)
С другой стороны, маркировка витой пары F/UTP — означает витую пара, отдельные пары которой не экранированы, а весь кабель уже экранирован алюминиевой фольгой.
Реже, но изготавливаются и другие типы витых пар с учетом экранирования:
— витая пара SF/FTP, где конкретная пара витой пары экранирована фольгой, а весь кабель экранирован в виде фольги и сетка.
— витая пара S/FTP — где конкретная пара витой пары экранирована фольгой, а весь кабель экранирован в виде сетки.
И т. д.
Примеры построения наиболее популярных витых пар показаны на рисунках.
Экранирование
позволяет устранить перекрестные помехи между соседними парами и уменьшить внешние помехи, такие как электромагнитные помехи и радиопомехи. При использовании экранированной витой пары также используйте оборудование с экраном и правильно подключайте его.Подключить экран из проволочной сетки не проблема. В случае экрана из фольги (который рвется при обработке провода) помните, что для правильного заземления используется дополнительный стальной провод.
На практике экранирование используется в профессиональных установках, подверженных воздействию помех или
, например, для затруднения прослушивания телефонных разговоров. К ним относятся такие объекты, как аэропорты, больницы, где мы имеем дело с оборудованием, излучающим большое количество электромагнитного излучения.
В настоящее время на смену витой паре приходит оптическое волокно – среда, полностью невосприимчивая к помехам.
Установка экранированной витой пары является более трудоемкой и трудоемкой. Экранирование должно быть выполнено тщательно, так как экран должен быть надлежащим образом заземлен. Неправильно выполненное экранирование может ухудшить параметры передачи данных и даже повредить устройства в случае перенапряжения.
Классы и категории витой пары – затухание и пропускная способность
Категория или класс?
Появление этих двух терминов связано с существованием двух стандартов, признанных двумя ассоциациями, ISO (Международная организация по стандартизации) и TIA (Ассоциация телекоммуникационной отрасли), определяющих параметры кабеля витой пары и других пассивных сетевых компонентов. (патч-панели, коннекторы и т. ).
Дополнительная номенклатура вызвана тем, что спецификации компонентов в обоих стандартах определяются по категориям. В свою очередь стандарты на прокладку кабелей в стандарте TIA называются категориями: 5e, 6 и т. д., а в стандарте ISO — классами D, E и т. д. Параметры передачи в таблице ниже, наиболее часто используемые разъемы в зависимости от кабеля.
Не возбраняется использовать элементы разных категорий/классов, однако следует помнить, что при указании этого параметра для всей системы он будет иметь категорию/класс низшего элемента.
Pulsar предлагает витую пару кат. 5e / кат. 6 — U / UTP
Почему мы ввели такие кабели?
Витая пара, как упоминалось в начале статьи, очень хороший и часто используемый установщиками носитель. Предложение Pulsar подготовлено не только для установщиков, которые устанавливают IP-камеры видеонаблюдения или системы видеонаблюдения в стандартах CVI, TVI, AHD. Предлагаемые кабели рекомендуются для использования во всех системах, где помимо хороших параметров передачи мы ожидаем хорошую среду, позволяющую запитать устройства.
Кабель витая пара — сечение и материал провода CCS/CCA/CCU
Чем лучше проводимость меди по сравнению с другими материалами, тем ниже падение напряжения на кабелях, что в слаботочных системах является наиболее частой причиной проблем, с которыми сталкиваются монтажники при использовании питания на более длинных участках кабелей. Именно поэтому так важно обращать внимание не только на сечение жилы, но и на материал, из которого изготовлен кабель. Алюминиевые пряди даже в три раза дешевле медных прядей.Однако если рассматривать протекание тока, то следует подчеркнуть, что даже проводники с медным покрытием CCA (Cooper Clad Aluminium) имеют значительно худшую проводимость.
Витая пара с кабелями CCS (Copper Clad Steel) еще хуже, где помимо еще большего сопротивления кабеля приходится учитывать еще большую жесткость кабеля и риск обрыва при его прокладке (прокладка на низкие температуры).
Худшая проводимость приводит к значительно большему падению напряжения на проводниках. Падения напряжения наиболее заметны в системах, где мы питаем устройства с низким напряжением 12-15В, т.е. системы HD видеонаблюдения (CVI, TVI, AHV), тогда также стоит обращать внимание на сечение провода и выбирать модели с проводом диаметром 0,5 мм и больше. Таким образом, в предложении появились кабели PU-NC201, PU-NC206, PU-NC301. В системах PoE, которые основаны на напряжении 48-57 В, вы можете себе это позволить, особенно в случаях, когда длина кабеля короче (несколько метров) и, кроме того, камеры потребляют всего несколько ватт мощности при использовании 0,45 мм кабеля. витая пара (PU-NC200), которая дешевле, но все же из меди.
В случае построения сети ИКТ и использования устройств ЛВС «толщина» кабеля не так важна, как в случае телевизионных систем высокой четкости.
Кроме того, кабели из меди CCU (содержащей 99,99% этого элемента) более гибкие и могут прокладываться при более низких температурах, не опасаясь поломки. Этот критерий также определил, что предложение включает только медные провода.
Кроме того, большая часть инсталляций выполняется с использованием неэкранированных кабелей категории 5е и категории 6 во внутреннем исполнении и витой пары категории 5е во внешней оболочке.
Ниже приведен список доступных кабелей:
Параметры передачи — витые пары
Заявляем, что витые пары соответствуют требованиям следующих категорий:
модель PU-NC206 — требования категории 6
модели PU-NC201, PU-NC200, PU-NC301 — требования категории 5е.
При испытаниях, подтверждающих категории витой пары, учитываются следующие элементы: конструкция кабеля, сопротивление проводника, асимметрия сопротивления проводника, эффективная емкость, асимметрия емкости, сопротивление изоляции проводника, сопротивление изоляции проводника испытательному напряжению, эффективные потери, ближние перекрестные помехи затухание NEXT (перекрестные помехи на ближнем конце), сумма перекрестных помех на ближнем конце (PSNEXT- Power Sum NEXT), удаленные перекрестные помехи (FEXT) (перекрестные помехи на дальнем конце), ELFEXT (равноуровневые перекрестные помехи на дальнем конце), PSACR-F (PSELFEXT, равный суммарный уровень мощности) перекрестные помехи на дальнем конце), ACR (отношение затухания к перекрестным помехам), обратные потери, перекос задержки
Для тех, кто хочет расширить свою информацию, пожалуйста, обратитесь к статьям, описывающим испытания витых пар на соответствие категории.
Кабель Ethernet — витая пара — структура, схема, цвета и последовательность кабелей
Каковы цвета и почему они используются?
С появлением новых поколений телекоммуникационных кабелей, необходимостью внедрения кабелей в большом количестве пар возникла потребность в стандартизации цветов кабелей. В 1950 году в исследовательском центре Bell Laboratories была установлена последовательность и цветовая схема маркировки многопарных кабелей. Стандарт маркировки проводов предполагает группировку их в наборы по 25 пар в соответствии со стандартным цветовым кодом 25 пар.Пример ниже.
Однако этот стандарт маркировки в основном применялся к телекоммуникационным кабелям
В маркировке витой пары есть некоторые сходства. Это может быть совпадением, но нетрудно заметить, что первые четыре цвета в «палитре», показанной выше, — это цвета кабеля витой пары. Отличие, однако, в том, что вместо белого провода используется пара двухцветных проводов (представляющих собой сочетание белого и синего, оранжевого, зеленого и коричневого).
Эта маркировка более удобна тем, что каждый из восьми проводов витой пары имеет разный цвет, что облегчает их идентификацию.
Вкратце, цвета проводов, используемых в кабелях с витой парой, следующие:
— Синий/белый и синий (синяя пара)
— Оранжевый/белый и оранжевый (оранжевая пара)
— Зеленый/белый и зеленый (зеленая пара) )
— Коричневый/бело-коричневый (коричневая пара)
Сохранение цвета позволяет быстро идентифицировать провода и облегчает подготовку провода в штекерах.
Витая пара «земля» — снаружи, гель
В зависимости от места использования различают внутренние и внешние витые пары. Ключевым элементом здесь является материал, из которого изготовлена оболочка кабеля. В случае с внутренними кабелями чаще всего используется материал PVC (от английского названия Poly Vinyl Chloride), т.е. поливинилхлорид (ПВХ). Это синтетический полимер с хорошими термопластическими свойствами, часто используемый в производстве пластмасс.Этот материал также устойчив к механическим повреждениям. Минус этого материала в том, что при горении он выделяет много дыма и ядовитых газов. Поэтому одна из разновидностей этого материала – ПОЛВИНИТ – используется в качестве материала для изоляции и оболочки кабеля. Пластик на основе пластифицированного поливинилхлорида, который отличается стойкостью к огню, маслу и озону. На объектах, где требуется применение кабелей, не выделяющих вредных и ядовитых веществ (галогенов), безгалогенные кабели ЛСЖ (Безгалогенный с низким дымовыделением).
При прокладке кабеля на открытом воздухе, где он будет подвергаться воздействию изменяющихся погодных условий, т.е. высокой и низкой температуры, осадков, солнечной радиации, следует использовать витую пару во внешней оболочке. Такие покрытия изготавливаются из полиэтилена (с маркировкой — PE), например PU-NC301.
В частности, используется черный PE 300. Этот материал характеризуется повышенными механическими свойствами, обладает устойчивостью к термическим деформациям, устойчив к нагрузкам и химической коррозии (напр. кислотный дождь). Кроме того, он устойчив к УФ-излучению. Такие параметры позволяют использовать кабели в таких оболочках в надземных прокладках и такие кабели можно прокладывать непосредственно в земле. Иногда внутри дополнительно наносится дополнительное гелевое покрытие, которое служит для защиты кабеля от попадания влаги (воды) в случае незначительных механических повреждений наружного покрытия.
Монтажные компании, однако, чаще выбирают т.н. «сухой» вариант без геля за счет большего комфорта работы и меньшей трудоемкости подготовки разъемов, связанной с необходимостью очистки кабеля от геля.
Кабели (витая пара), соответствующие требованиям директивы CPR (Регламент строительных материалов)
С июля 2017 года все монтажные кабели относятся к строительной продукции, что, в свою очередь, налагает на производителей и импортеров кабелей обязанность проводить испытания для определения класса реакции на огонь. Эти испытания должны быть проведены и подтверждены уполномоченными органами по сертификации. Кроме того, лицо, выводящее данный кабель на рынок, обязано подготовить Декларацию о характеристиках (DoP) для подтверждения еврокласса продукта.
Все модели Pulsar с внутренней витой парой были протестированы уполномоченным европейским органом Delta Dansk Elektronik Lys & Akustik и получили класс реакции на возгорание Eca. В свою очередь, внешний кабель соответствует классу FCA.
Как заработать сетевой кабель? Прямой кабель и перекрестный кабель — отличия
В зависимости от типа витой пары (типа кабеля) используются разные разъемы RJ11, RJ12, RJ45, GG45, TERA.
Самые популярные в настоящее время кабели категорий 5e или 6 обычно заканчиваются разъемами, обычно называемыми вилками RJ45.Возможно, более правильным названием для этого типа разъема является термин — вилка 8P8C (8 Position 8 Contact). Однако из-за того, что название PoE-коммутатор ассоциируется у большего числа людей, чем сетевой коммутатор PoE, мы будем использовать термин «разъем RJ45». В просторечии это название чаще используется среди установщиков, в том числе Системы безопасности.
Хотя вилки RJ45 категорий 5e и 6 на первый взгляд выглядят одинаково, стоит знать, что они отличаются диаметром гнезд. Это должно быть так, поскольку диаметр жил увеличивается по мере увеличения категории витой пары
.
Кроме того, некоторые кабели категории 6 и, в частности, кабели категории 6A с большим поперечным сечением (особенно внешняя оболочка) трудно правильно обжать в разъемах RJ45 этого типа.Поэтому более толстые кабели чаще всего используются для подключения к шине и обжимаются в патч-панелях с другим типом разъемов, т.н.
соединители «крона»
Зарабатываем ли мы вилку Rj45 или обжимаем витую пару в патч-панели, самое главное правильно расположить отдельные провода витой пары в разъеме.
Инструменты для сбора проволоки
Заработок витой пары заключается в присоединении отдельных проводов к элементам разъема. Для изготовления вилок RJ45 используются обжимные станки, т. е.показан на рис.3
Крона-нож рис.2 используется для пришивания патч-панелей.
После завершения подключения стоит проверить правильность подключения. Тогда стоит воспользоваться тестером обрыва цепи и «прозвонить» все соединения, либо после раздавливания разъемов проверить правильность соединения простым тестером. Помимо непрерывности соединения, тестер также проверяет последовательность пар витой пары. Самые дешевые стоят около десятка злотых, так что их стоит приобрести и сэкономить себе кучу времени при проверке правильности соединений.
Стандарт RJ45 — B или A — различия в мехах, разъем RJ45
Для правильного подключения требуется соответствующая обжимка отдельных проводов в разъемах (разъемы RJ45 — P8C8) или клеммах патч-панели. Речь идет не только о правильном механическом соединении отдельных проводов с контактами разъема, но и о соблюдении правильного порядка пар в разъемах. Раскрашивание отдельных пар значительно облегчает задачу.
Для 100Base-T (линии 100 Мбит/с) используются два стандарта: T568A и T568B (приняты EIA/TIA)
Чаще используется стандарт T568B. Ниже мы представляем, как должно выглядеть правильное исполнение соединительных кабелей со штекерами RJ45 с обеих сторон, широко известных как патч-корды.
Обвитый таким образом провод с расположением жил в одинаковом порядке в обеих вилках называется прямым проводом (неперекрещенным). Такой кабель в настоящее время используется для подключения большинства устройств локальной сети, т. е. коммутаторов, маршрутизаторов, устройств PoE (камеры, принтеры, VoIP-телефоны).
Кроссоверный кабель — это патч-корд, отличающийся от простого патч-корда порядком расположения пар в разъемах.Стоит отметить, что порядок пар должен быть изменен только в одном разъеме (штекер RJ45)
Большинство выпускаемых в настоящее время устройств реализуют механизм Auto MDI-X (отвечающий, в том числе, за автоматическое создание поперечных сечений), поэтому использование перекрестных кабелей не требуется. Точно так же перекрестные кабели не используются в сетях 1000Base-T (каналы 1 Гбит/с), которые используют все четыре пары проводов для одновременной передачи в обоих направлениях.
Однако, будь то в чисто образовательных целях или если есть необходимость подключить устройство, для которого требуется перекрестный кабель, ниже мы представляем схему, как это сделать.
При пришивании других элементов, т.е. одиночных розеток с разъемами типа «крона» (модули трапецеидального искажения с терминальными разъемами) или патч-панелей, оснащенных разъемами типа «крона», также обращайте внимание на стандарт T568A/T568B и соблюдайте соответствующий порядок отдельных проводов в 8-контактном разъеме .
Производители этих компонентов обычно наносят графическую маркировку, которая должна помочь в правильном сшивании соединения. Однако иногда может быть неясно, что имел в виду производитель.
Вам нравится статья? Поделись!
.
RJ45 — Магазин Speckable.pl
RJ45 — Магазин Speckable.pl
Польский
RJ45 — популярное название штекеров 8p8c, обычно используемых для концевой заделки всех типов компьютерных витых пар. На рынке представлен очень большой выбор этого ассортимента и в нем не сложно растеряться. Мы постараемся помочь вам разобраться в этом лабиринте и принять правильное решение при покупке, что наверняка сэкономит вам массу времени и нервов, потерянных при установке.
Основной чертой, объединяющей практически все штекеры RJ45, является схема соединения отдельных проводов в них. Это может быть T568B или T568A. На практике в польских условиях обычно используется только первое. Для того, чтобы сделать кабель для соединения, например, компьютера с роутером, витую пару оканчивайте штекерами RJ45 стандарта T568B с обеих сторон. Здесь мы представляем расположение проводов в вилке.
Такой кабель обычно называют патч-кордом, а систему соединения описывают как «простую».Здесь следует упомянуть о кабеле с «перекрестной» системой подключения, т. е. имеющем с одной стороны вилку, выполненную по Т568Б и на втором по Т568А. Такой продукт использовался, например, для прямого соединения двух компьютеров. В настоящее время в связи с развитием компьютерной техники и широким внедрением т.н. автокроссинг нужен редко. Что касается технических подробностей производства самых популярных вилок RJ45, предлагаем вам посмотреть обучающее видео ниже.
Это правда, что мы уже обсуждали, как сделать базовую вилку RJ45, но мы должны начать всю задачу с чего-то другого. А именно от определения, какой провод мы будем заделывать. Проще говоря, основным параметром будет его категория и его экранирование или его отсутствие. Что касается последнего, то тут дело простое. Экранированный кабель, для обеспечения непрерывности экранирования, должен иметь вилку, которая это обеспечит.В противном случае его использование совершенно бессмысленно.
Что касается категории кабеля, то с кат. 5е все просто. Здесь отдельные жилы обычно имеют диаметр +/- 0,5 мм, и большинство доступных на рынке вилок можно установить на любой кабель этой категории. Следует помнить, что существует различие между вилками в зависимости от того, должны ли они быть установлены на гибкий кабель, такой как многожильный провод, или на установочный кабель, отдельные жилы которого представляют собой однородные провода.Для кабелей более высоких категорий обращайте внимание на диаметр жилы и всего кабеля (его внешняя изоляция должна проходить под вилкой). Предложение производителей кабелей весьма разнообразно и в зависимости от марки диаметр отдельных проводов может отличаться почти на 0,2 мм, что очень эффективно может предотвратить надевание вилки на кабель большего диаметра. Отправляясь за покупками, стоит прочитать эти значения с внешней изоляции провода или просто сделать соответствующее фото. Продавец, располагая такой информацией, должен без труда помочь вам выбрать нужную вилку.
Отдельного упоминания заслуживают кабели категории 7. Их проводники могут быть 0,64 мм, и в принципе они не должны заканчиваться штекерами RJ45. Для этого есть специальные решения, такие как TERA или GG45. Однако они достаточно дороги и труднодоступны, поэтому рыночный спрос вынудил появиться приспособление штекера RJ45, которое можно надеть на них.
Другим аспектом, который следует учитывать при покупке, является вопрос инструментов, необходимых для заделки кабеля вилкой.На рынке есть клеммы RJ45, для которых нужен соответствующий обжимной инструмент (подавляющее большинство), и такие, которые мы наденем без специальных инструментов.
Вилки обжимные без применения специального оборудования предназначены для разового быстрого любительского ремонта или для установки на кабели высокой категории, например 6А, где требуется очень высокая точность соединения. При установке большого количества разъемов RJ45 стоит инвестировать в соответствующий обжимной инструмент, который обеспечит повторяемость и надежность соединения. Выбор огромен. От дюжины или около того злотых до нескольких сотен. Дешевые инструменты, к сожалению, обычно не проходят никакого контроля качества и многое зависит от того, какой мы получим. В случае эпизодической установки обсуждаемых коннекторов у вас может возникнуть соблазн совершить такую покупку. Если вы занимаетесь этим профессионально или собираетесь это делать, мы определенно рекомендуем что-то с полки повыше. Безусловно, инвестиции окупятся сэкономленным временем, например, на поиске отсутствия связи. В дополнение к самому обжимному инструменту также стоит приобрести соответствующий инструмент для снятия изоляции, чтобы быстро и качественно подготовить кабель к вставке вилки.
Тема очень широкая. Здесь мы попытались кратко изложить ее основные вопросы. Если у вас есть какие-либо вопросы или проблемы, пожалуйста, свяжитесь с нашими консультантами по продажам. Они, безусловно, будут рады развеять любые сомнения, а также проконсультировать и помочь.
Прочее в этой категории
Кабели и провода
Приставки, телевизоры, компьютеры. Именно для этих устройств мы чаще всего выбираем правильный кабель.
Подробнее… {% для раздела в filterSectionViews, если section.isActive%} {%, если section.type == ‘dropdown’%} {% для параметра в section.activeOptions%}
{{section.title}}: {{option .title}} {{option.count!= Ложь? ‘(‘ ~ option.count ~ ‘)’: »}}
{% endfor%} {% elseif section.type == ‘range’%}
{{section.title}}: {% if section.activeValueFrom > 0%} {{‘view.filters.products.priceFrom’ | trans}} {{section.activeValueFrom}} {% endif%} {% if section.activeValueTo> 0%} {{‘view.filter.products.priceTo ‘| транс}} {{section.activeValueTo}} {% endif%}
{% endif%} {% endfor%} {{‘ view.filters.products.clearFilters’ | транс}} {% endif%}
Показать все фильтры Развернуть
Показать меньше фильтров Свернуть
{{‘view.filters.products.priceTo’ | trans}}
{% else%} 21%} title = «{{section. title}} «{% endif%}> {{section.title}} {% endif%} {% endfor%} {% if filterSectionViews | length> 3%}
{{‘view.filter.button.showMoreMobile ‘| транс}} {{‘ view.filters.button.showMore ‘| транс}}
{{‘ view.filters.button.showLessMobile ‘| транс}} {{‘ view.filters.button .showLess’ |trans}}
{% endif%} Доступность:
Все товары Только в наличии
Сортировка:
По имени в А-Я По имени Я-Я От самой низкой цены От самой высокой цены
Показать все фильтры Развернуть
Показать меньше фильтров Свернуть
{{‘просмотр.filter.products.priceTo ‘|trans}}
{% else%} 21%} title = «{{section.title}}» {% endif%}> {{section.title}} {% endif%} {% endfor%} {% if filterSectionViews | length> 3%}
{{‘view.filters.button.showMoreMobile’ | trans}} {{‘view.filters.button.showMore’ | trans}}
{{‘view .filters.button.showLessMobile ‘| trans}} {{‘ view. filters.button.showLess’ | trans}}
{% endif%}
Все продукты Доступны только
По имени AZ По имени ZA От самой низкой цены От самой высокой цены
{% endif%}
{{basicProductPrice.цена | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.priceGross | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 590 PCS
{% if user_type == ‘b2b’%} {{productPriceDependQuantityView.чистая | formatPrice (false)}} {% else%} {{productPriceDependQuantityView.gross | formatPrice (false)}} {% endif%} {{productPriceDependQuantityView.currency}}
{% endfor%}
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view. addToCompare. basic.buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic. buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 757 PCS
{% if user_type == ‘b2b’%} {{productPriceDependQuantityView.net | formatPrice (false)}} {% else%} {{productPriceDependQuantityView.gross | formatPrice (false)}} {% endif%} {{productPriceDependQuantityView.currency}}
{% endfor%}
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare.basic. buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{ ‘view.addToCompare.basic.buttonRemove’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonRemove.mobile’ | trans ({}, ‘speckable’)}} {% endif% } {% else%} {% if forProductItem%} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% else%} {{‘view.addToCompare.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%} {% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd.mobile’ | trans ( {}, ‘speckable’)}} {% else%} {{‘view.addToFavourites.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% endif%}
{% endif%}
{{basicProductPrice. цена | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.priceGross | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 336 PCS
{% if user_type == ‘b2b’%} {{productPriceDependQuantityView.чистая | formatPrice (false)}} {% else%} {{productPriceDependQuantityView.gross | formatPrice (false)}} {% endif%} {{productPriceDependQuantityView.currency}}
{% endfor%}
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic.buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид . addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ view.addToFavourites .basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice. ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 540 PCS
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare.basic .buttonRemoveFull ‘| транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile ‘| транс({},’пятнистый’)}} {% else%} {{‘ вид. addToCompare .basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view. addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 888 PCS
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare.basic .buttonRemoveFull ‘| транс({},’пятнистый’)}} {{‘view. addToCompare.basic.buttonRemove.mobile ‘| транс({},’пятнистый’)}} {% else%} {{‘ вид. addToCompare .basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice. price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 343 PCS
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare.basic .buttonRemoveFull ‘| транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile ‘| транс({},’пятнистый’)}} {% else%} {{‘ вид. addToCompare .basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare. basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice. currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 1168 PCS
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare.basic .buttonRemoveFull ‘| транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile ‘| транс({},’пятнистый’)}} {% else%} {{‘ вид. addToCompare .basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites. basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 935 PCS
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare.basic .buttonRemoveFull ‘| транс({},’пятнистый’)}} {{‘view. addToCompare.basic.buttonRemove.mobile ‘| транс({},’пятнистый’)}} {% else%} {{‘ вид. addToCompare .basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice. price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 324 PCS
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare.basic .buttonRemoveFull ‘| транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile ‘| транс({},’пятнистый’)}} {% else%} {{‘ вид. addToCompare .basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare. basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice. currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 519 x 50 шт.
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic .buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view. addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 1772,4 x 10 шт.
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic .buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view. addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice. price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 72,78 x 100 шт.
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic .buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view. addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice. currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} Нет Уведомить о наличии
Добавить к сравнению Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view .addToCompare.basic.buttonRemoveFull ‘|транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile’|транс({},’пятнистый’)}} {% else%} { { ‘вид.addToCompare.basic.buttonRemove ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% endif%} {% else%} {% if forProductItem%} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ( {}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view. addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{ ‘view.addToFavourites.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% endif% }
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 7304 x 10 шт.
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic .buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view. addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice. price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} Нет Уведомить о наличии
Добавить к сравнению Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view .addToCompare.basic.buttonRemoveFull ‘|транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile’|транс({},’пятнистый’)}} {% else%} { { ‘вид.addToCompare.basic.buttonRemove ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% endif%} {% else%} {% if forProductItem%} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {{‘view. addToCompare.basic.buttonAdd.mobile’ | trans ( {}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{ ‘view.addToFavourites.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% endif% }
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice. currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} Нет Уведомить о наличии
Добавить к сравнению Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view .addToCompare.basic.buttonRemoveFull ‘|транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile’|транс({},’пятнистый’)}} {% else%} { { ‘вид.addToCompare.basic.buttonRemove ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% endif%} {% else%} {% if forProductItem%} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ( {}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view. addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{ ‘view.addToFavourites.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% endif% }
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} Нет Уведомить о наличии
Добавить к сравнению Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view .addToCompare. basic.buttonRemoveFull ‘|транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile’|транс({},’пятнистый’)}} {% else%} { { ‘вид.addToCompare.basic.buttonRemove ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% endif%} {% else%} {% if forProductItem%} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ( {}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{ ‘view.addToFavourites.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% endif% }
{% endif%}
{{basicProductPrice. price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} Нет Уведомить о наличии
Добавить к сравнению Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view .addToCompare.basic.buttonRemoveFull ‘|транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile’|транс({},’пятнистый’)}} {% else%} { { ‘вид.addToCompare.basic.buttonRemove ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% endif%} {% else%} {% if forProductItem%} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {{‘view. addToCompare.basic.buttonAdd.mobile’ | trans ( {}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{ ‘view.addToFavourites.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% endif% }
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice. currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 15 x 100 шт.
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic .buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ представление.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view. addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} Нет Уведомить о наличии
Добавить к сравнению Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view . addToCompare.basic.buttonRemoveFull ‘|транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile’|транс({},’пятнистый’)}} {% else%} { { ‘вид.addToCompare.basic.buttonRemove ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% endif%} {% else%} {% if forProductItem%} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ( {}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{ ‘view.addToFavourites.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd. mobile’ | trans ({}, ‘speckable’)}} {% endif% }
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} Нет Уведомить о наличии
Добавить к сравнению Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view .addToCompare.basic.buttonRemoveFull ‘|транс({},’пятнистый’)}} {{‘view.addToCompare.basic.buttonRemove.mobile’|транс({},’пятнистый’)}} {% else%} { { ‘вид.addToCompare.basic.buttonRemove ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% endif%} {% else%} {% if forProductItem%} {{‘view. addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ( {}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘specable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{ ‘view.addToFavourites.basic.buttonAdd’ | trans ({}, ‘speckable’)}} {{‘view.addToFavourites.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% endif% }
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice. ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 350 x 50 шт.
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic .buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view. addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice.price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 1,43 x 100 шт.
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic .buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view. addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view.addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
{% endif%}
{{basicProductPrice. price | formatPrice (false)}}
{{basicProductPrice.currency}} {% if displayGross%} нетто {% elseif user_type == ‘b2b’%} нетто {% elseif user_type! = ‘b2b’%} брутто {% endif% }
{% if displayGross%}
{{basicProductPrice.ценаБрутто | formatPrice (false)}} {{basicProductPrice.currency}} {{‘view.productPrice.basic.withVat’ | trans}} ({{basicProductPrice.vat}} & percnt;)
{% endif%} 56 x 10 шт.
Добавить в сравнение Сравнить
{% if isAdded%} {% if forProductItem%} {{‘view.addToCompare. basic .buttonRemoveFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToCompare.basic.buttonRemove.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ вид .addToCompare.basic.buttonRemove ‘|trans({},’specable’)}} {{‘ представление.addToCompare.basic.buttonRemove.mobile ‘|trans ({},’spekable’)}} {% endif%} {% else%} {% if forProductItem%} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({}, ‘speckable’)}} {{‘view. addToCompare.basic.buttonAdd.mobile’ | trans ({}, ‘speckable’)}} {% else%} {{‘view.addToCompare.basic. buttonAdd ‘| trans ({},’ speckable’)}} {{‘ view.addToCompare.basic.buttonAdd.mobile ‘| trans ({},’ speckable’)}} {% endif%} {% endif%}
{% endif%}
{% if forProductItem%} {{‘view.addToFavourites.basic.buttonAddFull ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% else%} {{‘ просмотр .addToFavourites.basic.buttonAdd ‘| транс ({},’ пятнистый’)}} {{‘ view.addToFavourites.basic.buttonAdd.mobile ‘| транс ({},’ пятнистый’)}} {% endif%}
Добавить оптом в корзину Добавить оптом в корзину
Показать:
12 24 50 100 / sol;
90 032 27 90 033
товаров {% для linkView в onPageLinkViews%} {{linkView.текст}} {% endfor%} & sol;
{{totalProducts}}
{{‘page. productList.totalProducts’ | trans}} {% endif%} {{‘view.productComparisonBrowser.compareButton’ | trans}} {% endif%}.
Кабели Ethernet, кабели RJ45 — низкие цены и сотни мнений в Media Expert
Кабель EthernetЭффективный доступ к сети теперь является приоритетом. Все мечтают о высокоскоростном Интернете, как дома, так и на рабочих местах и в офисах. Именно поэтому были созданы сетевые кабели, т. е. кабели Ethernet , которые позволяют подключать устройства, в том числе и компьютер, к вышеупомянутой сети. Изобретенные в 1970-х годах в США, они сейчас лидируют во всем мире.Что стоит знать о них?
Что такое кабель Ethernet? Кабель Ethernet, позволяющий подключать компьютер к сети, бывает разных видов. Это проводное соединение считается доминирующей сетевой технологией и постоянно совершенствуется. Кабели Ethernet облегчают связь устройств через определенные протоколы. С его помощью пользователь компьютера или ноутбука может без перерыва пользоваться сетью. Этот кабель также подходит для другого оборудования, например, для соединения принтеров и других офисных устройств.
Существует несколько типов кабелей Ethernet, включая типы A и B. У них разные концы. Также они используются для подключения телевизоров, приставок и локальной сети. Это своего рода витая пара, которая передает информацию между несколькими устройствами. Кабель Ethernet типа А имеет специальное расположение проводов в следующем порядке: зеленый-белый, зеленый, оранжевый-белый, синий, сине-белый, оранжевый, коричневый-белый и коричневый. С другой стороны, в кабеле Ethernet типа B провода расположены парами: оранжевый-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричневый-белый, коричневый.
Типы кабелей RJ 45 Кабели Ethernet имеют различные уровни экранирования. Это параметр, который показывает помехоустойчивость данной модели. Кроме того, кабели этого типа можно разделить на тип UTP, с неэкранированной витой парой, полностью экранированный FTP, и STP и S/FTP, у которых витая пара полностью экранирована, а также экранированы отдельные жилы. Одним из самых популярных разъемов Ethernet является Ethernet RJ45. При его покупке также стоит учитывать и другие параметры, например длину.Некоторые модели даже более 5 метров! Итак, давайте настроим их на расстояние между вашими устройствами.
Кабель Ethernet обеспечивает стабильную передачу данных. Он отвечает за доступ в сеть и возможность пользоваться высокоскоростным интернетом. Кроме того, кабели Ethernet отлично устраняют помехи, которые часто возникают при подключении Wi-Fi. При выборе кабелей Ethernet учитывайте их длину, параметр экранирования, тип (А или В) и цвет витой пары.Лучше всего выбирать модели серого цвета, которые не бросаются в глаза. Кроме того, стоит выбирать кабели от известного производителя, предлагающего качественную продукцию, устойчивую к помехам и механическим повреждениям. Благодаря этому кабель Ethernet прослужит вам долгие годы!
Сетевой кабель предназначен для подключения устройств с сетевым интерфейсом, т.е. ноутбуков, ПК, RTV к локальным сетям LAN и сети Интернет. Кабель RJ45 — удобный способ использования всех устройств.Кабели имеют разную длину, адаптированную к индивидуальным потребностям пользователей. Они доступны по привлекательной цене — от 20 злотых. При покупке стоит обратить внимание на длину и материал, из которого она изготовлена.
Сетевые кабели соединяют и передают данные и информацию между компьютерами, маршрутизаторами, коммутаторами и сетями хранения данных. Они являются средой или средой, через которую проходят данные. Поэтому они выполняют очень важную функцию. Существуют различные варианты кабелей связи, и подходящий тип зависит от структуры и топологии общей архитектуры системы.
На что следует обратить внимание при покупке кабеля Ethernet? Необходимо сделать кабель Ethernet. Как правило, трубы изготавливаются из пластика. В середине кабеля есть провода, которые скручены для передачи сигнала. Прочность кабелей имеет решающее значение для правильного функционирования сети. При покупке также обратите внимание на гарантийный срок. Продавцы обычно предлагают до 24 месяцев. Отдельные типы кабелей отличаются внешней и внутренней оболочкой, а также клеммой.Перед покупкой убедитесь, что кабели подходят к оборудованию, которое вы хотите подключить. Смотрите также товары из категории: кабели SATA, кабель VGA, кабель MOLEX, кабель DisplayPort, кабель DVI и кабель для принтера.
.Вилки
RJ45 — разъемы для интернет-кабеля Ethernet
Интернет быстро стал неотъемлемой частью жизни каждого. Когда мы хотим использовать его в большем масштабе, нам нужны дополнительные аксессуары. Это напр. с передовым оборудованием RTV – для обеспечения качества приема стоит использовать проводное подключение к сети. Штекер Ethernet позволяет создавать множество электрических установок, но для этого у вас должны быть устройства, поддерживающие сеть Ethernet.
Самые популярные коннекторы для интернета и телефонных кабелей
Когда мы собираемся подключить компьютер к сети или подключить телевизор к ноутбуку, нам понадобится соответствующий кабель. Для того, чтобы этот шнур подходил к розетке, он должен заканчиваться правильной вилкой. Стандартный штекер для интернет-кабеля представляет собой разъем RJ45, также известный для краткости как Registered Jack Type 45. Этот небольшой элемент соединяет проводку клиента с проводкой телекоммуникационной компании. Наконечник RJ45 обычно используется для подключения модема, но не у всех.
Обычно RJ45 обычно называют синонимом штекера 8P8C — многие люди считают его одним и тем же, т.е. разъемами, используемыми в кабелях Ethernet. Хотя они очень похожи, с технической точки зрения не следует их путать друг с другом. Вилка RJ45 не подойдет к классической розетке 8P8C из-за дополнительного выступа; поэтому он может быть совместим не со всеми модемами. Оба разъема имеют 8 контактов и место для 8 контактов.
В магазине Ограбление.pl мы также находим телефонные вилки, предназначенные для специальных задач, известные как вилки RJ12 или 6P6C, а также RJ14 (6P4C). Эти популярные разъемы имеют 6 и 4 контакта соответственно, и мы используем их при концевой заделке кабелей для различных телефонных устройств. Мы также различаем другие типы вилок RJ; число, следующее за буквенным обозначением, определяет количество контактов и тип сигналов.
Различные типы вилок для интернет-кабеля
Вилка RJ45 доступна в различных вариантах.Он должен быть адаптирован к используемому кабелю. Кабели, которые мы используем, различаются по своему назначению и свойствам. Наиболее распространенными являются UTP, STP и FTP. Сетевой кабель UTP представляет собой кабель с неэкранированной витой парой, который часто используется в ИТ-сетях. Категория используемого кабеля UTP влияет на скорость загрузки.
Для домашних хозяйств и малого бизнеса чаще всего используется категория 5е, в более новых зданиях и более крупных объектах стоит выбрать категорию 6. Кабель и вилка RJ45 категории 6 обеспечивают высокую производительность и надежность. Чем выше категория, тем выше пропускная способность. Компьютерная розетка, кабель и разъем должны быть одной категории, а также соответствовать экранированию.
Второй тип, STP (Shielded Twisted Pair), представляет собой кабель с экранированной витой парой – он имеет оплетку и заземлен; Сама витая пара и все пары проводов экранированы. С другой стороны, кабель FTP (Foiled Twisted Pair) имеет экран из фольги и заземление. Эти два решения хорошо работают в местах, где мы имеем дело с электромагнитными помехами.
Сквозные соединения
Установщики ценят проходные соединители: система Pass Through облегчает получение клеммы, поскольку можно равномерно продеть все провода через вилку. Возможность контролировать порядок их укладки перед затяжкой также способствует более легкому монтажу. Для изготовления сквозной заглушки необходим специальный обжимной инструмент.
Высочайшее качество обеспечивается экранированным сквозным штекером RJ45. Экранирование означает, что мы можем рассчитывать на лучший прием сигнала.Сквозное отверстие облегчает монтаж и отвечает за более точное зажатие проводов. Стоит отметить, что в домашних условиях может быть достаточно неэкранированного разъема UTP, но если мы ищем более продвинутое решение, экранирование будет полезным.
Дополнительные аксессуары для вилок
Вилка RJ45 может быть защищена цветным чехлом из мягкого пластика — это предотвращает попадание пыли и влаги, а также случайную поломку зажима. Конструкция крышки вилки требует установки ее на кабель до затягивания вилки на витой паре.Гибкость материала наших цветных крышек позволяет использовать их с различными кабелями: UTP, STP и FTP. Они доступны в различных цветах. .
| Вилка RJ45 / 8P8C категории 6, экранированный витой кабель STP AWG24-27 | |||
| Каталожный номер: 47155 | |||
| Фотографии предлагаемых товаров (реальные) — нажмите на фото для увеличения | |||
| Описание товара | |||
| Штекер 8P8C (8-позиционный 8-контактный), также называемый RJ45, представляет собой восьмиконтактный разъем, используемый в телекоммуникационных установках и компьютерных сетях. Вилка имеет восемь штырьков, которые забиваются через изоляцию в жилы обжимаемого при обжатии провода. | |||
| Предлагаемая вилка предназначена для монтажа на экранированную витую пару ФТП (СТП) диаметром в диапазоне 5,0~6,0мм и толщиной провода (диаметр с изоляцией) в диапазоне 0,85~1,03мм, что соответствует внутреннему диаметру жил (без изоляции) в диапазоне AWG24-27 ( 0.5-0,4мм) хотя иногда встречаются кабели AWG23 (0,6мм) с диаметром жилы с изоляцией | |||
| Внимание! Вилка рассчитана на кабели с максимальным диаметром жил с изоляцией 1,03мм — в вилке такой конструкции из-за ограничений по габаритам невозможно поставить 8 жил большего диаметра. Пожалуйста, проверьте диаметр проводника вашего кабеля перед покупкой, потому что витые пары кат. 6 с толщиной изоляции более 1,03 мм. Мы также предлагаем вилки другой конструкции – рассчитанные на провода толщиной до 1,6 мм. Для установки вилки на кабель необходим специальный зажимной инструмент, который при обжиме забивает штыри вилки в жилы правильно подготовленного кабеля и фиксирует вилку на кабеле. 90 136 | |||
| Мы предлагаем широкий ассортимент инструментов для обжима разъемов RJ — как предназначенных для одного типа разъемов, так и универсальных для различных типов.Вы можете найти их в нашем предложении, введя Обжимной инструмент для разъемов RJ в поисковую систему в каталоге продукции . | |||
| Технические характеристики | |||
| Тип штекера: RJ45/8P8C кат.6, класс Е, диапазон 250МГц, STP (экранированный) для круглого кабеля (витая пара) Материал: корпус из поликарбоната, экран луженый, позолоченные контакты из фосфористой бронзы, слой золота 6 микродюйм (0. 15 мкм) Тип многожильного провода: AWG 24 ~ 27 (провод Ø 0,4 ~ 0,5 мм, Ø провода в изоляции 0,85 ~ 1,03 мм) Размеры (длина, ширина, высота): 22/12 / 13 мм Диаметр вставляемого провода: 5 ~ 6 мм Вес 1 штекера: прибл. 3 г | |||
| Контакт | |||
| Интернет-адрес: www.stratos.pl Эл.Kasprowicza 107 (на территории SP 223, ок. 200 м от станции метро Wawrzyszew) Проверьте, как туда добраться (нажмите): карта доступа | |||
.
РАЗЪЕМ RJ1 END RJ45 (1000 ШТ.) ДЛЯ СЕТЕВЫХ КАБЕЛЕЙ UTP / STP
- Самый популярный штекер Ethernet — RJ45 имеет множество применений. Узнайте, что можно сделать с 1000 штук в упаковке!
Совершенно новые высококачественные наконечники RJ-45 8P8C в количестве 1000 штук! Идеально подходит для построения домашних и районных компьютерных сетей, патч-кордов, инсталляций внутренней связи, мониторинга и любых других инсталляций этого типа. Он идеально подходит для коротких расстояний, где нет сильных электромагнитных помех.Заглушки подходят как для скрытого монтажа, так и для накладного монтажа внутри и снаружи помещений. Это самый популярный тип разъема для телекоммуникаций / ИКТ!
Характеристики и спецификация продукта:
- Восьмиконтактный стандартный разъем, наиболее часто используемый для оконцевания кабелей витой пары (UTP, STP и т. д.).
- Наиболее популярен в качестве базового интерфейса для построения проводных компьютерных сетей в стандарте Ethernet .
- Позолоченные контакты для лучшего контакта с розеткой и меньшей потери сигнала.
- Прекрасно взаимодействуют с кабелями Ethernet различных типов, например, UTP, FTP, STP.
- Насадки изготовлены из прочного пластика, что обеспечит длительный срок их использования без необходимости их замены и повторного зарабатывания насадок!
- Изготовлены из прозрачного пластика, что позволяет легко проверить правильность сборки и просмотреть все провода кабеля Ethernet!
- В упаковке целых 1000 штекеров!
Смело размещайте заказ!
12 месяцев
На этот продукт распространяется гарантия Centerdi. Подробнее о гарантийном и сервисном обслуживании товара вы можете узнать ЗДЕСЬ .
Нужна помощь? У вас есть вопросы? Задайте вопрос и мы тут же ответим, публикуя самые интересные вопросы и ответы для других.
Задать вопрос о товаре
Отзывы о КОННЕКТОР RJ1 RJ45 (1000 ШТ.) ДЛЯ КАБЕЛЯ ТИПА UTP / STP LAN
5.00
Количество выданных мнений: 3
Нажмите на рейтинг, чтобы отфильтровать отзывы
Все в порядке.Рекомендую.
11.02.2018
Кшиштоф, Малкиня Гурна
Дешево и быстро. Очень хорошие советы.
2017-10-31
Przemysław, Leszno
Дешевле сразу нигде не нашел. Очень хорошие советы.
23.03.2016
Кшиштоф, Белосток
.
Сетевой USB-адаптер RJ45 Кабель LAN K-02 — Товары — BLOW
Внешний сетевой адаптер с разъемом USB и разъемами RJ45, предназначенный для всех типов компьютеров с портом USB. Качественный адаптер позволяет быстро подключаться к Интернету через сетевой кабель. Идеальное решение для компьютеров/ноутбуков, у которых отсутствует разъем для сетевой карты.
Сетевая карта адаптирована для работы со скоростью 10/100 МБ/с.Это обеспечивает быструю передачу данных и доступ в Интернет. Это дает возможность бесплатного серфинга и развлечений в Интернете.
Универсальное использованиеАдаптер Ethernet позволяет подключать сетевой кабель RJ45 к ноутбукам, ультрабукам и настольным компьютерам через порт USB. Он соответствует стандартам USB 2.0/1.1 и позволяет передавать файлы через порт Ethernet.
Автоматическая установкаЧтобы устройство начало работать, его достаточно подключить к USB-порту любого настольного или портативного компьютера.Подключение Plug & Play гарантирует немедленную установку в Windows XP/Vista/7/8/10 и Mac OS/Linux.
Всегда под рукой Устройство очень удобное и компактное. Благодаря небольшому размеру и весу его можно брать с собой куда угодно без каких-либо ограничений. Он не займет много места в кармане, сумке или рюкзаке.
| Стандарт | IEEE 802.3, 802.3U, 802.3ab | |
| разъем | USB | |
| Power | 2,5-3.3V | |
| сетевой разъем | RJ45 | |
| RAM | 20KB SRAM для RX и TX | |
| Вес | 118 G | 118 G |
| совместимость | Windows XP / Vista / 7/8/10 и Mac OS / Linux | |
| Установка |
.
Что такое кабель RJ45? Распиновка и типы (Patch, Crossover и др.
)Кабели CAT, широко известные как кабели RJ45, используются в LAN (локальной сети) для Интернета или передачи данных. Они доступны в различных категориях, таких как CAT5, CAT6 и т. Д. А также имеют разные типы, такие как прямой кабель (соединительный кабель) и перекрестный кабель.
В этой статье мы подробно обсудим кабель RJ45. Мы также увидим различные типы кабелей Ethernet и рассмотрим скорости, поддерживаемые различными кабельными стандартами.
Содержание
- Что такое кабель RJ45? (кабель Ethernet)
- Типы кабелей, используемых в разъемах RJ45
- Типы кабелей витой пары на основе стандартов проводки
- Какие существуют категории кабелей витой пары?
- RJ45 и CAT6 — это одно и то же?
- Применение кабелей RJ45
Что такое кабель RJ45? (кабель Ethernet)
Кабель RJ45 состоит из 8 проводов разного цвета и подключается к головке разъема. Один конец кабеля подключается к порту на вашем ноутбуке, а другой конец подключается к маршрутизатору или модему для передачи сигналов.
Этот стандарт известен как 8P8C (8-контактный 8-контактный). 8 кабелей используются как 4 пары. Этот набор кабелей экранирован вместе как витые пары, которые известны как кабели с витой парой.
Примечание: Для Ethernet требуется только две пары проводов, т. е. оранжевая и зеленая для подключения к Интернету. Две другие пары, то есть синяя и коричневая, используются в качестве ISDN или телефонных соединений.
Позволяет выполнять несколько подключений с помощью одного разъема, из-за чего RJ45 изначально назывался модульным разъемом. Разъем поставляется с язычком для ориентации, который помогает в правильном подключении.
Тип кабелей, используемых в разъемах RJ45
В разъеме RJ45 используются кабели с витой парой. Эти кабели с витой парой доступны в виде неэкранированной витой пары и экранированной витой пары.
Неэкранированная витая пара (UTP)
- Состоит из 4 пар проводов с цветовой маркировкой, скрученных вокруг друг друга. Это сделано для предотвращения электромагнитных помех и искажения сигнала.
- Используется в домашних и офисных сетях.
Экранированная витая пара (STP)
- Похожа на экранированную витую пару, но имеет дополнительный уровень защиты от электромагнитных помех.
- Используется в промышленных целях.
Типы кабеля витой пары на основе стандартов проводки
Кабель Ethernet может быть подключен с использованием двух разных стандартов проводки, т. е. 568A и 568B. Разница между этими двумя стандартами заключается в порядке расположения пар внутри кабеля. На основании этих стандартов различают два типа витой пары:
Прямой кабель (соединительный)
Когда два конца кабеля Ethernet соединены с использованием одного и того же стандарта (либо 568A, либо 568B), такой кабель называется прямым или соединительным кабелем. Обычно используется для соединения двух разнородных устройств. Например ноутбук к модему.
Распиновка прямого кабеля RJ-45
Распиновка прямого кабеля RJ-45 Как видно на рисунке выше, оба разъема на концах кабеля имеют одинаковый стандарт (здесь показан T568-B).
Перекрестный кабель
Когда два конца кабеля Ethernet соединены с использованием противоположных стандартов (один конец 568A, а другой конец 568B), такой кабель называется перекрестным. Обычно он используется для соединения двух одинаковых устройств вместе. Например ноутбук к другому ноутбуку.
Распиновка прямого кабеля RJ-45
Распиновка перекрестного кабеля RJ-45Как видно на рисунке выше, оба разъема на концах кабеля имеют разные стандарты. Одна сторона кабеля подключается по стандарту T568-B, а другая — по стандарту T568-A.
Какие существуют категории кабелей с витой парой?
В витой паре используются пять основных категорий: CAT3, CAT5, CAT6, CAT7 и CAT8. Из них провода CAT5 и CAT6 обычно используются с разъемами RJ45. Разница в категориях заключается в максимальной скорости, которую они могут развивать без каких-либо помех. В таблице ниже указана максимальная скорость, обеспечиваемая каждой категорией.
| Категория | Максимальная скорость |
| CATEGORY 3 (CAT3) | 10 Mbps |
| CATEGORY 5 (CAT5) | 100 Mbps |
| CATEGORY 5e (CAT5e) | 1 Gbps (Enhanced) |
| CATEGORY 6 ( CAT6) | 1 Гбит / с (10 Гбит / с, если используется с кабелем длиной менее 100 метров) |
| Категория 6E (CAT6E) | 10 Гбит / с (Augmented) |
| Категория 7 (CAT7) | 593 |
| Категория 7 (CAT7) | 555551 100093 |
| 7 (CAT7) | 5555555555551 100093|
| 7 (CAT7) | 85555555559 |
| 7 (CAT7) | 555555559 10. |
| 7. Добавлено экранирование проводов) | |
| КАТЕГОРИЯ 8 (CAT8) | 40 Гбит/с (расстояние до 30 метров) |
Являются ли RJ45 и CAT6 одинаковыми?
Нет, RJ45 и CAT6 — это не одно и то же. RJ45 — это разъем, а CAT6 (КАТЕГОРИЯ 6) — это модель кабелей с витой парой. Но кабели CAT обычно называют кабелями RJ45 или кабелями Ethernet.
Применение кабелей RJ45
Кабели RJ45 обычно используются в соединениях Ethernet. Тем не менее, они полезны и для других приложений. Например: 9
Что такое перекрестный кабель и как он работает?
Автор Крис Одогву
Делиться Твитнуть Делиться Электронная почта
Кабели Ethernet и перекрестные кабели похожи, но в то же время разительно отличаются друг от друга. Если вы не уверены в разнице, вот что вам нужно знать.
Для соединения двух сетей одного типа требуется кабель для передачи сигнала. То же самое относится и к сетям различных устройств. Использование обычного кабеля Ethernet может привести к сбою или неправильному толкованию данных.
Здесь в дело вступает перекрестный кабель. Перекрестный кабель удобен для прямого подключения двух одинаковых устройств. В этой статье мы подробно обсудим перекрестные кабели, включая то, для чего используются перекрестные кабели, как идентифицировать перекрестные кабели и чем перекрестные кабели отличаются от кабелей Ethernet.0003
Что такое перекрестный кабель?
КабелиCrossover очень похожи на обычные кабели Ethernet, но они уникальны. В отличие от кабеля Ethernet, перекрестные кабели имеют специальную проводку, разработанную с обратным путем для передачи сигнала. Выбор проводки Ethernet во временных сетевых ситуациях мешает системе работать должным образом.
Перекрестные кабели лучше всего подходят для прямого подключения к сети. Если вы соединяете сетевой коммутатор и периферийное устройство, вам не следует использовать перекрестные кабели. Кабель Ethernet лучше всего подходит для этого сценария из-за его сложных методов подключения. В перекрестном кабеле используется совершенно другой процесс подключения, при котором сигналы принимаются, но отправляются в обратном направлении к обеим конечным точкам.
Когда-то кабель Ethernet был в моде и использовался для разных целей. Но у ИТ-специалистов возникли проблемы при попытке соединить сети одного хоста. Чтобы решить эту проблему, были введены перекрестные кабели. В этой проводной системе конечные точки отправляют сигналы через периферийное устройство, чтобы избежать проблем, связанных с соединением одного провода для передачи и доставки сигналов.
Для чего используются перекрестные кабели?
Модель перекрестной проводки включает специальную систему проводки для прямого подключения к сети. Это позволяет вам соединить два промежуточных устройства без коммутатора или маршрутизатора между ними. Это почти то же самое, что и прямой кабель, только некоторые провода пересекаются в одной точке.
Контакты вывода данных на разъеме A соединены с контактами ввода данных на разъеме B, чтобы полученные сигналы можно было без проблем передавать обратно.
Однако правило разрешает использовать эту проводку только для сетей с одним хостом. Эти кабели без проблем передают сигналы, поддерживая сложную передачу данных между электронными устройствами, сетями и маршрутизаторами.
Чем перекрестный кабель отличается от кабеля Ethernet?
Различные типы кабелей используются для определенных целей. При отличии перекрестного кабеля от кабеля Ethernet всегда следует помнить о системе проводки. И первый, и второй применяют принципы T568A и T568B для проводки.
EIA, ANSI и TIA охватывают эти два метода подключения кабелей Ethernet. В то время как широко используемый кабель поддерживает метод разводки T568A для обоих разъемов (A и B), перекрестные кабели состоят из стандарта T568A для разъема A и стандарта T568A для разъема B. Кроме того, цветовая схема для обоих кабелей отличается, слегка изменена в способ, которым вы можете отличить одно от другого.
Как определить перекрестный кабель?
Теперь вы знаете, что такое перекрестный кабель, и вам нужен такой для краткого сетевого сценария, но вы не можете определить его. Это понятно. Ethernet и перекрестная проводка похожи друг на друга, поэтому вот как вы можете отличить их друг от друга с первого взгляда.
Перекрестный кабель состоит из восьми отдельных жил с двумя парами, переброшенными с одного конца на другой. Большинство перекрестных кабелей имеют красную маркировку с надписью «Кроссовер» на одной части, и они следуют последовательному шаблону, отличному от обычного кабеля Ethernet.
Правильное использование перекрестных кабелей
Кабели Ethernet популярны и просты в использовании, но в некоторых случаях они не подходят. Лучше использовать перекрестный кабель для прямого подключения сетевых устройств через обычный порт.
Чтобы быть в большей безопасности, вы должны быть уверены в условиях и требованиях к проводке, прежде чем использовать перекрестный кабель для проводки. Неправильное использование не только является пустой тратой времени и усилий, но также может подвергнуть ваши устройства опасности.
12 полезных способов повторного использования старого маршрутизатора (не выбрасывайте его!)
Читать Далее
Делиться Твитнуть Делиться Эл. адрес
Связанные темы
- Описание технологии
- Ethernet
- Управление кабелями
- Сетевые советы
Об авторе
Крис Одогву (опубликовано 130 статей)
Крис Одогву стремится делиться знаниями через свои письма. Обладая более чем 10-летним опытом работы писателем, он овладел искусством упрощения самых сложных тем для облегчения понимания. Он имеет степень магистра в области массовых коммуникаций (специальность «Связи с общественностью и реклама») и степень бакалавра в области массовых коммуникаций.
Еще от Криса Одогву
Подпишитесь на нашу рассылку
Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!
Щелкните здесь, чтобы подписаться
Что такое перекрестный кабель Ethernet? (с картинками)
`;
Р. Кейн
Перекрестный кабель Ethernet соединяет два компьютера напрямую через порты Ethernet, позволяя компьютерам передавать или совместно использовать данные без необходимости построения сети. Перекрестный кабель устраняет необходимость в сетевом оборудовании, поскольку напрямую подключает терминалы Ethernet компьютеров. Перекрестный кабель Ethernet подключается иначе, чем стандартный кабель Ethernet, предназначенный для подключения к сетевому маршрутизатору-концентратору или коммутатору. Этот перекрестный кабель необходим для соединения двух компьютеров без сетевого оборудования.
Самым большим преимуществом прямого соединения двух компьютеров является то, что это занимает всего несколько секунд и не требует специальных знаний или программного обеспечения. Просто подключите один конец перекрестного кабеля Ethernet к сетевому порту одной машины, а другой конец — к порту другой машины. После подключения компьютеры могут «видеть жесткие диски друг друга» и обмениваться данными так же легко, как переходить с флэш-накопителя на жесткий диск, только быстрее. Это отличный способ поделиться большими файлами или большими объемами данных, таких как музыка или библиотеки цифровых изображений. Это также полностью конфиденциально, потому что данные не передаются по сети.
Недостатком использования перекрестного кабеля Ethernet является то, что две машины соединены физическим кабелем, поэтому они должны находиться достаточно близко друг к другу. Другим потенциальным недостатком является отсутствие дополнительных встроенных средств безопасности, как в сети. После того, как два компьютера соединены напрямую, пользователи могут получить доступ ко всему на любом компьютере, который не защищен отдельно с помощью активных разрешений операционной системы или шифрования. Это не проблема, когда пользователь владеет обеими системами, но если дети, например, используют перекрестный кабель Ethernet для подключения персонального компьютера к компьютеру мамы или папы, финансовые записи или другие личные папки должны быть защищены от доступа с помощью шифрования или другие средства.
10BASE-T и 100BASE-TX используют пару проводов для отправки и вторую пару для приема, всего четыре пары для соединения двух компьютеров. Следовательно, каждый конец кабеля имеет восемь проводов и соответствующие выводы. Пара передачи каждого устройства должна соответствовать паре приема на противоположном устройстве. В сети это пересечение осуществляется внутри сетевого оборудования. В перекрестном кабеле Ethernet это делается внутри самого провода. Стандартные кабели Ethernet не пересекаются и иногда называются «прямыми» кабелями.
доступны в большинстве магазинов электроники и стоят совсем недорого. Можно также создать свой собственный перекрестный кабель Ethernet, купив кабель соответствующей категории в катушке, а затем подключив разъемы RJ45 на обоих концах. Схемы подключения есть в сети.
Руководство по прокладке кабелей для портов консоли и AUX
вспомогательные (AUX) порты. Маршрутизаторы Cisco имеют DCE/DTE на базе RJ-45 или DB-25. консоль и порты AUX. Вы можете подключить либо терминал (DTE), либо модем (DCE). в эти порты. В любом случае вам потребуется как кабель RJ-45, так и Разъем RJ-45-to-DB-25 или RJ-45-to-DB-9.
Требования
Особых требований к этому документу нет.
Используемые компоненты
Этот документ не ограничивается конкретным программным и аппаратным обеспечением версии.
Соглашения
См. Сиско Технические советы Условные обозначения для получения дополнительной информации о документе соглашения.
В таблице в этом разделе перечислены серии маршрутизаторов Cisco и соответствующую консоль и порты AUX.
| Маршрутизатор | Консольный порт | Кабель консольного порта | Дополнительный порт | Кабель порта AUX |
|---|---|---|---|---|
| 600 | RJ-45 (управление порт) | RJ-45 Свернутый / RJ-45 к гнезду DB-9 | н/д | н/д |
| 700 | РДЖ-45 | RJ-45 Прокат | н/д | н/д |
| 800 | РДЖ-45 | RJ-45 Прокат / RJ-45 к гнезду DB-9 | н/д | н/д |
| 1000 | РДЖ-45 | RJ-45 Прокат | н/д | н/д |
| 1600 | РДЖ-45 | RJ-45 Прокат / RJ-45 к гнезду DB-9 | н/д | н/д |
| 1700 | РДЖ-45 | RJ-45 Прокат / RJ-45 к гнезду DB-9 | РДЖ-45 | RJ-45 Прокат |
| 2500 | РДЖ-45 | RJ-45 Прокат | РДЖ-45 | RJ-45 Прокат |
| 2600 | РДЖ-45 | RJ-45 Прокат | РДЖ-45 | RJ-45 Прокат |
| 3600 | РДЖ-45 | RJ-45 Прокат | РДЖ-45 | RJ-45 Прокат |
| MC3810 | РДЖ-45 | RJ-45 Прокат | РДЖ-45 | RJ-45 Прокат |
| 4000 | ДБ-25 ДСЕ | 232 рупий / RJ-45 Прокат | ДБ-25 ДТЭ | 232 рупий / RJ-45 Прокат |
| AS5200/5300 | RJ45 | RJ-45 Прокат | РДЖ-45 | RJ-45 Прокат |
| AS5400 | РДЖ-45 | RJ-45 Прокат | РДЖ-45 | RJ-45 Прокат |
| AS5800 | ДБ-25 ДСЕ | 232 рупий / RJ-45 Прокат | ДБ-25 ДТЭ | 232 рупий / RJ-45 Прокат |
| 7100/7200/7300 | РДЖ-45 | RJ-45 Прокат | РДЖ-45 | RJ-45 Прокат |
| 7200 | ДБ-25 ДСЕ | 232 рупий / RJ-45 Прокат | ДБ-25 ДТЭ | 232 рупий / RJ-45 Прокат |
| 7500 | ДБ-25 ДСЕ | RS 232 / RJ-45 Свернутый | ДБ-25 ДТЭ | 232 рупий / RJ-45 Прокат |
| 12000 | ДБ-25 ДСЕ | RS 232 / RJ-45 Свернутый | ДБ-25 ДТЭ | 232 рупий / RJ-45 Прокат |
Перед подключением терминала к консольному порту настройте терминал, соответствующий порту консоли маршрутизатора, как показано здесь:
Маршрутизаторы Cisco имеют три типа разъемов консоли и разъемов AUX. В таблице этого раздела перечислены эти типы:
РДЖ-45
ДБ-25 ДСЕ
ДБ-25 ДТЭ
Существует три типа разъемов RJ-45-DB-25:
Стиль DCE (модем)
Стиль DTE
Стиль DCE (без модема)
Каждый из этих стилей играет свою роль. Как правило, DTE предназначен для терминалы, DCE (модем) для модемов, а DCE (немодем) устарел.
Примечание. Переместите контакт 6 на контакт 8, если вы хотите изменить стиль DCE (без модема) на стиль DCE (модем).
Консоль и разъемы AUX для маршрутизаторов Cisco
| Соединитель | Графика |
|---|---|
| РДЖ-45 | |
| ДБ-25 ДСЕ | |
| ДБ-25 ДТЭ |
Кабель для консоли и порта AUX:
Кабели RJ-45
Прямой кабель RS 232
В продуктах Cisco используются следующие типы кабелей RJ-45:
Прямоточный
Кроссовер
Прокат
RJ-45 к гнезду DB9
Cisco не предоставляет эти кабели. Эти кабели широко доступны
из других источников. Консольный кабель обычно входит в комплект поставки.
Комплект консольных кабелей.
Примечание. Консольный порт не поддерживает управление модемом или аппаратный поток. контроль.
Как определить кабель RJ-45
Чтобы определить тип кабеля RJ-45, возьмитесь за два конца кабель рядом друг с другом, чтобы вы могли видеть цветные провода внутри концов, как показано здесь:
Существует три типа широко используемых кабелей RJ-45: прямой, перекрестный и прокатился. Держите два конца кабеля RJ-45 рядом. Есть восемь цветные полоски или булавки на каждом конце. Если порядок цветных булавок одинаково на каждом конце, кабель прямой. Если порядок цветов обратный на каждом конце кабель свернут.
Изучите последовательность цветных проводов, чтобы определить тип RJ-45. кабель. В этом разделе объясняется, как вы можете это сделать.
Прямой кабель
В прямом кабеле цветные жилы расположены в той же последовательности
на обоих концах кабеля.
Прямой кабель
Прямой (Ethernet) кабель RJ-45 Распиновка
| Сигнал | RJ-45 контакт | Штырь RJ-45 | Сигнал |
|---|---|---|---|
| Тх+ | 1 | 1 | Тх+ |
| Тх- | 2 | 2 | Тх- |
| Rx+ | 3 | 3 | Rx+ |
| – | 4 | 4 | – |
| – | 5 | 5 | – |
| Прием – | 6 | 6 | Прием – |
| – | 7 | 7 | – |
| – | 8 | 8 | – |
Перекрестный кабель
В перекрестном кабеле первый (крайний левый) цветной провод на одном конце
кабель — это третий цветной провод на другом конце кабеля.
Перекрестный кабель
Разводка перекрестного (Ethernet) кабеля RJ-45
| Сигнал | Штырь RJ-45 | Штырь RJ-45 | Сигнал |
|---|---|---|---|
| Тх+ | 1 | 3 | Rx+ |
| Тх- | 2 | 6 | Прием – |
| Rx+ | 3 | 1 | Тх+ |
| – | 4 | 4 | – |
| – | 5 | 5 | – |
| Прием – | 6 | 2 | Тх- |
| – | 7 | 7 | – |
| – | 8 | 8 | – |
Свернутый кабель
В скрученном кабеле цветные жилы на одном конце кабеля находятся в
обратная последовательность цветных проводов на другом конце кабеля.
Скрученный кабель
Выводы скрученного кабеля
| Сигнал | Штырь RJ-45 | Штырь RJ-45 | Сигнал |
|---|---|---|---|
| – | 1 | 8 | – |
| – | 2 | 7 | – |
| – | 3 | 6 | – |
| – | 4 | 5 | – |
| – | 5 | 4 | – |
| – | 6 | 3 | – |
| – | 7 | 2 | – |
| – | 8 | 1 | – |
Примечание. CAB-OCTAL-ASYNC, 8-портовый адаптер RJ-45, который используется с
2509, 2510, 2511 и 2512 — то же, что и скрученный кабель.
RJ-45 — гнездо DB-9*
Этот кабель также известен как кабель управления .
*Cisco поставляет этот кабель для серий 600, 800, 1600 и 1700. Маршрутизаторы.
Прямой кабель RS 232
На этом рисунке показан последовательный кабель CAB-R23= (номер детали 74-0173), который является общим последовательным кабелем для всех платформ маршрутизатора:
Оба конца прямого кабеля RS 232 для DB-25 Соединители
Этот кабель имеет гнездовой разъем DB-25 на одном конце и штекерный разъем DB-25.
разъем на другом конце. Любой конец кабеля CAB-R23 может быть
конец или конец сети, в зависимости от того, назначен ли маршрутизатор Cisco как
устройство DCE или устройство DTE. Если маршрутизатор обозначен как устройство DCE,
гнездовой разъем DB-25 — это конец Cisco. Если маршрутизатор обозначен как DTE
устройства, штекерный разъем DB-25 является концом Cisco.
Выводы для прямого кабеля RS 232 (ДБ-25)
| Штыревой разъем DTE | Женские контакты DTE | ||
|---|---|---|---|
| 25 Пин | Сигнал | 25 Пин | Сигнал |
| – | – | ||
| J2-1 | Экран GND | J2-1 | Экран GND |
| J2-2 Экран | ТхД — | J2-2 Экран | ТхД — |
| J2-3 Экран | РхД – | J2-3 Экран | РхД – |
| J2-4 Экран | РТС – | J2-4 Экран | РТС – |
| J2-5 Экран | КТС – | J2-5 Экран | КТС – |
| J2-6 Экран | ДСР – | J2-6 Экран | ДСР – |
| J2-7 Щит | Цепь заземления — | J2-7 Щит | Цепь заземления |
| J2-8 Экран | ДКД – | J2-8 Экран | ДКД – |
| J2-15 щит | ТхС — | J2-15 щит | ТхС — |
| J2-17 щит | RxC – | J2-17 щит | RxC – |
| J2-18 Экран | LTST – | J2-18 Экран | LTST – |
| J2-20 щит | ДТР – | J2-20 щит | ДТР – |
| J2-24 Экран | ТхСЕ — | J2-24 Экран | ТхСЕ — |
Для подключения ПК к маршрутизатору необходимы адаптеры двух типов.
Адаптер RJ-45-to-DB-9
Этот адаптер соединяет маршрутизатор с ПК через COM-порт.
Адаптер RJ-45-to-DB-9
Адаптер RJ-45-to-DB-25
Этот адаптер соединяет маршрутизатор с ПК через последовательный порт.
Адаптер RJ-45-to-DB-25
Вот наиболее распространенные способы подключения консоли к маршрутизатору.
Комбинация для подключения консоли
| Консольный порт | Кабель | Адаптер для ПК | Адаптер для консольного порта |
|---|---|---|---|
| РДЖ-45 | RJ-45 Катаный | ДБ-9/ДБ-25 | Нет |
| ДБ-25 ДСЕ | RJ-45 Катаный | ДБ-9/ДБ-25 | RJ-45-to-DB-25 |
| ДБ-25 ДСЕ | ДБ-25 | Нет | Нет |
| РДЖ-45 | RJ-45-to-DB-9� | Нет | Нет |
� Cisco поставляет этот кабель с моделями Cisco 600, 800, 1600 и 1700. Маршрутизаторы серии.
Эти компоненты нельзя смешивать случайным образом. Вот комбинации, которые работают:
Комбинация для подключения консоли
| Порт | Кабель RJ-45 | Адаптер DB-25 | Прикрепить |
|---|---|---|---|
| AUX/Консоль | Прямо | DCE без модема | ТЕРМИНАЛ |
| AUX/Консоль | Прокат | ДТЭ | ТЕРМИНАЛ |
| AUX/Консоль | Прокат | Модем DCE | МОДЕМ |
| AUX/Консоль | RJ-45-to-DB9 | Нет | ТЕРМИНАЛ |
Это единственные рабочие настройки. Если у вас нет компонентов
вам нужно, используйте таблицу руководства по компонентам RJ-45
заказать их.
В этой таблице показаны выводы для консоли RJ-45 и портов AUX. консольный порт не использует RTS/CTS.
Выводы порта RJ-45
| Сигнал | Консольный порт (DTE) | Скрученный кабель RJ-45 | Адаптер | Адаптер | Сигнал |
|---|---|---|---|---|---|
| РДЖ-45 | Штырь RJ-45 | ДБ-9 Пин | ДБ-25 Пин | ||
| CTS | 1 | 8 | 7 | 4 | РТС |
| ДТР | 2 | 7 | 4 | 20 | ДСР |
| TXD | 3 | 6 | 3 | 2 | RxD |
| Земля | 4 | 5 | 5 | 7 | Земля |
| Земля | 5 | 4 | 5 | 7 | Земля |
| RxD | 6 | 3 | 2 | 3 | TXD |
| ДСР | 7 | 2 | 6 | 8 | ДТР |
| РТС | 8 | 1 | 8 | 5 | CTS |
Сигналы консольного порта
| Пин | Сигнал | Направление | Описание |
|---|---|---|---|
| 1 | Земля | – | Земля |
| 2 | TXD | <-- | Передача данных |
| 3 | RxD | —> | Получить данные |
| 6 | ДСР | —> | Набор данных готов (всегда включен) |
| 7 | Земля | – | Земля |
| 8 | DCD | —> | Обнаружение носителя данных (всегда включено) |
Примечание. Консольный порт не поддерживает управление модемом или аппаратный поток.
контроль.
Сигналы вспомогательного порта
| Пин | Сигнал | Направление | Описание |
|---|---|---|---|
| 2 | TXD | —> | Передача данных |
| 3 | RxD | <-- | Получить данные |
| 4 | РТС | —> | Запрос на отправку (используется для управления оборудованием) |
| 5 | CTS | <-- | Clear To Send (используется для аппаратного управления потоком данных) |
| 6 | ДСР | <-- | Набор данных готов |
| 7 | Сигнальная земля | – | Обнаружение несущей (используется для управления модемом) |
| 8 | CD | <-- | Терминал данных готов (используется только для управления модемом) |
| 20 | ДТР | —> |
Примечание. Дополнительный порт поддерживает аппаратное управление потоком и управление модемом.
Комплект консольного кабеля входит в комплект поставки маршрутизатора. Используйте этот набор, когда вы подключите маршрутизатор к ПК или терминалу.
В комплект кабелей консоли входят следующие элементы:
Консольный кабель RJ-45-to-RJ-45 (синий)
Адаптер RJ-45-to-DB-25 (серый)
Адаптер RJ-45-to-DB-9 (серый)
Примечание. Cisco серии 7200 и Cisco 7301 по умолчанию не поставляются с комплект консольного кабеля. Если требуется консольный кабель, закажите комплект принадлежностей. (номер детали: ACS-2500ASYN).
| Консольный кабель RJ-45–RJ-45 | Адаптер RJ-45-to-DB-25 | Адаптер RJ-45-to-DB-9 |
|---|---|---|
В этой таблице представлены компоненты Cisco RJ-45:
Руководство по компонентам RJ-45
| Стиль | Каталожный номер детали | Каталог Описание | Этикетка | Экранированный? |
|---|---|---|---|---|
| ДТЭ | CAB-500DTF= | РАЗЪЕМ DB-25, ГНЕЗДО DTE | 29-0810-01/29-ДТФ-01 | № |
| ДТЭ | CAB-500DTM= | РАЗЪЕМ DB-25, DTE MALE | № | |
| модем | CAB-25AS-MMOD = | СОЕДИНЕНИЕ КАБЕЛЯ-МОДЕМА К ЭКРАНУ RJ45 | да | |
| модем | CAB-MMOD = | АДП, РДЖ45/ДСУБ | 29-0881-01/29-ММОД-01 | № |
| ДКЭ | CAB-500DCF= | РАЗЪЕМ DB-25, (без модема) DCE ГНЕЗДО | 29-0809-01/29-ДКФ-01 | № |
| ДКЭ | CAB-500DCM = | РАЗЪЕМ DB-25, (без модема) DCE MALE | 29-0808-01/29-ДКМ-0129- 0808-01/29-ДКМ-01 | № |
| нет данных | Свернутый кабель | CABASY, RJ45, МОДУЛЬНЫЙ | 72-0876-01/КАБ-500РЖ | нет данных |
| нет данных | Прямой кабель | –нет в каталоге– | 31-0756-01 | нет данных |
| Кабель для подключения DB-25/DB-9 | ||||
| нет данных | Зависит от роутер* | Кабель RJ-45 — DB-9 «мама» и «все в одном» | 72-3383-01 | нет данных |
| нет данных | КАБ-R23= | Прямой кабель RS 232 | – | нет данных |
| нет данных | Зависит от роутер* | Вилка DB-9 на вилку DB-25 для подключения модема | 29-4043-01 | нет данных |
Первые семь записей — это разъемы DB-25, а последние две —
Кабели RJ-45. Соединители описываются с точки зрения их пола и их роли.
Например, FDTE — это гнездовой разъем DTE, а MMOD — штыревой модем.
разъем стиля и так далее. Помните, что вам нужны экранированные кабели для запуска
на скорости 115,2 кбит/с.
- Техническая поддержка & Документация — Системы Cisco
кабель сетевого администратора 5-в-1
кабель сетевого администратора 5-в-1Ethernet/кроссовер/модем/нуль-модем/Cisco консоль
признакам в премьерном выпуске Make
Нет ничего хуже, чем явиться на объект без правильного кабеля, необходимого для работы. Итак, что такое сетевому администратору, носить с собой несколько громоздких кабелей везде?
Уже довольно давно ношу один CAT5
Ethernet-кабель в моей сумке для ноутбука вместе с «всемирным
кратчайший перекрестный кабель» и разъем RJ45. Это
позволяет мне превратить мой кабель Ethernet в перекрестный кабель
и избавляет от необходимости носить с собой второй длинный
кабель. Удобный, но ничего особенного. Более
в последнее время я работаю со многими сетевыми устройствами
с последовательными консольными портами, включая маршрутизаторы Cisco и
различные другие вещи. Это означает таскание с нулем
модемный кабель в дополнение к нестандартному RJ-45 на DB-9консольный кабель, необходимый для большинства оборудования Cisco.
Но, собрав четыре простых нестандартных адаптера, я теперь есть кабель Ethernet, перекрестный кабель Ethernet, модемный кабель, нуль-модемный кабель и консольный кабель Cisco и все это благодаря одному стандартному кабелю Ethernet. Ан Дополнительным преимуществом является то, что я всегда могу удлинить свой кабель, найти более длинный кабель Ethernet, чем тот, который я ношу в моем сумка. Обычно довольно легко найти длинную сеть Ethernet. кабель, но не так просто найти длинный нуль-модемный кабель.
У вас есть несколько таких кабелей? куда бы ты ни пошел? Вы часто жалеете, что не принесли другой кабель с вами после того, как вы прибыли на место? Вы такой же гик, как я, и думаете, что это просто круто, даже если вы никогда не собираетесь настраивать маршрутизатор в своем продолжительность жизни? Тогда вам нужен сетевой администратор 5-в-1 кабель!
Вот как сделать самому:
Покупайте, попрошайничайте, одалживайте или крадите инструменты и материалы, которые вы потребуется:
2 Гнездо DB9 на гнездо RJ45 модульное адаптеры
Это те, которые вы можете закрепить как хотите.
8 дополнительных штыревых контактов для разъемов DB9
Плюс имейте под рукой несколько дополнений, если вы намного ловче меня.
4 RJ45 модульный заглушки
То же самое на всякий случай.
2 коротких отрезка кабеля CAT5, желательно разных цвета
Вы можете разрезать существующие кабели.
1 Соединитель RJ45
Соединитель должен иметь все восемь проводников. Имейте в виду, что многие соединители Ethernet, такие как показанный здесь, имеют только четыре. 1 прямой кабель Ethernet
Это должен быть восьмижильный кабель, а не четырехжильный. токопроводящий кабель.
пара щипцов RJ45, клещи для зачистки проводов и некоторые кримпер для DB9булавки (острогубцы наверное работает)
Сделать «самый короткий кроссовер в мире» кабель»
Обратите внимание, что этот кабель должен пересекать пары, которые не используется ethernet в дополнение к парам, которые есть.
Этот
Вот почему вы должны выполнить этот важный шаг и не можете использовать
стандартный перекрестный кабель, который у вас уже может быть.Вы можете делать это сколько угодно долго, но чем дольше вы делаете это, тем больше вам нужно носить с собой. распиновка выглядит так:
1 -> 3 2 -> 6 3 -> 1 4 -> 7 5 -> 8 6 -> 2 7 -> 4 8 -> 5Обожмите один из штекеров RJ45 на каждом конце. Заказать провода на одном конце по 568Б стандарт:
белый/оранжевый апельсин белый/зеленый синий белый/синий зеленый белый/коричневый коричневыйЭто самый распространенный заказ для Ethernet. кабели, так что вы могли бы получить преимущество, отрезав конец существующего кабеля, а затем вам нужно только выполнить другой конец.
Другой конец должен выглядеть так:
белый/зеленый зеленый белый/оранжевый белый/коричневый коричневый апельсин синий белый/синийЕсли вы такой же гик, как я, вы убедитесь, что каждый пара имеет хотя бы один поворот.
Тогда вы можете доказать, что люди ошибаются, если
они насмехаются: «Это не самый короткий кроссовер в мире
кабель, это всего лишь переходник!»(дополнительно) Сделайте адаптер консоли Cisco:
Этот адаптер работает с последовательным портом RJ45, большинство маршрутизаторов Cisco. Это также работает на некоторых Sun серверы.
Это почти то же самое, что перекрестный кабель, но с другой распиновкой:
1 -> 6 2 -> 5 3 -> 3 4 -> 8 5 -> 7 6 -> 4 7 -> 1 8 -> 2Сделать первый конец согласно 568B еще раз:
белый/оранжевый апельсин белый/зеленый синий белый/синий зеленый белый/коричневый коричневыйИ другой конец:
белый/коричневый коричневый белый/зеленый зеленый апельсин белый/оранжевый белый/синий синийВажно отметить, что это не симметричный адаптер.
Конец 568B будет направлен в сторону от маршрутизатора и
другой конец будет вставлен в маршрутизатор. я отметил
мой конец маршрутизатора шулером, чтобы я не
забывать.Кабели Cisco (в остальном очень полезные) на странице RTS и CTS перевернуты на консоли DB9/RJ45 кабель, который я проверил, проверив настоящий Cisco кабель. Им все равно, потому что их консольные порты не используют управление потоком, но делают это правильный путь обеспечивает взаимодействие с серверами Sun и возможно какие-то другие вещи.
Сделайте два адаптера DB9/RJ45:
Это самая сложная часть. Для того, чтобы сделать ваш кабель совместимость с наибольшим количеством последовательных устройств возможно, вам нужно объединить пару контактов и разделить Еще один. Вот распиновка:
Сигнал контакта DB9 Цвет контакта RJ45 * ------- ------ -------- ----- 1 DCD 8 белый 2 ПxГ 3 черный 3 TxD 1 синий 4 ДТР 5 зеленый 5 SG 2 и 6 оранжевый и желтый 6 ДСР 8 белый 7 РТС 4 красный 8 CTS 7 коричневый 9 РИ нетТаким образом, наш последовательный кабель Ethernet будет закреплен:
1 пара TxD один 2 СГ пара один 3 RxD пара два 4 РТС пара три 5 DTR пара три 6 SG пара два 7 CTS пара четыре 8 DSR/DCD пара четыре* Мои модульные адаптеры DB9F/RJ45F окрашены в синий цвет, оранжевый, черный, красный, зеленый, желтый, коричневый, белый (RJ45 1-8), но у вас может и не быть.
Контакты 2, 3, 4, 7 и 8 Если ваши отличаются,
игнорируйте цвета в приведенной выше распиновке.DB9 просты. Просто нажмите соответствующий контакт на задней панели DB9разъем, пока не щелкает. Будьте осторожны, чтобы не перепутать ни один из контактов потому что ошибки немного трудно исправить. мне кажется помните, что у вас был тонкий маленький инструмент, чтобы вытолкнуть штифты обратно снова несколько лет назад, но я не могу найти его больше. 🙁
DB9 контакт 5 требует подключения двух проводов. Сними контакты проводов, идущих от контактов RJ45 2 и 6 (оранжевый и желтый на моем), зачистите конец примерно на 3 мм. каждого и сожмите их вместе на одном из ваших запасных булавки.
RJ45 контакт 8 должен подключаться как к 1, так и к 6 на DB9 разъем. Отрежьте штырек от белого провода, зачистите конце, отрежьте примерно дюйм лома CAT5 и вытащите два белые провода, зачистите оба конца, обожмите штырь на каждом и соедините все три свободных конца вместе.
Вы можете отломить конец запасной булавки и использовать ее для
обжать три провода вместе. Вы можете использовать два других
белые провода от дюйма CAT5 для второго
адаптер.Оба DB9/RJ45 адаптеры должны быть подключены точно одинаково, независимо от того, будут ли они использоваться для устройства DTE или DCE.
Вот как это использовать:
прямой кабель Ethernet:
адаптеры не нужны
перекрестный сетевой кабель:
ethernet — ответвитель — кроссовер
модемный кабель:
DB9/RJ45 — Ethernet — DB9/RJ45
Нуль-модемный кабель:
DB9/RJ45 — Ethernet — ответвитель — кроссовер — DB9/RJ45
Консольный кабель Cisco:
DB9/RJ45 — Ethernet — переходник — адаптер Cisco
Помните, что адаптер Cisco необратим.
Примечания:
Это решение чем-то похоже на проводку Yost стандарт, который я уже давно нашел весьма полезным. Единственная причина, по которой я не использовал стандарт Yost для мой DB9/RJ45 адаптеры — это то, с чем я хотел, чтобы мой работал любой стандартный сетевой кабель. Я не использовал распиновку Cisco по той же причине. Плюс Cisco меня вообще раздражает. я хотел, чтобы последовательные проводники передачи и приема каждый скручены с землей, а не друг с другом, что должен сократить перекрестные помехи и обеспечить более длинный кабель длины. (Я также думаю, что здорово иметь возможность использовать один и тот же перекрестный кабель как для Ethernet, так и для последовательного порта.) I не проводил никаких испытаний длины или надежности, но до сих пор все, что я пробовал, работало просто отлично.
Если вам нужен последовательный кабель DB9/RJ45 с различными
распиновки, чем у Cisco, все, что вам нужно сделать, это сделать
еще один маленький адаптер CAT5. Кабельные наконечники дешевы и
обильный.
При использовании в качестве последовательного кабеля это аппаратный поток. кабель управления (CTS/RTS). Если вы используете устройства, которые оба требуют аппаратного управления потоком, это должно работать. Если ни одно из ваших устройств не требует аппаратного управления потоком данных, это должно еще работать. Однако, если одно из ваших устройств требует аппаратного управления потоком, а другой не поддерживать аппаратное управление потоком, тогда вам нужен кабель, который подделывает управление потоком. Это можно сделать с помощью дополнительного ДБ9/RJ45 или с другим адаптером CAT5 и некоторыми креативный обжим (мое предпочтение), оба из которых оставлены как упражнения для читателя.
Если вы возьмете случайный кабель Ethernet для использования с вашим
последовательные адаптеры, не забудьте убедиться, что в нем есть все
восемь проводников. Также имейте в виду, что большинство
кабели были проверены на возможность подключения только на четырех
проводников (1, 2, 3 и 6), если они были испытаны при
все. Я использовал эти проводники для самых важных
последовательные сигналы (передача, прием и заземление) только в
случае, но некоторые последовательные устройства не будут разговаривать без всех восьми
работающий.
Дополнительно:
К этому можно легко добавить множество дополнительных адаптеров. установлен. Некоторые из них, которые приходят на ум, относятся к другим видам последовательные порты, такие как DB-25 и различные DIN и miniDIN порты для Macintosh и прочего. Если ты подойдешь с полезным, пришлите мне распиновку (а также ссылку к авторитетному источнику относительно распиновки вашего устройства если можно) и выложу сюда.
Серийный номер DB25:
Сигнал контакта DB25 Контакт RJ45 -------- ------ -------- 8 ДКД 8 3 ПхД 3 2 передачи 1 20 ДТР 5 7 СГ 2 и 6 6 ДСР 8 4 РТС 4 5 КТС 7петлевая заглушка
Вы можете использовать оставшиеся провода в этом дюйме CAT5 которые вы вырезали при изготовлении адаптеров DB9.
Вытяните четыре из
их и обжать оба конца (маленькими петлями) в одном разъеме RJ45.
подключайте следующим образом:1 провод TxD один 2 СГ провод два 3 RxD провод один 4 провода РТС три 5 провод DTR четыре 6 СГ провод два 7 CTS провод три 8 провод DSR/DCD четыреНа фотографии изображена трехпроводная вилка шлейфа RS-232, не четырехпроводная комбинированная вилка.
Работает для шлейфа RS-232. Внимательный читатель, Брюс Баннах указал, что он также работает для Ethernet и что подключение его к порту Ethernet обманывает Windows в думая, что он подключен к сети. по мнению некоторых Мои друзья-администраторы Windows, это может быть очень удобно для таких вещей, как установка Windows 2000 Сервер. Обратите внимание, что только один, третий и четвертый провода необходим для RS232, и только один и два провода требуется для ethernet.
Я предпочитаю иметь их все для
максимальная многофункциональность. 🙂Этот штекер удобно использовать для выполнения элементарных тестирование кабеля. Например, чтобы проверить кабель Ethernet, вы можете прикрепить петлевой штекер к одному концу кабеля со своей муфтой. Затем подключите другой конец кабеля в порт Ethernet и посмотрите, получите ли вы ссылку. если ты подключите его к компьютеру с Windows 2000 или XP, он уведомит вы, если есть ссылка. В Linux вы можете использовать mii-tool или мии-диаг. Это работает как для прямого, так и для перекрестные кабели.
кабель Ethernet-сниффера только для приема
фото скоро будет!
С помощью пары сращиваний вы можете сделать самый короткий в мире кабель только для приема:
целевой конец: 1 провод один 2 провода два 3 провода один 4 5 6 провод два 7 8 конец сниффера: 1 2 3 провода один 4 5 6 провод два 7 8Этот кабель обеспечивает петлевую связь (точно так же, как адаптер) к концентратору или другому устройству, позволяя снифферу другом конце со 100% гарантией того, что обратный трафик не будет передаваться.
Это следует за конструкцией «Модели B», как описано в
Только для приема
Кабели UTP и сетевые ответвители.Сетевой кран «метательная звезда»
Вы можете купить неуклюжую коробку за 100 долларов или больше, которая не делает ничего, кроме этого простой и ультрапортативный сетевой ответвитель. Просто используйте муфту, чтобы вставить кран встроенный в конец существующего кабеля Ethernet, по которому передается трафик, интересует вас, а затем вы можете нюхать одно направление трафика с одного из концах сниффера или другом направлении трафика от другого конца сниффера. Для этого вам понадобится дополнительная муфта или две.
нормальный конец один: 1 провод один 2 провода два 3 провода три 4 5 6 провод четыре 7 8 нормальный конец два: 1 провод один 2 провода два 3 провода три 4 5 6 провод четыре 7 8 сниффер конец один: 1 2 3 провода один 4 5 6 провод два 7 8 второй конец сниффера: 1 2 3 провода три 4 5 6 провод четыре 7 8Как и в приведенном выше снифферном кабеле, ответвитель ЛВС «метательная звезда» обеспечивает только прием сниффинг, гарантированно не мешающий сетевому трафику.
Это круто
для вставки в перекрестные кабельные соединения, такие как связь между брандмауэром
и роутер.Это соответствует базовой конструкции, описанной в Кабели UTP только для приема и Сетевые краны. Некоторые из коммерческих альтернатив имеют приятные дополнительные функции, но ни одна из них не является более портативной.
См. мой блог для еще лучшей версии.
Комбинированный ответвитель Ethernet и RS-232
Если вам нравится кран LAN с метательной звездой, вам понравится Ethernet и отвод RS-232. Упражнение для читателя: адаптируйте этот дизайн к Форм-фактор метательной звезды.
Если все, что вы когда-либо использовали, это кабель Ethernet, все начинает выглядеть как разъем RJ45.
Авторские права на текст и диаграммы принадлежат Майклу Османну, 2004–2011 гг., http://www.ossmann.com/mike/.
Авторские права на большинство фотографий принадлежат Дэну Готтесману, 2004 г. , http://dangottesman.com/.
Эта работа находится под лицензией Creative Commons License. Пожалуйста, указывайте URL-адрес http://www.ossmann.com/5-in-1.html при упоминании авторов.
Соединение двух компьютеров с помощью перекрестного кабеля
Вам когда-нибудь приходилось соединять два компьютера без использования беспроводной сети? Ранее я писал о том, как соединить два компьютера по беспроводной сети с помощью специальной беспроводной сети, но это не так быстро, как при прямом подключении.
Если ваши компьютеры подключены к проводной сети, вы можете объединить два компьютера в сеть, а затем обмениваться файлами и папками, но это много работы! Более простой способ — просто создать домашнюю группу, если вы используете Windows 7 или более позднюю версию. Третий способ — использовать перекрестный кабель для соединения двух компьютеров и передачи данных.
Содержание
Для того, чтобы эта настройка работала, необходимо убедиться в правильности установки или настройки нескольких вещей. Я постараюсь пройти все этапы в этой статье.
Шаг 1. Настройка IP-адресов
Обычно, если вы используете перекрестный кабель для соединения двух компьютеров, компьютеры не подключены к локальной сети. В этом случае вам потребуется настроить статические IP-адреса для каждого компьютера.
Вы должны убедиться, что IP-адреса обоих компьютеров находятся в одной подсети. Например, если вы даете одному компьютеру IP-адрес 192.168.0.1, то вы должны дать второму компьютеру IP-адрес 192.168.0.2.
Если вы использовали вышеуказанные IP-адреса, вы должны использовать маску подсети 255.255.255.0. Если вы используете неправильную маску подсети, подключение не будет работать.
Наконец, значение шлюза по умолчанию должно быть одинаковым на обеих машинах. Вы можете выбрать, какой IP-адрес вы хотите использовать, но использовать его на обоих компьютерах в качестве шлюза по умолчанию. Ниже показано, как выглядит моя установка для одного компьютера:
Стоит отметить, что технически вы можете оставить поля Default Gateway и Preferred DNS server пустыми, поскольку вам действительно не нужно подключаться к какому-либо устройству за пределами локальной сети. Если вам нужна дополнительная информация о статических IP-адресах, обязательно прочитайте мой пост о том, как назначить статический IP-адрес в Windows и Mac.
Шаг 2. Перекрестный кабель
Второе, что вам нужно проверить, это то, что у вас действительно есть подходящий перекрестный кабель. По сути, существует несколько различных типов перекрестных кабелей, но лучше всего использовать стандартный перекрестный кабель, в котором зеленая и оранжевая пары поменяны местами, а коричневые и синие пары остаются в том же положении.
Единственные контакты, которые необходимо скрестить, это 1,3 и 2,6. Поэтому просто проверьте кабель на обоих концах и убедитесь, что он соответствует схеме. Вы можете приобрести дешевый 10-футовый перекрестный кабель на Amazon за 5 долларов или перекрестные адаптеры, которые немного дороже, но могут превратить любой кабель Ethernet в перекрестный кабель.
Шаг 3. Локальные учетные записи пользователей
Если у вас возникают проблемы с доступом к файлам в обоих направлениях, возможно, вам придется создать на каждом компьютере учетную запись пользователя с одинаковым именем и паролем. Это помогает обойти любые ошибки «Отказано в доступе», которые могут появиться.
Убедитесь, что учетные записи также являются учетными записями администратора! Лучше создать новую учетную запись, чем переименовывать текущую учетную запись.
Шаг 4. Отключите брандмауэры
Наконец, вы должны отключить брандмауэр на обоих компьютерах, чтобы убедиться, что ни один из портов обмена файлами не блокируется. Вы можете сделать это, перейдя в Панель управления, а затем в Брандмауэр Windows. Щелкните Off . Если вы используете сторонний брандмауэр, обязательно отключите и его.
Обязательно вернитесь и включите брандмауэр после завершения передачи файла. Отключение брандмауэра в течение длительного периода времени опасно, так как вы фактически открываете свой компьютер для всего Интернета.
Вот и все! Если вы выполните все эти шаги, каждый компьютер должен иметь правильный доступ к другому. Вы можете проверить соединение, открыв командную строку (нажмите «Пуск» и введите cmd ) и попробуйте пропинговать другой компьютер. Просто введите слово ping , за которым следует IP-адрес другого компьютера.
Теперь вы сможете перейти к My Network Places или Network в проводнике Windows и получить доступ к другому компьютеру. Вам также необходимо настроить общую папку, если вы хотите передавать файлы. Кроме того, ознакомьтесь с другим моим постом, в котором рассказывается обо всех других способах обмена файлами между несколькими компьютерами. Если у вас возникли проблемы, оставьте комментарий здесь, и я постараюсь помочь! Наслаждаться!
Основатель Help Desk Geek и главный редактор. Он начал вести блог в 2007 году и уволился с работы в 2010 году, чтобы вести блог на постоянной основе. Он имеет более чем 15-летний опыт работы в отрасли информационных технологий и имеет несколько технических сертификатов. Прочитайте полную биографию Асема
Подпишитесь на YouTube!
Вам понравился этот совет? Если это так, загляните на наш канал YouTube на нашем родственном сайте Online Tech Tips.
