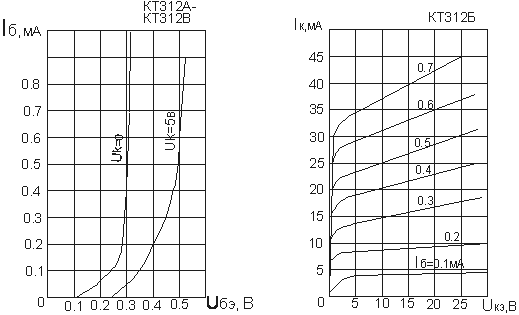

Предельные эксплуатационные характеристики КТ312
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Схема с ОЭ
8 В
5°C/мВтТранзисторы ГТ322 Транзисторы ГТ322 — германиевые, маломощные,
высокочастотные усилительные, структуры p-n-p. Коэффициент передачи тока Граничная частота передачи тока. Коэффициент шума при частоте 1,6 МГц, напряжении база-коллектор 5в и токе 1мА — 4 дб. Емкость коллекторного перехода при напряжении коллектор-база 5 в на частоте 10МГц:  У транзисторов ГТ322В — 2,5 пФ. Максимальное напряжение коллектор — эмиттер. Максимальный ток коллектора(постоянный). — 10мА. Рассеиваемая мощность коллектора. 50 мВт. Обратный ток колектора. При напряжении коллектор-база 10 в — 4 мкА, при температуре окружающей
среды + 20 по Цельсию. Зарубежные аналоги транзисторов ГТ322.ГТ322А — GF514, GF515, GF516.ГТ322Б — 2N987, 2SA104,2SA256. ГТ322В — 2N990, 2N991, 2N993. Транзисторы КТ312 Транзисторы КТ312 — маломощные высокочастотные кремниевые n-p-n. Коэффициент передачи тока Максимально допустимое напряжение коллектор-эмиттер: Максимальный ток коллектора — 30мА. Рассеиваемая мощность коллектора — около 225 мВт. Обратный ток колектора при напряжении коллектор-база 30 в, при температуре окружающей
среды + 25 по Цельсию: Обратный ток эмиттера при напряжении эмиттер-база 4 в — 10 мкА. Напряжение насыщения коллектор-эмиттер при токе коллектора 20мА, базы 2мА: Напряжение насыщения база-эмиттер при токе коллектора 20мА, базы 2мА —
не выше 1,1в. Граничная частота передачи тока Зарубежные аналоги транзисторов КТ312. КТ312А — 2N702. На главную страницу Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто». |

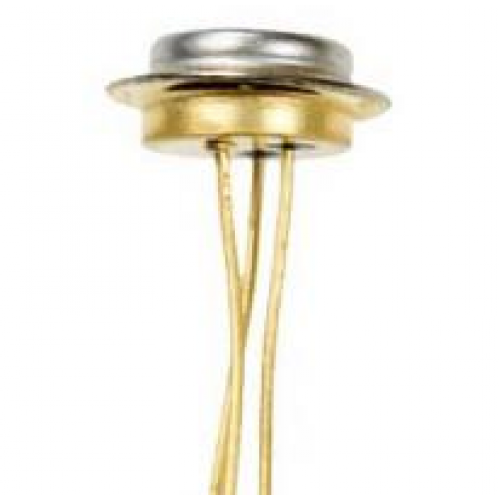

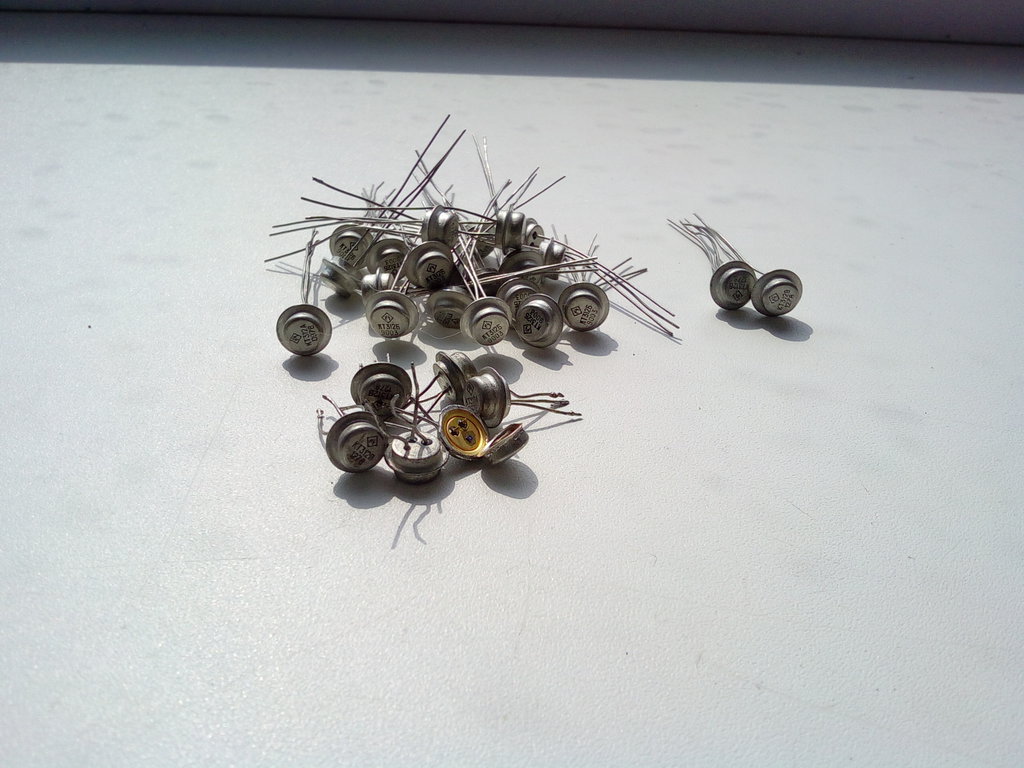

Корпус металлостекляный, герметичный.

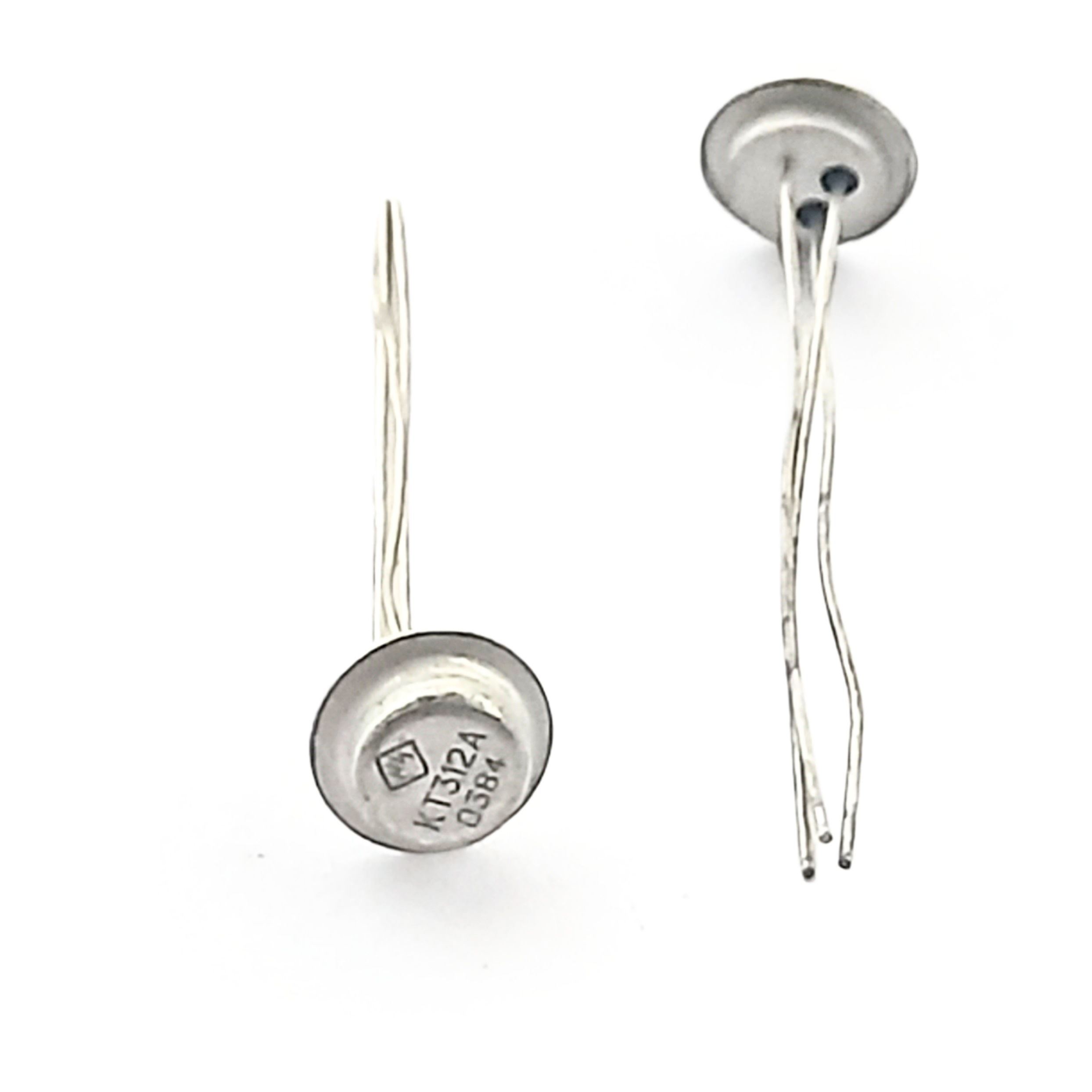

Маркировка буквенно — цифровая, сбоку корпуса.

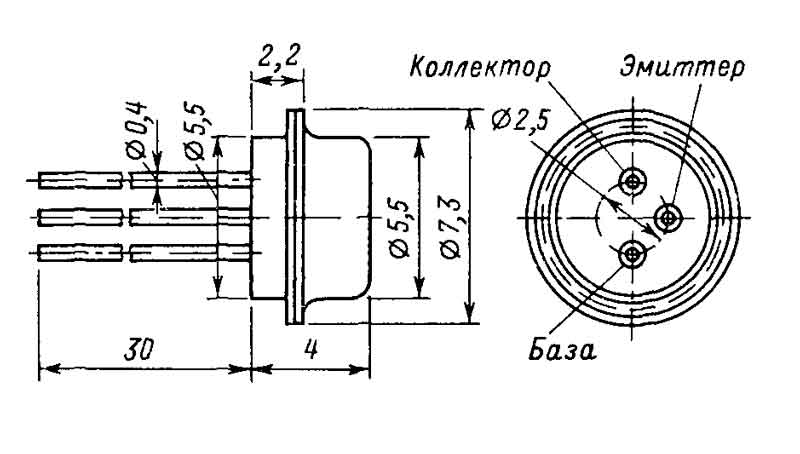

На рисунке ниже — цоколевка и маркировка КТ312.
ИСПОЛЬЗУЕМЫЕ ЭЛЕМЕНТЫ, Транзистор КТ-312Б

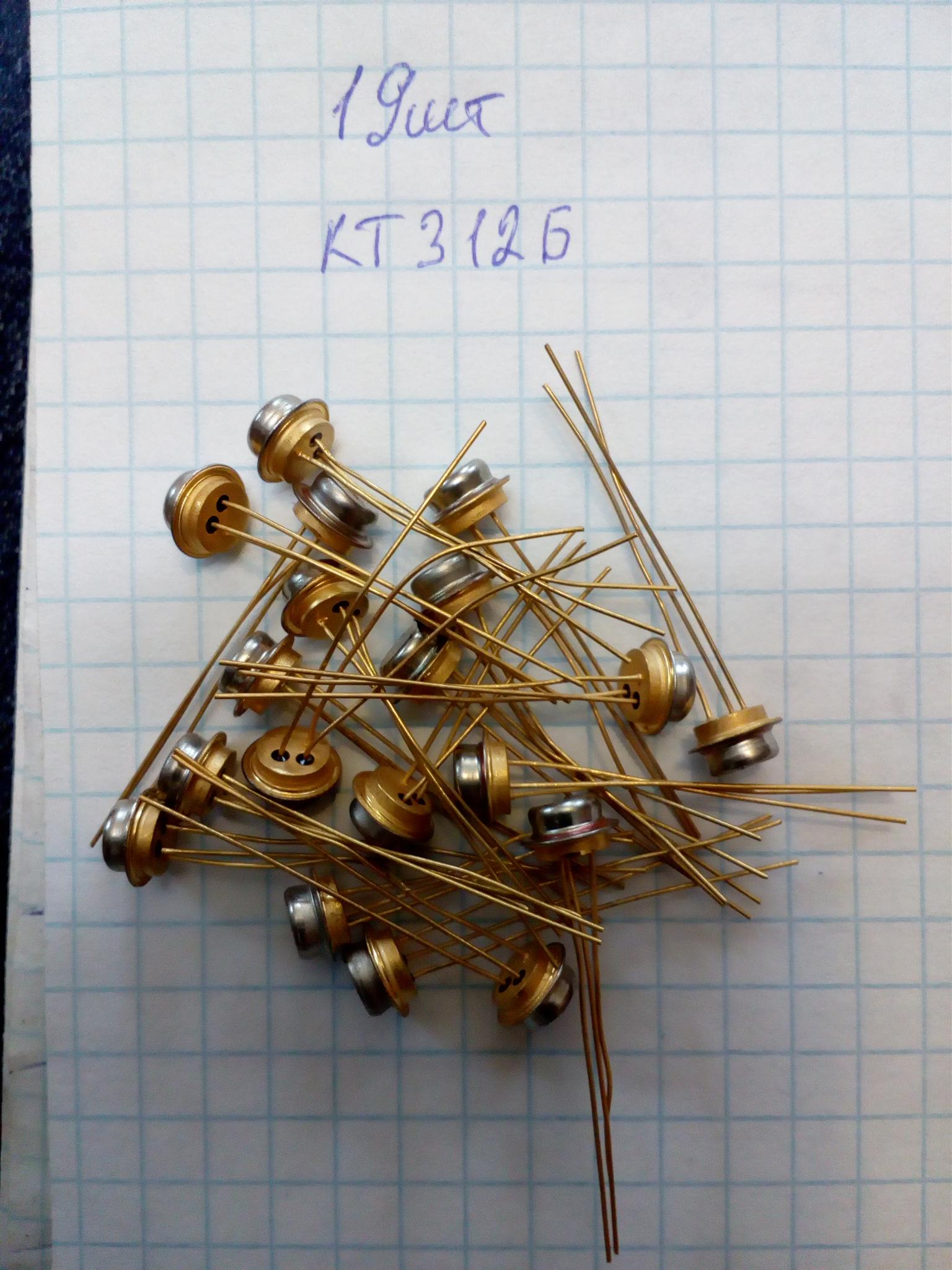

Транзистор КТ-312Б
Рисунок 28 — Транзистор КТ-312Б
Резистор Р1-71
Р1-71 (аналог CR) АБШК.434110.048 ТУ — постоянный непроволочный углеродистый резистор общего применения всеклиматического изолированного варианта исполнения. Предназначен для работы в цепях постоянного, переменного и импульсного токов. Резисторы предназначены для ручной и автоматизированной сборки аппаратуры. Соответствует международному габаритно-мощностному ряду.
Таблица 3 — Характеристики резисторов
Условное обозначение Номинальная мощность рассеяния, Вт Диапазон номинальных сопротивлений, Ом Предельное рабочее напряжение постоянного тока, В P1-71-0,125 0,125 1-4,7*106 200 P1-71-0,25М 0,25 1-4,7*106 200 P1-71-0,25 0,25 1-22*106 250 P1-71-0,5М 0,5 1-22*106 250 P1-71-0,5 0,5 1-22*106 350 P1-71-0,1М 1 1-22*106 350 P1-71-0,1 1 1-22*106 500 P1-71-0,2М 2 1-22*106 500 |
Таблица 4 — Габаритные размеры резисторов
Вид резистора | Габаритные размеры | |||
L | D | H | d | |
P1-71-0,125 | 3,3±0,2 | 1,8±0,2 | 29±2,0 | 0,5±0,06 |
P1-71-0,25М | ||||
P1-71-0,25 | 6,0±0,6 | 2,2±0,3 | 28±2,0 | 0,6±0,1 |
P1-71-0,5М | ||||
P1-71-0,5 | 9,0±0,5 | 3,2±0,5 | 26±2,0 | |
P1-71-0,1М | ||||
P1-71-0,1 | 11,5±1,0 | 4,5±0,5 | 35±2,0 | 0,8±0,1 |
Рисунок 29 — Резистор
Конденсатор
Габаритные размеры
Рисунок 30 — Габаритные размеры резисторов
Размеры
dЧl,мм | dmaxЧlmax,мм | Диаметр вывода w,мм |
12Ч30 | 12. | 0.8 |
12Ч39 | 12.5 Ч40 | 0.8 |
13.3 Ч39 | 14Ч40 | 0.8 |
14Ч30 | 14.5 Ч30.5 | 0.8 |
16Ч30 | 16.5 Ч30.5 | 0.8 |
16Ч39 | 16.5 Ч40 | 0.8 |
18Ч30 | 18.5 Ч30.5 | 1 |
18Ч39 | 18.5 Ч40 | 1 |
5 Ч30.5Таблица 5 — Габаритные размеры резисторов. Зависимость размеров от емкости
VR | CR 100Гц 20°С мкФ | Размеры корпуса dЧl мм |
450 | 10 | 12Ч30 |
15 | 12Ч39 | |
18 | 14Ч30 | |
20 | 13. | |
22 | 16Ч30 | |
33 | 16Ч39 | |
35 | 18Ч30 | |
47 | 18Ч39 |
3 Ч39В этой части предлагается проследить ход создания печатной платы на основе предоставленной электрической схемы. Будем создавать простейший усилительный каскад с общим коллектором. Работа будет состоять из нескольких этапов:
1. Создать библиотеку элементов с контактными площадками по их геометрическим размерам.
2. Разместить элементы на плате.
3. Обозначить электрические связи между элементами.
4. Нанести проводники при помощи автотрассировщика.
5. Модификацировать проводники до требующегося вида.
6. Нанесение маркировки, буквенно-цифрового позиционного обозначения и других знаков.
Схема:
Рисунок 31 — Пример электрической схемы
Включаем программу Sprint-Layout 5.0.После того как появиться рабочее поле, выставляем в правой части экрана в окне Свойства размеры платы.
В нем так же можно прописать название платы, например, Усилитель с общим коллектором. В данном примере размер 160 мм. на 100 мм. нас устраивает и можно его оставить без изменения ( при самостоятельной работе размер платы, возможно, придется корректировать).
Изучив схему платы, выясним, что нам требуется изобразить транзистор, емкости и резисторы. Выставим удобный для нас размер сетки рабочего поля. Для этого перейдем в левую часть экрана и нажмем на изображение сетки .Затем Добавить шаг сетки. В появившемся окне введем требуемую величину (в примере лучше всего использовать шаг величиной в 0.25 мм.).Затем выберем активным слой К1(слой компонентов) для начала их изображения .
Упражнение №1
Создание резистора
Теперь можно приступать к изображению элементов. Начнем с резисторов. В примере будет использоваться изображение резисторов серии Р1-71.Эти резисторы для различных значений сопротивлений имеют одинаковые размеры, поэтому вместо трех резисторов различной формы нам нужно буде изобразить всего лишь один.
Для того чтобы отличать резисторы по внешнему виду, возле изображения резистора нанесем значение сопротивления (для каждого резистора свое). Нам понадобятся резисторы с тремя значения сопротивления 1, 10 и 50 кОм.
Приступаем к рисованию. Слой К1 активен. Требуется изобразить резистор имеющий размеры:
Длина — 3.5 мм.
Ширина -2 мм.
Расстояние от торца резистора до центра контактного отверстия 5мм.
Диаметр внутреннего кольца контактного отверстия 0.6 мм, внешнего — 1.25 мм.
В итоге мы должны получить следующее изображение.
Рисунок 32 — Требуемый результат
Кликаем с левой стороны рабочего поля на значок . Переводим курсор на рабочее поле и кликаем левой кнопкой мыши. Получаем первую точку контура нашей будущей детали. Затем тянем курсор на расстояние равное длине резистора(3.5 мм; если выбран шаг сетки равный 0.25 мм., то, тогда нужно протянуть курсор 14 маленьких клеток).Кликаем левой кнопкой мыши еще раз — получаем одну из сторон резистора.
Далее изображаем “первую ширину”.Тянем курсор мышки на величину ширины (2мм ; если выбран шаг сетки равный 0.25 мм., то, тогда нужно протянуть курсор 8 маленьких клеток) и кликаем левой кнопкой мыши. Теперь мы имеем изображение:
Рисунок 33 — Первый шаг
Следуя рекомендациям, дорисовываем изображение резистора до состояния прямоугольника.
Рисунок 34 — Второй шаг
Теперь займемся отверстиями. Активный слой M2. В левой части экрана нажимаем на изображение.В данном пример нам требуется круглый контакт. В случае, если понадобиться контакт другой формы нажимаем на маленький перевернутый треугольник возле слова Контакт и в выпадающем меню выбираем нужный тип контакта. Выбрав круглый контакт, перетаскиваем курсор мышки на рабочее поле и на расстоянии 5 мм(25 маленьких клеток) от торца резистора ставим его, щелкнув левой кнопкой мыши. Тут же можно выбрать размер внутреннего и внешнего диаметра (смотри размеры резистора) в окошке в левой части экрана. После того как размеры одного отверстия заданы можно либо:
копировать его, выбрав левой кнопкой мыши, а затем кликнув правой кнопкой и в выпадающем меню выбрать Копировать.
Затем перетащить курсор в нужное место(с другой стороны резистора на расстоянии 5 мм. от его второй стенки) и кликнув на рабочее поле правой кнопкой мышки , выбрав команду Вставить установить отверстие.
Просто нарисовать с другой стороны резистора еще отверстие и снова установить его параметры.
Должно получиться следующее:
Рисунок 35 — Корпус резистора с отверстиями
Теперь рисуем ножки резистора. Для этого опять ставим активным слой К1.Длина ножек 30мм, но мы будем изображать их так ,как, если бы они были согнуты на расстоянии 10мм от торца и вставлены в отверстия. Снова выбираем значок и рисуем две линии от левой и правой стороны резистора, так чтобы получилось изображение, как на первом рисунке. Резистор готов. Теперь нам нужно сохранить изображение как макрос. Для этого выбираем значок в левой части экрана и выделяем весь наш элемент. Для этого нажимаем на левую клавишу мыши, и не отпуская тянем ее по диагонали, пока не покроем все изображение вместе с контактными площадками, затем отпускаем кнопку и изображение станет фиолетового цвета.
Затем переходим в меню Файл на верхней панели и выбираем опцию Сохранить как макрос. Появится меню:
Рисунок 36 — Вид окна Сохранить как макрос
В строке имя файла пишем имя(можно использовать R 1kOm ,R 10kOm, R 50kOm) и жмем Сохранить. Обратите внимание на то, что:
— выделять и сохранить в макрос нужно отдельно каждый резистор.
— сохранять лучше всего в папку Users=>COM (если сохраняемый объект имеет обычные контактные площадки) и в папку Users=>SMD (если smd-площадки).Если папка не появляется сразу можно поискать ее в строке Папка. Если все сделано правильно, то перейдя в правую часть экрана, в окне Библиотека можно будет увидеть:
Рисунок 37
Для того чтобы в последствии воспользоваться сохраненным макросом его нужно выбрать в меню Библиотека, и в окне расположенному ниже выделить его изображение, нажав по нему левой кнопкой мыши и не отпуская перетянуть на рабочее поле. Если буквы при перетаскивании отобразятся зеркально, то для исправления этой ситуации нужно отщелкнуть кнопку ниже меню Библиотека.
Также так как мы устанавливаем компоненты на первый слой платы(верхний),то следует отщелкнуть кнопку , расположенную рядом.
Упражнение №2
Создание конденсаторов
Далее нам требуется создать конденсаторы. Будем создавать конденсаторы емкостью 10 и 20 мкФ KAL0680-9.В данном случае размер будет зависеть от величины емкости.
Конденсатор на 10мкФ:
— Ширина — 12мм.
— Длина — 30мм.
— Расстояние от торца конденсатора до центра контактного отверстия 4.5мм.
— Диаметр внутреннего кольца контактного отверстия 0.85 мм, внешнего — 1.4 мм.
Конденсатор на 20мкФ:
— Ширина — 16мм.
— Длина — 30мм.
— Расстояние от торца конденсатора до центра контактного отверстия 4.5мм.
— Диаметр внутреннего кольца контактного отверстия 0.85 мм, внешнего — 1.4 мм.
Конденсаторы рисуются точно так же как и резисторы. Не забываем сам элемент рисовать в слое K1,а контактные площадки в слое M2. После их изображения каждый из конденсаторов отдельно сохранить в виде макросов, как в примере с резисторами.
В итоге мы должны получить два конденсатора следующего вида:
Рисунок 38 — Конденсатор с отверстиями 1
Рисунок 39 — Конденсатор с отверстиями 2
Упражнение №3
Создание транзистора
Изобразим теперь транзистор КТ312-Б.Активный слой К1.Транзитор имеет следующие основные размеры:
Рисунок 40 — Транзистор КТ312-Б
Рисунок 41
В итоге мы должны получить следующее изображение:
Внутренний диаметр кольца контактной площадки 0.45мм, внешний — 0.8мм. Для изображения круга переходим в левую часть экрана и нажимаем на изображение . Затем переводим курсор мыши на рабочее поле и выбираем точку установки центра круга. Кликаем левой клавишей и тянем курсор — получаем окружности. Устанавливаем её диаметр(7.3 мм).Затем внутри первой окружности создаем вторую(5.5мм). Далее для удобства установки контактных площадок, можно создать внутри первых двух окружностей третью с диаметром 2.5мм (как показано на рисунке.), и на ней отмечать контактные площадки.
После создания транзистора сохранить его как макрос.
Упражнение №4
Создание платы
Когда все элементы схемы созданы, можно приступить к созданию самой схемы.
Рисунок 42 — Пример схемы
Для этого расположим наши элементы на рабочем поле, для чего потребуется перейти в Библиотеку, найти там созданные макросы и перетащить их на рабочее поле. Затем следует расположить их в соответствии с расположением элементов на электронной схеме. Например, так:
Рисунок 43 — Расположение элементов на рабочем поле
Следующим шагом будет расстановка связей. Расстановка связей помогает определить какой элемент с каким связан, и потом при помощи автотрассировщика можно будет соединить элементы автоматически. Это не всегда удобно использовать, но для некоторых соединений вполне может подойти. Для установки связей в левой части экрана выберем .Затем выбираем отверстие и кликаем по нему левой кнопкой мыши. Тянем получившуюся линию до следующего отверстия, которое должно быть соединено с предыдущим, и кликаем левой кнопкой мыши по нему.
Получаем связь. Чтобы её отменить, нужно повторить соединение отверстий. Предпочтительно расставлять связи (будущие проводники)последовательно т.е от одного отверстия к другому, избегая перекрестий и пересечений. Проведем следующие связи:
Рисунок 44 -Расположение элементов на рабочем поле со связями
Теперь добавляем проводники. Для этого выбираем в левой части экрана кнопку .Выбираем ширину проводника(1мм) и интервал между проводниками, и не выключая, окно трассировщика, кликаем по связям левой кнопкой мыши. Получаем:
Рисунок 45 — Проводники проведенные автотрассировщиком
Соединения, которые трассировщик провел не верно, нужно корректировать вручную. Для этого выбираем (находясь в слое M2) в левой части экрана кнопку и вручную корректируем и проводим оставшиеся проводники. Центральная часть схемы при этом станет выглядеть так:
Рисунок 46 — Центральная часть схемы
После того как проводники проведены нам остается только нанести маркировку и остальные обозначения.
Для этого нам нужно перейти в слой M1,выбрать в левой части экрана кнопку и затем подписать каждую деталь в соответствии с требуемой маркировкой. Транзистор подписывается VT, резисторы R1-3,конденсаторы С1-2.Буквы и цифры будут написаны зеркально т. к. маркировка делается на обратной стороне платы.
Рисунок 47 — Меню ввода текста
В итоге получим следующее:
Рисунок 48 — Рисунок платы с маркировкой
Схема должна быть заземлена. Землю можно изобразить при помощи полигона. Он может быть любой формы. Не забываем переключиться в слой М2. Например, можно сделать так:
Рисунок 49 — Рисунок платы с полигоном-“землей”
Обязательно подсоединив один из нижних выходов к полигону.
Включив можно посмотреть, как плата будет выглядеть после окончания работы.
Рисунок 50 — Фотовид готовой платы
Упражнение № 5
Самостоятельное создание макета печатной платы на основании электрической схемы
В задании по предоставленной электрической схеме нужно изготовить макет платы.
Во всех вариантах используются транзисторы КТ-312В.Размеры конденсаторов и резисторов подбираются в соответствии с таблицами в начале практической части.
Транзистор КТ-312В
Рисунок 51 — Изображение транзистора КТ-312В
Варианты:
Вариант 1
Резисторы: 1, 3, 5Ком (использовать резисторы моделей P1-71-0,125)
Транзисторы: 2 штуки
Конденсаторы:2*20мкф
Рисунок 52
Вариант 2
Резисторы:1, 2*2, 5, 10, 50Ком (использовать резисторы моделей P1-71-0,25М)
Транзисторы: 2 штуки
Конденсаторы:1*10мкф
Рисунок 53
Вариант 3
Резисторы:2*100, 1, 3 Ком (использовать резисторы моделей P1-71-0,25)
Транзисторы: 2 штуки
Конденсаторы: нет
Рисунок 54
Вариант 4
Резисторы:1*3, 2*2 Ком (использовать резисторы моделей P1-71-0,5)
Транзисторы: 3 штуки
Конденсаторы:1*22мкф
Рисунок 55
Вариант 5
Резисторы :2*10, 1*1Ком (использовать резисторы моделей P1-71-0,5М)
Транзисторы: 2 штуки
Конденсаторы:1*47мкф
Рисунок 56
Вариант 6
Резисторы :1, 3, 10, 100Ком (использовать резисторы моделей P1-71-0,1)
Транзисторы: 3 штуки
Конденсаторы:1*35мкф
Рисунок 57
Вариант 7
Резисторы :1, 10, 2, 12Ком (использовать резисторы моделей P1-71-0,1М)
Транзисторы: 3 штуки
Конденсаторы:1*10мкф
Рисунок 58
Вариант 8
Резисторы :100* 2, 10*2, 1*2 Ком (использовать резисторы моделей P1-71-0,1)
Транзисторы: 2 штуки
Конденсаторы:1*20,1*47мкф
Рисунок 59
Вариант 9
Резисторы :100, 10, 1*3 Ком (использовать резисторы моделей P1-71-0,5М)
Транзисторы: 3 штуки
Конденсаторы: 1*35мкф
Рисунок 60
