Транзистор КТ818Г: характеристики, аналог импортный, цоколёвка

Если рассматривать технические характеристики транзистора КТ818Г по области применения, то он может быть использован в усилителях низкой частоты, операционных усилителях и импульсных схемах. Данный компонент является кремниевым и производится по меза-эпитаксиально-планарной технологии. Его структура p-n-p.

Цоколёвка

Цоколёвка КТ818Г выполнена и изготавливается в пластмассовом корпусе имеющим жёсткие выводы КТ-28(ТО-220). Его масса — 2,5 г. Для КТ818 модификации ГМ используют другую оболочку КТ-9(ТО3). Такое устройство весит 20 г. С расположением и назначением выводов для обоих типов корпусов можно ознакомиться по рисунку, расположенному ниже.

Технические характеристики

Вначале рассмотрим предельные эксплуатационные данные. Они являются основными при выборе и при подборе устройства для замены. При превышении данных параметров, даже в течение небольшого промежутка времени, изделие может выйти из строя. Приведём характеристики для КТ818Г:

напряжение К – Б (постоянное) – 80 В;
постоянное напряжение К – Э (R_бэ ≤ 100 Ом) – 90 В;
постоянное напряжение Б – Э – 5 В;
постоянный ток коллектора – 10 А;
кратковременный ток коллектора – 15 А;
постоянный ток базы – 3 А;
импульсный ток базы – 5 А;
мощность, рассеиваемая на коллекторе:
- с теплоотводом – 60 Вт;
- без теплоотвода – 1,5 Вт;
температура кристалла — +125^ОС;
диапазон рабочих температур – от -40 до +100^ОС;

Электрические параметры также содержат важную и интересную информацию о рассматриваемом изделии. От них зависят функциональные возможности КТ818Г:

статический коэффициент передачи тока (U_КБ = 5 В, I_К = 5 А) – 12;
граничная частота коэффициента передачи тока (U_КБ = 5 В, I_Э = 0,5 А) – 3 МГц;
граничное напряжение (I_Э = 0,1 А) – 80 В;
напряжение К-Э (при I_К = 5 А, I_Б = 0,5 А) – 2 В;
напряжение К-Э (I_К = 20 А, I_Б = 5 А) – 0,7 В;
напряжение Б-Э (I_К = 5 А, I_Б = 0,5 А) – 3 В;
напряжение Б-Э (I_К = 20 А, I_Б = 5 А) – 1,6 В;
пробивная разность потенциалов Б-Э (I_Э = 5 мА) –
5 В;
обратный ток коллектора (U_КБ = 40 В):
- Т = от -40 до +25 ^ОС – 1 мА;
- Т = +100 ^ОС – 10 мА;
время включения (U_КБ = 5 В, I_К = 0,5 А) – 2,5 мкс;
ёмкость коллекторного перехода (U_КБ = 5 В, f = 1 МГц) – 400 пФ;
ёмкость эмиттерного перехода (U_БЭ = 0,5 В, f = 1 МГц) – 2000 пФ.

Аналоги

Перечислим наиболее близкие аналоги КТ818Г: 2SB558, BDW22C, 2N6134, 2SB1018, BD538, BD710, BDT96, 2N195, 2N6107, BDX78, 2N6247, 2N6248, BDW52B, BDX18, BDX96. Самым близким, по техническим характеристикам к рассматриваемому является транзистор КТ816Г. В любом случае перед заменой не забудьте заглянуть в техническую документацию, и убедиться, что устройства взаимозаменяемы.

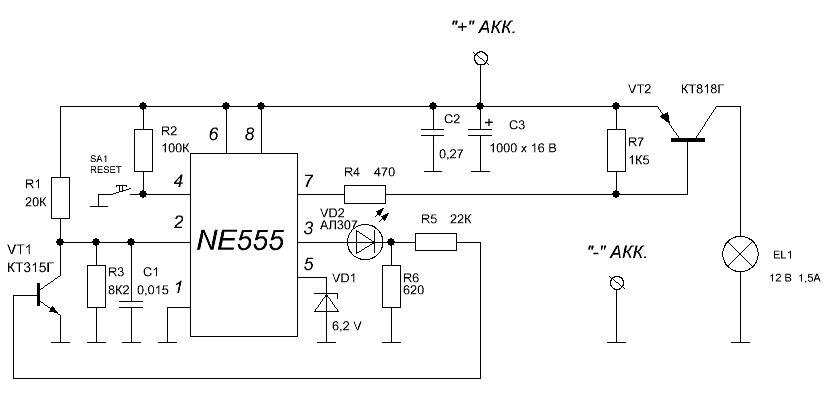

Схемы включения

На КТ818Г можно собрать несложный усилитель низкой частоты. Для него потребуются два транзистора КТ3102А или КТ3102Б можно также использовать КТ315В. На схеме они обозначены как VT1 и VT2. КТ814А обозначены на схеме как VT3 и VT5, КТ815А – это VT4, VT7 –КТ818Г, VT6 — КТ819Г.

Конденсаторы должны быть рассчитаны на 50 В. Резисторы R7 и R8 проволочные.

Настройка усилителя заключается в подборе номиналов сопротивлений R3 и R6. При этом R3 отвечает за режим работы входного каскада, а R6 за выходной (ток покоя не должен быть больше 60мА).

Наибольшей амплитуды выходного сигнала, без искажений, на нагрузке номиналом 4 Ом, можно добиться при входном напряжении 1 В. В этом случае пиковая мощность — 36 Вт.

На нагрузке 2 Ом максимальное напряжение уменьшается до 10 В, но ток увеличивается до 5 А. При этом мощность достигает значения 50 Вт.

Чтобы увеличить выходную мощность, нужно увеличить напряжение питания, после чего, для корректной работы, изменить сопротивления R3 и R6.

Содержание драгоценных металлов

Согласно этикетке на изделие, транзистор КТ818 не содержит драгметаллов, так что любителям добывать из радиодеталей золото увы не повезло :

Производители

Сейчас КТ818Г продолжает выпускать белорусское предприятие ОАО «Интеграл» г. Минск. Также небольшие партии изготавливаются на российских заводах АО «Кремний», г. Брянск и «Искра» г. Ульяновск.

Транзистор КТ818Г

Срок доставки:

5 — 15 дней

Цена:

По запросу

Транзистор КТ818Г p-n-p кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в ключевых и линейных схемах; другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Номер технических условий

аАО.336.188 ТУ / 02

Особенности

Диапазон рабочих температур: — 45 до + 100 С
комплиментарная пара КТ819

Корпусное исполнение

пластмассовый корпус КТ-28 (ТО-220)

Назначение выводов
Вывод	Назначение
№1	Эмиттер
№2	Коллектор
№3	База

Основные электрические параметры КТ818 при Токр. среды = + 25 С
Параметры	Обозначение	Ед.изм.	Режимы измерения	Min	Max
Обратный ток коллектора	Iкбо	мА	Uкб=40B	—	1
Статический коэффициент передачи тока КТ818А, В КТ818Б КТ818Г	h31э	—	Uкб = 5 B, Iэ =5 A	15 20 12	—
Граничное напряжение	Uкэо гр	В	Iэ =0. 3 A, tи= 270 330 мкс	25	—
КТ818А				25
КТ818Б				40
КТ818В				60
КТ818Г				80
Напряжение насыщения коллектор-эмиттер	Uкэ нас	В	Iк=5A, Iб=0.5A	—	2

Значения предельно допустимых электрических режимов эксплуатации КТ818
Параметры	Обознач.	Ед. изм.	Значение
Постоянное напряжение коллектор-эмиттер при Rэб	Uкэ max	В	40
КТ818А			40
КТ818Б			50
КТ818В			70
КТ818Г			90
Напряжение эмиттер-база	Uэб max	В	5
Постоянный ток коллектора	Iк max	А	10
Импульсный ток коллектора tи 100	Iки max	А	15
Максимально допустимый постоянный ток базы	Iб max	А	3
Импульсный ток базы tи 100	Iби max	А	5
Рассеиваемая мощность при Ткорп.	Рк мах	Вт	60
