Кт 819 – Транзистор КТ819. КТ819: Характеристики, применение и аналоги мощного биполярного транзистора

Каковы основные параметры транзистора КТ819. Какие существуют разновидности этого транзистора. Где применяется КТ819 в электронных схемах. Какие есть отечественные и зарубежные аналоги КТ819.

Общая характеристика транзистора КТ819

КТ819 представляет собой кремниевый биполярный n-p-n транзистор средней мощности. Это низкочастотный транзистор, выпускаемый в пластмассовом корпусе TO-220. КТ819 относится к транзисторам широкого применения и используется как в ключевых, так и в линейных схемах.

Существует несколько разновидностей этого транзистора:

  • КТ819А
  • КТ819Б
  • КТ819В
  • КТ819Г

Комплементарной парой для КТ819 является транзистор КТ818 p-n-p типа с аналогичными параметрами.

Основные параметры транзистора КТ819

Рассмотрим ключевые электрические характеристики КТ819:

  • Максимальное напряжение коллектор-эмиттер:
    • КТ819А — 40 В
    • КТ819Б — 50 В
    • КТ819В — 70 В
    • КТ819Г — 100 В
  • Максимальный постоянный ток коллектора: 10 А
  • Максимальный импульсный ток коллектора: 15 А
  • Максимальная рассеиваемая мощность коллектора: 60 Вт
  • Статический коэффициент передачи тока:
    • КТ819А, КТ819В — не менее 15
    • КТ819Б — не менее 20
    • КТ819Г — не менее 12
  • Граничная частота коэффициента передачи тока: 3-12 МГц

Особенности применения транзистора КТ819

КТ819 находит широкое применение в различных электронных устройствах и схемах:


  • Усилители низкой частоты
  • Операционные усилители
  • Дифференциальные усилители
  • Преобразователи напряжения
  • Импульсные схемы
  • Ключевые схемы

Благодаря своим характеристикам, КТ819 хорошо подходит для применения в выходных каскадах усилителей мощности звуковой частоты, а также в схемах стабилизаторов напряжения и тока.

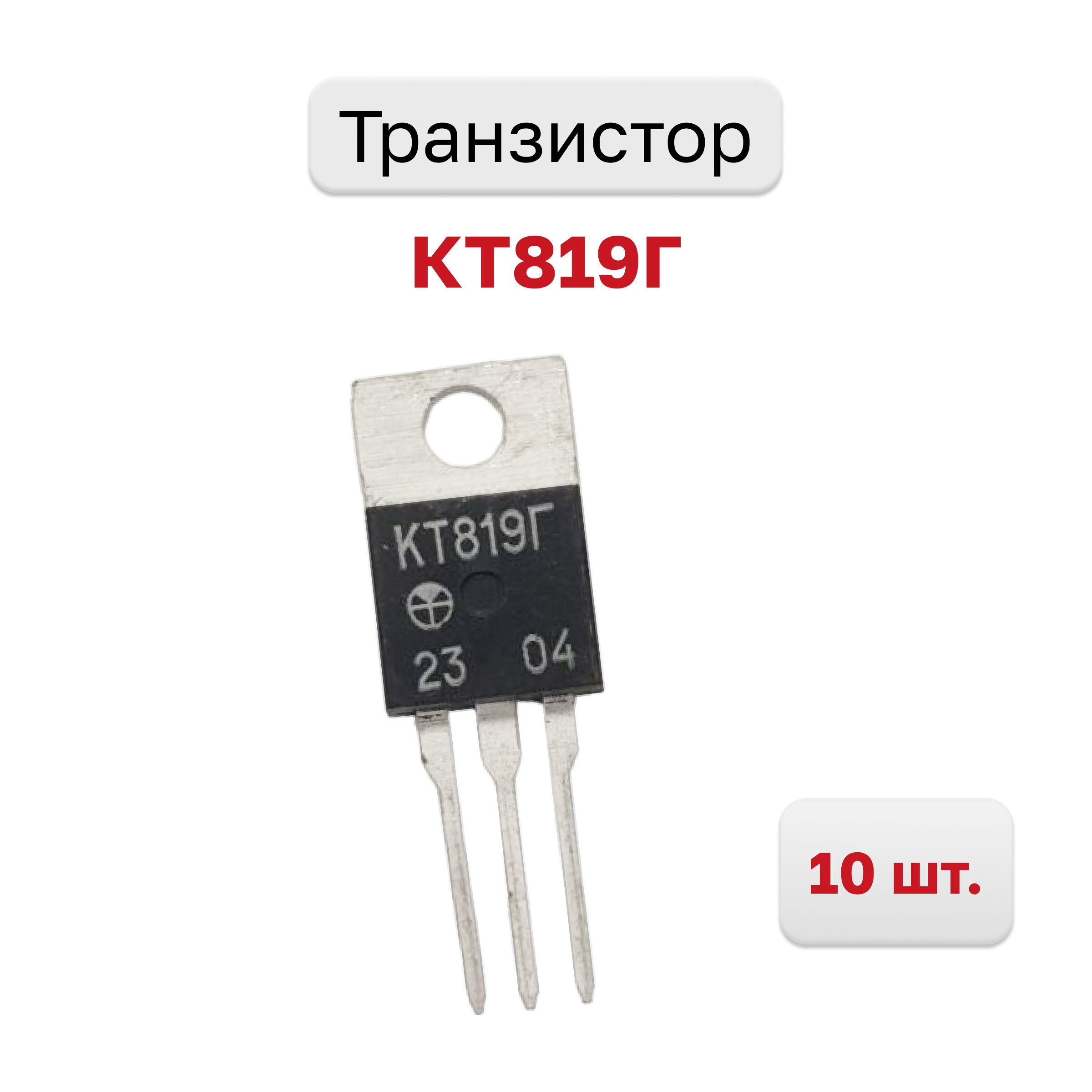

Цоколевка и корпус транзистора КТ819

КТ819 выпускается в пластмассовом корпусе TO-220 с тремя выводами. Цоколевка транзистора следующая:

  • 1 вывод — эмиттер (Э)
  • 2 вывод — коллектор (К)
  • 3 вывод — база (Б)

Масса транзистора КТ819 составляет не более 2,5 грамм. При монтаже следует соблюдать осторожность, чтобы не повредить корпус и выводы транзистора.

Температурные характеристики КТ819

Транзистор КТ819 способен работать в широком диапазоне температур:

  • Диапазон рабочих температур: от -40°C до +125°C
  • Максимальная температура перехода: +150°C

При повышении температуры корпуса выше 25°C необходимо снижать максимальную рассеиваемую мощность. Для эффективного теплоотвода рекомендуется использовать радиатор.


Аналоги транзистора КТ819

КТ819 имеет ряд отечественных и зарубежных аналогов с похожими характеристиками:

  • Отечественные аналоги: КТ818 (p-n-p версия)
  • Зарубежные аналоги:
    • BD243C
    • 2N3055
    • TIP41
    • MJE3055T

При замене КТ819 на аналог необходимо внимательно сравнивать их параметры, так как могут быть отличия в максимальных напряжениях, токах и коэффициентах усиления.

Производители транзистора КТ819

Основными производителями транзистора КТ819 являются:

  • ОАО «Интеграл» (Беларусь)
  • АО «Кремний-Маркетинг» (Россия, г. Брянск)

Эти предприятия обеспечивают стабильное производство КТ819 и его модификаций для нужд отечественной электронной промышленности.

Особенности монтажа и эксплуатации КТ819

При работе с транзистором КТ819 следует учитывать некоторые важные моменты:

  • Пайку выводов рекомендуется производить на расстоянии не менее 5 мм от корпуса
  • Допускается однократный изгиб выводов на расстоянии не менее 2,5 мм от корпуса под углом 90°
  • Радиус изгиба выводов должен быть не менее 0,8 мм
  • Не допускается изгиб выводов в плоскости их расположения
  • При монтаже следует исключить возможность передачи механических усилий на корпус транзистора

Соблюдение этих правил позволит избежать повреждения транзистора и обеспечит его надежную работу в составе электронного устройства.


Применение КТ819 в современной электронике

Несмотря на то, что КТ819 является достаточно старым транзистором, он до сих пор находит применение в различных областях электроники:

  • Бытовая техника
  • Промышленная автоматика
  • Источники питания
  • Усилители звука
  • Системы управления двигателями

Популярность КТ819 обусловлена его надежностью, доступностью и хорошо изученными характеристиками. Однако в новых разработках его часто заменяют на более современные транзисторы с улучшенными параметрами.

Заключение

Транзистор КТ819 представляет собой надежный и проверенный временем компонент для различных электронных устройств. Его основными преимуществами являются:

  • Высокая мощность (до 60 Вт)
  • Широкий диапазон рабочих напряжений (в зависимости от модификации)
  • Хорошая термостабильность
  • Доступность и низкая стоимость

Несмотря на появление более современных аналогов, КТ819 продолжает использоваться в различных электронных схемах, особенно в области ремонта и обслуживания старой техники. Знание характеристик и особенностей применения этого транзистора остается актуальным для многих инженеров и радиолюбителей.



Аналоги для кт819 — Аналоги

КТ819 2SD1761
Отечественный и зарубежный аналоги
КТ819 BD243C Отечественный и зарубежный аналоги
КТ819А 2N6288 Отечественный и зарубежный аналоги
КТ819А 2N6289 Отечественный и зарубежный аналоги
КТ819А BD291 Отечественный и зарубежный аналоги
КТ819А BD663 Отечественный и зарубежный аналоги
КТ819А BD705 Отечественный и зарубежный аналоги
КТ819А TIP41 Отечественный и зарубежный аналоги
КТ819АМ BDW21 Отечественный и зарубежный аналоги
КТ819АМ BDW51 Отечественный и зарубежный аналоги
КТ819Б 2N5490 Отечественный и зарубежный аналоги
КТ819Б 2N6129 Отечественный и зарубежный аналоги
КТ819Б BD293 Отечественный и зарубежный аналоги
КТ819Б BD533 Отечественный и зарубежный аналоги
КТ819Б BD949 Отечественный и зарубежный аналоги
КТ819Б BDT91 Отечественный и зарубежный аналоги
КТ819Б BDV91 Отечественный и зарубежный аналоги
КТ819Б MJE3055 Отечественный и зарубежный аналоги
КТ819Б TIP41 Отечественный и зарубежный аналоги
КТ819Б TIP41A Отечественный и зарубежный аналоги
КТ819БМ 2N6253 Отечественный и зарубежный аналоги
КТ819БМ 2N6371 Отечественный и зарубежный аналоги
КТ819БМ 2N6470 Отечественный и зарубежный аналоги
КТ819БМ BD142 Отечественный и зарубежный аналоги
КТ819БМ BD181 Отечественный и зарубежный аналоги
КТ819БМ BDW21A Отечественный и зарубежный аналоги
КТ819БМ BDW51A Отечественный и зарубежный аналоги
КТ819БМ BDX13C Отечественный и зарубежный аналоги
КТ819БМ BDX91 Отечественный и зарубежный аналоги
КТ819БМ BDX93 Отечественный и зарубежный аналоги
КТ819В 2N5492 Отечественный и зарубежный аналоги
КТ819В 2N5494 Отечественный и зарубежный аналоги
КТ819В 2N6099 Отечественный и зарубежный аналоги
КТ819В 2N6130 Отечественный и зарубежный аналоги
КТ819В 2N6290 Отечественный и зарубежный аналоги
КТ819В 2N6291 Отечественный и зарубежный аналоги
КТ819В BD201 Отечественный и зарубежный аналоги
КТ819В BD295 Отечественный и зарубежный аналоги
КТ819В BD535 Отечественный и зарубежный аналоги
КТ819В BD707 Отечественный и зарубежный аналоги
КТ819В BD951 Отечественный и зарубежный аналоги
КТ819В BDT93 Отечественный и зарубежный аналоги
КТ819В BDV93 Отечественный и зарубежный аналоги
КТ819В BDX71 Отечественный и зарубежный аналоги
КТ819В TIP41B Отечественный и зарубежный аналоги
КТ819ВМ 2N6471 Отечественный и зарубежный аналоги
КТ819ВМ BD182 Отечественный и зарубежный аналоги
КТ819ВМ BDW21B Отечественный и зарубежный аналоги
КТ819ВМ BDW51B Отечественный и зарубежный аналоги
КТ819Г 2N5496 Отечественный и зарубежный аналоги
КТ819Г 2N6101 Отечественный и зарубежный аналоги
КТ819Г 2N6131 Отечественный и зарубежный аналоги
КТ819Г 2N6292 Отечественный и зарубежный аналоги
КТ819Г 2N6293 Отечественный и зарубежный аналоги
КТ819Г BD203 Отечественный и зарубежный аналоги
КТ819Г BD537 Отечественный и зарубежный аналоги
КТ819Г BD709 Отечественный и зарубежный аналоги
КТ819Г BD711 Отечественный и зарубежный аналоги
КТ819Г BD712 Отечественный и зарубежный аналоги
КТ819Г BD953 Отечественный и зарубежный аналоги
КТ819Г BDT95 Отечественный и зарубежный аналоги
КТ819Г BDV95 Отечественный и зарубежный аналоги
КТ819Г BDX73 Отечественный и зарубежный аналоги
КТ819Г BDX77 Отечественный и зарубежный аналоги
КТ819Г TIP41C Отечественный и зарубежный аналоги
КТ819ГМ 2N3055 Отечественный и зарубежный аналоги
КТ819ГМ 2N3055E Отечественный и зарубежный аналоги
КТ819ГМ 2N6472 Отечественный и зарубежный аналоги
КТ819ГМ 2SD716 Отечественный и зарубежный аналоги
КТ819ГМ 2SD843 Отечественный и зарубежный аналоги
КТ819ГМ BD183 Отечественный и зарубежный аналоги
КТ819ГМ BDW21C Отечественный и зарубежный аналоги
КТ819ГМ BDW51C Отечественный и зарубежный аналоги
КТ819ГМ BDX10 Отечественный и зарубежный аналоги
КТ819ГМ BDX10C Отечественный и зарубежный аналоги
КТ819ГМ BDX95 Отечественный и зарубежный аналоги
КТ819ГМ BDY20 Отечественный и зарубежный аналоги
КТ819ГМ BDY38 Отечественный и зарубежный аналоги
КТ819ГМ BDY73 Отечественный и зарубежный аналоги
КТ819ГМ КТ729А Отечественный и зарубежный аналоги

radio-hobby.org

Параметры транзистора КТ819. Datasheet. Цоколевка, аналоги, производители.

Параметры транзистора КТ819. Datasheet. Цоколевка, аналоги, производители.

КТ819 — кремниевый биполярный n-p-n транзистор низкочастотный средней мощности, в пластмассовом корпусе TO-220

Назначение: КТ819 -транзистор широкого применения для использования в ключевых и линейных схемах.

Типы: КТ819А, КТ819Б, КТ819В, КТ819Г

Комплементарная пара: КТ818 (транзистор p-n-p типа с аналогичными параметрами)

Аналог: BD905, BD907, BD909, BD911

Цоколевка КТ819: Э-К-Б, смотри рисунок

Производители: Интеграл (Беларусь), Кремний-Маркетинг (Брянск)

Цена КТ819: вывести цену (прямой запрос в интернет-магазины)

Datasheet: (подробные характеристики с графиками зависимостей параметров)



Основные параметры транзисторов КТ819:
ПараметрРежим измеренияMin (минимальное значение параметра)Max (максимальное значение параметра)
Статический коэффициент передачи тока
КТ819А,В
КТ819Б
КТ819Г
Uкб=5B, Iэ=5A15
20
12

Напряжение насыщения коллектор-эмиттер КТ819(А-Г)
Iк=5А, Iб=0.5A
Предельные параметры транзисторов КТ819:
Постоянное напряжение коллектоp-эмиттеp
КТ819А
КТ819Б
КТ819В
КТ819Г
Rэб ≤ 1кОм 40В
50В
70В
100В
Напряжение эмиттер-база (обратное)
Постоянный ток коллектора КТ819  10А
Импульсный ток коллектораtи ≤ 10 мс, Т/tи≥100 15А
Максимально допустимый постоянный ток базы
Постоянная рассеиваемая мощность коллектораТк ≤ 25 °С 60Вт
Температура перехода  -60 +150

Более подробные параметры КТ819, выходная характеристика, datasheet на аналоги приведены в справочнике мощных транзисторов

www.trzrus.ru

КТ819А, КТ819Б, КТ819В, КТ819Г, 2Т819А, 2Т819Б, 2Т819В

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Транзисторы кремниевые меза-эпитаксиально-планарные n-p-n универсальные низкочастотные мощные. Предназначены для применения в усилителях низкой частоты, операционных и дифференциальных усилителях, преобразователях и импульсных схемах. Транзисторы КТ819А, КТ819Б, КТ819В, КТ819Г выпускаются в пластмассовом корпусе с гибкими выводами, транзисторы 2Т819А, 2Т819Б, 2Т819В — в металлостеклянном корпусе с жёсткими выводами.

Масса транзисторов КТ819А, КТ819Б, КТ819В, КТ819Г не более 2,5 гр., транзисторов 2Т819А, 2Т819Б, 2Т819В не более 20 гр.

Чертёж транзистора КТ819А, КТ819Б, КТ819В, КТ819Г, 2Т819А, 2Т819Б, 2Т819В

Электрические параметры.

Граничное напряжение при IК=0,1 А, τи≤300 мкс, Q≥100
КТ819А, не более 25 В
КТ819Б, 2Т819В 40-60-80 В
КТ819В, 2Т819Б 60-80-100 В
КТ819Г, 2Т819А 80-100-110 В
Напряжение насыщения коллектор-эмиттер не более при IК=5 А, IБ=0,5 А
2Т819А, 2Т819Б, 2Т819В 1 В
КТ819А, КТ819Б, КТ819В, КТ819Г 2 В
при IК=20 А, IБ=4 А 2Т819А, 2Т819Б, 2Т819В 5 В
при IК=15 А, IБ=3 А КТ819А, КТ819Б, КТ819В, КТ819Г 4 В
Напряжение насыщения база-эмиттер при IК=5 А, IБ=0,5 А, не более
2Т819А, 2Т819Б, 2Т819В 1,5 В
КТ819А, КТ819Б, КТ819В, КТ819Г 3 В
Статический коэффициент передачи тока в схеме с общим эмиттером при UКБ=5 В, IК=5 А, не менее
при Т=24,85°С и Т=ТК макс
2Т819А, 2Т819Б, 2Т819В 20
КТ819А, КТ819В 15
КТ819Б 20
КТ819Г 12
при Т=-60,15°С 2Т819А, 2Т819Б, 2Т819В 9
при Т=-40,15°С
КТ819А, КТ819В 10
КТ819Б 15
КТ819Г 7
Граничная частота коэффициента передачи тока в схеме с общим эмиттером при UКБ=5 В, IЭ=0,5 А 3-5-12 МГц
Время выключения при IК=5 А, IБ=0,5 А, не более 2,5 мкс
Ёмкость коллекторного перехода при UКБ=5 В 360-600-1000 пФ
Пробивное напряжение коллектор-база при Т=213-298 К, IК=1 мА и при Т=124,85°С, IК=5 мА, не менее
2Т819А 100 В
2Т819Б 80 В
2Т819В 60 В
Обратный ток коллектора при UКБ=40 В, не более КТ819А, КТ819Б, КТ819В, КТ819Г
при Т=233-298 К 1 мА
при Т=99,85°С 10 мА
Пробивное напряжение эмиттер-база при IЭ=5 мА, не менее 5 В

Предельные эксплуатационные данные.

Постоянное напряжение коллектор-база
2Т819А 25 В
2Т819Б 40 В
2Т819В 60 В
Постоянное напряжение коллектор-эмиттер при RБЭ≤100 Ом, Т=Тмин-323 К
КТ819А 40 В
КТ819Б 50 В
КТ819В 70 В
КТ819Г, 2Т819А 100 В
2Т819Б 80 В
2Т819В 60 В
Постоянное напряжение база-эмиттер 5 В
Постоянный ток коллектора
КТ819А, КТ819Б, КТ819В, КТ819Г 10 А
2Т819А, 2Т819Б, 2Т819В 15 А
Импульсный ток коллектора при τи≤10 мс, Q≥100
КТ819А, КТ819Б, КТ819В, КТ819Г 15 А
2Т819А, 2Т819Б, 2Т819В 20 А
Постоянный ток базы 3 А
Импульсный ток базы при τи≤10 мс, Q≥100 5 А
Постоянная рассеиваемая мощность коллектора с теплоотводом при Тк≤24,85°С
КТ819А, КТ819Б, КТ819В, КТ819Г 60 Вт
2Т819А, 2Т819Б, 2Т819В 100 Вт
без теплоотвода при Тк≤24,85°С
КТ819А, КТ819Б, КТ819В, КТ819Г 1,5 Вт
2Т819А, 2Т819Б, 2Т819В 3 Вт
Температура перехода
КТ819А, КТ819Б, КТ819В, КТ819Г 124,85°С
2Т819А, 2Т819Б, 2Т819В 149,85°С
Температура окружающей среды
КТ819А, КТ819Б, КТ819В, КТ819Г От -40,15 до Тк=99,85°С
2Т819А, 2Т819Б, 2Т819В От -60,15 до Тк=124,85°С

Примечания: 1. Постоянная рассеиваемая мощность коллектора без теплоотвода при Тк=298÷373 К снижается линейно на 0,015 Вт через 1 К КТ819А, КТ819Б, КТ819В, КТ819Г.

2. Пайку выводов разрешается производить на расстоянии не менее 5 мм от корпуса. При монтаже в схему транзисторов КТ819А, КТ819Б, КТ819В, КТ819Г допускается одноразовый изгиб выводов на расстоянии не менее 2,5 мм от корпуса под углом 90°, радиусом не менее 0,8 мм. При этом должны приниматься меры, исключающие возможность передачи усилий на корпус. Изгиб в плоскости выводов не допускается.

1-2. Зависимость максимально допустимой мощности рассеивания коллектора от температуры корпуса. 3. Входная характеристика. 4. Зависимость статического коэффициента передачи тока от тока эмиттера.

1-2. Зависимость максимально допустимой мощности рассеивания коллектора от температуры корпуса. 3. Входная характеристика. 4. Зависимость статического коэффициента передачи тока от тока эмиттера.

1. Зависимость напряжения коллектор-эмиттер от сопротивления база-эмиттер. 2. Зависимость напряжения насыщения коллектор-эмиттер от тока коллектора. 3. Зависимость времени выключения от тока коллектора. 4. Зависимость статического коэффициента передачи тока от температуры корпуса.

1. Зависимость напряжения коллектор-эмиттер от сопротивления база-эмиттер. 2. Зависимость напряжения насыщения коллектор-эмиттер от тока коллектора. 3. Зависимость времени выключения от тока коллектора. 4. Зависимость статического коэффициента передачи тока от температуры корпуса.


elektrouzel.ru
