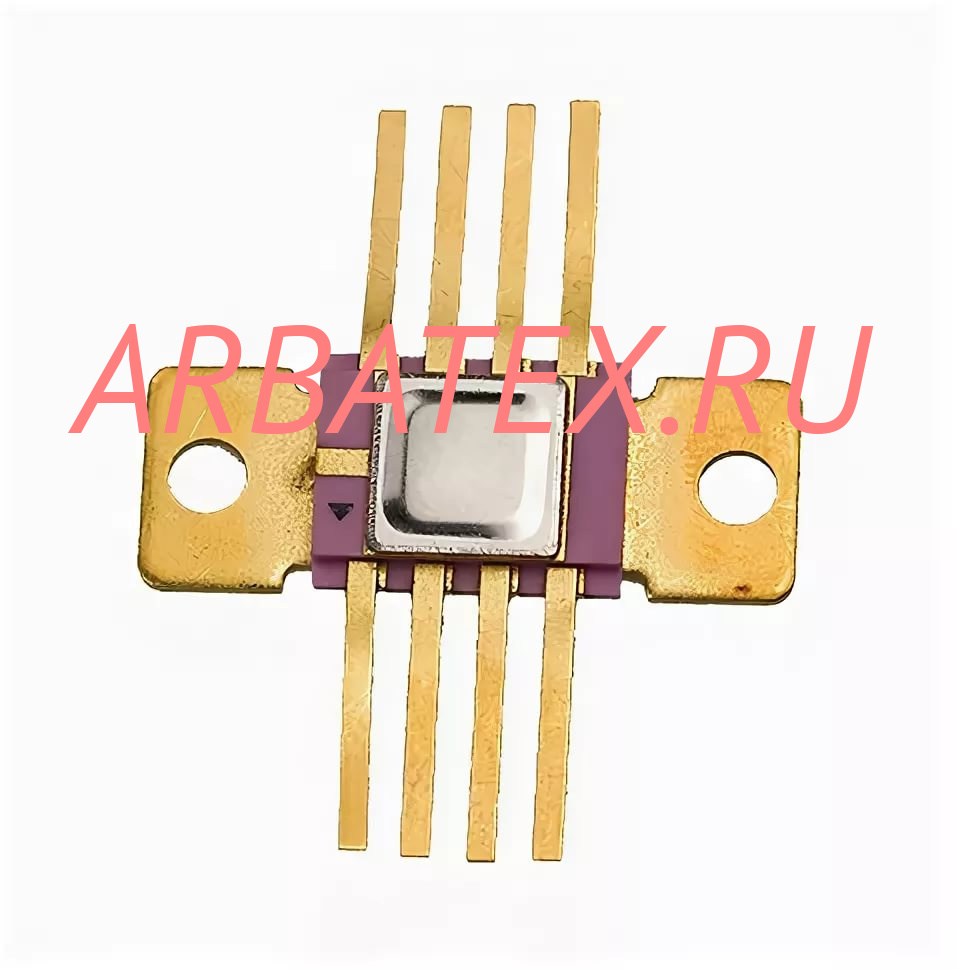

К142ЕН9А, К142ЕН9Б, К142ЕН9В, К142ЕН9Г, К142ЕН9Д, К142ЕН9Е, КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В, КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е

Электрические параметры. КР142ЕН9Б: Характеристики и применение стабилизатора напряжения

Что такое стабилизатор напряжения КР142ЕН9Б. Каковы его основные параметры и характеристики. Где применяется данная микросхема. Как правильно подключить и использовать КР142ЕН9Б.

Общая информация о стабилизаторе КР142ЕН9Б

КР142ЕН9Б — это интегральный стабилизатор напряжения положительной полярности с фиксированным выходным напряжением 24 В. Данная микросхема относится к серии КР142, которая включает в себя линейные стабилизаторы с различными номиналами выходного напряжения от 5 до 27 В.

Основные особенности КР142ЕН9Б:

  • Выходное напряжение: 24 В ± 0,48 В
  • Максимальный выходной ток: 1,5 А
  • Максимальное входное напряжение: 40 В
  • Встроенная защита от короткого замыкания и перегрева
  • Низкий уровень шумов
  • Высокая стабильность выходного напряжения

Электрические параметры КР142ЕН9Б

Рассмотрим подробнее основные электрические характеристики стабилизатора КР142ЕН9Б:

  • Выходное напряжение: 24 В ± 0,48 В (при входном напряжении 35 В и выходном токе 10 мА)
  • Максимальный выходной ток: 1,5 А
  • Максимальное входное напряжение: 40 В
  • Минимальное падение напряжения: ≤ 2,5 В
  • Ток потребления: ≤ 10 мА (при входном напряжении 40 В и нулевом выходном токе)
  • Нестабильность по напряжению: ≤ 0,05% (при изменении входного напряжения)
  • Нестабильность по току: ≤ 0,67% (при изменении выходного тока)
  • Температурный коэффициент напряжения: ≤ 0,02 %/°C

Применение стабилизатора КР142ЕН9Б

Стабилизатор напряжения КР142ЕН9Б находит широкое применение в различных электронных устройствах, где требуется стабильное напряжение питания 24 В. Основные области применения включают:


  • Источники питания для радиоэлектронной аппаратуры
  • Блоки питания измерительных приборов
  • Системы автоматики и управления
  • Промышленное оборудование
  • Автомобильная электроника
  • Бытовая техника

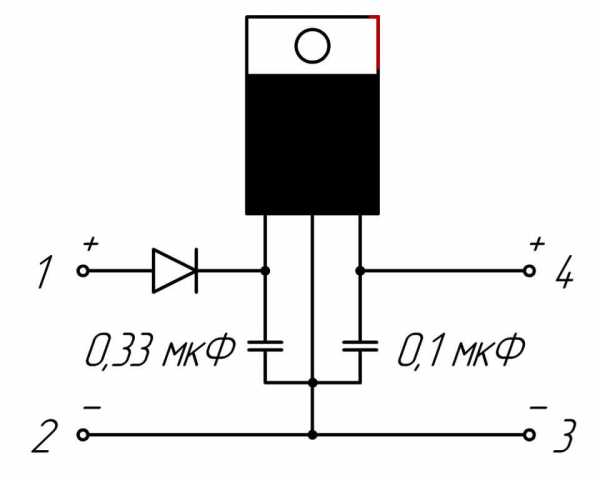

Схема включения КР142ЕН9Б

Для правильной работы стабилизатора КР142ЕН9Б необходимо использовать типовую схему включения. Рассмотрим основные элементы этой схемы:

  • Входной конденсатор C1 (0,33-1 мкФ) — для подавления высокочастотных помех
  • Выходной конденсатор C2 (1-10 мкФ) — для улучшения переходных характеристик
  • Диод D1 — для защиты от обратных токов при отключении входного напряжения
  • Радиатор — для отвода тепла при больших токах нагрузки

Как правильно подключить КР142ЕН9Б:

  1. Подключите входное напряжение к выводу 1 (Вход)
  2. Соедините вывод 2 (Общий) с общим проводом схемы
  3. Снимайте стабилизированное напряжение 24 В с вывода 3 (Выход)
  4. Установите входной и выходной конденсаторы как можно ближе к выводам микросхемы
  5. При необходимости используйте радиатор для охлаждения

Особенности монтажа и эксплуатации

При использовании стабилизатора КР142ЕН9Б следует учитывать некоторые особенности монтажа и эксплуатации:


  • Рекомендуется использовать теплоотводящую пасту при установке микросхемы на радиатор
  • Не допускается пайка выводов ближе 5 мм от корпуса микросхемы
  • Температура пайки не должна превышать 265°C
  • Допускается однократный изгиб выводов на расстоянии не менее 2,5 мм от корпуса
  • При монтаже необходимо исключить механические напряжения на корпус микросхемы
  • Рекомендуется использовать входной конденсатор емкостью не менее 0,33 мкФ

Преимущества использования КР142ЕН9Б

Стабилизатор напряжения КР142ЕН9Б обладает рядом преимуществ, которые делают его популярным выбором для многих применений:

  • Простота использования — не требует большого количества внешних компонентов
  • Высокая стабильность выходного напряжения
  • Встроенная защита от короткого замыкания и перегрева
  • Широкий диапазон входных напряжений
  • Низкий уровень шумов на выходе
  • Высокая надежность и долговечность
  • Доступность и невысокая стоимость

Сравнение КР142ЕН9Б с аналогами

Стабилизатор КР142ЕН9Б имеет ряд аналогов как среди отечественных, так и зарубежных микросхем. Рассмотрим некоторые из них:


  • КР142ЕН9Д — аналог с выходным напряжением 24 В, но меньшим максимальным током (1 А)
  • LM7824 — зарубежный аналог с похожими характеристиками
  • L7824 — еще один популярный зарубежный аналог

Основные отличия КР142ЕН9Б от аналогов:

  • Более высокий максимальный выходной ток (1,5 А) по сравнению с некоторыми аналогами
  • Меньшая нестабильность по напряжению и току
  • Более широкий диапазон рабочих температур

Типичные проблемы и их решения

При работе со стабилизатором КР142ЕН9Б могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

  1. Перегрев микросхемы:
    • Используйте радиатор достаточной площади
    • Проверьте правильность монтажа и наличие теплопроводящей пасты
    • Уменьшите входное напряжение, если это возможно
  2. Нестабильное выходное напряжение:
    • Проверьте качество входного напряжения
    • Убедитесь в правильности подключения входного и выходного конденсаторов
    • Проверьте, не превышен ли максимальный выходной ток
  3. Повышенный уровень пульсаций на выходе:
    • Увеличьте емкость выходного конденсатора
    • Используйте дополнительный LC-фильтр на выходе

Заключение

Стабилизатор напряжения КР142ЕН9Б является надежным и эффективным решением для получения стабильного напряжения 24 В в различных электронных устройствах. Благодаря простоте использования, высокой стабильности и встроенным защитным функциям, эта микросхема находит широкое применение в промышленной и бытовой электронике.


При правильном подключении и соблюдении рекомендаций по монтажу и эксплуатации, КР142ЕН9Б обеспечивает долговременную и безотказную работу в составе различных источников питания и электронных устройств.


К142ЕН9А, К142ЕН9Б, К142ЕН9В, К142ЕН9Г, К142ЕН9Д, К142ЕН9Е, КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В, КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е

Электрические параметры:
Выходное напряжение при Uвх=35 В, Iвых=10 мА:
К142ЕН9А, КР142ЕН9А . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 В ±0,4 В
К142ЕН9Б, КР142ЕН9Б . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 В ±0,48 В
К142ЕН9В, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 В ±0,54 В

при Uвх=30 В, Iвых=10 мА:
К142ЕН9Г, КР142ЕН9Г . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 В ±0,6 В
К142ЕН9Д, КР142ЕН9Д . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 В ±0,72 В
К142ЕН9Е, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 В ±0,81 В
Минимальное падение напряжения при Uвх=Uвых+2,5 В . . . . . . . . . . . . . . . . .≤ 2,5 В
Ток потребления:
            при Uвх=40 В, Iвых=0 для К142ЕН9А, К142ЕН9Б, К142ЕН9В,
КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 10 мА
            при Uвх=35 В, Iвых=0 для К142ЕН9Г, К142ЕН9Д, К142ЕН9Е,
КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 10 мА
Нестабильность по напряжению:
            при Uвх=35 В, Iвых=10 мА для К142ЕН9А, К142ЕН9Б, К142ЕН9В,
КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,05 %
            при Uвх=30 В, Iвых=10 мА для К142ЕН9Г, К142ЕН9Д, К142ЕН9Е,
КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,1 %
Нестабильность по току при Uвх=23, 27 и 30 В:
            К142ЕН9А, К142ЕН9Б, К142ЕН9В,
КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,67 %
            К142ЕН9Г, К142ЕН9Д, К142ЕН9Е,
КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 1,5 %
Температурный коэффициент напряжения при T=85 ºC:
при Uвх=35 В, Iвых=10 мА :
            К142ЕН9А, К142ЕН9Б, К142ЕН9В,
КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,02 %/ºC
при Uвх=30 В, Iвых=10 мА :
К142ЕН9Г, К142ЕН9Д, К142ЕН9Е,
КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,03 %/ºC
Дрейф выходного напряжения (за 500 часов) при Tк=100 ºC:
при Uвх=40 В:
К142ЕН9А, К142ЕН9Б, К142ЕН9В,
КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 1 %
при Uвх=35 В:
К142ЕН9Г, К142ЕН9Д, К142ЕН9Е,
КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 1,5 %
Коэффициент сглаживания пульсаций:
при Uвх=35 В, Iвых=10 мА:
К142ЕН9А, К142ЕН9Б, К142ЕН9В,
КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≥ 30 дБ
при Uвх=30 В, I
вых
=10 мА:
К142ЕН9Г, К142ЕН9Д, К142ЕН9Е,
КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≥ 30 дБ

Предельно допустимые режимы эксплуатации:
Максимальное входное напряжение во всем диапазоне температур корпуса:
К142ЕН9А, К142ЕН9Б, К142ЕН9В,
КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 40 В
К142ЕН9Г, К142ЕН9Д, К142ЕН9Е,
КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 35 В
Максимальный выходной ток:
при Tк=-20…+70 ºC:
К142ЕН9А, К142ЕН9Б, К142ЕН9В,
КР142ЕН9А, КР142ЕН9Б, КР142ЕН9В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 1,5 А
К142ЕН9Г, К142ЕН9Д, К142ЕН9Е,
КР142ЕН9Г, КР142ЕН9Д, КР142ЕН9Е . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 1 А
при Tк=-45…+100 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,5 А

Тепловое сопротивление КР142ЕН9:
    кристалл-корпус . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13,3 ºC/Вт
    кристалл-среда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83,3 ºC/Вт
Максимальная рассеиваемая мощность:
при Tк=-45…+70 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Вт
при Tк=+100 ºC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Вт
Предельно допустимая температура кристалла КР142ЕН9 . . . . . . . . . . . . . . . . +150 °C

Примечание: изменение Iвых,max и Pрас,max в промежуточных диапазонах температур происходит по линейному закону.

Общие рекомендации по применению:
Крепление ИС осуществляется непосредственно к печатной плате или к теплоотводящему радиатору путем прижима металлической части корпуса или через переходные элементы методом распайки выводов корпуса на печатную плату. При этом радиатор К142ЕН9(А-Е) закрепляется винтами:
— к металлической теплоотводящей шине, закрепленной на печатной плате, — в случае использования дополнительного теплоотвода;
— непосредственно к печатной плате — при отсутствии дополнительного теплоотвода.

При монтаже КР142ЕН9(А-Е) на теплоотводящий радиатор необходимо соблюдать следующие требования.
1. Для улучшения теплового баланса установку ИС на радиатор необходимо осуществлять с помощью теплоотводящих паст.
2. Не рекомендуется припайка основания ИС к теплоотводу.
3. При изоляции корпуса ИС от радиатора необходимо учитывать тепловое сопротивление изолирующей прокладки или пасты.

Пайка выводов рекомендуется не ближе 5 мм от корпуса ИС, температура припоя должна быть не более 265 °С. Скорость погружения (и извлечения) выводов 25 ± 2 мм/с, время выдержки не более 4 секунд.

При монтаже ИС допускается одноразовый изгиб выводов не ближе 2,5 мм от корпуса под углом 90° с радиусом закругления не менее 2,5 мм. При этом должны приниматься меры, исключающие передачу усилий на корпус. Изгиб в плоскости выводов не допускается.

В качестве вывода «общий» наряду с выводом «8», рекомендуется использовать корпус К142ЕН9(А-Е) и металлическую часть корпуса КР142ЕН9(А-Е) с соответствующим выводом.

Допускается подача напряжения на выход ИС до 27 В при отсутствии напряжения на входе. Разрешается производить монтаж 2 раза, демонтаж 1 раз.

При всех условиях эксплуатации емкость входного конденсатора должна быть не менее 0,33 мкФ, а расстояние от конденсатора до ИС — не более 50 мм. При этом гарантируется отсутствие генерации на входе с амплитудой, превышающей Uвх,max. В ИС предусмотрена встроенная защита от короткого замыкания, перегрузки по току и от перегрева кристалла (выключение ИС происходит при Tк=+165 ±10 ºC). Температура металлической части корпуса КР142ЕН9 (А-Е), измеренная на расстоянии 1…2 мм от пластмассовой части, не должна превышать (+100 ±3) °С.

Пожароопасный аварийный режим при T=+25 ºC и Pрас=6 Вт, Iвых=1,5 А для К142ЕН9(А-В) и Iвых=1 А для К142ЕН9(Г-Е). Облегченный режим КР142ЕН9(А-Е) выбирается исходя из Pрас=3 Вт при Т=+70 °С.

Низшая резонансная частота К142ЕН9(А-Е) 15 кГц.

kiloom.ru

Стабилизаторы КРЕН 142


Стабилизаторы КРЕН серии КР142ЕН5-9 с постоянным положительным напряжением на выходе в диапазоне 5-27В широко применяются в самых различных электронных устройствах. Те напряжения, которые можно получить применяя данные стабилизаторы КРЕН 142, позволяют использовать их в блоках питания бытовой радиоэлектроники, промышленных устройств, измерительной техники и т.д.
Путём добавления в типовые схемы включения дополнительных элементов можно превратить эти источники фиксированного напряжения в источники с регулированием напряжения и тока. Если стабилизатор КРЕН 142 находится далеко (длина соединяющих проводов 1 метр и более) от фильтрующих конденсаторов выпрямителя, то на его входе необходимо также установить электролитический конденсатор. Эти стабилизаторы являются аналогами импортных стабилизаторов серии 78xx.



Схема КРЕН 142

Типовая схема КРЕН 142 стабилизатора, а также цоколевка КРЕН показаны на рисунках.



Стабилизаторы КРЕН (с фиксированным напряжением)

Условное
обозначение
АналогПараметры
Uвых.
ном.
В
Uвых.
мин.
В
Uвых.
макс.
В
Iвых.
макс.
А
Uвх.
макс.
В
Кнест.
напр.
макс.
%/В
Кнест.
тока
макс.
%/А
КР142ЕН5А78055.04.95.12.0150.051.33
КР142ЕН5Б6.05.886.122.0150.051.33
КР142ЕН5В5.04.825.181.5150.051.33
КР142ЕН5Г78066.05.796.211.5150.051.33
КР142ЕН8А9.08.739.271.5350.051.0
КР142ЕН8Б12.011.6412.361.5350.051.0
КР142ЕН8В15.014.5515.451.5350.051.0
КР142ЕН8Г78099.08.649.361.0300.11.5
КР142ЕН8Д781212.011.5212.481.0300.11.5
КР142ЕН8Е781515.014.415.61.0300.11.5
КР142ЕН9А20.019.620.41.5400.050.67
КР142ЕН9Б24.023.5224.481.5400.050.67
КР142ЕН9В27.026.4627.541.5400.050.67
КР142ЕН9Г782020.019.420.61.0350.11.5
КР142ЕН9Д782424.023.2824.721.0350.11.5
КР142ЕН9Е782727.026.1927.811.0350.11.5
КР142ЕН9К782727.01.540

katod-anod.ru

КРЕН 5в стабилизатор — выравнивание напряжение на выходе

Трехвыводные стабилизаторы напряжения бывают фиксированные или регулируемые. Первые разработаны на конкретное выходное напряжение (в нашем случае 5 В). Вторые – регулируемые стабильники, которые позволяют установить необходимое напряжение в заявленных пределах.

Если вам не нужно ограничивать выходные параметры или настраивать сигнал на нестандартные параметры, то обратите внимание на стабилизатор с фиксированным напряжением КРЕН 142, который позволит использовать меньше деталей и поэтому станет лучшим выбором.

Схема КРЕН 142

Как выбрать стабилизатор по току? Устройство должно быть выбрано с номиналом, довольно близким к значению максимально возможного тока в цепи. Если стабилизатор будет слегка загружен, то со стабильностью часто бывает не всё в порядке. Однако схема должна быть подобрана оптимально и полезно во всех смыслах. То есть номинальный ток с большим запасом тоже ни к чему, поскольку ток короткого замыкания будет также слишком большим для того, чтобы защитить цепь.

Типовая схема включения КР142ен5а

Стабилизатор серии КР142ен5а с постоянным положительным напряжением на выходе в 5 В имеет широкое применение в самых различных электронных приборах. Сфера его использования – в качестве источника питания для логических систем, аппаратов высокоточного воспроизведения и других радиоэлектронных приборов. Электрическая схема КР142ЕН5А показана на рисунке ниже.

Емкости С1, С2 играют корректирующую роль. С2 предназначена для сглаживания пульсации, а С1 – для защиты от вероятного высокочастотного возбуждения микросхемы. Ток нагрузки стабилизатора рассчитан до 2 А.

Если добавить в схему вспомогательные детали можно преобразовать её в источник с регулированием напряжения. При удалённом расположении КРЕН 142 (с длиной соединительных проводов один метр и более) от фильтрующих конденсаторов выпрямителя, к его входу следует присоединить конденсатор. Для регулирования напряжения на выходе используется внешний делитель. Для правильной работы устройства потребуется применение дополнительного радиатора. Эти модели являются аналогами импортных регуляторов серии 78xx.

Цоколевка и схема включения

Микросхема КР142ен5а рассчитана на максимальный ток 5 А, и она может его обеспечить. Но превышение тока грозит выходом устройства из строя. Ниже приводится вариант включения микросхемы. Разрешается производить монтаж микросхемы два раза, демонтаж один раз.

Крепёж схемы к печатной плате выполняется методом распайки выводов корпуса, см. цоколевку микросхемы на рисунке.

Характеристики стабилизатора

Микросхема кр142ен5а представляет собой стабилизатор компенсационного типа с регулируемым выходным напряжением положительной полярности.

Основные характеристики:

  • защита от перегрева;
  • ограничение по току КЗ;
  • масса не более 1,4 г;
  • габариты 14,48х15,75 мм.

Предельные значения параметров режима эксплуатации и условий окружающей среды:

  • Температура хранения -55 … +150 С;
  • Температур кристалла в рабочем режиме -45 … +125 С.

Стабилизатор крен8б

В настоящее время интегральные стабилизаторы напряжения распространены достаточно широко. Источники питания с использованием таких стабилизаторов имеют небольшое количество дополнительных элементов, низкую стоимость и обладают отличными техническими характеристиками. Линейный стабилизатор крен8б – один из наиболее распространённых вариантов отечественного производства, являющийся аналогом импортных стабилизаторов линейки 78хх.

Действие стабилизатора

Стабилизатор кр1428б даёт возможность снабжения каждой платы сложного прибора отдельным стабилизирующим устройством и воспользоваться для его питания общим источником, не обеспеченным стабилизацией.

Поскольку поломка одного из стабилизаторов приводит к выходу из строя только подключенного к нему блока, это повышает общую надёжность устройств. Также такая схема подключения смогла решить проблему борьбы с помехами импульсного характера и наводками на длинные питающие провода.

Следует знать, что превышение значения тока, на которое рассчитано устройство, может повлечь за собой выход стабилизатора из строя. Однако современные стабилизаторы имеют защиту по току – в случае превышения максимальной нагрузки тока они просто отключаются.

К минусам линейных стабилизаторов можно отнести и сильный нагрев при повышенной нагрузке. Так повышение входного напряжения влечёт за собой перегрев стабилизатора. При разработке стабилизаторов крен8б эта проблема была решена обеспечением защиты по перегреву.

Технические характеристики:

  • Стабилизатор кр1428б имеет следующие характеристики:
  • допустимая величина выходного тока 1 Ампер;
  • наличие внутренней термозащиты;
  • защищённый выходной транзистор;
  • отсутствие необходимости во внешних компонентах;
  • внутренние ограничения токов короткого замыкания.

Применение

Применяться такой стабилизатор может в таких устройствах, как:

  1. в радиоэлектронных устройствах как источник питания логических систем;
  2. в устройствах воспроизведения высокого качества;
  3. в измерительных приборах.

При добавление в типовые схемы дополнительных элементов можно превратить стабилизатор из источника напряжения в источник с регулировкой как напряжения, так и тока.

Если длина соединительных проводов стабилизатора с фильтрующими конденсатами выпрямителя превышает 1 метр, тогда на его входе требуется установка электролитического конденсатора.

Выбор линейного стабилизатора крен1428б поможет решить проблему со стабилизацией напряжения в большом спектре радиоэлектронный и других устройств и продлит срок использования приборов.

Крен 12 вольт

Стабилизатор напряжения крен 12 вольт, расположенный в блоке питания, является немаловажным узлом радиоэлектронной техники. Не так давно подобные узлы были основаны на стабилитронах и транзисторах, на смену которым пришли специализированные микросхемы.

Плюсами таких схем стали способность в широких диапазонах выходного тока и выходного напряжения, а также присутствие системы, защищающей от перегрузок по электрическому току и перегревания – при превышении допустимого температурного значения кристалла микросхемы производится остановка тока на выходе.

Технические характеристики

К основным характеристикам стабилизатора крен 12 вольт относятся:

  • отсутствие необходимости в дополнительных внешних компонентах;
  • наличие внутренней системы термозащиты;
  • присутствие защитной схемы выходного транзистора;
  • внутренние ограничители тока коротких замыканий;
  • лёгкость и малые габариты.

Выходной ток в стабилизирующих устройствах крен 12 может быть 1 или 1,5 А, максимальное напряжение – 30 или 35 В. Разность входного напряжения с выходным в таких стабилизаторах всегда одинакова и составляет 2,5 В.

КР142ЕН12А

Стабилизатор КР142ЕН12А и его аналог LM317 являются регулируемыми стабилизирующими устройствами компенсационного типа. Работают они с внешним разделителем напряжения в элементе измерения, что позволяет регулирование напряжения на выходе в диапазоне 1,3 В – 37 В.
Элемент регулирования находится в плюсовом проводе питания. Предел тока нагрузки не превышает 1 А.

Данные стабилизаторы считаются самыми «высоковольтными» в линейке К142, обладают высокой стойкостью к импульсным мощностным перегрузкам. Также они имеют систему, защищающую от перегрузок по току на выходе.

Прибор защищается пластмассовым корпусом, с вмонтированным удлинённым фланцем для теплоотведения. Массы подобных приборов не превышает 2,5 г.

Применение

Стабилизаторы на 12В широко используются в схемах электронных устройств как составляющие источников их электропитания. Это может быть бытовая и измерительная техника, радиоэлектронная аппаратура и прочие конструкции.

Также эти стабилизаторы используются автолюбителями при необходимости ограничения тока заряда аккумулятора, проверки источника питания, установке LED-лент в автомобильные фары во избежание частого сгорания светодиодов.

Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями.

Заключение

Стабилизатор типа КРЕН – это радиоэлектронное изделие, основное предназначение которого заключается в выравнивании напряжения на выходе. Устройство оснащено токовой защитой, отключающей аппарат при превышении порогового тока в нагрузке, и защитой по перегреву. Микросхема имеет невысокую стоимость и хорошие технические характеристики.

ostabilizatore.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
