Содержание. Как сделать тепловизор своими руками: 5 способов бюджетной сборки


				08.03.201731.07.2019 alexxlabСвоими руками


Как сделать простой тепловизор в домашних условиях. Какие компоненты потребуются для самодельного тепловизора. Какие существуют бюджетные способы создания тепловизора своими руками. Каковы преимущества и недостатки самодельных тепловизоров.

Что такое тепловизор и как он работает

Тепловизор — это устройство для визуализации температурных полей. Он позволяет «видеть» тепловое (инфракрасное) излучение объектов и преобразовывать его в видимое изображение.

Принцип работы тепловизора основан на регистрации инфракрасного излучения в диапазоне длин волн 7-14 мкм. Это излучение невидимо для человеческого глаза, но может быть зафиксировано специальными датчиками.

Ключевые компоненты тепловизора:

• Инфракрасная оптика (линзы из германия или селенида цинка)
• Матрица инфракрасных датчиков
• Электронный блок обработки сигналов
• Дисплей для отображения термограммы

Тепловизор преобразует невидимое ИК-излучение в видимое цветное изображение, где разным температурам соответствуют разные цвета.

Зачем нужен самодельный тепловизор

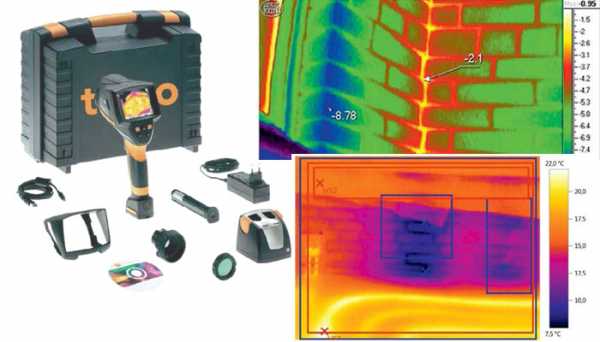

Профессиональные тепловизоры стоят от 100 тысяч рублей и выше. Поэтому многие пытаются сделать бюджетный аналог своими руками. Вот основные причины создания самодельного тепловизора:

• Экономия средств — самодельный тепловизор обойдется в 5-10 раз дешевле
• Интересный технический проект для любителей электроники
• Возможность адаптировать устройство под свои нужды
• Получение базовых знаний о принципах тепловидения
• Создание простого прибора для бытовых измерений

При этом важно понимать, что самодельный тепловизор будет значительно уступать по характеристикам профессиональным моделям.

Способ 1: Тепловизор из смартфона

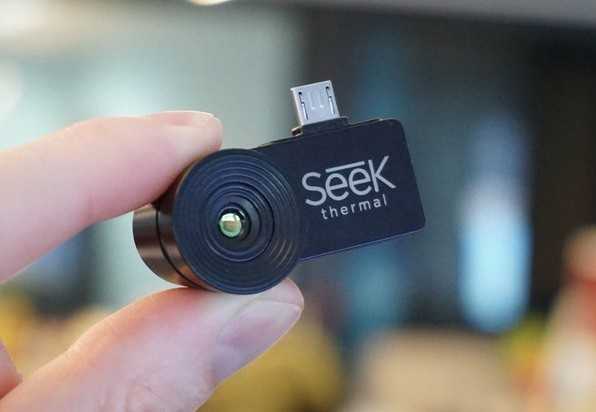

Самый простой способ получить тепловизор — использовать специальную насадку для смартфона. Как это работает:

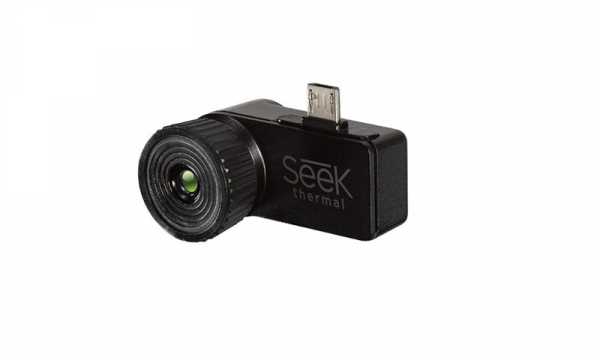

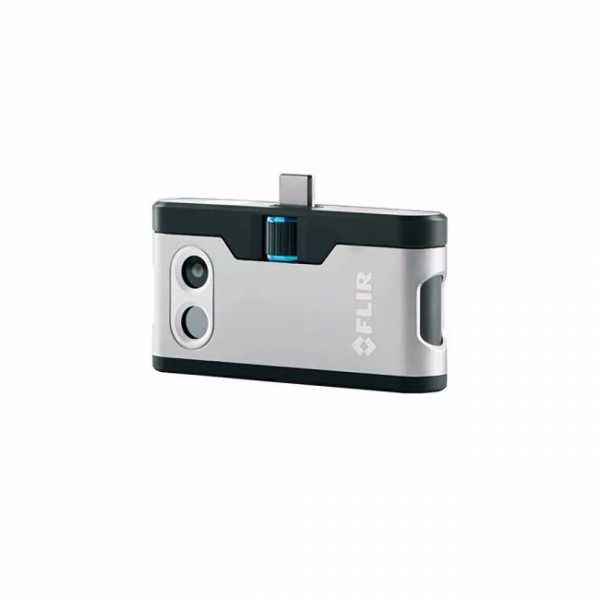

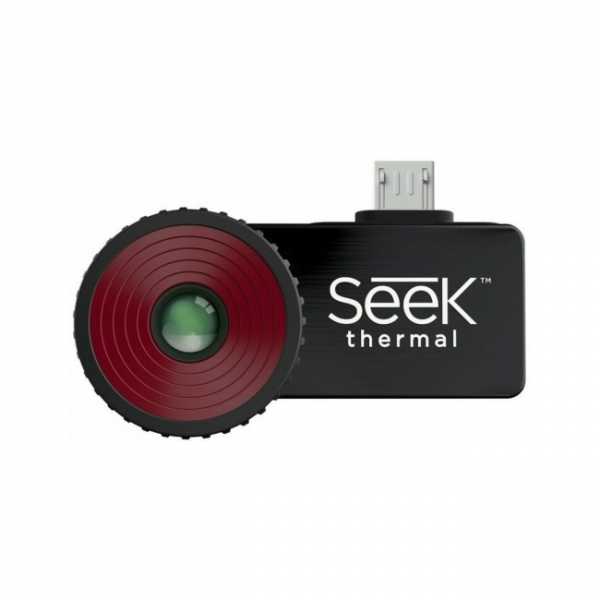

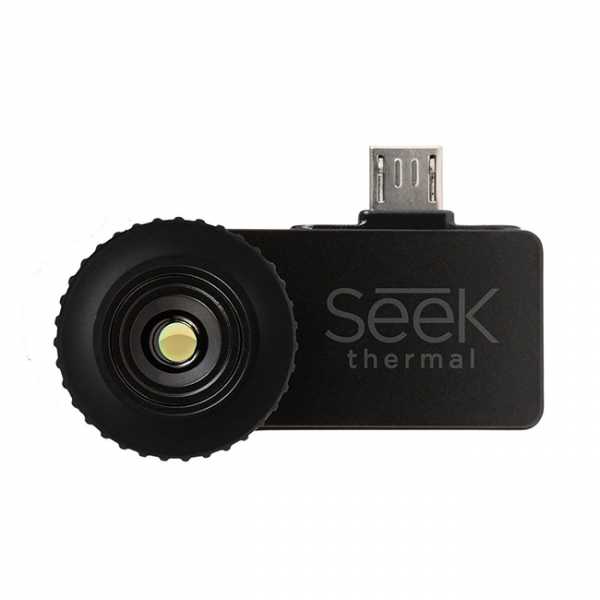

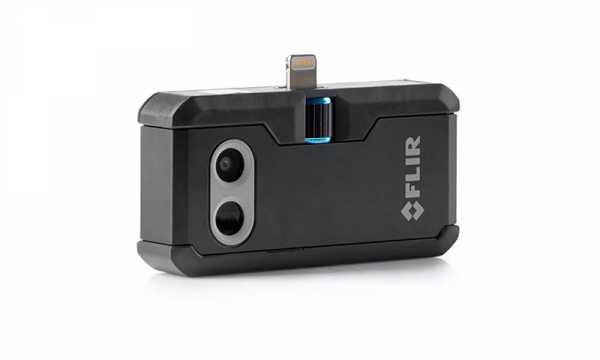

1. Приобретается тепловизионная насадка (например, FLIR ONE или Seek Thermal)
2. Насадка подключается к разъему смартфона (Lightning или USB-C)
3. Устанавливается приложение для обработки данных с насадки
4. Смартфон превращается в полноценный тепловизор

Преимущества этого способа:

• Простота использования
• Компактность
• Относительно невысокая цена (от 15-20 тыс. руб.)
• Возможность делать фото и видео

Недостатки:

• Ограниченное разрешение (обычно 80×60 или 160×120 пикселей)
• Зависимость от смартфона
• Невысокая чувствительность

Способ 2: Тепловизор из веб-камеры

Более сложный, но интересный способ — создание тепловизора на базе обычной веб-камеры. Алгоритм действий:

1. Разбирается веб-камера и снимается ИК-фильтр с матрицы
2. Устанавливается ИК-пропускающий фильтр (например, из старой фотопленки)
3. Камера подключается к компьютеру или одноплатному компьютеру
4. Устанавливается ПО для обработки изображения (например, ThermalView)

В чем плюсы такого решения:

• Низкая стоимость компонентов
• Возможность экспериментировать с настройками
• Получение изображения в реальном времени

Минусы способа:

• Сложность сборки и настройки
• Невысокое качество изображения
• Необходимость подключения к компьютеру

Способ 3: Сканирующий тепловизор на Arduino

Этот вариант позволяет создать простой сканирующий тепловизор. Принцип работы:

1. ИК-датчик температуры (например, MLX90614) крепится на сервоприводы
2. Сервоприводы управляются платой Arduino
3. Датчик сканирует пространство, измеряя температуру
4. Arduino обрабатывает данные и выводит термограмму на экран

Преимущества такого тепловизора:

• Низкая стоимость компонентов (менее 5000 руб.)
• Возможность самостоятельного программирования
• Наглядность работы устройства

Недостатки:

• Низкое разрешение (обычно до 32×24 пикселей)
• Большое время сканирования (до нескольких минут)
• Невозможность съемки движущихся объектов

Способ 4: Тепловизор из ИК-термометра

Еще один бюджетный вариант — использование обычного бесконтактного ИК-термометра. Схема работы:

1. ИК-термометр подключается к Arduino
2. Arduino управляет RGB-светодиодом
3. Цвет светодиода меняется в зависимости от температуры
4. Камера на длинной выдержке фиксирует движение светодиода

Достоинства метода:

• Предельно низкая стоимость (менее 2000 руб.)
• Простота реализации
• Наглядность получаемого изображения

Недостатки:

• Очень низкое разрешение
• Большое время получения кадра
• Сложность интерпретации результатов

Способ 5: Тепловизор из фотоаппарата

Некоторые цифровые фотоаппараты можно превратить в простейший тепловизор. Порядок действий:

1. С матрицы фотоаппарата снимается ИК-фильтр
2. Устанавливается видимый фильтр (например, из темного стекла)
3. Съемка производится в условиях низкой освещенности
4. Изображение обрабатывается для усиления контраста

Плюсы данного метода:

• Использование имеющейся техники
• Высокое разрешение получаемых снимков
• Возможность съемки удаленных объектов

Минусы:

• Сложность разборки фотоаппарата
• Риск повреждения дорогостоящей техники
• Низкая чувствительность к перепадам температур

Какой способ выбрать для создания тепловизора

Выбор оптимального метода зависит от ваших целей и возможностей:

• Для быстрого результата подойдет насадка на смартфон
• Для обучения основам тепловидения — сканирующий тепловизор на Arduino
• Для экспериментов с минимальными затратами — вариант с ИК-термометром
• Для получения качественных снимков — переделка фотоаппарата

В любом случае, самодельный тепловизор — это интересный технический проект, который позволит получить базовые знания о принципах тепловидения.

Ограничения самодельных тепловизоров

При создании тепловизора своими руками важно понимать его ограничения:

• Низкое разрешение получаемых изображений
• Невысокая температурная чувствительность
• Ограниченный диапазон измеряемых температур
• Отсутствие калибровки и сертификации
• Невозможность использования для профессиональных задач

Самодельный тепловизор подойдет для обучения и простых бытовых измерений, но не заменит профессиональное оборудование.

Заключение

Создание тепловизора своими руками — увлекательный технический проект, позволяющий изучить принципы тепловидения. Хотя самодельные устройства значительно уступают профессиональным моделям, они дают возможность получить базовый опыт работы с тепловыми изображениями при минимальных затратах.

Выбор конкретного способа сборки зависит от ваших целей, навыков и бюджета. В любом случае, работа над таким проектом расширит ваши знания в области электроники и обработки изображений.

Тепловизор своими руками

Содержание:

1. Принцип работы
2. Тепловизор своими руками из фотоаппарата
3. Тепловизор своими руками из смартфона
4. Тепловизор из видеокамеры своими руками
5. Тепловизор своими руками из веб-камеры
6. Видео

Основная функция тепловизора заключается в наблюдении за изменяющимся распределением температуры на какой-либо поверхности. Вся полученная информация отображается на дисплее, как цветовое поле, где каждый цвет соответствует определенному температурному значению. Современные модели тепловизоров могут быть стационарными и переносными. С помощью стационарных устройств контролируются различные технологические процессы, выполняемые на промышленных предприятиях. Переносные тепловизоры применяются в особых условиях, когда скорость и простота использования приобретают решающее значение.

Для работы тепловизоров годятся любые погодные условия. С их помощью составляются термограммы, проверяется качество утепления помещений, определяются наиболее холодные или теплые места в комнатах, источники сквозняков и места скопления воды из-за перепадов температур. Но, несмотря на все положительные качества, очень немногие могут приобрести его в личное пользование по причине довольно высокой стоимости. Поэтому многие умельцы пытаются изготовить тепловизор своими руками из подручных материалов.

Принцип работы тепловизора

Благодаря способности к идентификации тепловых волн, тепловизоры стали популярны во многих областях жизни и деятельности людей. Все неодушевленные предметы, наряду с живыми существами, производят излучение электромагнитных волн в достаточно широком диапазоне частот, в том числе и в инфракрасном спектре. Инфракрасное излучение часто называется тепловым. Степень его интенсивности находится в зависимости от температуры объекта и практически не изменяется при разной степени освещения.

Данное свойство положено в основу работы тепловизора, не только фиксирующего тепловое излучение, выделяемое объектами, но и преобразующего в форму, доступную для визуального восприятия. С этой целью в приборе устанавливается специальный объектив с оптикой из германия. Данный материал применяется для изготовления линз, беспрепятственно пропускающих тепловое излучение. Обычное стекло нельзя использовать, потому что оно задерживает инфракрасные лучи.

Проходя через систему линз, инфракрасные волны задерживаются на специальной матрице. Она выполнена в виде микросхемы, состоящей из светочувствительных диодов, способных изменять сопротивление в зависимости от интенсивности воздействия на них инфракрасных лучей. Современные технологии позволяют создать матрицу компактной, с низкой энергоемкостью. Для улучшения качества изображения предусмотрено ее охлаждение с помощью программных и аппаратных средств.

Токовые посылки, прошедшие через матрицу, считываются процессором и преобразуются в видеосигнал, который выводится на внешний монитор или дисплей тепловизора. Разница температур объекта и окружающей среды дают вполне четкий контур изображения. Каждая волна в зависимости от температуры, отображается с помощью разных цветов. Для более удобного пользования прибором в некоторых моделях поверх кадра выводится шкала, отображающая соответствие разных точек изображения, значениям абсолютной температуры объекта. Дополнительно могут отображаться минимальные и максимальные значения температур.

Современные приборы обладают точностью вычислений в пределах 0,05 градуса, что дает возможность получить наиболее реалистичную картинку. Чаще всего настройка тепловизора выполняется на тепловые волны длиной 3-5,5 мкм. Это дает возможность снизить до минимума влияние на чувствительность прибора таких природных явлений, как дождь, снег, туман и дым.

Тепловизор своими руками из фотоаппарата

Одним из вариантов является самостоятельное изготовление тепловизора на базе фотоаппарата, в состав которого входит матрица со структурой, как и у настоящего прибора.

Изначально каждый фотоаппарат настраивается таким образом, чтобы человек получал изображения в натуральном виде. С этой целью устанавливается специальный фильтр, отражающий или поглощающий инфракрасные лучи. В результате, кривая чувствительности матрицы становится идентичной кривой человеческого глаза. Для того чтобы фотоаппарат стал выполнять функции тепловизора, из него нужно удалить фильтр инфракрасного излучения. Иногда вместо него устанавливается фильтр видимого спектра, не имеющий большого значения и не влияющий на качество изображения. Таким же образом можно изготовить тепловизор для охоты своими руками.

Готовый тепловизор может применяться в домашних условиях. С его помощью легко обнаружить места проникновения в помещение холодного воздуха, ликвидировать сквозняки и утечку тепла.

Тепловизор своими руками из смартфона

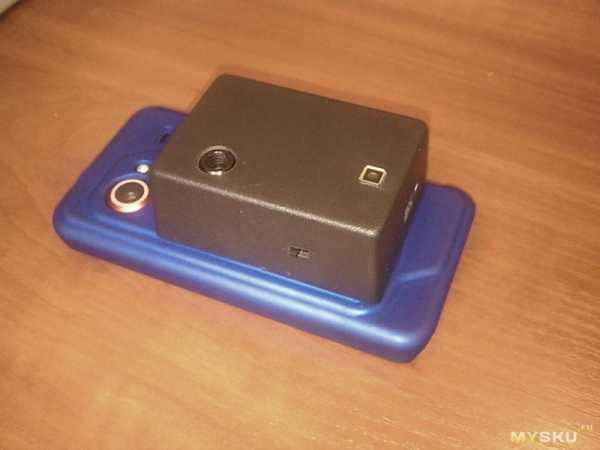

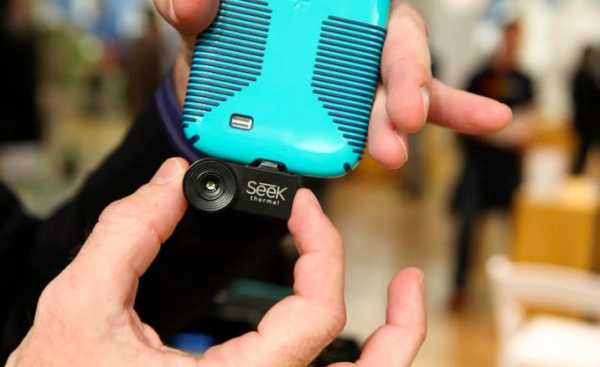

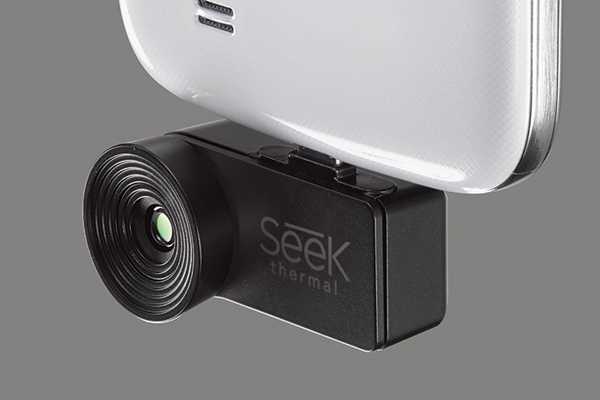

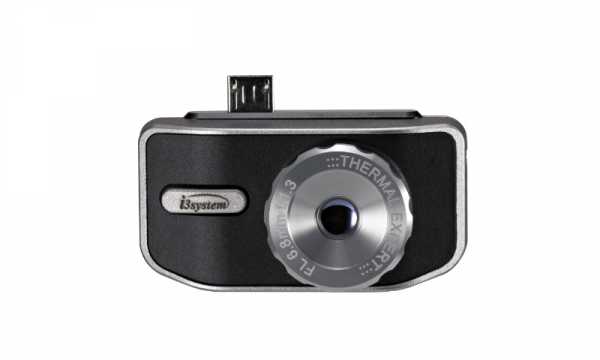

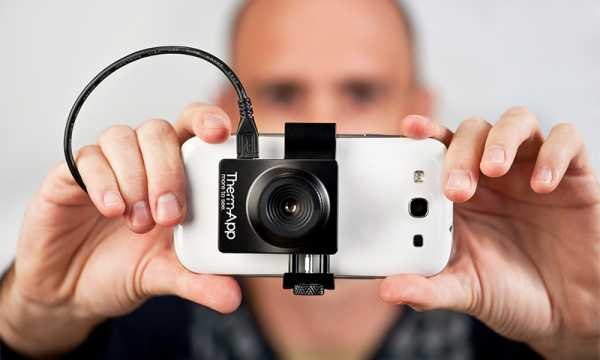

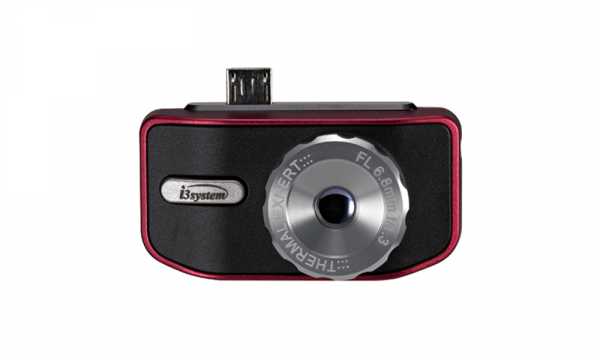

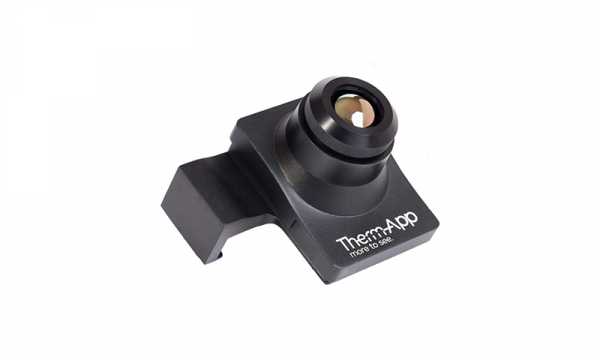

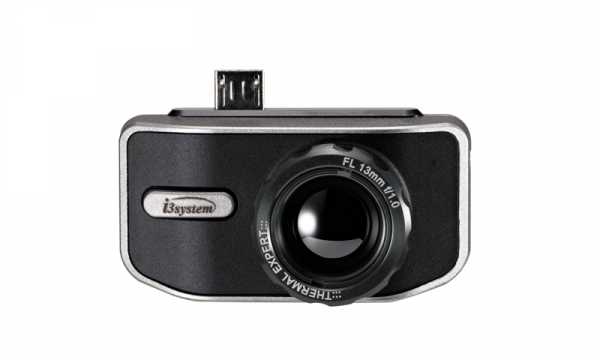

Сам смартфон невозможно превратить в тепловизор без использования дополнительного оборудования. Однако с недавних пор стала выпускаться специальная приставка Seek Thermal, являющаяся по своей сути мобильным миниатюрным тепловизором, с размерами, не более спичечного коробка.

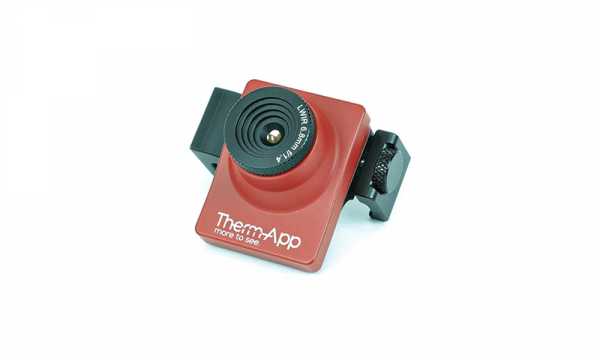

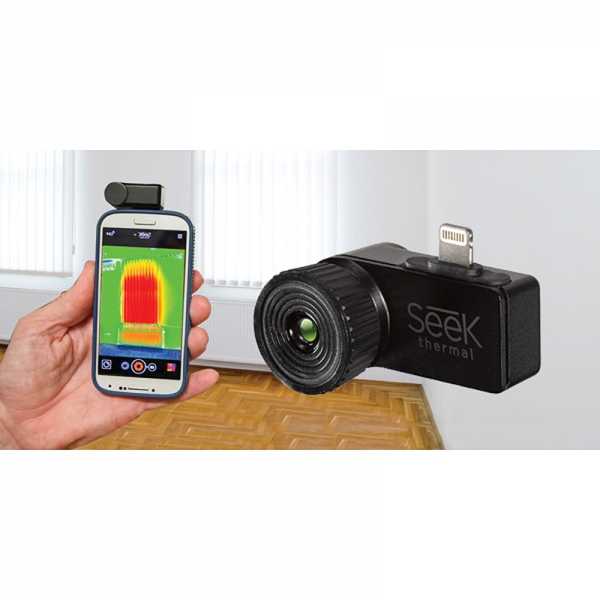

Этот мини-прибор способен работать со многими смартфонами на базе Андроид версии не ниже 4.3. Он выполняет те же функции, что и настоящие фирменные тепловизоры, подключается через стандартные разъемы. Получается довольно легко собрать самодельный тепловизор своими руками. Несмотря на маленькие размеры, объектив камеры оборудован кольцом для фокусирования, а также чувствительным сенсором в виде матрицы на 32 тыс. пикселей, частота съемки у которой составляет 9 Гц. Основным достоинством прибора считается величина рабочего температурного диапазона в пределах от -40 до +330⁰С.

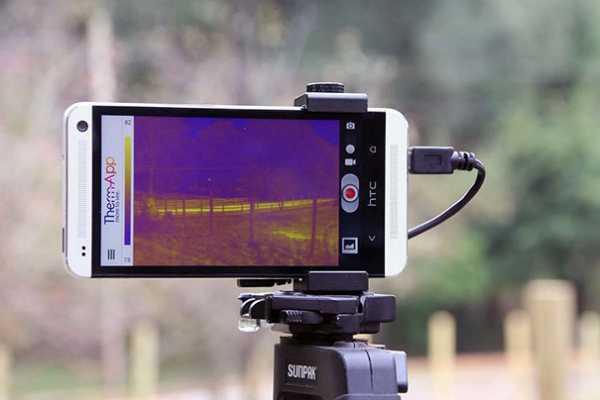

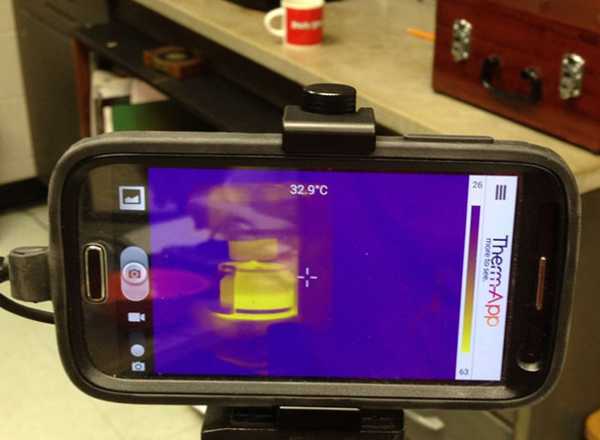

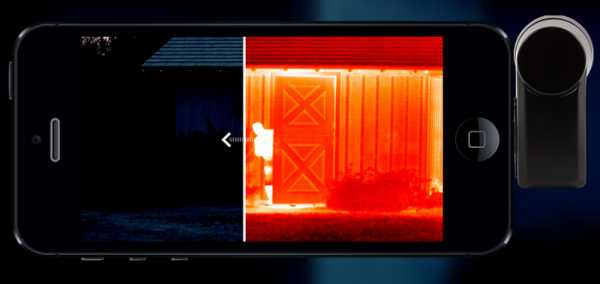

Смартфон для тепловизора является не только экраном, отображающим информацию, но и своеобразной вычислительной машиной. Все действия выполняются с помощью специального приложения Seek Thermal, обладающего широкими возможностями. Данная программа позволяет сделать выбор цветовой палитры, единиц измерения температуры, выполнить настройку изображения и много других операций.

Тепловизор из видеокамеры своими руками

Одним из способов самостоятельного изготовления тепловизора является вариант с использованием видеокамеры. Для этого нужно заранее подготовить все необходимые материалы . Следует запастись обычным инфракрасным термометром, комплектом светодиодов RGB, платой Arduino и самой видеокамерой.

Решение задачи, как сделать тепловизор своими руками достаточно простое, за исключением особенностей программирования платы. В самом начале выполняется подключение инфракрасного термометра к плате Arduino. Данный элемент позволяет определить температуру объекта в какой-либо конкретной точке. Сама плата выполняет промежуточную функцию. К ней подключаются заранее приготовленные светодиоды. Затем всю систему нужно запрограммировать таким образом, чтобы показания термометра совпадали с определенным цветом, который будут производить светодиоды. Если выполнить настройку в соответствии с общепринятыми стандартами, то высокой температуре будет соответствовать красный цвет, а более низким температурным показателям – синий.

Работоспособность всей конструкции проверяется путем направления на стену луча инфракрасного термометра. При этом светодиоды должны загореться установленными цветами. Однако такая проверка будет неполной в связи с отсутствием дисплея. Эта проблема легко решается с помощью обычной видеокамеры, настроенной на замедленную съемку. Снимки производятся через каждые 2-3 секунды, фиксируя освещение, исходящее от светодиодов. На дисплее отображаются соответствующие цветные пятна.

Тепловизор своими руками из веб-камеры

Одним из вариантов такой сборки является использование рабочей веб-камеры и датчика температуры MLX90614, предназначенного для сканирования объекта. Его единственным недостатком считается очень низкая скорость сканирования. Однако на фоне существенной экономии денежных средств, эта проблема не имеет решающего значения.

Дополнительно понадобятся: плата Arduino, два сервопривода с корпусами, штатив, резисторы на 4,7 кОм – 2 шт., лазерная указка. Источником исходного изображения служит веб-камера, она же выполняет функции видоискателя.

С помощью двух сервоприводов осуществляется движение в горизонтальном и вертикальном направлениях. Нижний горизонтальный привод закрепляется на штативе, сюда же устанавливается лазерная указка. На вертикальный сервопривод прикрепляется веб-камера и датчик температуры. Датчики Arduino подключаются по специальной схеме. Далее, когда тепловизор из камеры своими руками полностью собран, вся конструкция помещается в общий корпус и закрепляется на штативе. После этого можно начинать сканирование выбранной области. При этом лазерная указка выполняет функцию целеуказателя во время проведения съемки.

Самодельный сканирующий тепловизор из ик-датчика

electric-220.ru

Самодельный тепловизор на базе Arduino менее чем за 100$ / Habr

Не секрет что каждый из нас хоть раз но мечтал получить в свои руки настоящий тепловизор. Ведь это уникальный шанс взглянуть на мир вокруг совершенно «другими глазами», увидеть скрытое и возможно даже глубже познать суть некоторых явлений. И единственной преградой к этой мечте служит цена подобных устройств. Несмотря на весь прогресс, она остается непомерно высокой для простого смертного.
Однако подобно лучу света в непроглядном мраке безысходности на свет появилась разработка двух студентов из Германии. Их устройство на базе микроконтроллера Arduino является довольно простым в изготовлении и существует аж с 2010 года.

Создателями данного чуда являются Макс Риттер и Марк Коул из города Миндельхейм, что в Германии. Их проект принес им награду на научно-техническом молодежном форуме в 2010 году, и с тех самых пор в сети имеются исходники с подробным описанием конструкции.

Низкая стоимость устройства достигается благодаря использованию одного-единственного температурного датчика MLX90614, подобного тому, что используются в пирометрах и системы механической развертки изображения, состоящей из двух сервоприводов. Таким образом, датчик по сути обходит будущую картину, точка за точкой сканируя температуру. Само-собой, это выливается в долгое время получения изображения, что и является главным недостатком самодельного тепловизора. Но ведь если вспомнить о том, сколько мы сэкономили на цене, на это глаза сами-собой закрываются.

Итак, из компонентов для создания устройства, понадобится:

• Старая веб-камера, разумеется, рабочая;
• Микроконтроллер Arduino;
• Сервоприводы, 2 штуки;
• Датчик температуры MLX90614-BCI;
• Китайская лазерная указка;
• Корпуса для сервоприводов;
• Любой штатив (оптимально).
• Два резистора на 4.7кОм.

Веб-камера
Камера здесь будет являться источником исходной картинки а также своеобразным видоискателем для области сканирования. Подойдет практически любая дешевая вебка. Я нашел у себя в бардаке старую-добрую Logitech. Если же подходить к вопросу практично, чем меньше веб-камера по размерам, тем лучше. Поэтому огромный корпус моей старушки пришлось снять.

Сервоприводы и крепления
К этому моменту тоже можно подступиться с широким размахом. Нам понадобятся 2 сервопривода — один будет отвечать за движение по вертикали, второй по горизонтали соответственно. Учитывая, что на горизонтальном приводе держится и вертикальный и сама веб-камера, стоит взять более мощный. Хотя многие, уже сделавшие устройство спокойно пользуются одинаковыми маломощными.
Крепления для сервоприводов в оригинале называются «поворотно-наклонным механизмом» а у нас «Серво-кронштейном»
Я покупал все эти компоненты тут.
В сборе данный элемент конструкции выглядит примерно так:

Нижний привод крепится к штативу или другому корпусу/подставке туда же надо вставить и лазерную указку, к вертикальному сервоприводу приделывается веб-камера и датчик MLX90614 путем хитрых манипуляций с клеем или деталями от конструктора или например запчастями от старых электросчетчиков (как у меня).

Датчик температуры MLX90614-BCI
Самая сложная часть данной конструкции. Сложная в плане добычи. Найти его непросто (по крайней мере на отечественных сайтах) и он является самой дорогой частью конструкции. Сам я ждал его около двух месяцев, везли видимо из Китая. Подсказать где взять не смогу, ибо ту лавочку уже прикрыли. Автор проекта ссылается на Futureelectronics.
При выборе необходимо обратить особое внимание на последние буквы «BCI» в названии, что означает наличие у датчика насадки для обеспечения узкого поля зрения.
Выглядит он так:

Arduino и схема подключения
Схема подключения датчика и сервоприводов к микроконтроллеру простейшая:

Скетч для Arduino и программное обеспечение для работы с тепловизором можно скачать здесь:
Официальная страница проекта
Программное обеспечение (на JAVA)
Скетч для микроконтроллера
Также хочу обратить внимание, что авторы указывают на необходимость дополнительной настройки датчика при помощи специального скетча, что вроде как должно ускорить работу устройства. Однако в моем случае, датчик после конфигурации стал выдавать ложные значения температуры и я сделал откат.
После сборки всей схемы, ее можно поместить в корпус, и закрепить на штативе:

Небольшие пояснения:
В качестве корпуса для микроконтроллера взял пластиковую упаковку из-под автомобильного освежителя (на фото слева), он в свою очередь держится на штативе при помощи крепежа от учебного оптического прицела. В общем, строго выдержан принцип дешевизны и использования того, что было под рукой. Светится на фото фонарик, который был бонусом к лазерной указке и оказался весьма полезным при сканировании темных областей.

Процесс съемки
Зачем здесь нужен китайский лазер и как же происходит процесс сканирования легко понять на примере моего шикарного ковра:

Не удивляйтесь, что ПО на русском, просто я уже некоторое время занимаюсь его доработкой под свои нужды, попутно изучая язык Java. К несчастью, пока моих знаний недостаточно для окончательного оформления готового продукта.

Итак, на картинке с веб-камеры есть две желтые точки и точка нашего лазера (снизу по центру). Вся калибровка состоит в том, чтобы выбрать координаты центра и левого нижнего угла будущей термограммы. В этом собственно и поможет лазерная указка:

Сегодняшнее ПО поддерживает всего два типа разрешения будущей картинки, в то время, как прошлая версия была богата на это дело, насчитывая шесть разных разрешений. Особенно было забавно получать сильно «пиксельные» картинки за 15 секунд. Думаю, разработчики осознали ненужность остальных режимов и убрали их, хотя программно они остались и могут быть активированы.

Результаты на десерт
Приведенные термограммы в различном разрешении.

Как греется нетбук:

Мой Кот:

Старый счетчик:

Новый щит:

Окно:

Мой друг в темной комнате перед компьютером

Применение
Из-за большого времени сканирования, данный прибор не подходит для проведения энергетического аудита (по крайней мере, для профессионального применения), этот вопрос рассмотрен в этой Статье (Англ.).
Тем не менее, как мне кажется он мог бы стать отличным подспорьем для проверки на нагрев электрических соединений и силовых сборок. В моей практике (а я подрабатываю электриком) иногда использую этот тепловизор для оценки надежности соединений. Пирометр в данном случае проигрывает в наглядности.

Неудобства в работе связаны с жесткой привязкой прибора к компьютеру и необходимости всегда таскать нетбук. Какое-то время авторы вели разработку второй версии своего тепловизора, которая позиционировалась как обособленное устройство с другим датчиком температуры (который кстати использован в этом проекте) с собственным дисплеем и возможностью записи на карту памяти. Но к сожалению, как признался Макс Риттер, у него нет времени на завершение проекта.
В общем, дальнейшее развитие идеи лежит на плечах любителей и умельцев. Буду рад любым предложениям по доработке/усовершенствованию конструкции.
Спасибо за внимание!
Официальная страница проекта (Англ.)

habr.com

Тепловизор из подручных материалов — «Хакер»

Термосъёмка (thermal photography) — очень полезная разновидность фотографии, которая показывает в кадре участки с разной температурой. Например, с помощью термосъёмки можно найти мостик холода на стене, самое холодное/тёплое место в комнате, источник сквозняка на оконной раме, место прокладки труб с горячей водой под полом или под асфальтом. В общем, полезных применений очень много. Например, съёмка частного дома с помощью тепловизора сразу показывает места утечки тепла, которые требуется утеплить, в кадре располагается шкала с отметкой температуры от 16°C до 24°C.

Проблема только в том, что тепловизоры — очень дорогие приборы, их стоимость может доходить до 10 тысяч долларов, а то и больше. К счастью, есть способ собрать практически аналогичное устройство из дешёвых подручных комплектующих.

Идея состоит в том, что можно взять какой-нибудь дешёвый инфракрасный термометр — это прибор, измеряющий температуру в конкретной точке на небольшом расстоянии. Через плату Arduino мы подключаем термометр к набору RGB-светодиодов из какого-нибудь фонаря. Далее, мы программируем систему таким образом, чтобы цвет фонаря зависел от показаний термометра. Как обычно, высокой температуре соответствует красный цвет, а низкой температуре — синий цвет. Теперь, направив фонарь со встроенным термометром на любой объект, мы автоматически «подсвечиваем» этот объект соответствующим цветом, в зависимости от его температуры.

А теперь ключевая идея: ставим цифровую камеру в режиме замедленной съёмки (time-lapse). Она делает кадры каждые несколько секунд и фиксирует освещение от фонаря. Нам остаётся только аккуратно обойти с фонарём всю комнату — и камера сделает фотографию, которая не уступает даже самому дорогому тепловизору. И это при том, что стоимость комплектующих в нашей самодельной конструкции не превышает 50 долларов: дешёвый термометр, фонарь на светодиодах за 8 долларов, плата Arduino и фотоаппарат.

Описание идеи самодельного тепловизора см. здесь.

Пошаговая инструкция по сборке и список комплектующих.

Ниже — примеры фотографий, сделанных самодельным тепловизором.

xakep.ru

ТЕПЛОВИЗОР СВОИМИ РУКАМИ ИЗ ФОТОАППАРАТА: Бюджетный тепловизор (термосканер)

Тепловизор есть шанс выпросить на авторазборках. Поэтому многие умельцы пытаются изготовить тепловизор своими руками из подручных материалов. 5-6 — каждое кушает ик. у тепловизора то ли сапфир то ли еще что повеселее используется.

В современном мире трудно будет отыскать человека (за исключением, возможно, лишь детей до 7-8-летнего возраста) никогда не слышавших о тепловизорах. В случае же сборки по принципу «сделай сам» цена самодельного тепловизора падает даже не в разы, а на порядки. Для тепловизора же излучение тела теплокровных млекопитающих или птиц на мониторе будет выглядеть ярким пятном, что просто не позволит добыче остаться незамеченной.

Мы готовы предложить вам три практических варианта сборки любительского тепловизора – а какой из них выбрать, решать остаётся самому охотнику. Этот метод создания тепловизора наиболее прост и недорог – поскольку требует минимального вмешательства в конструкцию цифровика и таких же невысоких затрат.

Таким образом, превращение цифровика в тепловизор по существу будет заключаться лишь в замене одного снятого фильтра (инфракрасного) на другой (для обычного света). Для путешественников и охотников экран такого смартфона (при активации соответствующего режима) будет ничем не уступать по качеству картинки наиболее простым профессиональным тепловизорам.

В заключение можно сказать, что ряд современных стандартных гаджетов вполне позволяют преобразовать себя в тепловизоры – после внесения минимальных изменений в конструкцию. И в результате, не требуя огромных дополнительных вложений, значительно расширяют временные и погодные рамки условий, при которых с помощью даже самодельных тепловизоров можно засечь желанную добычу.

Направьте в камеру своего телефона ИК пульт от телевизора — увидите мерцающий ИК светодиод. Удалите эту ересь! Принципиальная схема тепловизора, что извините??? Это сепаратор, он не то что не похож на тепловизор, это как стул и самолёт! Проблема только в том, что тепловизоры — очень дорогие приборы, их стоимость может доходить до 10 тысяч долларов, а то и больше.

Нам остаётся только аккуратно обойти с фонарём всю комнату — и камера сделает фотографию, которая не уступает даже самому дорогому тепловизору. Фотоаппарат на длиииинной выдержке фиксирует картинку и на итоговой фотографии получается некоторый закос под картинку тепловизора. 235, приличный тепловизор как авто сам стоит. поэтому плиз поясните где вы видели эти коробочки?

Тепловизор из фотоаппарата

Тепловизор, ввиду его небюджетности не то что покупки, но и «проката вместе со специально обученным человеком» (крупные строительные фирмы вроде оказывают такую услугу-проверку) недоступен.

Принцип работы тепловизора

Я к чему вопрос задал — может и без тепловизора можно, каким-нибудь прибором попроще? А вот паяльник остывает — после снимка рука все еще не терпит, т.е. более 40 градусов. Счет за напрасно сломанный фотоаппарат высылается видному теоретику kruvas. Шучу: в отличие от видных теоретиков я свой фотоаппарат сломал давным-давно.

Цены в последнее время упали, тепловизор схемы FLIR 30Гц/640х480 c настраиваемым цветовым градиентом в районе 6 килобаксов можно купить. 15″ — то есть ~250-300 градусов паяльник на 15 секундной выдержке не виден чуть более чем полностью?

Насколько я понимаю, там только что собрали деньги на выпуск «игрушечного» тепловизора для смартфонов со связью по bluetooth. Таки ви в этом уверены? Тепловизор — прибор для точного (!) измерения температуры, а не получения ЧБ картинки в условиях плохой освещенности. Если не в курсе, то обычная матрица заткнется примерно на 1,5 мкм (как и обычная оптика, поэтому в цене тепловизора немалую часть составляют германиевые линзы).

Это обычная фотосъемка в режиме ночного виденья, то есть ночником от 1 до 6 поколения, но не тепловизором. Всё просто если правильно подойти изначально к теме что можно обычным ночником и тепловизором. Линзы в тепловизоре сделаны из редкоземельного металла «германий», они свободно пропускают длинные инфракрасные волны, в то время как обычные кремниевые стёкла их задерживают. 80% случаев ниче уже не сделаеш, а с тепловизором его видно задолго до того. а так же опосумов, енотов, скунсей..

Особенности сборки тепловизора из веб-камеры на фото

Матрица Sony Ex-view CCD. Паяльник нагретый до 300 градусов видно в полной темноте! Матрица греется приблизительно до 60 градусов, поэтому она и не может ловить температуру рядом стоящую. Нужно пробывать пластиковые линзы, и отковырять защитное стекло с матрицы.

Это если не тратить время на розработку и платы. Все можно взять готовое. Тепловизор — прибор для измерения распределения температуры поверхностей, бесконтактным, визуальным способом. Данный тепловизор подойдет для съемки статических обьектов. Лазер нужен для того, чтобы вы могли видеть, где в настоящий момент сканирует тепловизор.

На сайте автора проекта есть информация о скором выходе новой версии дешевого тепловизора!В частности, будет использован датчик MLX90620 который позволит сократить время сканирования до трех секунд! Спасибо! Но я сегодня решил свою проблему.

Видео: термосканер своими руками

Такое излучение улавливается нашим прибором и преобразуется в картинку на мониторе, удобную для человеческого восприятия. Основан он на том простом физическом факте, что цифровые аппараты на входе фиксируют ИК-излучение так же, как и обычное. Причём на практике даже 2-е действие, в принципе, можно не осуществлять. Но — будучи при этом примерно в 10 раз дешевле! И ничего не стоя (в плане дополнительных затрат) тем, кто просто решит обновить мобильный телефон на такую модель.

Хотя при ночном вождении использование таких самодельных устройств в качестве прибора ночного видения автомобилях все же не рекомендуется (а созданных на основе веб-камер – запрещается). Очень хороший рассказ из серии сказка для малообразованных людей… К счастью, есть способ собрать практически аналогичное устройство из дешёвых подручных комплектующих.

IR-камера и тепловизор — один и тот же прибор. И на видео результат съемки обычной ИК-камерой. Это вы расскажите тому, кто предлагал использовать фотоаппарат вместо тепловизора. Соответственно как элемент тепловизора не вариант. По науке он должен быть из Германия. Современные модели тепловизоров могут быть стационарными и переносными. Статья — чушь. Фотоаппарат нельзя переделать на тепловизор как и камеру — так как они захватывают не тот участок ИК диапазона.

Предлагаю также ознакомиться:

kakbypridaser.ru

Как из смартфона или планшета сделать тепловизор?

В наше время быстротекущего прогресса уже мало чему можно удивиться, но порой бывает и такое что поражает твоё воображение.
Давайте вообразим, что у меня смартфон-Андроид, ну или планшет, который видит в темном помещении, скажет на сколько нагреваются те или иные предметы и даже сообщит, если где-то неисправна в квартире электросеть? Вот как-раз такое уже и создали. Это тепловизор, который можно прикрепить к планшету, например. И он будет выдавать вам изображение на монитор в термальном спектре. Весит он всего пятнадцать грамм. Называется изделие – Сик Термал «Seek Thermal». Кстати, оно уже и на территории России.
Немного о нём подробнее. Купив этот девайс вы сможете применять его где угодно и когда угодно. Наверняка вы раньше много слышали о тепловизорах. Преимущественно в статьях или документальных фильмах посвященных военной тематике. К примеру, такой узел уже давно устанавливается на танки, и он позволяет значительно быстрее обнаружить противника. Но они были явно некомпактных размеров, но и значительно недоработаны, нежели современные их поколения. Этот же тепловизор имеет размеры со спичечный коробок.

«Увидеть невидимое»

Воспользовавшись этим гаджетом, вы сможете увидеть, есть ли утечка тепла из вашего дома, может у кого-то из ваших друзей повышена температура, ну или увидеть, не повышена ли температура электропроводки в вашем жилье?
Сам «Seek Thermal» упаковывается производителем в небольшую коробочку, на которой написано «Увидеть невидимое». И эта фраза, вполне обоснованная. Вы сами сможете убедиться этому, просмотрев хотя бы рекламный ролик. Гаджет разработан и создан в Америке, он может работать совместно с большинством Андроидов, чтобы подключить его к смартфону – всего лишь необходимо его вставить в микро-СД разъем. Существует и вариант для подключения гаджета к Ай-фону или Ай-паду, у которых разъем стандарта «Лайтининг».
В комплектации, кроме инструкции и тепловизора в упаковке вы увидите и крепкий кейс, для защиты тепловизора от повреждений.
Что не говорите, а вид довольно-таки приятный. Но прежде всего – он очень компактный. У гаджета есть лишь кольцо, при помощи которого можно настраивать фокус. В устройства есть чувствительный сенсор из матрицы. Она состоит из микроболометров. Количество пикселей матрицы составляет тридцать две тысячи. Частота съемки составляет девять герц. Но важнее всего в показателях тепловизора это температура, при которой он может работать. Вы сможете им пользоваться при температуре окружающей среды от сорока градусов ниже нуля до трёхсот тридцати градусов тепла. Поражает.
Тепловизор работает с Андроидом, версия которого – выше 4.3. для работы с некоторыми планшетами возможно понадобится и переходник, но не всегда. Вы сможете пользоваться тепловизором, как и вычислителем. Вы лишь должны будете закачать специальную программу с сервера – и всё!

Ну а потом!

Вы сможете узнать температуру, к примеру, кипения вашего чайника (она будет отображаться в градусах по Кельвину ил по Цельсию), воспользоваться цветовой палитрой (в зависимости от нагревания предмета он будет светло-красным или синим, к примеру) и ещё много приятных и интересных мелочей.
Когда вы будете снимать видео (или фото), вы сможете настроить режим работы изображения на экране:
• Вы сможете видеть температуру предмета в числовом изображении
• Обычная картинка и рядом тепловая картинка
• Указание минимальной и максимальной температуры предметов (или предмета) в кадре
• Указание областей с различными температурами

Это будет полезно если вы врач, или у ваших родных температура у ваших родных где-то более низкая чем на остальных участках тела. Ну и в конце концов, не надо будет искать градусник по всей квартире, а сразу вы сможете сказать, что человеку лучше прилечь и принять лекарства.
А ещё хорошо будет таким прибором воспользоваться при покупке квартиры, особенно на вторичном рынке. Быть может где-то скрыта под панелью батарея? Или где-то более холодное место, которое надо будет утеплить? Вы всё сможете увидеть при помощи «Seek Thermal» не прибегая к помощи специалистов с их громоздким оборудованием.
А ещё вы сможете увидеть ночью есть ли у вас под домом на лужайке посторонние лица. И ещё представьте, какая фора у вас будет, когда вы с друзьями начнете в прятки играть!
В общем, штучка просто удивительная и полезная.
Представьте ещё момент. Вы прогуливаетесь с девушкой и при помощи тепловизора обнаружили что ваша девушка чуть немного замёрзла, ну или замерзли у неё ножки или пальчики. Вы предложите ей зайти в кафе погреться и угостите чашечкой чая, скажете пару нежных. Представьте, как ей будет приятно! И каким «заботливым мальчиком» она вас посчитает. Здорово!
А ещё вам легко узнается, как давно приехал на работу ваш сотрудник, или давно ли ваш сосед поставил машину на стоянку возле дома? Ведь вам не надо будет близко подходить к машине чтобы почувствовать тепло от двигателя. Это сделает прибор на расстоянии около ста метров! Я не говорю уже о поиске по квартире или перед домом вашего котёнка или хомячка. Время поиска сократится в разы.
Вы сможете стать владельцем этого чудо хитрого и полезного прибора уже сейчас заказав его. Но вот только цена его пока ещё немножко кусается.

www.virtualreality24.ru

10 лучших тепловизоров для смартфона

Приставка, совместимая со смартфонами и телефонами, работающие на платформах Android и iOS. Позволяет расширять функционал до возможности ночного теплового видения. Обладают высоким разрешением термографии на дистанции десятки и сотни метров. Устройство фиксируется непосредственно на мобильном телефоне. Конструкция фотографирует, снимает видео и ведёт визуальное наблюдение. Приставка полезна охранникам, сотрудникам спасательных служб, правоохранительным органам, охотникам, строителям и специалистам энергетических, коммунальных служб.

Seek Thermal Compact Android – широкое поле зрения

Компактное лёгкое устройство, совместимое со смартфонами на платформе Android. Корпус приставки выполнен из невесомого сплава на основе магния. Усреднённое расстояние локализации объекта 250 метров.

Определяет отрицательные и положительные температуры. Оснащён объективом диаметром 6.8 мм. Конструкция будет полезна при поиске протечки воды, утечки тёплого воздуха, обнаружение нарушенной или неправильно смонтированной теплоизоляции. Пригодится при поиске домашних и диких животных.

Плюсы:

• Маленький, лёгкий, самый недорогой.
• Захват большой площади наблюдения.
• Удобное крепление.

Минусы:

• Громкие щелчки при калибровке, на охоте всю живность распугивает.
• Интенсивный нагрев.



Рекомендации:

Seek Thermal Compact Android XR – увеличенная дальность

Приставка, позволяющая в светлое и тёмное время суток проводить наблюдения с применением теплового излучения. Распознаёт объект на расстоянии до полукилометра.

Производит фото и видеозапись. Отражает области и зоны с разной температурой в цветном диапазоне. Предусмотрена индивидуальная ручная фокусировка.

Устройство пригодится специалистам-электротехникам для осмотра и ремонта проводки, проверки состояния шин и печатных плат, контроля за автомобильными проводами. Приставка поможет туристам ориентироваться в тёмное время суток, искать свою поклажу.

Плюсы:

• Приличная дальность наблюдений. На сотнях метров видны силуэты собаки и человека.
• Возможность видеофиксации. Непрерывное наблюдение.
• Хорошее разрешение.

Минусы:

• Слишком частая калибровка.
• Повисает на микро-юсб.



Seek Thermal Compact Android PRO – повышенное разрешение

Электронный прибор, расширяющий технические возможности смартфона или планшета, превращая в тепловизор с высокой степенью разрешения. Уверенное сканирование на расстоянии свыше полукилометра.

Обладает оптимальным углом зрения, позволяющим охватить 32 градуса. Оснащён светосильным объективом диаметром 12 мм. Применено специальное халькогенидное покрытие основной линзы. Возможность ручной фокусировки.

Применяется для наблюдения в светлое и тёмное время суток. Позволяет выявить очаги пожара, определить утечку тепла, засор в трубопроводе.

Плюсы:

• Хорошее разрешение, видно фигуры до 300~500 метров.
• Видеосъёмка в реальном времени, монтаж отснятой информации.
• Видны нагретые дорожки тёплого пола.

Минусы:

• Не очень удачная конструкция, особенно, если работать с планшетом.
• Может нагреться, если минут десять интенсивно использовать.



Thermal Expert TE-Q1 Android – почти профессионал

Компактный прибор, работающий в паре с мобильным телефоном или смартфоном, планшетом или ноутбуком.

Адаптирован к операционной системе Android. Обладает функциями, приближёнными по возможностям к профессиональным тепловизорам: обнаружение человека или крупного животного на расстоянии до 200 метров, определение утечек тепла в собственном доме.

Поможет найти дикое животное или подранка посредством инфракрасного зрения в любое время года.

Плюсы:

• Оптимальная стоимость для такого функционала.
• Работа в доме, дворе или лесу зимой и летом.
• Компактность, малый вес.

Минусы:

• Не внесён в Госреестр РФ.
• Малая частота обновлений.



Thermal Expert TE-Q1 Plus Android – увеличенный диаметр объектива

Приставка с увеличенным диаметром объектива, что позволило раздвинуть границы уверенного поиска до 400 метров. Предусмотрены три режима наблюдения: визуальное видимое, инфракрасное и видеосъёмка. Связь со смартфоном или планщетом через порт micro-USB.

Экономичен, отличается низкой степенью энергопотребления. Позволяет осуществлять тепловой поиск любых одушевлённых или неподвижных объектов. Проводит диагностику бытовой и промышленной электропроводки. Наблюдает и записывает жизнь дикой природы.

Плюсы:

• Увеличенная дальность, чётко видно днём и ночью.
• Достаточно прост в освоении и применении.
• Очень удобен в путешествии, заменяет прибор ночного видения и не слепнет от лучей фонарика.

Минусы:

• Ограниченная частота обновлений.
• Соединение только через micro-USB, но есть обеспечение под Windows.



Thermal Expert TE-Q1 PRO Android – высокая термочувствительность

Электронная приставка высшего класса. Отличается высоким разрешением и термочувствительностью. Применено цифровое масштабирование. Предусмотрено 12 цветовых оттенков теплового изображения.

Просмотр инфракрасного изображения с эффектом наложения, соотношения 50/50, сопряжение или плавающее. Запись видимой визуальной или тепловой картинки. Зонирование зоны по определению температуры: точечное, сигнал, прямоугольное, линейное, круговое, максимум или минимум.

Плюсы:

• Профессиональное качество, чёткость, быстрота действия.
• Компактен, очень экономичен.
• Полностью заменяет промышленный тепловизор.

Минусы:

• Очень высокая цена, не для широкого круга пользователей, только для промышленного применения.



FLIR One (Gen III) Android – переносит падение с человеческого роста

Приставка третьего поколения, преобразующая смартфон через разъём USB-C в тепловизор. Применена технология MSX, позволяющая совмещать видимое и тепловое изображение с многоступенчатой детализацией. Это позволяет значительно снизить вероятность гадания по распознованию объекта наблюдения.

Предусмотрен приём информации, хранение обработанных данных и передача тепловой или видеосъёмки на сопряжённый носитель. Прибор сконструирован с расчётом падения высоты человеческого роста без потери своей целостности.

Плюсы:

• Удобное крепление к смартфону, лёгкий, компактный.
• Хорошая, проработанная детализация картинки.
• Замер температуры на разных участках.

Минусы:

• Малый температурный диапазон измерений.
• Отсутствует возможность фокусировки.



FLIR One Pro (Gen III) Android – расширенные возможности

Прибор с расширенными функциями. Появилась возможность наблюдать видимое или тепловое изображение по отдельности. Расширены режимы высокого или низкого усиления. Добавлены несколько точек и зон измерения.

Смонтирована инфракрасная шкала на плоскости изображения с возможностью регулировки диапазона. Две, рядом расположенные камеры визуального и тепловизионного спектра, позволяют посредством технологии MSX совмещать тепловую и видимую картинку с высокой степенью детализации.

Плюсы:

• Близкое расположение видимой и инфракрасной камеры.
• Повышенная детализация, прочность корпуса.
• Хорошее качество картинки, обработка ИК-информации.

Минусы:

• Маленькое разрешение матрицы.
• Фиксированная фокусировка.



Opgal Thermal-App TH Android – большой угол зрения

Инновационная приставка к смартфону. Превращает мобильный гаджет в серьёзный инструмент для теплового наблюдения.

Отличается высокой термочувствительностью, малой погрешностью. Проводит видимую и тепловую видеосъёмку. Предусмотрена широкая цветовая палитра для отображения тепловой картинки.

Точечный, линейный, пространственный диапазон измерений. Смонтировано гнездо для крепления на штативе. Корпус выполнен с учётом эксплуатации в любое время года с защитой от пыли и атмосферных осадков.

Плюсы:

• Оптимальный угол зрения, большой охват площади.
• Степень разрешения, быстрота действия.
• Возможность получать обновления через программное приложение.

Минусы:



Opgal Thermal-App 25Hz Android – сменные объективы

Прибор с низким энергопотреблением. Совместная работа со смартфоном превращает пару в серьёзный инструмент по наблюдению в инфракрасном диапазоне. Применение повышенной частоты позволяет фиксировать перемещающиеся объекты, например, крупную и мелкую дичь.

Максимальная адаптация для простоты применения неискушённым пользователем. Предусмотрено резьбовое гнездо по штатив, ручку, телескопический полюс. Применение четырёх сменных объективов с разным диаметром позволяет расширить границы наблюдения.

Плюсы:

• Четыре разных объектива, варьирование глубиной наблюдения.
• Простота освоения, удобство пользования.
• Хорошее разрешение, отслеживание движущихся объектов.

Минусы:

• Неподъёмная стоимость.



Друзьям это тоже будет интересно





Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

Как превратить смартфон в Тепловизор

Израильская компания Opgal, специализирующаяся на производстве тепловизоров, представила новый девайс Therm-App. Это мини-камера (тепловизор), которая совместима с Android смартфонами (версия 4.1 и выше). Устройства должны поддерживать технологию USB-OTG.

Как работает Therm-App?
Девайс распознает тепловые инфракрасные волны, которые излучает живое существо или нагретый объект. С его помощью вы можете ориентироваться практически в полной темноте.

Практическая сторона ограничивается использованием тепловизора в условиях ограниченной видимости для поиска живых существ, обнаружения протечки теплой воды в трубах и потери тепла в помещениях. С помощью смартфона вы можете делать снимки или снимать видео (в разрешении 384х288 пикселей), которые сохраняются на мобильное устройство.

Техническое описание

Камера-тепловизор Therm-App соединяется с телефоном через USB-кабель и фиксируется специальным креплением. Физические параметры составляют 55х65×40 мм, а вес — 138 граммов. Также доступны сменные объективы, позволяющие получить широкоугольное изображение или же увеличить дальность обнаружения.

Чувствительность сенсора Therm-App высока, поскольку распознает разницу всего в 0,07 °С. Гаджет работает в условиях от -10 °C до +50 °C. В свою очередь, датчик фиксирует температуры от 5 °C до 90 °C. Что это дает в реальных условиях? Например, вы можете обнаружить собаку на расстоянии до 200 метров. С человеком чуть проще — дистанция увеличивается до 500 метров. А вот большой автомобиль будет виден даже через 1000-1500 метров.

Область использования Therm-App ограничена. Высокая стоимость устройства в 1600 долларов исключает покупку тепловизора в качестве игрушки. Скорее всего, камеру Therm-App будут покупать специальные службы — коммунальные, МЧС и другие, которые повседневно сталкиваются с необходимостью найти какой-либо объект, излучающий тепло.

xplayon.com
