Каковы основные параметры транзистора КТ903Б. Где используется этот мощный высокочастотный транзистор. Какие существуют аналоги КТ903Б. Как выглядит цоколевка транзистора КТ903Б.
Общая характеристика транзистора КТ903Б
Транзистор КТ903Б представляет собой мощный высокочастотный генераторный транзистор структуры n-p-n. Он относится к семейству кремниевых мезапланарных транзисторов серии КТ903.
Основные характеристики КТ903Б:
- Структура: n-p-n
- Материал: кремний
- Технология: мезапланарная
- Корпус: металлостеклянный с жесткими выводами
- Максимальная рассеиваемая мощность: 30 Вт при температуре корпуса до +50°C
- Граничная частота коэффициента передачи тока: не менее 120 МГц
- Коэффициент передачи тока: 40-180
- Максимальное напряжение коллектор-эмиттер: 60 В
Области применения транзистора КТ903Б
КТ903Б широко используется в следующих областях:
- Усилители мощности высокочастотных сигналов
- Автогенераторы
- Радиопередающие устройства
- Промышленная электроника
- Радиолокационная аппаратура
Благодаря высокой граничной частоте и значительной мощности рассеивания, КТ903Б хорошо подходит для применения в мощных высокочастотных каскадах различной радиоаппаратуры.
Электрические параметры КТ903Б
Рассмотрим основные электрические характеристики транзистора КТ903Б:
- Максимальное напряжение коллектор-эмиттер: 60 В (постоянное), 80 В (импульсное)
- Максимальный постоянный ток коллектора: 3 А
- Максимальный импульсный ток коллектора: 10 А (длительность импульса до 1 мкс)
- Коэффициент передачи тока: 40-180 (при Uкэ = 10 В, Iк = 2 А)
- Граничная частота коэффициента передачи тока: не менее 120 МГц
- Емкость коллекторного перехода: не более 180 пФ
- Обратный ток коллектора: не более 2 мА (при Uкэ = 70 В, T = +25°C)
Предельные эксплуатационные данные КТ903Б
При использовании транзистора КТ903Б важно учитывать следующие предельные параметры:
- Максимальная температура перехода: +150°C
- Максимальная температура корпуса: +125°C
- Диапазон рабочих температур: от -60°C до +125°C
- Максимальная рассеиваемая мощность коллектора: 30 Вт (при температуре корпуса до +50°C)
- Тепловое сопротивление переход-корпус: 3.33°C/Вт
Превышение указанных предельных значений может привести к необратимым повреждениям транзистора, поэтому при проектировании устройств необходимо обеспечить соответствующий тепловой режим и не допускать перегрузок по току и напряжению.
Особенности конструкции и маркировка КТ903Б

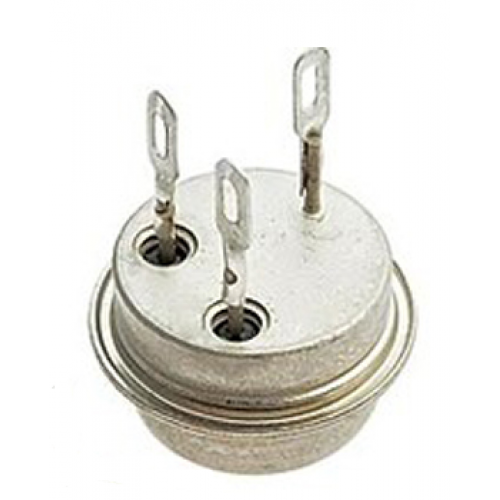

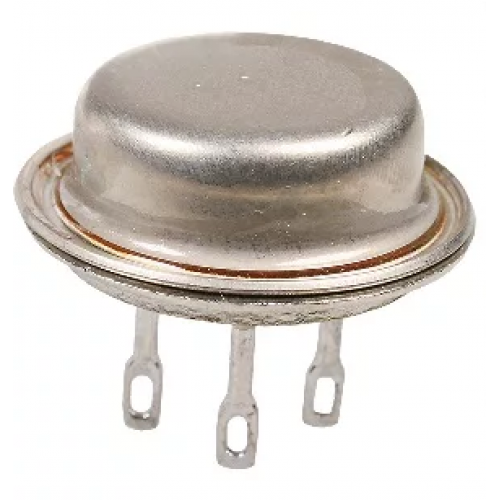

Транзистор КТ903Б выпускается в металлостеклянном корпусе с жесткими выводами. Масса прибора не превышает 24 грамма. На корпусе нанесена маркировка, указывающая тип транзистора.
Цоколевка КТ903Б:
- Вывод 1 — эмиттер
- Вывод 2 — база
- Вывод 3 — коллектор (соединен с корпусом)
Важно отметить, что коллектор КТ903Б электрически соединен с корпусом транзистора. Это необходимо учитывать при монтаже и эксплуатации, обеспечивая надежную изоляцию корпуса от других элементов схемы.
Аналоги транзистора КТ903Б
КТ903Б имеет ряд отечественных и зарубежных аналогов с близкими характеристиками:
- Отечественные аналоги: КТ903А, 2Т903А
- Зарубежные аналоги: 2SC1848, 2SC1398, BSX62-6, 2SC1226AP, 2SC1226AQ
При замене КТ903Б на аналоги необходимо внимательно сравнивать их параметры, так как могут быть незначительные отличия в характеристиках и цоколевке. В большинстве случаев потребуется корректировка режимов работы схемы.
Рекомендации по применению КТ903Б
При использовании транзистора КТ903Б следует учитывать несколько важных моментов:
- Обеспечение эффективного теплоотвода. Из-за высокой рассеиваемой мощности необходимо использовать качественный радиатор.
- Контроль температуры корпуса. Не допускать превышения максимально допустимой температуры +125°C.
- Защита от перенапряжений. Рекомендуется использовать защитные цепи для предотвращения пробоя транзистора.
- Правильный выбор рабочей точки. Для оптимальной работы в линейном режиме важно корректно задать ток покоя.
- Учет высокочастотных свойств. При работе на высоких частотах необходимо минимизировать паразитные емкости и индуктивности монтажа.
Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности транзистора КТ903Б и обеспечить его надежную работу в различных устройствах.
Заключение о транзисторе КТ903Б
КТ903Б — это надежный и эффективный мощный высокочастотный транзистор, который находит широкое применение в радиотехнике и промышленной электронике. Его основные преимущества:
- Высокая рабочая частота (до 120 МГц)
- Значительная мощность рассеивания (30 Вт)
- Большой коэффициент усиления по току (40-180)
- Надежная конструкция в металлостеклянном корпусе
Несмотря на то, что КТ903Б является транзистором предыдущего поколения, он до сих пор остается востребованным в различных областях электроники благодаря своим характеристикам и доступности. При правильном применении КТ903Б обеспечивает стабильную и эффективную работу в мощных высокочастотных каскадах.
Поиск по сайту Новости Экран сотового телефона — солнечная батарея | ГЛАВНАЯ » ТРАНЗИСТОРЫ » КТ903 Транзистор КТ903 — генераторный, структуры n-p-n, кремниевый, мезапланарный. Основное назначение — автогенераторы и усилители мощности. Имеет жёсткие выводы и металлостеклянный корпус. Масса не более 24 г. На корпусе указывается тип прибора. Цоколевка КТ903 показана на рисунке. Электрические параметры транзистора КТ903
Предельные эксплуатационные характеристики транзисторов КТ903
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 В
33°C/ВтТранзистор КТ903 — DataSheet
Перейти к содержимому
Цоколевка транзистора КТ903
Транзисторы кремниевые меза-планарные n-p-n генераторные высокочастотные мощные.
Предназначены для применения в усилителях мощности и автогенераторах. Выпускаются в металлостеклянном корпусе с жесткими выводами. Обозначение типа приводится на корпусе.
Масса транзистора не более 24 г.
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | КТ903А | 2N2947, BLY68 *1, XGS7002 *1, 2SD795 *3, 2SC1226A *3, BDY34 *3 | |||
| КТ903Б | 2SC517 | ||||
| 2Т903Б | 2SC1848 *3, 2SC1398 *3, BSX62-6 *3, 2SC1226AP *1, 2SC1226AQ *1 | ||||
| Структура | — | n-p-n | |||
| Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ903А | 50 °C | 30*(60**) | Вт |
| КТ903Б | 50 °C | 30*(60**) | |||
| Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ903А | — | ≥120 | МГц |
| КТ903Б | — | ≥120 | |||
| Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. , U*КЭR проб., U**КЭО проб. | КТ903А | 80 имп. | 60 | В |
| КТ903Б | 80 имп. | 60 | |||
| Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | КТ903А | — | 4 | В |
| КТ903Б | — | 4 | |||
| Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ903А | — | 3(5*) | А |
| КТ903Б | — | 3(5*) | |||
| Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ903А | 70 В | ≤10* | мА |
| КТ903Б | 70 В | ≤10* | |||
| Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | КТ903А | 10 В; 2 А | 15…70* | |
| КТ903Б | 10 В; 2 А | 40…180* | |||
| Емкость коллекторного перехода | cк, с*12э | КТ903А | 30 В | ≤180 | пФ |
| КТ903Б | 30 В | ≤180 | |||
| Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у. р. | КТ903А | — | ≤1.25; ≥3** | Ом, дБ |
| КТ903Б | — | ≤1.25; ≥3** | |||
| Коэффициент шума транзистора | Кш, r*b, P**вых | КТ903А | 50 МГц | ≥10** | Дб, Ом, Вт |
| КТ903Б | 50 МГц | ≥10** | |||
| Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ903А | — | — | пс |
| КТ903Б | — | — |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
