Какие основные параметры имеет транзистор КТ3102. Как маркируется КТ3102. В каких схемах применяется транзистор КТ3102. Какие существуют аналоги КТ3102.
Содержание
Характеристики и особенности транзистора КТ3102
Транзистор КТ3102 представляет собой кремниевый биполярный транзистор n-p-n структуры. Это маломощный высокочастотный транзистор, разработанный в СССР и широко применявшийся в бытовой радиоаппаратуре.
Основные характеристики КТ3102:
Структура: n-p-n
Максимальный ток коллектора: 100-200 мА
Максимальное напряжение коллектор-эмиттер: 20-50 В (в зависимости от варианта)
Максимальная рассеиваемая мощность: 250 мВт
Коэффициент усиления по току: 100-1000 (в зависимости от варианта)
Граничная частота коэффициента передачи тока: 150-300 МГц
Коэффициент шума: 4-10 дБ (в зависимости от варианта)
Какие особенности выделяют КТ3102 среди других транзисторов? Этот транзистор отличается высоким коэффициентом усиления и низким уровнем шума, что делает его отличным выбором для маломощных усилительных каскадов.
Варианты исполнения и маркировка КТ3102
Транзистор КТ3102 выпускался в нескольких вариантах, различающихся параметрами. Как маркируются разные варианты КТ3102?

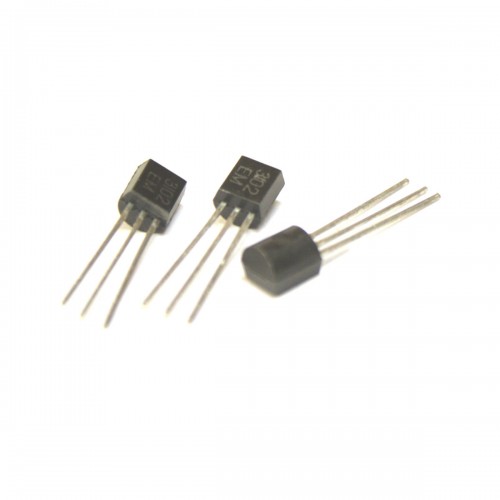

КТ3102А — КТ3102Е — варианты в металлическом корпусе
КТ3102АМ — КТ3102ЕМ — аналогичные варианты в пластиковом корпусе
Для пластиковых корпусов также использовалась цветовая маркировка:
Темно-зеленая точка — обозначение серии КТ3102
Вторая цветная точка — обозначение конкретного варианта (А-Е)
Чем отличаются варианты КТ3102А-КТ3102Е? Основные различия в коэффициенте усиления, максимальном напряжении и уровне шума. Например, КТ3102Е имеет самый высокий коэффициент усиления 400-1000.
Области применения транзистора КТ3102
Благодаря своим характеристикам, транзистор КТ3102 нашел широкое применение в различных электронных устройствах. В каких схемах чаще всего используется КТ3102?
Маломощные усилители звуковой частоты
Предварительные каскады усиления
Генераторы и преобразователи частоты
Импульсные схемы
Переключающие и коммутационные схемы
Почему КТ3102 хорошо подходит для аудиотехники? Низкий уровень шума и высокий коэффициент усиления делают его отличным выбором для предварительных усилителей и входных каскадов.
Аналоги и замена транзистора КТ3102
Хотя КТ3102 уже не выпускается, существует множество современных аналогов с похожими характеристиками. Какие транзисторы можно использовать в качестве замены КТ3102?
BC547, BC548, BC549 — наиболее близкие зарубежные аналоги
При замене КТ3102 на какие параметры стоит обратить внимание? Ключевыми являются коэффициент усиления, максимальное напряжение и предельная частота. Также важно учитывать цоколевку корпуса.
Основные электрические параметры КТ3102
Рассмотрим подробнее ключевые электрические характеристики транзистора КТ3102:
Максимальный ток коллектора: 100 мА (200 мА в импульсном режиме)
Максимальное напряжение коллектор-эмиттер: от 20 В (КТ3102Е) до 50 В (КТ3102А)
Максимальное напряжение коллектор-база: от 20 В до 50 В
Максимальное напряжение эмиттер-база: 5 В
Коэффициент усиления по току h21э: от 100-200 (КТ3102А) до 400-1000 (КТ3102Е)
Граничная частота коэффициента передачи тока: 150-300 МГц
Емкость коллекторного перехода: не более 6 пФ
Как влияет коэффициент усиления на работу транзистора? Более высокий коэффициент усиления позволяет получить большее усиление сигнала при меньшем входном токе базы.
Особенности применения КТ3102 в электронных схемах
При использовании транзистора КТ3102 в электронных устройствах следует учитывать некоторые особенности:
Чувствительность к статическому электричеству — требуются меры защиты при монтаже
Зависимость коэффициента усиления от тока коллектора и температуры
Необходимость обеспечения теплоотвода при работе на предельных режимах
Возможность самовозбуждения в высокочастотных схемах без соответствующих мер
Какие меры следует предпринять для стабильной работы КТ3102? Рекомендуется использовать цепи температурной стабилизации, экранирование в ВЧ схемах, ограничение максимальных токов и напряжений.
Сравнение характеристик разных вариантов КТ3102
Рассмотрим сравнительную таблицу основных параметров различных вариантов транзистора КТ3102:
Параметр
КТ3102А
КТ3102Б
КТ3102В
КТ3102Г
КТ3102Д
КТ3102Е
Коэффициент усиления h21э
100-200
200-500
200-500
400-1000
200-500
400-1000
Максимальное напряжение КЭ, В
50
50
30
20
30
20
Граничная частота fT, МГц
150
150
150
300
150
300
Коэффициент шума, дБ
10
10
10
10
4
4
Какой вариант КТ3102 лучше выбрать для малошумящего усилителя? Оптимальным выбором будут варианты КТ3102Д и КТ3102Е, обладающие наименьшим коэффициентом шума 4 дБ.
Новый высоко- производительный модуль ГЛОНАСС/GPS от U-blox
ГЛАВНАЯ » ТРАНЗИСТОРЫ » КТ3102
Транзистор КТ3102 — эпитаксиально-планарный, n-p-n структуры, кремниевый, универсальный. Применяется в НЧ устройствах, требовательных к уровню шумов, а также в генераторных и усилительных СЧ и ВЧ устройствах. Является комплементарным по отношению к транзистору КТ3107 КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Д, КТ3102Е выпускаются в металлическом корпусе. КТ3102АМ, КТ3102БМ, КТ3102ВМ, КТ3102ГМ, КТ3102ДМ, КТ3102ЕМ выпускаются в пластмассовом корпусе. Выводы — гибкие.

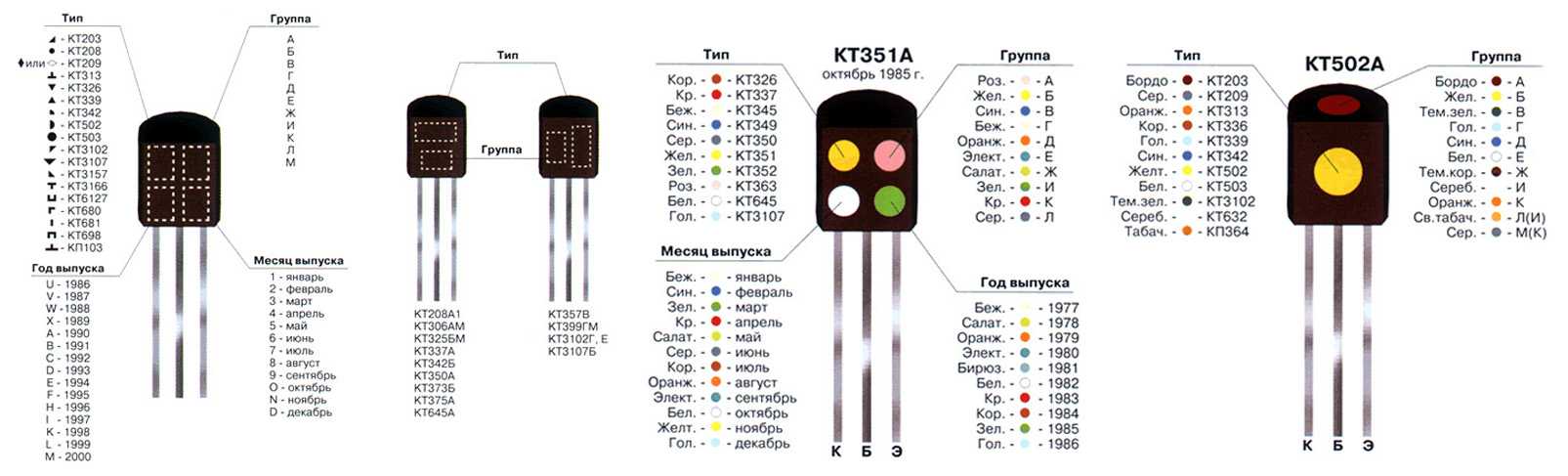

Маркируются транзисторы следующим образом: КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Д, КТ3102Е на боковой поверхности корпуса непосредственно надписью, КТ3102АМ, КТ3102БМ, КТ3102ВМ, КТ3102ГМ, КТ3102ДМ, КТ3102ЕМ там же надписью, но бывает и цветовая маркировка.
Пластмассовый вариант иногда обозначается зелёной меткой на боку корпуса, а конкретный тип прибора уже указывается на торце корпуса маркировочной меткой следующего цвета:
КТ3102АМ
— тёмно-красная
КТ3102БМ
— жёлтая
КТ3102ВМ
— тёмно-зелёная
КТ3102ГМ
— голубая
КТ3102ДМ
— синяя
КТ3102ЕМ
— белая
Все значения параметров, указанные далее для транзисторов КТ3102(А-Е) справедливы для соответствующих параметров транзисторов КТ3102(АМ-ЕМ).
КТ3102 цоколевка

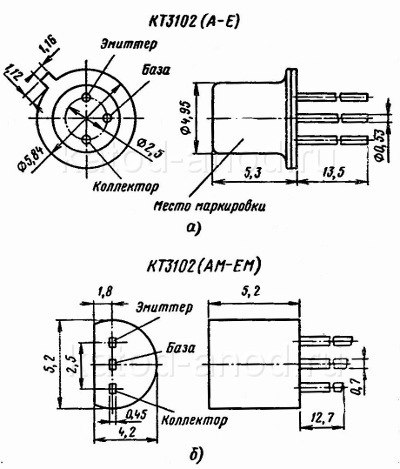

Цоколевка КТ3102 показана на рисунке.
Электрические параметры транзистора КТ3102
• Коэффициент передачи тока (статический). Схема с общим эмиттером. Uкб = 5 В, Iэ = 2 мА:
Т = +25°C:
КТ3102А
100 ÷ 250
КТ3102Б, КТ3102В, КТ3102Д
200 ÷ 500
КТ3102Г, КТ3102Е
400 ÷ 1000
Т = −40°C:
КТ3102А
25 ÷ 250
КТ3102Б, КТ3102В, КТ3102Д
50 ÷ 500
КТ3102Г, КТ3102Е
100 ÷ 1000
Т = +85°C, не менее:
КТ3102А
100
КТ3102Б, КТ3102В, КТ3102Д
200
КТ3102Г, КТ3102Е
400
• Граничная частота коэффициента передачи тока Uкб = 5 В, Iэ = 10 мА, не менее:
КТ3102А, КТ3102Б, КТ3102В, КТ3102Д
300 МГц
КТ3102Г, КТ3102Е
150 МГц
• Постоянная времени цепи обратной связи на высокой частоте. Iэ = 10 мА, Uкб = 5В, не более:
100 пс
• Коэффициент шума при Iэ = 0.2 мА, Uкб = 5 В, f = 1 кГц, не более:
КТ3102А, КТ3102Б, КТ3102В, КТ3102Г
10 дБ
КТ3102Д, КТ3102Е
4 дБ
• Граничное напряжение при Iэ = 10 мА, Iб = 0, не менее:
КТ3102А, КТ3102Б
30 В
КТ3102В, КТ3102Д
20 В
КТ3102Г, КТ3102Е
15 В
• Ток К-Э (обратный), не более:
КТ3102А, КТ3102Б при Uкэ = 50 В
0. 1 мкА
КТ3102В, КТ3102Д при Uкэ = 30 В
0.05 мкА
КТ3102Г, КТ3102Е при Uкэ = 20 В
0.05 мкА
• Ток коллектора (обратный), не более:
КТ3102А, КТ3102Б при U
кб = 50 В
T = +25°C
0.05÷0.1 мкА
T = −40°C
0.05 мкА
T = +85°C
5 мкА
КТ3102В, КТ3102Д при Uкб = 30 В
T = +25°C
0.015÷0.05 мкА
T = −40°C
0.015 мкА
T = +85°C
5 мкА
КТ3102Г, КТ3102Е при Uкб = 20 В
T = +25°C
0. 015÷0.05 мкА
T = −40°C
0.015 мкА
T = +85°C
5 мкА
• Ток эмиттера (обратный). Uэб = 5 В, не более:
10 мкА
• Ёмкость коллекторного перехода. Uкб = 5 В, не более:
6 пФ
Предельные эксплуатационные характеристики транзисторов КТ3102
• Напряжение К-Б (постоянное):
КТ3102А, КТ3102Б
50 В
КТ3102В, КТ3102Д
30 В
КТ3102Г, КТ3102Е
20 В
• Напряжение К-Э (постоянное):
КТ3102А, КТ3102Б
50 В
КТ3102В, КТ3102Д
30 В
КТ3102Г, КТ3102Е
20 В
• Постоянное напряжение Э-Б
5 В
• Ток коллектора (постоянный):
100 мА
• Ток коллектора (импульсный) при tи ≤ 40 мкс, Q ≥ 500
200 мА
• Рассеиваемая мощность коллектора (постоянная) при T = −40 . .. +25°C
250 мВт
• Рабочая температура (окружающей среды)
−40…+85°C
Транзистор КТ3102 — DataSheet

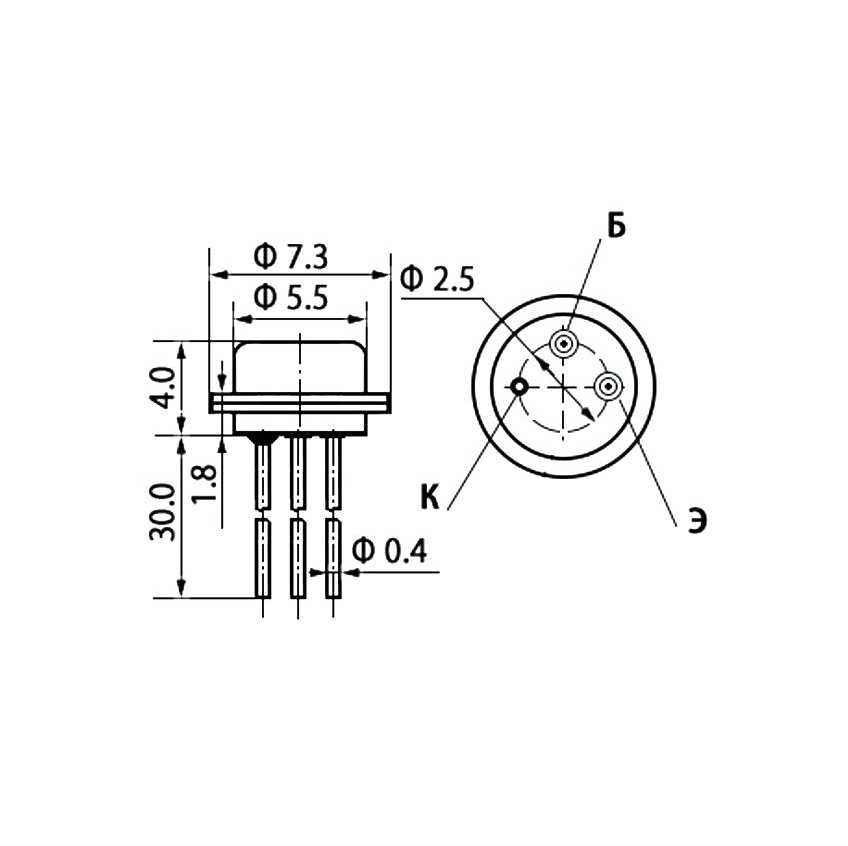

Цоколевка транзисторов КТ3102 (слева) и КТ3102М, КТ3102-2 (справа)
Описание
Транзисторы кремниевые эпитаксиально-планарные n-p-n решительные высокочастотные маломощные с нормированным коэффициентом шума на частоте 1 кГц. Предназначены для применения в усилительных и генераторных схемах высокой частоты, являются комплементарными транзисторами КТ3107А — КТ3107Л. Выпускаются в металлостеклянном или пластиковом корпусе с гибкими выводами. Обозначение типа приводится на боковой поверхности корпуса. Масса транзистора не более 0,5 г.
Параметры транзисторов КТ3102 и КТ3102М
Параметр
Обозначение
Маркировка
Условия
Значение
Ед. изм.
Аналог
КТ3102А
BF291, 2SC302, BCY56,
BC407 *1 , BCW31R *1,
40637 *1
КТ3102Б
BCW72R *1, BCW32R *1
КТ3102В
2SC105, SE4022 *3,
BFY18 *2, BFY17 *2,
BSX76, 2SC55, ВС408 *1,
ВС409 *1, 2SC238,
2SC1216 *2
КТ3102Г
КТ3102Д
2SC105, SE4022 *3,
BFY18 *2, BFY17 *2, BSX76, 2
SC55, ВС408 *1, ВС409 *1,
2SC238, 2SC1216 *2
КТ3102Е
КТ3102Ж
КТ3102И
КТ3102К
КТ3102А(М)
ВС107АР, BC3I7 (ВС 182А),
ВС317А, ТВС547,
NTE2369, JC547, BCW71 *1,
2SC382TM *2, ECG2418,
2SC3653, 2SC945L, 2SC3654,
ВС550,2SC3655, ECG2359,
2SC3656, ВС549А
КТ3102Б(М)
ВС107ВР, ВСЗ18 (ВС 182В),
2SC945P, 2SC945Q,
ТВС547А, JC547A,
BCW72R *1, ВС317В,
ВС317, ВС550В, ВС560 *2,
ВС414, ВС414В
КТ3102В(М)
ВС108АР, 2SC1815 (ВС183В),
ВС123 *2, ВС549В, BF254-4,
2SC4922GA *1, ТВС548А, ТВС548,
JC548A, ITT9014CU,
ITT9014C, 2SC388A-TM *2,
2SC1359, ВС409
КТ3102Г(М)
ВС108СР (BCY57)
КТ3102Д(М)
ВС184А, 2N2484 (ВС452, ВС547А),
ВС123 *2, ВС549В, BF254-4,
2SC4922GA *1, ТВС548А, ТВС548,
JC548A, ITT9014CU, ITT9014C,
2SC388A-TM *2, 2SC1359, ВС409
КТ3102Е(М)
ВС109СР, ВС547В (ВС538, ВС548В)
КТ3102Ж(М)
2N4123 (ВС183А, ВС549С)
КТ3102И(М)
BCY65 (2N4123)
КТ3102К(М)
ВС452 (2N4124, ВС548В)
Структура
—
n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора
PK max,P*K, τ max,P**K, и max
—
—
250
мВт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
fгр, f*h31б, f**h31э, f***max
КТ3102А(М)
—
≥150
МГц
КТ3102Б(М)
—
≥150
КТ3102В(М)
—
≥150
КТ3102Г(М)
—
≥300
КТ3102Д(М)
—
≥150
КТ3102Е(М)
—
≥300
КТ3102Ж(М)
—
≥200
КТ3102И(М)
—
≥200
КТ3102К(М)
≥200
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера
UКБО проб. , U*КЭR проб., U**КЭО проб.
КТ3102А(М)
—
50
В
КТ3102Б(М)
—
50
КТ3102В(М)
—
50(30)
КТ3102Г(М)
—
20
КТ3102Д(М)
—
30(50)
КТ3102Е(М)
—
20
КТ3102Ж(М)
—
50
КТ3102И(М)
—
50
КТ3102К(М)
—
30
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
UЭБО проб. ,
КТ3102А(М)
—
5
В
КТ3102Б(М)
—
5
КТ3102В(М)
—
5
КТ3102Г(М)
—
5
КТ3102Д(М)
—
5
КТ3102Е(М)
—
5
КТ3102Ж(М)
—
5
КТ3102И(М)
—
5
КТ3102К(М)
—
5
Максимально допустимый постоянный ток коллектора
IK max, I*К , и max
КТ3102А(М)
—
100(200*)
мА
КТ3102Б(М)
—
100(200*)
КТ3102В(М)
—
100(200*)
КТ3102Г(М)
—
100(200*)
КТ3102Д(М)
—
100(200*)
КТ3102Е(М)
—
100(200*)
КТ3102Ж(М)
—
100(200*)
КТ3102И(М)
—
100(200*)
КТ3102К(М)
—
100(200*)
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера
IКБО, I*КЭR, I**КЭO
КТ3102А(М)
50 В
≤0. 05
мкА
КТ3102Б(М)
50 В
≤0.05
КТ3102В(М)
30 В
≤0.015
КТ3102Г(М)
20(30) В
≤0.015
КТ3102Д(М)
30 В
≤0.015
КТ3102Е(М)
20(30) В
≤0.015
КТ3102Ж(М)
50 В
≤0.05
КТ3102И(М)
50 В
≤0.05
КТ3102К(М)
30 В
≤0.015
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером
h21э, h*21Э
КТ3102А (М)
5 В; 2 мА
100…200
КТ3102Б(М)
5 В; 1(2) мА
200…500
КТ3102В(М)
5 В; 2 мА
200…500
КТ3102Г(М)
5 В; 2 мА
400…1000
КТ3102Д(М)
5 В; 2 мА
200…500
КТ3102Е(М)
5 В; 2 мА
400…1000
КТ3102Ж(М)
5 В; 2 мА
100…250
КТ3102И(М)
5 В; 2 мА
200…500
КТ3102К(М)
5 В; 2 мА
200…500
Емкость коллекторного перехода
cк, с*12э
КТ3102А(М)
5 В
≤6
пФ
КТ3102Б(М)
5 В
≤6
КТ3102В(М)
5 В
≤6
КТ3102Г(М)
5 В
≤6
КТ3102Д(М)
5 В
≤6
КТ3102Е(М)
5 В
≤6
КТ3102Ж(М)
5 В
≤6
КТ3102И(М)
5 В
≤6
КТ3102К(М)
5 В
≤6
Сопротивление насыщения между коллектором и эмиттером
rКЭ нас, r*БЭ нас
КТ3102А(М)
—
—
Ом
КТ3102Б(М)
—
—
КТ3102В(М)
—
—
КТ3102Г(М)
—
—
КТ3102Д(М)
—
—
КТ3102Е(М)
—
—
КТ3102Ж(М)
—
—
КТ3102И(М)
—
—
КТ3102К(М)
—
—
Коэффициент шума транзистора
Кш, r*b, Pвых
КТ3102А(М)
1 кГц
≤10
Дб, Ом, Вт
КТ3102Б(М)
1 кГц
≤10
КТ3102В(М)
1 кГц
≤10
КТ3102Г(М)
1 кГц
≤10
КТ3102Д(М)
1 кГц
≤4
КТ3102Е(М)
1 кГц
≤4
КТ3102Ж(М)
—
—
КТ3102И(М)
—
—
КТ3102К(М)
—
—
Постоянная времени цепи обратной связи на высокой частоте
τк, t*рас, t**выкл, t***пк(нс)
КТ3102А(М)
—
≤100
пс
КТ3102Б(М)
—
≤100
КТ3102В(М)
—
≤100
КТ3102Г(М)
—
≤100
КТ3102Д(М)
—
≤100
КТ3102Е(М)
—
≤100
КТ3102Ж(М)
—
≤100
КТ3102И(М)
—
≤100
КТ3102К(М)
—
≤100
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональна замена, тип корпуса аналогичен.
*3 — функциональна замена, тип корпуса отличается.
Входные характеристики
Зависимость напряжения насыщения от коэффициента насыщения
Зависимость статического коэффициента передачи тока от тока эмиттера
Зависимость статического коэффициента передачи тока от тока эмиттера
Параметры транзистора КТ3102-2
Параметр
Обозначение
Условия
Значение
Ед. изм.
Структура
Маркировка
—
n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора
PK max,P*K, τ max,P**K, и max
—
—
250
мВт
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
fгр, f*h31б, f**h31э, f***max
КТ3102А2
—
≥200
МГц
КТ3102Б2
—
≥200
КТ3102В2
—
≥200
КТ3102Г2
—
≥200
КТ3102Д2
—
≥200
КТ3102Е2
—
≥300
КТ3102Ж2
—
≥200
КТ3102И2
—
≥200
КТ3102К2
≥200
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера
UКБО проб. , U*КЭR проб., U**КЭО проб.
КТ3102А2
—
50
В
КТ3102Б2
—
50
КТ3102В2
—
30
КТ3102Г2
—
20
КТ3102Д2
—
30
КТ3102Е2
—
20
КТ3102Ж2
—
50
КТ3102И2
—
50
КТ3102К2
—
30
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
UЭБО проб. ,
КТ3102А2
—
5
В
КТ3102Б2
—
5
КТ3102В2
—
5
КТ3102Г2
—
5
КТ3102Д2
—
5
КТ3102Е2
—
5
КТ3102Ж2
—
5
КТ3102И2
—
5
КТ3102К2
—
5
Максимально допустимый постоянный ток коллектора
IK max, I*К , и max
КТ3102А2
—
200
мА
КТ3102Б2
—
200
КТ3102В2
—
200
КТ3102Г2
—
200
КТ3102Д2
—
200
КТ3102Е2
—
200
КТ3102Ж2
—
200
КТ3102И2
—
200
КТ3102К2
—
200
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера
IКБО, I*КЭR, I**КЭO
КТ3102А2
—
—
мкА
КТ3102Б2
—
—
КТ3102В2
—
—
КТ3102Г2
—
—
КТ3102Д2
—
—
КТ3102Е2
—
—
КТ3102Ж2
—
—
КТ3102И2
—
—
КТ3102К2
—
—
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером
h21э, h*21Э
КТ3102А2
—
100…200
КТ3102Б2
—
200…500
КТ3102В2
—
200…500
КТ3102Г2
—
400…500
КТ3102Д2
—
200…500
КТ3102Е2
—
400…1000
КТ3102Ж2
—
100…250
КТ3102И2
—
200…500
КТ3102К2
—
200…500
Емкость коллекторного перехода
cк, с*12э
КТ3102А2
—
—
пФ
КТ3102Б2
—
—
КТ3102В2
—
—
КТ3102Г2
—
—
КТ3102Д2
—
—
КТ3102Е2
—
—
КТ3102Ж2
—
—
КТ3102И2
—
—
КТ3102К2
—
—
Сопротивление насыщения между коллектором и эмиттером
rКЭ нас, r*БЭ нас
КТ3102А2
—
—
Ом
КТ3102Б2
—
—
КТ3102В2
—
—
КТ3102Г2
—
—
КТ3102Д2
—
—
КТ3102Е2
—
—
КТ3102Ж2
—
—
КТ3102И2
—
—
КТ3102К2
—
—
Коэффициент шума транзистора
Кш, r*b, Pвых
КТ3102А2
—
—
Дб, Ом, Вт
КТ3102Б2
—
—
КТ3102В2
—
—
КТ3102Г2
—
—
КТ3102Д2
—
—
КТ3102Е2
—
—
КТ3102Ж2
—
—
КТ3102И2
—
—
КТ3102К2
—
—
Постоянная времени цепи обратной связи на высокой частоте
τк, t*рас, t**выкл, t***пк(нс)
КТ3102А2
—
—
пс
КТ3102Б2
—
—
КТ3102В2
—
—
КТ3102Г2
—
—
КТ3102Д2
—
—
КТ3102Е2
—
—
КТ3102Ж2
—
—
КТ3102И2
—
—
КТ3102К2
—
—
Цветовая и кодовая маркировка транзисторов
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
КТ3102
Поделиться ссылкой:
Маломощный кремниевый транзистор n-p-n структуры, разработка советских времен. Часто применяется в низкочастотных узлах бытовой аппаратуры с низким уровнем шумов и высоким коэффициентом усиления. Выпускался в двух разных корпусах, пластмассовом и металлическом. Маркировка существует также двух видов, цифробуквенная и цветовая
Структура
Цоколевка КТ3102
Маркировка КТ3102

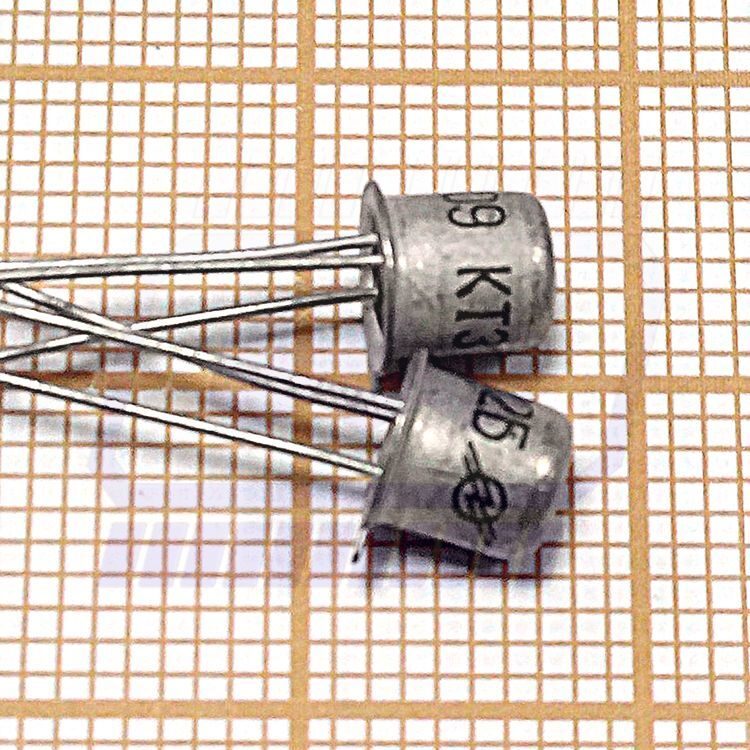

Пластиковый корпус КТ3102

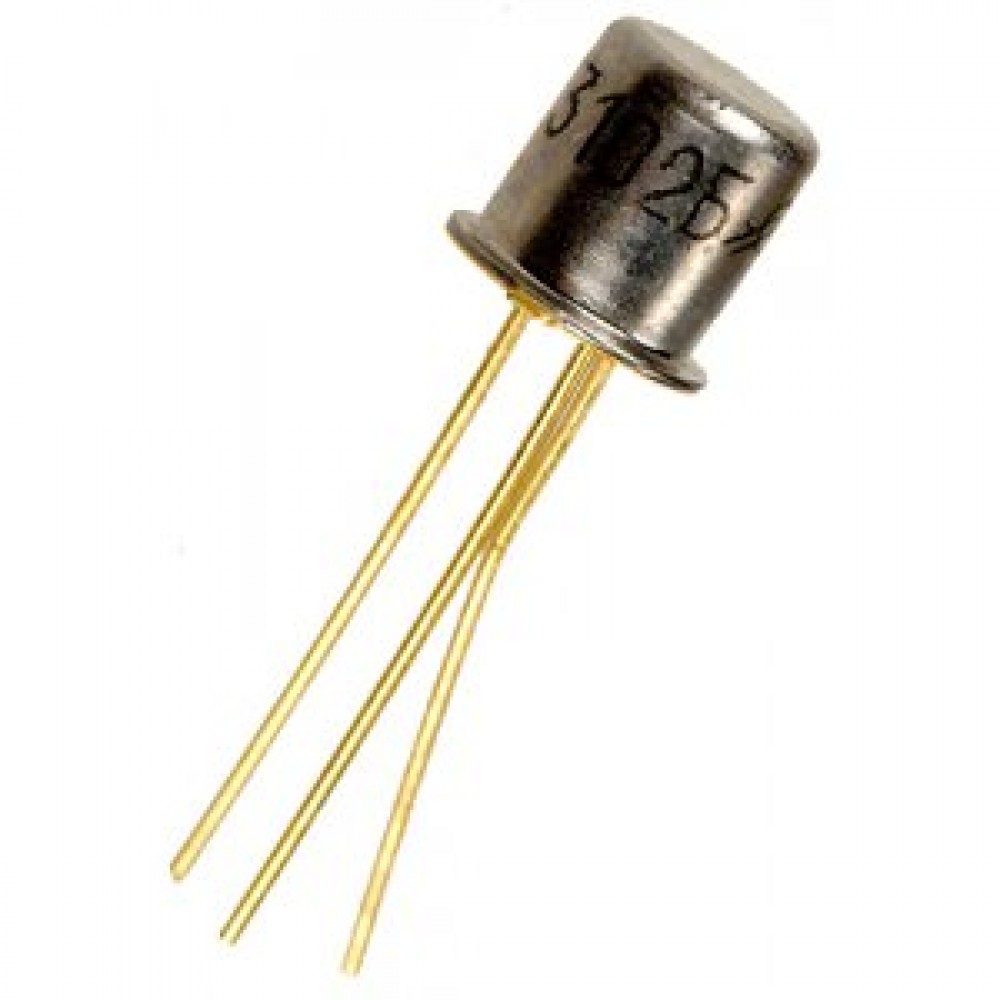

Металлический корпус КТ3102
Цветовая маркировка транзисторов КТ3102
Боковая точка всегда темно-зеленая и обозначает принадлежность транзистора к серии КТ3102. Точка сверху определяет букву в маркировке транзистора.
Цвет точки сбоку
Цвет точки сверху
Маркировка транзистора
Теммно-зеленый
Бордовый
КТ3102А
Теммно-зеленый
Желтый
КТ3102Б
Теммно-зеленый
Темно-зеленый
КТ3102В
Теммно-зеленый
Голубой
КТ3102Г
Теммно-зеленый
Синий
КТ3102Д
Теммно-зеленый
Белый
КТ3102Е
Теммно-зеленый
Темно-коричневый
КТ3102Ж
Теммно-зеленый
Серебристый
КТ3102И
Теммно-зеленый
Оранжевый
КТ3102К
Теммно-зеленый
Светло-табачный
КТ3102Л(И)
Теммно-зеленый
Серый
КТ3102М(К)
Транзистор КТ3102 является комплементарной парой транзистору КТ3107.
— Максимальная рабочая частота в схемах с общим эмиттером
Кш
— Коэффициент шума транзистора
Анекдот:
— Сынок, привези мне пару дискеток из столицы, а то у нас их нигде не купить.
— Зачем? 2013 год на дворе! На, держи флэшку.
— А у нас на работе на компьютере вирус большой: на дискету не влазит, а на флэшке спокойно помещается…
Полевые транзисторы
Содержимое 2
Транзисторы GBT
Содержимое 3
Цифровые микросхемы
Аналоговые микросхемы
Содержимое 5
Конденсаторы
Содержимое 7
Устроства для начинающих
Электроника для авто
Устройства для дома
Источники питания
Устройства на микроконтроллерах
Ремонт бытовой аппаратуры
Содержимое 6
Разное
Содержимое 7
Здесь может быть Ваша реклама
Транзистор кт3102 параметры маркировка
Маломощный кремниевый транзистор n-p-n структуры, разработка советских времен. Часто применяется в низкочастотных узлах бытовой аппаратуры с низким уровнем шумов и высоким коэффициентом усиления. Выпускался в двух разных корпусах, пластмассовом и металлическом. Маркировка существует также двух видов, цифробуквенная и цветовая
Структура
Цоколевка КТ3102
Маркировка КТ3102
Пластиковый корпус КТ3102
Металлический корпус КТ3102
Цветовая маркировка транзисторов КТ3102
Боковая точка всегда темно-зеленая и обозначает принадлежность транзистора к серии КТ3102. Точка сверху определяет букву в маркировке транзистора.
Цвет точки сбоку
Цвет точки сверху
Маркировка транзистора
Теммно-зеленый
Бордовый
КТ3102А
Теммно-зеленый
Желтый
КТ3102Б
Теммно-зеленый
Темно-зеленый
КТ3102В
Теммно-зеленый
Голубой
КТ3102Г
Теммно-зеленый
Синий
КТ3102Д
Теммно-зеленый
Белый
КТ3102Е
Теммно-зеленый
Темно-коричневый
КТ3102Ж
Теммно-зеленый
Серебристый
КТ3102И
Теммно-зеленый
Оранжевый
КТ3102К
Теммно-зеленый
Светло-табачный
КТ3102Л(И)
Теммно-зеленый
Серый
КТ3102М(К)
Транзистор КТ3102 является комплементарной парой транзистору КТ3107.
– Сынок, привези мне пару дискеток из столицы, а то у нас их нигде не купить. – Зачем? 2013 год на дворе! На, держи флэшку. – А у нас на работе на компьютере вирус большой: на дискету не влазит, а на флэшке спокойно помещается.
Биполярный транзистор KT3102E – описание производителя. Основные параметры. Даташиты.
Наименование производителя: KT3102E
Тип материала: Si
Максимальная рассеиваемая мощность (Pc): 0.25 W
Макcимально допустимое напряжение коллектор-база (Ucb): 20 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
Макcимальный постоянный ток коллектора (Ic): 0.1 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 300 MHz
Ёмкость коллекторного перехода (Cc): 6 pf
Статический коэффициент передачи тока (hfe): 400
Транзистор – полупроводниковый элемент электрический цепи, управляемый входным сигналом. В качестве сигнала может использоваться как привычный электрический ток, но и, например, свет в работе фототранзистора.
Транзистор КТ3102 – это популярнейший советский биполярный транзистор, который применялся и применяется по сей день в схемах различных усилителей сигнала: операционных усилителях, дифференциальных и УНЧ (усилитель низкой частоты). КТ3102, за счёт маленькой толщины базы, усиливал сигнал по току в тысячи раз. Изготавливается из кремния, чаще всего методом эпитаксии (наращивание на новых полупроводниковых слоёв на кремниевой подложке).
Транзистор КТ3102 изначально чаще всего изготавливался в металлическом цилиндрическом корпусе, привычном для многих советских транзисторов. На данный момент, он изготавливается в пластиковом корпусе. Является комплементарной парой для КТ3107.
Принцип работы прибора заключается в управлении током за счёт изменения напряжения. Чтобы элемент начал работать, к нему нужно приложить напряжение. Тогда прибор откроется. Изменяя напряжение базы, мы управляем всем элементом.
Разновидности и характеристики
Существует достаточно большое количество различных вариантов данного прибора, отличающихся друг от друга теми или иными показателями. Для рассмотрения всех вариантов прибора, введём следующие параметры КТ3102 :
Максимальный допустимый ток на коллекторе( I K MAX ) – 0,1 A .
Максимальный импульсный ток на коллекторе( I K I MAX ) – 0,2 A .
Максимальная мощность коллектора( P K MAX ) – 0,25 B т. ( Данное значение мощности подсчитано без использования радиатора)
Максимальная частота при подключении по схеме с общим эмиттером ( f гр ) – 150МГц.
Вышеперечисленные характеристики КТ3102 одинаковы для всех моделей прибора. То есть, при любой маркировке прибора, вы должны учитывать вышеперечисленные значения. Описанные ниже показатели будут отличаться в зависимости от типа элемента. В последующем приведём краткую сводку параметров для каждого типа.
U КБ – максимальная разность потенциалов системы коллектор-база.
U КЭ – максимальная разность потенциалов системы коллектор-эмиттер.
H 21э – коэффициент усиления при подключении с общим эмиттером.
I КБ – обратный ток коллектора.
К Ш – коэффициент шума.
Для удобства, все показатели будут вынесены в таблицу. Буква М и её отсутствие в обозначении пары транзисторов (например, КТ3102А и КТ3102АМ) означает тип корпуса. С буквой М – пластиковый корпус. Без неё – металлический. Показатели не зависят от типа корпуса. В таблице, также, будут приведены зарубежные аналоги КТ3102.
Тип
U КБ и U КЭ , В
H 21 Э
I КБ , МкА
К Ш , Дб
Аналог КТ3102
КТ3102А(АМ)
50
100-250
0,05
10
2 N 4123
КТ3102Б(БМ)
50
200-500
0,05
10
2N2483
КТ3102В(ВМ)
30
200-500
0,15
10
2SC828
КТ3102Г(ГМ)
20
400-1000
0,15
10
BC546C
КТ3102Д(ДМ)
30
200-500
0,15
4
BC547B
КТ3102Е(ЕМ)
20
400-1000
0,15
4
BC547C
КТ3102Ж(ЖМ)
50
100-250
0,05
—
—
КТ3102И(ИМ)
50
200-500
0,05
—
—
КТ3102К(КМ)
20 и 30
200-500
0,15
—
—
Маркировка и цоколёвка
Данный прибор имеет структуру n — p — n . Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.
Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:
Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения :
А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.
На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.
Для замены KT 3102 существует очень большое количество зарубежных аналогов KT 3102. Аналог может быть абсолютно идентичен оригиналу, например, КТ3102 можно смело заменять на 2 SA 2785. Эта замена KT 3102 абсолютно никак не повлияет на работу конкретной схемы, т.к транзисторы имеют одинаковые показатели. Существуют также неидентичные аналоги, которые немного отличаются по показателям, но их использование всё равно возможно в некоторых случаях.
Некоторые зарубежные аналоги КТ3102 были приведены в таблице. Также данный прибор может быть заменён отечественными аналогами КТ611 и КТ660 либо на такие зарубежные аналоги, как ВС547 и ВС548.
Справочник транзисторов маломощных биполярных отечественных. Datasheets. Документация на КТ315,КТ361,КТ3102 и другие отечественные транзисторы.
Отечественные производители транзисторов
Наименование
PDF
Тип
Imax, mA
Uкэmax, В
h31e max
КТ117 (А-Г), 2Т117(А-Г)
30
50
Транзисторы маломощные низкочастотные
2Т201 (А-Д), КТ201 (АМ-ДМ)
npn
30
20
400
2Т203 (А-Д), КТ203 (А-ВМ)
pnp
10
60
200

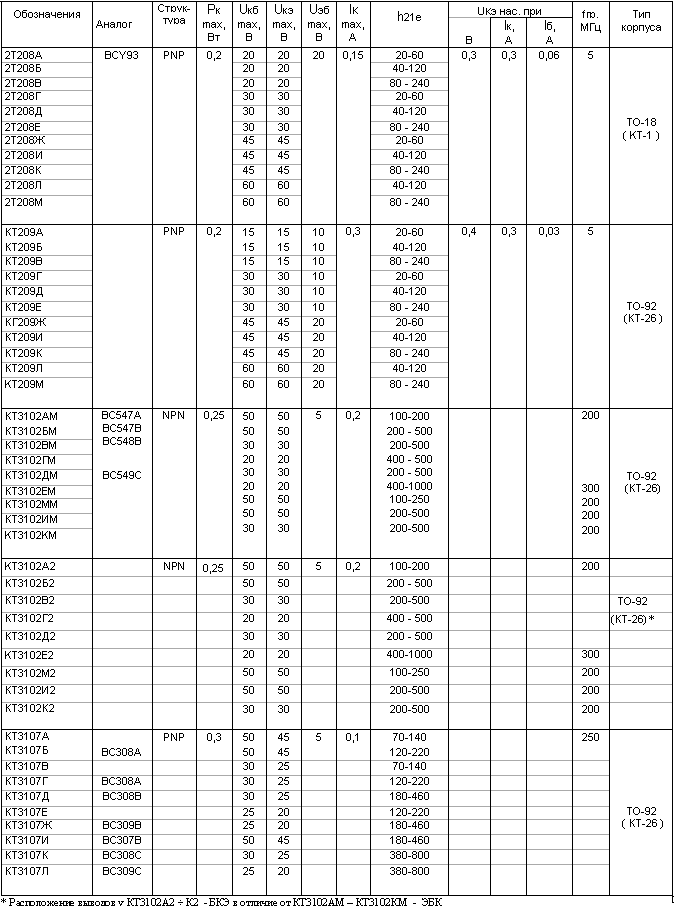

2Т208 (А-М), КТ208 (А-М)
pnp
150
60
240
КТ209 (А-М)
pnp
300
60
240

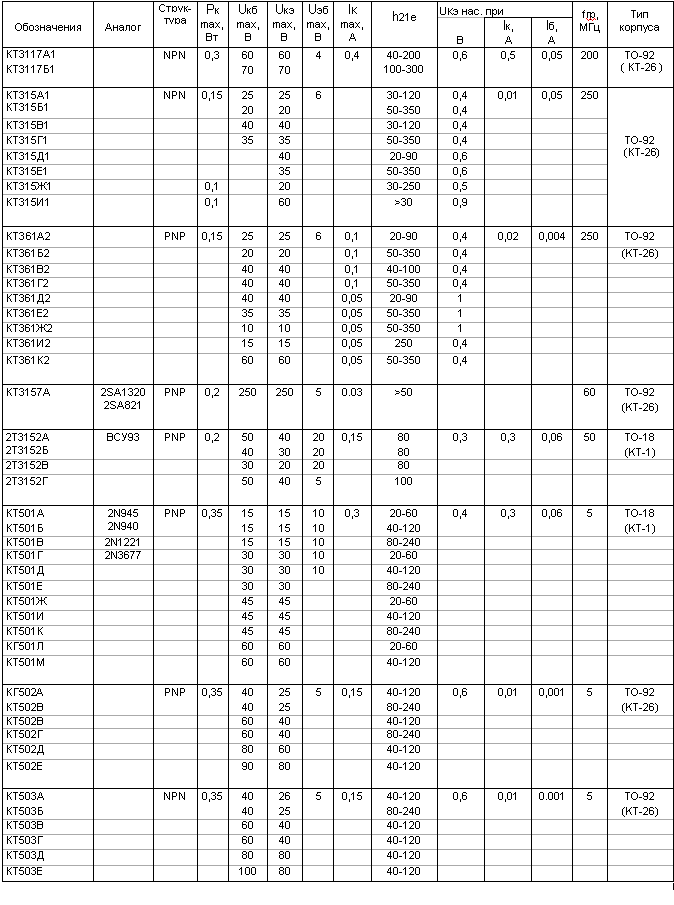

Транзисторы маломощные высококочастотные
2Т301 (Г-Д), КТ301 (Г-Ж)
npn
10
30
300
2Т312 (А-В), КТ312 (А-В)
npn
30
35
500
КТ315 (А-Р)
npn
100
60
350
КТ315(А1-Р1) аналог:
npn
100
60
350
КТ339А
npn
25
25
25
КТ342 (А-Г), (АМ-ВМ)
npn
50
60
1000
КТ358 (А-В)
npn
30
30
280
КТ373 (А-Г)
npn
50
60
1000
КТ375 (А,Б)
npn
100
60
280
КТ3102 (А-ЕМ) аналог:
npn
100
50
1000
2Т3117А, КТ3117А
npn
400
60
350
КТ3142А
npn
200
40
120
2Т313 (А,Б), КТ313 (А,Б)
pnp
600
50
300
КТ343 (А-В)
pnp
50
17
30
КТ350А
pnp
15
200
КТ351 (А,Б)
pnp
15
200
КТ352 (А,Б)
pnp
15
300
КТ357 (А-Г)
pnp
40
20
300
КТ361 (А-Е) аналог:
pnp
50
35
350
КТ3107 (А-Л) аналог:
pnp
100
45
800
2Т3108 (А-В), КТ3108 (А-В)
pnp
200
60
300
2Т3152 (А-Г)
pnp
150
40
100
КТ3157А
pnp
30
250
50
Мощные биполярные транзисторы. Справочник для подбора по параметрам
Документация на биполярные транзисторы средней мощности
Документация на биполярные мощные транзисторы
Документация на полевые транзисторы
Документация на
smd транзисторы
Документация на биполярные транзисторы с сортировкой по току
На главную
Транзистор КТ315А,
КТ315Б, КТ315В, КТ315Д, КТ315Е, КТ315Ж, КТ315И, КТ315К — маркировка,
аналоги, характеристики входные и выходные (ВАХ),
подробные электрические параметры. КТ315 предназначен для применения в усилителях
высокой, промежуточной и низкой частоты. Для транзистора
КТ315 комплементарной парой является транзистор КТ361, аналог —
КТ3102 Маломощные транзисторы КТ361А, КТ361Б, КТ361В,
КТ361Д, КТ361Е, КТ361Ж, КТ361И, КТ361К маркировка, аналоги, характеристики
входные и выходные, параметры. Биполярный транзистор КТ3102А, КТ3102Б,
КТ3102В, КТ3102Д, КТ3102Е, КТ3102АМ, КТ3102БМ,
КТ3102ВМ, КТ3102ДМ, КТ3102ЕМ характеристики, pdf,
аналоги, цоколевка, маркировка, параметры и графики. КТ3102
выпускается в пластмассовом и металлическом корпусе. Биполярные маломощные транзисторы КТ3107А, КТ3107Б,
КТ3107В, КТ3107Д, КТ3107Е, КТ3107Г, КТ3107Ж,
КТ3107И, КТ3107К, КТ3102Л — аналоги, маркировка, характеристики, параметры
На
примере характеристик транзистора КТ315описаны особенности использования
транзисторов . В частности, рассматривается такой параметр КТ315, как коэффициент усиления по току. Из документации
следует, что транзисторы КТ315 и КТ361 выгоднее всего использовать при
токе коллектора около 20 ма, в этом случае они имеют максимальный
коэффициент усиления по току. При рабочих токах менее 5 ма коэффициент
усиления у транзисторов КТ315 и КТ361 резко падает, и эффективность использования
характеристик транзисторов снижается. Те же самые выводы можно сделать и в отношении
характеристик КТ3102. По сравнению с
КТ315 транзистор КТ3102 имеет гораздо меньший уровень собственных шумов.
КТ3102 – кремниевые биполярные транзисторы n-p-n малой мощности высокой частоты.
Зарубежный аналог КТ3102
Можно заменить на BC547
Особенности
Комплиментарная пара – КТ3107
Корпусное исполнение
металлостеклянный корпус
Цоколевка КТ3102 (металлостеклянный корпус)
№1 — Эмиттер
№2 — База
№3 — Коллектор
Характеристики транзистора кт3102
Предельные параметры кт3102
Максимально допустимый постоянный ток коллектоpа (IК max):
КТ3102Г — 100 мА
КТ3102В — 100 мА
КТ3102Д — 100 мА
КТ3102А — 100 мА
КТ3102Б — 100 мА
КТ3102Е — 100 мА
Максимально допустимый импульсный ток коллектоpа (IК, и max):
КТ3102Г — 200 мА
КТ3102В — 200 мА
КТ3102Д — 200 мА
КТ3102А — 200 мА
КТ3102Б — 200 мА
КТ3102Е — 200 мА
Максимально допустимое постоянное напряжение коллектор-эмиттер при токе базы, равном нулю (UКЭ0 max) при Т = 25° C:
КТ3102В — 30 В
КТ3102Д — 30 В
КТ3102А — 50 В
КТ3102Б — 50 В
КТ3102Е — 50 В
Максимально допустимое постоянное напряжение коллектор-эмиттер при сопротивлении в цепи база-эмиттеp (UКЭR max) при Т = 25° C:
КТ3102г — 20 В
Максимально допустимое постоянное напряжение коллектор-база при токе эмиттера, равном нулю (UКБ0 max) при Т = 25° C:
КТ3102Г — 20 В
КТ3102В — 30 В
КТ3102Д — 30 В
КТ3102А — 50 В
КТ3102Б — 50 В
КТ3102Е — 50 В
Максимально допустимое постоянное напряжение эмиттеp-база при токе коллектоpа, равном нулю (UЭБ0 max) при Т = 25° C:
КТ3102Г — 5 В
КТ3102В — 5 В
КТ3102Д — 5 В
КТ3102А — 5 В
КТ3102Б — 5 В
КТ3102Е — 5 В
Максимально допустимая постоянная рассеиваемая мощность транзисторов (Pmax) при Т = 25° C:
КТ3102Г — 250 мВт
КТ3102В — 250 мВт
КТ3102Д — 250 мВт
КТ3102А — 250 мВт
КТ3102Б — 250 мВт
КТ3102Е — 250 мВт
Максимально допустимая температура перехода (Tп max):
КТ3102Г — 125 ° C
КТ3102В — 125 ° C
КТ3102Д — 125 ° C
КТ3102А — 125 ° C
КТ3102Б — 125 ° C
КТ3102Е — 125 ° C
Максимально допустимая температура окружающей среды (Tmax):
КТ3102Г — 85 ° C
КТ3102В — 85 ° C
КТ3102Д — 85 ° C
КТ3102А — 85 ° C
КТ3102Б — 85 ° C
КТ3102Е — 85 ° C
Электрические характеристики транзисторов КТ3102 при Т = 25
oС
Статический коэффициент передачи тока биполярного транзистора (h21Э) при постоянном напряжении коллектор-база (UКБ) 5 В, при постоянном токе эмиттера (IЭ) 2 мА:
КТ3102Г — 400 — 1000
КТ3102В — 200 — 500
КТ3102Д — 200 — 500
КТ3102А — 100 — 250
КТ3102Б — 200 — 500
КТ3102Е — 400 — 1000
Обратный ток коллектоpа (IКБ0)
КТ3102Г — 0,015 мкА
КТ3102В — 0,015 мкА
КТ3102Д — 0,015 мкА
КТ3102А — 0,05 мкА
КТ3102Б — 0,05 мкА
КТ3102Е — 0,015 мкА
Коэффициент шума биполярного транзистора (Кш)
КТ3102Г — 10 дБ
КТ3102В — 10 дБ
КТ3102Д — 4 дБ
КТ3102А — 10 дБ
КТ3102Б — 10 дБ
КТ3102Е — 4 дБ
Емкость коллекторного перехода (CК)
КТ3102Г — 6 пФ
КТ3102В — 6 пФ
КТ3102Д — 6 пФ
КТ3102А — 6 пФ
КТ3102Б — 6 пФ
КТ3102Е — 6 пФ
Тепловое сопротивление переход-среда (RТ п-с)
КТ3102Г — 400 ° C/Вт
КТ3102В — 400 ° C/Вт
КТ3102Д — 400 ° C/Вт
КТ3102А — 400 ° C/Вт
КТ3102Б — 400 ° C/Вт
КТ3102Е — 400 ° C/Вт
Опубликовано 24. 01.2020
|
Микросхемы
|
Транзисторы
|
Диоды
|
Тиристоры
|
DC-DC понижающий преобразователь — ссылка на товар.
[РЕШЕНО] — ПОМОГИТЕ Перекрестные ссылки частей
Добро пожаловать на EDAboard.com
Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.
Регистрация Авторизоваться
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Автор темы
Йокур
Дата начала
Статус
Закрыто для дальнейших ответов.
Йокур
Гость
кт3107
У меня есть схема с русского сайта, и я затрудняюсь со ссылками на части, которые он перечислил в ней… Я ищу эквивалентные детали или лучше для следующего:
кт3107 kt3102 irf9z34n irl2203n
Спасибо
Rich
[ Это сообщение было отредактировано: JOkur 28-11-2001 04:27 ] 9007
год
Полноправный член уровня 3
kt3102
Привет, Вы можете найти техническое описание irf9z34n и irl2203n от **ссылка удалена неработающая** wwww.ges.cz/sheet/in-iz/irl2203.pdf Думаю, это может вам помочь найти поперечные части.
Йокур
Гость
русский транзистор данные
2 вниз 2 вперед. .. Мне удалось найти только первую страницу техпаспортов
kt3107 kt3102
Большое спасибо…
Rich
ункарк
Полноправный член уровня 5
российские типы транзисторов
Привет Йокур,
На другом российском сайте вы можете найти полупроводниковые данные многих российских компонентов. Я нашел следующий URL-адрес на этом форуме, поэтому я могу повторить его здесь: http://www.chipinfo.ru и что касается ваших транзисторов, перейдите к http://www.chipinfo.ru/dsheets/transistors/KT3.html Могу дать пояснение по русской терминологии, используемой в даташитах, с которыми я уже разобрался: Ukb0=Vcb0 , Uke0=Vce0 , B=V т. е. напряжение, BT = Вт, mkA = uA, т. е. микроампер, Pk = мощность коллектора, Ik = Ic, т. е. ток коллектора.
С уважением, unkarc
ункарк
Полноправный член уровня 5
диод техпаспорт русский
Hi Rich,
В обоих российских типах транзисторов в суффиксе есть несколько букв в качестве последней буквы после четырех цифр. Эти буквы изменяют некоторые параметры, наиболее важным из которых является коэффициент шума (последний вертикальный столбец справа на этой странице /KT3). Оба типа включают коэффициенты шума от 4 до 10 дБ. В качестве замены предлагаю известный 2N3904 для КТ3102…(npn) и 2N3906 для КТ3107…(pnp). Их коэффициент шума составляет около 4-5 дБ (из справочника ARRL). Конечно, можно рассмотреть и другие типы, в зависимости от применения вашей схемы.
Спасибо за сайт, который помогает интерпретировать спецификации, очень интересно.
С уважением, unkarc
Мох
Полноправный член уровня 3
bc547 кт3102
В большинстве случаев можно заменить КТ3102 и КТ3107 на ВС547 и ВС557. Информацию о KT3XX вы можете найти на http://chipinfo.ru/dsheets/transistors/KT3.html
Статус
Закрыто для дальнейших ответов.
Т
Сайт для перекрестных ссылок на электронные компоненты
Создано The Puma
Ответов: 7
Профессиональное проектирование оборудования и электроники
Д
помогите идентифицировать эти детали smd
Автор: devil6600
Ответов: 5
Профессиональное проектирование оборудования и электроники
Д
помогите идентифицировать две части smd
Автор: devil6600
Ответов: 1
Профессиональное проектирование оборудования и электроники
Т
Проблема с нулевым пересечением, пожалуйста, помогите
Автор: takbbb
Ответов: 1
Профессиональное проектирование оборудования и электроники
Н
Помогите мне найти данные о надежности электронных компонентов.
