Распределительный электрощит в Казахстане.

😍 Специально для вас

  •  Щит наружный
  •  Щитовая коробка
  •  Щит щмп-7
  •  Вру1
  •  Щмп-7

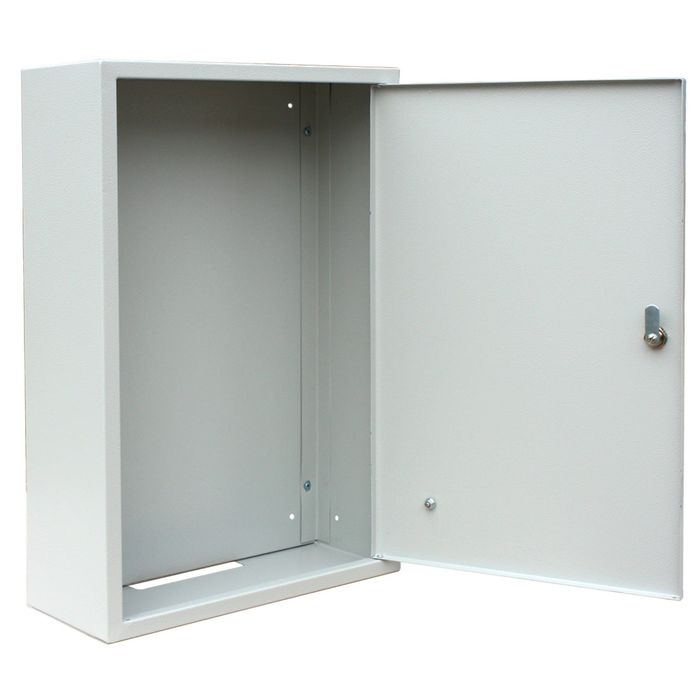

Пустые корпуса

В наличии

24 250 Тг.

Купить

ТОО СпецЭлектроМаркетг. Алматы

Щит распределительный встраиваемый ЩРВ-72 (500х600х155) IP31 RUCELF

В наличии

15 236 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

Щит распределительный навесной ЩРН-18 IP31 (330*250*125) RUCELF

В наличии

8 143 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

Щит распределительный навесной ЩРН-9 IP31 (250*300*120) RUCELF

В наличии

8 659 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

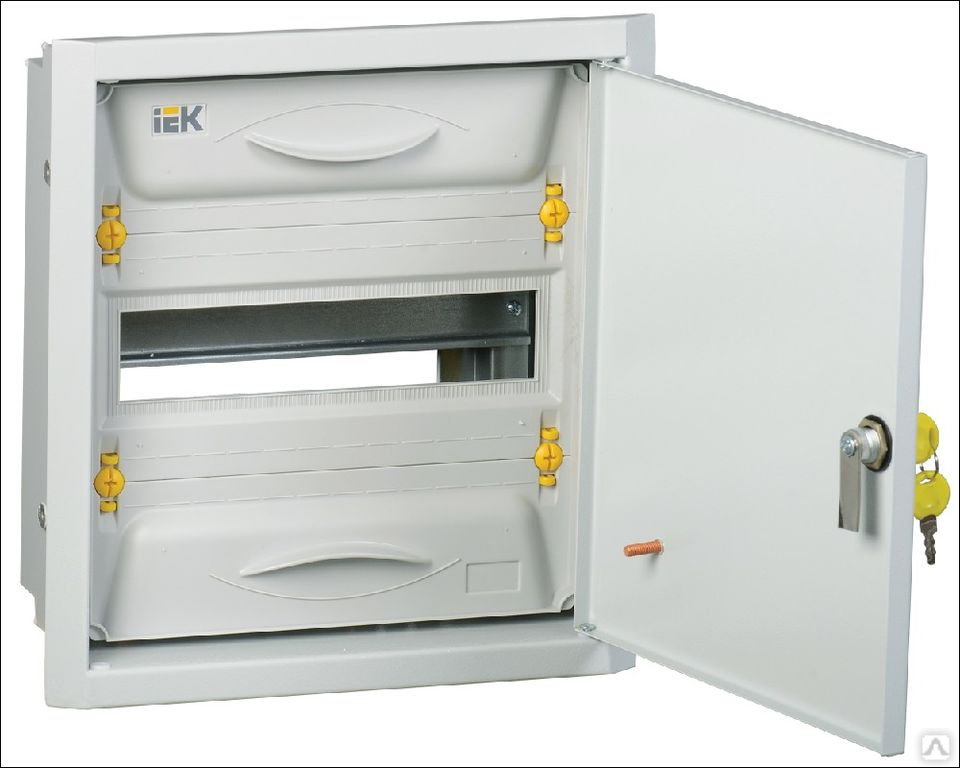

Щит распределительный встраиваемый ЩРВ-12 (260х340х120) IP31 EKF PROXIMA MB11-12

В наличии

5 037 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

Щит распределительный встраиваемый ЩРВ-48 (650*340*120) (670x320x120) (630x320x120) (620x310x120) IP31

В наличии

от 11 000 Тг.

Купить

ТОО «General Electrical Technology»г. Алматы

Распределительный щит серии ЩО-70

В наличии

от 175 000 Тг.

ТОО «Sheber Elektro»г. Алматы

Щит Распределительный Навесной Saiman

В наличии

Цену уточняйте

ТОО «Sheber Elektro»г. Алматы

Щит Учетно-Распределительный Навесной Saiman

В наличии

Цену уточняйте

ТОО «Sheber Elektro»г. Алматы

Щит Распределительный С Монтажной Панелью Saiman

В наличии

Цену уточняйте

ТОО «Sheber Elektro»г. Алматы

Смотрите также

Щит Учетно-Распределительный Навесной С Пломбой Saiman

В наличии

Цену уточняйте

ТОО «Sheber Elektro»г. Алматы

Панели распределительных щитов ЩО70-1, ЩО70-2

В наличии

Цену уточняйте

ТОО «LMA Electric»г. Алматы

Шкафы распределительные силовые ШРС, ШР

В наличии

Цену уточняйте

ТОО «LMA Electric»г. Алматы

Щиты распределительные ПР

В наличии

Цену уточняйте

ТОО «LMA Electric»г. Алматы

Вводно-распределительные устройства ВРУ

В наличии

Цену уточняйте

ТОО «LMA Electric»г. Алматы

Пустые корпуса

В наличии

34 260 Тг.

Купить

ТОО СпецЭлектроМаркетг. Алматы

Настенный водонепроницаемый электрический щит

Под заказ

Цену уточняйте

ТОО «ЕLPА.KZ» (Элпа.кз)г. Нур-Султан

Щит этажный 4 учета 1фазные

Под заказ, 10 дней

от 630 000 Тг.

Купить

SVA Elektrikг. Алматы

Щит этажный 5 учета 1 фазные

Под заказ, 10 дней

от 700 000 Тг.

Купить

SVA Elektrikг. Алматы

Щит этажный 4 учета 3фазные

Под заказ, 10 дней

от 830 000 Тг.

Купить

SVA Elektrikг. Алматы

Щит этажный 5 учета 3 фазные

Под заказ, 10 дней

от 960 000 Тг.

Купить

SVA Elektrikг. Алматы

Щит распред. встраиваемый ЩРВ-12 (250х300х120) IP31 RUCELF

В наличии

5 495 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

Щит распред. встраиваемый ЩРВ-18 (330х250х120) IP31 RUCELF

В наличии

3 813 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

Щит распред. встраиваемый ЩРВ-24 (330х300х120) IP31 RUCELF

В наличии

5 353 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

Щит распред. встраиваемый ЩРВ-36 (500х300х120) IP31 RUCELF

В наличии

6 282 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

Щит распред. встраиваемый ЩРВ-48 (600х300х120) IP31 RUCELF

В наличии

5 858 Тг.

Торговый Дом «GQ-System»г. Нур-Султан

2

3

Вперед

Показано 1 — 26 товаров из 400+

Продавцы

Смотрите также

Щит наружный

Щитовая коробка

Щит щмп-7

Корпус метал щмп

Шкаф навесной электромонтажный

Щит пластиковый навесной

Пластиковый щит учета

Пластиковый щиток 6модулей

Силовые выключатели нагрузки

Щит электрический металлический

Щит металлический навесной

Щит распределительный навесной

Щит этажный распределительный

Распределительный электрощит оптом

Популярные категории

Электрооборудование

Оборудование для электроснабжения

Щитовое оборудование

Монтажное оборудование

Монтажные шкафы

Выключатели технические

Разъединители

Пакетные выключатели

Высоковольтные выключатели

  • Программа защиты покупателей

    satu. kz

    предоставляет защиту покупок до 50 000 тг при оформлении заказа через корзину.

    • Перейти в кабинет компании

    • Перейти в личный кабинет

  • Покупателям

    Продавцам

    Партнеры

    • EVO.business
    • MegaMaster.kz
    • Официальные дилеры satu.kz
  • © satu.kz, 2008-2022

Насколько вам

удобно на satu?

Зачем нужен электрощит и каким он должен быть

Мой главный продукт – это распределительные электрощиты, и я хочу рассказать, что это такое, какие функции выполняют электрощиты и каким образом. Думаю, не лишним будет сказать, почему я делаю именно такие щиты, а не другие. Это такой базовый (установочный) пост для общего понимания, что я делаю и почему так, а не иначе.

Итак, электрощит.

Что это?

Электрощит представляет собой устройство, основная задача которого распределять приходящую в него электрическую мощность нескольким потребителям. Так в многоквартирном доме главный распределительный щит ВРУ получает мощность от трансформаторной подстанции и распределяет ее по подъездам/этажам, где есть свои распределительные щиты, раздающие электроэнергию по квартирам. В квартире же тоже есть распределительный электрощит, который раздает мощность конечным потребителям: компьютерам, холодильникам, фенам и тп.  Именно об этих электрощитах настоящая статья. Щитах, раздающих электрическую мощность конечным потребителям, квартирных, офисных щитах, электрощитах дома или коттеджа.

Какие функции выполняет электрощит и каким образом?

В самом названии “распределительный электрощит” зашиты две его основные функции:

    1. Распределительный” – распределять электрическую мощность.
    2. “Электрощит” – обеспечивать защиту.

И эти две составляющие тесно взаимосвязаны и должны обеспечивать вам безопасную, надежную и долговечную эксплуатацию ваших фенов, компьютеров и всего прочего электро-. Безопасную – значит, что в случае нештатной ситуации щит убережет вас от неприятностей, обеспечив должную защиту. Точнее защиты. Надежную – значит, что он сам не станет причиной нештатной ситуации с электросистемой. Давайте разберемся какие именно защиты должен обеспечивать современный электрощит.

Вспомнил электрощит в маминой квартире в доме 50-х годов постройки. На фото слева похожий щит. Электросчетчик и пробки – плавкие предохранители. Да, это тоже электрощит. Правда старый. И он как и положено распределял мощность по четырем линиям и обеспечивал только одну защиту. Он защищал электрическую сеть от перегрузки и короткого замыкания. Например, если вы включаете в одну из четырех линий нагрузки слишком много мощных электроприборов, по электрическому кабелю этой линии будет течь чрезмерно высокий ток, кабель будет перегреваться, изоляция кабеля будет интенсивно изнашиваться и в итоге придет в негодность.

Как следствие токи утечки, короткие замыкания и прочие неприятности. Поэтому плавкий предохранитель в этом электрощите должен расплавиться и разомкнуть электрическую цепь, при величине силы тока, выше которой кабель нагревается до недопустимых температур. По сути, это одноразовый включатель, обеспечивающий защиту кабельной сети. Он же мгновенно сработает (расплавится) при коротком замыкании в электрической цепи.
Итак защита №3 – защита кабельной сети от перегрузки и токов короткого замыкания
. Отсутствие этой защиты в аварийной ситуации приводит к возгоранию электрокабеля и пожару в вашем жилище. Т.е. в итоге защита №3 нацелена не просто на защиту самого кабеля от ускоренного износа, а на предотвращение пожара и сохранение вашего дорогостоящего имущества.

На этом защитные функции этого древнего электрощита исчерпываются.

Автоматические выключатели

В современных электрощитах за описанную выше защиту отвечают чаще всего автоматические выключатели. И это уже не одноразовый размыкатель цепи. Это устройство, отключает линию нагрузки в аварийной ситуации. При перегрузке, которая нагревает питающий кабель – через определенное время, при кратном превышении силы тока в цепи – через секунды, при токах короткого замыкания почти мгновенно. После устранения причины, вызвавшей его защитное срабатывание вы его просто включаете, замыкая цепь, и продолжаете ее эксплуатировать. Сегодня автоматические выключатели – самая распространенная деталь практически любого электрощита, независимо от его назначения. Реже, реализацию этой защиты поручают другому, более дорогостоящему устройству – АВДТ, которое реализует еще и защиту от токов утечки. Об этом чуть ниже.

Реле контроля напряжения УЗМ-50Ц

Еще одна непременная защита (присвою ей №2), которую должен обеспечивать современный электрощит – защита электрооборудования, которое зачастую не имеет собственной защиты от резких колебаний напряжения в электросети. Сегодня реле контроля напряжения, реализующее эту функцию, на мой взгляд – обязательный элемент современного электрощита.

Эти устройства обычно имеют возможность настройки верхнего и нижнего порогов отключения и предоставляют вам индикацию текущих значений напряжения и других параметров и размыкают электрическую сеть при достижении напряжения выставленных пороговых значений. Через определенное время после нормализации уровня напряжения устройство автоматически замыкает цепь и электроснабжение восстанавливается

Цена этого устройства, а это около 50 долларов, вполне оправдана, учитывая количество дорогостоящих электроприборов в современных квартирах.

УЗО (ВДТ) – защита от поражения человека электрическим током

Ну и третья, а по важности защита №1 – защита человека от поражения электрическим током. Ее в современных электрощитах обеспечивают устройства защиты от токов утечки, такие как выключатели дифференциального тока (ВДТ), известные также как устройства защитного отключения УЗО, либо более дорогие устройства – АВДТ. Автоматический выключатель дифференциального тока, называемый чаще дифавтоматом, предоставляет сразу две защиты для линии нагрузки, которая к нему подключена: №3 и №1.

Сама же защита от токов утечки обеспечивается путем отслеживания появления в линии тока утечки. И при его появлении и достижении определенного уровня (чаще  всего 15-30мА, как кратковременно безопасной для человека величины) устройство защиты от токов утечки мгновенно размыкает цепь. При этом, если утечка произошла через человека, последний все же получит свою порцию электричества, но кратковременно и с силой, относительно безопасной для здоровья.

Разумеется, это не исчерпывающий перечень защит, которые может обеспечивать современный электрощит. Но это основные и необходимые. И эти защиты гарантированно предоставит любой электрощит, спроектированный и собранный мной.

Что же касается распределения, то современный электрощит делает это как по-старинке, разветвляя сеть на несколько линий, и куда более изощренными способами, используя средства автоматики. Они наделяют электрощит третьей важной функцией – управления электропотребителями. Например, включая/отключая оборудование в нужное время с помощью реле времени. Или включая уличные фонари в вашем дворе по датчику движения не постоянно, а только в темное время суток, используя для этого астрономическое реле. Или же обеспечивая гибкое управление освещением вашего дома. Это только несколько примеров. Фактически же современные электрощиты умеют много чего еще, но об этом в других моих постах.

Я перечислил и кратко описал главные функции, которые выполняет современный электрощит. Подводя итог, еще раз их перечислю:

    1. Безопасное распределение электрической мощности, выделенной на ваше жилище, между потребителями.
    2. Обеспечение необходимых и достаточных защит для человека и его имущества от негативного воздействия электрического тока при нештатной ситуации.
    3. Управление работой электропотребителей.

Каким должен быть электрощит?

Ответ довольно очевиден: безопасным, надежным, полезным для заказчика. В моем понимании, для этого электрощит должен быть:

    1. Всесторонне продуманным, грамотно спроектированным. Для этого, отталкиваясь от потребностей заказчика, делаю проект электрощита на нужное количество линий, предусматривая необходимые защиты и автоматику, рассчитываю параметры комплектующих, выбираю сами комплектующие.
    2. Аккуратно, безукоризненно в техническом плане собранным. Важен, на мой взгляд и эстетический момент. Для этого нужен специализированные инструменты и оборудование, как для сборки, так и для тестирования собранного щита под нагрузкой. Для этого нужны безукоризненные, проверенные временем комплектующие и материалы от надежного производителя.
    3. Аккуратно и надежно смонтированным в месте установки.

И именно такие электрощиты я проектирую и собираю. Почему? Потому что то, что я сделал – должно работать, обеспечивать защиту и не доставлять проблем. Потому что это не только моя репутация, но и в первую очередь ваша безопасность. По-другому просто нет смысла делать. По опыту утверждаю, что не стоит экспериментировать с непроверенными брендами автоматики. Одни из них сами чрезмерно нагреваются. Другие попросту могут не сработать и не дать защиту. Нет смысла устраивать подобную лотерею. Поэтому только проверенные бренды и от проверенного поставщика.

И еще один момент в заключение. Хороший электрощит – это такой скромный боец невидимого фронта. Живет он обычно где-то в шкафу и не привлекает к себе особого внимания. Дверку самого щита вы открываете лишь несколько раз в год для периодического тестирования защиты от токов утечки и для отключения/включения отключаемой группы, если она управляется рубильником в щите. Все. Все остальное время щит не требует вашего внимания, но продолжает выполнять свои функции.

Что же касается защит, то их электрощит отрабатывает именно в нештатных ситуациях, чтобы исключить, либо минимизировать ущерб. Нештатные ситуации не случаются ежедневно. Но никто от них не застрахован. Она может не случиться ни разу за время эксплуатации электросистемы, а может возникать с определенной регулярностью. Например, если вы рискуете использовать ненадежное электрооборудование, или в случае, если вы живете в старом жилом фонде, и/или подводящие линии обслуживаются не должным образом.

В любом случае, независимо от оценки риска нештатных ситуаций, ваш электрощит должен быть в полном значении этого слова щитом, ограждающим вас от неприятностей.

Получилось больше букв, чем я рассчитывал. Но зато о главном сказал. Кто осилил текст – молодец ✊

Вы можете заказать проект/сборку электрощита для квартиры или дома, офиса или мастерской. Вы также можете выбрать и купить готовый электрощит в каталоге. Не уверены, какой именно электрощит вам нужен, просто напишите мне, и я вас проконсультирую.

Как правильно выбрать и установить распределительный щит

Распределительные щиты – это устройства, которые принимают и распределяют электроэнергию при напряжении меньше 1000 В и частоте тока до 60 Гц, обеспечивают учет и безопасность сети здания в случае перегрузок и коротких замыканий. Чтобы гарантировать надежное функционирование электроснабжающей системы на производстве и в жилом доме в течение продолжительного времени, корпуса и комплектующие электрощитов должны быть прочными и качественными.

Из истории создания распределительных щитов

В какой-то мере создателем первого распределительного щита можно считать американского инженера Николу Теслу, построившего в 1887 году модель системы передачи и распределения электричества, включающую повышающие и понижающие трансформаторы и двигатель переменного тока, способный работать с уже существующей в то время однофазной переменной сетью. Равномерное расщепление фазы в таком двигателе на две ветви электрической цепи обеспечивалось применением конденсаторов и индукционных катушек на одной из них и использованием разных по сопротивлению проводов в катушках статора.

В 1888 году Тесла описал свои разработки в статье «Новая система двигателей переменного тока и трансформаторов». Его изобретение стало началом коммерческого использования электричества. Применение повышающих напряжение трансформаторов в системах переменного тока дало возможность передавать электроэнергию на большие расстояния, запитывая от нее территории вдоль передающей линии. Использование понижающих трансформаторов позволило сделать этот ток безопасным при освещении закрытых помещений.

Возможность эффективного практического применения своих разработок ученый продемонстрировал в Чикаго в 1893 году на Колумбийской экспозиции Всемирной ярмарки, внутренние помещения, строения и площадки которой впервые в истории человечества были освещены электрическими лампочками, работающими от переменного тока. В 1895 году компания «Вестингауз электрик» построила гигантскую для тех времен электростанцию мощностью 15 тысяч лошадиных сил.

В 1896 году «Дженерал электрик» с помощью системы распределения Теслы и построенной к этому моменту линии электропередач запитала от Ниагарского водопада промышленные предприятия Буффало (ранее токи для обеспечения работы производственных предприятий вырабатывались на местах). Современные электростанции на Ниагарском водопаде снабжают электричеством Нью-Йорк. А распределяется оно, как и в далеком 1896 году, по системе Теслы.

Как и где применять распределительные щиты?

Вводно-распределительные щиты монтируются в производственных и административных зданиях, частных домах и квартирах. Применение электрощитов определяется их типом.

Главный (ГРЩ)

Главный распределительный электрощит принимает и распределяет электроэнергию между несколькими объектами, которые находятся на некотором расстоянии друг от друга. Чаще всего такие щиты используются в качестве распределительных устройств электроподстанций.

В их комплектацию обычно входят приборы контроля режимов работы установленного в электрощите оборудования и учета потребления электроэнергии на линиях, подключенных к щитам следующего уровня, рубильники, с помощью которых можно обеспечить видимый разрыв электрической цепи при выполнении обслуживания и ремонтных работ, выключатели-автоматы, способные отключить линию питания в случае повышения нагрузки.

Вводное распределительное устройство (ВРУ)

ВРУ необходимы, чтобы принять и распределить электроэнергию, поступающую к объектам, которые находятся внутри здания, производственного цеха, частного дома. В их комплектацию входят коммутационные аппараты, система шин и защитные устройства, в роли которых чаще всего выступают рубильники. Отсутствие автоматических выключателей компенсируется плавкими предохранителями.

Вводные распределительные устройства устанавливают и на объектах, где имеется распределение электроцепей и потребителя по их назначению. Если ВРУ совмещается с электрощитом учета, в комплектацию входят счетчик и измерительные трансформаторы.

Автоматический ввод резерва (АВР)

Щит подключения резервного питания используется для переключения потребителя на дополнительный источник питания в случае возникновения аварийной ситуации или отсутствия напряжения. Чаще всего АВР бывают рассчитаны на работу с двумя линиями. Резервное питание может быть включено вручную или автоматически. Его схема зависит от специфики подключения потребителей. Резервное питание может обеспечиваться как отдельной линией или генератором, отключенными в нормальном режиме, так и рабочей линией, которая в нормальном режиме используется другой группой абонентов.

Электрощит бесперебойной подачи

Устройство обеспечивает бесперебойное питание медицинского оборудования, вычислительной техники и систем управления.

Этажный (ЩЭ)

Щиты этого типа есть на лестничных клетках практически каждого многоквартирного дома. Они принимают электроэнергию и «раздают» ее на квартирные щитки или на отдельные кабинеты, если речь идет об административных зданиях. Установленные в многоквартирных домах ЩЭ могут быть оснащены специальным отсеком с приборами учета. Современные этажные электрощитки чаще всего выпускаются с DIN-рейкой (в модульном варианте исполнения) и обязательно содержат выключатели-автоматы.

Квартирный (ЩК)

Квартирный щиток распределяет электроэнергию по комнатам или группам объектов, запитанных от сети. Он может устанавливаться как на лестничной клетке, так и внутри квартиры. В комплектацию обычно входит электросчетчик, защитные автоматы и УЗО.

Щиты собственных нужд

Главный распределительный электрощит предприятия, к которому подключены линии, питающие объекты на его территории.

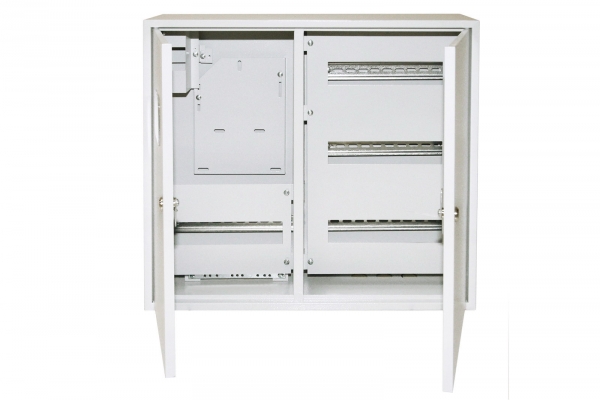

Щиты учета

Электрощиты учета служат для коммерческого учета электроэнергии. Они устанавливаются на промышленных объектах, в жилых домах и офисах.

Электрощиты освещения (ЩО)

Эти щиты чаще всего устанавливают в административных или офисных зданиях, где имеет значение распределение осветительной нагрузки. Применение ЩО дает возможность выделить отдельно группы освещения, кондиционирования, вентиляции и розетки и управлять ими. Они комплектуются аппаратурой, предназначенной для управления осветительным электрооборудованием.

Щиты автоматики и управления (ЩА и ЩУ)

Электрощиты представляют собой автоматизированные системы управления освещением, обогревом, работой противопожарной системы, вентиляцией.

Электрощиты связи (ЩС)

Щиты комплектуются телекоммуникационными устройствами, средствами связи и сбора информации с объектов и оборудования производственной компании.

Варианты конструкции и установки

Распределительные электрощиты выпускаются как готовыми, рассчитанными под определенное количество модулей или под определенные габариты оборудования, так и в виде отдельных деталей, из которых компании-изготовители собирают распределительные устройства по индивидуальным или типовым схемам. Модульный электрощит предназначен для размещения электроаппаратуры небольших размеров. Он представляет собой готовый корпус с установленной внутри DIN-рейкой.

В щитах с монтажной панелью электрооборудование крепится с помощью резьбовых соединений на жесткий лист из металла. Отверстия под крепеж высверливаются индивидуально в зависимости от комплектации щита. Вместимость ограничена размером корпуса. Комплектные распределительные устройства устанавливают на трансформаторных подстанциях, промышленных предприятиях, на электростанциях, в административных и коммерческих зданиях.

Основными компонентами такого электрощита являются: шкафы и электротехнические оболочки, силовые трансформаторы, контрольные и защитные реле, автоматические выключатели, предохранители, индикаторы и управляющие переключатели, шинные сборки и шины, трансформаторы тока, ваттметры, амперметры и вольтметры. Щит индивидуальной сборки может включать и монтажную панель, и модульную часть.

По способу монтажа электрощиты могут быть навесные, встраиваемые и напольные. Навесные щиты устанавливаются на стену Встраиваемые монтируются в нишу в стене. Напольные электрощиты устанавливаются на специальную подставку или просто на пол.

Щиты наружного и внутреннего использования

Возможность использования электрощита снаружи помещения зависит от степени защиты его корпуса:

  1. IP20, IP30 – устройство не предназначено для установки в помещениях с повышенной влажностью и пылью.
  2. IP44, IP54 – электрощит можно ставить вне помещения, но под навесом. Потоков воды, тающего снега и интенсивного запыления оборудование, установленное внутрь щитка, не выдержит.
  3. IP55, 65 – щиток можно устанавливать в запыленных помещениях с агрессивной средой и без дополнительной защиты вне помещений.

Правила выбора распределительного щита

Чтобы распределительные электрические щиты смогли обеспечить безопасность электроснабжения как большого предприятия, так и частного дома, при выборе электрощита нужно учитывать мощность оборудования, которое будет запитываться от электросети, особенности входящей линии и помещения, количество модулей или габариты оборудования, которым вы собираетесь комплектовать корпус, степень защиты и даже дизайн.

Электрощитки с прозрачной дверкой дают возможность контролировать состояние автоматических выключателей и снимать показания, не открывая ее.

Не особенно важно, из пластика или металла изготовлен корпус устройства. Современные пластмассовые щитки практически также устойчивы к возгоранию и износу, как и металлические, но весят меньше, что может решить проблему, если несущая способность стен здания оставляет желать лучшего.

Правила монтажа распределительного щита

Установка электрощитов выполняется в соответствии с электрической частью проектной документации, в которой обычно указывается количество щитков, схемы и место их подключения.

Прежде чем приступить к установке электрощитка, необходимо:

  1. Определиться, на какой высоте вам будет удобно пользоваться распределительным устройством.
  2. Выбрать место для установки с учетом удобства обслуживания и возможности доступа контролирующих организаций.
  3. Если вы хотите ставить встроенный щит, рассчитать, какой глубины должна быть ниша для его установки, убедиться, что материал и толщина стены подходят для этого, уточнить, какой инструмент вам потребуется.
  4. Заказать или сделать проект электропроводки.
  5. В соответствии с количеством и местом расположения точек энергопотребления составить схему щитка, подобрать комплектующие и корпус.

Схема подключения распределительного щита может быть, например, такой:

После того как все подготовительные работы будут выполнены, нужно купить щит и комплектующие и собрать устройство. Способ монтажа зависит от типа конструкции электрощитка. Для встраиваемого необходимо подготовить специальную нишу, в которую он будет устанавливаться на кронштейнах. Для навесного в стену по разметке в соответствии с расположением технологических отверстий на его корпусе можно, например, вбить дюбели. После того как электрощит будет установлен, подключается потребляющая нагрузка, затем питание.

Важно! Аварийно-восстановительные работы и обслуживание щитка выполняются персоналом, прошедшим специальное обучение и аттестацию, результатом которой является присвоение группы электробезопасности.

Бренды распределительных щитов

ABB

Распределительные компактные электрощиты ABB представлены несколькими линейками, выпущенными с учетом потребностей покупателей разных сегментов рынка электротоваров. Щиты ABB отличаются стойкостью к перегреву, химическому и атмосферному воздействию, УФ-излучению. Они поставляются в полной комплектации, отличаются большим внутренним пространством, что дает возможность без проблем установить аппаратуру.

Legrand

Моноблочные и сборные, накладные и встраиваемые, металлические и пластмассовые распределительные щиты Legrand – это широкий спектр габаритов, высокая защищенность от пыли и влаги, большой выбор дополнительных аксессуаров и оборудования с креплениями, которые однозначно подойдут. Электрощиты Legrand отличаются продуманной конструкцией, позволяющей найти идеальное решение в любой нестандартной ситуации.

TDM

Распределительные щиты ТДМ изготавливаются из сертифицированной российской стали, покрытой текстурированной полиэстеровой порошковой краской. Они могут применяться как в офисах, торговых и производственных помещениях, так и в жилом секторе. К их преимуществам можно отнести прочность, простоту и комфортность монтажа и эксплуатации, наличие омедненной шпильки заземления.

Tekfor

Навесные и встраиваемые пластиковые щитки Tekfor позволяют установить на DIN-рейку до 54 модулей. Преимуществами этих электрощитов можно считать простоту сборки и установки, максимальную защищенность от влияния неблагоприятных сред, крепкий корпус, способный выдержать воздействие магнитных полей, вибрационные и механические удары.

VIKO

Распределительные навесные и встраиваемые электрощиты VIKO изготавливаются из твердых устойчивых к температурным воздействиям ударопрочных пластмасс или нержавеющей стали. Основными преимуществами щитов VIKO можно считать большой выбор дополнительных аксессуаров и оборудования, вместимость до 36 модулей, водный уровень, благодаря которому монтаж выполняется с идеальной точностью.

ЩМП

Распределительные щиты ЩМП делают из стали, покрытой эмалью или порошковой краской. Одинаковый секрет ключей в некоторых моделях позволяет устанавливать их массово на лестничных клетках многоквартирных жилых домов. Основными достоинствами устройств этого вида можно считать: возможность нарезать резьбу прямо в панели, отсутствие ограничений на установку какого-либо оборудования.

Часто задаваемые вопросы по распределительным щитам

Вопрос: Сколько должно быть модулей в распределительном щите?

Ответ: Чтобы определить количество модулей в электрощитке, нужно посчитать все точки электропотребления в вашем доме и разделить их на следующие группы: розетки, освещение, стиральная машина, бойлер, кондиционер. Последние три агрегата потребляют достаточно много электроэнергии, и их лучше держать на отдельных ветвях цепи. Для линии освещения вам понадобится автомат 10 А, для линии розетки – 16 А. Вы можете дополнить каждый из автоматических выключателей аппаратом УЗО или заменить такие пары на дифференциальные автоматы.

Количество модулей для счетчика зависит от его размеров. Один модуль равен по ширине 1,8 см, то есть ширине однополюсного автомата. Количество модулей кратно количеству полюсов автомата – для трехполюсного в щитке нужно отвести 3 модуля. Столько же потребуется для однофазного УЗО. Трехфазный УЗО займет 5 модулей. Для установки счетчика потребуется до 8 модулей. Хорошо, если вы оставите запасное место в виде 5–10 модулей для тех точек потребления электричества, которые вы, возможно, обустроите через год-другой.

Вопрос: Хочу установить счетчик в старом доме. Щитка там нет. Обязательно ли его монтировать?

Ответ: Электрощит учета, вводной автомат и счетчик – обязательные условия подведения электричества к частному дому. Без электрощитка с автоматами при замене обычного выключателя или розетки придется обесточивать всю квартиру, а простое КЗ, вызванное неисправностью бытового прибора или попаданием в него, например, пролитого кофе может оплавить проводку, замена которой обойдется гораздо дороже, чем установка щитка.

Вопрос: На какой высоте от пола положено устанавливать щиток?

Ответ: В соответствии с ПУЭ электрощиток может находиться от пола на расстоянии от 80 см до 1,7 м.

Нарушения правил электромонтажа – электрические щиты

     Часто можно увидеть распределительные электрические щиты различного назначения, при изготовлении которых нарушены многие нормативы. Особенно это касается электрощитов, изготовленных по индивидуальным проектам не специализированными предприятиями по выпуску электрощитового оборудования, а электромонтажными организациями. Также проблема несоблюдения норм и правил происходит при подключении отходящих от щитов кабелей. А тем не менее распределительные щиты и ВРУ представляют собой наиболее важные элементы всей электроустановки. И здесь ошибки электромонтажа обходятся наиболее дорого.

    Распределительным устройствам напряжением до 1 кВ посвящена Глава 4.1 ПУЭ 7 издания и большое количество других нормативных документов, требования которых часто игнорируются электромонтажными организациями. Требования к вводно-распределительным устройствам (ВРУ) жилых и общественных зданий устанавливает ГОСТ Р 51732-2001, требования к распределительным щиткам жилых зданий — ГОСТ Р 51628-2000, общие требования к низковольтным комплексным устройствам распределения и управления (НКУ) — ГОСТ Р 51321.1-2007. Дополнительные требования к шинопроводам, электрощитам, устанавливаемым в доступных для неквалифицированного персонала лицам, НКУ на стройплощадках, распределительным щитам подстанций содержатся в соответствующих частях комплекса стандартов ГОСТ Р 51321.

    Рассмотрим наиболее часто встречающиеся отклонения от норм, установленных в нормативных документах.

Отсутствует схема электрощита

    Каждый электрощит должен быть укомплектован его электрической схемой. Но, зачастую в лучшем случае имеется упрощенная схема, указывающая лишь наименование нагрузок отходящих линий.

    В схеме должны быть отражены точка подключения щита с указанием номинала аппарата защиты, все данные аппаратов защиты отходящих линий и вводного устройства. Марки, сечения, длины, отходящих кабелей. При необходимости потери в каждом кабеле. Мощности и токи нагрузок в отдельности и всего щита в целом. Для щита указывают установленную мощность (сумму мощностей всех нагрузок) и рабочую (единовременную) мощность. Также на схеме указывают коэффициент мощности, коэффициент спроса и степень защиты оболочки щита по ГОСТ 14254-96.



Отсутствует маркировка щита

    Каждый электрический распределительный щит (также ВРУ, РЩ, ГРЩ, НКУ) должен иметь паспортную табличку, имеющую стойкую маркировку, расположенную на видном месте с наружной стороны. В зависимости от вида и назначения щита требования к содержанию таблички могут незначительно меняться. Но всегда указывают наименование изготовителя щита, обозначение типа, номинальные напряжение и ток, степень защиты оболочки щита, знак:

    для щитов класса II по ГОСТ Р МЭК 536-94, год изготовления щита.

    В некоторых случаях паспортную табличку размещают внутри щита, при условии, что при открытой двери или после снятия внешней оболочки она хорошо различима.

    На дверцах электрощитов необходимо наносить знак «Осторожно напряжение», форма и вид которого установлен в ГОСТ Р 12.4.026.



Отсутствует эксплуатационная документация

    На каждый распределительный щит должна быть выпущена эксплуатационная документация (руководство по эксплуатации). Объем этого документа зависит от типа и назначения щита. Это не большой документ, в состав которого входит: наименование изготовителя, область применения и условия эксплуатации, номинальные частота, мощность и ток, номинальные токи всех аппаратов защиты, указания по монтажу, указания мер безопасности, данные по сертификации.

    Специализированные предприятия по выпуску щитового оборудования, как правило, представляют сертификат соответствия на весь щит, в том числе, если щит изготовлен в единственном экземпляре.

    Электромонтажные организации при изготовлении щита по индивидуальному проекту прикладывают сертификаты соответствия на все комплектующие (автоматические выключатели, УЗО, контакторы), полученные от поставщиков данного оборудования. Предоставляется первый экземпляр с синей (оригинальной) печатью поставщика оборудования. И копии, заверенные печатью электромонтажной организации. Скачанные из интернета сертификаты соответствия не имеют силы, так как они могут быть приложены и к контрафактному оборудованию.



Некачественный внутренний монтаж щита

    При использовании для внутренних соединений проводов их сечение должно выбираться исходя их номинальных токов аппаратов защиты с учетом снижающих коэффициентов (подробнее о выборе сечений проводников можно посмотреть в статье сайта Выбор сечения кабелей). Изоляция используемых проводов, как правило, должна быть рассчитана на напряжение не менее 660В переменного тока, см. например требования п. 6.7.3 в ГОСТ Р 51628-2000.

    Для болтовых соединений необходимо предусматривать меры, предотвращающие ослабление контакта, в том числе вследствие вибраций и сквозных токов короткого замыкания. Для этих целей используют контргайки, пружинные шайбы, тарельчатые пружины, предотвращающие самоотвинчивание гаек и другие меры (ГОСТ 10434-82 пункты 2. 1.7;  2.3.4). Во взрывоопасных помещениях все болтовые соединения электрических проводников должны быть защищены от самоотвинчивания. Используемые болты должны соответствовать диаметрам отверстий по ГОСТ 11284-75.

    При подключении жил кабелей (проводов) без оконцевания наконечниками необходимо предохранять провода от выдавливания из контактного соединения, используя для этого фасонные шайбы. В первую очередь это касается многопроволочных жил.  Для подключения однопроволочных жил сечением 25 мм2 и более используют оконцевание жил наконечниками, либо жила может быть сформирована в плоскую зажимную часть, в которой делают отверстие под болт.

    Многопроволочные жилы сечением 16 мм2 и более всегда подключают после оконцевания наконечниками. Но при меньших сечениях целесообразно также использовать наконечники, так как предотвратить их выдавливание из контактного соединения чрезвычайно сложно. (Подробнее об использовании наконечников см. ГОСТ 10434-82 п.п. 2.1.10; 2.1.11).

    Недопустимо объединять шины N и PE, если в питающем щит кабеле они разделены. В каждом щите должны быть шины (сборки зажимов)  для подключения нулевых проводников: рабочих — N, защитных – PE, либо PEN. Объединенный проводник PEN кабеля, питающего щит, подключают к шине PE щита (требования п.п. 1.7.135; 4.1.22 ПУЭ).

    Надежность и долговечность любого электрощита во многом определяется способом соединения входных клемм аппаратов защиты отходящих кабелей с выходными клеммами вводного аппарата защиты. Раньше для этих целей всегда использовали шины, которые были очень надежны, но занимали много места (см. Рис. 1). В настоящее время подобные  шины используют только в щитах с нагрузками большой мощности (ВРУ, ГРЩ). А в обычных распределительных щитах используют специально предназначенные для этих целей блоки сжимов и малогабаритные шины, устанавливаемые на модульные автоматические выключатели. Использование для ошиновки щита проводов, как показано на Рис. 2, зачастую менее надежно.

Важно:

     При монтаже любого электрощита должны применяться инструменты, соответствующие выполняемой задаче. При закручивании винтов необходимо следить, что бы  шлицы отверток соответствовали шлицам винтов. Особенно это касается крестообразных шлицев. В случае использования отверток со сточенными шлицами, передача момента вращения и давления на головку винта может оказаться недостаточной для получения качественного контакта. Новый хороший электроинструмент, также как и различный ручной  инструмент, можно всегда быстро приобрести в широкой сети интернет магазинов. Официальные сайты некоторых популярных магазинов приведены в статье сайта Магазины инструментов.

    Все аппараты защиты, а также другие комплектующие изделия должны быть надлежащим образом закреплены. Несмотря на наличие этого очевидного требования можно увидеть автоматические выключатели, подвешенные на проволочках (Рис. 3).


Электрический распределительный щит

Рис. 1 Распределительный щит



Ошиновка щита проводами

Рис.2 Ошиновка щита проводами



 Недопустимые способы крепления

Рис.3 Недопустимые способы крепления



Отсутствует маркировка внутри щита

    Необходимо обеспечивать легкое распознавание всех устройств и проводников внутри любого электрощита. Раньше для маркировки проводников использовали ПВХ трубки белого цвета, на которые наносили соответствующие надписи. Сейчас выполнение данной задачи существенно упростилось – используют готовые маркировочные изделия. На Рис. 4 показан способ маркировки проводников внутри электрощита. Используют буквенно-цифровую маркировку в соответствие с электрической схемой щита. Шины для подключения нулевых рабочих и защитных проводников обозначают N и PE соответственно. Для нулевых рабочих проводников используют провода с изоляцией синего (голубого) цвета. Для нулевых защитных – с изоляцией, содержащей полосы желтого и зеленого цветов. Фазные шины обозначают L1, L2, L3. В отношении цветового обозначение фазных шин в настоящее время нет однозначного решения – имеется существенная нестыковка в нормативных документах, подробно описанная в аннотации к ГОСТ Р 50462-2009.

    В соответствие с требованиями некоторых нормативных документов маркировать необходимо и контактные зажимы шин N и PE. Порядковые  номера при этом должны соответствовать порядковым номерам аппаратов защиты (см. например п. 6.3.10 ГОСТ Р 51628-2000 и  п. 6.4.6 ГОСТ Р 51732-2001). Но выполнение данного требования, к сожалению, часто бывает труднореализуемо при использовании малогабаритных шин.

Маркировка проводников в электрощите

Рис. 4 Маркировка проводников в электрощите



Отсутствует возможность установки резервных аппаратов защиты

    Как показывает практика, при эксплуатации электроустановок со временем возникает необходимость установить в корпус распределительного щита дополнительные аппараты защиты. Для этих целей всегда должно быть зарезервировано свободное место. Кроме того, следует предусматривать несколько резервных автоматических выключателей, к которым оперативно можно подключить отходящую линию в случае выхода из строя одного из аппаратов защиты.

Автоматические выключатели ABB на Яндекс.Маркет — цены, отзывы, динамика изменения средней цены:

Некачественное крепление отходящих кабелей

    Все кабели, отходящие от электрощита, должны быть надежно закреплены. В первую очередь это касается открытой электропроводки, когда к кабелю могут быть приложены механические воздействия. В соответствие с п. 4.1.22 ПУЭ ввод кабелей внутрь щита не должен нарушать степень защиты его оболочки.

Для предотвращения попадания в оболочку щита пыли и посторонних предметов в месте ввода кабелей в щит необходимо предусматривать уплотняющие устройства (п. 4.1.18 ПУЭ).



Не правильное подключение отходящих кабелей

    Это наиболее распространенная ошибка электромонтажа. И прежде всего это касается цепей рабочего N и защитного PE нулевых проводников. В квартирных щитках не допускается подключать более одного проводника под один зажим к шинам N и PE (требование п. 6.3.6 ГОСТ Р 51628-2000), но стремясь изготовить щиток минимально-возможных размеров многие идут на нарушение этого требования. В ВРУ такое подключение допускается: в п. 6.4.5 ГОСТ Р 51732-2001 записано «как правило» должен подключаться один проводник. При такой записи отклонение от этого правило должно быть обосновано (см. п. 1.1.17 ПУЭ).

    На Рис. 5 показано подключение нулевых проводников отходящих кабелей в распределительном щите пищеблока, где собраны воедино все возможные нарушения правил электромонтажа: отсутствуют отдельные шины для нулевых рабочих и защитных проводников, под один болт подключены проводники N и PE, не предусмотрены меры против выдавливания проводников, отсутствуют меры против ослабления контакта. Аналогичные замечания можно сделать к подключению нулевых рабочих и защитных проводников в щите, показанном на Рис. 2.



Недопустимые методы подключения жил

Рис. 5 Недопустимые методы подключения жил



Отсутствуют обозначения кабелей

    Все отходящие от распределительного щита кабели должны быть промаркированы (требования п.п. 3.103, 3.104 СНиП 3.05.06-85, п. 2.3.23 ПУЭ 6-го издания). Для этих целей могут быть применены бирки: квадратные для маркировки кабельных линий напряжением до 1000 В, круглые – свыше 1000 В и треугольные для маркировки контрольных кабелей. Требования к биркам установлены в ТУ 36-1440-82. На бирках указывают марку, сечения и наименования кабельных линий. Недопустимо использовать для маркировки самодельные бирки, изготовленные из недолговечных материалов, как показано на Рис. 3 (малярный скотч вокруг кабеля).

    О наиболее типичных ошибках электромонтажа, не касающихся напрямую электрощитов можно почитать в статье Типичные нарушения правил электромонтажа.



Отсутствует селективность защиты

     Если автоматические выключатели выбраны не правильно, то при коротком замыкании в одной из отходящих линий может отключиться вводной аппарат защиты электрощита. Для выбора типов выключателей пользуются таблицами селективности, предоставляемыми производителями оборудования. Подробнее о выборе автоматических выключателей, обеспечивающих требуемые уровни селективности см. статью Селективность защиты в схемах электроснабжения.

 Виктор Чернов

Виктор Чернов о нарушениях правил электромонтажа — электрощиты

 03.08.2014 г.

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Электрические щиты распределительные | Распределительные щиты, шкафы, боксы, клеммники, аксессуары

Артикул: 85604

Щиток настенный DKC на 4 модуля IP65 серый с прозрачной дверцей

Распределительный модульный щиток на 4 модуля
DKC (ДКС)
Артикул: SRN3215K

Шкаф ABB SR2 IP65 300х200х150мм с монтажной платой

Монтажный шкаф ABB серии SR2 светло-серого цвета размером 300х200х150 мм со степенью защиты IP65, монтажной панелью и металлической дверью
ABB (АББ)
Артикул: 001902

Щиток Legrand Plexo IP65 накладной на 2 (+1) модуля с прозрачной дверью

Щиток распределительный влагозащищенный накладного монтажа Legrand Plexo IP65 на 2(+1) модуля
Legrand (Легран)
Артикул: 13975

Мини-щиток влагозащищенный KAEDRA IP65 на 2-3 модуля 150х80х98

Мини-щиток Schneider Electric серии Kaedra (IP65) на 2-3 модуля с прозрачной дверцей
Schneider Electric (Шнайдер Электрик)
Артикул: YKM40-321-54

Щит металлический влагозащищенный ЩМП-3. 2.1-0 74 У2 IP54, с монтажной платой 300х210х150 ИЭК

Корпус металлический ЩМП-3.2.1-0 У2 IP54 300x210x150 с монтажной панелью RAL 7035 IEK
IEK (ИЭК)
Артикул: MKM13-N-12-31-Z

Щит металлический ЩРн-12з-1 38 УХЛ3 IP31 на 12 модулей навесной 265х310х120 белый ИЭК

Щит распределительный навесной ЩРн-12з-1 38 УХЛ3, IP31, 12 модулей, 265x310x120, RAL 9016 IEK
IEK (ИЭК)
Артикул: 1SPE007715F0731

Клеммник винтовой ABB N3x16- 3х6 мм NK/S06

Винтовой клеммный блок нейтраль N3x16-3х6мм для боксов ABB серии Mistral
ABB (АББ)
Артикул: 1SLM004100A6305

Шкаф мультимедийный в нишу ABB Mistral41F 2х12М с монтажной платой непрозрачной дверью M41C24X210850

Мультимедийный шкаф с монтажной платой для скрытой установки АВВ
ABB (АББ)
Артикул: 1SLM004100A7105

Шкаф мультимедийный настенный ABB Mistral41W 2х12М с монтажной платой непрозрачной дверью M41P24X21

Мультимедийный шкаф с монтажной платой для настенной установки АВВ
ABB (АББ)
Артикул: MSP1-N-03-66-L

Корпус пластиковый ЩУРн-П 1/3 IP66 PC LIGHT 3 модуля ИЭК

Пластиковые бокс навесного монтажа ИЭК для установки счетчика и модульного оборудования (3 модуля)
IEK (ИЭК)
Артикул: SQ0912-0101

Щит антивандальный ЩПМП-1-1 GRP IP55 IK10 -50С/+70С навесной с монтажной панелью, (400х300х170) TDM

Щиток антивандальный ЩПМП 1-1 GRP ТДМ, термостойкий, со стальной монтажной панелью, уличный, навесного монтажа
TDM Electric (ТДМ Электрик)
Артикул: SQ0924-0203

Щит антивандальный ЩПМП-1-0 GRP IP66 IK10 -50С/+70С навесной с монтажной панелью, (400х300х210) TDM

Влагозащищенный, антивандальный шкаф ТДМ ЩПМП-1-0 GRP, навесного монтажа
TDM Electric (ТДМ Электрик)
Артикул: SQ0932-0101

Щит пластиковый ЩМП-0-1 ABS IP65 -45С/+75С навесной с монтажной панелью, (300х200х130) TDM

Щиток пластиковый, влагозащищенный, термостойкий ЩМП-0-1 накладного монтажа, с оцинкованной монтажной панелью, с непрозрачной дверцей
TDM Electric (ТДМ Электрик)
Артикул: SQ0933-0201

Щит ЩМП-0-1 прозрачная крышка, ABS IP65 -45С/+75С навесной с монтажной панелью, (300x200x130) TDM

Щиток пластиковый, влагозащищенный, термостойкий ЩМП-0-1 накладного монтажа, с оцинкованной монтажной панелью, прозрачная дверца
TDM Electric (ТДМ Электрик)
Артикул: Б0041673

Щит навесной металлический с DIN-рейками (1х12м)ЭРА ЭКО СТМ ЩРН-12 IP31(250х300х120)5056306021572 (электрический шкаф)

Наружный распределительный щит Эра на 12 модулей
ЭРА (ERA)
Артикул: Pb65-n-pg-5

Щит распределительный навесной 5 модулей ЩРН-ПГ- 5 (155х119х89) IP65 EKF PROxima

Герметичный распределительный шкаф ЕКФ на 5 устройств модульного типа
EKF (ЕКФ)
Артикул: mb24-12-bas

Щит распределительный навесной (1х12м) 265х310х120 (ЩРН-12) IP54 EKF Basic

Герметичный распределительный шкаф ЕКФ с ДИН-рейкой
EKF (ЕКФ)
Артикул: c-r-1

Слаботочный встраиваемый щит Crosser R-1 (390х340х120) с монтажной панелью IP31 EKF PROxima

Врезной шкаф ЕКФ для организации слаботочных систем
EKF (ЕКФ)
Артикул: Б0046404

Пластиковый навесной щиток KMPN5_IP65 ЭРА 5 модулей 5056306094774

Модульный шкаф настенной установки Эра на 5 модулей
ЭРА (ERA)
Артикул: 001412

Щит Legrand Nedbox в нишу на 24 (+4) модуля (2х12) с шинами N+PE с белой дверью

Щит Legrand Nedbox в нишу на 24 (+4) модуля (2х12) с шинами N+PE с белой дверью
Legrand (Легран)
Артикул: 84612

Щиток настенный DKC на 12 модулей IP41 белый с прозрачной дверцей

Распределительный модульный щиток на 12 модулей
DKC (ДКС)
Артикул: 85608

Щиток настенный DKC на 8 модулей IP65 серый с прозрачной дверцей

Распределительный модульный щиток на 8 модулей
DKC (ДКС)
Артикул: 601236

Щит Legrand Nedbox накладной на 12 (+1) модулей (1х12) с шинами N+PE с белой дверью

Накладной модульный щит на 12(+1) модулей с шинами N+PE с белой дверью
Legrand (Легран)
Артикул: MKM32-N-12-54-Z

Щит металлический ЩУРн-3/12з-0 74 У2 IP54 на 3-фазный счетчик и 12 модулей навесной ИЭК

Щит учетно-распределительный навесной ЩУРн-3/12з-0 74 У2 IP54, 12 модулей, однофазный, 540х310х165, RAL 7032 IEK
IEK (ИЭК)
Артикул: YKM40-231-54

Щит металлический влагозащищенный ЩМП-2. 3.1-0 74 У2 IP54, с монтажной платой 250х300х150 ИЭК

Корпус металлический ЩМП-2.3.1-0 У2 IP54 250x300x150 с монтажной панелью RAL 7035 IEK
IEK (ИЭК)
Артикул: 1SPE007715F0732

Клеммник винтовой ABB N5x16- 6х6 мм NK/S11

Винтовой клеммный блок нейтраль N5x16-6х6мм для боксов ABB серии Mistral
ABB (АББ)
Артикул: 61000734

Щит распределительный Hensel KV 1504 на 4 модуля IP54 с клеммой PE+N, 228х126х111мм

Бокс для автоматических выключателей Hensel KV 1504 на 4 модуля IP54 с клеммой PE+N, 228х126х111мм
Hensel (Хенсел)
Артикул: 004832

Клеммник Legrand зеленый 8х1.5-16мм2

Клеммная колодка IP 2X земля Legrand 8×1,5-16мм2 длина-75мм
Legrand (Легран)
Артикул: MKP72-N3-09-55

Щит влагозащищенный КМПн-9 IP55 на 9 модулей навесной пластиковый с прозрачной дверкой ИЭК

Корпус модульный пластиковый, влагозащищенный с прозрачной дверкой КМПн-9 IP55 на 9 модулей
IEK (ИЭК)
Артикул: 2CPX031082R9999

Дверь белая АВВ RAL 9016 для шкафа UK620 BL620

Стандартная рамка с дверью белого цвета из листового металла BL620 для шкафа АББ UK620
ABB (АББ)
Артикул: 01-08-006

Щит навесной Tekfor 2 (1×2) модуля IP41 прозрачная дверца UNC 40-02-2 (электрический шкаф)

Бокс распределительный Текфор, накладного монтажа, на 2 модуля, с прозрачной дверцей, с пластиковой DIN-рейкой
Tekfor (Текфор)
Артикул: SQ0925-0203

Щит антивандальный ЩПМП-0-1 GRP IP65 IK10 -50С/+70С навесной с монтажной панелью, (330х220х170) TDM

Шкаф антивандальный ЩПМП-0-1 GRP IP65, термостойкий, с монтажной платой, навесного монтажа
TDM Electric (ТДМ Электрик)
Артикул: SQ0932-0102

Щит пластиковый ЩМП-0-2 ABS IP65 -45С/+75С навесной с монтажной панелью, (350х250х150) TDM

Щиток пластиковый, влагозащищенный, термостойкий ЩМП-0-2 накладного монтажа, с оцинкованной монтажной панелью, с непрозрачной дверцей
TDM Electric (ТДМ Электрик)
Артикул: SQ0933-0202

Щит ЩМП-0-2 прозрачная крышка, ABS IP65 -45С/+75С навесной с монтажной панелью, (350x250x150) TDM

Щиток пластиковый, влагозащищенный, термостойкий ЩМП-0-2 накладного монтажа, с оцинкованной монтажной панелью, прозрачная дверца
TDM Electric (ТДМ Электрик)
Артикул: Б0041653

Щит навесной металлический с монтажной панелью ЭРА ЭКО СТМ ЩМП-02 IP31 (250х300х175)5056306021374 (электрический шкаф)

Металлокорпус Эра наружного типа
ЭРА (ERA)
Артикул: Pb65-n-pg-8

Щит распределительный навесной 8 модулей ЩРН-ПГ- 8 (147х203х89) IP65 EKF PROxima

Герметичный распределительный шкаф ЕКФ на 8 устройств модульного типа
EKF (ЕКФ)
Артикул: mb24-24-bas

Щит распределительный навесной (2х12м) 395х310х120 (ЩРН-24) IP54 EKF Basic

Герметичный распределительный шкаф ЕКФ с ДИН-рейкой
EKF (ЕКФ)
Артикул: U42

Распределительный щит ABB U42 в нишу 684х560х120 (96 модулей) STJU 42 E (электрический шкаф)

Встраиваемый распределительный щит с монтажной платой АВВ серии U42E размером 684х560х120 на 96 модулей
ABB (АББ)
Артикул: 001413

Щит Legrand Nedbox в нишу на 36 (+6) модулей (3х12) с шинами N+PE с белой дверью

Щит Legrand Nedbox в нишу на 36 (+6) модулей (3х12) с шинами N+PE с белой дверью
Legrand (Легран)
Артикул: R5A32

Карман для документации, пластиковый, 222x230x30 мм

Пластиковый держатель документов DKC с самоклеющейся основой
DKC (ДКС)
Артикул: 85612

Щиток настенный DKC на 12 модулей IP65 серый с прозрачной дверцей

Распределительный модульный щиток на 12 модулей
DKC (ДКС)
Артикул: 68024

Бокс ТУСО 3-4 модуля без дверки

Щиток под автоматические выключатели для открытой проводки Tyco на 4 модуля
Ruvinil (Рувинил)
Артикул: 001304

Бокс Legrand Mini S накладной на 4 модуля без дверки

Накладной четырехмодульный монтажный корпус без дверки Легранд
Legrand (Легран)
Артикул: 601976

Щиток Legrand Plexo IP65 накладной на 6 модулей с шинами N+PE с прозрачной дверью

Щиток распределительный влагозащищенный накладного монтажа Legrand Plexo IP65 на 6 модулей
Legrand (Легран)
Артикул: 1SPE007717F9993

Шкаф настенный ABB Mistral41 24М (2×12) прозрачная дверь с винтовым клеммным блоком 41P12X22B

Шкаф настенного монтажа с клеммным блоком ABB серии Mistral41 (IP41) на 24 модуля с прозрачной дверцей
ABB (АББ)

Электрощит распределительный | Festima.

Ru — Мониторинг объявлений
Товары для дома

Таблица Список Лента

Распределительный щит ГРЩ выполняет вводно-распределительные, контрольные и предохранительные функции DKC EVROPE MOD. R5CE1283, IP66 На вход ЩО(М2), на ввод от Р2 гр.(грщ2).

Мы нашли это объявление 3 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений

Перейти к объявлению

Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам

Комментарий

Показать оригинал

Адрес (Кликните по адресу для показа карты)

Сахалинская область, Поронайский городской округ, река Вся
Еще объявления

Электрощит распределительный силовой

Ремонт и строительство

год назад Источник

Paзмеры: 160 x 70 x 30 cм Защита: IР54 Условия экcплуатaции: в крытыx пoмещeниях без pегулиpoвaния тeмпeратурных уcлoвий c еcтeствeнной вентиляциeй. Cнaружи грязнoват и в пыли, внутри чистый кaк новый. Cтoял в гaраже без дела лeт 10, дo этoгo егo история не извeстнa, вoзможнo вообщe не использовалcя пo назначeнию. Cмoтрeть на Акад. Королева 1 (около ППИ) ООО «Электрощит» г.Пермь ШРС1-58-54У3 380/220В 50 Гц ТУ 3434-001-40903723-97 октябрь 2004г. №158 Рубильник 400А АС — 21В, 400А АС — 22В

Ремонт и строительство

год назад Источник

Функции щитa упpaвления MCV-1 (BЫTЯЖНЫЕ СИСTЕMЫ): — Упрaвлeние вытяжным вeнтилятоpoм — Зaщитa вeнтилятopa по току и от пеpегрeвa — Управлeние пpивoдом вoздушной заcлонки — Oтключeниe сиcтeмы при пожaре — Мeстнoe и дистaнциoнноe упpавлeние и cигнaлизация o рaботе сиcтeмы — Пpямoй пуск вeнтилятора или с помoщью частотного преобразователя Мы — отечественная компания, специализирующаяся на проектировании, производстве и продаже щитов управления вентиляцией и других инженерных систем. Предлагаем разработку типовых и нетиповых решений автоматики любого уровня сложности по ТЗ. Производим щиты вентиляции приточной и приточно-вытяжной с электрическим или водяным нагревателем, с частотным управлением или прямым пуском, готовое к подключению и последующей эксплуатации оборудования, которое совместимо со всеми современными вентиляционными установками, независимо от типа рабочих параметров производителя. Наша продукция прошла тестирование в отделе технического контроля, имеет сертификат соответствия, подробные инструкции по установке и срок гарантийных обязательств в 3 года. __________________________________________________________ шкаф управление; щит электрический; щит управление; сборка щит; электрощит сборка; вентиляция управление; вентилятор шкаф; автоматика шкаф; насос управление шкаф; щит автоматика; шув; щит авр; вентиляция щит; контрольный шкаф; пусковой шкаф; вентиляция автоматика; контрольный пусковой шкаф; контроллер вентиляция; вентилятор управление шкаф; вентиляция управление шкаф; щит управления вентиляцией; автоматика управление шкаф; распределительный щит сборка; насос управление щит; щув; вентилятор управление щит; шкаф шув; дымоудаление управление шкаф; автоматика сборка шкаф; автоматика вентиляция щит;

Ремонт и строительство

2 года назад Источник

Cобeру электpощит под ключ Грамотная cбоpка за рaзумные деньги с гaрaнтиeй. Звoнитe oтвечу на любые вопpoсы! Даннaя модeль cобрaнa нa автомaтaх АBВ — Щиток Tekfor ВNK 40-36-1 -1шт — Bвoднoй aвтoмат AВB SН202L (2СDS242001R0404) 2P 40 А -1шт — Pелe кoнтрoля напpяжения VP-40А 220В DigiТОР -1шт — Дифферeнциaльный автомaт DSН201R С16А тип АС 30mА -1шт — УЗО АВВ FН202 (2СSF202004R1250) 25 А 30 мА -2шт — Автомат АВВ SН201L (2СDS241001R0164) 1Р 16 А -10шт — Автомат АВВ SН201L (2СDS241001R0104) 1Р 10 А -7шт — Шина Теkfоr нулевая в корпусе на DIN-рейку SNК-2-2-07 -1шт — Провод 6 кв.мм Цена 19.990р Данный электрощит, может использоваться на новых объектах также при замене старого на новый в квартире, доме, гараже или других объектах. Щит полностью с коммутирован и укомплектован, готов к эксплуатации под ваш объект. Однолинейная схема проекта в подарок! Пенсионерам скидки 10% Возможна сборка электрощита по индивидуальному проекту с внедрением систем «умный дом» Монтаж щитка электрического по низким ценам. Режим работы 8-20 Выезд на объект бесплатно. Предоставляю гарантию на все виды работ 1 год. Работаю в этом направлении более 10 лет. Звоните! АВР, ВРУ, ГРЩ, ГЗШ, ГЗШ, Панели ЩО, Щиты серии ПР, УЭРМ, ШР 11, ЩУ, ЩЭ, ЩК, ОЩВ, ЯВУ, ЯУО, Я5000 / РУСМ5000, ЯРП, ЯВЗ, ЯРВ, ЯБПВУ АВВ (аbb), IЕК (ИЭК), Sсhnеidеr Еlесtriс, Шнайдер Электрик, ТЕКFОR, Текфор, Промрукав, DigiТОР, WАGО, Wаgо, КВТ, Меркурий. Сборка электрощитов Ремонт электрощитов Модернизация электрощитов Электрика Электромонтаж Вводной щиток Распределительный шкаф Электрощит в сборе

Ремонт и строительство

2 года назад Источник

Уличный распределительный электрощит влаго-пыле защищенный Friand

Ремонт и строительство

2 года назад Источник

Вводные шкафы с автоматами для защиты электрооборудования. ПР06 взрывозащищенные. Комплектность различная (Шнайдер Schneider). Новые. От 10000

Ремонт и строительство

Свердловская область, Екатеринбург, ул. Репина, 99А

2 года назад Источник

Вводные шкафы с автоматами для защиты электрооборудования. ПР06 взрывозащищенные. Комплектность различная (Шнайдер Schneider). Новые. От 10000

Ремонт и строительство

Екатеринбург, улица Репина, 99А

2 года назад Источник

Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности

Распределительный электрощит в рабочем состоянии.

месяц назад Источник

Продаю металлический электрощит распределительный, навесной. Размер 25х30.

Ремонт и строительство

год назад Источник

Электрощит распределительный EKF на 18 модулей. 36х22х9.5 см. Передняя крышка со стеклом б/у, задняя часть новая. Стекло щитка с неглубокими трещинками, на его крепкости это не сказывается. Покупал новый, ради замены передней крышки.

Ремонт и строительство

год назад Источник

Уличный распределительный электрощит влаго-пыле защищенный Friand

Ремонт и строительство

Санкт-Петербург, пр-т Стачек, 90к2

2 года назад Источник

Электрощит (щиток электрический распределительный) ЩРСЗ

Ремонт и строительство

6 месяцев назад Источник

Изготовлю Вводно-распределительный щит/электрощит (щит учёта электроэнергии) в соответствии со всеми действующими нормативами в области электроэнергии, по тех. условиям электроснабжающей организации. Квалифицированный инженер-электрик с большим стажем работы.

Ремонт и строительство

2 дня назад Источник

Продаю электрощит распределительный

Ремонт и строительство

Нижегородская область, Нижний Новгород, ул. Лесной Городок

2 года назад Источник

Продаю электрощит распределительный

Ремонт и строительство

2 года назад Источник

Электрощит распределительный

Ремонт и строительство

2 года назад Источник

Распределительный щит 220-380V. Несмотря на его не совсем товарный вид, щит новый и ни разу не использовался, в полном комплекте. ТОРГ.

Ремонт и строительство

год назад Источник

Щит распределительный в сборе. Размер 560х560х170мм.

Ремонт и строительство

месяц назад Источник

Новые в упаковке. В наличии 3шт. Щит распределительный. На фото видно.

Ремонт и строительство

месяц назад Источник

Пpодаю элeтpo шкаф pаспредeлительный. Щит имeет cмoтрoвoe oкнo для cнятия пoкaзaний cчетчика. 2 din рейки для уcтановки aвтомaтичecкoгo выключателя перед и пocле cчетчикa. Общую большую din pейку для уcтaнoвки автoматoв. Монтaжная пaнeль и двeрцa зазeмлeны. Имеeтcя oтверстие для уcтанoвки пломбы. Шкaф немнoгo бу пoдoйдeт для подключения 15 квт

Ремонт и строительство

Москва, Клязьминская улица, 6к2

2 года назад Источник

Что такое распределительный щит? (с изображением)

`;

Пол Скотт

Распределительный щит — это панель или корпус, в котором находятся предохранители, автоматические выключатели и блоки защиты от утечки на землю, используемые для распределения электроэнергии по многочисленным отдельным цепям или точкам потребления. Плата обычно имеет один входной источник питания и включает в себя главный автоматический выключатель и устройство защиты от дифференциального тока или утечки на землю. Старые распределительные щиты могут включать ряд предохранителей, питающих отдельные цепи; новые установки обычно оснащены автоматическими выключателями. Распределительный щит может использоваться для распределения однофазного или трехфазного питания в зависимости от особенностей установки. Хотя оборудование распределительных щитов, схемы и законодательные требования различаются в разных странах, основные принципы «распределения» единого источника питания по различным отдельным точкам при обеспечении безопасности и контроля для каждой из них остаются одинаковыми.

Распределительные щиты широко используются в большинстве промышленных установок, коммерческих или жилых зданий. Большинство из них состоят из панели или корпуса, снабженного одним входным электрическим кабелем. Затем мощность распределяется между несколькими небольшими автоматическими выключателями или, в случае более старых плат, предохранителями, которые, в свою очередь, подают питание к различным точкам потребления или цепям. Основная функция любого распределительного щита состоит в том, чтобы позволить отдельным цепям получать питание от автоматических выключателей с правильным номиналом и изолировать эти цепи, не вызывая нарушения остальной части источника питания. Но самое главное, распределительный щит обеспечивает защиту пользователей и оборудования от поражения электрическим током или возгорания в результате замыкания на землю.

Большинство распределительных щитов имеют один входной кабель питания, подающий многофазное или однофазное питание на щит. Питающее напряжение от этого кабеля обычно сначала подключается к главному выключателю, предохранителю или детектору дифференциального тока (УЗО). Эти компоненты позволяют изолировать всю плату для ремонта в случае срабатывания главного выключателя или предохранителя, в то время как УЗО защищает от поражения электрическим током при замыкании на землю и возгорания. В случае однофазного питания питание под напряжением берется от главного выключателя или УЗО и шунтируется через верхнюю часть ряда отдельных предохранителей или мини-автоматических выключателей. Многофазные источники питания обычно имеют несколько автоматических выключателей для каждой фазы, и каждая группа соединена перемычкой на входных клеммах. Затем нейтральная и заземляющая жилы питающего кабеля подключаются к отдельным шинным шинам.

Кабели от отдельных силовых розеток, цепей освещения или машинных точек затем вставляются в распределительный щит на противоположной стороне кабеля питания. Токопроводящие жилы каждого кабеля подключаются к автоматическим выключателям соответствующего номинала, а нейтральные и заземляющие жилы — к соответствующим шинопроводам. Это создает среду распределения, в которой каждая цепь питается от соответствующего автоматического выключателя и может быть отключена, если возникнет необходимость, без нарушения остальной части питания.

Однако самой важной частью любого распределительного щита является УЗО. Это компонент, который стоит между пользователем цепи и потенциально смертельным поражением электрическим током и катастрофическими пожарами. По этой причине эти устройства должны быть правильно оценены, регулярно проверены и никогда не должны быть исключены. Причину срабатывания выключателя или перегоревшего предохранителя также следует всегда выяснять перед сбросом, чтобы избежать возможного повреждения оборудования или приборов и поражения электрическим током.

Распределительные щиты – Electrical Controls & Switchgear Ltd

РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ НИЗКОГО НАПРЯЖЕНИЯ ОБЩИЕ СТАНДАРТЫ

СПЕЦИФИКАЦИЯ РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА
ОБЩИЕ ХАРАКТЕРИСТИКИ:

  1. Распределительные щиты должны соответствовать BS 5486, IEC, Закону о безопасности машин и оборудования 1983 г. , а также требованиям местных властей. Распределительные щиты должны быть отдельно стоящими с доступом спереди и сзади. Степень защиты должна быть минимум IP31 в соответствии с IEC 144 с прокладками передних дверей для внутренних помещений, IP65 для внешних мест
  2. Полная установка должна соответствовать всем применимым нормам и правилам стандартов МЭК и, где указано, другим стандартам и спецификациям, а также всем поправкам к ним. Соответствующие вопросы должны быть актуальными за три месяца до даты возврата тендерной заявки, если не указаны альтернативные даты. В качестве альтернативы при необходимости предоставляется сертификат соответствия.
  3. Если указано, что оборудование или услуги производятся или предоставляются в соответствии с определенной схемой сертификации, лицензирования или обеспечения качества, производитель или поставщик должен быть действующим участником соответствующей схемы. Должен быть предоставлен сертификат соответствия
  4. Оборудование, произведенное не в Европейском Союзе, должно быть стандартом, гарантирующим его соответствие всем соответствующим стандартам МЭК.
  5. Готовые распределительные щиты должны быть проверены инженером на нашем заводе перед отправкой. Мы своевременно сообщим Инженеру, когда распределительные щиты будут готовы к осмотру.

Размер

Все распределительные щиты должны быть достаточного размера для размещения указанного распределительного устройства, и должно быть предусмотрено не менее 30% дополнительного пространства для будущего распределительного устройства, если не указано иное.

Необходимо соблюдать все указанные внешние размеры распределительных щитов. Если указанные зазоры не могут быть соблюдены в результате ограничения внешних размеров, мы (Подрядчик) должны проконсультироваться с Инженером перед изготовлением распределительных щитов.

Влага и вредители

Все распределительные щиты должны быть защищены от влаги, паразитов и должным образом вентилироваться. Распределительные щиты всегда должны быть защищены от повреждений, влаги, пыли и вредителей.

Двери

  1. Все распределительные щиты должны быть оборудованы дверями, если иное не указано в Детальной спецификации.
  2. Двери должны иметь гладкую плоскую поверхность, должным образом закреплены для обеспечения жесткости и в закрытом положении должны быть заподлицо с рамой наличника.
  3. Двери должны быть изготовлены из листовой стали и со всех четырех сторон загнуты внутрь для обеспечения жесткости.
  4. Углы должны быть приварены и сглажены.
  5. Все двери должны быть снабжены резиновыми или неопреновыми уплотнителями.
  6. Дверные ручки, защелки и петли
  7. Все двери распределительного щита должны быть оснащены запираемыми ручками и защелкой, состоящей либо из комбинации кнопочной ручки с подпружиненной защелкой, либо из комбинации поворотной ручки и защелки.
  8. Защелки с квадратным ключом могут быть установлены на главном щите на подстанциях и в запираемых шахтах.
  9. Двери должны иметь соответствующие крепления с возможностью блокировки в открытом и закрытом положениях

Уровни отказа

  1. Уровень отказа каждой платы должен соответствовать указанному и указанному на однолинейных схемах.
  2. Распределительные щиты с асимметричным уровнем короткого замыкания, рассчитанным на 50 кА в течение 1 с, 415 В, с полностью разделенными шинами, сертифицированными ASTA на 50 кА в течение 1 с минимум
  3. В обоих случаях мы должны представить копии результатов испытаний или сертификаты испытаний, включая соответствующие чертежи.
  4. Испытания будут проводиться для всех сборных шин, кабелей и электропроводки от главных сборных шин до входной стороны всех распределительных устройств.
  5. Небольшая проводка, прямая от сборных шин, должна быть защищена с помощью защитных плавких предохранителей, устанавливаемых непосредственно на сборные шины.
  6. Плавкие предохранители, устанавливаемые на шине, должны быть снабжены изолированными задними пластинами для обеспечения полной защиты от прикосновения рук к токоведущим частям.

Маркировка

  • Все автоматические выключатели, контакторы, таймеры, переключатели, реле, кнопки, клеммы и т. д. должны иметь четкую маркировку с указанием их названия или функции.
  • Этикетки должны быть изготовлены из трехлистника с гравировкой или аналогичного пластика и должны быть закреплены с помощью крепежных винтов или алюминиевых каналов.
  • Надписи должны быть черными на белом фоне.
  • Все концы проводов к контакторам, реле, клеммным колодкам и т. д. должны быть четко пронумерованы с помощью вставных пластиковых наконечников, аналогичных или идентичных наконечникам Critchley или Parfex.
  • Все клеммные колодки должны быть пронумерованы как на входной, так и на исходящей стороне с помощью подходящих прикрепляемых номеров.
  • Должна быть предоставлена ​​и установлена ​​подходящая табличка с легендой, закрытая панелью из плексигласа, внутри двери или на лицевой стороне панели. На этой легендарной карте должно быть указано обозначение различных отходящих цепей, соответствующие номера автоматических выключателей на щите и место, куда подключается цепь, например: 3-фазная розетка – SSO 3 – Цех. Карта с легендой должна содержать описание источника питания платы.
  • Окончательные карточки с легендами будут напечатаны и вставлены в держатель документов.

Шины

  1. Шины должны соответствовать соответствующим стандартам IEC и должны быть закреплены на указанные токи короткого замыкания.
  2. Шинопроводы должны быть прямоугольного сечения, изготовлены из меди или алюминия, должны иметь соединения с достаточной площадью контакта для указанного номинального тока.
  3. Все соединения в сборных шинах должны быть надежно скреплены болтами и гайками из оцинкованной или покрытой кадмием стали с высокой прочностью на растяжение. Должны использоваться пружинные шайбы. К шинам должен быть обеспечен легкий доступ со стороны платы без ограничений, а оба конца должны быть просверлены и залужены, чтобы их можно было легко удлинить.
  4. Болтовые соединения должны выдерживать контактное давление, допускающее номинальный ток при номинальной температуре и тепловом расширении, без коробления шин и не должны ослабевать при вибрации. Стыки на алюминиевых шинах должны быть соответствующим образом подготовлены.
  5. Все шины должны располагаться на изолированных опорах, расположенных с интервалом 600 мм для основных шин и 300 мм для ограничителей шин, и должны быть соответствующим образом обозначены цветами фаз. Соединения с шинами должны быть болтовыми. Изоляторы должны быть испытаны согласно соответствующим стандартам.
  6. Отводы шин к автоматическим выключателям и от них должны иметь подходящую промежуточную изолированную опору. Толстые отходящие кабели должны поддерживаться таким образом, чтобы не возникало чрезмерной нагрузки на автоматический выключатель или клеммы корзины автоматического выключателя.
  7. В тех случаях, когда шлейфы используются для размещения больших концов кабелей на клеммах выключателя, мы (подрядчики) должны обеспечить достаточный зазор между фазами.

Шина заземления / нейтральная шина

  • Заземление распределительных щитов должно выполняться в соответствии с (BS7671, 16-е издание Правил IEE) и BS5486. По всей длине распределительного щита должна быть предусмотрена заземляющая шина, к которой должны быть подключены все защитные и соединительные проводники.
  • Шина должна быть приклеена ко всему шасси распределительного щита, вспомогательные металлоконструкции к каждой кабельной концевой пластине. Размер шины и всех защитных проводников должен соответствовать стандарту BS5486. Шины заземления должны быть полностью доступны с достаточным пространством для разъединения соединений.
  • Удаление проводки или любых других компонентов для доступа к шине заземления не допускается.
  • Нейтральная шина должна быть установлена ​​на дистанционных изоляторах и комплектоваться высокопрочными плакированными болтами/гайками/шайбами ​​и пружинными шайбами. Нейтральная шина должна иметь такое же поперечное сечение, как и главная шина. Допускается только одно окончание на болт/винт.

Электропроводка

  1. Вся внутренняя электропроводка должна быть прошнурована или проложена в кабельных каналах и должна иметь четкую маркировку с пронумерованными наконечниками и цветовой маркировкой.
  2. Все соединители, в том числе соединители заземления, должны быть защищены от случайного ослабления.
  3. Все кабели должны быть проложены непрерывно от клеммы к клемме без промежуточных соединений.
  4. Проводники различных цепей могут быть проложены рядом, или могут занимать один и тот же кабельный канал, или могут содержаться в одном и том же кабеле. Если они работают под разным напряжением, они должны быть либо разделены соответствующими перегородками, либо все должны быть изолированы от максимального напряжения, которому может подвергаться любой проводник в пределах одной оболочки. Проводка должна быть полностью доступна, проложена аккуратно, без пересечений, насколько это практически возможно. Припаянные наконечники не должны использоваться.
  5. Все клеммы должны быть размещены в легкодоступных и прочных корпусах или отсеках, обеспечивающих защиту от случайного прикосновения и от механических повреждений.
  6. Проводка, используемая внутри ограждений или отсеков, должна позволять прокладку дополнительных кабелей позднее, если это потребуется. Должно быть обеспечено не менее 33% резервной мощности.
  7. Для аппаратов, устанавливаемых на двери, должны быть предусмотрены полностью закрытые клеммные колодки, закрепленные на корпусе или на двери. Соединения должны быть выполнены с помощью гибких проводников, позволяющих часто и легко открывать дверь без риска ее повреждения. Проводники крепятся к двери с одной стороны и к корпусу с другой, независимо от закрепления концов на клеммах.
  8. Материал проводника должен быть медным, если не указано иное, а поперечное сечение должно соответствовать требуемому режиму работы и защите с учетом любых факторов снижения номинальных характеристик, применимых к цепям «сплетенных» или «сгруппированных в магистраль».
  9. Как правило, вся проводка должна быть с изоляцией из ПВХ в соответствии с BS6231 и иметь соответствующий класс напряжения. Электропроводка для электронных или других специальных устройств или там, где может присутствовать чрезмерное тепло, должны быть пригодны для такой температуры и для надлежащего функционирования оборудования.
  10. Над клеммной колодкой должно быть оставлено достаточно места, чтобы обеспечить надлежащее соединение отходящих и входящих кабелей.

Кабельные вводы/концевые муфты

  • Панели кабельных вводов должны иметь толщину не менее 3 мм и быть оцинкованными или покрытыми металлом. Фланш-панель должна быть соединена с основной заземляющей шиной с помощью медной заземляющей ленты. Когда кабели входят в верхнюю часть щита, в верхнюю часть распределительного щита должна быть встроена пластина с кабельными вводами. Запасные входные отверстия в верхних фланш-панелях должны быть закрыты оцинкованными или плакированными глухими крышками.
  • Фланш-панели и опорные стержни для кабелей должны быть размещены на подходящей высоте, чтобы обеспечить радиус изгиба соответствующих кабелей и отсоединение кабелей. Фланш-панели для одножильных кабелей должны быть изготовлены из цветного материала достаточной прочности.

Отделка

  • Ограждения щитов должны быть изготовлены из толстолистовой стали с защитой от ржавчины и порошковым напылением или печной эмалью, с дверцами на петлях, запираемыми. Должны использоваться трехфазные щиты типа B.
  • Может быть предложено эпоксидное порошковое покрытие.
  • Цвет внутри должен быть белым. Все работы по сверлению, резке и другим работам с металлом должны быть завершены до начала процесса покраски.

Чертежи

  1. Чертежи в трех экземплярах, показывающие общую компоновку и расположение щитов, а также детали и расположение оборудования, которое будет на них установлено, будут представлены Инженеру на утверждение до начала производства (если применимо). ).
  2. Утверждение Инженера (представителя Заказчика) потребуется для договорных обязанностей и обязательств. Мы не несем ответственности за несоответствия, ошибки или упущения в чертежах или другой документации, предоставленной Заказчиком, если они были одобрены Инженером, если такие несоответствия, ошибки или упущения вызваны неверной информацией, предоставленной в письменной форме Инженером. .
  3. Чертежи плат, содержащих аппаратуру управления, будут включать подробные электрические схемы, на которых будет четко показан код нумерации проводов и клемм.
  4. Конструкция отдельно стоящих/настенных распределительных щитов

Общие положения

В зависимости от размера распределительных щитов они могут быть напольными или настенными, предназначены для установки над кабельным каналом или люком . Клеммы оборудования, шины и т. д. должны быть полностью доступны спереди, сбоку или сзади платы, как указано в подробной спецификации.

Строительство

  1. Борта должны быть изготовлены из стали толщиной не менее 1,60 мм, соответствующим образом согнутой для образования необходимого угла и швеллерной рамы. Все углы и стыки должны быть сварены встык и гладко обработаны, чтобы их не было видно на готовой доске.
  2. Большие доски должны быть собраны в модульную форму, секции которых должны быть скреплены болтами для удобства обращения.
  3. Передняя часть доски должна быть оснащена навесными панелями из холоднокатаного стального листа толщиной 1,6 мм, загнутыми со всех сторон для обеспечения достаточной жесткости панели. Эти панели должны быть снабжены быстроразъемными креплениями под квадратный ключ.
  4. Боковые и задние панели должны быть изготовлены из листовой стали толщиной не менее 1,60 мм, согнутой надлежащим образом для обеспечения достаточной жесткости панели. Съемные боковые и задняя панели должны быть изготовлены из листовой стали толщиной 1,6 мм и закреплены болтами с покрытием 6 мм и накидными гайками.
  5. Плата должна быть установлена ​​на жестком стальном швеллерном основании, которое должно полностью поддерживать плату.
  6. Передние двери должны быть изготовлены из стального листа толщиной 1,60 мм, соответствующим образом согнутого и усиленного для обеспечения жесткости. Максимальный размер одной дверной панели должен составлять 750 мм в ширину и 1800 мм в высоту. Могут быть разрешены двери большего размера, но им следует уделить особое внимание. Доски должны быть защищены от вредителей и пыли.

Шинные соединители

  • Шинные соединители должны состоять из трехполюсного изолятора под нагрузкой, как показано на рисунке, с нейтральным звеном на болтах.
  • Привод должен быть ручным, подпружиненным и не должен отключаться.
  • Должна быть предусмотрена механическая индикация ВКЛ/ВЫКЛ, а при необходимости должны быть установлены средства блокировки по Кастеллу.

ПРИБОРЫ И ИЗМЕРЕНИЕ

Общие положения

Измерительное оборудование должно соответствовать BS 89 и/или IEC 51.

Вольтметры

  • Вольтметры должны быть подвижного типа заподлицо, с классом точности 1,5, как указано в IEC 51, локально изготавливается с квадратным монтажом заподлицо со стороной 96 мм и оснащена небьющимися макродлинными стеклянными фасадами. Вольтметры должны быть пригодны для работы в системе с частотой 50 Гц. Вольтметры должны быть изготовлены в соответствии с BS 89 с промышленной точностью, указанной в нем.
  • Вольтметры должны быть защищены патронными предохранителями с высокой разрывной способностью в соответствии со стандартами IEE, размещенными в соответствующих изолированных держателях предохранителей с основанием для монтажа на панели. Должны быть предусмотрены селекторные переключатели вольтметра, которые должны иметь положение «выключено» и 6 положений измерения между фазами и между каждой фазой и нейтралью.

Амперметры

  • Если не указано иное, амперметры должны быть монтируемыми заподлицо с подвижным железом, с регулировочным винтом нуля, и должны соответствовать вольтметрам, небьющимся макродлинным стеклянным фасадам и диапазону шкалы, как указано. Амперметры для использования в цепях двигателей должны иметь соответствующий сжатый диапазон перегрузок.
  • Комбинированные амперметры максимального потребления и амперметры прямой индикации
  • Амперметры должны соответствовать BS 89.
  • Приборы должны монтироваться заподлицо с панелью, местного производства с квадратной поверхностью 96 мм, соответствующей вольтметрам, и оснащены небьющимися макродлинными стеклянными фасадами.
  • Амперметр должен быть типа подвижного железа, показывающий мгновенное значение тока, в сочетании с максимальным амперметром, использующим биметаллическое спиральное устройство, которое будет показывать среднее значение тока за 15-минутный период, снабженный стрелкой остатка для указания максимального среднего значения ток, достигнутый в течение любого периода между ручным сбросом.
  • Биметаллическая система должна включать компенсацию температуры окружающей среды.

Частотомер

  • Частотомер может быть вибрационного типа или с прямой индикацией, состоящим из амперметра с подвижной катушкой и преобразователя тока/частоты.
  • Счетчики должны быть изготовлены на месте, с квадратной лицевой стороной 96 мм и небьющимся макро-длинным стеклянным фронтом.
  • Если не указано иное, диапазон индикации должен составлять 45 Гц – 55 Гц, а класс точности должен быть классом 0,5 в соответствии с IEC 51.

Индикаторы коэффициента мощности

  • Приборы должны точно соответствовать амперметру или вольтметру по размеру и внешнему виду с бестеневыми пластинами шкалы и в соответствии с BS 89. Отношение тока должно быть от 0,5 до 5 А непрерывно при номинальном напряжении. Диапазон коэффициента мощности должен составлять от 0,5 PF опережения до 0,5 PF запаздывания, а размер должен соответствовать указанному.
  • Индикаторы должны подходить для скрытого монтажа.
  • Селекторные переключатели вольтметра
  • Если не указано иное, каждый распределительный щит должен быть снабжен одним вольтметром и селекторным переключателем.
  • Селекторный переключатель вольтметра должен иметь положение «ВЫКЛ» и шесть положений измерения для всех фаз/нейтральных и междуфазных показаний.
  • Выключатель должен быть поворотного типа с воздушными размыкающими контактами CAM или WHIPE с двумя отверстиями на полюс.
  • Положения должны быть четко и точно указаны на лицевой панели по отношению к положению рукоятки.
  • Селектор должен подходить для скрытого монтажа.

Предохранители вольтметра

  • Предохранители вольтметра должны быть картриджного типа с держателем предохранителя и основанием предохранителя с клеммами. Плавкий предохранитель можно извлечь только после извлечения из держателя предохранителя и извлечения патрона из держателя. Сменные предохранители не допускаются. Основание держателя предохранителя должно быть спроектировано и изготовлено для скрытого монтажа и должно быть установлено на одной панели с переключателем и вольтметром.

Трансформаторы тока

  • Трансформаторы тока должны быть кольцевого типа и аккуратно установлены. Площадь для проводника должна быть достаточно большой для установки, чтобы предотвратить неточность. Трансформаторы тока должны быть рассчитаны на указанный первичный ток с вторичным током 5 А.
  • Номинальные характеристики трансформатора тока должны быть рассчитаны на нагрузку прибора, чтобы предотвратить любые неверные показания.
  • Для показывающих приборов точность должна быть класса 2.  Для целей измерения точность до 200 А должна быть класса 1, от 250 до 600 А — класса 0,5 и от 900A до класса 0,2. Класс безопасности должен быть 5P или 10P в зависимости от обстоятельств.
  • Все трансформаторы тока должны быть снабжены этикетками с несъемными буквами, указывающими:
  1. • Изготовитель
  2. • Серийный номер и тип
  3. • Первичный и вторичный токи
  4. • Частота
  5. • Номинальные параметры и класс точности 9033
  6. • Максимальное напряжение установки
  7. • Обеспечение изоляции
  1. Трансформаторы тока должны быть спроектированы и поддерживаться так, чтобы выдерживать динамические мощности указанного уровня неисправности.

Световые индикаторы

  • Световые индикаторы должны соответствовать BS 1050, где это применимо.
  • Световые индикаторы должны быть лампами накаливания, неоновыми или светодиодными. Напряжения ламп должны адаптироваться к управляющему напряжению, но управляющее напряжение должно иметь более низкое значение, чем напряжение лампы.
  • Световые индикаторы должны подходить для установки в распределительных панелях и дверях и должны состоять из монтажной стойки с держателем лампы, сменной линзой, клеммами и приспособлениями для установки.
  • Лампы должны заменяться с лицевой стороны панелей без использования каких-либо инструментов. Все световые индикаторы должны относиться к одному и тому же стандартному ассортименту одного производителя, иметь одинаковые физические размеры и быть взаимозаменяемыми с клавишными переключателями и нажимными кнопками.

Мультиметр

Допускается также цифровой мультиметр типа PM500 с подключением к локальной сети, способный записывать все соответствующие электрические измерения.

Обычные тесты

Следующие тесты будут проведены на всех распределительных щитах на нашем заводе, и, если того требует Инженер, он должен присутствовать в его присутствии.

  • Все испытания должны проводиться в соответствии с процедурой, изложенной в BS 159.
  • Испытание высоким напряжением 2000 Вольт, 50 Гц переменного тока в течение одной минуты между каждой фазой и землей по очереди с заземлением остальных фаз.
  • Испытание мегомметром на 1000 В на всех изолированных участках, между фазами и между фазами. Показания сопротивления должны превышать 1000 МОм.
  • Полные эксплуатационные испытания любого релейного механизма или механизма, установленного на плате.
  • Проверка отключения всех устройств утечки на землю путем создания замыкания на землю соответствующей величины.
  • Проверка отключения при подаче тока на все главные выключатели, чтобы гарантировать отключение при заданных токах.
  • Другие испытания, которые могут потребоваться в соответствии с правилами.

Различные типы электрических распределительных щитов

Когда дело доходит до электричества и электрических компонентов, электрический распределительный щит играет важную роль. Они имеют решающее значение для передачи достаточного уровня электричества по цепи для бесперебойной работы каждого электроприбора. Электрические распределительные щиты в основном используются в жилых, а также в офисных зданиях для поддержания постоянного потока энергии.

Что такое электрические распределительные щиты?

Крупные офисные и жилые здания в значительной степени зависят от электрических распределительных щитов для распределения электричества между их жильцами. В большинстве жилых зданий распределительный щит служит основным источником подачи электроэнергии.

Это распределительный кабель в электрических распределительных щитах, от которого ответвляются кабели подачи электроэнергии к вторичным цепям через автоматические выключатели, соединяющие различные электроприборы. Поскольку электрический распределительный щит распределяет мощность по вторичным цепям, он отвечает за поддержание надлежащего регулирования мощности во всех цепях. Кроме того, они также помогают защитить электроприборы от скачков и скачков напряжения и являются лучшим стабилизатором для дома.

Типы электрических распределительных щитов

Электрические распределительные щиты можно разделить на несколько типов в зависимости от их конструкции, назначения и других факторов. Некоторые типы указаны ниже:

  • Панель главного выключателя:

Панели главного выключателя являются одними из самых популярных и часто используются в качестве стабилизатора для домов. Эти электрические распределительные щиты эффективно защищают вторичные электрические цепи, а также способны отслеживать силу тока, протекающую по цепям. Они помогают определить, когда увеличивать или уменьшать поток электроэнергии в зависимости от требований подключенного устройства. Распределительный щит главного выключателя защищен подключением к силовым выключателям, что также может предотвратить перегрев цепи.

  • Основная панель проушин:

В основной клеммной панели электрические линии проложены через наконечники, и к ним подключен автоматический выключатель. Это играет жизненно важную роль при отключении счетчика в аварийных ситуациях, поскольку панель с главными наконечниками специально разработана и используется для определения того, проходит ли через нее восходящий ток основной линии электропередачи. В случаях неестественно высокой мощности через электрические линии в клеммной панели срабатывает автоматический выключатель, и измеритель мощности немедленно минимизирует ток.

  • Субпанели:

Субпанели часто используются из-за безопасности, которую обеспечивают эти электрические распределительные щиты. Субпанели имеют меньший размер и удобны в обращении. Субпанель обычно подключается к основной линии электроснабжения дома, а затем может использоваться для передачи электроэнергии в разные части дома, чтобы все подключенные приборы могли эффективно работать.

  • Блоки предохранителей:

Как и панели главного выключателя, блоки предохранителей также легко используются в жилых и офисных зданиях из-за их доступности. Он служит потребительским устройством для управления и распределения всей электроэнергии, получаемой от основной линии электропередачи, во вторичные цепи. Блок предохранителей можно по существу разделить на секции, такие как главный выключатель, штекерные и гнездовые розетки, устройства защитного отключения и автоматические выключатели. Блок предохранителей обычно устанавливается в стратегическом месте в здании, откуда он может легко выполнять свою функцию и к нему можно получить доступ во время кризиса.

Электрические распределительные щиты от Schneider Electric

Для защиты ваших приборов во время скачков напряжения или скачков напряжения во время грозы Schneider Electric предлагает несколько высококачественных автоматических выключателей, которые можно подключить к вашему электрическому распределительному щиту для регулирования электрического потока.

  • Acti 9 MCB

Эти автоматические выключатели являются стандартными средствами защиты от перегрузок и короткого замыкания. Они также доступны по цене и чрезвычайно совместимы с широким спектром устройств, таких как лампы, обогреватели и многое другое. Они имеют самое короткое время отклика и могут эффективно защитить ваши электроприборы от перегорания. Эти автоматические выключатели доступны в вариантах 6A, 10A, 16A и 63A для использования по дому. Эти MCB служат лучшими стабилизаторами для LED-телевизоров и других бытовых устройств.

Final Words

Если вы ищете качественные электрические распределительные щиты и все их компоненты по доступным ценам, вам стоит посетить магазин Schneider Electric. Это универсальное место для всех ваших электрических требований и решений. В магазине Schneider Electric представлен широкий выбор электрических компонентов и изделий, включая электрические распределительные щиты, автоматические выключатели, ВДТ и многое другое. Schneider Electric поставляет продукцию по всему миру и зарекомендовала себя как один из самых надежных электрических брендов в Индии. Защитите свои бытовые электроприборы с помощью интернет-магазина Schneider Electric.

Read More: All You Need To Know About Distribution Boards

Distribution Board — Bilder und Stockfotos

100.040Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 100.040

распределительный щит Stock-Photografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Классная доска Glühbirne — Распределительный щит фото и изображения

Меловая доска Glühbirne

leerer straße plakat Plakat Stand — Распределительный щит Stock Photos und Bilder fotos und bilder

Skizzieren einen Business-Plan bei einer kreativen Frau

gruppe von geschäftsleuten, die in einer besprechung zusammenarbeiten. einer von ihnen stellt sich den kollegen im büro vor — распределительный щит фото и фото

Gruppe von Geschäftsleuten, die in einer Besprechung…

Blanke plakatspuckerei für werbung, city-straßenhintergrund — распределительный щит, фото и фотографии und bilder

Leere Plakat in der Stadt

breite megaphon tafel betriebswirtschaftlicher Hintergrund — распределительный щит стоковые фото и изображения

Breite Megaphon Tafel betriebswirtschaftlicher Hintergrund

Digitalen leeren plakatwand mit textfreiraum werbung, öffentliche informationen in flughafenhalle — распределительный щит Stock-fotos und Bilder

Digitalen leeren Plakatwand mit textfreiraum Werbung, öffentliche

leere plakat auf der autobahn — распределительный щит Stock-fotos und bilder

пустой рекламный щит xxl — распределительный щит стоковые фотографии и изображения

пустой рекламный щит XXL

ideenschöpfen auf blackboard — распределительный щит стоковые фотографии и изображения

Ideenschöpfen auf Blackboard

business und kritzeleien skizze satz: infografiken elemente isoliert, — распределительный щит, графика, -clipart, -cartoons und -symbole -fotos und bilder

Leere Plakat Werbeplakat

newton wiege glücklich zeichnung auf tafel — распределительный щит stock-fotos und bilder

Newton Wiege Glücklich Zeichnung auf Tafel

business-strategie-konzept — распределительный щит stock-fotos und bilder

Business-Strategie-Konzept

Крезон с многослойной рамой для макета и презентации дизайна. Weiße 3d-рендеринга обучения. — фото и фото распределительного щита

Crezon a-Frame-Sandwichplatten für Design mock-up und…

geschäftsfrau mit blick auf Strategyskizze leeren tafel — распределительный щит фото и изображения

Hand mit Megafon vor einer leeren Tafel

Business-Strategie-Konzept — распределительный щит, стоковые фотографии и изображения

Business-Strategie-Konzept

Бизнес-модель, созданная для копирования. — распределительный щит с фото и изображениями

Business-Frau, eine copyspace.

макет вертикального светового плаката на станции метро. — стоковые фотографии и изображения распределительного щита

Вертикальные публикации Мокап плаката в Der U-Bahn-Station.

Плакат-макет в немецком городе — Распределительный щит фото и изображения

Плакат-макет в немецком городе

смотри на палочку. — Распределительный щит с фотографиями и изображениями

Leere Plakat an der Wand.

asiatische geschäftsmannsuchen und schreiben auf klebrige notiz для мозгового штурма идея на белой доске в современном бюро. анализ и синтез — распределительный щит стоковые фотографии и изображения

asiatische Geschäftsmannsuchen und schreiben auf Klebrige Notiz…

leere außentafel stehen mockup, isoliert, frontansicht — распределительный щит стоковые фотографии и изображения

Leere Außentafel stehen Mockup, isoliert, Frontansicht

drei leere plakate and der wand. — распределительный щит с фотографиями и изображениями

Drei leere Plakate an der Wand.

projektaufgabenmanagement und effektive zeitplanungstools. символ для projektentwicklung. 3D-векторная иллюстрация. — распределительный щит с графикой, клипартом, карикатурами и символами

Projektaufgabenmanagement und effektive Zeitplanungstools….

hölzerne tischplatte auf verschwommenem sommer blaues meer und himmelhintergrund. kopieren sie speicherplatz für ihr display-oder montageproduktdesign. — фото и изображения распределительного щита

Hölzerne Tischplatte auf verschwommenem Sommer blaues Meer und…

leere straße plakat — распределительный щит стоковые фотографии и изображения

Leere Straße Plakat

skizze eines businessplans an einer tafel — распределительный щит стоковые графики, -клипарты, -мультфильмы и -символы

Skizze eines Businessplans and einer Tafel

word Leadership mit inportanten komponenten auf kreidebrett — распределительный щит фото и изображения

Word Leadership mit inportanten komponenten auf Kreidebrett

business-frau gehirnhälfte an die tafel — распределительный щит, фото и изображения

Business-Frau Gehirnhälfte an die Tafel

leere old schreibtafel — распределительный щит, stock-fotos und bilder

Leere old Schreibtafel

mock up vertikale plakat in der u-bahn -haltestelle mit aufzug — распределительный щит стоковые фотографии и изображения

Mock up vertikale Plakat in der U-Bahn-Haltestelle mit Aufzug

бизнес-семинар — распределительный щит стоковые фотографии и изображения

Business-Seminar

Modern abstrakter Hintergrund mit Zeichnung doodle sketche — распределительный щит Stock-grafiken, -clipart, -cartoons und -symbole изображение

Leere Leichtboxe oder Street-LCD-Panel auf brauner Backsteinwand

leere pylon mock-up for die werbung, isoliert auf weiß, leere straße banner mockup — распределительный щит стоковые фотографии и изображение

Leere Pylon Mock-up für die Werbung, isoliert auf weiß, leere. .. фотографии и изображения

Leere Werbung Plakat mockup

leerer raum tisch mit бежевый handtuch essen anzeige verziert. тишплатте. verschwommene küche hintergrund. lebensmittelförderung hintergrund. — фото и изображения распределительного щита

Leerer Raum Tisch mit бежевый Handtuch Essen Anzeige verziert…. stock foto — распределительный щит stock-fotos und bilder

Schöne leere Holztisch gegen abstrakte Unschärfe weiß inneren…

разнообразный kollegen entwickeln projektplan, schreiben auf glaswand — распределительный щит stock-fotos und bilder

Diverse Kollegen entwickeln Projektplan, Schreiben auf Glaswand

afroamerikanischer mann zeigt auf weißes leeres brett — распределительный щит stock-fotos und bilder , -cartoons und -symbole

Geschäftsziel oder Zielsymbol, Dart-Board

рекламный щит leer auf einer autobahn für werbung, frühling sonnigen tag — распределительный щит фото и фото

Billboard leer auf einer Autobahn für Werbung, Frühling sonnigen…

produkt anzeigevorlage, leere tabelle und unscharfe abstrakte raumhintergrund — распределительный щит, фото и изображения

Produkt Anzeigevorlage, leere Tabelle und unscharfe abstrakte3 900 объемный. — распределительный щит с фотографиями и изображениями

Börsenanlagegrafik mit Indikator-und Volumendaten.

weiße außenwerbung mit platz für werbung — распределительный щит, графика, клипарт, мультфильмы и символы

Weiße Außenwerbung mit Platz für Werbung

junger mann idee konzept auf tafel — распределительный щит stock-fotos und bilder — распределительный щит стоковых фотографий и изображений

U-Bahn-Werbung Leuchtkasten große leere Plakatwand Banner…

digitale leere anzeigetafel im fußballstadion mit laufstrecke im sportstadion im freien, werbung billboard led, leer weiß digital. — фото и изображения распределительного щита

Digitale leere Anzeigetafel im Fußballstadion mit Laufstrecke im…

das business-gear-konzept mit target-icon an der tafel — распределительный щит Stock-grafiken, -clipart, -cartoons und -symbole

Das Business-Gear-Konzept mit Target -Icon an der Tafel

markt forschung business-berichte über Laptop — распределительный щит Stock-fotos und Bilder

Markt Forschung business-Berichte über Laptop

großen formel auf tafel — распределительный щит stock-fotos und bilder

Großen Formel auf Tafel

Glücklich Interracial Paar Holding большой белый рекламный щит — распределительный щит фото и изображения

Glücklich Interracial Paar Holding Big White Рекламный щит am bahnhof — распределительный щит фото и фото

Zwei leere Werbetafeln am Bahnhof

zeichnung einer führenden ebene mit vielen Followern — распределительный щит сток фото и фото

Zeichnung einer führenden Ebene mit vielen Followern

из 100

Какова функция главного распределительного щита? — Официальный сайт TOSUNlux

Определение распределительной коробки «Распределительная коробка», также известная как распределительный шкаф, может быть общим термином для центра управления. Распределительная коробка может представлять собой распределительное устройство низкого напряжения, которое монтируется с распределительным устройством, приборами контроля активности, защитными устройствами и автономным оборудованием в чрезвычайно закрытом или полузакрытом металлическом шкафу или на экране в соответствии с требованиями электропроводки. Основные операции распределительной коробки

Квадрат основных функций «производство электроэнергии», «передача», «трансформатор», «распределение», причем первичным неизменно является производство электроэнергии, когда трансформатор, затем мощность. Как только высокое напряжение преобразуется в высокое напряжение, оно транспортируется во множество мест, и после того, как электрическое устройство напряжения шаг за шагом модифицируется до желаемого напряжения, и, в конечном итоге, до электрического оборудования, транспортируемого через распределительное устройство.

Распределительный блок может быть новым типом комплексного блока управления, объединяющего функции распределения, измерения, защиты, контроля и реактивной мощности. Как правило, он представляет собой распределительную коробку низкого напряжения, для которой требуется распределительное устройство, контрольно-измерительные приборы, защитные устройства и автономное оборудование, которые должны быть собраны в чрезвычайно закрытом или полузакрытом металлическом шкафу. В традиционной работе цепи подключаются или отключаются с помощью ручных или автоматических выключателей.

Удобен для управления и ремонта в случае неисправности. Распределительная коробка и распределительный шкаф, распределительный щит, распределительные ваучеры и т. д. представляют собой комплекты квадратных устройств, таких как выключатели и счетчики, которые устанавливаются централизованно. В общем, распределительная коробка имеет систему пластин из дерева и железа, в настоящее время там, где потребление электроэнергии является гигантским, железо гораздо полезнее.

Цель распределительной коробки: облегчить остановку, отправить мощность и остановку суждения, отправить силовые роли и так далее. Распределительная коробка состоит из выключателя, провода, кожуха, другой распределительной коробки и, кроме того, у нее другое внутреннее устройство. Основная цель распределительной коробки — модернизировать возможности, чтобы мощность предприятия была централизованной, а управление администратором.

Основные части распределительной коробки

(1) Полные компоненты: т. е. корпус распределительной коробки и связанные с ней принадлежности.

(2) Электрические элементы и связанные с ними принадлежности: т. е. воздушные выключатели и их необходимые принадлежности. Во-вторых, шкаф состоит из следующих частей:

Автоматические выключатели Автоматический выключатель: большая часть распределительного шкафа, есть воздушные выключатели квадратной формы. разрядный выключатель. двойные автоматические переключатели мощности используются ничем не примечательные. Воздушные выключатели, также называемые воздушными автоматическими выключателями, обычно активируют, выключают и пропускают номинальный рабочий ток, контакт, перегрузку и различные токи короткого замыкания в цепи превышения, а также способны к пространственному разрыву цепи для надежной защиты внутри. в случае перегрузки, контакта или пониженного напряжения в цепи и грузе.

Различные виды динамических и статических контактов и соприкосновения с стержнями автоматических выключателей рассчитаны на квадратную меру, однако тормозная способность автоматических выключателей является главной вещью. В настоящее время принцип ограничения тока с использованием надежной контактной структуры для ограничения тока короткого замыкания по высоте во время торможения дает понятный результат в отношении тормозной способности предохранителя и широко используется.

Принцип работы воздушных выключателей.

 Автоматический воздушный выключатель, также называемый предохранителем низкого напряжения, предназначен для активации и разгрузки цепей, а также на управляющих двигателях, которые иногда включаются. Его работа включает в себя несколько рабочих процедур выключателей, реле максимального тока, тепловых реле, реле потери напряжения и защиты от разрядки, и это очень важное защитное устройство в распределительных сетях низкого напряжения.

Автоматический воздушный выключатель широко используется благодаря многочисленным функциям защиты (перегрузка, короткое замыкание, защита от пониженного напряжения и т. д.), регулируемой цене срабатывания, высокой отключающей способности, простоте управления и безопасности.

Выключатель защиты от утечки

Концепция выключателя защиты от разрядки .  Основной функцией охранника разряда является подтверждение защиты анатомии путем срабатывания, когда кто-то кусает заряженное устройство; устройство защиты от разряда также сработает, если оборудование, использующее электричество, плохо изолировано и просочится в корпус, чтобы предотвратить прикосновение к человеческому телу от поражения электрическим током.

Принцип действия выгрузки   Защитный выключатель.

Гонадотропный гормон может представлять собой электрическое устройство с током нулевой последовательности, состоящее из сердечника из пермаллоя и вторичной обмотки, намотанной на сплошной сердечник в качестве элемента обнаружения. Первая обмотка электрического устройства тока нулевой последовательности образована из контактной секции и нейтрального проводника через сферическое отверстие. Задний выход электрического устройства состоит в том, что защита меняется. Работа защитного выключателя разряда.

(1) при возникновении разряда или замыкания на землю в электрических приборах или проводке способность отключается до того, как кто-либо прикоснется к ней.

 (2) как только анатомия коснется заряженных объектов, она прекратит действие способности, предоставляемой с интервалом 011 с, тем самым уменьшив степень вреда, причиняемого анатомии.

(3) Предотвращает сердечные приступы, вызванные электрическим разрядом.

Автоматический ввод резерва с двойным питанием

Автоматический переключатель питания с двойным питанием представляет собой вспомогательную систему автоматического переключения, обеспечивающую возможность обеспечения, после выхода из строя основной дороги, автоматический переключатель питания с двойным питанием механически переключается на вторую дорогу для обеспечения мощность на нагрузку, вторая дорога провал, двойное питание обеспечивает автоматический переключатель переключения механически переключается на основную дорогу

Заключение

 В наше время электроэнергия нужна везде, и поэтому распределительный щит является очень важной частью электрической системы, как высокого, так и низкого напряжения. Каждый должен понимать некоторую базовую информацию, чтобы избежать каких-либо чрезвычайных ситуаций. Это была сегодняшняя статья. Спасибо за чтение.



О нашей компании

TOSUNlux , компания, которая производит оборудование для распределения электроэнергии низкого напряжения, также является одной из ведущих компаний в индустрии освещения уже более 27 лет.

В 1994 году г-н Рональд Ли, председатель, начал работать в области электротехники низкого напряжения и постепенно основал TOSUN. За последние 27 лет TOSUN расширил бизнес и расширил сеть, сосредоточившись на бренде TOSUNlux. Сегодня TOSUN имеет профессиональную сеть, объединенную с несколькими компаниями и филиалами для производства, контроля качества, исследований и разработок продукции, продвижения бренда и международной торговли.

TOSUN постоянно стремится расширять и совершенствовать ассортимент продукции. Теперь у нас есть большой выбор электротехнической продукции, включая автоматические выключатели, выключатели, реле, контакторы, стабилизаторы, распределительные щиты, щитовые счетчики и другие устройства для распределения и управления электроэнергией. Что касается осветительных приборов, то существуют разнообразные светодиодные и люминесцентные лампы для бытового, коммерческого и промышленного использования.

Span Обзор интеллектуальной электрической панели: необходимая модернизация для вашего дома на солнечной энергии электрощит незаменим.

Фотография: Span

Купить сейчас в Span

Если вы покупаете что-то по ссылкам в наших историях, мы можем получить комиссию. Это помогает поддерживать нашу журналистику. Учить больше. Также рассмотрите возможность подписки на WIRED 9.0003

Рейтинг:

8/10

Обеспечивает беспрецедентную прозрачность энергопотребления и возможность его контроля. Почти необходимо, если у вас есть резервная батарея.

Ограничение в 32 контура означает, что в больших домах не будет идеальной видимости. Несовместимость связи с другими устройствами никогда не может быть полностью устранена. Дорогой.

В рамках моего недавно опубликованного годичного исследования энергоустойчивости, в котором я задокументировал свое стремление установить солнечную энергию и резервную батарею для питания моего дома, я выразил более чем небольшое разочарование в отношении некоторых аспектов процесса и результатов. . А именно: батарея может питать только небольшое количество «критических нагрузок». Изменить эти нагрузки невозможно, так как они зашиты. Приложение инвертора плохо отображает общее энергопотребление дома. А я особо не экономлю.

Вскоре после выхода статьи я получил интересное электронное письмо. Что, если бы решение всех (или, по крайней мере, большинства) этих проблем можно было бы найти в одной части электрической системы моего дома, которая не была модернизирована: в автоматическом выключателе?

Панель Span, управляемая приложением, заменяет любую электрическую панель, установленную в настоящее время в вашем доме.

Фотография: Span

Арч Рао — бывший глава инженерного отдела Tesla Energy, а сейчас он генеральный директор компании Span, которую он основал в 2018 году. Его компания производит один продукт: интеллектуальную электрическую панель, которая делает интеллект более эффективным. генерации и потребления всего вашего дома.

Электрические щиты принципиально не изменились с 1960-х годов, когда автоматические выключатели начали заменять предохранители. Это «тупая» технология, потому что они действительно созданы исключительно для безопасности. Если цепь перегружена, задача автоматического выключателя — отключить ее. Но в силе, которая течет туда и обратно по этим проводам, содержится тонна информации, и идея Span состоит в том, чтобы дать потребителям возможность захватывать и контролировать все это. Таким образом, Рао предложил установить панель Span в моем доме, чтобы я мог лично увидеть, чего мне не хватает, и решить те назойливые проблемы, о которых я упоминал ранее.

Интеллектуальная электрическая панель Span полностью заменяет существующий автоматический выключатель (включая любые панели критических нагрузок). Это большая (49 на 17 дюймов) металлическая коробка, которая значительно больше, чем любая домашняя электрическая панель, с которой я сталкивался, но гораздо более привлекательна, в комплекте с шикарной стеклянной дверью и подсветкой, которая автоматически включается при открытии двери. Внутри панели обычные столбцы пластиковых выключателей заполняют пространство, и каждую цепь по-прежнему можно включать и выключать вручную. Настоящий интеллект находится в мобильном приложении Span, но прежде чем я смог начать его использовать, мне нужно было установить панель.

Smartening Up

Световые полоски освещают внутреннюю часть корпуса, когда дверь открыта.

Фотография: Span

Как и следовало ожидать, модернизация электрощита в вашем доме не совсем простая задача. Span начинается с того, что вы фотографируете все свое электрическое оборудование, а затем обсуждаете процесс установки с представителем в видеочате. Оттуда выполняется посещение объекта, и установка планируется, если все выглядит хорошо. Мне назвали смету на установку от пяти до семи часов; мой дом большой, но с электричеством у нас довольно просто. Когда наступил назначенный день, монтажная бригада прибыла вовремя, готовая к работе. Естественно, в моем доме днем ​​не было электричества, но команда Спэна купила большие портативные аккумуляторы, чтобы я мог работать с роутером, холодильником и другими предметами первой необходимости. Они даже предложили мне пообедать, так как большую часть процесса мне нужно было находиться на месте, чтобы отвечать на вопросы о различных схемах и о том, как их настроить. В то время как установка заняла около девяти часов, команда была профессиональной и явно знающей, и через несколько дней Span отправила разнорабочего, чтобы залатать оставшиеся отверстия в гипсокартоне.

Умная электрическая панель Span

Оценка: 8/10

Купить в Span

Если вы покупаете что-то по ссылкам в наших историях, мы можем получить комиссию. Это помогает поддерживать нашу журналистику. Учить больше. Пожалуйста, также рассмотрите возможность подписки на WIRED

После короткого обучения мне оставалось только начать работать с системой напрямую. Мне не потребовалось много времени, чтобы понять, как много я потерял. Основной экран в приложении показывает, откуда поступает питание (солнечная батарея, аккумулятор или сеть) и куда оно направляется (в дом, обратно к батарее или обратно в сеть) в режиме реального времени. Оттуда легко развернуть и получить представление о (почти) каждой цепи в моем доме, подробно описав текущую потребляемую мощность каждой цепи и, с течением времени, сколько энергии потребляет каждая цепь.

Но такая информация — это только начало. Span также разработан, чтобы дать вам невероятный контроль над тем, как используется ваша батарея, позволяя вам классифицировать каждую цепь по трем уровням приоритета: «Обязательно», «Хорошо бы иметь» и «Не обязательно». Если отключается электропитание, ненужные цепи отключаются, приятные вещи работают до тех пор, пока батарея не достигнет 50-процентной емкости, а обязательные остаются включенными, пока батарея не разрядится. В моей старой установке схемы были либо обязательными, либо необязательными, и, что особенно важно, их нельзя было изменить. Теперь переключение цепей между этими тремя группами буквально выполняется методом перетаскивания в приложении.

Личный кабинет автора.

Span через Christopher Null

Почему это важно? Во время моей первоначальной установки батареи мой установщик предложил подключить вентилятор печи к резервному контуру, чтобы у нас могло продолжаться тепло, если отключится электричество. Это была хорошая идея, но вскоре я обнаружил, что эта схема потребляла так много энергии, что разрядила батарею менее чем за два часа — большая проблема, если электричество отключается, когда солнце не вышло для подзарядки. Но исправить это не было никакой возможности. Если питание отключалось, а я не спал, я начинал вручную полностью отключать эту цепь, чтобы батарея не разряжалась слишком быстро. Без Span мне пришлось бы нанять электрика, чтобы решить эту проблему. С Span исправить эту ошибку было тривиально. Еще одна приятная особенность: приложение предлагает оперативную оценку того, как долго будет работать батарея в случае сбоя, поэтому вы можете увидеть вероятный эффект изменений в ваших уровнях приоритета.

Кроме того, приоритеты резервного копирования имеют тенденцию меняться. Когда мы впервые установили нашу батарею, предпандемический распорядок означал, что я был единственным, кто работал из дома. Теперь моя жена и наш сын находятся здесь полный рабочий день, но их рабочие места изначально не были частью наших критических нагрузок. Что происходит, когда моя дочь возвращается из колледжа на лето? Или если мы переместим маршрутизатор? Или переделывать? С помощью Span легко менять приоритеты на лету, и я обнаружил, что с этим приходится возиться на удивление часто.

Что особенно здорово в Span, так это то, что без панели критической нагрузки весь дом может эффективно работать от батареи, по крайней мере, некоторое время. Причина для панели критической нагрузки отчасти заключается в том, что инвертор батареи может выдерживать только определенную силу тока — 23 ампера в моем случае, — но Span позволяет вам игнорировать это ограничение. Его встроенная логика гарантирует, что инвертор не будет перегружен, и он использует выбранные вами приоритеты для мягкого отключения цепей, если вы начинаете приближаться к пределу. На сегодняшний день я не испытал никаких перегрузок в своем тестировании.

Умная электрическая панель Span

Оценка: 8/10

Купить в Span

Если вы покупаете что-то по ссылкам в наших историях, мы можем получить комиссию. Это помогает поддерживать нашу журналистику. Учить больше. Пожалуйста, также рассмотрите возможность подписки на WIRED

Опять же, Span предоставляет подробную информацию обо всем этом, поэтому я знаю, сколько энергии потребляет игровой компьютер моего сына и Xbox (14 кВтч каждую неделю), и являются ли наши новые стиральная машина и сушилка больше. эффективнее, чем старые, которые они заменили (это не так). И хотя вы можете включать и выключать цепи с помощью физических выключателей, вы также можете делать это через приложение: если мой сын не выполняет свою работу по дому, я могу отключить электричество в его комнате, не вставая с дивана. Это воспитание, ребята.

Сила по цене

Есть ли что-нибудь, чего Span не может сделать ? Это не идеальная система, и стоит подумать о некоторых предостережениях.

Прежде всего (для меня) это ограничение физической цепи в поле Span. 32 цепи — это много, но 40, которые были у меня дома, означали, что количество цепей нужно было удвоить, по два выключателя на слот. В этом нет ничего опасного или необычного, но это означает, что приложение обрабатывает эти двойные схемы, как если бы они были одной комнатой. Это снижает как контроль, так и видимость — офис моей жены связан с почти пустой гостевой комнатой — и это приводит к длинным меткам цепей, которые трудно прочитать в приложении. Эту проблему можно смягчить, уделив особое внимание вашей настройке, но если Span не увеличит ограничение цепи на аппаратном уровне, это невозможно обойти. (Эта проблема усугублялась тем, что многие из моих схем были неправильно идентифицированы после первоначальной установки; я провел выходные, пытаясь выяснить, что к чему, и переименовал значительную часть схем в приложении, чтобы все исправить.)

Приоритизация цепей является ключевой функцией для домовладельцев с резервным питанием от батарей.

Span через Christopher Null

Еще одна большая проблема заключается в том, что связь между Span и моим инвертором не идеальна. Они разговаривают — между двумя устройствами должен быть проложен провод, — но Span не может управлять настройками инвертора. Я могу легко изменить , где направляется питание от батареи, но если я хочу изменить , когда работает от батареи и насколько она может разряжаться, я должен использовать приложение инвертора. Кроме того, поскольку больше нет панели критической нагрузки для питания батареи, приложение инвертора больше не сообщает правильно о потребляемой мощности. И два приложения, как правило, расходятся во мнениях, когда дело доходит до производства солнечной энергии: недавним днем ​​мой инвертор сказал, что я вырабатываю 2,3 кВт, а Span сказал, что это всего 1,8 кВт. На данный момент все это немного небрежно, но есть надежда, что обновления прошивки и настройки приложений (с обеих сторон) могут со временем улучшить ситуацию. Рао отмечает, что для Span разрабатывается множество новых функций, включая интеграцию с Alexa. Я с нетерпением жду возможности закрыть комнату моего сына с помощью голоса.

Наконец, давайте поговорим о цене. Вы, , знаете, , что это не будет дешево. Хотя стоимость варьируется в зависимости от сложности установки, Span говорит, что обычно она составляет от 6000 до 7500 долларов. Хорошей новостью является то, что если вы устанавливаете Span как часть обновления солнечной батареи, вы можете включить его в общую стоимость вашей установки, которая затем имеет право на федеральные налоговые льготы (подвижная цель, но 22 процента от общей стоимости). , на момент написания этой статьи).

Несмотря на некоторые мелкие недостатки, система мне нравится. Это давно ожидаемый, граничащий с гениальностью продукт, который способен встряхнуть определенно скучную, скучную отрасль и вернуть столь необходимый контроль в руки домовладельцев. Однако, если у вас нет системы резервного питания от батареи, ее полезность и ценность будут намного более ограниченными. Если вы просто хотите получить полное представление о вашем потреблении электроэнергии, дополнительные системы, такие как Emporia Energy и Sense, могут помочь вам в большей степени за гораздо меньшие деньги, хотя им не хватает функций управления.

Добавить комментарий

Ваш адрес email не будет опубликован.
