О том, как легко мастеровому человеку мечтать с 3D-ядром / Хабр

Как используется геометрическое 3D-ядро при разработке приложений для САПР, рассказывает Валерий Голованёв, инженер-аналитик и программист, разработчик приложений для КОМПАС-3D. С лирическим вступлением и глубоким погружением в мир механических передач.



Мастеровыми были мой прапрадед Ефим Степанович (пахарь, бондарь и столяр), мой прадед Трифон Ефимович (пахарь и плотник) и мой дед Михаил Трифонович (кузнец, плотник, столяр, бондарь). И я мастеровой человек. Инженер и столяр-плотник-любитель.

Любому мастеровому человеку сложно… Сложно без интересных задач, сложно, когда не хватает возможностей для их реализации. В характере настоящего мастерового человека ставить перед собой, порой кажущиеся мало выполнимыми, задачи и их реализовывать.

Когда шесть лет назад, летом 2012 года, я вернулся к своему детищу — библиотеке проектирования тел вращения КОМПАС-Shaft (сейчас приложение «Валы и механические передачи 3D» для КОМПАС-3D), то на печати своего ИП я изобразил пару коничек с круговым зубом.

В тот момент я только мечтал о том, что когда-нибудь смогу сделать их в 3D — это был скорее некий символ. С возрастом к знакам и символам судьбы относишься более внимательно… Цель была материализована!

С чего все началось? С желания! Очень хотелось дать конструктору настоящие 3D-модели механических передач, а не некие «подобия», чтобы можно было:

  1. Изготовить по 3D-модели зубчатое или червячное колесо, или звездочку. Или коничку с круговым зубом, или (о мечты…) гипоидную пару.
  2. Увидеть в 3D-сборке не условные «кракозюбры», а реальные модели.
  3. И далее… А почему, собственно, надо ориентироваться в механических передачах на возможности (ограничения) привычной технологии? Неправильно ущемлять конструкцию технологией. Надо делать правильные передачи с оптимальной 3D-геометрией активных рабочих поверхностей с точки зрения эксплуатации, а технология должна обеспечивать их изготовление. И такая технология, названная аддитивной, уже есть! Современные промышленные 3D-принтеры позволяют печатать металлом вполне нагруженные изделия, и эксперименты заходят далеко: уже скоро созданные аддитивным способом детали будут обыкновенным явлением в машиностроительном изделии, если не массовом, то в мелкосерийном – точно.

Прошло примерно три года и весной 2015-го я решился сделать средствами API КОМПАС настоящее червячное колесо. Принцип реализации в этой задаче мне был понятен давно: необходимо заметание инструментом тела заготовки, т. е. имитация механообработки в КОМПАС-3D. Не скажу, что это было легко. Делать вырез набором из многочисленных положений инструмента неверно и долго. Необходимо сформировать совокупность поверхностей положений инструмента и создать по ним огибающую поверхность выреза. Что в общем-то и получилось, но работало очень медленно.

Кроме того, необходимо было добавить реализма в процесс, т. е. учесть допуски при формировании 3D-геометрии. В общем, решив одну задачу, захотелось большего — большей точности, измерений зуба червячного колеса и формирования выносок в чертежах с профилем этого зуба (а вдруг технологи-инструментальщики захотят сделать измерительные шаблоны?). Кстати, в том же году на заводе «Казцинкмаш» по моим моделям изготовили две пары червячных колес, которые были успешно поставлены в рабочие узлы и получили положительный отзыв.

Идем дальше! Осенью 2015 года с подачи (или с пинка) Владимира Панченко, руководителя подразделения Приложения КОМПАС-3D, и под опекой Алексея Султанова я начал изучать программирование на ядре C3D, на математике которого построен КОМПАС-3D. Цель — получить свободу! И я ее получил. Меня больше не ограничивало количество выполняемых операций и процедур. Все происходило достаточно быстро. На выходе я имел тело – массив вырезов из заготовки червячного колеса. Ну а дальше все просто: булева операция и червячное колесо готово.


Николай Голованов, руководитель разработки C3D Labs

Некоторые приложения системы КОМПАС-3D, в том числе и приложение «Валы и механические передачи 3D», работают напрямую с геометрическим ядром C3D. Это позволяет разработчикам приложений более гибко подойти к решению своих задач за счет расширения функционала (работы с низкоуровневыми функциями) и приемов построения геометрических объектов.

Если вы пишите приложение для КОМПАС-3D и хотите использовать возможности C3D напрямую, имеет смысл обращаться к ядру, встроенному в сам КОМПАС-3D. У этого способа есть единственное ограничение: надо использовать только C++, так как именно на этом языке написан сам КОМПАС. Если же вы решили работать с отдельной копией ядра внутри собственного приложения, то вам будут доступны и C#, и, в некоторых случаях, JavaScript.

Далее последовали цилиндрички внешнего зацепления. Казалось бы, просто, а между тем в случае с косозубым колесом и операцией выреза по винту в КОМПАС-3D на API тоже строилось достаточно долго. Сейчас эти шестерни могут быть сформированы и с настоящей затыловкой.

Ну и в конце 2015 года стартовал процесс работы над коничками с круговым зубом.
Алгоритм к тому времени был проработан на API КОМПАС. Первые модели с не очень хорошей геометрией формировались до суток чистого времени. Здесь одним заметанием поверхностей не обошлось. Создавались обкатные конические передачи, и необходимо было сформировать колесо, обработав его прототипом зуборезной головки.

Потом по полученной 3D-геометрии сформировать и сохранить прототип инструмента для шестерни, со всего этого снять контролируемые размеры и передать в чертеж. Далее уже на шестерне, учитывая, что она получалась идеально обкатная, необходимо было локализовать контакт, т. е. обеспечить правильное положение и размер пятна контакта в передаче.

Сложная и очень интересная задача. Изредка и Николай Голованов со своей командой правили по моим замечаниям функционал C3D. Таким образом, мои конички оказались еще и хорошим тестом для ядра.


Николай Голованов, руководитель разработки C3D Labs

Недавно в геометрическом ядре C3D подверглись существенной переработке Loft-поверхности, построенные по сечениям. Именно они и были использованы для моделирования мест контакта зубчатых колес.

Конички по моим моделям изготавливались неоднократно на разных предприятиях и работают в реальных узлах. Отработан алгоритм локализации.

Но сложно остановиться было и на этом. Не устраивала меня такая локализация. Слишком сложно было ее обеспечивать. И уже весной 2018 года пришла мысль о более «простом» способе локализации. Собственно идея не моя, я подсмотрел ее в материалах фирмы Klingelnberg — у них это называется profile and lengthwise crowning.

Я это назвал «сделать зуб с холмиком», что и получилось. В каждом сечении профиля выреза был сделан его пересчет, и холмик удался. Коэффициенты локализации стали более простыми и понятными.

Кратко о результате: пятно контакта, а это совокупность мгновенных площадок контакта на зубе шестерни за один цикл ее поворота = 360/число зубьев шестерни, ТЕПЕРЬ ВСЕГДА находится по середине активной поверхности зуба (на вершине «холмика»), его размер составляет более 60% всей поверхности.

Что это дает:
  • передачи будут более долговечными и надежными
  • снизится шум в передаче
  • передача будет менее чувствительна к погрешностям монтажа.

Изготовить их, правда, пока получится только на ЧПУ, но в будущем подтянутся и аддитивные технологии.

Ну и под занавес… В этом году реализована передача-мечта, моя самая сложная на сегодня мечта-задача — гипоидные передачи. Многое, что пришлось сделать для этого… Шесть лет пути после возвращения к разработке САПР. Хотя на самом деле путь начался еще в 1991 году с заказного проекта по созданию ПО для расчета конических передач с круговым зубом.

Естественно, что зуб «холмиком» реализован и в них.


Владимир Панченко, руководитель дивизиона Приложения КОМПАС-3D, АСКОН

К использованию ядра в приложении «Валы и механические передачи» подтолкнул отзыв «Казцинкмаша». Для меня было очевидно, что строить можно быстрее, оставалось только убедить в этом Валерия. Отягчающем обстоятельством было то, что Валерий не любил C++, а использовать функции C3D в контексте КОМПАС-3D можно только на этом языке программирования. Пришлось делать макет, спасибо Алексею Султанову.

Простой перевод кода в лоб сразу дал ощутимый выигрыш по скорости: точная модель зуба червячного колеса построилась за 10 секунд. Червячное колесо строилось на API около часа.

Ну а дальше мастерство Валерия позволило создавать и конички с круговым зубом.
Вот так мы подняли проект «Валы и механические передачи» на совершенно новый уровень.


Из функционала ядра используются самые обычные операции: создать плоскость, построить эскиз/поверхность/пересечение поверхностей и т. д.

Для примера рассмотрим последовательность операций, необходимых для формирования 3D-модели выреза конического колеса с круговыми зубьями (именно колеса, а не шестерни):

  1. Формируем поверхности конусов — делительного конуса, конуса вершин и конуса впадин. Для этого на соответствующих расчетных расстояниях создаются плоскости и на них строятся эскизы окружностей расчетных диаметров, и уже по ним конусы.
  2. Строим точки центров делительного конуса и конуса впадин.
  3. Далее формируются касательная плоскость к конусу впадин (1) и плоскость по средней точке колеса во впадине (2). По пересечению плоскости (1) и плоскости XOY формируется ось пересечения (3), а по пересечению плоскости (2) и плоскости (1) формируется ось пересечения (4).
  4. На пересечении этих осей будет точка, через которую проходит вершина зуборезной головки.


  5. От этой точки, зная средний угол наклона зубьев (как раз в этой точке), мы рассчитываем центр зуборезной головки.
  6. Проекции полудуги зуборезной головки на конусы впадин (5) и делительный конус будут нашими направляющими. На этой направляющей (5) и будет построена базовая поверхность выреза (лофт по трем сечениям с расчетным профилем зуборезной головки).


  7. Далее, имея процедуру для выполнения подобной операции под разными углами качания зуборезной головки при обработке колеса, мы получаем массив поверхностей вырезов (6).


  8. После этого в достаточном количестве сечений (не менее 20) в нормальных плоскостях к направляющей (проекция полудуги зуборезной головки на делительный конус) будут получены совокупности линий пересечений массива поверхностей.


  9. Математическая обработка полученной совокупности линий пересечения позволит получить их огибающую, которая и будет одним из сечений реального выреза зуба колеса.


  10. По совокупности этих сечений вырезов и будет построен окончательный лофт — вырез зуба колеса.


  11. С полученной геометрии будут автоматически сняты (построен зуб, секущей плоскостью сделано сечение и по нему посчитано) контрольные размеры, сам профиль зуба, и все это передано в чертеж.


  12. Всё достаточно просто, правда в этом конкретном случае и без рассмотрения «небольших» скрытых от глаз читателей нюансов математических расчётов.

Что необходимо еще мастеровому в данном случае? Пространственное воображение, фантазия и умение мечтать в конце концов!


Владимир Панченко, руководитель дивизиона Приложения КОМПАС-3D, АСКОН

Что быстрее API КОМПАС-3D или C3D? Вопрос звучит парадоксально. C3D – это же геометрическое ядро КОМПАС-3D! Как работает ядро, так работает и КОМПАС-3D. Но при ближайшем рассмотрении, особенно в контексте прикладного разработчика, все встает на свои места.

Стандартная схема для разработчика выглядит так. Вызов функции API КОМПАС-3D приводит к добавлению объекта в модель документа, а дальше для создания геометрии идет обращение к C3D. Потом по цепочке, в обратном порядке, данные возвращаются обратно в API, и вот в руках разработчика интерфейс созданного объекта.

При этом на каждом шаге с данными что-то происходит: в API их пакуют в COM, в модели документа проверяют на правильность в текущем контексте, добавляют атрибуты и данные по отрисовке. Конечно, все эти действия оптимизированы и занимают очень мало времени. Если разработчику нужно получить цилиндрическую ступень вала, то он создает эскиз и операцию выдавливания в КОМПАС-3D – всего два объекта и два обращения по цепочке. Но ситуация в корне меняется в случае с геометрией для конической передачи с круговым зубом. Для этого нужно создать множество вспомогательных кривых, поверхностей (и все это не аналитические цилиндры и конусы, а NURBS-ы), их пересечений. Прокачивание данных начинает занимать уже существенное время. Ядро при этом будет в основном простаивать. Чтобы избежать временных потерь, взаимодействие с API и моделью документа сводится к минимуму – добавь операцию с телом и прими тело, которое смоделировано в C3D. Получаем один заход в C3D и оптимально на стеке создаем всю вспомогательную геометрию, пересекаем, что нужно, и получаем результат. Работает только ядро и работает очень быстро.

Валерий Голованёв, инженер-аналитик и программист, г. Курган, пос. Тёплый Стан.

5 шагов для заполнения основной надписи чертежа в Компас-3D

Александр Островный 06.02.2014 Уроки КОМПАС-3D 4

Основная надпись как часть оформления документа — специальный сложный объект КОМПАС-3D. В состав основной надписи может входить одна или несколько таблиц. Эти таблицы имеют только одно отличие от обычных таблиц. Оно заключается в том, что при создании таблицы основной надписи каждая ее ячейка должна быть специальным обра­зом настроена. Заполнение таблиц основной надписи в документе ничем не отличается от заполнения обычной таблицы.

Заполним основную надпись за 5 шагов:

1. Ручной ввод

1. Двойной клик левой кнопки мышки ( далее ЛКМ) на поле основной надписи;

2. Клик правой кнопкой мышки (далее ПКМ) на поле основной надписи ?

Заполнить основную надпись:

3. Через меню Вставка. Вставка ? Основная надпись.

Все эти способы подходят для единичных чертежей. В случае когда необходимо выпускать целый пакет документации но время на заполнение каждого штампа вручную нет, да и поговорка “Время — деньги” дает о себе знать. Воспользоваться другими методами:

2. Авторы и проверяющие за 5 кликов

Находим файл GRAPHIC. pmn который лежит по пути: C:\Program Files (x86)\ASCON\KOMPAS-3D V14\Sys В зависимости от разрядности вашей системы и версии Компаса путь может иметь другой вид.

Пример пути в Windows XP (x86): C:\Program Files\ASCON\KOMPAS-3D V10\Sys

В этом файле можно вписать всех причастных к выпуску документации людей, распределив их по группам.

Открываем его при помощи блокнота или другого текстового редактора и находим строчку MENU 12

Чтобы создать новую группу необходимо скопировать часть текста начиная с : POPUP «Разработчики» и до END.

Красным в кавычках подчеркнуто название группы, Синим выделены фамилии которые будут находится над разделительной линией, зеленым — под нею (разделение на ваше усмотрение). Фамилия с инициалами будут видны при выборе человека, Фамилия после вертикальной линии это то что будет добавлено в саму основную надпись.

После редактирования не забываем сохранить файл без переименования. Перезапускаем Компас 3D и в поле разработчика двойной клик ЛКМ и в появившемся меню наводя курсор на группу в выпадающем списке выбираем нужную нам фамилию. Обратите внимание что в поле будет выводится фамилия которую вы ввели после вертикальной линии.

Предыдущие способы подходят если вы не единственный пользователь Компас-3D на вашем рабочем месте.

3. Готовая надпись для нового документа

Теперь создадим основную надпись которая будет появляться при каждом создании нового документа. Для этого в меню Сервис выбираем пункт Библиотеки стилей, типов, оформлений и основных надписей ?Основные надписи.В открывшемся окне слева выбираем тип основной надписи (по умолчанию это Чертеж констр. Первый лист. ГОСТ 2.104-2006).

Что бы не заменить его своим оформлением жмем создать новый и соглашаемся с использованием в качестве шаблона тип выбранной нами надписи.

В следующем окне вводим имя вашего оформления (красным) номер (зеленым) при установленных всех библиотеках у вас должно быть 60-70 типов номеров, так что присваивайте номера начиная с 70. Так же можно отредактировать состав основной надписи если вам мешают какие то элементы оформления. В данном оформлении я удалил Инвентарные номера, Копировал и Справочные номера.

Жмем Главная таблица?Редактировать (бирюзовый цвет) попадаем в окно с одним штампом и заполняем поля разработчика и проверяющих а так же название организации, для примера я использовал логотип сайта в JPEG формате.

После жмем Файл ?Сохранить таблицу.

Закрываем все и снова идем в меню Сервис ? Библиотеки стилей, типов, оформлений и основных надписей ? Оформление чертежей и спецификаций. В открывшемся окне снова выбираем тип оформления чертежа и жмем Редактировать.

В следующем окне в строке Основная надпись выбираем созданный нами тип оформления и затем Ок.

Чтобы проверить проделанную нами работу достаточно просто создать новый документ.

Теперь всегда при создании нового документа будет выводится созданная нами рамка.

4. Масштаб

Чтобы не вводить вручную значение масштаба делаем двойной клик ЛКМ по значению масштаба и в представленном списке выбираем необходимый нам масштаб согласно ГОСТ 2.302-68.

5. Материал

В данном поле делаем двойной клик ЛКМ?Выбор материала и попадаем в окно Выбор объекта ? Добавить объект из справочника…

откроется Библиотека Материалы и Сортаменты в ней выбираем наиболее часто использованные нами материалы и жмем кнопку Добавить в избранное, под меню Вид. Сортамент добавляем через вкладку Материалы: открываем выпадающий список материала (шаг 1, зеленый) ? выбираем сортамент ? Типоразмер (шаг 2, красный) ? выделяем в предпросмотре и жмем добавить в избранное (шаг 3, черный). Или можно сразу выбрать тип сортамента и повторить предыдущие шаги начиная со второго.

Открываем Выбор материала? Добавить объект из избранного.

В дальнейшем чтобы не искать необходимый нам типоразмер выбранного нами сортамента, редактируем вручную значение типоразмера двойным кликом ЛКМ.

После того как завершили заполнение таблицы сохраняем написанное нажатием на специальную кнопку (левый нижний угол) или нажав комбинацию клавиш Ctrl + Enter.

Создав свой шаблон штампа вы уже экономите время на его заполнения, еще до начала работы.

Творческих вам успехов.



P.S. Для тех, кто хочет стать Мастером КОМПАС-3D! Новый обучающий видеокурс позволит вам легко и быстро освоить систему КОМПАС-3D с нуля до уровня опытного пользователя.

About Александр Островный

Инженер-конструктор, магистр машиностроения в области экологической безопасности автомобиля.

View all posts by Александр Островный →

Компас-3D

6 трюков для упрощения работы в ArchiCAD

Экспликация помещений. Ведомость отделки помещений

Прямо в яблочко. Почему ЦНИИТОЧМАШ выбрал КОМПАС-3D для проектирования вооружений

Прямо в яблочко

Почему ЦНИИТОЧМАШ выбрал КОМПАС-3D для проектирования вооружений

Вот парадокс: в том, что главное оружие человека — интеллект, легче всего убедиться, когда видишь, как создается вооружение. Подмосковный город Климовск легко может оспорить звание «кузницы русского оружия» у Тулы. Только это, пожалуй, еще и кузница инженерных идей. Именно здесь расположен Центральный научно-исследовательский институт точного машиностроения, где придумывают, конструируют, совершенствуют и испытывают десятки видов вооружений: стрелковое оружие и боеприпасы, полную боевую экипировку военнослужащих, минометные и артиллерийские системы, тренажеры-имитаторы, аппаратуру наведения высокоточного оружия… Наш лонгрид — о том, почему патрон важнее винтовки, как КОМПАС-3D облегчает жизнь изобретателям и что же такое импортозамещение с головы до пят.

ЦНИИТОЧМАШ — ведущее российское предприятие по разработке перспективных видов боевого вооружения. И речь идет не только о патронах, стрелковом и артиллерийском оружии или экипировке. Здесь рождаются целые программы вооружений, к реализации которых подключаются все отделы института, а затем и другие предприятия.

Разработка любого стрелкового оружия начинается с патрона, именно он задает тон (неудивительно, что слово патрон используется еще и для обозначения начальника, хозяина!). Изделие небольшое, но мало кто задумывается, чего стоит изготовить патрон. Технологи ЦНИИТОЧМАШ — а над патронами работают в основном технологи — решают самые разные задачи по совершенствованию боеприпасов: например, повысить бронебойность патронов или эффективность стрелкового оружия в условиях затрудненной видимости, разработать патроны для образцов специального оружия — подводного, бесшумного, антитеррористического. Кроме того, институт всегда славился тем, что здесь выпускались комплексы вооружений — патрон плюс оружие. Спецобразцы «Вал», «Винторез», пистолеты СР-1, СР-2, пулемет «Печенег» — все они разрабатывались каждый под свой патрон.

Продолжением вооружения является экипировка. Обыватель ошибается, полагая, что главная ее составляющая — одежда. Экипировка является высокотехнологичным и концептуально продуманным комплексом средств, необходимых для ведения боя и сохранения жизни бойца. ЦНИИТОЧМАШ разрабатывает функционально и конструктивно связанные между собой системы поражения, защиты, управления, жизне- и энергообеспечения: это и снаряжение, и средства навигации или предупреждения об опасности, и источники электропитания, и продовольствие, и, конечно, само стрелковое оружие, устройства прицеливания, гранатометные и огнеметные средства.

Сегодня институт является лидером в отрасли по разработке экипировки военнослужащего. В 2014 году были успешно завершены государственные испытания боевой экипировки «Ратник», так называемого «комплекта солдата будущего», головным разработчиком которого выступил ЦНИИТОЧМАШ.

Хотите узнать, как решить именно ваши задачи? Напишите нам.

Задать вопрос

Сегодня институт является лидером в отрасли по разработке экипировки военнослужащего. В 2014 году были успешно завершены государственные испытания боевой экипировки «Ратник», так называемого «комплекта солдата будущего», головным разработчиком которого выступил ЦНИИТОЧМАШ.

Одним из наиболее приоритетных для нашего института направлений является работа над боевой экипировкой второго поколения «Ратник». Всего в экипировке российского военнослужащего насчитывается более 70 элементов,которые взаимосвязаны и дополняют друг друга конструктивно и функционально, обеспечивая максимальную эффективность выполнения боевых задач. «Ратник» — это пример полного импортозамещения, здесь все, от электроники до одежды, придумано, спроектировано и сделано на территории России.

Денис Богданов

руководитель службы АСУ ЦНИИТОЧМАШ

Одним из передовых в ЦНИИТОЧМАШ считается артиллерийское направление. 25-й отдел института разрабатывает и производит управляемое артиллерийское вооружение и системы защиты от высокоточного оружия. «Знамя» отдела — система Нона, сочетающая в себе особенности гаубицы и миномета, а одна из последних знаковых разработок — установка Нона-М1, казнозарядный миномет, ориентированный на широчайшую номенклатуру боеприпасов. Вот сейчас отдел занимается созданием перспективной артиллерийской установки нового поколения, о которой мы, конечно, не расскажем.

В институте разрабатываются и стрелковые тренажеры для обучения и тренировок, в том числе стрельбе из оружия, созданного другими предприятиями. Тренажеры уникальны тем, что моделируют все процессы, происходящие во время выстрела — отдача, движение затворной рамы, летящие гильзы. После него реальная стрельба на полигоне не вызывает у бойца страха или каких-либо технических проблем. Кроме того, на тренажере отображаются все ошибки, допущенные стрелком. Создание такой техники возможно только благодаря огромной научной базе и опыту специалистов ЦНИИТОЧМАШ, которые с этим оружием работают, которые выдвигали к нему требования.

У ЦНИИТОЧМАШ есть еще одна важная особенность. На базе института создан Государственный демонстрационно-испытательный центр, где тестирование проходят опытные и серийные образцы боевого, служебного и гражданского стрелкового оружия и патронов. Полигон располагает ресурсами для климатических, виброударных, акустических, электромагнитных, термовакуумных испытаний. Та же экипировка «Ратник» была испытана в центре на реальных бойцах, с которых по ходу тестирования снимали медицинские показания. Вся эта мощная научно-техническая база используется не только для разработок самого ЦНИИТОЧМАШ — на испытания и сертификацию приезжают другие российские производители оружия и боеприпасов, свои испытания дронов здесь даже проводил Фонд перспективных исследований.

Такое многообразие действительно прогрессивных технологий, над которыми годами работают лучшие инженерные умы, впечатляет. И этот эффект усиливается, когда понимаешь, что и артиллерийские системы, и специальное и общевойсковое стрелковое оружие, и экипировка «Ратник» конструируются сегодня в системе КОМПАС. О том, как создается высокотехнологичное оружие, мы поговорили с ведущим инженером-разработчиком отдела артиллерийских разработок ЦНИИТОЧМАШ Дмитрием Мелиховым.

Дмитрий Мелихов

ведущий инженер-разработчик отдела артиллерийских разработок ЦНИИТОЧМАШ

«Сегодня технологии изготовления и проектирования артиллерийских систем уже не те, что были несколько десятилетий назад. Техника роботизируется, все стремятся к сокращению габаритов массы и стоимости машины. Меняются подходы к проектированию самих орудий. Если раньше боевое отделение проектировалось, исходя из конструкции орудия, то теперь орудия разрабатываются в контексте применения в конкретном боевом отделении, а это накладывает свои ограничения.

Другими стали и инструменты проектирования. Раньше инженер-компоновщик рисовал ворох калек (процесс сродни работе со слоями в фотошопе), на каждой отрисовывал приборы в определенном виде, масштабе. Теперь с помощью 3D можно на любом из этапов проектирования увидеть, как все будет в машине, продумать расположение органов управления, эргономику, к которой, кстати, в военной технике предъявляются очень жесткие требования. Да и вообще сложность реализации современных образцов бронетехники сегодня порой приближается к авиастроению.

Система Нона была создана в 70-х годах, тогда в башне машины содержалось порядка 10 основных электронных приборов. Следующая «реинкарнация» Ноны, самоходная гаубица/миномет Вена содержит уже до 20 основных приборов, и это исключая прицелы, командирские башенки и тому подобное. На современных самоходных артиллерийских орудиях количество приборов выросло уже до 40-50. Да что там говорить: если посмотреть на номенклатуру кабелей, которые мы используем, то плотность их переплетения такова, что, кажется, машина может обойтись и вовсе без брони! Системы навигации, связи, обеспечения стрельбы, механизмы — все это влияет на проектирование. В чертежной группе на изделие порой может доходить до 700 чертежей. Создавать такую технику в сжатые сроки без 3D-инструмента просто невозможно. И мы работаем в КОМПАС-3D.

Над большими сборками наши инженеры сейчас трудятся не обособленно, а коллективно, в контексте всей машины, используя среди прочего и компоновочную геометрию в КОМПАС-3D. Наше изделие состоит из ~8000 деталей вместе с крепежными элементами — держать такие вещи в памяти компьютера сложно. Конструктор получает габариты, присоединительные места, создается компоновочная геометрия. Особенно это актуально, когда над изделием работает более трех человек — у кого-то редукторы, у кого-то металлоконструкции, у кого-то пространственные механизмы, и все это надо втиснуть в ограниченные объемы. Тогда возможность использовать компоновочную геометрию выходит на первое место.

Еще один момент — требования к точности проектирования. Когда-то на Волгоградском тракторном заводе нам говорили, что минимальные зазоры в машине при размещении разнотипных механизмов должны быть не менее 10 мм, потому что на производстве сложно обеспечить стыковку ближе — начинается брак. Сейчас, работая в 3D, мы делаем настолько плотную набивку в приборном комплексе, что на стенках той же башни буквально нет живого места.

Не так давно у нас был жесткий цейтнот по сдаче опытного образца. Мы сделали 3D-сборку, получили чертежи, по ним быстро произвели сварку. И все собралось без доработок. Не обходимся мы и без приложений к КОМПАС-3D. Так, например, все наши машины оснащены пневмосистемами. Составляющие их трубки проходят по бортам, крыше машины, обходят силовые элементы. Раньше по месту прохождения пневматики просто наваривались бонки, и инженер каким-то образом пытался проложить трубки. Благодаря Трубопроводам 3D мы с первого раза можем сделать сложнейшую пневмоститему».

Есть вопросы или комментарии по внедрению продукта? Напишите нам!

Задать вопрос

Жизнь 3D-модели продолжается и после завершения проектирования. Команда Дмитрия отдает в производство чертежи, документацию и 3D-модели, это упрощает для конструкторов на производстве задачу по проектированию оснастки, отработки чертежей под данное производство, а в некоторых случаях облегчается сборка изделия. Используют модели и некоторые предприятия, с которыми ЦНИИТОЧМАШ работает по кооперации, — они изготавливают сложные детали, к которым делают управляющие программы для станков с ЧПУ. Кстати, миномет Нона-М1 был сдан заказчику впервые в истории института в соответствии с ГОСТом на электронные носители — в Минобороны хранится диск с полным набором электронной документации, выполненной в системе КОМПАС-3D.

«Помню, когда я учился в университете, отношение к КОМПАСу было как к обычной чертилке. Теперь все изменилось: если раньше наша команда использовала около 10% потенциала системы, то теперь мы выжимаем КОМПАС-3D на 80%, сразу появляется потребность и в справочниках, и приложениях, — добавляет Дмитрий Мелихов. — КОМПАС не стоял на месте, он стал инструментом, который может справиться с нашими задачами».

Встреча с легендой

Во время визита в ЦНИИТОЧМАШ нам повезло познакомиться с легендой отечественной оружейной школы, конструктором Петром Ивановичем Сердюковым. За 45 лет работы в институте Петр Иванович разработал более десятка уникальных образцов стрелкового оружия: среди них самозарядный пистолет СР-1 (он же пистолет Сердюкова), бесшумный автомат АС «Вал» и снайперская винтовка «Винторез».

Петр Иванович, почему вы выбрали профессию инженера и что привело вас в «ЦНИИТОЧМАШ»?

Мысль заниматься инженерной деятельностью родилась еще в школе. Когда нужно было выбирать, где продолжить обучение, оказалось, что во всех институтах надо сдавать иностранные языки. А у меня с ним было не очень хорошо. Товарищ рассказал, что в Москве есть институт, где язык не нужен, — физико-технический в Долгопрудном, и предложил поехать туда. Я сдал экзамен, но по конкурсу не прошел. На зачисление тогда приезжали представители других вузов — они забирали к себе хороших студентов. Так в 1963 году я попал в Тульский политехнический институт, на оружейный факультет. Моей дипломной работой был проект автомата новой конструкции. После окончания института я по распределению попал в ЦНИИТОЧМАШ, в отдел, который занимался стрелковым вооружением и средствами ближнего боя общевойскового и специального назначения, где мне повезло оказаться среди помощников заслуженного изобретателя РСФСР Сергея Гавриловича Симонова (создатель самозарядного карабина Симонова — прим.).

Как менялись со временем особенности самого процесса конструирования оружия?

Когда в нашем распоряжении еще не было специальных программ, приходилось сидеть за кульманом и мысленно представлять, как будет выглядеть и работать изделие. Детали порой бывают очень сложные — и их нужно сначала вообразить, а потом изобразить, нарисовать. Причем сделать это так, чтобы специалисты, которые будут воплощать твою задумку, могли понять, что перед ними вообще такое. Дальше решаешь проблемы при изготовлении, сборке образцов, начинаешь их отстреливать, проверять. Работа это весьма разнообразная, аналитическая. Начинается она с первой линией чертежа, а завершается при согласовании изделия с заводом. Для разработки одной сложной детали на кульмане требовалось порядка месяца. Современной молодежи, пожалуй, даже предположить сложно, каким сложным мог быть этот процесс!

Первые САПР позволяли делать прорисовки в 2D, но нарисовать целиком даже простейшую деталь было невозможно. К тому же масштабы кульмана больше экрана монитора, поэтому на кульмане было куда удобнее один вид состыковывать с другим. И только когда появились 3D-САПР, в использовании компьютера появился смысл. Он был не только в удобном получении чертежей и документации — когда делаешь сложную деталь на кульмане, сложно представить, что происходит внутри выборки, все упирается в то, что позволяет твоя фантазия. С 3D ты можешь взять деталь, разрезать ее и посмотреть — все видно. На компьютере проектирование происходит гораздо быстрее и продуманнее, и ты можешь без особых затрат проработать целый ряд вариантов.

Когда вы познакомились с КОМПАС-3D?

Помню, как ребята из Бауманки принесли «попробовать» первый трехмерный КОМПАС, V5.11 — он показался нам очень удобным. Я использую КОМПАС уже больше 10 лет. Мне очень нравится, что документация, чертежи — все по ГОСТам. А то, бывает, смотреть противно, как в других системах сделаны цифры, стрелочки.

Есть ли у проектирования стрелкового оружия какие-то инженерные тонкости?

Когда делаешь оружие, большую роль играют массо-весовые характеристики. Раньше, чтобы определить, сколько будет весить деталь, нужно было разделить ее на мелкие кусочки — это могло занять несколько месяцев. Еще более сложное дело — момент инерции. 3D-инструмент проводит точные расчеты нажатием одной кнопки. Благодаря САПР сокращается время и в разы повышается точность.

Петр Иванович, насколько новой является каждая последующая задача для изобретателя?

Все задачи — уникальные. Но, как говорится, лучшее оружие — то, которое еще не стреляло: нарисовано все замечательно, а когда приступаешь к испытаниям, может возникнуть целый ряд проблем. Так постепенно накапливается опыт, учишься на ошибках, в памяти сохраняешь то, на чем однажды попался, ну и, конечно, когда надо, обращаешься к прошлым разработкам.

Вы разработали массу уникальных конструктивных решений. Какое из них вызывает у вас особую профессиональную гордость?

Здесь сложно говорить о гордости. Мы делаем все классно, качественно, хорошо, но гордился ли, например, профессор Гильотен своим изобретением? Конструировать оружие — это просто необходимая работа.

Как начинающему специалисту стать хорошим инженером?

К нам приходят ребята с красными дипломами, а берутся за работу — ничего не получается. Так что многое зависит от самого человека. Здесь списать неоткуда, надо думать своей головой. Мы даем молодым сотрудникам сложные задачи, учим, помогаем пройти боевое крещение. Один парень как-то сказал мне: «Вот вы сразу дали мне делать винтовку, я ж ничего не знал, не понимал, что к чему! Но если бы не взялся — ничего бы и не получилось!». Так что надо просто брать и делать.

По мнению Дениса Богданова, руководителя службы АСУ, переход на любые ИТ-инструменты должен строиться по принципу: сначала люди, потом процессы, затем технологии. «На первом этапе мы стараемся изменить отношение к проектированию, донести, что чертить от руки долго и затратно, что САПР — не прихоть, не игрушка, а необходимость, — отмечает Денис. — Лень — все-таки двигатель прогресса. Раньше при разработке изделия надо было сначала побежать на склад, чтобы понять, какой есть материал, а сделав первые чертежи, сбегать еще и на производство, чтоб там оценили и посмотрели, что к чему. Теперь все гораздо проще — ты можешь отправить модель и связанные чертежи, получить их обратно с замечаниями, если нужны корректировки. Мы вынуждены работать как одно целое — это требование времени. Когда-то в ЦНИИТОЧМАШ был замкнутый цикл: заказ формировался и появлялся на свет внутри того или иного отдела. Сейчас проект идет от конструктора на производство, потом попадает на испытание. И поэтому нам жизненно необходимо единое ИТ-пространство».

Так как конструкторы института работают над опытными образцами техники, правки в изделие вносятся часто. Изменения в деталях приводят к изменению в чертежах, и количество вариантов, особенно если изделие сложное, растет в геометрической прогрессии. Поэтому инженерным подразделениям института важно иметь оперативный доступ ко всей информации и отслеживать актуальность изменений.

На момент подготовки статьи в ЦНИИТОЧМАШ проходил аудит возможностей использования систем ВЕРТИКАЛЬ и ЛОЦМАН:PLM — причем по-честному, вскрывали все слабые места. Число пользователей КОМПАС-3D продолжало расти: система интересна отделам, которые занимаются разработкой патронов, спецружей, спецупаковки. Производственники тоже готовы работать с 3D.

Перспективная цель ЦНИИТОЧМАШ — с помощью Комплекса ПО АСКОН обеспечить более грамотное управление изделием, связать отделы между собой и с производством, организовать цифровой инженерный документооборот, чтобы полный цикл от разработки до изготовления был реализован в единой информационной системе.

Текст: Екатерина Мошкина

Хотите узнать, как решить именно ваши задачи? Напишите нам.
Мы обсудим, какого эффекта для бизнеса вы сможете добиться вместе с АСКОН.

Задать вопрос

Поделиться в социальных сетях

Как не потеряться в лесу? Советы и правила поведения

Я здесь: Главная ›

Виртуальная школа

Здравоохранение

› Как не потеряться в лесу?

Здравоохранение

Лето — отличное время для прогулок на природе. Если ты любишь загородные поездки, а сбор грибов и ягод — непременная составляющая твоего летнего отдыха, обязательно читай следующие правила. Советы от Пустунчика помогут спасти твою жизнь, если ты вдруг заблудишься в лесу.

15 1150

Прогулка по лесу — незабываемое приключение. Свежий воздух, знакомство с дикой природой, поиск лесных деликатесов и пикник в кругу семьи дарят массу удовольствия, оставляя приятные воспоминания о летних каникулах.

Однако статистика неутешительна: ежегодно в лесах страны теряются сотни детей. Поэтому наш Пустунчик подготовил для тебя краткую инструкцию, как не заблудиться в лесу.

Предупрежден — значит вооружен. Как подготовиться к походу в лес?

1. Запомни! Никогда не иди в лес один, без взрослых, даже если местность тебе хорошо знакома. По словам спасателей, дети чаще всего теряются в нескольких километрах от дома. Однако недооценивать свои возможности не стоит: блуждая густыми зарослями, можно зайти глубоко в лес, попасть в болото или потревожить места обитания диких зверей, а это очень опасно.

2. Перед походом в лес изучи карту местности. Отметь на ней реки, дороги, поселки, железнодорожные станции, расположены неподалеку. Но главное — запомни, в какой стороне они находятся. Так ты легко сможешь выйти из леса. Посмотри прогноз погоды.

3. Перед тем, как отправиться на тихую охоту, позаботься о полном заряде мобильного телефона. В случае необходимости, ты всегда сможешь позвонить родным и сообщить приблизительное местонахождение.

GPS-трекеры, браслеты или наручные часы-няни тоже очень полезны. Эти приборы фиксируют координаты и отправляют их тебе с помощью SMS. Вместе с родителями поинтересуйся у своего оператора об услуге контроля местонахождения. На территории Украины такие предоставляют Kyivstar и Vodafone.

4. Загрузи на телефон специальное приложение-путеводитель, к примеру, Forest Navigator. Оно покажет на карте место твоего расположения и сориентирует в нужный момент. Часто в лесу отсутствует мобильная и интернет-связь, поэтому обрати внимание на те приложения, которые работают в режиме оффлайн, например, Maps.me.

Загрузи в Maps.me карту местности, куда отправляешься, и просто внеси в поиск адрес, название улицы, объекта — приложение найдет всё и проложит кратчайший маршрут.

4. Пожалуйста, не надевай в лес неприметную серо-зеленую или черную одежду. Отдай предпочтение ярким цветам! Так заблудившегося легче заметить во время поиска. Хорошо, если на одежде будут полоски, отражающие свет.

5. Компас — обязательная вещь для грибников и любителей лесных прогулок. Это надежный помощник, ведь работает абсолютно автономно, без батареи и спутниковой связи. Но приобрести компас — только половина дела, главное — научиться им пользоваться. Перед походом в лес обрати внимание, с какой стороны от дома он находится: если на севере, возвращаться следует на юг.

6. Уходя в лес, захвати с собой воду и легкий перекус, который не испортится в жаркий летний день. Оптимальный вариант — яблоко, груша.

Пригодится и яркий пакет для мусора — им можно укрыться во время дождя или ночевки в лесу.А свисток поможет дать знать о себе.

7. Даже если ты достаточно взрослый и иногда самостоятельно прогуливаешься у реки или по лесу, непременно скажи родителям, куда идешь и когда планируешь вернуться.

Правила поведения в лесу

1. Никогда не теряй из виду взрослых и не уходи далеко в лес. Не стоит шутить, прячась за деревья, и не отзываться на зов родных. Такая «игра» в прятки легко может превратиться в поисковую операцию.

2. Гуляя по лесу, оставляй для себя ориентиры: время от времени повязывай на деревьях яркие ленты, или просто тяни за собой палку — её след поможет тебе найти путь назад.

Если ты все же потерялся в лесу, без паники!

1. Позвони родителям и сообщи, что заблудился. Однако трезвонить родным сто раз подряд не нужно — береги заряд телефона. За ним тебя легче будет найти поисковой группе.

2. Если мобильный телефон разрядился, не бойся. Страх и паника могут только ухудшить положение. Лучше успокойся и прислушайся к окружающим звукам. Звук трактора на ближайшем поле, шум от близлежащей трассы помогут тебе выйти из леса. Если характерных звуков не слышно, оставайся на месте.

3. Обрати внимание на природные ориентиры. Муравейник обычно расположен с южной стороны, а мох растет с северной стороны дерева. Своеобразным компасом служат и ягоды. Из северной стороны ягоды зеленые, с южной — более спелые. Определить стороны света поможет и Солнце.

Если ночь застала тебя в лесу, не стоит отчаиваться, в темное время суток ориентироваться в лесу можно по Полярной звезде, которая всегда указывает на север. Правда, блуждать лесной чащей ночью — плохая идея, надежнее оставаться на месте и ждать помощи. Природные ориентиры лучше проверять на уроке географии или во время учений по спортивному ориентированию.

4. Вывести из леса может и тропинка. Однако не все тропы протоптаны людьми. Они могут быть созданы животными. Так что если ты прошел по лесной тропинке несколько десятков метров и не увидел ни одного объекта цивилизации (квартальный столб, лавочку) лучше вернуться назад тем же путем. Если ты устал и сел отдохнуть, повесь на дерево куртку или сумку. Возможно, тебя заметит прохожий грибник и поможет найти путь домой.

5. Взрослым, заблудившимся в лесу, спасатели рекомендуют двигаться вдоль линии электропередач, держаться дорожек, лесных троп, избегать рек и болот.

6. Даже если ты проголодался, ни в коем случае не ешь ни грибов, ни ягод. Не подходи к водоемам, не пей из них. Не влезай на дерево, это не поможет.

7. Если слышишь крики, шорох, звуки — стучи палкой по дереву, кричи, свисти. Отзываться обязательно. Лучше стучать палкой по дереву — этот звук распространяется гораздо дальше, чем голос.

8. Жди помощи и не бойся, что тебя обругают, — заблудиться может каждый. Тебя будут искать мама, папа, полиция, собаки, незнакомые люди и даже вертолёт. Кстати, если ты видишь, что летит вертолёт, помоги ему тебя заметить: выйди на открытое пространство, ляг, размахивай руками и ногами. Человека, который стоит, увидеть сложнее.

9. Если тебя по имени зовёт чужой человек, это тот, кто приехал специально тебя искать. Иди к нему, он будет очень рад тебя встретить, поможет быстрее выйти из леса и попасть к маме и папе.

Читай также:

  • Путешествие в страну дорожных знаков,
  • Первые шаги к здоровому образу жизни.

Заметили орфографическую ошибку? Выделите её мышкой и нажмите Ctrl+Enter

Другие материалы по теме

Нет результатов.

5 способов ускорить работу в КОМПАС-3D

Калин Стэнилэ 23.10.2013 Советы и Трюки, Уроки КОМПАС-3D 6

Работая в КОМПАС очень часто пользователь, тратит много времени на создание эскизов и 3D моделей там, где это можно осуществить за несколько минут.

Данная статья посвящена нескольким важным аспектам, упрощающим работу в данном программном пакете и, как следствие, позволяющим сократить время работы пользователя.

Настройка панели свойств

Очень часто при работе в КОМПАС у пользователя возникают проблемы в связи со свертыванием Панели свойств, которая находится внизу рабочего поля. В случае возникновения данную проблему можно решить следующим образом: в левом нижнем углу кликнуть правой кнопкой мыши на всплывающей панели и нажатием на «Свернуть» убрать галочку с него.

Настройка привязок

Сильно облегчает работу правильная настройка точек привязки.

Суть действия привязок заключается в следующем. Система анализирует объекты, ближайшие к текущему положению указателя, чтобы определить их характерные точки (например, конец или центр отрезка, центр окружности, точку пересечения двух линий и т. п.) и затем предоставить пользователю возможность зафиксировать указатель в одной из этих точек. Можно настроить параметры, по которым система будет искать характерные точки близлежащих объектов.

Применение привязок позволяет точно установить указатель в некоторую точку, причем не обязательно, чтобы координаты указателя в момент щелчка точно совпадали с координатами нужной точки.

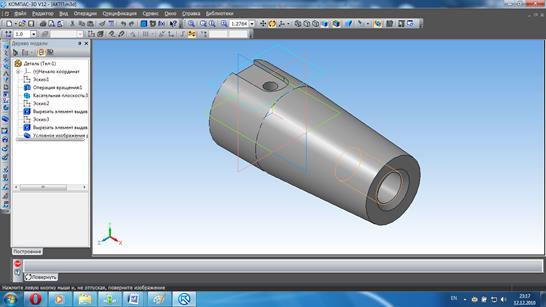

Использование вспомогательной геометрии

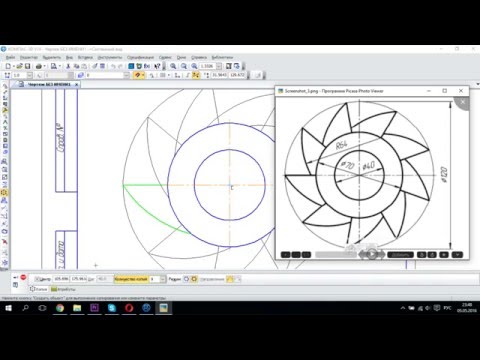

При рисовании эскизов использование вспомогательной геометрии необходимо для предварительных построений и для задания проекционных связей между видами. При печати вспомогательные прямые имеют стиль линии «Вспомогательная» (он не отображается при печати).

К вспомогательной геометрии можно обратится следующим образом:

1. Вкладка «Инструменты»

2. Компактная панель

Использование параметризации

Параметрическое построение отличается от обычного тем, что в нем хранится кроме информации о расположении и характеристиках геометрических объектов, еще и сведения о взаимосвязях между объектами и наложенных на них ограничениях.

Под взаимосвязью объектов подразумевается зависимость между параметрами нескольких объектов. При редактировании одного из взаимосвязанных параметров изменяются другие.

Примерами связей, наложенных на объекты являются параллельность и перпендикулярность отрезков, прямых, стрелок взгляда, равенство длин отрезков или радиусов окружностей. Взаимосвязанными параметрами параллельных прямых являются углы их наклона.

Зависимость между параметрами может быть и более сложной, чем равенство одного параметра другому. Например, возможно создание функций, определяющих отношение между параметрами нескольких объектов.

Под ограничением подразумевается зависимость между параметрами отдельного объекта (равенство параметра объекта константе или принадлежность параметра определенному числовому диапазону). Допускается только такое редактирование объекта, в результате которого не будут нарушены установленные зависимости, равенства и неравенства.

В качестве примеров ограничений наложенных на геометрические объекты, можно привести вертикальность и горизонтальность отрезков.

При редактировании параметризированных и ассоциативных объектов перестроение изображений происходит таким образом, что соблюдаются все наложенные на объекты ограничения и сохраняются связи между объектами.

На «Компактной панели» пиктограмма «параметризация» выглядит так:

Наглядно результат наложения ограничений выглядит так:

Использование библиотеки

КОМПАС содержит также Конструкторскую библиотеку и Библиотека крепежа

Конструкторская библиотека предназначена для работы с графическими документами и спецификациями. Включает в себя крепеж, детали трубопроводов, пружины, манжеты, прокат и детали к прокату, подшипники, конструктивные элементы (проточки, канавки, центровые отверстия и т.п.) и некоторые другие объекты.

Находится на панели инструментов

Довольно крупная библиотека, которая позволяет генерировать стандартные изделия, указав минимум размеров.

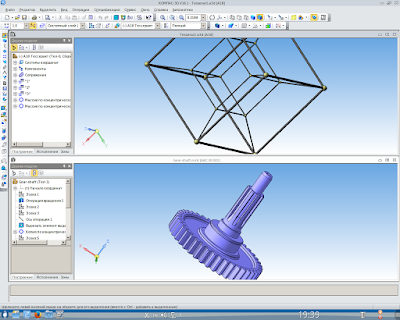

Также содержит модуль SHAFT 2D и SHAFT 3D которые позволяют генерировать валы и шестерни.



P.S. Для тех, кто хочет стать Мастером КОМПАС-3D! Новый обучающий видеокурс позволит вам легко и быстро освоить систему КОМПАС-3D с нуля до уровня опытного пользователя.

About Калин Стэнилэ

View all posts by Калин Стэнилэ →

Компас-3D

Команда «Найти и заменить» в AutoCAD

Как измерить площадь в AutoCAD — несколько штатных способов

Обзор первого планшета от HTC — Flyer

  • Барлық мақалалар
  • Гид покупателя
  • Sulpak компаниясының жаңалықтары
  • Техника жаңалықтары
  • Жаңа пікірлер
  • Техниканы таңдау бойынша кеңестер
  • Мультипісіргіштерге арналған рецептер
  • Рейтингтер





Вы давно этого ждали, и вот это свершилось! Первый планшет от компании HTC — Flyer уже  поступил в продажу. Быстрый, легкий и компактный планшет, на котором ты можешь играть в серьезные игры.
Летай по сети, где бы ты ни находился
Достаточно компактный и легкий для путешествий и деловых поездок, но в то же время удивительно мощный, планшет HTC Flyer с экраном 7 дюймов и супербыстрым процессором 1.5ГГц идеально подходит для того, чтобы побродить по сети, где бы ты ни находился — дома, в машине или в деловой поездке. А чтобы тебе было совсем комфортно, он поддерживает Adobe Flash, просмотр нескольких окон с возможностью изменения масштаба с помощью пальцев и быстрого поиска в Wikipedia, YouTube и на других ресурсах.
Веселье в 3D-формате
Больше не нужно метаться в поисках нужной тебе информации — все, что тебе нужно отобразится перед тобой в виде классной 3D-карусели. Фото, мультимедиа, погода, календарь, почта, контакты — все вращается на кончиках твоих пальцев, и ты можешь охватить все одним взглядом.


Вполне себе волшебная палочка

Волшебный стилус HTC Flyer способен преобразить все. С его помощью можно рисовать, чертить, писать, и даже ретушировать фотографии. Его можно использовать как маркер при чтении книги, а после завершения работы все выделенные фрагменты будут упорядочены. В HTC Flyer ты сможешь прикреплять к рабочим заметкам звуковые файлы или добавлять голосовую дорожку к своим рисункам. Работаешь ли ты или развлекаешься – это волшебное устройство для всей семьи.
HTC Sense
HTC Sense — новая концепция, которая ставит тебя в центр всего, просто делая так, чтобы всё в мире работало как следует.

Погода и Часы

Ты путешествуешь, а прогноз погоды и часовой пояс обновляются автоматически.

Настраиваемый рабочий экран

Добавь на каждый рабочий экран всё, что для тебя важно.

Friend Stream

Просматривай все обновления аккаунтов твоих друзей на Facebook, Flickr и Twitter на одном экране.

Удобство чтения и просмотра веб-сайтов

Когда ты масштабируешь страницу, размер и расположение текста автоматически меняются, чтобы отобразиться в максимально удобном для чтения виде.

Дай пищу уму

Бывает такое, что что-то из прочитанного вызывает особый интерес? Коснись и удерживай любое слово или фразу – автоматически запустится поиск в Wikipedia, Google, YouTube или в словаре.

Карты, которые не придется ждать

Масштабируй и прокручивай карты, как тебе угодно, с нулевой задержкой. Теперь, когда карты загружены прямо в телефон, тебе больше не придется ждать.

Карта – это удобно. А карта плюс компас – еще удобнее.

Тебе больше не придется колебаться в раздумьях перед поворотом! Функция местоположения карты со встроенным компасом всегда укажет тебе нужное направление, так что ты сможешь сориентироваться практически моментально.

Мобильный кинотеатр

Компактный и удобный в транспортировке, этот планшет достаточно велик, чтобы наполнить волшебством твои любимые фильмы. Благодаря яркому экрану с диагональю 7 дюймов и поддержке объемного звука SRS портативный планшет HTC Flyer может стать твоим личным кинотеатром, которым одинаково удобно пользоваться во время долгих поездок и коротких перерывов.

Измени свои представления о звуке

В этом устройстве впечатляет не только то, что можно увидеть. Два динамика HTC Flyer обеспечивают насыщенный и глубокий звук. Наслаждайся качественным звучанием с технологией виртуального объемного звука SRS WOW HD™.

Библиотека в карман

Толстые романы и изящные томики стихов можно оставить дома, ведь теперь у тебя в руках переносная библиотека классиков. Выбирай, читай, или даже отправляй фрагменты текста для поиска в словаре или на сайтах Wikipedia, Google и YouTube. Ты и твои близкие можете загружать книги прямо в HTC Flyer – теперь ваши любимые авторы будут с вами всегда и везде.
Работать с фотографиями теперь еще проще
Наша новая «кабинка фотографа» поможет вывести твои семейные фотографии на совершенно новый уровень. Памятные моменты твоей жизни станут еще интереснее, ведь теперь ты можешь выбирать объективы и эффекты. А когда снимок сделан – с помощью стилуса ты легко можешь подретушировать его, присвоить ему имя или превратить фотографию в поздравительную открытку.

Как пользоваться компасом [ПРОСТОЕ пошаговое руководство] — Greenbelly Meals

В этом посте мы покажем вам, как пользоваться компасом в различных ситуациях, чтобы вы могли легко ориентироваться в дикой природе. На самом деле, не имея ничего, кроме компаса и карты, вы сможете следить за азимутом в поле, находить свое местоположение на карте и достигать любого набора координат GPS.

Но прежде чем углубляться в каждый сценарий, давайте рассмотрим важный фактор, который будет влиять на то, как вы используете компас, — склонение.


Понимание склонения

Север не обязательно равен северу. Да, вы правильно прочитали. Склонение – это разница между  истинного севера  и магнитного севера  . Хм? Истинный север (его еще называют географическим севером) считается вершиной земного шара, где живет Санта. Магнитный север — это то место, куда указывает ваш компас. Эта разница называется «склонением»… и обычно ее необходимо рассчитать и учесть перед настройкой компаса.

Что вызывает склонение?

Из-за магнитных полей Земли существует несоответствие между магнитным севером, на который указывает компас, и севером, который вы найдете на карте, то есть склонением. В Соединенных Штатах склонение может достигать 20 градусов на восток на западном побережье и 20 градусов на запад на восточном побережье. Знание этого значения имеет важное значение, если вы пойдете не в том направлении, вы можете быстро отклониться от курса на несколько миль.

Каждое место на земном шаре имеет некоторую степень склонения. Единственным исключением является агоническая линия, соединяющая северный и южный магнитные полюса и имеющая нулевое склонение. Компасы внутри агонической линии будут указывать как на истинный север, так и на магнитный север одновременно.

Как найти склонение?

Всегда проверяйте текущее склонение для вашего региона, так как оно меняется из-за смещения северного магнитного полюса Земли. Вы можете найти свое склонение с помощью онлайн-инструментов. Вы также можете проверить недавнюю топографическую карту, на которой где-то должно быть напечатано склонение. Это будет выглядеть примерно так, как показано на диаграмме склонения справа.

Как определить истинный север с помощью компаса?

Большинство компасов, но не все, имеют регулировку склонения. Вы можете установить компас для склонения области, в которой вы используете компас. После того, как вы установите склонение, вам не нужно беспокоиться об этом, пока вы не измените свое местоположение. У каждого производителя свой способ регулировки склонения. Некоторые компасы используют небольшой винт, который регулирует циферблат, в то время как другие компасы требуют, чтобы вы нажали и повернули циферблат, чтобы установить правильное склонение. Вам нужно будет обратиться к руководству производителя для вашей конкретной модели.

Недорогие компасы не имеют настройки склонения, так что вы не можете установить ее и забыть. Математика станет вашим лучшим другом с этими нерегулируемыми компасами. Вы должны выполнить корректировку вручную, добавляя или вычитая величину склонения.

В США склонение колеблется от -20 (например, Мэн) до 20 градусов (например, Сиэтл).


Как пользоваться компасом

На первый взгляд компас может показаться очень сложным — разные цвета, цифры, линии, идущие во всех направлениях… Однако в этом уроке мы будем ссылаться только на семь элементов. — ориентирующая стрелка, индексная линия, «сарай», магнитные стрелки, вращающийся безель или корпус, подшипники и ориентирующие линии.

Каждый из них будет объяснен по мере продвижения.


СЦЕНАРИЙ A

У вас есть азимут, которому нужно следовать

В этом сценарии мы пытаемся выяснить, в каком направлении двигаться, если задан конкретный азимут (например, «следовать азимуту 78°»). .. или «направиться на юго-запад»).

Что такое подшипник?

Прежде чем мы начнем, важно понять, что такое подшипник и как он обычно выражается.   Проще говоря, азимут — это направление, в котором вы должны двигаться, указанное компасом. Это может быть выражено в градусах или с использованием сторон света:

  • Стороны света:  Есть четыре основных стороны света — Север, Юг, Восток, Запад. Каждое из них можно использовать в сочетании друг с другом для обозначения промежуточных направлений, таких как «Северо-Запад» или «Восток-Юго-Восток» (так называемые «межкардинальные направления »).
  • Градусы:  В то время как стороны света отлично подходят для указания общих направлений, градусы являются более конкретными и точными. Например, вместо того, чтобы говорить «идти на юго-запад», вы могли бы сказать кому-нибудь идти по курсу 210 градусов. Градусы варьируются от 0 до 360 градусов и отмечаются на компасе по часовой стрелке, обычно с шагом 2 градуса или меньше.

Как следить за азимутом, шаг за шагом:

1. Если вам нужна абсолютная точность, установите склонение на компасе (см. выше).

2. Поверните безель (также известный как корпус ) так, чтобы указательная линия указывала направление, по которому вы хотите следовать, в данном случае 78°. Индексная линия — это небольшая линия, расположенная в верхней части вращающегося безеля, обведенная красным на анимации ниже.

3. Держа компас перед собой, повернуться всем телом до тех пор, пока красная магнитная стрелка не укажет на север на компасе (т.е. пеленг 0°) или пока «красный не окажется в сарае». Часто «сарай» изображают двумя маленькими метками на фоне компаса. Мы обвели его белым цветом на анимации ниже.

4. Направление, в котором сейчас указывает ваш компас, соответствует азимуту, которому вам нужно следовать. Начните идти, следуя стрелке в верхней части опорной плиты. Во время прогулки следите за тем, чтобы в сарае оставался красный цвет.


СЦЕНАРИЙ B

У вас есть карта, и вам нужно определить, где вы находитесь

В этом сценарии мы собираемся найти наше положение, сообщая пеленги двух или трех ориентиров на карте — процесс, известный как триангуляция.

1. Установите склонение на компасе (см. выше).

2. Начните с наведения компаса на известный ориентир, который можно легко найти на карте, например вершину.

3. Удерживая компас на одном уровне с землей и направив его на ориентир, поворачивайте вращающийся безель компаса до тех пор, пока северная магнитная стрелка не совпадет с 0° на компасе (или «красный цвет в сарае»). Вы только что зафиксировали азимут ориентира, который вы можете прочитать в верхней части вращающегося корпуса, прямо под индексной линией.

4. Пришло время вытащить карту. Найдите ориентир на карте и совместите один из длинных краев компаса (левый или правый) с его положением, как показано ниже.

5. Затем поверните весь компас (не безель) до тех пор, пока маркеры севера и юга на компасе не совместятся с севером и югом на карте. Вы заметите несколько линий на фоне вашего компаса. Их можно использовать, чтобы получить правильное выравнивание.

6. Затем просто проведите линию вдоль края компаса, начиная с ориентира и двигаясь назад, в направлении, противоположном стрелке ориентации (расположенной в верхней части компаса). Эта линия представляет вас и то, где вы сейчас находитесь.

7. Выберите другой ориентир, который вы сможете увидеть с того места, где вы находитесь, и определить его на карте. Для большей точности выберите ориентир, который находится не менее чем в 20 градусах от предыдущего.

8. Повторите шаги с 1 по 5

9. Пересечение двух нарисованных вами линий соответствует вашему положению на карте (примерно).

10. (необязательно) Для большей точности вы можете повторить процесс с третьим ориентиром. Три линии образуют небольшой треугольник, и ваше положение будет где-то в его границах.


СЦЕНАРИЙ C

У вас есть координаты, которые вам нужны, чтобы добраться до

В этом сценарии мы сначала будем использовать GPS-координаты, чтобы указать пункт назначения на топографической карте. Затем, основываясь на нашем текущем местоположении, мы узнаем, по какому направлению нам нужно следовать, чтобы добраться туда.

1. Установите склонение компаса (см. выше).

2. Используя координаты, найдите место назначения на карте. Если вы не знаете, как это сделать, посмотрите этот видеоурок 9.0017 . Примечание. На всех картах не указаны широта и долгота. Для выполнения этого сценария вам понадобится карта, в которой они указаны.

3. Поместите компас на карту и выровняйте его край так, чтобы он соединял ваше местоположение с точкой, указанной на шаге 2 (если вы не знаете, где находитесь, сначала выполните сценарий B). Ориентирующая стрелка всегда должна указывать не туда, где вы находитесь, а в сторону пункта назначения. Ориентирующая стрелка расположена в верхней части компаса опорной плиты; это указывает путь, которому вы должны следовать.

4. Вращайте безель компаса до тех пор, пока север и юг на компасе не совпадут с севером и югом на карте. Используйте «ориентирующие линии» (перпендикулярные линии на фоне безеля) для большей точности.

5. Прочтите отметку в градусах, указанную в верхней части компаса, прямо под индексной линией. Это азимут, по которому вам нужно следовать, чтобы добраться до пункта назначения (если вы не знаете, как следовать по азимуту, просмотрите сценарий А).


Различные типы компасов

Потребителям доступно несколько различных типов компасов. Хотя у каждого типа есть свои плюсы и минусы, в этом посте мы сосредоточимся исключительно на том, как использовать базовый компас.

Базовые компасы (также известные как компас для спортивного ориентирования)

Поскольку компас используется для ориентирования, он предназначен для использования с картой. Он имеет прозрачное прямоугольное пластиковое основание, позволяющее видеть особенности карты при использовании компаса. Он также имеет линейку для измерения расстояний по карте и увеличительное стекло для чтения мелкого шрифта и топографических особенностей. Некоторые компасы даже имеют светящиеся компоненты для использования в ночное время. Компасы с опорной плитой превосходно определяют ваше местоположение и вычисляют азимут с помощью карты. Поскольку у них нет прицельного механизма, базовый компас труднее использовать при ходьбе по азимуту.

Линзовые компасы (также известные как военные)

Линзовый компас, также известный как военный компас, является одним из самых точных компасов, которые можно использовать для ходьбы. Он состоит из трех основных частей: крышки, основания и линзы для чтения. Крышка защищает компас и имеет визирную проволоку, помогающую видеть объект на расстоянии, а в основании находится циферблат и компоненты магнитного компаса. На базе также есть петля для большого пальца, чтобы компас был устойчив, пока вы его держите. Вы смотрите через линзу для чтения, когда совмещаете объект с линией взгляда. Линзовый компас предназначен для ходьбы по азимуту и ​​менее полезен при работе с картой, поскольку не имеет прямого края.

Карманные компасы

Карманные компасы существуют уже много веков. Это небольшой круглый компас с откидной крышкой на циферблате. Как следует из названия, этот тип компаса достаточно мал, чтобы поместиться в вашем кармане. Карманные компасы часто изготавливаются дешево, поэтому они не работают так же хорошо, как базовый или линзовый компас. Хотя они хорошо работают для пеленга, карманный компас не очень полезен при чтении карты.

Кнопочные компасы

Кнопочный компас, вероятно, самый распространенный компас, потому что он прикреплен ко всему. Они маленькие и очень дешевые. Вы увидите их прикрепленными к цепочкам для ключей, вплетенными в браслеты из паракорда и прикрепленными к средствам выживания массового производства. Кнопки компаса не точны, легко ломаются и легко теряются. Их следует использовать только в качестве игрушки или новинки, а не в качестве инструмента наземной навигации.

Типы компасов (слева направо): базовый, линзовый, карманный и пуговичный


Рекомендации по выбору компаса

При выборе компаса необходимо учитывать несколько особенностей

Регулируемое склонение: Регулируемое склонение позволяет быстро и легко изменять склонение компаса. Если вы остаетесь в одном, то вам не нужна эта функция. Если вы путешествуете, возможность изменить склонение в каждом месте — огромный бонус.

Увеличительное стекло: Увеличительное стекло позволяет просматривать мелкие элементы топографической карты. Возможно, вам не понадобится увеличительное стекло, чтобы определить озеро, но полезно читать высоту, контурные линии, болота и другие мелкие элементы на карте.

Светятся в темноте: Светящиеся элементы встречаются на циферблате и иногда на линии прицеливания. Эта функция звучит легкомысленно, пока вам не понадобится сверяться с картой и компасом ночью.

Клинометр: Клинометр позволяет измерять высоту высоких объектов, на которые обычно невозможно взобраться.

Петля для большого пальца:  Имеющаяся на линзовом компасе петля для большого пальца используется для стабилизации компаса, чтобы вы могли получать максимально точные показания.


© Derwin Lau


Рекомендуемые модели

У вас еще нет компаса? Вот три популярных, простых и легких варианта на выбор:

Brunton Truarc 3

  • Вес: 1,1 унции
  • Регулировка склонения: да
  • Цена: $16

SUUNTO A-10

  • Вес: 1,12 унции
  • Регулировка склонения: да
  • Цена: $14,50

Стартер Silva 1-2-3

  • Вес: 1,44 унции
  • Регулировка склонения: да
  • Цена: $14

Включите JavaScript для просмотра комментариев с помощью Disqus.

Как работает компас?

СОЦИАЛЬНЫЕ ИССЛЕДОВАНИЯ — Исследователи

Задумывались ли вы когда-нибудь…

  • Как работает компас?
  • Куда указывает компас?
  • Чем магнитный север отличается от истинного севера?
Метки:

Просмотреть все метки

  • компас,
  • Дэниел Бун,
  • склонение,
  • направление,
  • земля,
  • экспедиция,
  • проводник,
  • граница,
  • географический,
  • Глобальная система позиционирования,
  • GPS,
  • изобретение,
  • Льюис и Кларк, 9 лет0071
  • местоположение,
  • магнит,
  • навигация,
  • игла
  • ,
  • Север,
  • Северный полюс,
  • Университет штата Орегон,
  • восток,
  • спутник
  • ,
  • наука,
  • Сибирь,
  • технология,
  • истинный север



Представьте, что вы исследователь далекого прошлого. Возможно, вы соотечественник Дэниела Буна или участник экспедиции Льюиса и Кларка. Вы собираетесь покинуть свой речной лагерь и отправиться в густые леса на поиски того, что лежит на западе.

Как только вы проберетесь под густую крону деревьев, вы быстро потеряете реку из виду. Вы также теряете из виду близлежащие ориентиры, такие как горы, через которые вы только что прошли. Вскоре вы будете окружены деревьями, и вас будет легко развернуть.

Вы отвечаете за то, чтобы вести всех в правильном направлении, но как вы можете быть уверены, что направление правильное? Если бы это был современный день, вы могли бы вытащить свое портативное устройство Глобальной системы позиционирования (GPS) и позволить спутникам, вращающимся вокруг Земли, определить ваше точное местоположение.
