Кт3102Ем. КТ3102ЕМ: Характеристики и применение универсального биполярного транзистора

Что представляет собой транзистор КТ3102ЕМ. Каковы его основные параметры и области применения. Как правильно подключить КТ3102ЕМ в схему. Чем отличается от других транзисторов серии КТ3102.

Содержание

Общая характеристика транзистора КТ3102ЕМ

КТ3102ЕМ — это кремниевый эпитаксиально-планарный биполярный транзистор структуры n-p-n. Он относится к семейству универсальных маломощных транзисторов серии КТ3102, широко применяемых в различной радиоэлектронной аппаратуре.

Основные особенности КТ3102ЕМ:

Структура n-p-n
Максимальное напряжение коллектор-эмиттер: 20 В
Максимальный ток коллектора: 200 мА
Максимальная рассеиваемая мощность: 250 мВт
Коэффициент усиления по току: 400-1000
Граничная частота усиления: не менее 150 МГц
Низкий уровень шумов

Транзистор выпускается в пластмассовом корпусе КТ-26 (аналог ТО-92) с гибкими выводами. На корпусе имеется белая метка для обозначения вывода эмиттера.

Области применения КТ3102ЕМ

Благодаря своим универсальным характеристикам, КТ3102ЕМ находит применение во многих областях электроники:

Низкочастотные усилители звуковых сигналов
Предварительные усилители
Импульсные схемы и генераторы
Переключающие и коммутирующие устройства
Стабилизаторы напряжения
Источники питания
Измерительная аппаратура
Системы автоматики и управления

Широкий диапазон рабочих частот (до сотен МГц) позволяет использовать КТ3102ЕМ как в низкочастотных, так и в высокочастотных схемах. Низкий уровень шумов делает его подходящим для малошумящих усилителей.

Основные электрические параметры КТ3102ЕМ

Рассмотрим подробнее ключевые характеристики транзистора КТ3102ЕМ:

Максимальное напряжение коллектор-база: 20 В
Максимальное напряжение коллектор-эмиттер: 20 В
Максимальное напряжение эмиттер-база: 5 В
Максимальный постоянный ток коллектора: 200 мА

Максимальный импульсный ток коллектора: 250 мА
Максимальная рассеиваемая мощность коллектора: 250 мВт
Статический коэффициент передачи тока: 400-1000
Граничная частота коэффициента передачи тока: не менее 150 МГц
Емкость коллекторного перехода: не более 6 пФ
Коэффициент шума: не более 4 дБ

Эти параметры определяют возможности применения транзистора в различных схемах. Высокий коэффициент усиления и низкий уровень шумов делают КТ3102ЕМ отличным выбором для малосигнальных усилителей.

Особенности включения КТ3102ЕМ в схему

При использовании КТ3102ЕМ в электронных схемах следует учитывать несколько важных моментов:

Правильное подключение выводов:
- Вывод 1 — эмиттер
- Вывод 2 — база
- Вывод 3 — коллектор
Соблюдение максимально допустимых напряжений и токов

Обеспечение адекватного теплоотвода при работе на больших токах
Использование защитных цепей для предотвращения пробоя при работе с индуктивной нагрузкой

Правильное включение транзистора позволит максимально эффективно использовать его возможности и избежать выхода из строя.

Сравнение КТ3102ЕМ с другими транзисторами серии КТ3102

Серия КТ3102 включает несколько модификаций транзисторов с различными параметрами. Рассмотрим, чем отличается КТ3102ЕМ от других представителей серии:

Параметр	КТ3102ЕМ	КТ3102АМ	КТ3102ГМ
Макс. напряжение коллектор-эмиттер	20 В	50 В	20 В
Коэффициент усиления по току	400-1000	100-250	400-1000
Коэффициент шума	4 дБ	10 дБ	10 дБ

Как видно, КТ3102ЕМ отличается более низким допустимым напряжением, но имеет лучшие шумовые характеристики по сравнению с КТ3102АМ. От КТ3102ГМ он отличается меньшим коэффициентом шума при схожих остальных параметрах.

Преимущества использования КТ3102ЕМ

Транзистор КТ3102ЕМ обладает рядом преимуществ, делающих его популярным выбором для многих применений:

Высокий коэффициент усиления по току (400-1000)
Низкий уровень шумов (не более 4 дБ)
Широкий диапазон рабочих частот (до сотен МГц)
Универсальность применения
Доступность и низкая стоимость
Хорошая повторяемость параметров
Совместимость с другими транзисторами серии КТ3102

Эти факторы делают КТ3102ЕМ отличным выбором для широкого спектра электронных устройств, от любительских конструкций до профессиональной аппаратуры.

Типовые схемы применения КТ3102ЕМ

Рассмотрим несколько типовых схем, в которых часто используется транзистор КТ3102ЕМ:

Усилитель низкой частоты

В этой схеме КТ3102ЕМ используется в качестве усилительного элемента для звуковых сигналов. Схема обеспечивает усиление по напряжению около 20-30 дБ при хорошей линейности.

Ключевой каскад

КТ3102ЕМ эффективно работает в ключевом режиме, обеспечивая быстрое переключение нагрузки. Такая схема может использоваться для управления реле, светодиодами или другими нагрузками.

Генератор прямоугольных импульсов

Благодаря высокой граничной частоте, КТ3102ЕМ хорошо подходит для построения генераторов. В этой схеме транзистор работает в режиме насыщения-отсечки, формируя прямоугольные импульсы.

Эти примеры демонстрируют универсальность применения КТ3102ЕМ в различных электронных устройствах.

Заменители КТ3102ЕМ

В случае отсутствия КТ3102ЕМ, его можно заменить аналогичными транзисторами. Рассмотрим возможные варианты замены:

КТ3102А, КТ3102Б, КТ3102В — отечественные аналоги с близкими характеристиками

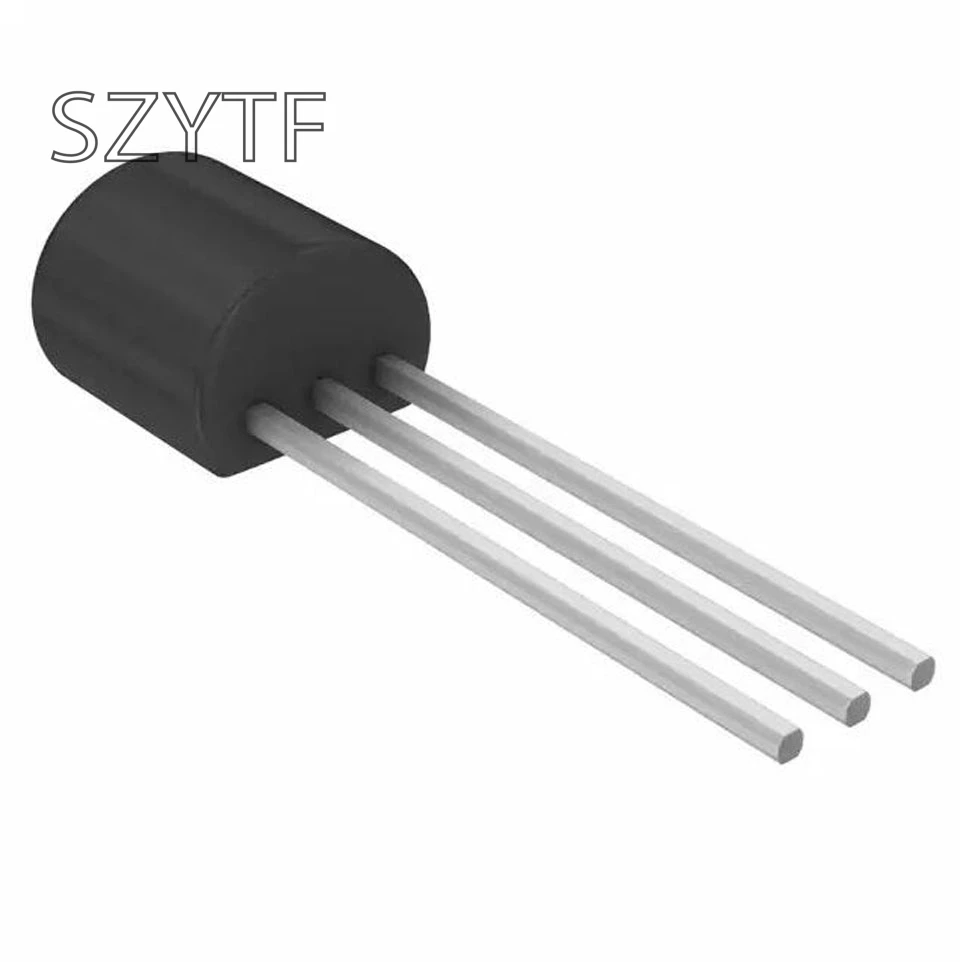

BC547, BC548 — популярные зарубежные аналоги
2N3904 — широко распространенный американский аналог
S8050 — китайский аналог с похожими параметрами

При замене следует учитывать различия в параметрах и корпусах транзисторов. В некоторых случаях может потребоваться небольшая корректировка схемы для оптимальной работы с заменителем.

Транзистор КТ3102ЕМ

Срок доставки:

5 — 15 дней

Цена:

По запросу

Транзистор КТ3102ЕМ n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в низкочастотных устройствах аппаратуры широкого применения с малым уровнем шумов и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Номер технических условий

аАО.336.122 ТУ / 03

Корпусное исполнение

пластмассовый корпус КТ-26 (ТО-92)

Назначение выводов
Вывод	Назначение
№1	Эмиттер
№2	База
№3	Коллектор

Основные электрические параметры КТ3102
Параметры	Обозначение	Ед. измер	Режимы измерения	Min	Max
Обратный ток коллектора	Iкбо	нА	Uкб=Uкб max,Iэ=0	—	15-50
Обратный ток эмиттера	Iэбo	мкА	Uэб=5B	—	10
Статический коэффициент передачи тока	h31Е		Uкб= 5B, Iэ= 2мA f=50Гц	100	1000
Емкость коллекторного перехода	Cк	пФ	Uкб= 5B, f=10MГц	—	6,0
Модуль коэффициента передачи тока на высокой частоте КТ3102АМ,БМ,ВМ,ГМ,ЖМ,ИМ,КМ КТ3102ДМ,ЕМ	/h 21Е/	—	Uкб= 5B, Iэ=10мA f=100МГц	2 3	— —
Коэффициент шума	Кш	—	Uкэ= 5В, Iк=0,2мА	—	4,0
Постоянная времени цепи обратной связи	к *	пс	Uкб= 5B, Iэ=10мА, f= 30МГц	—	100

Значения предельно допустимых электрических режимов эксплуатации КТ3102
Параметры	Обозначение	Ед. измер.	Значение
Напряжение коллектор-база	Uкб max	В	20-50
Напряжение коллектор-эмиттер (Rбэ=10кОм)	Uкэr max	В	20-50
Напряжение эмиттер-база	Uэб max	В	5
Постоянный ток коллектора	Iк max	мА	200
Импульсный ток коллектора (tu 500)	Iк, и max	мА	250
Рассеиваемая мощность коллектора	Pк max	мВт	250
Температура перехода	Tj	C	125

Классификация КТ3102
Классификация	Uкб max, В	Uкэr max, В	h31e	Iкбо,		Кш, дБ
Классификация	Uкб max, В	Uкэr max, В	h31e	нА	Uкб, В	Кш, дБ
КТ3102АМ	50	50	100-250	50	50	10
КТ3102БМ	50	50	200-500	50	50	10
КТ3102ВМ	30	30	200-500	15	30	10
КТ3102ГМ	20	20	400-1000	15	20	10
КТ3102ДМ	30	30	200-500	15	30	4
КТ3102ЕМ	20	20	400-1000	15	20	4
КТ3102ЖМ	50	50	100-250	50	50	—
КТ3102ИМ	50	50	200-500	50	50	—
КТ3102КМ	20	30	200-500	15	30	—

Биполярный транзистор КТ3102ЕМ — описание, параметры и цоколевка

RadioLibs. ru

Справочник
Аудио и видео обзоры
Объявления

Главная /
Биполярные транзисторы /
Транзистор КТ3102ЕМ

Описание транзистора КТ3102ЕМ

Транзистор КТ3102ЕМ кремниевый эпитаксиально-планарный структура n-p-n универсальный.
Предназначен для применения в низкочастотных устройствах с малым уровнем шумов, переключающих, усилительных и генераторных устройствах средней и высокой частоты.
Выпускается в пластмассовом корпусе с гибкими выводами, на торце корпуса наносится белая метка. Тип прибора указывается в этикетке.
Масса транзистора в пластмассовом корпусе не более 0,3 г.

Цоколевка и размеры транзистора КТ3102ЕМ

Характеристики транзистора КТ3102ЕМ

Структура	n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база	20 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер	20 В
Максимально допустимый постоянный(импульсный) ток коллектора	100(200) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода(с теплоотводом)	0,25 Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером	400-1000
Обратный ток коллектора
Граничная частота коэффициента передачи тока в схеме с общим эмиттером	=>150 МГц
Коэффициент шума транзистора
