Основные характеристики и параметры транзистора КТ646

Транзистор КТ646 представляет собой кремниевый биполярный эпитаксиально-планарный высокочастотный быстродействующий NPN-транзистор. Его основные параметры:

Структура: NPN
Максимальное напряжение коллектор-эмиттер: 40 В
Максимальный ток коллектора: 1 А
Рассеиваемая мощность: 1 Вт
Граничная частота коэффициента передачи тока: 250 МГц
Статический коэффициент передачи тока: 150
Корпус: KT-27 (TO-126)

КТ646 выпускается в нескольких модификациях (А, Б, В), отличающихся некоторыми параметрами. Наиболее распространена модификация КТ646Б.

Область применения и назначение транзистора КТ646

Транзистор КТ646 предназначен для широкого применения в радиоэлектронной аппаратуре, в том числе:

В приемоусилительных схемах
В оперативных и постоянных запоминающих устройствах
В управляющих вычислительных комплексах
В схемах коммутации и управления
В усилителях мощности низкой частоты

Благодаря сочетанию высокой граничной частоты и значительного допустимого тока коллектора, КТ646 нашел широкое применение в качестве универсального транзистора для различных аналоговых и цифровых схем.

Принцип работы биполярного транзистора

Биполярный транзистор, к которым относится КТ646, работает за счет управления потоком носителей заряда между эмиттером и коллектором с помощью тока базы. Основные принципы его работы:

Эмиттерный переход смещен в прямом направлении, коллекторный — в обратном
Ток базы инжектирует носители заряда в базу

Большая часть инжектированных носителей достигает коллектора, создавая ток коллектора
Небольшое изменение тока базы вызывает значительное изменение тока коллектора

Коэффициент усиления по току β (h21э) показывает, во сколько раз ток коллектора больше тока базы при фиксированном напряжении коллектор-эмиттер. Для КТ646Б он составляет 150.

Схемы включения транзистора КТ646

Существует три основные схемы включения биполярных транзисторов:

1. С общим эмиттером (ОЭ)

Наиболее распространенная схема. Обеспечивает усиление как по току, так и по напряжению. Имеет среднее входное и выходное сопротивление.

2. С общей базой (ОБ)

Не дает усиления по току, но обеспечивает хорошее усиление по напряжению. Имеет низкое входное и высокое выходное сопротивление.

3. С общим коллектором (ОК)

Эмиттерный повторитель. Обеспечивает усиление по току, но не по напряжению. Имеет высокое входное и низкое выходное сопротивление.

Выбор схемы включения зависит от конкретного применения транзистора в устройстве.

Отличия КТ646 от других транзисторов

КТ646 имеет ряд особенностей по сравнению с другими транзисторами:

Высокая граничная частота (250 МГц) при значительном допустимом токе (1 А)
Хорошее сочетание частотных и мощностных параметров
Универсальность применения в аналоговых и цифровых схемах
Доступность и низкая стоимость
Наличие импортных аналогов (например, 2SC496)

Это делает КТ646 популярным выбором для широкого спектра радиолюбительских и промышленных применений, где требуется недорогой универсальный транзистор средней мощности.

Проверка и тестирование транзистора КТ646

Для проверки исправности КТ646 можно использовать следующие методы:

Прозвонка переходов мультиметром в режиме «диод»
Измерение статического коэффициента передачи тока (h21э)

Проверка остаточного напряжения коллектор-эмиттер
Измерение токов утечки переходов

При проверке важно соблюдать меры предосторожности для защиты транзистора от повреждения статическим электричеством. Точные значения параметров можно измерить только на специальных транзисторных тестерах.

Особенности монтажа и эксплуатации КТ646

При работе с транзистором КТ646 следует учитывать ряд важных моментов:

Чувствительность к статическому электричеству — необходимо соблюдать меры защиты
Необходимость теплоотвода при работе на больших токах
Соблюдение предельно допустимых режимов эксплуатации
Правильное подключение выводов (цоколевка указана в документации)
Использование защитных цепей в схемах с индуктивной нагрузкой

При соблюдении этих требований транзистор КТ646 обеспечивает надежную и стабильную работу в различных электронных устройствах.

Транзистор КТ646А

В корзину

Описание и характеристики
Отзывы(0)
Инструкция

Кремниевые биполярные эпитаксиально-планарные высокочастотные быстродействующие N-P-N транзисторы КТ646А предназначены для использования в приемоусилительных схемах, оперативных и постоянных запоминающих устройствах, управляющих вычислительных комплексах и другой радиоэлектронной аппаратуре широкого применения.

Обозначение технических условий

аАО.336.334 ТУ

Особенности

Диапазон рабочих температур: — 45 до + 85 С

Корпусное исполнение

пластмассовый корпус КТ-27 (ТО-126)

Назначение выводов
Вывод	Назначение
№1	Эмиттер
№2	Коллектор
№3	База

Основные электрические параметры КТ646 при Токр. среды плюс 25 С
Параметры	Обозначение	Ед. изм.	Режимы измерения	Min	Max
Обратный ток коллектора	IКБО	мкА	UКБ = 60 В	—	10
КТ646А					10
КТ646А
Статический коэффициент передачи тока	h31э		f = 50 Гц UКБ = 5 B, IЭ = 200 мА	40	200
КТ646А					200
КТ646А
Напряжение насыщения коллектор-эмиттер	UКЭ (нас)	В	IК = 500 мA, IБ = 50 мА	—	0,85
КТ646А				—	0,85
КТ646А
Время рассасывания — КТ646А	tрас	нс	IК= 150 мА, IБ1 = IБ2 = 15 мА, tи 50	—	60
Напряжение насыщения база — эмиттер	UБЭ(нас)	В	IК = 500 мА, IБ = 50 мA	—	1,2
Емкость коллекторного перехода*	CК	пФ	UКБ= 10 B, IЭ = 0, f = 107 Гц	—	10
Емкость эмиттерного перехода*	СЭ	пФ	UЭБ = 0 B, f = 107 Гц	—	80
Обратный ток эмиттера	IЭБО	мкА	UЭБО = 4,0 B	—	10

* Справочные параметры

Значения предельно допустимых электрических режимов эксплуатации КТ646
Параметры	Обозначение	Единица измерения	Значение
Параметры	Обозначение	Единица измерения	А	Б	В
Напряжение коллектор-эмиттер	UКЭ max	В	60	40	40
Напряжение эмиттер-база	UЭБ max	В	4,0	4,0	4,0
Напряжение коллектор-база	UКБ max	В	60	40	40
Постоянный ток коллектора	IК max	мА	1000	1000	1000
Температура перехода	TПЕР	C	150	150	150

Отзывы

Транзистор КТ646 —

Драгоценные металлы в транзисторе КТ646 согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов.

Содержание драгоценных металлов в транзисторе КТ646.
Золото: 0.0035054 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Примечание: .

Если у вас есть интересная информация о транзисторе КТ646 сообщите ее нам мы самостоятельно разместим ее на сайте.

Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора,

Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор,

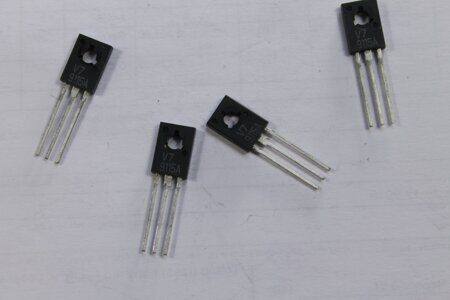

Фото транзистора марки КТ646:

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия «перпендикулярного» току электрического поля, создаваемого напряжением на затворе.

Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных).

Схемы включения полевых транзисторов

Так же, как и биполярные транзисторы, полевые транзисторы могут иметь три схемы включения: с общим истоком, с общим стоком и с общим затвором. Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а).

Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется.

Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем. Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.

Справочные данные на транзисторы (DataSheet) КТ646 включая его характеристики:

Актуальные Даташиты (datasheets) транзисторов — Схемы радиоаппаратуры:

Транзистор доступное описание принципа работы.

Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто.
В общем, транзистор можно сравнить с управляемым вентилем, где крохотным усилием мы управляем мощнейшим потоком. Чуть повернул рукоятку и тонны дерьма умчались по трубам, открыл посильней и вот уже все вокруг захлебнулось в нечистотах. Т.е. выход пропорционален входу умноженному на какую то величину. Этой величиной является коэффициент усиления.

Делятся эти устройства на полевые и биполярные.
В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.

Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны.
Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.

В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа.
