КТ805АМ, КТ805БМ, КТ805А, КТ805Б, КТ805ВМ
Транзисторы кремниевые эпитаксиальные n-p-n переключательные низкочастотные мощные: КТ805АМ, КТ805БМ, КТ805А, КТ805Б, КТ805ВМ. Предназначены для применения в схемах выходных каскадов строчной развёртки телевизоров, систем зажигания двигателей внутреннего сгорания.
Транзисторы КТ805А, КТ805Б выпускаются в металлостеклянном корпусе с жёсткими выводами.

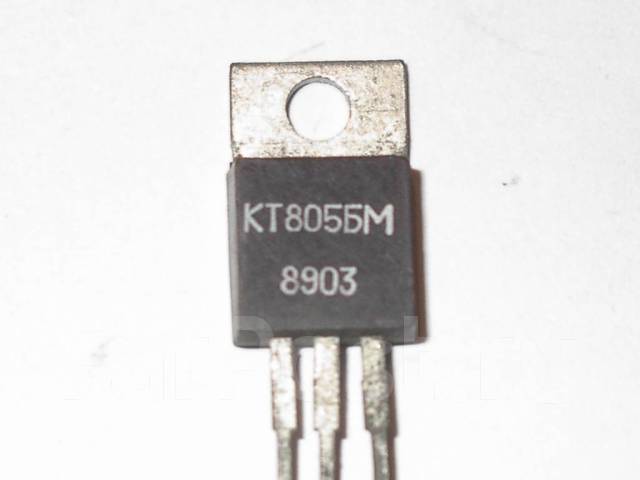

Транзисторы КТ805АМ, КТ805БМ, КТ805ВМ выпускаются в пластмассовом корпусе с гибкими выводами.
Масса транзистора в металлостеклянном корпусе не более 24 грамма, в пластмассовом не более 2,5 грамма.
Чертёж транзистора КТ805АМ, КТ805БМ, КТ805А, КТ805Б, КТ805ВМ
Электрические параметры.
| Напряжение насыщения коллектор-эмиттер при IК=5 А, IБ=0,5 А | |
| КТ805А, КТ805АМ, не более | 2,5 В |
| КТ805Б, КТ805БМ, не более | 5 В |
| IК=2 А, IБ=0,2 А КТ805ВМ, не более | 2,5 В |
| Напряжение насыщения база-эмиттер при IК=5 А, IБ=0,5 А | |
| КТ805А, КТ805АМ, не более | 2,5 В |
| КТ805Б, КТ805БМ, КТ805ВМ, не более | 5 В |
| Статический коэффициент передачи тока в схеме с общим эмиттером при UКЭ=10 В, IК=2 А, не менее | |
| при Т=24,85°С | 15 |
| при Т=-60,15°С | 5 |
| Граничная частота коэффициента передачи тока в схеме с общим эмиттером при UКЭ=10 В, IК=1 А, не менее | 20 МГц |
| Импульсный обратный ток коллектора при RБЭ=10 Ом, при Т=24,85°С и 99,85°С, не более | |
| КТ805А, КТ805АМ при UКЭ=160 В | 60 мА |
| КТ805Б, КТ805БМ, КТ805ВМ при UКЭ=135 В | 70 мА |
| Обратный ток эмиттера при UЭБ=5 В, не более | 100 мА |
Предельные эксплуатационные данные.
| Импульсное напряжение коллектор-эмиттер при τи≤500 мс, τφ≥15 мс, RБЭ≤10 Ом | |
| КТ805А, КТ805АМ | 160 В |
| КТ805Б, КТ805БМ, КТ805ВМ | 135 В |
| Постоянное напряжение эмиттер-база | 5 В |
| Постоянный ток коллектора | 5 А |
| Импульсный ток коллектора при τи≤200 мс и Q=1,5 | 8 А |
| Постоянный ток базы | 2 А |
| Импульсный ток базы при τи≤20 мс | 2,5 А |
| Средняя рассеиваемая мощность | |
| при Тк≤49,85°С | 30 Вт |
| при Тк=99,85°С | 15 Вт |
| Тепловое сопротивление переход-корпус | 3,3 К/Вт |
| Температура перехода | 149,85°С |
| Температура окружающей среды | От -60,15 до Тк=99,85°С |
Примечания.
1. Для КТ805А, КТ805АМ в схемах строчной развёртки телевизоров допускается UКЭ и=180 В при Тк≤69,85°С, τи≤15 мкс. При повышении температуры до 149,85°С UКЭ и
2. При температуре корпуса от 49,85 до 99,85°С рассеиваемая мощность коллектора, Вт, рассчитывается по формуле:
PКмакс=(423-Тк)RТп к.
3. Пайку выводов транзисторов в металлостеклянном корпусе следует производить в течение не более 10 секунд. Температура пайки не должна превышать 259,85°С.
Пайку выводов транзисторов в пластмассовом корпусе разрешается производить на расстоянии не менее 5 мм от корпуса транзистора.
При монтаже транзисторов в схему допускается одноразовый изгиб их выводов на расстоянии не менее 2,5 мм от корпуса под углом 90° с радиусом изгиба не менее 0,8 мм. При этом должны приниматься меры исключающие возможность передачи усилий на корпус.
Изгиб в плоскости выводов не допускается.
Зависимость статического коэффициента передачи тока от тока коллектора и зависимость модуля коэффициента передачи тока от частоты
Зависимость статического коэффициента передачи тока от тока коллектора и зависимость модуля коэффициента передачи тока от частоты.
Зависимость статического коэффициента передачи тока от температуры и зависимость относительного максимально допустимого напряжения коллектор-эмиттер от сопротивления эмиттер-база
Зависимость статического коэффициента передачи тока от температуры и зависимость относительного максимально допустимого напряжения коллектор-эмиттер от сопротивления эмиттер-база.
