Кт815Г технические характеристики. Технические характеристики и применение транзистора КТ815Г — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Каковы основные параметры и области применения биполярного транзистора КТ815Г. Какие особенности имеет данный транзистор. Как правильно использовать КТ815Г в электронных схемах. Какие есть аналоги у этого транзистора.

Содержание

Общие сведения о транзисторе КТ815Г

КТ815Г — это кремниевый биполярный транзистор n-p-n структуры средней мощности. Он относится к семейству транзисторов КТ815, которые широко применяются в различных электронных устройствах. Основные характеристики КТ815Г:

Структура: n-p-n
Материал: кремний
Мощность: средняя (до 10 Вт)
Максимальное напряжение коллектор-эмиттер: 100 В
Максимальный ток коллектора: 1,5 А
Коэффициент усиления по току: 30-120

Транзистор КТ815Г изготавливается по эпитаксиально-планарной технологии, что обеспечивает его высокую надежность и стабильность параметров. Он выпускается в металлическом корпусе КТ-27 (TO-126) или пластиковом корпусе КТ-89 (DPAK).

Основные технические характеристики КТ815Г

Рассмотрим подробнее ключевые параметры транзистора КТ815Г:

Максимальное напряжение коллектор-эмиттер: 100 В
Максимальное напряжение коллектор-база: 100 В
Максимальное напряжение эмиттер-база: 5 В
Максимальный постоянный ток коллектора: 1,5 А
Максимальный импульсный ток коллектора: 3 А
Максимальная рассеиваемая мощность: 10 Вт (с теплоотводом)
Коэффициент усиления по току: 30-120
Граничная частота коэффициента передачи тока: 3 МГц
Емкость коллекторного перехода: 60 пФ
Температурный диапазон: -40…+150°C

Важно отметить, что приведенные значения являются предельно допустимыми. При практическом применении рекомендуется использовать КТ815Г в режимах, не превышающих 70-80% от максимальных параметров для обеспечения надежной работы.

Особенности и преимущества транзистора КТ815Г

Транзистор КТ815Г обладает рядом особенностей, которые определяют его широкое применение:

Высокая надежность благодаря эпитаксиально-планарной технологии
Хорошие частотные свойства (граничная частота 3 МГц)
Низкий уровень шумов
Высокий коэффициент усиления по току
Возможность работы при высоких температурах (до 150°C)
Доступность и невысокая стоимость

Эти характеристики делают КТ815Г универсальным транзистором, подходящим для широкого спектра применений в электронике.

Области применения транзистора КТ815Г

Благодаря своим характеристикам, КТ815Г находит применение во многих областях электроники:

Усилители мощности звуковой частоты
Импульсные источники питания
Преобразователи напряжения
Драйверы светодиодов
Схемы управления двигателями
Ключевые и коммутационные схемы
Стабилизаторы напряжения

Электронные регуляторы

КТ815Г часто используется в паре с комплементарным p-n-p транзистором КТ814Г для построения двухтактных усилительных каскадов.

Правила использования транзистора КТ815Г в схемах

При работе с транзистором КТ815Г следует учитывать некоторые особенности:

Не превышать максимально допустимые параметры, особенно по току и напряжению
Обеспечивать эффективный теплоотвод при работе на высокой мощности
Учитывать разброс параметров и при необходимости производить отбор транзисторов
Использовать защитные цепи для предотвращения пробоя при работе с индуктивной нагрузкой
Правильно выбирать режим работы транзистора (активный, ключевой) в зависимости от применения

Соблюдение этих правил позволит обеспечить надежную и долговременную работу устройств с применением КТ815Г.

Цоколевка и корпуса транзистора КТ815Г

Транзистор КТ815Г выпускается в двух основных типах корпусов:

Металлический корпус КТ-27 (TO-126):
- Вывод 1 (слева) — база
- Вывод 2 (центр) — коллектор
- Вывод 3 (справа) — эмиттер
Пластиковый корпус КТ-89 (DPAK):
- Вывод 1 — база
- Вывод 2 — коллектор (соединен с теплоотводящей площадкой)
- Вывод 3 — эмиттер

При монтаже важно правильно идентифицировать выводы и не допускать их перепутывания. Также следует обратить внимание на то, что в корпусе КТ-89 коллектор электрически соединен с металлической площадкой корпуса, что нужно учитывать при проектировании печатной платы.

Аналоги транзистора КТ815Г

КТ815Г имеет ряд аналогов как отечественного, так и зарубежного производства. Основные из них:

Отечественные аналоги:
- КТ817Г
- КТ8127А
- КТ8157
Зарубежные аналоги:
- BD139
- 2SD882
- TIP29C
- MJE340

При выборе аналога важно тщательно сравнивать все ключевые параметры, так как полной взаимозаменяемости может не быть. Иногда требуется небольшая корректировка схемы при замене КТ815Г на аналог.

Транзистор КТ815Г: Характеристики, цоколевка и аналоги

Согласно заявленным изготовителем техническим характеристикам, КТ815Г – это кремниевый, мощный транзистор с n-p-n структурой. Изготавливают с использованием эпитаксиальной технологии. Обычно его устанавливают в электронные устройствах широкого применения в качестве ключа. Иногда встречается в УНЧ, а также в преобразовательных и импульсных схемах.

Цоколевка

Цоколевку транзистора КТ815Г рассмотрим в двух типах корпусов: КТ-27 (по международным стандартам он называется ТО-126) и КТ-89 (иностранное наименование DPAK). При упаковке в КТ-27 ножки будут идти в следующем порядке:

с правой стороны – эмиттер;
в середине вывод коллектора;
с левого края база.

При использовании КТ-89 их назначение следующее:

база;
коллектор;
эмиттер.

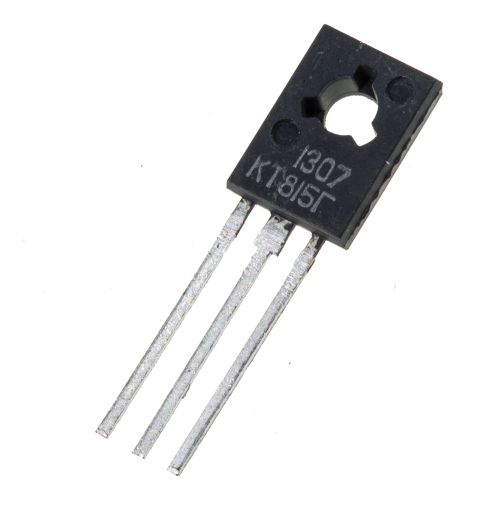

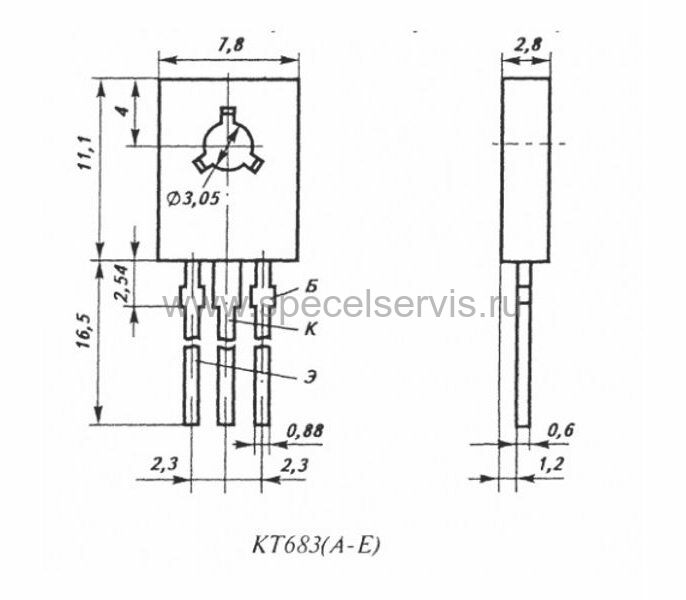

Внешний вид устройства, его размеры, распиновка и основные параметры приведены на рисунке выше.

Технические характеристики

На первом месте по важности стоят предельные технические характеристики, так как они показывают максимальные параметры, при которых можно эксплуатировать транзистор.

Также нежелательна длительная эксплуатация КТ815Г при значениях равным или близким к допустимым. Они измеряются при стандартной комнатной температуре +25°С

Для КТ815Г эти характеристики равны:

напряжение К-Э:
- при сопротивлении между базой и эмиттером ≤100 Ом U_{кэ max} = 100 В;
- при сопротивлении между базой и эмиттером равным бесконечности (разрыв) U_{кэ max} = 80 В;
напряжение Э-Б U_{эб max} = 5 В;
ток через коллектор I_{к max} = 1,5 А;
импульсный ток через коллектор (время импульса <10 мс, Q ≥100) I_{ки max} = 3 А;
ток через базу (постоянный) I_{б max} = 0,5 А;
мощность:
- с теплоотводом – 10 Вт;
- без теплоотвода – 1 Вт;
max температура n-p перехода 125°С;
рабочая т-ра от -40 до +100°С.

Далее ознакомимся с электрическими параметрами. Они влияют на возможности транзистора и сферу его использования и значит их нужно знать при разработке новых устройств, и подборе устройства на замену. Важные параметры, которые оказывают влияние на конечные результаты, указаны в колонке «Режимы тестирования».

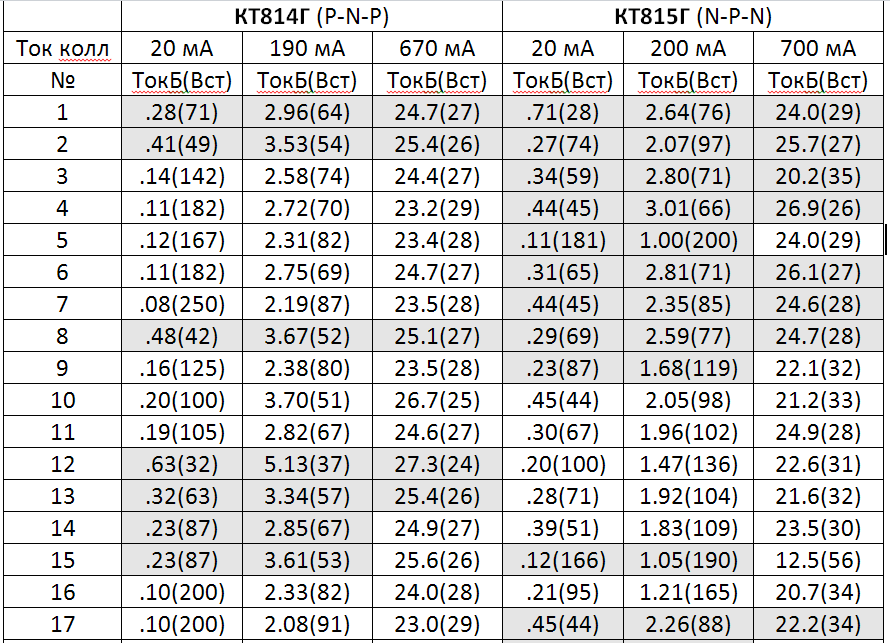

Электрические х-ки КТ815Г (при Т = +25 ^оC)
Название	Обозн	Режимы тестирования	min	тип	мах	Ед. измер.
К-т усиления транзистора	h_21э	U_кб=2 B, I_э=150 мA, Т = +25°С	30
К-т усиления транзистора	h_21э	U_кб=2 B, 150 мA, Т = +40°С	20
Граничная частота	f_гр	U_кэ=5 B, I_э=0,03 A	3			МГц
Напряжение К — Э	U_{кэо гp}	I_э=50 мA, t_и=300мкс, Q ≥ 100	60			В
Напряжение К — Э	U_{кэ нас}	I_к=0,5 A, I_б=0,05 A		0,2	0,6	В
Напряжение Б — Э	U_{бэ нас}	I_к=0,5 A, I_б=0,05 A			1,2	В
Обратный ток через коллекторный переход	I_кбо	U_КБ = 40 В, Т_к= — 40…+ 25^ОС			0,05	мА
Обратный ток через коллекторный переход	I_кбо	U_КБ = + 40 В, Т_к = + 100^О С			1	мА
Входное сопротивление	h_11э	U_кэ= 5 В, I_к=500 мкА, f=800 Гц	0,8			кОм
Ёмкость коллектора	с_к	U_кэ= 5 В, f=465 Гц			60	пФ
Ёмкость эмиттера	с_э	U_эб=0,5 В			75	пФ

Кроме технических характеристик в технической документации, предоставленной производителем, также приводятся требования, которые необходимо соблюдать во время эксплуатации КТ815Г. Так паять можно на расстоянии до 5 мм от пластикового корпуса, припоем, нагретым до т-ры не выше +250°С.

Изгибать ножки допускается на расстоянии более 5 мм, при этом радиус изгиба от 1,5 до 2 мм.

Аналоги

В качестве аналога КТ815Г можно назвать такие зарубежные транзисторы:

BD139;
TIP29C.

Имеются также отечественные аналоги:

КТ8727В;
КТ961А.

Есть также комплементарная пара – КТ814Г.

Производители

Изготовлением транзистора КТ815Г занимаются две компании в РФ – АО «Кремний» из г. Брянск и «Искра», расположенный в г. Ульяновск. В Белоруссии его производство налажено на «Интеграл» находящийся в г. Минск.
