Каковы основные параметры и особенности транзисторов КТ825 и КТ825А. Где применяются эти составные транзисторы Дарлингтона. Какие есть аналоги КТ825 и КТ825А среди зарубежных транзисторов.
Основные характеристики транзисторов КТ825 и КТ825А
Транзисторы КТ825 и КТ825А относятся к мощным составным биполярным транзисторам, выполненным по схеме Дарлингтона. Они имеют структуру p-n-p и изготавливаются по мезапланарной технологии. Основные параметры этих транзисторов:
- Максимальное напряжение коллектор-эмиттер: 100 В
- Максимальный постоянный ток коллектора: 20 А
- Максимальная рассеиваемая мощность: 125 Вт (с теплоотводом)
- Статический коэффициент усиления по току: 500-18000
- Граничная частота коэффициента передачи тока: 4 МГц
Чем отличаются КТ825 и КТ825А? КТ825А имеет более высокий коэффициент усиления по току — до 25000, в то время как у КТ825 он составляет до 18000.
Конструкция и особенности транзисторов КТ825/КТ825А

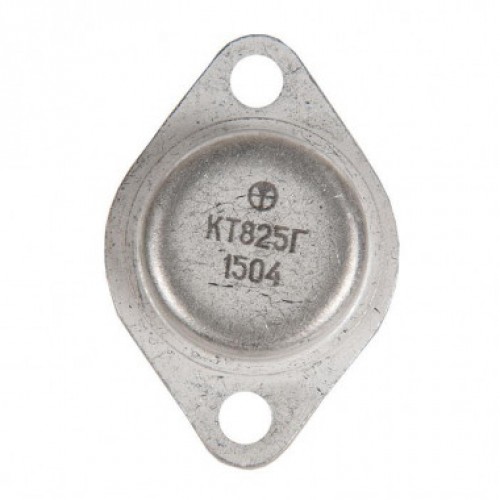

Транзисторы КТ825 и КТ825А выпускаются в металлическом корпусе ТО-3 со стеклянными изоляторами. Масса транзистора не превышает 20 г. Внутренняя структура представляет собой два транзистора, соединенных по схеме Дарлингтона:
- Входной маломощный транзистор
- Выходной мощный транзистор
- Встроенный эмиттерный резистор (обычно около 100 Ом)
Такая составная структура обеспечивает высокий коэффициент усиления по току при сохранении высокой мощности. Это позволяет управлять большими токами с помощью относительно небольшого входного тока базы.
Области применения транзисторов КТ825 и КТ825А
Благодаря своим характеристикам, транзисторы КТ825 и КТ825А нашли широкое применение в различных устройствах силовой электроники:
- Выходные каскады усилителей мощности звуковой частоты
- Импульсные источники питания
- Преобразователи напряжения
- Драйверы электродвигателей
- Регуляторы и стабилизаторы напряжения
- Ключевые и коммутационные схемы
Где еще могут использоваться эти транзисторы? КТ825 и КТ825А хорошо подходят для применения в мощных усилителях класса AB, источниках бесперебойного питания, зарядных устройствах аккумуляторов.
Преимущества и недостатки транзисторов КТ825/КТ825А
Рассмотрим основные плюсы и минусы использования транзисторов КТ825 и КТ825А:
Преимущества:
- Высокий коэффициент усиления по току (до 25000)
- Большая мощность рассеивания (125 Вт)
- Высокое напряжение коллектор-эмиттер (100 В)
- Простота применения благодаря составной структуре
- Надежность и доступность
Недостатки:
- Относительно низкое быстродействие
- Большое падение напряжения в открытом состоянии
- Чувствительность к перегреву
- Необходимость применения теплоотвода
Каковы ограничения в работе этих транзисторов? КТ825 и КТ825А не подходят для высокочастотных применений выше 4-5 МГц из-за низкой граничной частоты. Также требуется обеспечить хороший теплоотвод при работе на больших токах.
Аналоги транзисторов КТ825 и КТ825А
Транзисторы КТ825 и КТ825А имеют ряд зарубежных аналогов с близкими характеристиками:
- TIP147 (ON Semiconductor)
- 2N6052 (STMicroelectronics)
- MJ11013 (ON Semiconductor)
- BDX62 (STMicroelectronics)
- 2N6285 (Microsemi)
Чем отличаются эти аналоги от КТ825? Зарубежные транзисторы обычно имеют несколько лучшие частотные характеристики, но уступают по коэффициенту усиления. Также они выпускаются преимущественно в пластиковых корпусах TO-3P или TO-247.
Особенности применения транзисторов КТ825/КТ825А
При использовании транзисторов КТ825 и КТ825А в схемах необходимо учитывать следующие моменты:
- Обеспечить надежный теплоотвод, особенно при токах более 5-10 А
- Использовать защиту от перегрева и короткого замыкания
- Учитывать большое падение напряжения в открытом состоянии (до 2 В)
- Применять снабберные цепи для защиты от перенапряжений
- Обеспечить токоограничение в базовой цепи
Какие еще меры нужно предпринять? Рекомендуется использовать транзисторы КТ825/КТ825А с небольшим запасом по току и напряжению. Также важно обеспечить надежную изоляцию корпуса от радиатора.
Заключение и перспективы применения
Транзисторы КТ825 и КТ825А, несмотря на свой почтенный возраст, остаются востребованными в различных приложениях силовой электроники. Их основные преимущества:
- Высокая надежность и проверенная конструкция
- Доступность и невысокая стоимость
- Простота применения в схемах
- Хорошее соотношение цена/качество
Каковы перспективы применения этих транзисторов? КТ825 и КТ825А еще долго будут применяться в бытовой и промышленной технике, особенно при модернизации существующего оборудования. В новых разработках их постепенно вытесняют более современные IGBT и MOSFET транзисторы.
Транзистор КТ825: характеристики, аналоги, цоколевка
По своим техническим характеристикам транзисторы серии КТ825 подходят для использования в различных усилителях и коммутационных схемах. Они изготовлены по мезапланарной технологии и имеют структуру p-n-p. Эти изделия являются составными и сделаны по схеме Дарлингтона, поэтому имеют большой коэффициент усиления по току.
Цоколевка
Распиновку транзистора серий КТ825 и 2Т825 рассмотрим в двух корпусах в которых они выпускаются, это ТО-3, сделанном из металла и имеющем жёсткие выводы и стеклянные изоляторы. Они весят не более 20 г. Устройства, имеющие маркировку 2Т825А – 2Т825В2, изготавливаются в пластмассовой упаковке ТО-220. Их масса не превышает 2,5 г. Геометрические размеры и расположение выводов показаны на рисунке ниже.
Технические характеристики
В первую очередь нужно обратить на максимальные характеристики транзистора КТ825 :
- максимальное длительное напряжение между К-Э ( при сопротивлении Б – Э равном RБЭ = 1000 Ом или UЭБ = 1,5 В) – 100 В;
- предельно допустимое напряжение между Б-Э действующее на протяжении длительного времени – 5 В;
- наибольший возможный ток, который может проходить через коллектор постоянно – 20 А;
- максимально допустимый кратковременный ток протекающий через коллектор – 40 А;
- наибольший возможный длительно протекающий ток базы – 0,5 А;
- предельно допустимая постоянная мощность, рассеиваемая на коллекторе при температуре окружающей среды +25О С:
- с теплоотводом – 125 Вт;
- без теплоотвода – 3 Вт;
- максимальная температура кристалла — +175 ОС;
- рабочая температура от -60 до +125 ОС.
Следующими по важности являются электрические параметры. В таблице приведённой ниже находятся их значения, измеренные при температуре +25 ОС. Другие условия, при которых производилось тестирование, можно найти в столбце, который называется «Режимы измерения».
| Параметры | Режимы измерения | Обозн. | min | max | Ед. изм |
| Статический коэффициент передачи тока для устройства, включённого по схеме с ОЭ | UКБ = 10 В, IЭ= 10 A Т = ТК макс ТК = — 60ОС UКБ | h21Э | 500 400 100 100 | 18000 25000 18000
| |
| Статический коэффициент передачи тока в режиме малого сигнала | UКБ = 3 В, IЭ= 10 A f = 5кГц | h21э | 430 | 60000 | |
| Граничная частота коэффициента передачи тока для транзистора, включённого по схеме с ОЭ | UКБ = 3 В, IЭ= 10 A | fгр | 4 | МГц | |
| Граничное напряжение | IЭ= 100 мA | 80 | В | ||
| Напряжение насыщения перехода коллектор эмиттер | IК = 10 A, IБ = 40 мA IК = 20 A, IБ = 200 мA | UКЭнас |
| 2 3 | В В |
| Напряжение насыщения перехода база эмиттер | IК = 10 A, IБ = 40 A IК = 20 A, IБ = 200 A | UБЭнас |
| 3 4 | В В |
| Пробивное напряжение коллектор эмиттер | UЭБ = 1,5 В, IК= 1 мA Т = Тмакс , IК= 2 мA ТК = — 60ОС, IК= 5 мA | UКЭО проб. | 100 80 100 | В В В | |
| Время включения | IК= 10 A, IБ = 40 мA | tвкл | 1 | мкс | |
| Время выключения | IК= 10 A, IБ = 40 мA | tвыкл | 3 | 4,5 | мкс |
| Емкость коллекторного перехода | UКБ | cк | 350 | 600 | пФ |
| Емкость эмиттерного перехода | UЭБ = 5 В | cк | 450 | 350 | пФ |
Содержание драгметаллов
Согласно справочнику «Опознавательно-информационная система классификации лома электронных изделий» г. Красноярск: ИПК «Платина», 1999 г, в транзисторах серии КТ825 содержатся следующие драгметаллы:
- 0,01 г золота;
- 0,095 г серебра.
Аналоги
Транзистора с полностью идентичными характеристиками нет, однако в некоторых случаях КТ825 можно заменить на аналоги:
- TIP147;
- 2N6052;
- MJ11013;
- MJ11015.
При этом нужно внимательно изучить схему, в которой он работает, режимы работы и только после этого принимать решение.
Так как КТ825 является составным можно спаять схему, которая бы смогла его заменить. Предлагаемая конструкция довольно проста и не содержит дефицитных деталей.
Производители
Изготовлением транзистора занимается всего одно предприятие. Это отечественное акционерное общество «Кремний» г. Брянск. В продаже существуют только изделия данной компании.
Транзистор КТ825 — DataSheet
Перейти к содержимому
Цоколевка транзисторов КТ825, КТ826
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | КТ825Г | BDX62A, MJ4031, 2N6286, PMD1702K, SK9439 *2, 2N6051 *2, BDW84B *2 | |||
| КТ825Д | BDX62, MJ2500, PMD1701К, 2N6285 | ||||
| КТ825Е | BDX86 | ||||
| Структура | — | p-n-p | |||
| Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ825Г | — | 125* | Вт |
| КТ825Д | — | 125* | |||
| КТ825Е | — | 125* | |||
| Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ825Г | — | ≥4 | МГц |
| КТ825Д | — | ≥4 | |||
| КТ825Е | — | ≥4 | |||
| Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. , U*КЭR проб., U**КЭО проб. | КТ825Г | 0.1к | 90* | В |
| КТ825Д | 0.1к | 60* | |||
| КТ825Е | 0.1к | 30* | |||
| Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | КТ825Г | — | 5 | В |
| КТ825Д | — | 5 | |||
| КТ825Е | — | 5 | |||
| Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ825Г | — | 20(30*) | А |
| КТ825Д | — | 20(30*) | |||
| КТ825Е | — | 20(30*) | |||
| Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ825Г | 90 В | ≤1* | мА |
| КТ825Д | 60 В | ≤1* | |||
| КТ825Е | 30 В | ≤1* | |||
| Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | КТ825Г | 10 В; 10 А | ≥750* | |
| КТ825Д | 10 В; 10 А | ≥750* | |||
| КТ825Е | 10 В; 10 А | ≥750* | |||
| Емкость коллекторного перехода | cк, с*12э | КТ825Г | 10 В | ≤600 | пФ |
| КТ825Д | 10 В | ≤600 | |||
| КТ825Е | 10 В | ≤600 | |||
| Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у. р. | КТ825Г | — | ≤0.4 | Ом, дБ |
| КТ825Д | — | ≤0.4 | |||
| КТ825Е | — | ≤0.4 | |||
| Коэффициент шума транзистора | Кш, r*b, P**вых | КТ825Г | — | — | Дб, Ом, Вт |
| КТ825Д | — | — | |||
| КТ825Е | — | — | |||
| Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ825Г | — | ≤4.5**мкс | пс |
| КТ825Д | — | ≤4. 5**мкс | |||
| КТ825Е | — | ≤4.5**мкс |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Compound Transistor — Darlington Transistor Electrical Engine…
Составной транзистор представляет собой электрическое соединение двух или более биполярных транзисторов или полевых транзисторов или их комбинации (например, IGBT, где полевые и биполярные транзисторы используются вместе) для улучшения некоторых электрических параметров по сравнению с одиночными транзисторами. Эти схемы включают в себя составной транзистор Дарлингтона, пару Шиклая, каскодную схему, токовое зеркало и т.
д.
Чаще всего термин «составной транзистор» относится к составному транзистору Дарлингтона.
Схема составного транзистора Дарлингтона.
Схема Дарлингтона
рис Принципиальная схема составного транзистора Дарлингтона с базовым резистором.
Эту схему в 1953 году изобрел инженер-электрик, сотрудник Bell Laboratories Сидни Дарлингтон (Sidney Darlington).
Составной транзистор Дарлингтона (иногда именуемый парой Дарлингтона, схемой Дарлингтона) представляет собой каскадное соединение 2 или, реже, более двух биполярных транзисторов [1] соединены таким образом, что нагрузкой в эмиттере предыдущего каскада является переход база-эмиттер следующего транзистора, то есть транзисторы соединяются коллекторами, а эмиттер входного транзистора подключается к база выпуска.
Коэффициент усиления по току типичного составного транзистора Дарлингтона очень велик и примерно равен произведению коэффициентов усиления по току составных транзисторов, для мощных транзисторов (для схемы Дарлингтона, конструктивно выполненной в одном корпусе, например, транзистор КТ825 ≈1000) и для пар маломощных транзисторов ≈50000.
Это означает, что малый входной ток составного транзистора может управлять выходными токами, на несколько порядков превышающими входной ток управления.
Увеличить коэффициент усиления по току можно также за счет уменьшения толщины базы при изготовлении транзистора, но это представляет определенные технологические трудности и такие транзисторы имеют очень низкие рабочие напряжения коллектора, не превышающие нескольких вольт. Поэтому в относительно сильноточных и высоковольтных цепях используется пара Дарлингтона или пара Чиклаи.
Иногда схему Дарлингтона не совсем корректно называют «транзистор супербета» [2] . Примерами супербетовых транзисторов могут служить серии одиночных транзисторов КТ3102, КТ3107. Однако иногда такие транзисторы объединяют в схему Дарлингтона.
Составные транзисторы Дарлингтона применяются в сильноточных цепях (например, в цепях регуляторов напряжения, выходных каскадах усилителей мощности) и во входных каскадах усилителей, если необходимо обеспечить высокое входное сопротивление и малые входные токи.
Составной транзистор имеет три электрических вывода, которые эквивалентны выводам базы, эмиттера и коллектора обычного одиночного транзистора. Иногда в схеме используется резистивная эмиттерная нагрузка входного транзистора для ускорения закрытия и уменьшения влияния начального тока входного транзистора. Описываемое соединение вообще рассматривается как один транзистор, коэффициент усиления по току которого при работе транзисторов в активном режиме примерно равен произведению коэффициентов усиления всех транзисторов, например, два:
Мы показываем, что составной транзистор действительно имеет коэффициент β, намного больший, чем у обоих его компонентов. Задав приращение dI b = dI b1 , получим:
dI e1 = (1 + β 1 ) dI b = dI b2 ;
dI к = dI к1 + dI к2 = β 1 dI b + β 2 ((1 + β ) 1б ).
Разделив dI c на dI b , находим полученный дифференциальный коэффициент: 42
Как всегда это можно считать:
β Σ ≈β 1 β 2 .
Следует подчеркнуть, что коэффициенты и могут различаться даже в случае однотипных транзисторов, так как эмиттерный ток I e2 равен 1 + β 2 умноженный на ток эмиттера I e1 (это следует из очевидного равенства I b2 = I e1 ) [3] .
Схема (пара) Шиклай
Рис Каскад Шиклея, эквивалентный npn-транзистору
Пара Дарлингтона аналогична паре транзисторов Шиклаи, названной в честь ее изобретателя Джорджа К. Шиклая, также иногда называемого комплементарным транзистором Дарлингтона [4] . В отличие от схемы Дарлингтона, состоящей из двух транзисторов одного типа проводимости, схема Шиклея содержит транзисторы разного типа проводимости (pnp и npn).
Пара Schiclai электрически эквивалентна npn-транзистору с высоким коэффициентом усиления. Входное напряжение — это напряжение между базой и эмиттером 9Транзистор 0121 Q1 , а напряжение насыщения не менее падения напряжения на диоде. Между базой и эмиттером транзистора Q2 обычно включают резистор с малым сопротивлением. Эта схема применяется в мощных двухтактных выходных каскадах при использовании выходных транзисторов с одной проводимостью.
Схема каскода
рис Каскодный усилитель на биполярных транзисторах npn .
Составной транзистор, выполненный по так называемой каскодной схеме, отличающийся тем, что транзистор VT1 — это , включенный по схеме с общим эмиттером, а транзистор VT2 — по схеме с общей базой. Такой составной транзистор эквивалентен одиночному транзистору, включенному по схеме с общим эмиттером, но при этом имеет гораздо лучшие частотные характеристики, высокое выходное сопротивление и больший линейный диапазон, т.
е. меньше искажает передаваемый сигнал. Поскольку потенциал входного транзистора остается практически неизменным, это значительно подавляет нежелательное влияние эффекта Миллера и улучшает частотные свойства.
Преимущества и недостатки составных транзисторов
Высокие значения коэффициента усиления в составных транзисторах реализуются только в статическом режиме, поэтому составные транзисторы нашли широкое применение во входных каскадах операционных усилителей. В высокочастотных схемах составные транзисторы таких преимуществ уже не имеют — предельный коэффициент усиления по частоте тока и быстродействия составных транзисторов меньше, чем аналогичные параметры каждого из транзисторов VT1 и ВТ2 .
Преимущества композитных пар Дарлингтона и Шиклая:
- Высокий коэффициент усиления по току.
- Схема Дарлингтона изготавливается в составе интегральных схем и при одинаковом токе площадь, занимаемая парой на поверхности кристалла кремния, меньше, чем у одиночного биполярного транзистора.
- Используется при относительно высоких напряжениях.
Недостатки составного транзистора:
- Низкая скорость, особенно в ключевом режиме при переходе из открытого состояния в закрытое. Поэтому составные транзисторы применяются преимущественно в низкочастотных ключевых и усилительных цепях, работающих в линейном режиме. На высоких частотах их частотные параметры хуже, чем у одиночного транзистора.
- Прямое падение напряжения на переходе база-эмиттер выходного транзистора в схеме Дарлингтона почти в два раза больше, чем в одиночном транзисторе, и составляет для кремниевых транзисторов около 1,2 — 1,4 В, так как не может быть меньше чем в два раза падение напряжения на прямом p-n переходе.
- Большое напряжение насыщения коллектор-эмиттер, для кремниевого транзистора, составляет около 0,9 В (по сравнению с 0,2 В для обычных транзисторов) для маломощных транзисторов и около 2 В для мощных транзисторов, так как оно не может быть меньше напряжения падение напряжения на p-n переходе с прямым смещением плюс падение напряжения на входном транзисторе с насыщением.
Использование нагрузочного резистора R1 позволяет улучшить некоторые характеристики составного транзистора. Размер резистора выбирают таким, чтобы ток коллектор-эмиттер транзистора VT1 в закрытом состоянии (начальный ток коллектора) создает падение напряжения на резисторе, недостаточное для открытия транзистора VT2 . Таким образом, ток утечки транзистора VT1 не усиливается транзистором VT2 , за счет чего уменьшается суммарный ток коллектор-эмиттер составного транзистора в закрытом состоянии. Кроме того, использование резистора R1 способствует увеличению быстродействия составного транзистора на форсирует закрытие транзистора, так как неосновные носители, накопившиеся в базе VT2 при его запирании из режима насыщения не только растворяются, но и протекают через этот резистор. Обычно сопротивление R1 равно , выбранное равным сотням Ом в мощном транзисторе Дарлингтона и нескольким кОм в маломощном транзисторе Дарлингтона.
Примером схемы Дарлингтона, выполненной в едином корпусе со встроенным эмиттерным резистором, может служить мощный npn-транзистор Дарлингтона типа КТ825, его типовой коэффициент усиления по току около 1000 при токе коллектора 10 А.
Примечания
- ↑ Полевые транзисторы, в отличие от биполярных, в составной коммутации не применяются, так как имеют большое входное сопротивление, управляются напряжением, а не током, и такая коммутация нецелесообразна.
- ↑ Технический паспорт транзистора КТ825.
- ↑ Супербитными (супер-β) транзисторами называют транзисторы со сверхбольшим коэффициентом усиления по току, полученным за счет очень малой толщины базы, а не за счет составного включения. В этом случае рабочий ток базы одиночного транзистора может быть снижен до десятков Па. Такие транзисторы используются в первых каскадах операционных усилителей со сверхмалыми входными токами, например, типа LM111 и LM316.
- ↑ Степаненко И.П. Основы теории транзисторов и транзисторных схем. — 4-е изд.,перераб. и доп.. — М.: Энергия, 1977. — с. 233, 234. — 672 с.
- ↑ Горовиц П., Хилл У. Искусство схемотехники: В 3-х томах: Пер. с. англ. — 4-е изд.,перераб. и добавить. — М.: Мир, 1993. — Т. 1. — с. 104, 105. — 413 с. — 50 000 экз. — ISBN 5-03-002337-2.
- ↑ Это не всегда (не во всех приложениях) недостаток, но всегда особенность, которую необходимо учитывать при расчете цепи постоянного тока, и которая не заменяет напрямую один транзистор компонентом Дарлингтона.
Боевые корабли Соединенных Штатов, от самых маленьких до самых больших
1 из 48 Военно-морского флота
Насчитывая примерно 295 боевых кораблей, флот ВМС является самым большим и мощным в мире. Для вашего удовольствия мы выстроили их все в порядке от самого маленького до самого большого, включая новейший класс авианосца.
Но эй, даже маленькие корабли в этой галерее играют большую роль в военных операциях США.
Обновлено 25 марта 2020 года с последним количеством боевых кораблей, доступных для развертывания, и обновленными изображениями.
2 из 48 Alain Nogues/Corbis
Только один корабль класса Banner до сих пор находится в составе флота: USS Pueblo.
Корабль-шпион был захвачен северокорейскими войсками 23 января 1968 года, когда выполнял разведывательную миссию у побережья страны. Его экипаж из 83 человек содержался под стражей (и подвергался пыткам) в течение 11 месяцев, прежде чем был выпущен под стражу в США.
Тем временем сам USS Pueblo остается в Северной Корее в качестве туристической достопримечательности.
Длина: 177 футов
Водоизмещение: 895 тонн (полное)
3 из 48 Bettmann/Corbis
Так появился USS Pueblo в 1967 году, за несколько месяцев до захвата.
4 из 48 Андерсон В. Бранч/ВМС США
Маленьким кораблям, таким как USS Shamal, поручено прибрежное патрулирование и наблюдение. Они вооружены пулеметами и автоматическими гранатометами.
Это военный корабль США «Шамал», который покидает военно-морскую базу Флориды Мейпорт 29 августа 2019 года в рамках подготовки к урагану «Дориан».
Длина: 179 футов
Водоизмещение: 380 тонн (полное)
5 из 48 MC2 Charles Oki/Navy
Вот еще один патрульный корабль, USS Hurricane (на переднем плане).
В конце 2019 года «Харрикейн» запустил ракеты «Гриффин» в Персидском заливе в рамках демонстрации того, как эти небольшие корабли могут защищать там нефтетранспортные суда.
Длина: 179 футов
Водоизмещение: 380 тонн (полное)
6 из 48 ВМС США
Корабли-тральщики класса Avenger были важной частью американской победы в операциях «Щит пустыни» и «Буря в пустыне».
Здесь корабль противоминной обороны класса Avenger USS Pioneer входит в канал у побережья Японии в октябре 2019 года.
Длина: 224 фута0005
7 из 48 Главный фотограф Mate Johnny Bivera/Navy
USS Sentry, показанный здесь на реке Гудзон в 2002 году, и другие корабли класса Avenger построены в основном из дерева с внешним покрытием из стеклопластика. Это снижает магнитную сигнатуру корабля и лучше защищает его от подрыва на минах.
8 из 48 Джошуа Ли Келси/ВМФ
Мины продолжают представлять серьезную опасность для военно-морского флота даже во времена относительного мира. В 1988 году военный корабль США « Сэмюэл Б. Робертс» чуть не потонул из-за иранской мины в Персидском заливе. Тем временем иракские мины нанесли значительный ущерб кораблям USS Princeton и USS Tripoli во время первой войны в Персидском заливе.
9 из 48 Кейси Скулар/ВМС США
Самый старый корабль военно-морского флота, 219-летний военный корабль США «Конститьюшн», представляет собой трехмачтовый фрегат, заказанный и названный президентом Джорджем Вашингтоном.
Он получил свое прозвище «Старый Айронсайдс» во время войны 1812 года, когда пережил шквал огня с HMS Guerriere.
Вместо того, чтобы вывести корабль из эксплуатации, ВМФ сохранил ввод в эксплуатацию USS «Конституция» в целях исторической демонстрации и просветительской деятельности.
Длина: 305 футов
Водоизмещение: 1900 тонн (полное)
Корабль прошел капитальный ремонт и был возвращен в воду 23 июля 2017 года. американского подводного флота.
Здесь быстроходная ударная подводная лодка класса «Лос-Анджелес» USS Topeka швартуется в порту приписки на Гуаме после развертывания в декабре 2019 года. из 48 фотографов Mate Airman Benjamin D. Glass/U.S. Navy
Эти атомные подводные лодки имеют максимальную рабочую глубину 650 футов и оборудованы для стрельбы торпедами MK48.
13 из 48 OS2 John Bouvia/Navy
900:02 USS Santa Fe — одна из 30 подводных лодок класса Los Angeles, способных запускать вертикальные (неядерные) ракеты Tomahawk.
14 из 48 ВМС США
Впервые сданные в эксплуатацию в 2004 году, ударные подводные лодки класса «Вирджиния» запланированы ВМС для замены более старого (1976 года) флота класса «Лос-Анджелес».
Он имеет ряд нововведений по сравнению со старой конструкцией, включая водометный двигатель (в отличие от лопастных винтов), фотонные датчики (в отличие от традиционных перископов) и улучшенный гидролокатор.
Здесь моряки авианосца «Миннесота» класса «Вирджиния» стоят наверху вместе с Санта-Клаусом, направляясь в порт приписки в Гротоне, штат Коннектикут, в декабре 2019 года.
Длина: 377 футов
15 из 48 Рон Стерн/Министерство обороны США
Класс Virginia отличается рядом нововведений по сравнению со старой конструкцией, включая водометный двигатель (в отличие от лопастных винтов), фотонные датчики (в отличие от традиционных перископов) и улучшенный сонар.
16 из 48 Джимми Айви III/ВМС США
В феврале 2020 года военный корабль США «Колорадо» класса «Вирджиния» вернулся из первого развертывания в порт приписки Гротон, штат Коннектикут.
17 из 48 MC1 James R. Evans/Navy
Корабль USS Freedom, разработанный Lockheed Martin и введенный в эксплуатацию в 2008 году, является первым в классе небольших многоцелевых кораблей, которые работают в прибрежной зоне, т. е. вблизи на берег.
По состоянию на октябрь 2019 года в эксплуатацию сдано девять кораблей класса Freedom. Корабли оснащены 57-мм пушкой BAE Systems Mk 110 (400 снарядов в башне), Mk 49пусковая установка с 21 зенитной ракетой и четырьмя 0,50-дюймовыми пулеметами.
Длина: 387,6 футов
Водоизмещение: 3400 тонн (полное)
18 из 48 Член экипажа 2-го класса Николас Контодиакос/США. Navy
USS Independence — вариант прибрежного боевого корабля, построенный компанией Austal USA (General Dynamics). Как и его двоюродный брат класса Freedom, Independence оснащен ракетами класса «земля-воздух» и пулеметами.
Начиная с 2019 г.Ожидалось, что корабли этого класса будут переименованы ВМФ в «быстрые фрегаты» и оснащены модернизированной броней и вооружением.
Будут модернизированы и боевые корабли прибрежной зоны класса Freedom.
Длина: 418,6 футов
Водоизмещение: 3100 тонн (полное) Navy
«Тихие, быстрые и хорошо вооруженные» подводные лодки класса Seawolf были разработаны для замены устаревающего флота подводных лодок класса Los Angeles. Но его высокая стоимость (от 3 до 3,5 миллиардов долларов каждая) и окончание холодной войны привели к отмене программы Seawolf после того, как было построено всего три подводных лодки.
На этом снимке авианосец «Джимми Картер» проходит деперманентную обработку в установке магнитного глушения на военно-морской базе Китсап. Этот процесс уменьшит электромагнитную сигнатуру корабля, лучше защитит его от обнаружения противником и мин.
Длина*: 453 фута
Водоизмещение: 12 158 тонн (полное)
*Примечание: это длина USS Jimmy Carter, который немного больше, чем у других кораблей этого класса.
20 из 48 MC2 Джон Филип Вагнер-младший/ВМС
Быстрые и маневренные эсминцы часто используются флотом для защиты больших кораблей.
Эсминцы класса Arleigh Burke, такие как показанный USS Dewey, были первыми, построенными вокруг автоматизированной системы вооружения Aegis. Мощная радиолокационная технология Aegis может одновременно отслеживать более 100 целей и противостоять баллистическим ракетам малой и средней дальности.
Длина: 509 футов
Водоизмещение: 9700 тонн (полное)
21 из 48 Лэнс Дэвис/ВМС США
В феврале 2020 года ракетный эсминец класса Arleigh Burke Pre-Commission Unit Delbert Black провел испытания в Мексиканском заливе.
22 из 48 Ph2 Roers/Department of Defense
Подводная лодка класса «Огайо» была разработана, по словам ВМФ, как «незаметная пусковая платформа для межконтинентальных ракет». Действительно, каждая подводная лодка с баллистическими ракетами класса «Огайо», такая как USS Rhode Island (на фото), несет 24 ядерные ракеты Trident II.
Каждая ракета Trident II содержит восемь боеголовок W88, каждая из которых способна наводиться по отдельности. Мощность боеголовок W88 составляет 475 килотонн, что почти в 30 раз превышает мощность атомного взрыва, сровнявшего с землей Хиросиму во время Второй мировой войны.
Длина: 560 футов
Водоизмещение: 18 750 тонн (полное)
23 из 48 Томас Гули/ВМС США подводная лодка с баллистическими ракетами типа «Огайо» USS Maine.
Испытательный пуск ознаменовался 177 успешными пусками ракет системы стратегического вооружения Trident II.
24 из 48 Wendy Hallmark/Navy
Соединенные Штаты заключили ряд договоров о сокращении ядерных вооружений с Россией с момента ввода в строй первой подводной лодки класса «Огайо» в 1981 году. С тех пор четыре подводные лодки класса «Огайо» были лишены своей ядерной боевой нагрузки исполнить.
Военный корабль США «Огайо», показанный в процессе переоборудования ПЛАРК в Бремертоне, штат Вашингтон, в 2004 году, теперь вместо этого несет 154 неядерных ракеты «Томагавк».
Подводная лодка также может нести другое оборудование, например, беспилотные подводные аппараты (UUV).
Длина: 560 футов
Водоизмещение: 18 750 тонн (полное)
25 из 48 ВМС США
Здесь, USS West Virginia запускает баллистическую ракету Trident II D-5 во время испытательных учений.
26 из 48 ВМС США
Крейсера типа «Тикондерога» — большие многоцелевые надводные боевые корабли. Они оснащены системами вертикального пуска Aegis и хранилищем на 122 ракеты.
В марте 2020 года крейсер класса «Тикондерога» USS San Jacinto (на переднем плане) помогает проводить операции в Средиземном море в составе авианосной ударной группы Дуайта Д. Эйзенхауэра.
Длина: 567 футов
Водоизмещение: 9 600 тонн (полное) На этих учениях в феврале 2020 года проверялась способность судов безопасно пересекать Атлантику, а также проверялись новые способы проведения конвоя.
28 из 48 Специалист разведки 1-й Кеннет Молл/ВМС
Здесь, USS Cape St.
George запускает ракету Tomahawk Land Attack во время операции «Иракская свобода» в 2003 году.
29 из 48 Специалист по массовым коммуникациям 2-го класса Скотт Рейген/США Navy
USS Ponce, выведенный из эксплуатации в 2017 году, должен был быть демонтирован в ближайшие годы. Корабль служил стартовой площадкой для траления вертолетов MH-53E Sea Dragon во время учений по разминированию в Персидском заливе в 2013 году.
USS Ponce был заменен на USNS Lewis B. Puller в Персидском заливе в 2017 году.
Длина: 570 футов
Водоизмещение: 16 591 тонна (полная)
30 из 48 Brian P. Biller/Navy
Десантные корабли-доки, такие как USS Harpers Ferry (на фото), в основном транспортируют другие амфибийные транспортные средства и их экипажи во вражеские районы. Он также поддерживает посадку вертолетов.
Примечание: десантные корабли класса Whidbey Island идентичны по длине, но имеют немного другое расположение вооружения.
Длина: 609 футов
Водоизмещение: 16 708 тонн (полное)
31 из 48 Деннис Григгс/ВМС США
USS Zumwalt, первый эсминец класса Zumwalt, представляет собой корабль-невидимку нового поколения, предназначенный для ведения боевых действий на поверхности, противовоздушной обороны и артиллерийской поддержки с моря. Он оснащен полностью электрической интегрированной системой питания, современным автоматическим гидролокатором и мощным бортовым вооружением. Тем временем будущие корабли класса Zumwalt будут испытывать новую технологию электромагнитных рельсовых пушек ВМФ.
Вы можете поближе познакомиться с боевым кораблем ВМФ нового поколения здесь, на CNET. 9
32 из 48 Джонатан Цзян/ВМС США
33 из 48 ВМС США
Корабли класса Zumwalt вооружены дальнобойными снарядами для наземных атак (показаны здесь в рендеринге художника). Установленные на ракете боеголовки имеют дальность 83 морских мили и точность 50 метров.
Корабль Линдона Б. Джонсона класса Zumwalt вскоре также может получить электромагнитный рельсотрон.
34 из 48 Paul Farley/Navy
Первоначально предназначенные для крупных десантных вторжений, корабли более старого класса Blue Ridge в настоящее время используются в качестве плавучих штабов.
Военный корабль США «Маунт Уитни» в заливе Суда на Крите служит командным кораблем для Объединенного командования Лиссабона и Командующего ударными силами НАТО.
Длина: 9
35 из 48 Арон Монтано/ВМС США обучение. Blue Ridge является старейшим боевым кораблем ВМФ и, как командный корабль 7-го флота, работает над укреплением отношений с союзниками и партнерами в Индо-Тихоокеанском регионе.
36 из 48 Специалист по массовым коммуникациям 3-го класса Zachary A. Kreitzer/U.S. флот
Подводные тендеры предназначены для обеспечения технического обслуживания и логистической поддержки флота атомных подводных лодок Соединенных Штатов.
Здесь USS Emory S.
Land обслуживает подводную лодку USS Florida на Диего-Гарсия, небольшом атолле, расположенном посреди Индийского океана.
Длина: 644 фута
Водоизмещение: 23 493 тонны (полное) миссии.
Длина: 764 фута
Водоизмещение: 87 000 тонн (полное)
38 из 48 Военно-морской флот
замена на берег.
39 из 48 MC3 Mark Hays/Navy
Корабли ВМФ класса «Сан-Антонио» служат в качестве транспорта для наземной техники и морских пехотинцев в зонах боевых действий. Корабли также могут служить стартовой или посадочной площадкой для вертолетов CH-53E Super Stallion, MV-22B Osprey, CH-46 Sea Knight, AH-1 SeaCobra и UH-1 Iroquois.
Показанный военный корабль США «Нью-Йорк» был построен с использованием 7,5 коротких тонн стали, извлеченной из Всемирного торгового центра.
Длина: 684 фута
Водоизмещение: 24 900 тонн (полное)
40 из 48 Руфус Хакс/ВМС США участвует в учениях по сотрудничеству в области безопасности в Индо-Тихоокеанском регионе.
41 из 48 MC1 Владимир Рамос/ВМФ
На этом снимке ВМФ морские пехотинцы 3-го батальона штурмовых десантников наблюдают за возвращением десантных машин в палубу амфибийного транспортного дока типа «Сан-Антонио» USS Somerset.
42 из 48 MCSN Kari R. Bergman/USS Essex (LHD 2)
Гибридно-десантные десантные корабли класса Wasp, такие как USS Essex, по размеру аналогичны своим собратьям класса America. Однако, в отличие от класса «Америка», корабли класса «Оса» имеют хорошо оборудованную палубу, как показано на рисунке.
900:02 Здесь USS Essex совершает бракосочетание кормовых ворот с Landing Craft Utility у побережья Таиланда.Длина: 847 футов
Водоизмещение: 41 772 тонны (полное)
43 из 48 Педро А. Родригес/ВМС США USS Iwo Jima собирается под номером 75 в ознаменование 75-летия культового поднятия флага во время битвы при Иводзиме.
44 из 48 Специалист по массовым коммуникациям 1-го класса Джон Скорца/США Navy
Десантные корабли класса «Америка», такие как показанный военный корабль США «Америка», поддерживают экспедиционные подразделения морской пехоты быстрого реагирования.
У этих кораблей нет нижней палубы для запуска морских транспортных средств, вместо этого они сосредоточены на перевозке самолетов. USS America несет, среди прочего, вертолеты-транспортеры MV-22B Osprey, штурмовики AV-8B Harrier II и многоцелевые истребители-невидимки F-35B Lightning II.
Длина: 844 фута
Водоизмещение: 43 745 тонн (полное)
45 из 48 USS Peleliu для учебной миссии пехоты и десанта.
46 из 48 MC3 Nicholas Hall/Navy
По данным ВМФ, авианосцы «поддерживают и управляют самолетами, которые атакуют воздушные, плавающие и береговые цели, угрожающие свободному использованию моря». Каждый из 10 действующих авианосцев класса «Нимиц» оснащен ядерными двигателями и будет дозаправляться только один раз в течение 50-летнего срока службы.
USS George H.W. «Буш» — последний введенный в строй (2009 г.) и последний корабль класса «Нимиц».
Длина: 1092 фута
Водоизмещение: 97000 тонн (полное)
47 из 48 Connor Loessin/US Navy
Вот он, самый большой из больших кораблей.
