Как правильно распиновать колодку диагностики ВАЗ 2110. Какие провода нужно подключить для корректной работы электроники. На что обратить внимание при самостоятельной установке. Где найти схемы распиновки.
Назначение и расположение диагностической колодки ВАЗ 2110
Диагностическая колодка ВАЗ 2110 представляет собой разъем, через который осуществляется подключение диагностического оборудования для проверки работы электронных систем автомобиля. Она расположена под панелью приборов со стороны водителя и имеет 16-контактный разъем стандарта OBD-II.
Основные функции диагностической колодки:
- Считывание кодов неисправностей
- Просмотр параметров работы двигателя в реальном времени
- Активация исполнительных механизмов
- Перепрограммирование электронного блока управления
Правильное подключение всех контактов колодки критически важно для корректной диагностики автомобиля и работы его электронных систем.

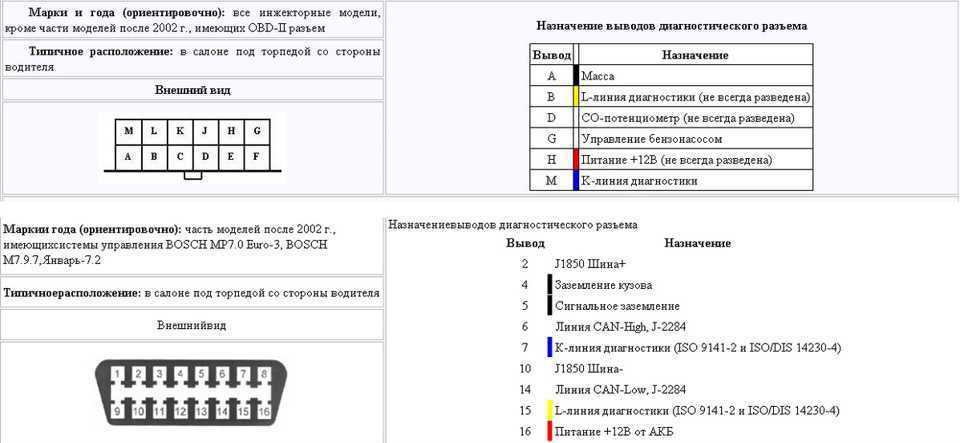

Схема распиновки 16-контактной колодки OBD-II
Стандартная распиновка 16-контактной колодки OBD-II для ВАЗ 2110 выглядит следующим образом:
- Не используется
- J1850 Bus+
- Не используется
- Масса кузова
- Масса сигнала
- CAN High (J-2284)
- K-Line (ISO 9141-2)
- Не используется
- Не используется
- J1850 Bus-
- Не используется
- Не используется
- Не используется
- CAN Low (J-2284)
- L-Line (ISO 9141-2)
- Питание +12В
Какие контакты наиболее важны при подключении? Ключевыми являются контакты 4 и 5 (масса), 7 (K-Line), 15 (L-Line) и 16 (питание). Их корректное подключение обеспечивает работоспособность диагностического интерфейса.
Особенности распиновки колодки для ВАЗ 2110
Несмотря на стандартизацию OBD-II, в автомобилях ВАЗ 2110 есть некоторые особенности распиновки диагностической колодки:
- Контакт 7 (K-Line) используется как основная линия диагностики
- Контакт 15 (L-Line) может не использоваться в некоторых модификациях
- Контакты 6 и 14 (CAN) задействованы только в поздних версиях с CAN-шиной
- Контакты 2 и 10 (J1850) не используются в российских версиях
Важно учитывать эти нюансы при самостоятельном подключении диагностического оборудования или модификации электропроводки.
Подключение основных систем через диагностическую колодку
Через диагностическую колодку ВАЗ 2110 можно получить доступ к следующим электронным системам автомобиля:
- Электронный блок управления двигателем (ЭБУ)
- Антиблокировочная система тормозов (ABS)
- Подушки безопасности
- Иммобилайзер
- Климат-контроль (в некоторых комплектациях)
Для корректной диагностики каждой системы важно правильно подключить соответствующие контакты колодки. Например, для связи с ЭБУ двигателя критически важен контакт 7 (K-Line).
Инструкция по самостоятельной распиновке колодки
Если вам необходимо самостоятельно распиновать колодку диагностики ВАЗ 2110, следуйте этой пошаговой инструкции:
- Обесточьте автомобиль, отключив аккумулятор
- Найдите местоположение диагностической колодки под панелью приборов
- Аккуратно извлеките колодку из посадочного места
- Определите назначение каждого контакта по схеме распиновки
- Подготовьте необходимые провода соответствующего сечения
- Припаяйте или обожмите провода к контактам колодки
- Изолируйте соединения, чтобы избежать замыканий
- Установите колодку на место и подключите провода согласно схеме
- Проверьте надежность всех соединений
- Подключите аккумулятор и проведите проверку работоспособности
При самостоятельной распиновке будьте предельно внимательны, чтобы не допустить ошибок в подключении. Неправильное соединение проводов может привести к выходу из строя электронных блоков управления.
Типичные проблемы при распиновке и их решение
При самостоятельной распиновке колодки диагностики ВАЗ 2110 автовладельцы часто сталкиваются со следующими проблемами:
- Отсутствие связи с ЭБУ двигателя — проверьте правильность подключения K-Line (контакт 7)
- Ошибки при считывании параметров — убедитесь в надежности соединения массы (контакты 4 и 5)
- Невозможность активации исполнительных механизмов — проверьте наличие питания +12В (контакт 16)
- Периодические обрывы связи — проконтролируйте качество пайки или обжима проводов
- Конфликты с иммобилайзером — убедитесь, что не нарушена схема подключения штатного иммо
Большинство проблем решается тщательной проверкой правильности распиновки и качества соединений. При возникновении сложностей рекомендуется обратиться к профессиональному автоэлектрику.
Модернизация и расширение функционала диагностической колодки
Стандартная колодка диагностики ВАЗ 2110 может быть модернизирована для расширения функционала:
- Добавление поддержки CAN-шины для работы с современным диагностическим оборудованием
- Установка дополнительных выводов для подключения нештатных электронных блоков
- Интеграция с системами дистанционного мониторинга состояния автомобиля
- Подключение адаптеров для диагностики через смартфон
Какие преимущества дает модернизация колодки? Это позволяет использовать более широкий спектр диагностического оборудования, получать расширенную информацию о состоянии автомобиля и внедрять современные системы мониторинга и управления.
Советы по выбору оборудования для диагностики через OBD-II
При выборе диагностического оборудования для работы с колодкой ВАЗ 2110 обратите внимание на следующие аспекты:
- Поддержка протоколов, используемых в автомобилях ВАЗ (KWP2000, ISO 9141-2)
- Возможность работы с российскими версиями ЭБУ
- Наличие русскоязычного интерфейса и базы данных кодов ошибок
- Возможность обновления программного обеспечения сканера
- Совместимость с различными модификациями ВАЗ 2110 (8 и 16-клапанные версии)
Выбор качественного диагностического оборудования позволит максимально эффективно использовать возможности колодки OBD-II вашего автомобиля.
нужна помощь распиновки фишки | Turbobazar.ru
Byz9ka
Завсегдатай
#1
#1
Всем привет, ребят не поможете найти, часа 2 потратил может не туда смотрю, история такая…..
Собираю ВАЗ 2112 ставлю приоропанель, эбу 5.1
На подпанельной проводке есть ответная фишка, но другая (распиновку нашел) не могу найти распиновку в инете этой 8контактной фишки от мозговой проводки, может у кого есть инфа?
lexa008
Завсегдатай
#2
#2
поиск менее минуты занимает.
http://forum.2108.kiev.ua/index.php?showtopic=76488&mode=linear там схема цветастая вроде как бы всё понятно. ну или вот этот тоже подобное колхозит http://forum.vagma.ru/index.php?/topic/1453-переделка-электрической-косы-2115-январь-51-назначе/
Ataman4eG
Старожил
#3
#3
http://i.lada-forum.ru/uploads/monthly_04_2011/post-94907-0-72414700-1301927551.gif
элемент 30/31. по схеме элементарно отследить что куда)))
Byz9ka
Завсегдатай
#4
#4
lexa008 написал(а):
поиск менее минуты занимает.
http://forum.2108.kiev.ua/index.php?showtopic=76488&mode=linear там схема цветастая вроде как бы всё понятно. ну или вот этот тоже подобное колхозит http://forum.vagma.ru/index.php?/topic/1453-переделка-электрической-косы-2115-январь-51-назначе/
Нажмите для раскрытия…
Спасибо но я искал еще подробнее
Ataman4eG Спасибо это то что нужно
Ataman4eG
Старожил
#5
#5
Byz9ka написал(а):
Спасибо но я искал еще подробнее
Ataman4eG Спасибо это то что нужно
Нажмите для раскрытия.
..
Всегда пожалуйста))))
Ataman4eG
Старожил
#6
#6
http://www.automn.ru/vaz-2110/jpg/scheme_sud_jan5_1.jpg
Ataman4eG
Старожил
#7
#7
Элллллемент 6
Haman
Абориген
#8
#8
Byz9ka.
Ну,что? Получилось подружить приоро проводку панели с 103 косой? Я тож думаю приоро панель в свою 2112 свапнуть. Так что как все получится отпиши.
Haman
Абориген
#9
#9
У тебя ток панель с проводкой от приоры? Блок комфорта бушь ставить? Я думаю он там нах не нужен. Стекло подъемники напрямую вывести.
Byz9ka
Завсегдатай
#10
#10
Haman написал(а):
У тебя ток панель с проводкой от приоры? Блок комфорта бушь ставить? Я думаю он там нах не нужен.
Стекло подъемники напрямую вывести.
Нажмите для раскрытия…
поменял полностью всю проводку кроме мозговой, по сути не сильно сложно, встретились три проблемы две из них победил это:
1) совместить 103 косу с подпанельной проводкой (решения в ссылке выше)
2) подключить вентилятор основной ( 20 мин заняло)
3) не работает стартер ( времени не хватило. Может кто подскажет по этому вопросу)
P/S: если надо завтра сдеаю фото, все работает с блоком комфорта, советую ставить с ним же
Byz9ka
Завсегдатай
#11
#11
на всякий случай может кому пригодится
Распиновка разъема проводки 21124 AMP Saab (цвета проводки 21103 Января-5.
1):
1 – белый черный, земля вентилятора охлаждения (белый черный)
2 — nc
3 – голубой черный, + зажигания (голубой красный)
4 –желтый черный, k-line (колодка диагностики и иммо, не подключать).
5-желтый черный, сигнал ДРТ (желтый черный).
6-тонкий серый, датчик скорости (два тонких серых).
7-белый красный, CE (белый красный)
8-зеленый белый, датчик температуры ож (зеленый белый)
9-коричневый красный тахометр (коричневый красный)
10-серый белый датчик уровня масла (серый белый) (на некоторых машинах отсутствует)
11-голубой белый, иммо (не подключать)
12-nc
13-серый голубой, датчик давления масла (серый голубой)
14-розовый, датчик уровня топлива (к колодке бензонасоса).
15-розовый черный + с главного реле. (замкнуть с голубым черным + зажигания)
16-реле блокировки стартера (замкнуть на землю – коричневый).
Byz9ka
Завсегдатай
#12
#12
124 и 126 разьемы одинаковые
Byz9ka
Завсегдатай
#13
#13
одратите внимание на этот пункт
16-реле блокировки стартера (замкнуть на землю – коричневый).
без него щиток приборов при включение габаритов тухнет
Byz9ka
Завсегдатай
#14
#14
Сегодня все собрал, все работает
3 дня на все про всё
Sergrey
Абориген
#15
#15
Вов а руль то чо не поменяли???
Byz9ka
Завсегдатай
#16
#16
пластины нет под эур, проводка всЯ выведена, он сам сказа поставит, поэтому и подрулевой кожух тоже не стоит
Sergrey
Абориген
#17
#17
Ясно,,,,,,,,,
Haman
Абориген
#18
#18
Потеплеет тож начну перекидывать понель.
))) Я не электрик вопросы будут. Готовтесь))))
Ataman4eG
Старожил
#19
#19
Haman написал(а):
Потеплеет тож начну перекидывать понель. ))) Я не электрик вопросы будут. Готовтесь))))
Нажмите для раскрытия…
когда я делал это первый раз было сложно, потратил несколько дней, сейчас же за вечер под пиво)))
Haman
Абориген
#20
#20
Вот и чудно Поможешь советом ели что.
