Кт827Б технические характеристики. КТ827Б: мощный биполярный транзистор для силовых применений

Каковы основные характеристики транзистора КТ827Б. Для каких целей он используется. Какие параметры важны при выборе КТ827Б. Где можно применять этот транзистор. Как правильно эксплуатировать КТ827Б.

Основные характеристики транзистора КТ827Б

КТ827Б — это мощный биполярный транзистор структуры NPN, выполненный по схеме составного транзистора Дарлингтона. Основные параметры данной модели:

• Максимальное напряжение коллектор-эмиттер: 80 В
• Максимальный ток коллектора: 20 А
• Максимальная рассеиваемая мощность: 125 Вт
• Коэффициент усиления по току: 750-15000
• Граничная частота коэффициента передачи тока: 4 МГц

Транзистор выпускается в металлическом корпусе TO-3. Благодаря схеме Дарлингтона он обладает очень высоким коэффициентом усиления по току, что позволяет управлять большими токами нагрузки при небольших токах базы.

Области применения транзистора КТ827Б

Благодаря своим характеристикам, КТ827Б находит широкое применение в различных силовых схемах:

• Мощные импульсные источники питания
• Усилители низкой частоты большой мощности
• Регуляторы и стабилизаторы напряжения
• Драйверы управления электродвигателями
• Ключевые каскады в преобразователях напряжения

Высокий коэффициент усиления позволяет использовать КТ827Б в схемах с малыми управляющими токами. Это упрощает построение систем управления на микроконтроллерах и логических микросхемах.

Ключевые параметры при выборе транзистора КТ827Б

При выборе транзистора КТ827Б для конкретного применения следует обратить внимание на следующие параметры:

• Максимально допустимое напряжение коллектор-эмиттер
• Максимальный ток коллектора
• Максимальная рассеиваемая мощность
• Коэффициент усиления по току
• Граничная частота коэффициента передачи тока

Важно, чтобы эти параметры с запасом соответствовали требованиям схемы. Особое внимание следует уделить тепловому режиму — при больших токах необходимо обеспечить эффективный теплоотвод от корпуса транзистора.

Особенности применения КТ827Б в силовых схемах

При использовании КТ827Б в мощных схемах следует учитывать некоторые особенности:

• Необходимость эффективного теплоотвода при больших токах
• Высокий коэффициент усиления может привести к самовозбуждению
• Требуется защита от перегрузки по току и напряжению
• Желательно использование снабберных цепей в ключевых режимах

Правильный учет этих факторов позволит реализовать надежную работу транзистора в различных силовых применениях.

Рекомендации по эксплуатации транзистора КТ827Б

Для обеспечения длительной и надежной работы КТ827Б рекомендуется соблюдать следующие правила:

• Не превышать предельно допустимые значения напряжений и токов
• Обеспечить эффективный теплоотвод от корпуса транзистора
• Использовать цепи защиты от перегрузок
• Применять снабберные цепи в ключевых режимах
• Учитывать высокий коэффициент усиления при расчете схем

При соблюдении этих рекомендаций транзистор КТ827Б способен надежно работать в течение длительного срока в различных силовых применениях.

Аналоги транзистора КТ827Б

КТ827Б имеет ряд отечественных и зарубежных аналогов с похожими характеристиками:

• КТ827А — отличается меньшим напряжением коллектор-эмиттер (60В)

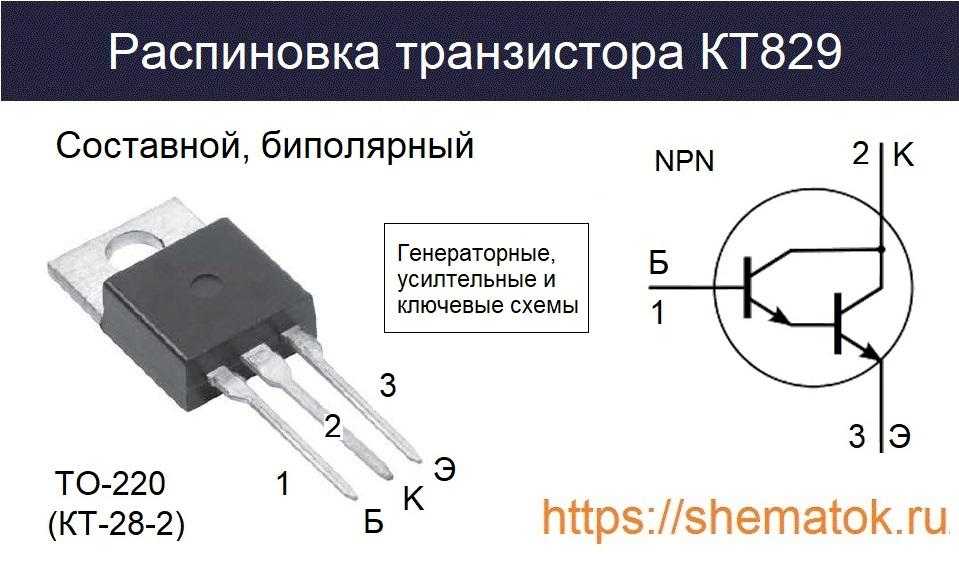

• КТ829 — имеет большую рассеиваемую мощность (150 Вт)
• TIP142 — зарубежный аналог с близкими параметрами
• 2N6284 — похожий по характеристикам транзистор Дарлингтона

При замене следует внимательно сравнивать параметры и убедиться в их соответствии требованиям схемы.

Типовые схемы включения КТ827Б

Рассмотрим несколько базовых схем включения транзистора КТ827Б:

Ключевой режим

В ключевом режиме транзистор работает в режиме насыщения-отсечки, управляя нагрузкой. Типовая схема включения:

• Коллектор подключается к нагрузке и источнику питания через ограничительный резистор
• Эмиттер заземляется
• На базу подается управляющий сигнал через резистор

Линейный режим

В линейном режиме транзистор используется для усиления сигналов. Схема включения:

• Коллектор подключается к нагрузке и источнику питания
• Эмиттер — через резистор к общему проводу
• На базу подается входной сигнал через разделительный конденсатор

В обоих случаях необходимо обеспечить эффективный теплоотвод от корпуса транзистора.

Особенности монтажа КТ827Б

При монтаже транзистора КТ827Б следует соблюдать некоторые правила:

• Использовать теплопроводящую пасту между корпусом и радиатором
• Обеспечить надежный электрический контакт выводов
• Не допускать механических напряжений на выводах
• Соблюдать температурный режим при пайке (не более 260°C в течение 10 сек)

Правильный монтаж обеспечит надежную работу транзистора и хороший теплоотвод.

Проверка исправности транзистора КТ827Б

Для проверки работоспособности КТ827Б можно использовать следующие методы:

• Прозвонка переходов мультиметром
• Измерение коэффициента усиления
• Проверка остаточного напряжения в режиме насыщения
• Измерение тока утечки коллектора

Важно сравнивать полученные результаты с паспортными данными транзистора. Значительные отклонения могут свидетельствовать о неисправности.

Заключение

Транзистор КТ827Б является мощным и надежным компонентом для различных силовых применений. При правильном выборе режимов работы и соблюдении рекомендаций по эксплуатации он способен обеспечить длительную и стабильную работу в самых разных электронных устройствах.
