Что такое кабель ВВГнг и его основные характеристики

Кабель ВВГнг представляет собой силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката пониженной горючести. Расшифровка маркировки:

В — изоляция из ПВХ пластиката
В — оболочка из ПВХ пластиката
Г — отсутствие защитных покровов (голый)
нг — не распространяющий горение

Основные технические характеристики кабеля ВВГнг:

Количество жил: от 1 до 5
Сечение жил: от 1,5 до 240 мм²
Номинальное напряжение: до 1 кВ
Температура эксплуатации: от -50°C до +50°C
Минимальная температура прокладки: -15°C
Минимальный радиус изгиба: 7,5 диаметров кабеля
Срок службы: не менее 30 лет

Область применения кабеля ВВГнг

Кабель ВВГнг применяется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц. Основные сферы использования:

Прокладка в кабельных сооружениях и производственных помещениях
Монтаж осветительных сетей
Подключение различного электрооборудования
Использование на объектах, где требуется повышенная пожарная безопасность

Кабель ВВГнг не распространяет горение при одиночной прокладке, что позволяет применять его в местах с повышенными требованиями к пожарной безопасности.

Разновидности кабеля ВВГнг

Помимо базового исполнения, существуют следующие модификации кабеля ВВГнг:

ВВГнг-LS

Кабель с низким дымо- и газовыделением. Буквы LS обозначают Low Smoke (малодымный). Применяется в местах массового скопления людей, где важно минимизировать выделение токсичных газов при возгорании.

ВВГнг-FRLS

Огнестойкий кабель с низким дымо- и газовыделением. FR означает Fire Resistant (огнестойкий). Способен сохранять работоспособность в условиях пожара в течение определенного времени (от 30 до 180 минут).

ВВГнг-П

Плоский кабель ВВГнг. Имеет прямоугольное сечение, что облегчает прокладку по плоским поверхностям.

Особенности монтажа кабеля ВВГнг

При монтаже кабеля ВВГнг необходимо соблюдать следующие правила:

Минимальная температура прокладки: -15°C
Минимальный радиус изгиба: 7,5 диаметров кабеля для многожильных и 10 диаметров для одножильных
Максимальное допустимое растягивающее усилие: 50 Н/мм² сечения жил
Необходимо избегать механических повреждений оболочки кабеля
При групповой прокладке следует соблюдать требования пожарной безопасности

Правильный монтаж обеспечивает надежную и безопасную эксплуатацию кабельной линии в течение всего срока службы.

Преимущества кабеля ВВГнг перед другими типами

Кабель ВВГнг обладает рядом преимуществ по сравнению с другими типами кабелей:

Не распространяет горение при одиночной прокладке
Имеет повышенную пожарную безопасность
Устойчив к воздействию солнечной радиации
Имеет хорошую гибкость, что облегчает монтаж
Обладает высокой влагостойкостью
Имеет длительный срок службы (не менее 30 лет)

Эти качества делают кабель ВВГнг оптимальным выбором для различных электротехнических применений, особенно в местах с повышенными требованиями к пожарной безопасности.

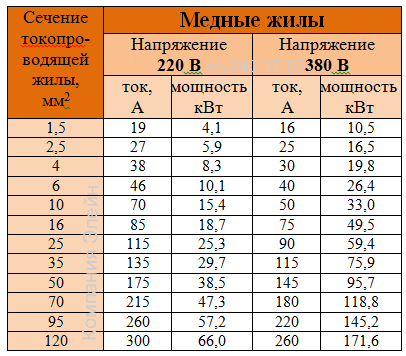

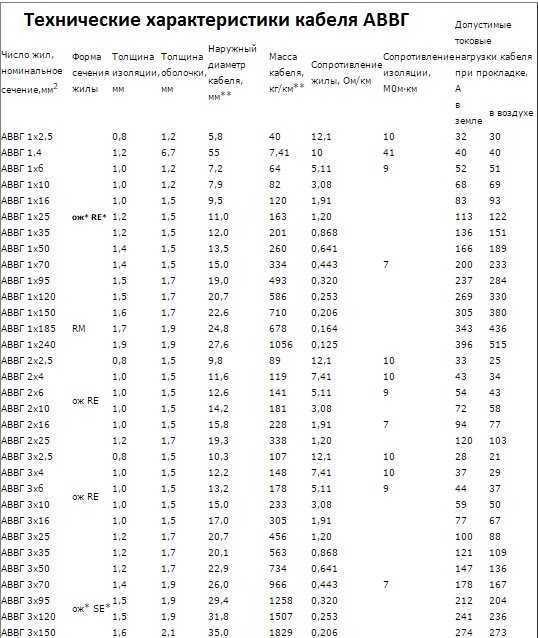

Допустимые токовые нагрузки кабеля ВВГнг

Допустимые токовые нагрузки кабеля ВВГнг зависят от сечения жил, способа прокладки и температуры окружающей среды. Ниже приведены примерные значения для наиболее распространенных сечений при прокладке в воздухе при температуре +25°C:

ВВГнг 3х1,5 — 19 А
ВВГнг 3х2,5 — 27 А
ВВГнг 3х4 — 38 А
ВВГнг 3х6 — 46 А
ВВГнг 3х10 — 70 А

При прокладке в земле или при других температурах окружающей среды необходимо применять соответствующие поправочные коэффициенты.

Маркировка жил кабеля ВВГнг

Цветовая маркировка жил кабеля ВВГнг имеет важное значение для правильного подключения. Стандартная схема маркировки следующая:

Одножильные кабели: черный или коричневый
Двухжильные кабели: синий и коричневый
Трехжильные кабели: коричневый, черный, серый (или желто-зеленый для заземления)
Четырехжильные кабели: коричневый, черный, серый, синий
Пятижильные кабели: коричневый, черный, серый, синий, желто-зеленый

Правильная идентификация жил по цвету позволяет избежать ошибок при монтаже и обеспечивает безопасность эксплуатации электроустановки.

Тест: какой ток выдерживает кабель ВВГ 3×1.5: ammo1 — LiveJournal

Наконец-то мне удалось проверить, какие токи выдерживает силовой кабель, сечением «полтора квадрата».
Это очень важное знание для понимания, где допустимо использовать такой кабель и какими автоматами его нужно защищать.

У меня в квартире ко всем розеткам проложены кабели 1.5 мм², защищённые автоматом 16А, и мне всегда хотелось понять, насколько это допустимо.

Почти все электрики придерживаются правила «кабель 1.5 мм² годится только на свет, а для розеток нужно прокладывать 2.5 мм²».

Продвинутые электрики утверждают, что кабель 1.5 мм² необходимо защищать автоматами 10А, а кабель 2.5 мм² автоматами 16А, аргументируя это тем, что любой автоматический выключатель с характеристикой «С» выдерживает ток в 1.45 раза выше номинального до часа.

Ещё ходит байка, что 2.5 мм² на розетки начали прокладывать тогда, когда весь кабель был «поддельный», сделанный по ТУ, и его реальное сечение было существенно меньше номинального.

Уверен, что никто из этих электриков никогда не проверял реальные характеристики кабеля и не может чётко сказать, что будет с кабелем 1.5 мм², если в течение часа по нему будет идти ток 24А. А я это проверил.

Электрики исходят из цифр, приведённых в ГОСТ в ПУЭ.
ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией…» содержит таблицу 19 «Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов».

Согласно этой таблице, допустимый ток для кабеля ВВГ 3×1.5 при прокладке на воздухе составляет 21А.

В ПУЭ 7 (Правила устройства электроустановок. Издание 7) есть таблица 1.3.4 «Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами».

Кабель ВВГ 3×1.5 правильно считать двухжильным, так как только по двум его жилам течёт ток в рабочем режиме. Согласно таблице, такой кабель выдерживает 23А при открытой прокладке и 18А при прокладке в трубе.

Для проведения эксперимента я подключил через пятиметровый отрезок кабеля ВВГ 3×1.5 ГОСТ Альфакабель (https://ammo1.livejournal.com/1148518.html) шесть тепловентиляторов, каждый из которых обеспечивал нагрузку 4 или 8 ампер.

Греем улицу. 🙂

Для контроля и измерения тока использовался измеритель мощности Atorch AT3010.

Петля кабеля была пропущена через отрезок гофротрубы.

На кабеле были закреплены три термопары (одна на оболочке кабеля, вторая непосредственно на жиле, третья в трубе между двух кабелей), подключенные к термометрам GM1312 и TM-902C.

Сначала я нагрузил кабель током 16А.

Через 30 минут температура стабилизировалась: на поверхности оболочки кабеля 34°, на жиле 33°, в гофротрубе с двумя участками кабеля под нагрузкой 42°.

Второй эксперимент — 24А. Это ток, который может проходить по кабелю до отключения автомата 16А (напомню, он может не отключаться час при превышении 1. 45x, то есть до 23.2А).

Через 5 минут температура в гофре достигла 60°, через 20 минут она стабилизировалась на уровне 67° и осталась такой же и через 30 минут. Температуры на кабеле, лежащем на воздухе составили 49° и 46°.

Третий эксперимент — 31.3А. Это ток, который точно не стоит пускать через кабель 1.5 мм². 🙂

Через три минуты в гофре было 64°, через 5 минут 80°, через 10 минут 97°, через 15 минут 104°, через 20 минут 105° и температура стабилизировалась, — через 30 минут были всё те же 105° в гофре, 82° на поверхности кабеля, лежащего на воздухе, 68° на жиле.

В таблице 18 того же ГОСТ 31996-2012 указаны допустимые температуры нагрева токопроводящих жил кабелей.

Длительно допустимой считается температура 70°, предельной — 160°.

Я для себя могу сделать выводы, что 16А это лёгкий режим для кабеля 1.5 мм², при котором он почти не нагревается. 24А тяжёлый, но вполне рабочий режим. 31А экстремальный режим, при котором с кабелем ничего плохого не происходит (он не плавится, не горит, но конечно не должен работать в таком режиме). Получается, что кабель 1.5 мм² вполне можно защищать автоматом 16А с характеристикой «C» (но лучше конечно «B», чтобы он отключался быстрее при аварийной перегрузке).

Насколько это было возможно, я снял эксперимент на видео.

https://www.youtube.com/watch?v=v_JfqFwNBCU

Я лишь провёл эксперимент и не собираюсь спорить с электриками, ПУЭ и ГОСТом. Важные для меня выводы я из этого эксперимента сделал, а вы делайте выводы сами.

Основная тема моего блога — техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект — lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.

ВВГ 4×185

ВВГ 4х185 — кабель силовой с 4 медными жилами, сечением 185 миллиметров квадратных, в пластмассовой изоляции и оболочке.

ВВГ 4*185 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Технические характеристики кабеля ВВГ 4х185

Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.

Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.

Прокладка и монтаж кабеля ВВГ 4*185 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.

Допустимый радиус изгиба при прокладке ВВГ 4х185 составляет не менее 462,6 миллиметров.

Допустимое растягивающее усилие при монтаже кабеля ВВГ 4х185 не должно превышать 37000 Ньютонов.

Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.

Максимально допустимая температура нагрева жил ВВГ 4*185 при токах короткого замыкания, составляет +150 градусов Цельсия.

Продолжительность короткого замыкания не должна превышать 5 секунд.

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.

Класс пожарной опасности кабеля ВВГ 4х185 ГОСТ Р 53315-2009: О1.8.2.5.4.

Код ОКП: 35 2122.

Срок службы кабеля силового ВВГ 4х185 не менее 30 лет с даты изготовления.

Расчетная масса кабеля ВВГ 4х185 — 8,31 килограмм в метре.

Наружный диаметр ВВГ 4*185 — 51,4 миллиметров.

Токовые нагрузки кабеля ВВГ 4х185

Допустимый ток при прокладке ВВГ 4х185 в воздухе — 397 А.

Допустимый ток при прокладке в земле — 405 А.

Допустимый ток односекундного короткого замыкания — 20390 А.

Активное сопротивление жилы кабеля ВВГ 4*185 — 0,103 Ом на километр.

Расшифровка маркировки ВВГ 4х185

В — Изоляция из ПВХ пластиката.

В — Оболочка из ПВХ пластиката.

Г — Не имеет брони.

4 — Количество токопроводящих жил.

185 — Сечение жил в квадратных миллиметрах.

Конструкция кабеля ВВГ 4х185

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.

2. Изоляция – из поливинилхлоридного пластиката.

3. Оболочка – из поливинилхлоридного пластиката.

Применение кабеля ВВГ 4х185

Кабель силовой медный ВВГ 4*185 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.

Прокладывают ВВГ 4х185 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.

Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.

Кабелем ВВГ 4х185 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.

Допустимая токовая нагрузка медных проводников

Допустимая токовая нагрузка определяется как сила тока, которую проводник может выдержать до расплавления проводника или изоляции. Нагрев, вызванный электрическим током, протекающим по проводнику, определяет величину тока, который будет выдерживать провод. Теоретически количество тока, которое может быть пропущено через один неизолированный медный проводник, может быть увеличено до тех пор, пока выделяемое тепло не достигнет температуры плавления меди. Есть много факторов, которые будут ограничивать величину тока, который может быть пропущен через провод.

Этими основными определяющими факторами являются:

Размер проводника:

Чем больше площадь круглого мила, тем больше ток.

Количество выделяемого тепла никогда не должно превышать максимально допустимую температуру изоляции.

Температура окружающей среды:

Чем выше температура окружающей среды, тем меньше тепла требуется для достижения максимальной температуры изоляции.

Номер проводника:

Рассеивание тепла уменьшается по мере увеличения количества индивидуально изолированных проводников, связанных вместе.

Условия установки:

Ограничение рассеивания тепла путем установки проводников в кабелепроводах, воздуховодах, лотках или желобах снижает допустимую нагрузку по току. Это ограничение можно также несколько уменьшить, используя надлежащие методы вентиляции, принудительное воздушное охлаждение и т. д. оценки могут стать критическими.

На диаграмме показан ток, необходимый для повышения температуры одинарного изолированного провода на открытом воздухе (окружающая среда 30°C) до пределов для различных типов изоляции. В следующей таблице приведен коэффициент снижения номинальных характеристик, который следует использовать, когда проводники соединены в жгуты. Эти таблицы следует использовать только в качестве руководства

при попытке установить номинальные токи на проводнике и кабеле.

Коэффициенты снижения номинальных характеристик для пучков проводников
Комплект №	Понижающий коэффициент (X ампер)
2-5	0,8
6-15	0,7
16-30	0,5

Ампер

Изоляционные материалы:	Полиэтилен Неопрен Полиуретан Поливинилхлорид (полужесткий)	Полипропилен Полиэтилен (высокой плотности)	Поливинилхлорид ПВХ (облученный) Нейлон	Kynar (135°C) Полиэтилен (сшитый) Термопласт Эластомеры	Каптон ПТФЭ ФЭП ПФА Силикон
Медь Темп.	80°С	90°С	105°С	125°С	200°С
30 AWG	2	3	3	3	4
28 AWG	3	Insulation Materials: Polypropylene, Polyethylene (High Density)»> 4	4	5	6
26 AWG	4	5	5	6	Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 7
24 AWG	6	7	7	8	10
22AWG	8	9	Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 10	11	13
20 AWG	10	12	13	14	17
18 AWG	Insulation Materials: Polyethylene, Neoprene, Polyurethane, Polyvinylchloride (Semi-Rigid)»> 15	17	18	20	24
16 AWG	19	22	24	26	Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 32
14 AWG	27	30	33	40	45
12 AWG	36	40	Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 45	50	55
10 AWG	47	55	58	70	75
8 AWG	Insulation Materials: Polyethylene, Neoprene, Polyurethane, Polyvinylchloride (Semi-Rigid)»> 65	70	75	90	100
6 AWG	95	100	105	125	Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 135
4 AWG	125	135	145	170	180
2 AWG	170	180	Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 200	225	240

Один проводник на открытом воздухе 30°C Темп.

Описание, расшифровка и технические характеристики кабеля ВВГнг-LS

Кабель ВВГнг-LS осуществляет передачу и распределение электрического тока в устройствах постоянного типа. Особенностью проводника ВВГнг-LS является его повышенная защита от возгорания.

Расшифровка маркировки: буквы «В» обозначают винил, а «г» — открытый, голый. То есть два слоя состоят из поливинилхлорида, защитного слоя нет. Расшифровка букв «нг» — офф. Значение маркировки «ls» означает низкую степень задымления. Полное наименование ВВГнг(А)-ЛС.

Структура и характеристики
Разновидности кабелей
- Кабель ВВГнг-п-LS: структура
- Область применения
- Типы экранов

Структура и характеристики

Провод имеет от 1 до 6 жил, с максимальным сечением 240 мм². Значение допустимого тока 21 — 70 А. Максимальный вес может составлять 2 тонны на км, минимальный вес 112 кг. Стоимость зависит от характеристик товара. На него влияет количество ядер и общий объем.

Разработка данного кабеля обусловлена необходимостью использования для передачи тока в пожароопасных условиях в соответствии с требованиями пожарной безопасности. Главной особенностью является снижение дымовыделения при пожаре.

Рабочая температура от -50 до +50 градусов. Монтаж производится при температуре выше -15 градусов, так как низкие температуры вредят оболочке. Время использования около 30 лет.

ВВГнг-LS применяется для сетей переменного тока напряжением до 1000 вольт частотой 50 герц. Кабель используется в зданиях и сооружениях; его можно укладывать в лотки, ящики. По требованиям противопожарных норм его нельзя устанавливать в социальных учреждениях.

Разновидности кабелей

Кабель ВВГнг-п-LS: конструкция

Обозначение буквой «р», что означает «плоский». Основу составляют одножильные или многожильные провода, которые могут быть круглыми, секторными.

Изоляция состоит из высокоогнестойкого поливинилхлорида. Его цвет может быть белым, желтым, синим, зеленым, красным, малиновым, коричневым, черным. Внутри находится еще одна прессованная оболочка для заполнения пространства между жилами. Вес провода ВВГнг-п-LS 3х2,5 в 1 км 167 кг.

Вариант кабеля ВВГнг-LS имеет некоторое преимущество по функциональности. ВВГнг-LS — круглая проволока, наполненная безгалогенной невулканизированной резиной для обеспечения огнестойкости. Оболочка состоит из специального негорючего пластиката ПАУ. Благодаря этим параметрам достигается высокий уровень безопасности.

Область применения

Этот проводник используется для электрических устройств переменного и постоянного тока. Может быть установлен в помещении и на открытом воздухе. ВВГнг-п-ЛС часто предназначается для офисов, промышленных объектов, АЭС.

Срок эксплуатации 30 лет, гарантия обычно 5 лет. Эти цифры будут достоверными при соблюдении правил перевозки, сбережения, установки, эксплуатации.

Минимальная длина провода 450 м. ВВГнг-п-LS выдерживает нагрев до 70 градусов. Величина радиуса изгиба составляет 10 диаметров для одножильного кабеля, 7,5 для многожильного. Установка допустима не ниже -15 градусов. Проволока ВВГнг(А)-п-LS имеет практически 100% стойкость к влаге при температуре ниже 35°.

Буква «а» означает алюминий. Основной технической характеристикой кабеля является устойчивость к горению, низкий уровень дымо- и газообразования, минимальная токсичность.

Провода ВВГнг(А)-LSLTx предназначены для передачи направленной энергии переменного тока до 1 кВ, постоянного напряжения до 1,5 кВ. Используется в частных и многоквартирных домах, детских садах, школах, больницах, общежитиях, мотелях, поликлиниках, вокзалах, музеях.

Функциональная пожарная опасность помещений от 1 — 3 Ф.

Описание технических характеристик

Эксплуатация провода возможна при температуре от -50 до +50°С, относительной влажности 98%, при температуре не выше 35°С. Возможна прокладка кабеля до -15°С. Значение допустимой рабочей температуры – до 70 градусов. Аварийный режим предусматривает допустимую температуру 90 градусов. ВВГнг-FRLSLTx выдерживает температуру до 400 градусов в условиях короткого замыкания, а ВВГнг(А)-LSLTx до 350 градусов в аналогичной ситуации. Вес зависит от сечения, так, 1х1,5 на 1 км кабеля составляет 52,7 кг.

В состав входят:

жилы медные;
изоляционный слой из экстурбированного ПВХ;
с повышенной огнестойкостью;
;
две ленты из оцинкованной стали;
внешний защитный слой (шланг, оболочка).

Условия прокладки выполняются в соответствии с нормами и правилами устройства электроустановок.

Осуществляет передачу электрической энергии в стационарной сети с переменной токовой нагрузкой и постоянным напряжением до 1 кВ.

В названии появились новые буквы «fr», что означает огнестойкость. Провод характеризуется длительной стойкостью к открытому огню, время варьируется от 60 до 180 минут.

Лента слюдосодержащая представляет собой огнестойкую преграду. Токопровод ВВГнг-FRLS применяется для электроснабжения как жилых, так и производственных помещений. За счет материалов, используемых в изоляции и оболочке, кабель обладает высокими противопожарными свойствами и малой токсичностью.

Применение ВВГнг-ФРЛС в общественном месте гарантирует защиту сохранности электрической сети. Возможна групповая укладка. Кабель устойчив в условиях открытого огня.

Температурный режим работы от минус 50 до плюс 50, при влажности 98%. Одножильный провод имеет минимальный радиус до 10 наружных диаметров, а многожильный — до 7,5 наружных диаметров. Вес кабеля разный, например, ВВГнг(А)-FRLS 2х1,5 1 кВ в 1 км — 212 кг, 1х150 в 1 км — 1763 кг.

Проволока имеет длительный срок службы до 30 лет.

Кабель особого типа экранированный ВВГЭ, применяется для передачи аудио и цифровых сигналов. В связи с тем, что по кабелю проходит аудио и цифровой сигнал, необходимо исключить возникновение искажений. Это требует скрининга. Для изготовления экранированного провода его покрывают экраном, то есть защитой.

Типы экранов

Экран из медной или алюминиевой фольги. Она охватывает кабель вокруг. Но этот способ непрочен, поэтому прокладывается в стационарных условиях.
Экранированная сетчатая оболочка. Эти изделия отличаются высокой надежностью, но не обеспечивают 100% покрытия сигнального провода. Производители могут увеличить плотность экранированного провода, но стоимость увеличится.
